Última atualização:

Caro Cliente,

Obrigado por escolher o seu veículo Windrose.

Leia atentamente este Manual do Proprietário antes de conduzir o veículo pela primeira vez. Contém informações importantes sobre as características do veículo, a operação segura, os requisitos de manutenção e as especificações técnicas. Familiarizar-se com estas informações contribuirá para uma condução segura e para o desempenho ideal do veículo.

Devido às diferentes configurações do veículo e equipamentos opcionais, o veículo entregue poderá diferir ligeiramente das descrições ou ilustrações neste manual. A Windrose reserva-se o direito de modificar o design, as especificações e os equipamentos do veículo sem aviso prévio, no âmbito da melhoria contínua do produto.

As informações, ilustrações e dados técnicos neste manual eram exatos à data de publicação. São fornecidos apenas para referência e não constituem um compromisso contratual.

Nenhuma parte deste Manual do Proprietário pode ser reproduzida ou transmitida sob qualquer forma sem autorização prévia por escrito da Windrose.

Nota: As imagens da capa e as ilustrações neste manual são apenas para fins de referência. A aparência e as especificações reais do veículo podem variar.

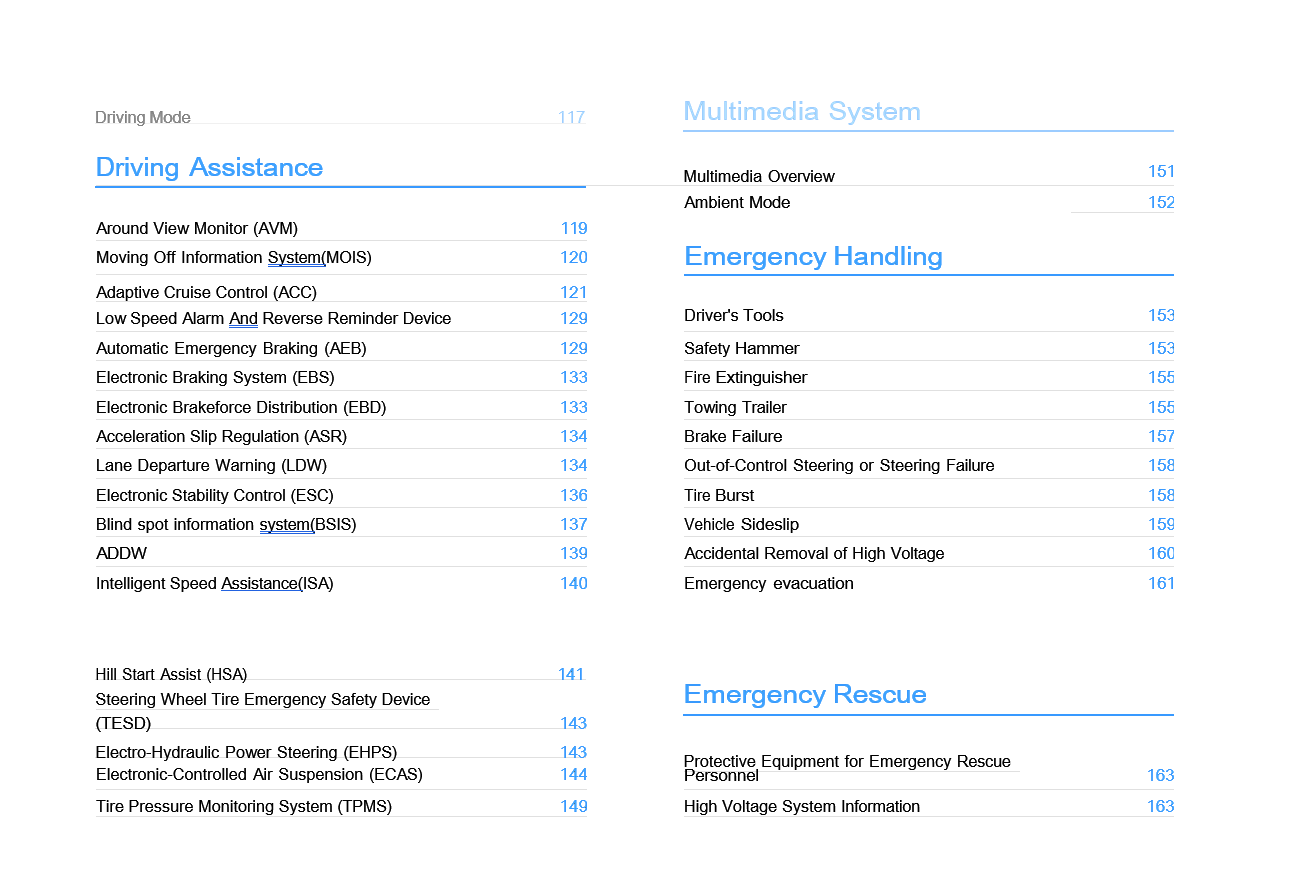

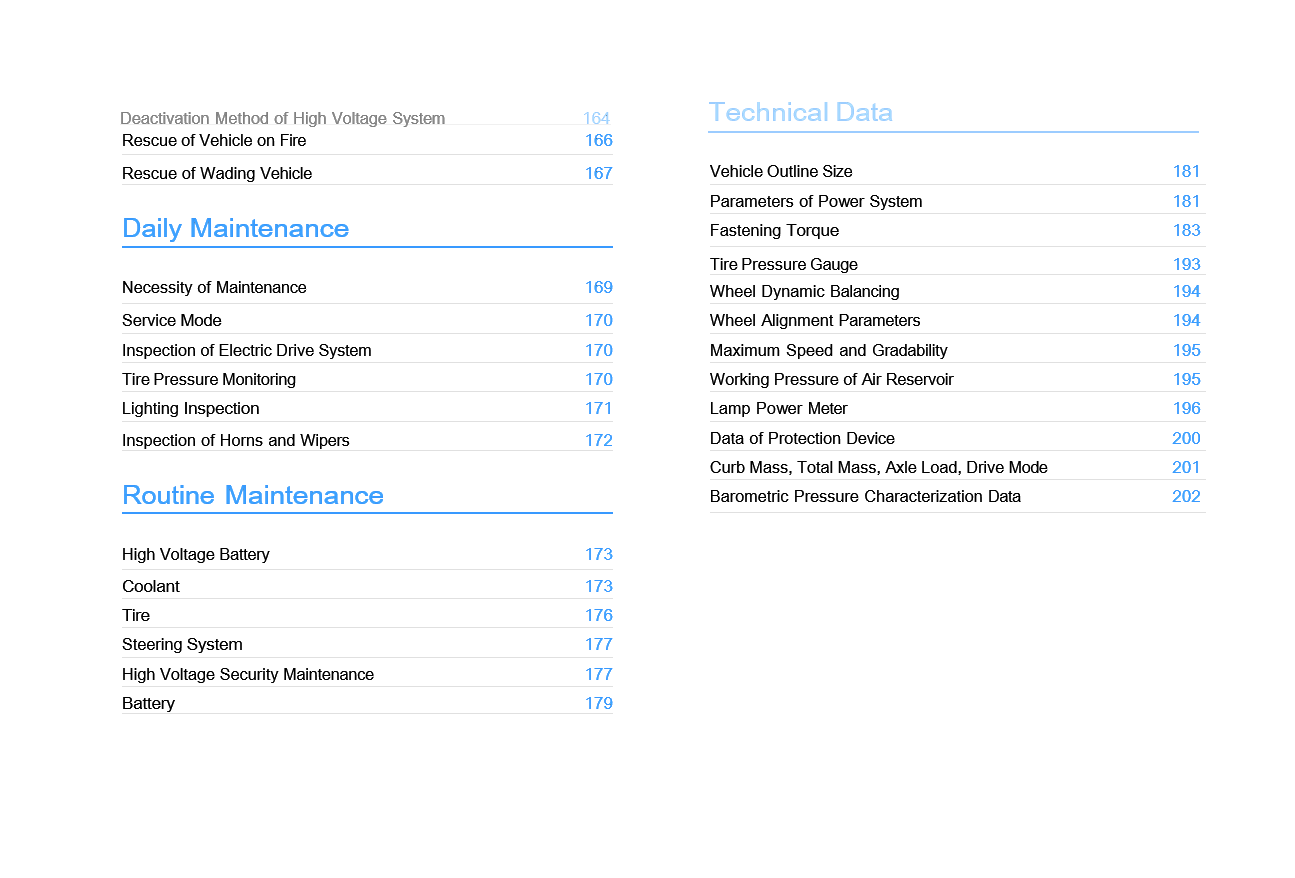

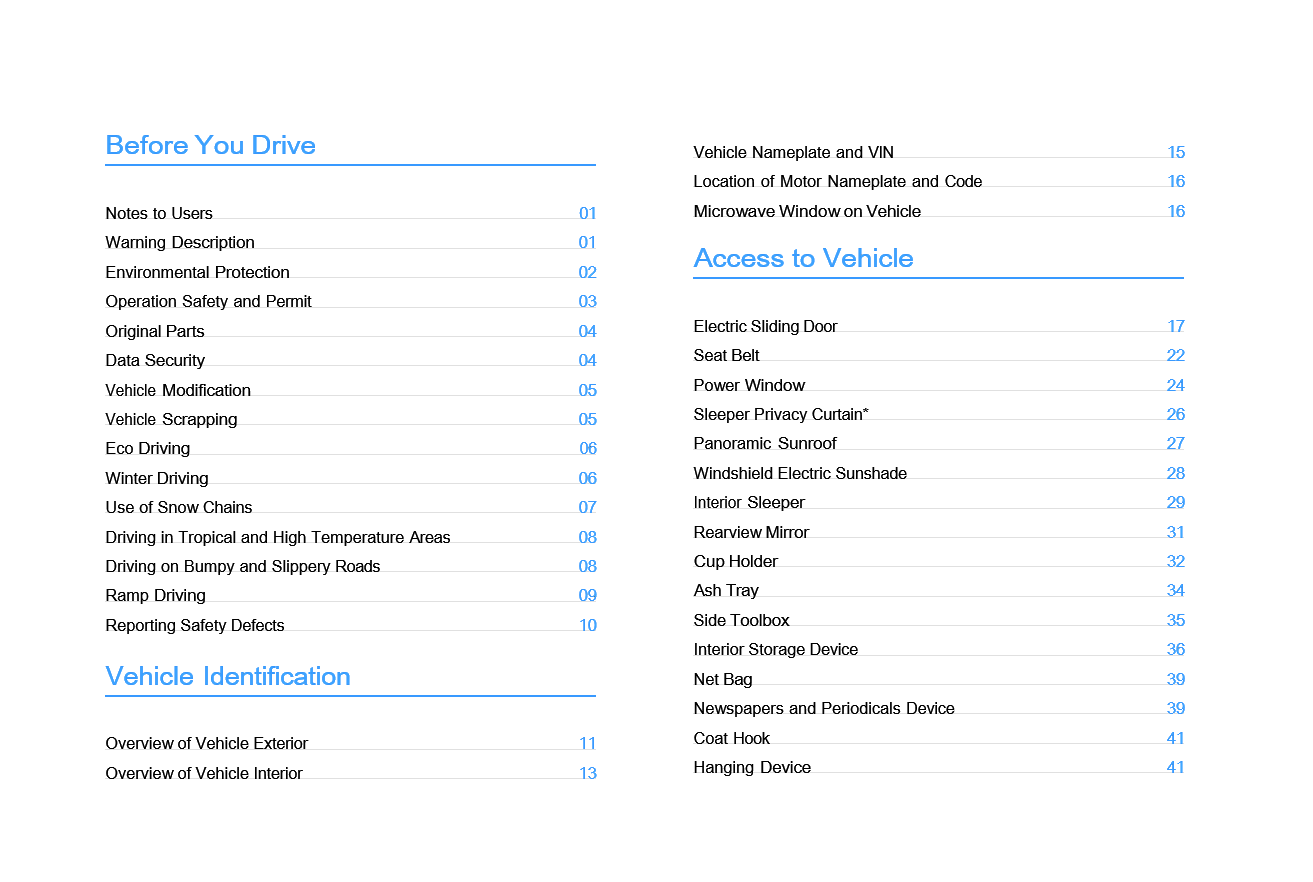

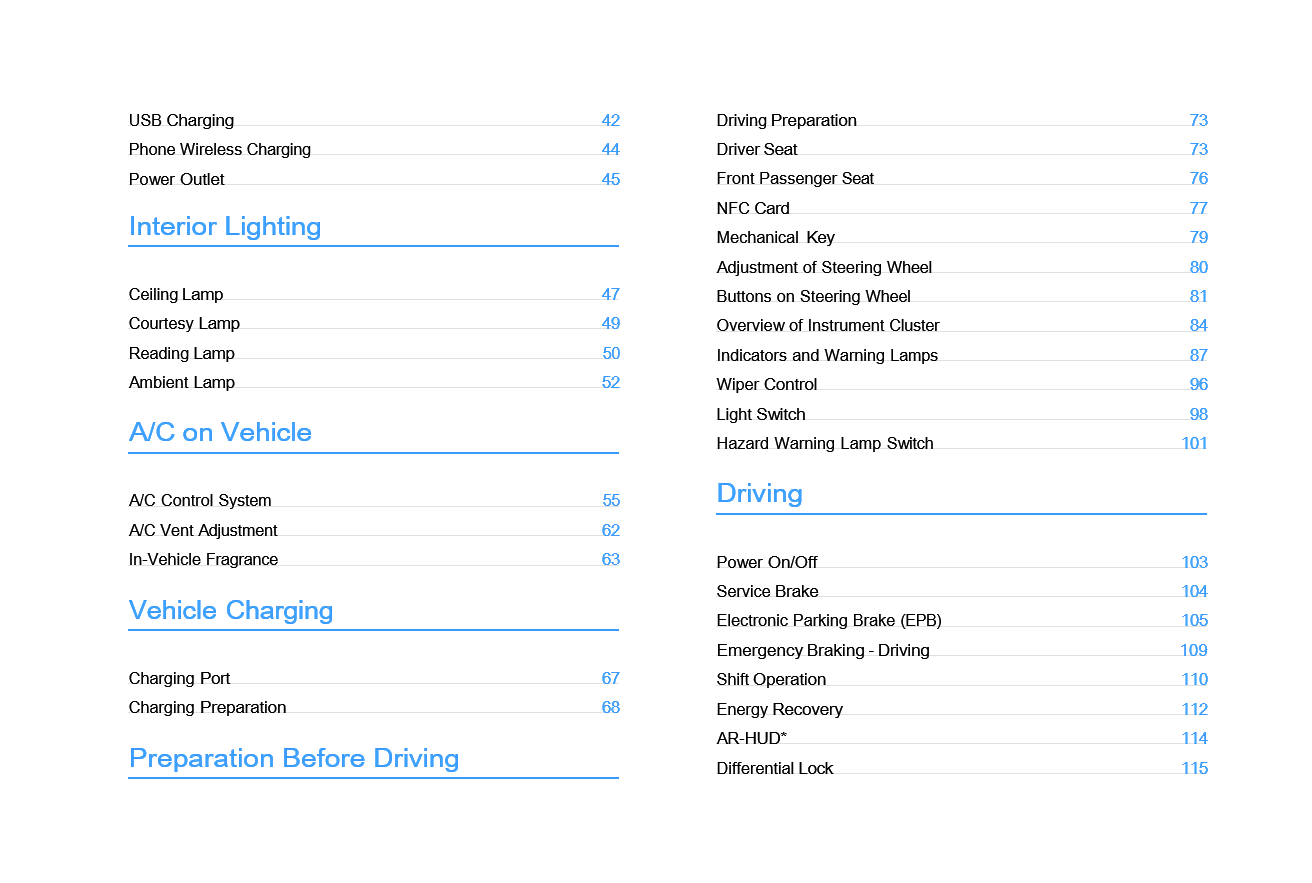

Índice

1. Segurança e Conformidade
2. Visão geral do veículo
3. Interior e Conforto
4. Carregamento e Preparação

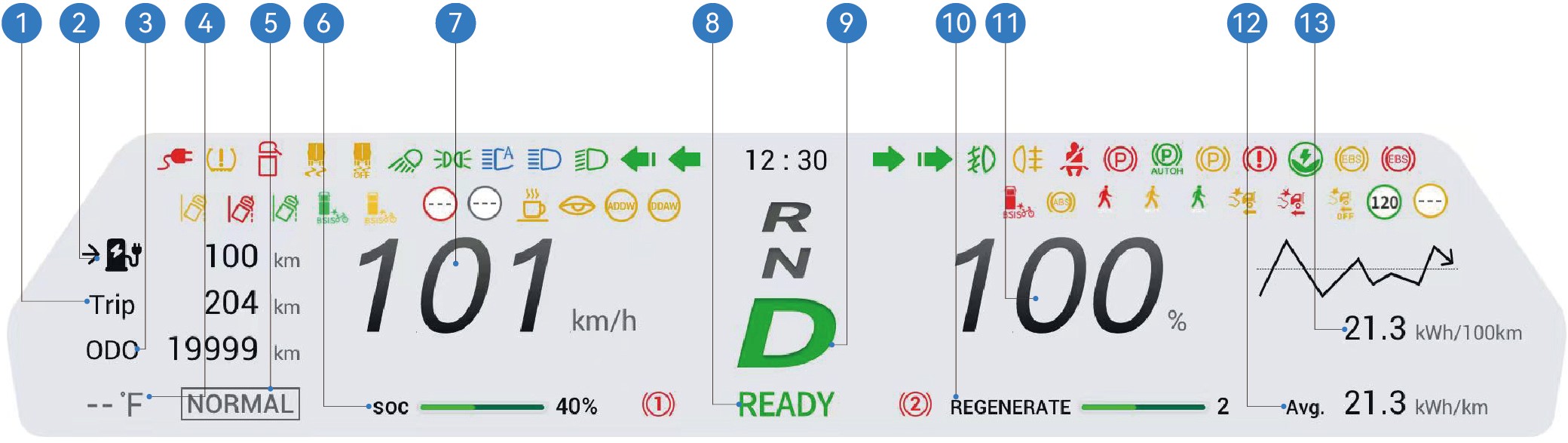

5. Painel de instrumentos
6. Controlos de condução
7. Assistência ao condutor
8. Procedimentos de emergência
9. Manutenção
10. Especificações técnicas

1.ANotas ao Utilizador

Antes de Conduzir

Este veículo é um trator elétrico a bateria.

Durante as operações diárias e a manutenção, siga todos os avisos e instruções fornecidos neste Manual do Proprietário (referido abaixo como "este manual") para evitar danos no veículo ou lesões pessoais.

Antes de conduzir o veículo pela primeira vez, leia este manual atentamente para se familiarizar com as suas características e requisitos de operação. Se encontrar algum problema durante a utilização, contacte a linha de apoio da Windrose.

Os direitos de autor deste manual são propriedade da Windrose. Nenhuma parte deste manual pode ser reproduzida, transmitida ou distribuída sem autorização prévia por escrito da Windrose.

A Windrose reserva-se o direito de atualizar o conteúdo deste manual sem aviso prévio, no âmbito da melhoria contínua do produto. Consulte o Manual do Proprietário eletrónico disponível no ecrã central ou na aplicação móvel da Windrose para obter as informações mais recentes sobre o veículo.

Sítio web da Windrose:
Linha de apoio da Windrose:

Pode pesquisar "Windrose" na loja de aplicações oficial para descarregar a aplicação.

Nota

As abreviaturas são apresentadas no formato "nome completo (abreviatura)" quando mencionadas pela primeira vez. Posteriormente, será utilizada a abreviatura.

↑ Topo

1.BDescrição de Avisos

Antes de Conduzir

As seguintes palavras de sinalização e símbolos são utilizados neste manual:

Aviso

Indica uma situação perigosa que, se não for evitada, poderá resultar em ferimentos graves ou morte.

↑ Topo

1.B.1Aviso

Aviso

Indica uma situação que pode causar danos no veículo ou nos seus componentes.

↑ Topo

1.B.2Nota

Nota

Fornece informações adicionais úteis ou orientações operacionais.

↑ Topo

1.B.3Proteção ambiental

Proteção ambiental

Indica informações relacionadas com a proteção ambiental ou a eficiência energética.

↑ Topo

1.B.4Asterisco

Um asterisco (*) após o nome de uma função indica que a função se aplica apenas a determinados modelos de veículo ou configurações opcionais.

↑ Topo


1.B.5 Informação sobre ilustrações

Esta seta indica a localização exata do objeto conforme mostrado na imagem.

Esta seta indica a direção de movimento do objeto conforme mostrado na imagem.

Esta seta indica a direção de rotação do objeto conforme mostrado na imagem.

Esta seta indica a direção de articulação do objeto conforme mostrado na imagem.

↑ Topo

1.CProteção Ambiental

Antes de Conduzir

A Windrose está empenhada no desenvolvimento sustentável e na proteção ambiental. Este veículo foi concebido para melhorar a eficiência energética e reduzir as emissões. Pode contribuir para a proteção ambiental conduzindo de forma responsável e operando o veículo de maneira eficiente em termos energéticos.

↑ Topo

1.DSegurança de Operação

Antes de Conduzir

Respeite sempre o peso bruto máximo permitido e a carga por eixo. Não sobrecarregue o veículo, pois a sobrecarga pode resultar em danos no veículo, perda de controlo ou ferimentos pessoais.

Substitua qualquer cinto de segurança que tenha sido sujeito a forças de impacto numa colisão, mesmo que não sejam visíveis danos

Aviso

visíveis.

Aviso

Nunca circule em ponto morto numa descida. Isto elimina a travagem pelo motor de tração e pode resultar na perda de controlo do veículo.

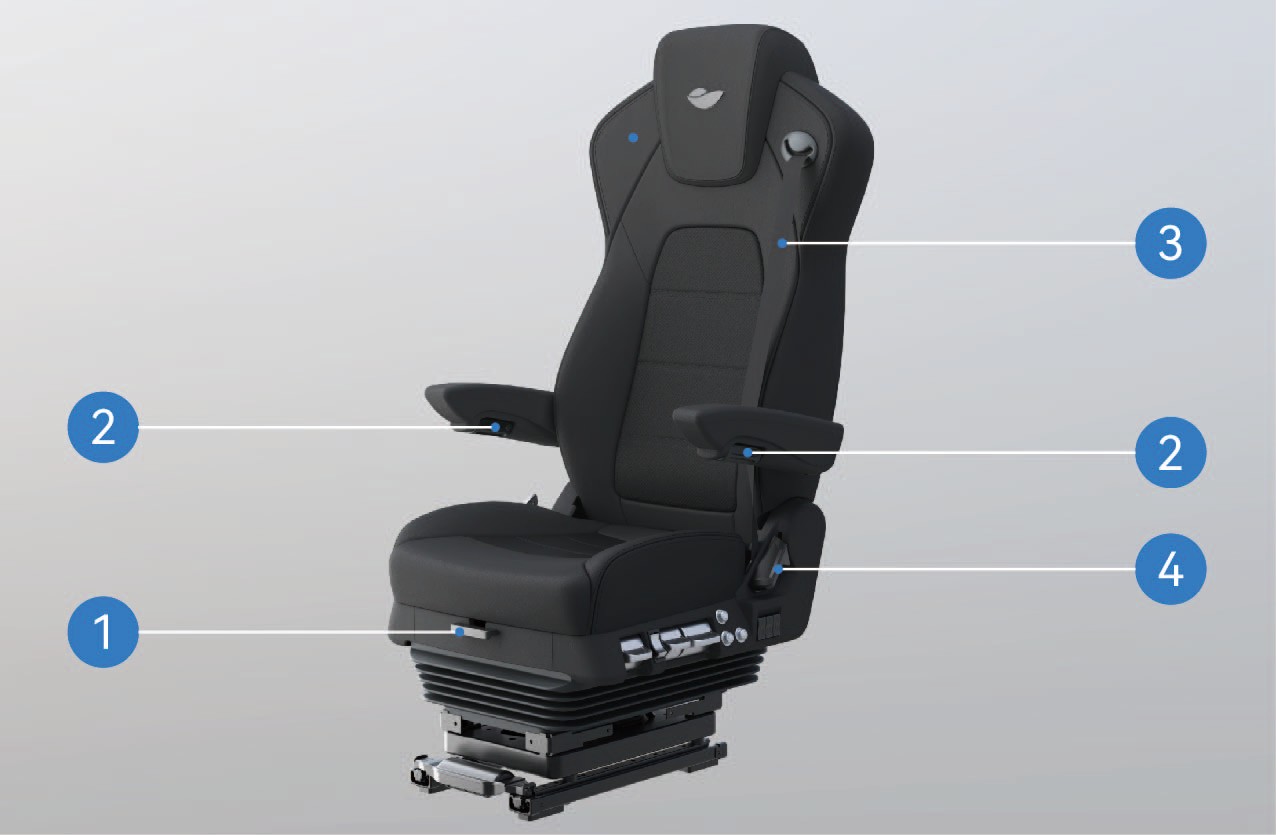

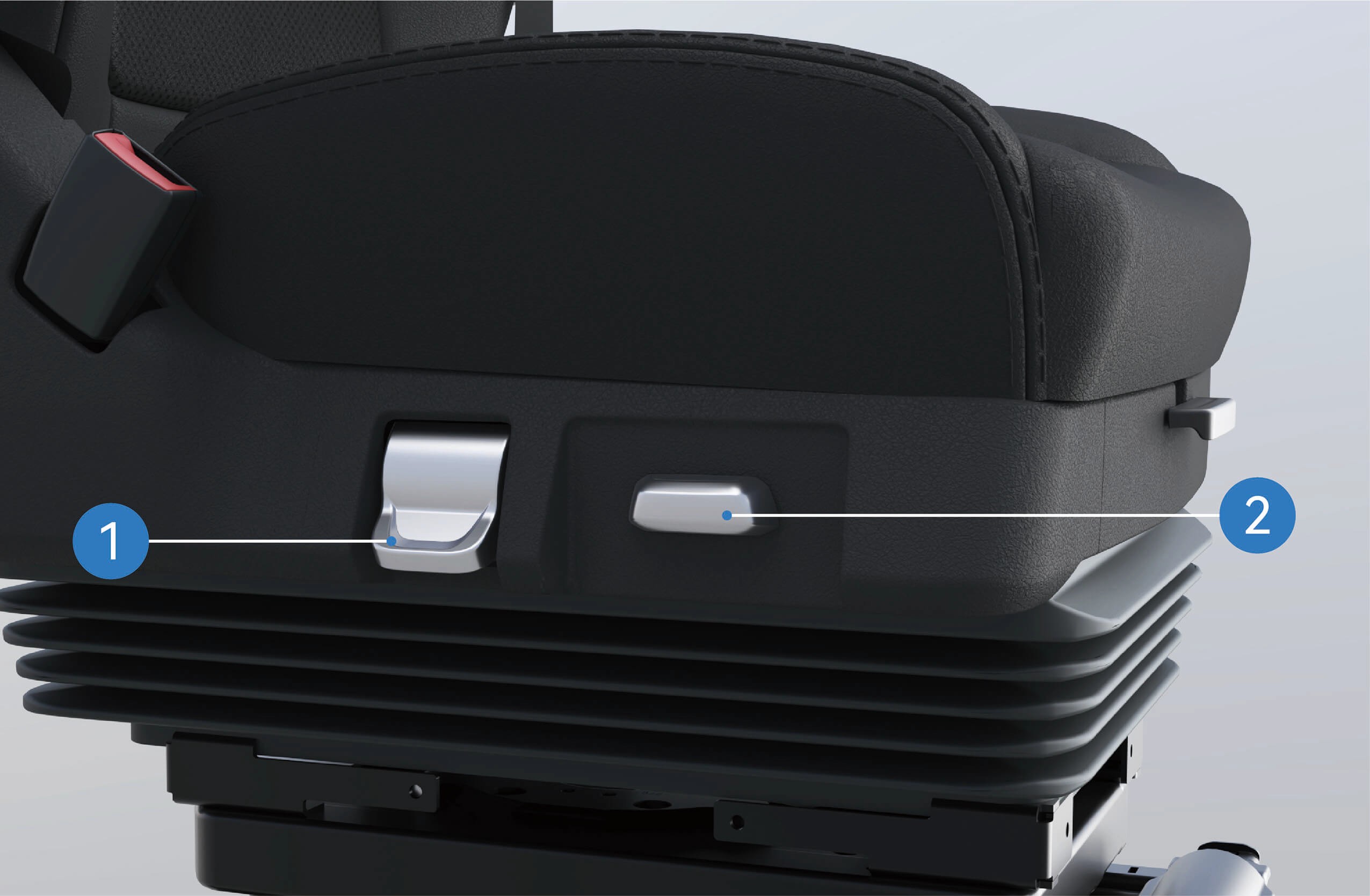

Antes de conduzir, ajuste o assento para a posição correta. Uma posição de assento incorreta pode causar fadiga, movimento inesperado do assento ou perda de controlo do veículo. Certifique-se de que a posição do assento permite a utilização adequada do cinto de segurança.

Os cintos de segurança são dispositivos de segurança essenciais. Todos os ocupantes devem usar os cintos de segurança corretamente sempre que o veículo esteja em movimento.

Não incline excessivamente o encosto do assento durante a condução. Em caso de travagem de emergência, uma posição de assento incorreta pode

reduzir a eficácia do cinto de segurança.

Não exceda 30 km/h em nenhuma das seguintes situações:

Aviso

Ao conduzir perto de um observatório de radioastronomia, mantenha uma distância de segurança. Os veículos equipados com radar podem causar interferências eletromagnéticas nos equipamentos do observatório.

↑ Topo

1.EPeças Genuínas

Antes de Conduzir

A Windrose não prestará cobertura de garantia para peças nas seguintes circunstâncias:

↑ Topo

1.FSegurança de Dados

Antes de Conduzir

De acordo com as leis e regulamentos aplicáveis, a Windrose recolhe e processa dados do veículo, incluindo informações de localização, dados de comportamento de condução, gravações de áudio e vídeo, e informações pessoais.

A Windrose implementa medidas técnicas e organizacionais adequadas para proteger esses dados em conformidade com os regulamentos de proteção de dados aplicáveis e as normas do setor.

↑ Topo

1.GModificação do Veículo

Antes de Conduzir

↑ Topo

1.G.1Documentação necessária antes da modificação

Qualquer modificação do veículo deve cumprir os requisitos técnicos e regulamentares aplicáveis. Antes da modificação, a documentação técnica relevante deve ser submetida à Windrose.

A documentação deve incluir, no mínimo:


1.HAbate do Veículo

Antes de Conduzir

Os veículos que já não cumpram os requisitos de aptidão para circulação devem ser eliminados em conformidade com os regulamentos ambientais aplicáveis.

O abate do veículo e a reciclagem da bateria de alta tensão devem ser realizados pela Windrose ou por organizações de reciclagem autorizadas.

Aviso

A eliminação incorreta de baterias de alta tensão pode causar incêndio ou danos ambientais. Não desmonte nem descarte baterias de alta tensão sem autorização.

↑ Topo

1.H.1Reciclagem da bateria de alta tensão

A Windrose testará a capacidade e o estado da bateria de alta tensão, e reciclará a bateria de alta tensão de acordo com as leis, regulamentos e condições de mercado aplicáveis nesse momento.

Reciclagem da bateria de alta tensão: A reciclagem e o processamento subsequente devem ser efetuados pela Windrose ou por uma organização de reciclagem terceira designada pela Windrose.

Transporte da bateria de alta tensão: As baterias de alta tensão são transportadas por uma agência de transporte especializada. Contacte o centro de assistência autorizado Windrose para notificar uma agência de reciclagem especializada para o processamento.

Aviso
↑ Topo

1.ICondução Ecológica

Antes de Conduzir

As seguintes práticas ajudarão a maximizar a autonomia de condução e a eficiência energética:

↑ Topo

1.JCondução em Inverno

Antes de Conduzir

↑ Topo

1.J.1Preparação para a condução em inverno

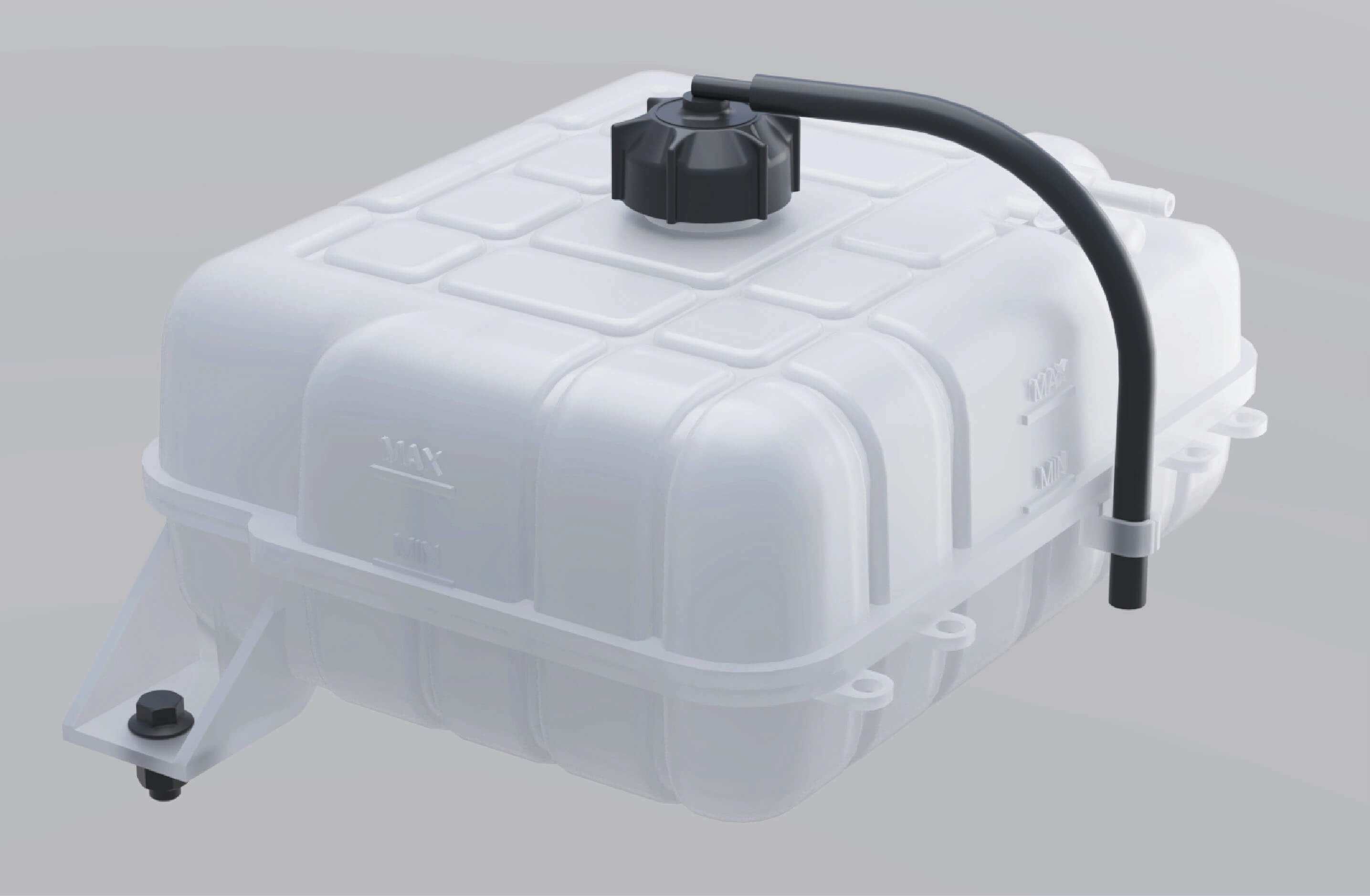

1.J.2Utilização do líquido de arrefecimento em inverno

Na estação fria ou quando o veículo estiver estacionado num local frio, devem ser asseguradas as propriedades anticongelantes do líquido de arrefecimento. Utilize o líquido de arrefecimento recomendado pela Windrose.

↑ Topo

1.J.3Precauções na condução em inverno

Aviso

Ao utilizar correntes de neve, é proibido exceder a velocidade máxima de condução efetiva para evitar acidentes.

ou em estradas com gelo pode aumentar a distância de travagem do travão de serviço).

↑ Topo

1.KUtilização de Correntes de Neve

Antes de Conduzir

Ao utilizar correntes de neve, preste atenção ao seguinte:

Aviso
↑ Topo

1.LCondução em Zonas Tropicais e de Alta Temperatura

Antes de Conduzir

Verifique o estado do veículo antes de conduzir:

Durante a condução, preste atenção ao seguinte:

as luzes se acenderem, pare de conduzir imediatamente e

contacte um centro de assistência autorizado Windrose.

Se algum deles for anormal, imobilize o veículo assim que seja seguro fazê-lo e deixe os pneus arrefecer naturalmente. Não arrefeça os pneus com água nem os desinfle, pois isso pode acelerar o envelhecimento dos pneus e aumentar o risco de rebentamento.

Antes de Conduzir

Preste atenção ao seguinte ao conduzir em estradas com buracos e estradas escorregadias:

↑ Topo

1.MCondução em Rampas

Antes de Conduzir

↑ Topo

1.M.1Precauções na condução em subida

Precauções na condução em descida

1.NComunicação de Defeitos de Segurança

Antes de Conduzir

Se suspeitar que o veículo tem um defeito relacionado com a segurança, pare o veículo num local seguro o mais rapidamente possível e contacte imediatamente o apoio ao cliente da Windrose ou uma estação de assistência autorizada Windrose.

A Windrose pode emitir avisos de segurança, campanhas de serviço ou recalls quando exigido pelas leis e regulamentos aplicáveis. Na União Europeia, os recalls de segurança de veículos são tratados ao abrigo do quadro de vigilância do mercado e homologação por tipo da UE e são coordenados com as autoridades nacionais de homologação por tipo e vigilância do mercado relevantes dos Estados-Membros em causa. Siga todas as instruções de segurança e requisitos de campanhas de serviço fornecidos pela Windrose.

Linha de apoio da Windrose: [DETALHES DE CONTACTO UE A CONFIRMAR]
Sítio web de assistência Windrose: [SÍTIO WEB DE ASSISTÊNCIA UE A CONFIRMAR]
Rede de assistência autorizada: [REDE DE ASSISTÊNCIA UE A CONFIRMAR]

↑ Topo

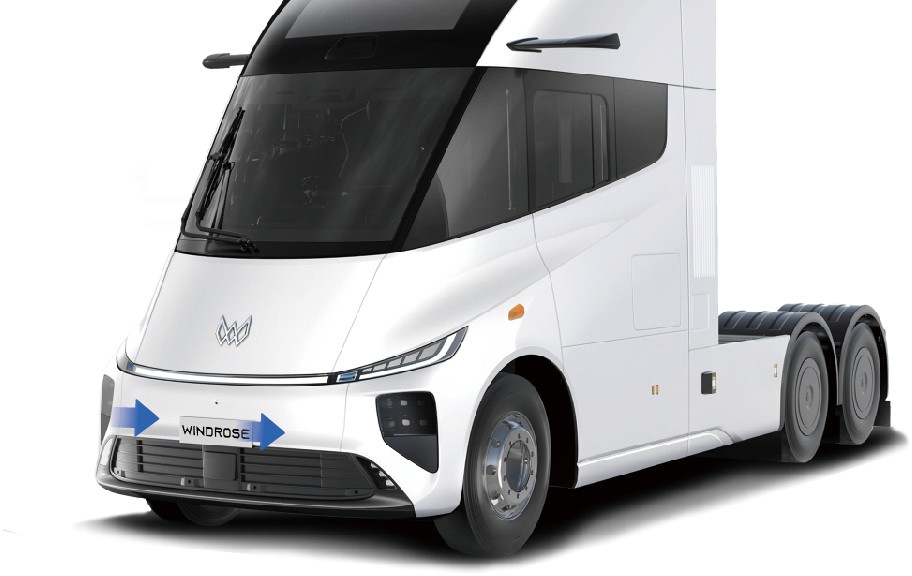

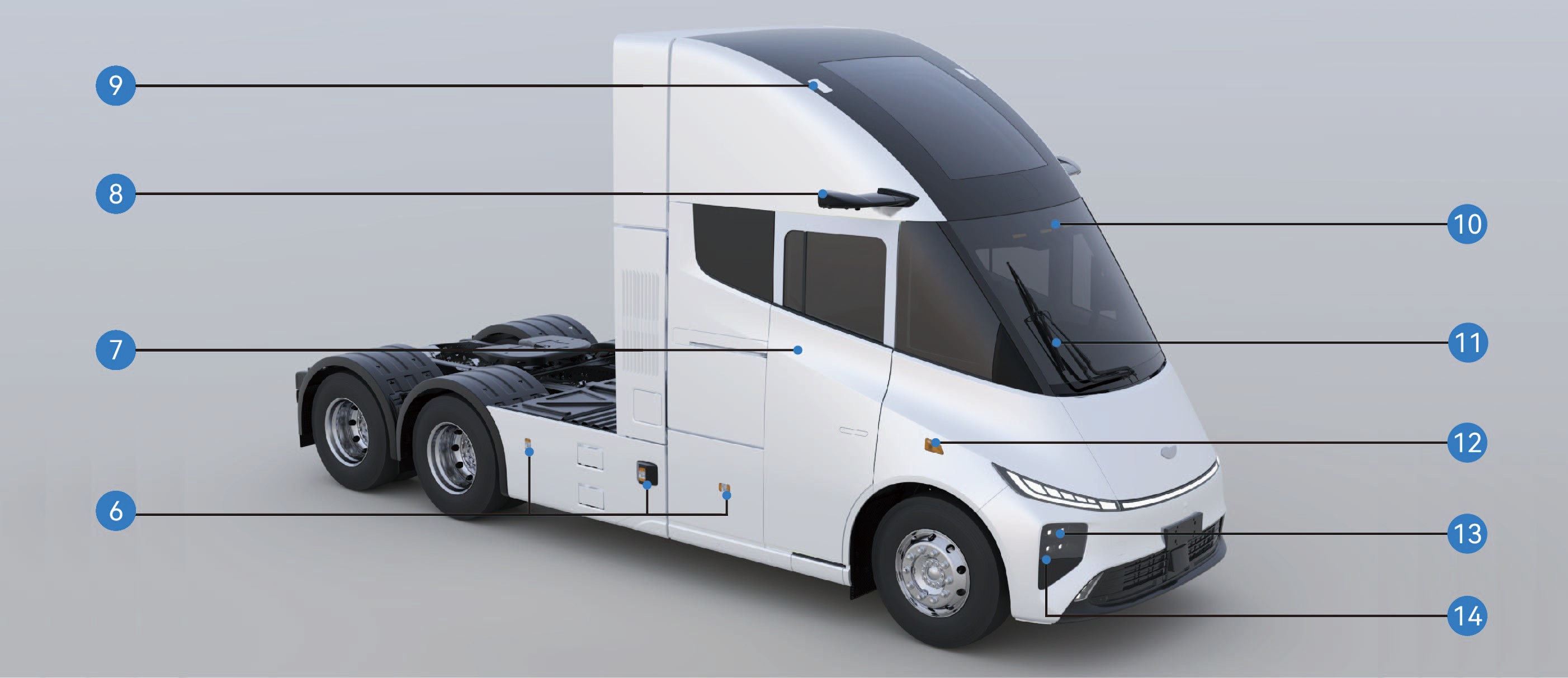

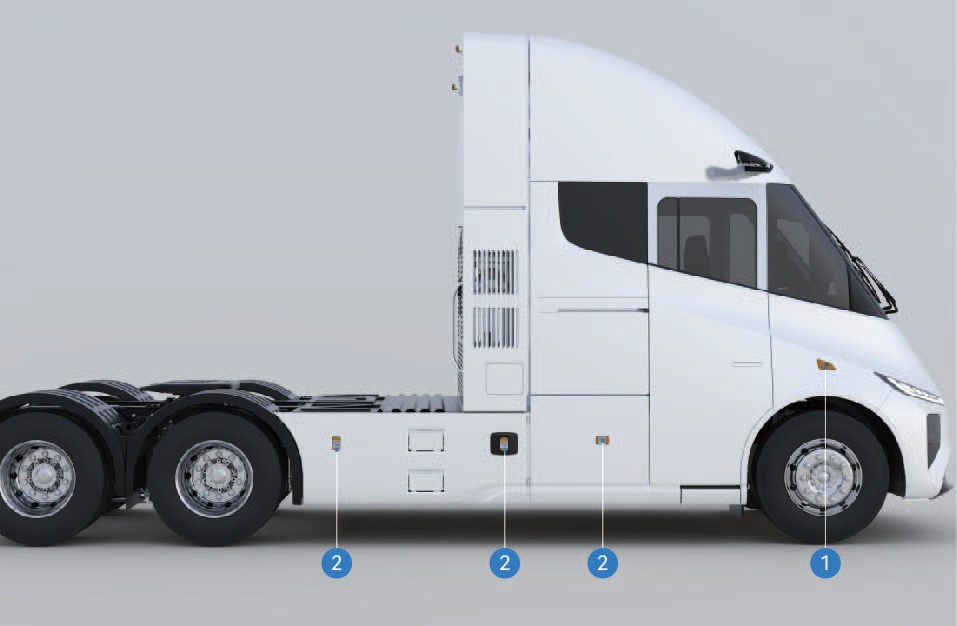

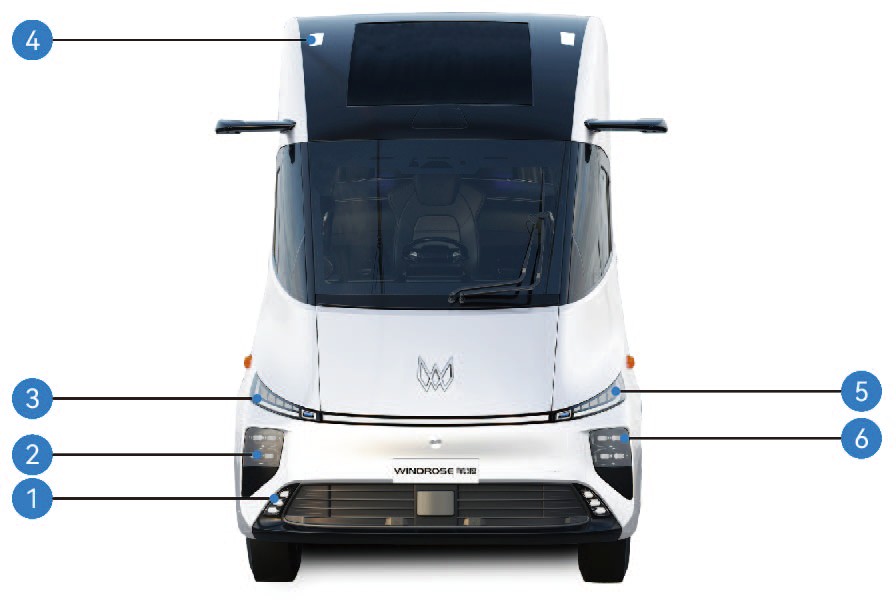

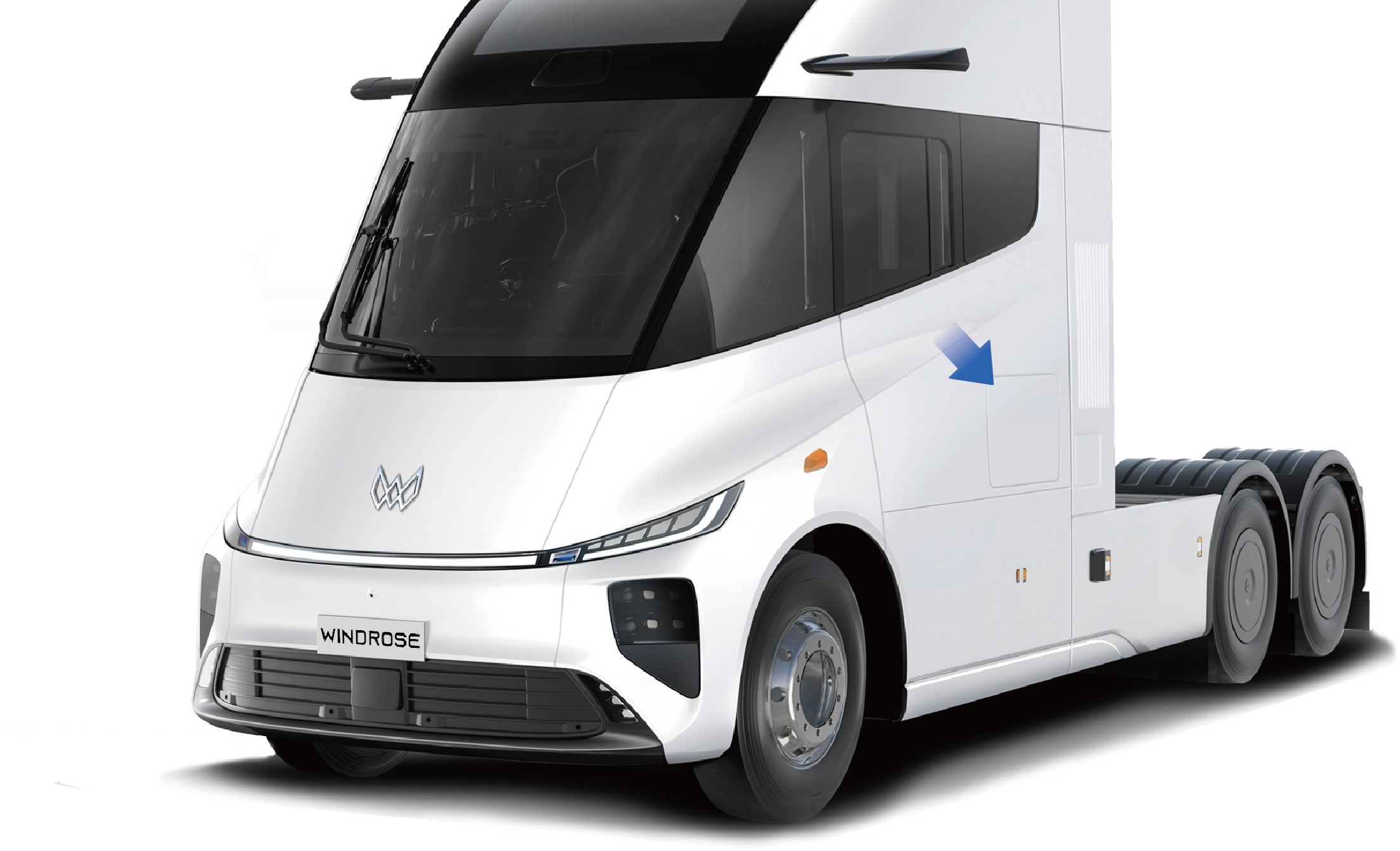

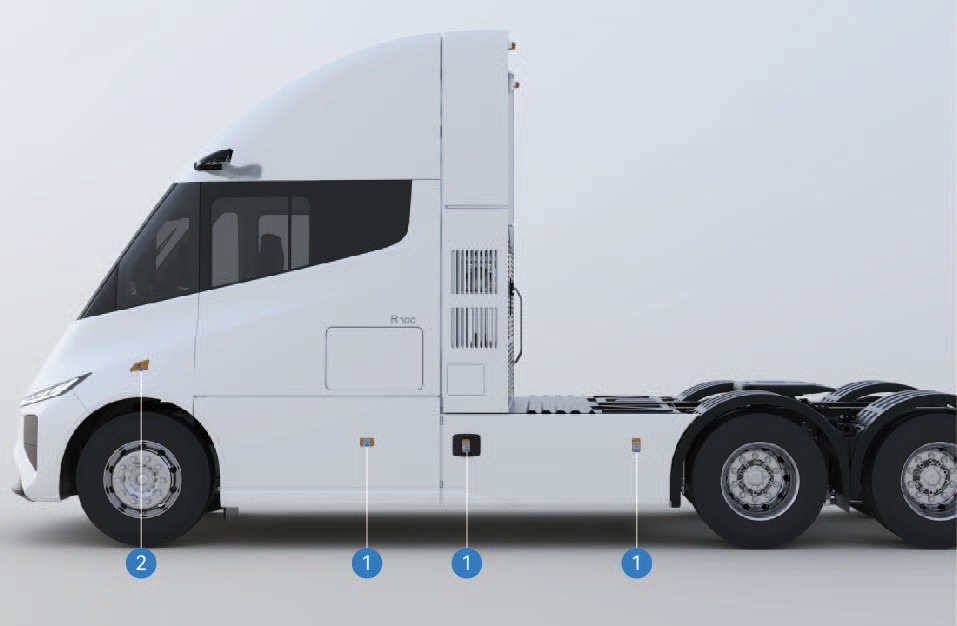

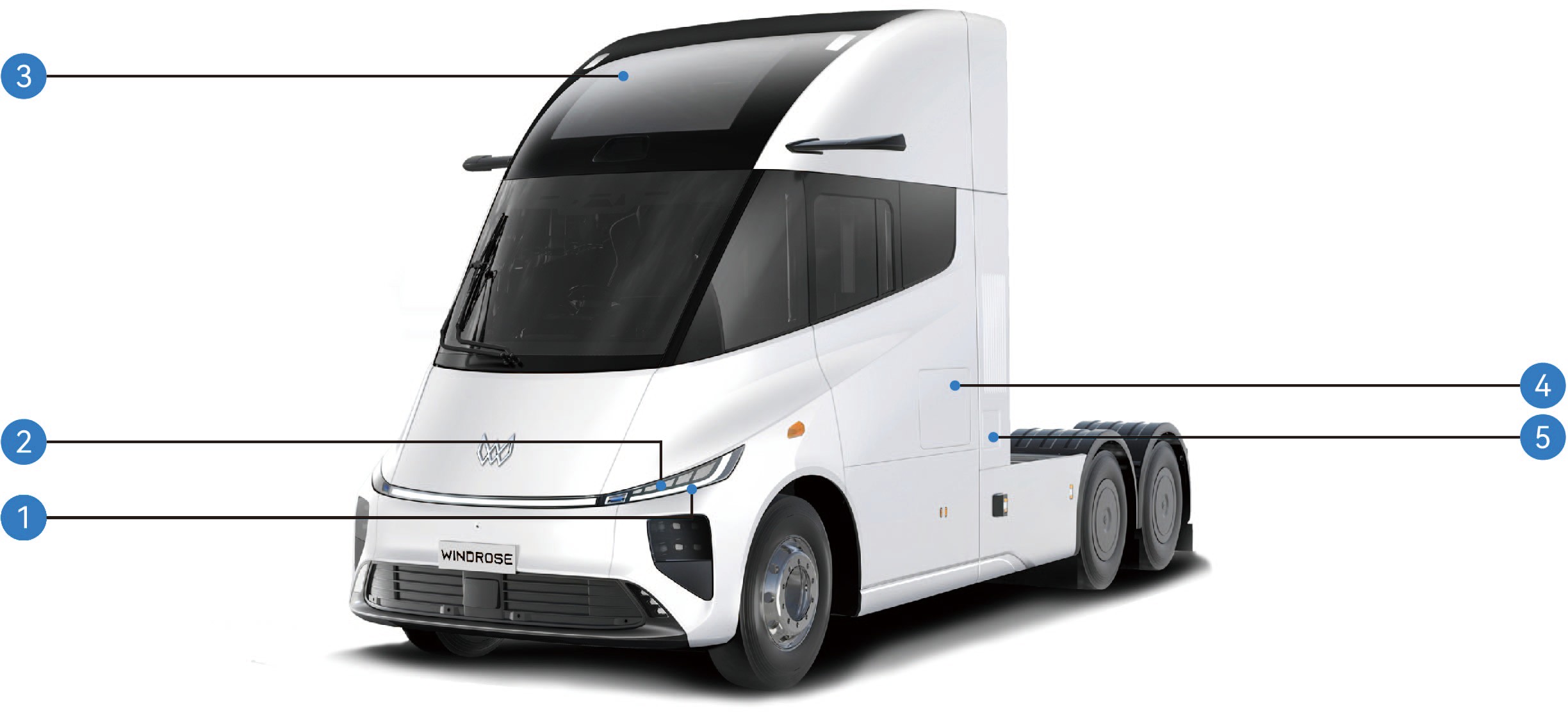

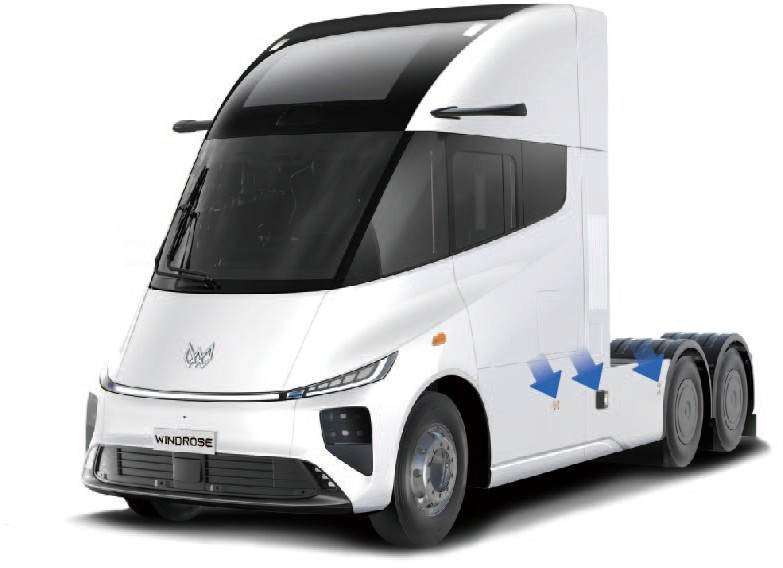

2.AVisão Geral do Exterior do Veículo

Identificação do Veículo

  1. Pisca-pisca dianteiro / luz de circulação diurna

  2. Luz de estacionamento 3. Teto panorâmico

4. Caixa de ferramentas lateral 5. Porta de carregamento

6.

Conjunto de luzes laterais de posição

7.

Porta deslizante elétrica

8.

Espelho retrovisor

9.

Luz de contorno dianteira

10.

Luz de identificação / indicador de carregamento

11.

Limpa-vidros do para-brisas

12.

Pisca-pisca lateral

13.

Médios

14.

Máximos

↑ Topo

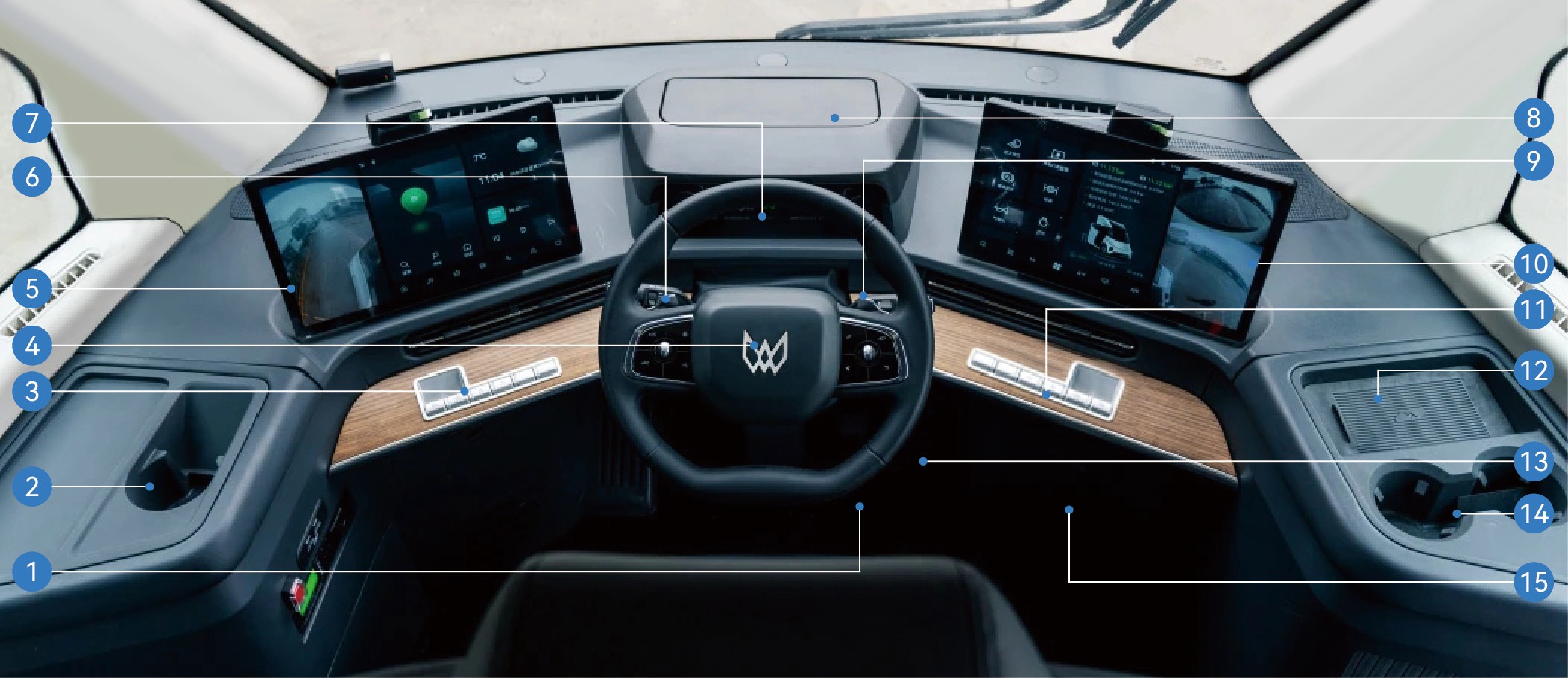

2.BVisão Geral do Interior do Veículo

Identificação do Veículo

1.

Pedal do travão

2.

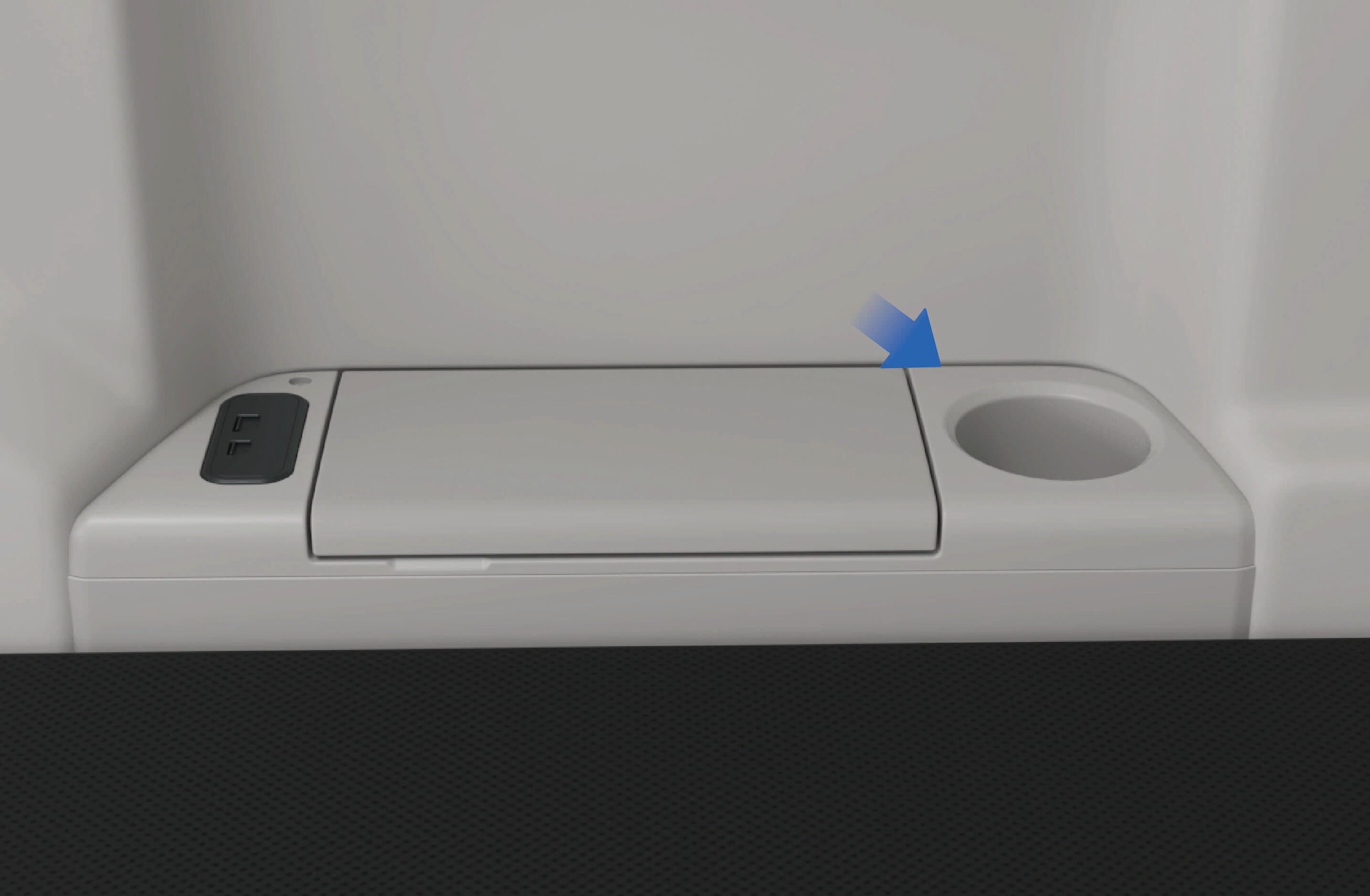

Porta-copos (esquerdo)

3.

Botão de combinação esquerdo do painel de instrumentos

4.

Volante

5.

Ecrã de infoentretenimento a bordo

6.

Palheta de travagem regenerativa cinética (esquerda)

7.

Painel de instrumentos

8.

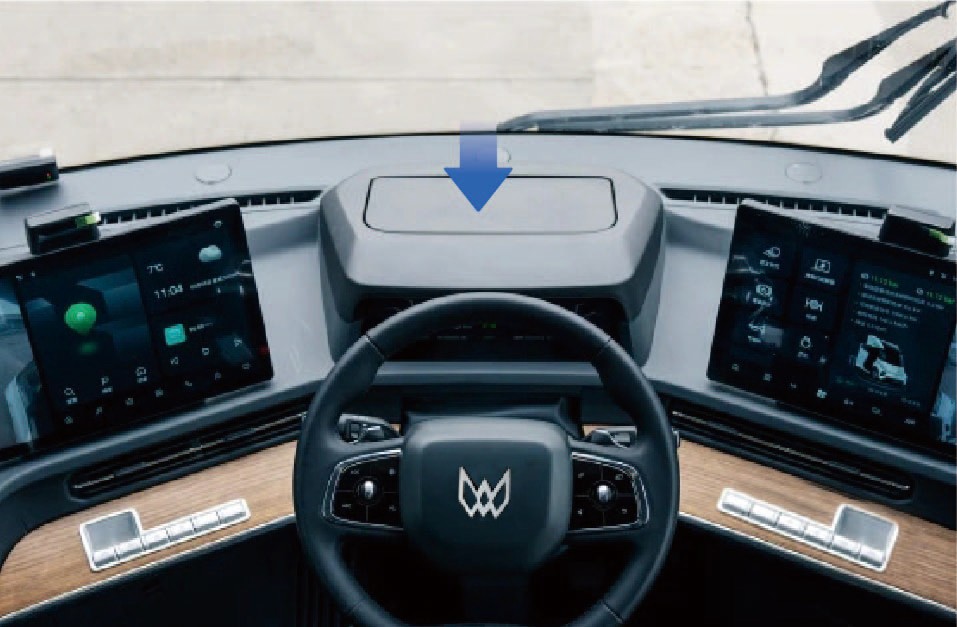

Compartimento de arrumação do painel / AR-HUD*

9.

Palheta de travagem regenerativa cinética (direita)

10.

Ecrã de controlo do veículo

11.

Botão de combinação direito do painel de instrumentos

12.

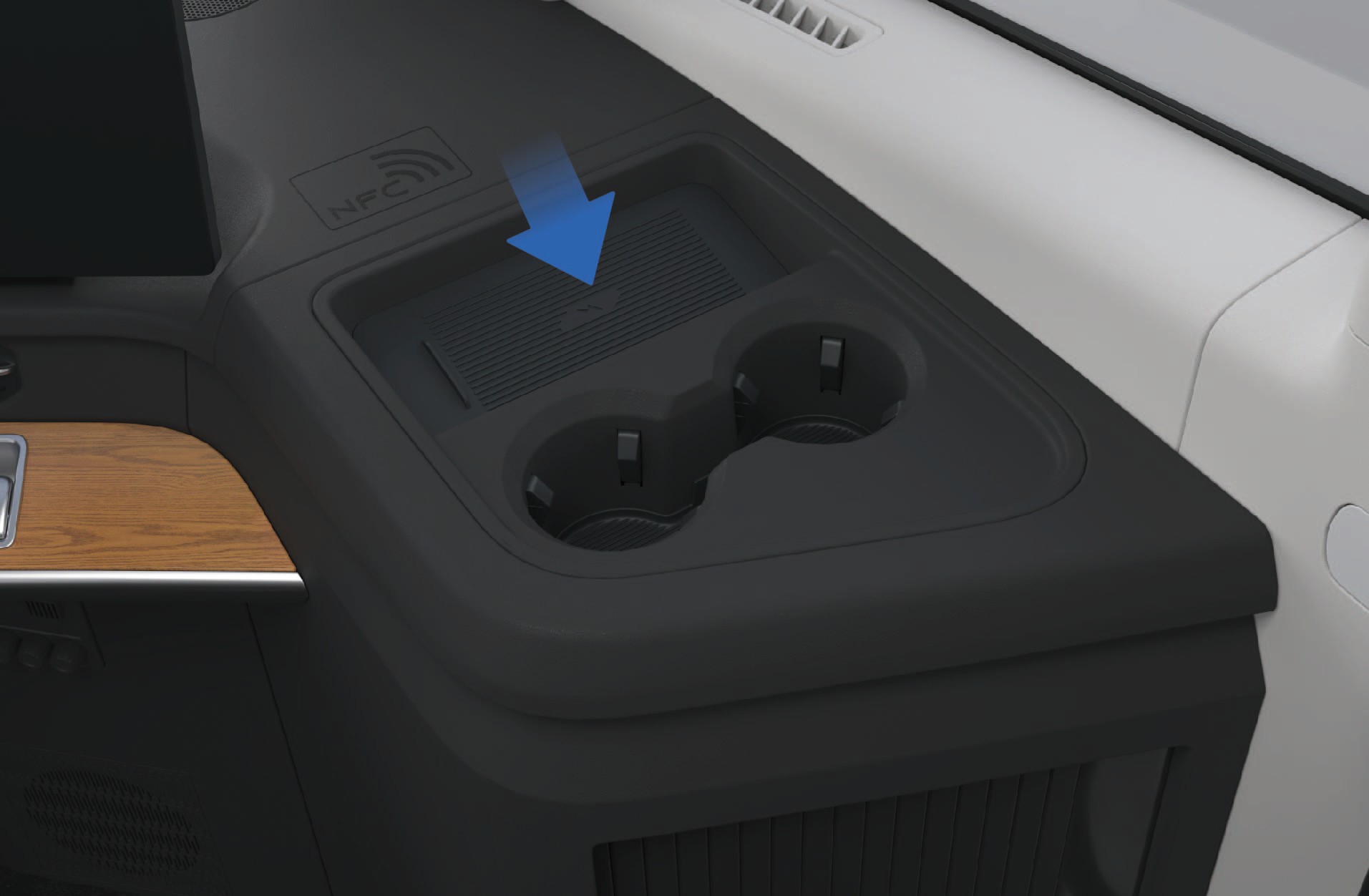

Zona de carregamento sem fios do telemóvel

13.

Pedal do acelerador

14.

botão

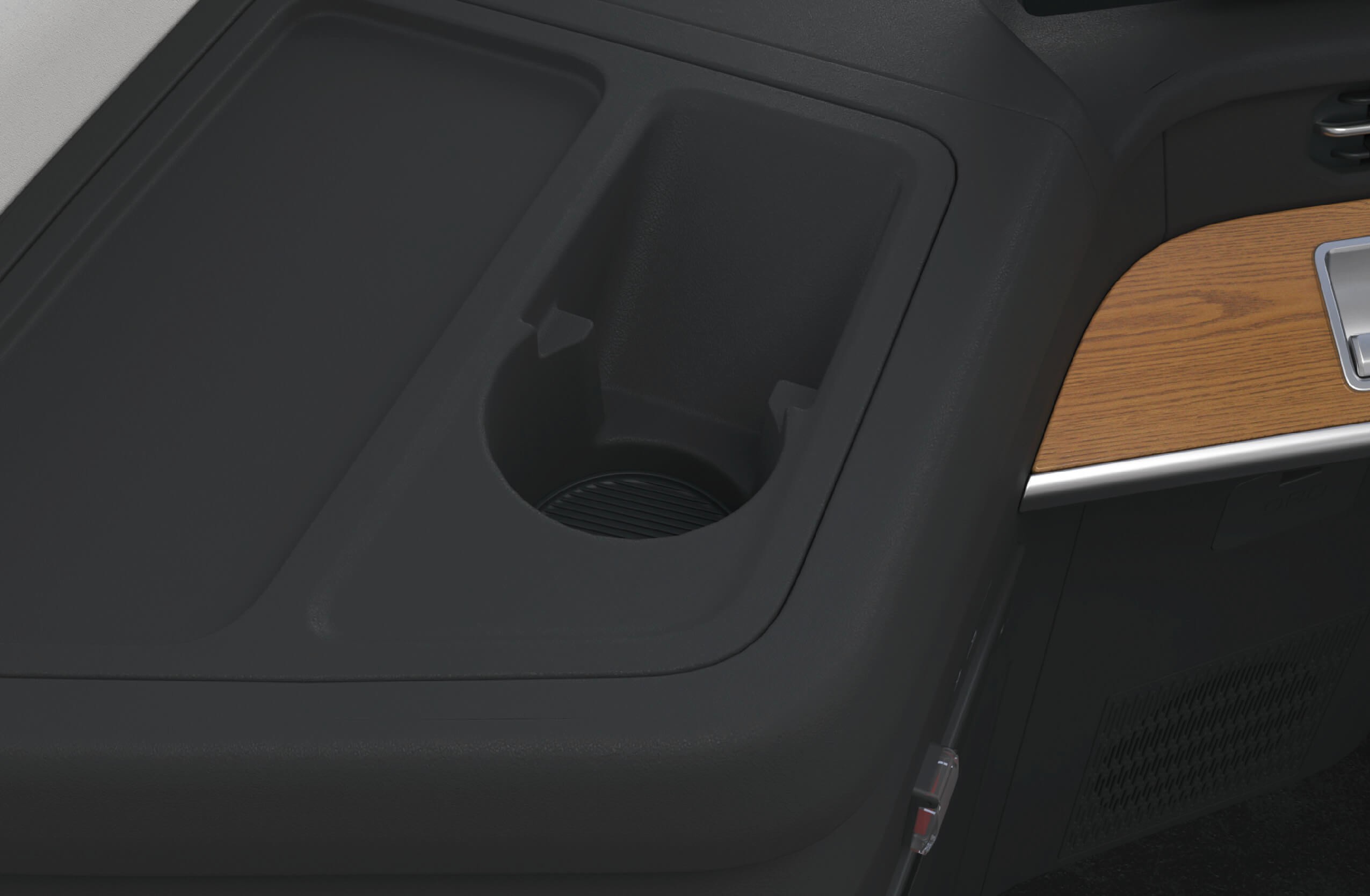

Porta-copos (direito)

15.

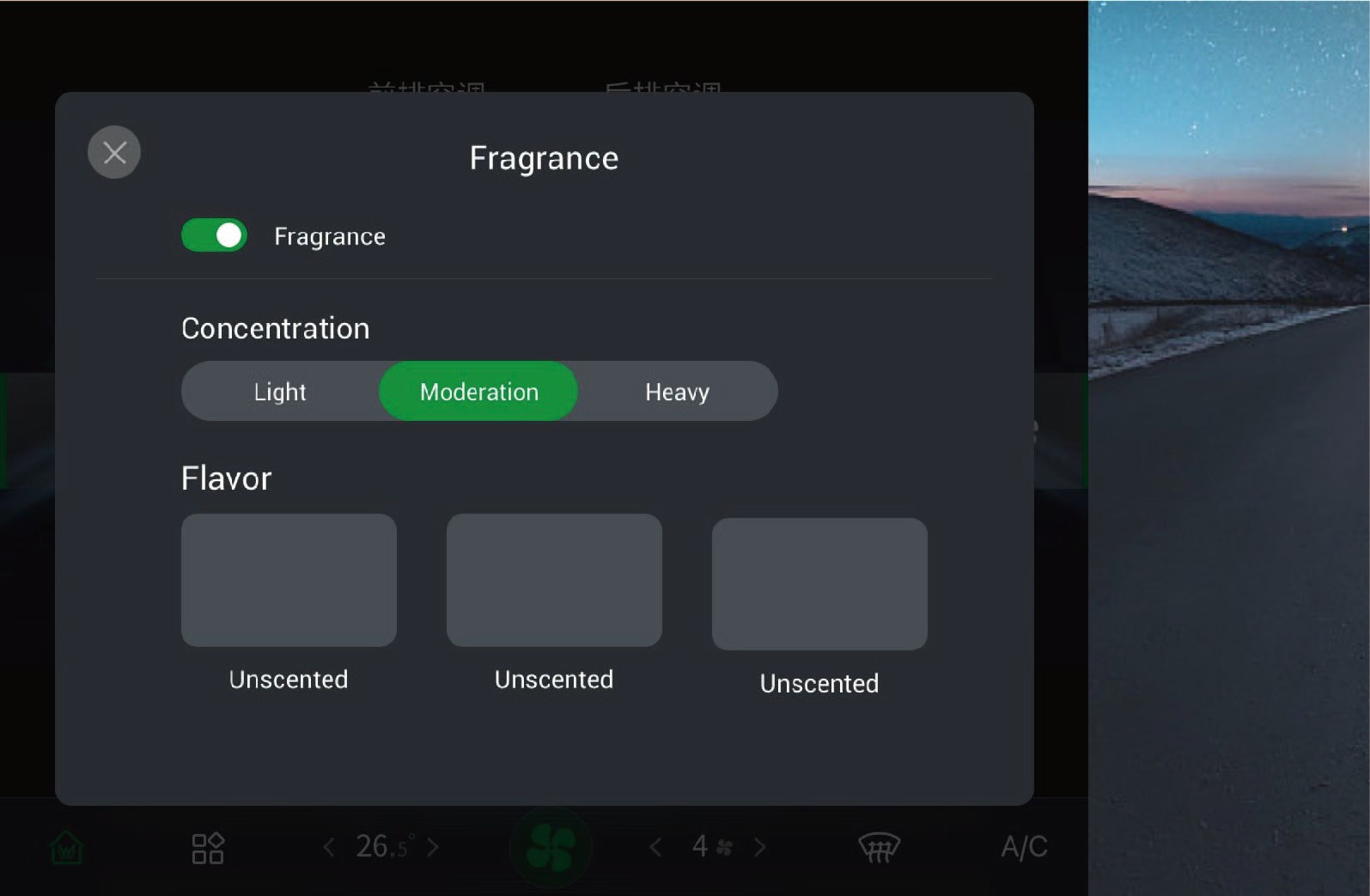

Difusor de fragrância no habitáculo

↑ Topo

2.CPlaca de Identificação e VIN

Identificação do Veículo

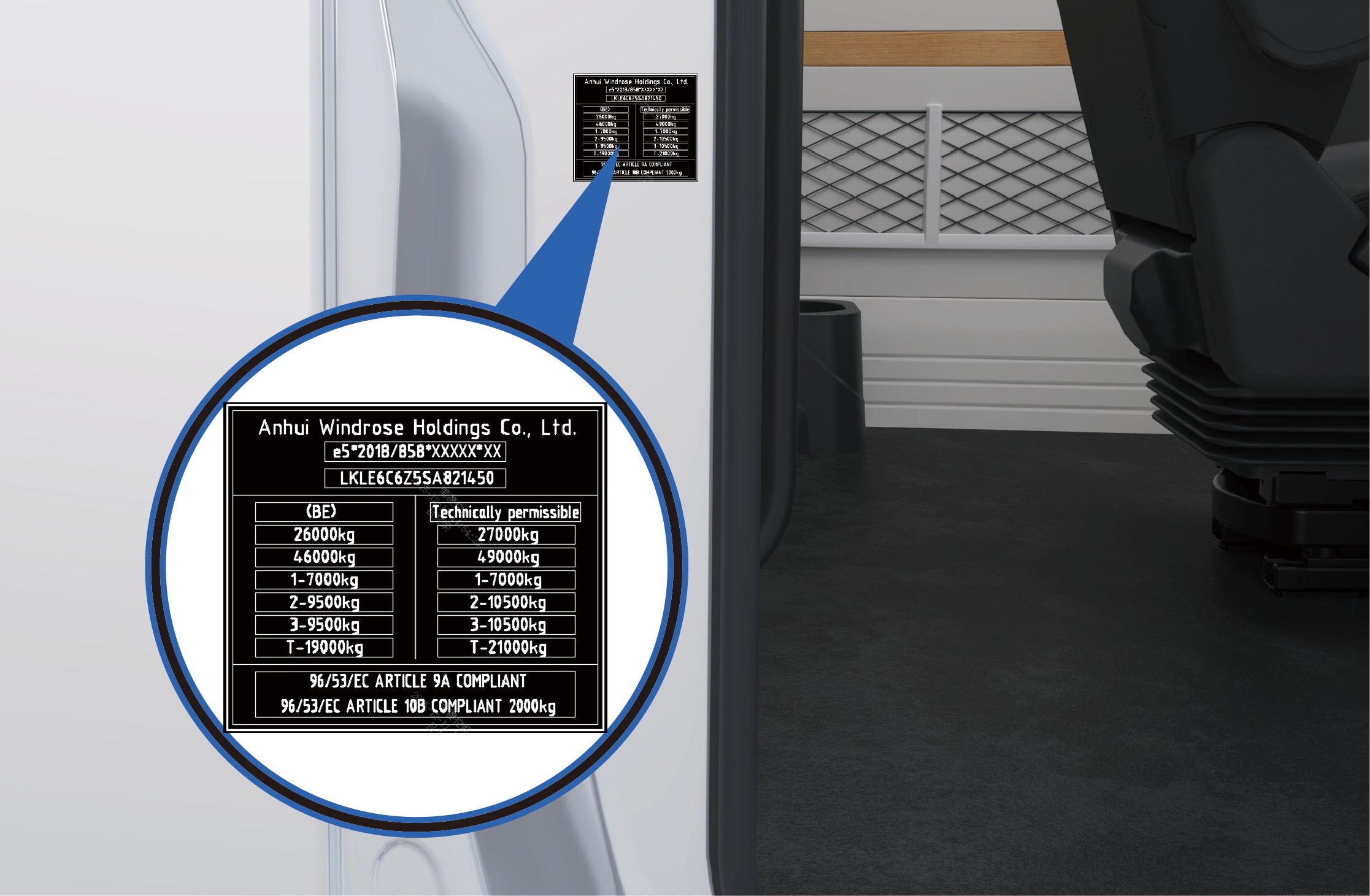

Placa de identificação do veículo

Número de identificação do veículo

↑ Topo

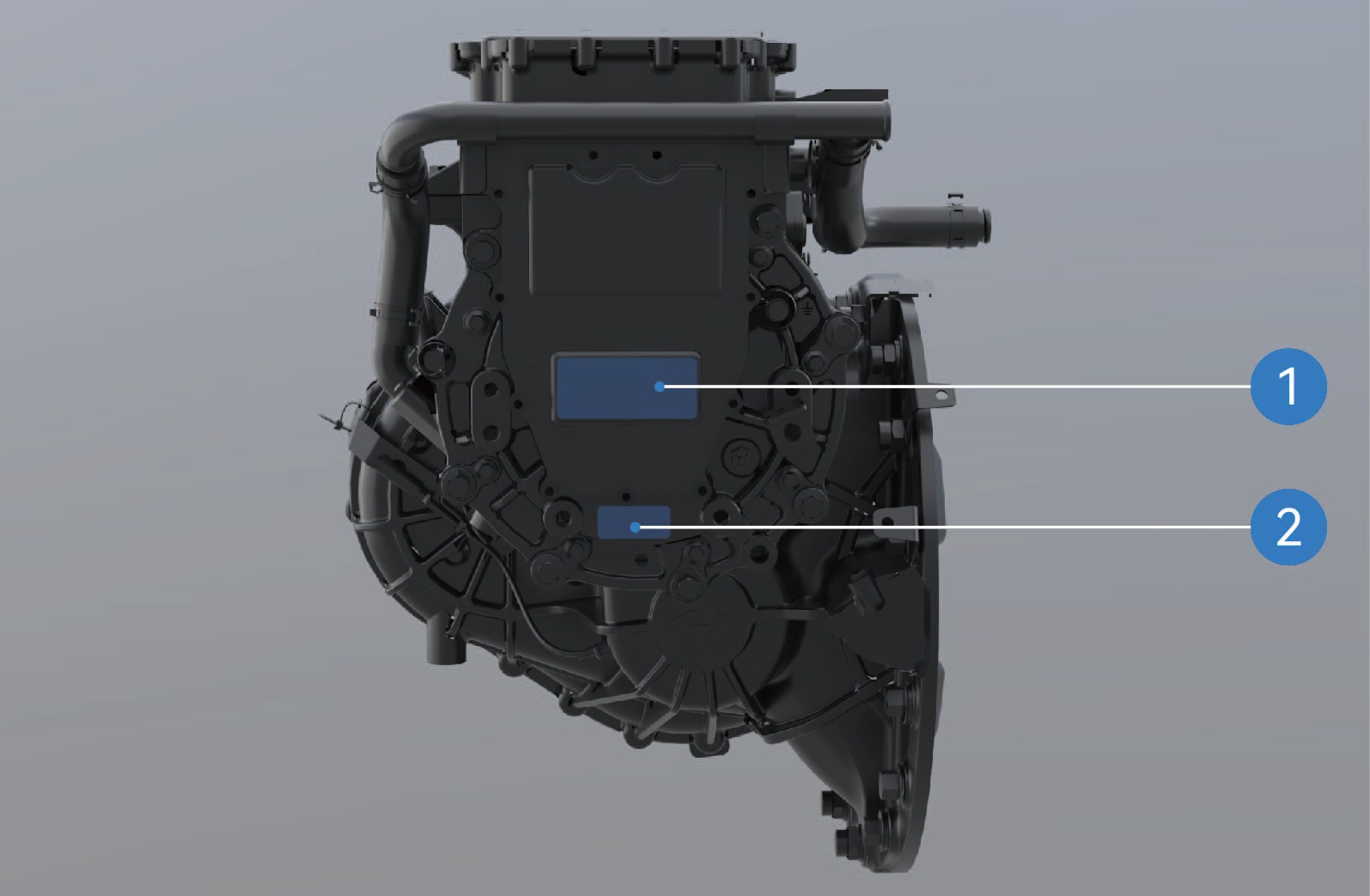

2.DLocalização da Placa e Código do Motor

Identificação do Veículo

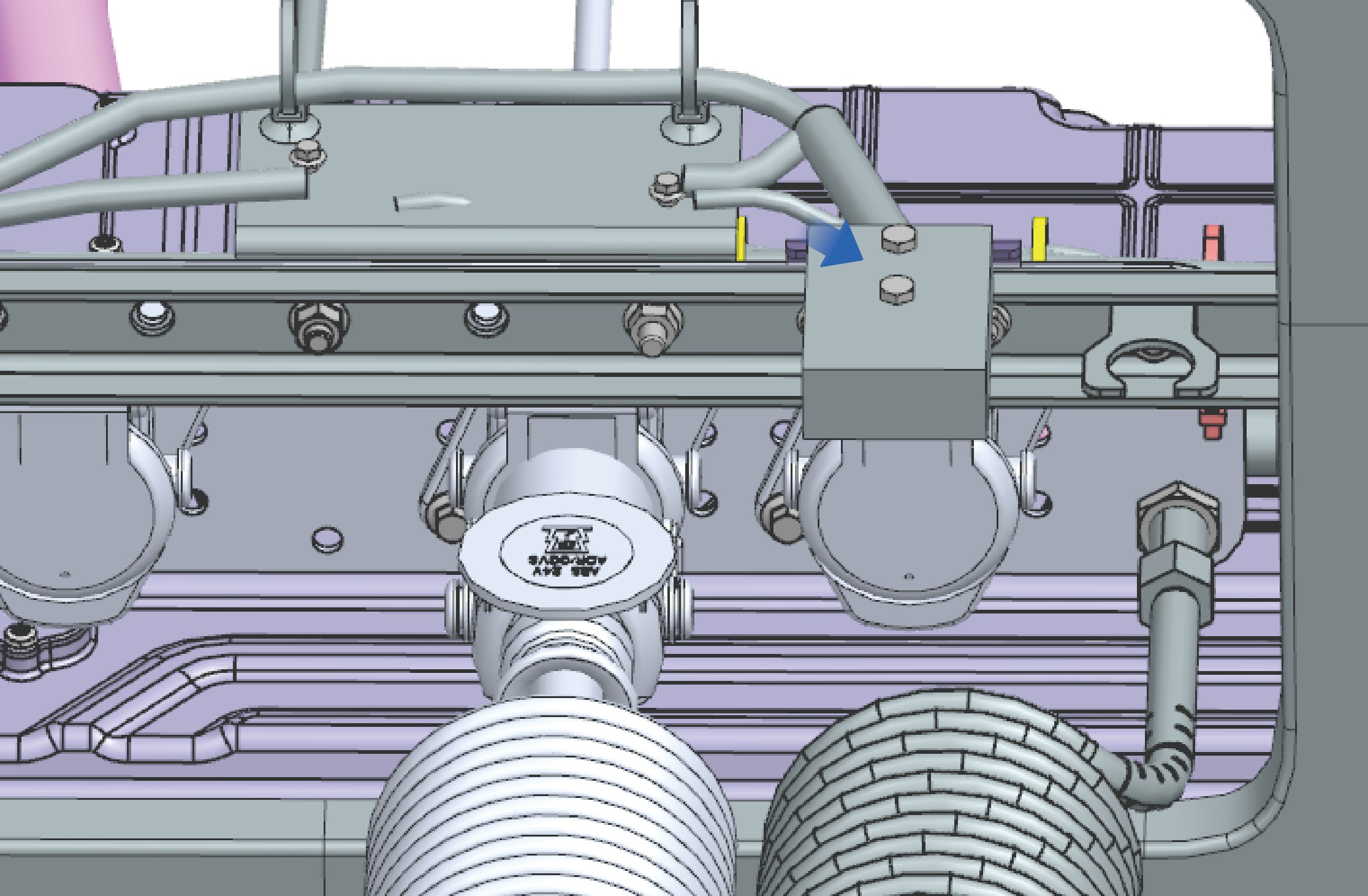

  1. Localização da placa de identificação do motor

  2. Localização do número de série do motor

Aviso

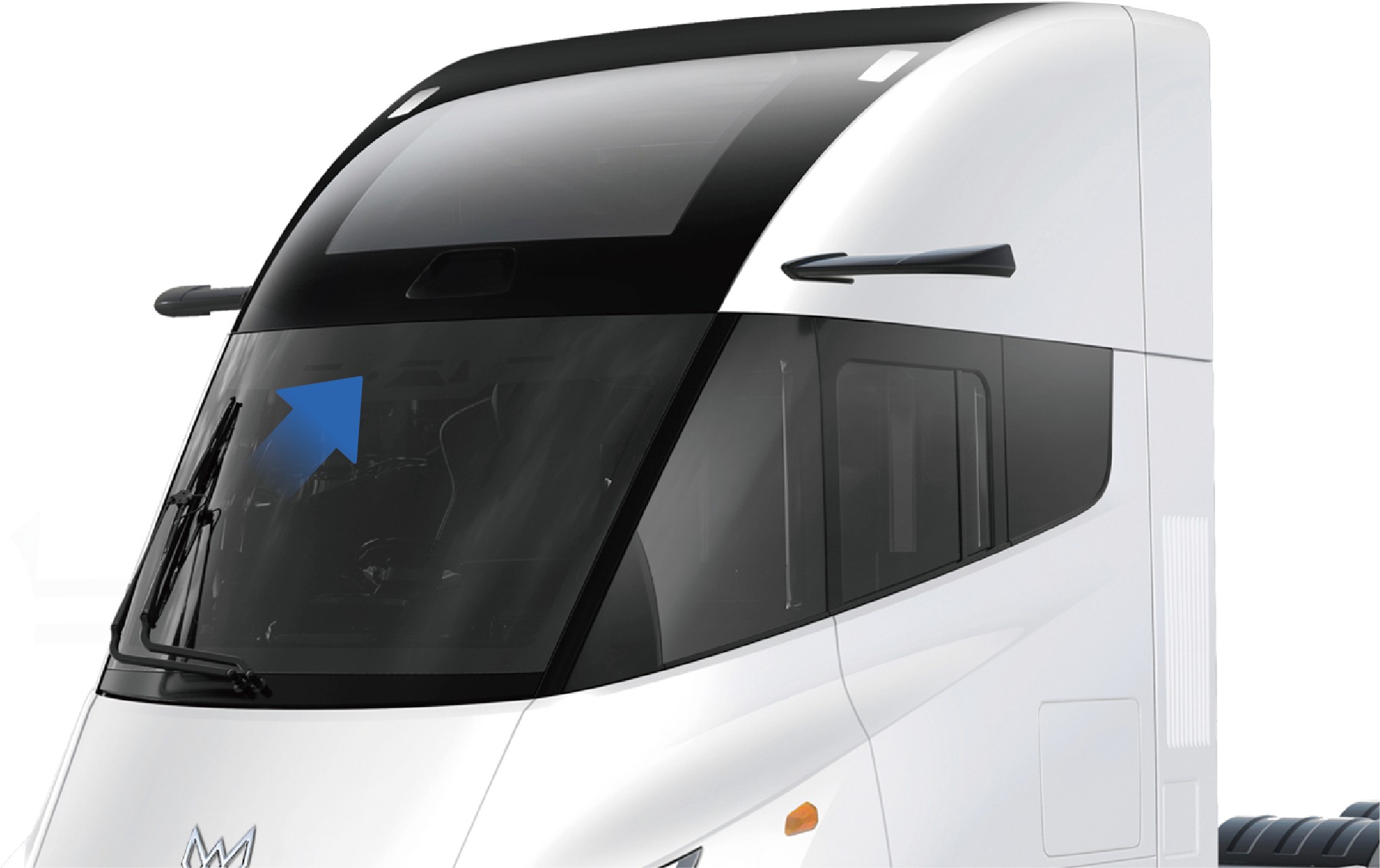

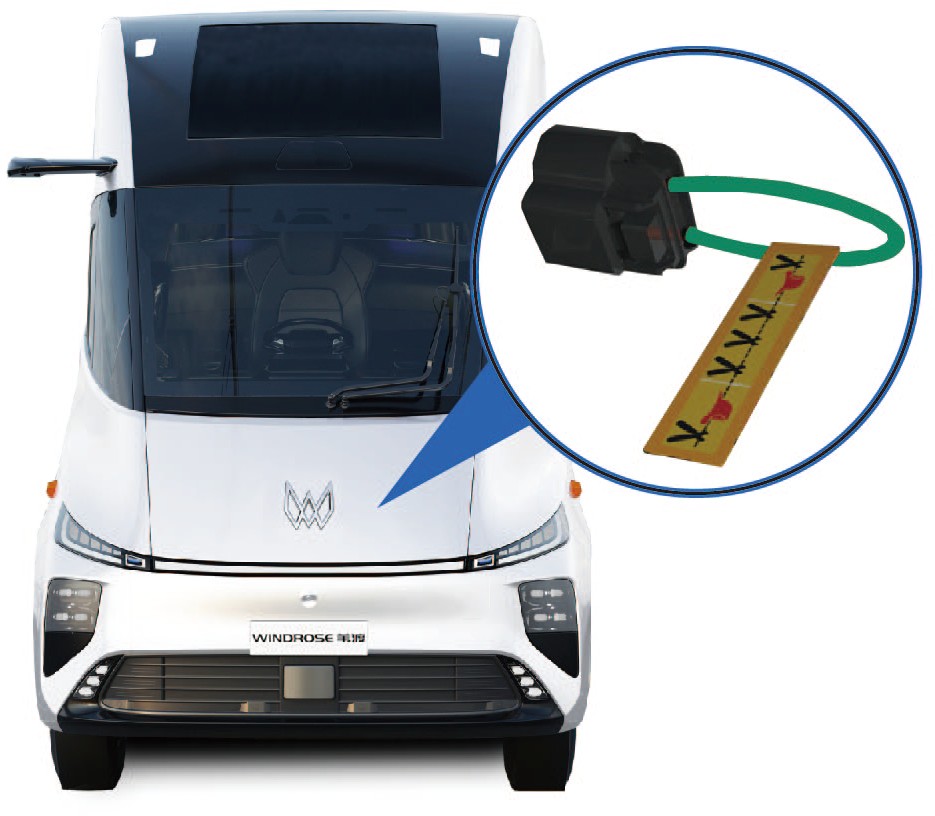

Transparência Micro-ondas / RF do Para-brisas Identificação do Veículo

↑ Topo

3.APorta Deslizante Elétrica

Acesso ao Veículo

↑ Topo

A porta deslizante elétrica está instalada no lado direito do veículo. A porta pode ser aberta ou fechada através de vários métodos de operação.

3.A.1Instruções de operação

Operação pelo exterior

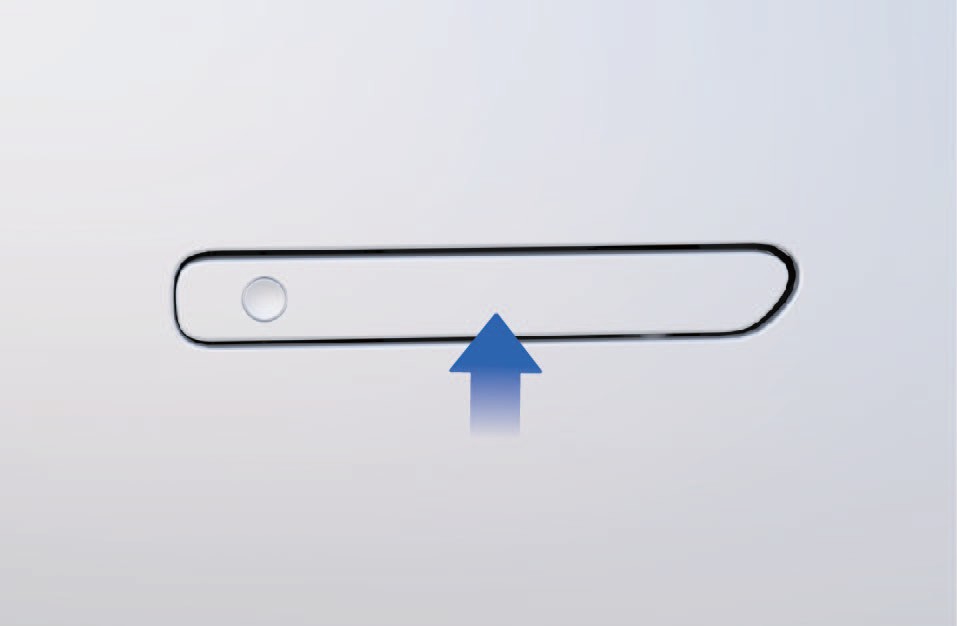

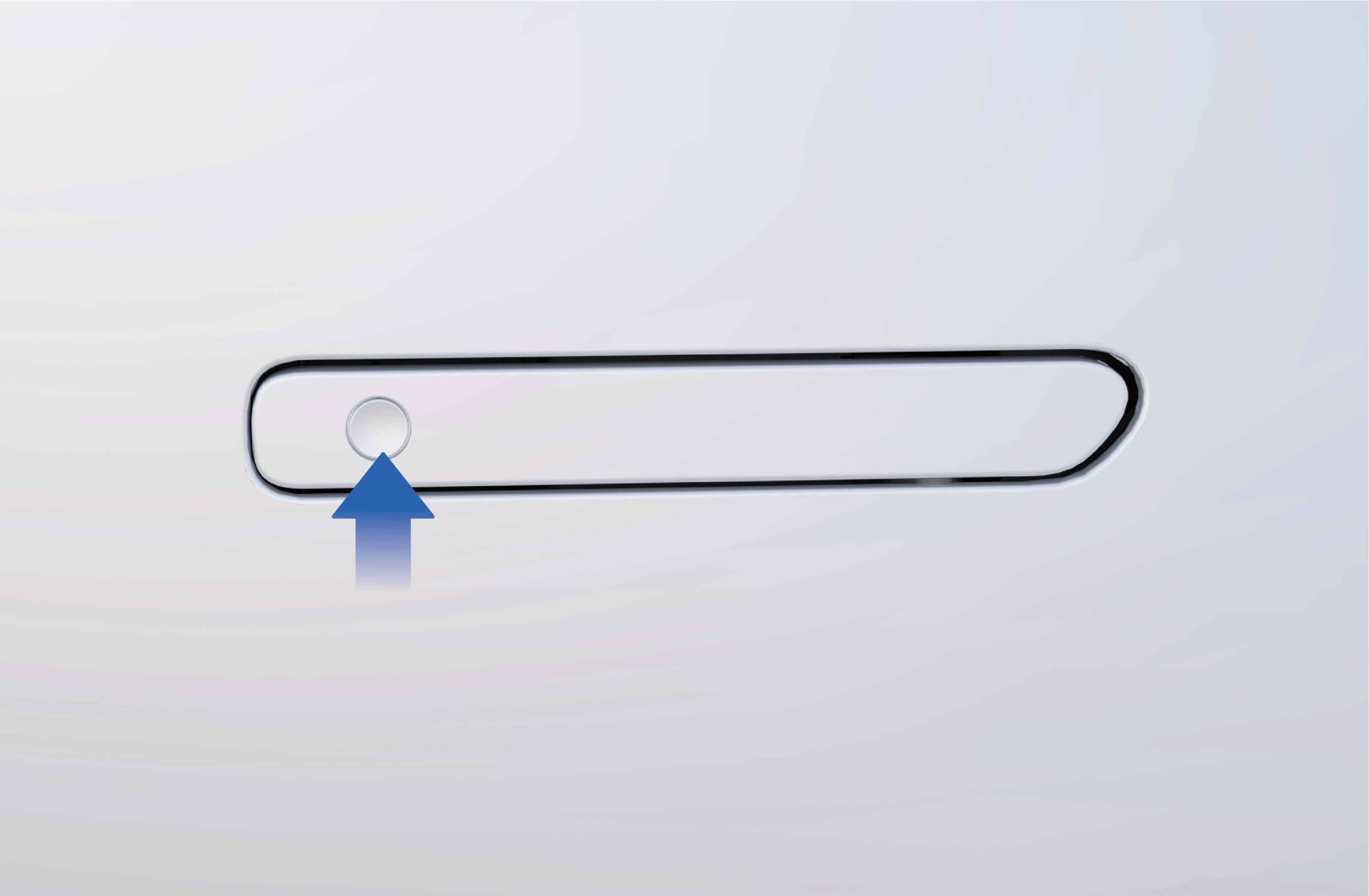

Elétrico: Quando o veículo estiver desbloqueado, prima o interruptor do puxador embutido. A porta deslizante elétrica abrirá ou fechará automaticamente.

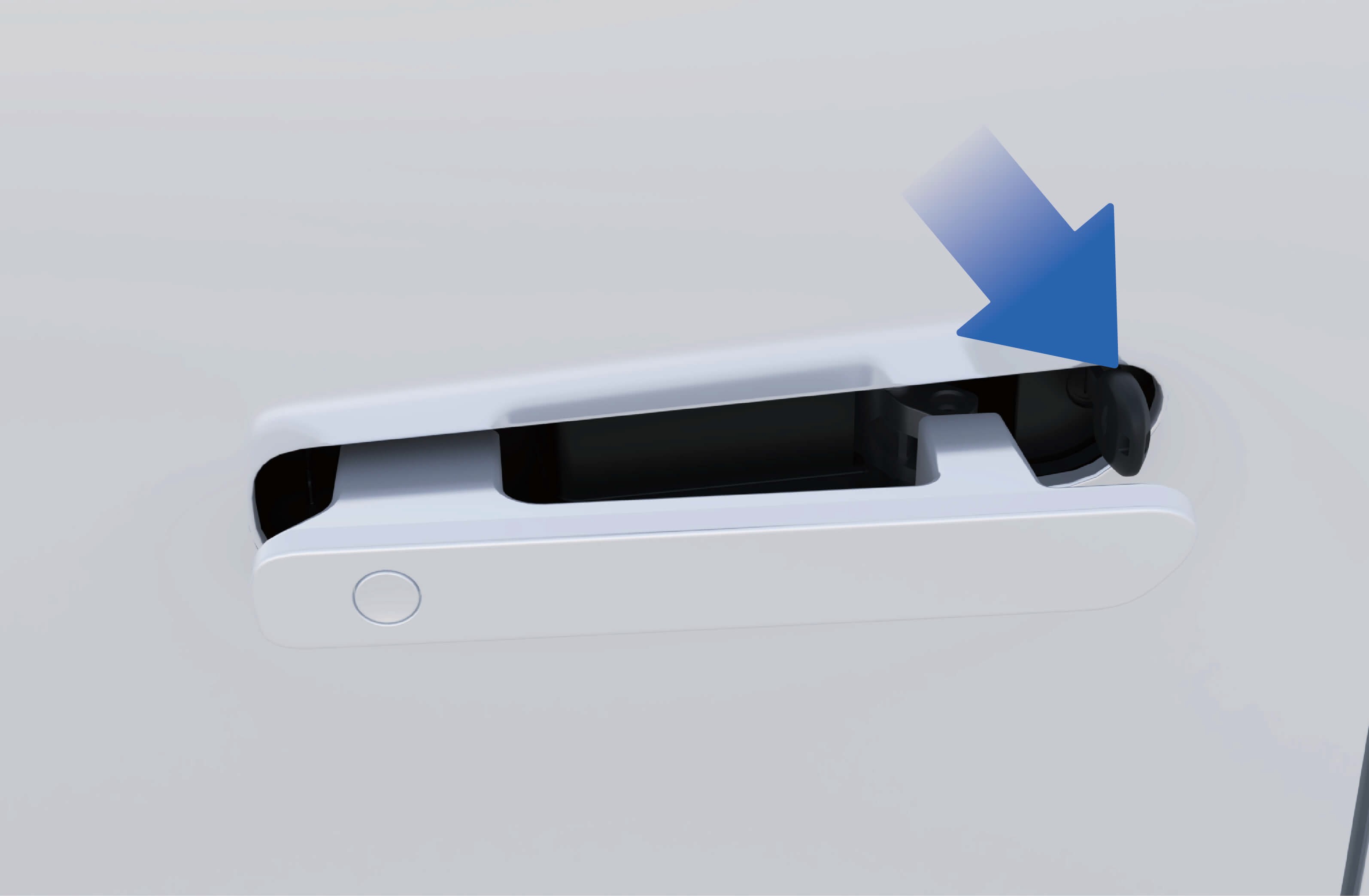

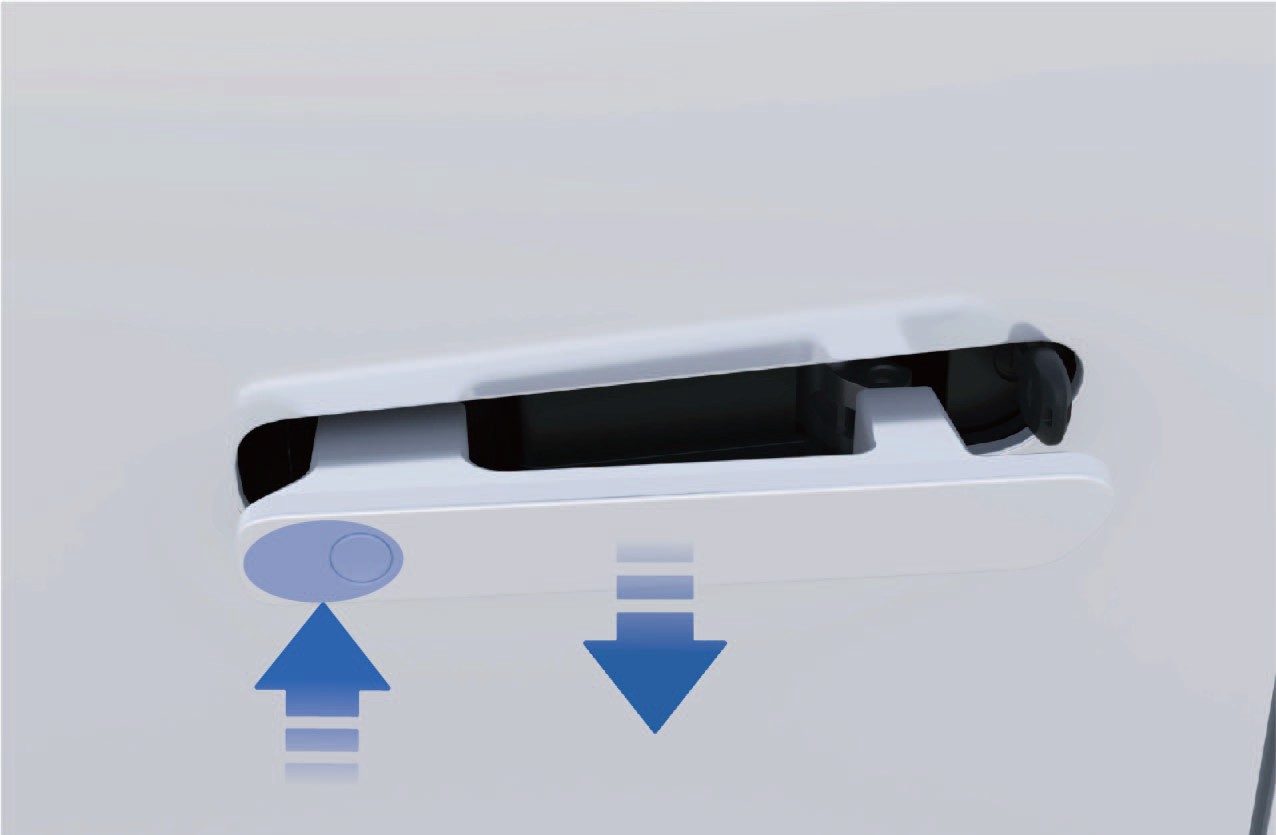

Manual: Quando o veículo estiver desbloqueado:

1. Prima a extremidade dianteira do puxador embutido para o libertar.

2. Puxe o puxador para fora para desbloquear a porta deslizante.

3. Deslize a porta manualmente para abrir.

↑ Topo

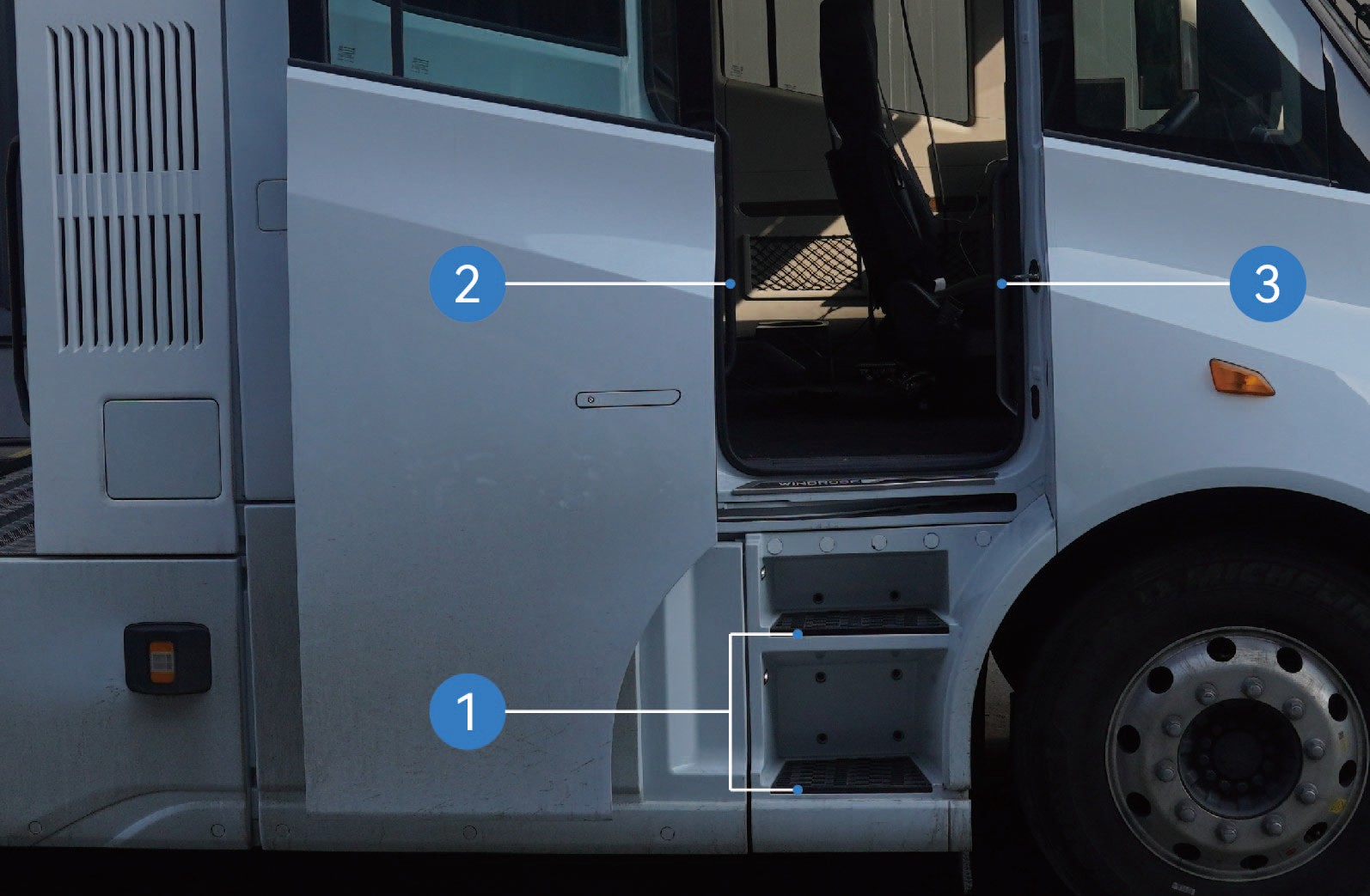

3.A.2Entrar no veículo

Após a abertura da porta deslizante elétrica, entre na cabina seguindo os seguintes passos:

  1. De frente para a porta, segure os pega-mãos esquerdo e direito com ambas as mãos.

  2. Coloque um pé no degrau inferior e puxe-se para cima.

  3. Coloque o outro pé no degrau superior.

  4. Mova a mão inferior para uma posição mais alta no pega-mãos.

  5. Entre na cabina do veículo.

Aviso
  • Escorregar ou cair ao entrar ou sair do veículo pode resultar em ferimentos pessoais.

  • O calçado molhado ou sujo aumenta significativamente o risco de escorregamento. Tenha especial cuidado ao entrar ou sair da cabina.

  • Mantenha sempre três pontos de contacto com o veículo ao entrar ou sair da cabina (duas mãos e um pé, ou dois pés e uma mão).

  • Nunca salte do veículo.

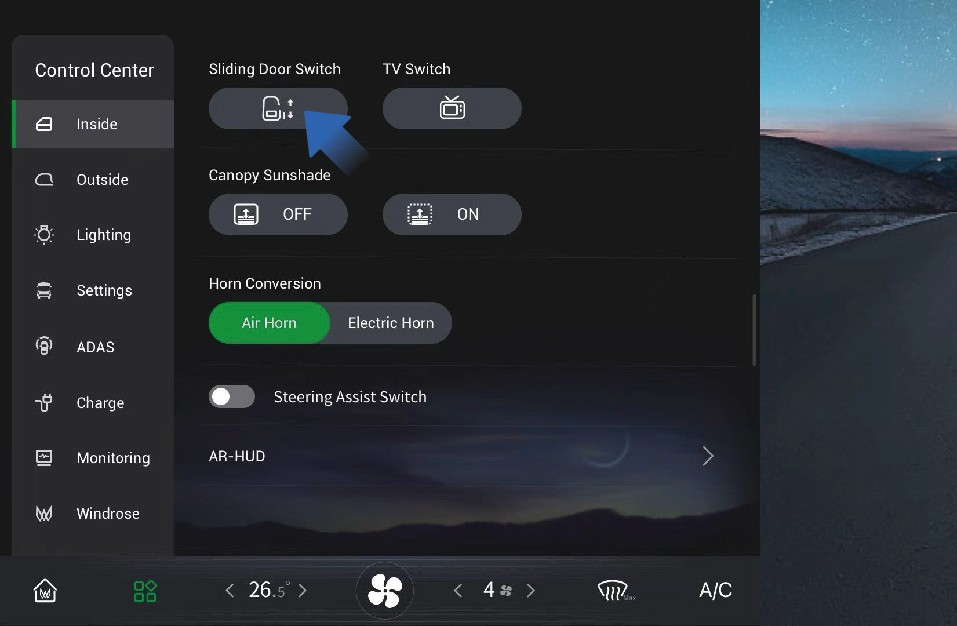

Operação pelo interior

Quando o veículo estiver desbloqueado:

  1. Selecione "Centro de Controlo" no ecrã de informações do veículo.

  2. Mude para a interface "Interior".

  3. Prima o botão de controlo "Porta Deslizante" para abrir ou fechar a porta deslizante elétrica.

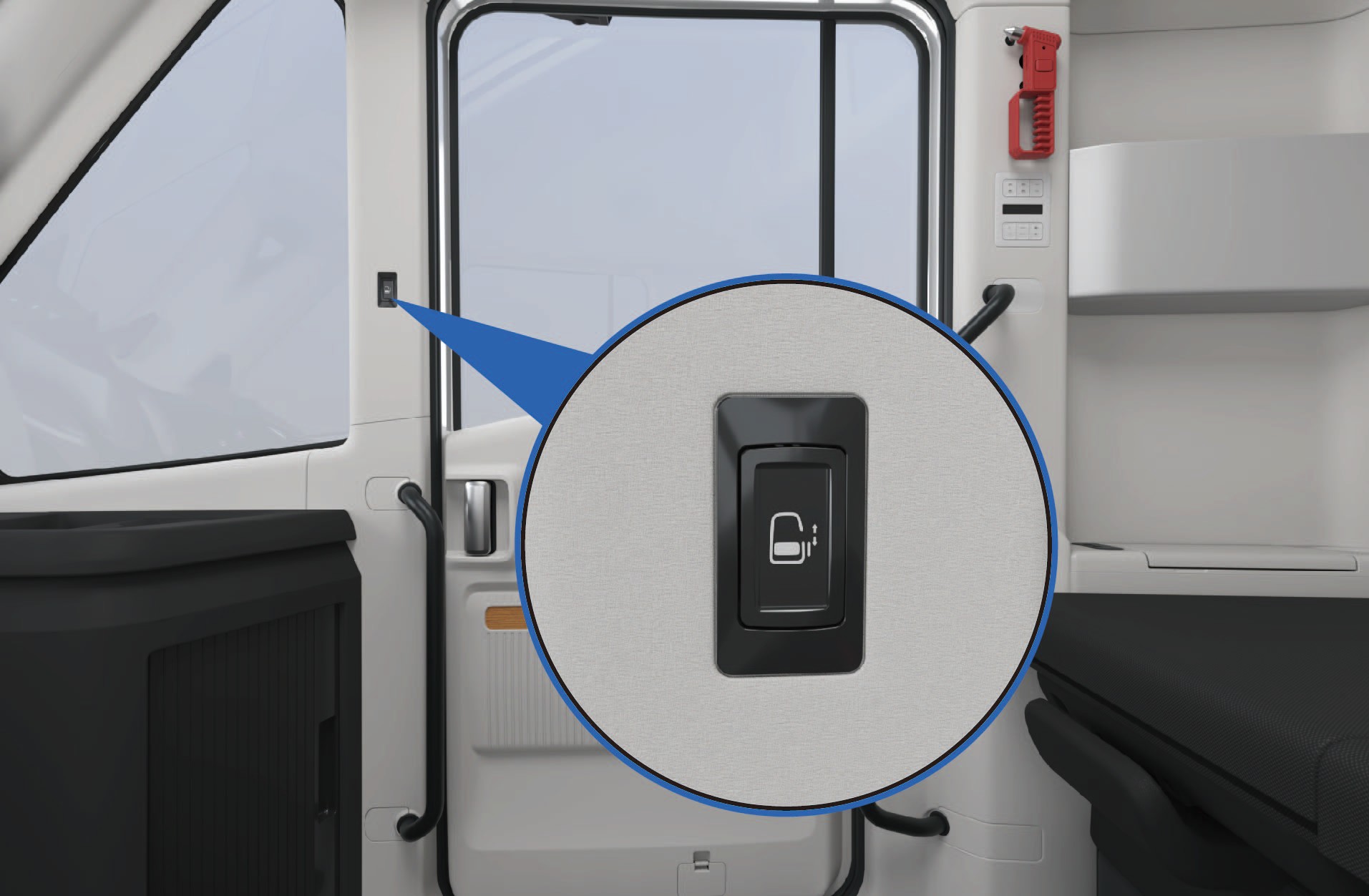

Elétrico: Quando o veículo estiver desbloqueado, prima o interruptor localizado no painel do pilar B à frente da porta deslizante para abrir ou fechar a porta.

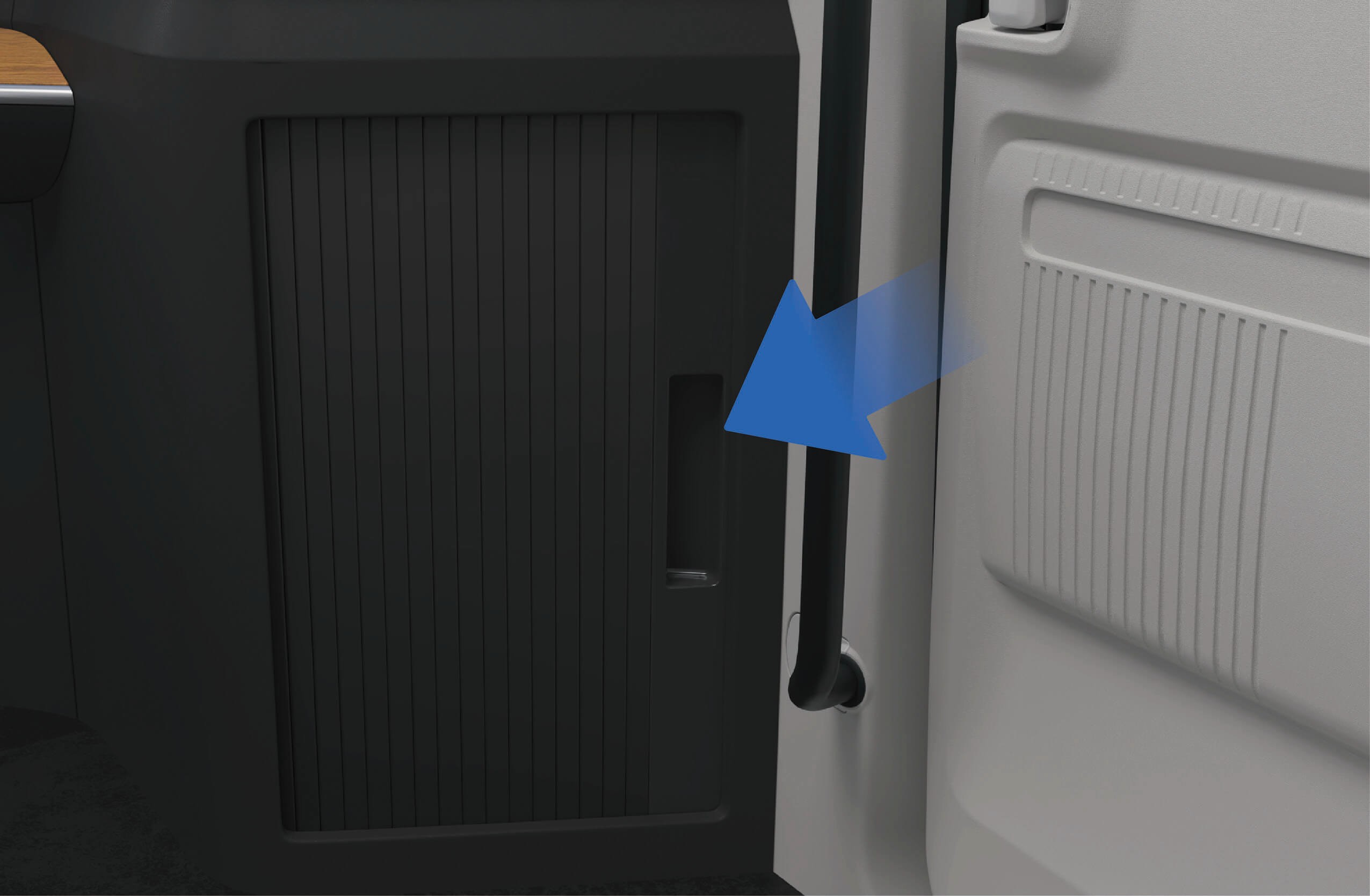

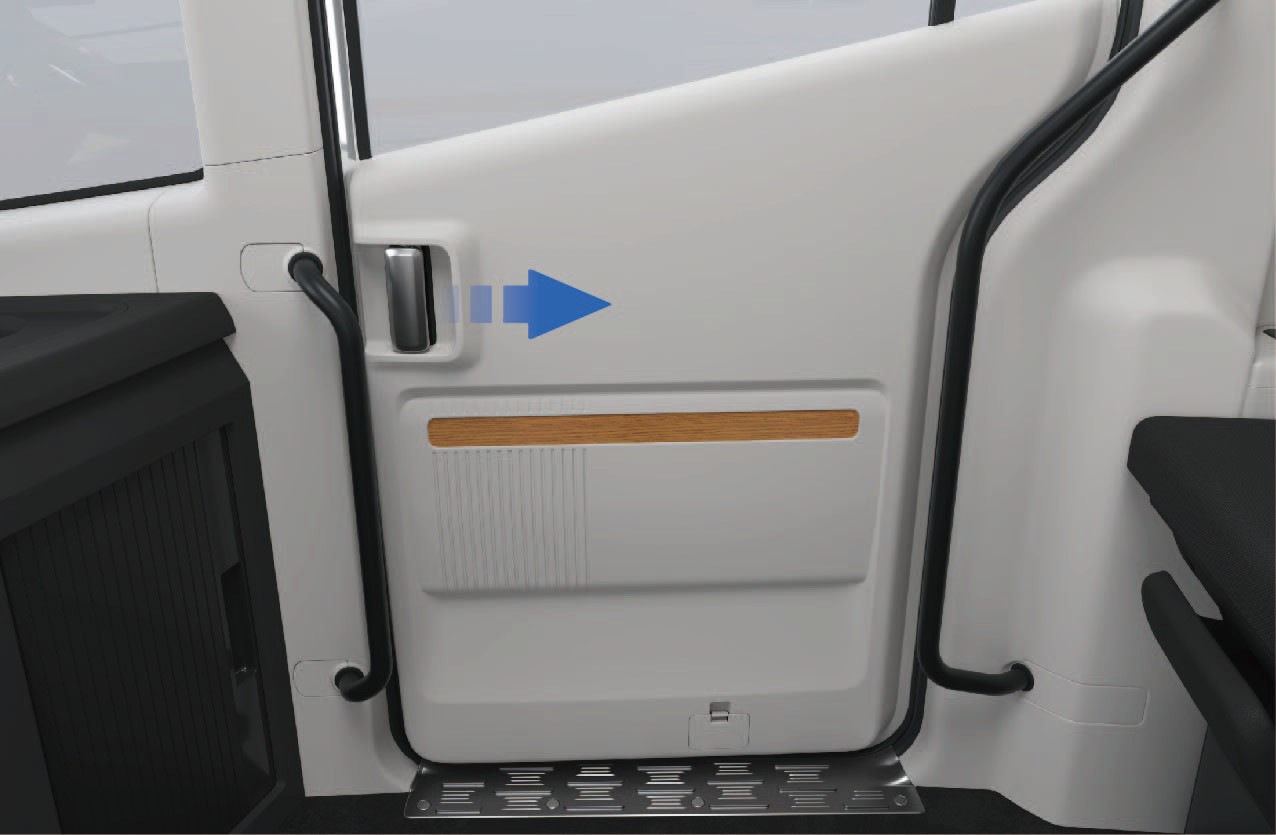

Manual: Se a porta deslizante estiver fechada, puxe o puxador interior para trás para desbloquear a porta e deslize-a manualmente para abrir.

Se a porta deslizante estiver aberta, segure o puxador interior e deslize a porta para a frente para a fechar.

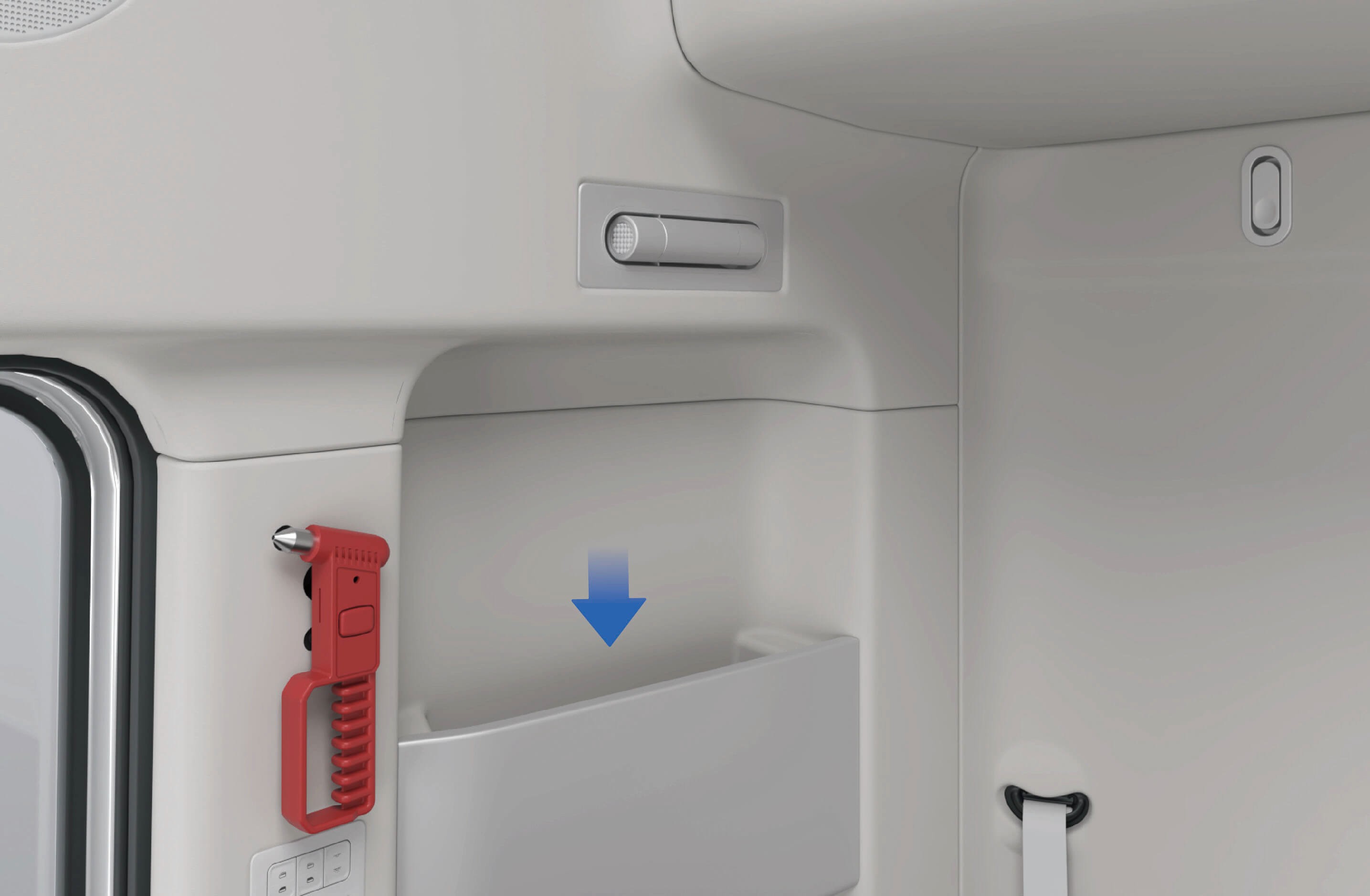

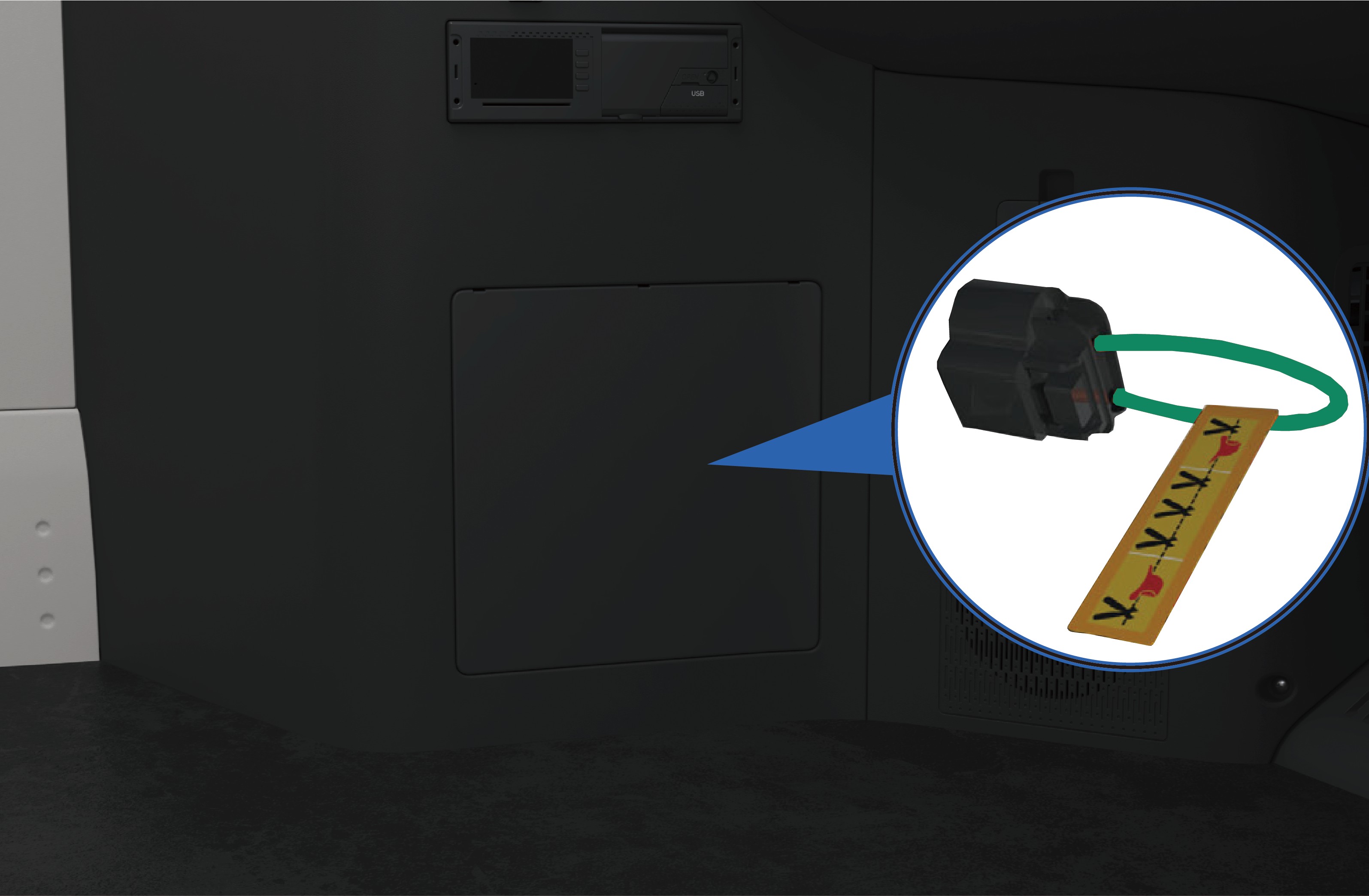

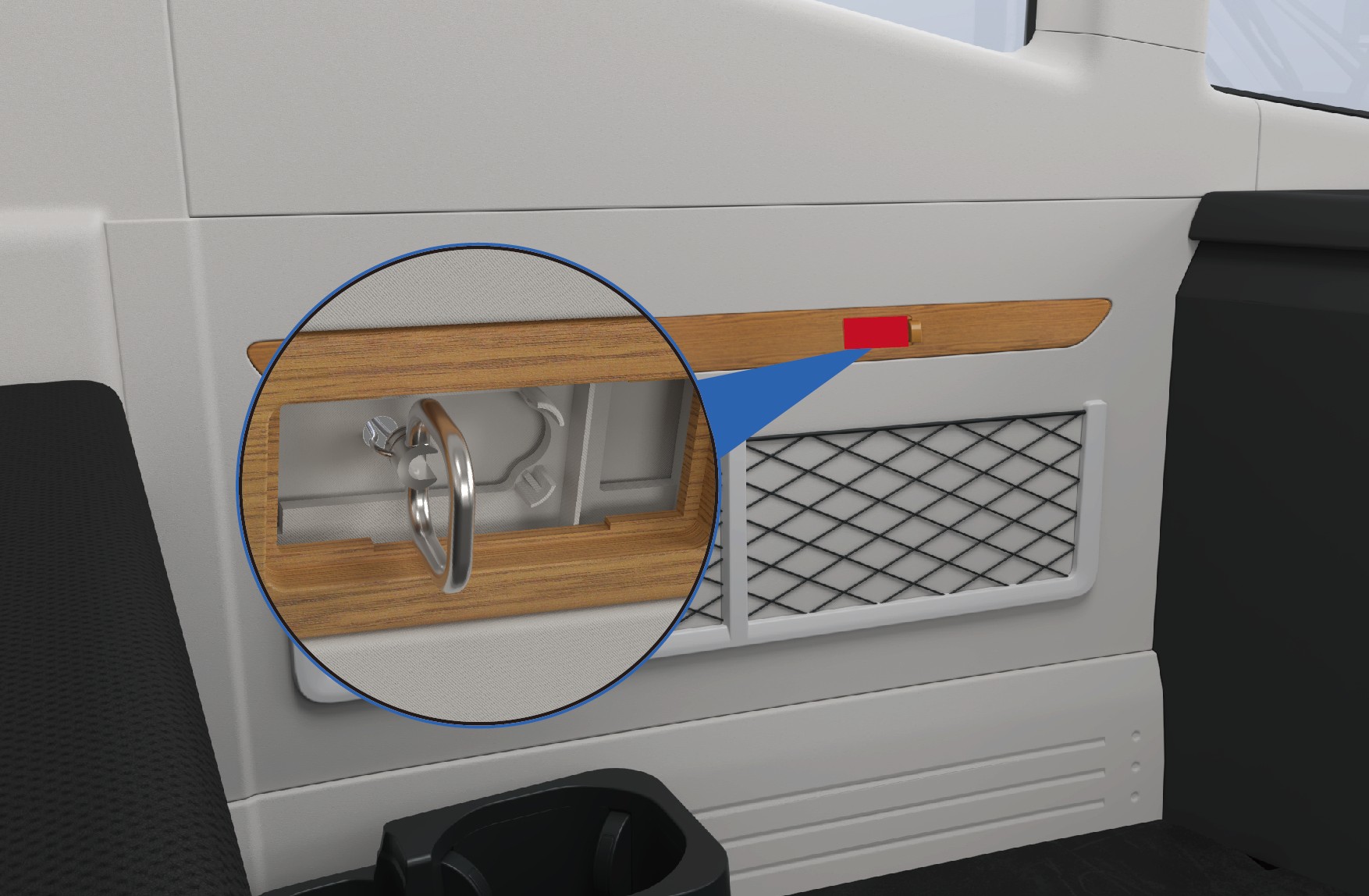

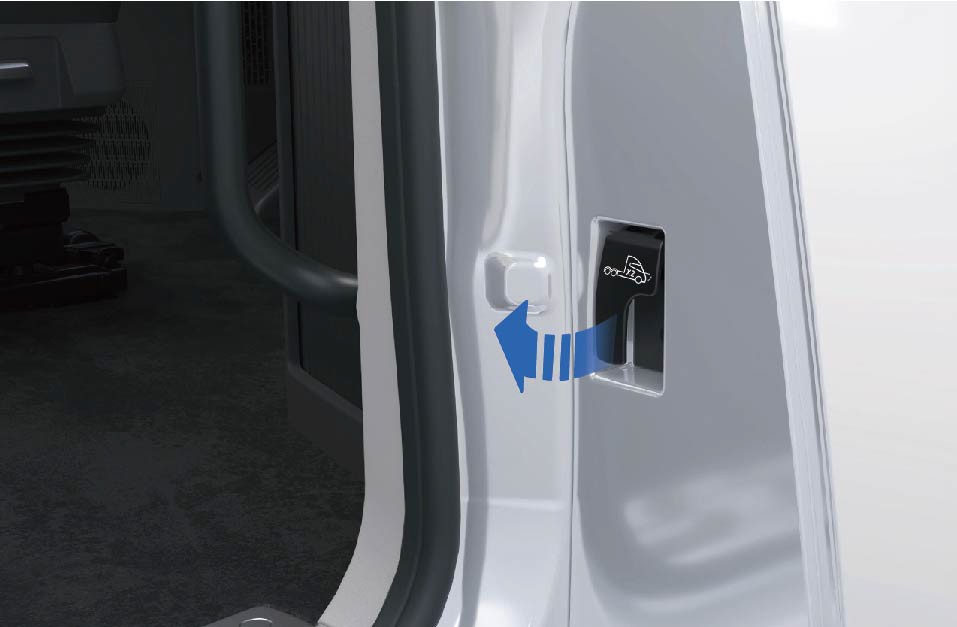

Emergências no interior do veículo

Se o interruptor elétrico ou o puxador interior falhar:

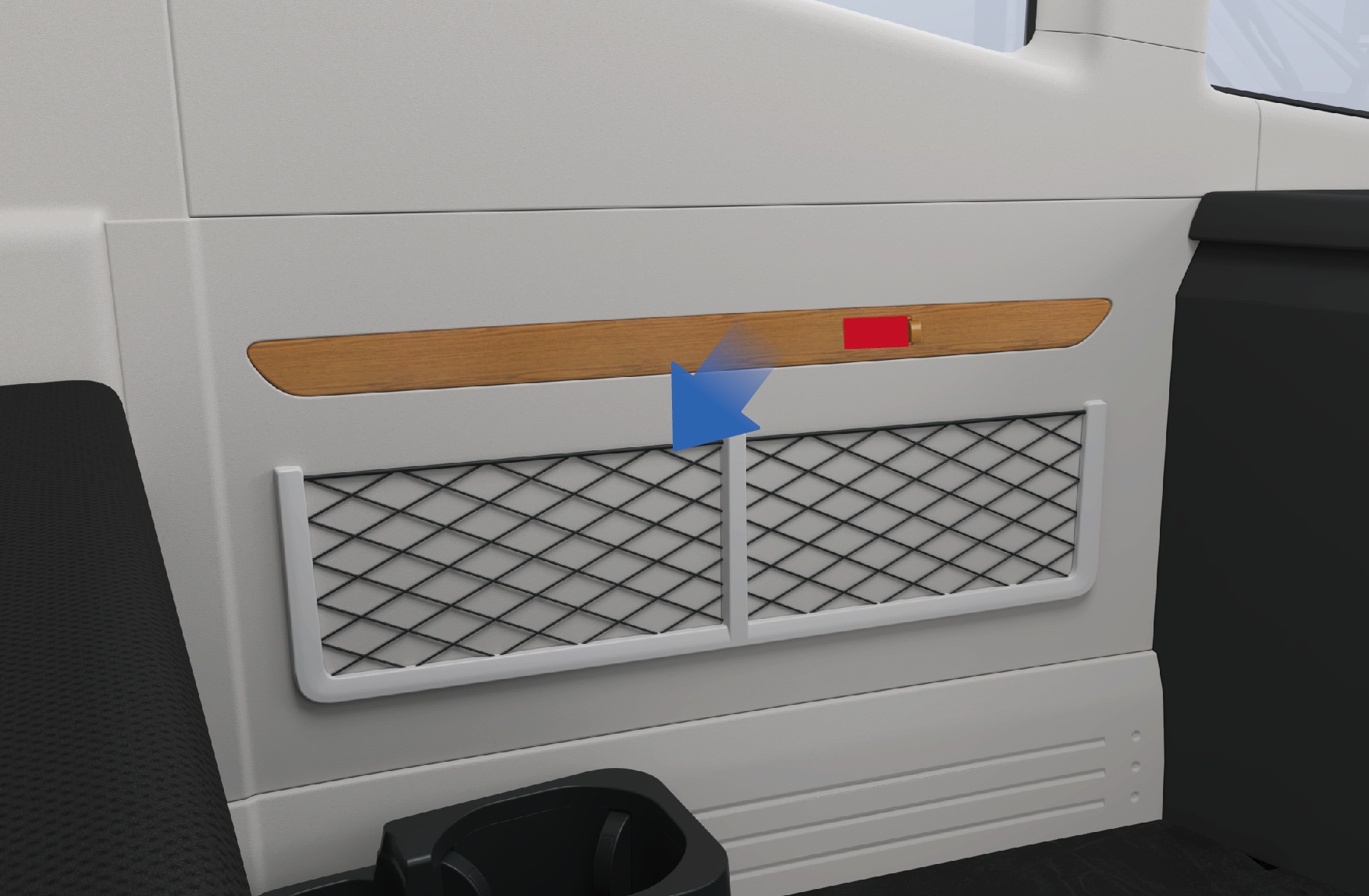

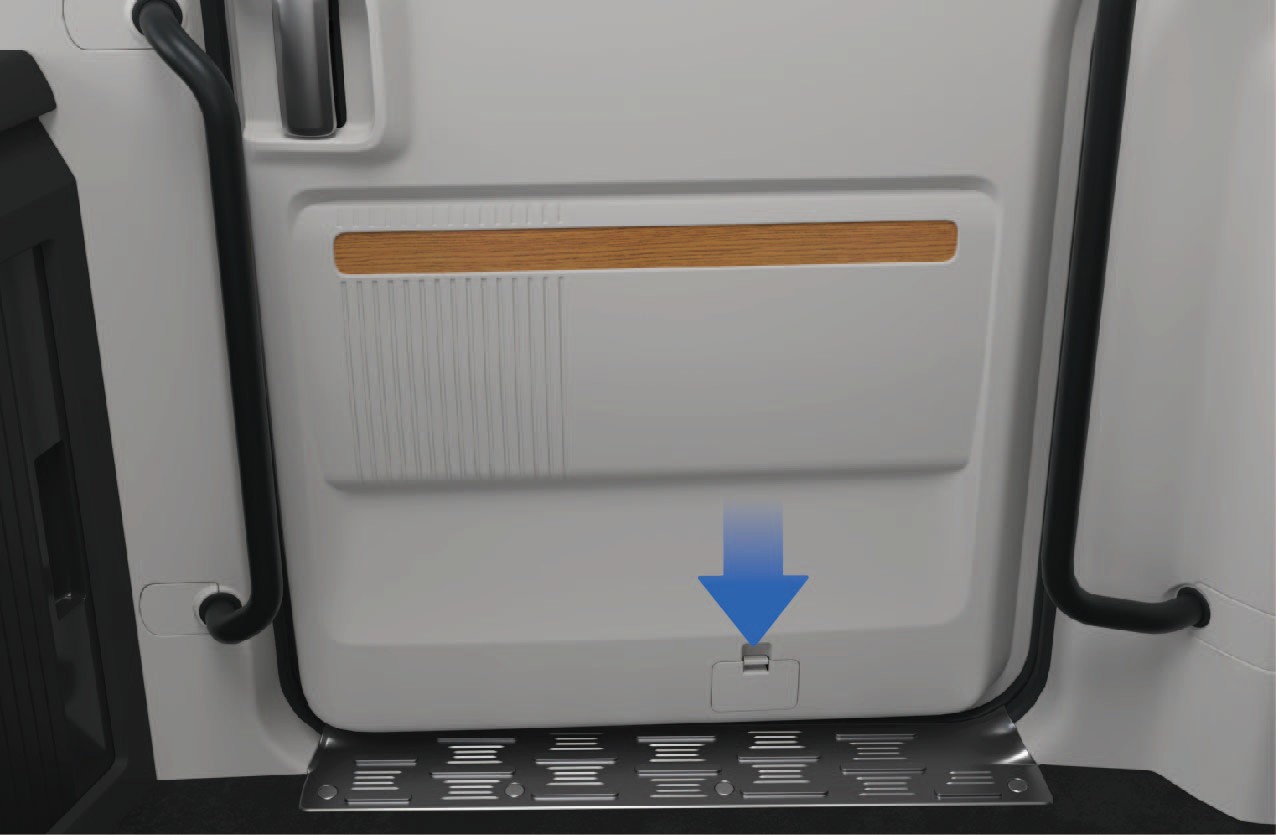

  1. Retire a tampa inferior do painel de proteção da porta deslizante.

  2. Puxe o cabo de desbloqueio de emergência para desbloquear manualmente a porta deslizante.

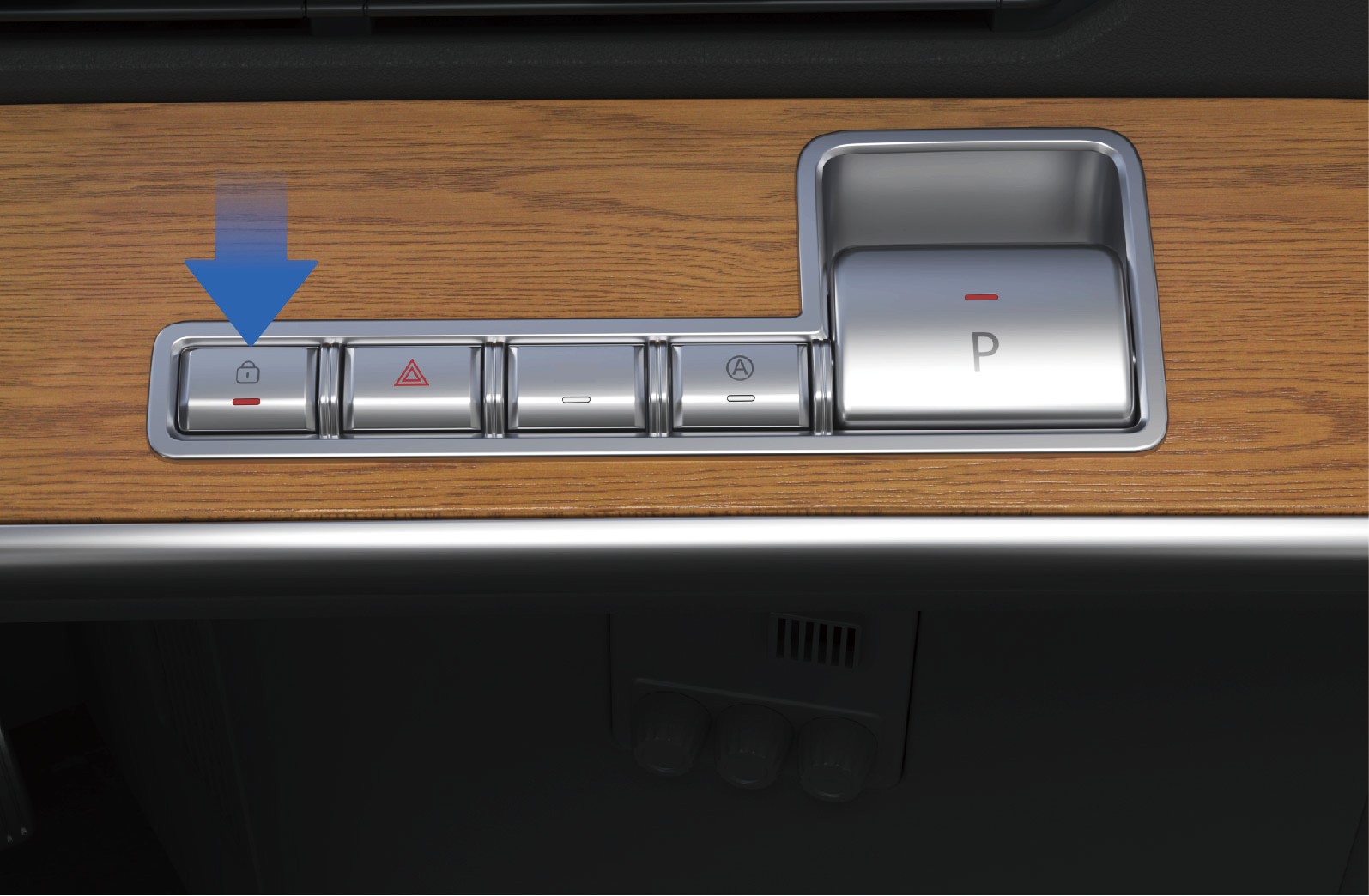

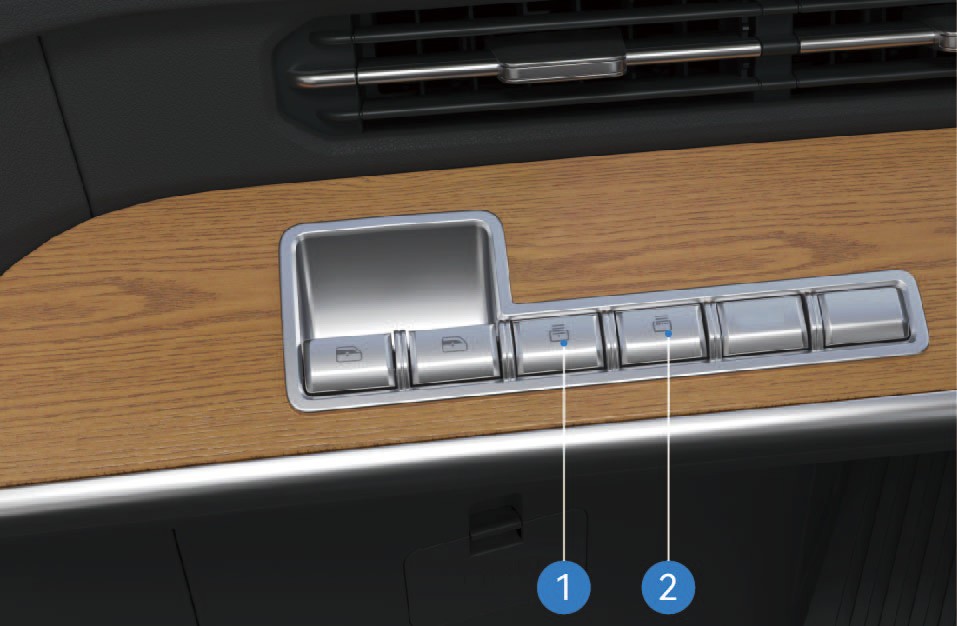

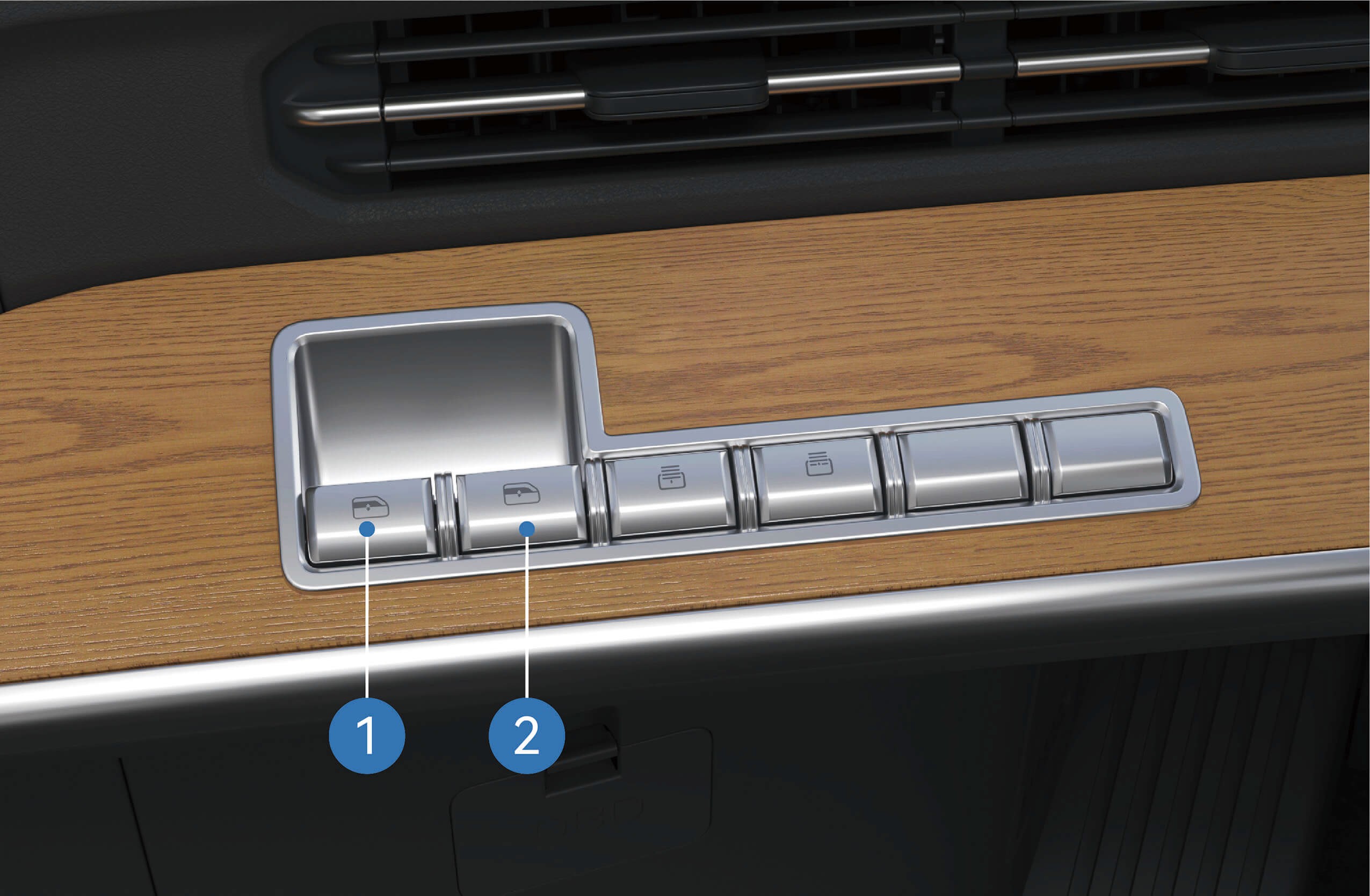

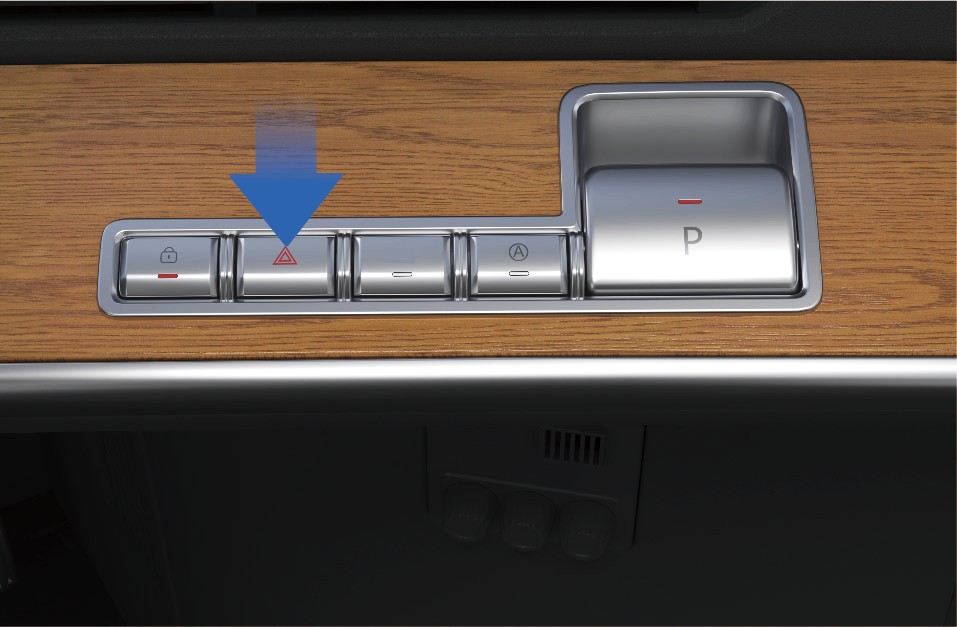

Interruptor de fecho centralizado

Após o fecho da porta deslizante:

  • Prima o interruptor de fecho centralizado localizado no grupo de botões no lado direito do painel de instrumentos para bloquear a porta deslizante.

  • O indicador de estado acenderá quando a porta estiver bloqueada.

  • Prima novamente o interruptor para desbloquear a porta.

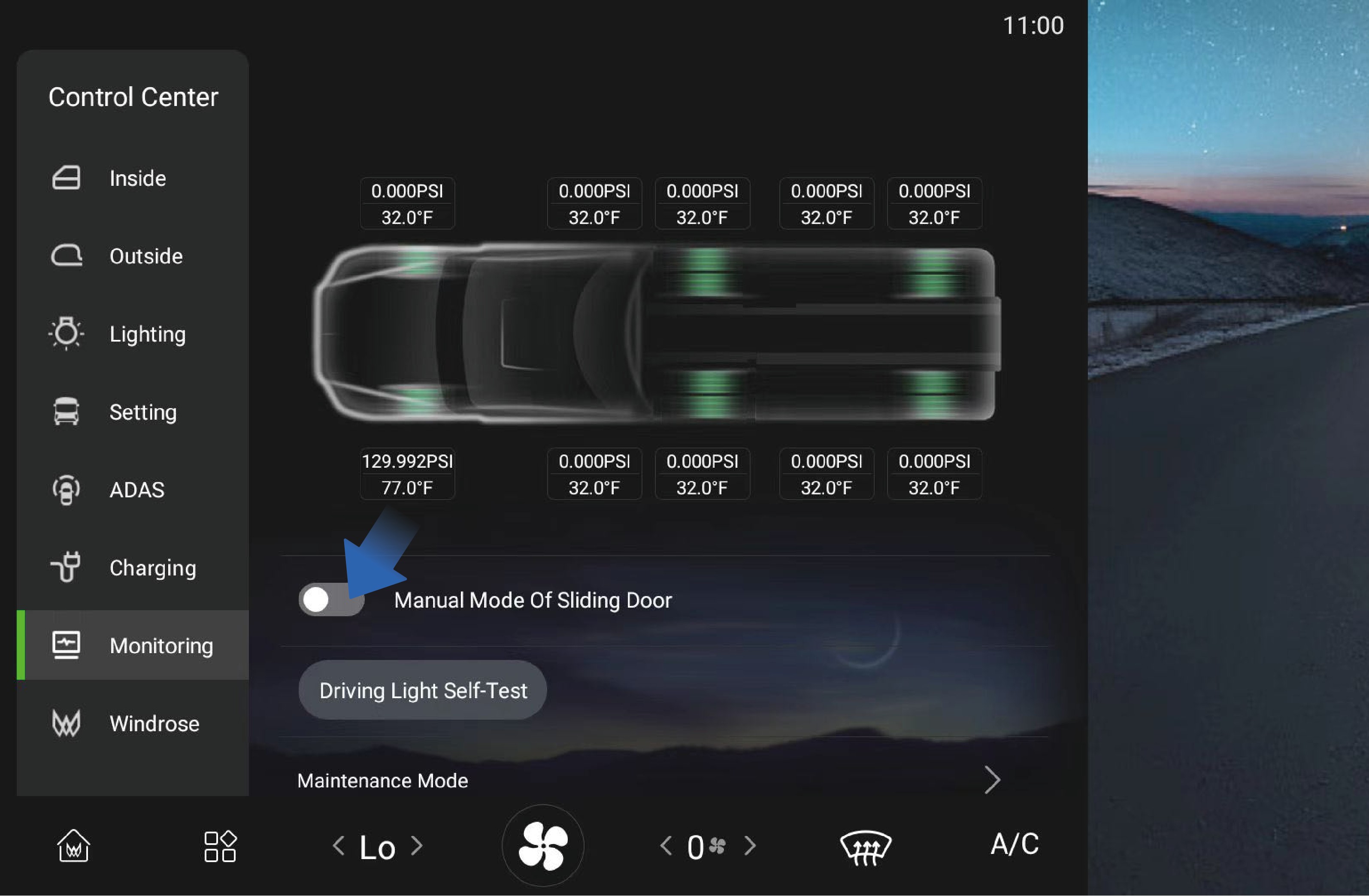

Modo manual da porta deslizante

O modo manual pode ser ativado ou desativado através do ecrã de informações do veículo:

  1. Selecione "Centro de Controlo".

  2. Mude para a interface "Monitorização".

  3. Selecione "Modo Manual da Porta Deslizante".

Quando o modo manual estiver ativado, a porta deslizante só pode ser operada manualmente.

Função anti-esmagamento da Porta Deslizante

Durante o fecho automático, se a porta deslizante detetar um obstáculo, a porta para de fechar e reverte automaticamente para a posição aberta.

↑ Topo

3.A.3Precauções

Aviso

A função anti-esmagamento só está ativa durante a operação de fecho elétrico. Não está ativa quando a porta é operada manualmente.

↑ Topo

3.BCinto de Segurança

Acesso ao Veículo

↑ Topo

O lugar do condutor e o lugar do passageiro da frente estão equipados com cintos de segurança. Os cintos de segurança ajudam a prevenir ou reduzir lesões nos ocupantes durante travagens de emergência ou colisões.

3.B.1Instruções de operação

O cinto de segurança do lugar do condutor está localizado no lado esquerdo do assento do condutor e pode ser puxado diretamente para apertar.

O cinto de segurança do passageiro da frente está localizado no lado direito do assento do passageiro da frente. Quando o lugar do passageiro estiver ocupado, lembre o passageiro de colocar corretamente o cinto de segurança antes de o veículo começar a mover-se.

Utilização Correta do Cinto de Segurança

Observe as seguintes orientações ao colocar um cinto de segurança:

• A parte abdominal do cinto deve assentar baixa sobre a bacia (ancas) e não sobre o abdómen.

• O cinto deve ajustar-se firmemente ao corpo sem torções.

• A parte do ombro deve passar pelo meio do ombro.

• Nunca posicione o cinto sobre o pescoço ou por baixo do braço.

• Após apertar o cinto de segurança, puxe a parte do ombro para cima para garantir que a parte abdominal assenta firmemente sobre as ancas.

• Verifique sempre se o cinto de segurança está corretamente engatado antes de conduzir.

Lembrete do Cinto de Segurança

Se o cinto de segurança do condutor não estiver apertado, a luz de aviso do cinto de segurança no painel de instrumentos acenderá.

Assim que o condutor apertar o cinto de segurança, a luz de aviso apagará.

Limpeza dos Cintos de Segurança

Se um cinto de segurança ficar sujo, limpe-o com água e sabão suave.

1. Puxe o cinto de segurança completamente para fora e fixe-o no lugar.

2. Aplique uma solução de sabão suave na área contaminada.

3. Limpe suavemente o cinto com uma escova ou pano macio.

4. Enxágue com água limpa se necessário.

5. Deixe o cinto de segurança secar completamente antes de o recolher.

Não recolha um cinto de segurança molhado para o mecanismo de retração.

↑ Topo

3.B.2Precauções

Aviso

Todos os ocupantes devem usar os cintos de segurança corretamente enquanto o veículo estiver em movimento. A utilização correta dos cintos de segurança reduz significativamente o risco de lesões durante travagens de emergência ou colisões.

↑ Topo

3.CVidros Elétricos

Acesso ao Veículo

↑ Topo

Os vidros laterais podem ser operados através dos interruptores de controlo dos vidros localizados no lado esquerdo do painel de instrumentos ou no painel de controlo da cama.

O veículo está equipado com uma função de fecho automático dos vidros. Quando o veículo for desligado e bloqueado, os vidros fecharão automaticamente se não estiverem completamente fechados.


3.C.1 Instruções de operação

Ajuste dos vidros através do botão de combinação

  1. Interruptor de controlo do vidro esquerdo: Prima e mantenha premidos os botões de interruptor para cima e para baixo para controlar a abertura do vidro esquerdo; Prima e solte o botão de interruptor do vidro esquerdo para cima e para baixo para subir ou descer o vidro esquerdo com um único toque.

  2. Interruptor de controlo do vidro direito: Prima e mantenha premidos os botões de interruptor para cima e para baixo para controlar a abertura do vidro direito; Prima e solte o botão de interruptor do vidro direito para cima

e para baixo para subir ou descer o vidro direito com um único toque.

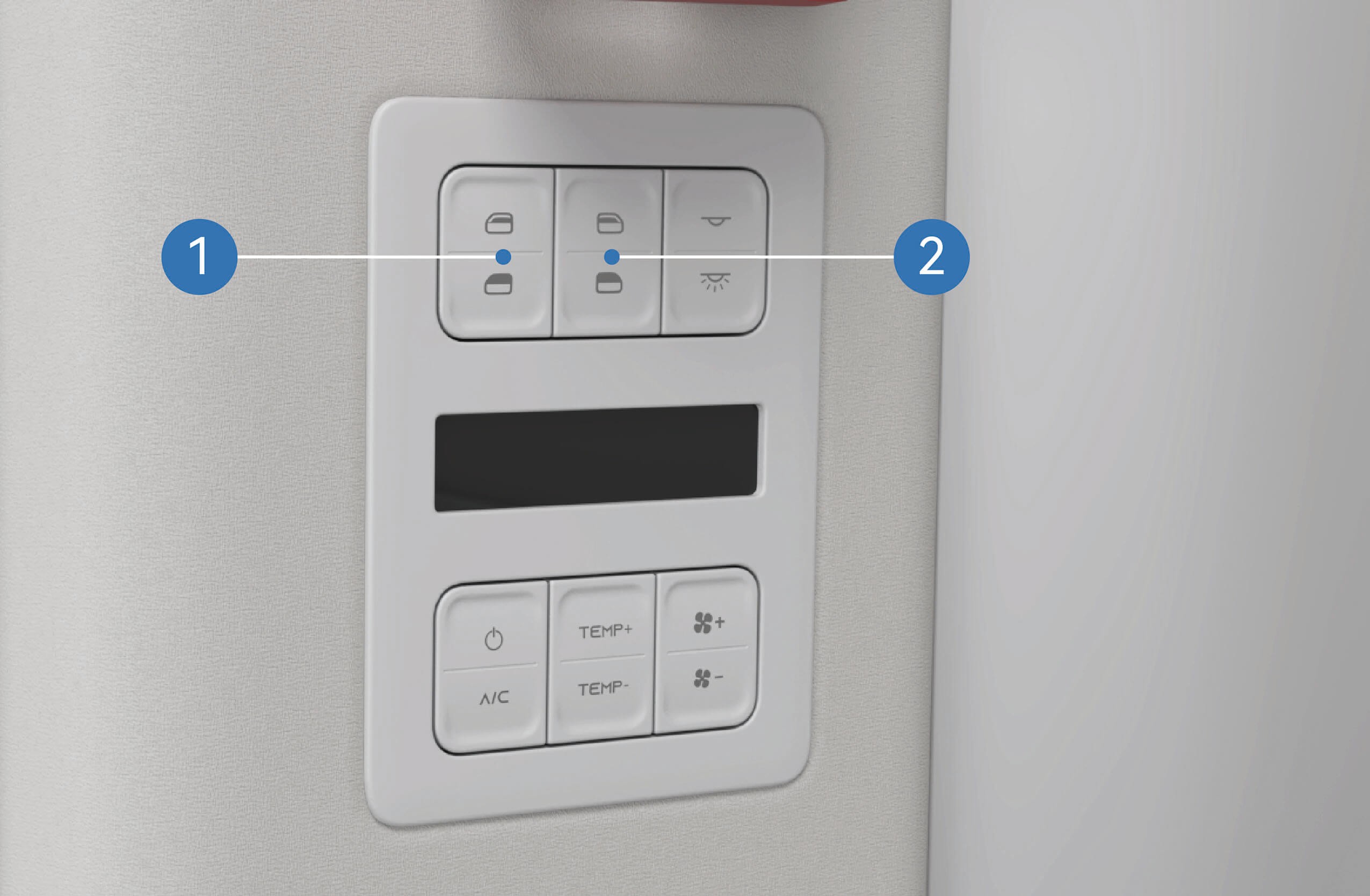

Ajuste dos vidros através do interruptor da cama

  1. Interruptor de controlo do vidro esquerdo: Prima e mantenha premidos os botões de interruptor para cima e para baixo

para fechar ou abrir automaticamente o vidro por completo (subida/descida com um único toque).

↑ Topo

3.C.2Precauções

Aviso
Nota

Remova a neve e o gelo da superfície do vidro atempadamente para evitar bloqueios durante o movimento do vidro ou impedir que o vidro abra e feche normalmente.

Botões de interruptor para controlar a abertura do vidro esquerdo;

Prima e solte rapidamente os dois botões respetivamente para fechar ou abrir automaticamente o vidro por completo (subida/descida com um único toque).

  1. Interruptor de controlo do vidro direito: Prima e mantenha premidos os botões de interruptor para cima e para baixo para controlar a abertura do vidro direito; Prima e solte rapidamente os dois botões respetivamente para

↑ Topo

3.DCortina de Privacidade da Cama*

Acesso ao Veículo

↑ Topo

A área de cama está equipada com calhas para cortinas de privacidade que permitem a instalação de cortinas de privacidade. As cortinas ajudam a proporcionar privacidade e a reduzir a luz solar na área de cama.

* Esta funcionalidade está disponível apenas em determinados modelos de veículo.

3.D.1Instruções de operação

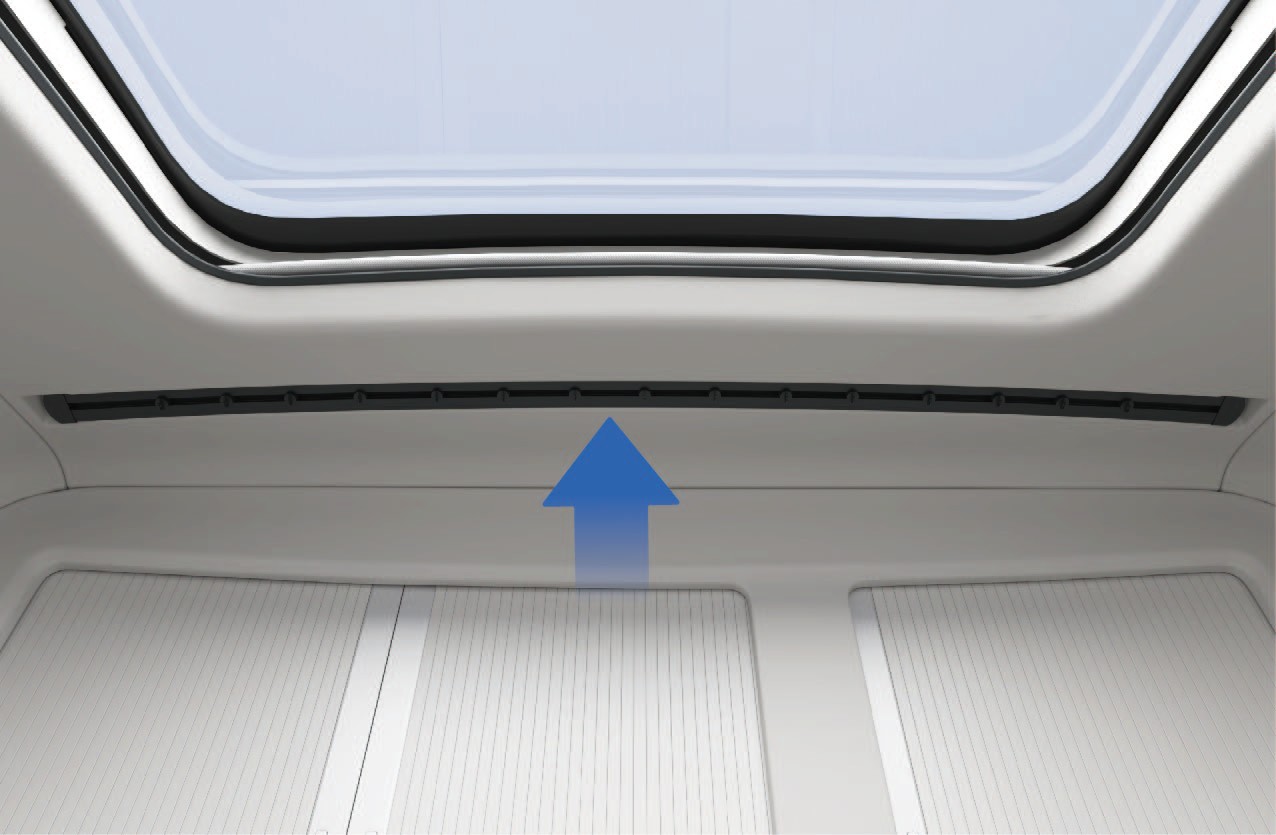

Calha para cortina de privacidade da cama

As calhas estão instaladas no teto acima da área de cama. As cortinas de privacidade podem ser colocadas nas calhas conforme necessário.

Cortina de privacidade da cama*

Quando instaladas, as cortinas de privacidade podem ser corridas pela área de cama para proporcionar privacidade e bloquear a luz solar durante o descanso.

↑ Topo

3.D.2Precauções

Aviso

Não puxe a cortina de privacidade com força excessiva para evitar que caia.

↑ Topo

3.ETeto Panorâmico

Acesso ao Veículo

↑ Topo

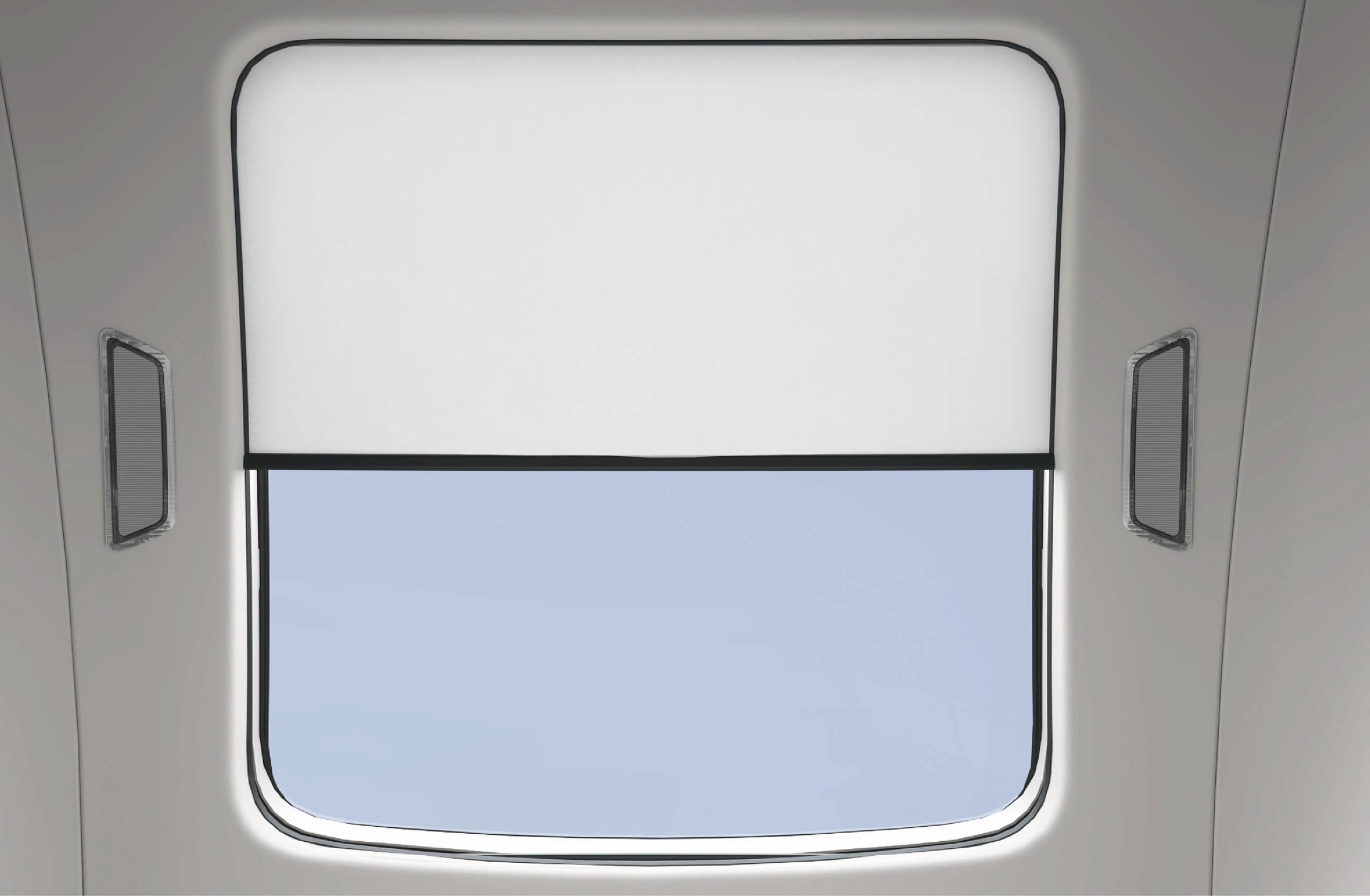

O veículo está equipado com um teto panorâmico e um estore elétrico. O teto panorâmico é fixo e não operável. Permite a entrada de luz natural na cabina e proporciona uma vista para o exterior. O estore pode ser aberto ou fechado para bloquear a luz solar quando necessário.

3.E.1Instruções de operação

O estore do teto panorâmico pode ser operado através do ecrã de informações do veículo.

Precauções

Aviso
↑ Topo

3.FEstore Elétrico do Para-brisas

Acesso ao Veículo

↑ Topo

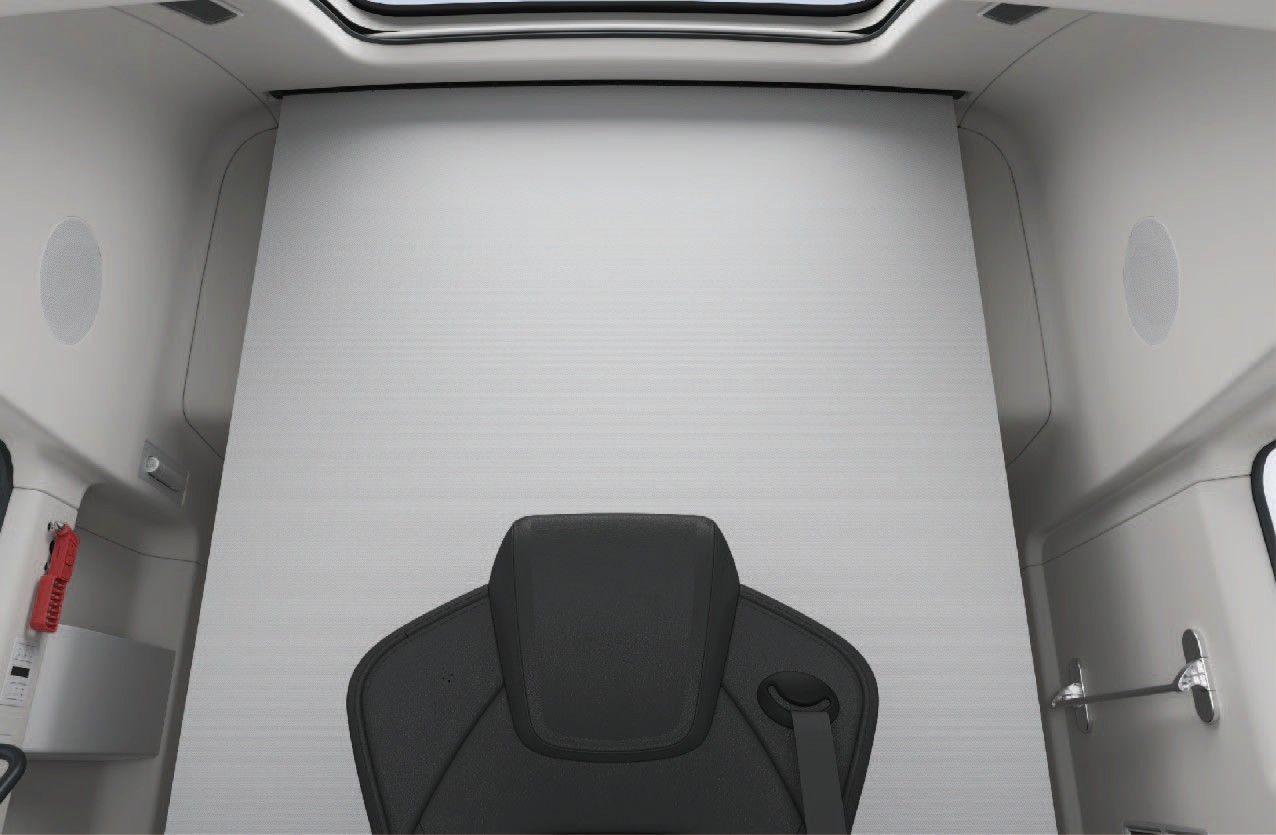

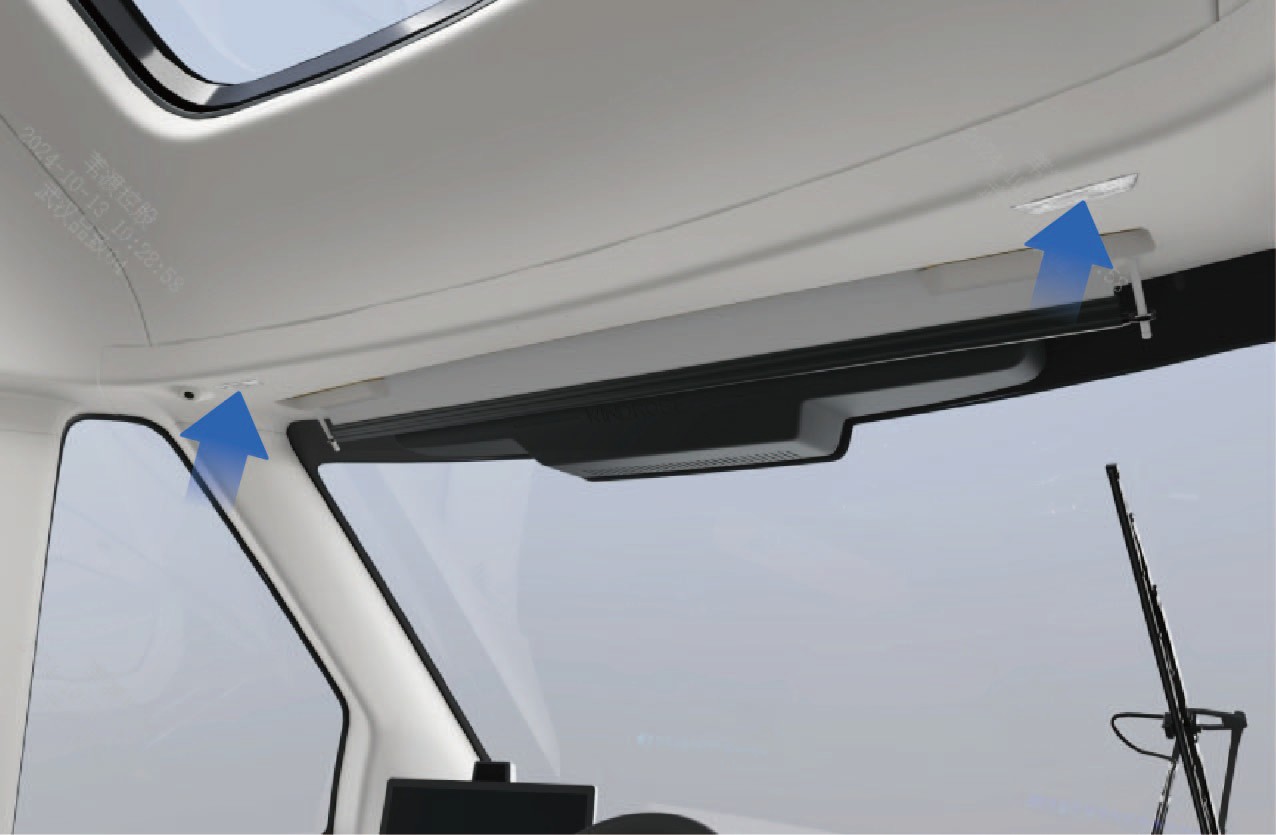

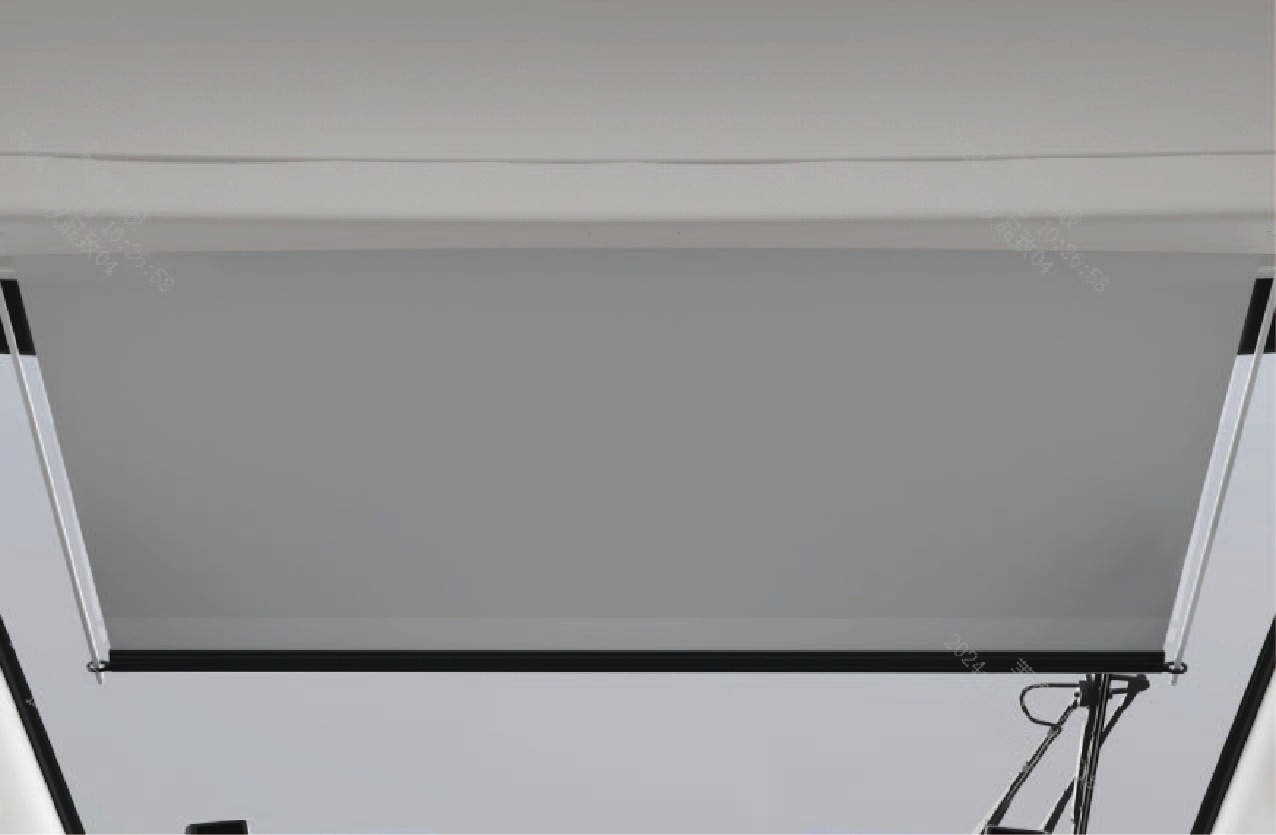

Ao conduzir em direção à luz solar intensa, o estore elétrico do para-brisas pode ser utilizado para reduzir o encandeamento e melhorar o conforto de condução.

3.F.1Instruções de operação

O estore elétrico do para-brisas pode ser operado através dos interruptores de controlo localizados no lado esquerdo do painel de instrumentos.

  1. Interruptor de descida do estore

Prima e mantenha premido este interruptor para baixar o estore do para-brisas. Solte o interruptor para parar o movimento.

  1. Interruptor de subida do estore

Prima e mantenha premido este interruptor para subir o estore do para-brisas. Solte o interruptor para parar o movimento.

  1. Precauções

Aviso

Não puxe manualmente o estore elétrico do para-brisas para evitar danos.

Nota

Ao utilizar o estore, certifique-se de que este não interfere com o campo de visão efetivo.

↑ Topo

3.GCama Interior

Acesso ao Veículo

↑ Topo

No veículo, existem camas para o condutor e passageiros descansarem.

3.G.1Instruções de operação

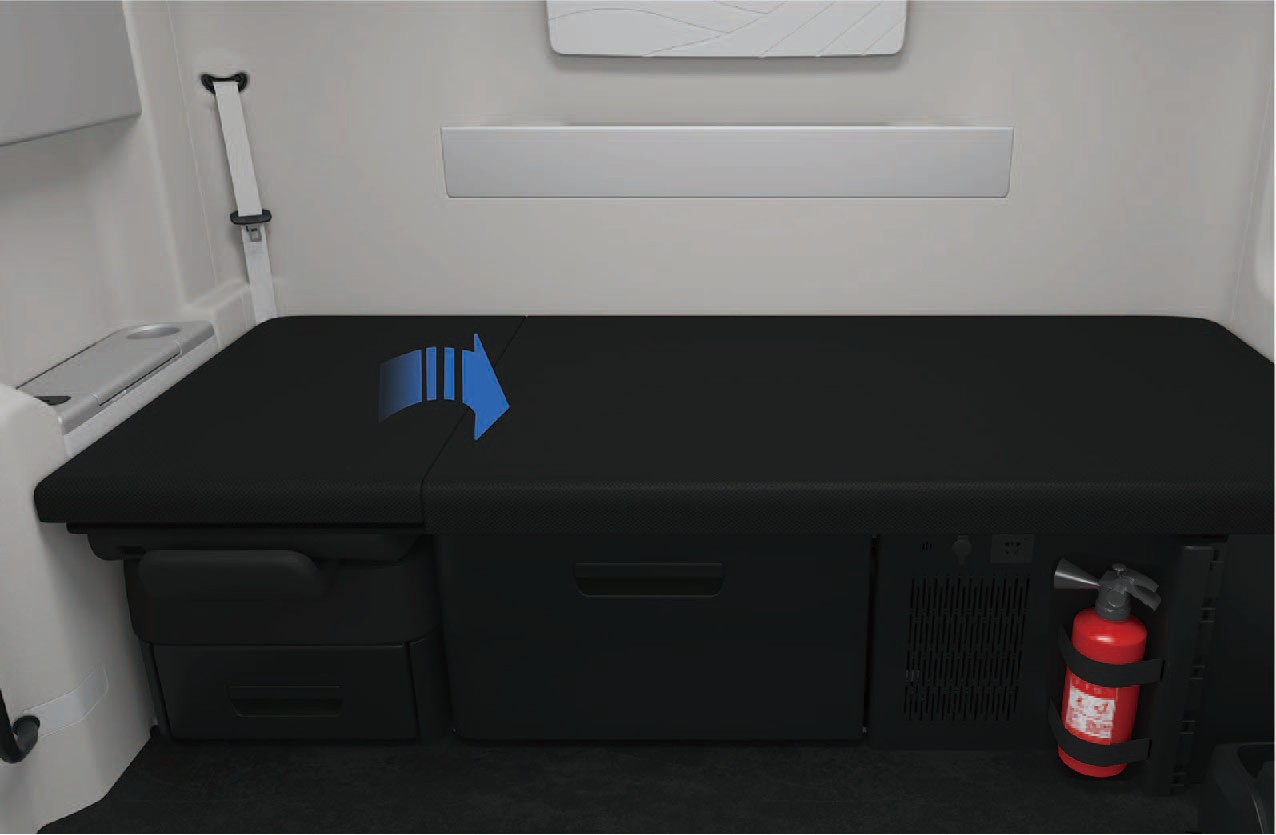

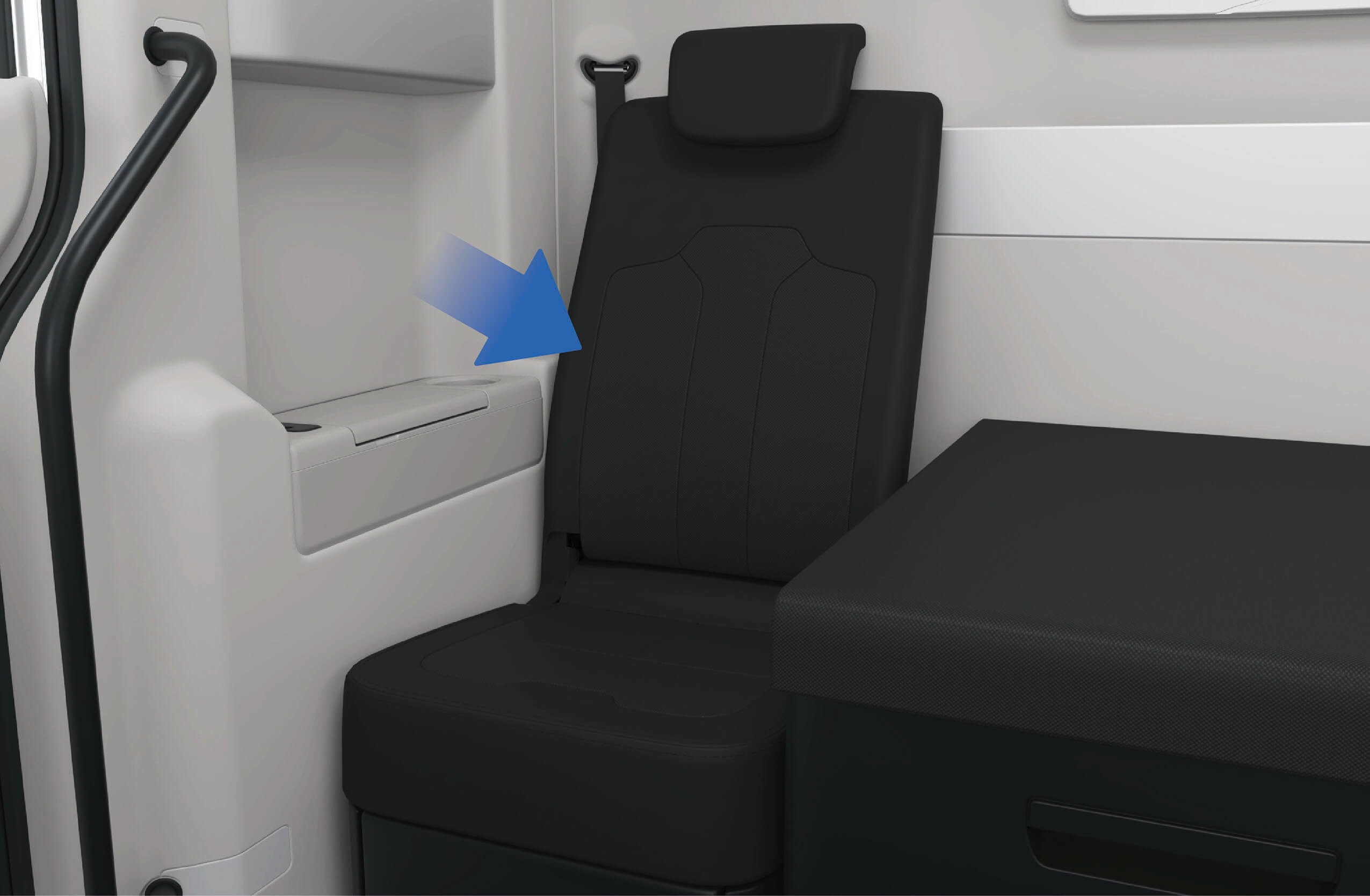

A almofada superior direita da cama pode ser virada e dobrada manualmente para a esquerda para dar espaço ao assento do passageiro da frente. Se uma cama de altura ajustável estiver montada no lado direito do veículo, então a almofada superior da cama direita pode ser levantada e fixada manualmente para poder ser utilizada como apoio de cabeça da cama com múltiplas posições. Para baixar a cama, pode levantar a almofada superior da cama direita até à posição mais alta e depois soltá-la.

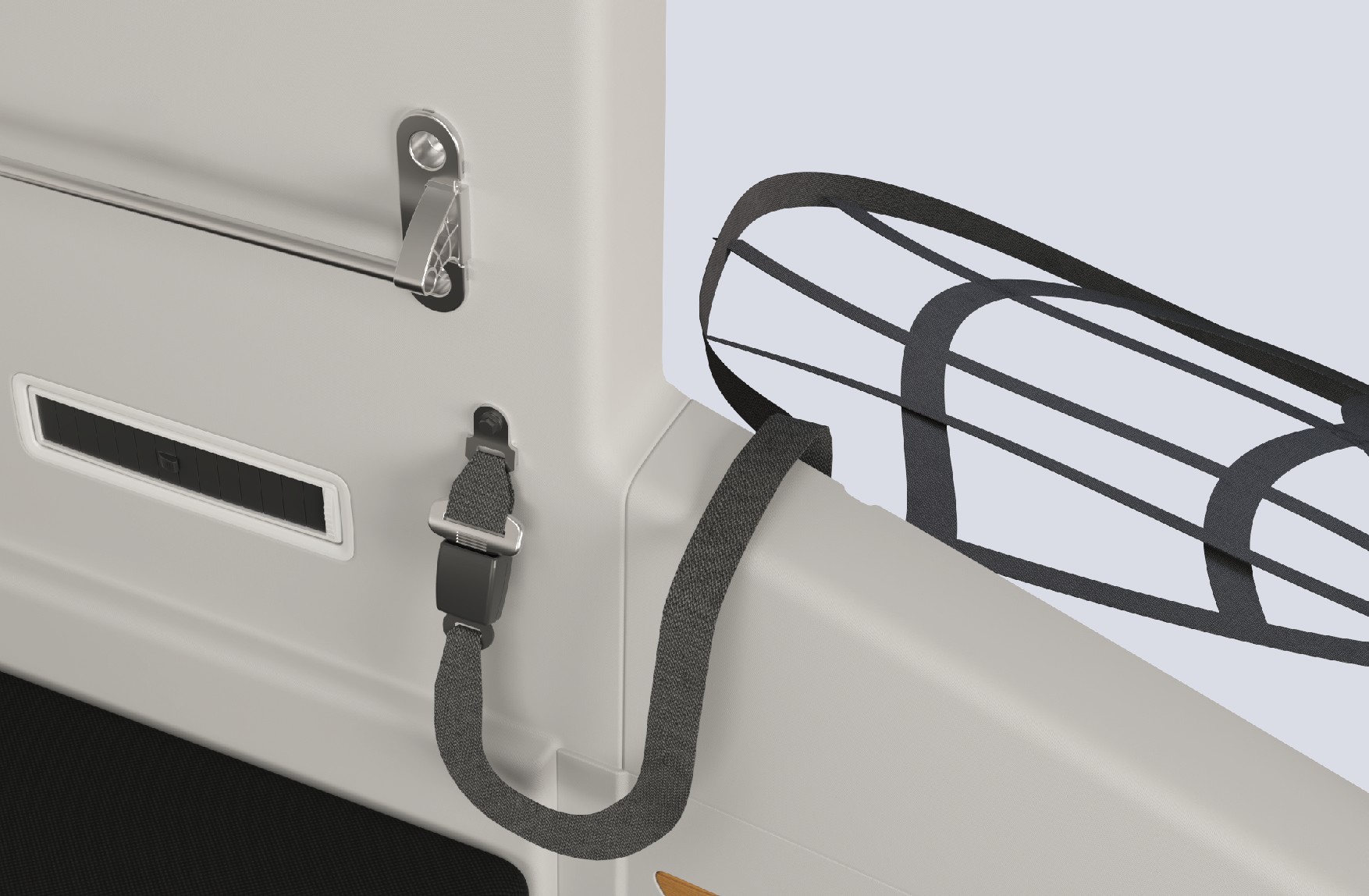

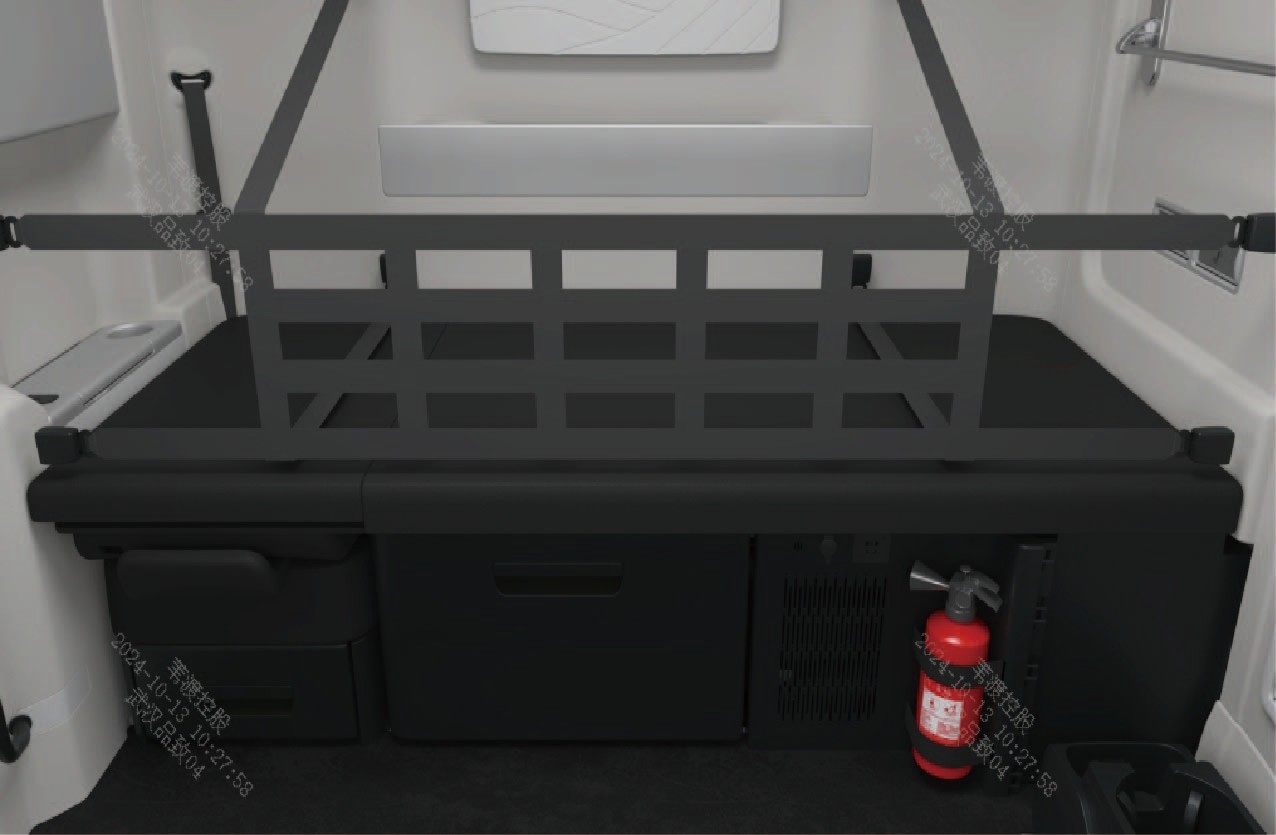

Rede de proteção da cama

O veículo tem uma rede de proteção da cama. Antes de utilizar a cama, desdobre a rede de proteção conforme mostrado na figura e, em seguida, insira as 8 patilhas na parede esquerda, direita e traseira da cama nos 8 fechos nas extremidades esquerda, direita e traseira da rede de proteção, respetivamente, para fixar a rede na posição.

Aviso
↑ Topo

3.HEspelho Retrovisor

Acesso ao Veículo

↑ Topo

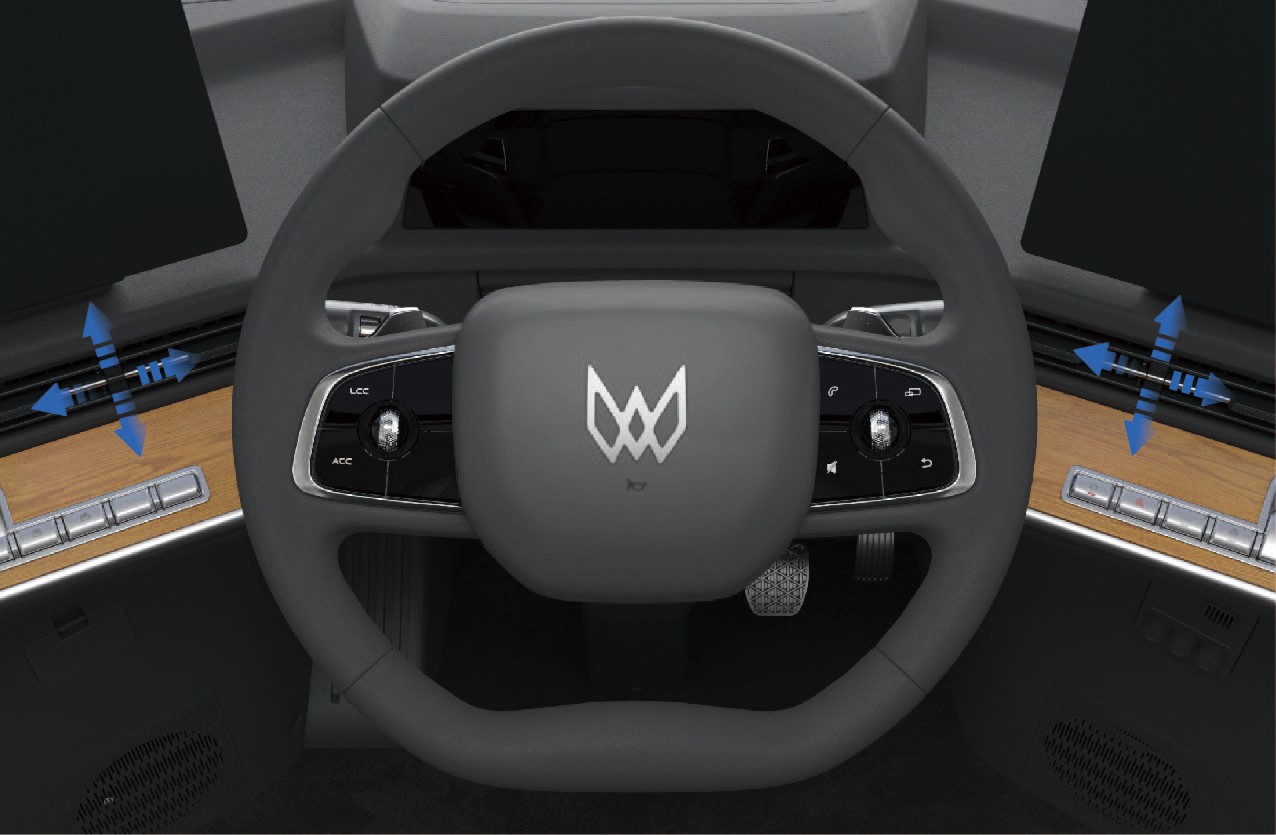

O veículo está equipado com espelhos retrovisores físicos para proporcionar ao condutor uma visão de condução eficiente.

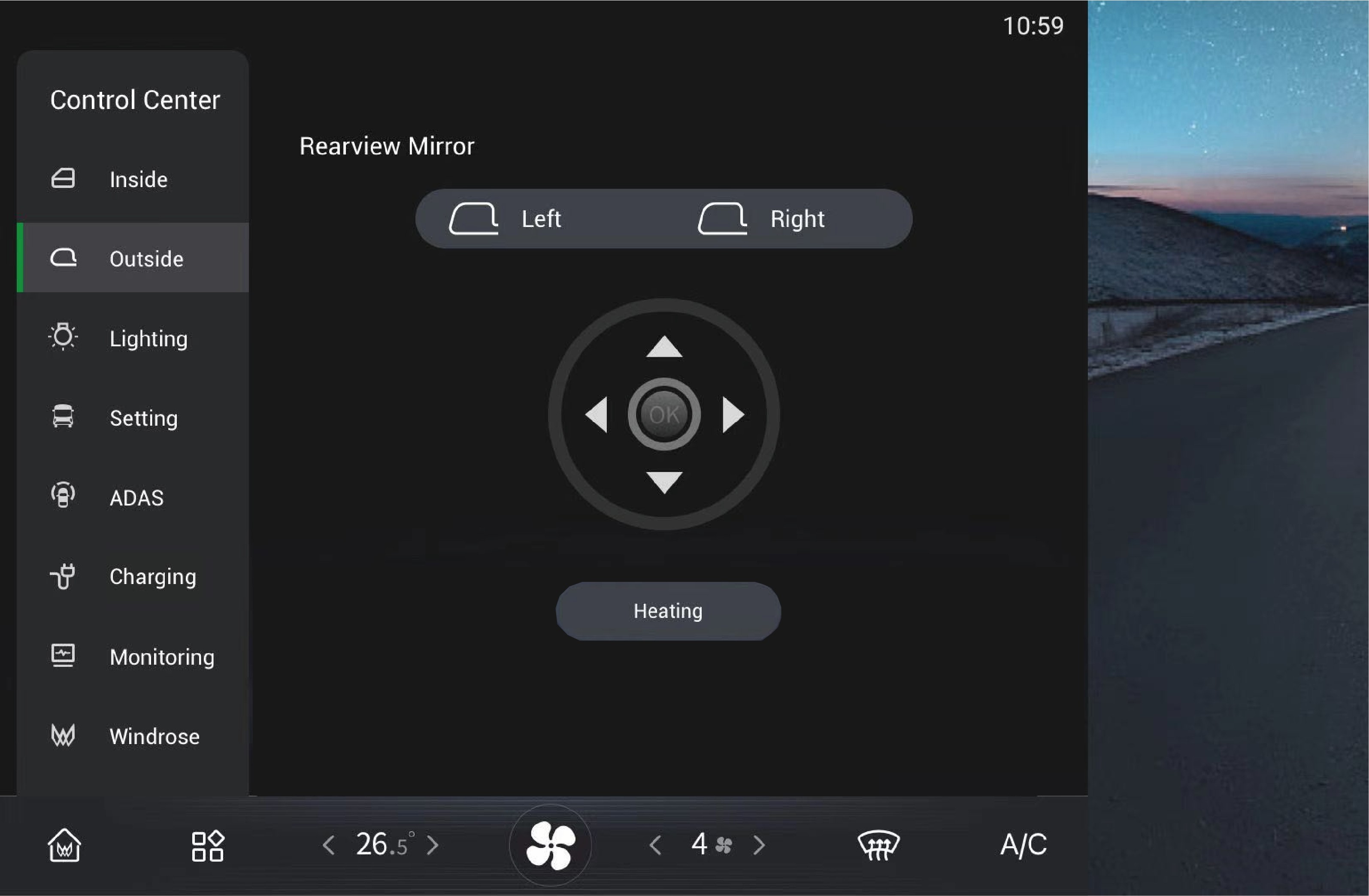

Pode ajustar os espelhos retrovisores físicos selecionando "Centro de Controlo" e mudando para a interface "Exterior" no ecrã de informações do veículo do painel de instrumentos.

Clique para selecionar e ajustar separadamente os espelhos retrovisores físicos esquerdo/direito.

Clique para selecionar esta opção e os espelhos retrovisores físicos serão

aquecidos para descongelar e desembaçar. Clique novamente para desligar, ou

será desligado automaticamente após o desligamento do veículo.

Aviso

3.IPorta-copos

Acesso ao Veículo

↑ Topo

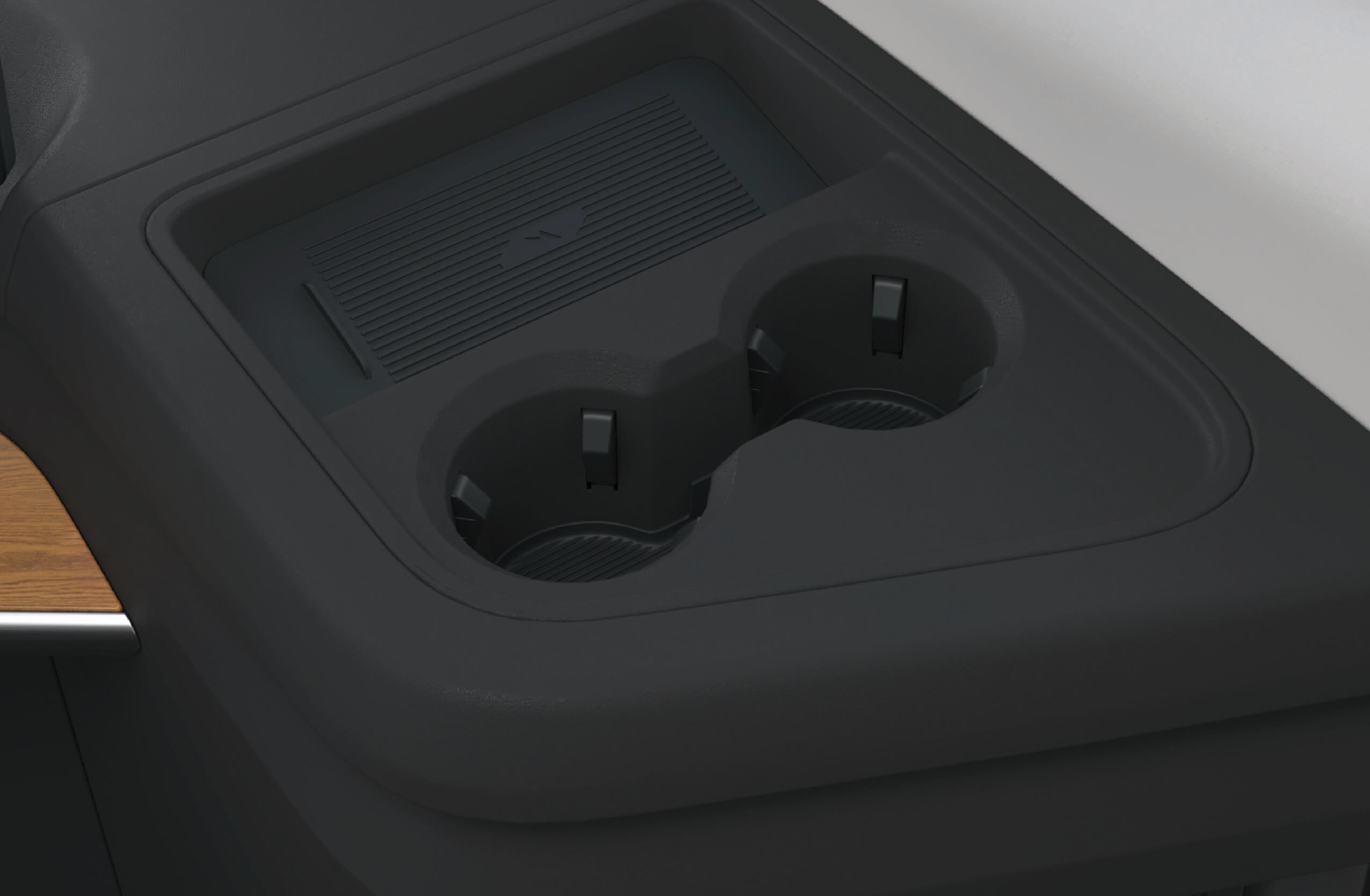

Os porta-copos estão posicionados nos lados esquerdo e direito do painel de instrumentos separadamente, bem como no apoio de braço do assento do passageiro da frente, para que possa colocar um copo de água ou recipiente de bebida no porta-copos correspondente.

3.I.1Precauções

Aviso

Não coloque bebidas quentes no porta-copos sem estarem bem tapadas. Caso contrário, podem derramar quando o veículo embater em irregularidades, causando ferimentos pessoais ou danos nos componentes do veículo.

Nota
↑ Topo

3.JCinzeiro

Acesso ao Veículo

↑ Topo

Existe um cinzeiro no veículo para a comodidade de armazenar pontas de cigarro e cinzas.


3.J.1 Instruções de operação

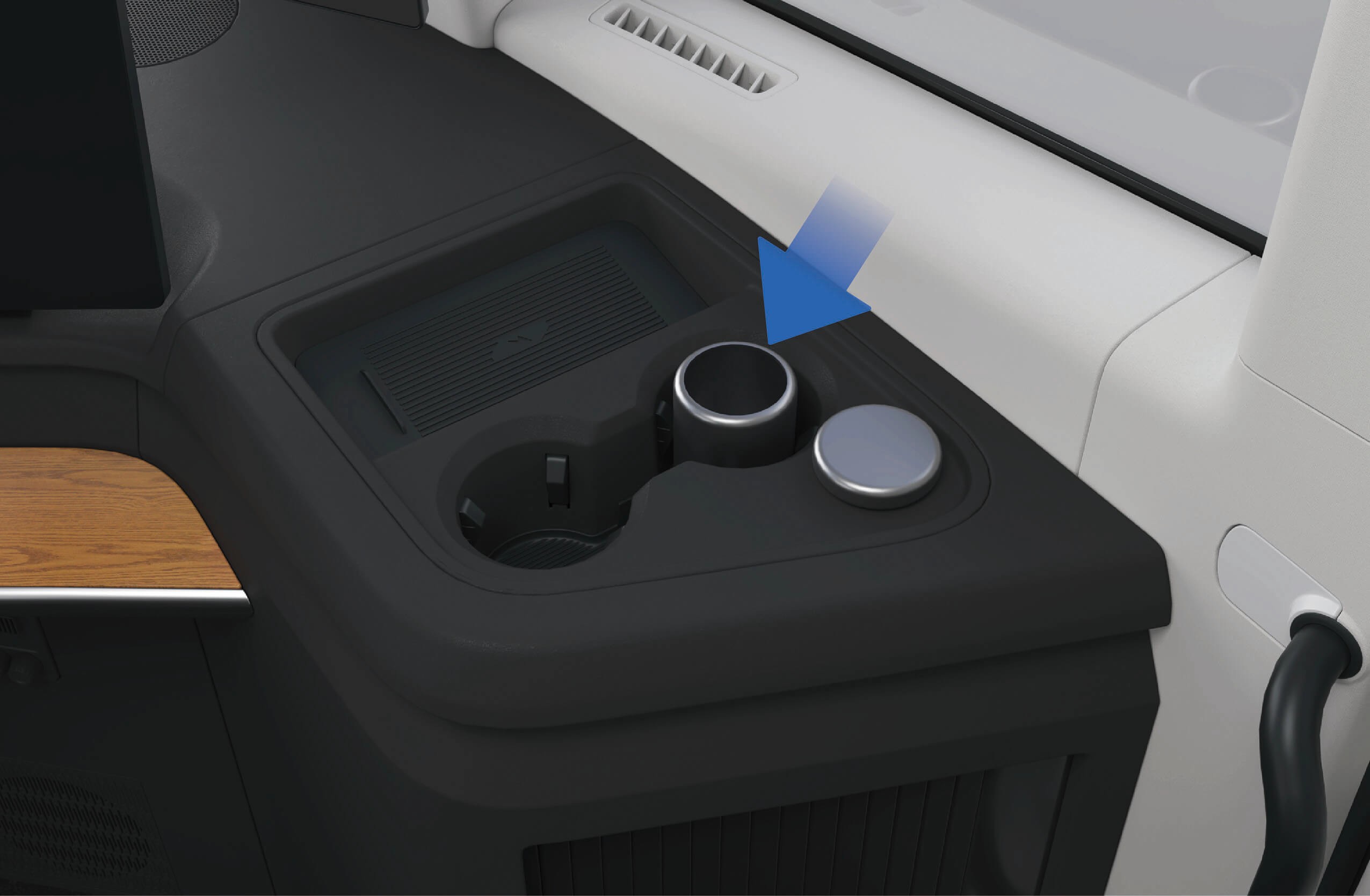

O cinzeiro está montado no porta-copos do lado direito do painel de instrumentos. Pode colocar o cinzeiro noutras posições de acordo com as suas necessidades individuais.

↑ Topo

3.J.2Precauções

Aviso
Nota

Quando terminar de usar o cinzeiro, certifique-se de cobri-lo para evitar derramamento de pontas de cigarro ou cinzas.

↑ Topo

3.KCaixa de Ferramentas Lateral

Acesso ao Veículo

↑ Topo

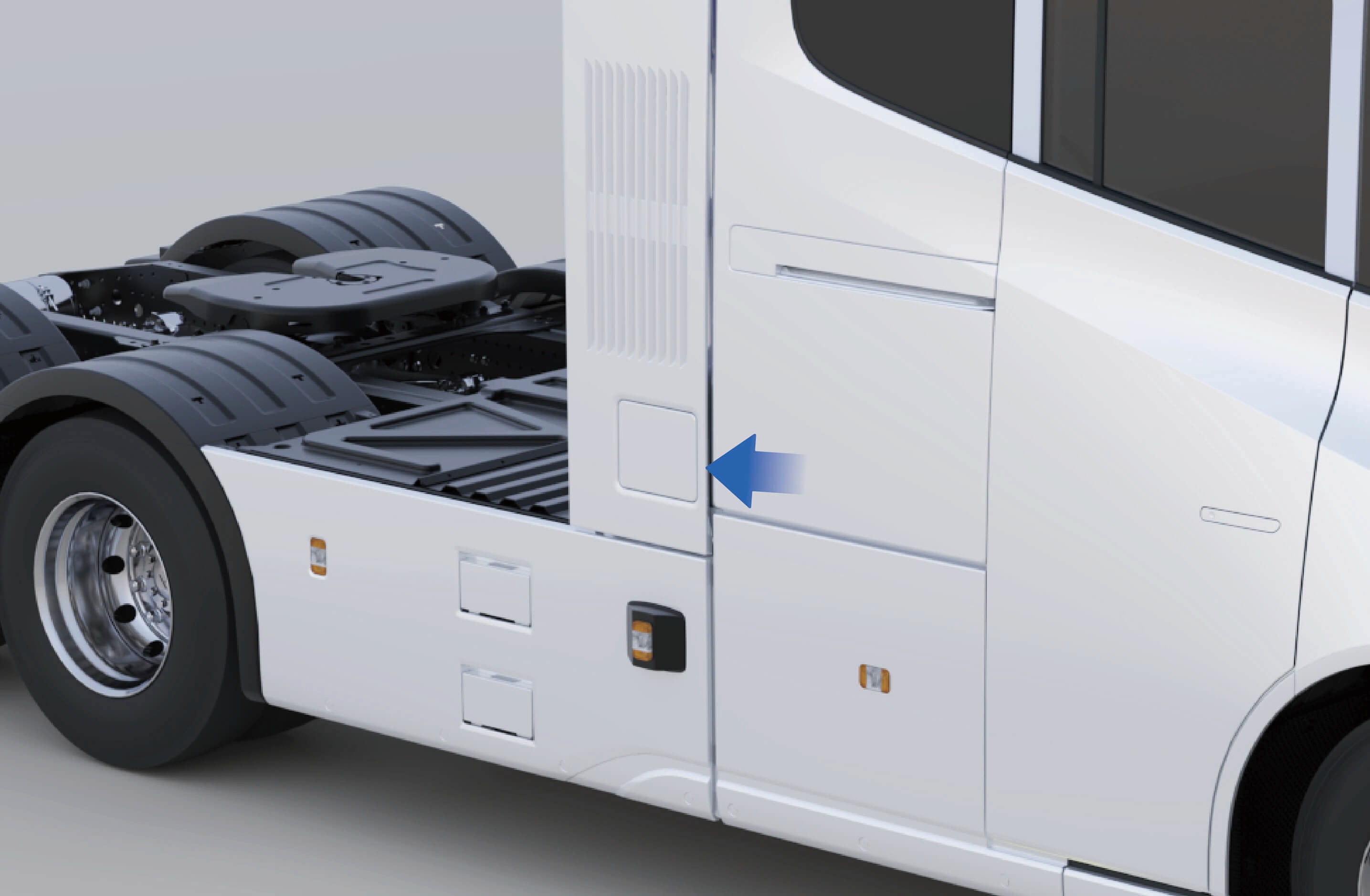

As ferramentas do condutor do veículo estão guardadas na caixa de ferramentas no lado esquerdo do veículo para utilização em caso de emergência.

3.K.1Instruções de operação

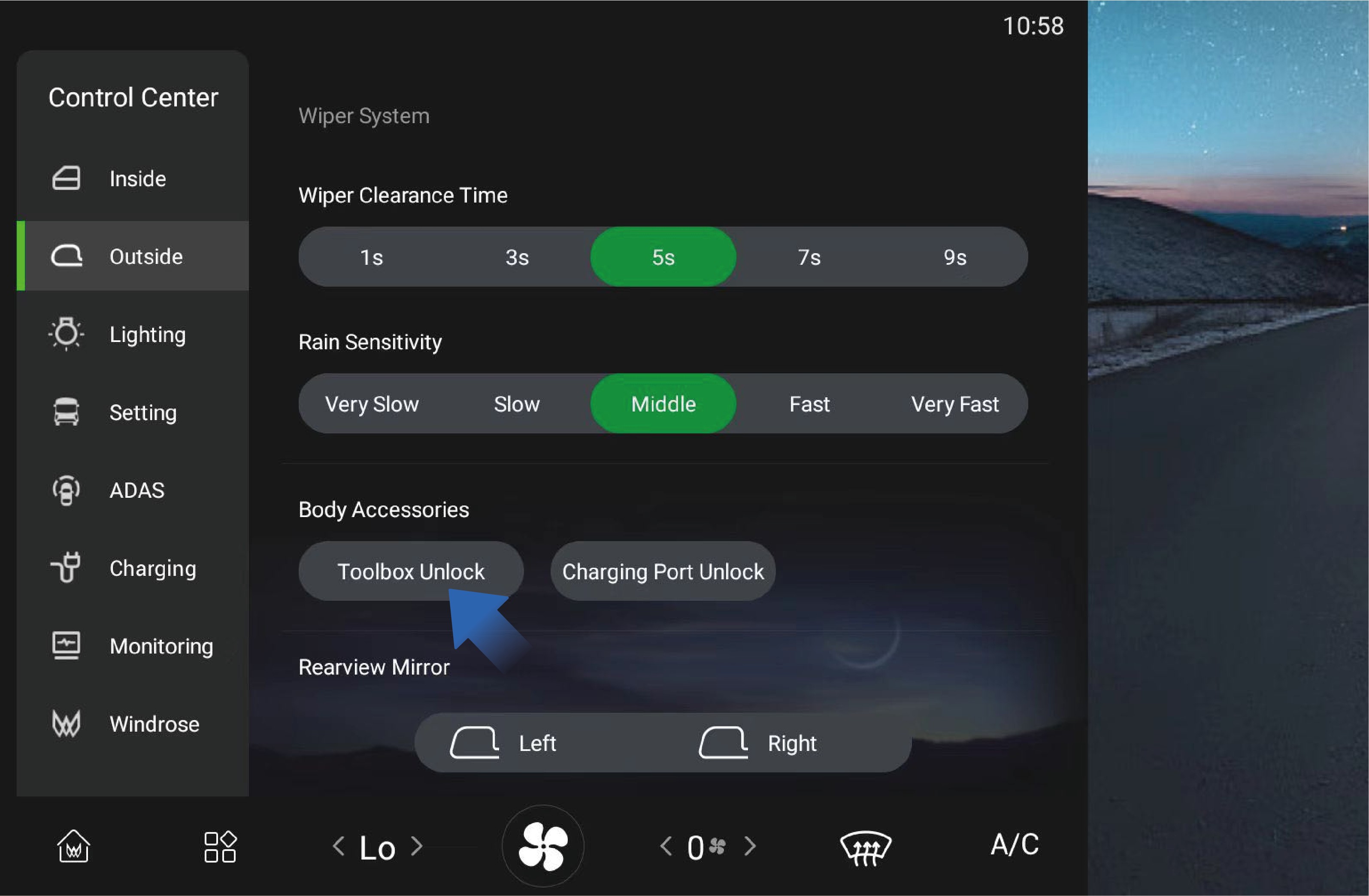

Pode desbloquear a caixa de ferramentas selecionando "Centro de Controlo", mudando para a interface "Exterior" e clicando no botão "Desbloquear Caixa de Ferramentas" no ecrã de informações do veículo do painel de instrumentos. A caixa de ferramentas é fechada manualmente pelo exterior do veículo.

Existe uma luz na caixa de ferramentas, que se acende automaticamente quando a caixa é aberta e se apaga automaticamente quando a caixa é fechada.

↑ Topo


3.K.2 Precauções

Aviso

Mantenha a caixa de ferramentas fechada durante a condução para evitar acidentes.

↑ Topo

3.LCompartimentos de Arrumação Interior

Acesso ao Veículo

↑ Topo

Existem múltiplos compartimentos de arrumação no veículo para guardar itens de diferentes tamanhos.

3.L.1Instruções de operação

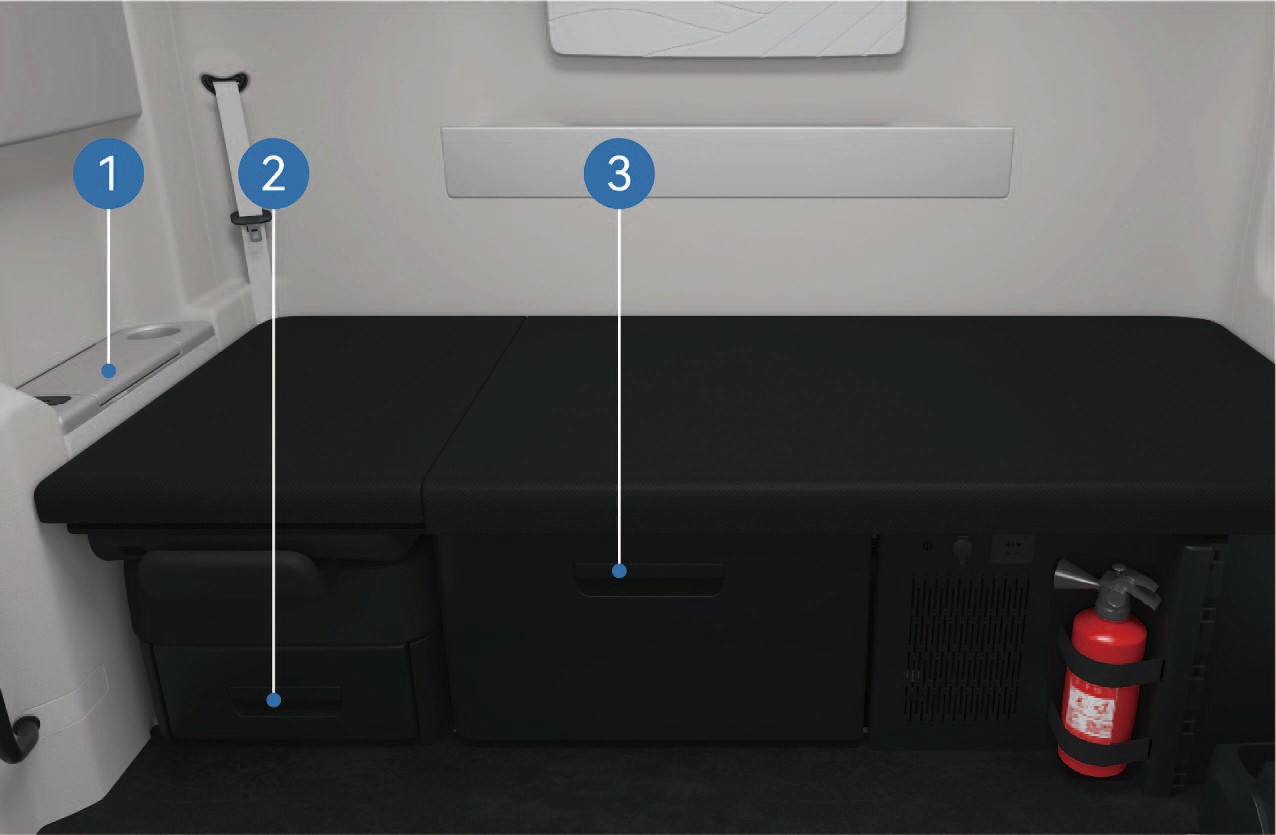

Existe um compartimento de arrumação no canto inferior direito do painel de instrumentos onde pode guardar itens.

  1. Compartimento de arrumação no lado direito do assento do passageiro da frente

  2. Compartimento de arrumação por baixo do assento do passageiro da frente

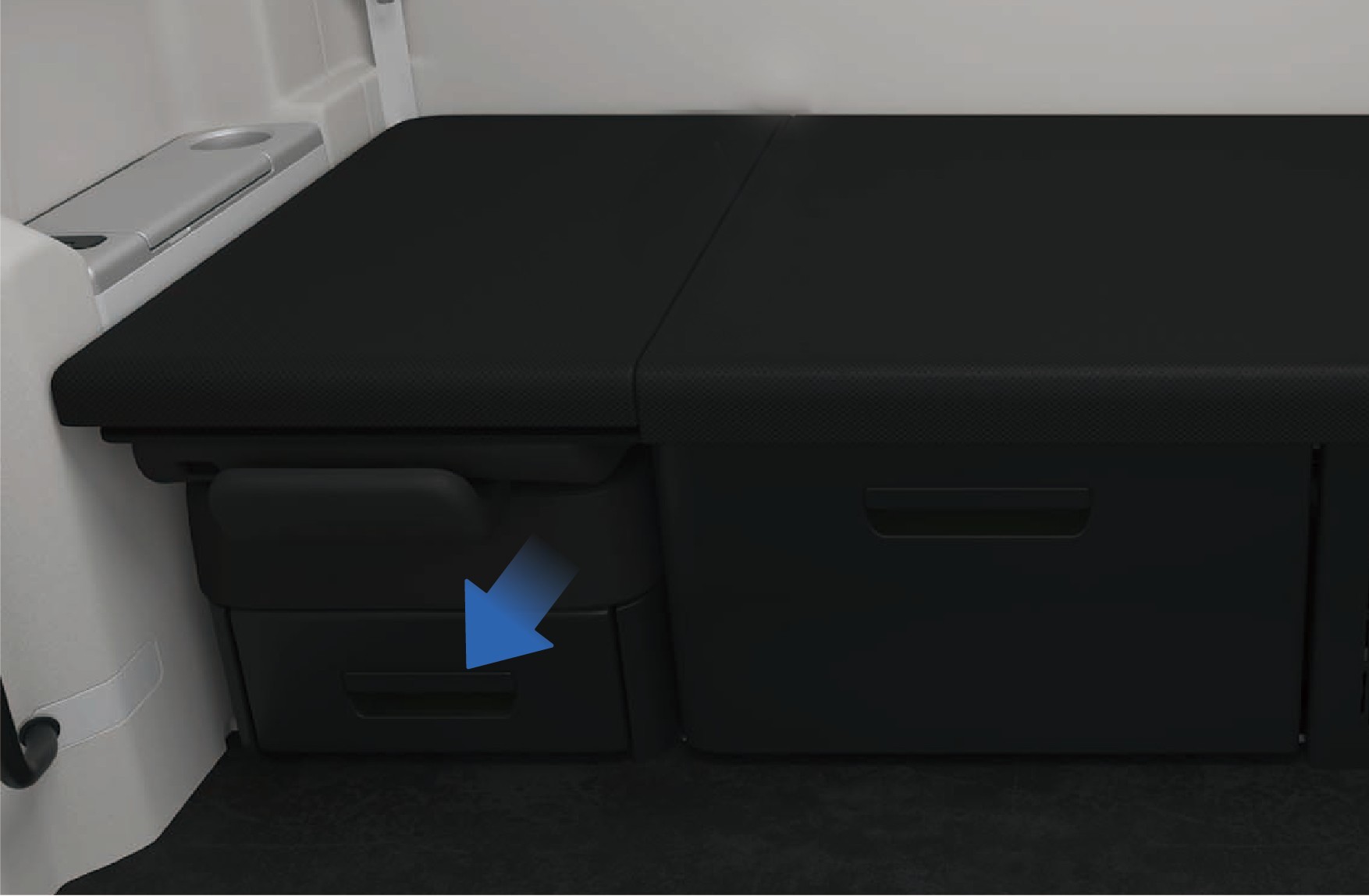

  3. Compartimento de arrumação por baixo da cama

Podem ser encontrados compartimentos de arrumação por baixo da cama e do assento do passageiro da frente. Pode puxá-los para fora para os utilizar. Existe um compartimento de arrumação no lado direito do assento do passageiro da frente onde pode guardar itens mais pequenos.

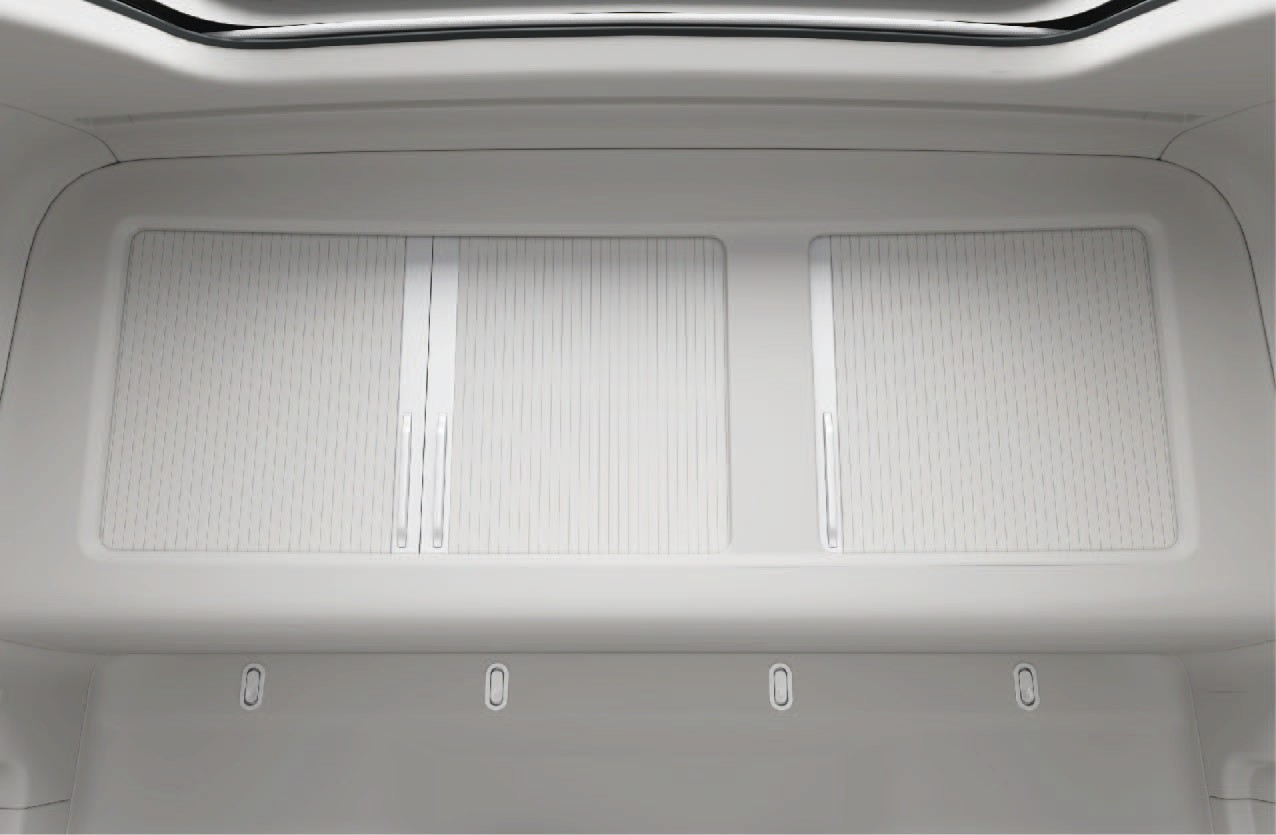

Existe um compartimento de arrumação acima da cama. A luz no compartimento acenderá automaticamente quando o compartimento for aberto e apagará automaticamente quando o compartimento for fechado. A capacidade máxima do compartimento de arrumação grande acima da cama é de 25 kg, e a do compartimento de arrumação pequeno é de 15 kg.

Nos veículos sem AR-HUD, existe um compartimento de arrumação na localização do AR-HUD onde pode colocar itens mais pequenos. Coloque itens pequenos e leves em vez de objetos pontiagudos na caixa para evitar danos no revestimento interior da caixa.

↑ Topo

3.L.2Precauções

Nota

Certifique-se de que os compartimentos de arrumação estão fechados antes de conduzir, para evitar danos nos itens ou ferimentos pessoais caso os itens caiam de cima durante a condução.

↑ Topo

3.MBolsa em Rede

Acesso ao Veículo

↑ Topo

Existe uma bolsa em rede no lado inferior esquerdo do veículo para guardar alguns itens mais pequenos.

3.M.1Instruções de operação

↑ Topo


3.M.2 Precauções

Nota

Não coloque objetos pontiagudos na bolsa em rede para evitar danos na bolsa ou ferimentos no condutor.

3.NPorta-revistas e Jornais

Acesso ao Veículo

↑ Topo

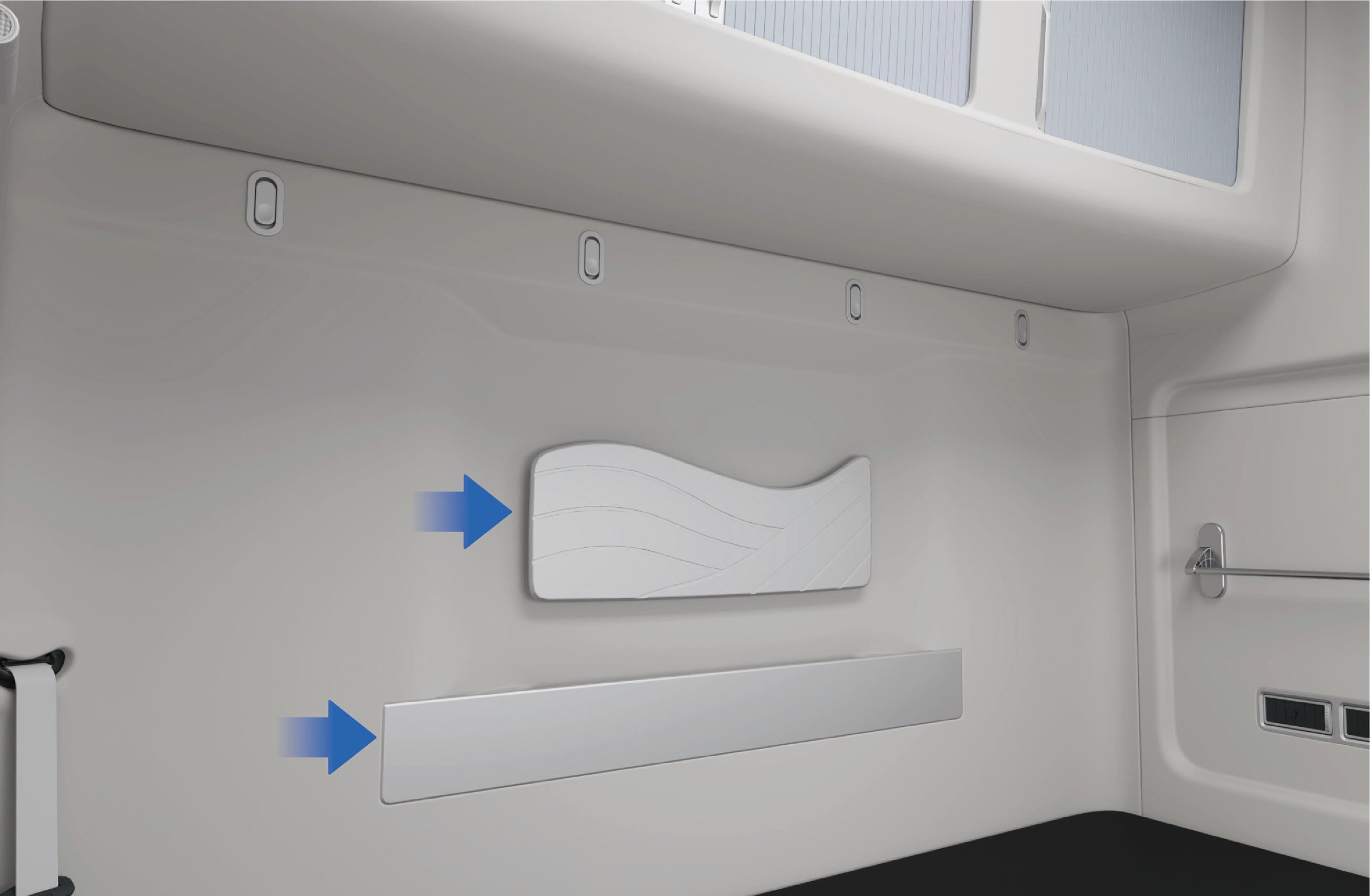

Existe uma bolsa para jornais e revistas nas costas do assento do condutor, que pode ser utilizada para guardar itens pequenos como jornais e mapas.

Ao lado da cama, existe um porta-revistas e jornais onde pode guardar jornais, revistas e outros itens.

cama

3.N.1Precauções

Nota

O porta-revistas e jornais fixado à cama só pode conter itens como jornais e revistas. Itens pequenos, se colocados na bolsa, não podem ser retirados da bolsa.

↑ Topo

3.OCabide

Acesso ao Veículo

↑ Topo

Existe um cabide acima da cama que é utilizado para pendurar roupas.

3.O.1Instruções de operação

↑ Topo


3.O.2 Precauções

Nota

O cabide só pode suportar roupas leves ou chapéus, etc. Não pendure objetos pesados.

3.PDispositivo de Pendurar

Acesso ao Veículo

↑ Topo

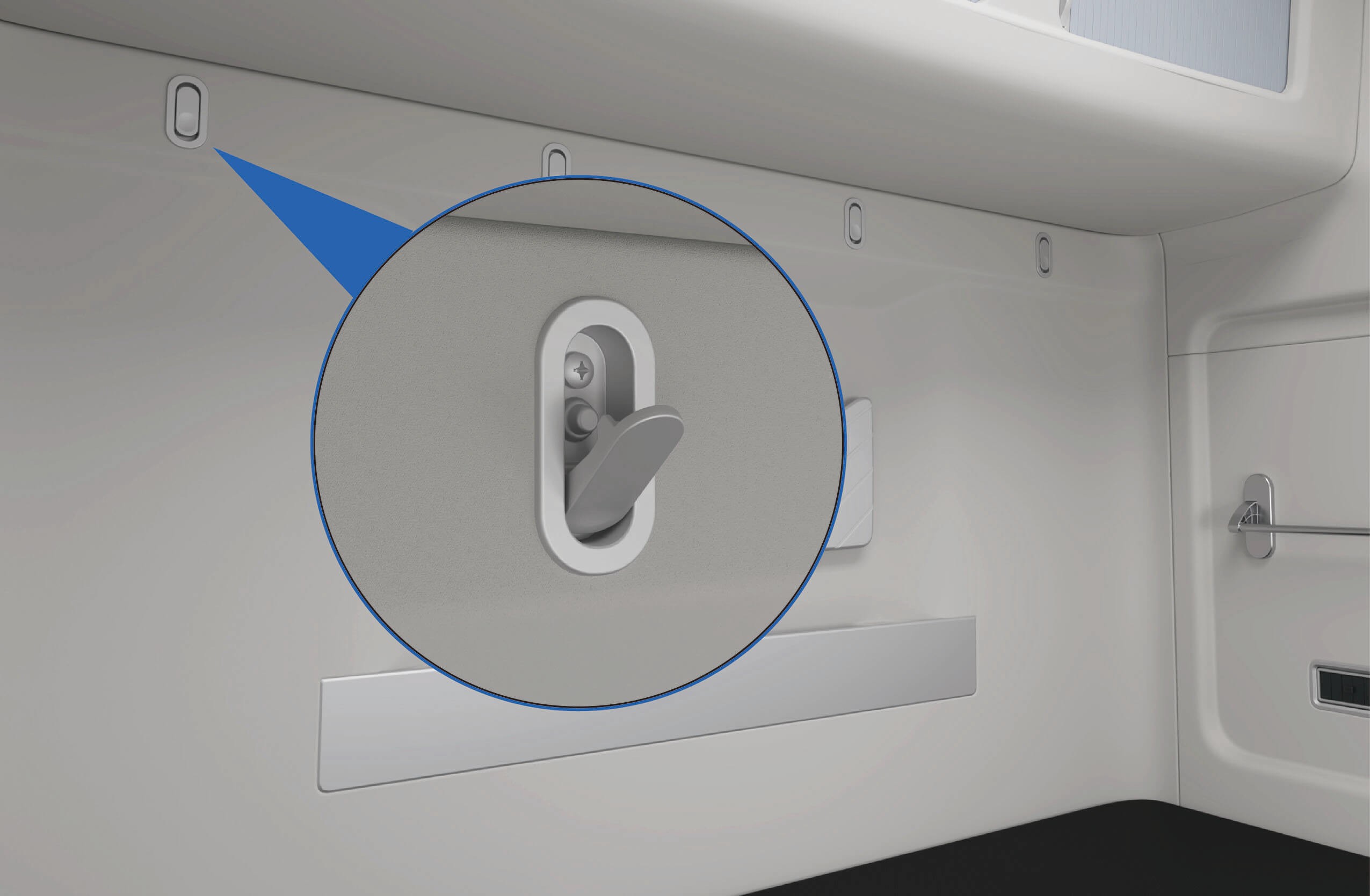

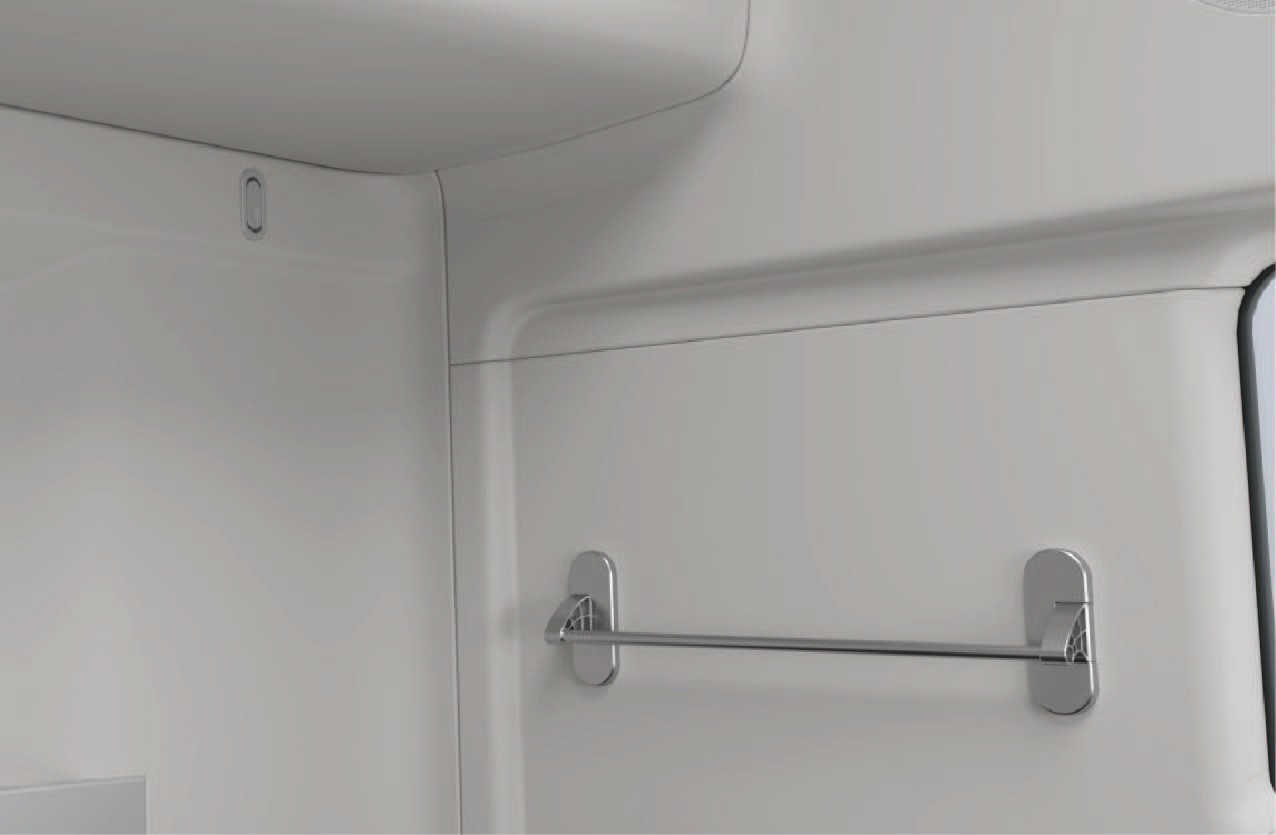

Existe um dispositivo de pendurar no lado da cama que pode ser utilizado para pendurar toalhas ou roupas pequenas.

3.P.1Instruções de operação

↑ Topo


3.P.2 Precauções

Nota

O dispositivo de pendurar só pode ser utilizado para pendurar toalhas secas ou roupas pequenas. Não pendure objetos pesados para evitar danos no dispositivo de pendurar e causar acidentes.

3.QCarregamento USB

Acesso ao Veículo

↑ Topo

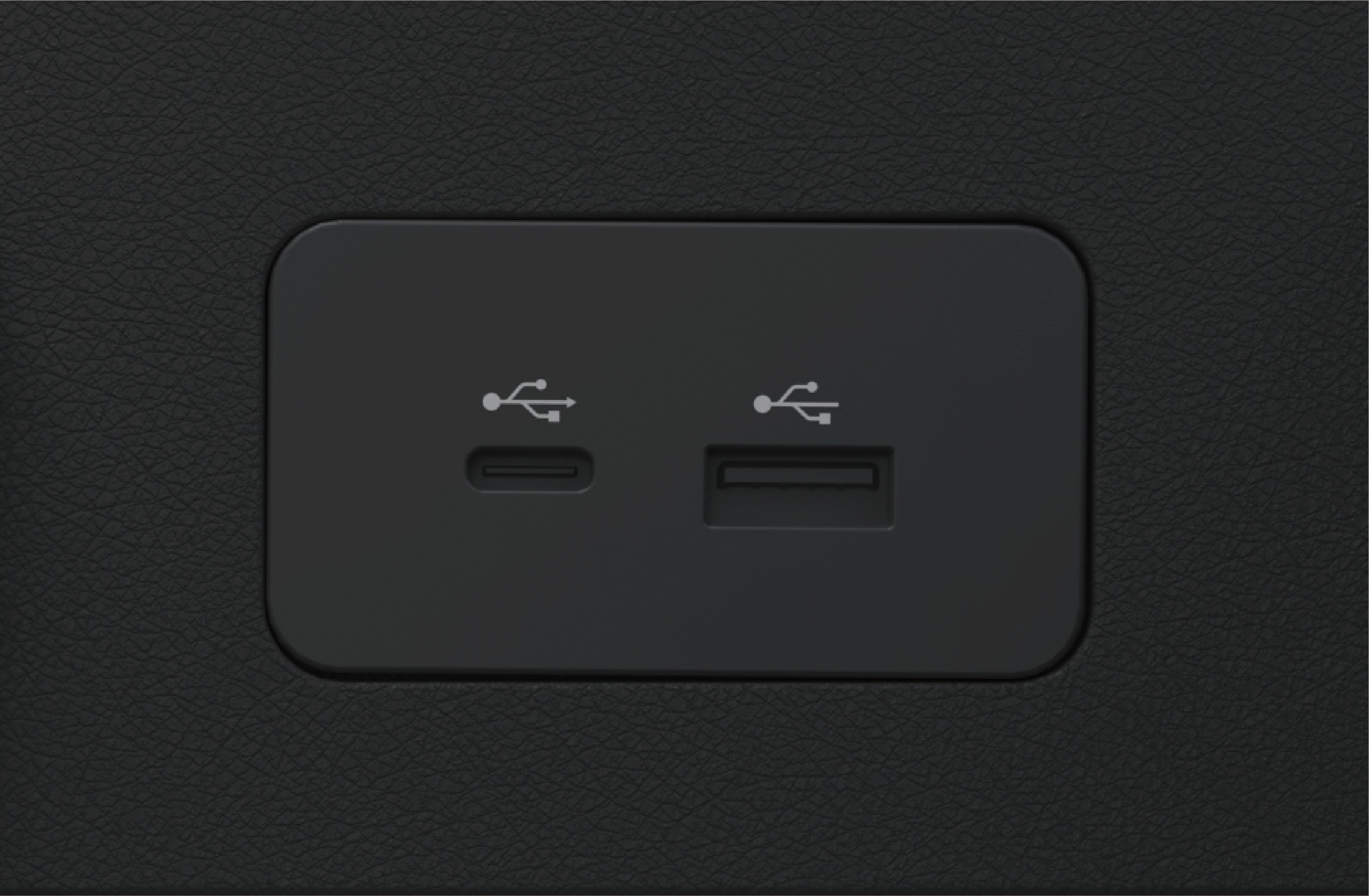

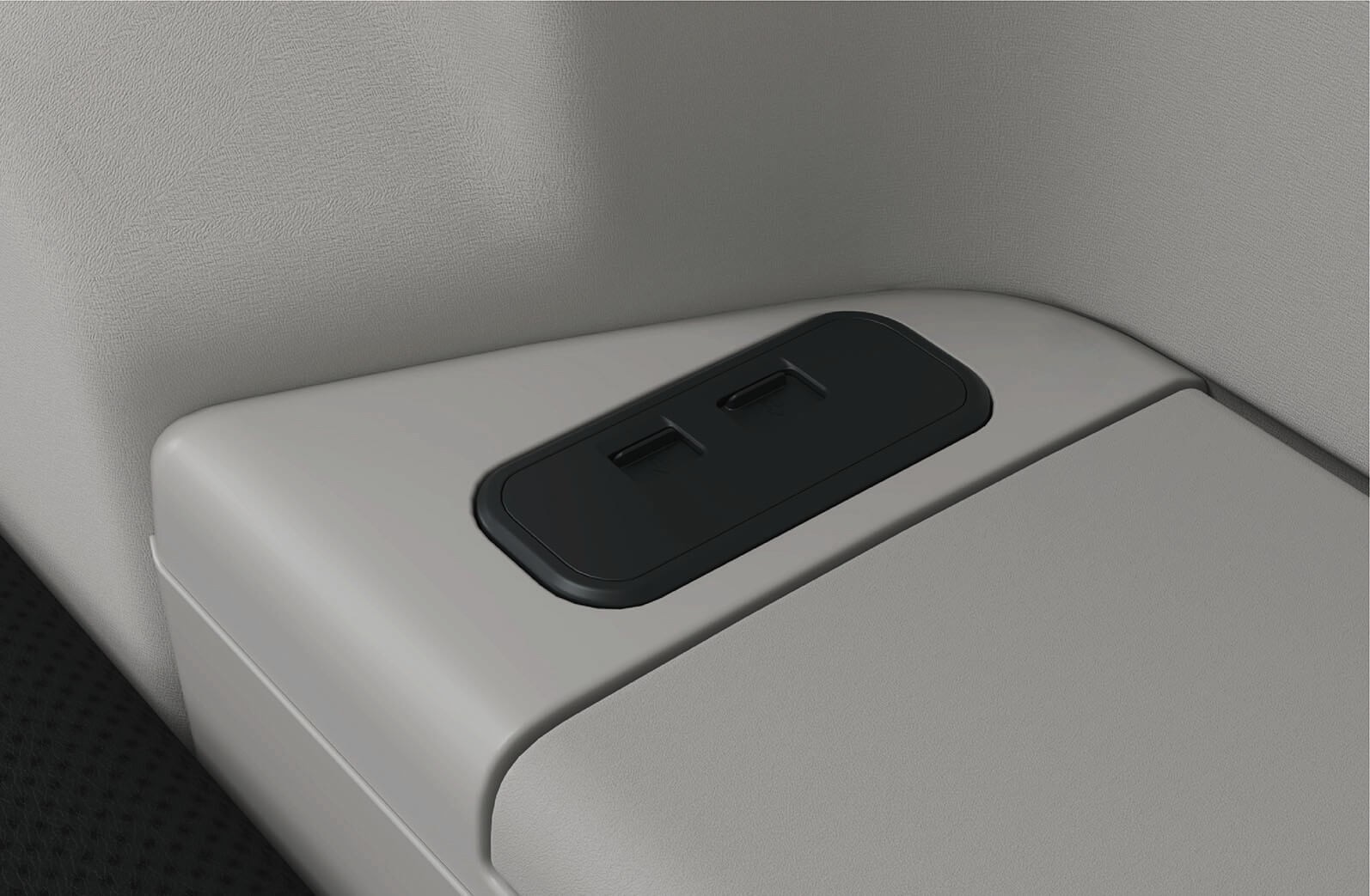

O veículo está equipado com portas USB, localizadas respetivamente no painel de instrumentos esquerdo e no apoio de braço do assento do passageiro da frente. As portas USB podem ser utilizadas para carregar telemóveis com uma potência de carregamento de 15 W. São suportados tanto conectores tipo C como tipo A.

3.Q.1Instruções de operação

↑ Topo

3.Q.2Precauções

Aviso

Nunca derrame líquido na porta.

Aviso

Os dispositivos ligados podem aquecer durante o carregamento. Certifique-se de que os dispositivos quentes não colocam em risco a segurança do pessoal nem causam danos materiais.

↑ Topo

3.RCarregamento Sem Fios do Telemóvel

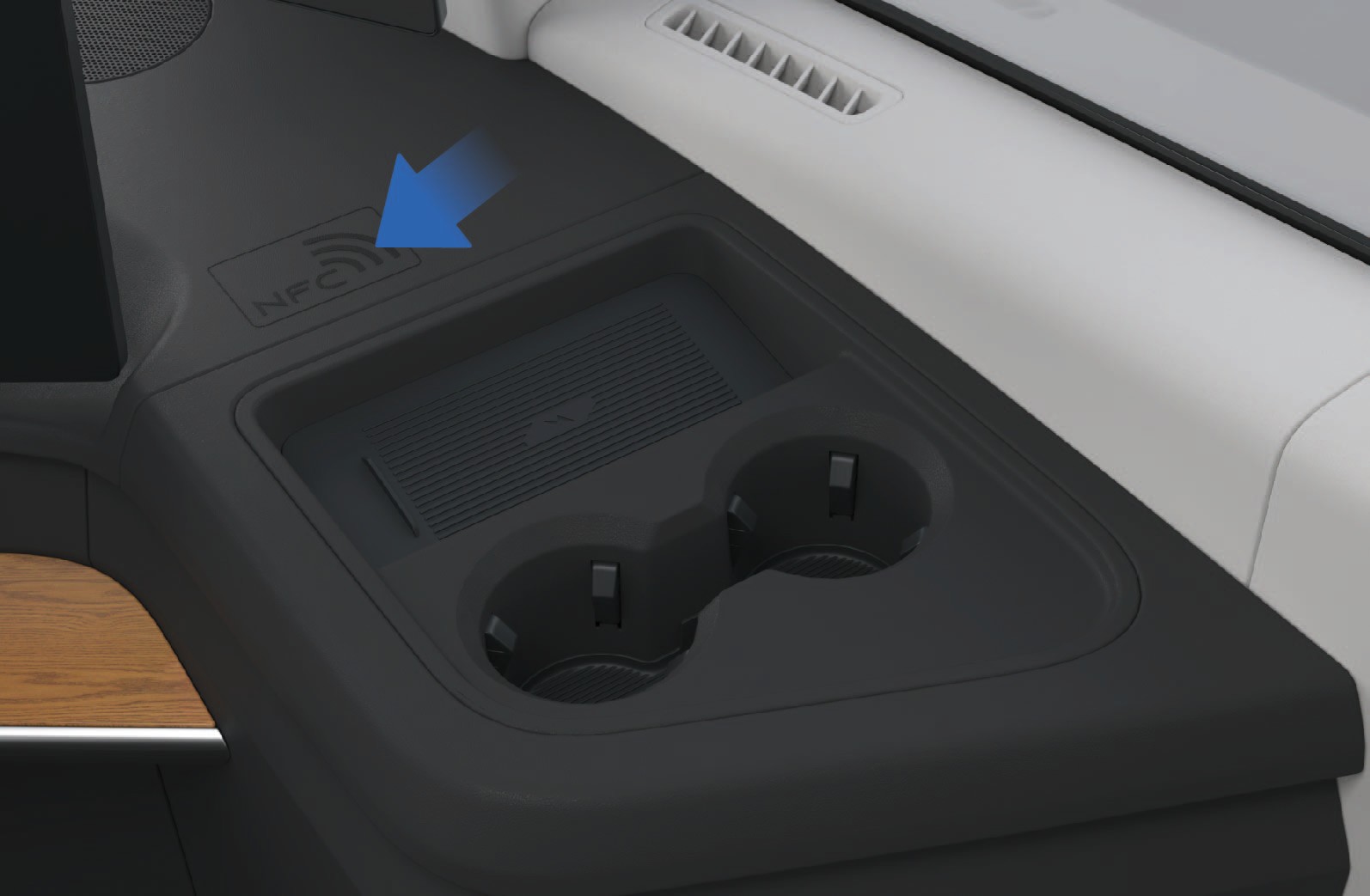

O painel de instrumentos direito está equipado com um dispositivo de carregamento sem fios, que pode ser utilizado para carregar telemóveis sem fios com uma potência de carregamento de 15 W.

↑ Topo


3.R.2 Precauções

Aviso

Não coloque objetos com componentes metálicos na área de indução de carregamento sem fios juntamente com o telemóvel, pois os objetos com componentes metálicos podem aquecer ou ficar danificados, causando um acidente de segurança.

Ao carregar, coloque o telemóvel com a face para cima dentro da

área de indução de carregamento sem fios.

↑ Topo

3.R.1Instruções de operação

O diagrama mostra o painel lateral de um veículo com dois compartimentos de plástico preto, um para telemóvel e outro para tablet, ambos equipados com tapetes de carregamento sem fios. O conteúdo gerado por IA pode não ser correto.

Aviso
Nota

arrefeça antes de tentar novamente. Se o carregamento ainda

não for possível, contacte um centro de assistência autorizado Windrose atempadamente.

↑ Topo

3.STomada de Corrente

Acesso ao Veículo

↑ Topo

O canto inferior esquerdo da cama está equipado com 2 fontes de alimentação DC, configuradas como:

Tensão nominal: 24 V

O canto inferior esquerdo da cama está equipado com um inversor e tomada de 230 V, configurados da seguinte forma:

3.S.1Instruções de operação

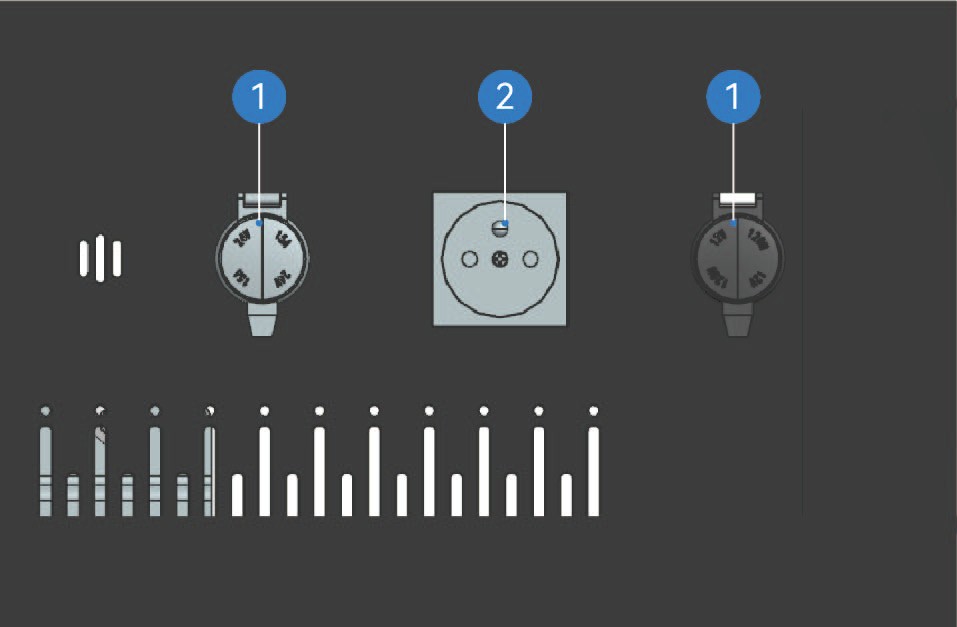

A imagem representa uma configuração de interruptor de três vias para um circuito elétrico, com dois interruptores a controlar a alimentação de uma única fonte de luz. O conteúdo gerado por IA pode não ser correto.

  1. Fonte de alimentação DC

  2. Fonte de alimentação AC

A imagem representa uma montagem mecânica detalhada com engrenagens e tubagens visíveis, provavelmente parte de um motor ou maquinaria. O conteúdo gerado por IA pode não ser correto.

↑ Topo

3.S.2Precauções

Aviso

O inversor de 230 V só pode ser utilizado quando o veículo estiver ligado a alta tensão. Se o veículo estiver desligado, apenas está disponível a alimentação de 12 V ou 24 V.

↑ Topo

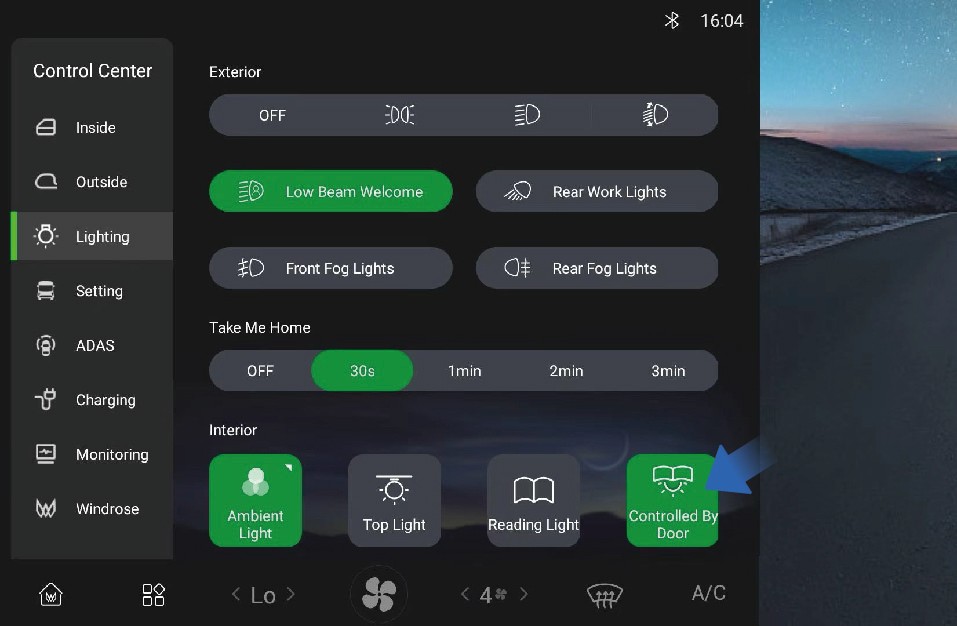

Pode ativar/desativar a função de ligar/desligar com a abertura/fecho da porta selecionando "Centro de Controlo", mudando para a interface "Iluminação" e clicando no botão "Controlado pela Porta" no ecrã de informação do veículo do painel de instrumentos. Quando esta função estiver ativada, a luz do teto acende ou apaga quando a porta abre ou fecha.

3.S.3Precauções

Aviso

Ao conduzir de noite, não utilize as luzes interiores dianteiras. Luzes internas brilhantes podem reduzir a visibilidade durante a condução noturna, podendo causar uma colisão.

Instruções de funcionamento

↑ Top

3.ULuz de Cortesia

↑ Top

O veículo tem função de luz de boas-vindas.

Iluminação Interior

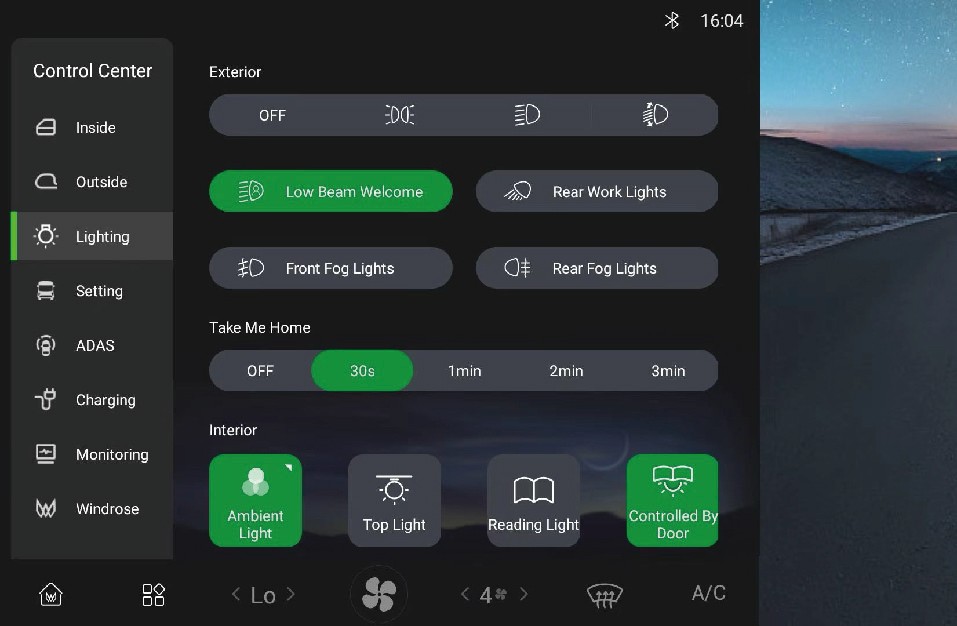

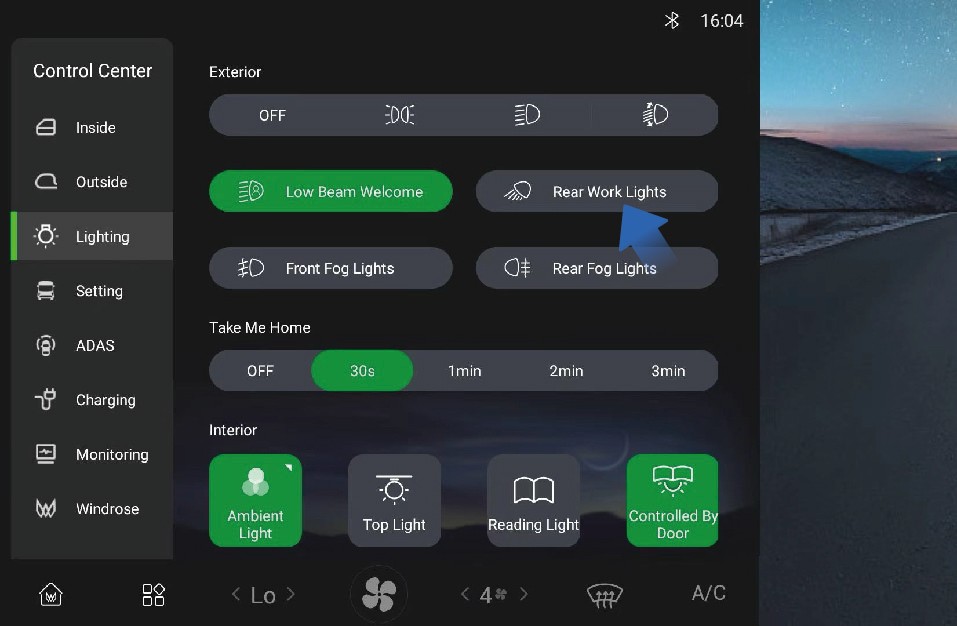

Pode ativar/desativar a função de boas-vindas com médios selecionando "Centro de Controlo", mudando para a interface "Iluminação" e clicando no botão "Boas-vindas com Médios" no ecrã de informação do veículo do painel de instrumentos.

Follow-me-home


3.VLuz de Leitura

↑ Top

Iluminação Interior

A cabine e o compartimento de dormir estão equipados com luzes de leitura que podem ser ligadas quando necessitar de iluminação para leitura.

3.V.1Instruções de funcionamento

Luz de leitura da cabine

Pode ativar/desativar a função follow-me-home selecionando "Centro de Controlo" e mudando para a interface "Iluminação" no ecrã de informação do veículo do painel de instrumentos.

↑ Top

3.V.2Precauções

Nota

Pode definir a duração do follow-me-home conforme necessário.

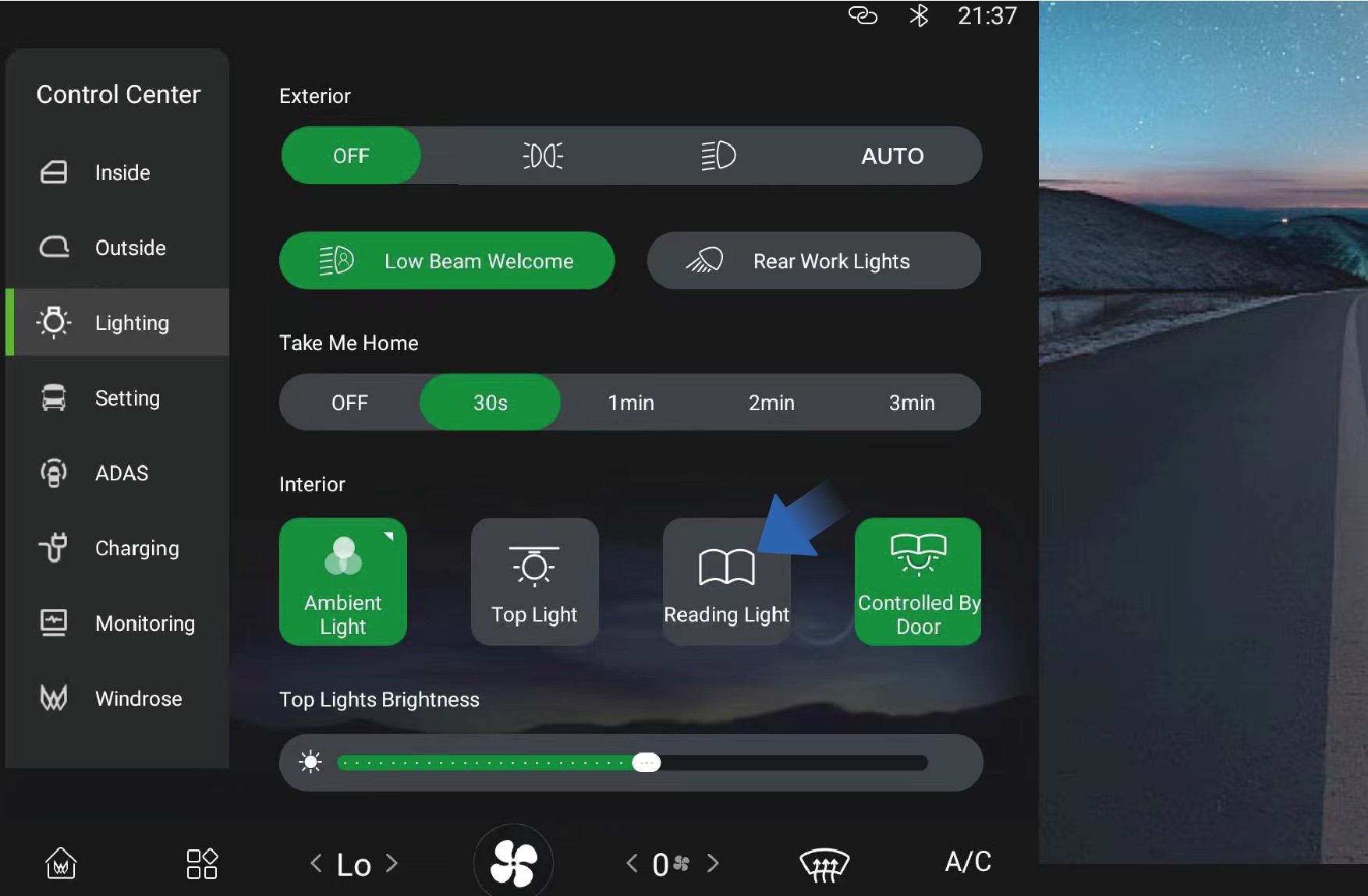

Pode ativar/desativar a luz de leitura selecionando "Centro de Controlo", mudando para a interface "Iluminação" e clicando no botão "Luz de Leitura" no ecrã de informação do veículo.

Luz de leitura do compartimento de dormir

Existe uma luz de leitura acima do compartimento de dormir, que pode ser puxada para fora pressionando a extremidade dianteira para ligar o interruptor. Esta luz acende automaticamente quando é puxada para fora e permite ajustar o ângulo da luz conforme necessário. Repondo a luz de leitura na posição original, ela apaga automaticamente.

↑ Top

3.V.3Precauções

Nota

Quando a luz ambiente for fraca, não ligue as luzes de leitura

↑ Top


3.WLuz Ambiente

↑ Top

Iluminação Interior

durante a condução. Caso contrário, o para-brisas pode apresentar reflexos,

resultando em visibilidade pouco clara da estrada à frente e podendo causar um acidente de segurança.

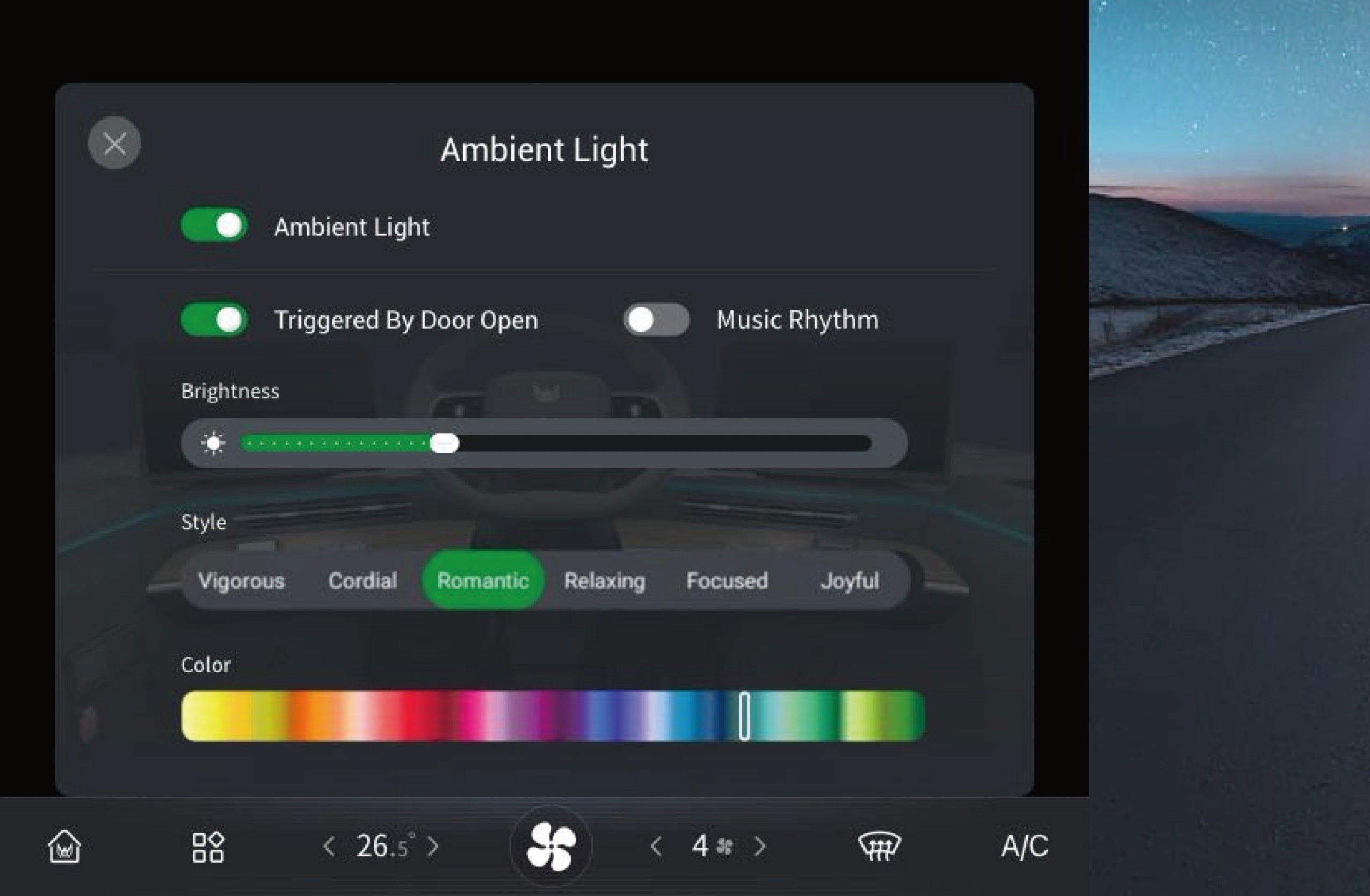

O veículo tem luzes ambiente que podem alternar entre uma variedade de cores e realizar ritmo musical.

3.W.1Instruções de funcionamento

Pode ajustar a luz ambiente selecionando "Centro de Controlo", mudando para a interface "Iluminação" e selecionando o botão "Luz Ambiente" no ecrã de informação do veículo do painel de instrumentos.

Pode ajustar a luz ambiente de acordo com as suas necessidades e preferências.

↑ Top

3.W.2Precauções

Nota

Ao utilizar luzes ambiente, certifique-se de que a cor da luz não interfere com a visão do condutor e garanta a segurança da condução.

↑ Top

3.XSistema de Controlo do A/C

A/C no Veículo

↑ Top

Pode definir e controlar o A/C através da interface de A/C no ecrã de informação do veículo ou através do painel de controlo do A/C na parte superior direita do compartimento de dormir no veículo.

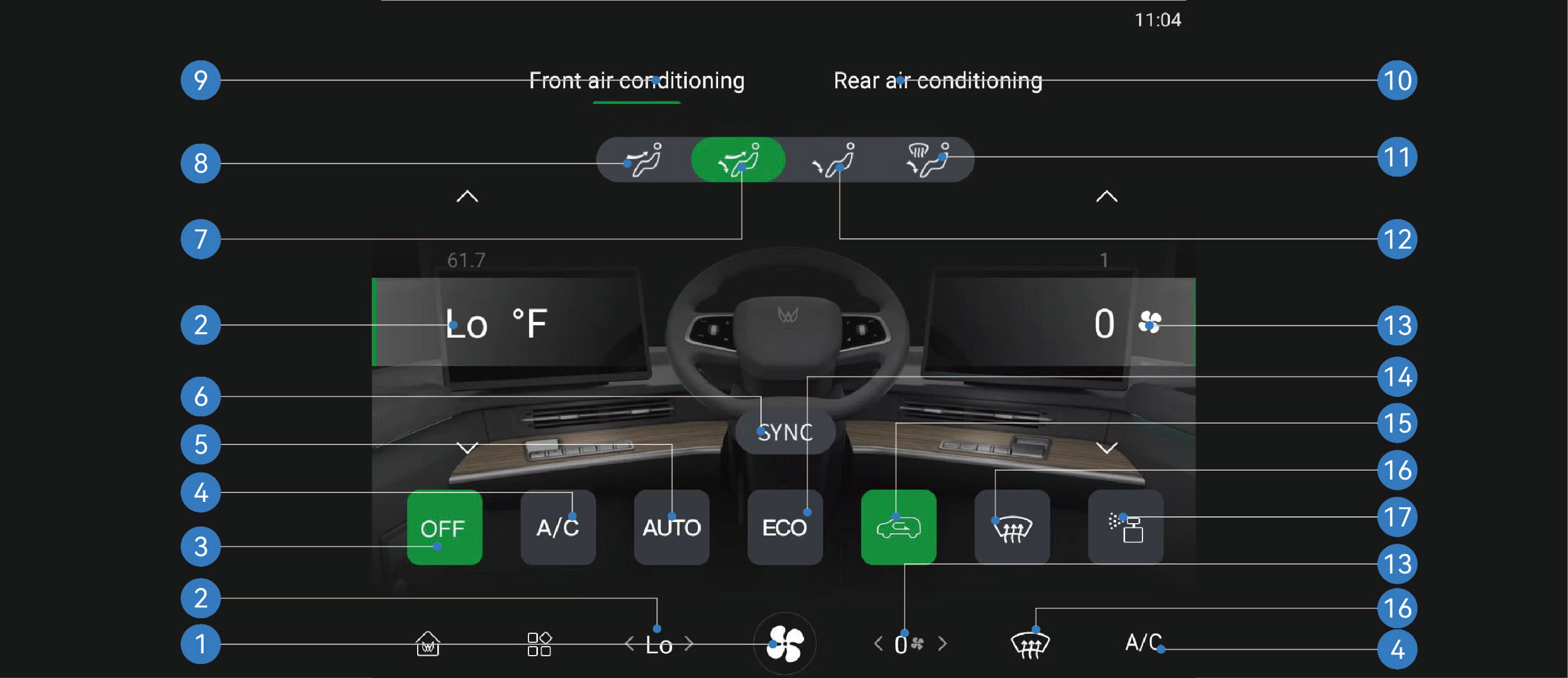

Interface do sistema de A/C dianteiro

Na interface de A/C do ecrã de informação do veículo, pode definir o volume de ar, temperatura ou direção do ar do A/C dianteiro e traseiro, alternando entre as interfaces de A/C dianteiro e traseiro.

  1. Entrar na interface de A/C 6. Interruptor de sincronização da temperatura do A/C do veículo

11. Modo pés e descongelamento

  1. Interruptor de descongelamento/desembaciamento do para-brisas

    1. Temperatura do A/C dianteiro 7. Modo face e pés 12. Modo pés 17. Interface de fragrância*

    2. Interruptor de desligamento do A/C dianteiro 8. Modo de insuflação facial 13. Volume do A/C dianteiro

    3. Interruptor do compressor 9. Interface de A/C dianteiro 14. Interruptor de modo ECO

    4. Interruptor de modo automático 10. Interface de A/C traseiro 15. Circulação interna/externa

interruptor

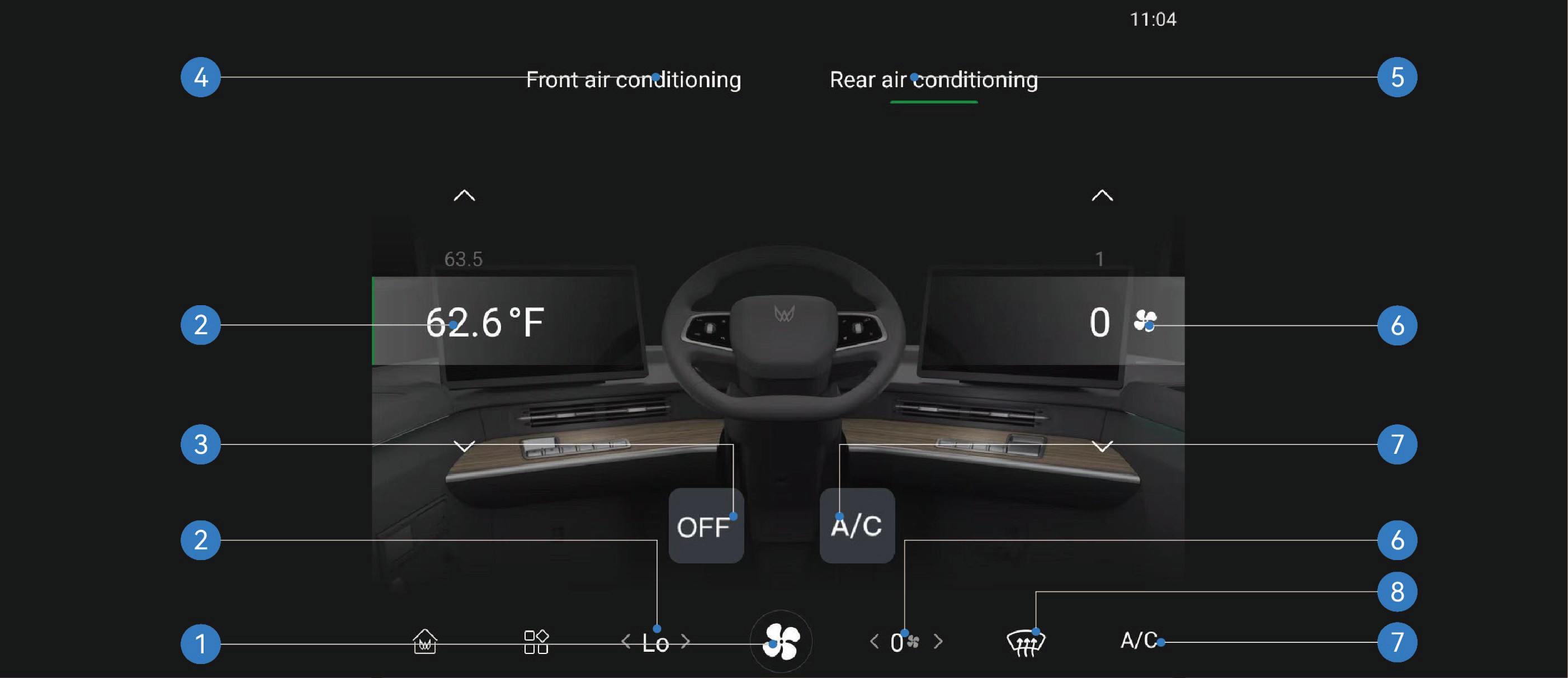

Interface do sistema de A/C traseiro

1. Entrar na interface de A/C

3. Interruptor de desligamento do A/C traseiro

5. Interface de A/C traseiro

7. Interruptor do compressor

2. Temperatura do A/C da zona do condutor

4. Interface de A/C dianteiro

6. Ajuste do caudal de ar do A/C dianteiro

8. Interruptor de descongelamento/

desembaciamento do para-brisas

3.X.1Instruções de funcionamento

Ícone

Designação

Nota

OFF. O conteúdo gerado por IA pode estar incorreto.

Interruptor principal do A/C

Controla o ligar/desligar de todos os A/C do veículo

A/C O conteúdo gerado por IA pode estar incorreto.

Interruptor do compressor

Controla o ligar/desligar do compressor do A/C do veículo

AUTO O conteúdo gerado por IA pode estar incorreto.

Interruptor de modo automático

Controla o ligar/desligar do modo automático do A/C

ECO O conteúdo gerado por IA pode estar incorreto.

Interruptor de modo ECO

Controla o ligar/desligar do modo ECO do A/C

Um ícone de carro preto que representa um veículo em um estilo simples e minimalista. O conteúdo gerado por IA pode estar incorreto.

Interruptor de circulação interna/externa

Controla a comutação entre circulação interna/externa do A/C

A imagem mostra um botão circular preto com um ícone de configuração de controle de velocidade do carro. O conteúdo gerado por IA pode estar incorreto.

Interruptor de descongelamento/desembaciamento do para-brisas

Interruptor de controlo de descongelamento/desembaciamento do para-brisas

Ícone

Designação

Nota

Interface de fragrância*

Clique para entrar na interface de controlo de fragrância

Interruptor de sincronização da temperatura do A/C do veículo

Controla o modo de sincronização do A/C para que a temperatura em todo o veículo seja consistente com as definições do A/C do assento do condutor

Modo de insuflação facial

Controla a saída de ar do A/C para o corpo superior do condutor e dos passageiros

Modo face e pés

Controla a saída de ar do A/C para o corpo superior e zona dos pés do condutor e dos passageiros

Modo pés

Controla a saída de ar do A/C para a zona dos pés do condutor e dos passageiros

Ícone

Designação

Nota

Modo pés e descongelamento

Controla a saída de ar do A/C para a zona dos pés do condutor e dos passageiros, bem como para o para-brisas

Ajuste de volume do A/C

Controla o volume de ar do A/C no intervalo de 0 a 7.ª velocidade

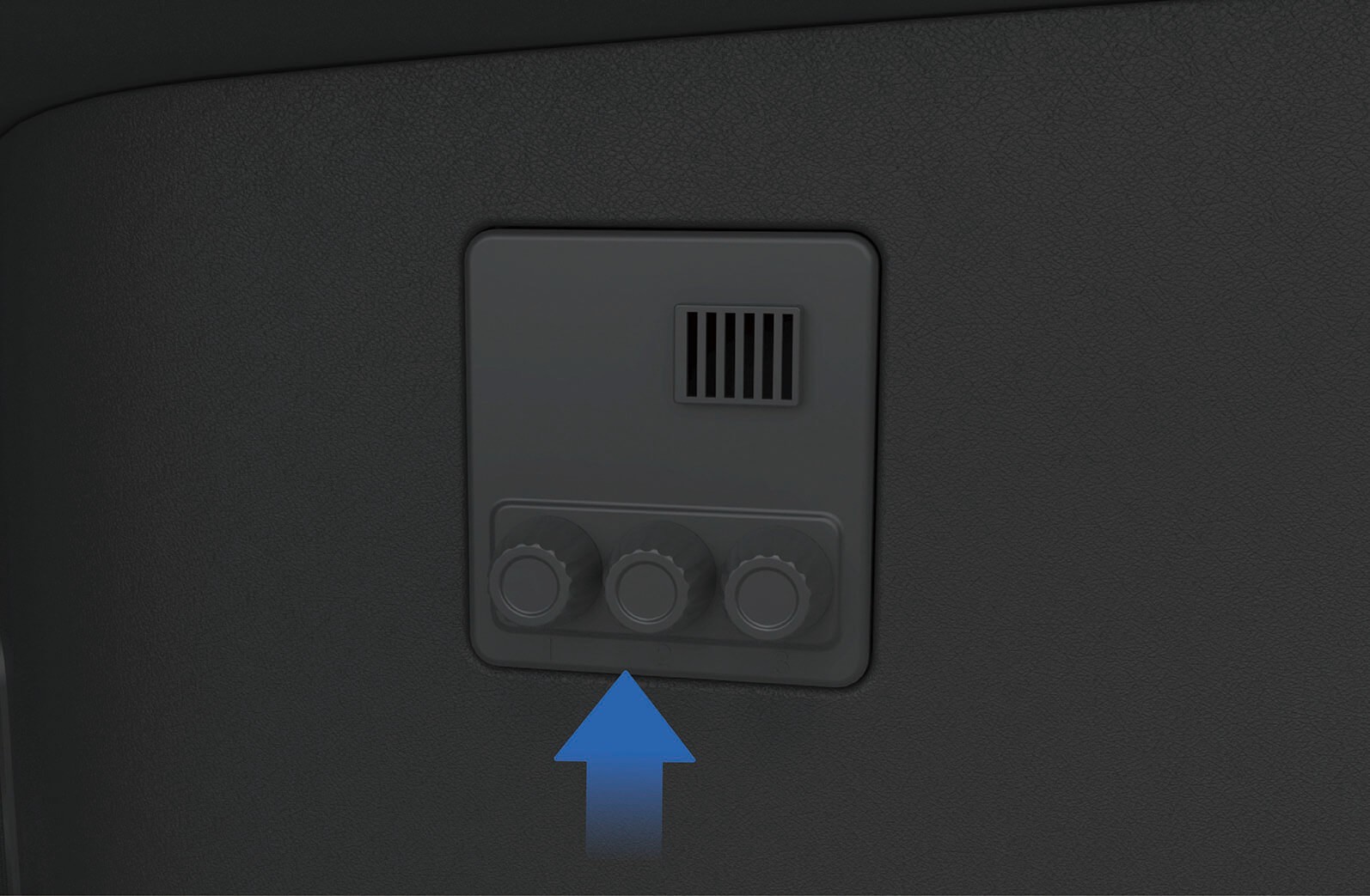

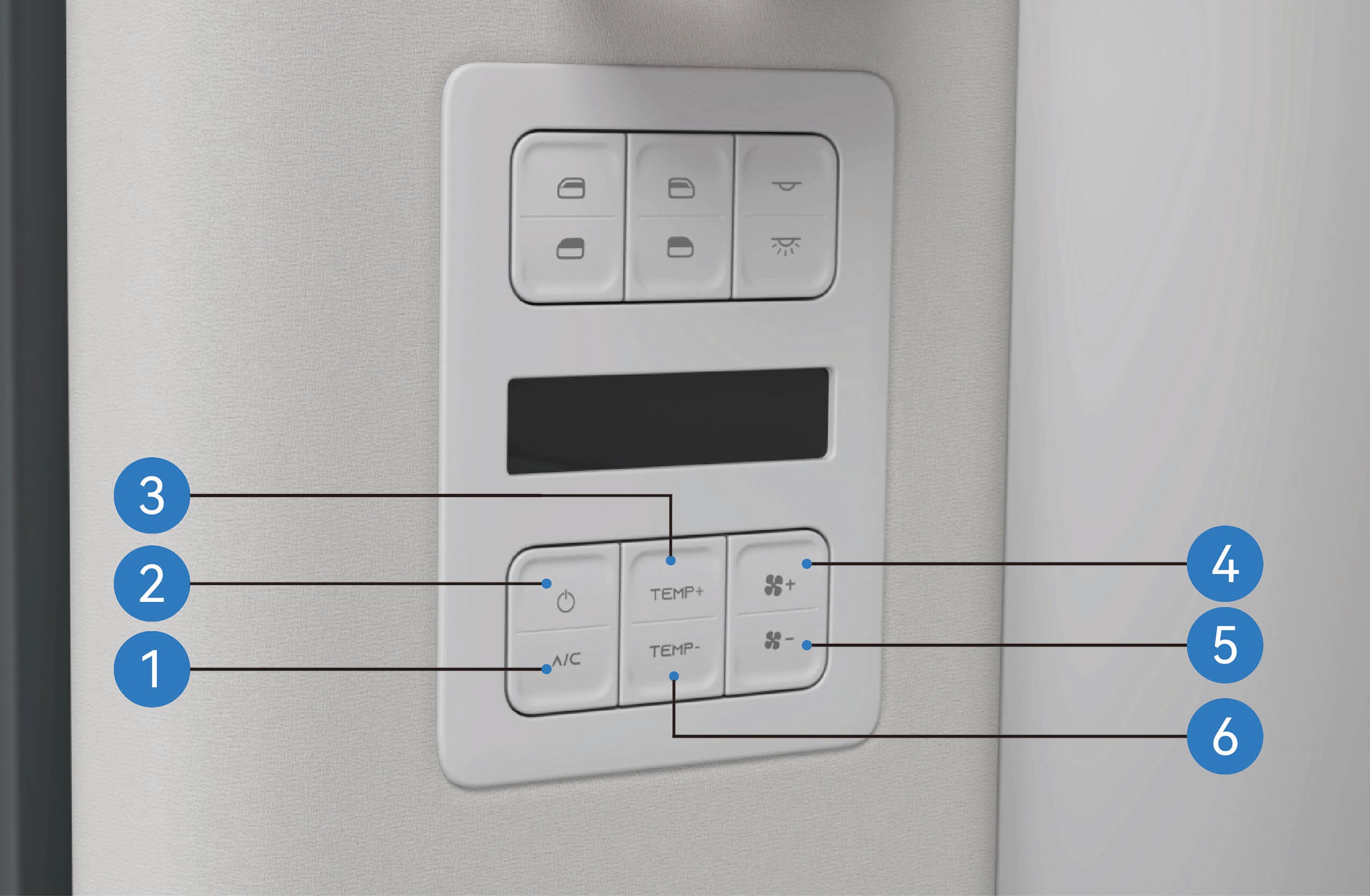

Painel de controlo do A/C

O painel de controlo do A/C controla apenas as funções correspondentes do A/C traseiro.

  1. Botão do interruptor do compressor traseiro

  2. Interruptor do A/C traseiro

  3. Aumento de temperatura do A/C traseiro

  4. Volume+ do A/C traseiro

  5. Volume- do A/C traseiro

  6. Diminuição de temperatura do A/C traseiro

↑ Top


3.X.2 Precauções

Aviso
Nota

som é produzido pelo refrigerante durante o funcionamento normal do sistema de A/C, o que é normal.

↑ Top

3.YAjuste das Saídas de Ar do A/C

A/C no Veículo

↑ Top

As saídas de ar dianteiras do A/C estão localizadas no para-brisas, no painel de instrumentos e na zona de pernas sob o painel de instrumentos. As saídas de ar traseiras do A/C estão localizadas no lado esquerdo do compartimento de dormir no veículo.


3.Y.1 Instruções de funcionamento

Ajuste da saída de ar dianteira do A/C

Pode ajustar manualmente as palhetas da saída dianteira para controlar o ângulo de insuflação para cima e para baixo ou para a esquerda e para a direita da saída dianteira.

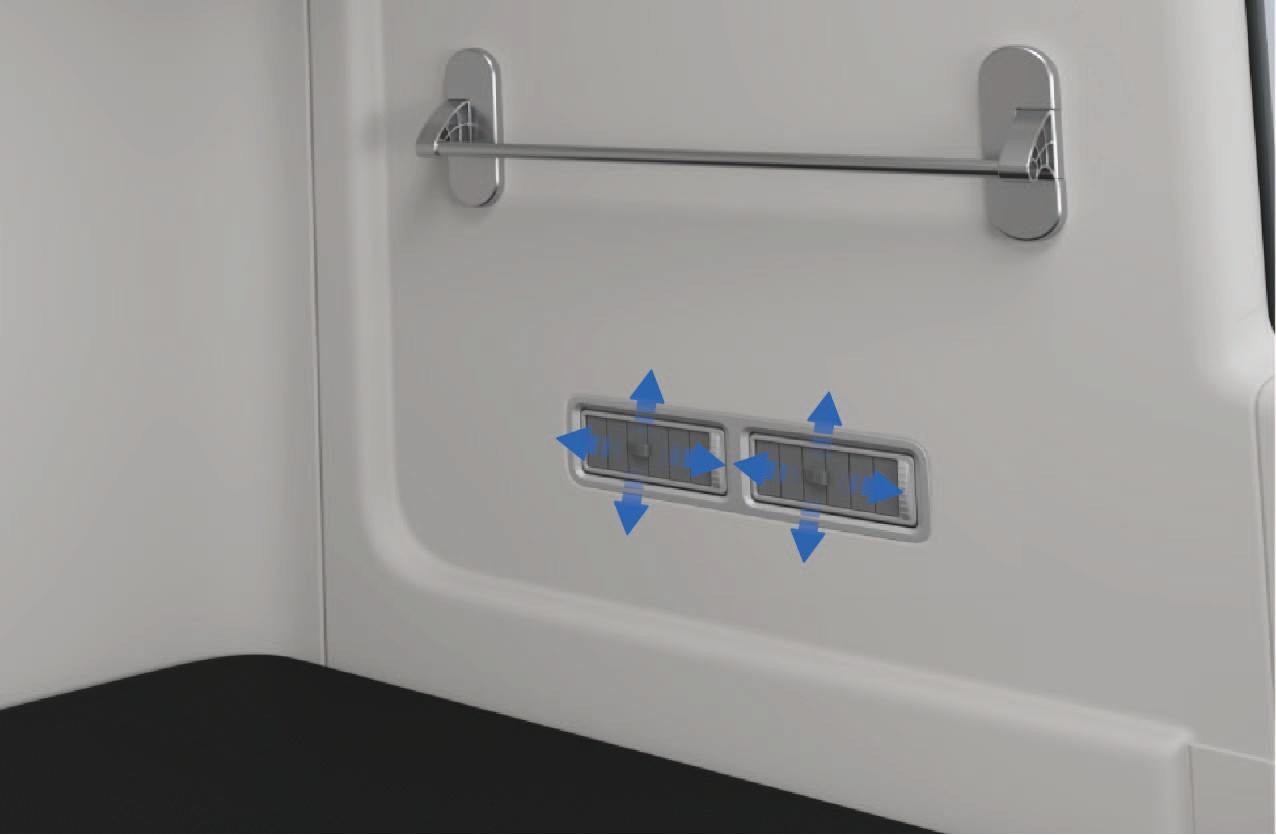

Ajuste da saída de ar traseira do A/C

Pode ajustar manualmente as palhetas da saída traseira. Pode inclinar a palheta para cima e para baixo para ajustar os ângulos de insuflação para cima e para baixo da saída traseira, ou inclinar a palheta para a esquerda e para a direita para ajustar os ângulos de insuflação laterais da saída de ar traseira do A/C ou fechar a saída. Mantenha pelo menos uma saída de ar aberta ao ajustar as saídas de ar traseiras do A/C.

↑ Top

3.Y.2Precauções

Aviso

Ao ajustar as palhetas da saída de ar, não aplique força excessiva para evitar danos nas palhetas.

↑ Top

3.ZFragrância no Interior do Veículo

A/C no Veículo

↑ Top

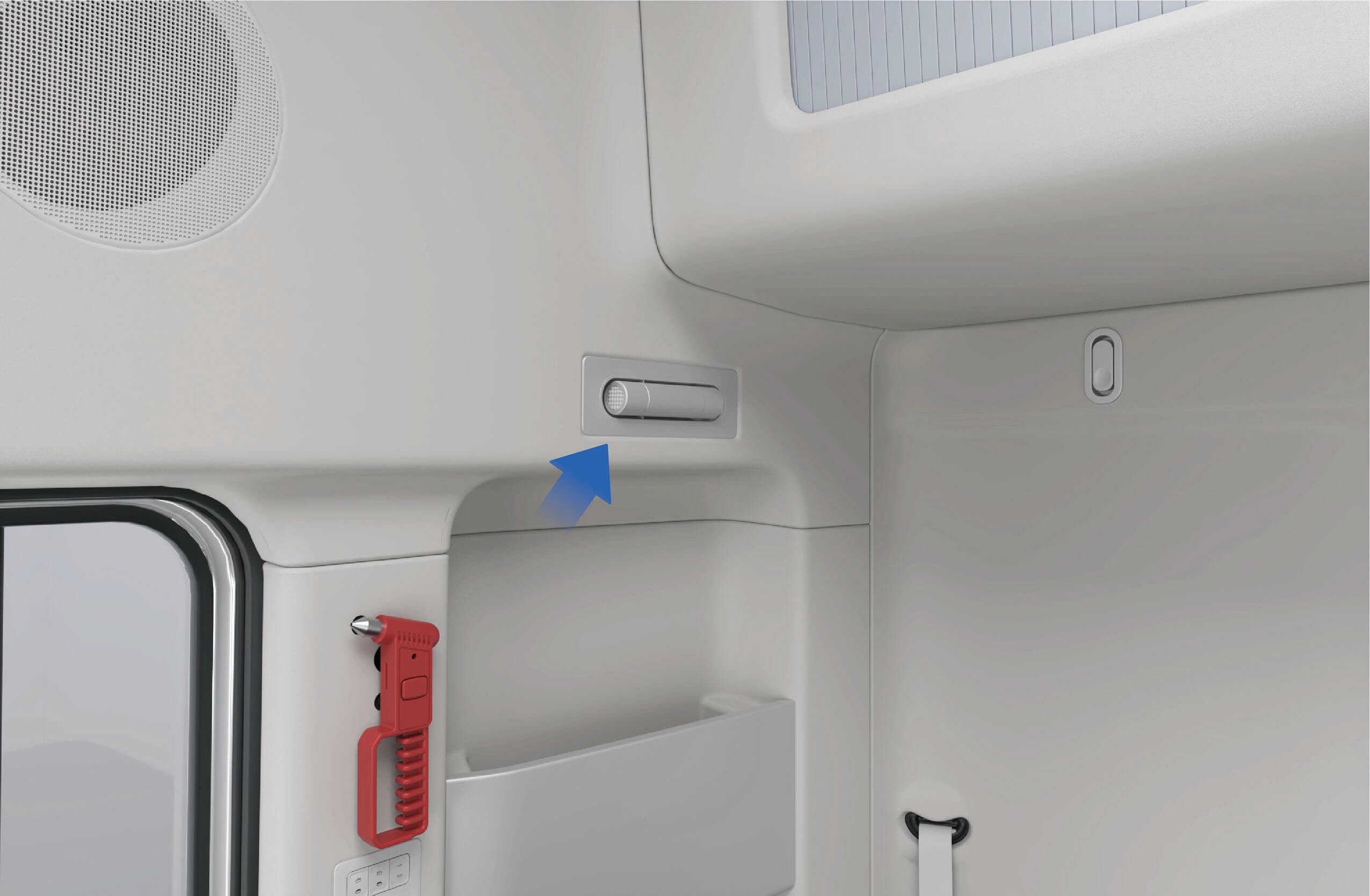

O veículo tem um dispositivo de fragrância no interior, que pode ser instalado na caixa de fragrância na zona de revestimento inferior do lado direito do assento do condutor de acordo com as suas preferências pessoais.

3.Z.1Instruções de funcionamento

  1. Abra a tampa do frasco de fragrância, insira a extremidade fina do frasco de fragrância no orifício do mecanismo de fragrância acima da zona de revestimento inferior direita do assento e pressione suavemente para baixo para instalar o frasco de fragrância na posição correta.

  2. Assim que o frasco de fragrância for inserido no orifício, ficará adsorvido na posição pelo íman do mecanismo de fragrância.

mecanismo.

  1. Após a instalação correta do frasco de fragrância, as informações sobre a fragrância inserida no orifício atual serão apresentadas no ecrã de informação do veículo.

  2. Ao substituir o frasco de fragrância, é necessário apertar a parte inferior do frasco com os dedos e remover lentamente o frasco de fragrância do mecanismo de fragrância.

  3. Após a instalação bem-sucedida da fragrância, pode aceder à interface de definições do A/C no ecrã de informação do veículo e clicar em "Fragrância" para ligar/desligar o sistema de fragrância, ajustar a concentração da fragrância correspondente e selecionar diferentes aromas de fragrância nesta interface.

↑ Top


3.Z.2 Precauções

Aviso

o sistema de fragrância imediatamente.

Aviso
Nota
↑ Top

4.APorta de Carregamento

↑ Top

Carregamento do Veículo

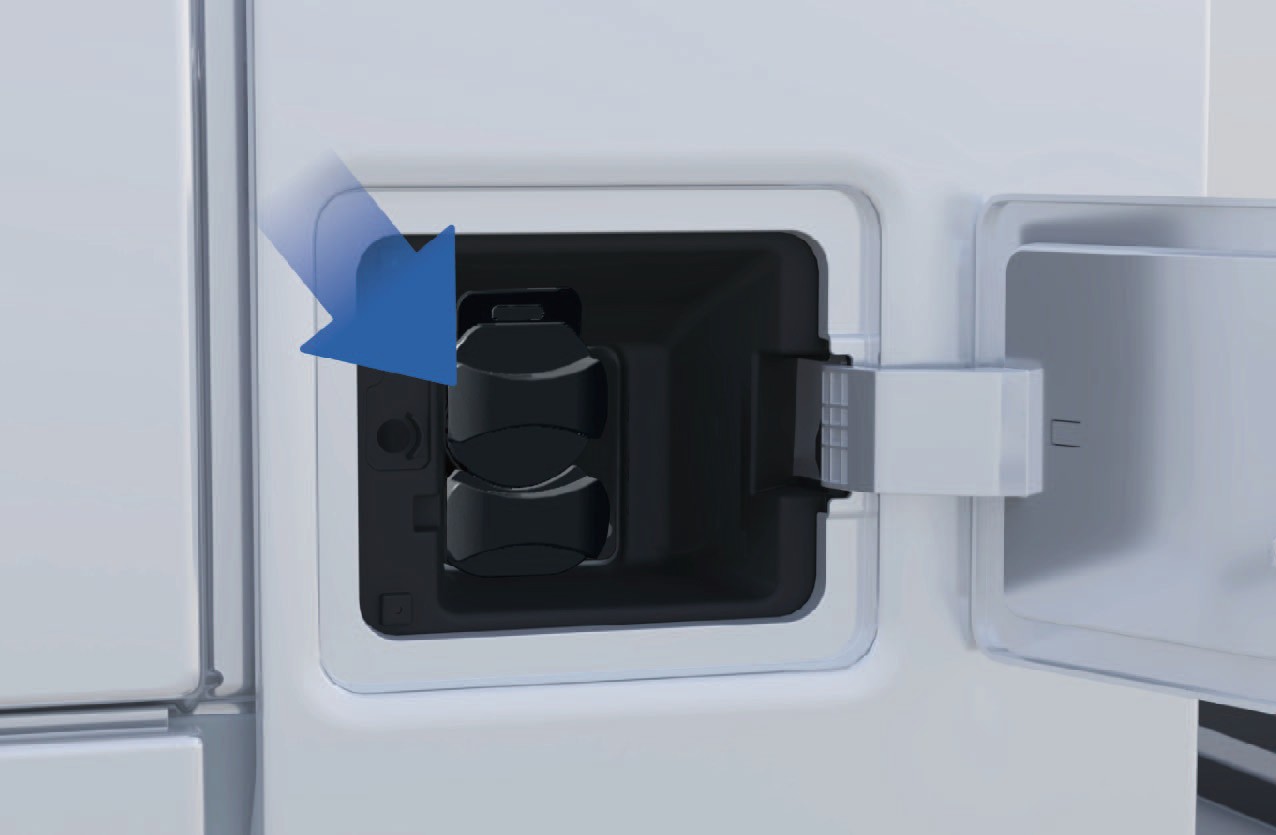

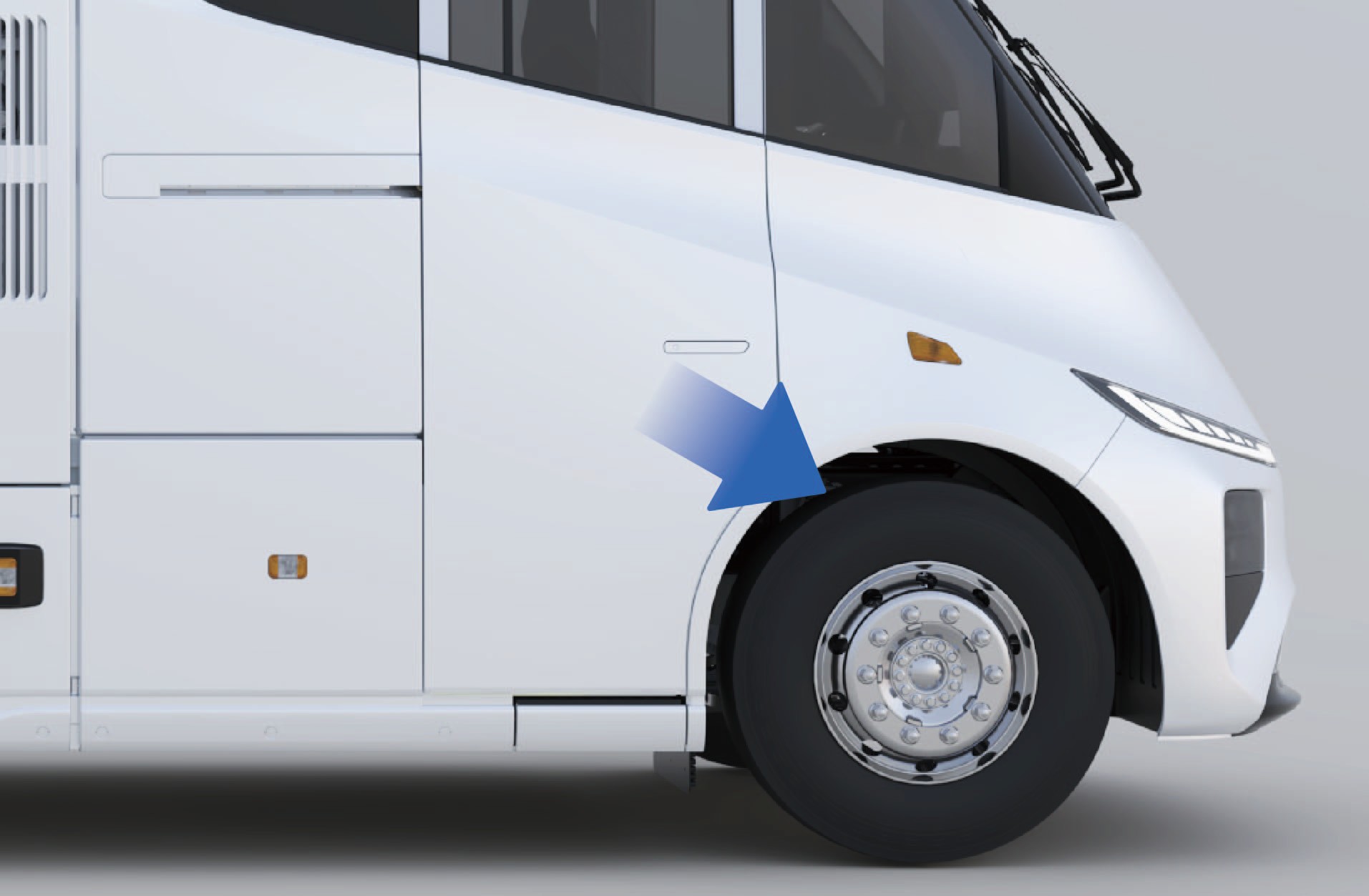

O veículo tem portas de carregamento em ambos os lados.

4.A.1Instruções de funcionamento

Operação interior

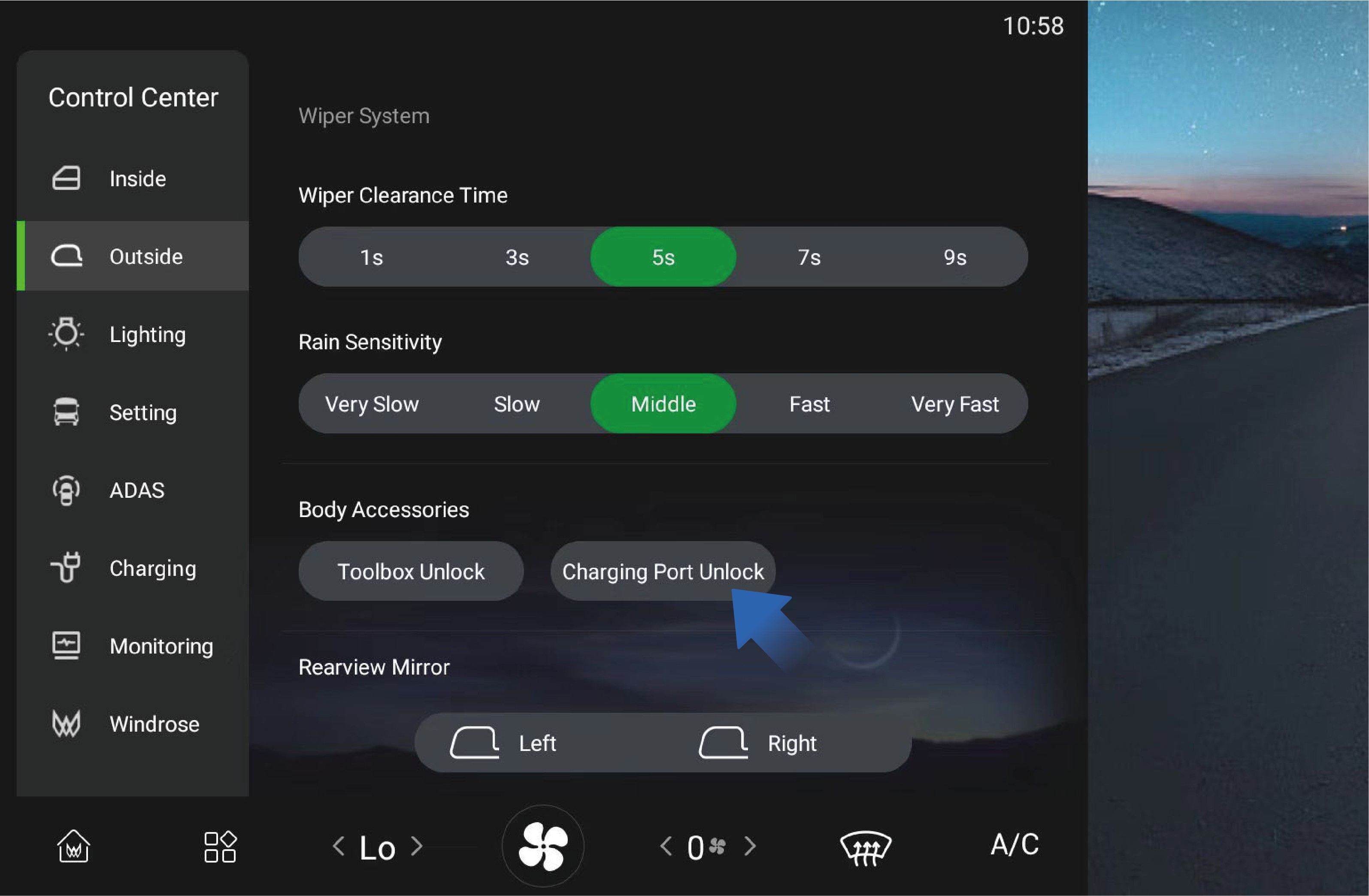

Pode desbloquear a tampa da porta de carregamento selecionando "Centro de Controlo", mudando para a interface "Exterior" e clicando no botão "Desbloqueio da Porta de Carregamento" no ecrã de informação do veículo do painel de instrumentos, e a tampa da porta de carregamento pode ser adequadamente ativada premindo neste momento.

↑ Top

4.A.2Precauções

Nota
↑ Top


4.BPreparação para Carregamento

Carregamento do Veículo

↑ Top

Ao carregar este veículo, utilize um dispositivo de carregamento com tensão ≥ 1000V para carregar o veículo. Dispositivos de carregamento abaixo deste padrão não conseguirão carregar o veículo.

4.B.1Instruções de funcionamento

Preparação

  1. Verifique o cabo da coluna de carregamento e a tomada de carregamento do veículo quanto a danos, imersão, ablação e outras anomalias evidentes, e certifique-se de que não existem riscos de segurança óbvios na coluna de carregamento e no ambiente circundante antes do carregamento.

  2. Estacione o veículo perto do dispositivo de carregamento e certifique-se de que o veículo não apresenta anomalias como falha de isolamento. O veículo pode ser carregado tanto em condições de alta tensão como sem alta tensão.

Preparação para carregamento

  1. Insira o conector da ficha de carregamento na porta de carregamento. Quando inserido na posição correta, ouvirá um "clique" que significa que a ligação foi bem-sucedida. Em seguida, o bloqueio eletrónico da porta de carregamento será ativado, e o painel de instrumentos apresentará o ícone de indicação de ligação de carregamento.

  2. Siga as instruções no ecrã da coluna de carregamento para iniciar o processo de carregamento passando o cartão ou digitalizando o código.

No ecrã da coluna de carregamento, selecione o modo de carregamento e os parâmetros de carregamento correspondentes, confirme que as informações estão corretas e clique no botão "Iniciar carregamento" para começar a carregar o veículo pelo dispositivo de carregamento. O ecrã da coluna de carregamento indicará em tempo real o progresso do carregamento, o tempo de carregamento, a potência de carregamento e outras informações.

  1. Durante o carregamento, pode clicar ativamente no botão "Parar carregamento" para interromper o carregamento. Quando o carregamento estiver concluído, o ecrã do dispositivo mostrará que o carregamento está completo. Deverá clicar no botão "Parar carregamento" para parar o carregamento do dispositivo e desbloquear o bloqueio eletrónico da porta de carregamento. Desligue a ficha de carregamento e coloque-a de volta na base de fichas do dispositivo de carregamento.

Indicador de carregamento

O indicador na parte superior do para-brisas passará a ser um indicador de carregamento durante o carregamento do veículo. Quando o SOC da bateria de alta tensão for inferior a 30%, o indicador de carregamento esquerdo pisca; Quando o SOC da bateria de alta tensão atingir 30%-90%, o indicador de carregamento esquerdo permanece aceso; Quando o SOC da bateria de alta tensão for superior a 90%, os indicadores de carregamento esquerdo e central permanecem acesos e o indicador de carregamento direito pisca; Quando o SOC da bateria de alta tensão atingir 100%, os indicadores de carregamento esquerdo, central e direito permanecem acesos.

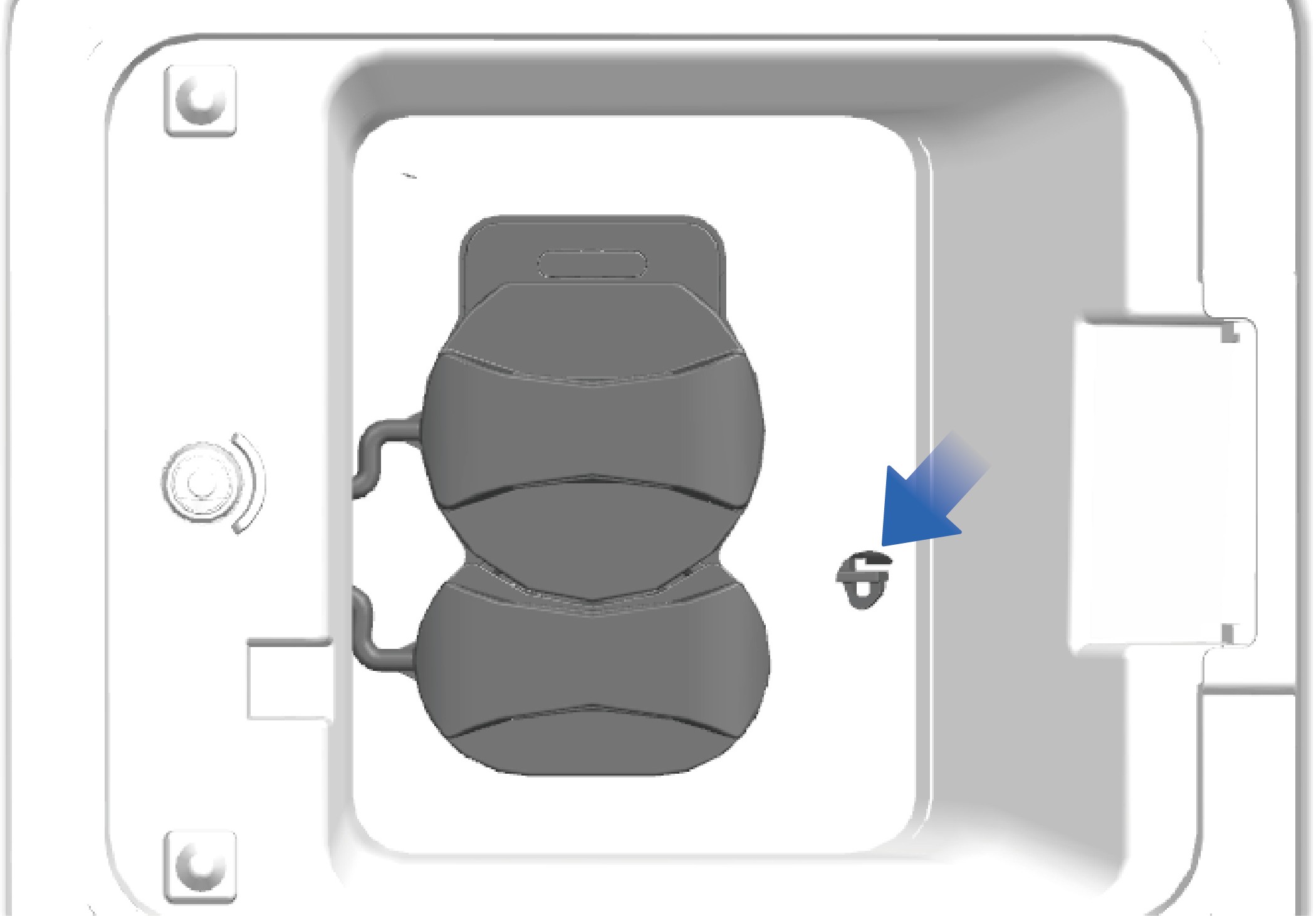

Desbloqueio de emergência

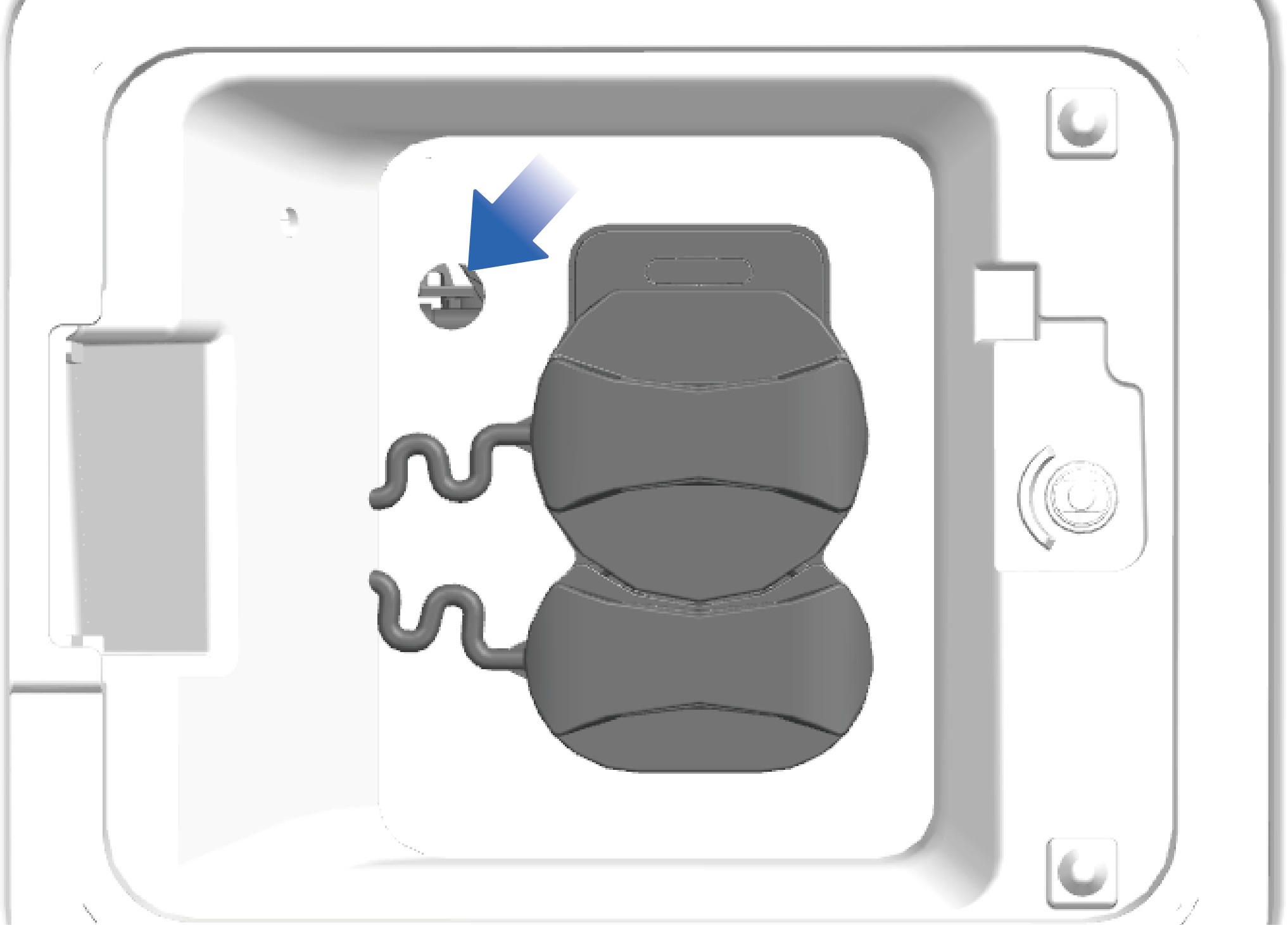

Se a pistola de carregamento não puder ser retirada após o carregamento estar concluído, pode usar-se o mecanismo de desbloqueio de emergência junto à tomada de carregamento para o desbloquear. Utilize uma ferramenta para empurrar o mecanismo de desbloqueio para o interior do veículo, mudando a sua posição de paralela à direção de marcha do veículo para perpendicular a esta. Localização do mecanismo de desbloqueio de emergência para a tomada de carregamento.

↑ Top


4.B.2 Precauções

Aviso

sem inclinar, agitar ou efetuar operações agressivas.

veículo e termine o carregamento no ecrã de informação do veículo para libertar o bloqueio eletrónico da porta de carregamento.

Aviso

Deve evitar-se tanto quanto possível a descarga excessiva da bateria de alta tensão para garantir a vida útil segura da bateria de alta tensão. Quando o SOC da bateria de alta tensão for inferior a 20%, o painel de instrumentos apresentará um aviso de alarme indicando que o SOC da bateria de alta tensão é demasiado baixo; Quando o SOC da bateria de alta tensão for inferior a 5%, o veículo entrará no modo de limitação de potência, e a velocidade do veículo diminuirá com o aumento da profundidade de descarga (DoD) da bateria de alta tensão. Neste caso, encontre um dispositivo de carregamento próximo o mais rapidamente possível para carregar o veículo.

Nota
↑ Top

4.CPreparação para Condução

Preparação Antes de Conduzir

Antes de utilizar o veículo, verifique-o para garantir a segurança:

  1. Verifique a ligação e fixação de cada componente.

  2. Verifique se o motor e o eixo elétrico produzem ruídos anormais durante o funcionamento.

  3. Verifique a instalação dos acessórios.

  4. Verifique o nível de óleo no eixo elétrico e no depósito de óleo de direção.

  5. Verifique o nível do líquido no reservatório do limpa-vidros e no frasco de líquido refrigerante.

  6. Verifique as condições do óleo em cada ponto de lubrificação.

  7. Verifique se o sistema de travagem e o sistema de direção estão a funcionar corretamente.

  8. Verifique se os equipamentos elétricos e as tubagens estão bem ligados.

  9. Verifique a pressão dos pneus.

  10. Verifique se as ferramentas do condutor e a documentação técnica a bordo estão completas.

↑ Top

4.DAssento do Condutor

Preparação Antes de Conduzir

↑ Top

Pode ajustar as funções do assento do condutor de acordo com as suas necessidades e preferências pessoais para proporcionar uma experiência mais confortável durante a condução.

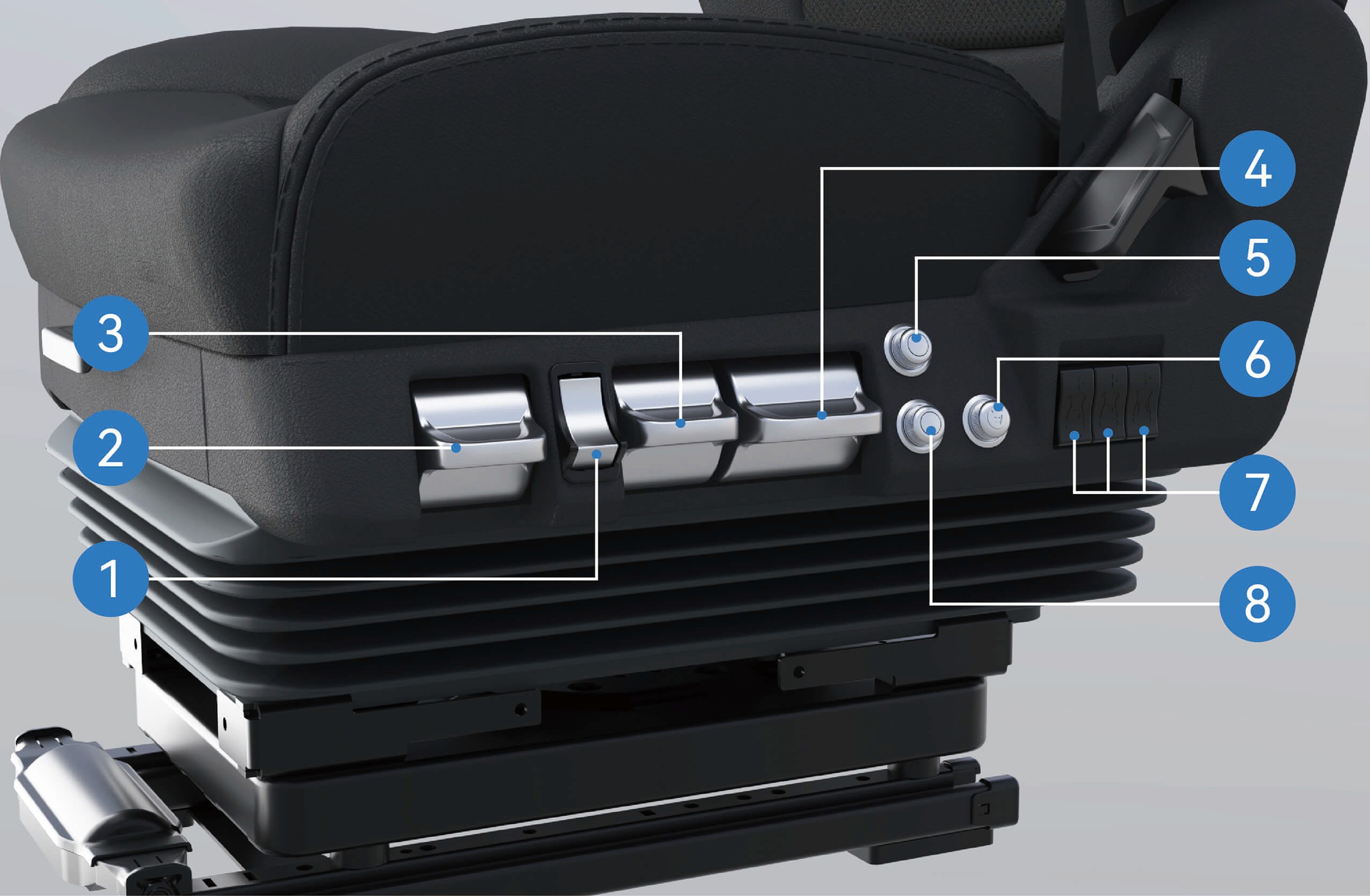

4.D.1Instruções de funcionamento

  1. Alavanca de ajuste longitudinal da almofada do assento do condutor

Levante e mantenha a alavanca, deslize a almofada para a frente ou para trás, e liberte a alavanca de desbloqueio quando chegar à posição adequada para bloquear a almofada.

  1. Botão de regulação do apoio de braços do assento do condutor

Rode o botão do apoio de braços para ajustá-lo. Ao rodar o botão para a esquerda, o apoio de braços baixará; ao rodar para a direita, o apoio de braços subirá.

  1. Cinto de segurança do condutor

Pode puxar o cinto de segurança diretamente para o utilizar.

  1. Alavanca de ajuste do ângulo do encosto do assento do condutor

Levante a alavanca de ajuste do ângulo do encosto para desbloquear o encosto; incline-se suavemente para trás ou afaste-se lentamente para ajustar o encosto ao ângulo desejado. Liberte a alavanca e o encosto bloqueará automaticamente.

  1. Alavanca de ajuste de rotação do assento do condutor

Acione a alavanca de rotação do assento do condutor e o assento pode rodar 90° em direção à porta do veículo.

  1. Interruptor de ajuste longitudinal do assento do condutor

Acione o interruptor para a frente ou para trás para ajustar a posição longitudinal do assento.

  1. Botão de desinsuflação rápida do assento do condutor — Prima a parte inferior do botão de desinsuflação rápida e o assento baixará rapidamente; prima a parte superior e o assento insufla rapidamente e sobe para a posição normal de utilização.

  2. Alavanca de ajuste de inclinação do assento do condutor

Acione a alavanca de inclinação para cima ou para baixo para alterar o ângulo de inclinação vertical da almofada e liberte a alavanca para bloquear a almofada quando encontrar uma posição confortável.

  1. Alavanca de ajuste de amortecimento do assento do condutor

Acione a alavanca de amortecimento para cima ou para baixo para ajustar a firmeza do assento.

  1. Alavanca de ajuste de altura do assento do condutor

Acione a alavanca de ajuste de altura do assento para cima para elevar o assento; acione-a para baixo para baixar o assento.

  1. Botão de aquecimento do assento do condutor

Rode o botão de aquecimento do assento para ligar ou desligar a função de aquecimento; o botão é ajustável para três níveis de aquecimento: Alto, Médio e Baixo.

  1. Botão de massagem do assento do condutor

Rode o botão de massagem do assento para ligar ou desligar a função de massagem; o botão é ajustável para três modos de massagem: Nível 1: Massagem regional de baixo para cima

Nível 2: Massagem regional inferior Nível 3: Massagem regional superior

  1. Botões de ajuste do suporte lombar do assento do condutor

Prima a parte superior do botão para elevar o suporte lombar; prima a parte inferior para baixar o suporte lombar.

  1. Botão de ventilação do assento do condutor

Rode o botão de ventilação do assento para ligar ou desligar a função de ventilação; o botão é ajustável para três níveis de volume de ar: Alto, Médio e Baixo.

↑ Top

4.D.2Precauções

Aviso
Aviso
↑ Top


4.EAssento do Passageiro Dianteiro

Preparação Antes de Conduzir

↑ Top

O assento do passageiro dianteiro está situado no lado direito do compartimento de dormir no veículo. Pode remover o apoio de cabeça do compartimento de dormir e ajustar o encosto do assento do passageiro dianteiro na posição vertical para se sentar no assento do passageiro dianteiro.

4.E.1Instruções de funcionamento

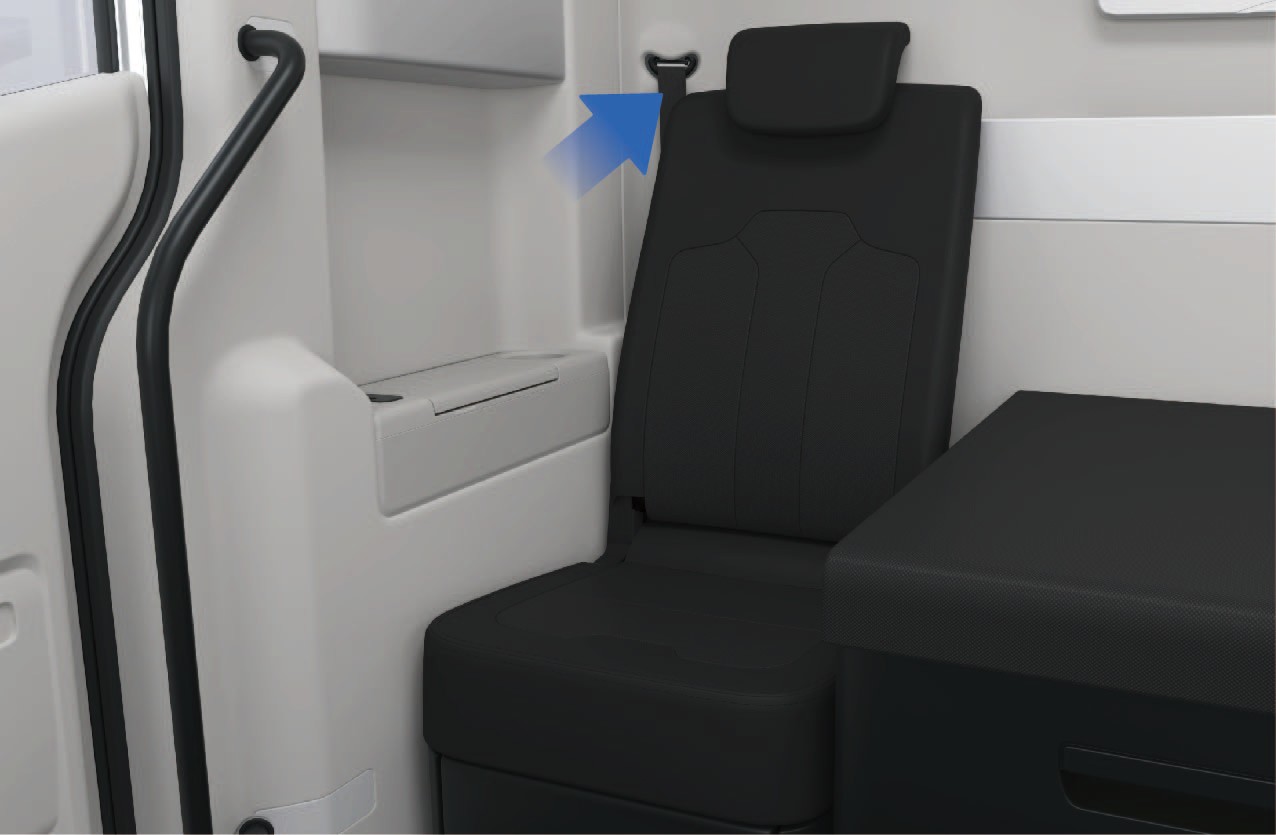

Para utilizar o apoio de cabeça do assento do passageiro dianteiro, deve levantá-lo e movê-lo para a posição mais alta; Quando não necessitar de utilizar o apoio de cabeça do assento do passageiro dianteiro, pressione o apoio de cabeça para baixo para o mover para baixo. O apoio de cabeça só está disponível para utilização na posição mais alta.

Para recolher o assento do passageiro dianteiro, pode puxar a fita de desbloqueio atrás do encosto do assento para desbloquear o encosto e dobrar o encosto.

↑ Top

4.E.2Precauções

Aviso
Nota

O assento do passageiro dianteiro é fixo e não pode ser ajustado para a frente e para trás.

↑ Top

4.FCartão NFC

Preparação Antes de Conduzir

↑ Top

O veículo está equipado com um Cartão NFC, que lhe permite desbloquear, bloquear, ligar e desligar o veículo.

4.F.1Instruções de funcionamento

Passe o Cartão NFC no centro da superfície da pega de porta encastrada; a luz da pega de porta acenderá e os indicadores do veículo piscarão uma vez em simultâneo para indicar desbloqueio bem-sucedido; Passe novamente o Cartão NFC na superfície da

pega de porta encastrada; a luz da pega de porta apagará e os indicadores do veículo piscarão duas vezes em simultâneo para indicar bloqueio bem-sucedido.

Após o desbloqueio do veículo, pode passar o Cartão NFC na posição de leitura designada do painel de instrumentos direito para ligar o veículo.

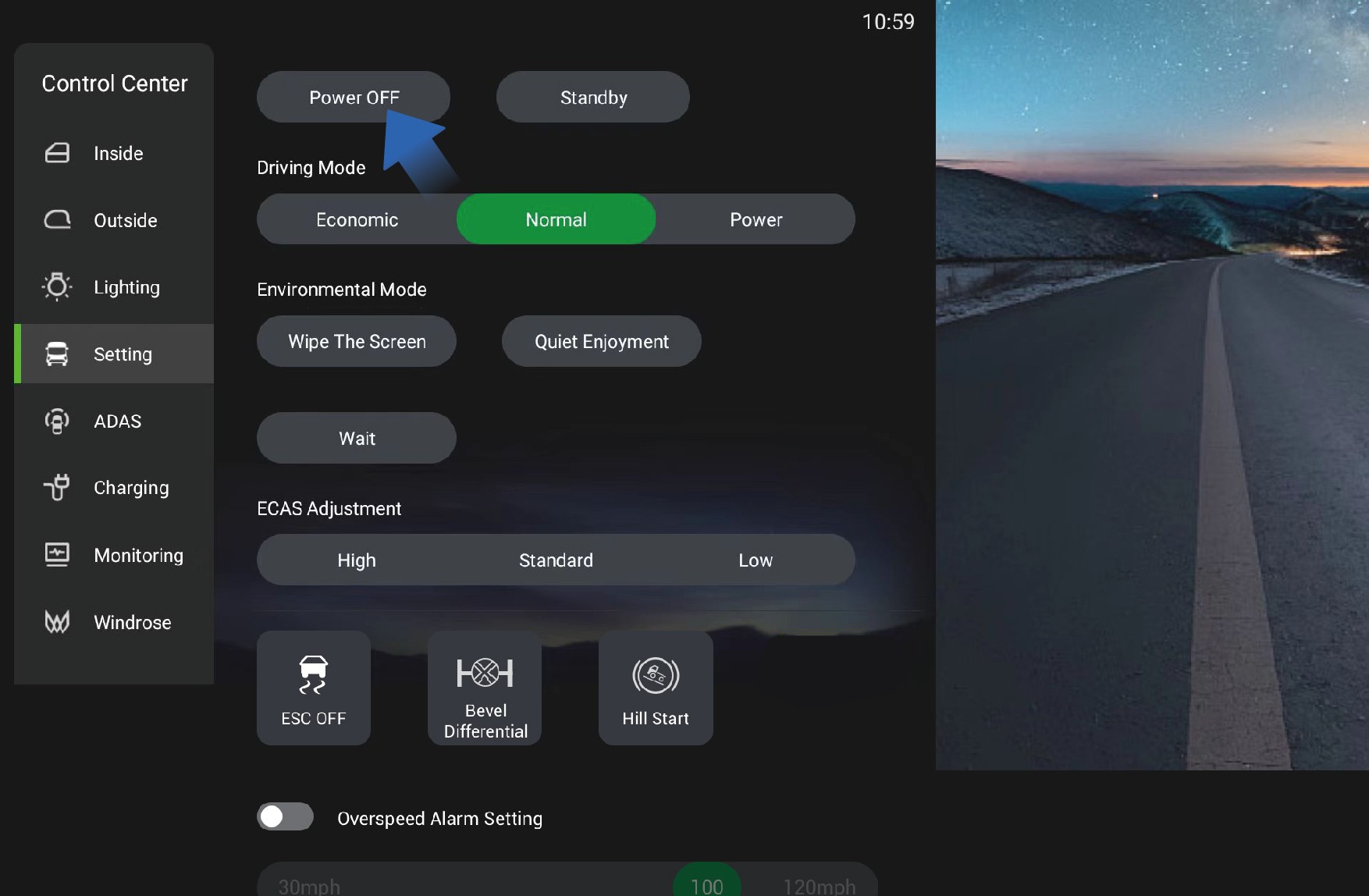

Para desligar o veículo, pode clicar em "Desligar" no ecrã de informação do veículo ou passar o Cartão NFC na posição de leitura designada do painel de instrumentos direito.

↑ Top

4.F.2Precauções

Aviso
Nota
↑ Top

4.GChave Mecânica

Preparação Antes de Conduzir

↑ Top

Se o veículo não puder ser desbloqueado utilizando a chave digital e o Cartão NFC em determinadas circunstâncias especiais, pode usar a chave mecânica para desbloquear o veículo numa emergência.

  1. Ao premir a extremidade dianteira da pega de porta encastrada, a extremidade traseira da pega de porta encastrada inclinará. E, neste momento, pode puxar para fora a pega de porta encastrada do veículo na íntegra e segurá-la com os dedos.

2. Insira a chave mecânica na fechadura da porta abaixo da pega de porta encastrada e rode a chave mecânica para a direita para desbloquear o veículo.

Aviso

4.HAjuste do Volante

Preparação Antes de Conduzir

↑ Top

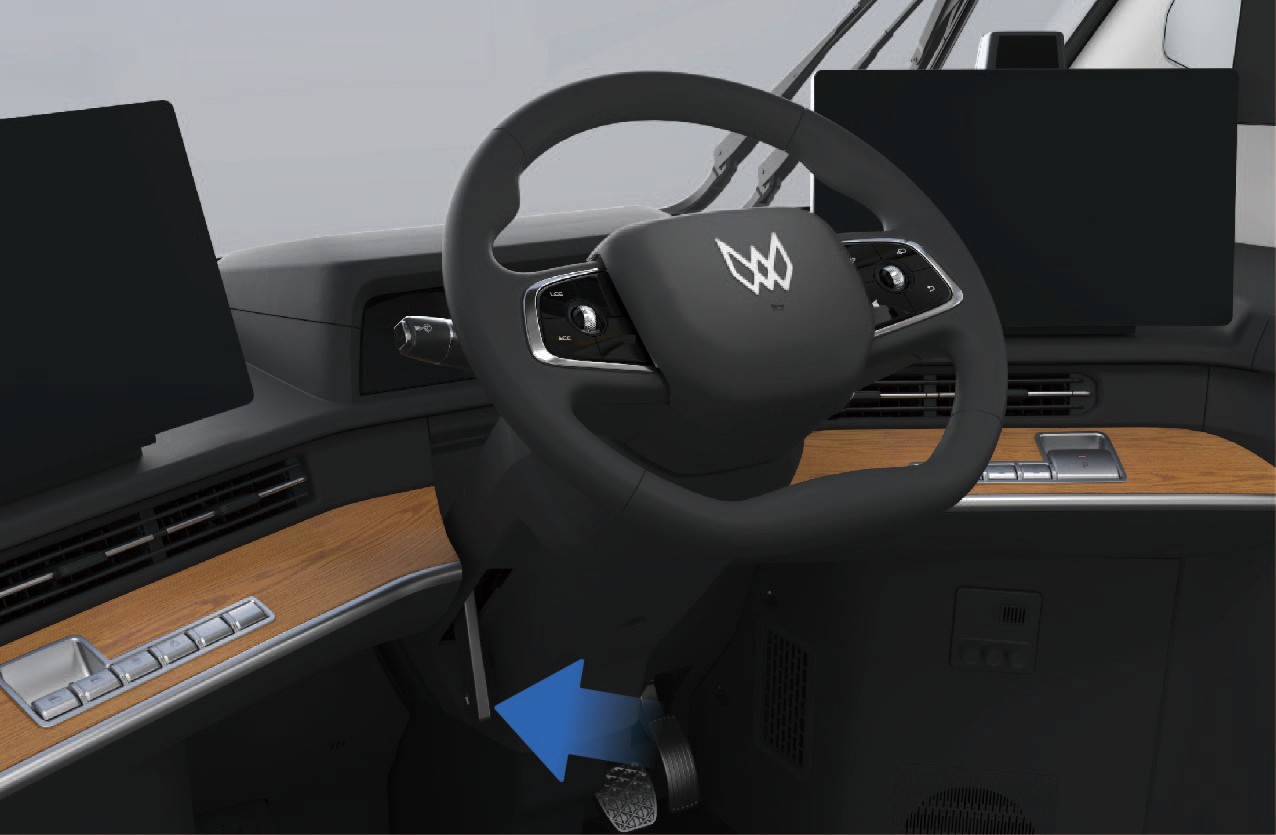

O volante pode ser ajustado para a frente, para trás, para cima e para baixo de acordo com as suas necessidades de condução.

Aviso

4.IBotões no Volante

Preparação Antes de Conduzir

  1. Puxe a alavanca de ajuste do volante para cima para desbloquear o volante.

  2. Ajuste manualmente a altura e a distância do volante em relação ao seu corpo de acordo com as suas necessidades.

  3. Após a conclusão do ajuste, empurre a alavanca de ajuste do volante para baixo para bloquear o volante.

↑ Top

4.I.1Introdução às funções

O veículo está equipado com um volante multifunções, permitindo-lhe controlar facilmente determinadas funções no veículo.

↑ Top

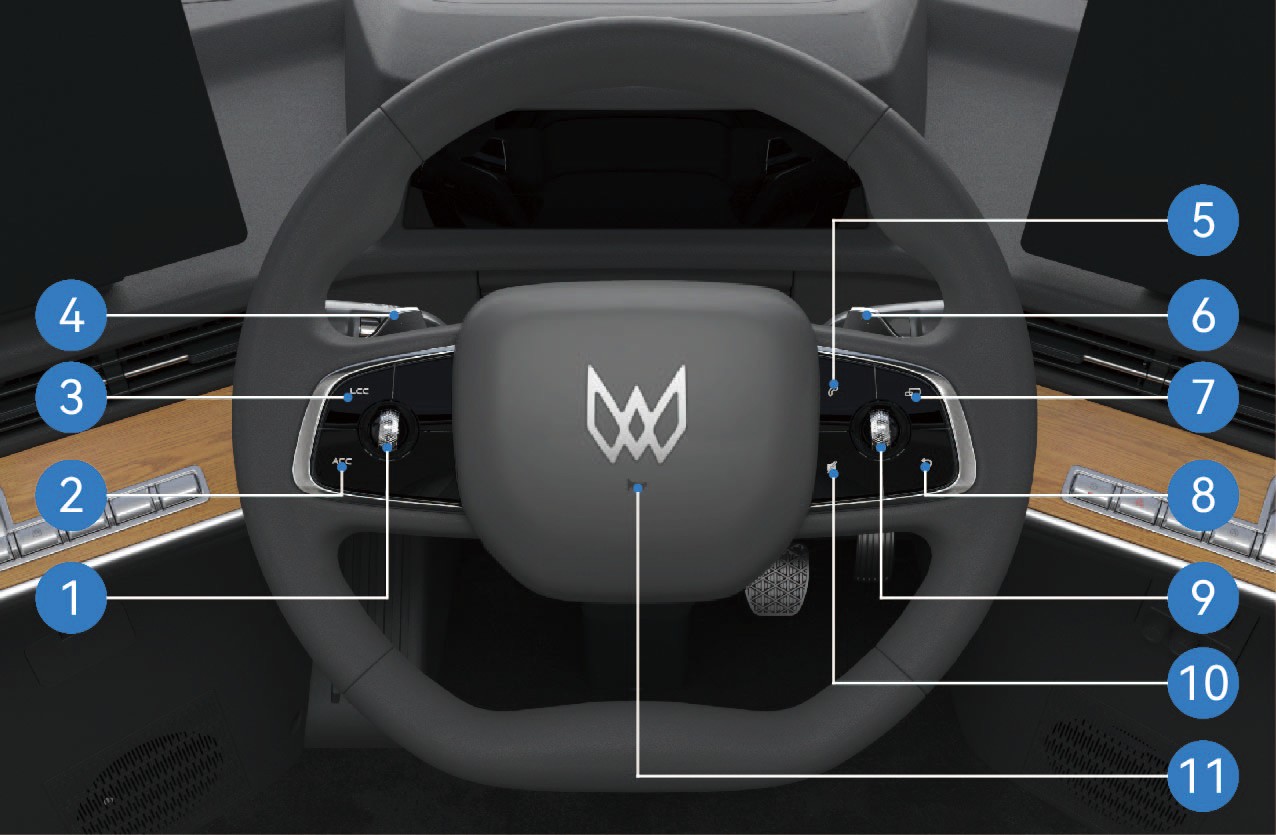

4.I.2Instruções de funcionamento

  1. Botão de confirmação e ajuste de distância e velocidade

Gire a roda de rolagem para a esquerda para reduzir a distância de seguimento no estado de cruzeiro; Gire a roda de rolagem para a direita para aumentar a distância de seguimento no estado de cruzeiro.

Gire a roda de rolagem para cima para aumentar a velocidade do veículo no estado de cruzeiro; Gire a roda de rolagem para baixo para reduzir a velocidade do veículo no estado de cruzeiro.

Prima o centro da roda de rolagem para confirmar o alvo selecionado.

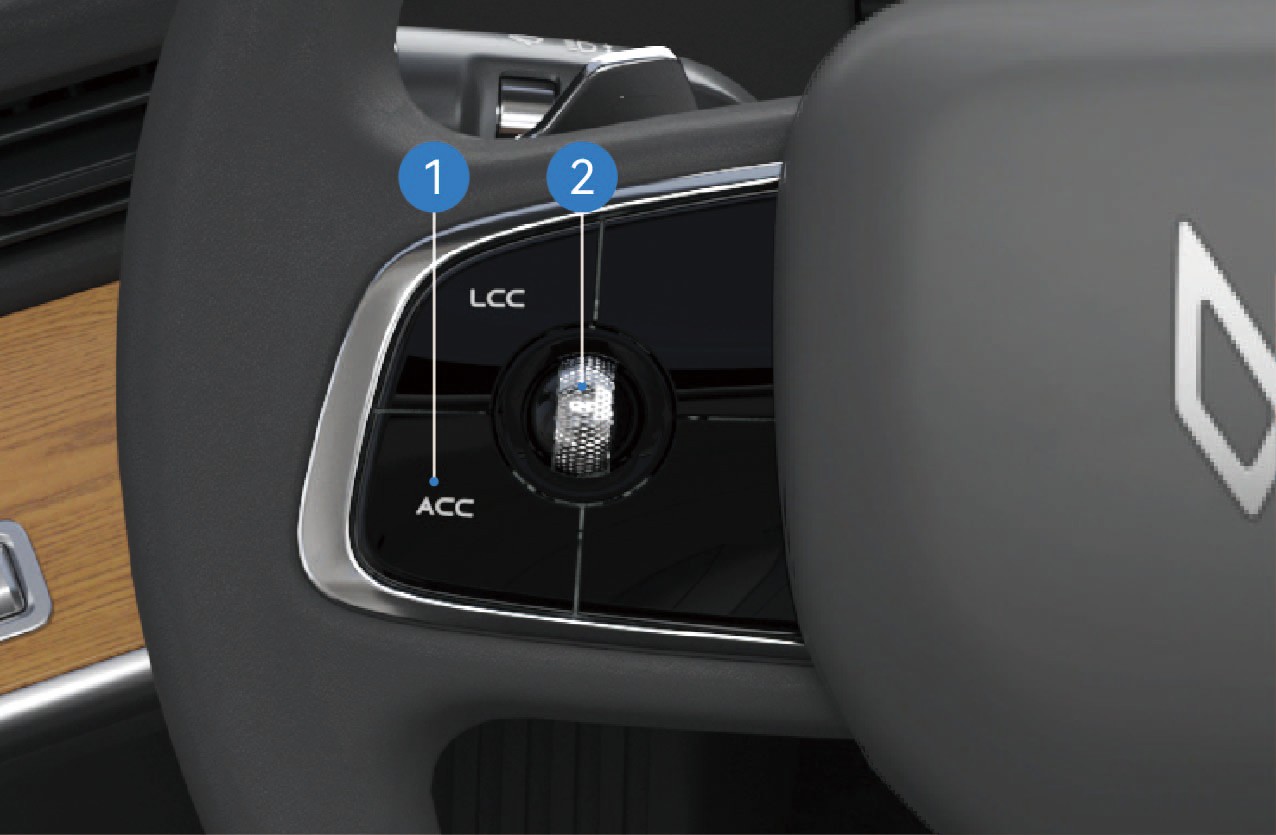

  1. Ativação da função de controlo de cruzeiro adaptativo (ACC)

Prima uma vez para ativar a função ACC; Prima novamente para desligar a função ACC.

  1. Ativação do controlo de centração na faixa (LCC)*

Prima uma vez para ativar a função LCC; Prima novamente para desligar a função LCC.

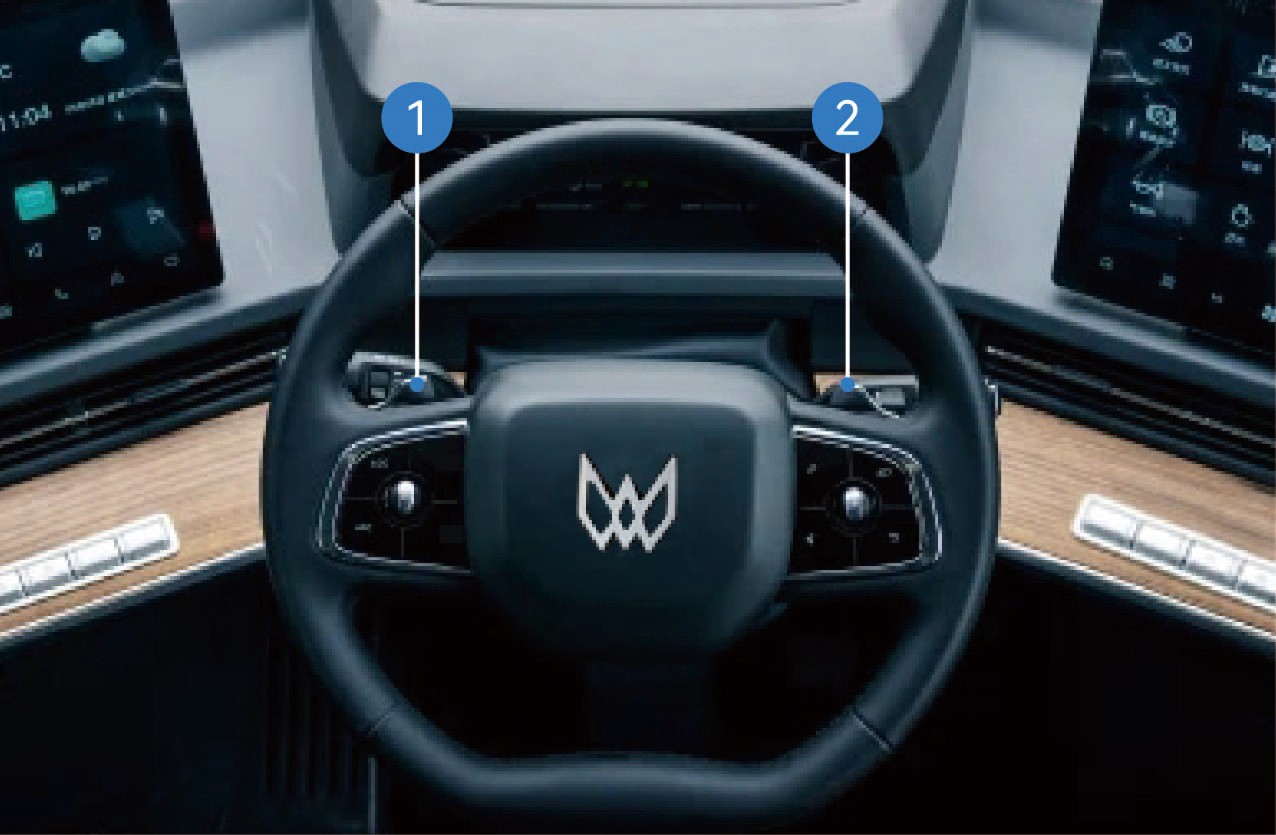

  1. Palheta de travagem regenerativa cinética (esquerda)

Gire a palheta esquerda do sistema de travagem regenerativa cinética (KERS) para reduzir a intensidade de travagem regenerativa cinética do veículo.

  1. Telefone Bluetooth

Prima uma vez para atender uma chamada Bluetooth.

Prima e mantenha premido para encerrar a chamada ou fazer uma chamada.

  1. Palheta de travagem regenerativa cinética (direita)

Gire a palheta direita do sistema de travagem regenerativa cinética (KERS) para aumentar a intensidade de travagem regenerativa cinética do veículo.

  1. Função MODE

Prima este botão para alternar entre rádio, música e vídeo.

  1. Voltar

Prima este botão para voltar à interface anterior do ecrã de informação do veículo utilizado mais recentemente. Para mudar para outro ecrã de informação do veículo, toque manualmente no ecrã de informação do veículo correspondente.

  1. Controlo multimédia

Gire a roda de rolagem para a esquerda para retroceder a função multimédia selecionada para a função anterior; Gire a roda de rolagem para a direita para avançar a função multimédia selecionada para a função seguinte.

Gire a roda de rolagem para cima para aumentar o volume da função multimédia selecionada; Gire a roda de rolagem para baixo para diminuir o volume da função multimédia selecionada.

Prima o centro da roda de rolagem para confirmar o alvo selecionado na lista de multimédia correspondente.

  1. Silêncio

Prima uma vez para ativar o estado de silêncio; Prima novamente para restaurar o som.

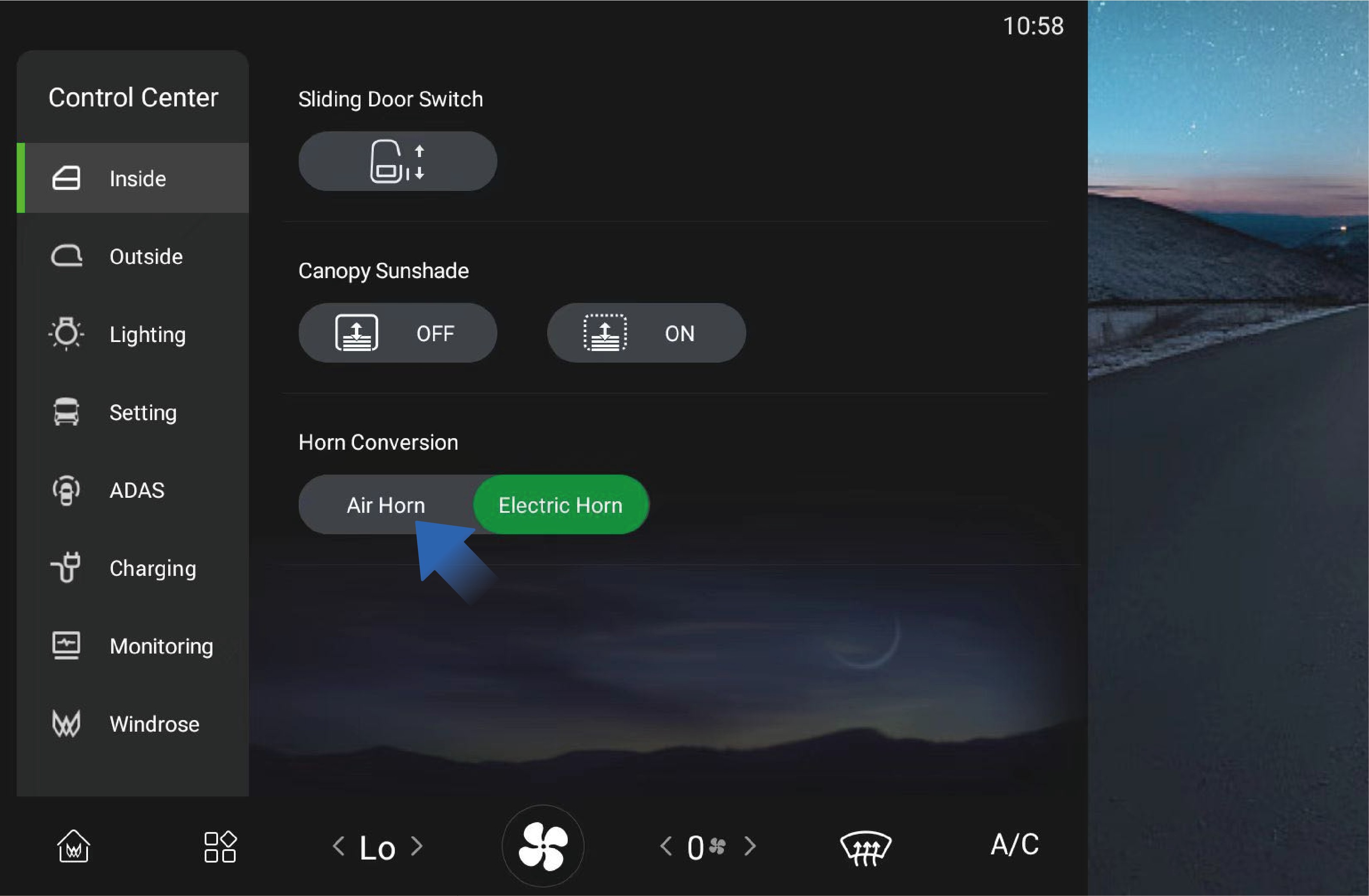

  1. Buzina

Prima o centro do volante para acionar a buzina.

Pode clicar em "Interior" na interface "Centro de Controlo" do ecrã de informação do veículo para selecionar o tipo de buzina do veículo.

↑ Top

4.I.3Precauções

Nota

Coloque os dedos numa posição adequada para evitar que a chave fique inacessível ou difícil de operar.

↑ Top

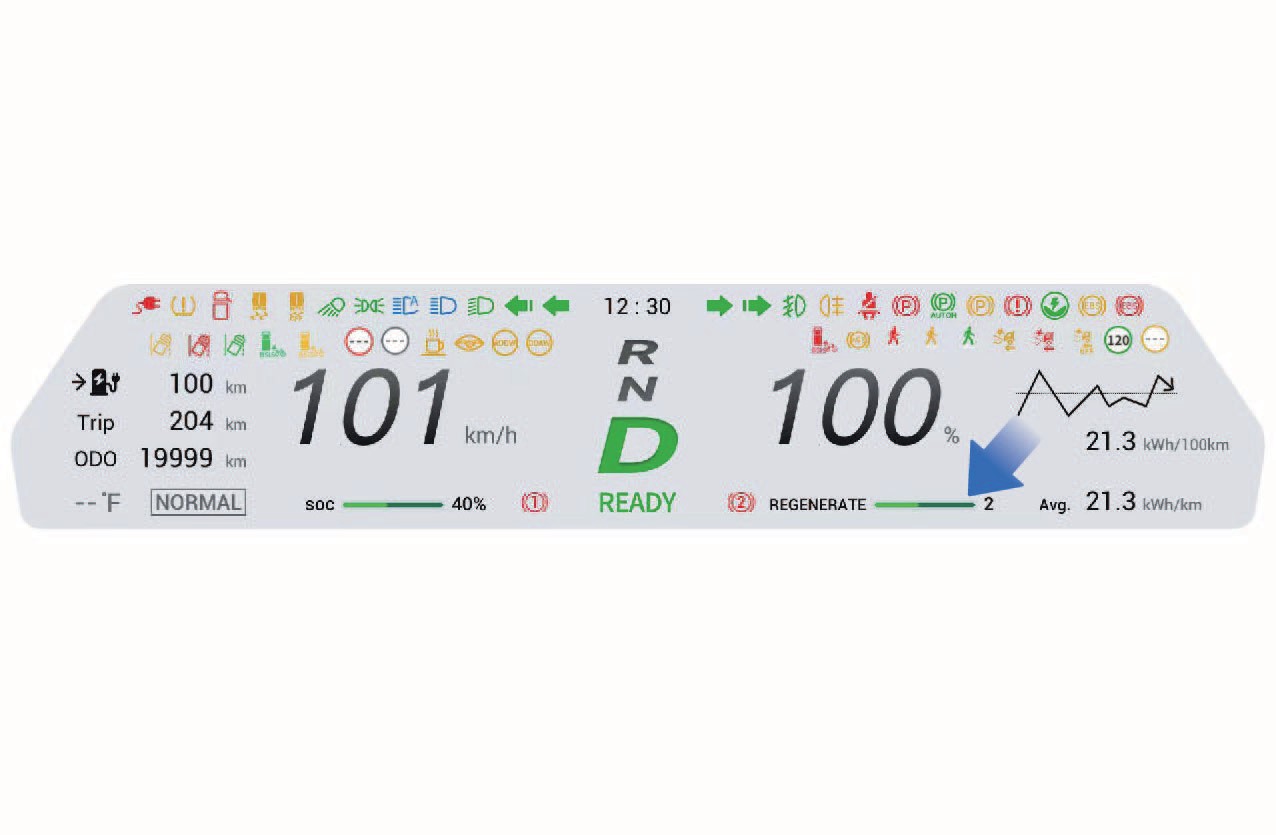

5.AVisão Geral do Painel de Instrumentos

Preparação Antes de Conduzir

  1. Viagem 5. Modo de condução 9. Velocidade atual do veículo 13.Consumo instantâneo por 100 km

  2. Autonomia estimada 6. Capacidade da bateria de alta tensão 10. Níveis de recuperação de energia

  3. Odómetro (distância total) 7. Velocidade atual 11. Proporção de potência instantânea utilizada

potência de tração

  1. Temperatura exterior 8. Veículo pronto 12.Consumo médio

por 100 km

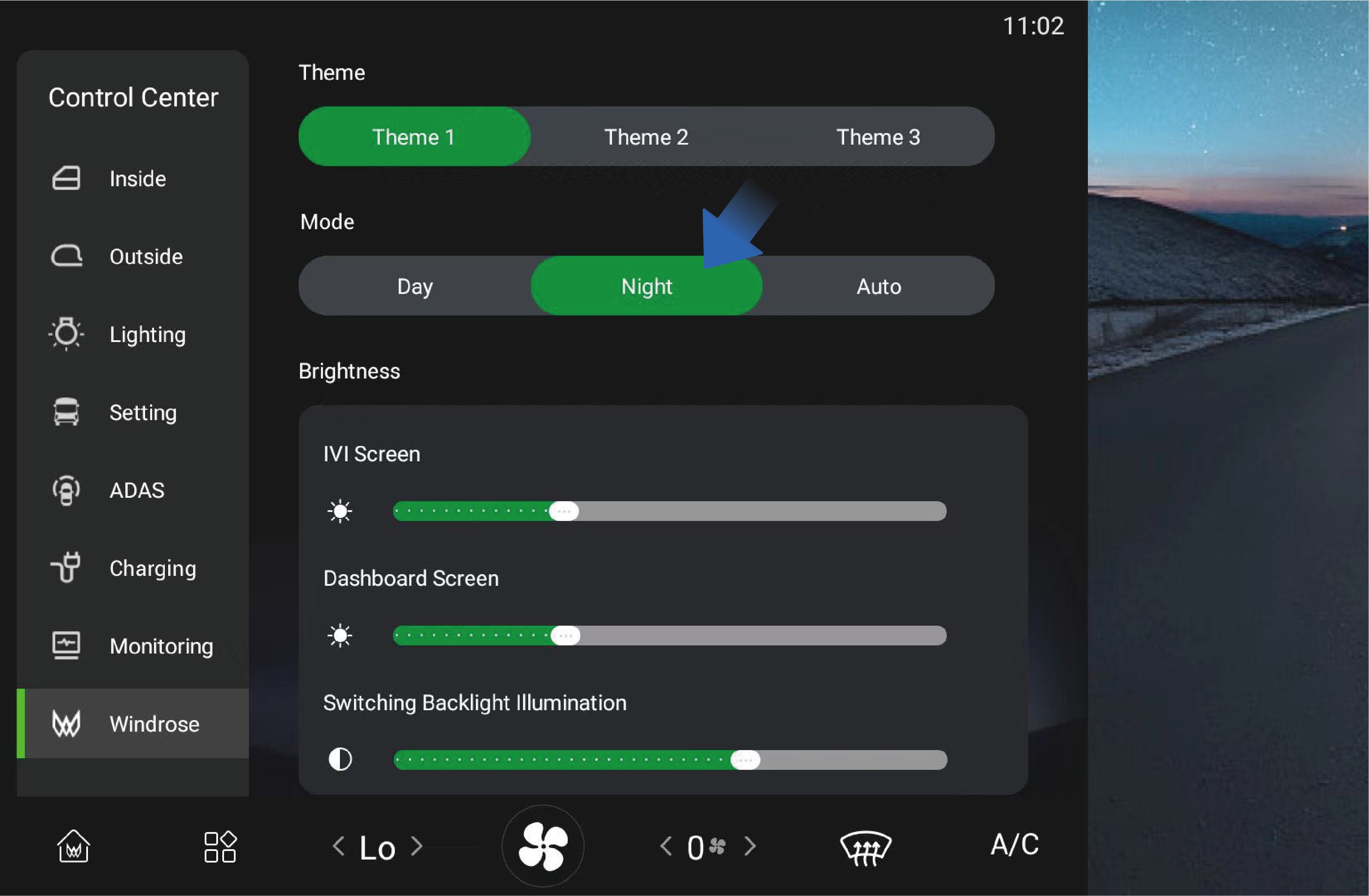

Pode selecionar "Windrose" na interface "Centro de Controlo" do ecrã de informação do veículo para selecionar o modo diurno, noturno ou automático.

Aviso

As imagens na interface do painel de instrumentos são apenas diagramas esquemáticos para referência. Consulte o veículo real.

↑ Top

5.BIndicadores e Lâmpadas de Aviso

Preparação Antes de Conduzir

Ícone

Designação

Nota

Indicador de direção esquerdo

Acende quando o indicador esquerdo está ativado.

Indicador de direção direito

Acende quando o indicador direito está ativado.

A imagem mostra uma única seta verde grande apontando para a direita. O conteúdo gerado por IA pode estar incorreto.

Indicador de direção esquerdo do reboque

Acende quando o indicador esquerdo do reboque está ativado.

A imagem mostra uma seta verde brilhante apontando para a direita, simbolizando direção ou movimento nessa direção. O conteúdo gerado por IA pode estar incorreto.

Indicador de direção direito do reboque

Acende quando o indicador direito do reboque está ativado.

Indicador de máximos

Acende quando os faróis de máximos estão ativos.

Indicador de médios

Acende quando os faróis de médios estão ativos.

A imagem mostra um pequeno botão circular com fundo transparente. O conteúdo gerado por IA pode estar incorreto.

Indicador da luz de nevoeiro traseira

Acende quando a luz de nevoeiro traseira está ativa.

Uma pegada verde ou marca de pneu em uma superfície. O conteúdo gerado por IA pode estar incorreto.

Indicador de luz de trabalho traseira

Acende quando a luz de trabalho traseira está ativa.

Indicador das luzes de posição (luzes de contorno)

Acende quando as luzes de posição (luzes de contorno) estão ativas.

Ícone

Designação

Nota

Um caractere verde simples com uma linha em loop e um pequeno círculo, provavelmente um símbolo kanji japonês. O conteúdo gerado por IA pode estar incorreto.

Indicador da luz de nevoeiro dianteira

Acende quando as luzes de nevoeiro dianteiras estão ativas.

Não perturbar O conteúdo gerado por IA pode estar incorreto.

Lâmpada de aviso de cinto de segurança do condutor

Acende quando o cinto de segurança do condutor não está afivelado.

Lâmpada de aviso de baixa pressão de travagem

Acende quando a pressão de ar do sistema de travagem está abaixo do limiar mínimo.

Lâmpada de aviso de nível baixo de líquido limpa-vidros

Acende quando o nível de líquido do limpa-vidros do para-brisas está baixo.

Lâmpada de aviso de pressão de pneus

Acende quando a pressão do pneu está abaixo do nível especificado.

A imagem mostra um símbolo amarelo de bomba de combustível com uma tomada conectada. O conteúdo gerado por IA pode estar incorreto.

Indicador de SOC da bateria de alta tensão

A bateria de alta tensão está a ser carregada

Indicador de ativação de LCC*

Acende quando o Controlo de Chassis Longitudinal (LCC) está ativo.

Um diagrama que ilustra uma porta com um mecanismo de travamento visível e um indicador circular. O conteúdo gerado por IA pode estar incorreto.

Indica uma avaria no sistema LCC. lâmpada de aviso*

Indica uma avaria no sistema LCC.

Indicador de estado de inibição de LCC*

Indica que o LCC está temporariamente inibido.

Uma representação amarela e minimalista de uma chave inglesa. O conteúdo gerado por IA pode estar incorreto.

Indica uma avaria no sistema do veículo. Contacte um centro de assistência autorizado. lâmpada de aviso

Indica uma avaria no sistema do veículo. Contacte um centro de assistência autorizado.

Ícone

Designação

Nota

Indicador de manutenção

Indica que a manutenção programada está pendente.

A imagem mostra um recipiente cilíndrico vermelho com um bico. O conteúdo gerado por IA pode estar incorreto.

Lâmpada de aviso de porta aberta

Porta não fechada

A imagem mostra um design simples e minimalista com um círculo amarelo contendo três linhas verticais e um símbolo de onda sonora. O conteúdo gerado por IA pode estar incorreto.

Indicador de aquecimento do espelho retrovisor elétrico ligado

Aquecimento do espelho retrovisor elétrico ligado

ABS O conteúdo gerado por IA pode estar incorreto.

Lâmpada de aviso de avaria do ABS do reboque

Avaria do ABS do reboque

Lâmpada de aviso de desgaste grave da patilha de travão

Desgaste grave da patilha de travão

Lâmpada de aviso de avaria do ECAS

Avaria do ECAS

Lâmpada de aviso de altura anormal da carroçaria

Altura anormal da carroçaria

Lâmpada de aviso de avaria do sistema de direção

Avaria do sistema de direção

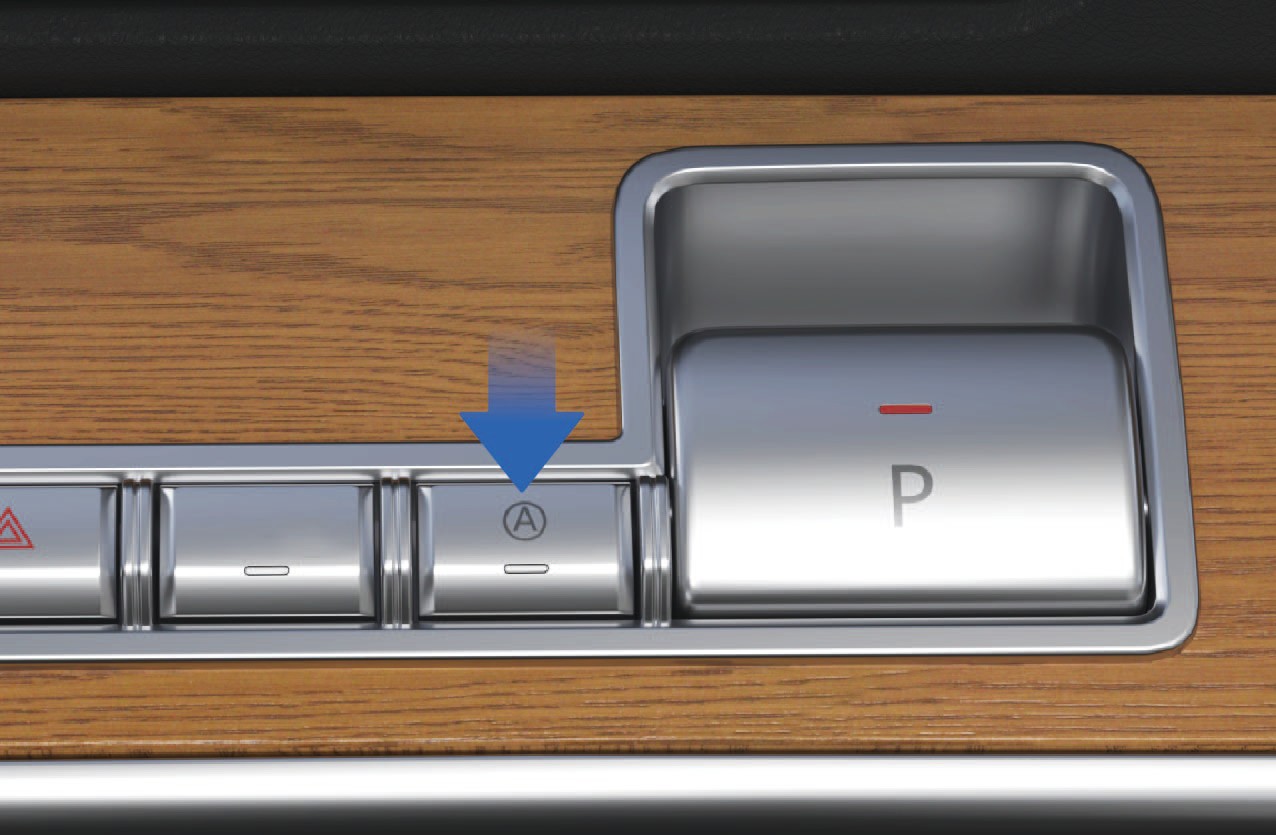

Indicador de AUTOHOLD ligado

AUTOHOLD ligado

Indicador de travão independente do reboque

Estado do travão independente do reboque

Ícone

Designação

Nota

Indicador de deteção de força de estacionamento

Veículo em estado de deteção de força de estacionamento

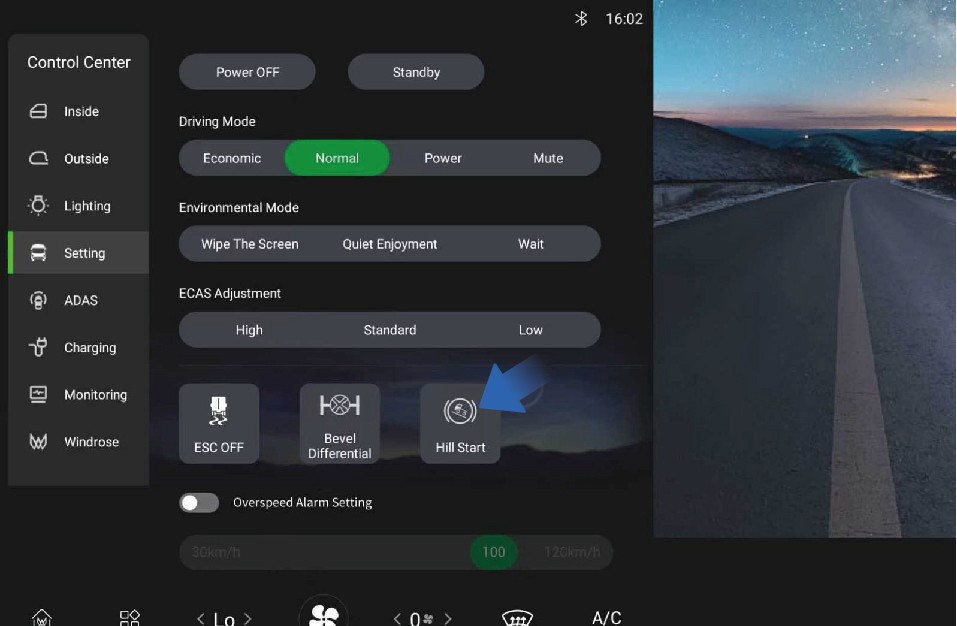

Indicador de funcionamento do HSA

Veículo em estado de HSA

Lâmpada de aviso de avaria da bateria de alta tensão

Avaria da bateria de alta tensão

Indicador de corte da bateria de alta tensão

Corte da bateria de alta tensão

Indicador de SOC baixo da bateria de alta tensão

SOC da bateria de alta tensão demasiado baixo

Lâmpada de aviso de avaria normal de isolamento

Avaria normal de isolamento

Lâmpada de aviso de excesso de velocidade

O veículo excede a velocidade

Indicador de ligação de carregamento da bateria de alta tensão

O veículo está ligado ao dispositivo de carregamento

Lâmpada de aviso de avaria do motor de tração

Avaria do motor de tração

Lâmpada de aviso de avaria do TCU

Avaria do TCU

Ícone

Designação

Nota

Lâmpada de aviso de avaria do sistema do veículo

Avaria do sistema do veículo

Indicador de leitura válida do Cartão NFC

Leitura do Cartão NFC bem-sucedida

Indicador de ligação de alta tensão do veículo

O veículo está ligado a alta tensão

Indicador de veículo pronto

O veículo está em estado PRONTO para ser conduzido a qualquer momento

Lâmpada de aviso de potência de tração limitada

A potência de tração do veículo está limitada

Lâmpada de aviso de avaria da bateria

Avaria da bateria

Lâmpada de aviso de temperatura do líquido de arrefecimento da bateria de alta tensão demasiado alta

Temperatura do líquido de arrefecimento da bateria de alta tensão demasiado alta

Lâmpada de aviso de temperatura do líquido de arrefecimento do motor de tração demasiado alta

Temperatura do líquido de arrefecimento do motor de tração demasiado alta

Lâmpada de aviso de sobreaquecimento da bateria de alta tensão

Sobreaquecimento da bateria de alta tensão

Lâmpada de aviso de fuga térmica da bateria de alta tensão

Fuga térmica da bateria de alta tensão

Ícone

Designação

Nota

Indicador de recuperação de energia

Travagem regenerativa do veículo

Lâmpada de aviso de sobretemperatura do controlador do motor e do motor

Sobretemperatura do controlador do motor e do motor

Lâmpada de aviso de avaria do EHPS

Avaria do EHPS

Lâmpada de aviso de pressão do circuito de travagem 1 demasiado baixa

Pressão do circuito de travagem 1 demasiado baixa

Lâmpada de aviso de pressão do circuito de travagem 2 demasiado baixa

Pressão do circuito de travagem 2 demasiado baixa

Indicador de bloqueio de diferencial 1

Bloqueio de diferencial 1 ligado

Indicador de bloqueio de diferencial 2

Bloqueio de diferencial 2 ligado

Indicador do travão de estacionamento

Travão de estacionamento ligado

Lâmpada de aviso de avaria do travão de estacionamento

Avaria do travão de estacionamento

Lâmpada de aviso de avaria do EBS

Avaria do EBS

Ícone

Designação

Nota

Lâmpada de aviso de avaria do EBS

Avaria do EBS

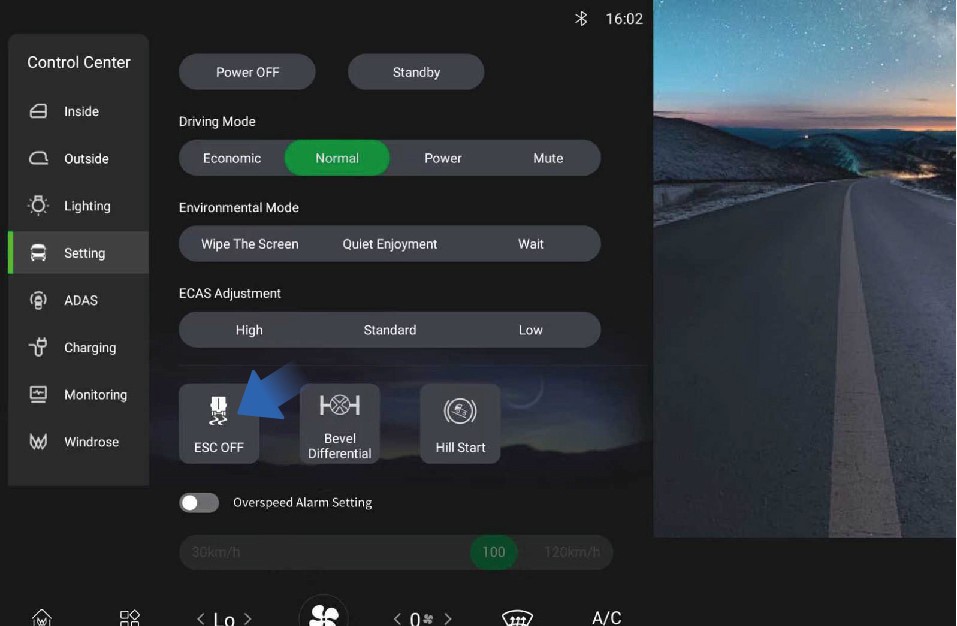

Indicador de ESC desligado

ESC desligado

Indicador de ativação do ESC

ESC ativado

Lâmpada de aviso de avaria do ESC

Avaria do ESC

Indicador de FCW ligado

FCW ligado

Lâmpada de aviso de avaria do FCW

Avaria do FCW

Indicador de ACC ligado

ACC ligado

Indicador de ativação do ACC

ACC ativado

Lâmpada de aviso de avaria do ACC

Avaria do controlo de cruzeiro adaptativo (ACC)

Lâmpada de aviso de nível de líquido de arrefecimento da bateria de alta tensão demasiado baixo

Nível de líquido de arrefecimento da bateria de alta tensão demasiado baixo

Ícone

Designação

Nota

Lâmpada de aviso de avaria de rotação excessiva do motor

Rotação do motor demasiado alta

Indicador de ligação do dispositivo de segurança de emergência do pneu

Dispositivo de segurança de emergência do pneu ligado

Lâmpada de aviso de avaria do espelho retrovisor eletrónico

Avaria do espelho retrovisor eletrónico

Indicador de travagem regenerativa por inércia ligada

Travagem regenerativa por inércia ligada

Lâmpada de aviso de queimada do filamento da luz de travagem do veículo

Queimada do filamento da luz de travagem do veículo

Lâmpada de aviso de queimada do filamento da luz de travagem do reboque

Queimada do filamento da luz de travagem do reboque

Indicador de alarme de temperatura do disco de travão

/

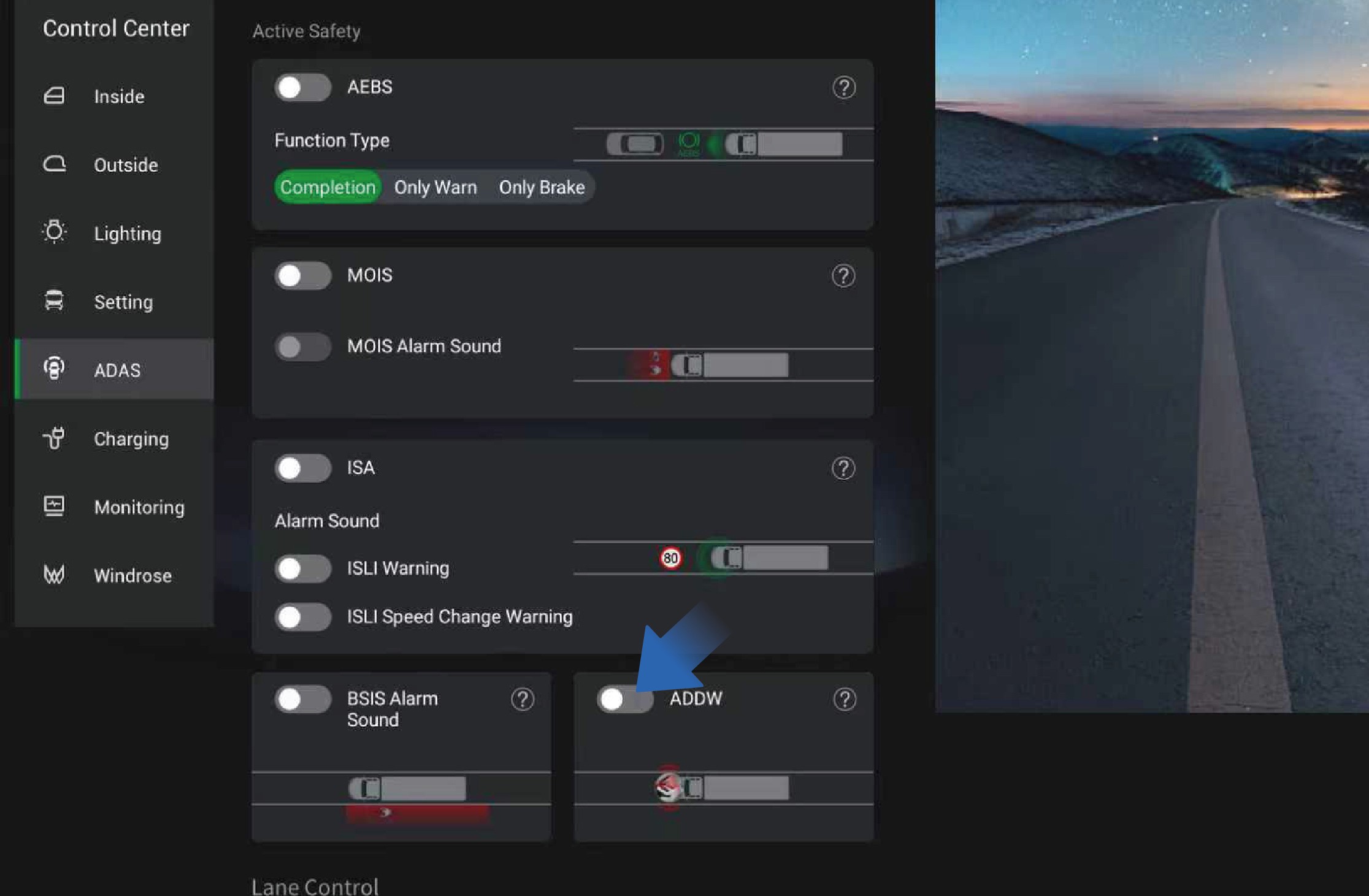

Indicador de monitorização de distração ADDW

/

Indicador de monitorização de fadiga DDAW

/

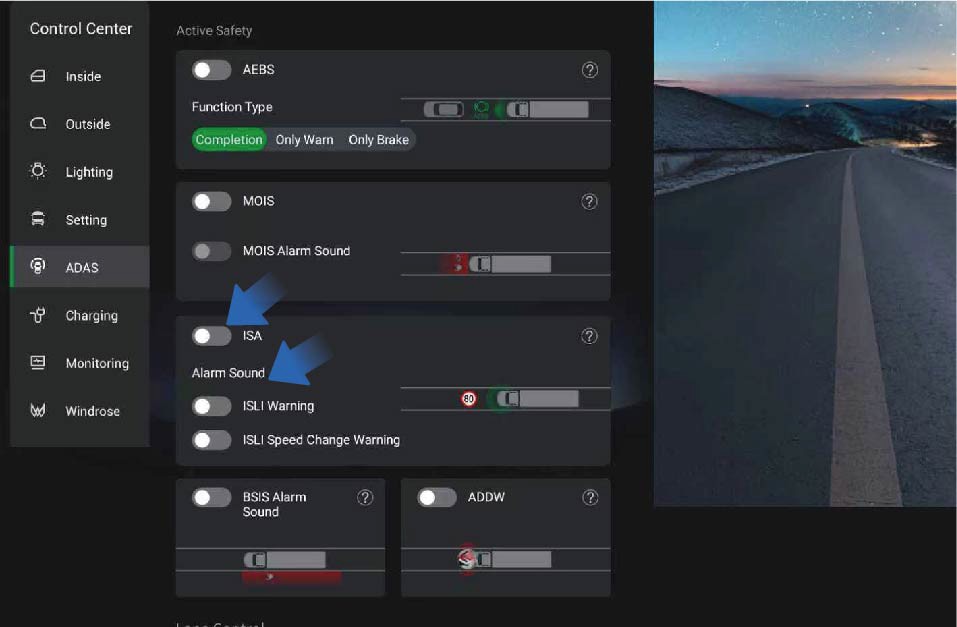

Indicador de reconhecimento de sinalização ISA

/

Ícone

Designação

Nota

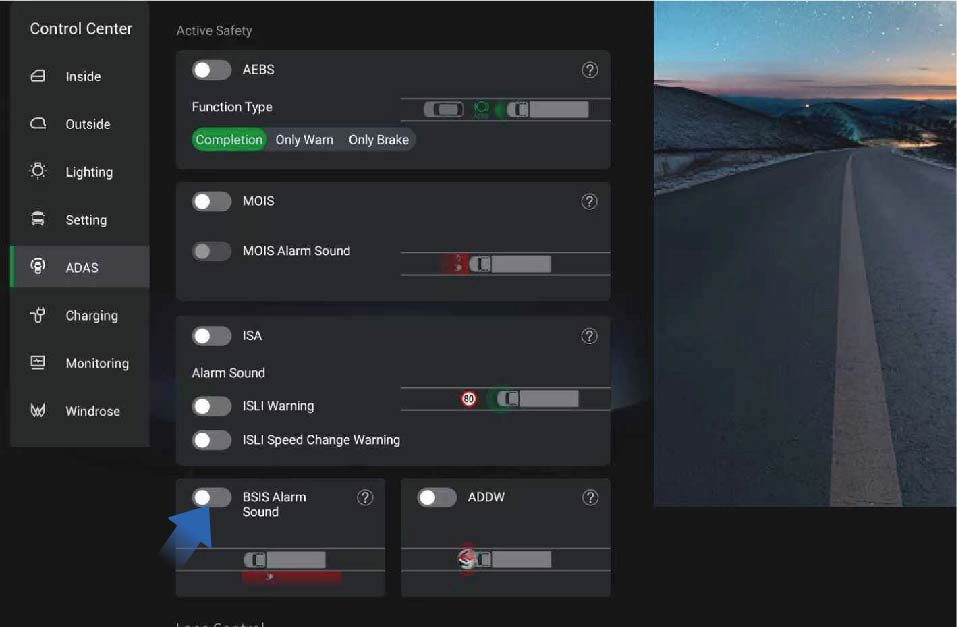

Indicador do sistema de monitorização de ângulo morto BSIS

/

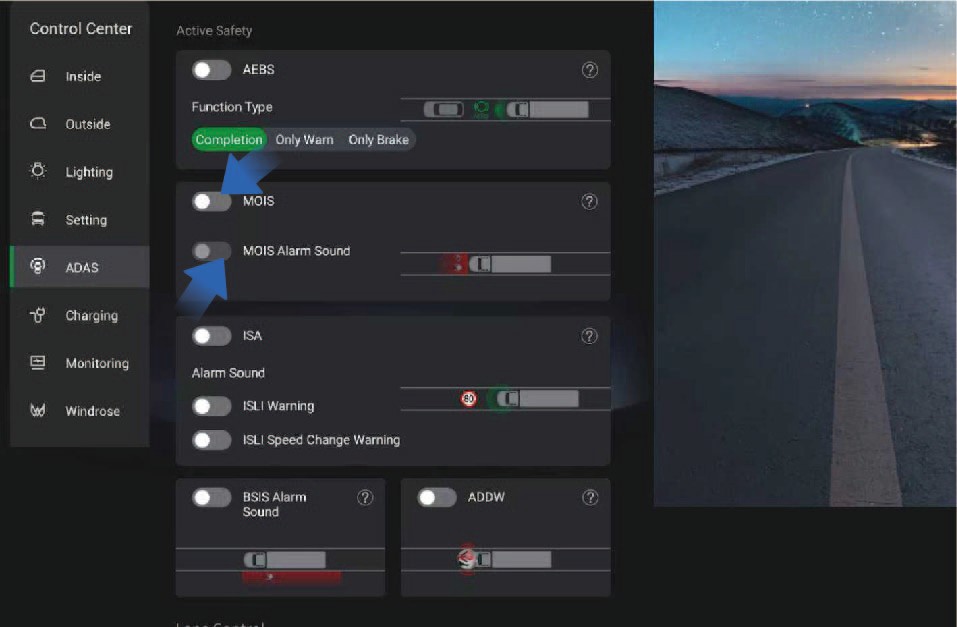

Indicador de alarme MOIS

/

Quando o veículo é ligado, algumas lâmpadas de aviso acendem para autodiagnóstico e apagam após alguns segundos. Se a lâmpada de aviso permanecer acesa ou acender durante a condução devido a uma avaria, deve dar importância a este fenómeno e contactar um centro de assistência autorizado Windrose o mais rapidamente possível para evitar acidentes que possam resultar em lesões pessoais ou danos materiais.

Se a lâmpada de aviso permanecer acesa após a ligação do veículo, ou acender durante a condução, indica que o veículo pode estar sujeito a uma avaria grave. Neste caso, contacte imediatamente um centro de assistência autorizado Windrose.

Os ícones a preto no quadro alternarão entre preto e branco consoante o fundo no ecrã do painel de instrumentos.

↑ Top

6.AControlo do Limpa-vidros

↑ Top

Preparação Antes de Conduzir

Quando soltar o botão de lavagem do para-brisas, o jato de água para imediatamente e o limpa-vidros repõe a posição inicial após três passagens. Quando premir e soltar o botão de lavagem do para-brisas, o limpa-vidros não jeta água e o

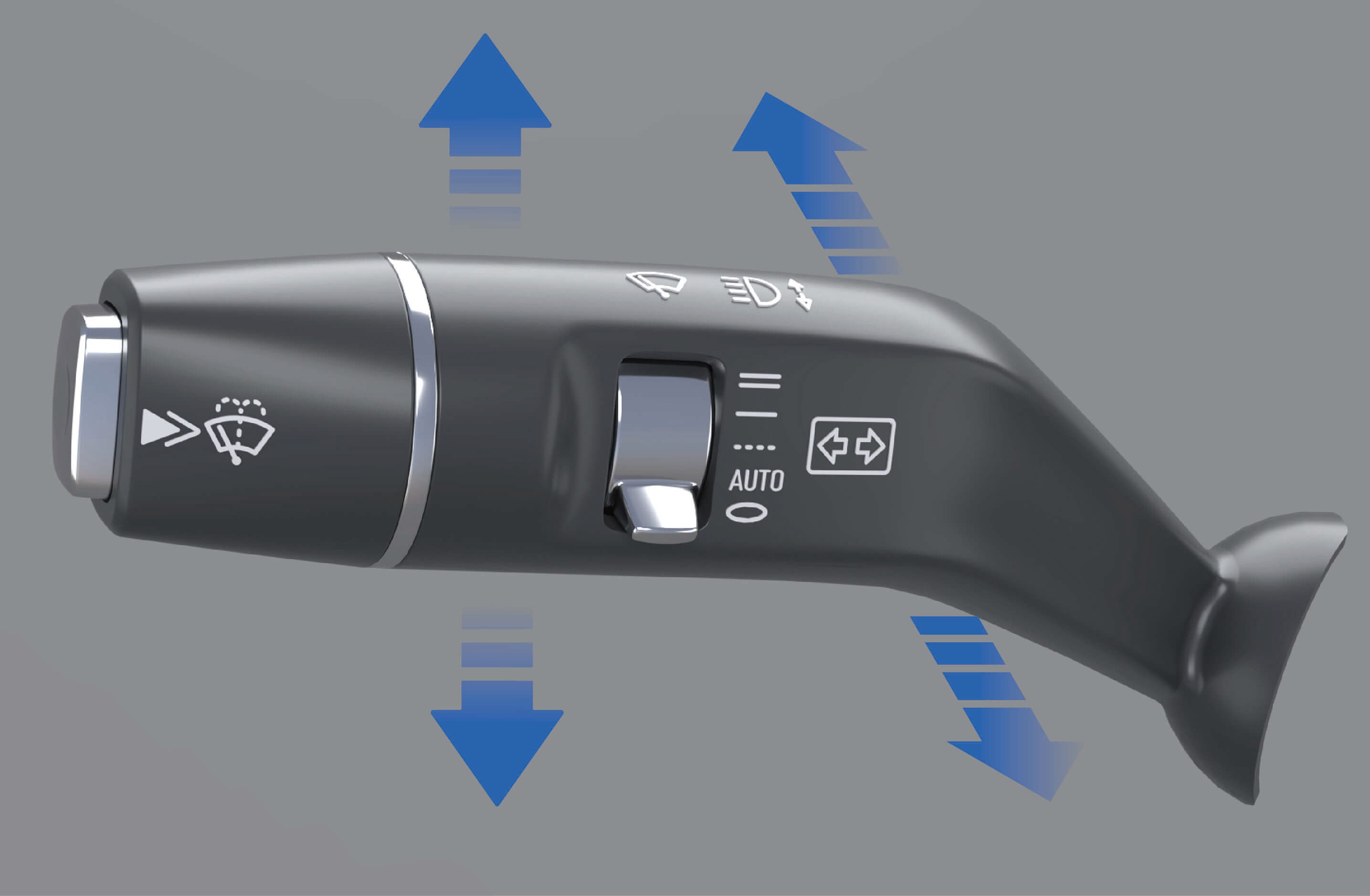

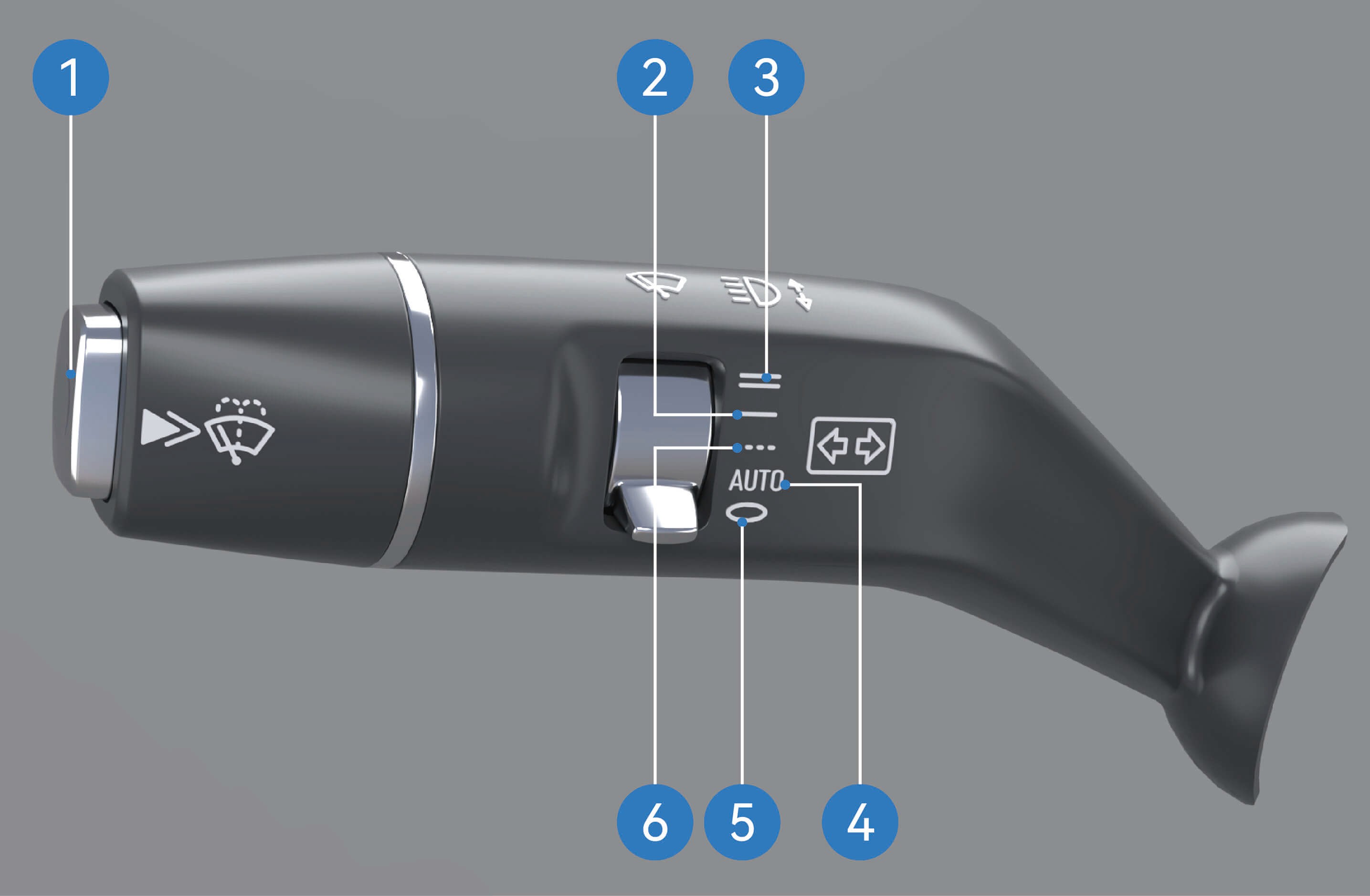

Controla as funções dos limpa-vidros do veículo através da

alavanca de combinação do lado esquerdo do volante.

6.A.1Instruções de funcionamento

  1. Lavagem do para-brisas: Prima e mantenha premido o botão de lavagem do para-brisas para entrar no modo de lavagem. Neste modo, o limpa-vidros continuará a jair água e o limpa-vidros limpará continuamente.

o limpa-vidros repõe a posição inicial após uma passagem.

  1. Limpeza contínua a baixa velocidade: Mova o braço do limpa-vidros para esta posição e o limpa-vidros entrará no modo de limpeza contínua a baixa velocidade.

  2. Limpeza contínua a alta velocidade: Mova o braço do limpa-vidros para esta posição e o limpa-vidros entrará no modo de limpeza contínua a alta velocidade.

  3. Limpeza automática: Mova o braço do limpa-vidros para esta posição e o limpa-vidros entrará no modo de limpeza automática.

  4. Limpa-vidros desligado: Mova o braço do limpa-vidros para esta posição e o limpa-vidros estará no modo desligado.

  5. Limpeza intermitente: Mova o braço do limpa-vidros para esta posição e o limpa-vidros entrará no modo de limpeza intermitente, no qual pode ajustar a frequência de limpeza intermitente do limpa-vidros no ecrã de informação do veículo.

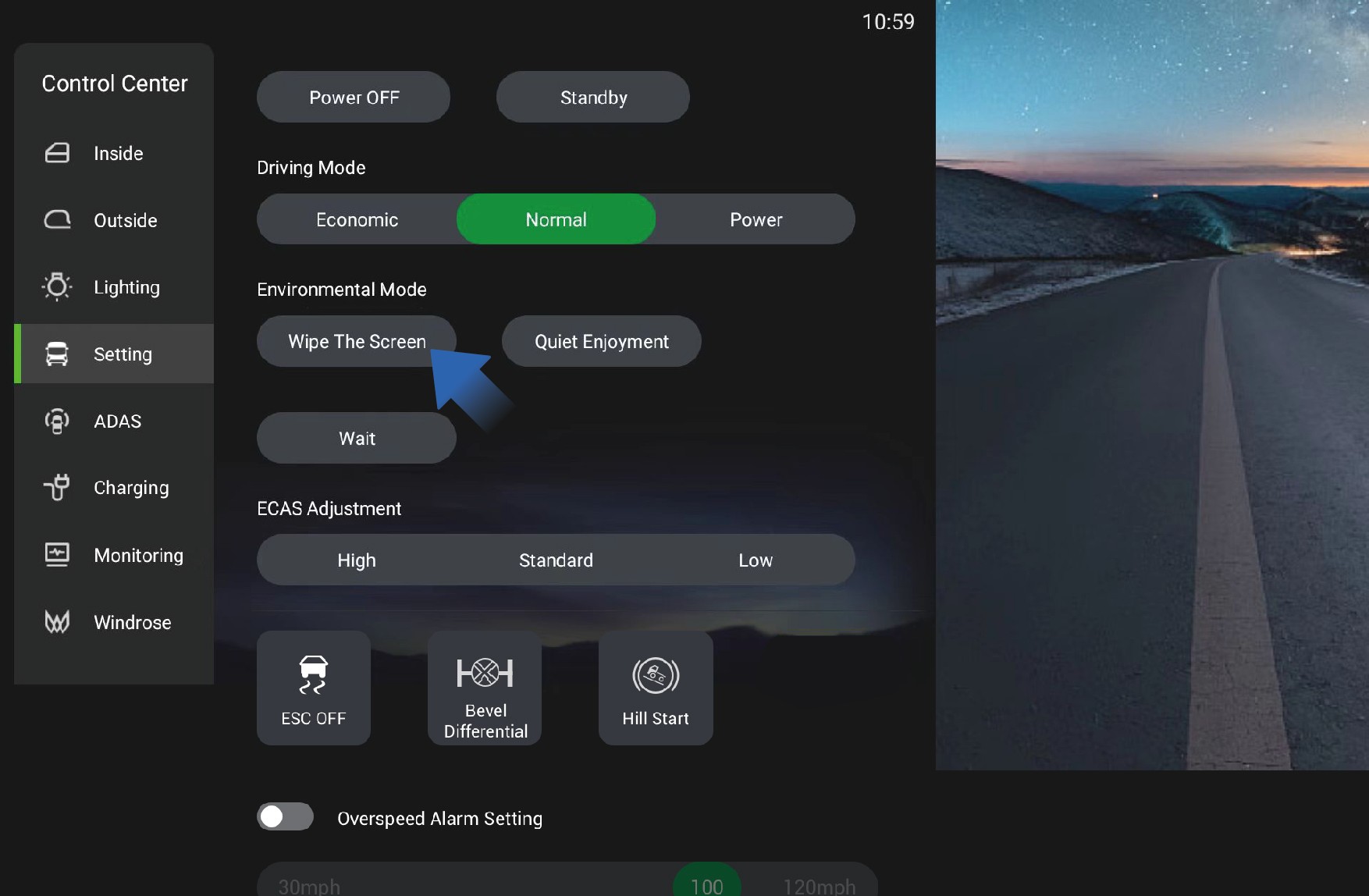

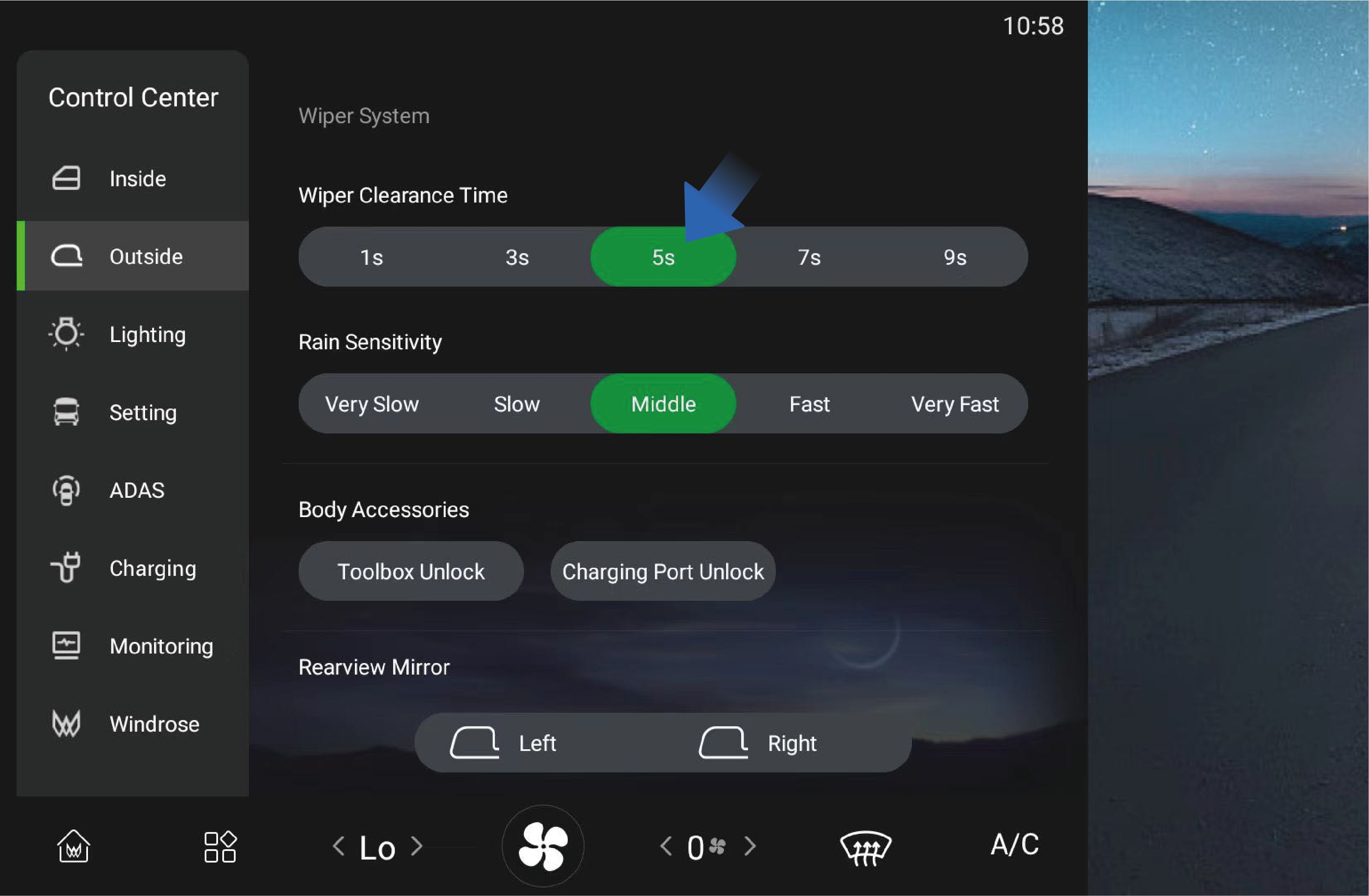

Pode clicar em "Exterior" na interface "Centro de Controlo" do ecrã de informação do veículo para selecionar o intervalo de limpeza intermitente do limpa-vidros de acordo com as suas necessidades.

Quando o braço do limpa-vidros estiver na posição de limpeza automática, pode também selecionar a sensibilidade à chuva nesta interface, e o sistema ajustará a frequência de limpeza automática de acordo com a sensibilidade selecionada.

↑ Top

6.A.2Precauções

Aviso

Na época fria, se o líquido limpa-vidros congelar no para-brisas, não utilize os limpa-vidros, pois isso pode obstruir a visão e causar acidentes de trânsito ou vítimas.

Aviso
↑ Top


6.BInterruptor de Luzes

↑ Top

Preparação Antes de Conduzir

Nota

Após ativar os faróis automáticos ou o interruptor de luzes no

ecrã de informação do veículo, pode alternar entre médios e máximos através da alavanca de luzes no lado esquerdo do volante. A utilização adequada das luzes exteriores pode melhorar efetivamente a segurança de condução de um veículo.

6.B.1Instruções de funcionamento

Clique no ícone "Iluminação" na interface "Centro de Controlo" do ecrã de informação do veículo para entrar na interface de controlo de luzes do veículo, onde pode clicar no ícone de luz de posição (luz de contorno), médios ou AUTO para ativar as luzes exteriores do veículo.

Uma vez ativadas as luzes exteriores, pode alternar entre médios e máximos através da alavanca de luzes no lado esquerdo do volante.

Luz de marcha diurna

Após o arranque do veículo, a luz de marcha diurna será ligada automaticamente quando os médios estiverem desligados; Quando os médios forem ligados, a luz de marcha diurna desligará automaticamente.

Luz de posição lateral combinada

As luzes de posição laterais combinadas estão presentes em ambos os lados do veículo e acenderão automaticamente quando "AUTO", "Médios" ou "Luz de posição" for ativado na interface de controlo de luzes do veículo.

Luz de trabalho traseira

Se for necessário ligar a luz de trabalho traseira do veículo numa situação específica, pode clicar no interruptor "Luzes de Trabalho Traseiras" na interface "Iluminação".

↑ Top

6.B.2Precauções

Nota

Ao operar os indicadores, não é necessário ativar as luzes exteriores previamente no ecrã de informação do veículo.

↑ Top

6.CInterruptor das Luzes de Emergência

Preparação Antes de Conduzir

↑ Top

Em caso de emergência durante a condução, ligue imediatamente as luzes de emergência para alertar o veículo que segue atrás, evitando assim acidentes.

6.C.1Instruções de funcionamento

Ao premir o interruptor das luzes de emergência no lado direito do painel de instrumentos no veículo, se o indicador no interruptor piscar, indica que as luzes de emergência foram ativadas.

↑ Top

6.C.2Precauções

Aviso

O interruptor das luzes de emergência é utilizado em condições em que o veículo pode causar acidentes de trânsito ou outras situações especiais para alertar os veículos que passam e evitar acidentes.

↑ Top

6.DLigar/Desligar

↑ Top

Condução

Após o desbloqueio do veículo, abra a porta e passe o Cartão NFC na posição de leitura designada do painel de instrumentos direito para ligar o veículo, e o painel de instrumentos e o ecrã central acenderão.

Se estiver no interior do veículo, pode ligar ou desligar o veículo

através do Cartão NFC. Instruções de funcionamento Ligar

Desligar

Antes de desligar o veículo, certifique-se de que o veículo está estacionado de forma segura e estável. Ao estacionar numa rampa ou em locais especiais, fixe as rodas com as cunhas de estacionamento fornecidas com o veículo para evitar deslizamentos.

Quando as condições acima forem cumpridas, pode desligar o veículo da seguinte forma.

Com o EPB ligado, passe o Cartão NFC na posição de leitura designada do painel de instrumentos direito para desligar o veículo.

6.D.1Precauções

Nota

Durante o processo de desligar o veículo, ouvirá um som, que é um fenómeno normal causado pelo autodiagnóstico do sistema de travagem.

↑ Top

6.ETravão de Serviço

↑ Top

Condução

Com o EPB ligado, pode desligar o veículo selecionando "Centro de Controlo", mudando para a interface "Definições" e clicando no botão "Desligar" no ecrã IVI direito.

Após desligar o veículo a partir do interior do veículo, o interruptor elétrico da porta deslizante elétrica no interior ou exterior do veículo ainda pode ser utilizado para abrir ou fechar a porta deslizante elétrica. Quando a porta deslizante elétrica estiver bloqueada a partir do exterior do veículo, significa que o veículo foi desligado com sucesso.

Para abrandar ou parar o veículo durante a condução, pode premir o pedal do travão para reduzir a velocidade do veículo ou abrandar até o veículo parar completamente.

6.E.1Instruções de funcionamento

Para parar o veículo suavemente durante a travagem de serviço, recomenda-se operar o pedal do travão da seguinte forma em três situações:

desaceleração não for a esperada, prima o pedal do travão de forma adequada;

↑ Top

6.E.2Precauções

Aviso
↑ Top

6.FTravão de Estacionamento Eletrónico (EPB)

Condução

↑ Top

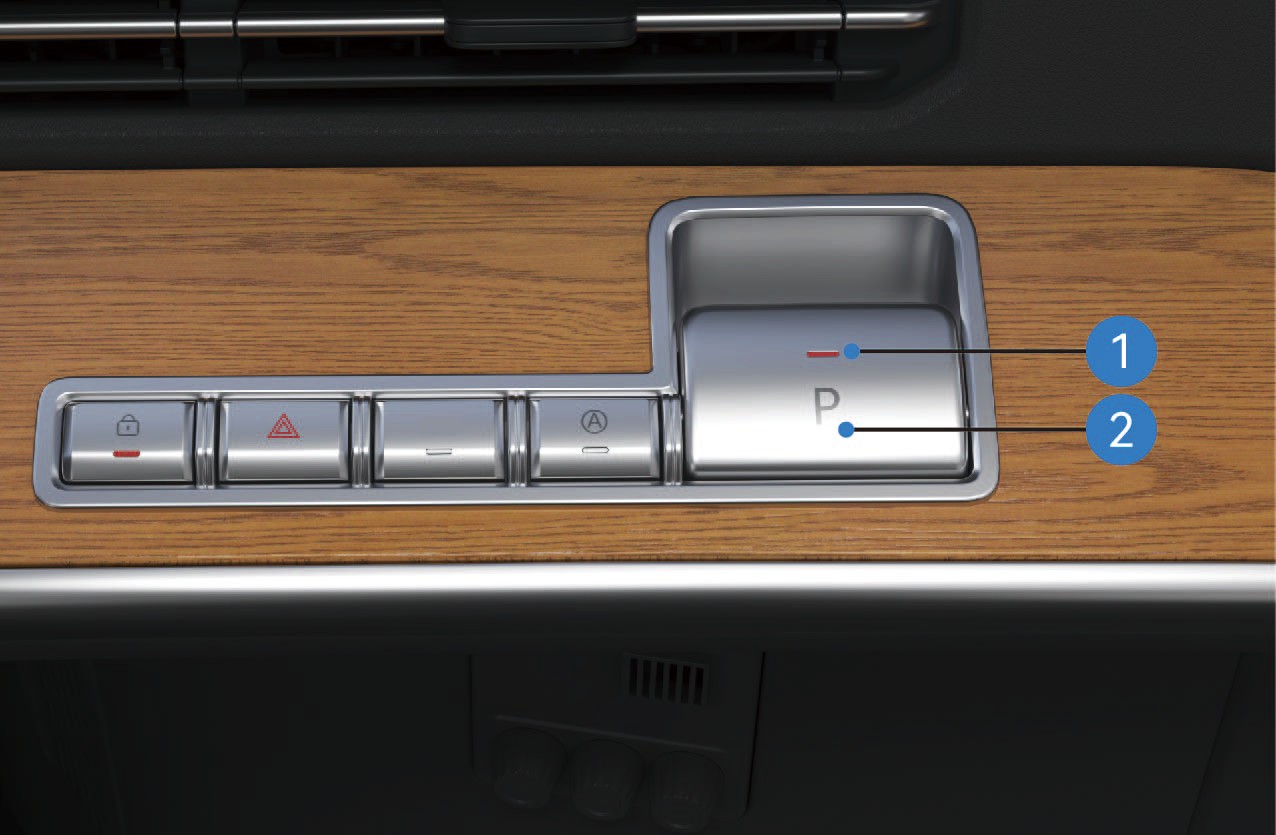

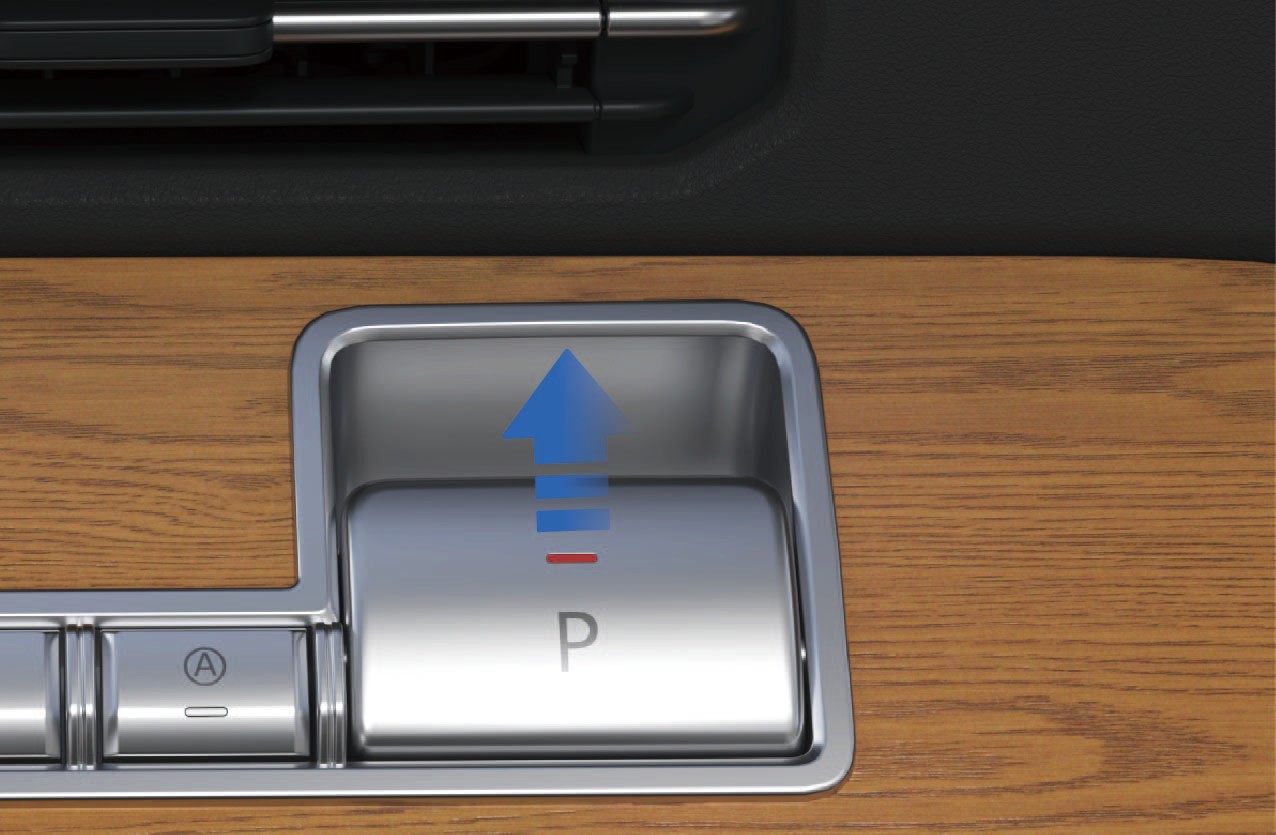

  1. Indicador de estado do interruptor do travão de estacionamento EPB

  2. Interruptor do travão de estacionamento EPB

6.F.1Instruções de funcionamento

Libertação do Travão de Estacionamento

Quando o veículo estiver no estado de travão de estacionamento com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, prima o pedal do travão e pressione o interruptor do travão de estacionamento EPB para libertar o travão de estacionamento; o indicador do travão de estacionamento no painel de instrumentos combinado apagará.

Quando a porta do veículo estiver fechada, o veículo estiver no estado de travão de estacionamento (em estradas planas ou rampas) com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, o travão de estacionamento será automaticamente libertado quando o veículo arrancar normalmente; o indicador do travão de estacionamento no painel de instrumentos combinado apagará.

Nota

O sistema não consegue libertar automaticamente o travão de estacionamento ao mudar para a velocidade de marcha-atrás (R). Liberte o travão de estacionamento manualmente antes de mudar para R.

O travão de estacionamento não pode ser libertado quando a pressão do reservatório de ar for demasiado baixa. O indicador do travão de estacionamento no painel de instrumentos combinado permanecerá aceso, e será apresentada uma mensagem de texto correspondente.

Se o travão de estacionamento não puder ser libertado devido a pressão do reservatório de ar excessivamente baixa, prima o pedal do travão e mantenha premido o interruptor do travão de estacionamento EPB durante mais de 5 segundos para libertar o travão de estacionamento; o indicador do travão de estacionamento no painel de instrumentos combinado apagará.

O travão de estacionamento não pode ser libertado se premir o interruptor do travão de estacionamento EPB sem premir primeiro o pedal do travão, e será apresentada uma mensagem de texto correspondente no painel de instrumentos combinado.

Quando o veículo estiver no estado de travão de estacionamento com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, ligue o veículo e pressione o interruptor do travão de estacionamento EPB rapidamente 5 vezes dentro de 10 segundos após ligar para libertar o travão de estacionamento; o indicador do travão de estacionamento no painel de instrumentos combinado apagará.

Quando o veículo estiver no estado de travão de estacionamento com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada: Prima e mantenha premido o interruptor do travão de estacionamento EPB; Toque no botão Desligar no ecrã de infoentretenimento do veículo (não desligue via leitura de cartão); Liberte o interruptor do travão de estacionamento EPB após o manter premido durante mais de 5 segundos. Após o desligar do veículo, o sistema EPB não ativará o travão de estacionamento e permanecerá no estado libertado. O indicador do travão de estacionamento no painel de instrumentos combinado apagará e o Indicador de Estado do Interruptor do Travão de Estacionamento EPB piscará até o sistema entrar em modo de espera.

Ativação do Travão de Estacionamento

Quando o veículo estiver imóvel e no estado de travão de estacionamento libertado com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, puxe o interruptor do travão de estacionamento EPB para cima para ativar o travão de estacionamento; o indicador do travão de estacionamento no painel de instrumentos combinado acenderá.

Quando o veículo estiver imóvel e no estado de travão de estacionamento libertado com autodiagnóstico normal do sistema, toque no botão Desligar no ecrã de controlo do veículo direito (não desligue via leitura de cartão) para ativar o travão de estacionamento; o indicador do travão de estacionamento no painel de instrumentos combinado acenderá e apagará 10 segundos após o desligar.

Quando o veículo estiver em estado de condução com falha do sistema de travão de serviço (e autodiagnóstico normal do sistema e pressão do reservatório de ar adequada): Puxe lentamente o interruptor do travão de estacionamento EPB para cima para ativar a travagem de emergência EPB; Se a velocidade do veículo for inferior a 5 km/h quando o interruptor for puxado até ao curso máximo, o sistema ativará totalmente o travão de estacionamento. O curso do interruptor do travão de estacionamento EPB é proporcional à força de travagem. A luz de travagem acenderá quando a travagem de emergência for ativada durante a condução; a luz de estacionamento não acenderá se a travagem de emergência não acionar a função de travão de estacionamento.

Quando o sistema EPB estiver em modo de espera (o indicador de estado do interruptor está apagado), puxe o interruptor do travão de estacionamento EPB para cima para

ativar o sistema, e o Indicador de Estado do Interruptor do Travão de Estacionamento EPB acenderá.

Estacionamento Temporário

O Interruptor de Estacionamento Temporário está localizado no lado direito do painel de instrumentos.

Quando o veículo estiver imóvel com autodiagnóstico normal do sistema, prima o Interruptor de Estacionamento Temporário para ativar a função (prima o interruptor novamente para desativá-la).

Estado ativado: O indicador AUTO HOLD no painel de instrumentos combinado e o Indicador de Estado do Interruptor de Estacionamento Temporário acendem; Estado desativado: O indicador AUTO HOLD no painel de instrumentos combinado e o Indicador de Estado do Interruptor de Estacionamento Temporário apagam.

Quando o veículo estiver imóvel com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, prima o pedal do travão até uma determinada profundidade e mantenha durante mais de 3 segundos para ativar o estacionamento temporário. O indicador AUTO HOLD no painel de instrumentos combinado e o Indicador de Estado do Interruptor de Estacionamento Temporário piscarão.

Quando a porta do veículo estiver fechada, o veículo estiver no estado de estacionamento temporário (em estradas planas ou rampas) com autodiagnóstico normal do sistema e pressão do reservatório de ar adequada, o travão de estacionamento temporário será libertado quando o veículo arrancar normalmente. O indicador AUTO HOLD no painel de instrumentos combinado e o Indicador de Estado do Interruptor de Estacionamento Temporário cessarão de piscar e permanecerão acesos.

Nota

O sistema não consegue libertar automaticamente o travão de estacionamento temporário ao mudar para a velocidade de marcha-atrás (R). Liberte o travão de estacionamento temporário manualmente antes de mudar para R.

Alertas de Avaria

↑ Top

6.F.2Precauções

Aviso
Aviso
↑ Top

6.GTravagem de Emergência - Condução

Condução

↑ Top

O travão de estacionamento pode ser usado como travão de emergência quando o sistema de travão de serviço do veículo avariar.

6.G.1Instruções de funcionamento

Quando necessitar de travagem de emergência, puxar o interruptor do travão de estacionamento EPB para cima pode realizar a travagem de emergência. Quanto maior a

↑ Top


6.HOperação de Mudança de Velocidade

↑ Top

Condução

abertura do interruptor puxado para cima, maior é a força de travagem aplicada.

6.H.1Precauções

Aviso

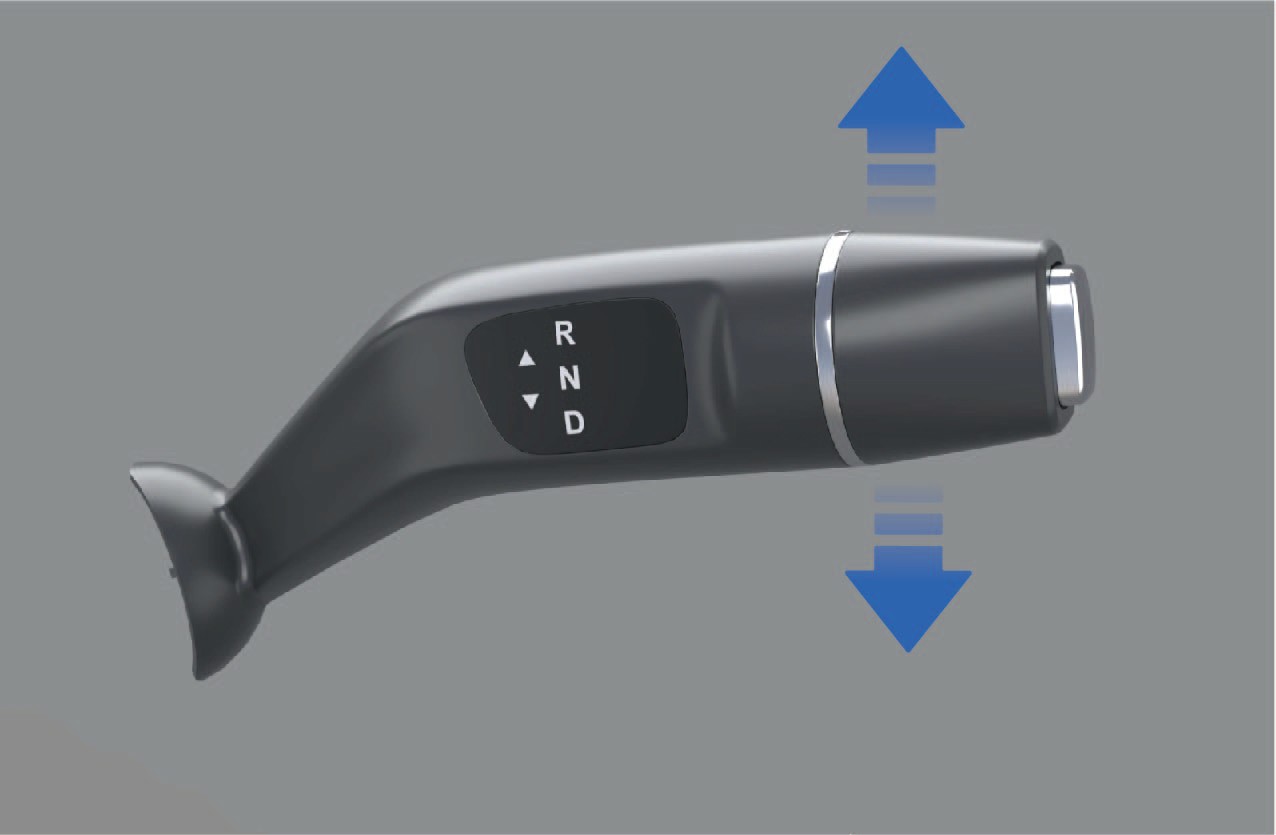

Pode mudar de velocidade utilizando a alavanca de mudança de velocidades no lado direito do volante.

↑ Top

6.H.2Instruções de funcionamento

Quando o veículo estiver imóvel, prima o pedal do travão e empurre a alavanca de mudança de velocidades para cima; o painel de instrumentos apresentará a velocidade "R", indicando que o veículo foi colocado em marcha-atrás.

Quando a alavanca de mudança de velocidades estiver em "R", empurre a alavanca para baixo 1 velocidade e mantenha durante 1 segundo.

Quando o veículo estiver no modo EPB, prima o pedal do travão e liberte o EPB.

Quando o veículo estiver imóvel, prima o pedal do travão e empurre a alavanca de mudança de velocidades para baixo simultaneamente; o painel de instrumentos apresentará a velocidade "D", indicando que o veículo foi colocado em condução.

Se a mudança de velocidade falhar, o painel de instrumentos indicará o motivo da falha da mudança de velocidade, e a mensagem de texto inclui: prima o travão para mudar de velocidade, coloque em PRONTO antes de mudar, ou pare e mude; Se a mudança de velocidade for bem-sucedida, não haverá mensagem de texto.

↑ Top

6.H.3Precauções

Aviso

O veículo deve ser desligado em velocidade N, e é proibido desligar diretamente e parar o veículo em velocidade D ou R.

O veículo pode ser colocado em velocidade N com o indicador de velocidade "N"

em destaque no painel de instrumentos através das seguintes operações:

Quando a alavanca de mudança de velocidades estiver em "D", empurre a alavanca para cima 1

velocidade e mantenha durante 1 segundo.

↑ Top

6.ITravagem Regenerativa

↑ Top

Condução

Gire a palheta esquerda do sistema de travagem regenerativa cinética (KERS) para reduzir a intensidade de travagem regenerativa cinética do veículo durante a inércia.

2. Palheta de travagem regenerativa cinética (direita)

Durante a condução, pode melhorar a experiência de condução ajustando o nível de travagem regenerativa, o que pode reduzir a perda de calor de travagem, melhorando assim o consumo de energia.

6.I.1Instruções de funcionamento

  1. Palheta de travagem regenerativa cinética (esquerda)

Gire a palheta direita do sistema de travagem regenerativa cinética (KERS) para aumentar a intensidade de travagem regenerativa cinética do veículo durante a inércia.

Durante a condução, a energia de inércia é recuperada quando o pedal do acelerador e o pedal do travão são soltos. A energia de travagem também será recuperada quando o pedal do travão for premido. Pode ajustar a intensidade de travagem regenerativa durante a inércia através das palhetas KERS nos lados esquerdo e direito do volante.

O canto inferior direito do painel de instrumentos mostrará o nível atual de travagem regenerativa (nível 1, nível 2, nível 3, nível 4 e nível 5). Quando o nível de travagem regenerativa estiver definido para 0, a função de travagem regenerativa do veículo será desligada.

↑ Top

6.I.2Precauções

Aviso
Nota

Quando o nível da bateria do veículo cair abaixo de 95%, pode ligar e aplicar a função de travagem regenerativa.

↑ Top

6.JAR-HUD*

Condução

↑ Top

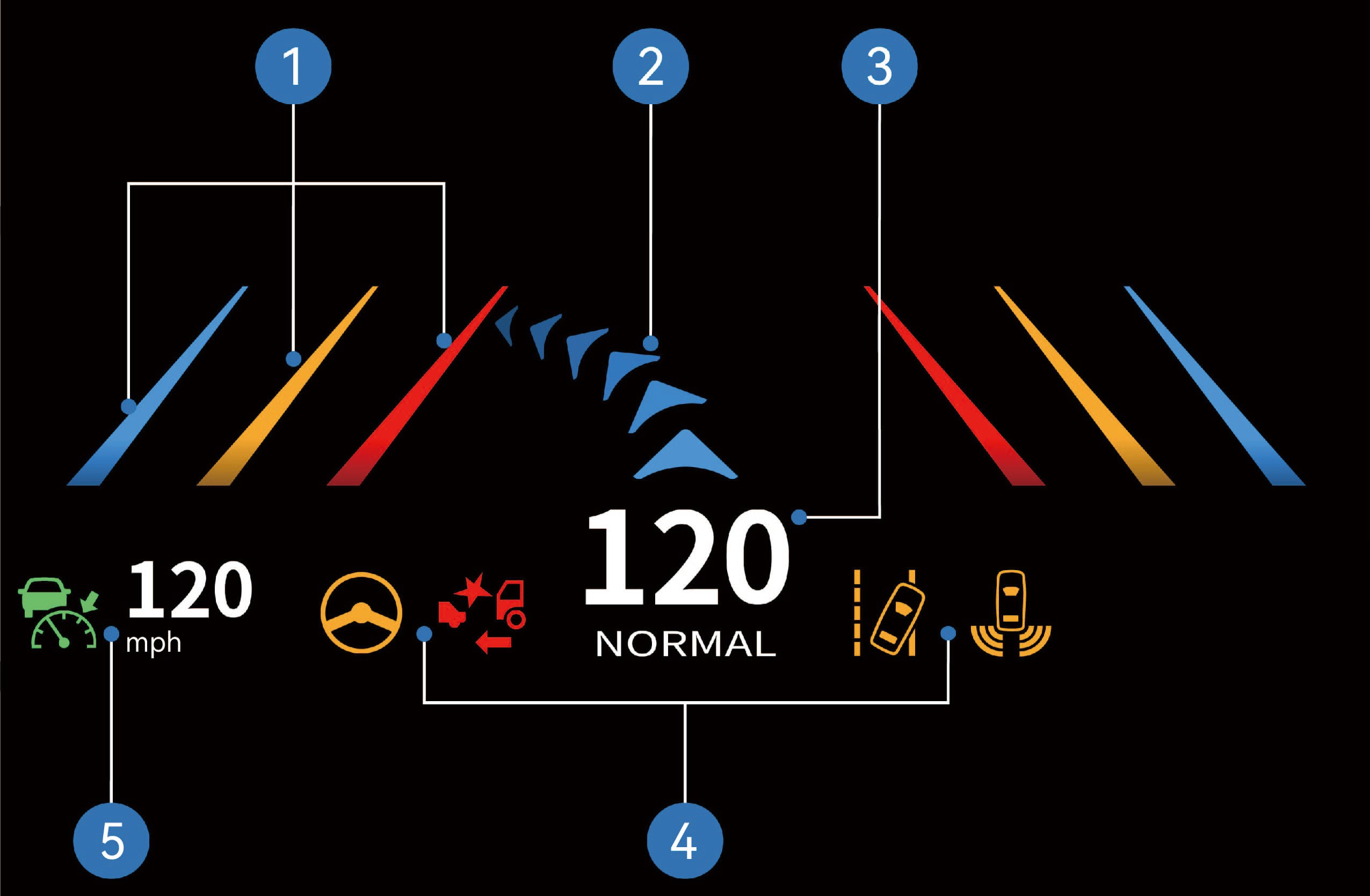

O AR-HUD pode projetar informações relacionadas com o veículo no para-brisas dianteiro para que seja mais fácil obter informações legíveis rapidamente durante a condução, melhorando assim a segurança de condução.

  1. Indicação de saída de faixa

  2. Seta de navegação

  3. Velocidade de condução + modo de condução

  4. Ícone de aviso do painel de instrumentos

  5. Ícone de estado do ACC + velocidade de cruzeiro

6.J.1Instruções de funcionamento

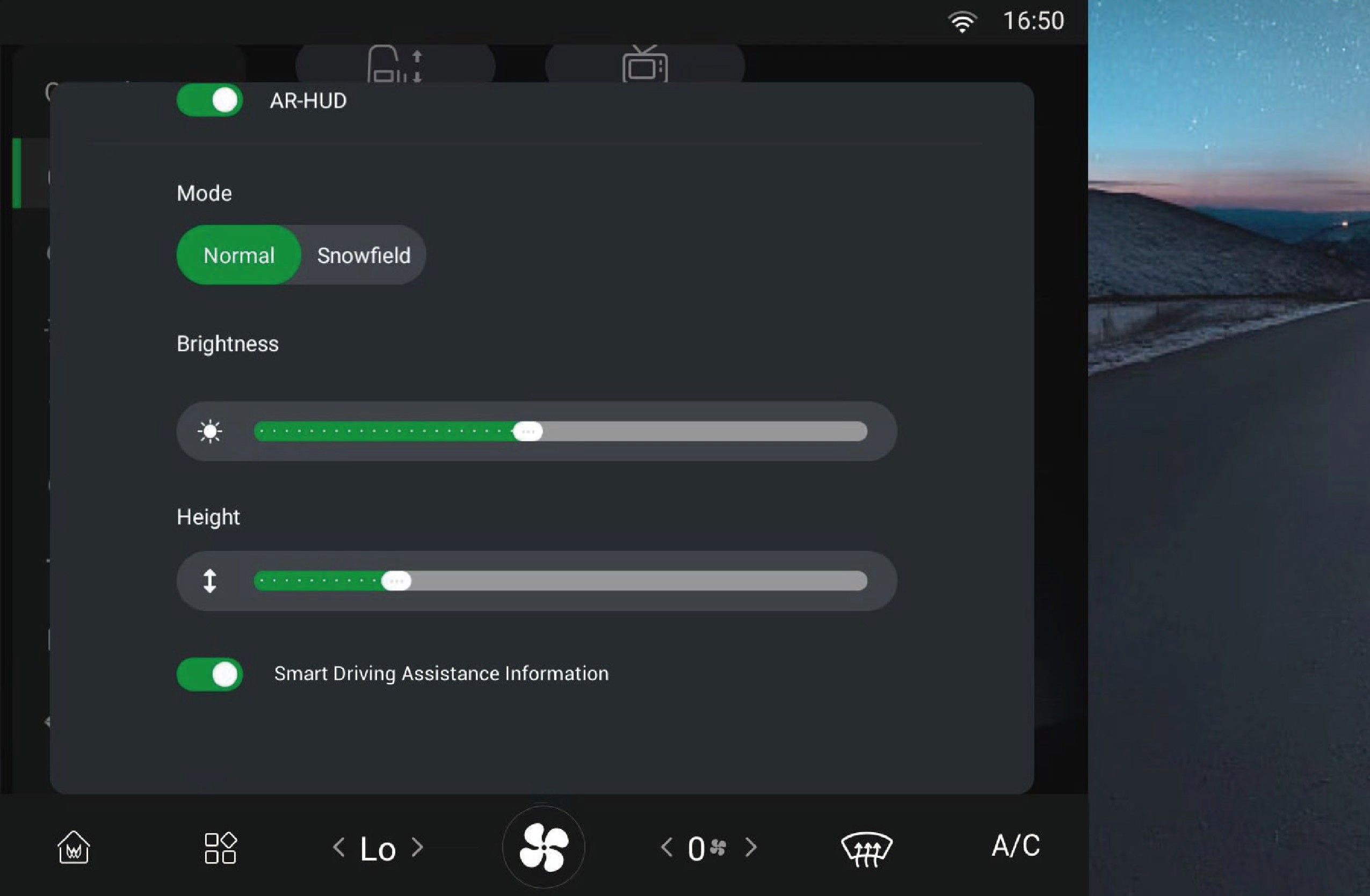

Pode selecionar "Centro de Controlo", mudar para a interface "Interior" e clicar no botão "AR-HUD" no ecrã de informação do veículo para entrar na interface onde pode ligar/desligar a função e ajustar o modo de apresentação, brilho, altura e informações de apresentação de acordo com as suas preferências pessoais.

↑ Top

6.J.2Precauções

Aviso
Aviso
↑ Top

6.KBloqueio do Diferencial

Condução

↑ Top

Ao conduzir em estradas lamacentas e escorregadias ou ao subir com carga pesada, as rodas motrizes podem patinar ou pode ser difícil para o veículo avançar. Neste caso, pode usar o bloqueio do diferencial do veículo para melhorar a capacidade de passagem do veículo.

Nota

6.K.1Instruções de funcionamento

Pode selecionar "Centro de Controlo", mudar para a interface "Definições" e clicar no botão "Diferencial Cónico" no ecrã de informação do veículo; o interruptor ficará em destaque e a função de diferencial será desligada; Quando o interruptor estiver em destaque, clique novamente no botão "Diferencial Cónico"; o interruptor ficará cinzento e a função de diferencial será ligada.

↑ Top


6.K.2 Precauções

Aviso
↑ Top

6.LModo de Condução

↑ Top

Condução

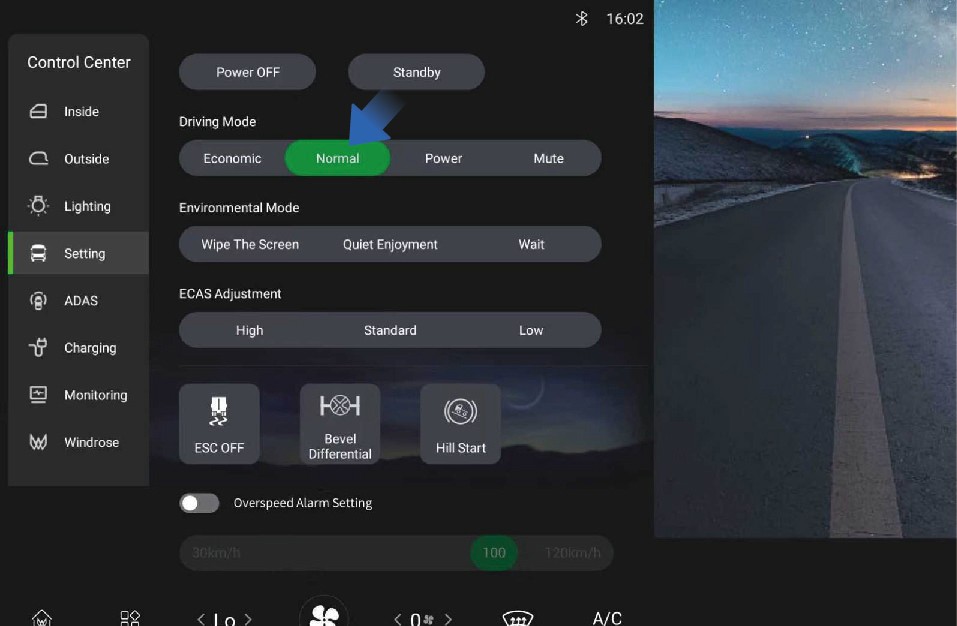

Pode selecionar o modo de condução selecionando "Centro de Controlo" e mudando para a interface "Definições" no ecrã de informação do veículo do painel de instrumentos para adequar às suas necessidades.

Este veículo tem três modos de condução, que lhe oferecem a possibilidade

de escolher como quer conduzir. Cada modo proporciona uma experiência de condução diferente.

6.L.1Instruções de funcionamento

Pode reduzir efetivamente a procura de energia da bateria de alta tensão para alcançar uma condução económica; Quando o SOC da bateria for inferior a 10%, o veículo entra automaticamente no modo ECO.

Oferece um bom equilíbrio entre potência e economia, podendo satisfazer as necessidades diárias da maioria dos condutores.

Pode fornecer a potência máxima de saída projetada do veículo e exige que o motor de tração responda o mais rapidamente possível para alcançar o binário de saída ótimo e forte desempenho de potência com maior consumo de energia.

↑ Top

7.AMonitor de Vista 360° (AVM)

Assistência à Condução

↑ Top

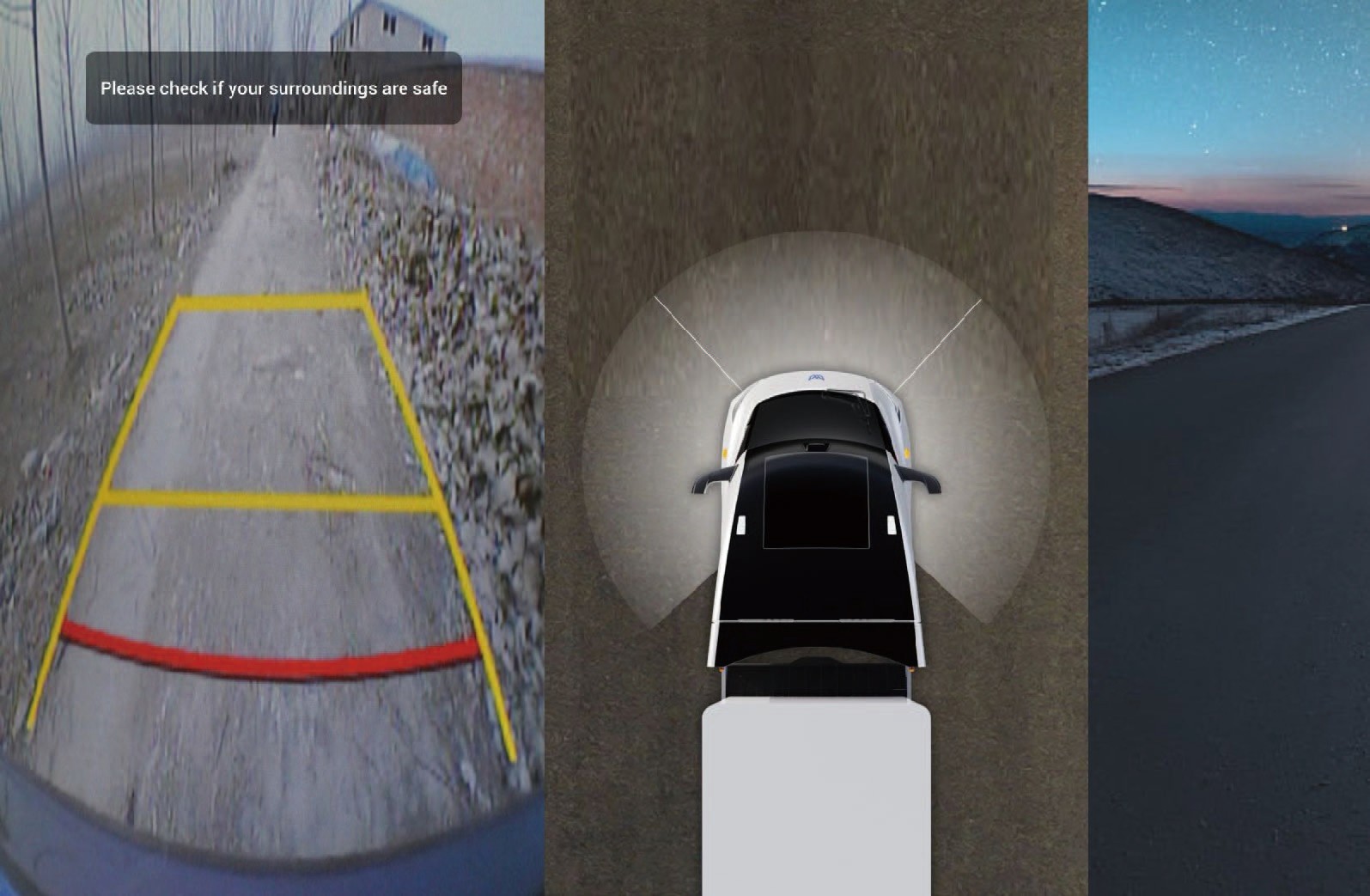

O monitor de vista 360° (AVM) utiliza câmaras instaladas em redor do veículo para captar imagens, e o módulo AVM combina e sintetiza os sinais de imagem de alta definição recolhidos pela câmara para obter uma vista panorâmica 2D/3D. A parte não contida na vista panorâmica pode ser preenchida com a imagem da câmara traseira.

7.A.1Instruções de funcionamento

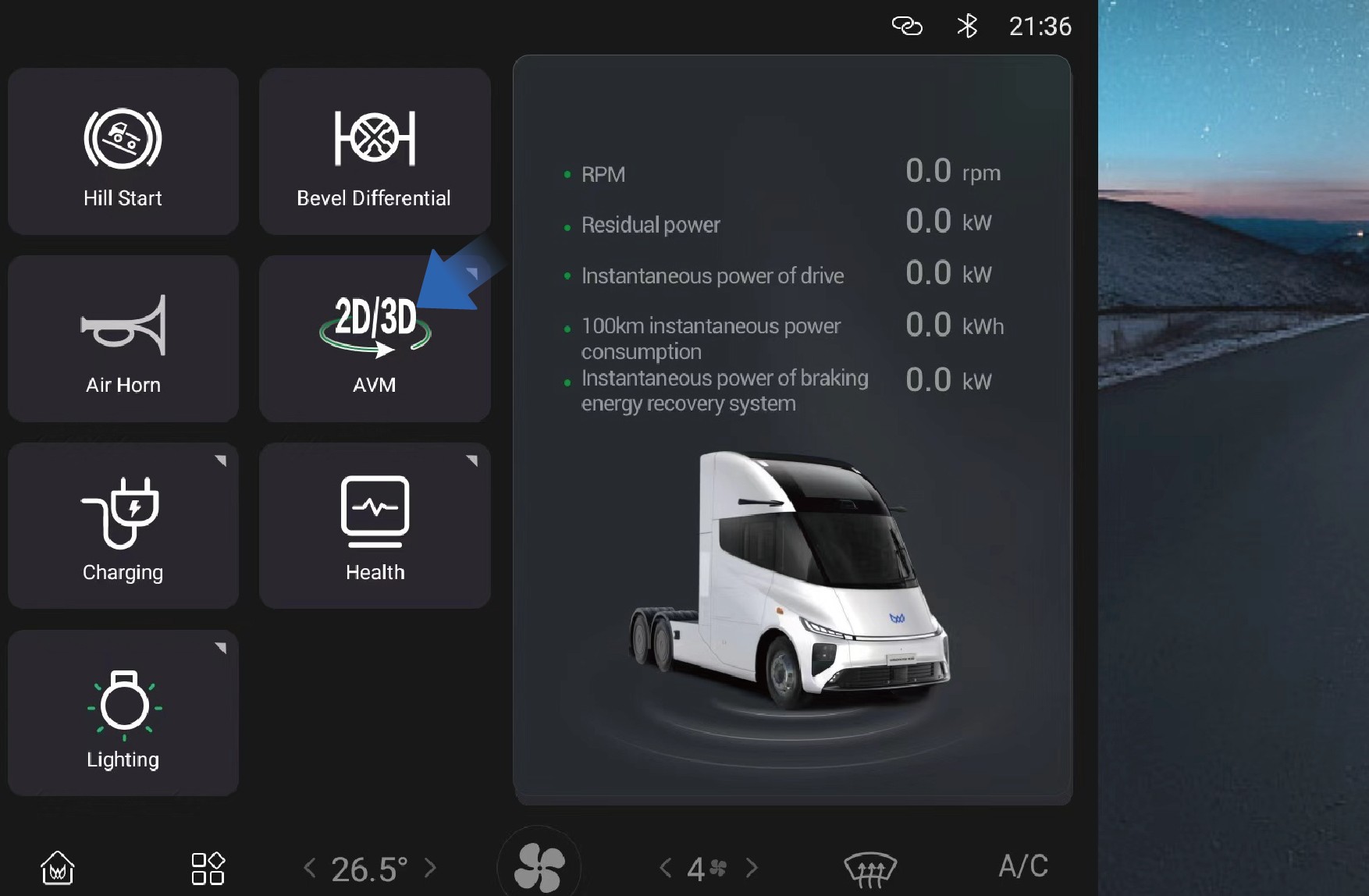

Pode definir e ajustar a função AVM selecionando "Início" e clicando no botão "AVM" no ecrã de informação do veículo do painel de instrumentos.

Assistência ao estacionamento (PA)

A assistência ao estacionamento pode monitorizar as condições envolventes do veículo quando o veículo recua a baixa velocidade para garantir a segurança de condução. Durante o estacionamento, o veículo alertará através de sons de aviso e imagens com base na distância entre o obstáculo e a parte dianteira ou traseira do veículo.

Pode ativar a imagem de assistência ao estacionamento das seguintes formas:

Sistema de visão de câmara de marcha-atrás (RCVS)

O sistema RCVS fornece ao condutor uma vista traseira durante a marcha-atrás do veículo, melhorando a segurança durante o processo de marcha-atrás.

Mudar para a marcha-atrás entrará na interface.

↑ Top

7.A.2Precauções

Aviso

A imagem de marcha-atrás depende do sensor da câmara de retrovisor para funcionar normalmente. As seguintes situações podem fazer com que o sensor seja limitado e a função da câmara seja restringida:

• Mudança de posição de instalação da câmara, obstrução ou sujidade, desenfoque ou avaria, etc.

↑ Top

7.BSistema de Informação de Arranque (MOIS)

Assistência à Condução

↑ Top

O sistema MOIS pode monitorizar peões/bicicletas em ângulos mortos à frente do veículo e funcionar eficazmente a baixas velocidades para evitar colisões com peões ou ciclistas. Quando o sistema MOIS detetar a presença de peões ou ciclistas à frente do veículo, pode informar o condutor através de uma combinação de sinais óticos e acústicos para garantir que o condutor pode tomar medidas atempadas.

Quando o veículo está imóvel, o painel de instrumentos acionará um alarme ótico se um peão entrar na zona de perigo dianteira. Se o veículo estiver a avançar e um peão entrar na zona de perigo dianteira, o painel de instrumentos ativará alarmes audíveis e visuais até o peão sair da zona de perigo.

7.B.1Instruções de funcionamento

Pode mudar para a interface "ADAS" selecionando "Centro de Controlo" no ecrã de infoentretenimento do veículo no lado direito do painel de instrumentos, clicando no botão "MOIS" para ligar/desligar a função MOIS e sincronizando ao selecionar "Som de Alarme MOIS" para ligar e desligar o som de alarme MOIS.

Alarme de avaria do sistema MOIS

Se existir um erro/avaria no sistema, será apresentado um sinal de aviso de avaria no painel de instrumentos, que pode causar as seguintes avarias:

↑ Top

Controlo de Cruzeiro Adaptativo (ACC)

Assistência à Condução

↑ Top

O controlo de cruzeiro adaptativo (ACC) é uma função de assistência ao condutor para melhorar o conforto do condutor. Se a estrada à frente estiver livre, o ACC manterá a velocidade máxima de cruzeiro definida e permitirá que o

veículo avance. Se for detetado um veículo à frente, o ACC reduzirá a velocidade do veículo sujeito conforme necessário para manter a distância de seguimento definida relativamente ao veículo da frente até ser atingida a velocidade de cruzeiro adequada.

Com o ACC ativado, ainda precisa de observar as condições da estrada à frente e controlar o veículo quando necessário. O ACC é principalmente utilizado para conduzir em estradas retas e secas, como autoestradas. Não é recomendado ativar o ACC ao conduzir em ruas urbanas.

7.P.1Instruções de funcionamento

  1. Ligar/Desligar ACC

    • Clique no botão para ligar o ACC; o indicador de ACC ligado acenderá a cinzento no painel de instrumentos. Quando as condições de funcionamento do ACC forem satisfeitas, o indicador acenderá a verde, a função ACC será ativada e serão apresentadas mensagens de texto e informações numéricas como a velocidade de cruzeiro.

    • No modo cruzeiro, clique no botão para desligar o ACC; o indicador ficará cinzento e será apresentada uma mensagem de texto no painel de instrumentos.

  2. Roda de rolagem de controlo de cruzeiro

    • Direita: Aumentar a distância de seguimento.

    • Esquerda: Diminuir a distância de seguimento.

    • Cima: Aumentar a velocidade do veículo.

    • Baixo: Diminuir a velocidade do veículo.

Deslize a roda de rolagem de controlo de cruzeiro para cima ou para baixo e solte para aumentar ou diminuir gradualmente a velocidade alvo em ±1 km/h; Deslize a roda de rolagem de controlo de cruzeiro para cima ou para baixo e mantenha para aumentar ou diminuir gradualmente a velocidade alvo em ±5 km/h. Opere o botão de distância para alterar a distância de seguimento (cinco níveis no total).

Com o ACC ligado, se deslizar a roda de rolagem de controlo de cruzeiro para baixo,

o sistema definirá a velocidade atual do veículo como a velocidade

de cruzeiro; Se o pedal do travão for premido ou o interruptor de cruzeiro for pressionado durante a ativação do ACC ou a velocidade do veículo não satisfizer as condições de ativação do ACC, fazendo o ACC desativar, o sistema memorizará a velocidade de cruzeiro definida anteriormente quando o ACC for ativado novamente com sucesso e a roda de rolagem de controlo de cruzeiro for movida para cima.

Quando o veículo é ligado pela primeira vez, a distância de seguimento tem como predefinição o nível 3. No mesmo ciclo de ligação, o último nível de distância de seguimento definido será memorizado no momento de reativar o ACC, e o nível predefinido (nível 3) será mantido quando o veículo for ligado novamente.

Descrição do estado de funcionamento da função ACC

Quando não existir veículo alvo à frente ou a velocidade do veículo alvo for superior à velocidade de cruzeiro alvo, o controlo de cruzeiro manterá o veículo a conduzir à velocidade de cruzeiro alvo.

A função de controlo de seguimento permite ao veículo seguir o veículo da frente à distância de seguimento definida pelo condutor.

Com o ACC ativado, quando o condutor premir o pedal do acelerador, o ACC entrará no modo de ultrapassagem; Se o condutor soltar o pedal do acelerador dentro de 15 minutos, o veículo regressará à velocidade alvo.

Em determinados cenários, o ACC não consegue manter o veículo a uma distância segura e enviará um sinal para solicitar ao condutor que assuma o controlo do veículo. Neste caso, o ícone no painel de instrumentos acenderá e será emitido um alarme sonoro, lembrando o condutor de assumir o controlo do veículo.

A lógica de controlo em curva é que quando o veículo segue o veículo da frente ou cruza a velocidade constante numa curva, o ACC controlará a velocidade do veículo com base no raio da curva para manter a aceleração lateral dentro de um intervalo confortável.

Falha de reconhecimento de câmara e radar

Nas seguintes situações, pode ocorrer falha de reconhecimento da câmara, afetando o desempenho do ACC e podendo mesmo causar a desativação da função com mensagens de texto apresentadas no painel de instrumentos, incluindo mas não limitado a:

Nas seguintes situações, pode ocorrer falha de reconhecimento do radar, afetando o desempenho do ACC e podendo mesmo causar a desativação da função, incluindo mas não limitado a:

O ACC apenas consegue identificar veículos qualificados. Os seguintes alvos podem não ser identificados e pode haver resposta, incluindo mas não limitado a:

O ACC apenas consegue identificar veículos qualificados. Os alvos seguintes podem não ser identificados e podem ser respondidos, incluindo mas não se limitando a:

O ACC não consegue identificar os alvos seguintes, incluindo mas não se limitando a:

O ACC pode funcionar ou responder demasiado tarde nas seguintes situações em que o alvo não se encontra diretamente à frente, incluindo mas não se limitando a:

Em condições de estrada especiais ou complexas, não é recomendado utilizar o ACC, pois pode ser afetado ou mesmo desativado, incluindo mas não se limitando a:

Nas situações seguintes, se a velocidade relativa do veículo da frente for demasiado elevada, o ACC pode ter capacidade de controlo limitada, resultando na impossibilidade de manter a distância a tempo: Incluindo mas não se limitando a:

Nas seguintes situações, pode não ser possível obter força de travagem suficiente. Incluindo mas não se limitando a:

Condições de saída do ACC

Em qualquer das seguintes situações, o ACC será desativado imediatamente:

Em qualquer das seguintes situações, o ACC será gradualmente desativado:

↑ Top

7.P.2Precauções

Aviso

e estar preparado para assumir o controlo do veículo a qualquer momento. Confiar

exclusivamente no ACC pode causar danos pessoais ou mesmo morte. Além disso, o ACC pode reagir a veículos ou objetos que não existem ou não se encontram na faixa em que está a conduzir, causando uma desaceleração desnecessária ou inadequada do veículo.

às limitações do sistema de monitorização, o sistema pode não conseguir

aplicar os travões numa emergência. Quando necessário, deve tomar a iniciativa de travar.

como: na cidade ou em tráfego muito congestionado,

estradas com água ou neve derretida, chuva e neve intensas, fraca visibilidade, condições de vento, ou condução em inclinações.

o alvo, fazendo com que o ACC trave incorretamente ou trave demasiado tarde. Deve utilizar a função ACC com precaução, manter-se concentrado e estar preparado para assumir o controlo do veículo a qualquer momento.

Aviso

Após a desativação do ACC, deve assumir o controlo do veículo para garantir a segurança na condução.

Nota

o ACC é utilizado para conduzir a descer em declives acentuados ou com

cargas pesadas, pode ser difícil manter a distância de seguimento correta em relação ao veículo da frente.

↑ Top

7.CAlarme de Baixa Velocidade e Marcha-Atrás

Dispositivo de Aviso

Assistência à Condução

Este veículo está equipado com um dispositivo de alarme de baixa velocidade e aviso de marcha-atrás, que alerta o pessoal circundante e os veículos quando está a conduzir a baixa velocidade ou a fazer marcha-atrás.

↑ Top

7.C.1Estado de marcha-atrás

Quando a velocidade do veículo é reduzida para o intervalo especificado, o dispositivo de alerta sonoro de viragem do veículo será ativado.

som de aviso é "din-din-din".

↑ Top


Travagem de Emergência Automática (AEB)

Assistência à Condução

↑ Top

O sistema de travagem de emergência automática (AEB) pode detetar veículos-alvo ou obstáculos, prever o risco de colisão frontal potencial e enviar um sinal de aviso e apresentar a imagem no ecrã de informações do veículo em caso de perigo para alertar o condutor e ativar o sistema de travagem do veículo em causa para evitar ou

atenuar colisões através da redução de velocidade.

Função AEB

Em situações não urgentes, o sistema alertará o condutor de que a distância entre o veículo em causa e o veículo da frente é demasiado pequena, emitirá o alarme sonoro a baixa frequência e realçará os avisos a verde no sistema de realidade simulada.

Quando ocorre uma situação perigosa, o sistema alertará o condutor de que devem ser tomadas medidas para responder ao aviso de nível 1, emitirá o alarme sonoro a baixa frequência e realçará os avisos a amarelo no sistema de realidade simulada.

Em caso de emergência, o sistema alertará o condutor de que devem ser tomadas medidas para responder ao aviso de nível 2, emitirá o alarme sonoro a alta frequência e realçará os avisos a vermelho no sistema de realidade simulada.

Após a emissão do alarme de colisão, se o condutor ainda não tomar medidas, o AEB aplicará ativamente a força de travagem, aumentando o tempo de reação do condutor e reduzindo a velocidade relativa.

Quando o sistema falha, será apresentada uma mensagem de texto, o interruptor AEB no ecrã de informações do veículo ficará na posição desligada e o ícone ficará a cinzento, indicando que a função está indisponível.

7.Q.1Instruções de funcionamento

Ativação do AEB

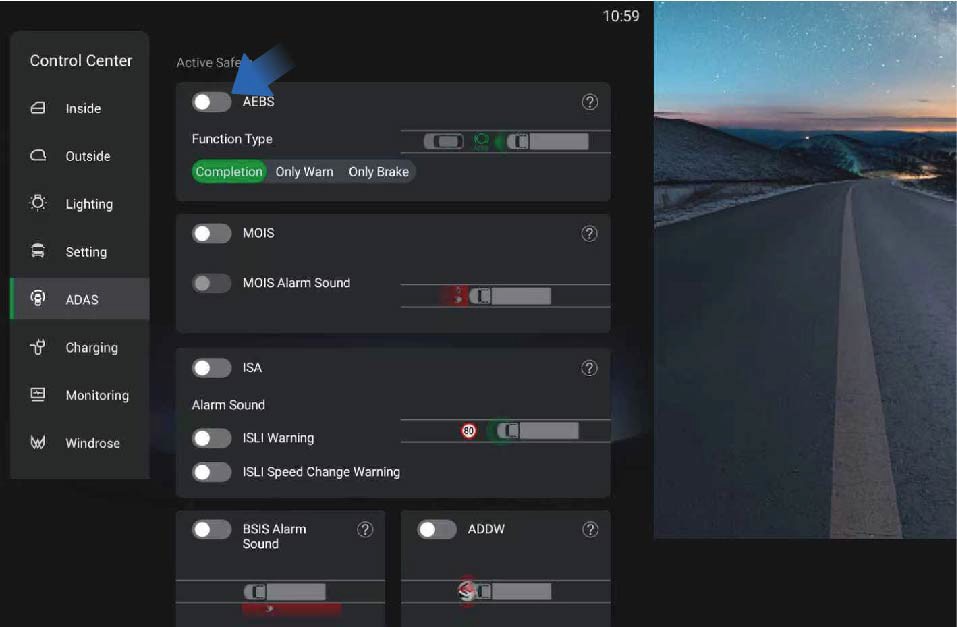

Pode ativar/desativar esta função selecionando "Centro de Controlo", mudando para a interface "ADAS" e clicando no botão "AEBS" no ecrã de informações do veículo do painel de instrumentos.

O AEB está ativado por predefinição após a ligação do veículo. Quando esta função é desativada manualmente, o sistema apresentará o aviso de texto correspondente no ecrã de informações do veículo. Quando o AEB falha, o sistema apresentará o aviso de texto correspondente no ecrã de informações do veículo, e o ícone AEB ficará a cinzento, indicando que a função está indisponível.

Cenários aplicáveis do AEB

O AEB pode detetar peões, veículos de duas rodas, veículos de passageiros, camiões e outros, exceto veículos em sentido contrário e veículos que cruzam. Se a capacidade de deteção visual for limitada, o AEB emitirá um aviso para alvos em movimento, mas não aplicará os travões. (Nota: Quando o veículo está a circular em curvas, o AEB emitirá um aviso mas não aplicará os travões aos peões e veículos de duas rodas detetados).

Limitações do AEB

A função será limitada nas seguintes situações:

detetar o alvo demasiado tarde.

↑ Top

7.Q.2Precauções

Aviso
↑ Top

7.DSistema de Travagem Eletrónico (EBS)

Assistência à Condução

↑ Top

O sistema de travagem eletrónico (EBS), como sistema de controlo melhorado a partir do ABS e do ESC, pode reduzir o tempo de resposta e o tempo de aumento de pressão do sistema de travagem, realizar a distribuição eletrónica da força de travagem do veículo e o controlo de consistência da unidade tratora e do reboque, encurtar a distância de travagem e melhorar o desempenho geral de travagem do veículo. O EBS integra funções como ASR, HSA e ESC.

7.D.1Precauções

Aviso

Quando o EBS falha, o indicador de avaria EBS amarelo acenderá no painel de instrumentos. Contacte o centro de assistência autorizado Windrose o mais brevemente possível para inspecionar e reparar o sistema.

↑ Top

7.EDistribuição Eletrónica da Força de Travagem (EBD)

Assistência à Condução

↑ Top

7.E.1Introdução à função

A distribuição eletrónica da força de travagem (EBD) assegura um bom desempenho de travagem e estabilidade do veículo em diferentes condições de carga, regulando a distribuição das forças de travagem entre as rodas dianteiras e traseiras e controlando o deslizamento das rodas traseiras.

↑ Top

7.FRegulação do Deslizamento em Aceleração (ASR)

Assistência à Condução

↑ Top

A regulação do deslizamento em aceleração (ASR) é um sistema eletrónico que monitoriza e controla a força de tração das rodas motrizes durante a condução com base no ABS. Se o sistema detetar deslizamento do veículo ao acelerar ou arrancar, o ASR será ativado para travar as rodas que deslizam, de modo a manter a estabilidade na direção de condução e a capacidade de arranque do veículo.

Aviso de Desvio de Faixa (LDW)

Assistência à Condução

↑ Top

Quando o veículo se desvia involuntariamente da faixa atual, o aviso de desvio de faixa (LDW) alertará o condutor com alarmes visuais e sonoros.

Condições de ativação do LDW

O LDW pode estar restrito ou não funcionar normalmente nas seguintes circunstâncias, incluindo mas não se limitando a:

Fraca visibilidade à noite.

Fraca visibilidade devido a mau tempo, como chuva intensa, neve intensa, nevoeiro, poeira.

Luz intensa, contraluz, reflexo de água ou contraste de luz extremo.

A câmara está bloqueada por sujidade, gelo, neve, etc.

O desempenho da câmara deteriora-se sob temperaturas elevadas, frio extremo e outros fenómenos meteorológicos extremos.

7.F.1Instruções de funcionamento

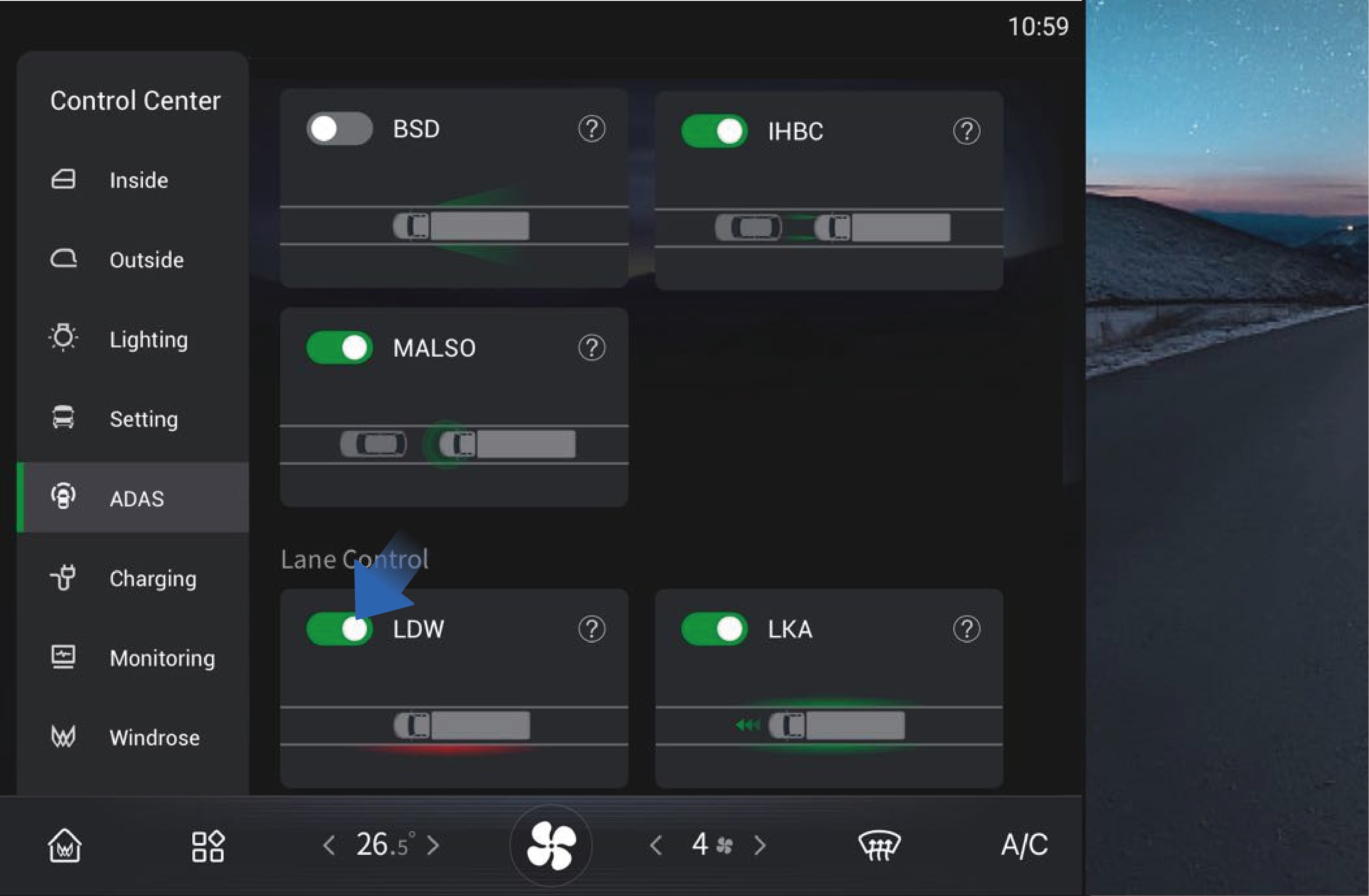

Pode ativar/desativar a função selecionando "Centro de Controlo", mudando para a interface "ADAS" e clicando no botão "LDW" no ecrã de informações do veículo do painel de instrumentos.

O LDW está ativado por predefinição quando ligado, e pode

desativá-lo manualmente conforme necessário.

↑ Top


7.F.2 Precauções

Aviso

acentuadas, declives íngremes, estradas com gelo e escorregadias, ou em mau tempo como chuva, neve, nevoeiro.

↑ Top

7.GControlo Eletrónico de Estabilidade (ESC)

direção de condução do veículo e garantir a estabilidade da direção.

↑ Top

7.G.1Instruções de funcionamento

Introdução à função

Assistência à Condução

O controlo eletrónico de estabilidade (ESC) é um sistema que integra numerosas estratégias abrangentes para o controlo de estabilidade do veículo. Destina-se a melhorar o desempenho de manuseamento do veículo e a evitar que o veículo perca o controlo quando atinge os seus limites dinâmicos. O ESC melhora a segurança e a controlabilidade do veículo.

O ESC tem principalmente duas sub-funções:

Pode desligar manualmente o ESC selecionando "Centro de Controlo", mudando para a interface "Definições" e clicando no botão "ESC DESLIGADO" no ecrã de informações do veículo do painel de instrumentos.

Após o ESC ser desligado, o indicador ESC DESLIGADO correspondente será apresentado no painel de instrumentos.

↑ Top

7.G.2Precauções

Aviso

Quando o ESC apresentar uma avaria, o indicador de avaria ESC amarelo no painel de instrumentos acenderá. Deve contactar um centro de assistência autorizado Windrose o mais brevemente possível para reparar o sistema.

Nota
↑ Top


Sistema de Informação de Ponto Cego (BSIS)

Assistência à Condução

↑ Top

O sistema BSIS deteta peões e ciclistas nos pontos cegos do veículo. Quando o veículo está parado e deteta um objeto a entrar na zona de perigo, o ecrã de alarme BSIS aciona imediatamente um alerta, com as luzes indicadoras do painel a ativar-se simultaneamente. Se o indicador correspondente estiver aceso e o veículo estiver a avançar, o painel emitirá um sinal sonoro e luminoso de alarme até o peão sair completamente da zona de perigo.

Aviso BSIS

Quando o sensor BSIS do veículo detetar a presença de um ciclista com velocidade entre 5-20 km/h a entrar na sua área de deteção, o sistema BSIS apresenta uma luz de aviso amarela no painel de instrumentos e no ecrã de alarme BSIS através de sinais óticos, alertando o condutor até o alvo sair da área de alarme.

Com base no alarme de primeiro nível, quando o veículo está em marcha à frente e o indicador do lado com o objeto-alvo é ativado de forma síncrona, o sistema BSIS apresenta uma luz de aviso vermelha no painel de instrumentos e no ecrã de alarme BSIS através de sinais óticos, emitindo simultaneamente um sinal sonoro de alarme para informar o condutor de que o alvo saiu da área de alarme.

Aviso de avaria BSIS

Quando o sistema falha, será apresentada uma janela pop-up uma vez, e o interruptor de função na interface de definições do ecrã de controlo IHU será desativado e ficará a cinzento, indicando ao operador que a função está indisponível.


7.R.1 Instruções de funcionamento

Pode mudar para o centro de controlo selecionando "Centro de Controlo" no ecrã de infoentretenimento do veículo no lado direito do painel. Na interface "ADAS", clique no botão "Som de Alarme BSIS" para ligar/desligar o som de alarme da função BSIS.

Limitações do BSIS

Em qualquer das seguintes situações, o BSIS pode não conseguir detetar alvos ou funcionar corretamente. Recomendamos que não dependa demasiado do BSIS:

↑ Top

7.R.2Precauções

Aviso
↑ Top


ADDW

↑ Top

Assistência à Condução

O ADDW é o Sistema de Aviso de Distração do Condutor, que emite um

aviso quando o condutor está distraído; Quando o interruptor ADDW é desligado, a função de aviso de distração pode ser desligada durante o período de ligação atual

Assistência Inteligente de Velocidade (ISA)

↑ Top

Introdução à função

Assistência à Condução

O sistema ISA combina o reconhecimento por câmara frontal e mapas offline para detetar limites de velocidade. Quando o sistema deteta o limite de velocidade percebido, o painel apresentará o limite de velocidade percebido da estrada atual. Se a velocidade do veículo exceder a velocidade percebida apresentada no painel, o sistema emitirá um sinal luminoso intermitente e um sinal sonoro de aviso. Libertar o acelerador ou premir o travão pode terminar o aviso sonoro.

A função ISA pode ser completamente desligada até que seja novamente ativada ou o veículo seja reiniciado.

Pode mudar para o centro de controlo selecionando "Centro de Controlo" no ecrã de infoentretenimento do veículo no lado direito do painel. Na interface "ADAS", clique no botão "ISA" para ligar/desligar a função ISA.

Os condutores podem ligar ou desligar o som de aviso de excesso de velocidade através da opção de definições; Os condutores podem definir o som de aviso de alteração do limite de velocidade de reconhecimento para ativado ou desativado através das definições.

Identificação e deteção do sinal de limite de velocidade do veículo pelo ISA

Falha da função ISA

7.S.1Precauções

Aviso
↑ Top

7.HAssistência de Arranque em Rampa (HSA)

Assistência à Condução

↑ Top

A assistência de arranque em rampa (HSA) ajuda-o a evitar que o veículo recue ao arrancar numa inclinação. O HSA manterá o veículo parado numa inclinação por um curto período de tempo após o pedal de travão ser libertado.

7.H.1Instruções de funcionamento

Pode ativar/desativar a função selecionando "Centro de Controlo", mudando para a interface "Definições" e clicando no botão "Arranque em Rampa"

no ecrã de informações do veículo do painel de instrumentos. Quando o veículo for arrancar na rampa, primeiro prima o pedal de travão, liberte o travão de estacionamento e, em seguida, prima o botão HSA no ecrã de controlo IHU para ativar a função HSA. Neste momento, o indicador HSA no painel de instrumentos acenderá, e o condutor deve arrancar o veículo em 3S. Antes de o HSA ser desativado, o indicador HSA no painel de instrumentos

↑ Top


7.H.2 Precauções

Aviso
Nota

piscará rapidamente.

↑ Top

7.IDispositivo de Segurança de Emergência para Pneus do Volante (TESD)

Assistência à Condução

↑ Top

7.I.1Introdução à função

O dispositivo de segurança de emergência para pneus é um dispositivo de segurança passivo que pode eficazmente evitar que o cubo da roda entre em contacto com o solo no momento de um rebentamento de pneu, de modo a que a força de direção e a força de travagem do veículo possam ainda ser controladas para garantir a segurança do pessoal e dos veículos de imediato.

↑ Top

7.I.2Precauções

Nota
↑ Top

7.JDireção Assistida Eletro-Hidráulica (EHPS)

Assistência à Condução

↑ Top

7.J.1Introdução à função

A direção assistida eletro-hidráulica (EHPS) realiza a assistência de direção e a assistência à condução inteligente controlando a saída de potência hidráulica do motor de potência.

Para a direção, o sistema proporcionará assistência de direção para melhorar a controlabilidade e a estabilidade do veículo e tornar a direção mais fácil.

Após a direção, o EHPS calculará o ângulo e a velocidade do alinhamento ativo de direção de acordo com o ângulo de direção e a velocidade do veículo nesse momento, para realizar o alinhamento ativo do volante.

Quando o veículo vira a alta velocidade, a força na direção oposta é adequadamente aumentada de forma linear; Quando o veículo vira a baixa velocidade, a força na mesma direção é adequadamente aumentada de forma linear para ajustar a sensação de direção e proporcionar assistência dependente da velocidade.

O sistema EHPS consegue determinar se retirou as mãos do volante com base no binário do volante.

↑ Top

7.J.2Precauções

Aviso
↑ Top


7.KSuspensão Pneumática de Controlo Eletrónico (ECAS)

Assistência à Condução

↑ Top

7.K.1Introdução à função

A suspensão pneumática de controlo eletrónico (ECAS) aciona a válvula solenóide no mecanismo de controlo recolhendo a altura do chassi e do eixo, a pressão do airbag, o sinal de velocidade do veículo, o sinal de travagem e o sinal do interruptor de operação, para realizar a insuflação e desinsuflação do airbag, conseguindo assim o levantamento e abaixamento da suspensão.

Instruções de funcionamento do controlo remoto O controlo remoto é indispensável ao ECAS no camião. Integra os botões de levantamento e abaixamento mais utilizados do ECAS

para levantamento e abaixamento manual dos eixos dianteiro e traseiro,

restauro da altura normal e controlo de altura de memória.

O controlo remoto está fixo no armário de arrumação sob o painel de instrumentos direito e pode ser retirado para utilização.

O botão do controlo remoto é um botão de autorreposição e pressão momentânea; ao utilizar o botão, deve selecionar a posição alvo (eixo dianteiro/traseiro), depois o indicador correspondente acenderá e o airbag alvo será levantado e abaixado.

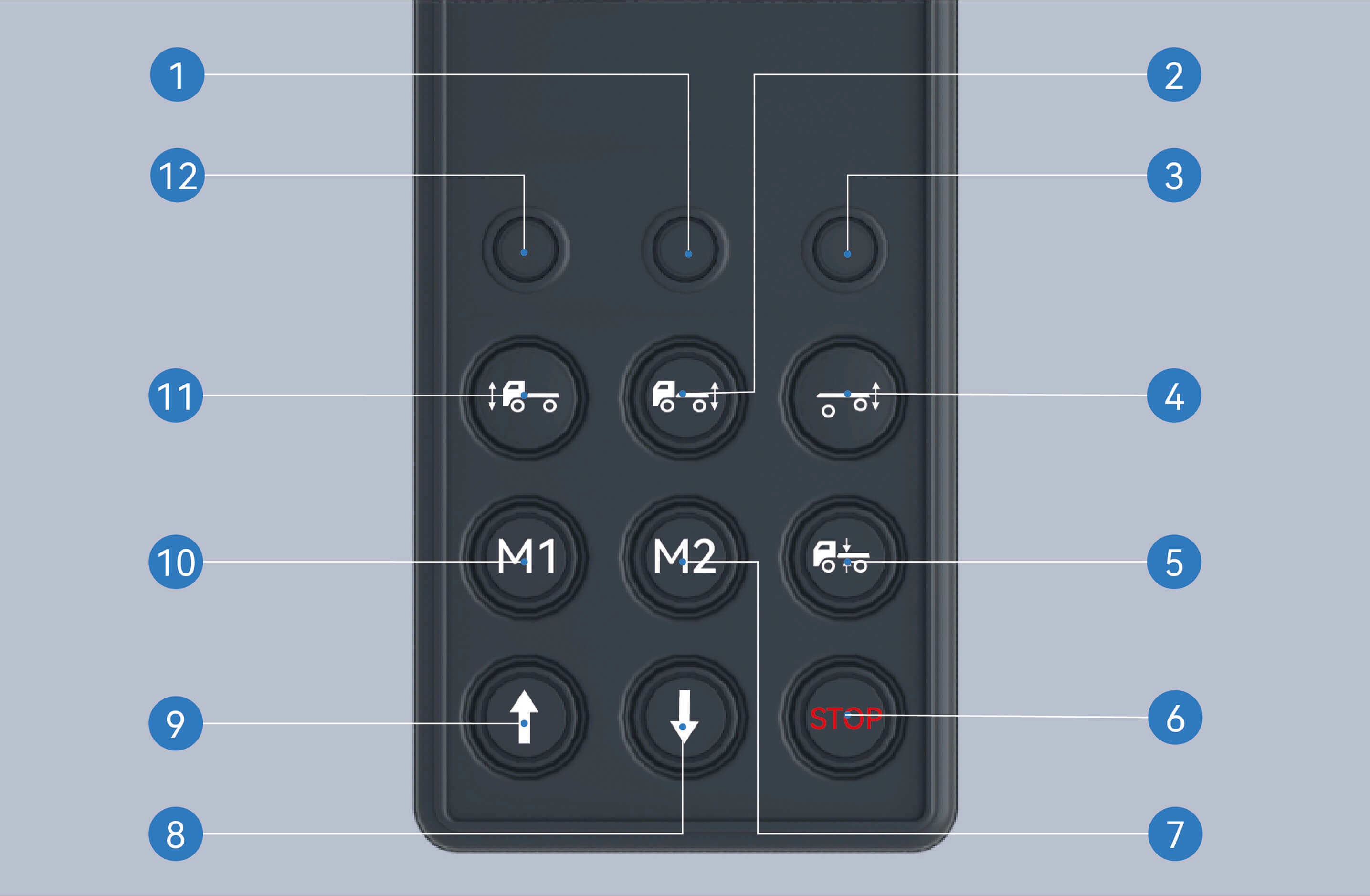

  1. Indicador do eixo traseiro

    • Quando o eixo traseiro for selecionado, o indicador do eixo traseiro acenderá e poderá operar o eixo traseiro.

  2. Botão de seleção do eixo traseiro

    • Após premir este botão e selecionar o eixo traseiro, o indicador do eixo traseiro acenderá.

  3. Indicador do eixo elevatório

    • Quando o eixo elevatório for selecionado, o indicador do eixo elevatório acenderá e poderá operar o eixo elevatório.

  4. Botão de seleção do eixo elevatório

    • Após premir este botão e selecionar o eixo elevatório, o indicador do eixo elevatório acenderá.

  5. Botão de reposição

    • Ao selecionar o eixo, o indicador acenderá. Quando premir o botão neste momento, o eixo selecionado regressará à altura normal.

  6. Botão de paragem

    • Após premir este botão, qualquer levantamento e abaixamento do veículo que esteja em curso será parado.

  7. Altura de memória M2

    • Ativação da altura de memória M2: Após selecionar o eixo dianteiro/traseiro, prima este botão para ajustar automaticamente a altura atual do eixo para a altura de memória M2.

    • Armazenamento da altura de memória M2: Selecione o eixo dianteiro/traseiro, ajuste a posição do eixo para a altura a memorizar, mantenha premido o botão de paragem sem o libertar, prima simultaneamente este botão, mantenha-o premido e liberte após 2 segundos.

  8. Botão de abaixamento

    • Prima este botão para baixar o eixo.

  9. Botão de levantamento

    • Prima este botão para levantar o eixo.

  10. Altura de memória M1

    • Ativação da altura de memória M1: Após selecionar o eixo dianteiro/traseiro, prima este botão para ajustar automaticamente a altura atual do eixo para a altura de memória M1.

    • Armazenamento da altura de memória M1: Selecione o eixo dianteiro/traseiro, ajuste a posição do eixo para a altura a memorizar, mantenha premido o botão de paragem sem o libertar, prima simultaneamente este botão, mantenha-o premido e liberte após 2 segundos.

  11. Botão de seleção do eixo dianteiro

    • Após premir este botão e selecionar o eixo dianteiro, o indicador do eixo dianteiro acenderá.

  12. Indicador do eixo dianteiro

    • Quando o eixo dianteiro for selecionado, o indicador do eixo dianteiro acenderá e poderá operar o eixo dianteiro.

↑ Top

7.K.2Instruções de funcionamento do ecrã de informações do veículo

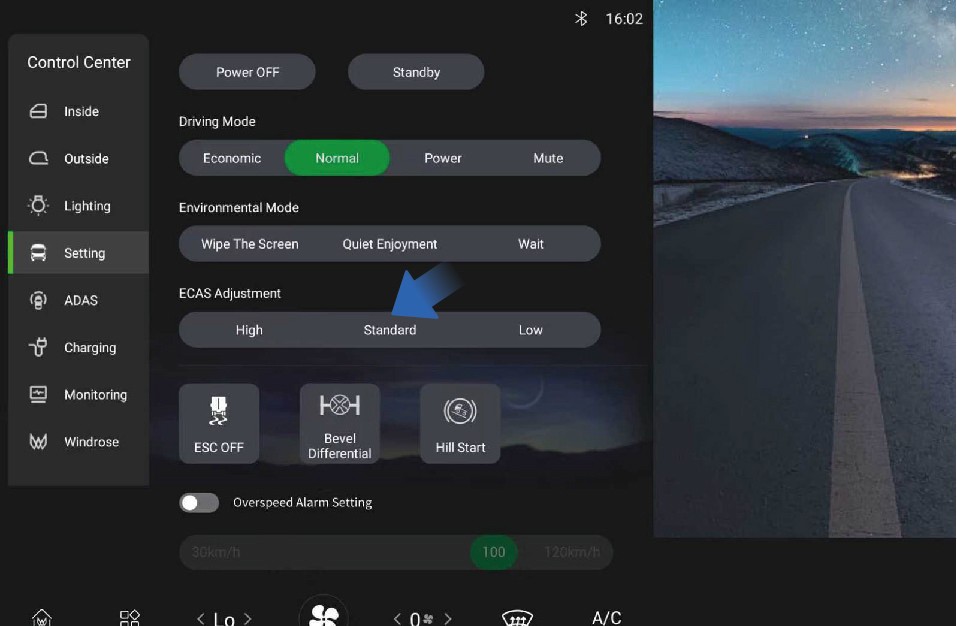

Pode selecionar a altura de condução adequada selecionando "Centro de Controlo", mudando para a interface "Definições" e clicando no botão "Ajuste ECAS" no ecrã de informações do veículo do painel de instrumentos.

  1. Ao conduzir em estradas irregulares ou estradas com alagamentos, pode selecionar uma altura de condução maior para evitar que a roda salte e entre em contacto com o chassi, etc.

  2. A altura do airbag de nível alto é aumentada em 50 mm em relação à altura padrão.

    • Padrão

  1. A altura padrão controlada pelo ecrã de informações do veículo e a altura padrão controlada pelo controlo remoto são as mesmas.

  2. Se o airbag não estiver na posição padrão, o ícone de aviso de altura não normal acenderá no painel de instrumentos.

    • Baixo

  1. A altas velocidades, pode selecionar uma altura de condução menor para melhorar o conforto de marcha do veículo e reduzir o consumo de energia em certa medida.

  2. A altura do airbag de nível baixo é reduzida em 35 mm em comparação com a altura padrão.

↑ Top

7.K.3Precauções

Aviso

Quando o ECAS apresentar uma avaria, o indicador de avaria ECAS vermelho no painel de instrumentos acenderá. Deve contactar um centro de assistência

autorizado Windrose o mais brevemente possível para inspeção e reparação do sistema.

Aviso
Nota
↑ Top

7.LSistema de Monitorização de Pressão dos Pneus (TPMS)

Assistência à Condução

↑ Top

7.L.1Introdução à função

Este veículo está equipado com um sistema de monitorização de pressão dos pneus (TPMS), que lhe permite verificar o estado da pressão dos pneus do veículo a qualquer momento.

↑ Top

7.L.2Instruções de funcionamento

Pode verificar a pressão e temperatura atuais dos pneus monitorizadas pelo TPMS selecionando "Centro de Controlo" e mudando para a interface "Monitorização" no ecrã de informações do veículo do painel de instrumentos. Se a pressão e a temperatura atuais dos pneus não puderem ser apresentadas, contacte um centro de assistência autorizado Windrose.

Se a pressão ou a temperatura de um ou mais pneus for anormal, o sensor estiver perdido, ou o pneu estiver a perder ar rapidamente, a luz de aviso de pressão dos pneus acenderá no painel de instrumentos, e uma janela pop-up aparecerá para descrever a causa da avaria e a localização do pneu com avaria, acompanhada de um período de som "bip bip" para o alertar a parar o mais brevemente possível, verificar os pneus e contactar um centro de assistência autorizado Windrose para verificação e reparação do sistema.

↑ Top

7.L.3Precauções

Nota

O TPMS baseia-se na temperatura dos pneus e na temperatura atmosférica. Em zonas com altitude elevada ou baixa temperatura, pode ser necessário insuflar os pneus com uma pressão ligeiramente superior para eliminar o alarme de pressão baixa dos pneus.

↑ Top

7.MVisão Geral do Multimédia

Sistema Multimédia

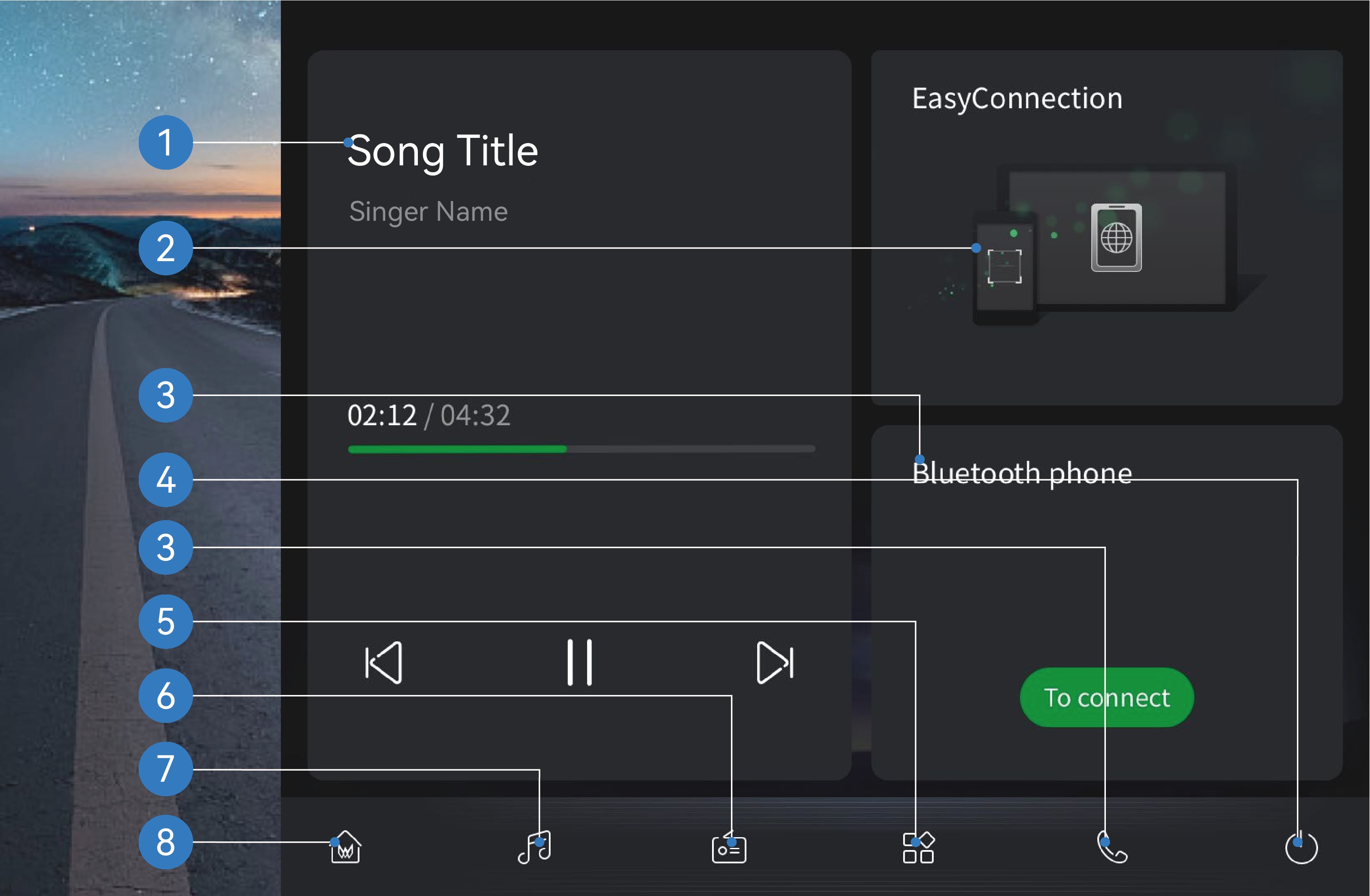

Pode clicar aqui para desligar o ecrã de infoentretenimento do veículo.

  1. Centro de Aplicações

Pode clicar aqui para ver ou utilizar as aplicações relacionadas.

  1. Rádio

Pode clicar aqui para mudar para a interface de rádio e ouvir as estações de rádio locais.

  1. Música local

Pode ver ou reproduzir ficheiros de música armazenados no sistema IHU aqui.

  1. Página inicial

Pode clicar aqui para regressar à página inicial.

  1. Leitor de música

Pode pausar e mudar a música aqui.

  1. Interligação com telemóvel

Pode clicar aqui para ligar o seu telemóvel ao IHU.

  1. Telefone Bluetooth

Após o Bluetooth do veículo estar ligado ao telemóvel, pode utilizá-lo para atender/fazer chamadas no veículo.

  1. Interruptor do ecrã de infoentretenimento do veículo

↑ Top

7.M.1Introdução à função

Sistema Multimédia

limpeza, basta premir e manter premido o ecrã de informações do veículo durante algum tempo para iluminar o ecrã.

O ecrã de informações do veículo está equipado com três modos

de ambiente para escolher, dependendo da sua utilização.

↑ Top

7.M.2Instruções de funcionamento

Pode clicar em "Definições" na interface de definições do sistema no ecrã de informações do veículo para selecionar o modo de ambiente:

limpeza; basta premir e manter premido o ecrã de informações do veículo durante alguns instantes para o iluminar novamente.

escolher e reproduzir o som ambiente desejado, e o ecrã de informações do veículo ficará imediatamente preto. Quando precisar de iluminar o ecrã, basta fazer duplo clique no ecrã de informações do veículo.

↑ Topo

7.NFerramentas do Condutor

Gestão de Emergências

condições meteorológicas adversas, o sinal deve ser posicionado a 200 metros do veículo.

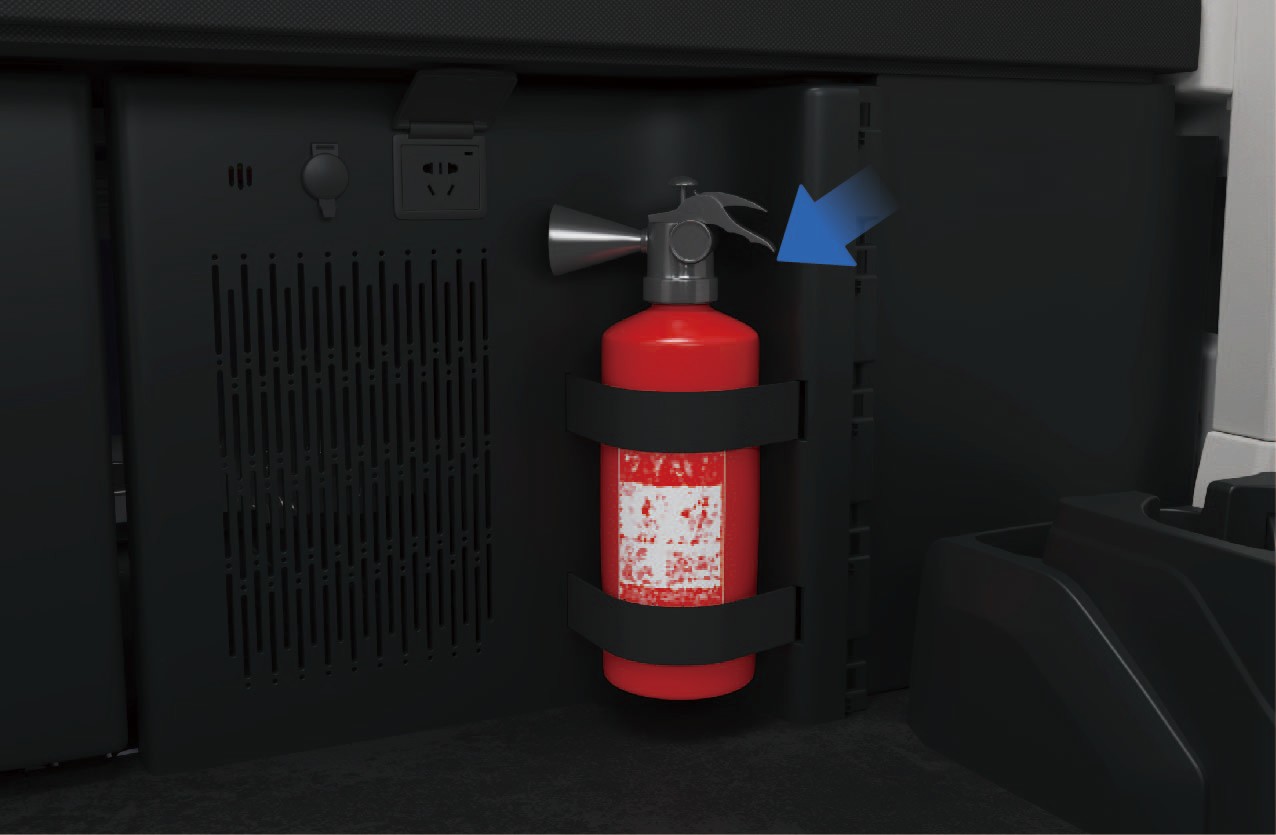

Este veículo é equipado com ferramentas do condutor na saída de fábrica. As ferramentas do condutor são armazenadas na caixa de ferramentas no lado esquerdo do veículo para utilização em emergência em situações específicas, incluindo:

↑ Topo


7.OMartelo de Emergência

↑ Topo

Gestão de Emergências

6032

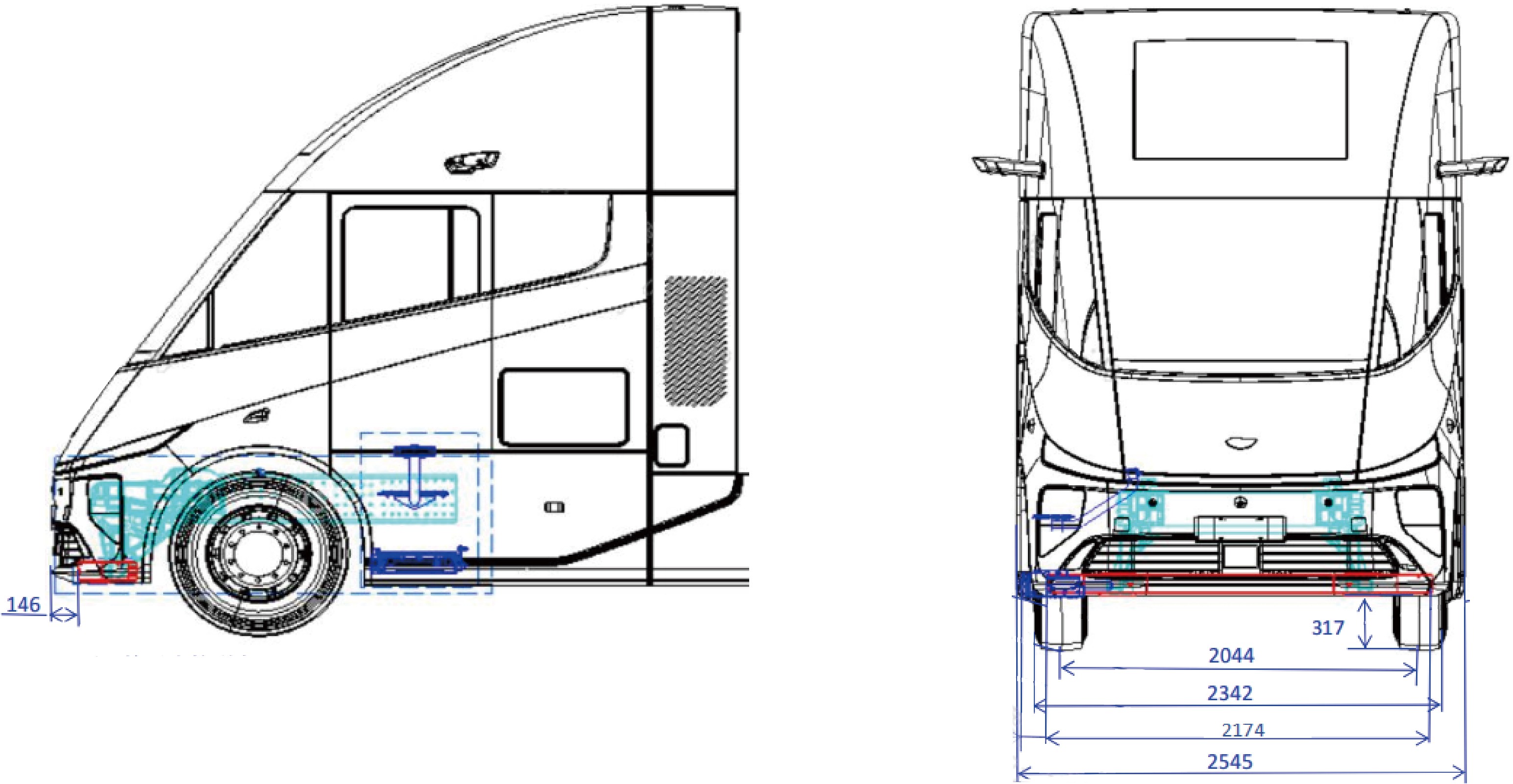

7.N.1Gancho de reboque

Para rebocar este veículo, é necessário instalar primeiro o gancho de reboque no local correto e garantir a estabilidade do veículo no veículo de reboque.

6037
6039

7.N.2Triângulo de Sinalização

Quando uma emergência imobiliza o veículo, ligue primeiro os avisos de perigo e coloque o triângulo de sinalização a uma distância suficiente da parte traseira do veículo. A distância de colocação necessária varia consoante o ambiente e o tipo de estrada. Em estradas normais, deve ser colocado entre 50 a 100 metros do veículo; em autoestradas, a distância deve ser de 150 metros; e em caso de chuva, nevoeiro ou neve

Em caso de emergência ou catástrofe, as portas podem não ser

possíveis de abrir, incluindo, entre outras, as seguintes situações:

Quando um veículo pega fogo, o incêndio pode deformar as portas e impedir a sua abertura.

Quando um veículo cai acidentalmente na água, as portas ficam difíceis de abrir devido à diferença de pressão entre o interior e o exterior.

Num acidente de trânsito grave, a colisão pode deformar as portas e impedir a sua abertura.

Neste caso, pode utilizar o martelo de emergência fornecido com este

veículo para partir o vidro e escapar.

↑ Topo

7.N.3Instruções de utilização

1. Retire o martelo de emergência

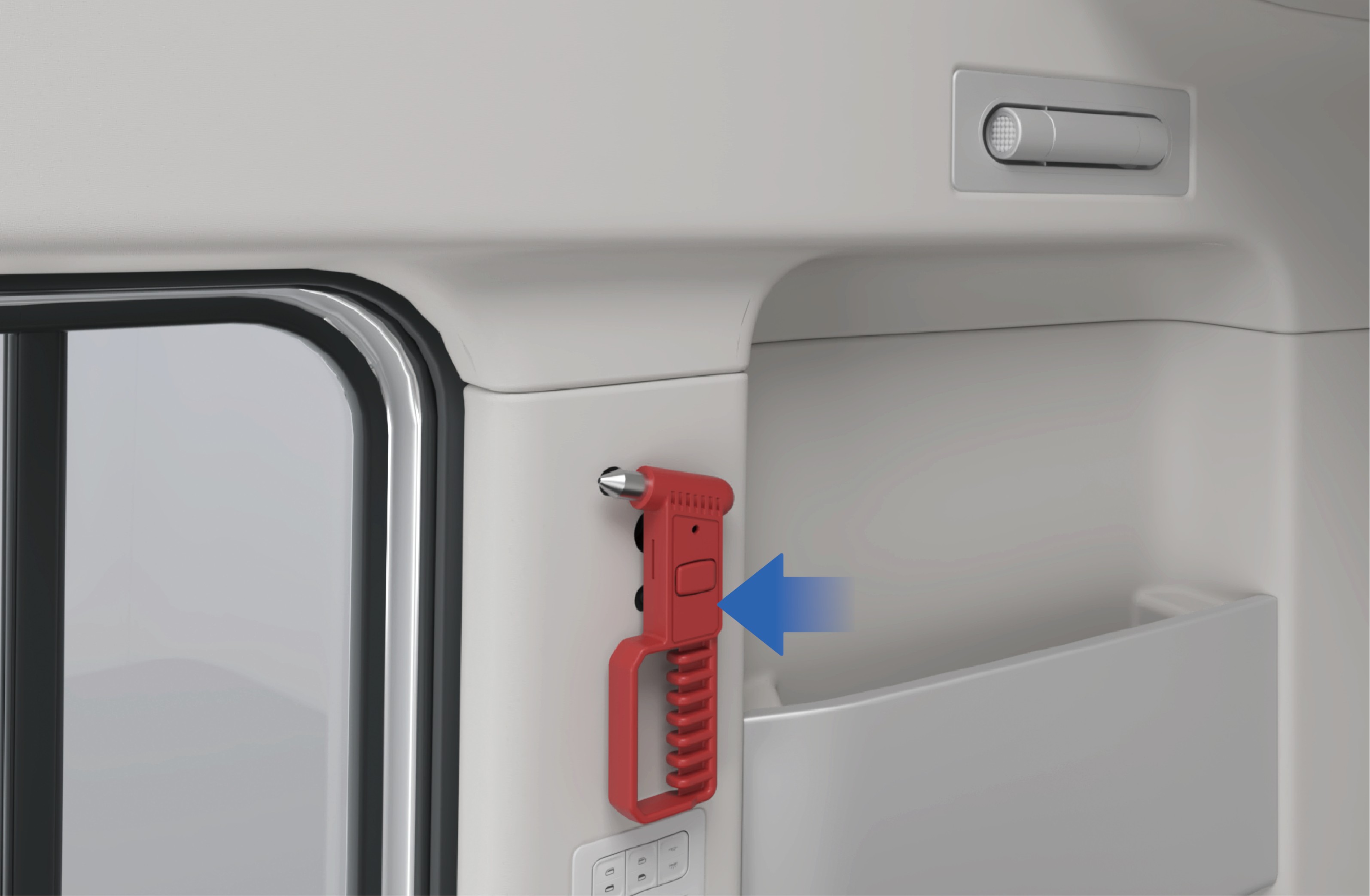

O martelo de emergência está localizado no lado direito da porta deslizante elétrica e pode ser removido diretamente para utilização.

  1. Partir o vidro

Aponte a extremidade aguçada do martelo de emergência para os quatro cantos ou bordas do vidro e bata com força até o vidro se partir.

  1. Escapar do veículo

Escape pelo interior do veículo e afaste-se para um local seguro. Ligue para as autoridades e aguarde socorro.

↑ Topo

7.N.4Precauções

Aviso
↑ Topo

8.AExtintor de Incêndio

Gestão de Emergências

↑ Topo 6108


8.BRebocar um Reboque

6111
6113

8.A.1Recuperação e Reboque do Veículo

Gestão de Emergências

Quando o veículo não puder ser conduzido devido a avaria ou acidente, contacte imediatamente um centro de assistência autorizado Windrose para serviço profissional de recuperação e reboque. Não tente rebocar o veículo sem seguir os procedimentos adequados. Um reboque incorreto pode causar danos graves no veículo, perda de travagem ou um incidente de trânsito rodoviário.

Aviso

Antes de rebocar, verifique se o veículo tem pressão de ar de travagem adequada. Se a pressão de travagem for insuficiente, os atuadores de travão de mola do eixo traseiro devem ser libertados mecânica ou pneumaticamente para evitar o bloqueio dos travões.

O extintor de incêndio está colocado na parte inferior esquerda do dormitório e pode ser utilizado para suprimir um incêndio em caso de emergência.

Aviso

Em caso de emergência, extinga o incêndio e contacte os bombeiros para tratamento apenas se for seguro fazê-lo.

↑ Topo


8.A.2 Reboque

Quando o seu veículo precisar de ser retirado de uma situação de emergência por reboque, siga os passos abaixo:

  1. Retire o gancho de reboque da caixa de ferramentas no lado esquerdo do veículo.

  1. Abra a tampa dos orifícios de montagem do gancho de reboque, que se encontram nos lados frontal esquerdo e direito do veículo.

  2. Aparafuse o gancho de reboque no orifício de montagem esquerdo ou direito de acordo com as condições reais e certifique-se de que o gancho está completamente aparafusado sem folga. Se houver impurezas ou manchas de óleo na rosca do gancho de reboque, limpe-as antes de aparafusar o gancho. Antes de instalar o gancho de reboque, certifique-se de que o veículo está imobilizado.

  3. Ligue o dispositivo de reboque no veículo rebocador ao gancho de

reboque.

  1. Mantenha o veículo ligado para garantir que os sistemas de direção e travagem possam funcionar normalmente.

  2. Ligue as luzes de perigo.

  3. Inicie o veículo rebocador para ajudar o veículo avariado a sair da situação de emergência.

Aviso

O gancho de reboque original é fabricado com materiais especiais e tem alta resistência. Se utilizar um gancho de reboque que não seja de fábrica, o gancho de reboque pode partir-se. Se precisar de comprar um novo gancho de reboque, contacte um centro de assistência autorizado Windrose.

Aviso
↑ Topo

8.CFalha dos Travões

Gestão de Emergências

↑ Topo 6180

8.C.1Operação de emergência

6189
6191

8.C.2Procedimentos subsequentes

Após imobilizar o veículo, coloque sinais de aviso em redor do veículo e bloqueie as rodas com calços para evitar que o veículo deslize, e contacte um centro de assistência autorizado Windrose para inspeção e reparação do veículo.

↑ Topo

8.C.3Medidas preventivas

Nota

É estritamente proibido aplicar travagem de emergência imediata quando os travões falham, pois pode causar derrapagem do veículo e até capotamento.

↑ Topo

8.DDireção Fora de Controlo ou Falha na Direção

Gestão de Emergências

↑ Topo

8.D.1Operação de emergência

Aviso

Não efetue travagem de emergência imediata quando perder repentinamente o controlo do volante em estradas normais, pois isso poderá causar derrapagem do veículo e até capotamento.

em estradas especiais (curvas, estradas de montanha), o pedal do acelerador deve ser libertado imediatamente, aplique os

travões rapidamente para parar o veículo a tempo e evitar que o veículo saia da estrada ou colida com outros veículos.

Procedimentos subsequentes

↑ Topo


8.ERebentamento de Pneu

↑ Topo 6248

8.D.2Operação de emergência

Gestão de Emergências

Após imobilizar o veículo, coloque os sinais de aviso em redor do

veículo e bloqueie as rodas com calços para evitar que o veículo deslize, e ligue para a linha de apoio Windrose.

6255
6257

8.D.3Medidas preventivas

Em caso de rebentamento de pneu, siga os passos abaixo:

levemente e tente controlar o veículo para conduzir em linha reta.

↑ Topo


8.FDerrapagem do Veículo

↑ Topo 6284

8.D.4Operação de emergência

Gestão de Emergências

6289
6291

8.D.5Procedimentos subsequentes

↑ Topo

8.D.6Medidas preventivas

Aviso

Em caso de derrapagem do veículo, o condutor deve:

↑ Topo

8.D.7Medidas preventivas

com cuidado para travar e evitar a travagem de emergência.

Aviso
↑ Topo


8.GDesligamento Acidental da Alta Tensão

Gestão de Emergências

↑ Topo

8.D.8Operação de emergência

Quando o veículo for desligado acidentalmente da alta tensão durante a condução, o condutor deve:

↑ Topo

8.D.9Procedimentos subsequentes

Após imobilizar o veículo, coloque os sinais de aviso em redor do veículo e ligue imediatamente para a linha de apoio Windrose.

↑ Topo

8.D.10Medidas preventivas

Dirija-se regularmente a um centro de assistência autorizado Windrose para manutenção e inspeção do veículo, a fim de garantir o funcionamento estável dos sistemas do veículo.

↑ Topo

8.HEvacuação de Emergência

Gestão de Emergências

↑ Topo 6403

8.H.1Operação de emergência

Quando ocorre uma situação de emergência e a porta do veículo não pode ser aberta, pode seguir os passos abaixo para evacuação de emergência.

6408
6410

8.H.2Procedimentos subsequentes

  1. Localize a tampa do anel de puxar de emergência acima do saco de rede esquerdo. Abra a tampa e puxe firmemente o anel para fora para partir o vidro da janela esquerda.

  1. Retire a rede de proteção do dormitório da caixa de arrumação sob o banco do passageiro da frente e ligue a tomada numa extremidade da rede de proteção do dormitório ao ponto de fixação na parede lateral esquerda.

  1. Puxe a rede de proteção do dormitório para fora da janela e utilize-a como corda de escape auxiliar para sair rapidamente da cabine.

Aviso

da responsabilidade do operador.

↑ Topo

8.IEquipamento de Proteção para Pessoal de Socorro de Emergência

Socorro de Emergência

Este veículo é alimentado por um sistema de bateria de alta tensão. Em caso de colisão grave, podem ocorrer condições perigosas, incluindo fuga elétrica de alta tensão, danos no conjunto de baterias e fugas de fluido químico. Os socorristas devem usar equipamento de proteção individual (EPI) adequado antes de se aproximarem do veículo ou trabalharem nele.

Aviso

trabalhem simultaneamente. Não faça contacto físico com a pessoa que realiza o trabalho.

↑ Topo

8.JInformações sobre o Sistema de Alta Tensão

Socorro de Emergência

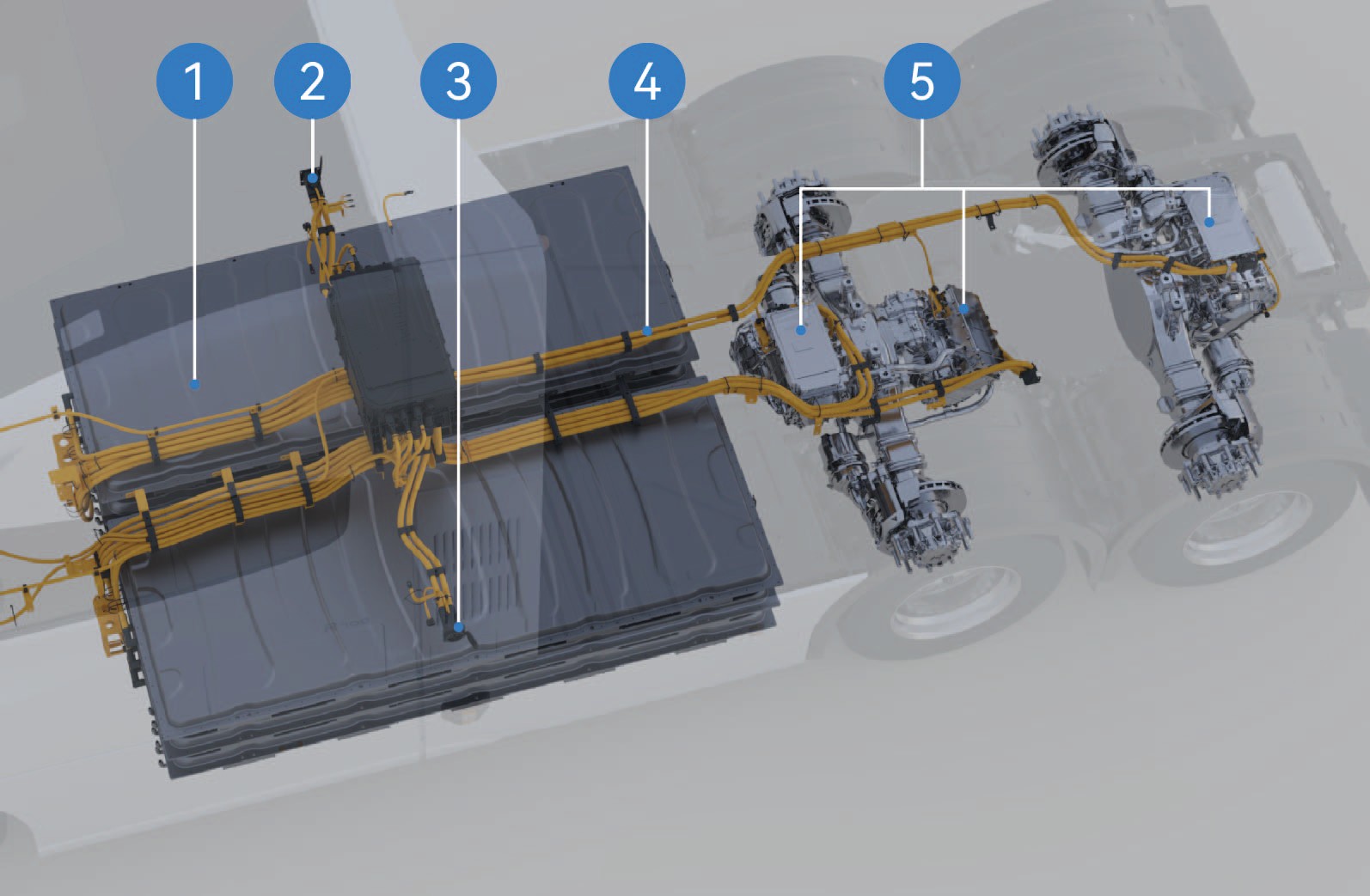

  1. Bateria de alta tensão

  2. Porto de carregamento modo CCS1 direito

  3. Porto de carregamento modo MCS esquerdo

  4. Chicote de alta tensão

  5. Motor de tração

Aviso
Nota
↑ Topo

8.KMétodo de Desativação do Sistema de Alta Tensão

Socorro de Emergência

↑ Topo

8.K.1Corte de alta tensão pelo exterior

  1. Estacione o veículo, aplique o EPB.

  1. Puxe o manípulo de abertura do capot duas vezes seguidas para libertar o capot.

  1. Localize o MSD de baixa tensão no compartimento do motor e retire-o; o veículo desativará o sistema de alta tensão automaticamente.

↑ Topo

8.K.2Corte de alta tensão pelo interior

  1. Estacione o veículo, aplique o EPB.

  2. Abra a tampa de revestimento na parte inferior esquerda do painel de instrumentos, localize e desconecte o MSD de baixa tensão; o veículo cortará automaticamente o sistema de alta tensão.

Aviso

necessário operar nos componentes da bateria de alta tensão.

Nota
↑ Topo

8.LResgate de Veículo em Chamas

Socorro de Emergência

Em caso de incêndio no veículo, avalie imediatamente a gravidade do incêndio. Se o incêndio for pequeno e puder ser contido, os socorristas devem utilizar um extintor adequado, como extintor de pó seco, extintor de CO₂ ou areia seca.

Se o incêndio for grande ou se verificar que a bateria está gravemente comprimida ou dobrada, aplique grandes volumes de água continuamente para suprimir o incêndio. Simultaneamente, afaste todos os materiais combustíveis do veículo em chamas para evitar a propagação do incêndio.

Aviso
Aviso

Os incêndios em componentes de alta tensão devem ser extintos com um extintor adequado para baterias de lítio.

↑ Topo

8.MResgate de Veículo Submerso em Água

Socorro de Emergência

Um veículo que tenha sido conduzido por águas de inundação pode não apresentar danos externos visíveis, mas o sistema de alta tensão pode estar comprometido e em risco de fuga elétrica. Por isso, ao resgatar veículos submersos em água, os socorristas devem usar o equipamento de proteção adequado para evitar o risco de choque elétrico, que pode causar ferimentos graves ou morte.

Aviso
↑ Topo

8.NNecessidade de Manutenção

Manutenção Diária

A manutenção regular de rotina e programada é essencial para garantir o funcionamento seguro, a fiabilidade e o desempenho ideal do veículo, bem como para ajudar a minimizar os custos de manutenção a longo prazo.

As tarefas de manutenção de rotina descritas neste manual podem ser realizadas pelo operador seguindo as instruções relevantes.

A Windrose recomenda que toda a manutenção programada seja realizada num centro de assistência autorizado Windrose.

Aviso

O operador é responsável pela manutenção do veículo e por garantir que todos os componentes cumpram as regulamentações aplicáveis da UE e nacionais sobre veículos rodoviários, incluindo os requisitos relevantes de homologação de tipo da UE e aptidão para a circulação, incluindo, entre outros, pneus, defletores laterais, defletores de teto, saias laterais, para-choques, capas frontais e o limitador de velocidade do veículo. Deve garantir que o desempenho destes componentes satisfaça sempre ou

exceda os componentes de especificação original que são substituídos.

deste manual.

Este manual fornece as informações necessárias para operar e manter o veículo e os seus componentes. Informações mais detalhadas sobre a manutenção do veículo estão contidas no Manual de Garantia de Produto Windrose.

Este veículo deve ser inspecionado e mantido regularmente conforme indicado no Manual de Garantia de Produto Windrose, a fim de garantir a cobertura do veículo pela garantia do fabricante. Os sistemas instalados no veículo são sofisticados e existem requisitos rigorosos de serviço pós-venda para veículos elétricos em conformidade com as leis e regulamentos nacionais. Por isso,

Nota

Se tiver alguma questão sobre como manter o seu veículo, contacte diretamente um centro de assistência autorizado Windrose para obter ajuda.

↑ Topo

9.AModo de Serviço

Manutenção Diária

↑ Topo 6635


9.BInspeção do Sistema de Tração Elétrica

Manutenção Diária

Antes de arrancar o veículo, verifique se os dados relevantes exibidos no painel de instrumentos são normais. Se os dados forem anormais, não conduza o veículo. Em vez disso, registe o tipo de avaria do sistema e os dados relacionados e comunique a informação ao centro de assistência autorizado Windrose.

Aviso

Se a bateria de alta tensão ou o sistema do motor falhar, contacte um centro de assistência autorizado Windrose para reparação em tempo útil.

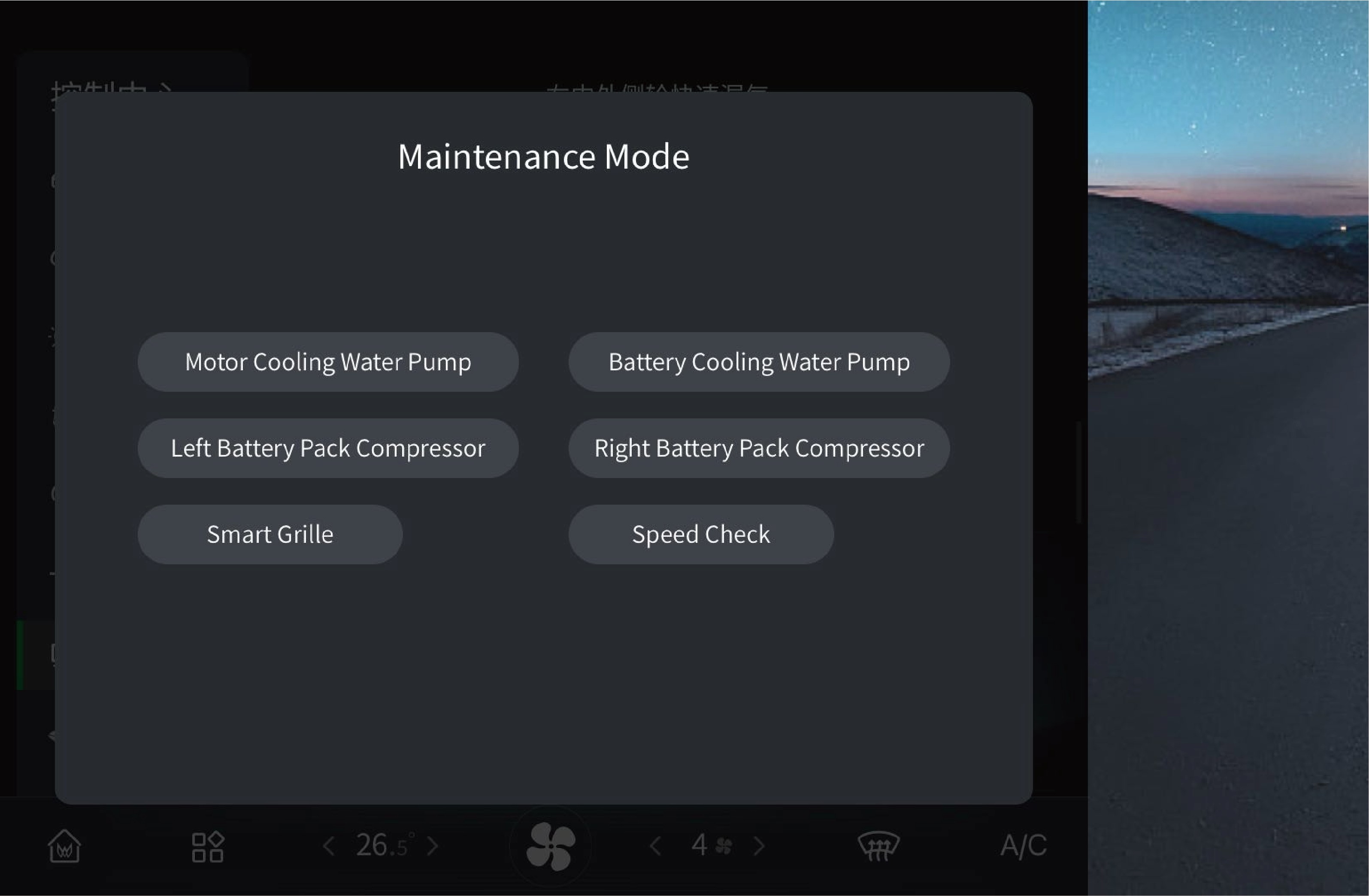

O interruptor de teste de limite de velocidade no modo de serviço é utilizado apenas para inspeção do limite de velocidade do veículo. Após ativar esta função, o interruptor ficará realçado. Deve ser mantido fechado durante a condução normal.

O interruptor da bomba de refrigerante do motor, o interruptor da bomba de refrigerante da bateria, o interruptor do compressor do conjunto de baterias esquerdo, o interruptor do compressor do conjunto de baterias direito e o interruptor da grelha ativa no modo de serviço são utilizados apenas para inspeção do veículo e enchimento de refrigerante. Devem ser mantidos

6646
6648

9.CMonitorização da Pressão dos Pneus

Manutenção Diária

Este veículo está equipado com um sistema de monitorização da pressão dos pneus, que apresentará a pressão dos pneus no painel de instrumentos e no ecrã de informações do veículo. Se a pressão dos pneus for anormal,

fechados durante a condução normal.

não continue a conduzir o veículo por um longo período e contacte um centro de assistência autorizado Windrose em tempo útil.

↑ Topo

9.DInspeção da Iluminação

Manutenção Diária

↑ Topo

Este veículo está equipado com uma função de autoteste para verificar a funcionalidade de cada luz de condução.

9.D.1Instruções de utilização

Pode ativar esta função selecionando "Centro de Controlo", mudando para a interface "Monitorização" e clicando no botão "Autoteste das Luzes de Condução" no ecrã de informações do veículo do painel de instrumentos. Após a ativação, todas as luzes do veículo serão iluminadas ao mesmo tempo. Pode observar as luzes e os indicadores no painel de instrumentos para determinar se existe uma lâmpada com avaria.

↑ Topo

9.D.2Precauções

Aviso

Em caso de anomalia, contacte um centro de assistência autorizado Windrose em tempo útil para verificar e reparar as luzes do veículo.

↑ Topo

9.EInspeção das Buzinas e dos Limpa-Para-Brisas

Manutenção Diária

Verifique as buzinas elétricas/de ar da seguinte forma:

  1. Estacione o veículo, prima o botão da buzina no volante para verificar se a buzina elétrica está a funcionar corretamente.

  2. Prima o interruptor de comutação da buzina elétrica/de ar, prima repetidamente o interruptor da buzina e verifique se a buzina de ar está a funcionar corretamente.

  3. Ligue o veículo, ative o interruptor do limpa-para-brisas e verifique se o limpa-para-brisas está a funcionar corretamente em cada velocidade.

↑ Topo

9.FBateria de Alta Tensão

Manutenção de Rotina

↑ Topo 6701

9.F.1Posição da bateria de alta tensão

A bateria de alta tensão está localizada sob o piso do veículo. Quando o veículo conduzir em estradas acidentadas ou irregulares, tenha cuidado para evitar colisões.

Aviso

Quando a bateria de alta tensão pegar fogo num acidente, encoste imediatamente o veículo e evacue os ocupantes do veículo, afastando-os do trânsito. Quando a velocidade do veículo for inferior a 20 km/h, a porta deslizante elétrica desbloqueará automaticamente; Quando a velocidade do veículo for inferior a 6 km/h, a porta deslizante elétrica abrirá automaticamente. Para garantir a segurança de vida dos ocupantes no veículo, se o condutor não desacelerar o veículo dentro de 4 minutos na situação acima, o sistema desacelerará e parará o veículo automaticamente.

6708
6710

9.F.2Manutenção da bateria de alta tensão

O SOC da bateria de alta tensão necessita de ser calibrado:

Método de calibração:

  1. Utilize a bateria de alta tensão até 20% - 25% de SOC.

  2. Carregue completamente a bateria de alta tensão.

  3. Utilize a energia da bateria até 40% - 60% de SOC.

↑ Topo

9.GLíquido de Arrefecimento

Manutenção de Rotina

↑ Topo 6738

9.G.1Seleção do líquido de arrefecimento

Selecione o líquido de arrefecimento com o ponto de congelação correspondente de acordo com o ambiente de condução para garantir o funcionamento normal do sistema de arrefecimento do veículo.

6743
6745

9.G.2Inspeção do líquido de arrefecimento

Após a temperatura do líquido de arrefecimento baixar, verifique se o nível do líquido de arrefecimento no reservatório está entre as marcas MIN e MAX; Se o líquido de arrefecimento for insuficiente, a luz de aviso no painel de instrumentos será iluminada para lembrar de adicionar líquido de arrefecimento.

Se o líquido de arrefecimento tiver matéria em suspensão, sedimentos ou descoloração,

substitua-o imediatamente por líquido de arrefecimento novo.

Verifique regularmente o ponto de congelação do líquido de arrefecimento para garantir que satisfaz os requisitos do ambiente local e substitua-o regularmente.

↑ Topo

9.G.3Substituição do líquido de arrefecimento

Drene o líquido de arrefecimento da seguinte forma:

  1. Estacione o veículo em terreno plano.

  2. Ligue o interruptor EPB.

  3. Após a temperatura do líquido de arrefecimento baixar, desaperte a tampa de enchimento do depósito auxiliar de água.

4. Afrouxe o tampão de drenagem na parte inferior do radiador para drenar o líquido de arrefecimento.

↑ Topo


9.G.4 Enchimento do líquido de arrefecimento

Encha o líquido de arrefecimento da seguinte forma:

  1. Adicione o líquido de arrefecimento lenta e uniformemente até atingir o nível MAX e aperte a tampa de enchimento.

  2. Ligue o veículo e execute a bomba de água durante cerca de 10 minutos.

  3. Desligue o veículo e adicione líquido de arrefecimento até ao nível MAX.

  4. Aperte a tampa de enchimento do depósito auxiliar de água.

Aviso
Aviso

sairão em jato, causando queimaduras. Realize a inspeção,

substituição e enchimento do líquido de arrefecimento após a temperatura do sistema do motor baixar.

↑ Topo

9.G.5Limpeza do radiador

Após o radiador ter sido utilizado durante algum tempo, insetos, sementes de algodão, sujidade ou outros resíduos nas aletas do radiador reduzirão a capacidade de arrefecimento do sistema de arrefecimento. É necessário verificar frequentemente a superfície exterior do radiador e limpar os objetos estranhos em tempo útil (não enxaguar com gás ou água de alta pressão).

↑ Topo

9.G.6Manutenção do sistema de arrefecimento

Verifique o sistema de arrefecimento para garantir que não há fugas. Verifique se o sistema de arrefecimento tem fugas antes de conduzir. Existem 4 razões comuns para fugas de água:

↑ Topo

9.HPneu

Manutenção de Rotina

Os pneus são a ligação à estrada e afetam a segurança de condução. Verifique regularmente ou antes de conduzir os seguintes itens dos pneus:

Ao verificar a pressão dos pneus, tenha em conta que a pressão varia com a temperatura.

A banda de rodagem afeta a aderência e o controlo do pneu. Quanto menor a profundidade ou o número de ranhuras, pior a aderência e o controlo do pneu.

Verifique a condição dos pneus antes de conduzir:

Quando o pneu for utilizado por mais de 6 anos, substitua-o por um novo.

Aviso
Aviso
Nota

A pressão correta dos pneus está especificada na secção da tabela de pressão dos pneus.

↑ Topo


9.ISistema de Direção

Manutenção de Rotina

Antes de conduzir, verifique a folga livre e a folga do volante, agite o volante para garantir que está bloqueado. Durante a condução, verifique se existe direção pesada, direção instável ou desvio de direção. Em caso de qualquer uma das situações acima, deixe de conduzir o veículo e contacte imediatamente um centro de assistência autorizado Windrose.

↑ Topo

9.JManutenção de Segurança de Alta Tensão

Manutenção de Rotina

↑ Topo

9.J.1Princípios de operação segura em alta tensão

Não modifique nem instale acessórios no sistema de alta tensão e na carroçaria do veículo sem seguir os procedimentos adequados. Opere de acordo com os regulamentos, caso contrário pode causar incêndio; Tendo em conta que existe um risco de choque elétrico no sistema de alta tensão do veículo completo, o sistema de alta tensão deve ser operado por trabalhadores

que tenham recebido formação profissional e obtido a qualificação para o emprego em conformidade com os regulamentos de segurança relevantes.

↑ Topo

9.J.2Requisitos de pessoal

↑ Topo

9.J.3Requisitos de manutenção

A manutenção e reparação do veículo só pode ser realizada por estações de serviço ou unidades de manutenção com as qualificações de manutenção correspondentes e por pessoal que tenha recebido a formação correspondente e obtido as qualificações. Caso contrário, a alta tensão no sistema de alta tensão pode representar perigo e até ameaçar a sua vida.

↑ Topo

9.J.4Manutenção de carregamento

No caso de o veículo estar estacionado por um longo período, o estado da bateria de alta tensão deve ser verificado de duas em duas semanas para evitar fuga elétrica na bateria de alta tensão. O veículo, se estacionado por um longo período, deve ser carregado e mantido

regularmente para evitar que a bateria de alta tensão que não tenha sido

utilizada por muito tempo afete o desempenho do veículo.

↑ Topo

9.KBateria

Manutenção de Rotina

A bateria de baixa tensão está localizada no compartimento do motor. A vida útil e o funcionamento da bateria são afetados por muitos fatores, tais como o número de arranques, o estilo de condução, as condições de condução, as condições climáticas, etc.:

Aviso
Aviso

Se notar o seguinte, certifique-se de parar de utilizar o veículo e cortar a alimentação imediatamente. Contacte o centro de assistência autorizado Windrose para mais orientações:

  • Danos no conjunto de baterias (por exemplo, fissuras), fuga da bateria.

  • O pó na célula da bateria causará autodescarga da bateria e facilitará os danos.

  • ↑ Topo

    9.K.1 Limpeza da bateria

    Aviso
    ↑ Topo

    10.ADimensões Exteriores do Veículo

    Dados Técnicos

    Comprimento (mm)

    Largura (mm)

    Altura (mm)

    Distância entre eixos (mm)

    8100

    2545

    3920,3935

    4650+1350

    ↑ Topo

    10.BParâmetros do Sistema de Tração

    Dados Técnicos

    Item

    NCM LFP

    Motor de tração

    Modelo do motor

    TZ230XSSW001

    Fabricante

    Jiangsu Swell Industry Development Co., Ltd.

    Disposição

    Motor traseiro

    Método de arrefecimento

    Arrefecimento a água

    Ciclo de serviço

    S9

    Potência nominal/velocidade (kW/r/min)

    170/6494

    Binário máximo/velocidade (N·m/ r/min)

    550/4514

    Item NCM LFP

    Bateria de alta tensão

    Modelo da bateria

    EV-CALB-755161

    EV-CALB-766230

    Número de conjuntos de baterias

    4 4

    Características principais

    NCM

    LFP

    Capacidade da bateria (kW.h)

    486,09

    705,2

    Modo de carregamento

    Carregamento CC

    Carregamento CC

    Corrente de carregamento (A)

    644

    920

    Tensão de carregamento (V)

    887,4

    868,7

    Método de arrefecimento

    Arrefecimento líquido

    Arrefecimento líquido

    Fabricante

    Huating (Hefei) Hybrid Technology Co., Ltd.

    Huating (Hefei) Hybrid Technology Co., Ltd.

    Unidade de controlo do motor

    Modelo

    KTZ80X43SSW001/02

    Fabricante

    Jiangsu Swell Industry Development Co., Ltd.

    DC-DC

    Modelo

    SEC-D8024V60P0-WD

    Fabricante

    Suzhou Synland Energy Technology Co., Ltd.

    Unidade de controlo do veículo

    Modelo

    WD-VDC-M9-V001

    Versão de hardware

    V1.1

    Item NCM LFP

    Unidade de controlo do veículo

    Fabricante

    Anhui Windrose Holdings Co., Ltd.

    Caixa do eixo elétrico

    Modelo

    HDE10t

    Fabricante

    Hande

    Características principais

    Transeixo

    Método de operação

    AMT

    Binário máximo de saída (N·m)

    35 000 (três motores)

    43 000 (quatro motores)

    ↑ Topo

    10.CBinário de Aperto

    Dados Técnicos

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Sistema de direção

    Fixação do braço oscilante auxiliar-subquadro

    M14×2 (10.9)

    210±20

    M14×2 (10)

    Junta esférica da barra de direção-barra de relé/braço oscilante do braço do articulado de direção

    M24×1.5 (8)

    345±15

    Fixação EHPS-subquadro

    M20×1.5 (10.9)

    550±20

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Sistema de direção

    Veio de saída da caixa de direção-braço oscilante de direção ativo

    M45×1.5 (10)

    675±25

    Junta de entrada da bomba de óleo-bomba de óleo

    M26×1.6

    125±5

    Bomba de óleo-junta passante-EHPS

    M18×1.5

    75±5

    Tubo de óleo de alta pressão-junta passante

    M22×1.5

    110±10

    Tubo de óleo de baixa pressão-junta passante

    M22×1.5

    110±10

    Conjunto da bomba elétrica-suporte da bomba de óleo

    M12×1.75 (8.8)

    65±5

    Suporte da bomba de óleo elétrica-subquadro

    M12×1.75 (8.8)

    65±5

    Conjunto da bomba elétrica-subquadro

    M12×1.75 (8.8)

    65±5

    Cabo de terra

    M14

    210±20

    Bomba de óleo de direção-mangueira de entrada de óleo-reservatório de óleo de direção

    /

    7±1

    Reservatório de óleo de direção-mangueira de retorno de óleo-tubo de óleo de baixa pressão

    /

    7±1

    Reservatório de óleo de direção-suporte do recipiente de óleo

    M8

    26±4

    Suporte do reservatório-quadro principal

    M14

    210±20

    Suporte do tubo de óleo-subquadro

    M14

    210±20

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Sistema de direção

    Braçadeira de fixação do tubo de óleo-suporte

    M8

    8±1

    Fixação da coluna de direção-suporte de fixação

    M10×1.25 (8.8)

    35±5

    Fixação da coluna de direção-viga tubular

    M8×1.25 (8.8)

    26±4

    Fixação do veio inferior da coluna de direção-placa de base

    M8×1.25 (8.8)

    26±4

    Junta universal-caixa de direção de ângulo cruzado

    M10×1.25 (8.8)

    53±7

    M10 (8)

    Volante-coluna de direção

    M14 (8)

    60±5

    Dispositivo de arrefecimento do sistema de tração

    Ligação do suporte ao quadro

    M14×2 (8.8)

    120-140

    Ligação do suporte de fixação do tubo de escape à braçadeira de fixação do tubo de escape 3

    M5×0.8 (8)

    6-8

    Ligação do suporte ao quadro

    M14×2 (8)

    120-140

    Ligação do suporte de fixação da bomba de água à bomba de água

    M8×1.25 (8.8)

    20-28

    Ligação do depósito de expansão ao quadro integrado traseiro (unidade)

    M10×1.5 (10.9)

    38-52

    M8×1.5 (8)

    Fixação da braçadeira de mangueira 1

    M8×1.25 (8.8)

    20-28

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Dispositivo de arrefecimento do sistema de tração

    Ligação do suporte ao quadro (parafuso de flange hexagonal de haste completa)

    M14×2 (8.8)

    120-140

    Ligação do suporte ao quadro (parafuso hexagonal com flange dentada)

    M14×2 (8.8)

    120-140

    Fixação de mangueira (abraçadeira de mangueira de acionamento por engrenagem de tipo B e C)

    /

    3-4

    Fixação de mangueira (abraçadeira de mangueira de acionamento por engrenagem de tipo A)

    /

    3-4

    Ligação do depósito de expansão ao quadro integrado traseiro (unidade)

    M10×1.5 (8.8)

    38-52

    Fixação de tubo de nylon e braçadeira de tubo

    M8×1.25 (8.8)

    20-28

    Ligação do depósito de expansão ao quadro integrado traseiro (unidade) (parafuso de flange hexagonal)

    M8×1.25 (8.8)

    20-28

    Ligação do depósito de expansão ao quadro integrado traseiro (unidade) (parafuso hexagonal)

    M8×1.25 (8.8)

    20-28

    Fixação da braçadeira do tubo de água

    M8×1.25 (8)

    20-26

    Regulador de A/C

    Ligação da caixa A/C à viga transversal da parede frontal

    M6×1 (10.9)

    10±1

    Ligação da caixa A/C ao piso (parafuso de flange hexagonal de haste completa)

    M8×1.25 (10.9)

    10±1

    ↑ Topo

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Regulador de A/C

    Ligação da caixa A/C ao piso (porca de bloqueio de flange hexagonal totalmente metálica)

    M6×1 (8)

    10±1

    Ligação da válvula de expansão ao piso

    M6×1 (8.8)

    10±1

    Compressor e suporte do compressor

    M8×1.25 (8)

    25±2

    Ligação do cabo de terra ao quadro (parafuso de flange hexagonal de haste completa)

    M10×1.5 (10.9)

    25±2

    Ligação do cabo de terra ao quadro (porca de bloqueio de flange hexagonal totalmente metálica)

    M8×1.5 (8)

    25±2

    Ligação do suporte do compressor ao subquadro

    M8×1.25 (10.9)

    25±2

    Ligação do suporte de fixação do tubo ao subquadro (parafuso de flange hexagonal)

    M14×2 (10.9)

    160

    Ligação do suporte de fixação do tubo ao subquadro (parafuso de flange hexagonal de haste completa)

    M14×2 (10.9)

    160

    Ligação do suporte de fixação do tubo ao subquadro (porca de bloqueio de flange hexagonal totalmente metálica)

    M14×2 (8)

    160

    Fixação do sensor de temperatura e painel de revestimento

    /

    1,33

    Ligação da placa de pressão

    M6×1 (8.8)

    10±1

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Regulador de A/C

    Ligação da placa de pressão

    M6×1 (10.9)

    10±1

    Ligação da braçadeira do tubo

    M8×1.25 (10.9) 10±1

    Ligação da placa de pressão

    M8×1.25 (10.9) 25±2

    Ligação da braçadeira do tubo ao suporte da bateria

    M8×1.25 (10.9) 25±2

    Componentes da suspensão dianteira

    Braços oscilantes superior e inferior e subquadro

    M20×1.5 (10.9) 568±28

    Parte de ligação superior do airbag

    M12×1.5 (10) 55±5

    Parte de ligação inferior do airbag

    M18×1.5 (10.9) 270±25

    Porcas superior e inferior do amortecedor

    / 90±10

    Subquadro

    Peças do subquadro para orifício partilhado

    M14×2 (10)

    210±20

    Componentes da suspensão traseira

    Fixação da mola de ar e suporte superior da mola de ar

    M12×1.5 (10) 55±5

    Fixação da mola de ar-viga de equilíbrio (porca Spirlock)

    M18×1.5 (10) 270±25

    Fixação do suporte superior da mola de ar-quadro

    M14×2 (10.9)

    210±20

    M14×2 (10)

    Fixação da viga de equilíbrio-eixo traseiro

    M22×1.5 (10.9) 700±50

    Fixação da viga de equilíbrio-eixo traseiro (porca Spirlock)

    M22×1.5 (10) 700±50

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Componentes da suspensão traseira

    Fixação da viga tubular e suporte do braço de impulso (parafuso de flange hexagonal)

    M16×2 (10.9)

    310±25

    Fixação da viga tubular e suporte do braço de impulso (porca de flange hexagonal)

    M16×2 (10)

    310±25

    Fixação do braço de controlo em X-viga tubular

    M22×1.5 (10.9)

    700±50

    Fixação do braço de controlo em X-extremidade do eixo (porca Spirlock)

    M22×1.5 (10)

    700±50

    Fixação da extremidade inferior do amortecedor-viga de equilíbrio

    M20×1.5 (10.9)

    550±50

    Fixação da extremidade superior do amortecedor-suporte do amortecedor

    M20×1.5 (10.9)

    550±50

    Fixação do amortecedor

    M20×1.5 (10)

    550±50

    Fixação do suporte do amortecedor-quadro (parafuso de flange hexagonal)

    M14×2 (10.9)

    210±20

    Fixação do suporte do amortecedor-quadro (porca de flange hexagonal)

    M14×2 (10)

    210±20

    Fixação do conjunto do bloco de limitação de curso-quadro (parafuso de flange hexagonal)

    M14×2 (10.9)

    210±20

    Fixação do conjunto do bloco de limitação de curso-quadro (porca de flange hexagonal)

    M14×2 (10)

    210±20

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Componentes da suspensão traseira

    Fixação do conjunto do braço de impulso longitudinal-suporte do braço de impulso

    M20×1.5 (10.9) 550±50

    Fixação do conjunto do braço de impulso longitudinal-viga de equilíbrio

    M20×1.5 (10.9) 550±50

    Fixação do conjunto do braço de impulso longitudinal

    M20×1.5 (10) 550±50

    Componentes do lavador do para-brisas

    Fixação do conjunto do reservatório de fluido de lavagem e painel interior de vedação da parede lateral direita, conjunto da viga transversal exterior da extremidade frontal do piso

    M6×1 (8.8)

    9±1

    Componentes do limpa-para-brisas

    Fixação do conjunto do limpa-para-brisas e conjunto de montagem do limpa-para-brisas

    M8×1.25 (8.8)

    23±3

    Fixação do braço do limpa-para-brisas e veio de saída do motor do limpa-para-brisas

    M8×1.25 (8)

    23-30

    Componentes da buzina elétrica

    Fixação do conjunto da buzina elétrica e conjunto da viga de montagem do depósito de expansão frontal

    M6×1 (8.8)

    9±1

    Fixação da buzina de ar e suporte da buzina de ar

    M6×1 (8.8)

    9±1

    Fixação do suporte da buzina de ar e viga lateral direita

    M14×2 (10.9) 137±5

    Fixação do conjunto da buzina elétrica e conjunto da viga de montagem do depósito de expansão frontal

    M6×1 (8.8)

    9±1

    Bateria

    Suporte da bateria e viga de ligação frontal direita

    M14×2 (10.9) 200±10

    Suporte da bateria e viga de ligação frontal esquerda

    M14×2 (10.9) 200±10

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Bateria

    Placa de amortecimento da bateria e suporte do conjunto da bateria

    M8×1.25 (8.8)

    23±3

    Caixa de junção inteligente-carroçaria e suporte de fixação da unidade de controlo do instrumento inferior esquerdo

    M6×1.25 (8.8)

    9±1

    Suporte da caixa de junção inteligente do chassis e painel interior de vedação da parede lateral esquerda

    M8×1.25 (8.8)

    23±3

    Caixa de junção inteligente-chassis e suporte da caixa de junção inteligente do chassis

    M8×1.25 (8.8)

    23±3

    Suporte 2 da caixa de junção inteligente do chassis e suporte da caixa de junção inteligente do chassis

    M6×1.25 (8.8)

    9±1

    Componentes da roda

    Porca da roda

    M22×1.5 (10)

    650±50

    Dispositivo de segurança de emergência do pneu

    M8

    10±1

    Extremidade de roda SKF sem manutenção

    Parafuso de ligação do disco de travão

    M18×1.5

    330±25

    Porca de bloqueio

    M45×2

    600±50

    Componentes de ligação da suspensão da carroçaria

    Ligação do suporte de suspensão 1.ª/2.ª/3.ª da carroçaria-

    cabine

    M16×1.5 (10.9)

    300±10

    Ligação do suporte de suspensão 2.ª da carroçaria-quadro

    M14×1.5 (10.9)

    200±10

    Ligação do suporte de suspensão 2.ª/3.ª da carroçaria-quadro (porca de flange hexagonal)

    M14×1.5 (10)

    200±10

    Módulo

    Posição de Montagem

    Tamanho do Parafuso

    Binário de Aperto (N·m)

    Componentes de ligação da suspensão da carroçaria

    Ligação do suporte de suspensão 3.ª da carroçaria-quadro

    M14×1.5 (10.9)

    200±10

    Ligação da suspensão 4.ª da carroçaria-placa de montagem da parede traseira da cabine-cabine

    M14×2 (10.9)

    200±10

    Ligação da suspensão 4.ª da carroçaria-cabine

    M14×1.5 (10.9)

    200±10

    Componentes de ligação da suspensão da carroçaria

    Ligação da suspensão 4.ª da carroçaria-quadro integrado

    M16×1.5 (10.9)

    300±10

    Ligação da suspensão 4.ª da carroçaria-placa de montagem da parede traseira (porca de bloqueio de flange hexagonal totalmente metálica)

    M14×2 (10)

    200±10

    Ligação do conjunto do suporte de apoio da suspensão 4.ª da carroçaria-quadro

    M14×1.5 (10.9)

    200±10

    Ligação do suporte de apoio da suspensão 4.ª da carroçaria-suspensão 4.ª da carroçaria

    M14×1.5 (10.9)

    200±10

    Ligação do suporte de apoio da suspensão 4.ª da carroçaria-suspensão 4.ª da carroçaria (porca de bloqueio de flange hexagonal totalmente metálica de passo fino)

    M14×1.5 (10)

    200±10

    ↑ Topo

    10.DTabela de Pressão dos Pneus

    Dados Técnicos

    Especificações do Pneu

    Tipo

    Especificações da Jante

    Capacidade de Carga (lb/kg/pneu)

    Individual Duplo

    Pressão de Enchimento (kPa)

    Posição da Roda

    295/80R22.5

    18PRM

    18

    9.00×22.5

    7810/3550

    7150/3250

    900

    Todas as posições

    315/70R22.5

    20PR L Z2*

    20

    9.00×22.5

    8800/4000

    7370/3350

    900

    Direção

    315/70R22.5

    20PR L D2*

    20

    9.00×22.5

    8250/3750

    7370/3350

    900

    Tração

    12R22.5

    18PRK*

    18

    9.00×22.5

    7810/3550

    7150/3250

    930

    Todas as posições

    385/65R22.5

    20

    11.75×22.5

    4500

    /

    900

    Direção

    Especificações do Pneu

    Tipo

    Especificações da Jante

    Desequilíbrio Dinâmico do Conjunto (g.cm)

    295/80R22.5

    18

    9.00x22.5

    ≤60

    315/70R22.5*

    20

    9.00x22.5

    ≤60

    12R22.5*

    18

    9.00x22.5

    ≤60

    ↑ Topo

    10.EParâmetros de Alinhamento das Rodas

    Dados Técnicos

    Inclinação do Pino Mestre

    Camber da Roda

    Convergência (mm)

    7,9°±45′

    0,25°±45′

    –1~2

    ↑ Topo

    10.FCapacidade de Subida

    Dados Técnicos

    PBT Mudança da Transmissão Capacidade de Subida
    46t Mudança D1 (Velocidade ≤12 km/h) Três Motores Capacidade de Subida Contínua 15%
    Capacidade de Subida Máxima 30%(60s)
    Quatro Motores Capacidade de Subida Contínua 17%
    Capacidade de Subida Máxima 33%(60s)
    Mudança D2 (Velocidade >12 km/h) Três Motores Capacidade de Subida Contínua 5%
    Capacidade de Subida Máxima 9%(60s)
    Quatro Motores Capacidade de Subida Contínua 6%
    Capacidade de Subida Máxima 12%(60s)
    68t Mudança D1 (Velocidade ≤12 km/h) Três Motores Capacidade de Subida Contínua 9%
    Capacidade de Subida Máxima 20%(60s)
    Quatro Motores Capacidade de Subida Contínua 11%
    Capacidade de Subida Máxima 22%(60s)
    Mudança D2 (Velocidade >12 km/h) Três Motores Capacidade de Subida Contínua 3%
    Capacidade de Subida Máxima 6%(60s)
    Quatro Motores Capacidade de Subida Contínua 4%
    Capacidade de Subida Máxima 8%(60s)
    PBT Mudança da Transmissão Capacidade de Subida Máxima em Descida com Travagem pelo Motor
    46t Mudança D2 (Velocidade >12 km/h) Três Motores Capacidade de Subida Contínua 5%
    Capacidade de Subida Máxima 9%
    Quatro Motores Capacidade de Subida Contínua 7%
    Capacidade de Subida Máxima 12%
    68t Mudança D2 (Velocidade >12 km/h) Três Motores Capacidade de Subida Contínua 3%
    Capacidade de Subida Máxima 6%
    Quatro Motores Capacidade de Subida Contínua 5%
    Capacidade de Subida Máxima 8%
    ↑ Topo

    10.GPressão de Trabalho do Reservatório de Ar

    Dados Técnicos

    Modelo

    Pressão de Trabalho Nominal (bar)

    Pressão de Arranque (bar)

    Série completa

    12

    7,5

    ↑ Topo

    10.HTabela de Potência das Luzes

    Dados Técnicos

    1. Farol de nevoeiro dianteiro, Luz de curva

    2. Máximos

    3. Luz indicadora dianteira, luz de circulação diurna

    4. Luz de posição dianteira

    5. Luz de estacionamento dianteira

    6. Médios

    1. Luz indicadora lateral

    2. Luz de posição lateral combinada

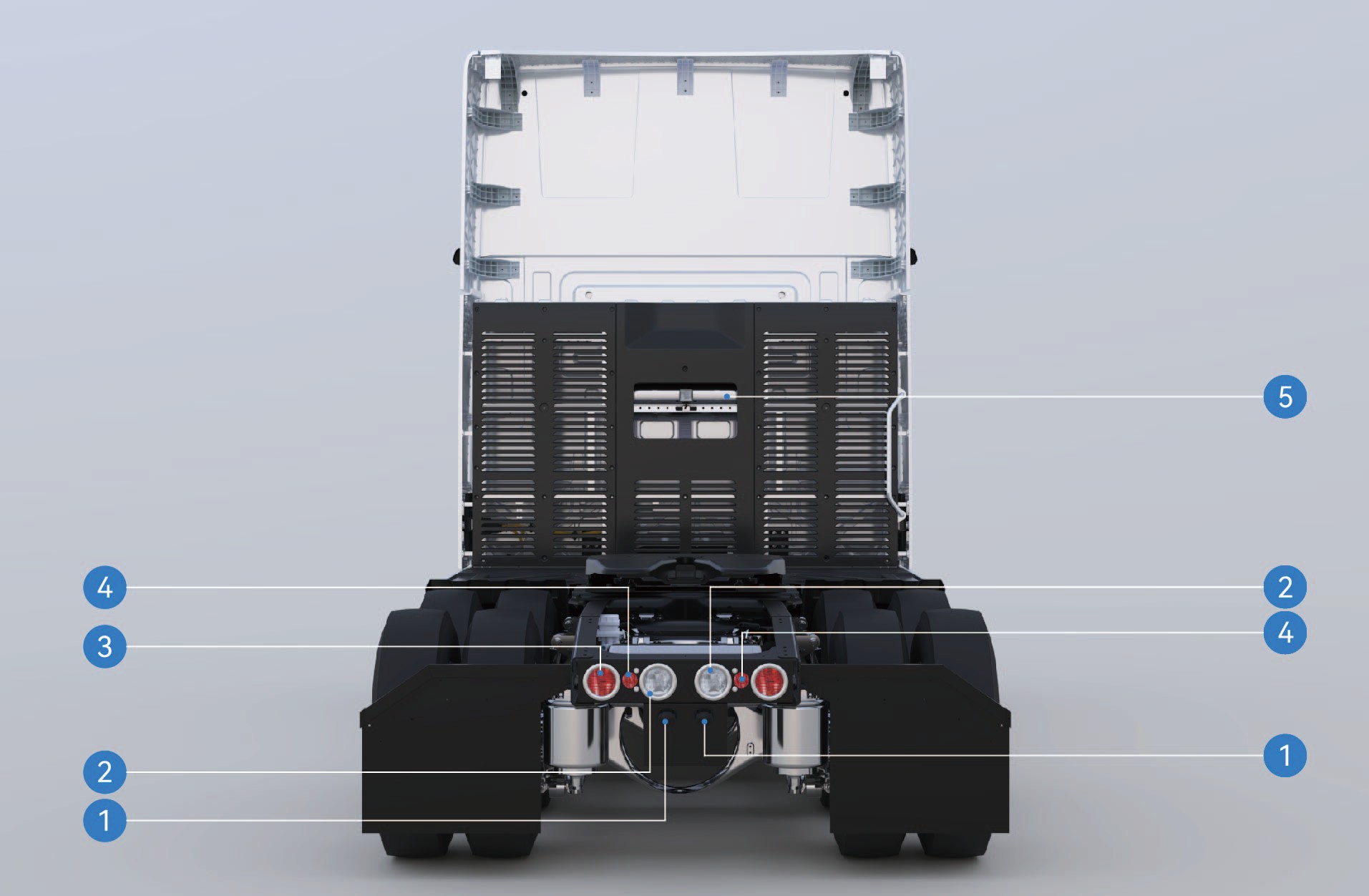

    1. Luz da matrícula

    2. Luz de marcha-atrás

    3. Luz de travagem/luz traseira/luz indicadora

    4. Refletor traseiro

    5. Luz de trabalho traseira

    1. Luz de posição lateral combinada

    2. Luz indicadora lateral

    Luzes

    Função

    Potência (W)

    Modelo

    Quantidade

    Luz traseira combinada

    Luz de travagem

    2,2

    LED

    2

    Luz indicadora

    2,2

    LED

    2

    Luz traseira

    0,2

    LED

    2

    Luz de marcha-atrás

    Luz de marcha-atrás

    1,5

    LED

    2

    Luz da matrícula

    Luz da matrícula

    0,7

    LED

    2

    Farol

    Máximos

    32

    LED

    2

    Médios

    40

    LED

    2

    Luz dianteira combinada

    Luz de circulação diurna

    14

    LED

    2

    Luz indicadora dianteira

    14

    LED

    2

    Luz de estacionamento

    6,6

    LED

    2

    Luz de posição dianteira

    Luz de posição dianteira

    1,7

    LED

    2

    Luz do logótipo

    Luz do logótipo

    1,7

    LED

    3

    Luz de trabalho traseira

    Luz de trabalho traseira

    9

    LED

    1

    Luz de posição lateral combinada

    Luz de posição lateral

    0,8

    LED

    6

    Luzes

    Função

    Potência (W)

    Modelo

    Quantidade

    Luz indicadora lateral

    Luz de posição lateral

    1,5

    LED

    2

    Luz de teto

    Luz de teto

    9,5

    LED

    2

    Luzes de leitura dianteiras

    Luzes de leitura dianteiras

    0,6

    LED

    2

    Luz de leitura do dormitório

    Luz de leitura do dormitório

    1,3

    LED

    1

    Luz de iluminação

    Luz de iluminação

    0,5

    LED

    3

    Luz ambiente

    Luz ambiente

    0,4

    LED

    2
    ↑ Topo

    10.IDados do Dispositivo de Proteção

    Dados Técnicos

    Designação

    Material

    Posição de Ligação

    Método de Ligação

    Diagrama das Dimensões Estruturais

    Dispositivo de proteção contra impacto frontal inferior

    6110A-T6

    Quadro

    Parafuso

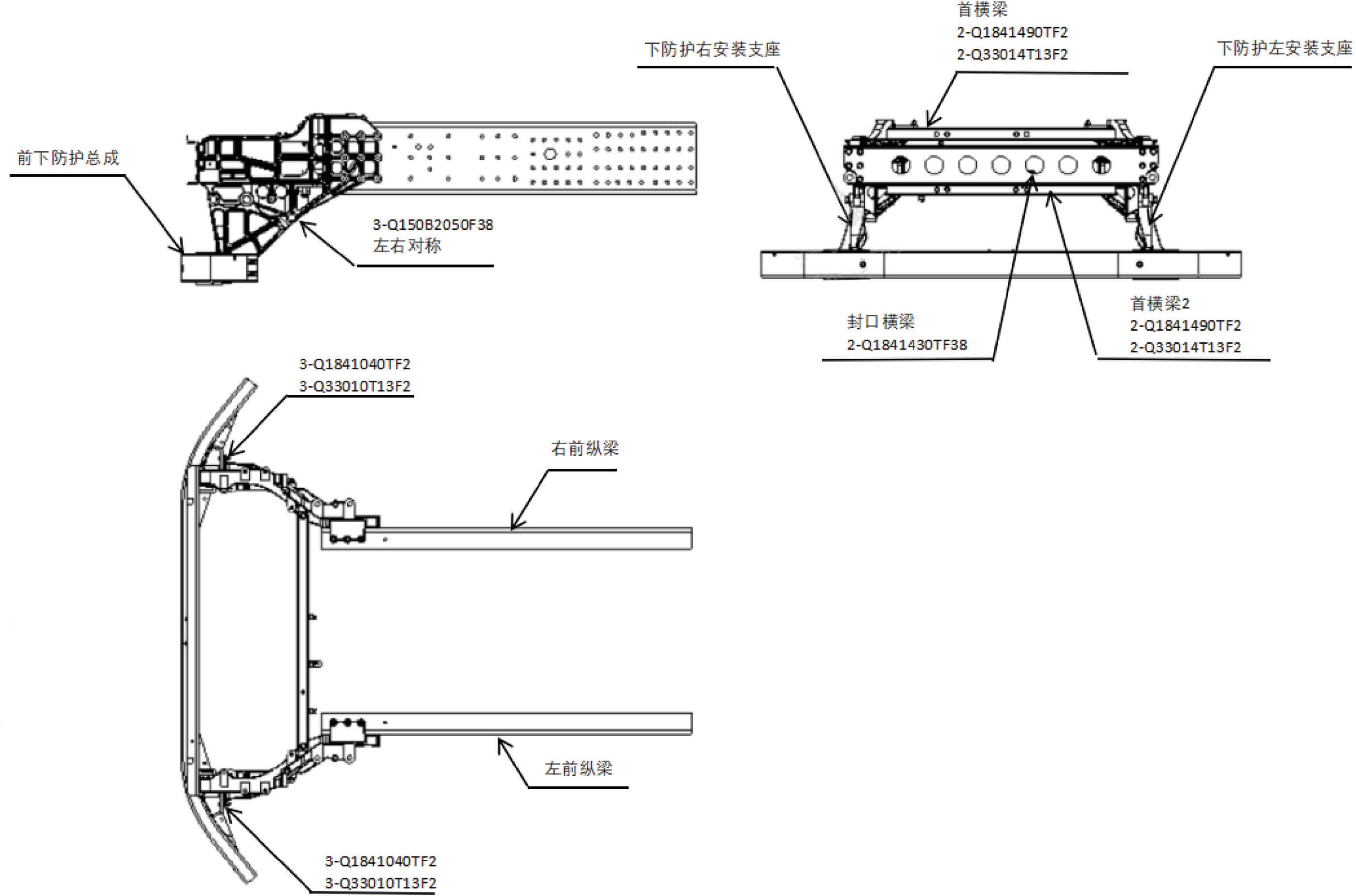

    O diagrama ilustra um conjunto mecânico com vários componentes como suportes laterais esquerdo e direito, escudos inferiores e barras horizontais e verticais, incluindo códigos de modelo específicos para referência. O conteúdo gerado por IA pode estar incorreto.

    ↑ Topo

    10.JTara, PBT, Carga por Eixo, Modo de Tração

    Dados Técnicos

    Modelo

    Parâmetros de Massa

    Tara Massa Total Máxima (kg)

    Carga por Eixo (carga máxima)

    Carga por Eixo (vazio)

    Modo de Tração

    NCM 3 Motores

    11225kg

    26000kg

    7000/9500/9500kg

    5225/3075/2925kg

    6×4

    NCM 4 Motores

    11375kg

    26000kg

    7000/9500/9500kg

    5225/3075/3075kg

    6×4

    LFP 3 Motores

    12075kg

    26000kg

    7000/9500/9500kg

    5625/3300/3150kg

    6×4

    LFP 4 Motores

    12225kg

    26000kg

    7000/9500/9500kg

    5625/3300/3300kg

    6×4

    ↑ Topo

    10.KDados de Caracterização da Pressão Barométrica

    Dados Técnicos

    Compressor de Ar/Válvula de Alívio de Pressão

    Válvula de Proteção Multi-circuito

    Pressão Mínima de Conceção do Sistema de Travagem de Serviço para Cálculo

    Pressão máxima de corte = 1,25MPa

    Pressão mínima de abertura = 1MPa

    Pressão estática de fecho = 0,5MPa

    0,6MPa

    ↑ Topo
