Ostatnia aktualizacja:

Drogi Kliencie,

Dziękujemy za wybór pojazdu Windrose.

Przed pierwszym uruchomieniem pojazdu prosimy o uważne przeczytanie niniejszej Instrukcji Obsługi. Zawiera ona ważne informacje dotyczące funkcji pojazdu, bezpiecznej eksploatacji, wymagań konserwacyjnych oraz danych technicznych. Zapoznanie się z tymi informacjami pomoże zapewnić bezpieczną jazdę i optymalną wydajność pojazdu.

Ze względu na różne konfiguracje pojazdu i wyposażenie opcjonalne, dostarczony pojazd może nieznacznie różnić się od opisów lub ilustracji zamieszczonych w niniejszej instrukcji. Windrose zastrzega sobie prawo do modyfikacji projektu, specyfikacji i wyposażenia pojazdu bez wcześniejszego powiadomienia w ramach ciągłego doskonalenia produktu.

Informacje, ilustracje i dane techniczne zawarte w niniejszej instrukcji były aktualne w chwili jej publikacji. Podane są wyłącznie w celach informacyjnych i nie stanowią zobowiązania umownego.

Żadna część niniejszej Instrukcji Obsługi nie może być powielana ani przekazywana w jakiejkolwiek formie bez uprzedniej pisemnej zgody firmy Windrose.

Uwaga: Zdjęcia na okładce i ilustracje w niniejszej instrukcji służą wyłącznie celom poglądowym. Rzeczywisty wygląd i specyfikacje pojazdu mogą się różnić.

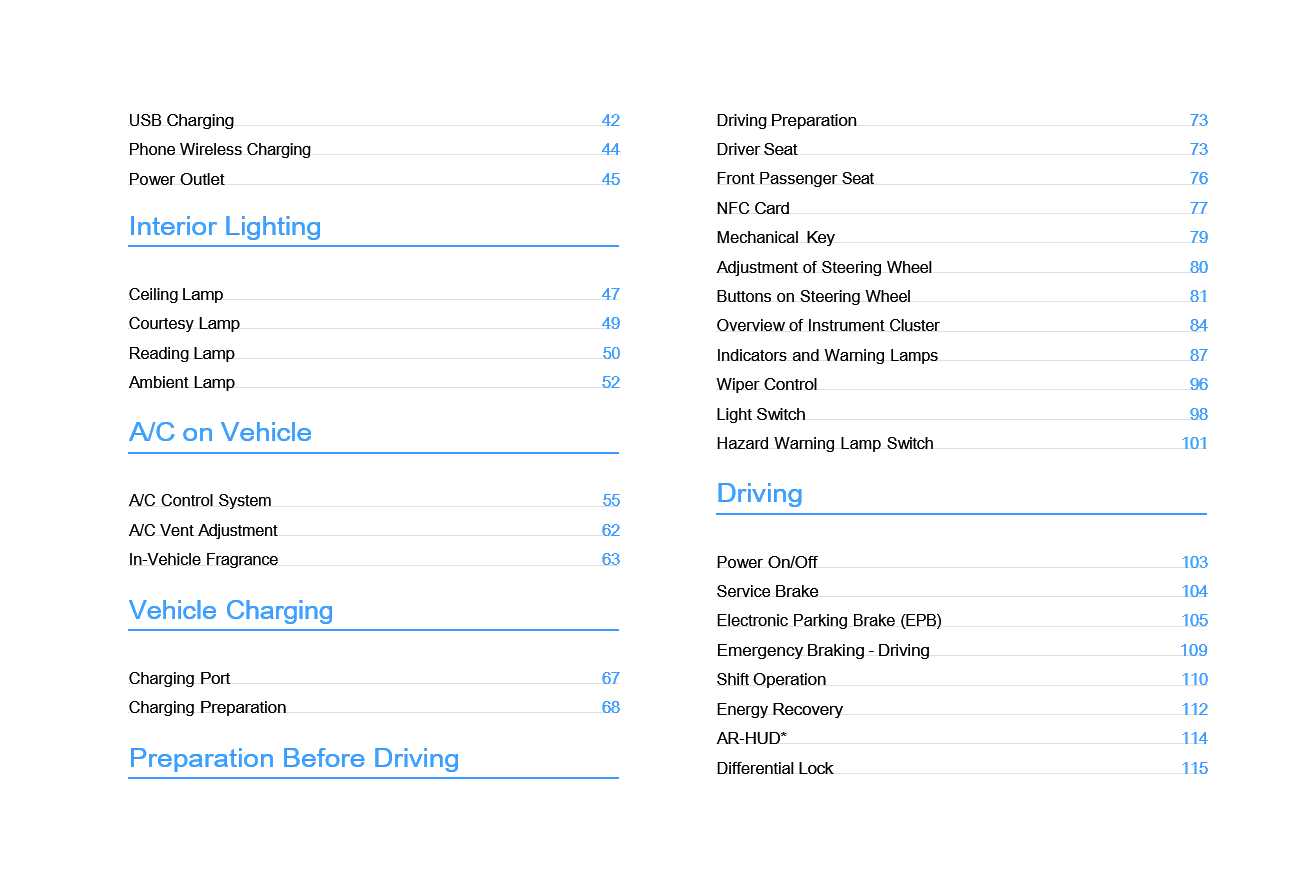

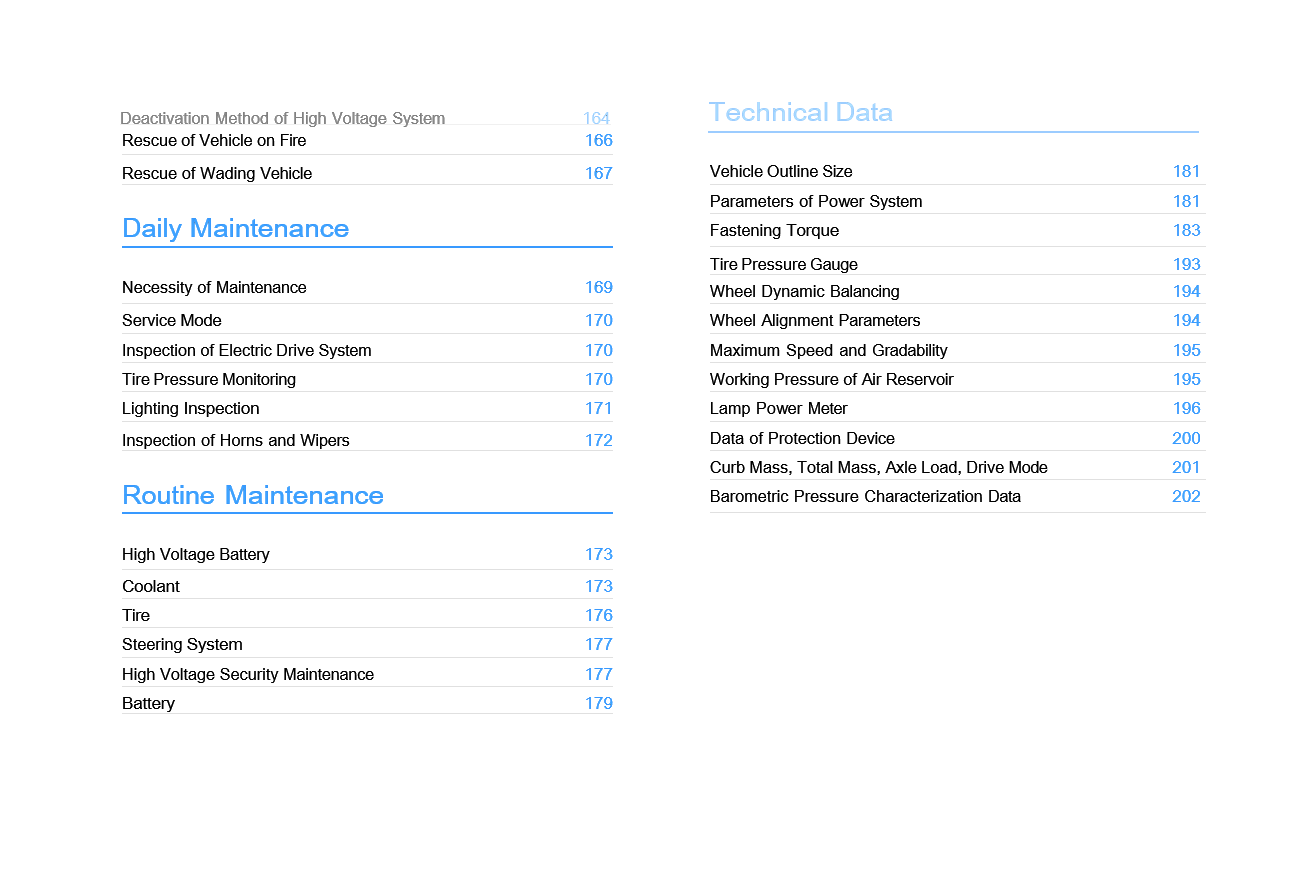

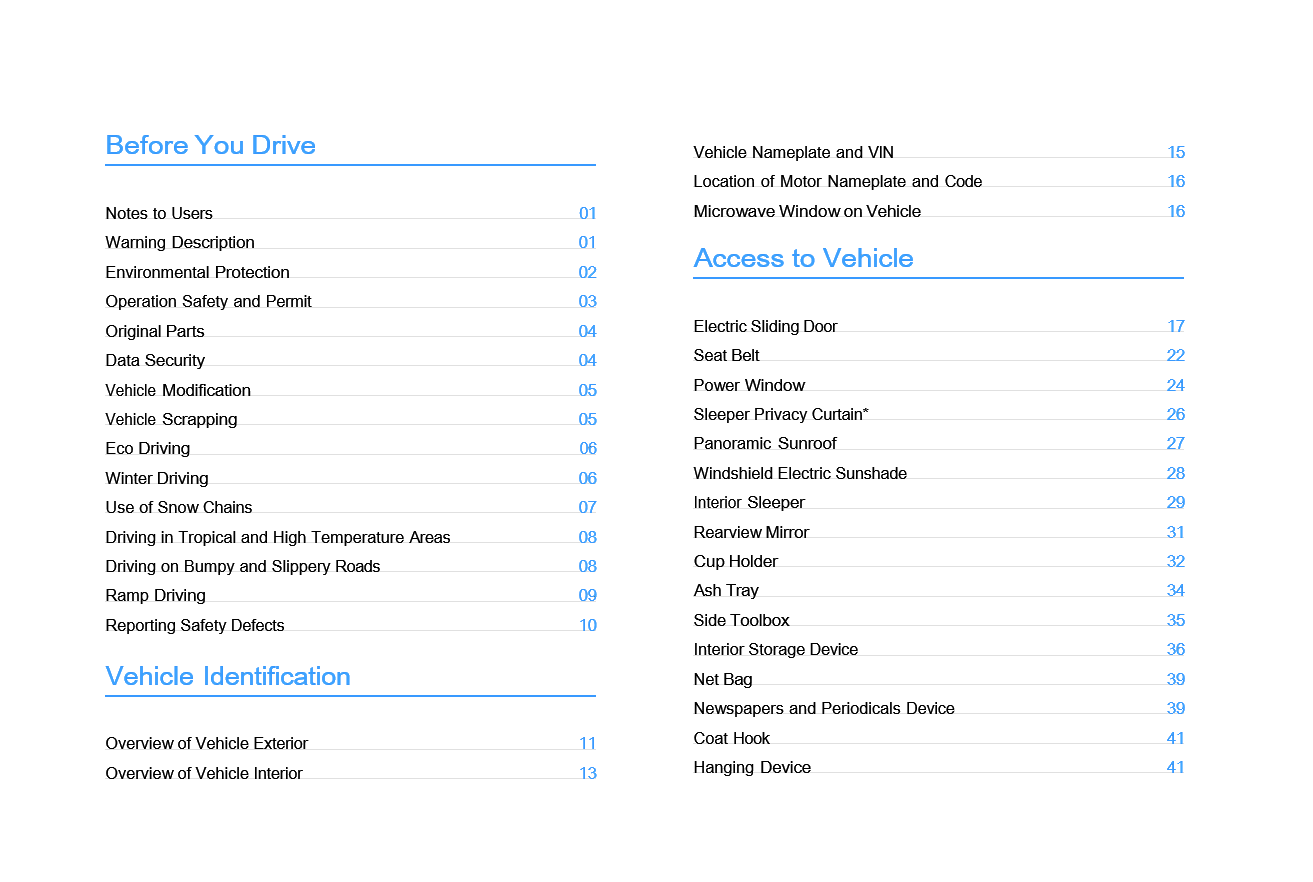

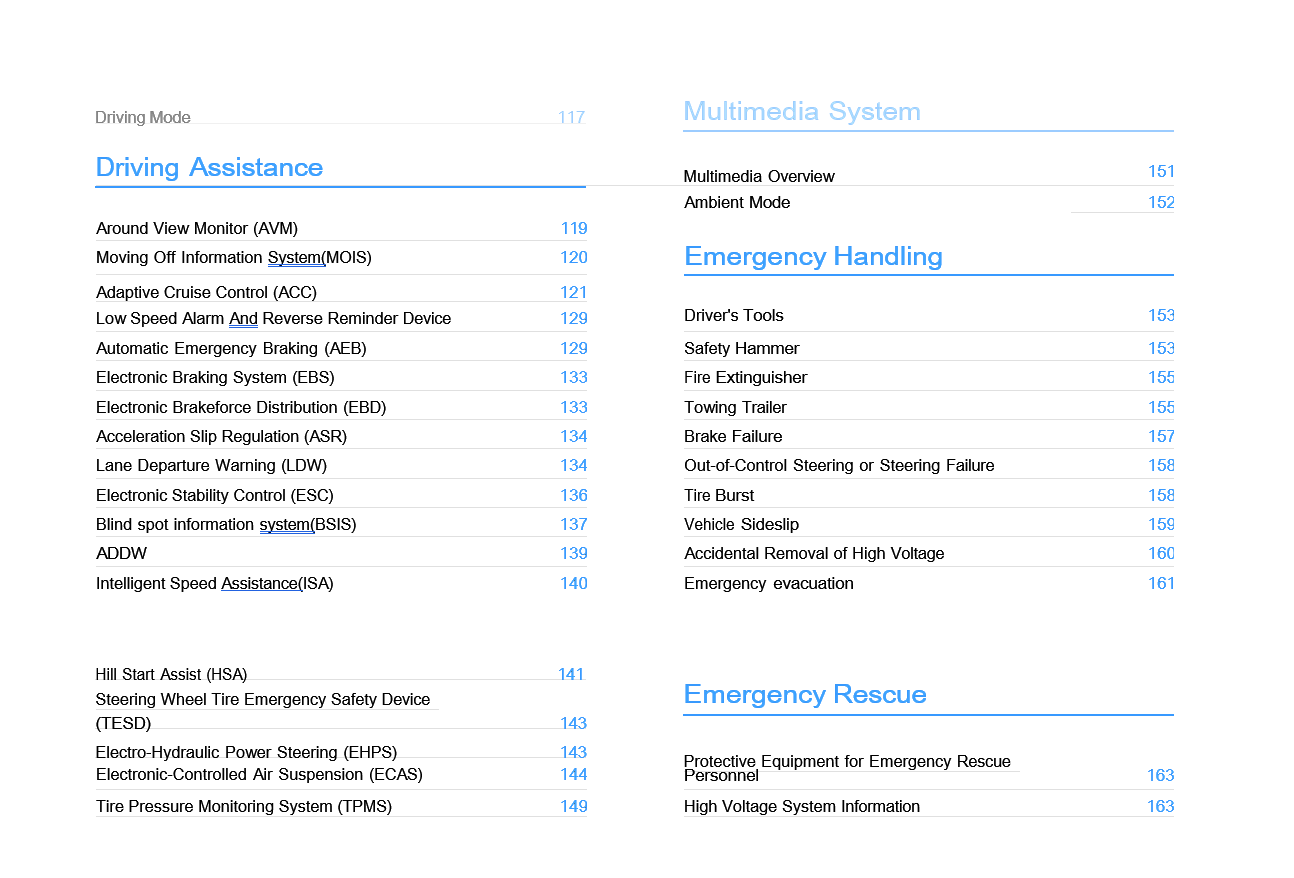

Spis treści

1. Bezpieczeństwo i Zgodność
2. Ogólny opis pojazdu
3. Wnętrze i Komfort
4. Ładowanie i Przygotowanie

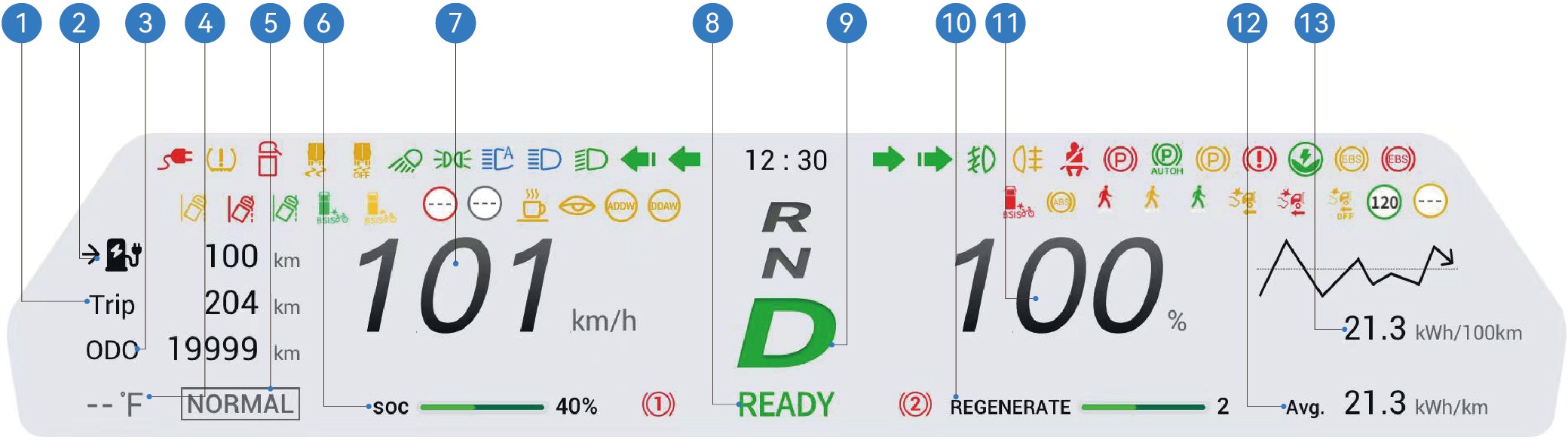

5. Tablica wskaźników
6. Elementy sterowania
7. Wspomaganie kierowcy
8. Procedury awaryjne
9. Konserwacja
10. Dane techniczne

1.AInformacje dla użytkowników

Przed jazdą

Niniejszy pojazd jest elektryczną ciągnikiem bateryjnym.

Podczas codziennej eksploatacji i konserwacji należy przestrzegać wszystkich ostrzeżeń i instrukcji zawartych w niniejszej Instrukcji Obsługi (zwanej dalej „niniejszą instrukcją"), aby uniknąć uszkodzenia pojazdu lub obrażeń ciała.

Przed pierwszym uruchomieniem pojazdu należy uważnie przeczytać niniejszą instrukcję, aby zapoznać się z jego funkcjami i wymaganiami eksploatacyjnymi. W razie problemów podczas użytkowania należy skontaktować się z infolinią serwisową Windrose.

Prawa autorskie do niniejszej instrukcji należą do firmy Windrose. Żadna część niniejszej instrukcji nie może być powielana, przekazywana ani rozpowszechniana bez uprzedniej pisemnej zgody firmy Windrose.

Windrose zastrzega sobie prawo do aktualizacji treści niniejszej instrukcji bez wcześniejszego powiadomienia w ramach ciągłego doskonalenia produktu. Aktualne informacje o pojeździe można znaleźć w elektronicznej Instrukcji Obsługi dostępnej na centralnym wyświetlaczu lub w aplikacji mobilnej Windrose.

Strona internetowa Windrose:
Infolinia serwisowa Windrose:

Aplikację można pobrać, wyszukując „Windrose" w oficjalnym sklepie z aplikacjami mobilnymi.

Notatka

Skróty są wprowadzane w formacie „pełna nazwa (skrót)" przy pierwszym użyciu. W dalszej części używany jest skrót.

↑ Góra

1.BOpis ostrzeżeń

Przed jazdą

W niniejszej instrukcji używane są następujące słowa sygnałowe i symbole:

Ostrzeżenie

Wskazuje sytuację niebezpieczną, która — jeśli nie zostanie uniknięta — może spowodować poważne obrażenia ciała lub śmierć.

↑ Góra

1.B.1Uwaga

Uwaga

Wskazuje sytuację, która może spowodować uszkodzenie pojazdu lub jego podzespołów.

↑ Góra

1.B.2Notatka

Notatka

Zawiera dodatkowe przydatne informacje lub wskazówki dotyczące obsługi.

↑ Góra

1.B.3Ochrona środowiska

Ochrona środowiska

Wskazuje informacje związane z ochroną środowiska lub efektywnością energetyczną.

↑ Góra

1.B.4Gwiazdka

Gwiazdka (*) po nazwie funkcji oznacza, że dana funkcja dotyczy wyłącznie określonych modeli pojazdu lub konfiguracji opcjonalnych.

↑ Góra


1.B.5 Informacje o ilustracjach

Ta strzałka wskazuje dokładne położenie obiektu przedstawionego na rysunku.

Ta strzałka wskazuje kierunek ruchu obiektu przedstawionego na rysunku.

Ta strzałka wskazuje kierunek obrotu obiektu przedstawionego na rysunku.

Ta strzałka wskazuje kierunek obrócenia obiektu przedstawionego na rysunku.

↑ Góra

1.COchrona środowiska

Przed jazdą

Windrose jest zaangażowana w zrównoważony rozwój i ochronę środowiska. Niniejszy pojazd został zaprojektowany z myślą o poprawie efektywności energetycznej i redukcji emisji. Użytkownik może przyczynić się do ochrony środowiska, jeżdżąc odpowiedzialnie i eksploatując pojazd w sposób energooszczędny.

↑ Góra

1.DBezpieczeństwo eksploatacji

Przed jazdą

Należy zawsze przestrzegać dopuszczalnej maksymalnej masy całkowitej pojazdu i dopuszczalnych nacisków na osie. Nie wolno przeciążać pojazdu, ponieważ może to prowadzić do jego uszkodzenia, utraty kontroli lub obrażeń ciała.

Każdy pas bezpieczeństwa, który był narażony na siły uderzeniowe podczas kolizji, należy wymienić, nawet jeśli nie widać żadnych uszkodzeń

Ostrzeżenie

zewnętrznych.

Ostrzeżenie

Nigdy nie wolno zjeżdżać ze wzniesienia na biegu jałowym. Powoduje to wyłączenie hamowania silnikiem trakcyjnym i może skutkować utratą kontroli nad pojazdem.

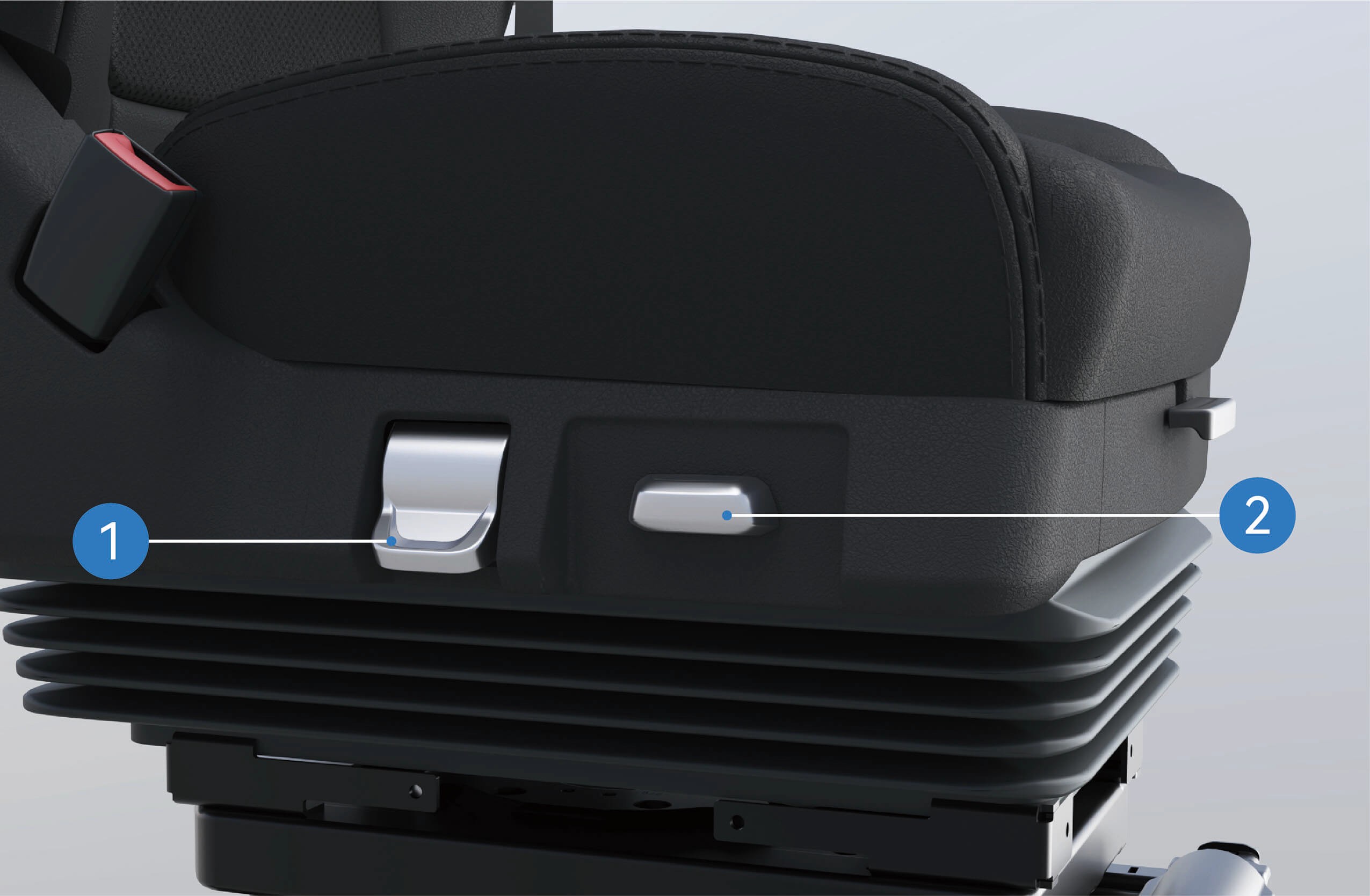

Przed jazdą należy wyregulować fotel do właściwej pozycji. Nieprawidłowa pozycja siedzenia może powodować zmęczenie, nieoczekiwany ruch fotela lub utratę kontroli nad pojazdem. Należy upewnić się, że pozycja fotela umożliwia prawidłowe korzystanie z pasa bezpieczeństwa.

Pasy bezpieczeństwa są niezbędnymi urządzeniami bezpieczeństwa. Wszyscy pasażerowie muszą prawidłowo zapinać pasy bezpieczeństwa podczas jazdy pojazdem.

Podczas jazdy nie należy nadmiernie odchylać oparcia fotela. W przypadku awaryjnego hamowania nieprawidłowa pozycja siedząca może

zmniejszyć skuteczność pasa bezpieczeństwa.

Nie należy przekraczać prędkości 30 km/h w żadnej z poniższych sytuacji:

Uwaga

Jadąc w pobliżu radioastronomicznego obserwatorium, należy zachować bezpieczną odległość. Pojazdy wyposażone w radar mogą powodować zakłócenia elektromagnetyczne urządzeń obserwatorium.

↑ Góra

1.EOryginalne części

Przed jazdą

Windrose nie zapewni gwarancji na części w następujących okolicznościach:

↑ Góra

1.FBezpieczeństwo danych

Przed jazdą

Zgodnie z obowiązującymi przepisami prawa i regulacjami Windrose gromadzi i przetwarza dane pojazdu, w tym informacje o lokalizacji, dane dotyczące zachowania podczas jazdy, nagrania audio i wideo oraz dane osobowe.

Windrose stosuje odpowiednie środki techniczne i organizacyjne w celu ochrony takich danych zgodnie z obowiązującymi przepisami o ochronie danych i standardami branżowymi.

↑ Góra

1.GModyfikacja pojazdu

Przed jazdą

↑ Góra

1.G.1Dokumenty wymagane przed modyfikacją

Wszelkie modyfikacje pojazdu muszą być zgodne z obowiązującymi wymaganiami technicznymi i regulacyjnymi. Przed dokonaniem modyfikacji należy przedłożyć firmie Windrose odpowiednią dokumentację techniczną.

Dokumentacja powinna zawierać co najmniej:


1.HZłomowanie pojazdu

Przed jazdą

Pojazdy, które nie spełniają już wymagań dotyczących zdatności do ruchu drogowego, należy zutylizować zgodnie z obowiązującymi przepisami środowiskowymi.

Złomowanie pojazdu i recykling akumulatora wysokiego napięcia muszą być przeprowadzane przez Windrose lub autoryzowane organizacje recyklingowe.

Ostrzeżenie

Nieprawidłowa utylizacja akumulatorów wysokiego napięcia może spowodować pożar lub szkody dla środowiska. Nie wolno demontować ani wyrzucać akumulatorów wysokiego napięcia bez upoważnienia.

↑ Góra

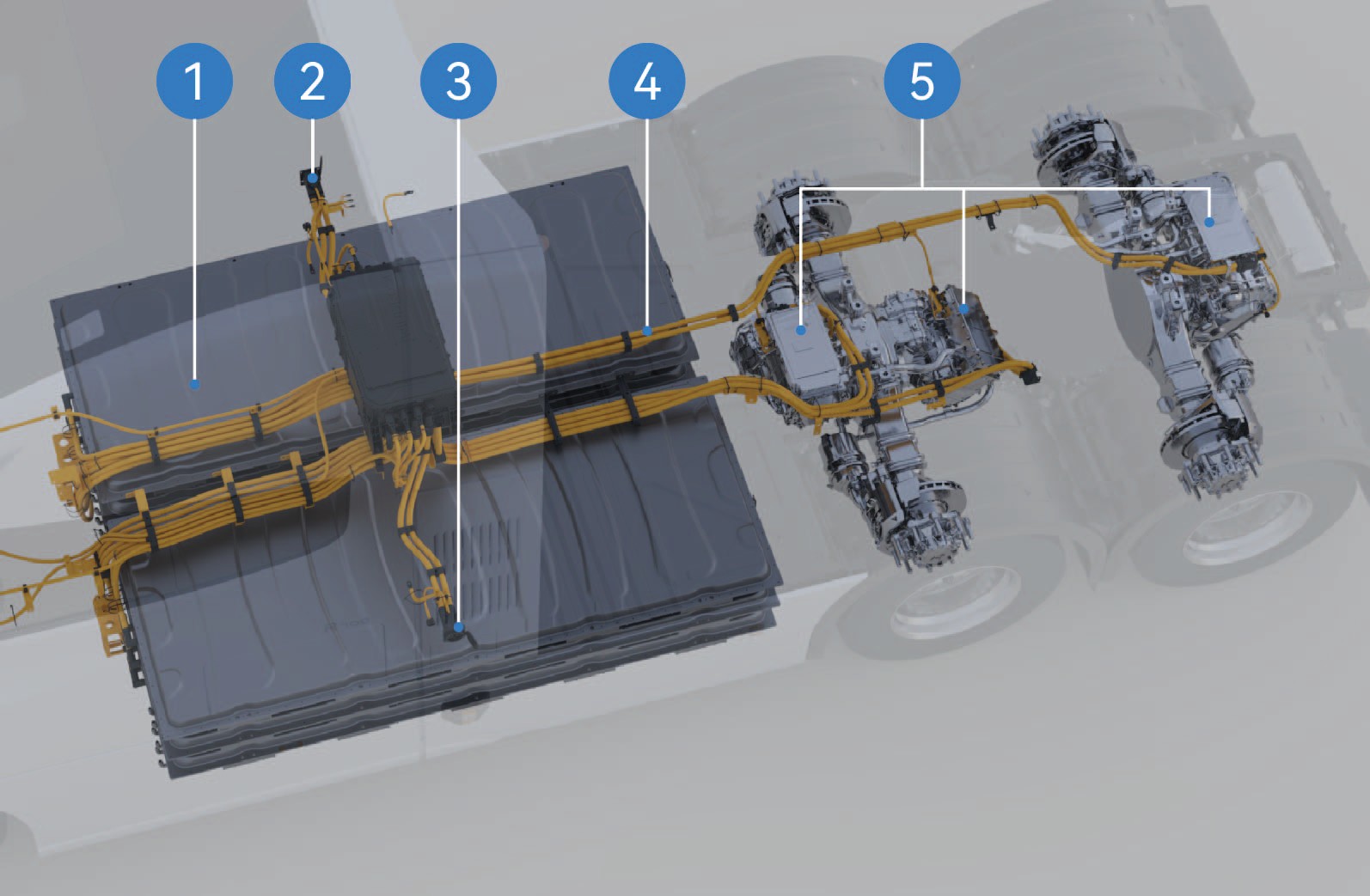

1.H.1Recykling akumulatora wysokiego napięcia

Windrose przeprowadzi testy pojemności i stanu akumulatora wysokiego napięcia, a następnie dokona jego recyklingu zgodnie z obowiązującymi przepisami prawa, regulacjami i warunkami rynkowymi.

Recykling akumulatora wysokiego napięcia: Recykling i dalsze przetwarzanie powinno być przeprowadzane przez Windrose lub zewnętrzną organizację recyklingową wyznaczoną przez Windrose.

Transport akumulatora wysokiego napięcia: Akumulatory wysokiego napięcia są transportowane przez profesjonalną agencję transportową. Należy skontaktować się z autoryzowanym centrum serwisowym Windrose w celu powiadomienia profesjonalnej agencji recyklingowej.

Ostrzeżenie
↑ Góra

1.IJazda ekologiczna

Przed jazdą

Poniższe praktyki pomogą zmaksymalizować zasięg jazdy i efektywność energetyczną:

↑ Góra

1.JJazda zimowa

Przed jazdą

↑ Góra

1.J.1Przygotowanie do jazdy zimowej

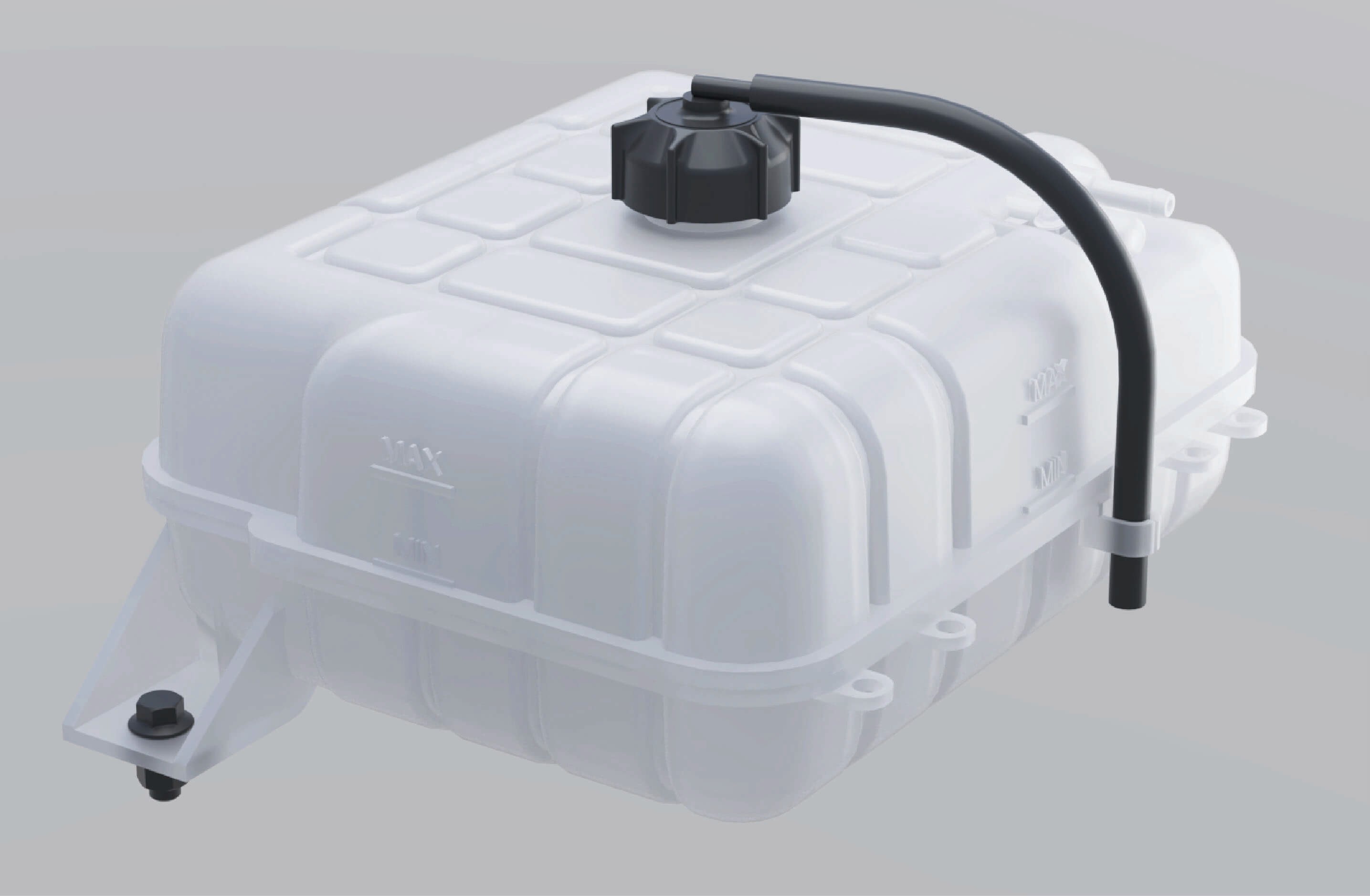

1.J.2Stosowanie płynu chłodzącego pojazdu zimą

W sezonie zimowym lub gdy pojazd jest parkowany w zimnym miejscu, należy zapewnić właściwości przeciwmrozowe płynu chłodzącego. Należy stosować płyn chłodzący zalecany przez Windrose.

↑ Góra

1.J.3Środki ostrożności przy jeździe zimowej

Ostrzeżenie

Podczas korzystania z łańcuchów śniegowych zabrania się przekraczania maksymalnej skutecznej prędkości jazdy, aby uniknąć wypadków.

warunkach lub na oblodzonych drogach, co może zwiększyć drogę hamowania).

↑ Góra

1.KUżywanie łańcuchów śniegowych

Przed jazdą

Podczas korzystania z łańcuchów śniegowych należy zwrócić uwagę na następujące kwestie:

Uwaga
↑ Góra

1.LJazda w tropikach i obszarach wysokich temperatur

Przed jazdą

Przed jazdą należy sprawdzić stan pojazdu:

Podczas jazdy należy zwrócić uwagę na następujące kwestie:

lampki ostrzegawcze zapalą się, należy natychmiast zatrzymać jazdę i

skontaktować się z autoryzowanym centrum serwisowym Windrose.

W przypadku stwierdzenia jakichkolwiek nieprawidłowości należy jak najszybciej zatrzymać pojazd w bezpiecznym miejscu i pozwolić oponom ostygnąć naturalnie. Nie wolno chłodzić opon wodą ani przez upuszczanie powietrza, ponieważ może to przyspieszyć starzenie się opon i zwiększyć ryzyko ich pęknięcia.

Przed jazdą

Podczas jazdy po wyboistych i śliskich drogach należy zwrócić uwagę na następujące kwestie:

↑ Góra

1.MJazda po wzniesieniach

Przed jazdą

↑ Góra

1.M.1Środki ostrożności przy jeździe pod górę

Środki ostrożności przy jeździe z góry

1.NZgłaszanie defektów bezpieczeństwa

Przed jazdą

Jeśli istnieje podejrzenie, że pojazd posiada usterkę związaną z bezpieczeństwem, należy jak najszybciej zatrzymać pojazd w bezpiecznym miejscu i niezwłocznie skontaktować się z obsługą klienta Windrose lub autoryzowaną stacją serwisową Windrose.

Windrose może wydawać zawiadomienia bezpieczeństwa, kampanie serwisowe lub akcje naprawcze, gdy jest to wymagane przez obowiązujące przepisy prawa i regulacje. W Unii Europejskiej akcje naprawcze dotyczące bezpieczeństwa pojazdów są prowadzone w ramach unijnych przepisów dotyczących nadzoru rynku i homologacji typu i są koordynowane z właściwymi krajowymi organami homologacji typu i nadzoru rynku zainteresowanych Państw Członkowskich. Należy przestrzegać wszystkich instrukcji bezpieczeństwa i wymagań kampanii serwisowych zapewnianych przez Windrose.

Infolinia serwisowa Windrose: [DANE KONTAKTOWE UE DO POTWIERDZENIA]
Serwisowa strona internetowa Windrose: [SERWISOWA STRONA INTERNETOWA UE DO POTWIERDZENIA]
Autoryzowana sieć serwisowa: [SIEĆ SERWISOWA UE DO POTWIERDZENIA]

↑ Góra

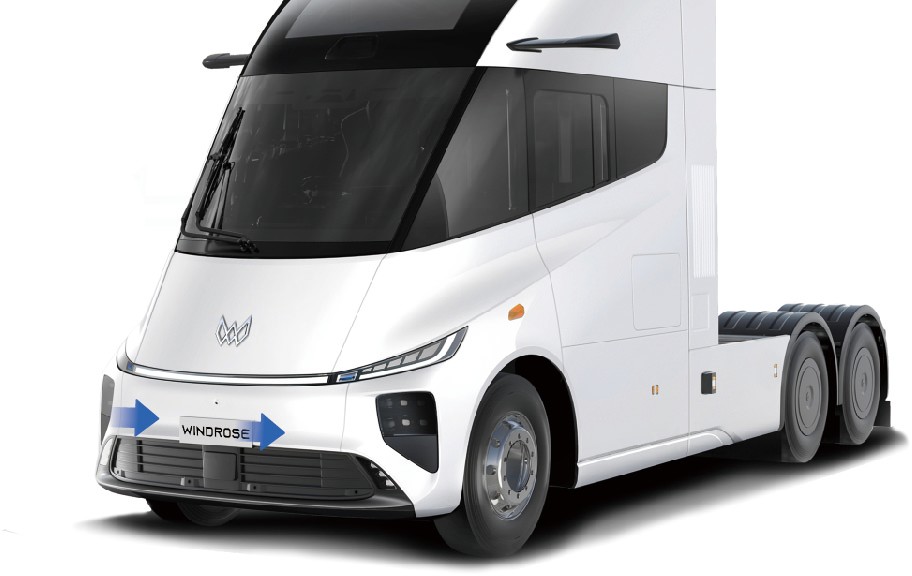

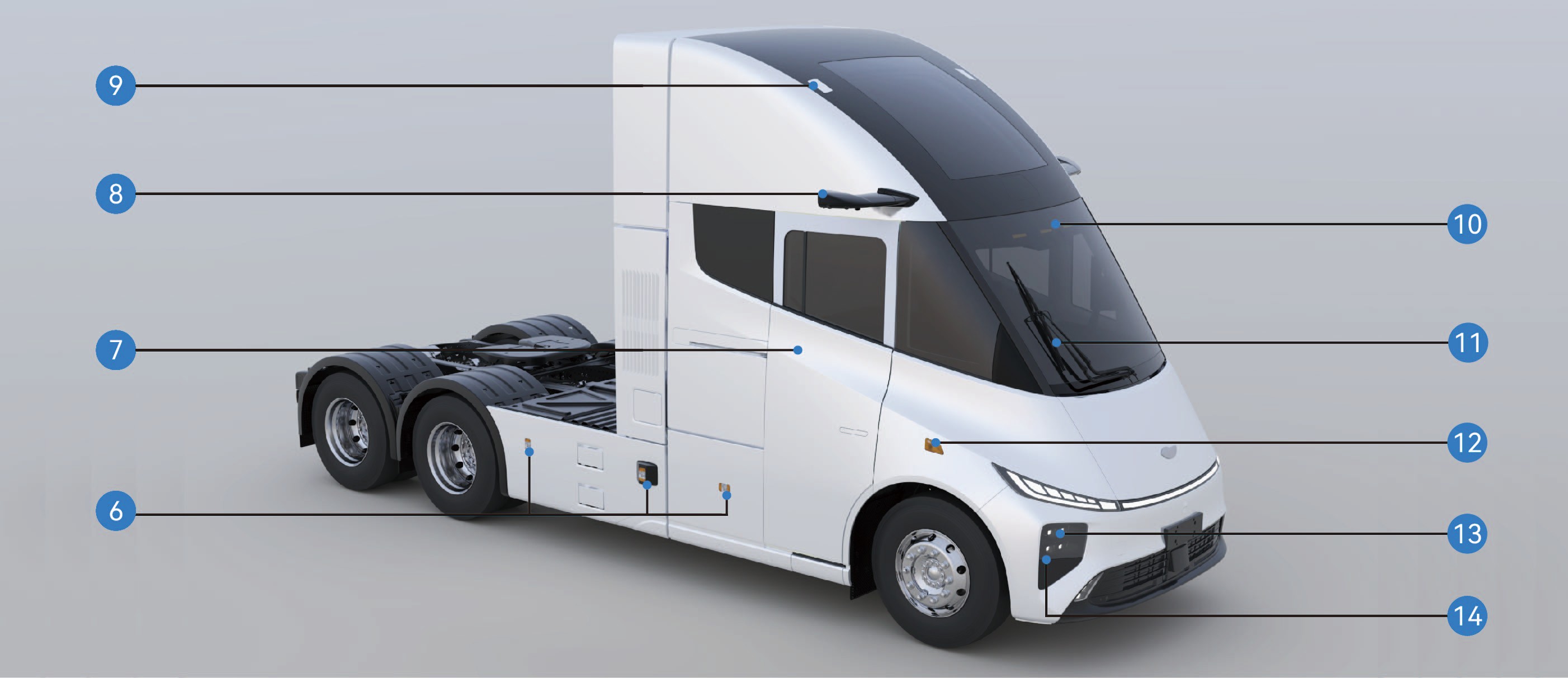

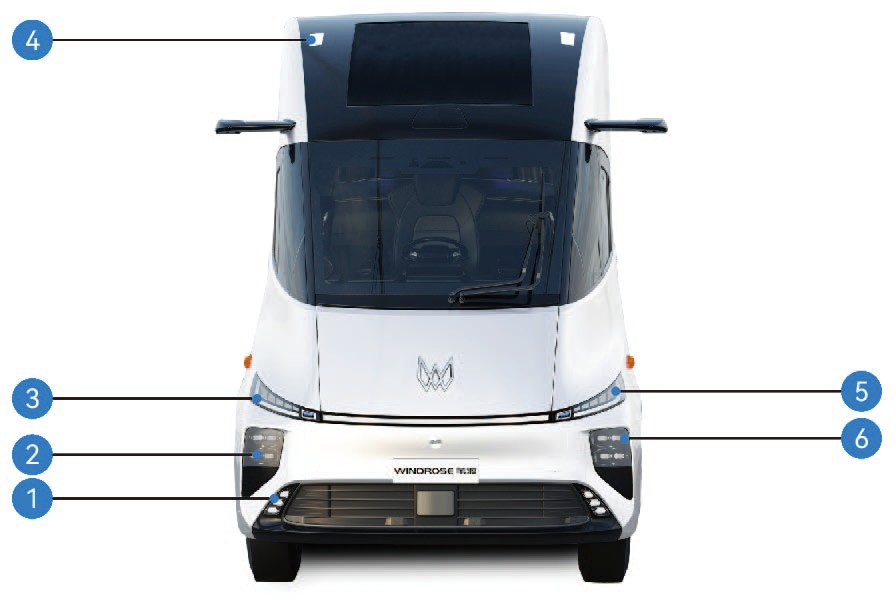

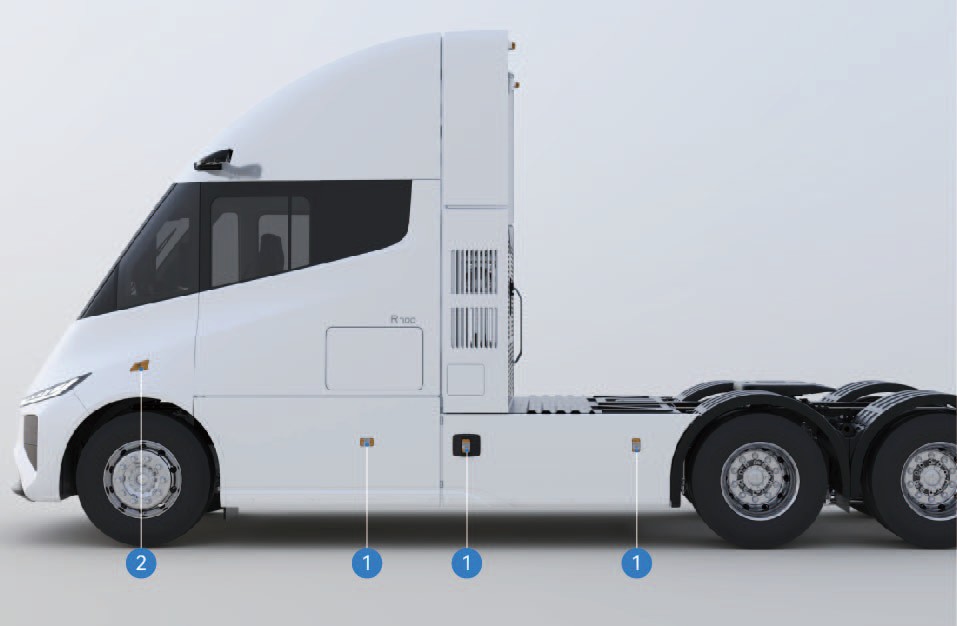

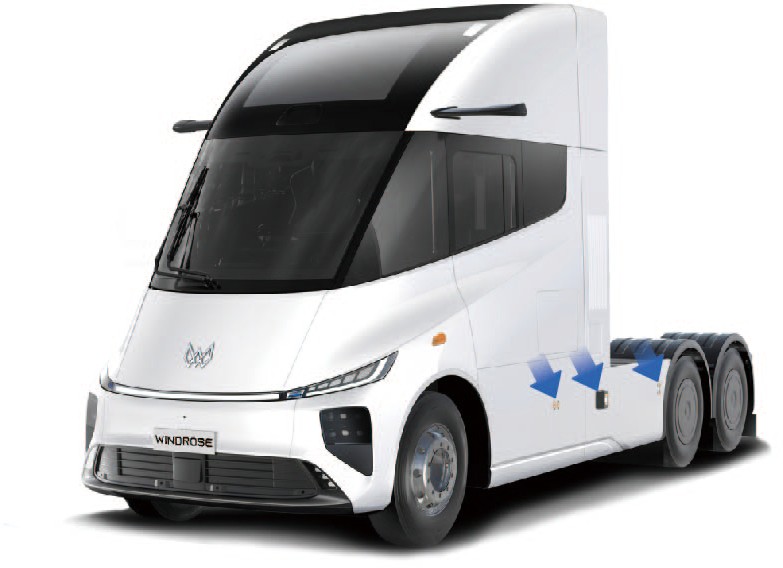

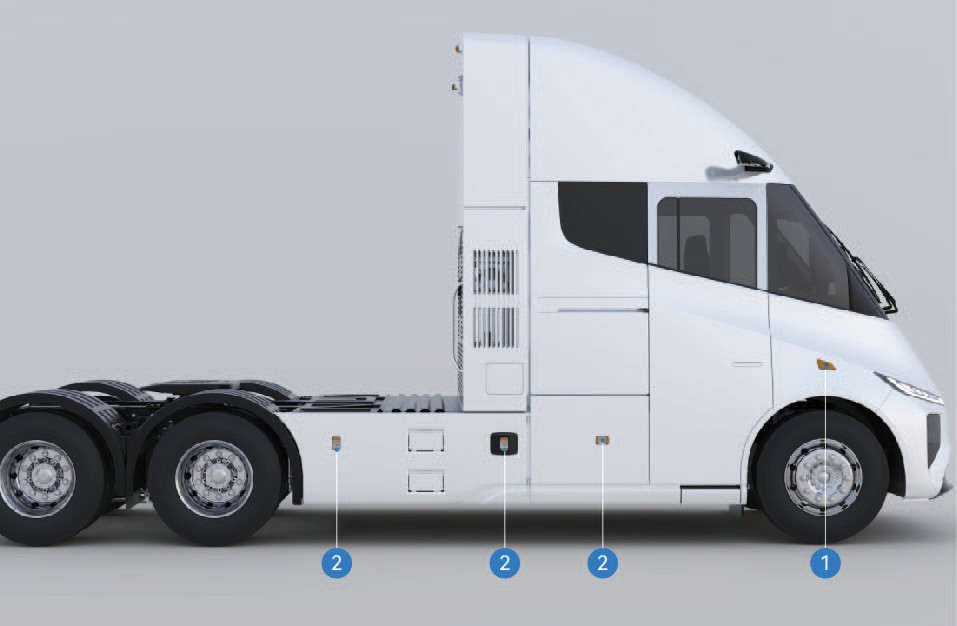

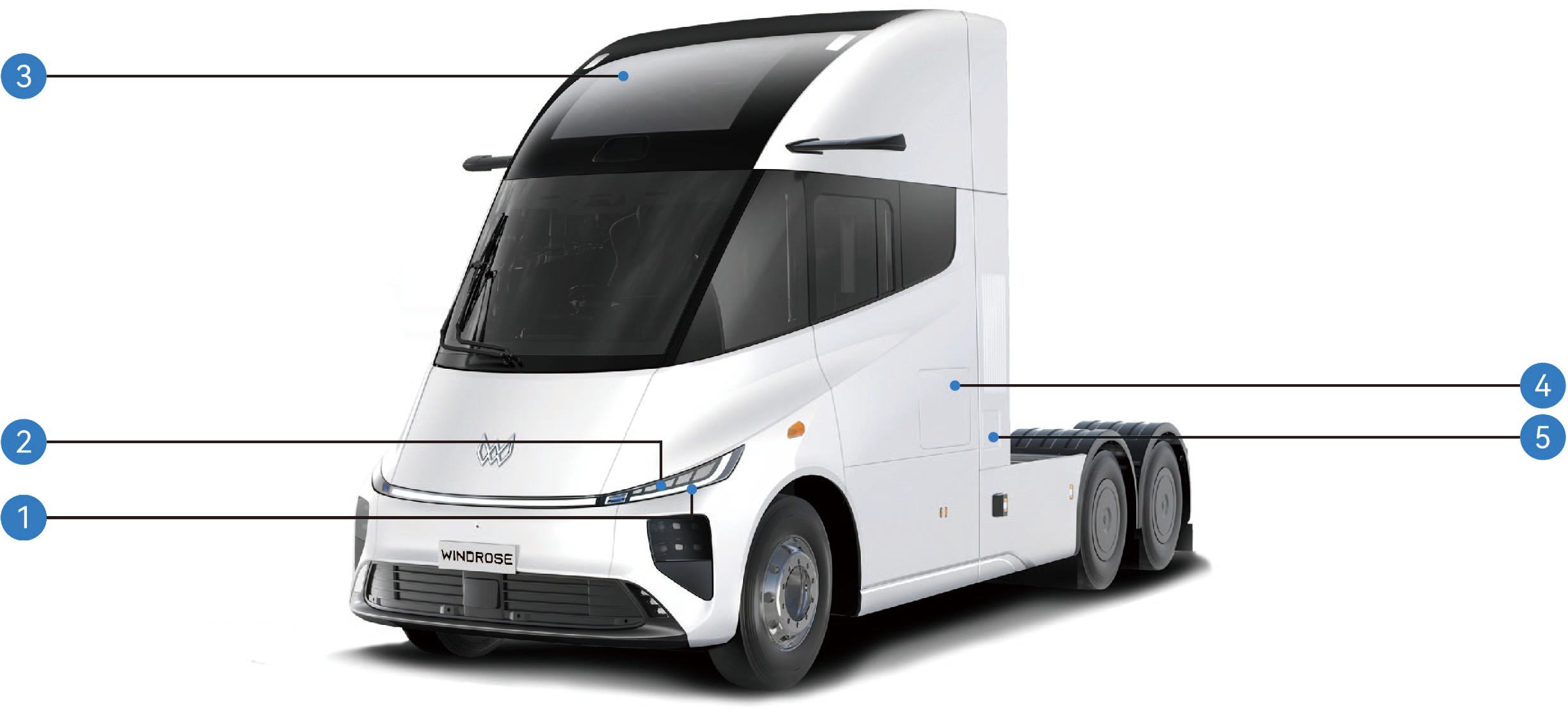

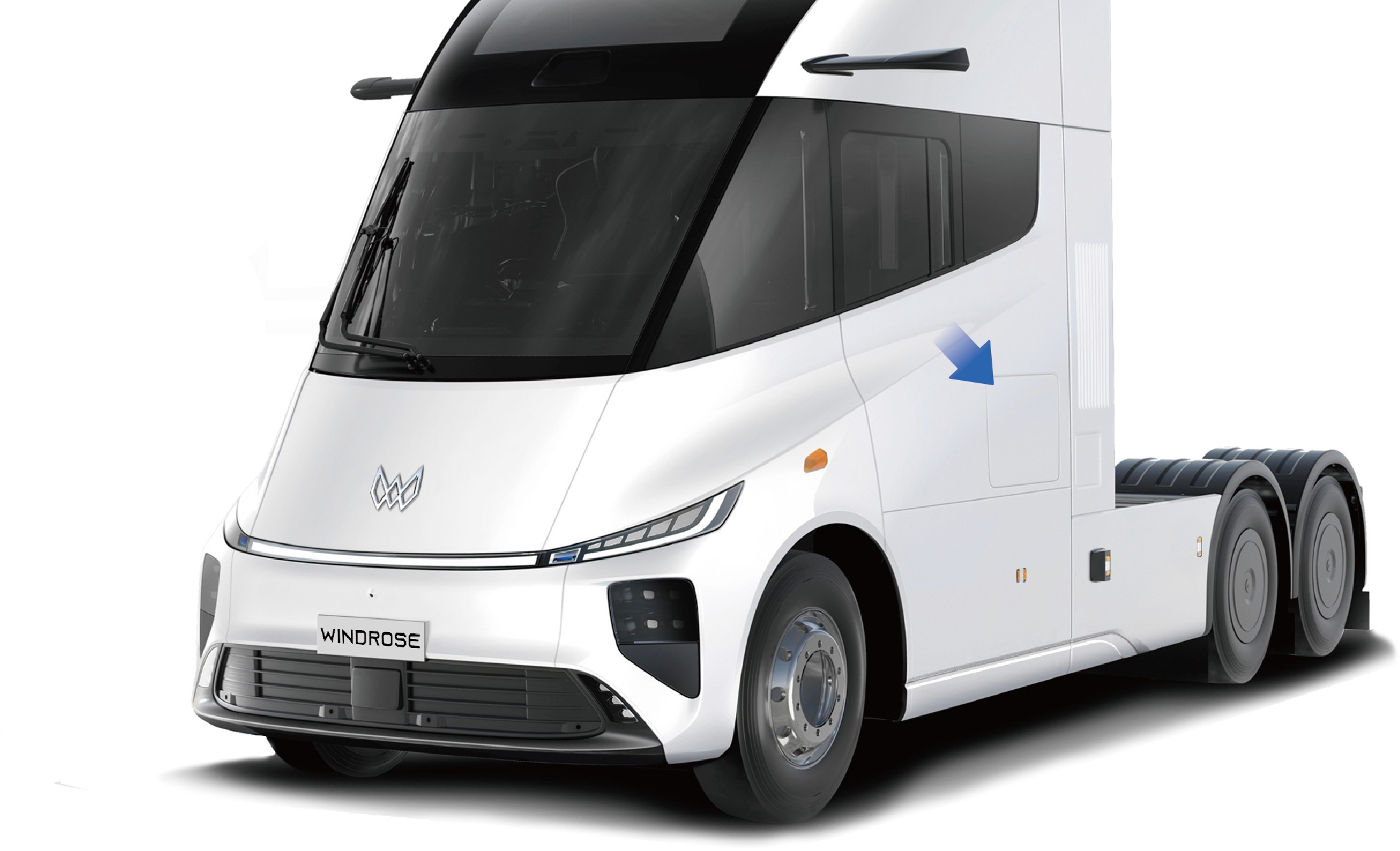

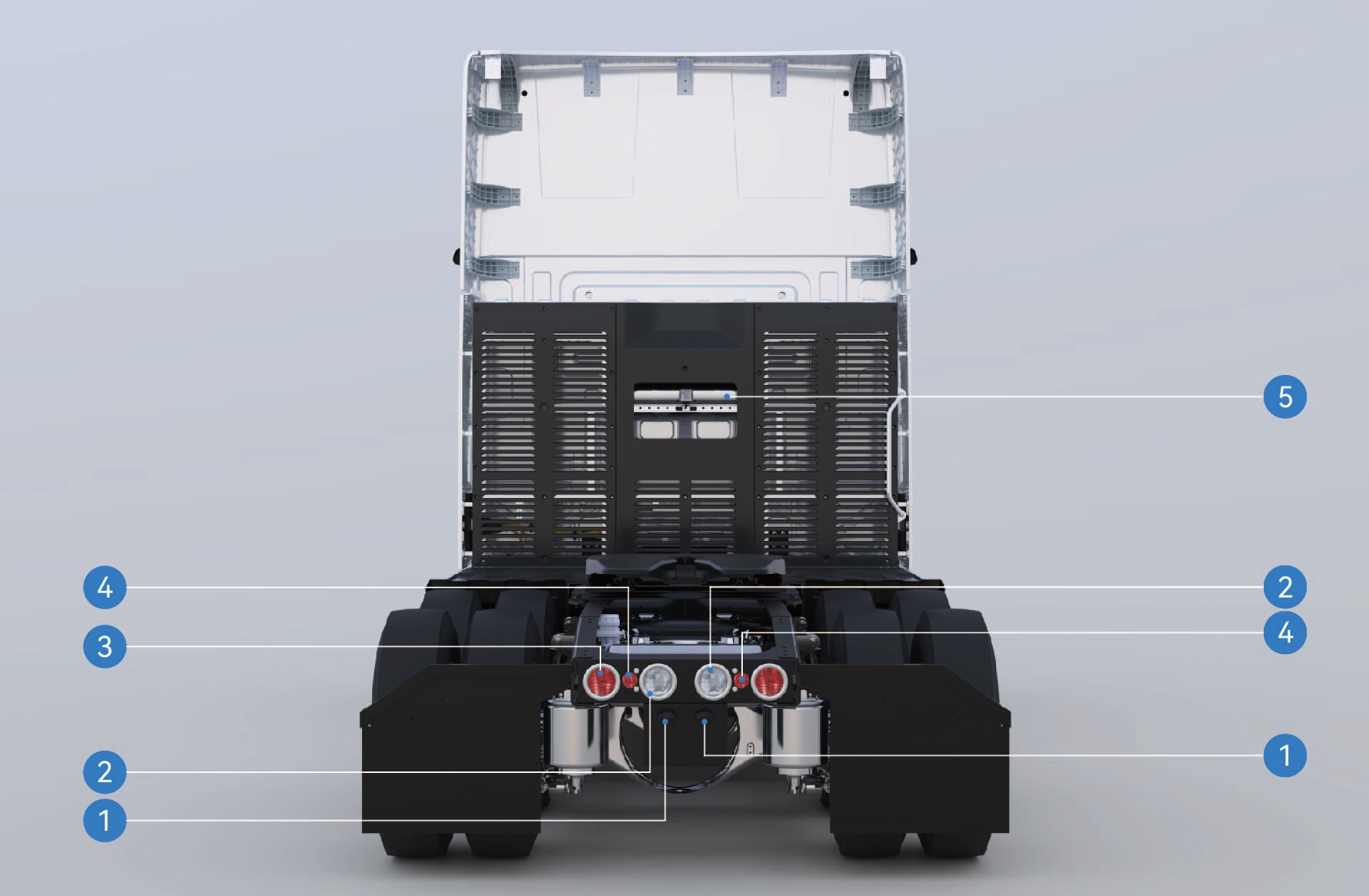

2.APrzegląd zewnętrzny pojazdu

Identyfikacja pojazdu

  1. Przednia lampa kierunkowskazu/dzienna lampa do jazdy

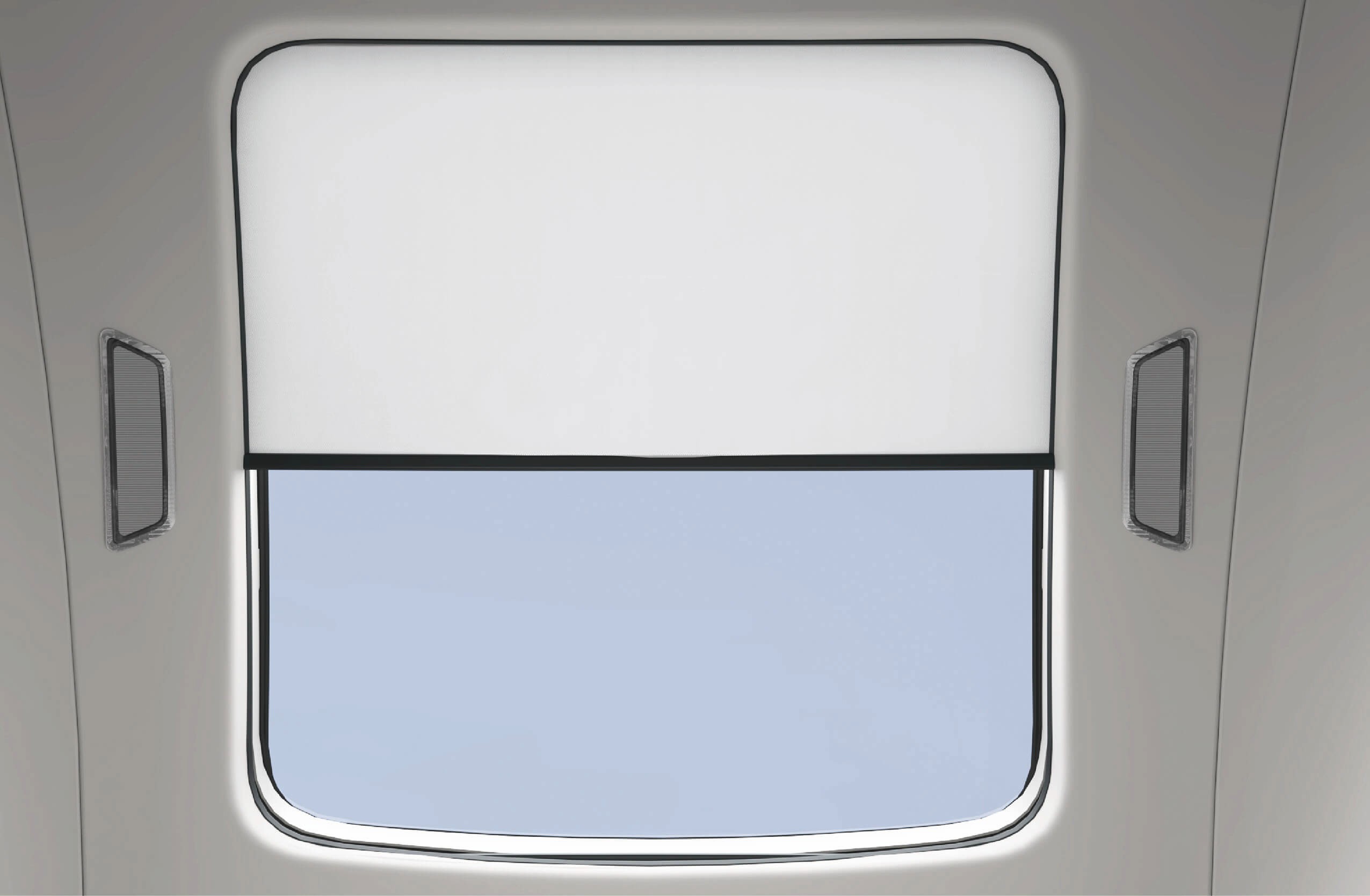

  2. Lampa postojowa 3. Panoramiczny dach

4. Boczna skrzynka narzędziowa 5. Gniazdo ładowania

6.

Boczna lampka kombinowana

7.

Elektryczne drzwi przesuwne

8.

Lusterko wsteczne

9.

Przednia lampka obrysowa

10.

Lampka identyfikacyjna/wskaźnik ładowania

11.

Wycieraczka szyby przedniej

12.

Boczna lampka kierunkowskazu

13.

Światła mijania

14.

Światła drogowe

↑ Góra

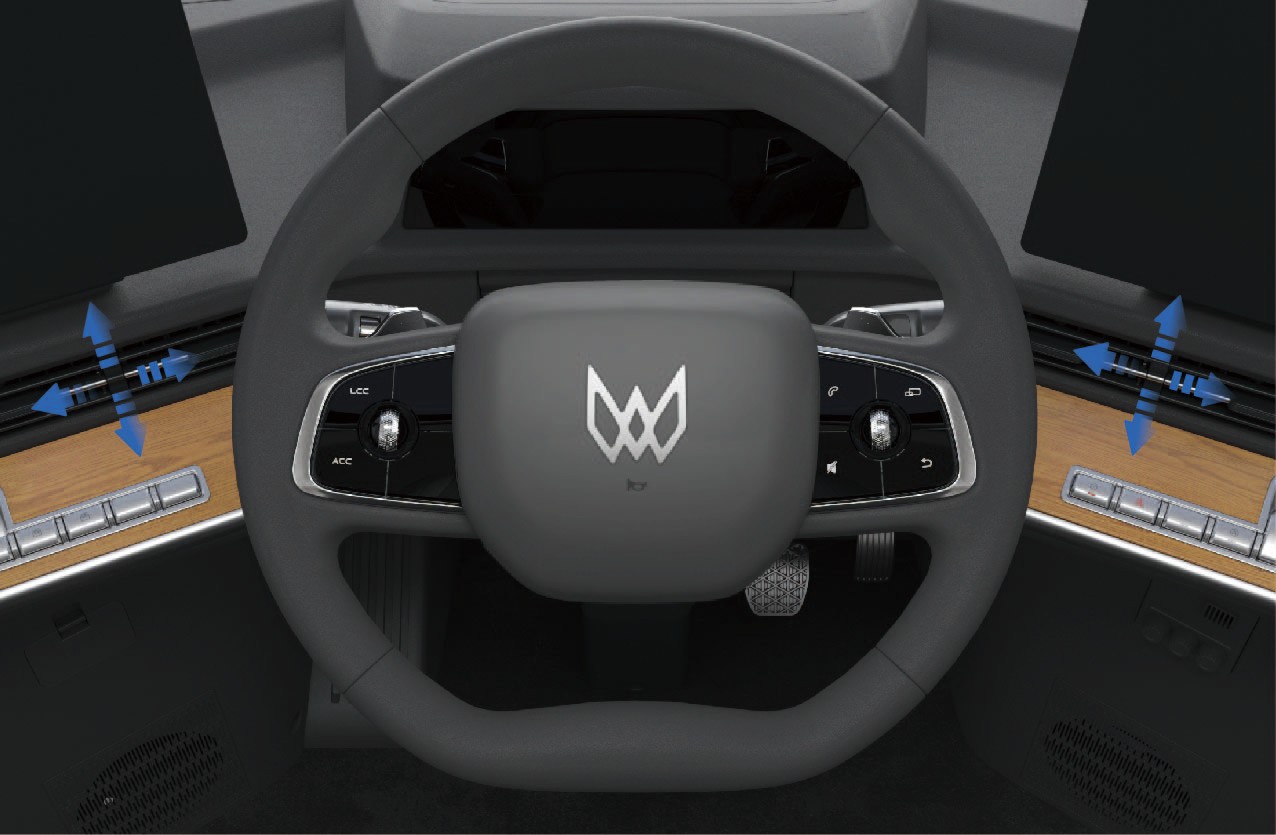

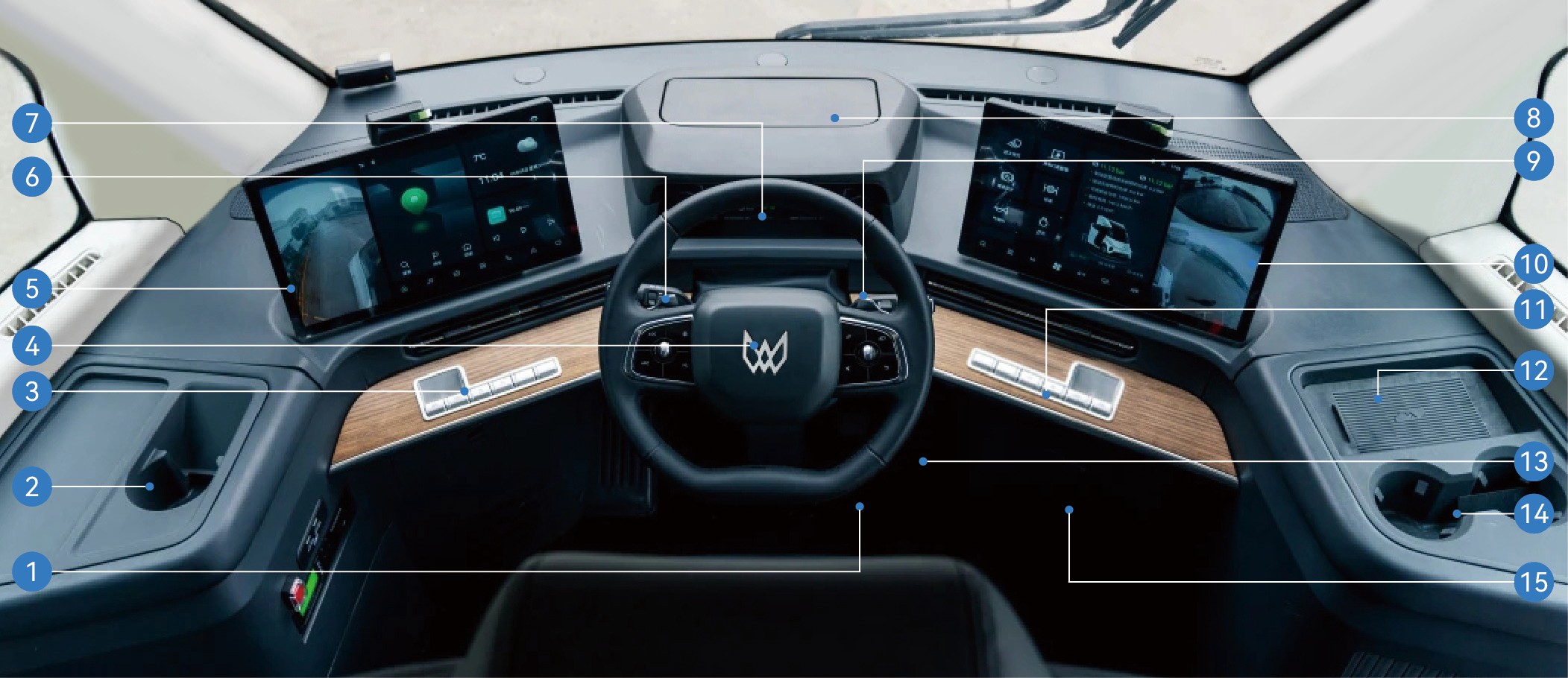

2.BPrzegląd wnętrza pojazdu

Identyfikacja pojazdu

1.

Pedał hamulca

2.

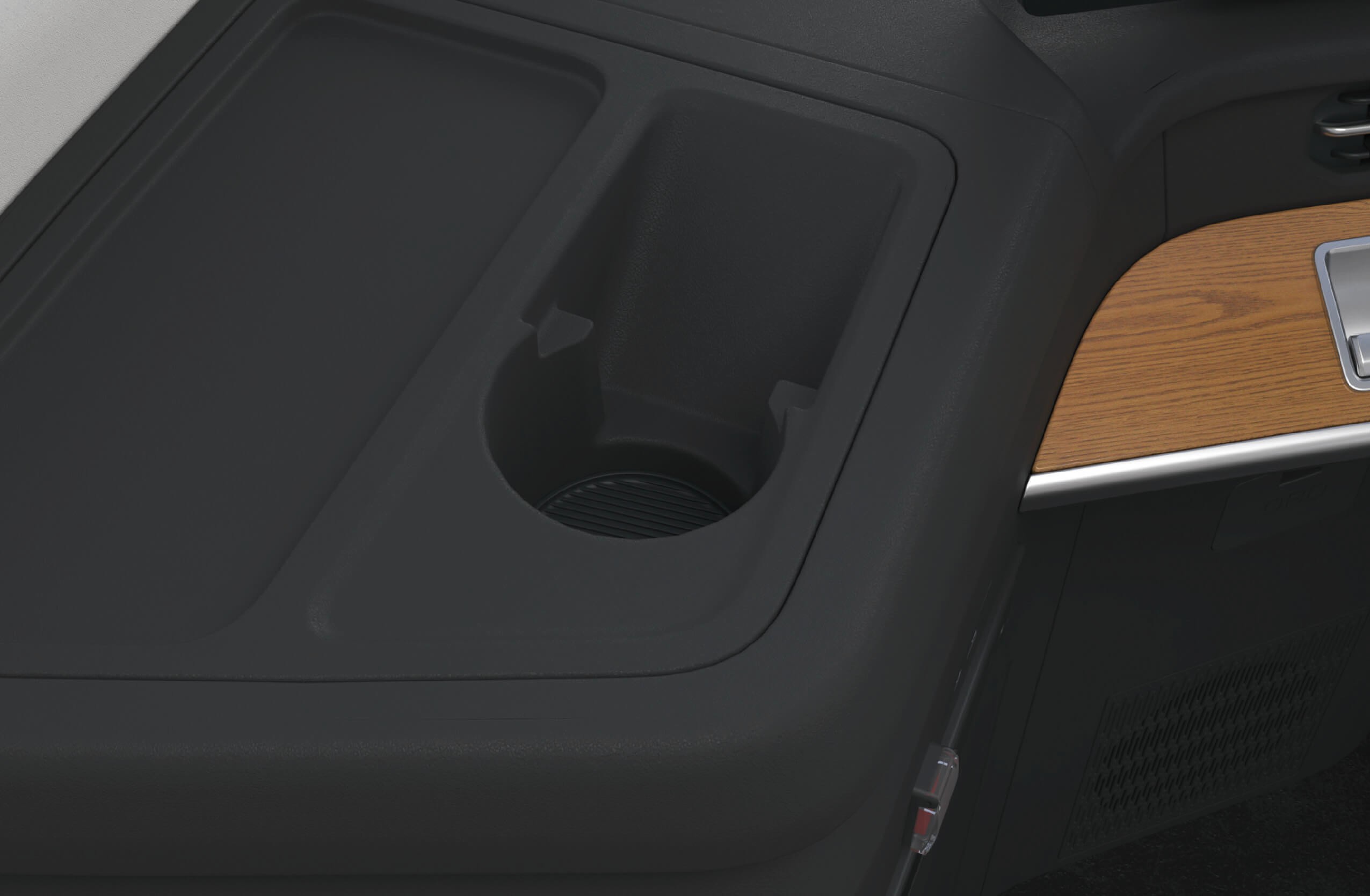

Uchwyty na kubki (lewe)

3.

Lewy przycisk kombinowany na desce rozdzielczej

4.

Kierownica

5.

Ekran systemu infotainment

6.

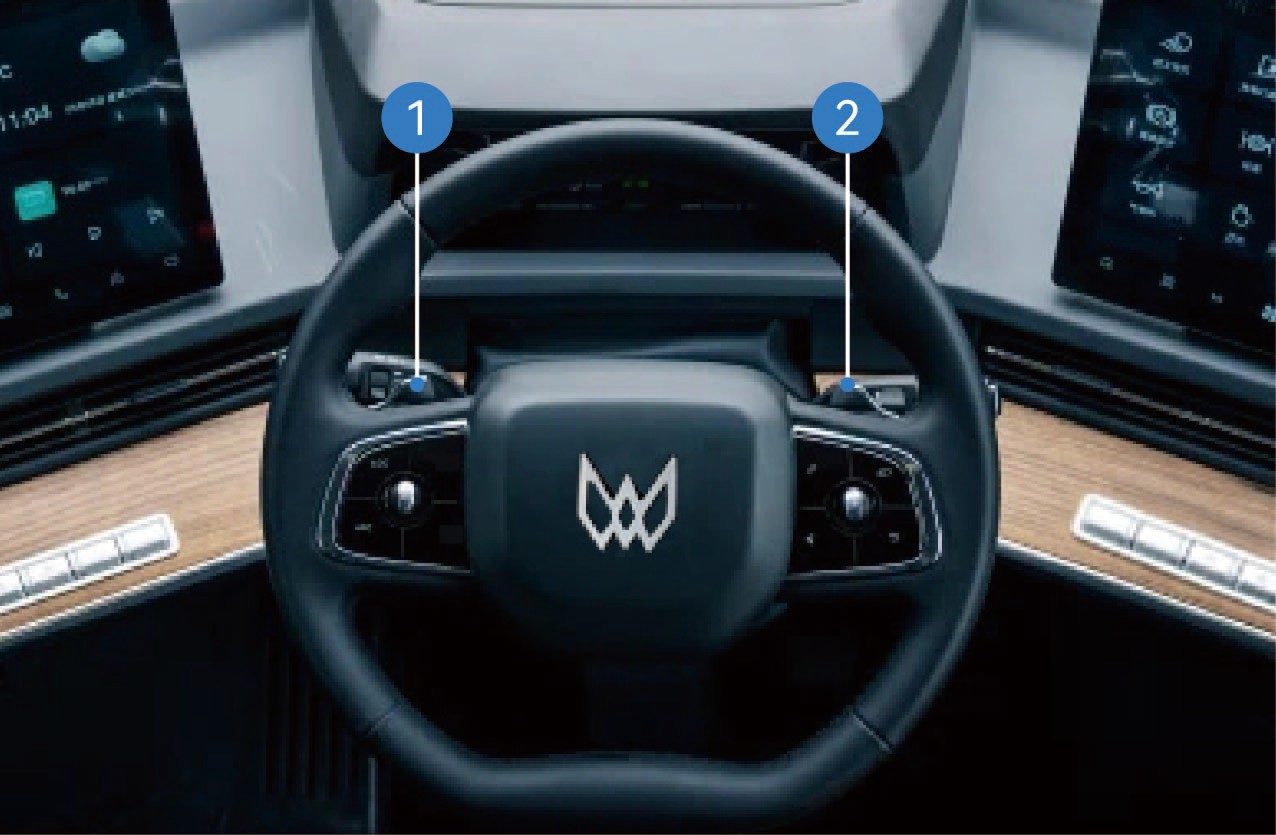

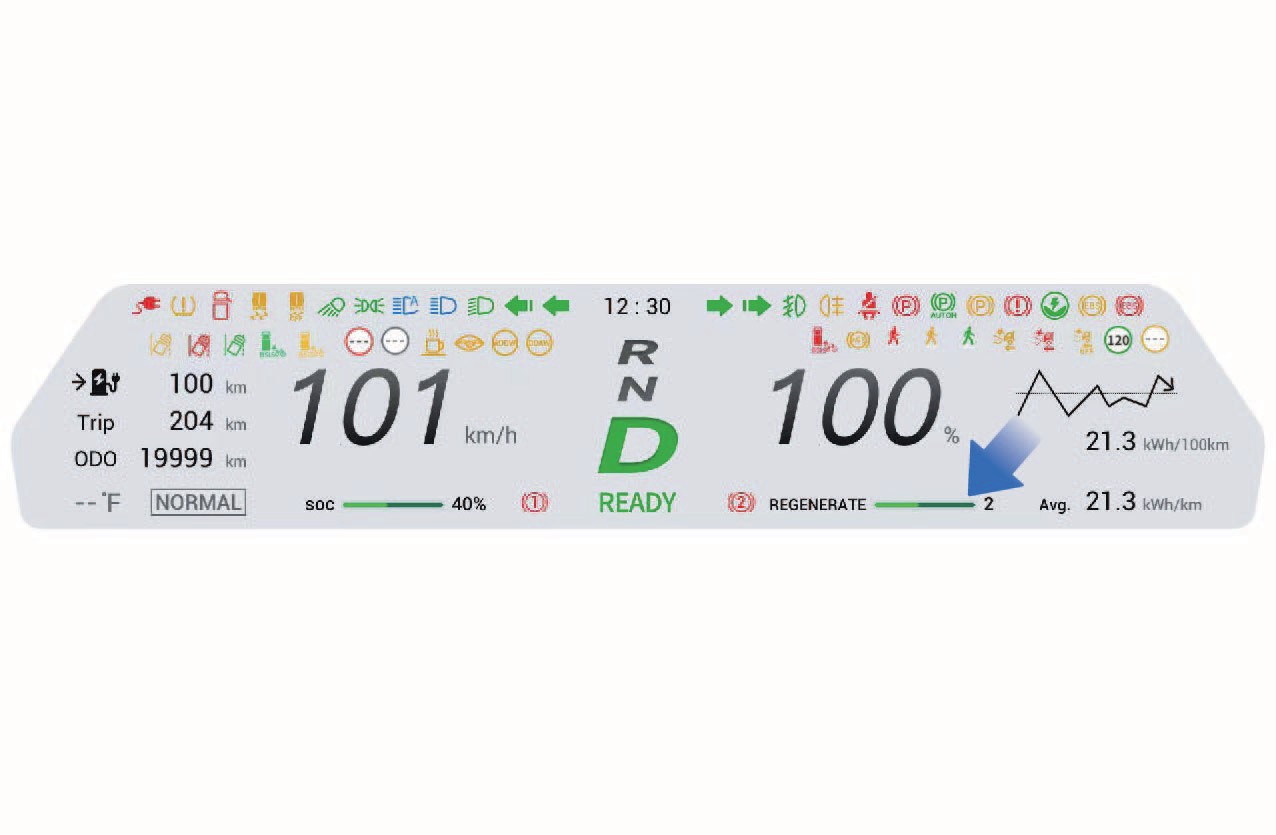

Łopatka kinetycznego hamowania regeneracyjnego (lewa)

7.

Zestaw wskaźników

8.

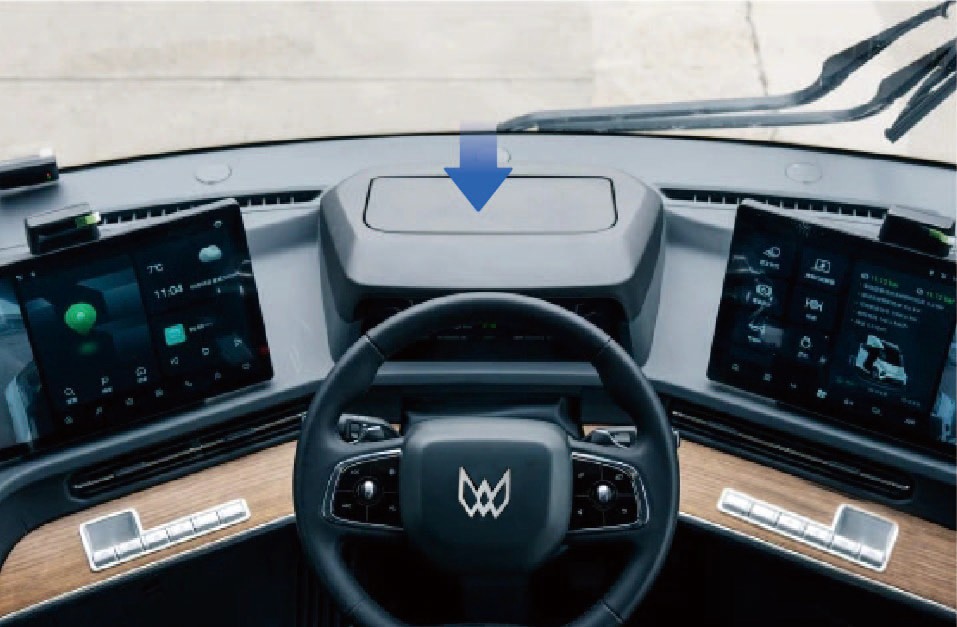

Schowek na desce rozdzielczej/AR-HUD*

9.

Łopatka kinetycznego hamowania regeneracyjnego (prawa)

10.

Ekran sterowania pojazdem

11.

Prawy przycisk kombinowany na desce rozdzielczej

12.

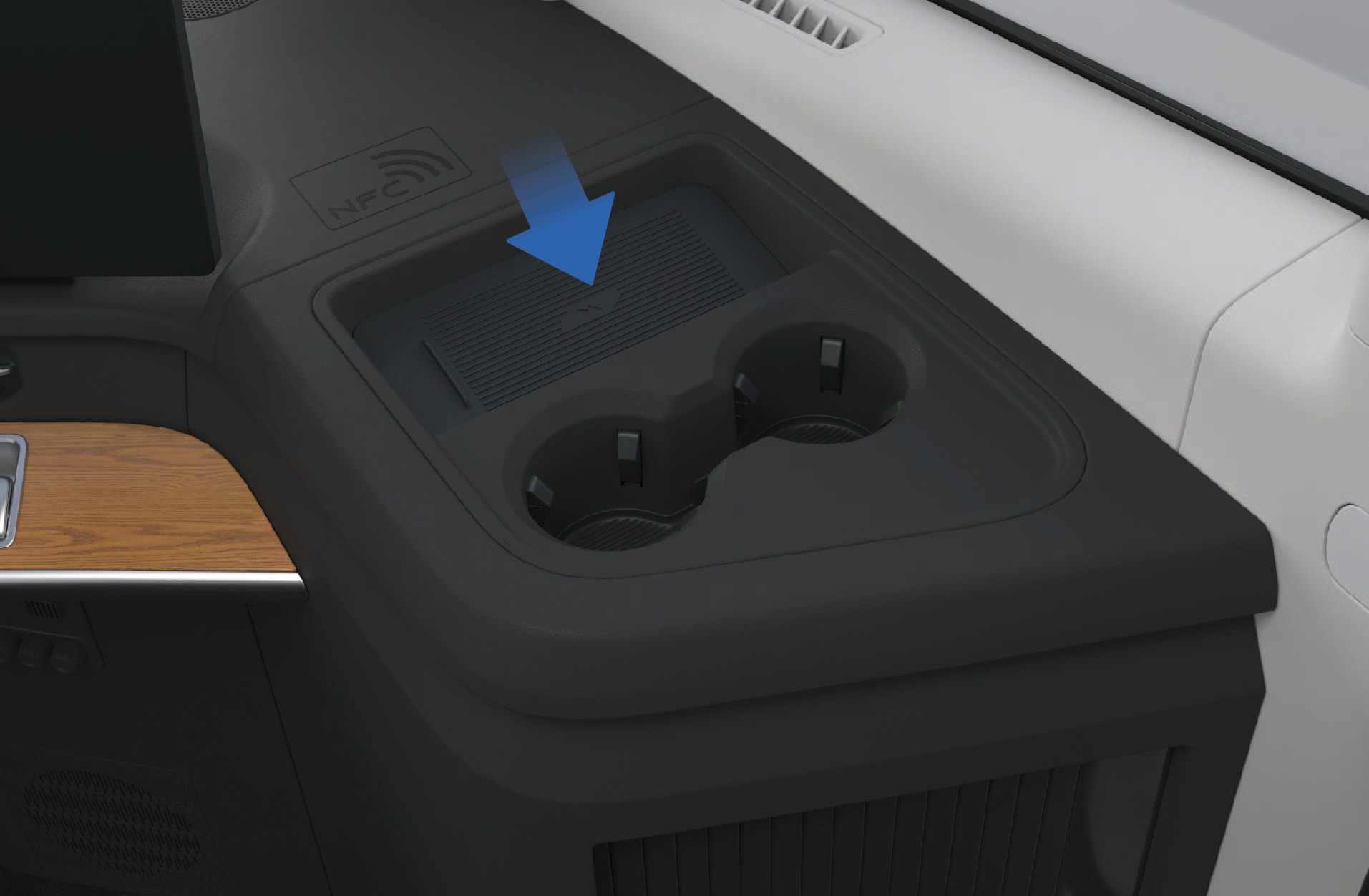

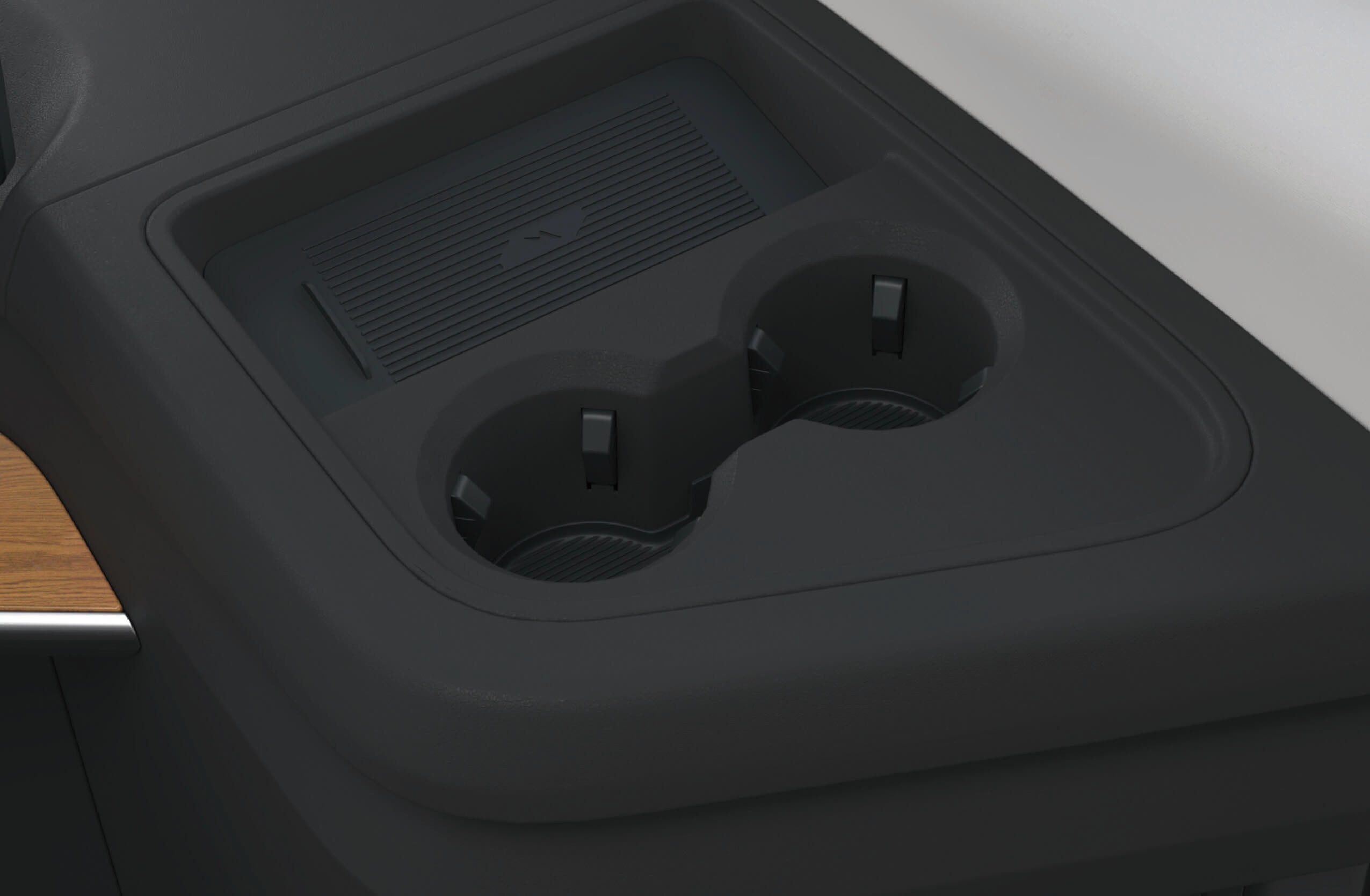

Strefa bezprzewodowego ładowania telefonu

13.

Pedał przyspieszenia

14.

przycisk

Uchwyty na kubki (prawe)

15.

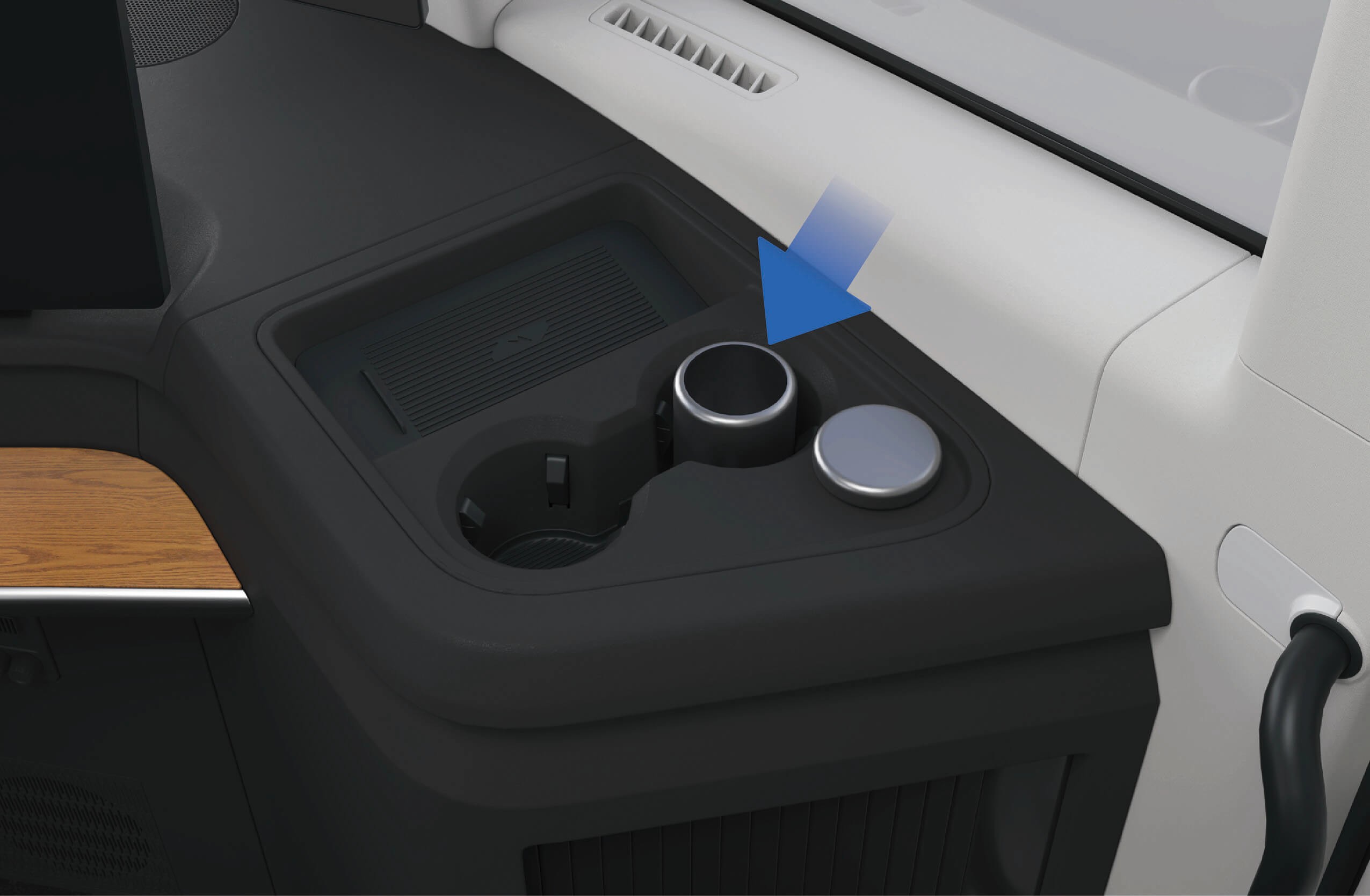

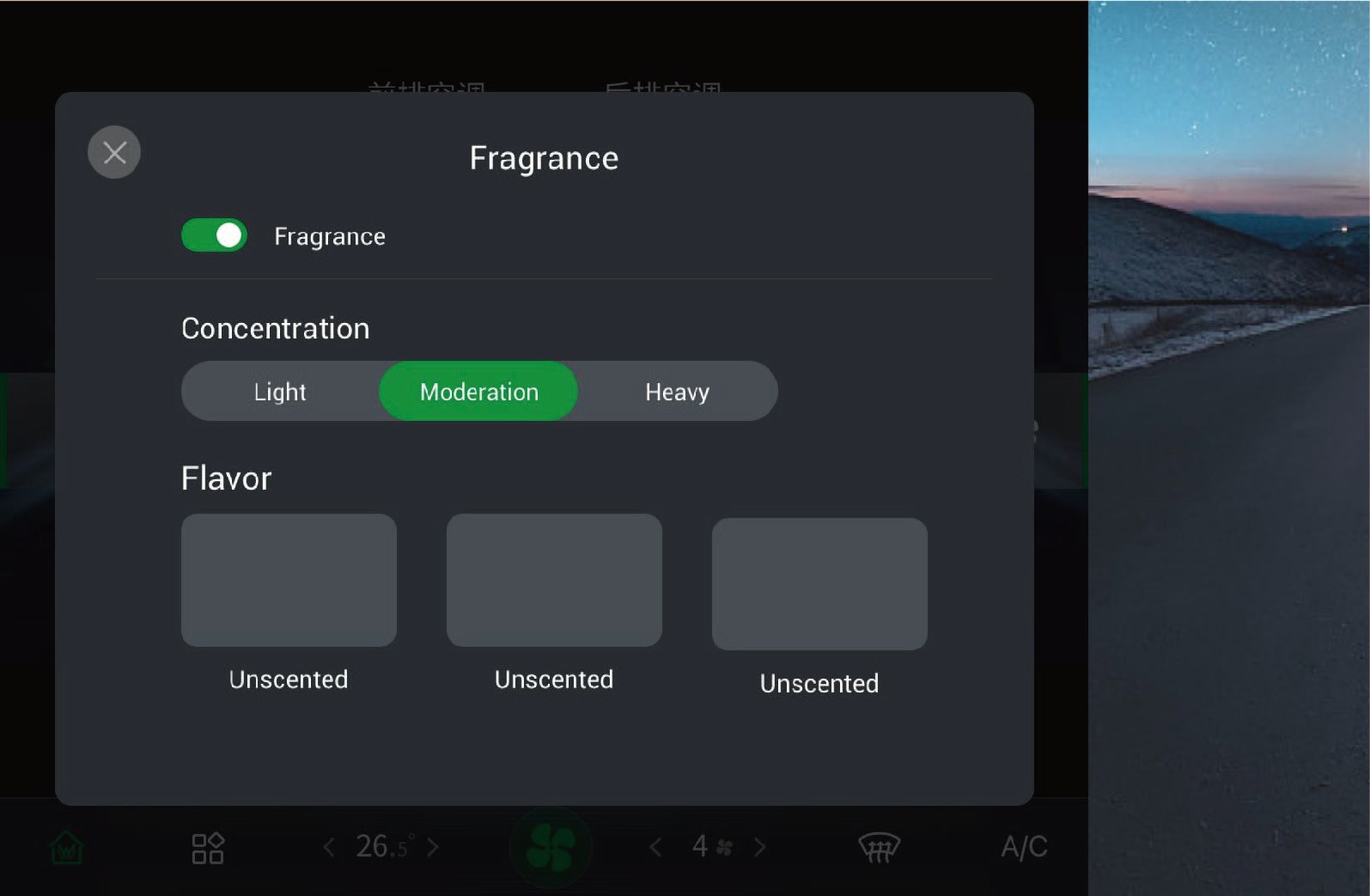

Odświeżacz powietrza w pojeździe

↑ Góra

2.CTabliczka znamionowa i VIN pojazdu

Identyfikacja pojazdu

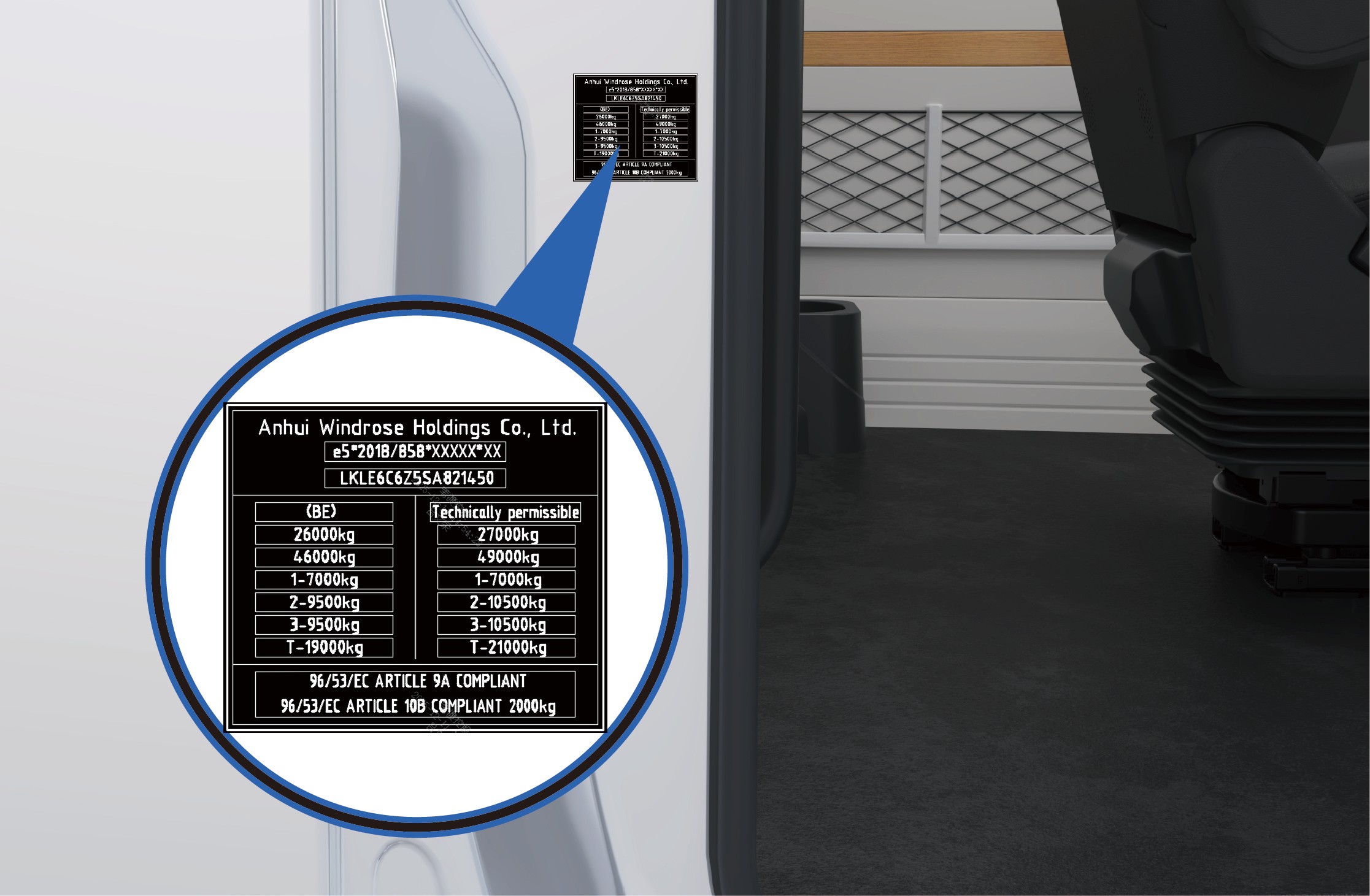

Tabliczka znamionowa pojazdu

Numer identyfikacyjny pojazdu

↑ Góra

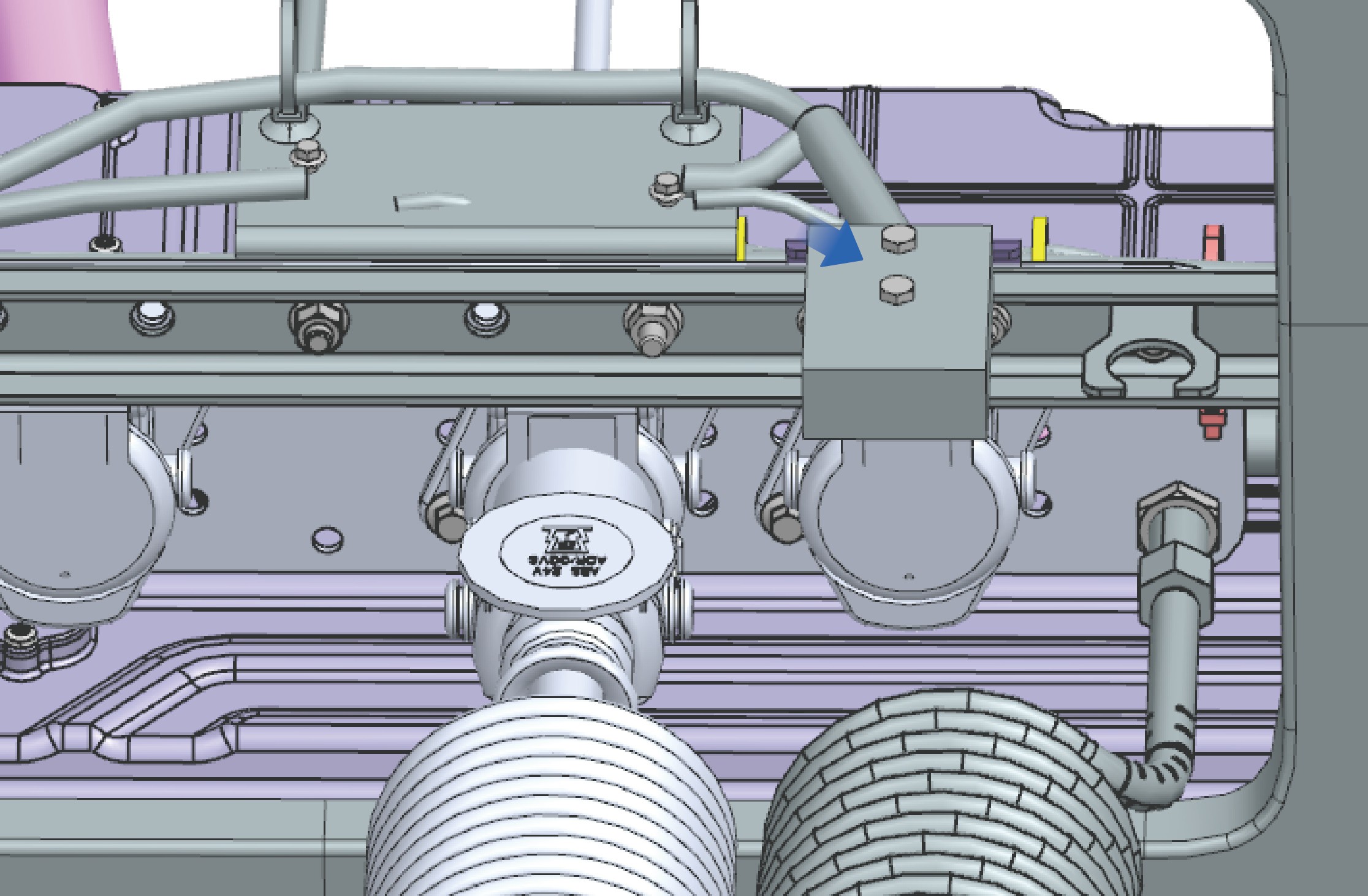

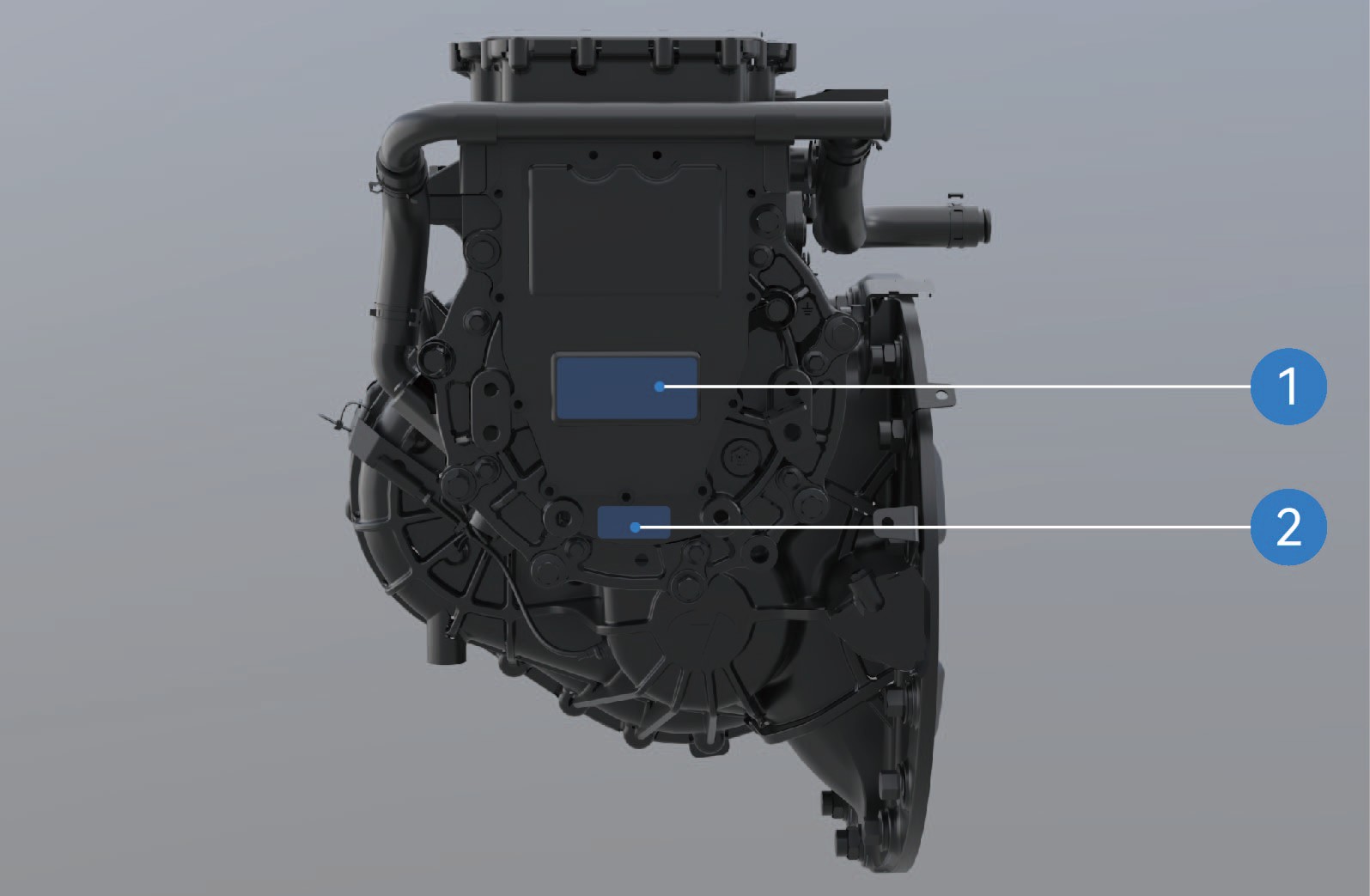

2.DPołożenie tabliczki znamionowej silnika i kodu

Identyfikacja pojazdu

  1. Położenie tabliczki znamionowej silnika

  2. Położenie numeru seryjnego silnika

Uwaga

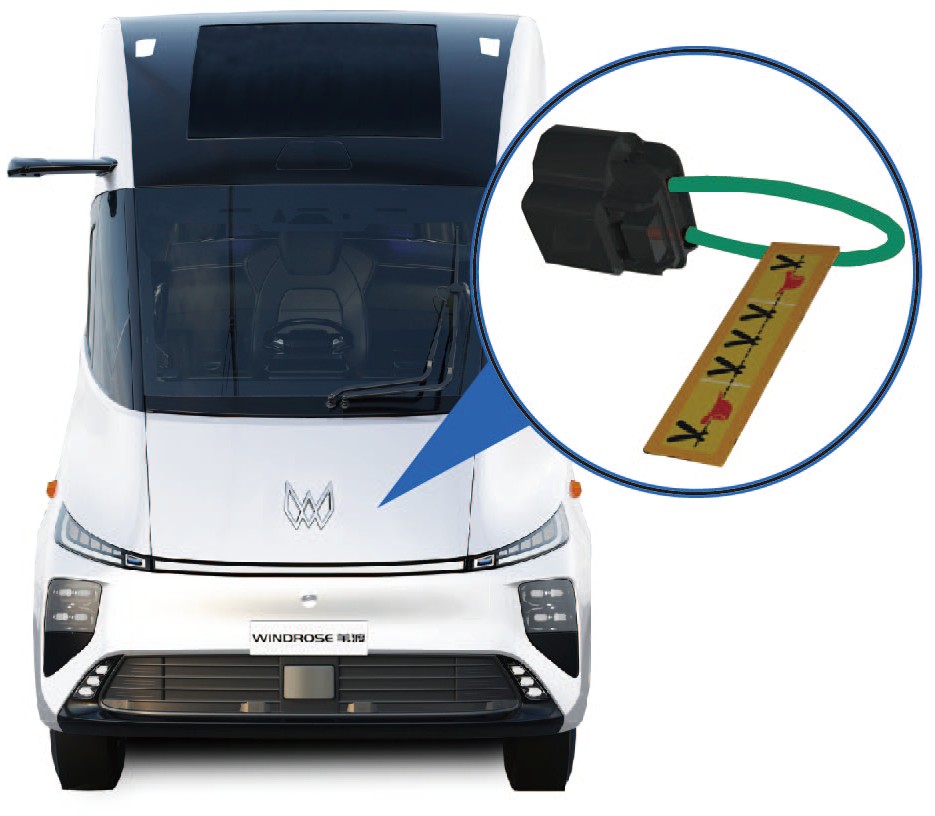

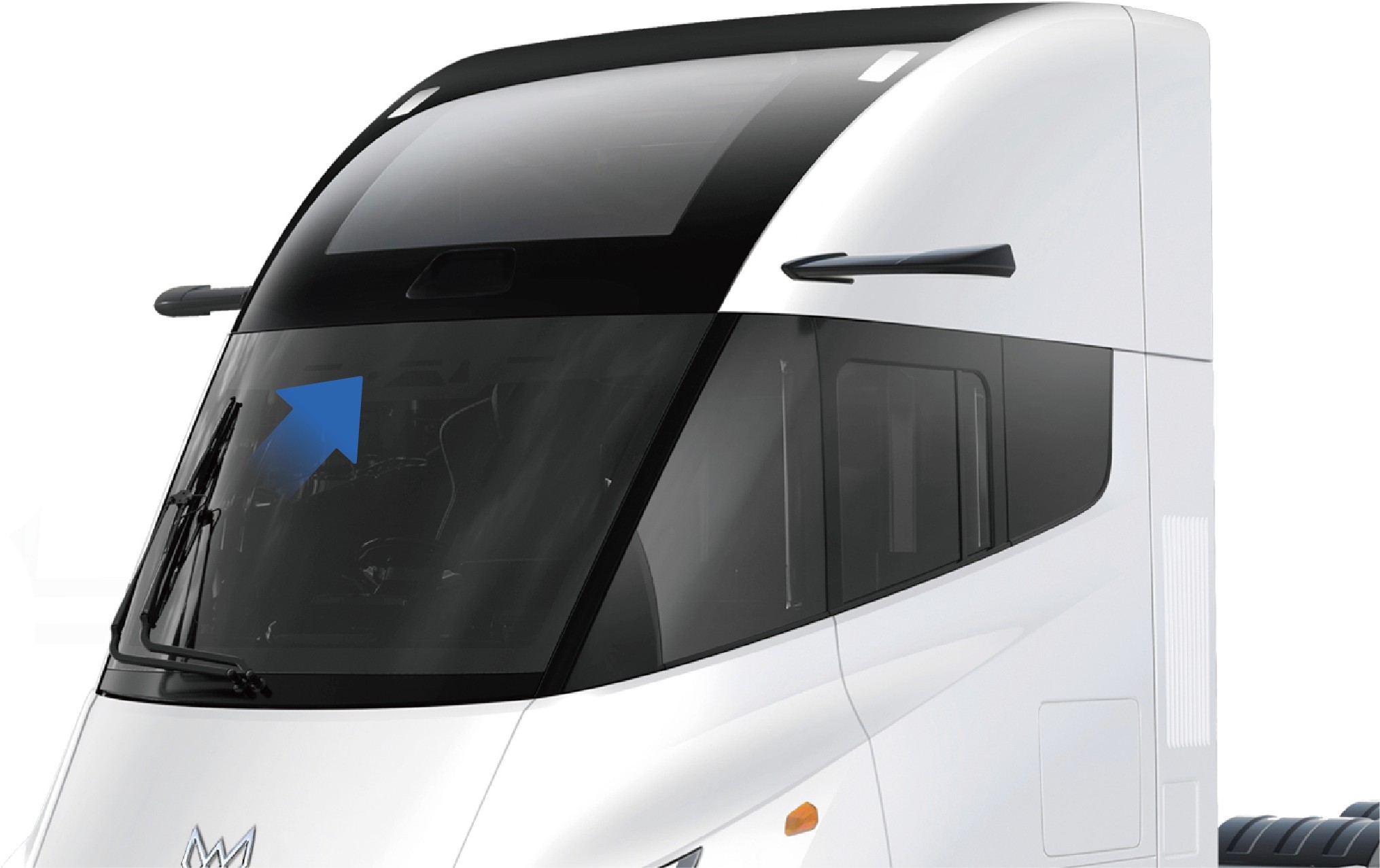

Przepuszczalność mikrofalowa/RF szyby przedniej Identyfikacja pojazdu

↑ Góra

3.AElektryczne drzwi przesuwne

Dostęp do pojazdu

↑ Góra

Po prawej stronie pojazdu zamontowane są elektryczne drzwi przesuwne. Drzwi można otwierać lub zamykać kilkoma metodami obsługi.

3.A.1Instrukcja obsługi

Obsługa z zewnątrz

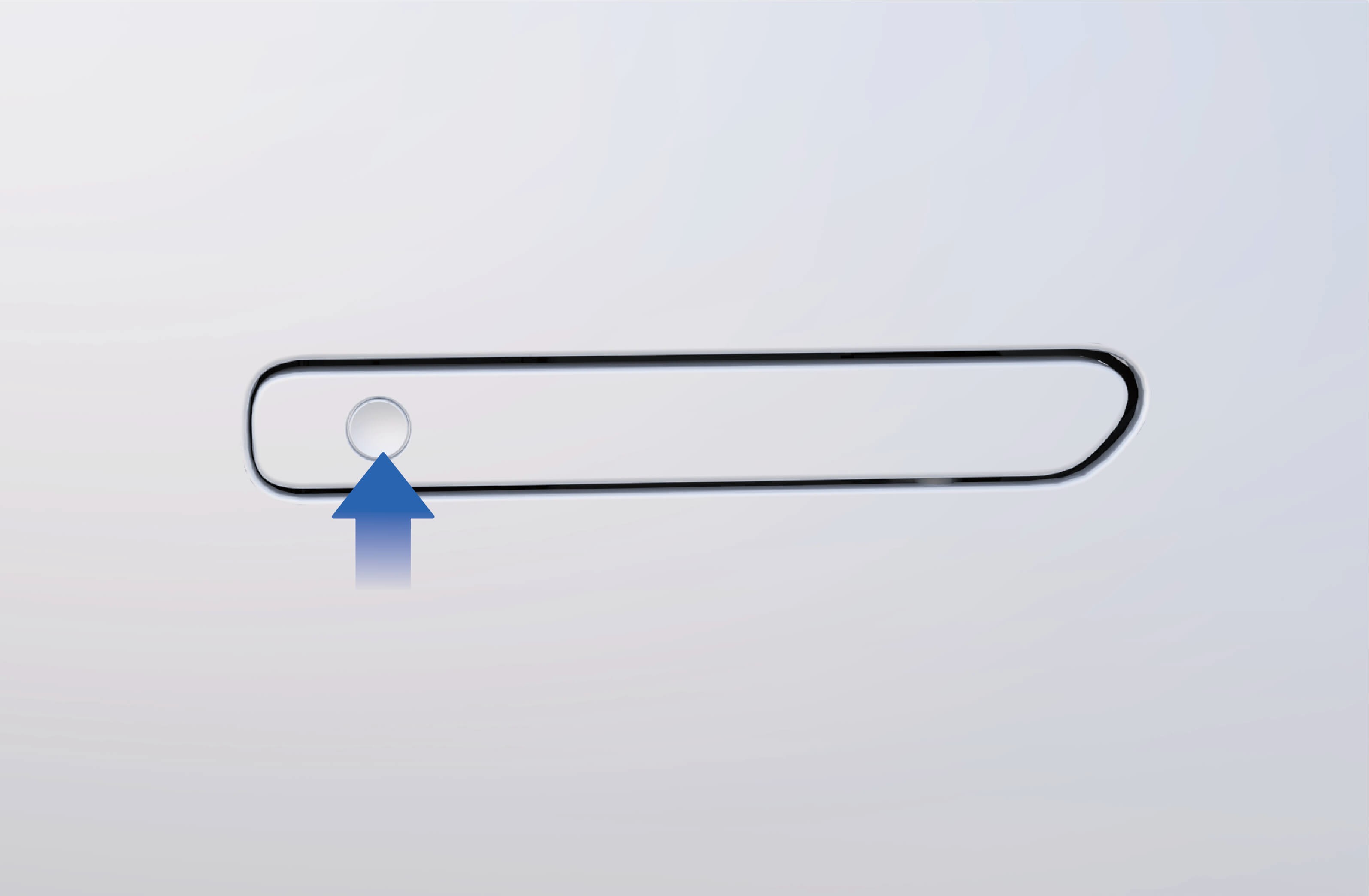

Elektrycznie: Gdy pojazd jest odblokowany, należy nacisnąć przełącznik uchwytu drzwi wpuszczanego. Elektryczne drzwi przesuwne otworzą się lub zamkną automatycznie.

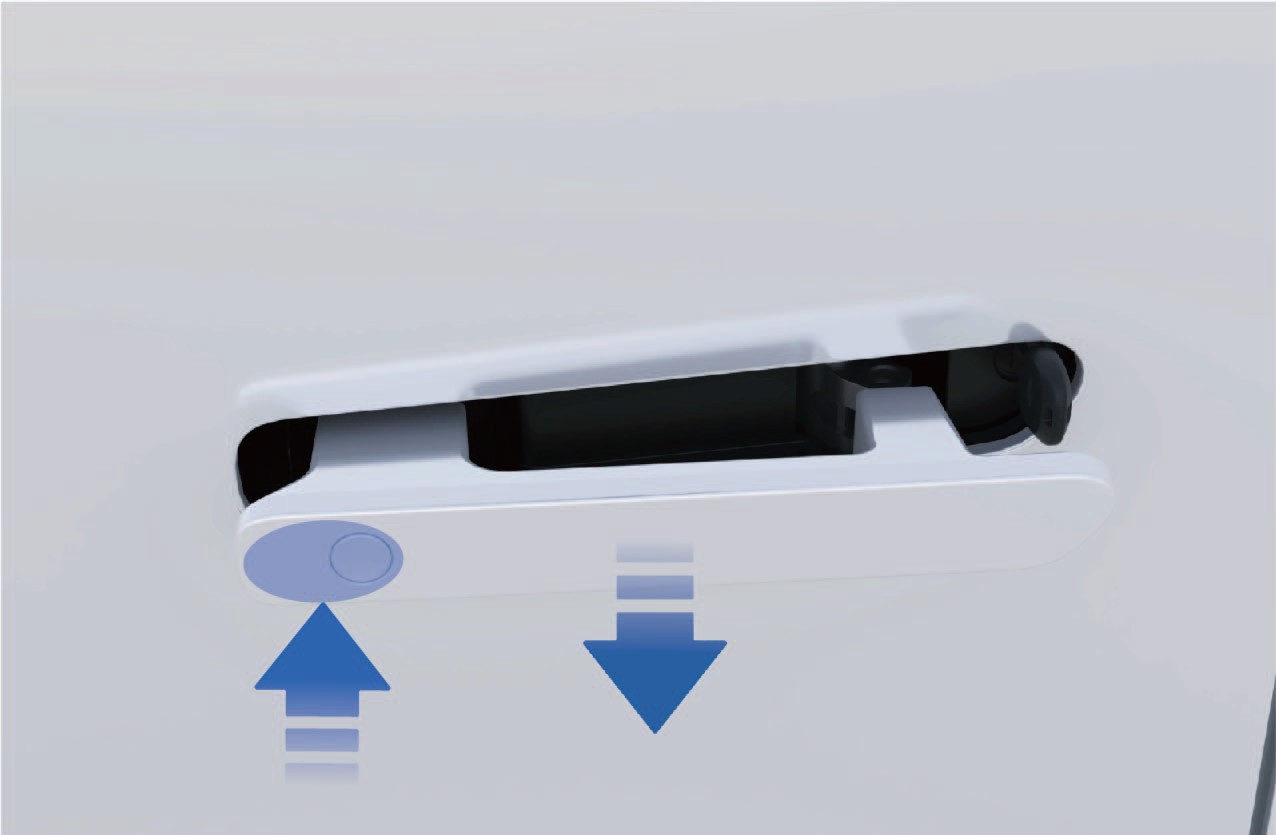

Ręcznie: Gdy pojazd jest odblokowany:

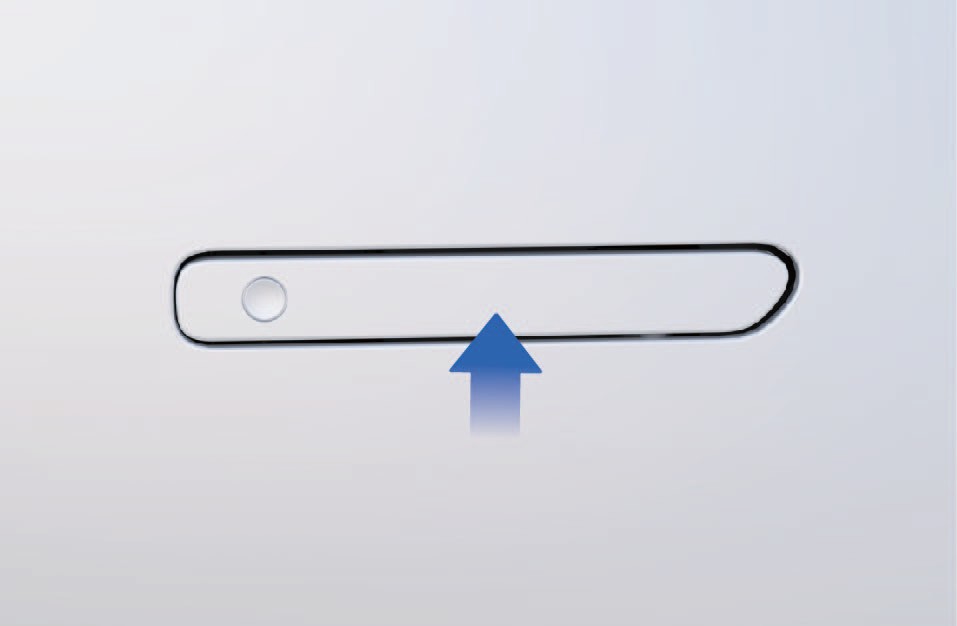

1. Nacisnąć przedni koniec uchwytu drzwi wpuszczanego, aby go zwolnić.

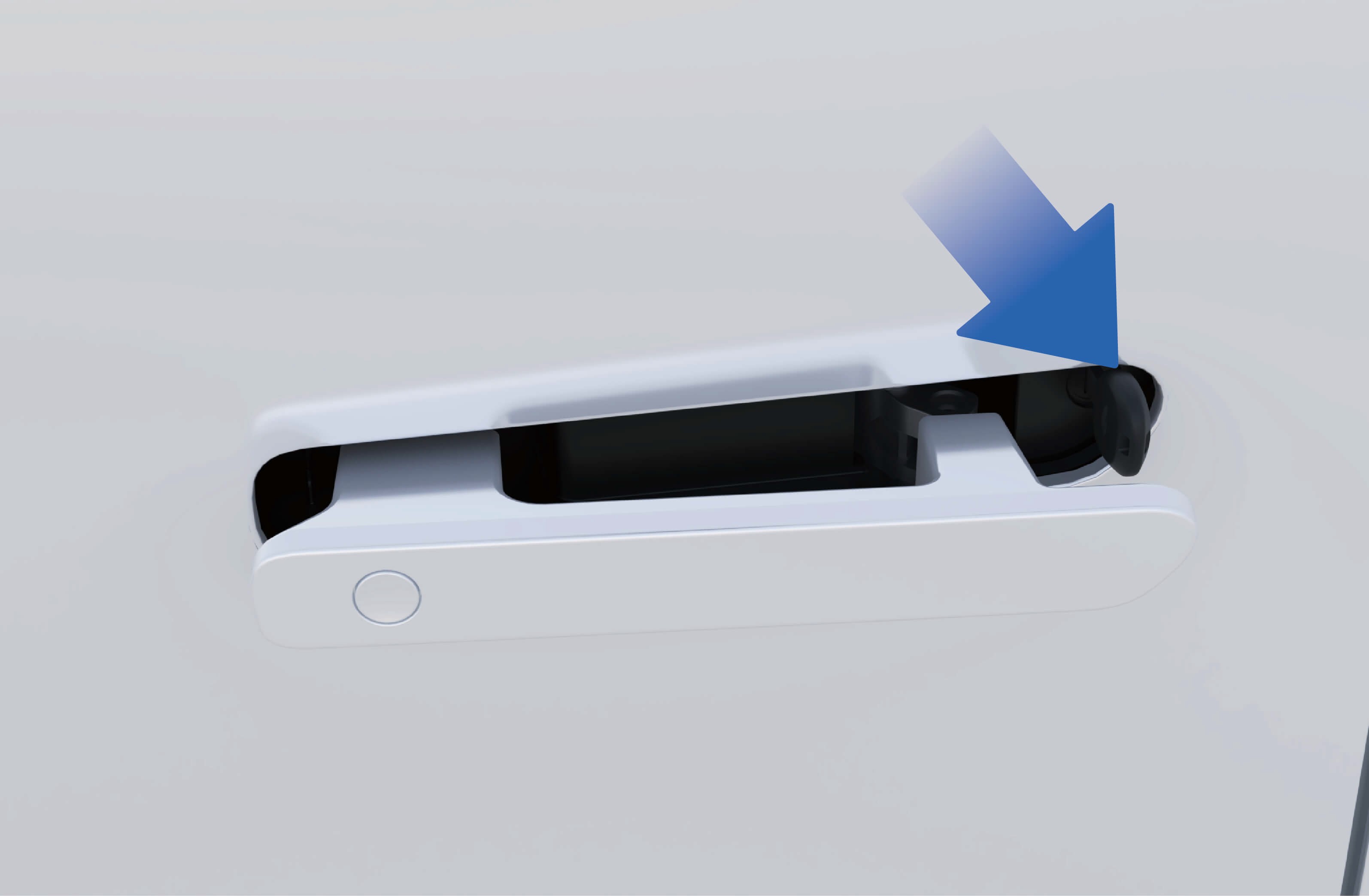

2. Pociągnąć uchwyt na zewnątrz, aby odblokować drzwi przesuwne.

3. Otworzyć drzwi ręcznie przez przesunięcie.

↑ Góra

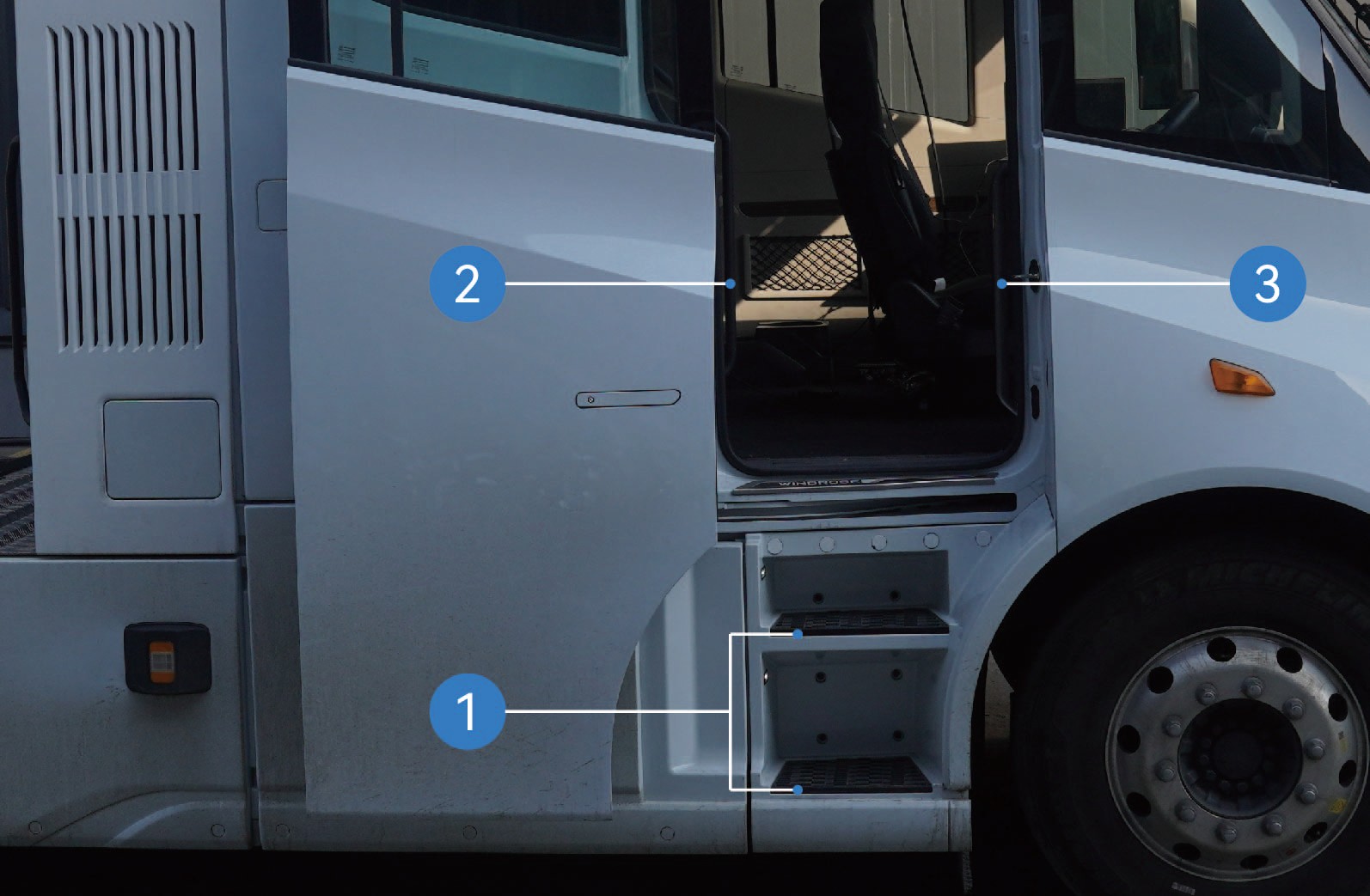

3.A.2Wsiadanie do pojazdu

Po otwarciu elektrycznych drzwi przesuwnych należy wejść do kabiny zgodnie z poniższymi krokami:

  1. Stanąć przodem do drzwi i chwycić obiema rękami lewy i prawy uchwyt.

  2. Postawić jedną stopę na dolnym stopniu i podciągnąć się ku górze.

  3. Postawić drugą stopę na górnym stopniu.

  4. Przesunąć dolną rękę wyżej na uchwycie.

  5. Wejść do kabiny pojazdu.

Ostrzeżenie
  • Poślizgnięcie lub upadek podczas wsiadania lub wysiadania z pojazdu może spowodować obrażenia ciała.

  • Mokre lub brudne obuwie znacznie zwiększa ryzyko poślizgu. Należy zachować szczególną ostrożność podczas wsiadania i wysiadania z kabiny.

  • Podczas wsiadania i wysiadania z kabiny należy zawsze zachować kontakt w trzech punktach z pojazdem (dwie ręce i jedna stopa lub dwie stopy i jedna ręka).

  • Nigdy nie wolno skakać z pojazdu.

Obsługa od wewnątrz

Gdy pojazd jest odblokowany:

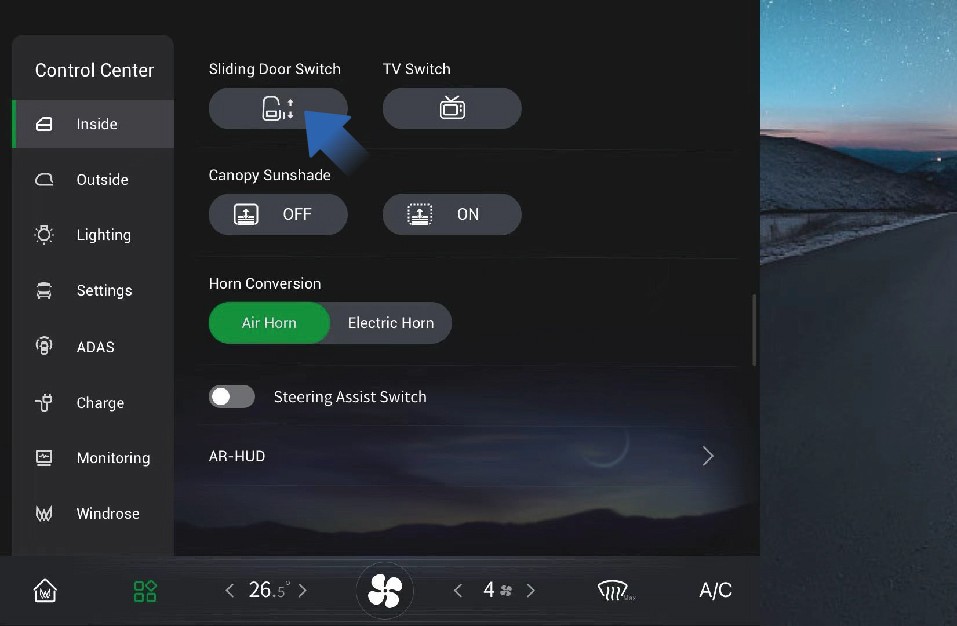

  1. Wybrać „Centrum sterowania" na ekranie informacyjnym pojazdu.

  2. Przełączyć na interfejs „Wewnątrz".

  3. Nacisnąć przycisk sterowania „Drzwi przesuwne", aby otworzyć lub zamknąć elektryczne drzwi przesuwne.

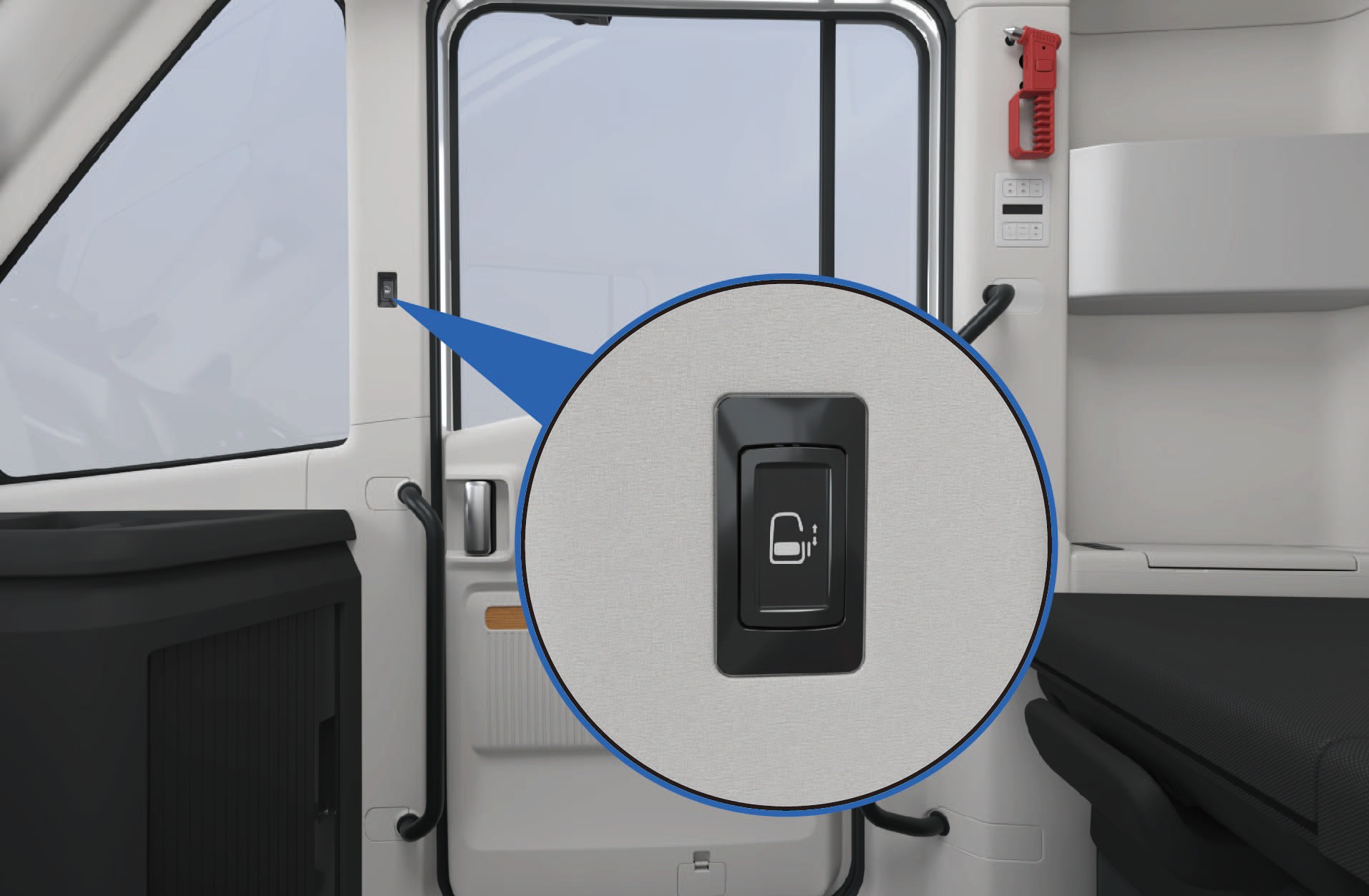

Elektrycznie: Gdy pojazd jest odblokowany, nacisnąć przełącznik umieszczony na panelu wykończeniowym słupka B przed drzwiami przesuwnymi, aby otworzyć lub zamknąć drzwi.

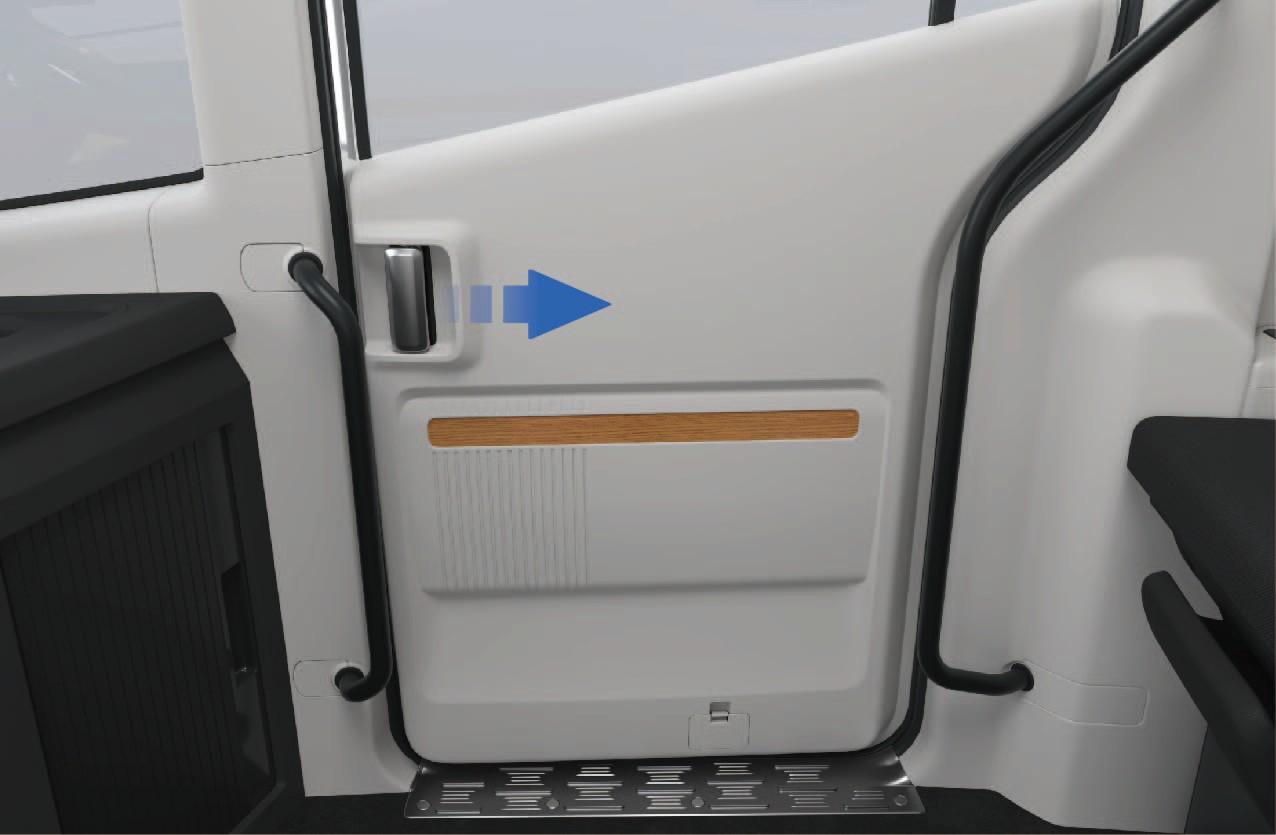

Ręcznie: Gdy drzwi przesuwne są zamknięte, pociągnąć wewnętrzny uchwyt do tyłu, aby odblokować drzwi i ręcznie je otworzyć.

Gdy drzwi przesuwne są otwarte, trzymać wewnętrzny uchwyt i przesunąć drzwi do przodu, aby je zamknąć.

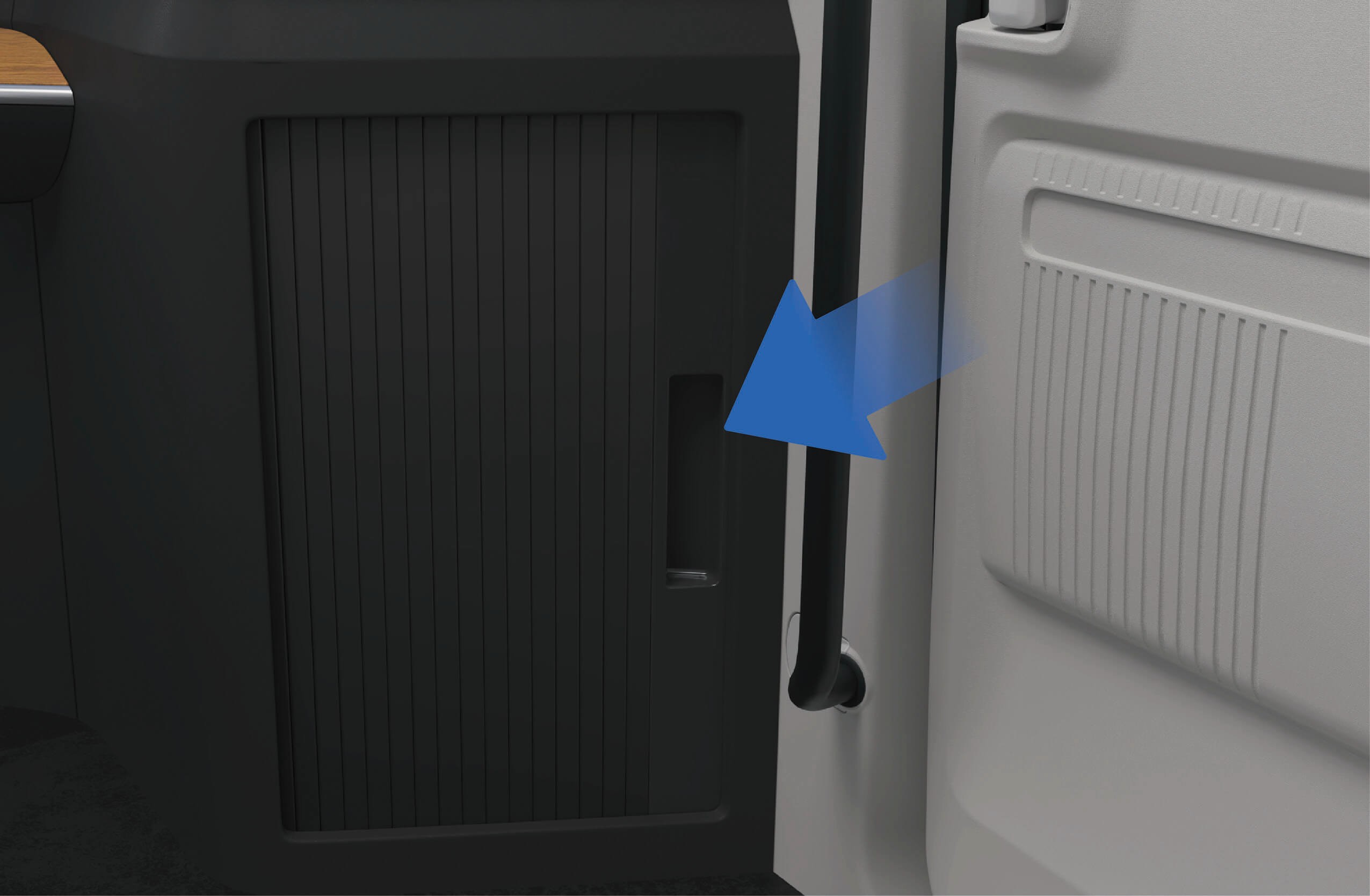

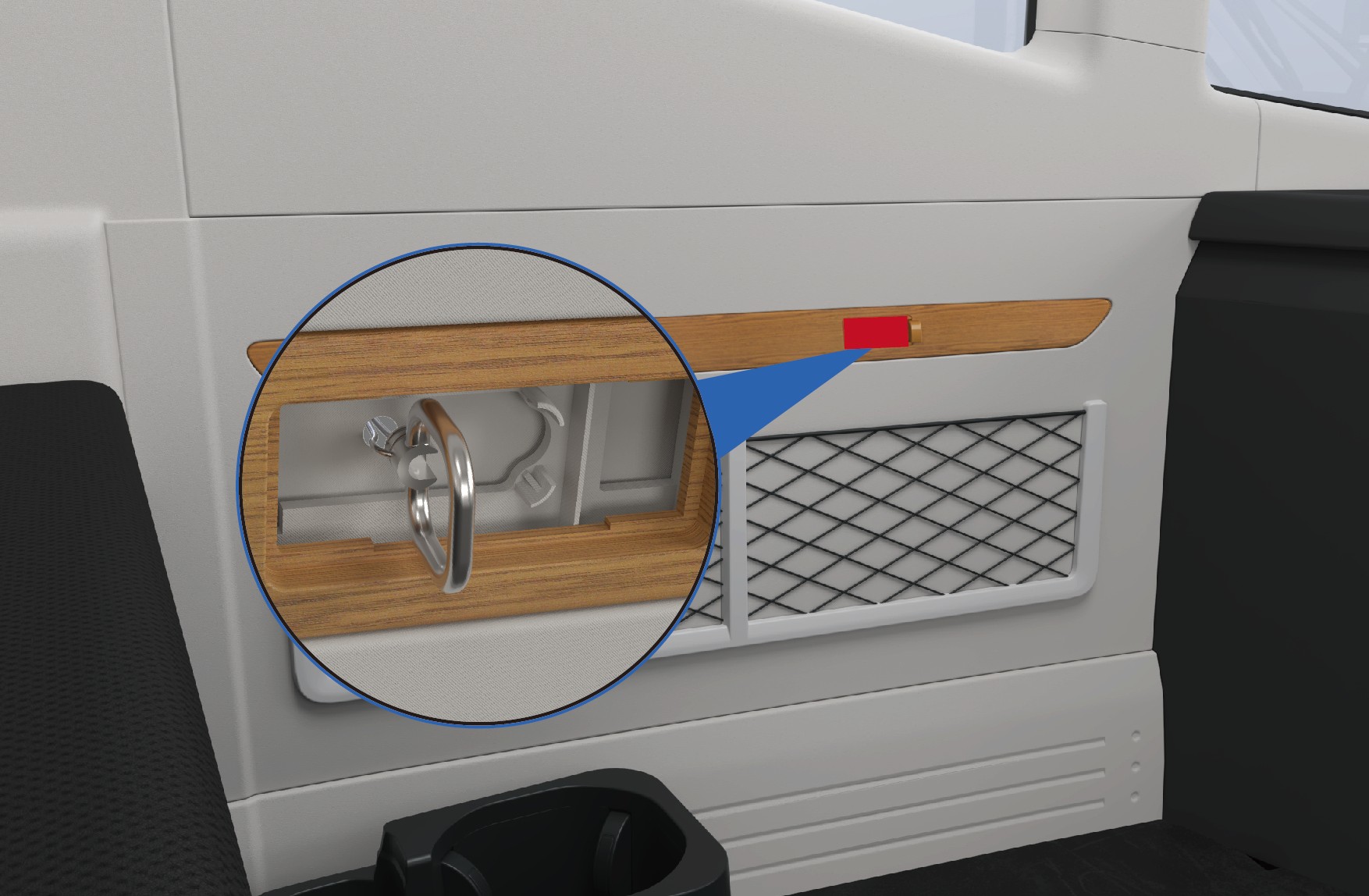

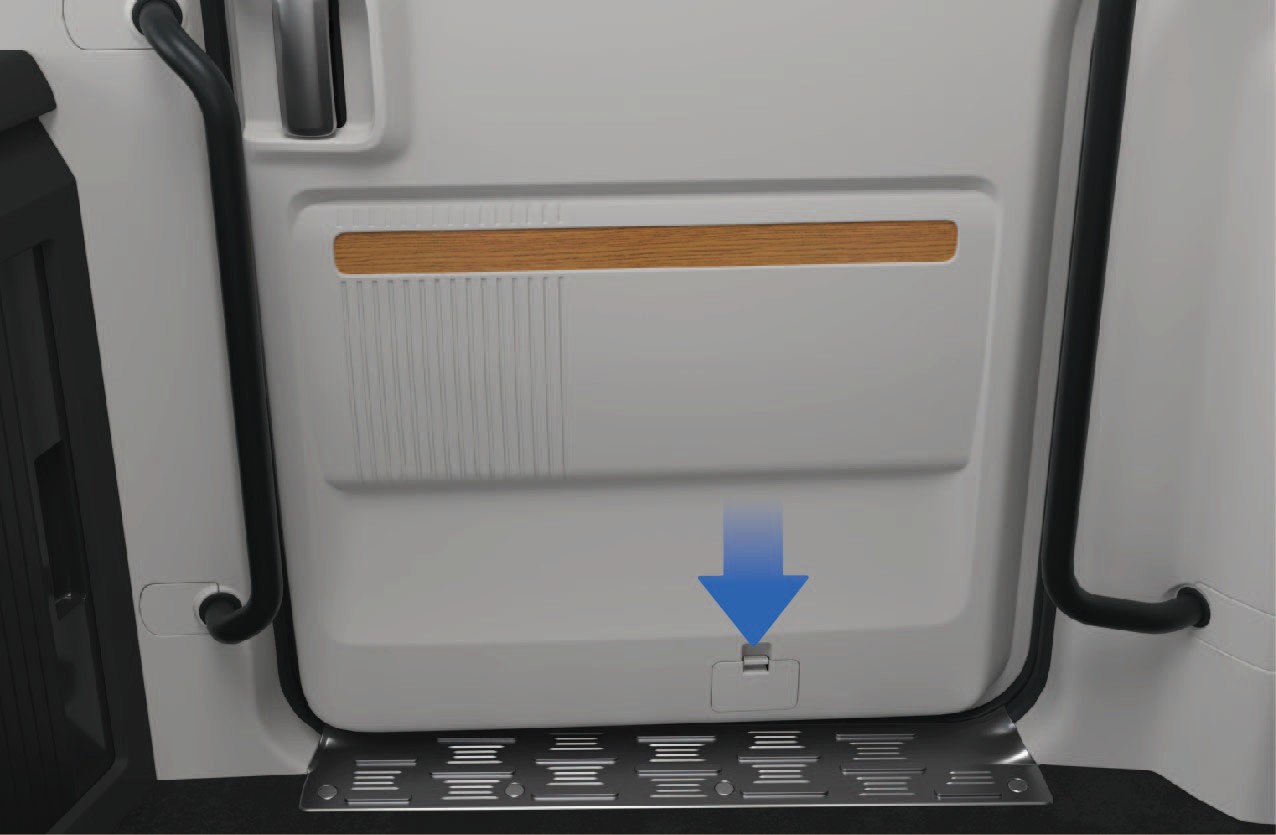

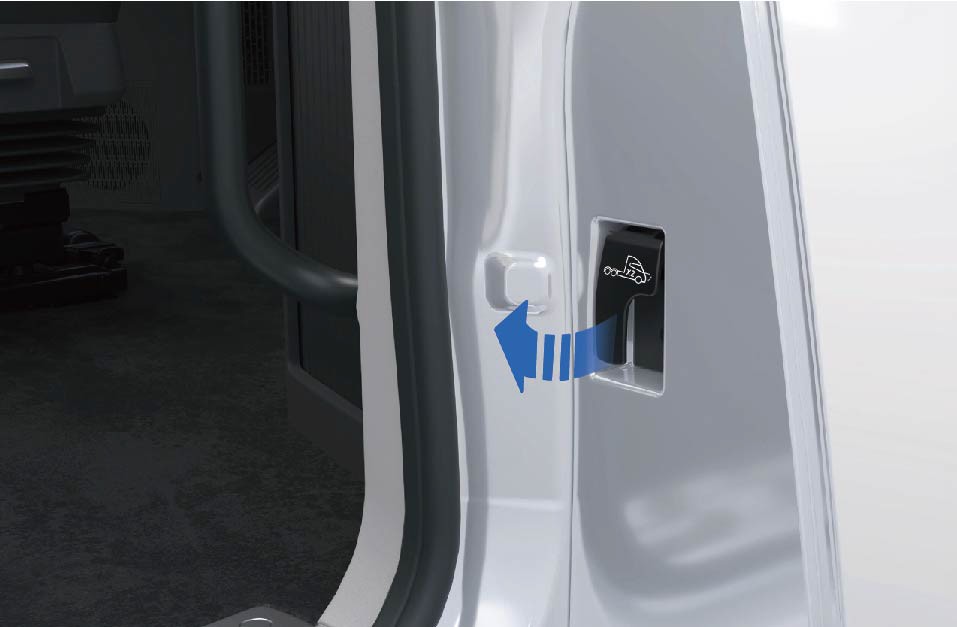

Sytuacje awaryjne wewnątrz pojazdu

W przypadku awarii przełącznika elektrycznego lub wewnętrznego uchwytu:

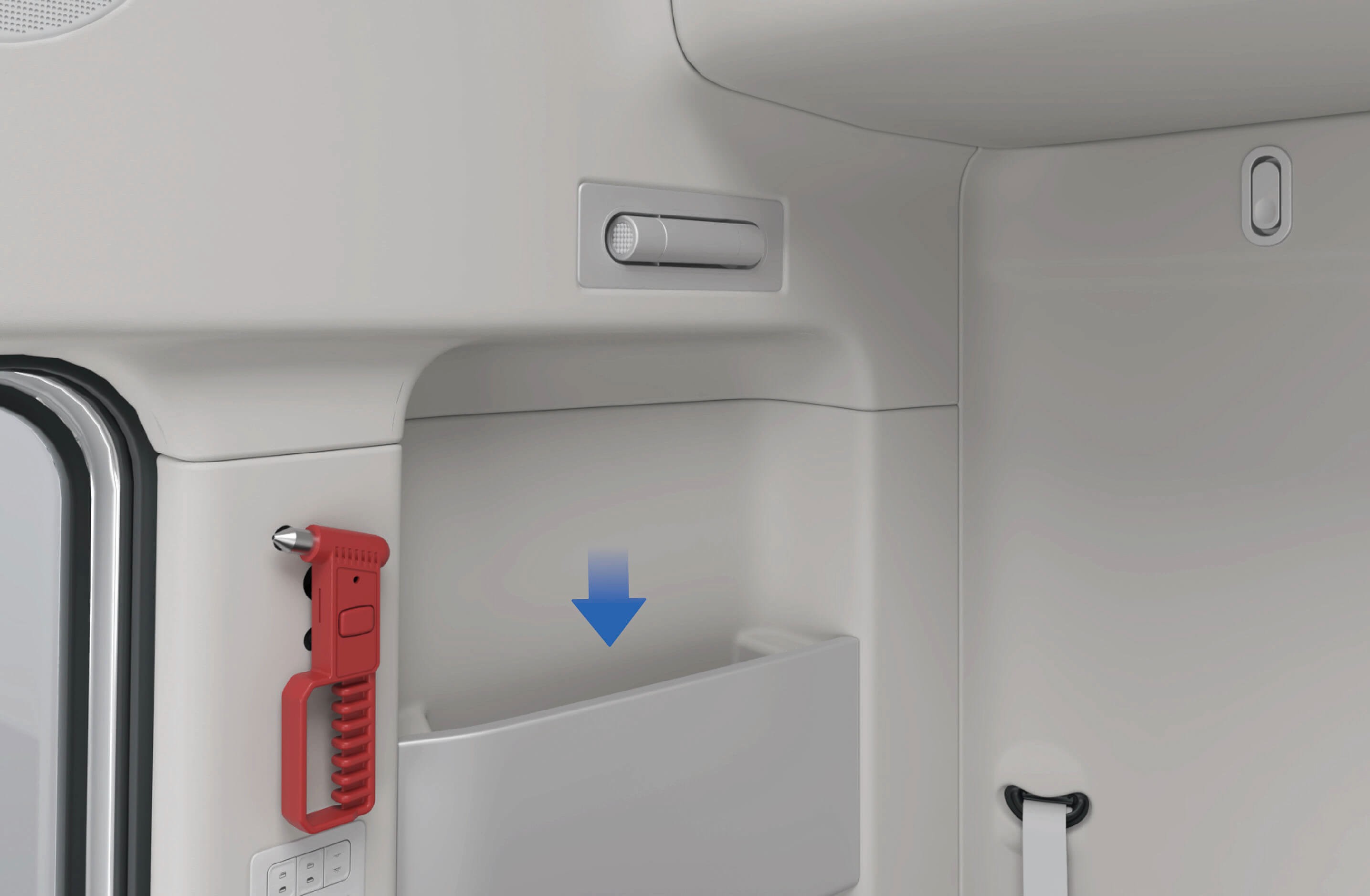

  1. Zdjąć dolną pokrywę osłony ochronnej drzwi przesuwnych.

  2. Pociągnąć awaryjny kabel zwalniający, aby ręcznie odblokować drzwi przesuwne.

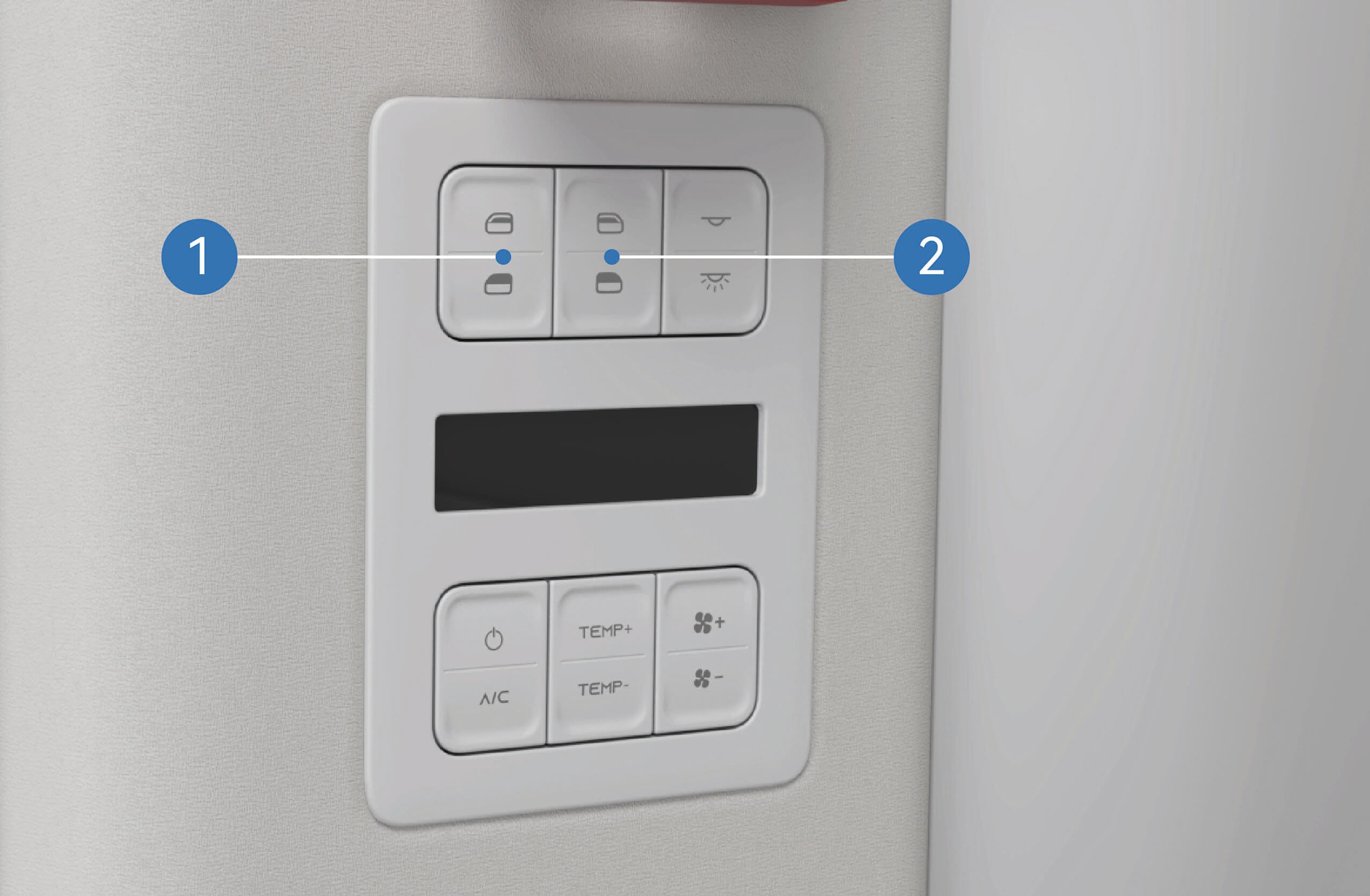

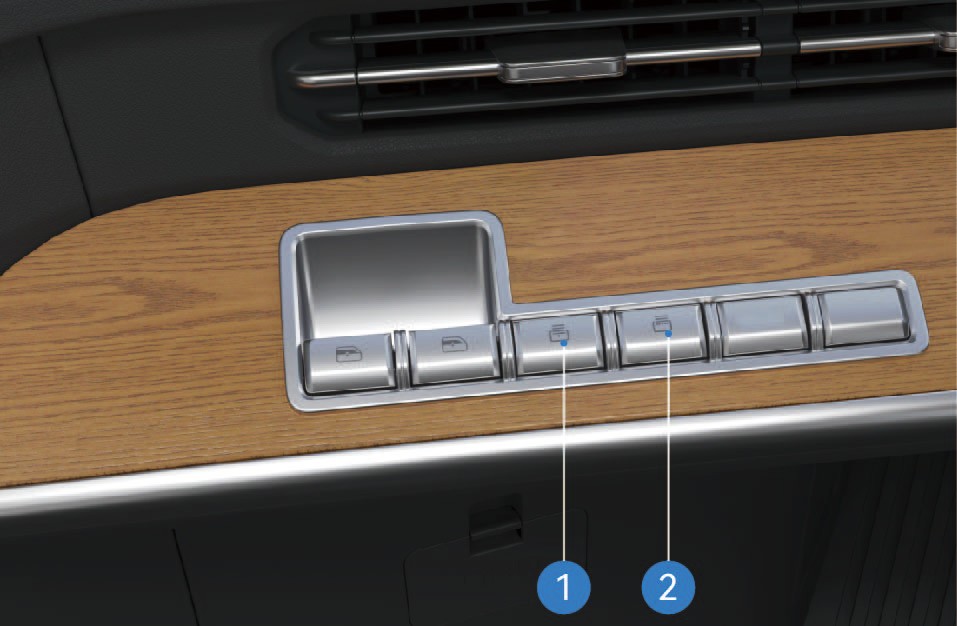

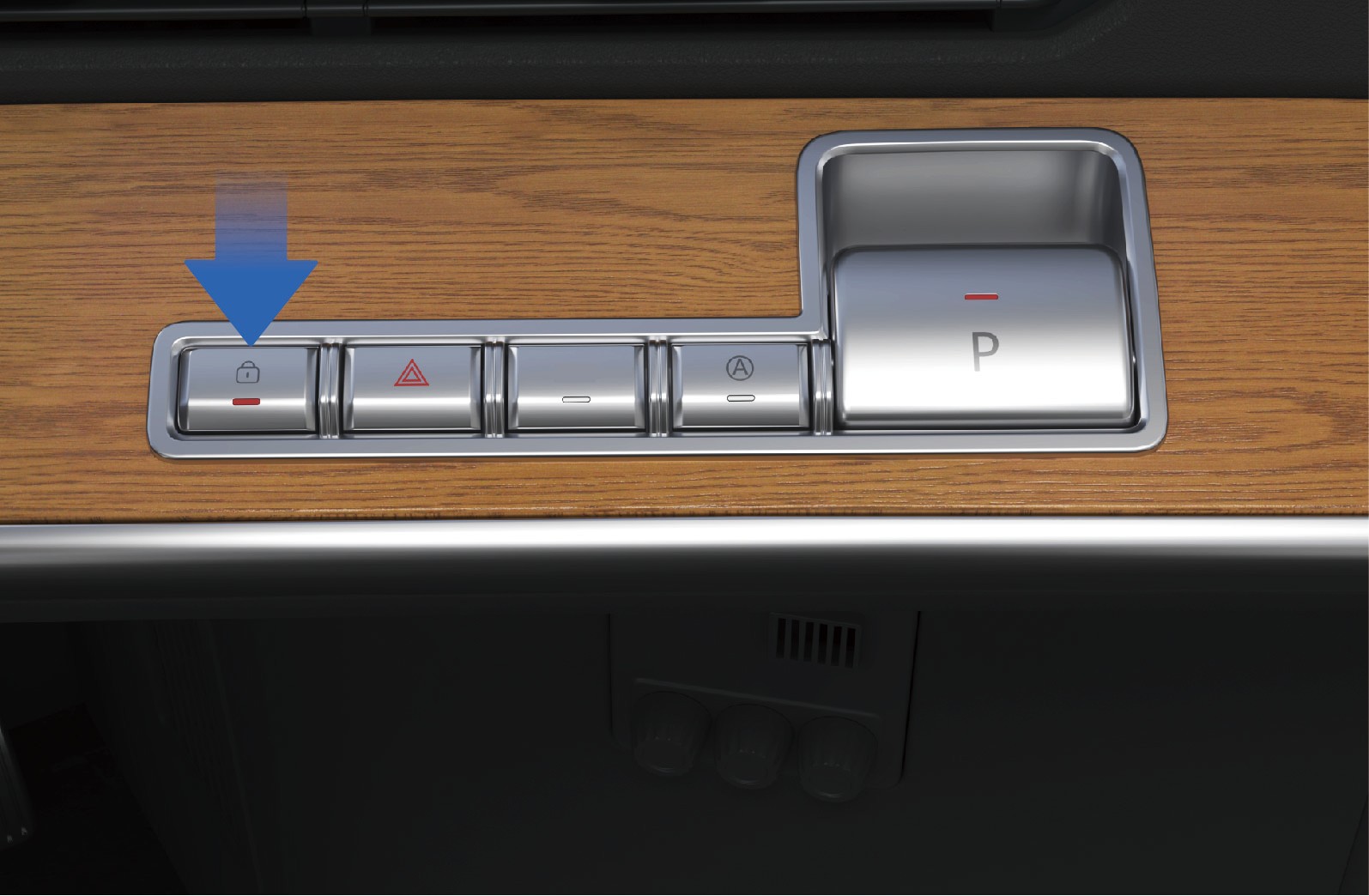

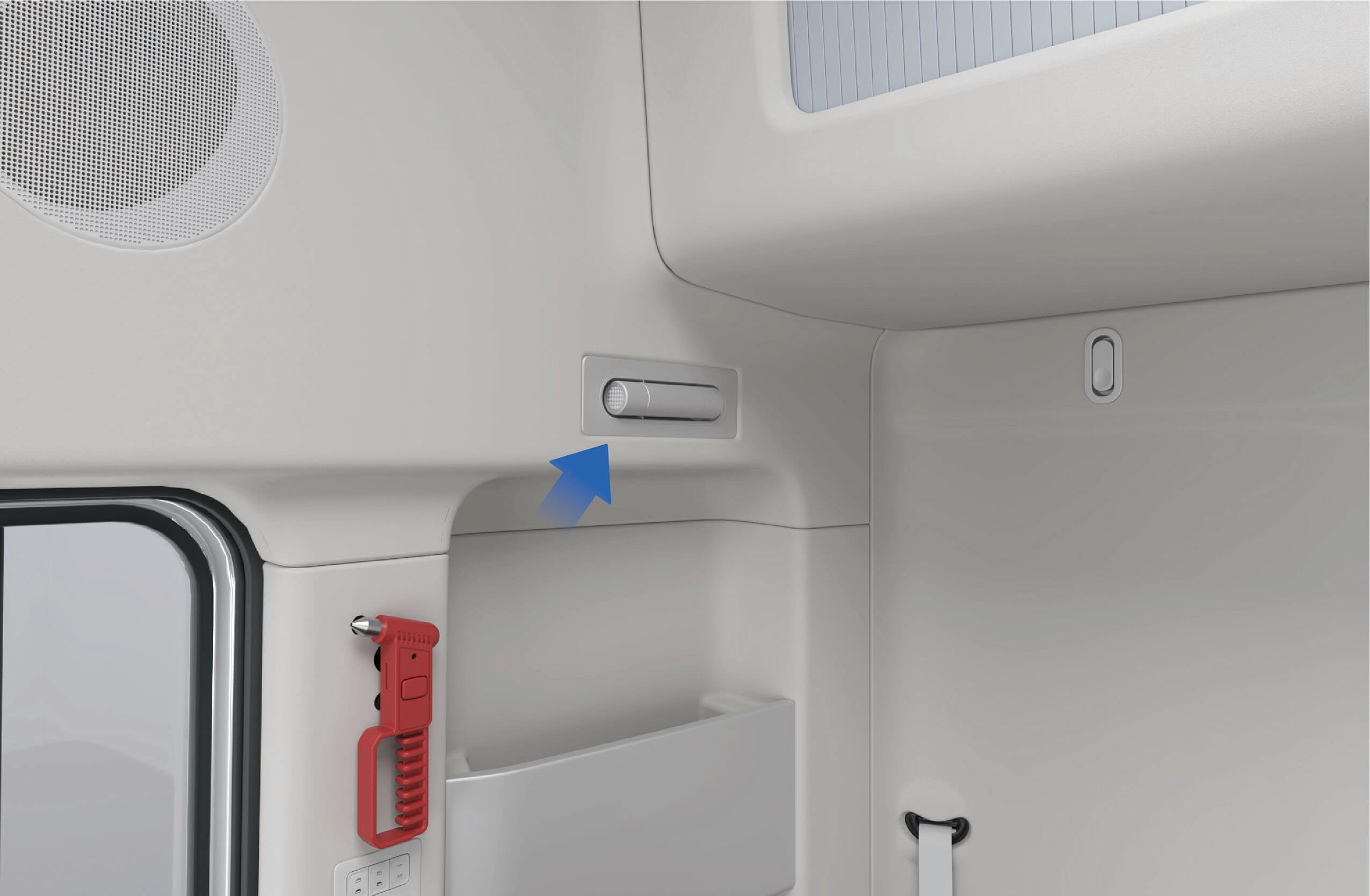

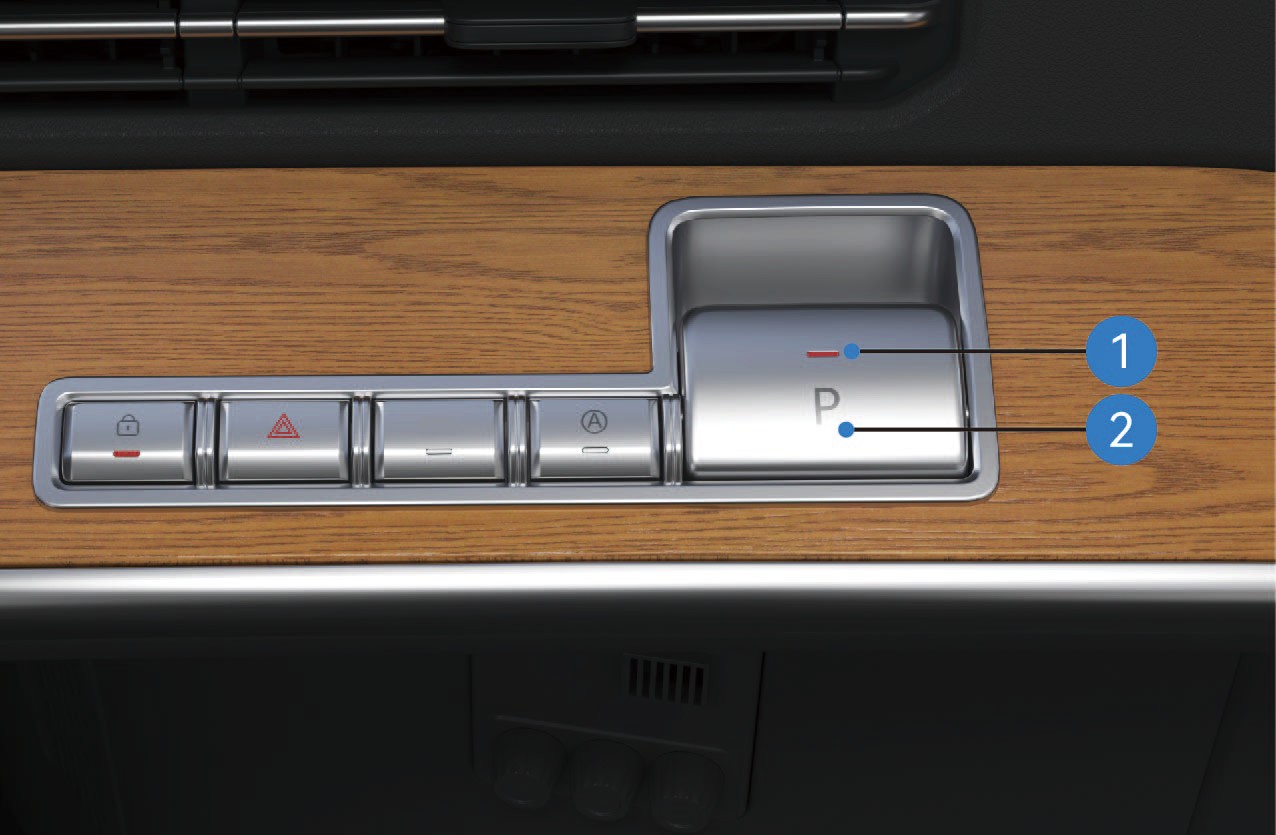

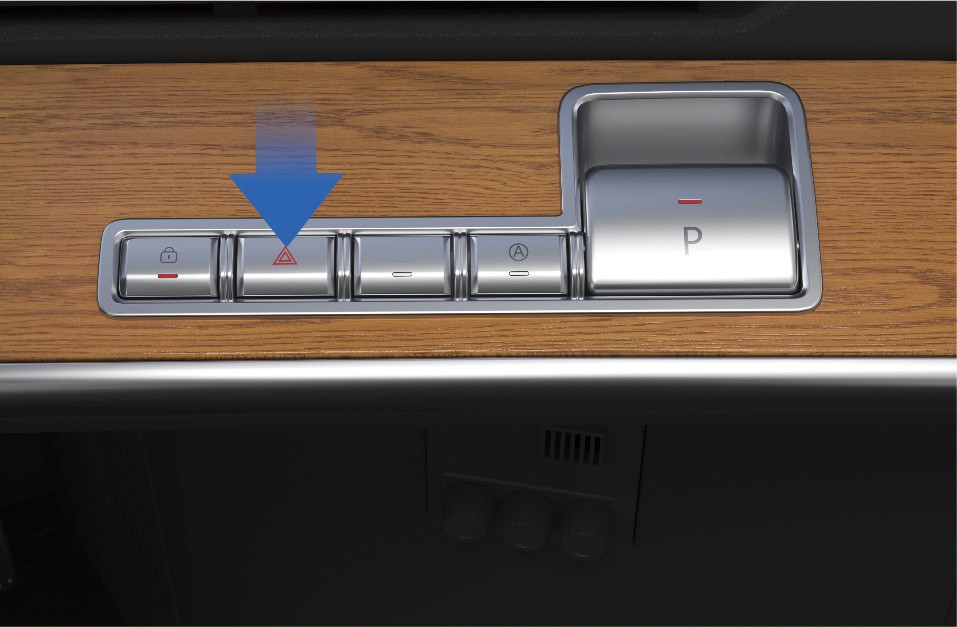

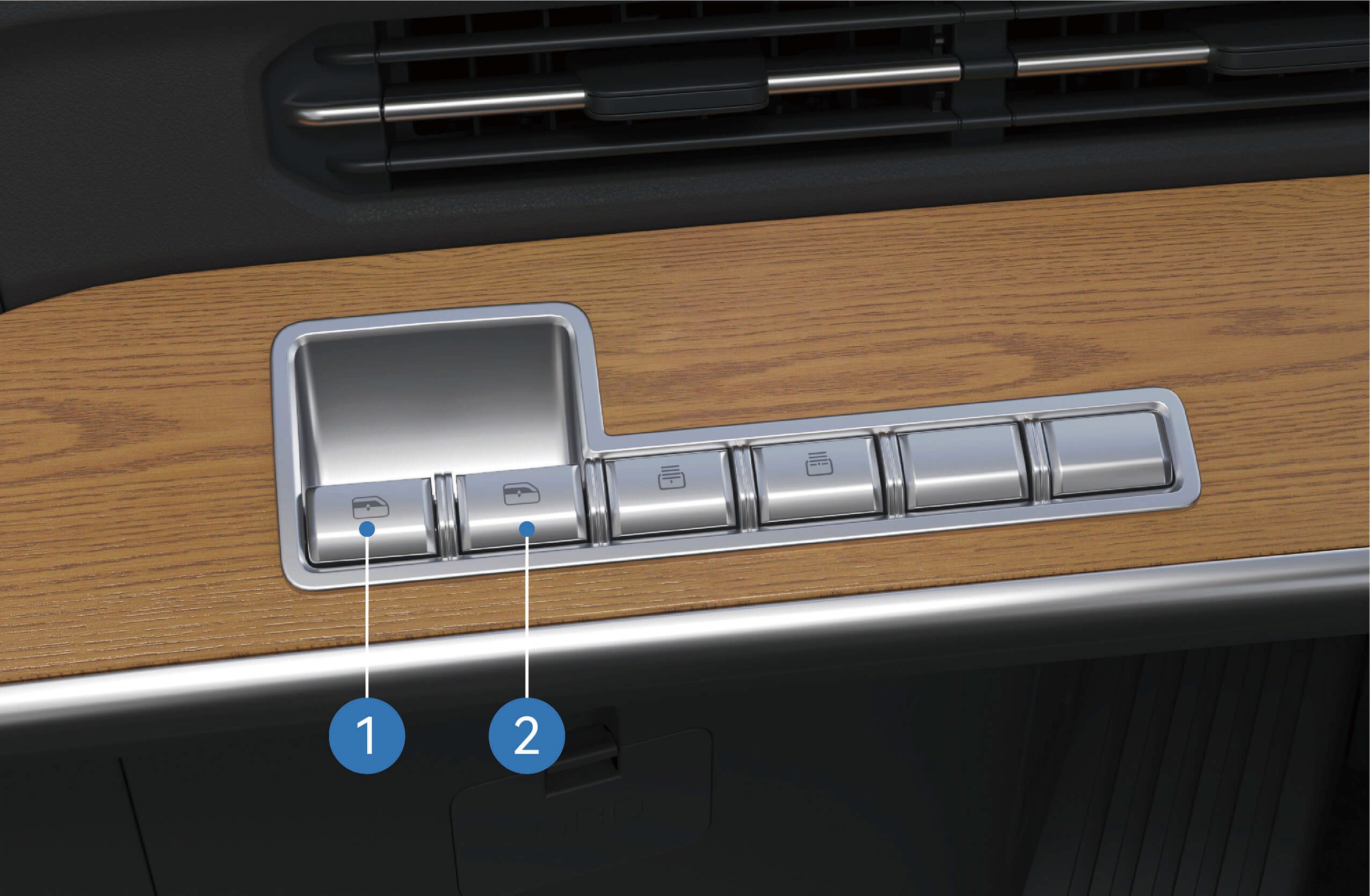

Centralny przełącznik blokady

Po zamknięciu drzwi przesuwnych:

  • Nacisnąć centralny przełącznik blokady znajdujący się w grupie przycisków po prawej stronie tablicy przyrządów, aby zablokować drzwi przesuwne.

  • Wskaźnik stanu zaświeci się, gdy drzwi są zablokowane.

  • Nacisnąć przełącznik ponownie, aby odblokować drzwi.

Tryb ręczny drzwi przesuwnych

Tryb ręczny można aktywować lub dezaktywować za pomocą ekranu informacyjnego pojazdu:

  1. Wybrać „Centrum sterowania".

  2. Przełączyć na interfejs „Monitorowanie".

  3. Wybrać „Tryb ręczny drzwi przesuwnych".

Gdy tryb ręczny jest włączony, drzwi przesuwne można obsługiwać wyłącznie ręcznie.

Funkcja ochrony przed zgnieceniem drzwi przesuwnych

Podczas automatycznego zamykania, jeśli drzwi przesuwne wykryją przeszkodę, drzwi zatrzymają się i automatycznie cofną do pozycji otwartej.

↑ Góra

3.A.3Środki ostrożności

Ostrzeżenie

Funkcja ochrony przed zgnieceniem jest aktywna wyłącznie podczas elektrycznego zamykania. Nie jest aktywna podczas ręcznej obsługi drzwi.

↑ Góra

3.BPas bezpieczeństwa

Dostęp do pojazdu

↑ Góra

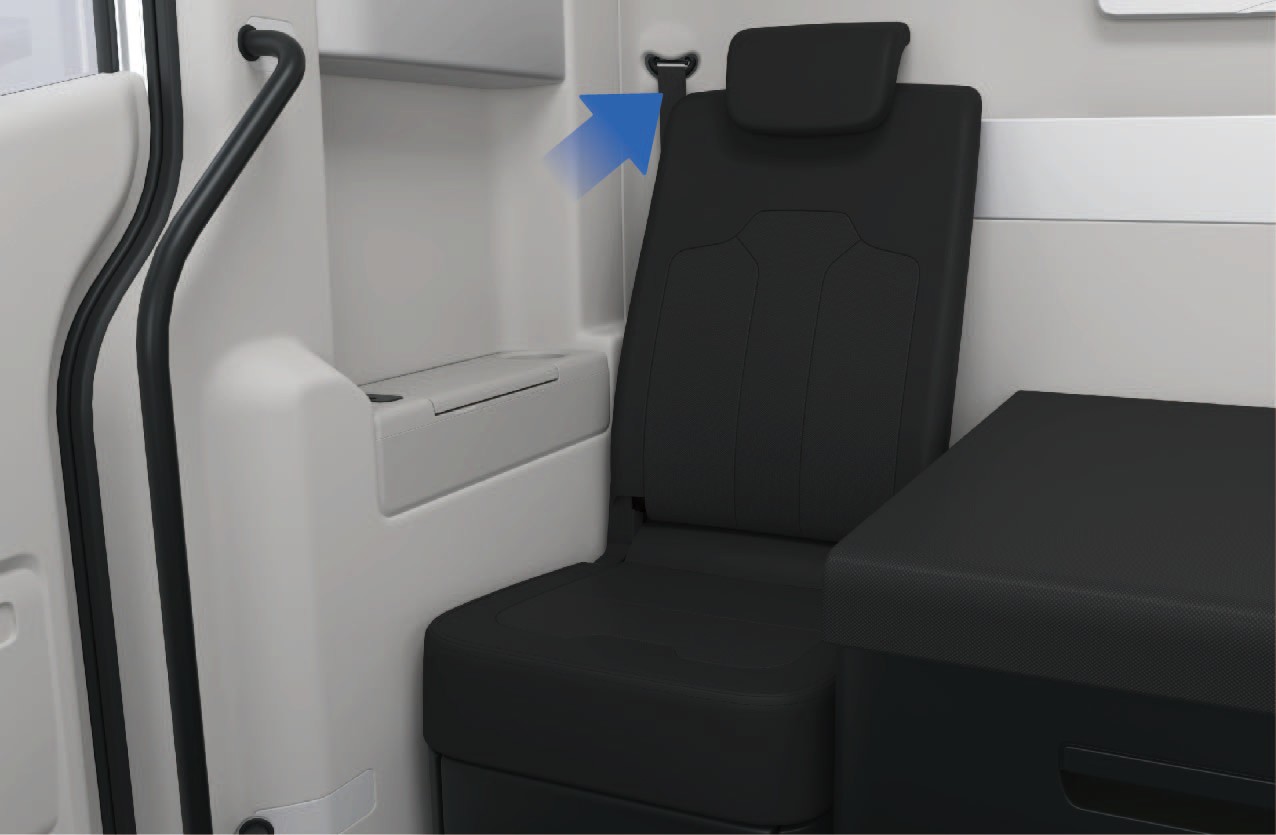

Siedzenie kierowcy i pasażera z przodu są wyposażone w pasy bezpieczeństwa. Pasy bezpieczeństwa pomagają zapobiegać urazom lub je zmniejszać podczas hamowania awaryjnego lub kolizji.

3.B.1Instrukcja obsługi

Pas bezpieczeństwa kierowcy znajduje się po lewej stronie fotela kierowcy i można go bezpośrednio wyciągnąć, aby zapiąć.

Pas bezpieczeństwa pasażera z przodu znajduje się po prawej stronie fotela pasażera. Gdy fotel pasażera jest zajęty, należy przypomnieć pasażerowi o prawidłowym zapięciu pasa przed ruszeniem pojazdu.

Prawidłowe użycie pasa bezpieczeństwa

Podczas zapinania pasa bezpieczeństwa należy przestrzegać następujących zasad:

• Biodrowa część pasa powinna leżeć nisko na miednicy (biodrach), a nie na brzuchu.

• Pas powinien przylegać do ciała bez skręceń.

• Barkowa część pasa powinna przebiegać przez środek ramienia.

• Nigdy nie wolno umieszczać pasa na szyi ani pod pachą.

• Po zapięciu pasa bezpieczeństwa należy pociągnąć barkową część ku górze, aby upewnić się, że biodrowa część pasa mocno przylega do bioder.

• Przed jazdą należy zawsze upewnić się, że pas bezpieczeństwa jest prawidłowo zapięty.

Przypomnienie o pasie bezpieczeństwa

Jeśli pas bezpieczeństwa kierowcy nie jest zapięty, na zestawie wskaźników zaświeci się lampka ostrzegawcza pasa bezpieczeństwa.

Po zapięciu pasa bezpieczeństwa przez kierowcę lampka ostrzegawcza zgaśnie.

Czyszczenie pasów bezpieczeństwa

Jeśli pas bezpieczeństwa się zabrudzi, należy go wyczyścić łagodnym mydłem i wodą.

1. Całkowicie wyciągnąć pas bezpieczeństwa i unieruchomić go w miejscu.

2. Nałożyć łagodny roztwór mydła na zabrudzone miejsca.

3. Delikatnie wyczyścić pas miękką szczotką lub ściereczką.

4. W razie potrzeby spłukać czystą wodą.

5. Pozwolić pasowi bezpieczeństwa całkowicie wyschnąć przed jego zwinięciem.

Nie wolno zwijać mokrego pasa bezpieczeństwa z powrotem do mechanizmu zwijacza.

↑ Góra

3.B.2Środki ostrożności

Ostrzeżenie

Wszyscy pasażerowie muszą prawidłowo zapinać pasy bezpieczeństwa podczas jazdy pojazdem. Prawidłowe użycie pasów bezpieczeństwa znacznie zmniejsza ryzyko obrażeń podczas awaryjnego hamowania lub kolizji.

↑ Góra

3.CElektryczne szyby

Dostęp do pojazdu

↑ Góra

Boczne szyby można obsługiwać za pomocą przełączników sterowania szybami umieszczonych po lewej stronie tablicy przyrządów lub na panelu sterowania kuszetki.

Pojazd jest wyposażony w funkcję automatycznego zamykania szyb. Gdy pojazd jest wyłączony i zablokowany, szyby zamkną się automatycznie, jeśli nie są już całkowicie zamknięte.


3.C.1 Instrukcja obsługi

Regulacja szyby za pomocą przycisku kombinowanego

  1. Lewy przełącznik sterowania szybą: Nacisnąć i przytrzymać przyciski przełącznika góra/dół, aby sterować otwieraniem lewej szyby; Nacisnąć i zwolnić lewego przełącznika sterowania szybą w górę i dół, aby podnieść lub opuścić lewą szybę jednym kliknięciem.

  2. Prawy przełącznik sterowania szybą: Nacisnąć i przytrzymać przyciski przełącznika góra/dół, aby sterować otwieraniem prawej szyby; Nacisnąć i zwolnić prawy przełącznik sterowania szybą w górę

i dół, aby podnieść lub opuścić prawą szybę jednym kliknięciem.

Regulacja szyby za pomocą przełącznika kuszetki

  1. Lewy przełącznik sterowania szybą: Nacisnąć i przytrzymać przyciski góra/dół

automatycznie zamknąć lub otworzyć szybę całkowicie (jednym przyciskiem).

↑ Góra

3.C.2Środki ostrożności

Ostrzeżenie
Notatka

Należy w porę usuwać śnieg i lód z powierzchni szyby, aby uniknąć jej zablokowania podczas ruchu lub uniemożliwienia normalnego otwierania i zamykania.

przełącznika góra/dół, aby sterować otwieraniem lewej szyby;

Szybko nacisnąć i zwolnić oba przyciski, aby automatycznie zamknąć lub otworzyć szybę całkowicie (jednym przyciskiem).

  1. Prawy przełącznik sterowania szybą: Nacisnąć i przytrzymać przyciski przełącznika góra/dół, aby sterować otwieraniem prawej szyby; Szybko nacisnąć i zwolnić oba przyciski, aby

↑ Góra

3.DZasłona prywatności kuszetki*

Dostęp do pojazdu

↑ Góra

Strefa kuszetki jest wyposażona w prowadnice zasłon prywatności umożliwiające montaż zasłon. Zasłony zapewniają prywatność i ograniczają nasłonecznienie w strefie kuszetki.

* Ta funkcja jest dostępna wyłącznie w niektórych modelach pojazdu.

3.D.1Instrukcja obsługi

Prowadnica zasłony kuszetki

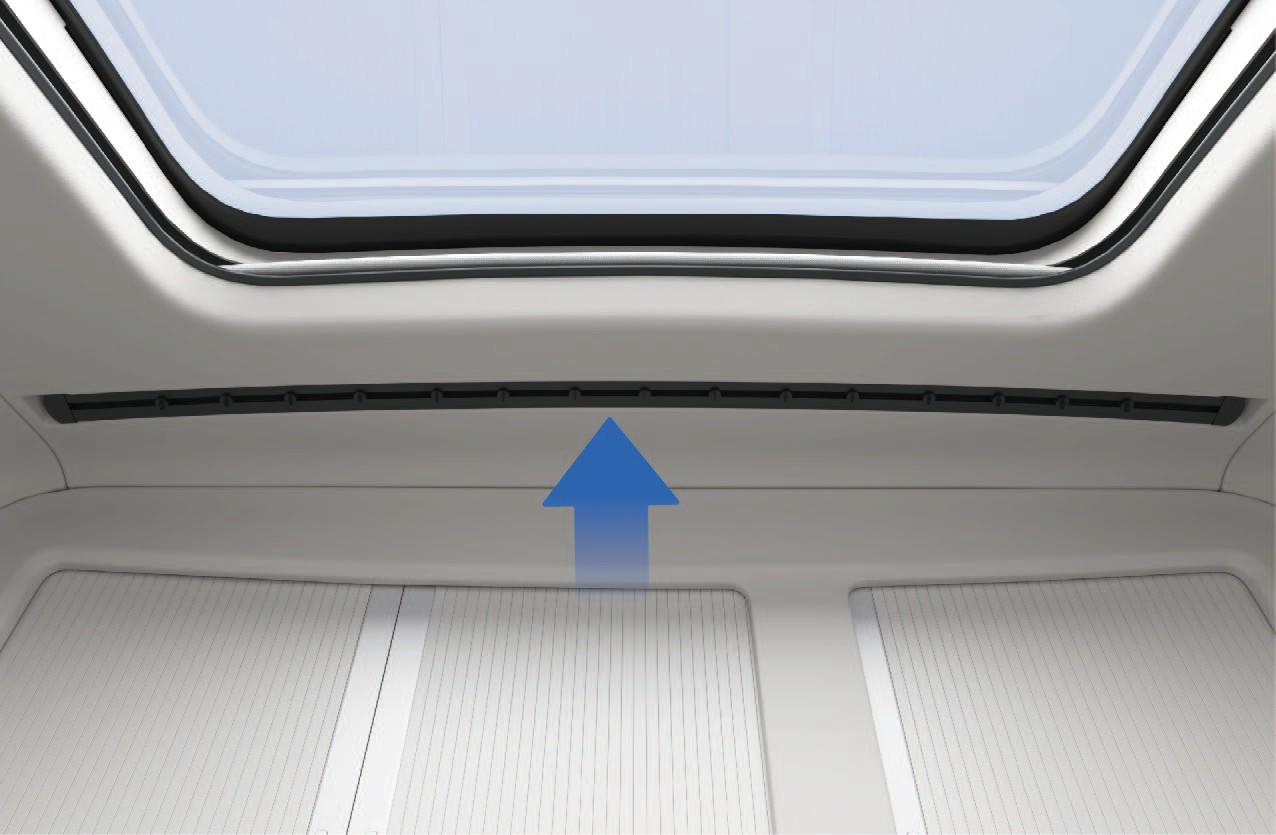

Prowadnice zasłon są zamontowane w suficie nad strefą kuszetki. Zasłony prywatności można mocować do prowadnic w razie potrzeby.

Zasłona prywatności kuszetki*

Po zamontowaniu zasłony można zaciągnąć przez strefę kuszetki, aby zapewnić prywatność i zablokować dostęp światła słonecznego podczas odpoczynku.

↑ Góra

3.D.2Środki ostrożności

Uwaga

Nie wolno ciągnąć zasłony prywatności z dużą siłą, aby nie spowodować jej upadku.

↑ Góra

3.EPanoramiczny dach

Dostęp do pojazdu

↑ Góra

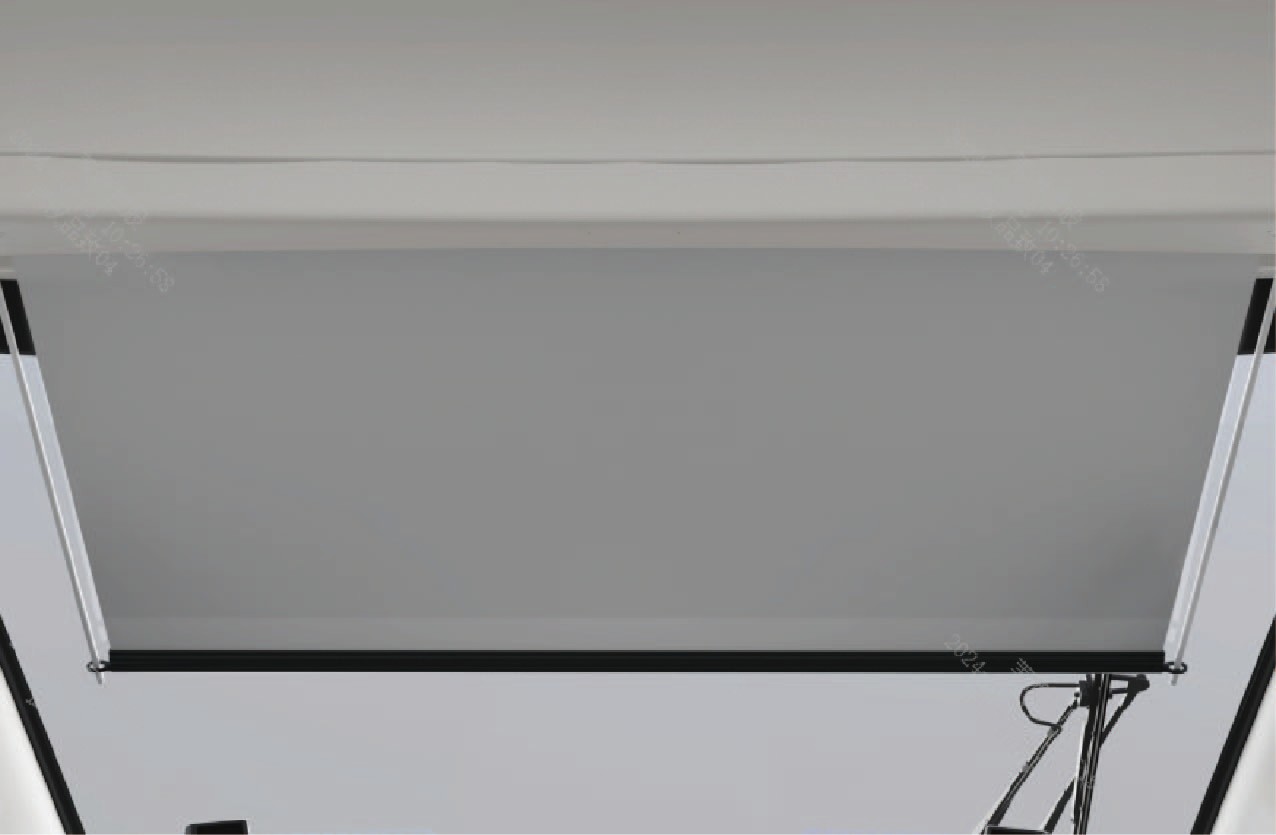

Pojazd jest wyposażony w panoramiczny dach i elektryczną roletę. Panoramiczny dach jest stały i nie można go otwierać. Umożliwia wpadanie naturalnego światła do kabiny i zapewnia widok na zewnątrz. Roletę można otwierać lub zamykać, aby w razie potrzeby zablokować dostęp światła słonecznego.

3.E.1Instrukcja obsługi

Roletą panoramicznego dachu można sterować za pomocą ekranu informacyjnego pojazdu.

Środki ostrożności

Uwaga
↑ Góra

3.FElektryczna roleta szyby przedniej

Dostęp do pojazdu

↑ Góra

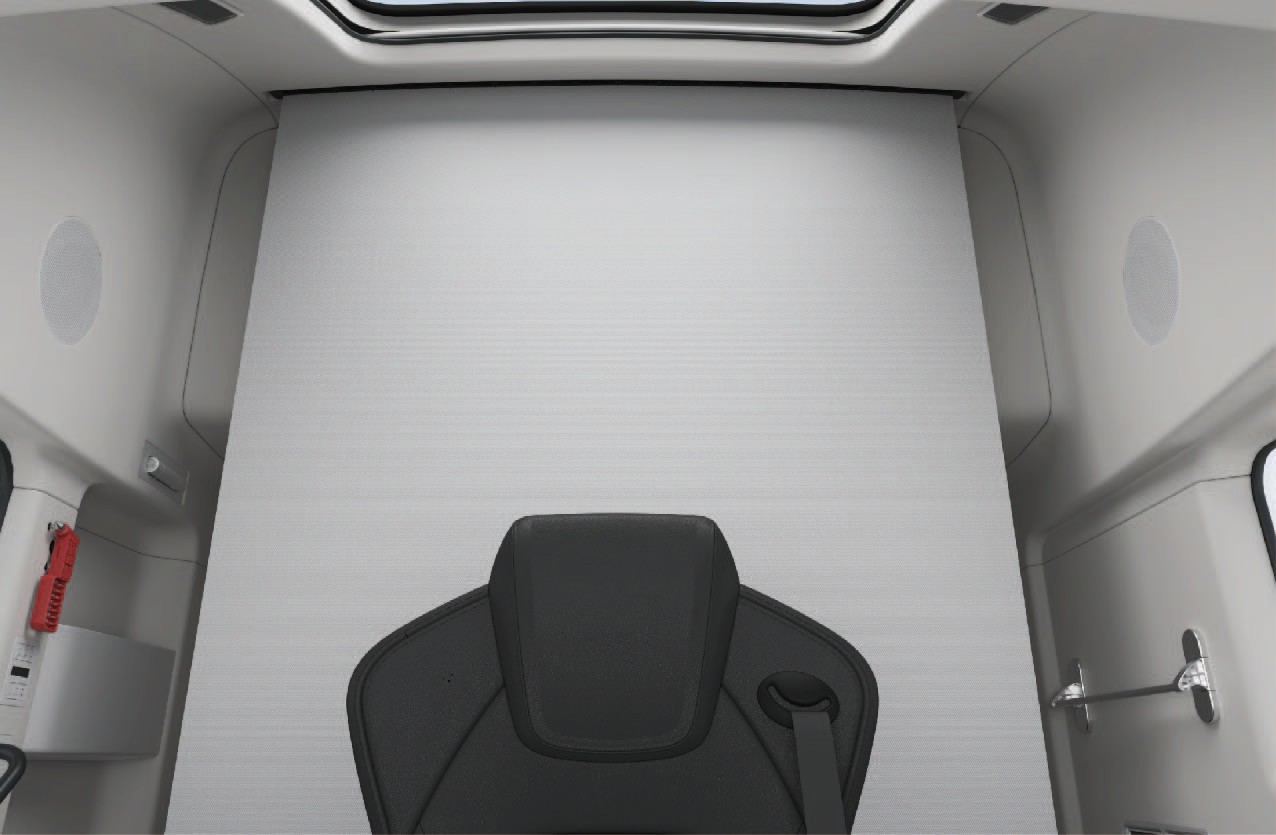

Podczas jazdy w kierunku silnego słońca elektryczna roleta szyby przedniej może być używana do redukcji oślepienia i poprawy komfortu jazdy.

3.F.1Instrukcja obsługi

Elektryczną roletą szyby przedniej można sterować za pomocą przełączników sterowania umieszczonych po lewej stronie tablicy przyrządów.

  1. Przełącznik opuszczania rolety

Nacisnąć i przytrzymać ten przełącznik, aby opuścić roletę szyby przedniej. Zwolnić przełącznik, aby zatrzymać ruch.

  1. Przełącznik podnoszenia rolety

Nacisnąć i przytrzymać ten przełącznik, aby podnieść roletę szyby przedniej. Zwolnić przełącznik, aby zatrzymać ruch.

  1. Środki ostrożności

Uwaga

Nie wolno ręcznie ciągnąć elektrycznej rolety szyby przedniej, aby uniknąć jej uszkodzenia.

Notatka

Używając rolety, należy upewnić się, że nie ogranicza ona widoczności podczas jazdy.

↑ Góra

3.GKuszetka wewnętrzna

Dostęp do pojazdu

↑ Góra

W pojeździe znajdują się kuszetki, na których kierowca i pasażerowie mogą odpoczywać.

3.G.1Instrukcja obsługi

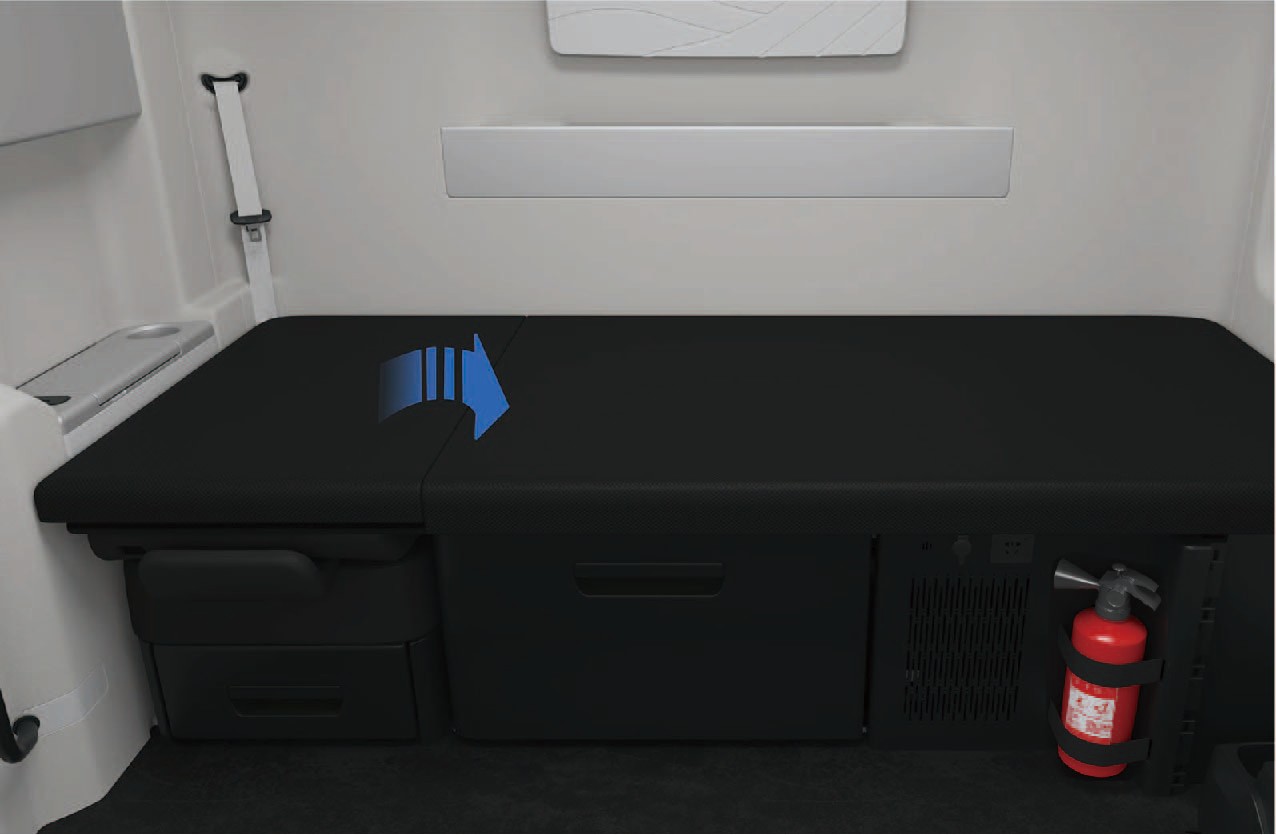

Górna prawa poduszka kuszetki może być ręcznie złożona i odchylona w lewo, aby zrobić miejsce dla fotela pasażera z przodu. Jeśli po prawej stronie pojazdu zamontowana jest kuszetka z regulacją wysokości, górna poduszka prawej kuszetki może być ręcznie podniesiona i zamocowana, tak aby mogła służyć jako zagłówek kuszetki dostępny w wielu pozycjach. Aby opuścić kuszetkę, należy podnieść górną poduszkę prawej kuszetki do najwyższej pozycji i zwolnić.

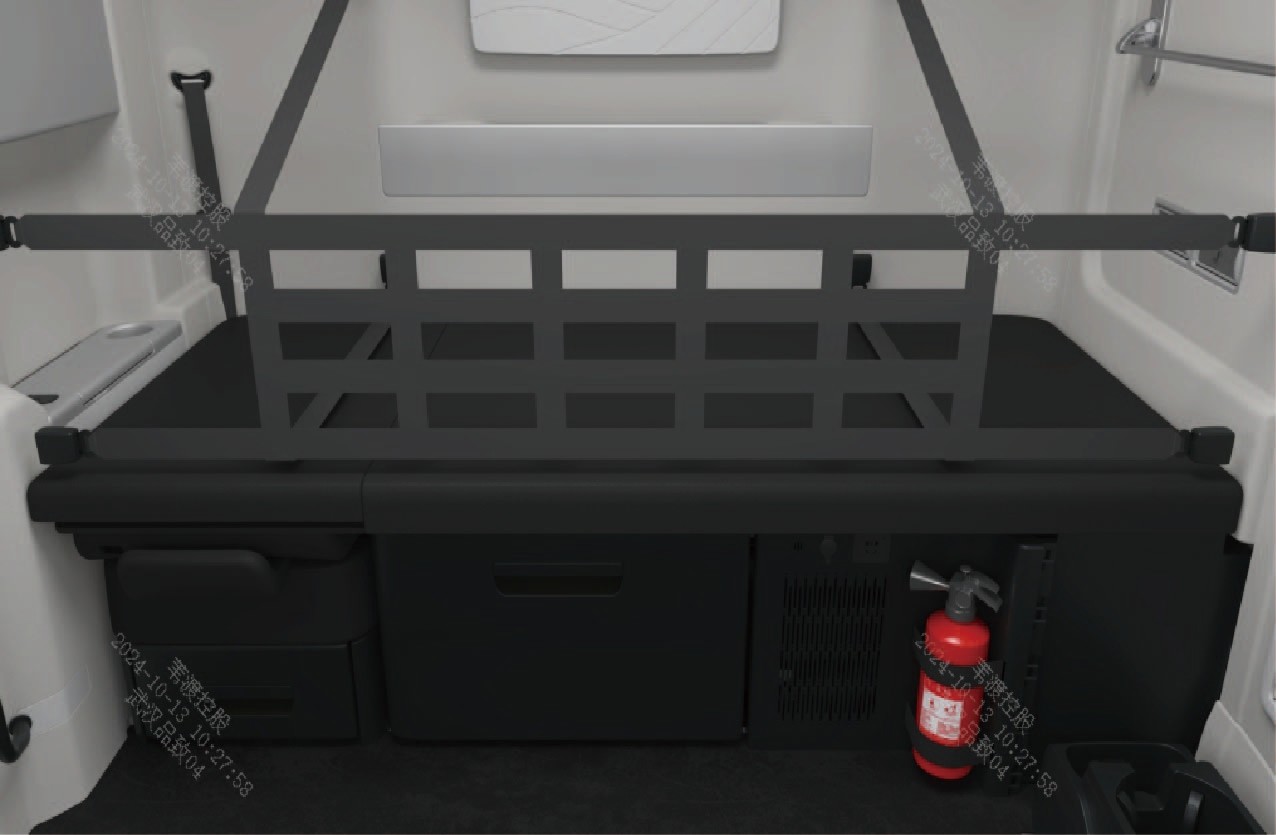

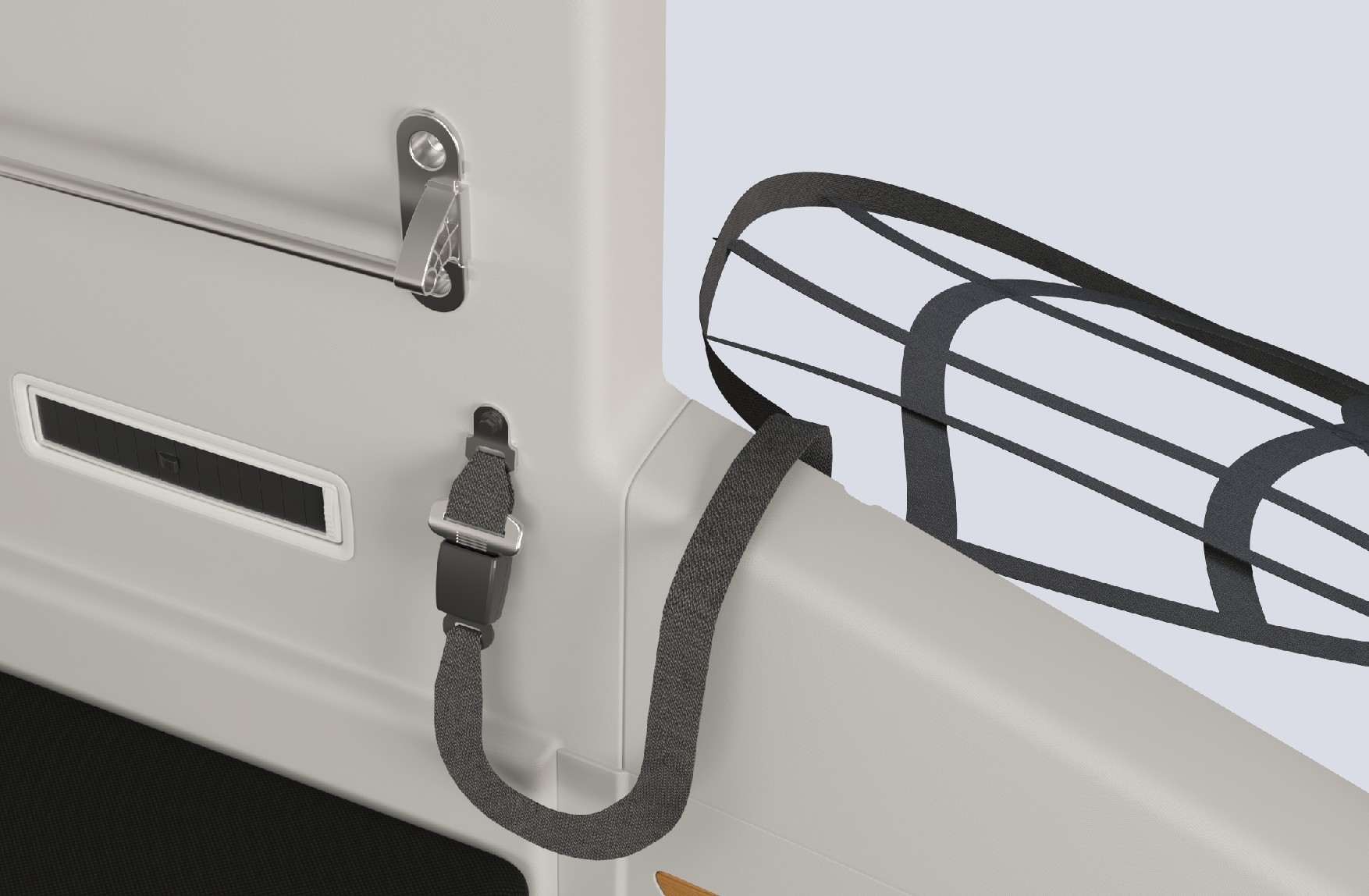

Siatka ochronna kuszetki

Pojazd jest wyposażony w siatkę ochronną kuszetki. Przed użyciem kuszetki należy rozłożyć siatkę ochronną zgodnie z ilustracją, a następnie włożyć 8 języczków w lewej, prawej i tylnej ścianie kuszetki w 8 zatrzasków na lewym, prawym i tylnym końcu siatki ochronnej, aby zablokować siatkę na miejscu.

Uwaga
↑ Góra

3.HLusterko wsteczne

Dostęp do pojazdu

↑ Góra

W pojeździe zamontowane są fizyczne lusterka wsteczne zapewniające kierowcy efektywne pole widzenia podczas jazdy.

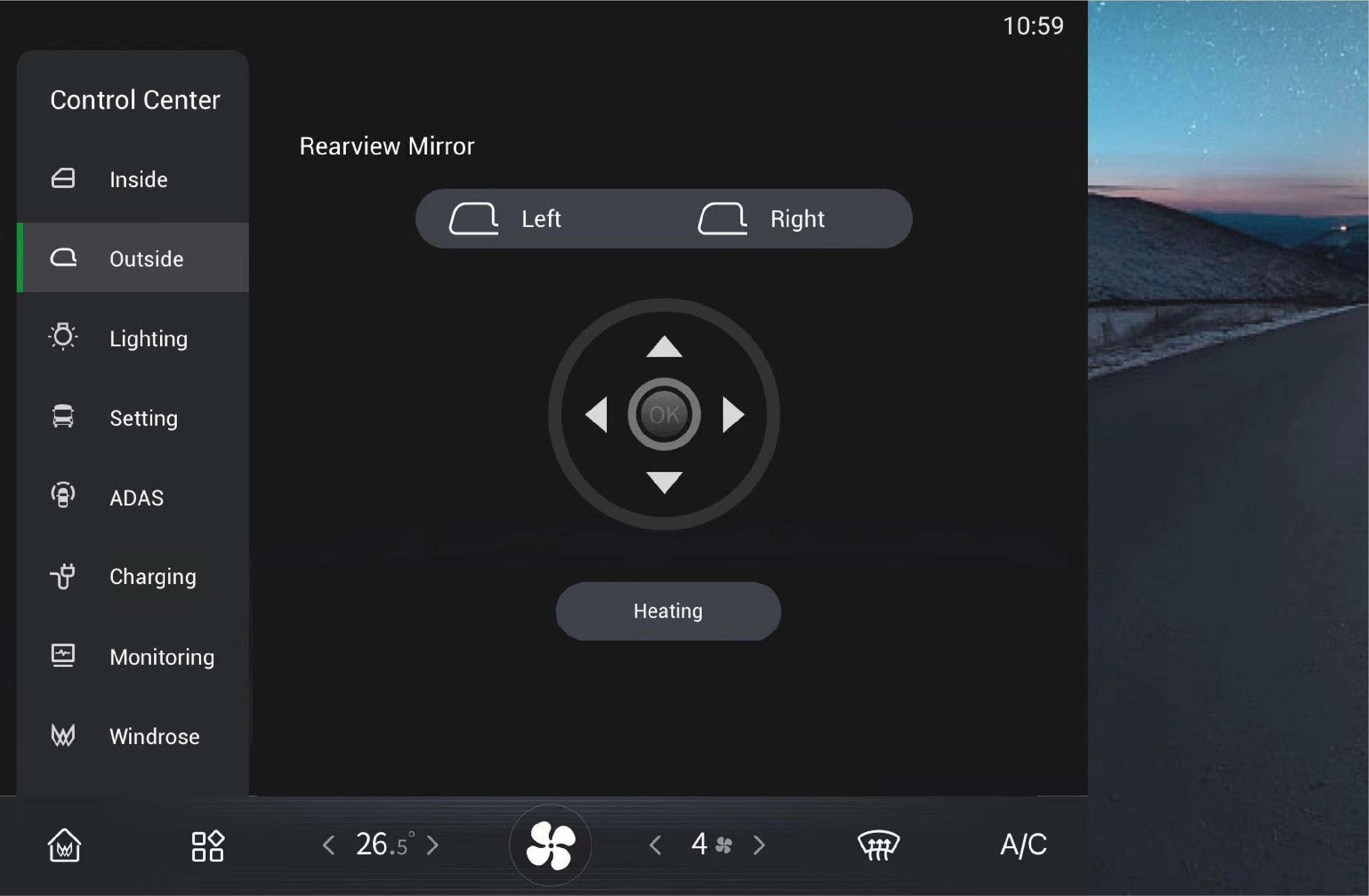

Fizyczne lusterka wsteczne można regulować, wybierając „Centrum sterowania" i przełączając na interfejs „Na zewnątrz" na ekranie informacyjnym pojazdu na tablicy przyrządów.

Kliknąć, aby oddzielnie wybrać i wyregulować lewe/prawe fizyczne lusterka wsteczne.

Kliknąć, aby wybrać tę opcję; fizyczne lusterka wsteczne zostaną

podgrzane w celu odmrożenia i odparowania. Kliknąć ponownie, aby wyłączyć, lub

zostanie automatycznie wyłączone po odłączeniu zasilania.

Ostrzeżenie

3.IUchwyt na kubek

Dostęp do pojazdu

↑ Góra

Uchwyty na kubki są umieszczone odpowiednio po lewej i prawej stronie tablicy przyrządów, a także na podłokietniku fotela pasażera z przodu, dzięki czemu można w nich umieścić kubek z wodą lub pojemnik z napojem.

3.I.1Środki ostrożności

Ostrzeżenie

Nie wolno umieszczać w uchwycie gorących napojów bez szczelnego zamknięcia. W przeciwnym razie mogą się rozlać podczas jazdy po wyboistej drodze, powodując obrażenia ciała lub uszkodzenie podzespołów pojazdu.

Notatka
↑ Góra

3.JPopielniczka

Dostęp do pojazdu

↑ Góra

W pojeździe znajduje się popielniczka służąca do przechowywania niedopałków i popiołu.


3.J.1 Instrukcja obsługi

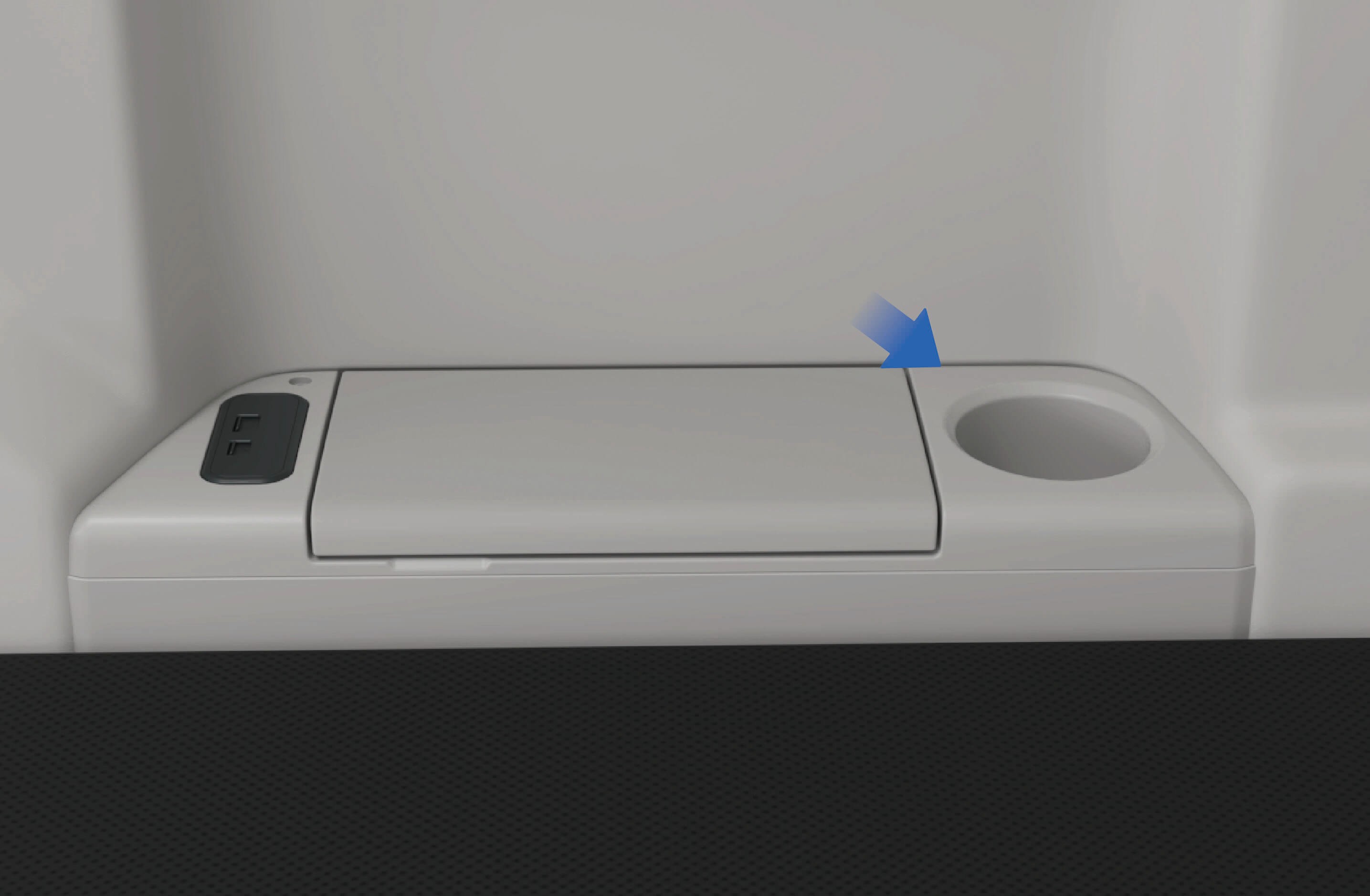

Popielniczka jest zamontowana w uchwycie na kubek po prawej stronie tablicy przyrządów. Popielniczkę można przenosić w inne miejsca zgodnie z indywidualnymi potrzebami.

↑ Góra

3.J.2Środki ostrożności

Ostrzeżenie
Notatka

Po użyciu popielniczki należy koniecznie ją przykryć, aby zapobiec wysypaniu niedopałków lub popiołu.

↑ Góra

3.KBoczna skrzynka narzędziowa

Dostęp do pojazdu

↑ Góra

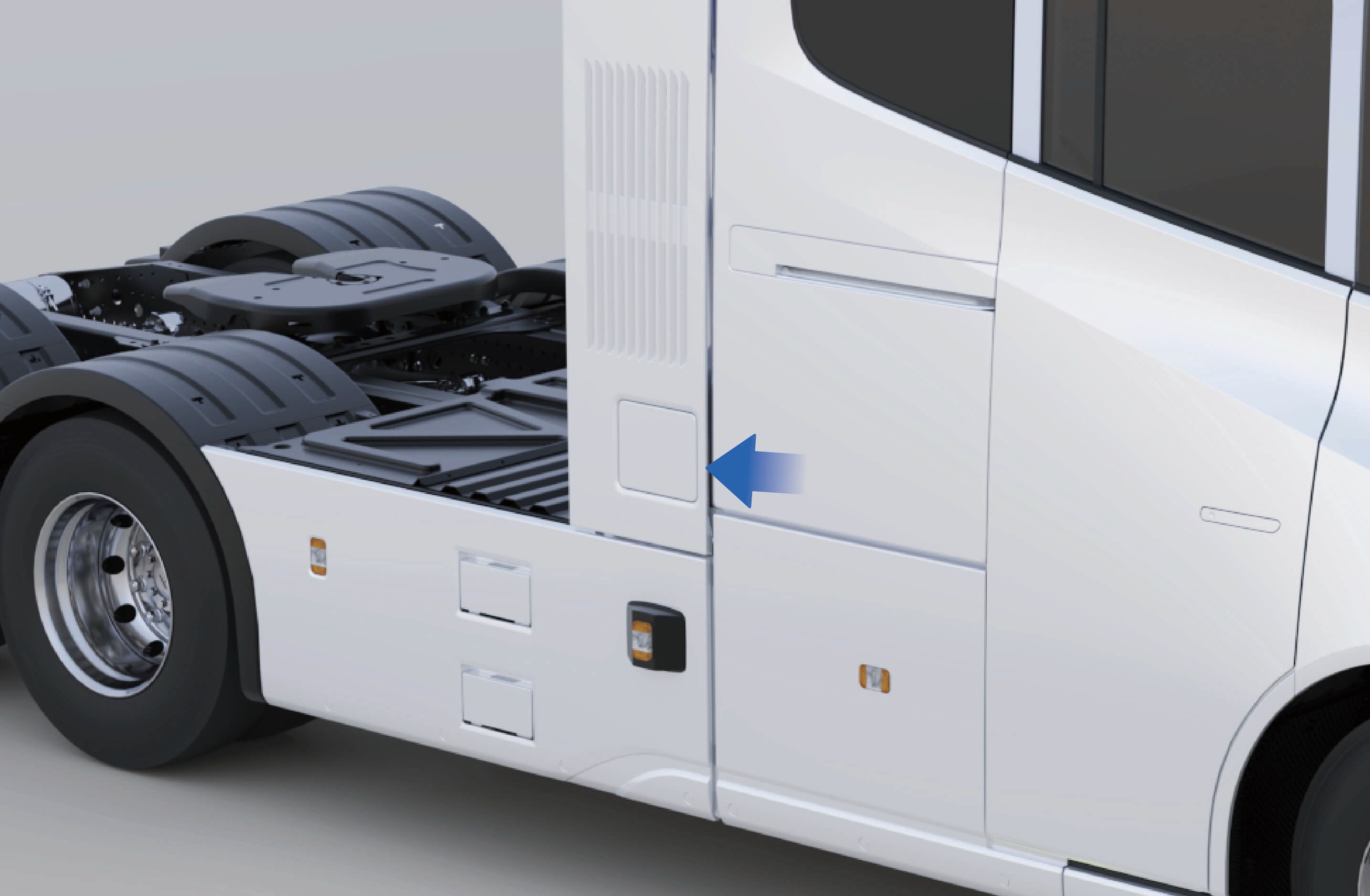

Narzędzia kierowcy pojazdu są umieszczone w skrzynce narzędziowej po lewej stronie pojazdu do użycia w nagłych przypadkach.

3.K.1Instrukcja obsługi

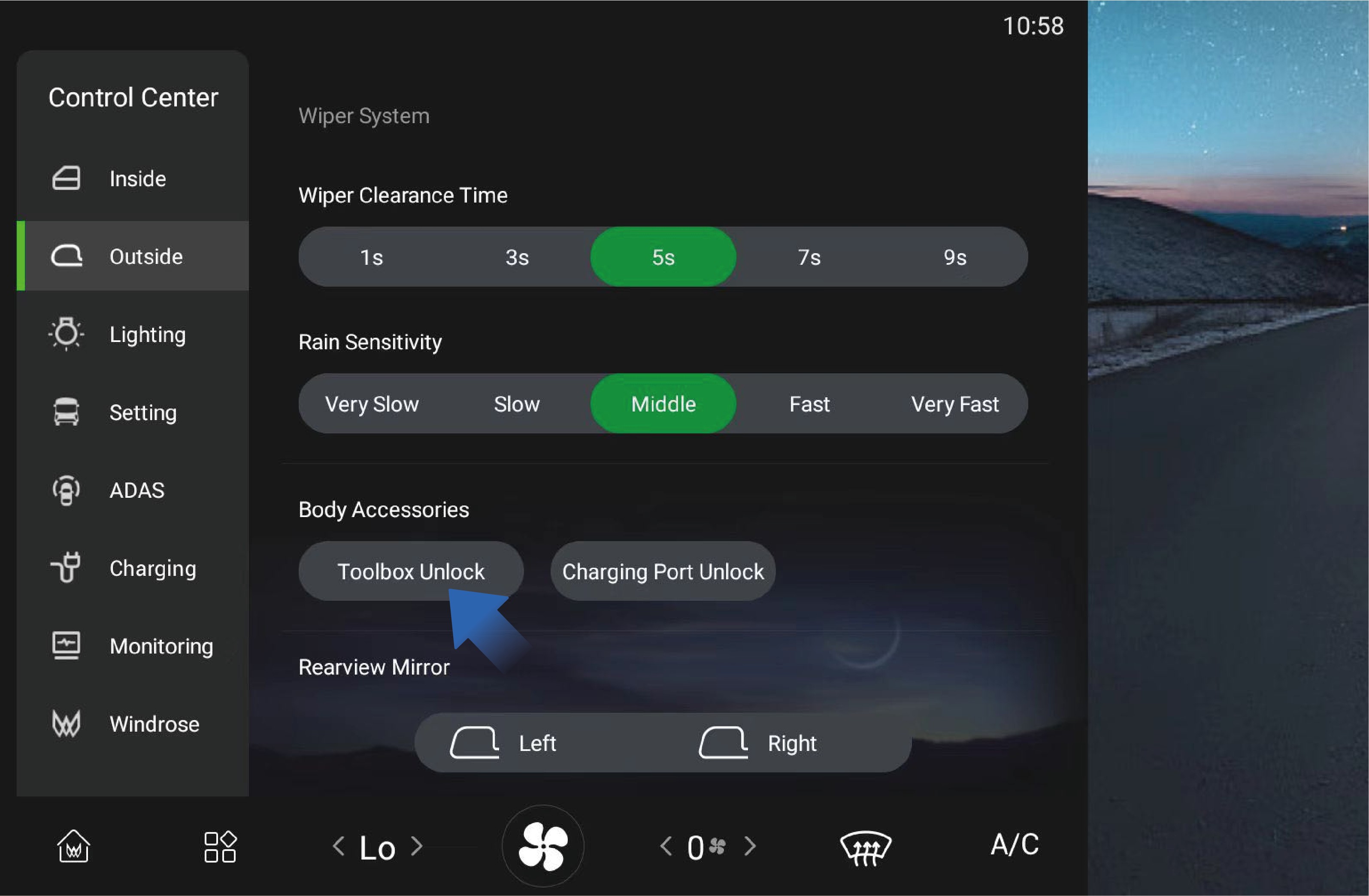

Skrzynkę narzędziową można odblokować, wybierając „Centrum sterowania", przełączając na interfejs „Na zewnątrz" i klikając przycisk „Odblokuj skrzynkę narzędziową" na ekranie informacyjnym pojazdu na tablicy przyrządów. Skrzynka narzędziowa jest zamykana ręcznie z zewnątrz pojazdu.

W skrzynce narzędziowej znajduje się lampka, która zapala się automatycznie po otwarciu skrzynki i gaśnie automatycznie po jej zamknięciu.

↑ Góra


3.K.2 Środki ostrożności

Ostrzeżenie

Podczas jazdy należy trzymać skrzynkę narzędziową zamkniętą, aby uniknąć wypadków.

↑ Góra

3.LSchowki wewnętrzne

Dostęp do pojazdu

↑ Góra

W pojeździe znajduje się wiele schowków umożliwiających przechowywanie przedmiotów różnych rozmiarów.

3.L.1Instrukcja obsługi

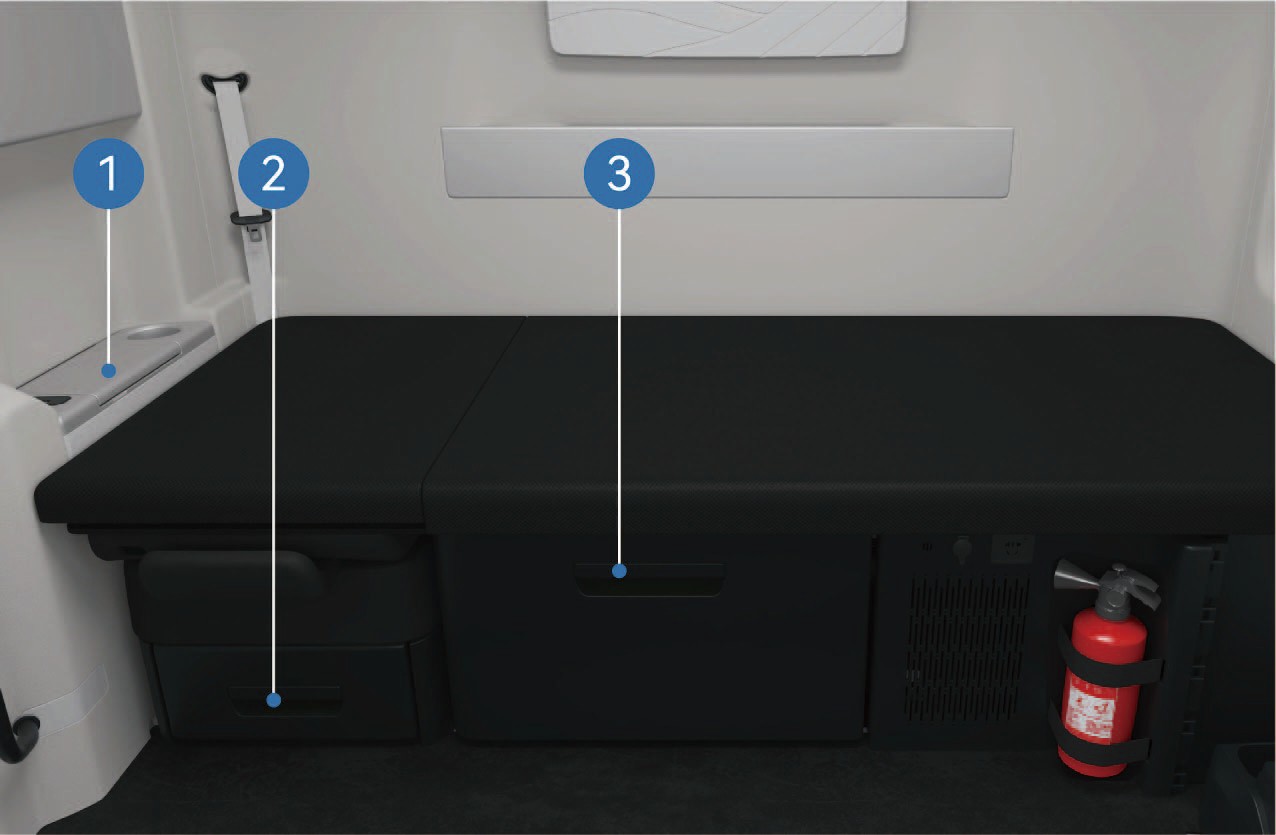

W dolnej prawej części tablicy przyrządów znajduje się schowek, w którym można przechowywać przedmioty.

  1. Schowek po prawej stronie fotela pasażera z przodu

  2. Schowek pod fotelem pasażera z przodu

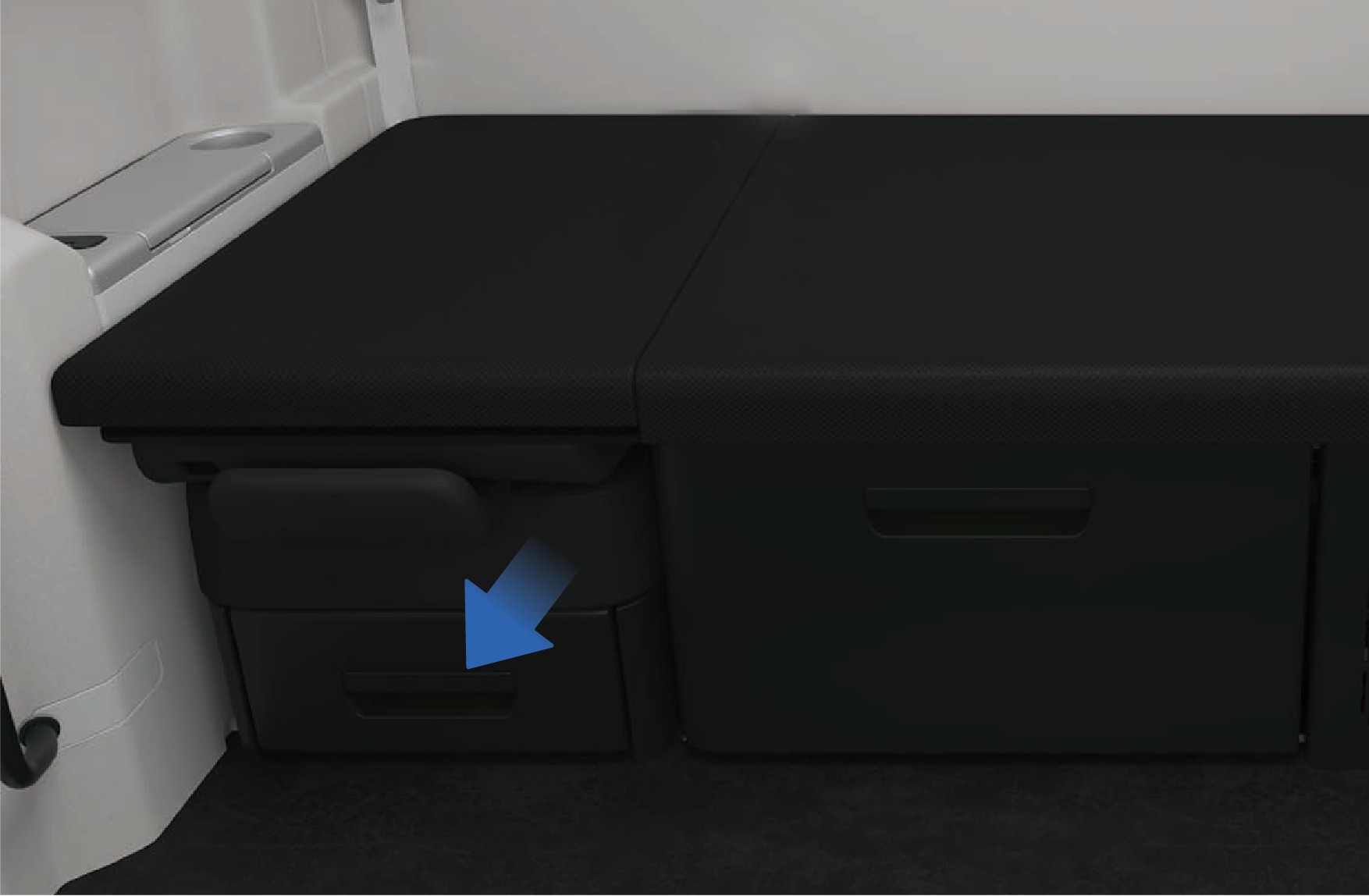

  3. Schowek pod kuszetką

Schowki można znaleźć pod kuszetką i fotelem pasażera z przodu. Można je wysunąć do użytku. Schowek po prawej stronie fotela pasażera z przodu służy do przechowywania mniejszych przedmiotów.

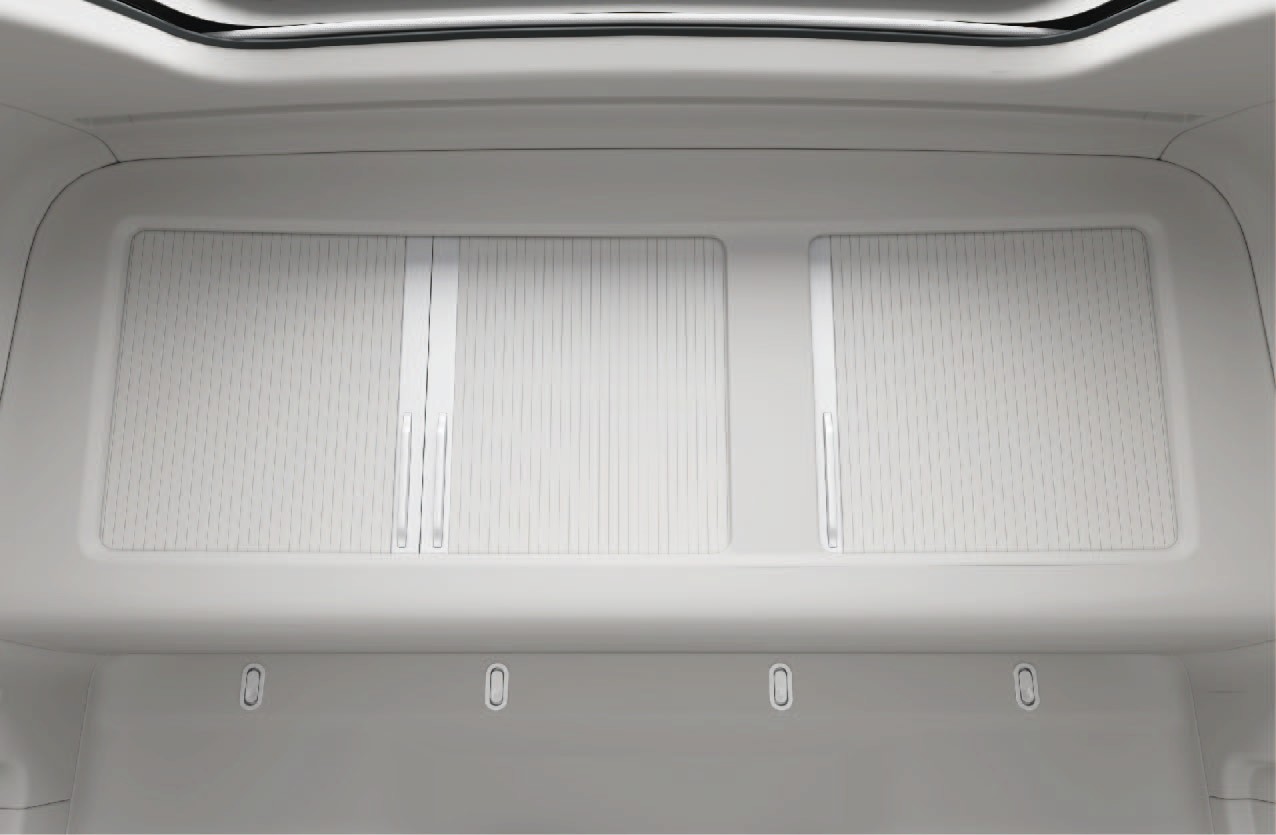

Nad kuszetką znajduje się schowek. Lampka w schowku zapala się automatycznie po jego otwarciu i gaśnie automatycznie po zamknięciu. Maksymalna nośność dużego schowka nad kuszetką wynosi 25 kg, a małego schowka 15 kg.

W pojazdach bez AR-HUD w miejscu AR-HUD znajduje się schowek, w którym można umieszczać mniejsze przedmioty. Należy umieszczać w nim lekkie i małe przedmioty, a nie ostre obiekty, aby uniknąć uszkodzenia wewnętrznej tapicerki schowka.

↑ Góra

3.L.2Środki ostrożności

Notatka

Przed jazdą należy upewnić się, że schowki są zamknięte, aby uniknąć uszkodzenia przedmiotów lub obrażeń ciała, gdy przedmioty spadną z wysokości podczas jazdy.

↑ Góra

3.MSiatka na bagaż

Dostęp do pojazdu

↑ Góra

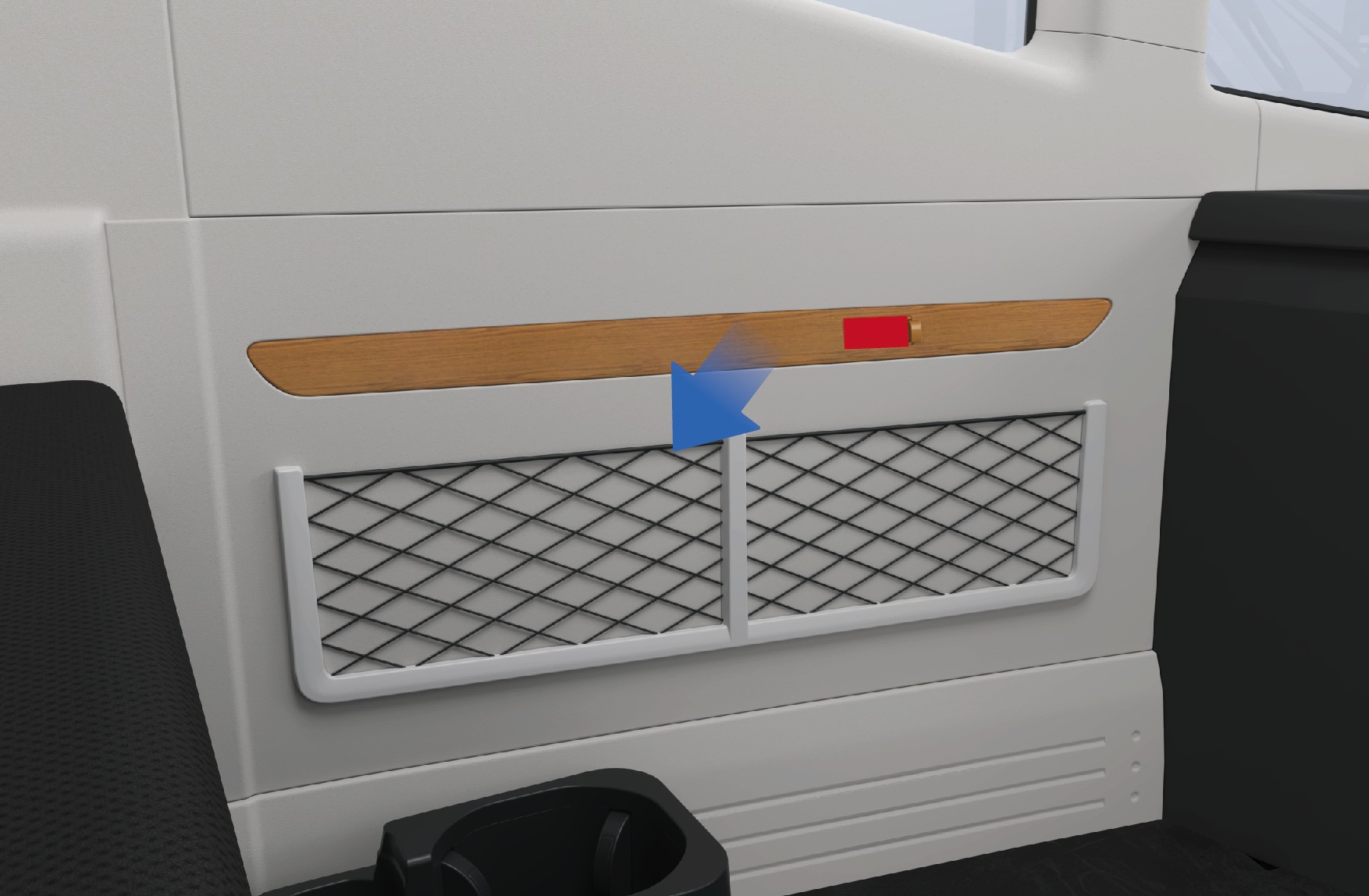

W dolnej lewej części pojazdu znajduje się siatka na bagaż służąca do przechowywania mniejszych przedmiotów.

3.M.1Instrukcja obsługi

↑ Góra


3.M.2 Środki ostrożności

Notatka

Nie wolno umieszczać w siatce ostrych przedmiotów, aby uniknąć jej uszkodzenia lub obrażeń kierowcy.

3.NUchwyt na gazety i czasopisma

Dostęp do pojazdu

↑ Góra

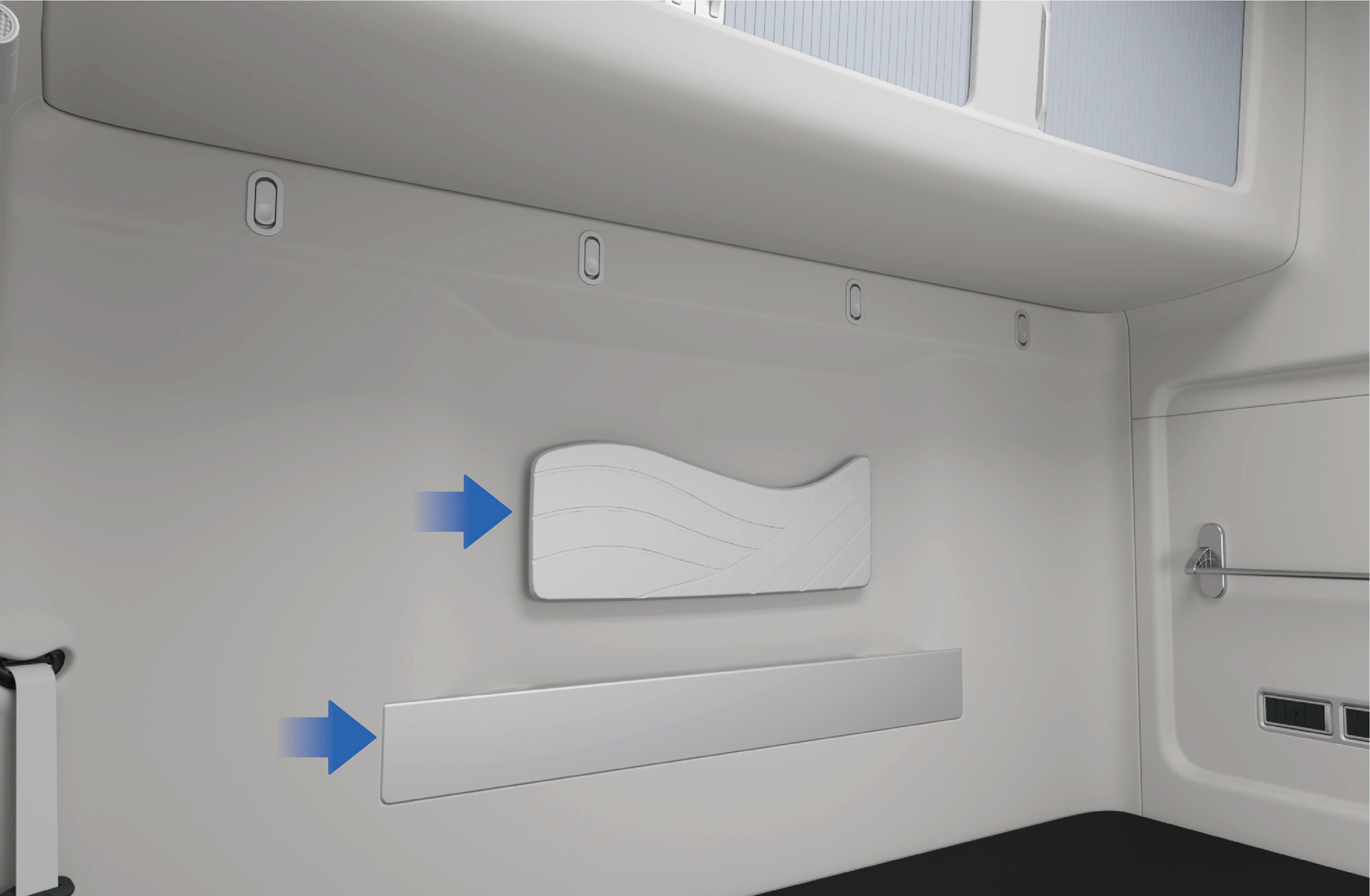

Na oparciu fotela kierowcy znajduje się kieszeń na gazety i czasopisma, w której można przechowywać drobne przedmioty takie jak gazety i mapy.

Obok kuszetki znajduje się uchwyt na gazety i czasopisma, w którym można przechowywać gazety, czasopisma i inne przedmioty.

kuszetki

3.N.1Środki ostrożności

Notatka

Uchwyt na gazety i czasopisma przymocowany do kuszetki służy wyłącznie do przechowywania gazet i czasopism. Małe przedmioty umieszczone w kieszeni mogą nie dać się wyjąć.

↑ Góra

3.OHaczyk na ubrania

Dostęp do pojazdu

↑ Góra

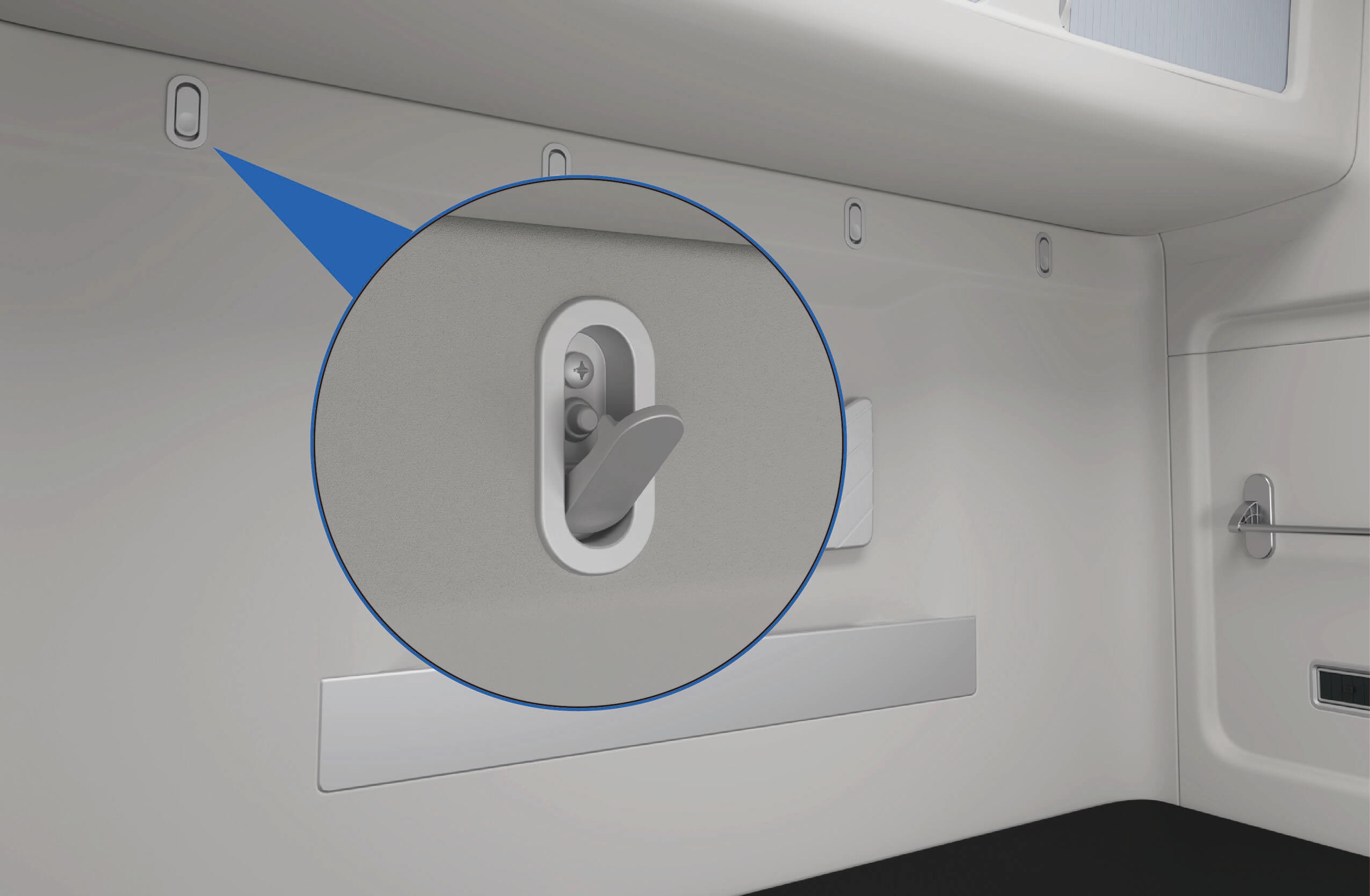

Nad kuszetką znajduje się haczyk na ubrania służący do wieszania odzieży.

3.O.1Instrukcja obsługi

↑ Góra


3.O.2 Środki ostrożności

Notatka

Na haczyk na ubrania można wieszać wyłącznie lekką odzież lub nakrycia głowy itp. Nie wolno wieszać ciężkich przedmiotów.

3.PWieszak

Dostęp do pojazdu

↑ Góra

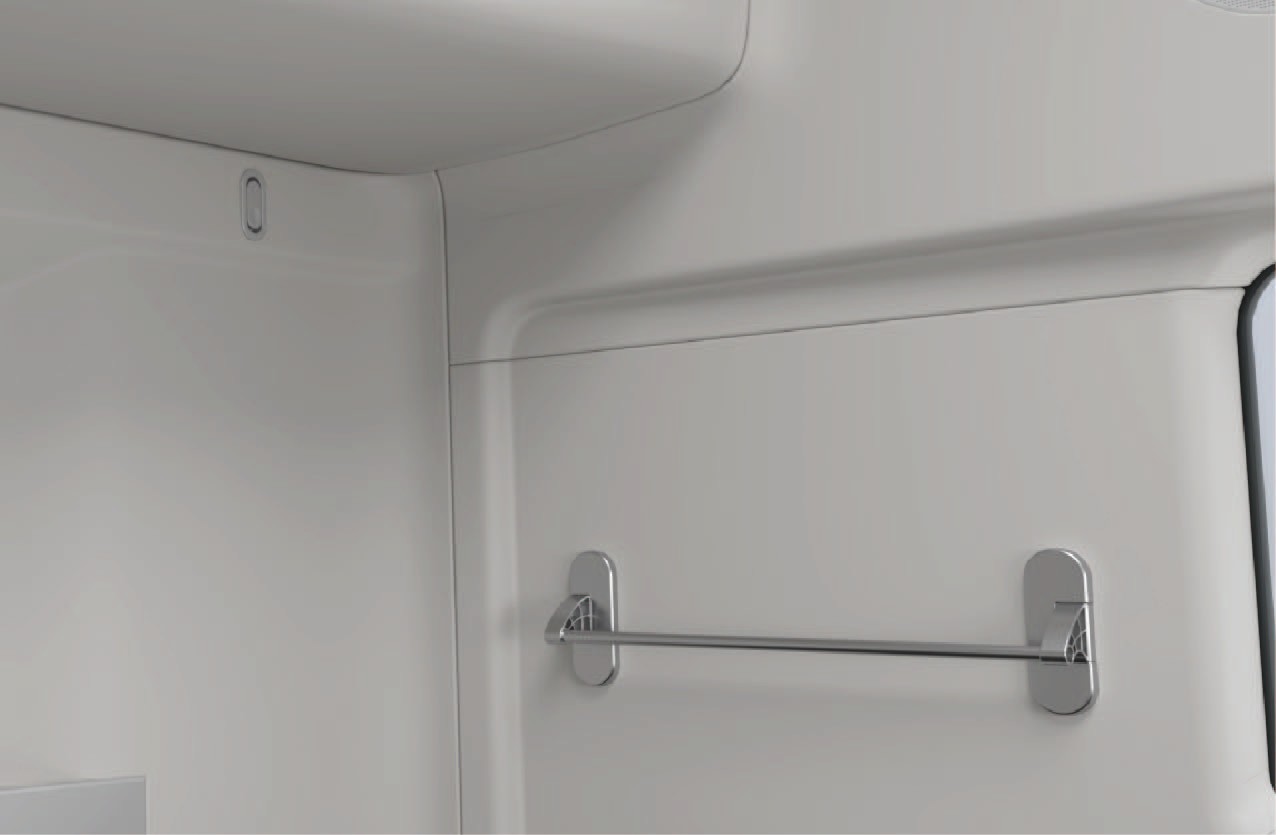

Po boku kuszetki znajduje się wieszak, na którym można wieszać ręczniki lub drobną odzież.

3.P.1Instrukcja obsługi

↑ Góra


3.P.2 Środki ostrożności

Notatka

Wieszak może być używany wyłącznie do wieszania suchych ręczników lub drobnej odzieży. Nie wolno wieszać ciężkich przedmiotów, aby uniknąć uszkodzenia wieszaka i spowodowania wypadków.

3.QŁadowanie USB

Dostęp do pojazdu

↑ Góra

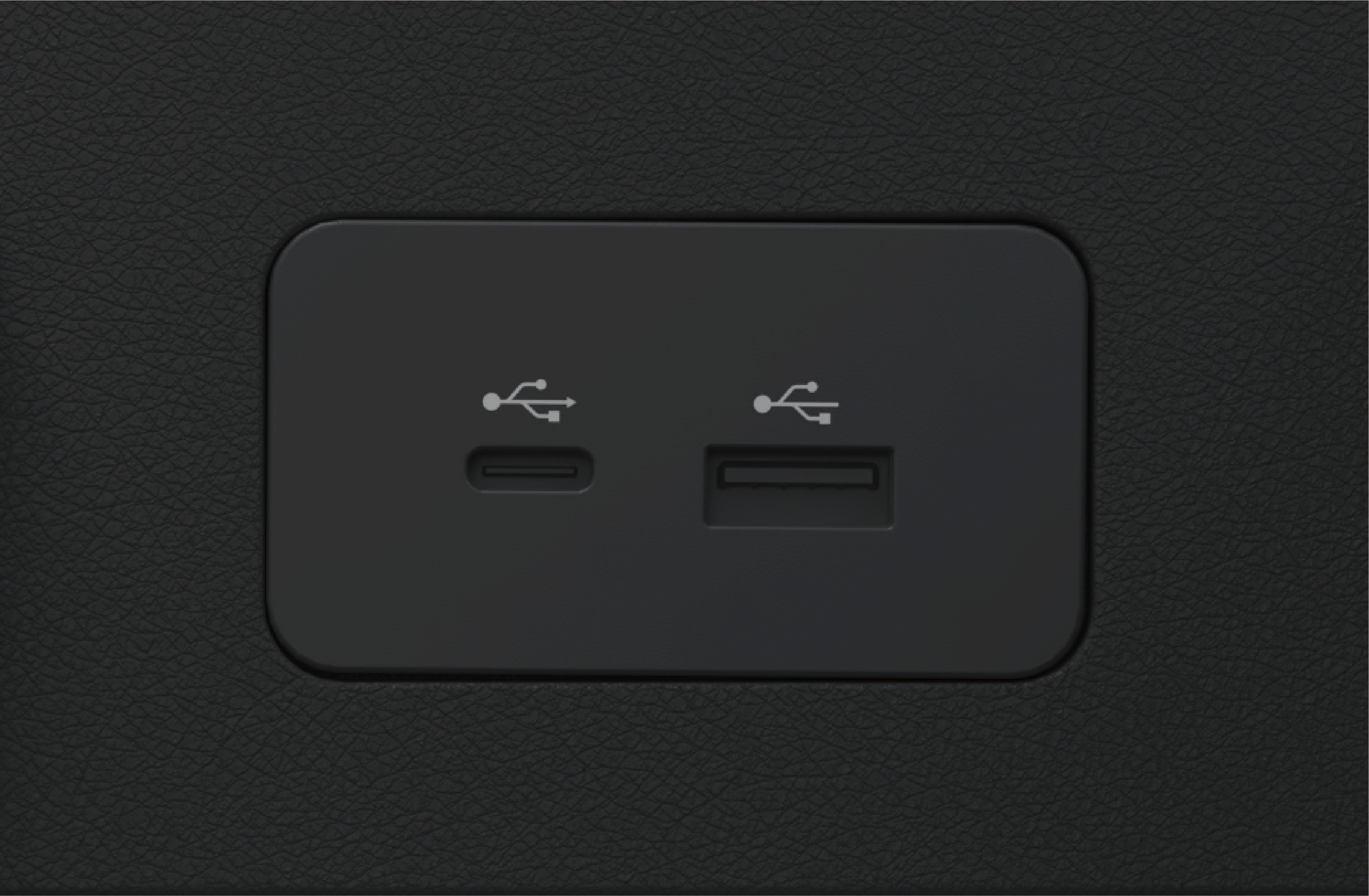

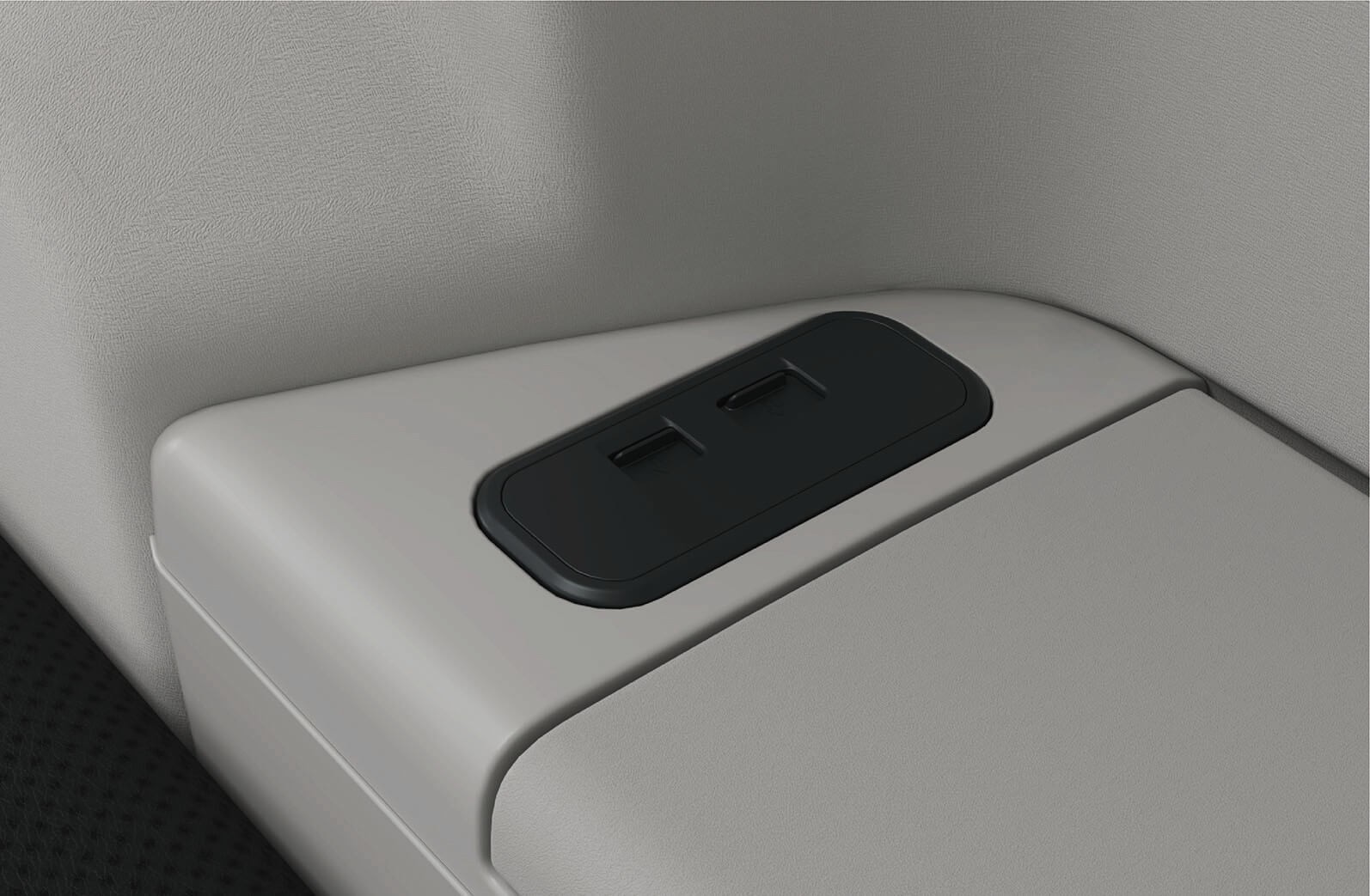

Pojazd jest wyposażony w porty USB umieszczone odpowiednio na lewej tablicy przyrządów i na podłokietniku fotela pasażera z przodu. Porty USB można używać do ładowania telefonu komórkowego z mocą ładowania 15W. Obsługiwane są porty typu C i typu A.

3.Q.1Instrukcja obsługi

↑ Góra

3.Q.2Środki ostrożności

Ostrzeżenie

Nigdy nie wolno rozlewać cieczy w okolicach portu.

Uwaga

Podłączone urządzenia mogą się nagrzewać podczas ładowania. Należy upewnić się, że nagrzewające się urządzenia nie zagrożą bezpieczeństwu osób ani nie spowodują szkód majątkowych.

↑ Góra

3.RBezprzewodowe ładowanie telefonu

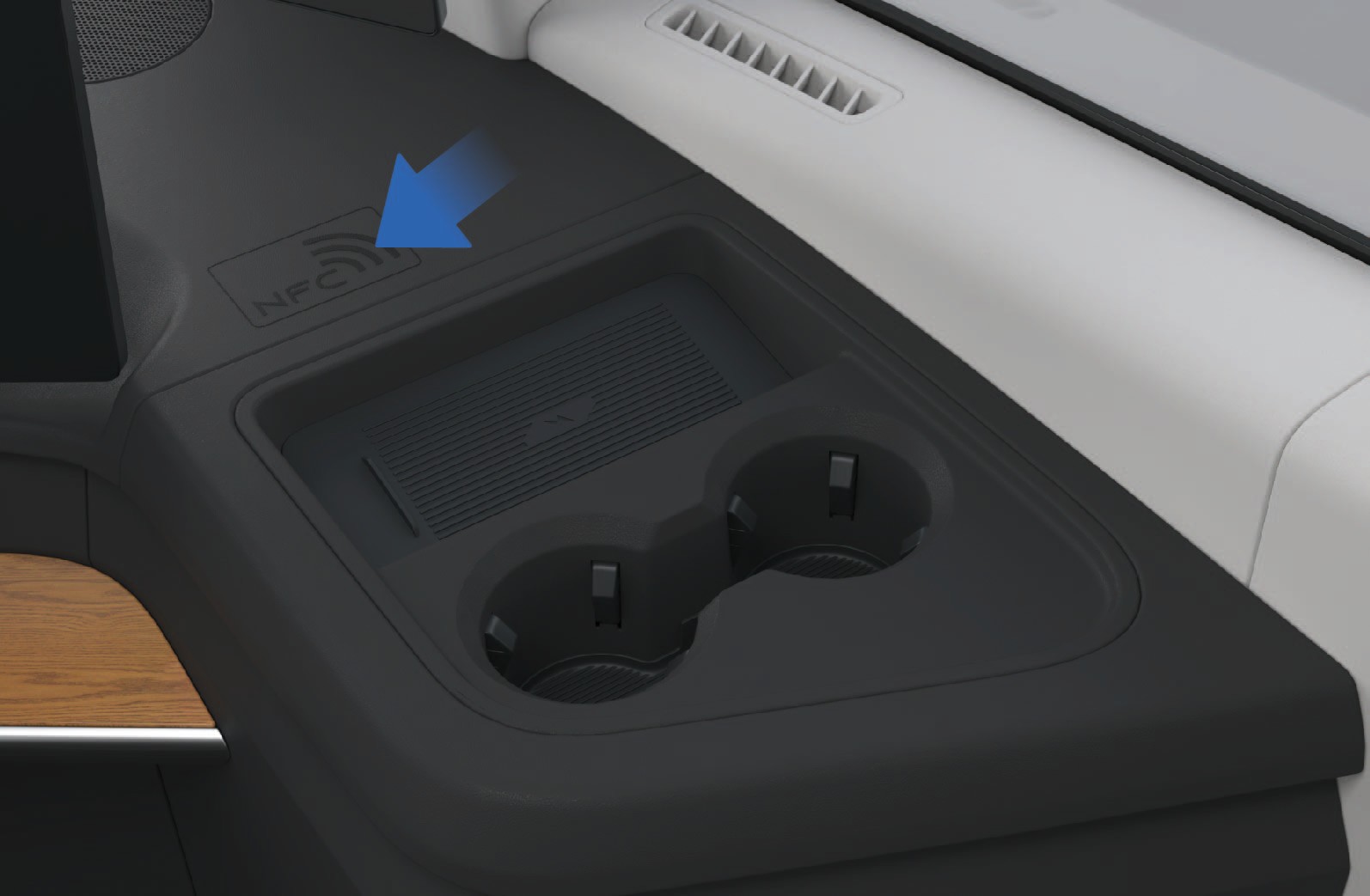

Prawa tablica przyrządów jest wyposażona w urządzenie do bezprzewodowego ładowania, które umożliwia bezprzewodowe ładowanie telefonów komórkowych z mocą ładowania 15W.

↑ Góra


3.R.2 Środki ostrożności

Ostrzeżenie

Nie wolno umieszczać w strefie indukcyjnej ładowania bezprzewodowego przedmiotów zawierających elementy metalowe razem z telefonem komórkowym, w przeciwnym razie przedmioty zawierające elementy metalowe mogą się nagrzać lub ulec uszkodzeniu, powodując wypadek bezpieczeństwa.

Podczas ładowania należy umieścić telefon komórkowy ekranem do góry w

strefie indukcyjnej ładowania bezprzewodowego.

↑ Góra

3.R.1Instrukcja obsługi

Diagram przedstawia boczny panel pojazdu z dwoma czarnymi plastikowymi przegródkami: jedną na telefon i jedną na tablet, obie wyposażone w podkładki do bezprzewodowego ładowania. Treść generowana przez sztuczną inteligencję może być nieprawidłowa.

Uwaga
Notatka

strefa indukcyjna ostygnie przed ponowną próbą. Jeśli ładowanie nadal

jest niemożliwe, należy skontaktować się z autoryzowanym centrum serwisowym Windrose.

↑ Góra

3.SGniazdko zasilania

Dostęp do pojazdu

↑ Góra

W lewym dolnym rogu kuszetki zamontowane są 2 zasilacze DC skonfigurowane następująco:

Napięcie znamionowe: 24V

W lewym dolnym rogu kuszetki zamontowany jest jeden inwerter i gniazdo 230V skonfigurowane następująco:

3.S.1Instrukcja obsługi

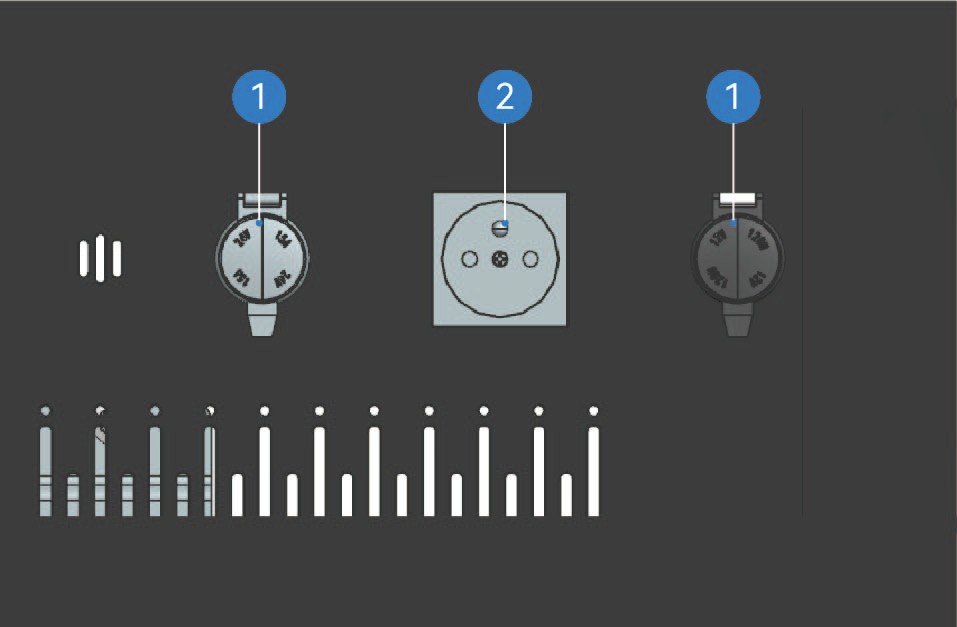

Obraz przedstawia trójpozycyjny przełącznik dla obwodu elektrycznego, z dwoma przełącznikami sterującymi zasilaniem jednego źródła światła. Treść generowana przez sztuczną inteligencję może być nieprawidłowa.

  1. Zasilacz DC

  2. Zasilacz AC

Obraz przedstawia szczegółowy zespół mechaniczny z widocznymi kołami zębatymi i rurami, prawdopodobnie część silnika lub maszyny. Treść generowana przez sztuczną inteligencję może być nieprawidłowa.

↑ Góra

3.S.2Środki ostrożności

Uwaga

Inwerter 230V może być używany wyłącznie gdy pojazd jest podłączony do wysokiego napięcia. Gdy pojazd jest wyłączony, dostępne jest wyłącznie zasilanie 12V lub 24V.

↑ Góra

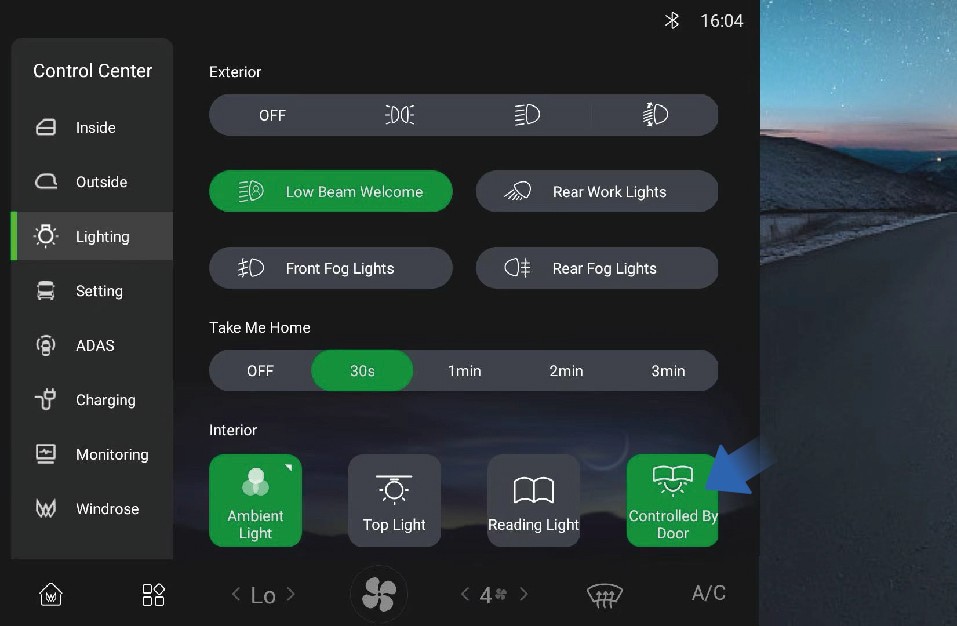

Możesz aktywować/dezaktywować funkcję WŁ./WYŁ. przy otwieraniu/zamykaniu drzwi, wybierając „Centrum sterowania", przełączając się na interfejs „Oświetlenie" i klikając przycisk „Sterowanie drzwiami" na ekranie informacyjnym pojazdu w tablicy rozdzielczej. Gdy ta funkcja jest aktywna, lampka sufitowa będzie się włączać lub wyłączać przy otwieraniu lub zamykaniu drzwi.

3.S.3Środki ostrożności

Ostrzeżenie

Podczas jazdy nocnej nie używaj przednich lampek wewnętrznych. Jasne światła wewnątrz pojazdu mogą ograniczać widoczność podczas jazdy nocnej, co może spowodować kolizję.

Instrukcja obsługi

↑ Góra

3.ULampka powitalna

↑ Góra

Pojazd ma funkcję światła powitalnego.

Oświetlenie wnętrza

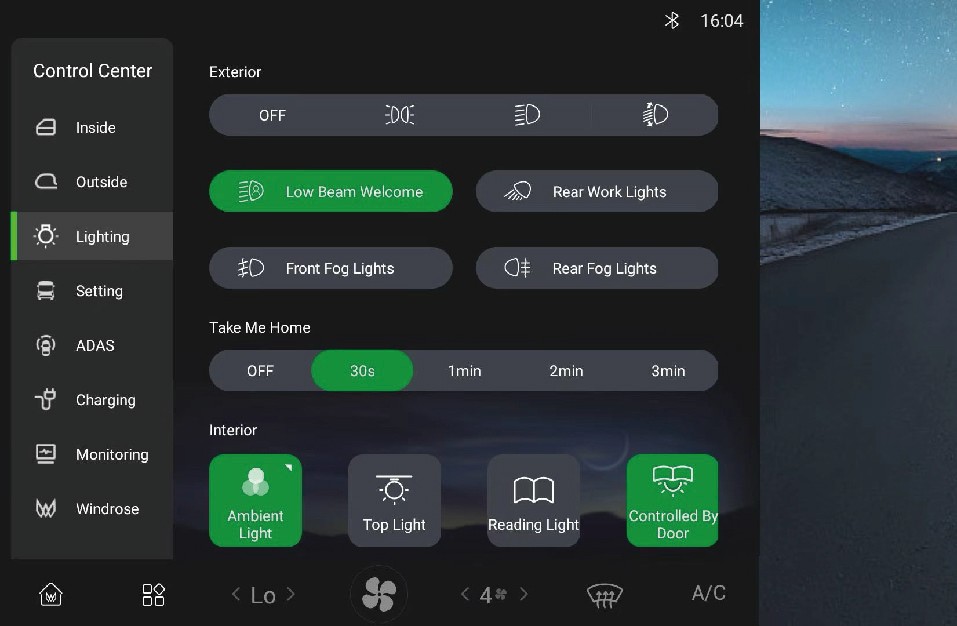

Możesz aktywować/dezaktywować funkcję powitalnego światła drogowego, wybierając „Centrum sterowania", przełączając się na interfejs „Oświetlenie" i klikając przycisk „Powitalne światło drogowe" na ekranie informacyjnym pojazdu w tablicy rozdzielczej.

Automatyczne wyłączanie świateł (Follow-me-home)


3.VLampka do czytania

↑ Góra

Oświetlenie wnętrza

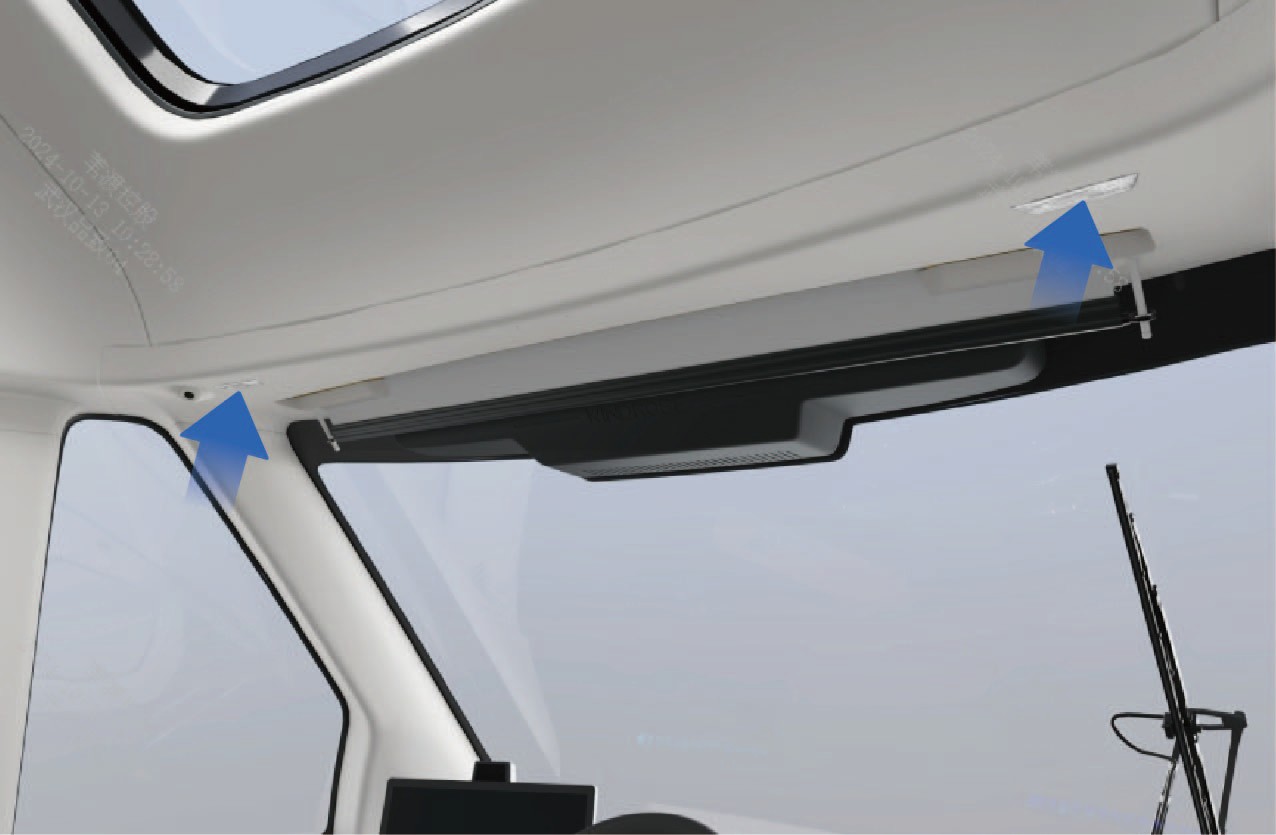

Kabina i sypialnia są wyposażone w lampki do czytania, które można włączyć, gdy potrzebne jest oświetlenie do czytania.

3.V.1Instrukcja obsługi

Lampka do czytania w kabinie

Możesz aktywować/dezaktywować funkcję automatycznego wyłączania świateł (follow-me-home), wybierając „Centrum sterowania" i przełączając się na interfejs „Oświetlenie" na ekranie informacyjnym pojazdu w tablicy rozdzielczej.

↑ Góra

3.V.2Środki ostrożności

Notatka

Czas trwania funkcji follow-me-home można ustawiać według potrzeb.

Możesz aktywować/dezaktywować lampkę do czytania, wybierając „Centrum sterowania", przełączając się na interfejs „Oświetlenie" i klikając przycisk „Lampka do czytania" na ekranie informacyjnym pojazdu.

Lampka do czytania w sypialni

Nad sypialnią znajduje się lampka do czytania, którą można wysunąć, naciskając przedni koniec w celu włączenia przełącznika. Lampka włącza się automatycznie po wysunięciu, a jej kąt można regulować według potrzeb. Po schowaniu lampki do czytania zostanie ona automatycznie wyłączona.

↑ Góra

3.V.3Środki ostrożności

Notatka

Gdy oświetlenie otoczenia jest słabe, nie włączaj lampek do czytania

↑ Góra


3.WLampka nastrojowa

↑ Góra

Oświetlenie wnętrza

podczas jazdy. W przeciwnym razie szyba czołowa może odbijać światło,

powodując niewyraźną widoczność drogi przed pojazdem, a w konsekwencji wypadek.

Pojazd jest wyposażony w lampki nastrojowe, które mogą zmieniać kolory spośród wielu dostępnych i reagować na rytm muzyki.

3.W.1Instrukcja obsługi

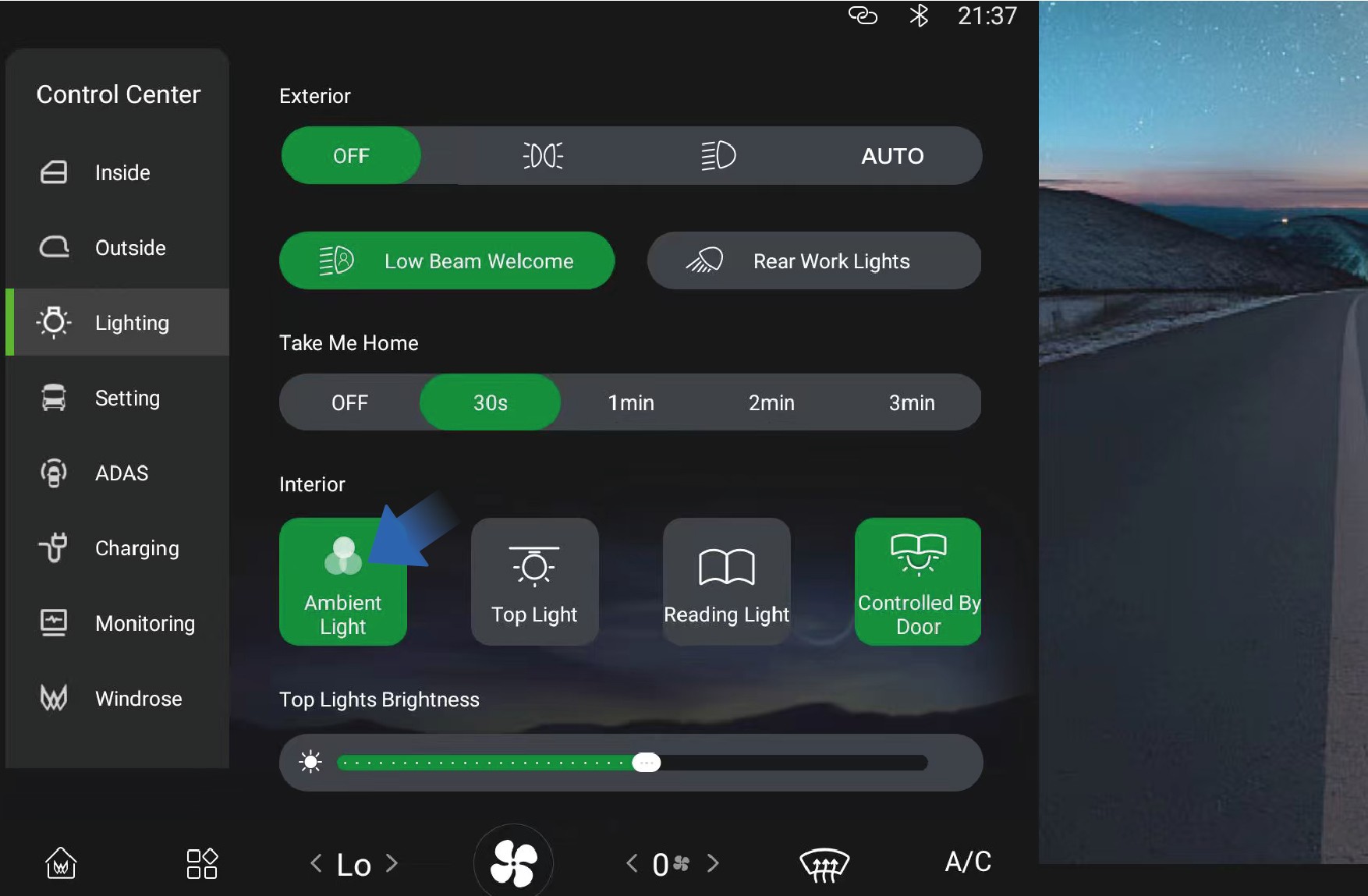

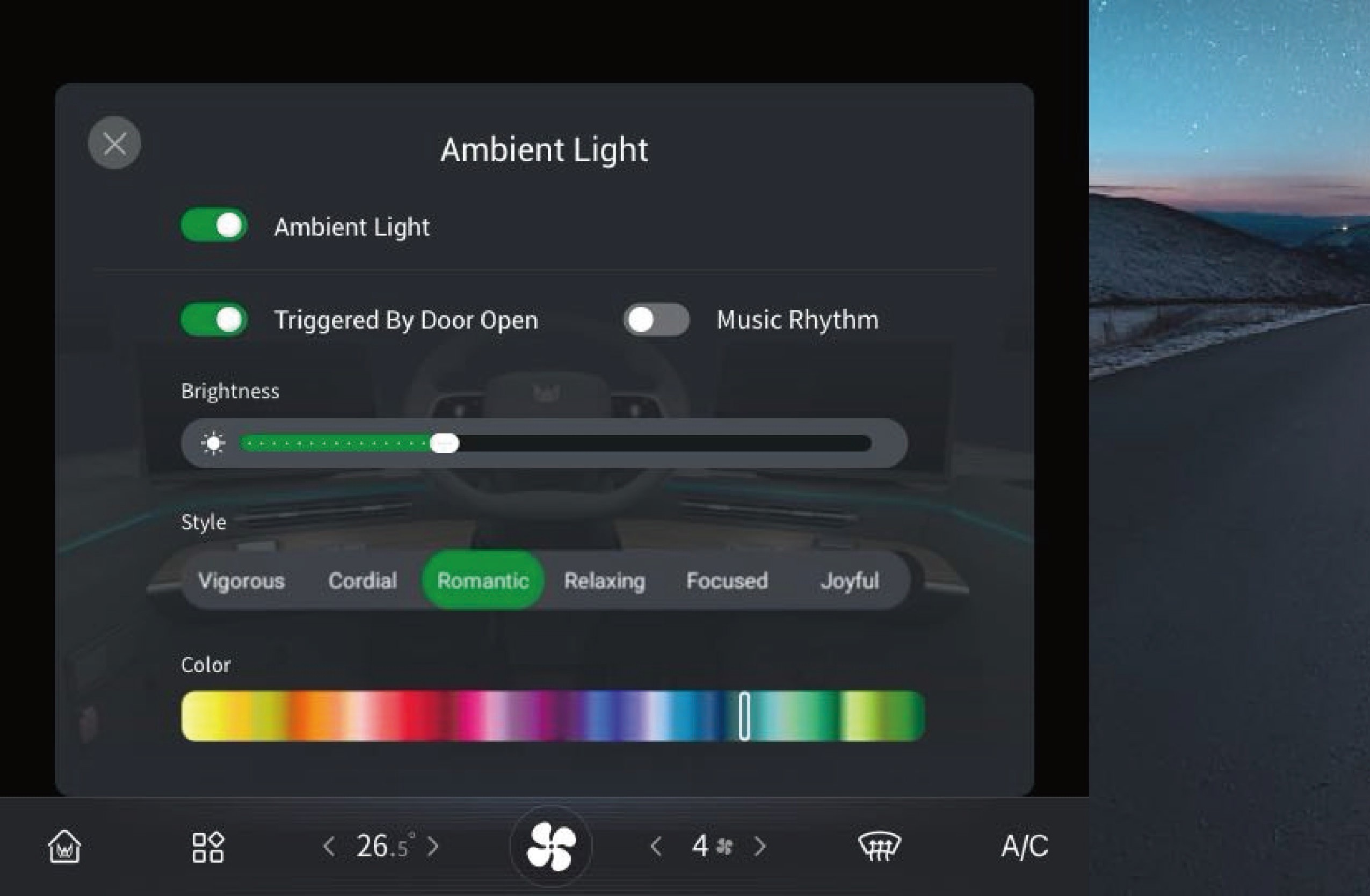

Możesz regulować lampkę nastrojową, wybierając „Centrum sterowania", przełączając się na interfejs „Oświetlenie" i wybierając przycisk „Światło nastrojowe" na ekranie informacyjnym pojazdu w tablicy rozdzielczej.

Możesz dostosować lampkę nastrojową według własnych potrzeb i preferencji.

↑ Góra

3.W.2Środki ostrożności

Notatka

Podczas używania lampek nastrojowych upewnij się, że kolor światła nie zakłóca pola widzenia kierowcy i zapewnia bezpieczeństwo jazdy.

↑ Góra

3.XSystem klimatyzacji

Klimatyzacja w pojeździe

↑ Góra

Możesz ustawiać i sterować klimatyzacją przez interfejs klimatyzacji na ekranie informacyjnym pojazdu lub przez panel sterowania klimatyzacją w prawym górnym rogu sypialni w pojeździe.

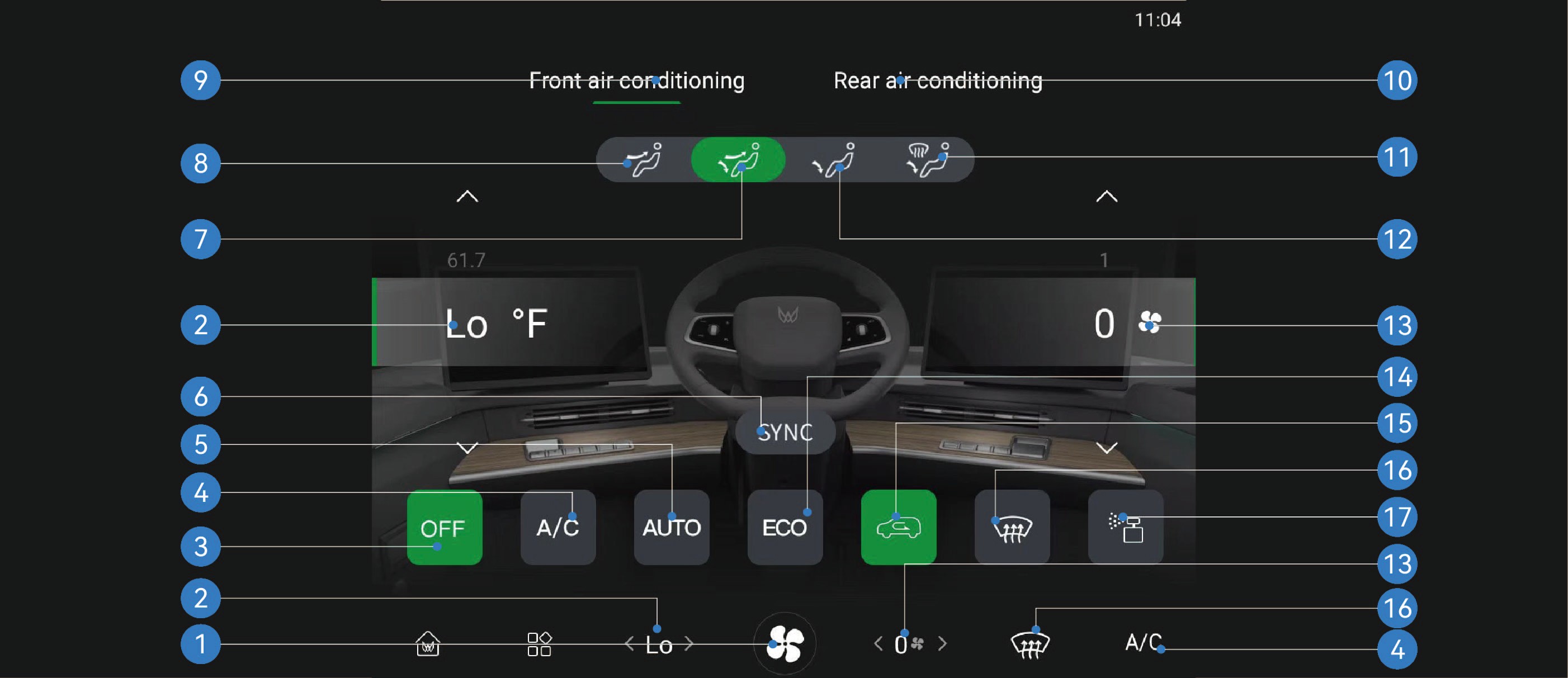

Interfejs przedniego systemu klimatyzacji

W interfejsie klimatyzacji na ekranie informacyjnym pojazdu możesz ustawiać głośność nawiewu, temperaturę lub kierunek nawiewu przedniej i tylnej klimatyzacji, przełączając między interfejsem przedniej i tylnej klimatyzacji.

  1. Wejście do interfejsu klimatyzacji 6. Przełącznik synchronizacji temperatury klimatyzacji w pojeździe

11. Tryb nawiewu na nogi i odmrażania

  1. Przełącznik odmrażania/odparowywania szyby czołowej

    1. Temperatura przedniej klimatyzacji 7. Tryb nawiewu na twarz i nogi 12. Tryb nawiewu na nogi 17. Interfejs aromatyzatora*

    2. Przełącznik wyłączenia przedniej klimatyzacji 8. Tryb nawiewu na twarz 13. Głośność nawiewu przedniej klimatyzacji

    3. Przełącznik sprężarki 9. Interfejs przedniej klimatyzacji 14. Przełącznik trybu ECO

    4. Przełącznik trybu automatycznego 10. Interfejs tylnej klimatyzacji 15. Obieg wewnętrzny/zewnętrzny

przełącznik

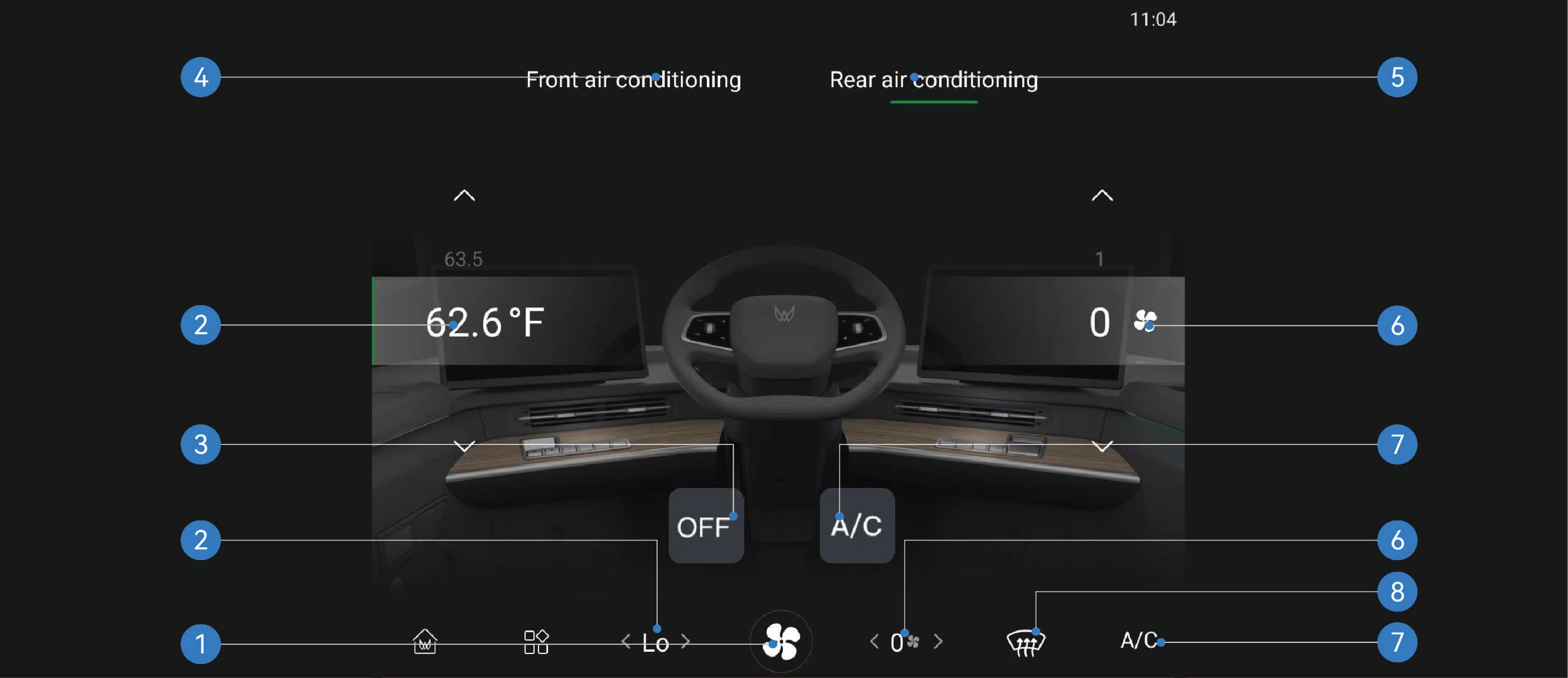

Interfejs tylnego systemu klimatyzacji

1. Wejście do interfejsu klimatyzacji

3. Przełącznik wyłączenia tylnej klimatyzacji

5. Interfejs tylnej klimatyzacji

7. Przełącznik sprężarki

2. Temperatura klimatyzacji w strefie kierowcy

4. Interfejs przedniej klimatyzacji

6. Regulacja przepływu powietrza przedniej klimatyzacji

8. Przełącznik odmrażania/

odparowywania szyby czołowej

3.X.1Instrukcja obsługi

Ikona

Nazwa

Notatka

OFF. Treść generowana przez AI może być nieprawidłowa.

Główny przełącznik klimatyzacji

Steruje włączeniem/wyłączeniem wszystkich klimatyzatorów w pojeździe

A/C Treść generowana przez AI może być nieprawidłowa.

Przełącznik sprężarki

Steruje włączeniem/wyłączeniem sprężarki klimatyzacji w pojeździe

AUTO Treść generowana przez AI może być nieprawidłowa.

Przełącznik trybu automatycznego

Steruje włączeniem/wyłączeniem automatycznego trybu klimatyzacji

ECO Treść generowana przez AI może być nieprawidłowa.

Przełącznik trybu ECO

Steruje włączeniem/wyłączeniem trybu ECO klimatyzacji

Czarna ikona samochodu symbolizująca pojazd w prostym, minimalistycznym stylu. Treść generowana przez AI może być nieprawidłowa.

Przełącznik obiegu wewnętrznego/zewnętrznego

Steruje przełączaniem między obiegiem wewnętrznym/zewnętrznym klimatyzacji

Obraz przedstawia czarny, okrągły przycisk z ikoną ustawienia kontroli prędkości samochodu. Treść generowana przez AI może być nieprawidłowa.

Przełącznik odmrażania/odparowywania szyby czołowej

Przełącznik sterowania odmrażaniem/odparowywaniem szyby czołowej

Ikona

Nazwa

Notatka

Interfejs aromatyzatora*

Kliknij, aby wejść do interfejsu sterowania aromatyzatorem

Przełącznik synchronizacji temperatury klimatyzacji w pojeździe

Steruje trybem synchronizacji klimatyzacji, tak aby temperatura w całym pojeździe była zgodna z ustawieniami klimatyzacji fotela kierowcy

Tryb nawiewu na twarz

Steruje nawiewem klimatyzacji w kierunku górnej części ciała kierowcy i pasażerów

Tryb nawiewu na twarz i nogi

Steruje nawiewem klimatyzacji w kierunku górnej części ciała i obszaru nóg kierowcy i pasażerów

Tryb nawiewu na nogi

Steruje nawiewem klimatyzacji w kierunku obszaru nóg kierowcy i pasażerów

Ikona

Nazwa

Notatka

Tryb nawiewu na nogi i odmrażania

Steruje nawiewem klimatyzacji w kierunku obszaru nóg kierowcy i pasażerów oraz szyby czołowej

Regulacja głośności klimatyzacji

Steruje głośnością nawiewu klimatyzacji w zakresie biegów 0–7

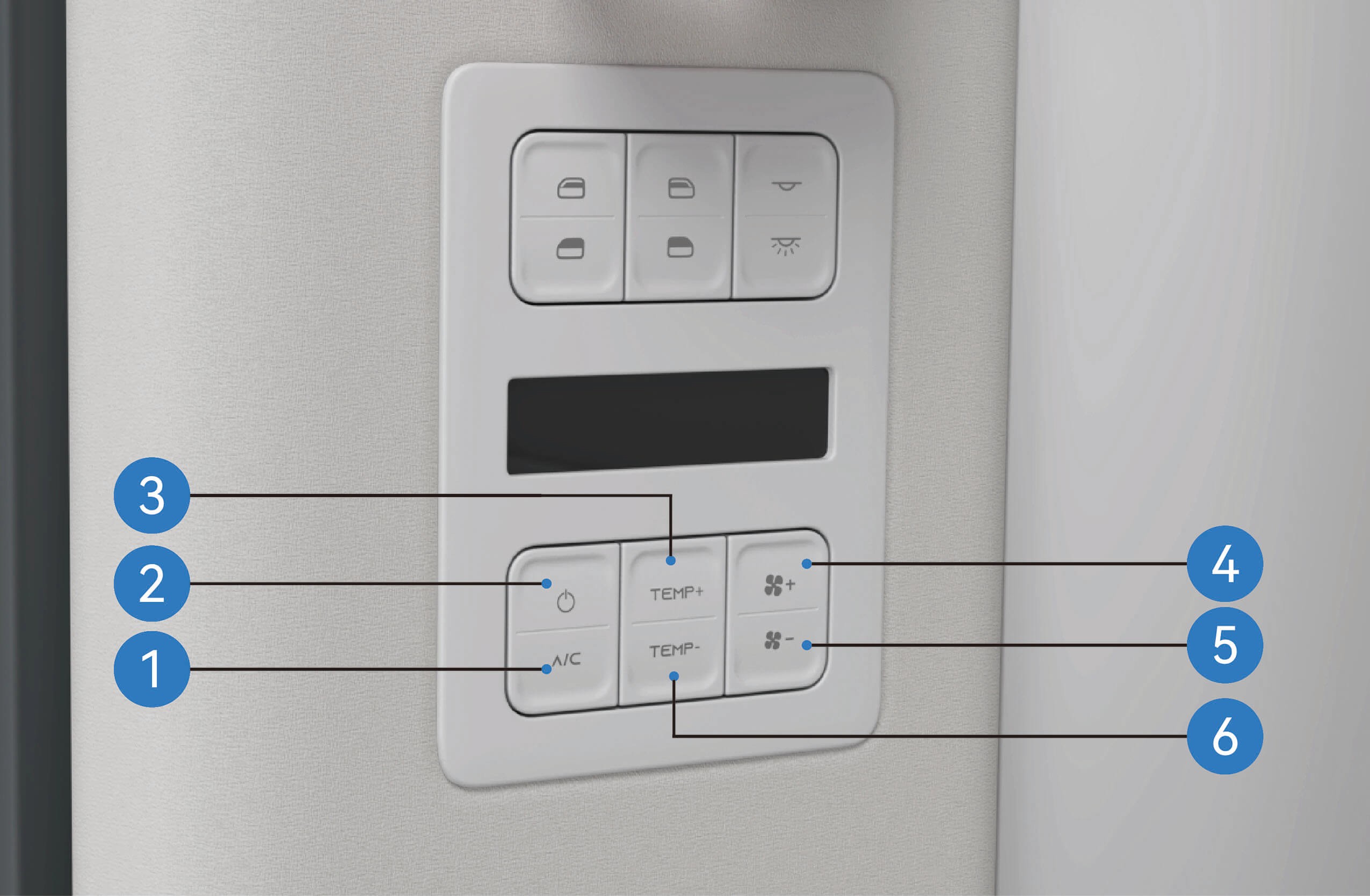

Panel sterowania klimatyzacją

Panel sterowania klimatyzacją steruje wyłącznie odpowiednimi funkcjami tylnej klimatyzacji.

  1. Przycisk tylnego przełącznika sprężarki

  2. Przełącznik tylnej klimatyzacji

  3. Zwiększenie temperatury tylnej klimatyzacji

  4. Zwiększenie głośności nawiewu tylnej klimatyzacji

  5. Zmniejszenie głośności nawiewu tylnej klimatyzacji

  6. Zmniejszenie temperatury tylnej klimatyzacji

↑ Góra


3.X.2 Środki ostrożności

Ostrzeżenie
Notatka

Dźwięk ten jest wywoływany przez czynnik chłodniczy podczas normalnej pracy systemu klimatyzacji i jest zjawiskiem normalnym.

↑ Góra

3.YRegulacja nawiewników klimatyzacji

Klimatyzacja w pojeździe

↑ Góra

Przednie nawiewniki klimatyzacji znajdują się przy szybie czołowej, w tablicy rozdzielczej oraz w przestrzeni na nogi pod tablicą rozdzielczą. Tylne nawiewniki klimatyzacji znajdują się po lewej stronie sypialni w pojeździe.


3.Y.1 Instrukcja obsługi

Regulacja przedniego nawiewnika klimatyzacji

Możesz ręcznie regulować łopatki przedniego nawiewnika, aby sterować kątem nawiewu w górę i w dół lub w lewo i w prawo.

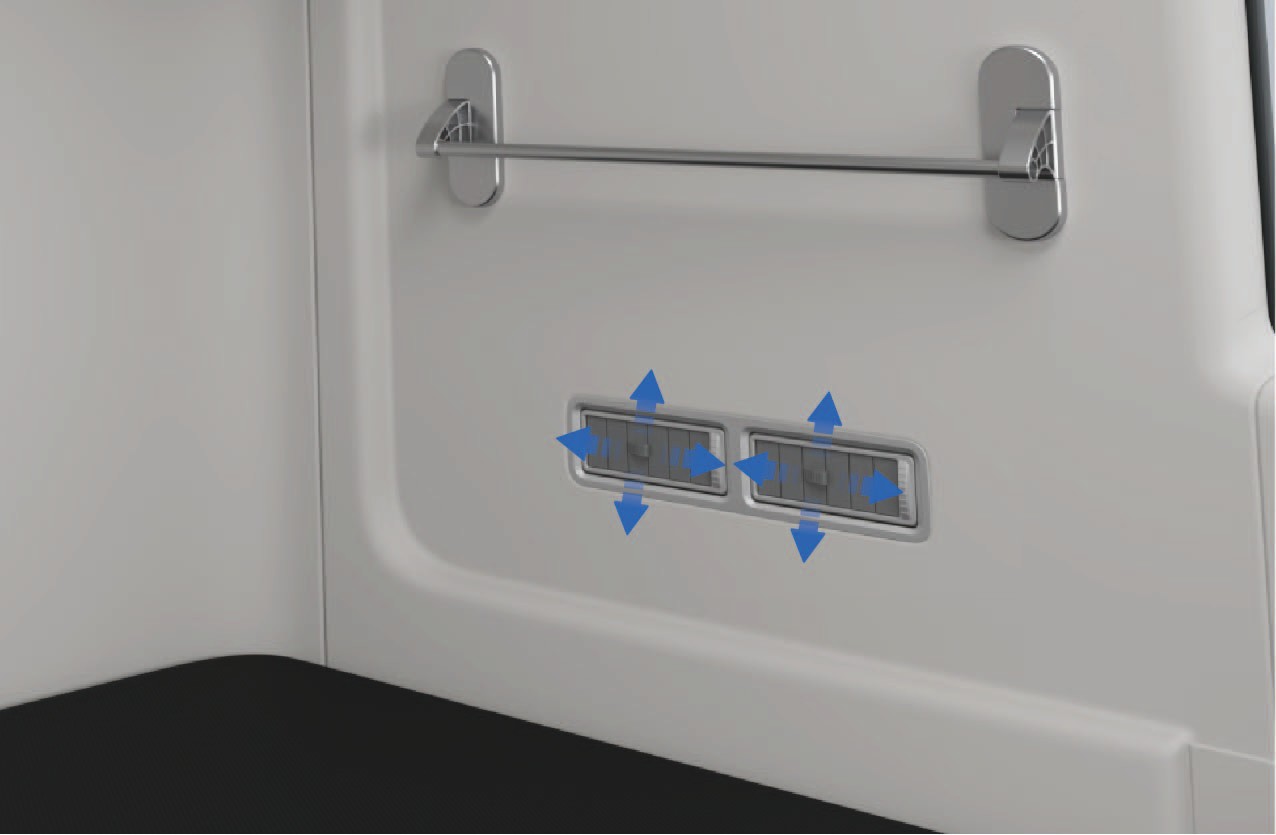

Regulacja tylnego nawiewnika klimatyzacji

Możesz ręcznie regulować łopatki tylnego nawiewnika. Możesz obracać łopatki w górę i w dół, aby regulować kąt nawiewu w górę i w dół, lub obracać łopatki w lewo i w prawo, aby regulować kąt nawiewu w lewo i w prawo tylnego nawiewnika klimatyzacji lub zamknąć nawiewnik. Podczas regulacji tylnych nawiewników klimatyzacji pozostaw otwarty co najmniej jeden nawiewnik.

↑ Góra

3.Y.2Środki ostrożności

Uwaga

Podczas regulacji łopatek nawiewnika nie używaj nadmiernej siły, aby nie uszkodzić łopatek.

↑ Góra

3.ZAromatyzator samochodowy

Klimatyzacja w pojeździe

↑ Góra

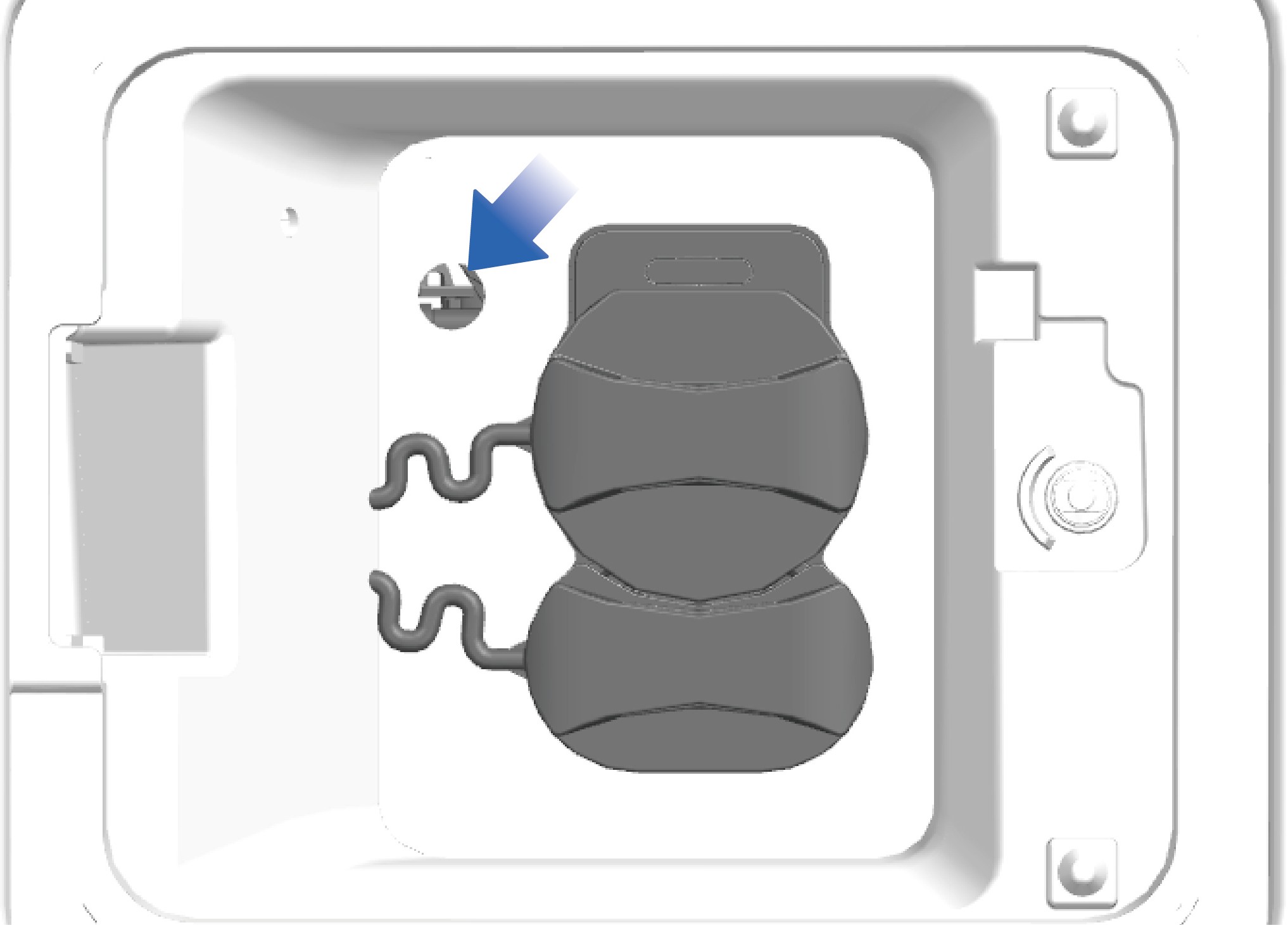

Pojazd jest wyposażony w aromatyzator samochodowy, który można zamontować w pojemniku na wkład zapachowy w dolnej części wykończenia po prawej stronie fotela kierowcy, zgodnie z osobistymi preferencjami.

3.Z.1Instrukcja obsługi

  1. Otwórz nakrętkę fiolki zapachowej, włóż cienki koniec fiolki zapachowej do otworu w mechanizmie aromatyzatora nad prawą dolną częścią wykończenia fotela i delikatnie dociśnij, aby zainstalować fiolkę na miejscu.

  2. Po włożeniu fiolki zapachowej do otworu zostanie ona utrzymana na miejscu przez magnes w mechanizmie aromatyzatora.

mechanizm.

  1. Po zainstalowaniu fiolki zapachowej na ekranie informacyjnym pojazdu wyświetlone zostaną informacje o zapachu włożonym do bieżącego otworu.

  2. Podczas wymiany fiolki zapachowej należy chwycić jej dolną część palcami i powoli wyjąć fiolkę z mechanizmu aromatyzatora.

  3. Po pomyślnym zainstalowaniu zapachu możesz wejść do interfejsu ustawień klimatyzacji na ekranie informacyjnym pojazdu i kliknąć „Zapach", aby włączyć/wyłączyć system aromatyzatora, dostosować stężenie odpowiedniego zapachu oraz wybrać różne aromaty w tym interfejsie.

↑ Góra


3.Z.2 Środki ostrożności

Ostrzeżenie

systemu aromatyzatora.

Uwaga
Notatka
↑ Góra

4.AGniazdo ładowania

↑ Góra

Ładowanie pojazdu

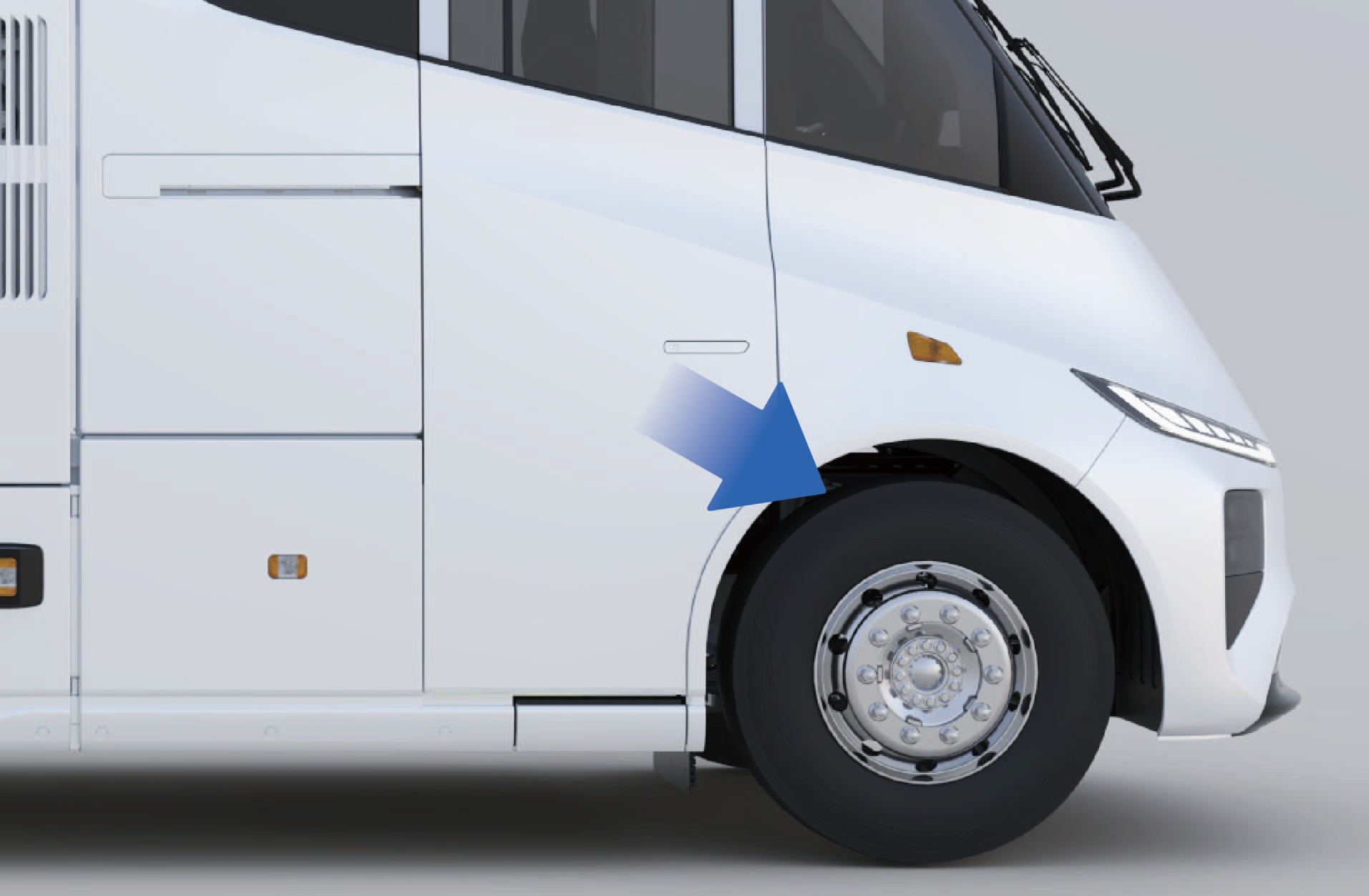

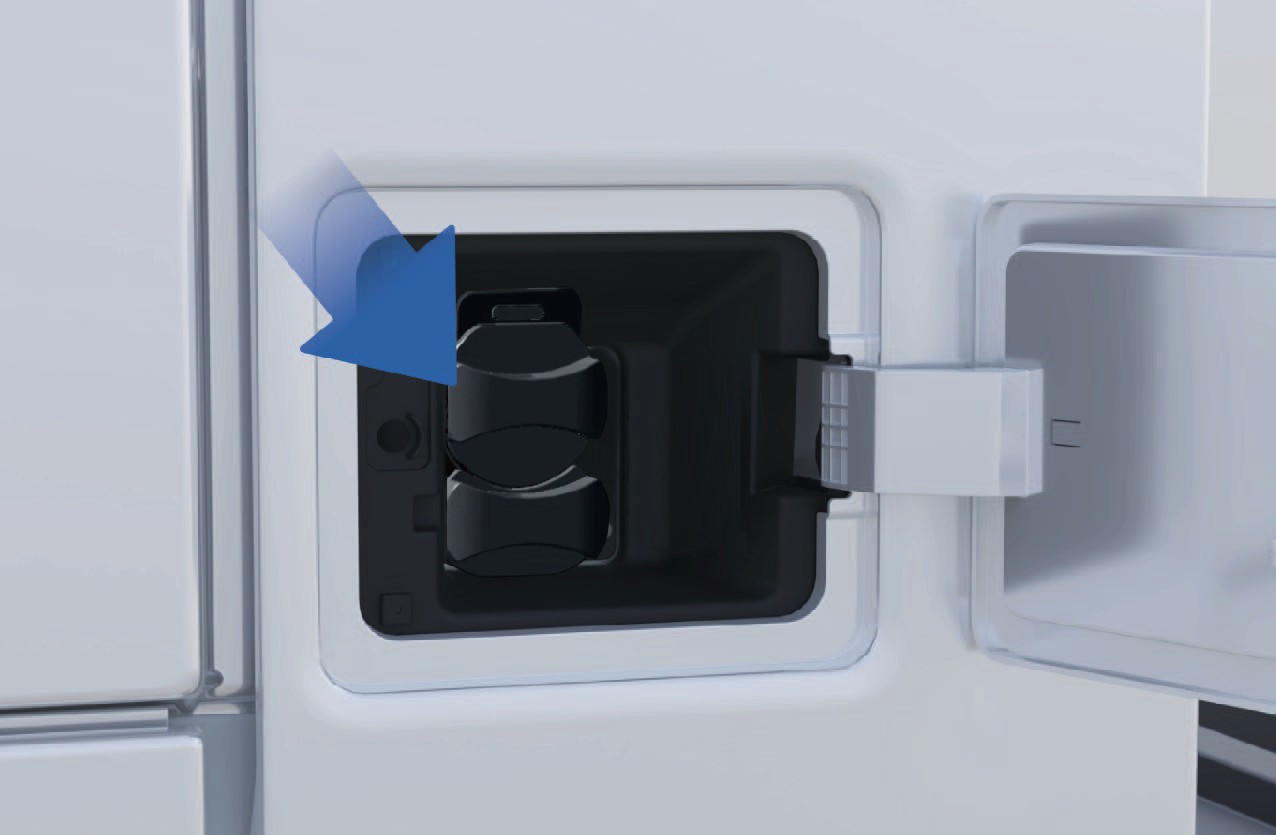

Pojazd posiada gniazda ładowania po obu stronach.

4.A.1Instrukcja obsługi

Obsługa wewnętrzna

Możesz odblokować pokrywę gniazda ładowania, wybierając „Centrum sterowania", przełączając się na interfejs „Na zewnątrz" i klikając przycisk „Odblokuj gniazdo ładowania" na ekranie informacyjnym pojazdu w tablicy rozdzielczej; w tym momencie pokrywę gniazda ładowania można prawidłowo otworzyć, naciskając ją.

↑ Góra

4.A.2Środki ostrożności

Notatka
↑ Góra


4.BPrzygotowanie do ładowania

Ładowanie pojazdu

↑ Góra

Podczas ładowania tego pojazdu należy używać urządzenia ładującego o napięciu ≥ 1000V. Urządzenia ładujące o niższym napięciu nie będą w stanie naładować pojazdu.

4.B.1Instrukcja obsługi

Przygotowanie

  1. Sprawdź kabel stacji ładowania i gniazdo ładowania pojazdu pod kątem uszkodzeń, zalania, przepalenia i innych widocznych nieprawidłowości oraz upewnij się, że wokół stacji ładowania i w jej otoczeniu nie ma żadnych oczywistych zagrożeń bezpieczeństwa przed ładowaniem.

  2. Zaparkuj pojazd w pobliżu urządzenia ładującego i upewnij się, że pojazd nie wykazuje żadnych nieprawidłowości, takich jak usterka izolacji. Pojazd można ładować zarówno w warunkach wysokiego napięcia, jak i bez niego.

Przygotowanie do ładowania

  1. Włóż wtyczkę ładowania do gniazda ładowania. Po prawidłowym włożeniu usłyszysz dźwięk „kliknięcia", co oznacza pomyślne podłączenie. Następnie zostanie aktywowana elektroniczna blokada gniazda ładowania, a na zestawie wskaźników wyświetli się ikona informująca o podłączeniu do ładowania.

  2. Postępuj zgodnie z instrukcjami na ekranie stacji ładowania, aby rozpocząć proces ładowania poprzez przyłożenie karty lub zeskanowanie kodu.

Na wyświetlaczu stacji ładowania wybierz odpowiedni

tryb ładowania i parametry ładowania, potwierdź poprawność informacji i kliknij przycisk „Rozpocznij ładowanie", aby urządzenie ładujące rozpoczęło ładowanie pojazdu. Wyświetlacz stacji ładowania będzie na bieżąco wskazywał postęp ładowania, czas ładowania, moc ładowania i inne informacje.

  1. Podczas ładowania możesz aktywnie kliknąć przycisk „Zatrzymaj ładowanie", aby przerwać ładowanie. Po zakończeniu ładowania wyświetlacz urządzenia pokaże informację o zakończeniu ładowania. Należy kliknąć przycisk „Zatrzymaj ładowanie", aby zatrzymać urządzenie ładujące i odblokować elektroniczną blokadę gniazda ładowania. Odłącz wtyczkę ładowania i umieść ją z powrotem w podstawce wtyczki urządzenia ładującego.

Wskaźnik ładowania

Wskaźnik na górze szyby czołowej zmienia się na wskaźnik ładowania podczas ładowania pojazdu. Gdy SOC akumulatora wysokiego napięcia jest niższy niż 30%, lewy wskaźnik ładowania miga; gdy SOC akumulatora wysokiego napięcia wynosi 30%–90%, lewy wskaźnik ładowania świeci stale; gdy SOC akumulatora wysokiego napięcia

jest wyższy niż 90%, lewy i środkowy wskaźnik ładowania świecą stale, a prawy wskaźnik ładowania miga; gdy SOC akumulatora wysokiego napięcia osiągnie 100%, lewy, środkowy

i prawy wskaźnik ładowania świecą stale.

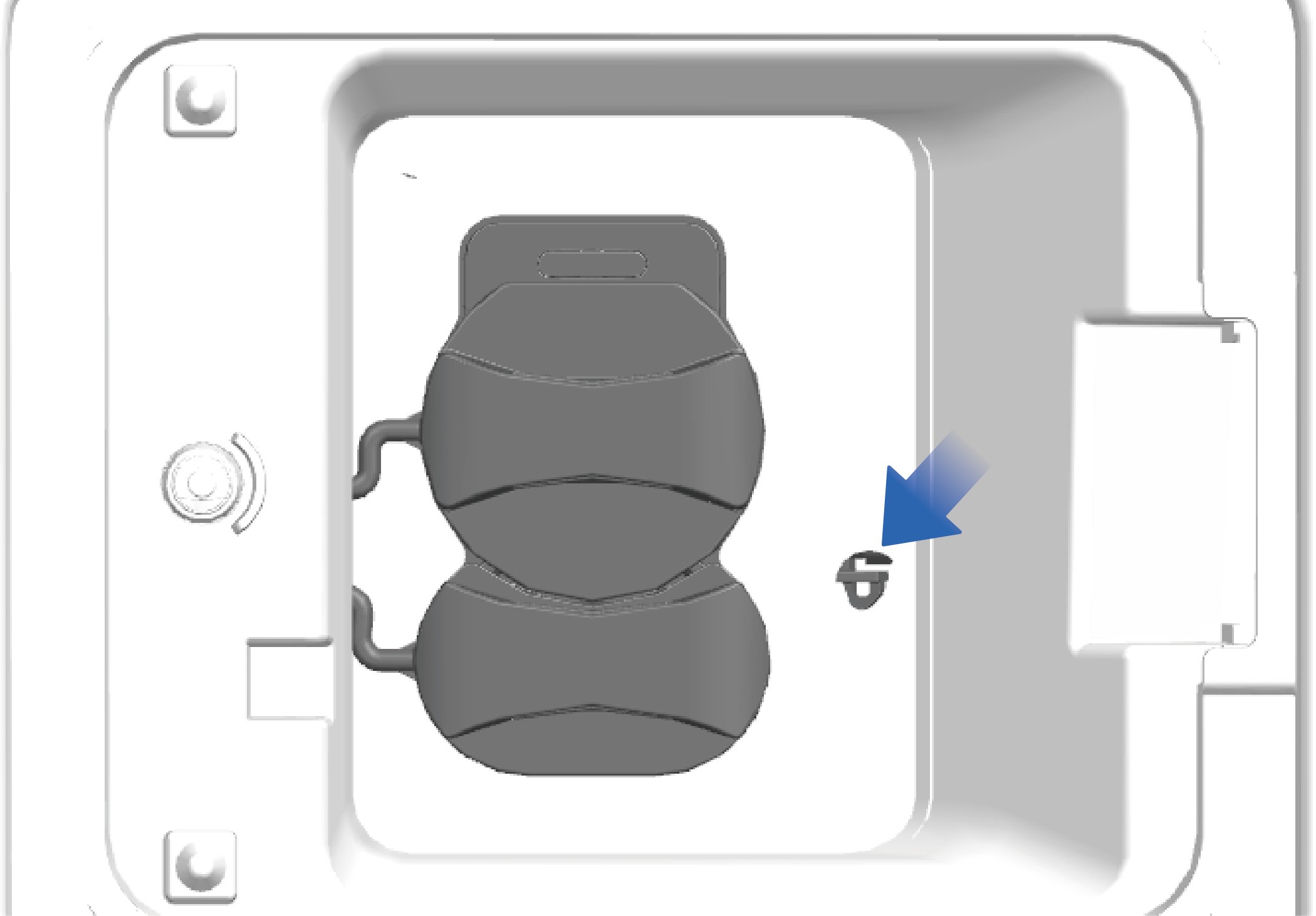

Awaryjne odblokowanie

Jeśli po zakończeniu ładowania nie można wyjąć pistoletu ładującego, można użyć mechanizmu awaryjnego odblokowania znajdującego się obok gniazda ładowania. Użyj narzędzia, aby przesunąć mechanizm odblokowania w kierunku wnętrza pojazdu, zmieniając jego pozycję z równoległej do kierunku jazdy pojazdu na prostopadłą. Lokalizacja mechanizmu awaryjnego odblokowania gniazda ładowania.

↑ Góra


4.B.2 Środki ostrożności

Ostrzeżenie

bez skośnego trzymania, potrząsania i agresywnego operowania.

pojazd i zakończ ładowanie na ekranie informacyjnym pojazdu, aby zwolnić elektroniczną blokadę gniazda ładowania.

Uwaga

Należy w miarę możliwości unikać nadmiernego rozładowania akumulatora wysokiego napięcia, aby zapewnić bezpieczny okres eksploatacji akumulatora. Gdy SOC akumulatora wysokiego napięcia jest niższy niż 20%, na zestawie wskaźników wyświetli się alarm informujący o zbyt niskim SOC akumulatora wysokiego napięcia; gdy SOC akumulatora wysokiego napięcia jest niższy niż 5%, pojazd wejdzie w tryb ograniczenia mocy, a prędkość pojazdu będzie malała wraz ze wzrostem głębokości rozładowania (DoD) akumulatora wysokiego napięcia. W takim przypadku jak najszybciej znajdź pobliskie urządzenie ładujące, aby naładować pojazd.

Notatka
↑ Góra

4.CPrzygotowanie do jazdy

Przygotowanie przed jazdą

Przed użyciem pojazdu sprawdź go, aby zapewnić bezpieczeństwo:

  1. Sprawdź połączenia i mocowania wszystkich części.

  2. Sprawdź, czy silnik i oś elektryczna nie wydają nieprawidłowych dźwięków podczas pracy.

  3. Sprawdź montaż akcesoriów.

  4. Sprawdź poziom oleju w osi elektrycznej i zbiorniku oleju układu kierowniczego.

  5. Sprawdź poziom płynu w zbiorniku spryskiwacza szyby czołowej i w zbiorniku płynu chłodzącego.

  6. Sprawdź stan oleju w każdym punkcie smarowania.

  7. Sprawdź, czy układ hamulcowy i układ kierowniczy działają prawidłowo.

  8. Sprawdź, czy osprzęt elektryczny i przewody są dobrze podłączone.

  9. Sprawdź ciśnienie w oponach.

  10. Sprawdź, czy narzędzia kierowcy i dokumentacja techniczna na pokładzie są kompletne.

↑ Góra

4.DFotel kierowcy

Przygotowanie przed jazdą

↑ Góra

Możesz dostosować funkcje fotela kierowcy do swoich indywidualnych potrzeb i preferencji, aby zapewnić większy komfort podczas jazdy.

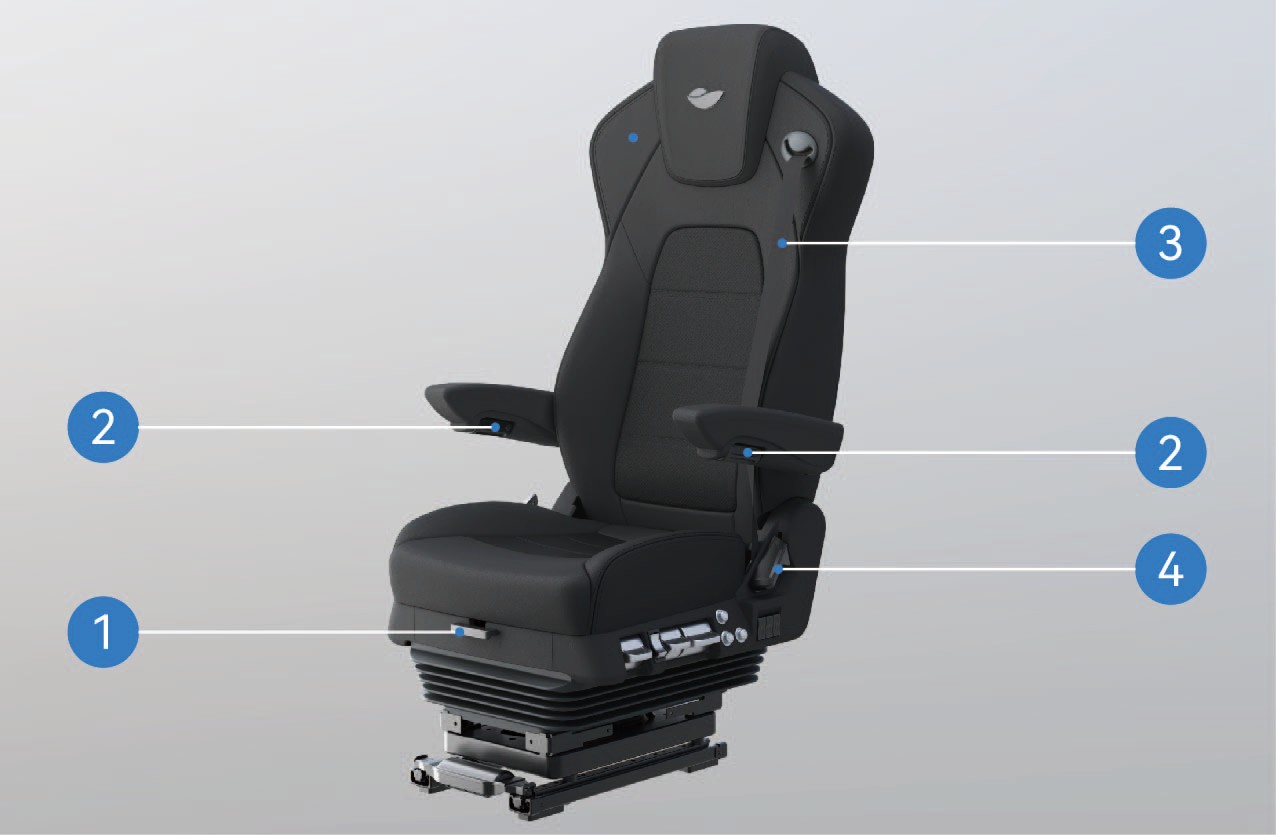

4.D.1Instrukcja obsługi

  1. Dźwignia regulacji poduszki fotela kierowcy w przód/tył

Unieś i przytrzymaj dźwignię, przesuń poduszkę do przodu lub do tyłu, a następnie zwolnij dźwignię odblokowania po osiągnięciu odpowiedniej pozycji, aby zablokować poduszkę.

  1. Pokrętło podłokietnika fotela kierowcy

Obróć pokrętło podłokietnika, aby wyregulować podłokietnik. Obrót pokrętła w lewo obniży podłokietnik; obrót pokrętła w prawo podniesie podłokietnik.

  1. Pas bezpieczeństwa fotela kierowcy

Możesz bezpośrednio wyciągnąć pas bezpieczeństwa, aby go użyć.

  1. Uchwyt regulacji kąta oparcia fotela kierowcy

Unieś uchwyt regulacji kąta oparcia, aby odblokować oparcie; delikatnie oprzyj się na oparciu lub powoli odchyl się od niego, aby ustawić oparcie pod żądanym kątem. Zwolnij uchwyt, a oparcie zostanie automatycznie zablokowane.

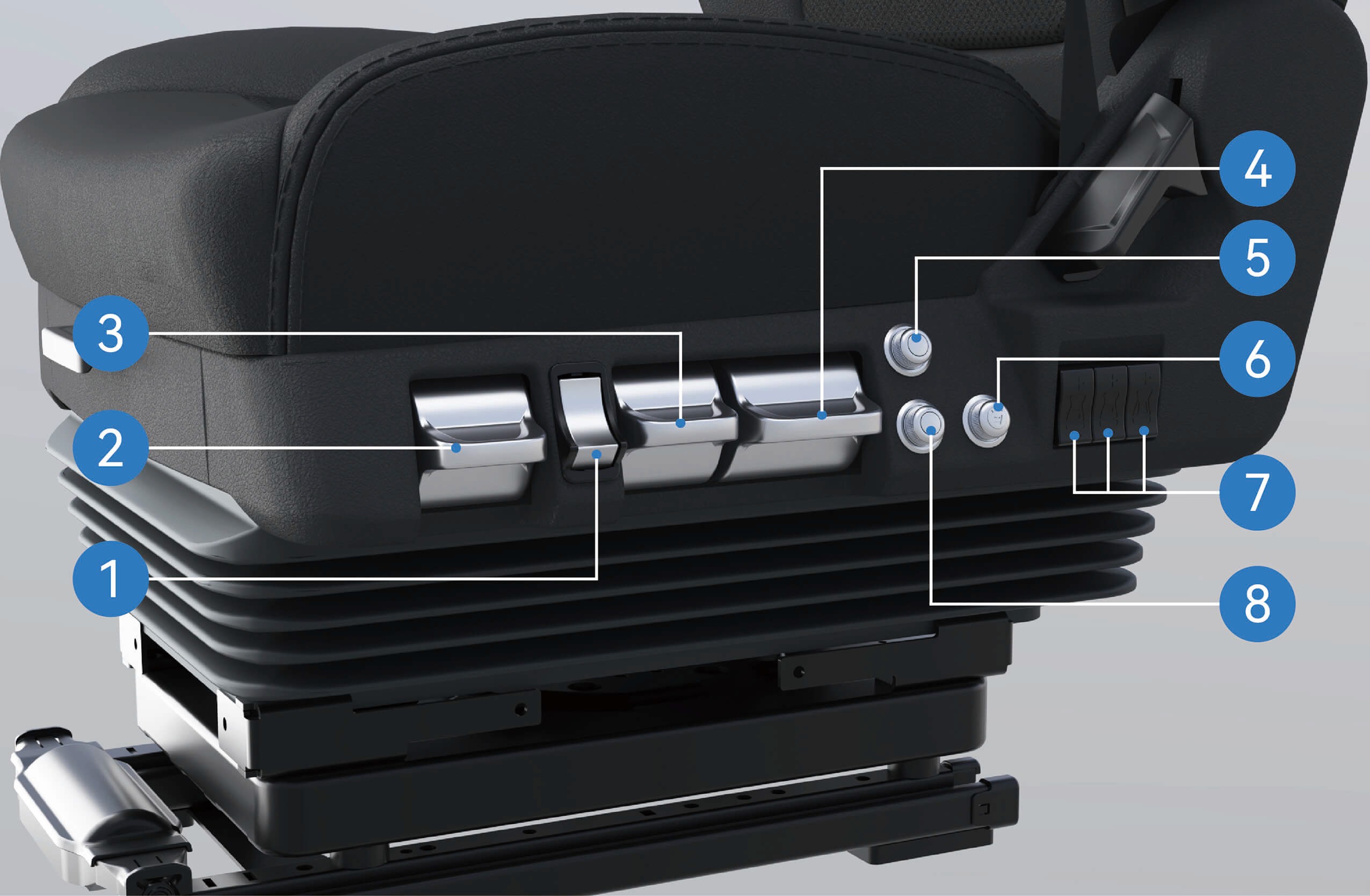

  1. Uchwyt obrotu fotela kierowcy

Przesuń uchwyt obrotu fotela kierowcy, a fotel obróci się o 90° w kierunku drzwi samochodu.

  1. Przełącznik regulacji fotela kierowcy w przód/tył

Przesuń przełącznik do przodu lub do tyłu, aby wyregulować pozycję fotela w przód/tył.

  1. Przycisk szybkiego opuszczania fotela kierowcy Naciśnij dolną część przycisku szybkiego opuszczania, a fotel szybko się obniży; naciśnij górną część, a fotel bez przestrzegania właściwych procedur szybko się napompuje i uniesie do normalnej pozycji użytkowania.

  2. Uchwyt regulacji pochylenia fotela kierowcy

Przesuń uchwyt pochylenia w górę lub w dół, aby zmienić pionowy kąt pochylenia poduszki; zwolnij uchwyt, aby zablokować poduszkę po znalezieniu wygodnej pozycji.

  1. Uchwyt regulacji tłumienia fotela kierowcy

Przesuń uchwyt tłumienia w górę lub w dół, aby wyregulować twardość fotela.

  1. Uchwyt regulacji wysokości fotela kierowcy

Przesuń uchwyt regulacji wysokości fotela w górę, aby podnieść fotel; przesuń go w dół, aby obniżyć fotel.

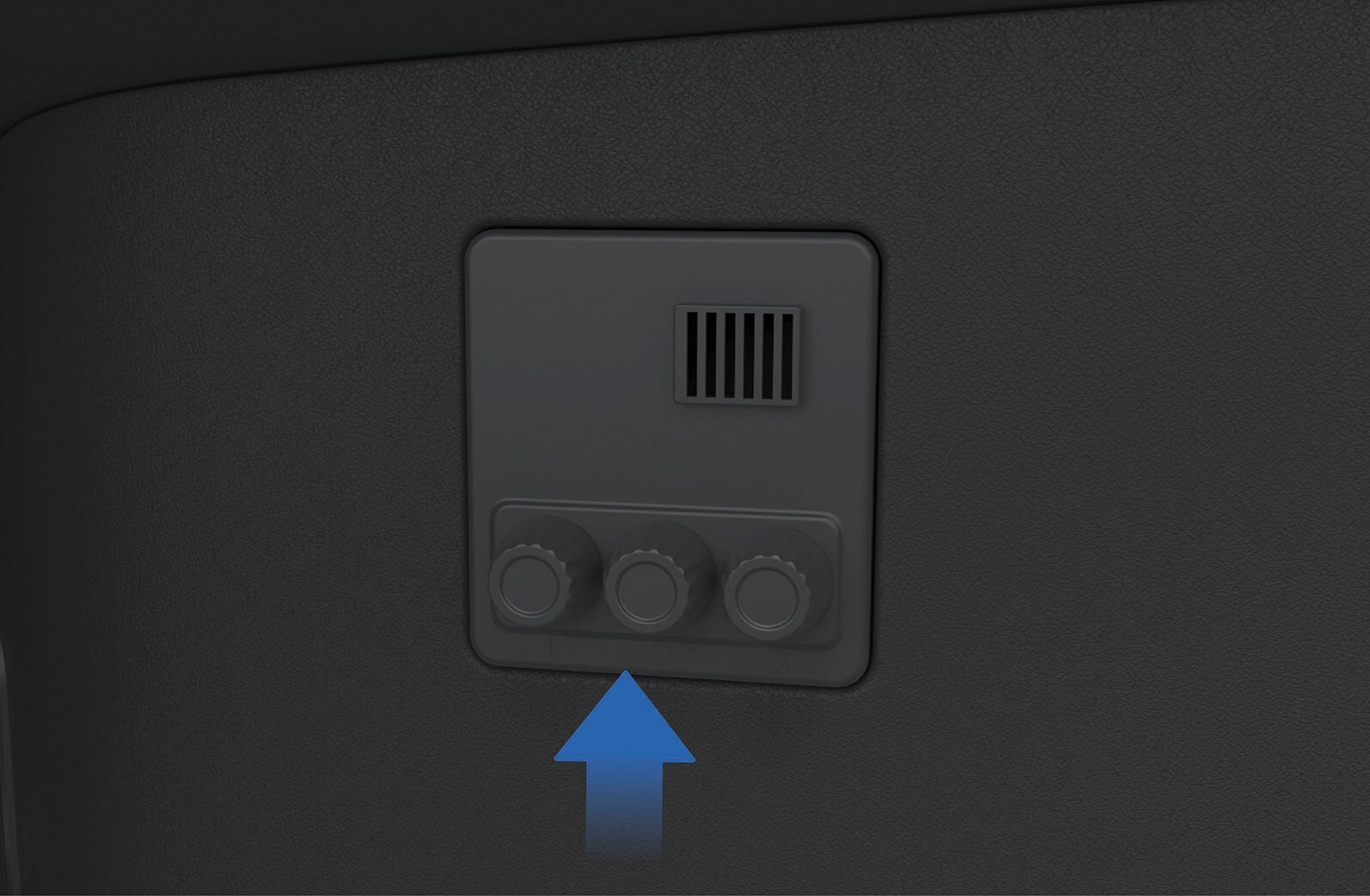

  1. Pokrętło ogrzewania fotela kierowcy

Obróć pokrętło ogrzewania fotela, aby włączyć lub wyłączyć funkcję ogrzewania; pokrętło umożliwia regulację trzech poziomów ogrzewania: Wysoki, Średni i Niski.

  1. Pokrętło masażu fotela kierowcy

Obróć pokrętło masażu fotela, aby włączyć lub wyłączyć funkcję masażu; pokrętło umożliwia regulację trzech trybów masażu: Poziom 1: Masaż strefowy od dołu do góry

Poziom 2: Masaż dolnej strefy Poziom 3: Masaż górnej strefy

  1. Przyciski regulacji podparcia lędźwiowego fotela kierowcy

Naciśnij górną część przycisku, aby podnieść podparcie lędźwiowe; naciśnij dolną część, aby je obniżyć.

  1. Pokrętło wentylacji fotela kierowcy

Obróć pokrętło wentylacji fotela, aby włączyć lub wyłączyć funkcję wentylacji; pokrętło umożliwia regulację trzech poziomów przepływu powietrza: Wysoki, Średni i Niski.

↑ Góra

4.D.2Środki ostrożności

Ostrzeżenie
Uwaga
↑ Góra


4.EFotel pasażera z przodu

Przygotowanie przed jazdą

↑ Góra

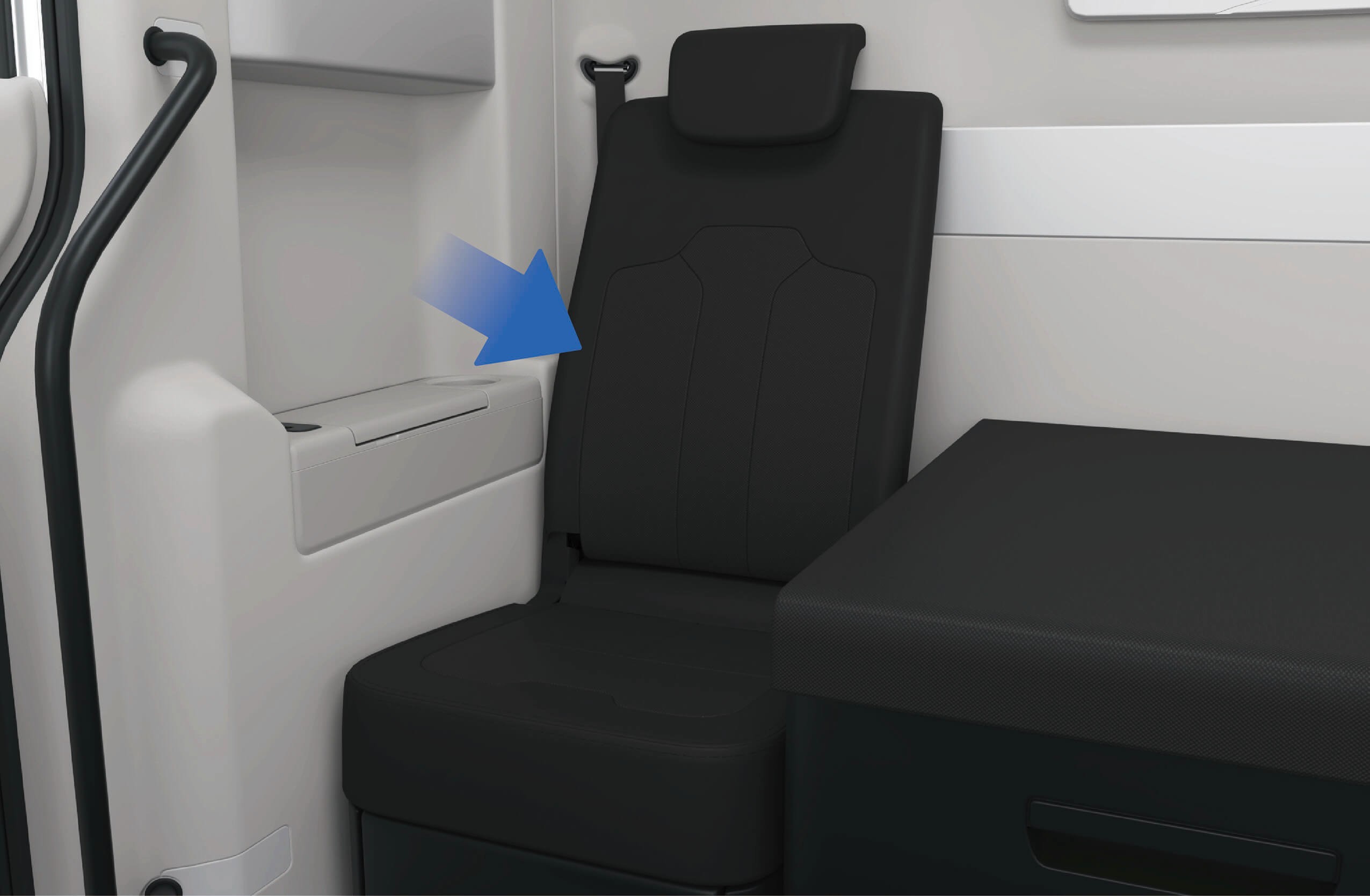

Fotel pasażera z przodu znajduje się po prawej stronie sypialni w pojeździe. Możesz zdjąć zagłówek sypialni i ustawić oparcie fotela pasażera w pozycji pionowej, aby usiąść na fotelu pasażera z przodu.

4.E.1Instrukcja obsługi

Aby użyć zagłówka fotela pasażera z przodu, unieś go i przesuń do najwyższej pozycji; gdy nie potrzebujesz zagłówka fotela pasażera z przodu, naciśnij go w dół, aby go opuścić. Zagłówek jest dostępny do użytku wyłącznie w najwyższej pozycji.

Aby złożyć fotel pasażera z przodu, pociągnij za taśmę odblokowującą z tyłu oparcia fotela, aby odblokować oparcie, i złóż je.

↑ Góra

4.E.2Środki ostrożności

Uwaga
Notatka

Fotel pasażera z przodu jest stały i nie można go regulować w przód ani w tył.

↑ Góra

4.FKarta NFC

Przygotowanie przed jazdą

↑ Góra

Pojazd jest wyposażony w kartę NFC, która umożliwia odblokowanie, zablokowanie, włączenie i wyłączenie pojazdu.

4.F.1Instrukcja obsługi

Przyłóż kartę NFC do środka powierzchni wpuszczonej klamki drzwi; lampka klamki drzwi zostanie oświetlona, a wskaźniki pojazdu błysną jednocześnie jeden raz, sygnalizując pomyślne odblokowanie; przyłóż kartę NFC ponownie do powierzchni

wpuszczonej klamki drzwi; lampka klamki drzwi zgaśnie, a wskaźniki pojazdu błysną jednocześnie dwa razy, sygnalizując pomyślne zablokowanie.

Po odblokowaniu pojazdu możesz przyłożyć kartę NFC do wyznaczonego miejsca odczytu na prawej tablicy rozdzielczej, aby włączyć pojazd.

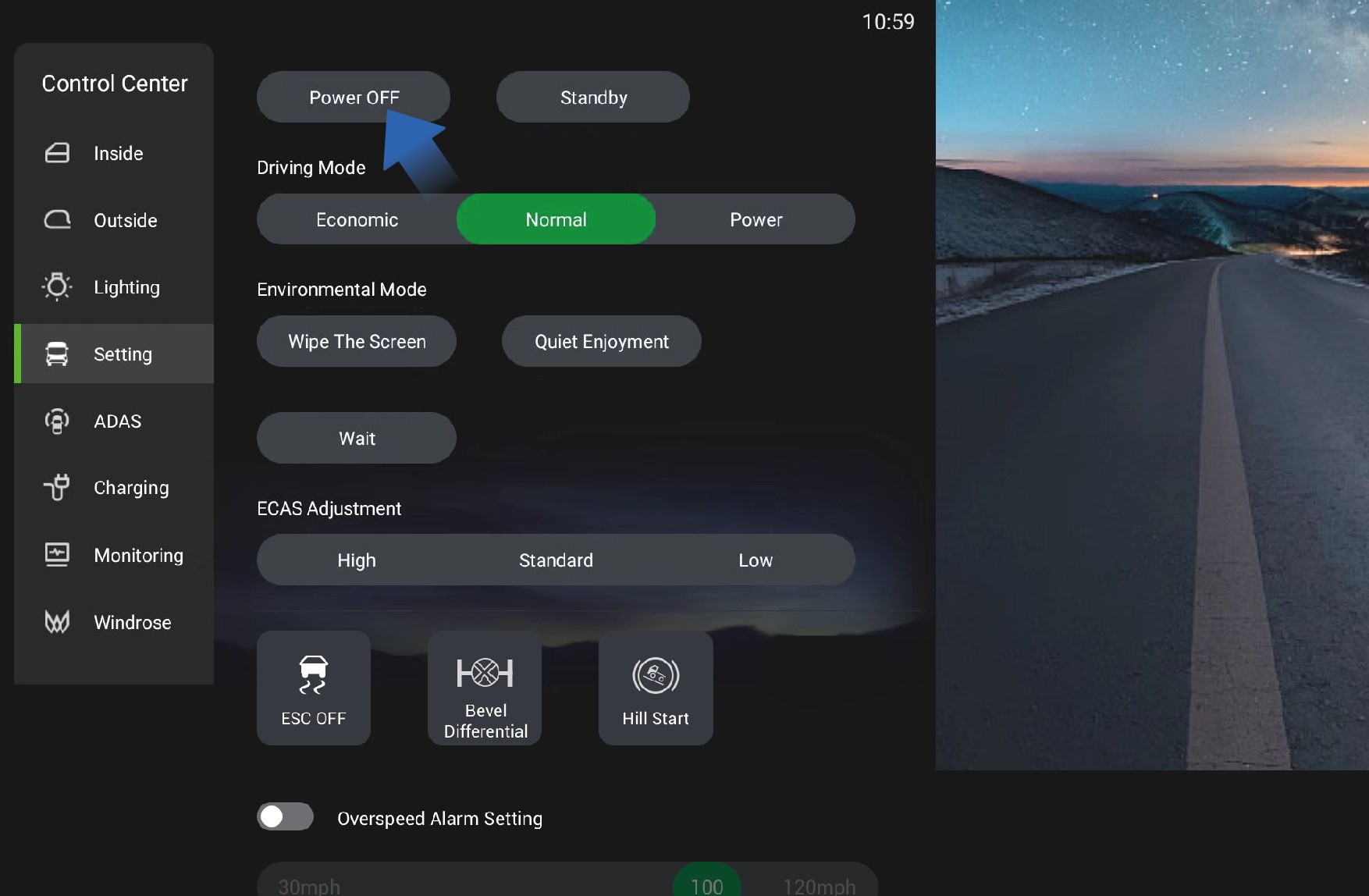

Aby wyłączyć pojazd, możesz kliknąć „Wyłącz" na ekranie informacyjnym pojazdu lub przyłożyć kartę NFC do wyznaczonego miejsca odczytu na prawej tablicy rozdzielczej.

↑ Góra

4.F.2Środki ostrożności

Uwaga
Notatka
↑ Góra

4.GKlucz mechaniczny

Przygotowanie przed jazdą

↑ Góra

Jeśli w pewnych szczególnych okolicznościach nie można odblokować pojazdu za pomocą klucza cyfrowego i karty NFC, można użyć klucza mechanicznego do awaryjnego odblokowania pojazdu.

  1. Po naciśnięciu przedniego końca wpuszczonej klamki drzwi tylny koniec klamki uniesie się. W tym momencie możesz wyciągnąć wpuszczoną klamkę drzwi jako całość i chwycić ją palcami.

2. Włóż klucz mechaniczny do otworu kluczyka drzwi poniżej wpuszczonej klamki drzwi i obróć klucz mechaniczny w prawo, aby odblokować pojazd.

Uwaga

4.HRegulacja koła kierownicy

Przygotowanie przed jazdą

↑ Góra

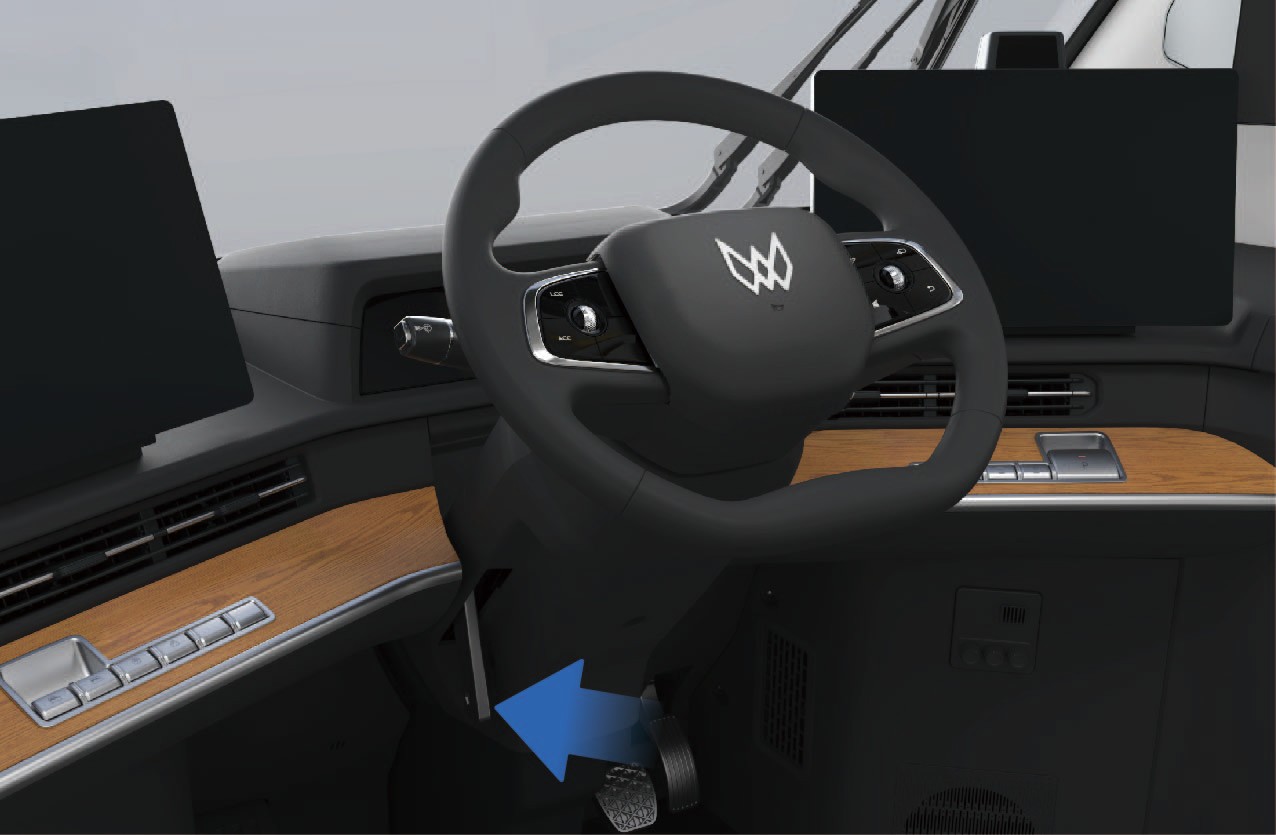

Koło kierownicy można regulować w przód, w tył, w górę i w dół, aby dostosować je do potrzeb jazdy.

Ostrzeżenie

4.IPrzyciski na kole kierownicy

Przygotowanie przed jazdą

  1. Pociągnij w górę uchwyt regulacji koła kierownicy, aby je odblokować.

  2. Ręcznie dostosuj wysokość i odległość koła kierownicy od ciała według własnych potrzeb.

  3. Po zakończeniu regulacji naciśnij w dół uchwyt regulacji koła kierownicy, aby je zablokować.

↑ Góra

4.I.1Wprowadzenie do funkcji

Pojazd jest wyposażony w wielofunkcyjne koło kierownicy, umożliwiające łatwą kontrolę nad pewnymi funkcjami pojazdu.

↑ Góra

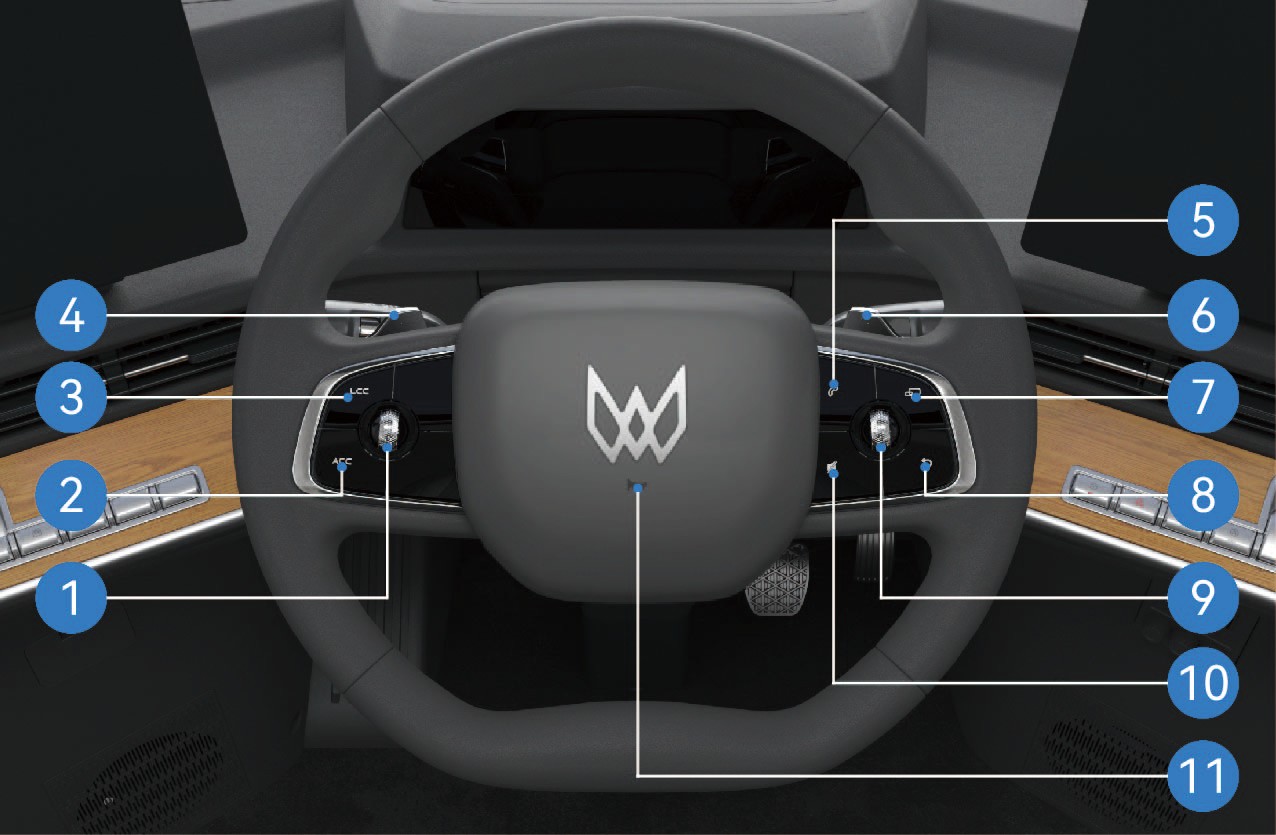

4.I.2Instrukcja obsługi

  1. Przycisk potwierdzenia, regulacji odległości i prędkości

Obróć kółko przewijania w lewo, aby zmniejszyć odległość od poprzedzającego pojazdu w trybie jazdy tempomatem; obróć kółko w prawo, aby zwiększyć odległość w trybie jazdy tempomatem.

Przesuń kółko przewijania w górę, aby zwiększyć prędkość pojazdu w trybie jazdy tempomatem; przesuń kółko w dół, aby zmniejszyć prędkość pojazdu w trybie jazdy tempomatem.

Naciśnij środek kółka przewijania, aby potwierdzić wybrany cel.

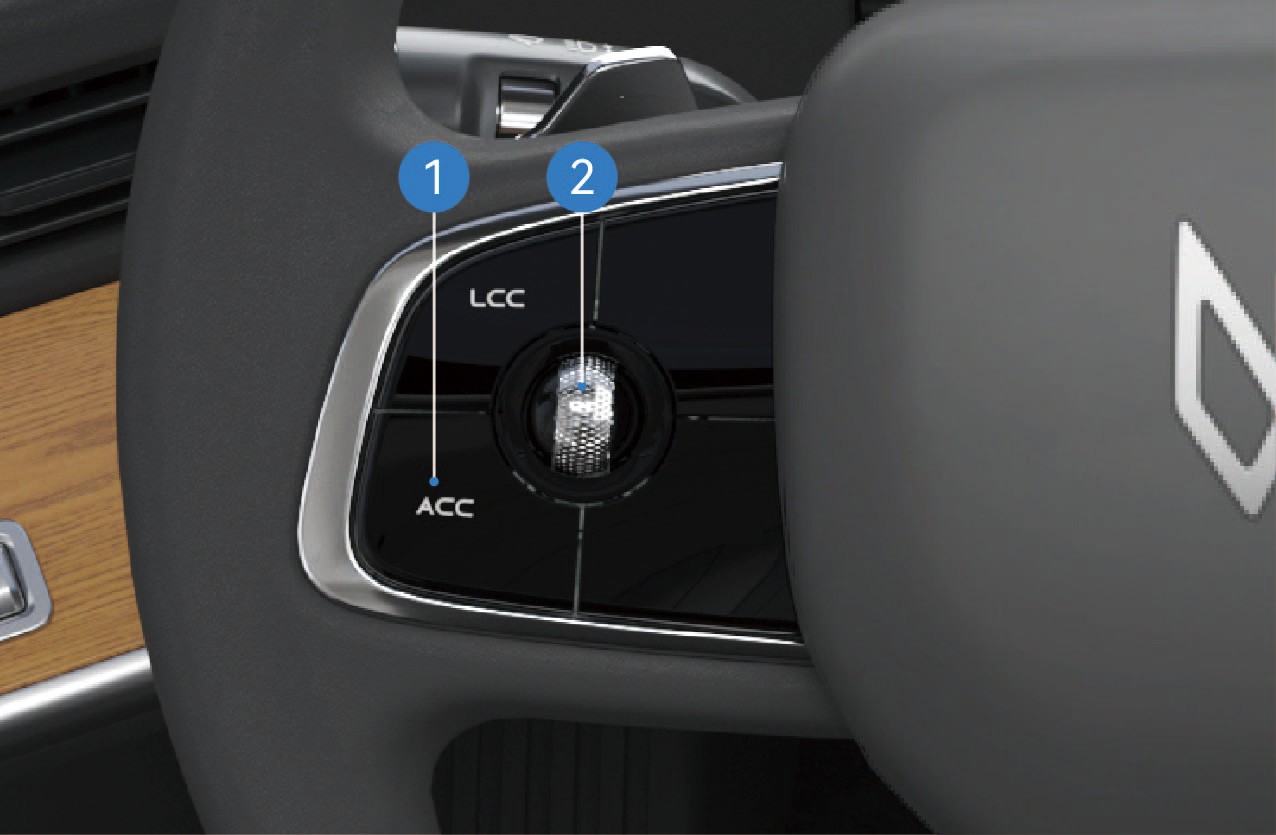

  1. Aktywacja funkcji adaptacyjnego tempomatu (ACC)

Naciśnij raz, aby aktywować funkcję ACC; naciśnij ponownie, aby wyłączyć funkcję ACC.

  1. Aktywacja funkcji utrzymywania środka pasa ruchu (LCC)*

Naciśnij raz, aby aktywować funkcję LCC; naciśnij ponownie, aby wyłączyć funkcję LCC.

  1. Łopatka kinetycznego hamowania regeneracyjnego (lewa)

Obróć lewe wiosło kinetycznego systemu regeneracyjnego hamowania (KERS), aby zmniejszyć intensywność kinetycznego hamowania regeneracyjnego pojazdu.

  1. Telefon Bluetooth

Naciśnij raz, aby odebrać połączenie Bluetooth.

Naciśnij i przytrzymaj, aby rozłączyć się lub nawiązać połączenie.

  1. Wiosło kinetycznego hamowania regeneracyjnego (prawe)

Obróć prawe wiosło kinetycznego systemu regeneracyjnego hamowania (KERS), aby zwiększyć intensywność kinetycznego hamowania regeneracyjnego pojazdu.

  1. Funkcja MODE

Naciśnij ten przycisk, aby przełączać między radiem, muzyką i wideo.

  1. Powrót

Naciśnij ten przycisk, aby powrócić do poprzedniego ekranu ostatnio obsługiwanego ekranu informacji o pojeździe. Aby przełączyć się na

inny ekran informacji o pojeździe, dotknij ręcznie odpowiedniego ekranu informacji o pojeździe.

  1. Sterowanie multimediami

Obróć pokrętło w lewo, aby powrócić do poprzedniej funkcji wybranej funkcji multimedialnej; obróć pokrętło w prawo, aby przełączyć wybraną funkcję multimedialną na następną.

Obróć pokrętło w górę, aby zwiększyć głośność wybranej funkcji multimedialnej; obróć pokrętło w dół, aby zmniejszyć głośność wybranej funkcji multimedialnej.

Naciśnij środek pokrętła, aby wybrać zaznaczony element na odpowiedniej liście mediów.

  1. Wyciszenie

Naciśnij raz, aby włączyć tryb wyciszenia; naciśnij ponownie, aby przywrócić dźwięk.

  1. Klakson

Naciśnij środek kierownicy, aby użyć klaksonu.

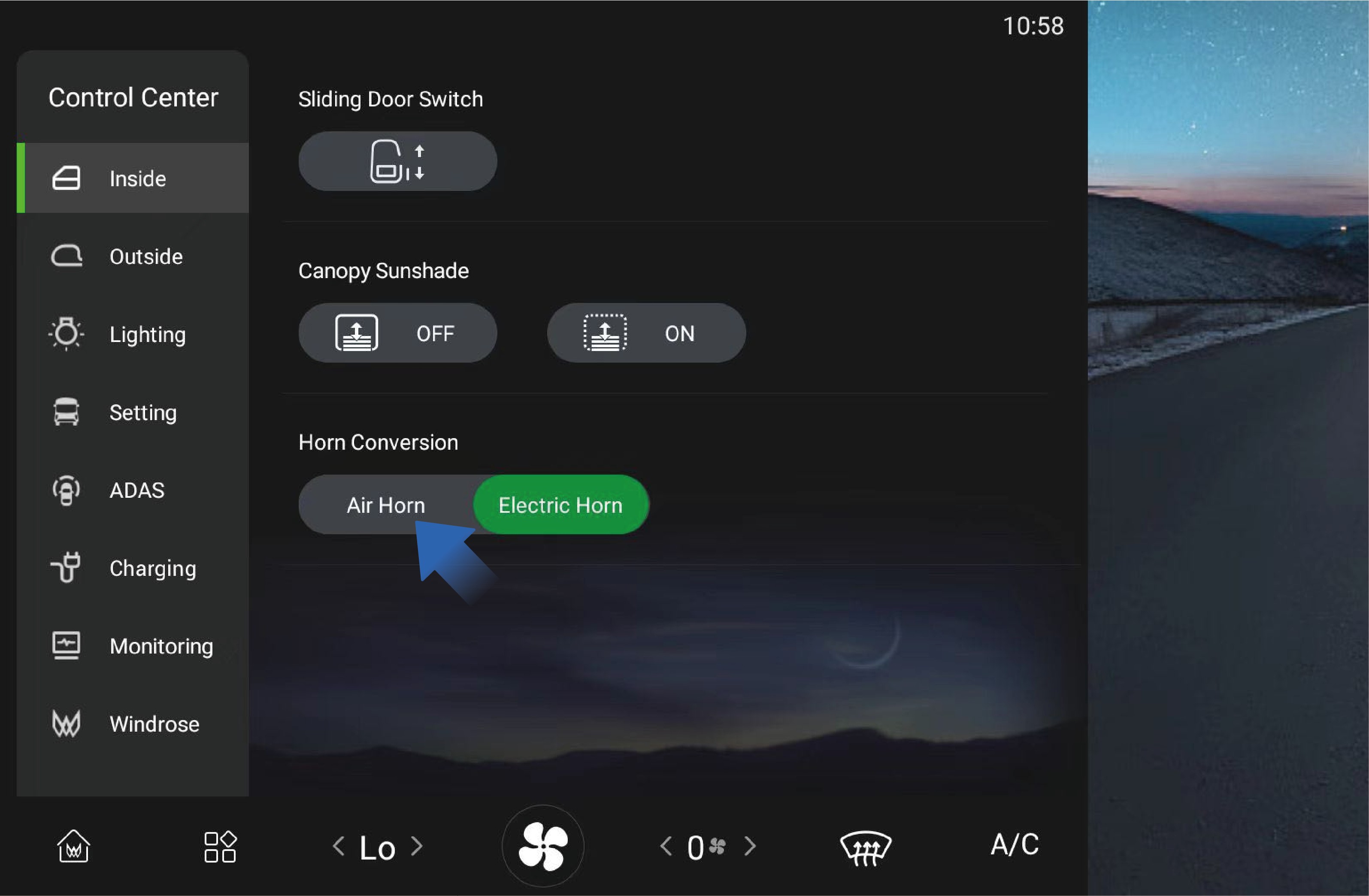

Możesz kliknąć „Wewnątrz" w interfejsie „Centrum sterowania" ekranu informacji o pojeździe, aby wybrać typ klaksonu pojazdu.

↑ Góra

4.I.3Środki ostrożności

Notatka

Umieść palce w odpowiedniej pozycji, aby uniknąć sytuacji, w której klawisz może być niedostępny lub trudny w obsłudze.

↑ Góra

5.APrzegląd tablicy przyrządów

Przygotowanie przed jazdą

  1. Przebieg 5. Tryb jazdy 9. Aktualny bieg pojazdu 13.Chwilowe zużycie energii na 100 km

  2. Szacowany zasięg jazdy 6. Pojemność baterii wysokiego napięcia 10. Poziomy odzysku energii

  3. Licznik przebiegu całkowitego 7. Aktualna prędkość 11. Udział chwilowego

napędu elektrycznego

  1. Temperatura zewnętrzna 8. Pojazd gotowy do jazdy 12.Średnie zużycie energii

na 100 km

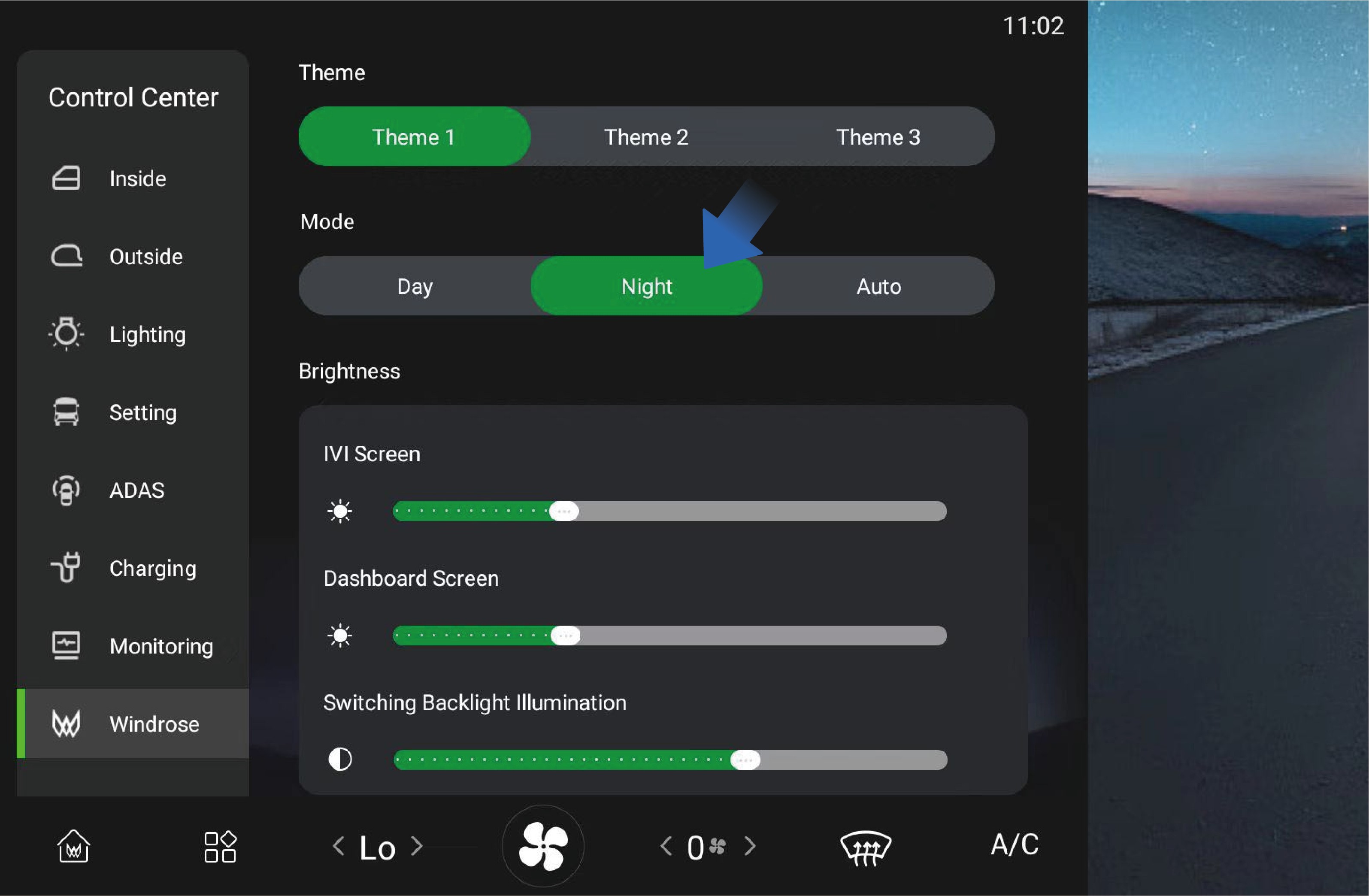

Możesz wybrać „Windrose" w interfejsie „Centrum sterowania" ekranu informacji o pojeździe, aby wybrać tryb dzienny, nocny lub automatyczny.

Uwaga

Obrazy na interfejsie tablicy przyrządów są wyłącznie schematami poglądowymi. Należy odwoływać się do rzeczywistego pojazdu.

↑ Góra

5.BWskaźniki i lampki ostrzegawcze

Przygotowanie przed jazdą

Ikona

Nazwa

Notatka

Lewy kierunkowskaz

Świeci po aktywacji lewego kierunkowskazu.

Prawy kierunkowskaz

Świeci po aktywacji prawego kierunkowskazu.

Obraz pokazuje jedną dużą, zieloną strzałkę skierowaną w prawo. Treść generowana przez AI może być nieprawidłowa.

Lewy kierunkowskaz przyczepy

Świeci po aktywacji lewego kierunkowskazu przyczepy.

Obraz przedstawia jasną zieloną strzałkę skierowaną w prawo, symbolizującą kierunek lub ruch w tym kierunku. Treść generowana przez AI może być nieprawidłowa.

Prawy kierunkowskaz przyczepy

Świeci po aktywacji prawego kierunkowskazu przyczepy.

Wskaźnik świateł drogowych

Świeci, gdy reflektory drogowe są aktywne.

Wskaźnik świateł mijania

Świeci, gdy reflektory mijania są aktywne.

Obraz pokazuje mały, okrągły przycisk z przezroczystym tłem. Treść generowana przez AI może być nieprawidłowa.

Wskaźnik tylnej lampy przeciwmgielnej

Świeci, gdy tylna lampa przeciwmgielna jest aktywna.

Zielony ślad stopy lub ślad opony na powierzchni. Treść generowana przez AI może być nieprawidłowa.

Wskaźnik tylnego światła roboczego

Świeci, gdy tylna lampa robocza jest aktywna.

Wskaźnik świateł pozycyjnych (lamp obrysowych)

Świeci, gdy światła pozycyjne (lampy obrysowe) są aktywne.

Ikona

Nazwa

Notatka

Prosty zielony znak z pętlą i małym kółkiem, prawdopodobnie japoński symbol kanji. Treść generowana przez AI może być nieprawidłowa.

Wskaźnik przednich lamp przeciwmgielnych

Świeci, gdy przednie lampy przeciwmgielne są aktywne.

Nie przeszkadzać Treść generowana przez AI może być nieprawidłowa.

Lampka ostrzegawcza przypominająca o zapięciu pasa bezpieczeństwa kierowcy

Świeci, gdy pas bezpieczeństwa kierowcy nie jest zapięty.

Lampka ostrzegawcza niskiego ciśnienia hamulca

Świeci, gdy ciśnienie powietrza w układzie hamulcowym spada poniżej minimalnego progu.

Lampka ostrzegawcza niskiego poziomu płynu do spryskiwaczy

Świeci, gdy poziom płynu do spryskiwaczy szyby przedniej jest niski.

Lampka ostrzegawcza ciśnienia w oponach

Świeci, gdy ciśnienie w oponach spada poniżej określonego poziomu.

Obraz przedstawia żółty symbol pompy paliwa z podłączoną wtyczką. Treść generowana przez AI może być nieprawidłowa.

Wskaźnik SOC baterii wysokiego napięcia

Bateria wysokiego napięcia jest ładowana

Wskaźnik aktywacji LCC*

Świeci, gdy aktywna jest kontrola podłużna podwozia (LCC).

Diagram ilustrujący drzwi z widocznym mechanizmem blokady i okrągłym wskaźnikiem. Treść generowana przez AI może być nieprawidłowa.

Lampka ostrzegawcza usterki systemu LCC*

Wskazuje usterkę systemu LCC.

Wskaźnik stanu zablokowania LCC*

Wskazuje, że LCC jest tymczasowo zablokowane.

Żółta, minimalistyczna reprezentacja klucza. Treść generowana przez AI może być nieprawidłowa.

Lampka ostrzegawcza usterki systemu pojazdu. Skontaktuj się z autoryzowanym centrum serwisowym.

Wskazuje usterkę systemu pojazdu. Skontaktuj się z autoryzowanym centrum serwisowym.

Ikona

Nazwa

Notatka

Wskaźnik przeglądu serwisowego

Wskazuje, że zbliża się termin planowego przeglądu serwisowego.

Obraz pokazuje czerwony, cylindryczny pojemnik z wylewką. Treść generowana przez AI może być nieprawidłowa.

Lampka ostrzegawcza otwarcia drzwi

Drzwi nie są zamknięte

Obraz przedstawia prosty, minimalistyczny design z żółtym kółkiem zawierającym trzy pionowe linie i symbol fali dźwiękowej. Treść generowana przez AI może być nieprawidłowa.

Wskaźnik włączonego ogrzewania elektrycznych lusterek wstecznych

Ogrzewanie elektrycznych lusterek wstecznych włączone

ABS Treść generowana przez AI może być nieprawidłowa.

Lampka ostrzegawcza usterki ABS przyczepy

Usterka ABS przyczepy

Lampka ostrzegawcza poważnego zużycia szczęk hamulcowych

Poważne zużycie szczęk hamulcowych

Lampka ostrzegawcza usterki ECAS

Usterka ECAS

Lampka ostrzegawcza nieprawidłowej wysokości nadwozia

Nieprawidłowa wysokość nadwozia

Lampka ostrzegawcza usterki układu kierowniczego

Usterka układu kierowniczego

Wskaźnik włączonego AUTOHOLD

AUTOHOLD włączone

Wskaźnik niezależnego hamulca przyczepy

Stan niezależnego hamulca przyczepy

Ikona

Nazwa

Notatka

Wskaźnik wykrywania siły parkowania

Pojazd w trybie wykrywania siły parkowania

Wskaźnik aktywności HSA

Pojazd w trybie HSA

Lampka ostrzegawcza usterki baterii wysokiego napięcia

Usterka baterii wysokiego napięcia

Wskaźnik odłączenia baterii wysokiego napięcia

Bateria wysokiego napięcia odłączona

Wskaźnik niskiego SOC baterii wysokiego napięcia

SOC baterii wysokiego napięcia zbyt niski

Lampka ostrzegawcza normalnej usterki izolacji

Normalna usterka izolacji

Lampka ostrzegawcza przekroczenia prędkości

Pojazd przekracza dozwoloną prędkość

Wskaźnik podłączenia ładowania baterii wysokiego napięcia

Pojazd jest podłączony do urządzenia ładującego

Lampka ostrzegawcza usterki silnika napędowego

Usterka silnika napędowego

Lampka ostrzegawcza usterki TCU

Usterka TCU

Ikona

Nazwa

Notatka

Lampka ostrzegawcza usterki systemu pojazdu

Usterka systemu pojazdu

Wskaźnik prawidłowego przyłożenia karty NFC

Przyłożenie karty NFC zakończyło się powodzeniem

Wskaźnik połączenia z wysokim napięciem pojazdu

Pojazd jest podłączony do wysokiego napięcia

Wskaźnik gotowości pojazdu

Pojazd jest w stanie GOTOWOŚCI i może być prowadzony w dowolnym momencie

Lampka ostrzegawcza ograniczonej mocy napędowej

Moc napędowa pojazdu jest ograniczona

Lampka ostrzegawcza usterki akumulatora

Usterka akumulatora

Lampka ostrzegawcza zbyt wysokiej temperatury płynu chłodzącego baterii wysokiego napięcia

Zbyt wysoka temperatura płynu chłodzącego baterii wysokiego napięcia

Lampka ostrzegawcza zbyt wysokiej temperatury płynu chłodzącego silnika napędowego

Zbyt wysoka temperatura płynu chłodzącego silnika napędowego

Lampka ostrzegawcza przegrzania baterii wysokiego napięcia

Przegrzanie baterii wysokiego napięcia

Lampka ostrzegawcza ucieczki cieplnej baterii wysokiego napięcia

Ucieczka cieplna baterii wysokiego napięcia

Ikona

Nazwa

Notatka

Wskaźnik odzysku energii

Pojazd w trybie rekuperacyjnego hamowania

Lampka ostrzegawcza przegrzania sterownika silnika i silnika

Przegrzanie sterownika silnika i silnika

Lampka ostrzegawcza usterki EHPS

Usterka EHPS

Lampka ostrzegawcza zbyt niskiego ciśnienia w obwodzie hamulcowym 1

Zbyt niskie ciśnienie w obwodzie hamulcowym 1

Lampka ostrzegawcza zbyt niskiego ciśnienia w obwodzie hamulcowym 2

Zbyt niskie ciśnienie w obwodzie hamulcowym 2

Wskaźnik blokady mechanizmu różnicowego 1

Blokada mechanizmu różnicowego 1 włączona

Wskaźnik blokady mechanizmu różnicowego 2

Blokada mechanizmu różnicowego 2 włączona

Wskaźnik hamulca postojowego

Hamulec postojowy włączony

Lampka ostrzegawcza usterki hamulca postojowego

Usterka hamulca postojowego

Lampka ostrzegawcza usterki EBS

Usterka EBS

Ikona

Nazwa

Notatka

Lampka ostrzegawcza usterki EBS

Usterka EBS

Wskaźnik wyłączonego ESC

ESC wyłączone

Wskaźnik aktywacji ESC

ESC aktywowane

Lampka ostrzegawcza usterki ESC

Usterka ESC

Wskaźnik włączonego FCW

FCW włączone

Lampka ostrzegawcza usterki FCW

Usterka FCW

Wskaźnik włączonego ACC

ACC włączone

Wskaźnik aktywacji ACC

ACC aktywowane

Lampka ostrzegawcza usterki ACC

Usterka adaptacyjnego tempomatu (ACC)

Lampka ostrzegawcza zbyt niskiego poziomu płynu chłodzącego akumulatora wysokiego napięcia

Zbyt niski poziom płynu chłodzącego akumulatora wysokiego napięcia

Ikona

Nazwa

Notatka

Lampka ostrzegawcza usterki zbyt wysokiej prędkości obrotowej silnika

Zbyt wysoka prędkość obrotowa silnika

Wskaźnik podłączenia awaryjnego urządzenia zabezpieczającego opony

Awaryjne urządzenie zabezpieczające oponę podłączone

Lampka ostrzegawcza usterki elektronicznego lusterka wstecznego

Usterka elektronicznego lusterka wstecznego

Wskaźnik włączenia regeneracyjnego hamowania podczas jazdy inercyjnej

Regeneracyjne hamowanie podczas jazdy inercyjnej WŁĄCZONE

Lampka ostrzegawcza przepalenia żarnika lampki hamowania pojazdu

Przepalenie żarnika lampki hamowania pojazdu

Lampka ostrzegawcza przepalenia żarnika lampki hamowania przyczepy

Przepalenie żarnika lampki hamowania przyczepy

Lampka wskaźnika temperatury tarczy hamulcowej

/

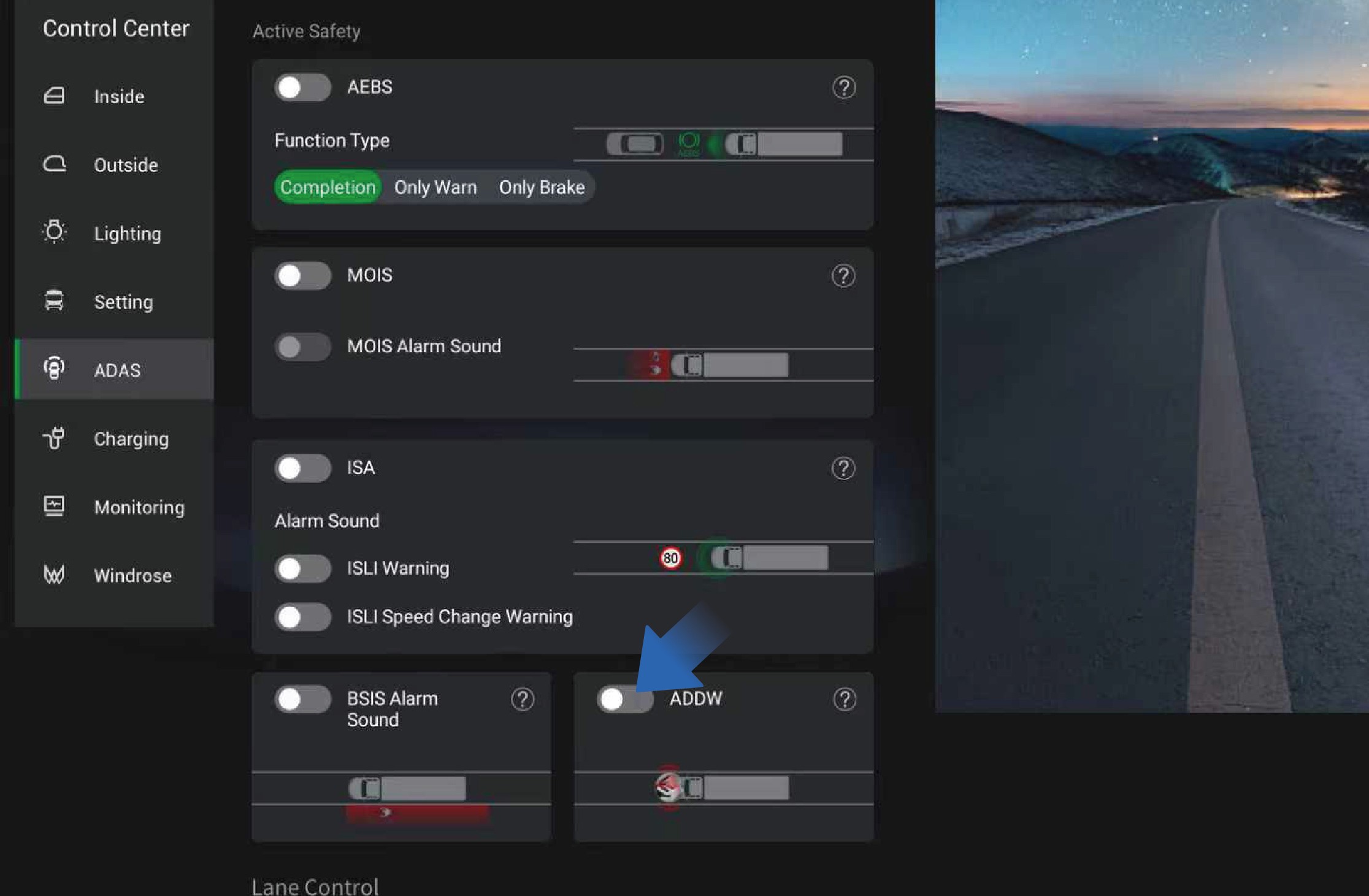

Wskaźnik monitorowania rozproszenia uwagi ADDW

/

Lampka wskaźnika monitorowania zmęczenia DDAW

/

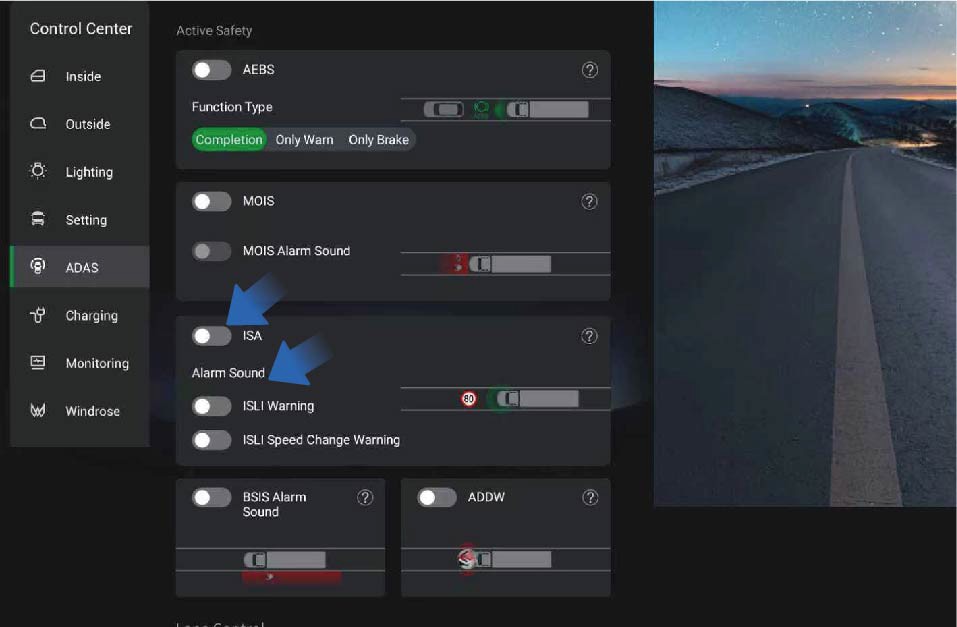

Lampka wskaźnika rozpoznawania znaków drogowych ISA

/

Ikona

Nazwa

Notatka

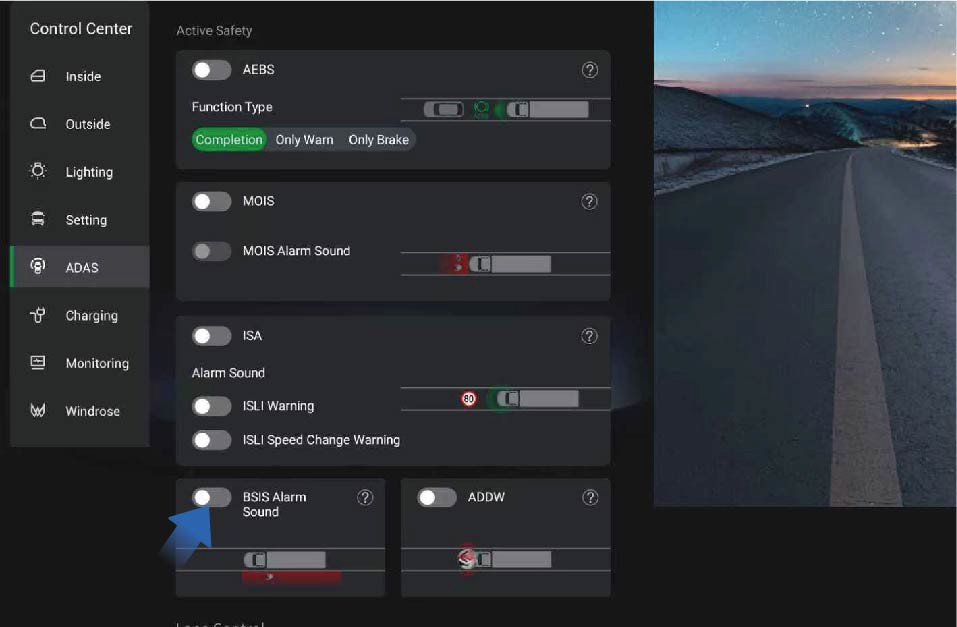

Lampka wskaźnika systemu monitorowania martwego pola BSIS

/

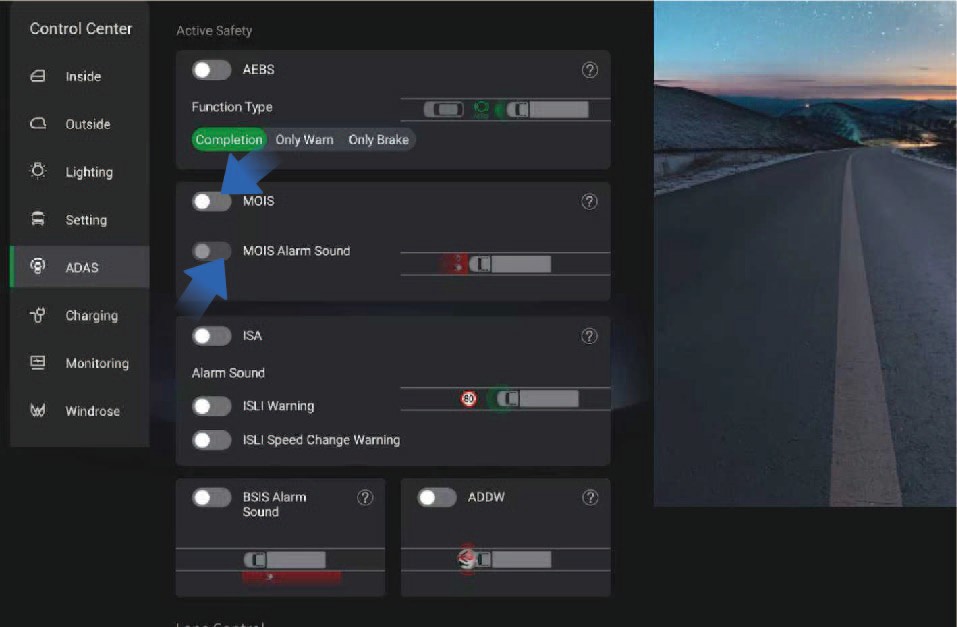

Lampka wskaźnika alarmu MOIS

/

Po włączeniu zasilania pojazdu niektóre lampki ostrzegawcze zaświecą się w celu przeprowadzenia testu diagnostycznego i zgasną po kilku sekundach. Jeśli lampka ostrzegawcza pozostaje zapalona lub zapala się podczas jazdy w wyniku usterki, należy zwrócić na to uwagę i jak najszybciej skontaktować się z autoryzowanym centrum serwisowym Windrose, aby zapobiec wypadkom mogącym prowadzić do obrażeń ciała lub szkód majątkowych.

Jeśli lampka ostrzegawcza pozostaje zapalona po włączeniu zasilania pojazdu lub zapala się podczas jazdy, oznacza to, że pojazd może być dotknięty poważną usterką. W takim przypadku należy niezwłocznie skontaktować się z autoryzowanym centrum serwisowym Windrose.

Czarne ikony w tabeli będą zmieniać kolor między czarnym a białym w zależności od tła wyświetlacza klastra wskaźników.

↑ Góra

6.ASterowanie wycieraczkami

↑ Góra

Przygotowanie przed jazdą

Po zwolnieniu przycisku mycia szyby przedniej natrysk wody zatrzymuje się natychmiast, a wycieraczka resetuje się po trzech przejazdach. Gdy naciśniesz i zwolnisz przycisk mycia szyby przedniej, spryskiwacz nie rozpyla wody, a

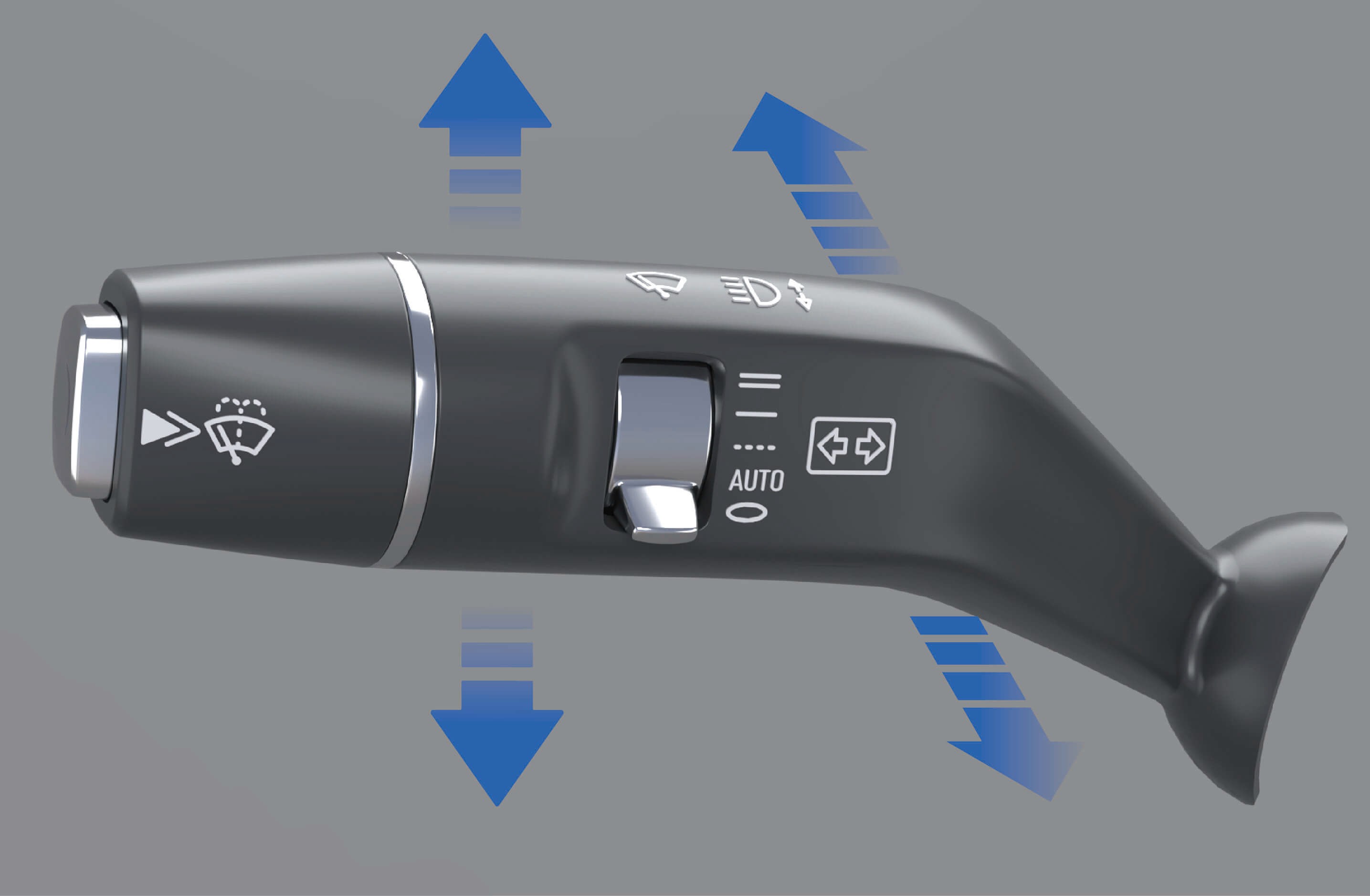

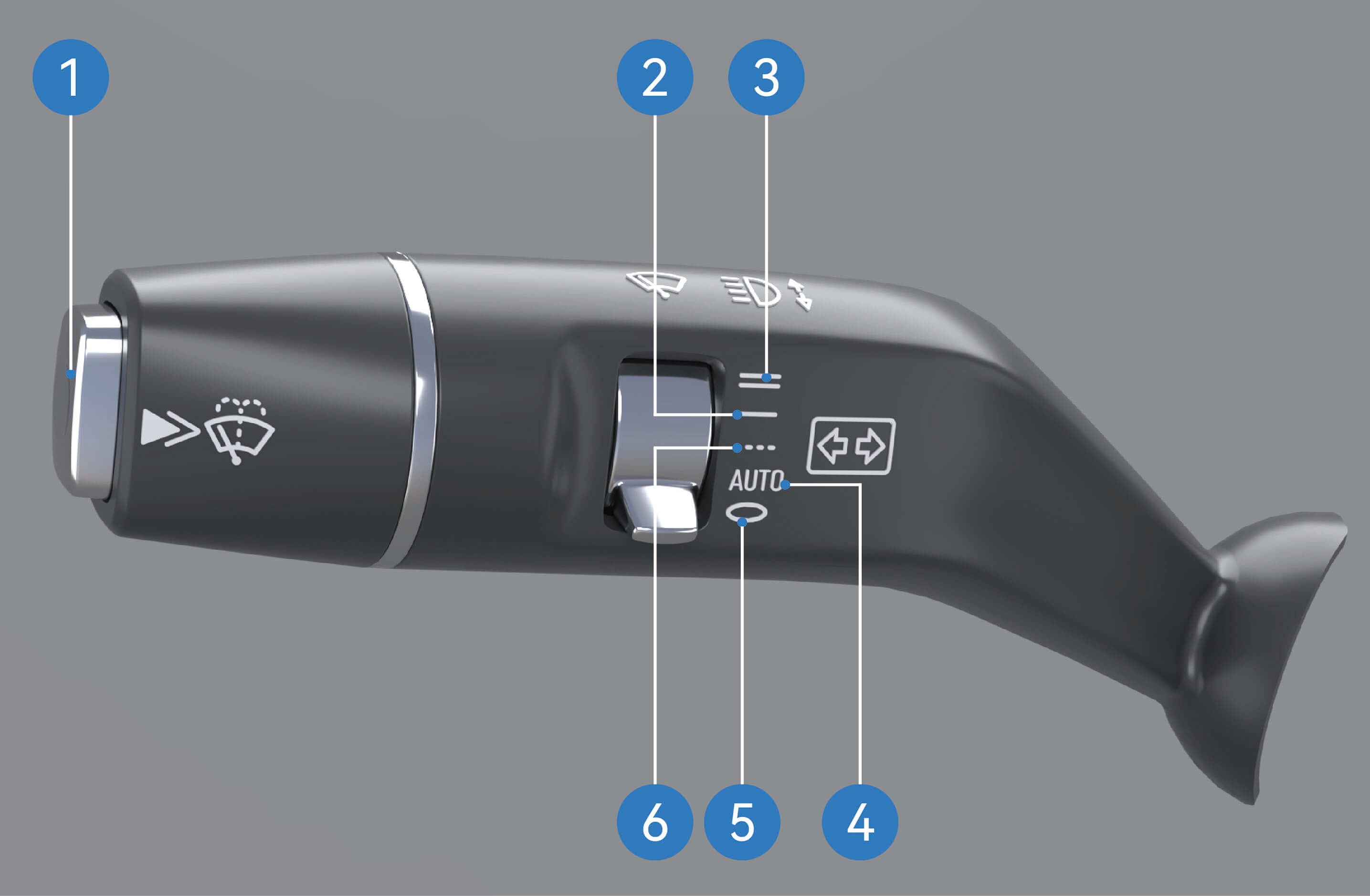

Funkcjami wycieraczek pojazdu steruje się za pomocą

dźwigni przełącznika kombinowanego po lewej stronie kierownicy.

6.A.1Instrukcja obsługi

  1. Mycie szyby przedniej: Naciśnij i przytrzymaj przycisk mycia szyby przedniej, aby przejść do trybu mycia. W tym trybie spryskiwacz będzie stale rozpylał wodę, a wycieraczka będzie pracować w trybie ciągłym.

wycieraczka zresetuje się po jednym przejeździe.

  1. Ciągłe wycieranie z małą prędkością: Przesuń ramię wycieraczki w tę pozycję, a wycieraczka przejdzie w tryb ciągłego wycierania z małą prędkością.

  2. Ciągłe wycieranie z dużą prędkością: Przesuń ramię wycieraczki w tę pozycję, a wycieraczka przejdzie w tryb ciągłego wycierania z dużą prędkością.

  3. Automatyczne wycieranie: Przesuń ramię wycieraczki w tę pozycję, a wycieraczka przejdzie w tryb automatycznego wycierania.

  4. Wycieraczka WYŁĄCZONA: Przesuń ramię wycieraczki w tę pozycję, a wycieraczka zostanie wyłączona.

  5. Wycieranie przerywane: Przesuń ramię wycieraczki w tę pozycję, a wycieraczka przejdzie w tryb wycierania przerywanego, w którym można regulować częstotliwość wycierania przerywanego na ekranie informacyjnym pojazdu.

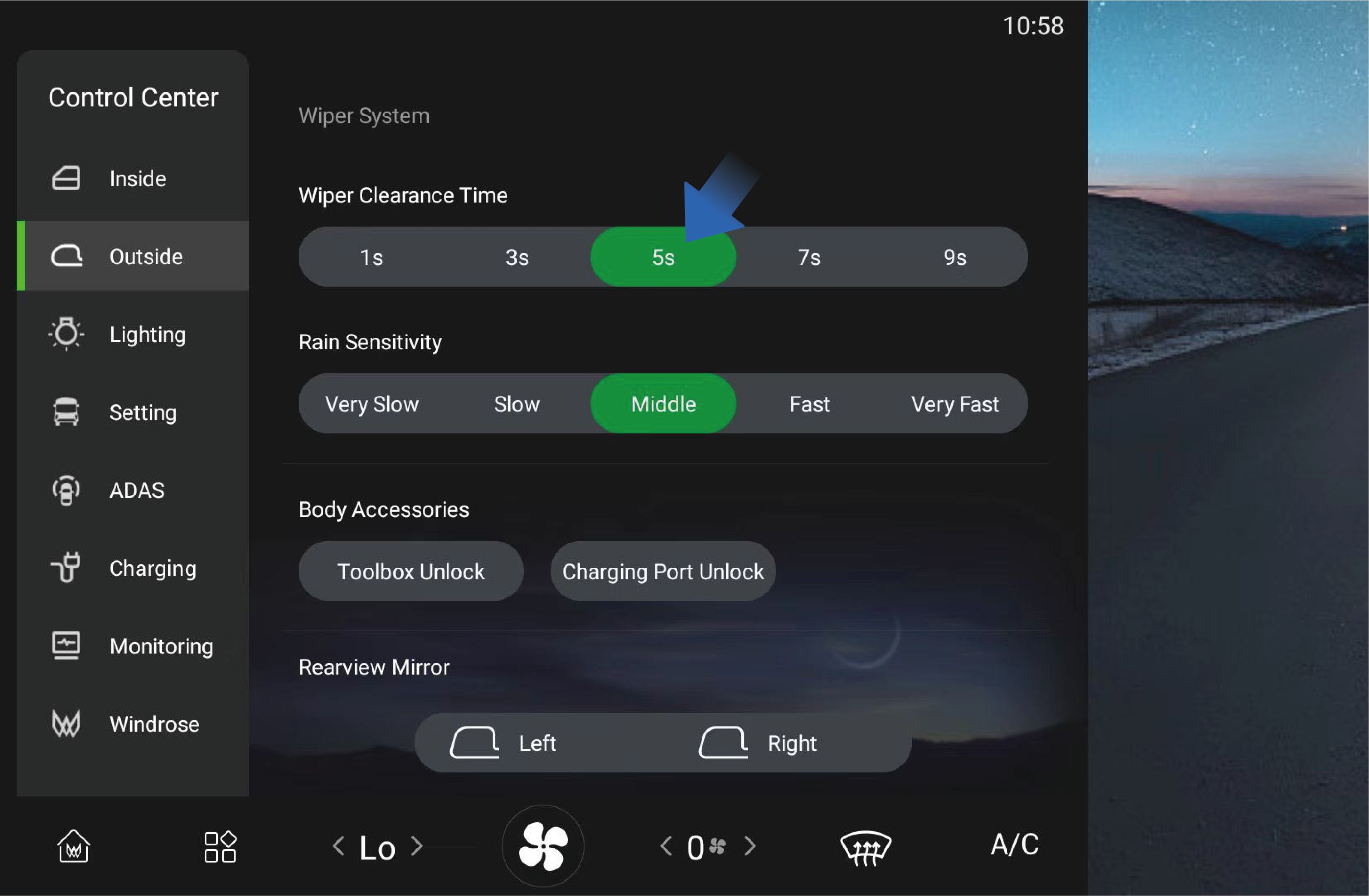

Możesz kliknąć „Na zewnątrz" w interfejsie „Centrum sterowania" ekranu informacyjnego pojazdu, aby wybrać interwał wycierania przerywanego według własnych potrzeb.

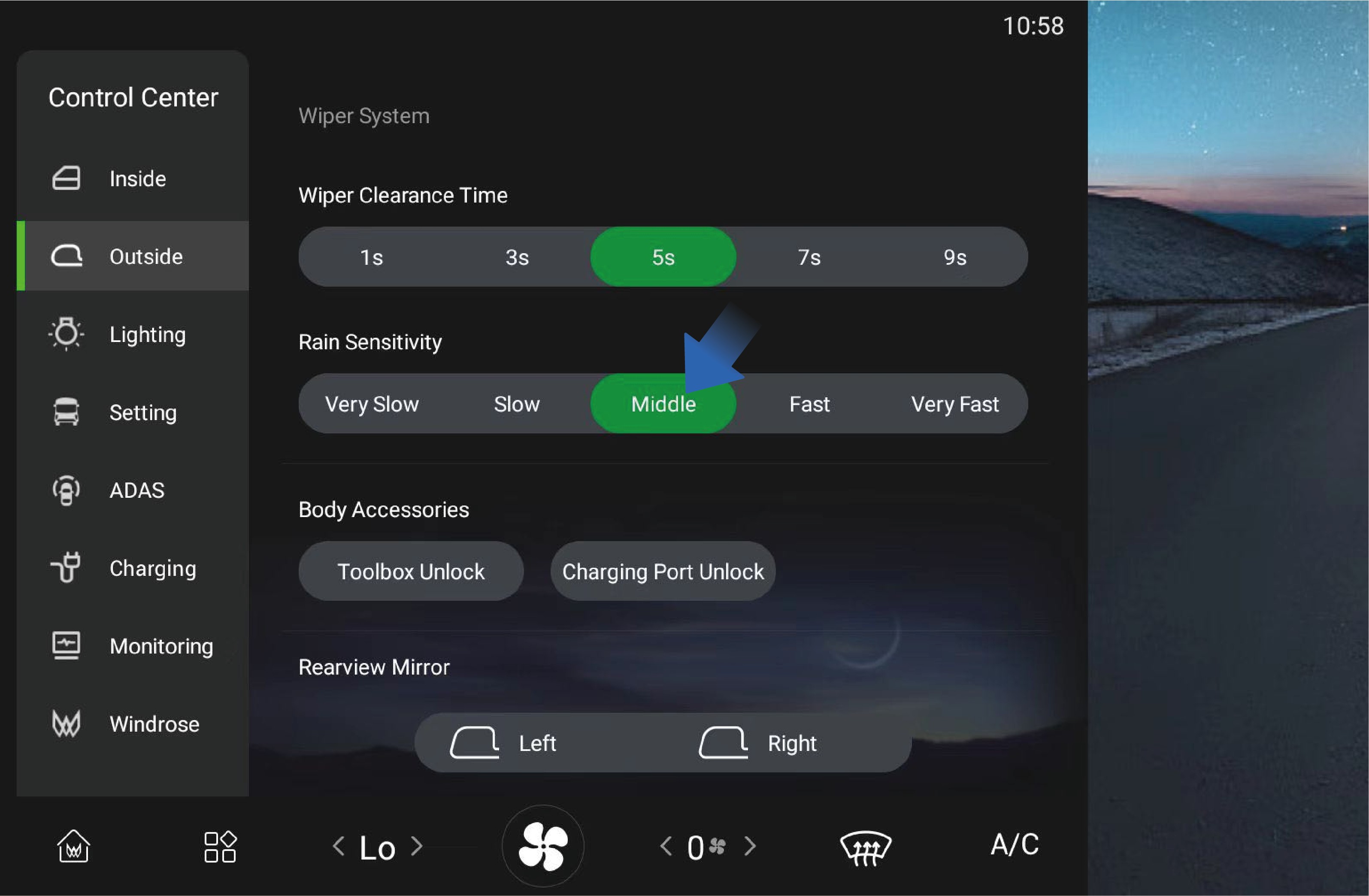

Gdy ramię wycieraczki zostanie przesunięte do pozycji automatycznego wycierania, można również wybrać czułość na deszcz w tym interfejsie, a system dostosuje częstotliwość automatycznego wycierania zgodnie z wybraną czułością.

↑ Góra

6.A.2Środki ostrożności

Ostrzeżenie

W sezonie zimowym, jeśli płyn do mycia szyb zamarznie na szybie przedniej, nie należy używać wycieraczek, ponieważ może to zasłonić widoczność i spowodować wypadki drogowe lub ofiary.

Uwaga
↑ Góra


6.BPrzełącznik świateł

↑ Góra

Przygotowanie przed jazdą

Notatka

Po włączeniu automatycznych reflektorów lub przełącznika świateł na

ekranie informacyjnym pojazdu można przełączać między światłami mijania a drogowymi za pomocą dźwigni świateł po lewej stronie kierownicy. Prawidłowe użytkowanie świateł zewnętrznych może skutecznie poprawić bezpieczeństwo jazdy pojazdu.

6.B.1Instrukcja obsługi

Kliknij ikonę „Oświetlenie" w interfejsie „Centrum sterowania" ekranu informacyjnego pojazdu, aby wejść do interfejsu sterowania oświetleniem pojazdu, gdzie można kliknąć ikonę lampki pozycyjnej (lampki obrysowej), świateł mijania lub AUTO, aby aktywować zewnętrzne oświetlenie pojazdu.

Po aktywacji świateł zewnętrznych można przełączać między światłami mijania a drogowymi za pomocą dźwigni świateł po lewej stronie kierownicy.

Światła do jazdy dziennej

Po uruchomieniu pojazdu światła do jazdy dziennej zostaną automatycznie włączone, gdy światła mijania są wyłączone; gdy światła mijania zostaną włączone, światła do jazdy dziennej wyłączą się automatycznie.

Boczna lampka obrysowa kombinowana

Boczne lampki obrysowe kombinowane zamontowane są po obu stronach pojazdu i włączają się automatycznie po wybraniu opcji „AUTO", „Światła mijania" lub „Lampka pozycyjna" w interfejsie sterowania oświetleniem pojazdu.

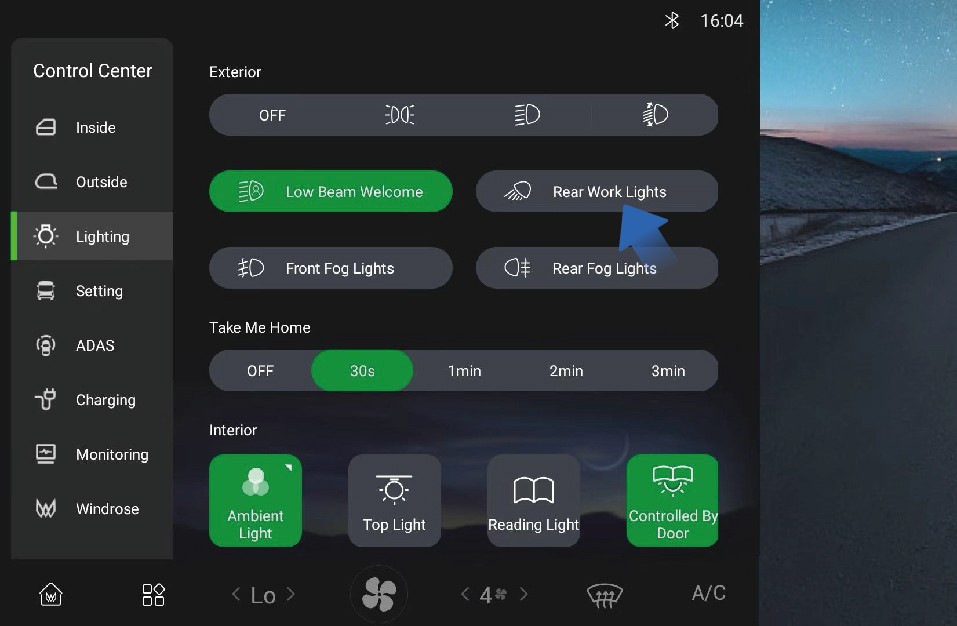

Tylna lampka robocza

Jeśli w konkretnej sytuacji konieczne jest włączenie tylnej lampki roboczej pojazdu, można kliknąć przełącznik „Tylne światła robocze" w interfejsie „Oświetlenie".

↑ Góra

6.B.2Środki ostrożności

Notatka

Podczas obsługi kierunkowskazów nie ma potrzeby wcześniejszego aktywowania świateł zewnętrznych na ekranie informacyjnym pojazdu.

↑ Góra

6.CPrzełącznik świateł awaryjnych

Przygotowanie przed jazdą

↑ Góra

W razie nagłego zdarzenia podczas jazdy należy niezwłocznie włączyć światła awaryjne, aby ostrzec pojazd jadący za nami i zapobiec wypadkom.

6.C.1Instrukcja obsługi

Po naciśnięciu przełącznika świateł awaryjnych po prawej stronie tablicy przyrządów pojazdu, jeśli wskaźnik na przełączniku miga, oznacza to, że światła awaryjne zostały aktywowane.

↑ Góra

6.C.2Środki ostrożności

Ostrzeżenie

Przełącznik świateł awaryjnych jest używany w warunkach, gdy pojazd może spowodować wypadki drogowe lub w innych szczególnych sytuacjach, w celu ostrzeżenia przejeżdżających pojazdów i zapobiegania wypadkom.

↑ Góra

6.DWłączenie/wyłączenie zasilania

↑ Góra

Jazda

Po odblokowaniu pojazdu otwórz drzwi i przyłóż kartę NFC w wyznaczonym miejscu na prawej tablicy przyrządów, aby włączyć zasilanie pojazdu; klaster wskaźników i wyświetlacz centralny zostaną podświetlone.

Jeśli znajdujesz się w pojeździe, możesz włączyć lub wyłączyć zasilanie pojazdu

za pomocą karty NFC. Instrukcja obsługi Włączenie zasilania

Wyłączenie zasilania

Przed wyłączeniem zasilania pojazdu upewnij się, że pojazd jest bezpiecznie i stabilnie zaparkowany. Podczas parkowania na pochylni lub w szczególnych miejscach zabezpiecz koła za pomocą klinów parkingowych dołączonych do pojazdu, aby zapobiec stoczeniu się.

Gdy powyższe warunki są spełnione, można wyłączyć zasilanie pojazdu w następujący sposób.

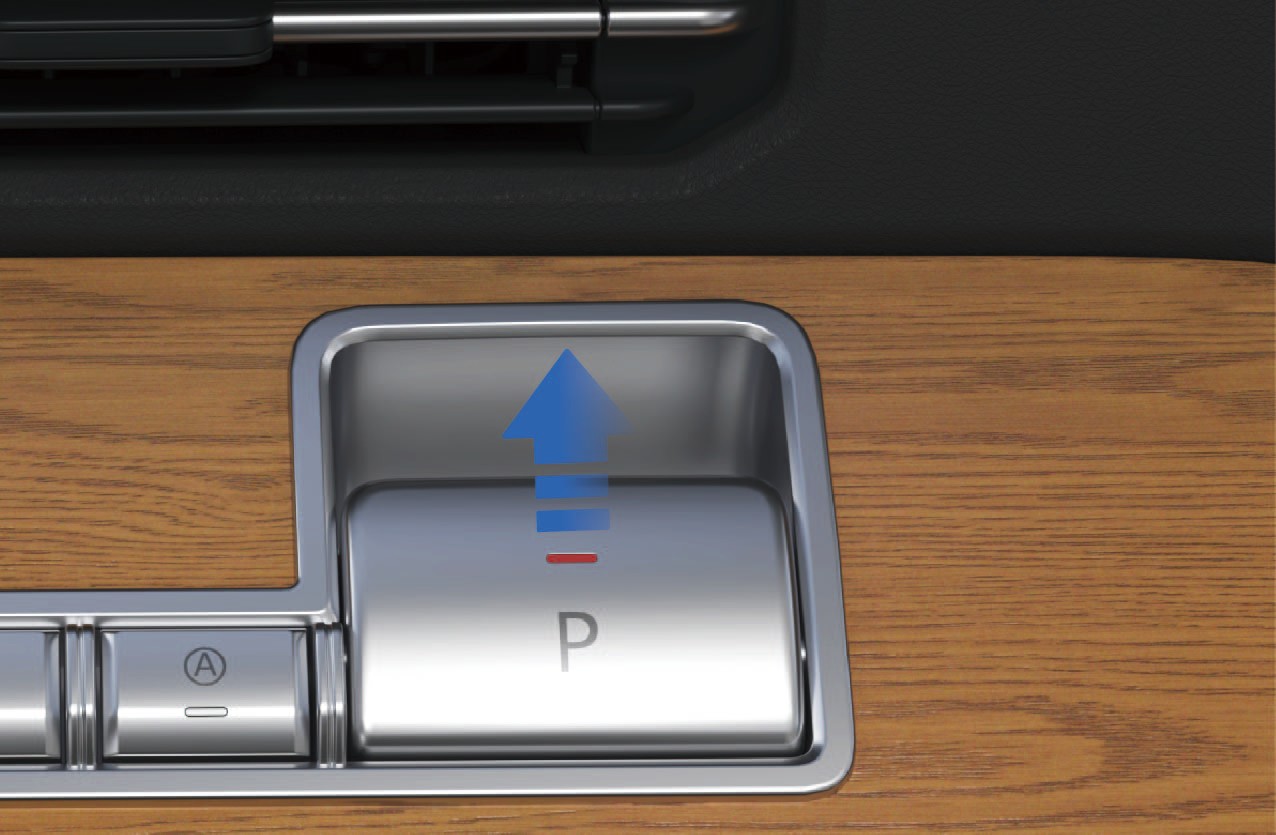

Po włączeniu EPB przyłóż kartę NFC w wyznaczonym miejscu na prawej tablicy przyrządów, aby wyłączyć zasilanie pojazdu.

6.D.1Środki ostrożności

Notatka

Podczas wyłączania zasilania pojazdu można usłyszeć dźwięk – jest to normalne zjawisko spowodowane testem diagnostycznym układu hamulcowego.

↑ Góra

6.EHamulec roboczy

↑ Góra

Jazda

Po włączeniu EPB można wyłączyć zasilanie pojazdu, wybierając „Centrum sterowania", przechodząc do interfejsu „Ustawienia" i klikając przycisk „Wyłącz zasilanie" na prawym ekranie IVI.

Po wyłączeniu zasilania pojazdu od wewnątrz elektryczny przełącznik elektrycznych drzwi przesuwnych wewnątrz lub na zewnątrz pojazdu nadal może być używany do otwierania lub zamykania elektrycznych drzwi przesuwnych. Gdy elektryczne drzwi przesuwne zostaną zablokowane z zewnątrz pojazdu, oznacza to, że zasilanie pojazdu zostało pomyślnie wyłączone.

Aby zwolnić prędkość lub zatrzymać pojazd podczas jazdy, można nacisnąć pedał hamulca, aby zmniejszyć prędkość pojazdu lub zwolnić aż do całkowitego zatrzymania.

6.E.1Instrukcja obsługi

Aby płynnie zatrzymać pojazd podczas hamowania roboczego, zaleca się obsługę pedału hamulca w następujący sposób w trzech sytuacjach:

spowolnienie nie jest zgodne z oczekiwaniami, odpowiednio naciśnij pedał hamulca;

↑ Góra

6.E.2Środki ostrożności

Ostrzeżenie
↑ Góra

6.FElektroniczny hamulec postojowy (EPB)

Jazda

↑ Góra

  1. Wskaźnik stanu przełącznika EPB

  2. Przełącznik EPB

6.F.1Instrukcja obsługi

Zwolnienie hamulca postojowego

Gdy pojazd jest w stanie hamowania postojowego przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, naciśnij pedał hamulca i naciśnij przełącznik EPB, aby zwolnić hamulec postojowy; lampka wskaźnika hamulca postojowego w klastrze wskaźników zgaśnie.

Gdy drzwi pojazdu są zamknięte, pojazd jest w stanie hamowania postojowego (na płaskiej drodze lub na pochylni) przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, hamulec postojowy zostanie automatycznie zwolniony po normalnym uruchomieniu pojazdu; lampka wskaźnika hamulca postojowego w klastrze wskaźników zgaśnie.

Notatka

System nie może automatycznie zwolnić hamulca postojowego przy włączeniu biegu wstecznego (R). Przed włączeniem biegu R należy ręcznie zwolnić hamulec postojowy.

Hamulec postojowy nie może być zwolniony, gdy ciśnienie w zbiorniku powietrza jest zbyt niskie. Lampka wskaźnika hamulca postojowego w klastrze wskaźników pozostanie zapalona, a na wyświetlaczu pojawi się odpowiedni komunikat tekstowy.

Jeśli hamulec postojowy nie może być zwolniony z powodu zbyt niskiego ciśnienia w zbiorniku powietrza, naciśnij pedał hamulca i przytrzymaj przełącznik EPB przez ponad 5 sekund, aby zwolnić hamulec postojowy; lampka wskaźnika hamulca postojowego w klastrze wskaźników zgaśnie.

Hamulec postojowy nie może być zwolniony, jeśli naciśniesz przełącznik EPB bez uprzedniego naciśnięcia pedału hamulca, a na klastrze wskaźników zostanie wyświetlony odpowiedni komunikat tekstowy.

Gdy pojazd jest w stanie hamowania postojowego przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, włącz zasilanie pojazdu i naciśnij przełącznik EPB szybko 5 razy w ciągu 10 sekund od włączenia zasilania, aby zwolnić hamulec postojowy; lampka wskaźnika hamulca postojowego w klastrze wskaźników zgaśnie.

Gdy pojazd jest w stanie hamowania postojowego przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza: Naciśnij i przytrzymaj przełącznik EPB; Dotknij przycisku wyłączenia zasilania na ekranie infotainmentu pojazdu (nie wyłączaj zasilania przez przyłożenie karty); Zwolnij przełącznik EPB po przytrzymaniu go przez ponad 5 sekund. Po wyłączeniu zasilania pojazdu system EPB nie aktywuje hamulca postojowego i pozostanie w stanie zwolnionym. Lampka wskaźnika hamulca postojowego w klastrze wskaźników zgaśnie, a wskaźnik stanu przełącznika EPB będzie migać do momentu przejścia systemu w stan uśpienia.

Aktywacja hamulca postojowego

Gdy pojazd stoi w miejscu i hamulec postojowy jest zwolniony przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, pociągnij przełącznik EPB w górę, aby aktywować hamulec postojowy; lampka wskaźnika hamulca postojowego w klastrze wskaźników zaświeci się.

Gdy pojazd stoi w miejscu i hamulec postojowy jest zwolniony przy normalnym teście diagnostycznym systemu, dotknij przycisku wyłączenia zasilania na prawym ekranie sterowania pojazdu (nie wyłączaj zasilania przez przyłożenie karty), aby aktywować hamulec postojowy; lampka wskaźnika hamulca postojowego w klastrze wskaźników zaświeci się i zgaśnie 10 sekund po wyłączeniu zasilania.

Gdy pojazd jest w ruchu i doszło do awarii układu hamulca roboczego (przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza): Powoli pociągnij przełącznik EPB w górę, aby aktywować hamowanie awaryjne EPB; Jeśli prędkość pojazdu jest poniżej 5 km/h, gdy przełącznik zostanie pociągnięty do maksymalnego skoku, system w pełni aktywuje hamulec postojowy. Skok przełącznika EPB jest proporcjonalny do siły hamowania. Lampka hamowania zaświeci się po aktywacji hamowania awaryjnego podczas jazdy; lampka postoju nie zaświeci się, jeśli hamowanie awaryjne nie uruchomi funkcji hamulca postojowego.

Gdy system EPB jest w stanie uśpienia (wskaźnik stanu przełącznika jest wyłączony), pociągnij przełącznik EPB w górę, aby

wybudzić system, a wskaźnik stanu przełącznika EPB zaświeci się.

Tymczasowe parkowanie

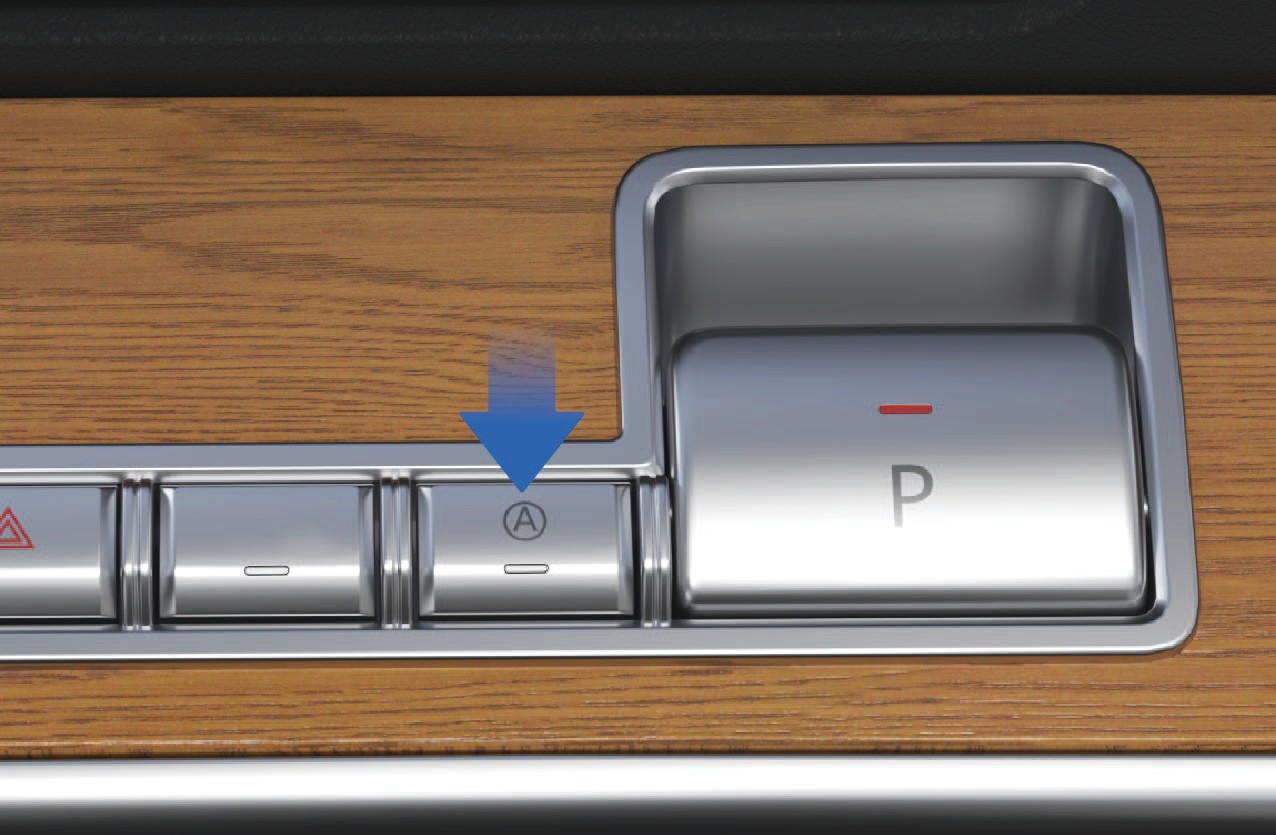

Przełącznik tymczasowego parkowania znajduje się po prawej stronie tablicy przyrządów.

Gdy pojazd stoi w miejscu przy normalnym teście diagnostycznym systemu, naciśnij przełącznik tymczasowego parkowania, aby aktywować funkcję (naciśnij przełącznik ponownie, aby ją dezaktywować).

Stan aktywny: Lampka wskaźnika AUTO HOLD w klastrze wskaźników i wskaźnik stanu przełącznika tymczasowego parkowania zaświecają się; Stan dezaktywowany: Lampka wskaźnika AUTO HOLD w klastrze wskaźników i wskaźnik stanu przełącznika tymczasowego parkowania gasną.

Gdy pojazd stoi w miejscu przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, naciśnij pedał hamulca do określonej głębokości i przytrzymaj przez ponad 3 sekundy, aby aktywować tymczasowe parkowanie. Lampka wskaźnika AUTO HOLD w klastrze wskaźników i wskaźnik stanu przełącznika tymczasowego parkowania będą migać.

Gdy drzwi pojazdu są zamknięte, pojazd jest w stanie tymczasowego parkowania (na płaskiej drodze lub na pochylni) przy normalnym teście diagnostycznym systemu i odpowiednim ciśnieniu w zbiorniku powietrza, hamulec tymczasowego parkowania zostanie zwolniony po normalnym uruchomieniu pojazdu. Lampka wskaźnika AUTO HOLD w klastrze wskaźników i wskaźnik stanu przełącznika tymczasowego parkowania przestaną migać i pozostaną zapaleni.

Notatka

System nie może automatycznie zwolnić hamulca tymczasowego parkowania przy włączeniu biegu wstecznego (R). Przed włączeniem biegu R należy ręcznie zwolnić hamulec tymczasowego parkowania.

Alarmy usterek

↑ Góra

6.F.2Środki ostrożności

Ostrzeżenie
Uwaga
↑ Góra

6.GHamowanie awaryjne – jazda

Jazda

↑ Góra

Hamulec postojowy może być użyty jako hamulec awaryjny w przypadku awarii układu hamulca roboczego pojazdu.

6.G.1Instrukcja obsługi

Gdy konieczne jest hamowanie awaryjne, pociągnięcie przełącznika hamulca postojowego EPB w górę umożliwia osiągnięcie hamowania awaryjnego. Im większe

↑ Góra


6.HObsługa zmiany biegów

↑ Góra

Jazda

otwarcie przełącznika pociągniętego w górę, tym większa jest przyłożona siła hamowania.

6.H.1Środki ostrożności

Ostrzeżenie

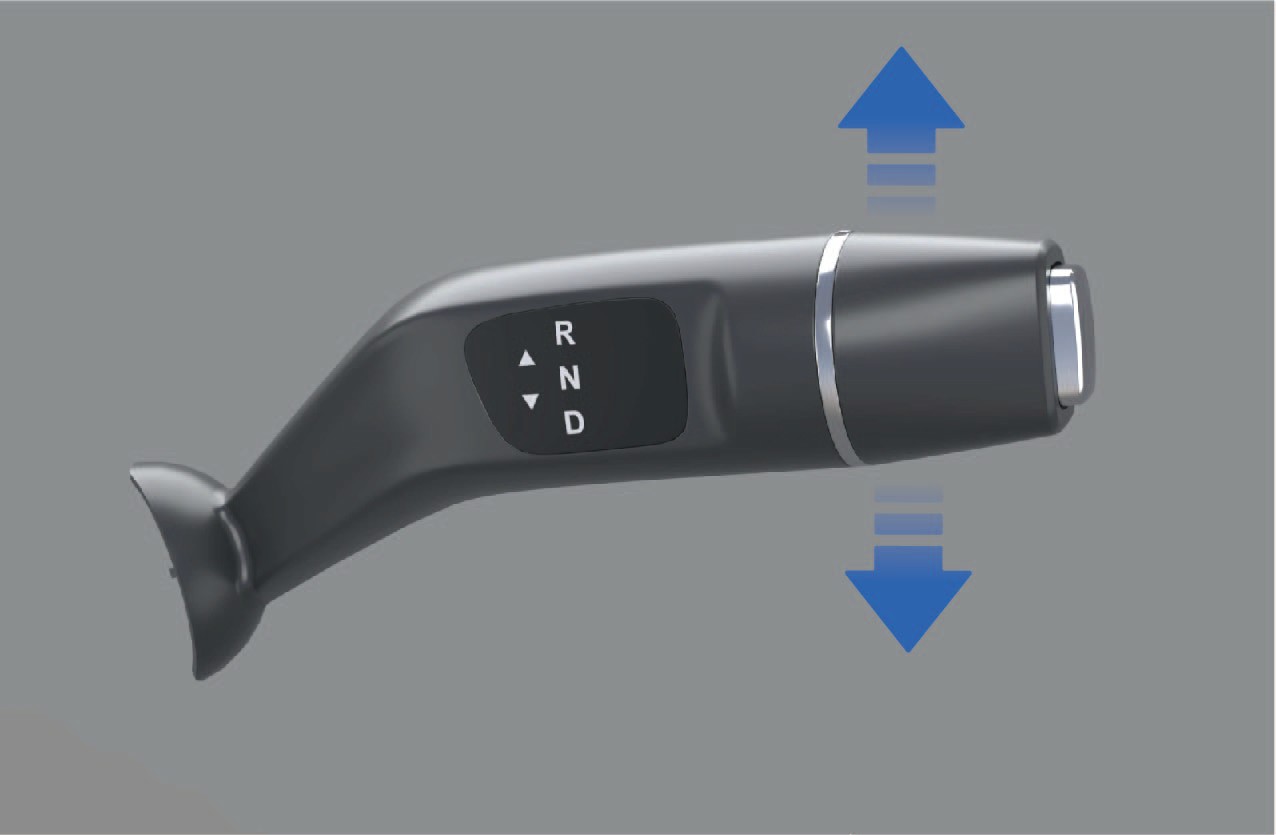

Biegami można zmieniać za pomocą dźwigni zmiany biegów po prawej stronie kierownicy.

↑ Góra

6.H.2Instrukcja obsługi

Gdy pojazd stoi w miejscu, naciśnij pedał hamulca i przesuń dźwignię zmiany biegów w górę, a klaster wskaźników wyświetli bieg „R", co oznacza, że pojazd został wprowadzony w bieg R.

Gdy dźwignia zmiany biegów jest w biegu „R", przesuń ją w dół o 1 bieg i przytrzymaj przez 1 sekundę.

Gdy pojazd jest w trybie EPB, naciśnij pedał hamulca i zwolnij EPB.

Gdy pojazd stoi w miejscu, naciśnij pedał hamulca i jednocześnie przesuń dźwignię zmiany biegów w dół, a klaster wskaźników wyświetli bieg „D", co oznacza, że pojazd został wprowadzony w bieg D.

W przypadku nieudanej zmiany biegu tablica wskaźników wyświetli przyczynę niepowodzenia; komunikat tekstowy zawiera: naciśnij hamulec, aby zmienić bieg, GOTOWOŚĆ przed zmianą biegu lub zatrzymaj się i zmień bieg; Jeśli zmiana biegu zakończyła się sukcesem, żaden komunikat tekstowy nie zostanie wyświetlony.

↑ Góra

6.H.3Środki ostrożności

Uwaga

Pojazd musi być wyłączany na biegu N; zabronione jest bezpośrednie wyłączanie zasilania i zatrzymywanie pojazdu na biegu D lub R.

Pojazd może być wprowadzony w bieg N z podświetlonym wskaźnikiem biegu „N"

w klastrze wskaźników za pomocą następujących operacji:

Gdy dźwignia zmiany biegów jest w biegu „D", przesuń ją w górę o 1

bieg i przytrzymaj przez 1 sekundę.

↑ Góra

6.IHamowanie regeneracyjne

↑ Góra

Jazda

Obróć lewe wiosełko kinetycznego systemu odzyskiwania energii (KERS), aby zmniejszyć intensywność kinetycznego hamowania regeneracyjnego pojazdu podczas jazdy inercyjnej.

2. Wiosełko kinetycznego hamowania regeneracyjnego (prawe)

Podczas jazdy można poprawić komfort jazdy, regulując poziom hamowania regeneracyjnego, co może zmniejszyć straty ciepła hamulców, a tym samym poprawić zużycie energii.

6.I.1Instrukcja obsługi

  1. Wiosełko kinetycznego hamowania regeneracyjnego (lewe)

Obróć prawe wiosełko kinetycznego systemu odzyskiwania energii (KERS), aby zwiększyć intensywność kinetycznego hamowania regeneracyjnego pojazdu podczas jazdy inercyjnej.

Podczas jazdy energia jazdy inercyjnej jest odzyskiwana po zwolnieniu pedału przyspieszenia i pedału hamulca. Energia hamowania jest również odzyskiwana po naciśnięciu pedału hamulca. Intensywność hamowania regeneracyjnego podczas jazdy inercyjnej można regulować za pomocą wiosełek KERS po lewej i prawej stronie kierownicy.

W prawym dolnym rogu klastra wskaźników wyświetlany jest aktualny poziom hamowania regeneracyjnego (poziom 1, poziom 2, poziom 3, poziom 4 i poziom 5). Gdy poziom hamowania regeneracyjnego jest ustawiony na 0, funkcja hamowania regeneracyjnego pojazdu zostanie wyłączona.

↑ Góra

6.I.2Środki ostrożności

Uwaga
Notatka

Gdy poziom naładowania akumulatora pojazdu spadnie poniżej 95% SOC, można włączyć i stosować funkcję hamowania regeneracyjnego.

↑ Góra

6.JAR-HUD*

Jazda

↑ Góra

AR-HUD może wyświetlać informacje dotyczące pojazdu na przedniej szybie, co ułatwia szybkie i czytelne pozyskiwanie informacji podczas jazdy, zwiększając tym samym bezpieczeństwo jazdy.

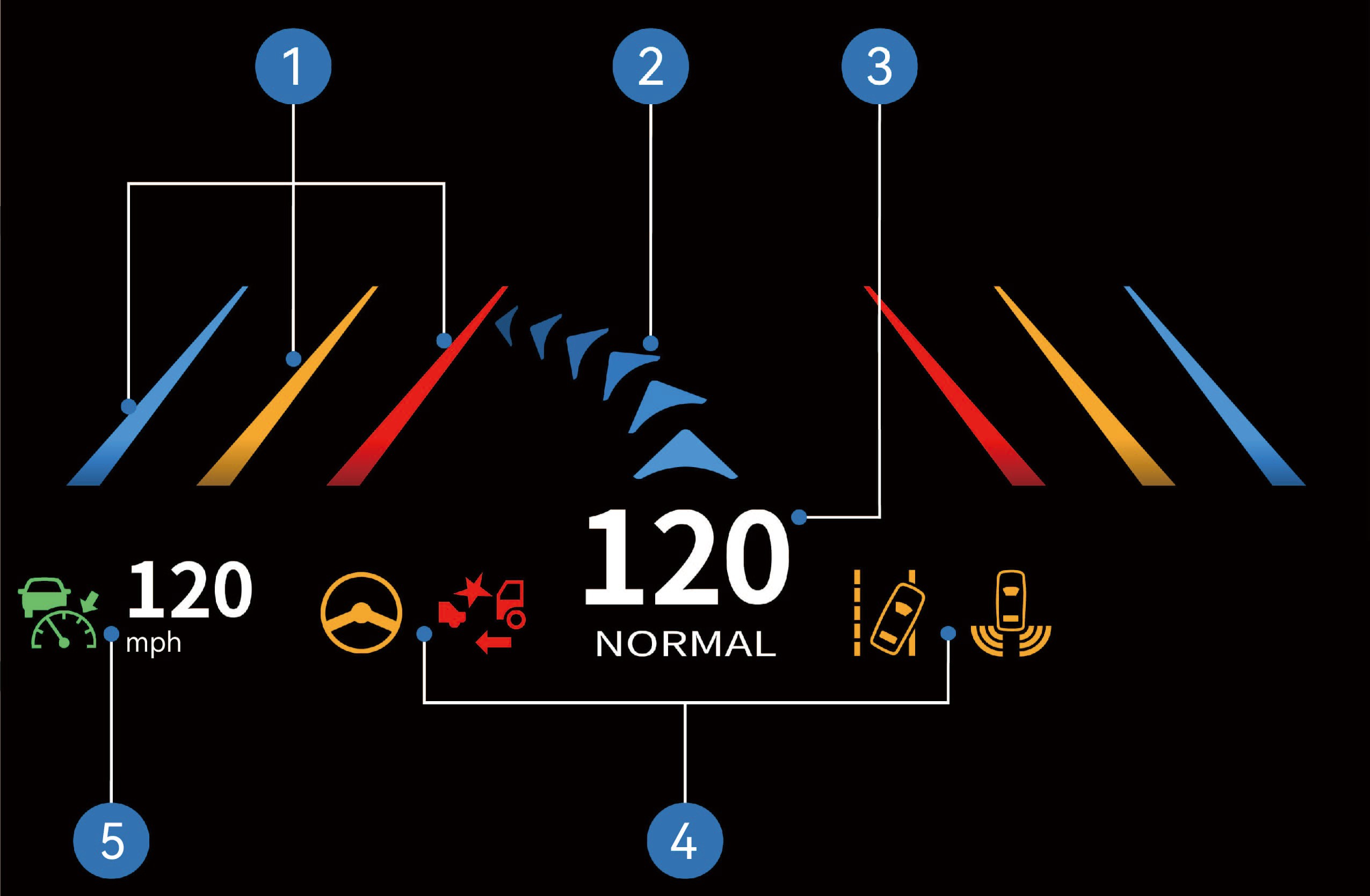

  1. Monit o niezamierzonej zmianie pasa ruchu

  2. Strzałka nawigacyjna

  3. Prędkość jazdy + tryb jazdy

  4. Ikona ostrzeżenia klastra wskaźników

  5. Ikona stanu ACC + prędkość przelotowa

6.J.1Instrukcja obsługi

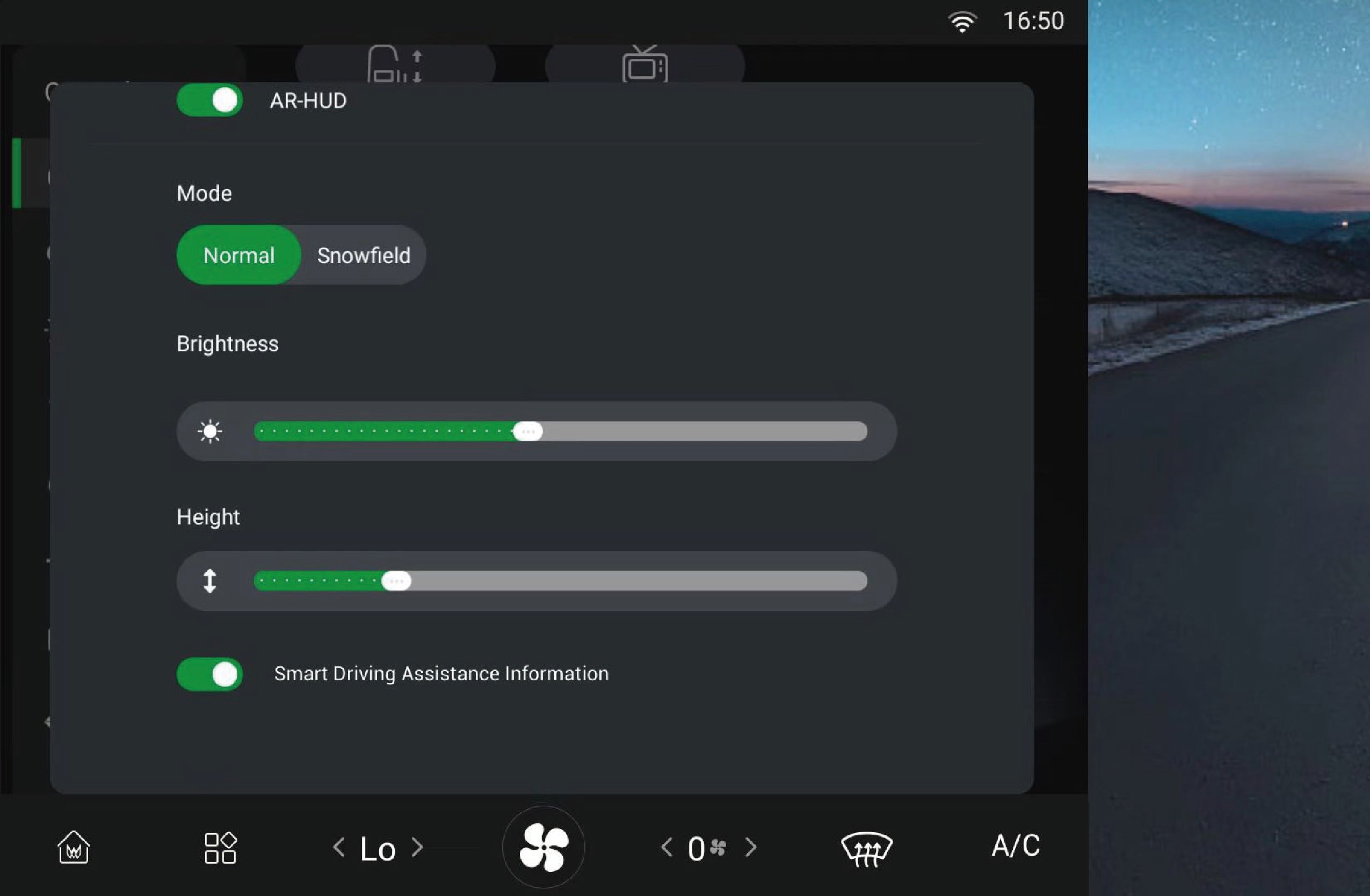

Możesz wybrać „Centrum sterowania", przejść do interfejsu „Wewnątrz" i kliknąć przycisk „AR-HUD" na ekranie informacyjnym pojazdu, aby wejść do interfejsu, gdzie można włączyć/wyłączyć funkcję oraz dostosować tryb wyświetlania, jasność, wysokość i wyświetlane informacje według osobistych preferencji.

↑ Góra

6.J.2Środki ostrożności

Ostrzeżenie
Uwaga
↑ Góra

6.KBlokada mechanizmu różnicowego

Jazda

↑ Góra

Podczas jazdy po błotnistych i śliskich drogach lub podczas wjazdu pod wzniesienie z dużym obciążeniem koła napędowe mogą się ślizgać lub pojazd może mieć trudności z jazdą. W takim przypadku można użyć blokady mechanizmu różnicowego pojazdu, aby poprawić przejezdność pojazdu.

Notatka

6.K.1Instrukcja obsługi

Możesz wybrać „Centrum sterowania", przejść do interfejsu „Ustawienia" i kliknąć przycisk „Blokada stożkowego mechanizmu różnicowego" na ekranie informacyjnym pojazdu; przełącznik zostanie podświetlony i funkcja mechanizmu różnicowego

zostanie wyłączona; Gdy przełącznik jest podświetlony, kliknij ponownie przycisk „Blokada stożkowego mechanizmu różnicowego", a przełącznik zmieni kolor na szary i funkcja mechanizmu różnicowego zostanie włączona.

↑ Góra


6.K.2 Środki ostrożności

Ostrzeżenie
↑ Góra

6.LTryb jazdy

↑ Góra

Jazda

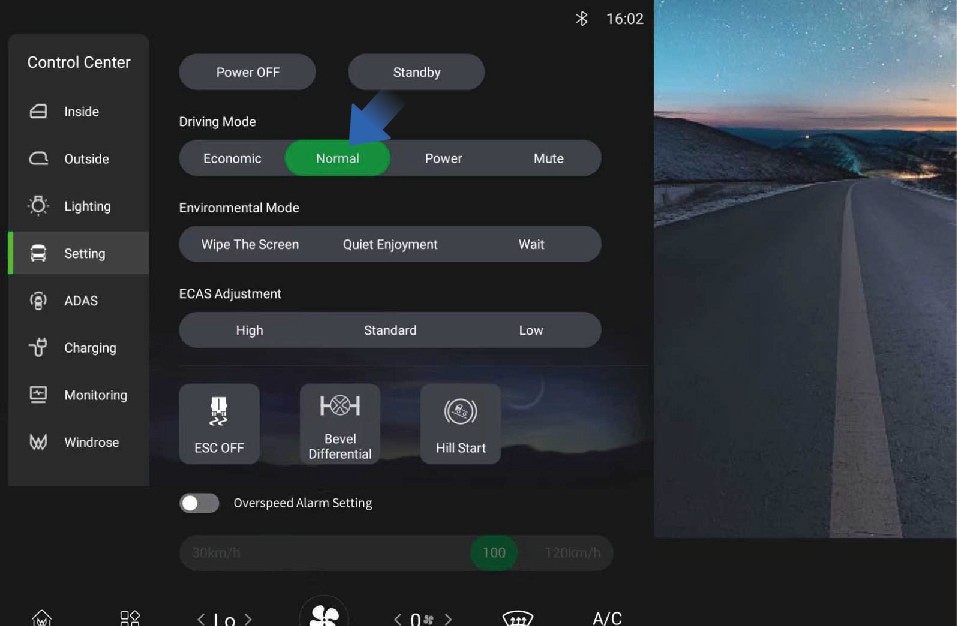

Tryb jazdy można wybrać, wybierając „Centrum sterowania" i przechodząc do interfejsu „Ustawienia" na ekranie informacyjnym klastra wskaźników, aby dostosować ustawienia do swoich potrzeb.

Ten pojazd ma trzy tryby jazdy, które umożliwiają wybór preferowanego stylu jazdy. Każdy tryb zapewnia inne wrażenia z jazdy.

6.L.1Instrukcja obsługi

Tryb ten może skutecznie zmniejszyć zapotrzebowanie energetyczne akumulatora wysokiego napięcia, umożliwiając ekonomiczną jazdę; gdy poziom naładowania akumulatora SOC spada poniżej 10%, pojazd automatycznie przechodzi w tryb ECO.

Oferuje dobre zrównoważenie mocy i ekonomiczności, spełniające codzienne potrzeby większości kierowców.

Zapewnia zaprojektowaną maksymalną moc wyjściową pojazdu i wymaga jak najszybszej reakcji silnika napędowego, aby osiągnąć optymalny moment obrotowy i silne osiągi przy wyższym zużyciu energii.

↑ Góra

7.ASystem monitorowania otoczenia (AVM)

Systemy wspomagania jazdy

↑ Góra

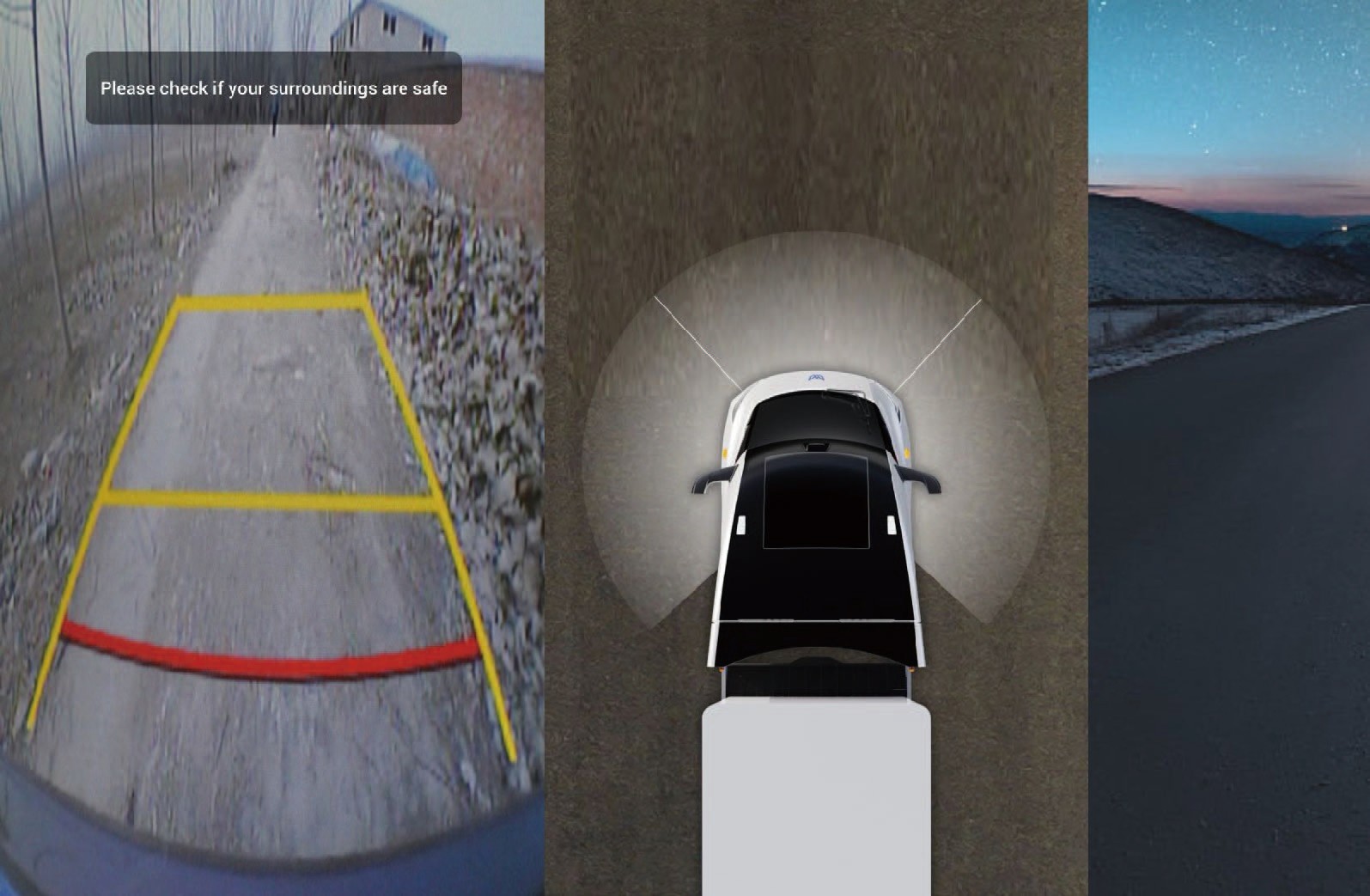

System monitorowania otoczenia (AVM) wykorzystuje kamery zainstalowane wokół pojazdu do rejestrowania obrazów; moduł AVM łączy i syntezuje sygnały obrazu wysokiej rozdzielczości zebrane przez kamery, aby uzyskać panoramiczny widok 2D/3D. Część nieobejmowana przez panoramiczny widok może być uzupełniona obrazem z tylnej kamery.

7.A.1Instrukcja obsługi

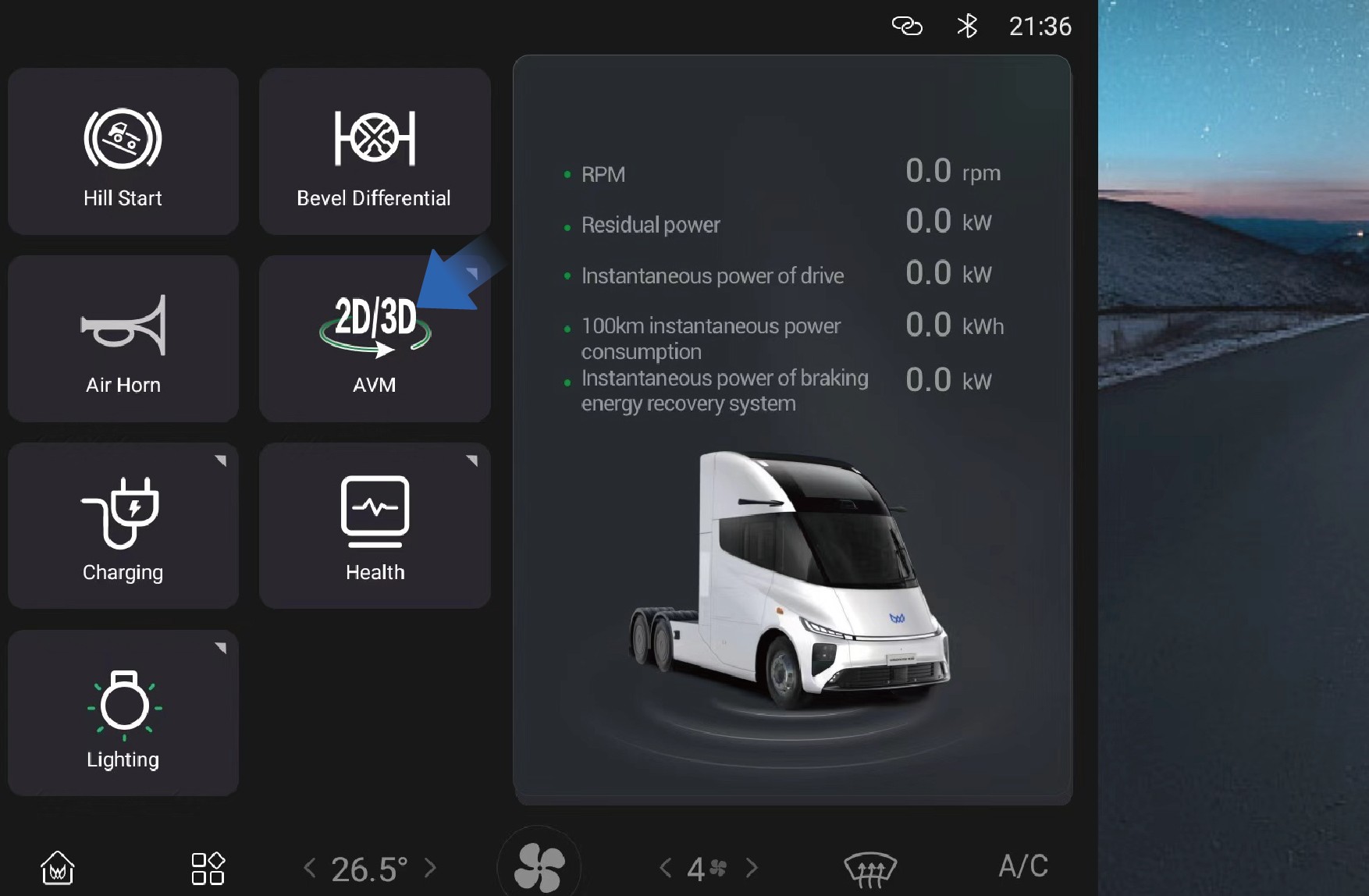

Funkcję AVM można ustawić i dostosować, wybierając „Strona główna" i klikając przycisk „AVM" na ekranie informacyjnym klastra wskaźników pojazdu.

Asystent parkowania (PA)

Asystent parkowania może monitorować warunki otoczenia pojazdu podczas cofania z małą prędkością, zapewniając bezpieczeństwo jazdy. Podczas parkowania pojazd będzie przypominał za pomocą sygnałów dźwiękowych i obrazów na podstawie odległości między przeszkodą a przednią lub tylną częścią pojazdu.

Obraz asystenta parkowania można aktywować w następujący sposób:

System wizji kamery cofania (RCVS)

System RCVS zapewnia kierowcy widok z tyłu podczas cofania pojazdu, zwiększając bezpieczeństwo podczas manewru cofania.

Włączenie biegu wstecznego spowoduje przejście do interfejsu.

↑ Góra

7.A.2Środki ostrożności

Uwaga

Obraz podczas cofania opiera się na normalnym działaniu czujnika kamery cofania. Następujące sytuacje mogą spowodować ograniczenie działania czujnika i ograniczenie funkcji kamery:

• Zmiana pozycji montażowej kamery, zasłonięcie lub zabrudzenie, rozogniskowanie lub usterka itp.

↑ Góra

7.BSystem informacji o ruszaniu (MOIS)

Systemy wspomagania jazdy

↑ Góra

System MOIS może monitorować pieszych/rowerzystów w martwych strefach przed pojazdem i działa skutecznie przy małych prędkościach, aby zapobiegać kolizjom z pieszymi lub rowerzystami. Gdy system MOIS wykryje obecność pieszych lub rowerzystów przed pojazdem, może informować kierowcę za pomocą kombinacji sygnałów świetlnych i akustycznych, aby zapewnić, że kierowca będzie mógł podjąć w odpowiednim czasie niezbędne środki.

Gdy pojazd stoi w miejscu, tablica wskaźników uruchomi optyczny alarm, jeśli pieszy wejdzie w strefę zagrożenia z przodu. Jeśli pojazd porusza się do przodu i pieszy wejdzie w strefę zagrożenia z przodu, tablica wskaźników uruchomi zarówno alarm dźwiękowy, jak i wizualny do momentu opuszczenia strefy zagrożenia przez pieszego.

7.B.1Instrukcja obsługi

Możesz przejść do interfejsu „ADAS", wybierając „Centrum sterowania" z ekranu infotainmentu pojazdu po prawej stronie deski rozdzielczej, klikając przycisk „MOIS", aby włączyć/wyłączyć funkcję MOIS, i synchronizując przez wybranie „Dźwięk alarmu MOIS", aby włączyć i wyłączyć dźwięk alarmu MOIS.

Alarm usterki systemu MOIS

W przypadku wystąpienia błędu/usterki systemu na tablicy wskaźników zostanie wyświetlony sygnał ostrzegawczy o usterce, który może wskazywać na następujące usterki:

↑ Góra

Adaptacyjny tempomat (ACC)

Systemy wspomagania jazdy

↑ Góra

Adaptacyjny tempomat (ACC) to funkcja wspomagania kierowcy poprawiająca komfort jazdy. Jeśli droga przed pojazdem jest wolna, ACC utrzyma ustawioną maksymalną prędkość przelotową i pozwoli

pojazdowi jechać do przodu. Jeśli wykryty zostanie pojazd z przodu, ACC zmniejszy prędkość pojazdu sterowanego w razie potrzeby, aby utrzymać ustawiony odstęp od pojazdu jadącego z przodu, aż do osiągnięcia odpowiedniej prędkości przelotowej.

Przy aktywnym ACC nadal konieczne jest obserwowanie warunków drogowych z przodu i w razie potrzeby sterowanie pojazdem. ACC jest przeznaczony głównie do jazdy na suchych prostych drogach, takich jak autostrady. Nie zaleca się aktywowania ACC podczas jazdy po ulicach miejskich.

7.P.1Instrukcja obsługi

  1. Włączanie/wyłączanie ACC

    • Kliknij przycisk, aby włączyć ACC; wskaźnik włączenia ACC zaświeci się w kolorze szarym na klastrze wskaźników. Gdy warunki pracy ACC zostaną spełnione, wskaźnik zaświeci się na zielono, funkcja ACC zostanie aktywowana, a na wyświetlaczu pojawią się tekstowe monity i informacje liczbowe, takie jak prędkość przelotowa.

    • W trybie przelotowym kliknij przycisk, aby wyłączyć ACC; wskaźnik zmieni kolor na szary, a na klastrze wskaźników zostanie wyświetlony komunikat tekstowy.

  2. Pokrętło sterowania tempomatem

    • W prawo: Zwiększ odstęp od pojazdu z przodu.

    • W lewo: Zmniejsz odstęp od pojazdu z przodu.

    • W górę: Zwiększ prędkość pojazdu.

    • W dół: Zmniejsz prędkość pojazdu.

Przesuń pokrętło sterowania tempomatem w górę lub w dół i zwolnij, aby stopniowo zwiększać lub zmniejszać prędkość docelową o ±1 km/h; Przesuń pokrętło sterowania tempomatem w górę lub w dół i przytrzymaj, aby stopniowo zwiększać lub zmniejszać prędkość docelową o ±5 km/h. Obsługuj przycisk odstępu, aby zmienić odstęp od pojazdu z przodu (łącznie pięć poziomów).

Przy włączonym ACC, jeśli pokrętło sterowania tempomatem zostanie przesunięte w dół,

system ustawi bieżącą prędkość pojazdu jako prędkość przelotową;

Jeśli pedał hamulca zostanie naciśnięty lub przełącznik tempomatu zostanie naciśnięty podczas aktywacji ACC, lub prędkość pojazdu nie spełnia warunków aktywacji ACC, powodując dezaktywację ACC, system zapamiętuje poprzednio ustawioną prędkość przelotową przy ponownej pomyślnej aktywacji ACC i przesunięciu pokrętła sterowania tempomatem w górę.

Przy pierwszym włączeniu zasilania pojazdu odstęp domyślnie wynosi poziom 3. W tym samym cyklu zasilania ostatnio ustawiony poziom odstępu zostanie zapamiętany przy ponownej aktywacji ACC, a poziom domyślny (poziom 3) zostanie zachowany przy kolejnym włączeniu zasilania pojazdu.

Opis stanu funkcji ACC

Gdy przed pojazdem nie ma pojazdu docelowego lub prędkość pojazdu docelowego jest większa niż docelowa prędkość przelotowa, sterowanie prędkością przelotową utrzymuje pojazd jadący z docelową prędkością przelotową.

Funkcja sterowania jazdą w kolumnie umożliwia pojazdowi podążanie za pojazdem z przodu w odstępie ustawionym przez kierowcę.

Przy aktywnym ACC, gdy kierowca naciśnie pedał przyspieszenia, ACC przejdzie w tryb wyprzedzania; Jeśli kierowca zwolni pedał przyspieszenia w ciągu 15 minut, pojazd powróci do prędkości docelowej.

W pewnych scenariuszach ACC nie jest w stanie utrzymać bezpiecznego odstępu pojazdu i wyśle sygnał wzywający kierowcę do przejęcia kontroli nad pojazdem. W takim przypadku ikona na klastrze wskaźników zaświeci się i zostanie uruchomiony alarm dźwiękowy, przypominając kierowcy o przejęciu kontroli nad pojazdem.

Logika sterowania na zakręcie polega na tym, że gdy pojazd podąża za pojazdem z przodu lub jedzie ze stałą prędkością na zakręcie, ACC steruje prędkością pojazdu na podstawie promienia zakrętu, aby utrzymać przyspieszenie boczne w komfortowym zakresie.

Awaria rozpoznawania kamery i radaru

W następujących sytuacjach może wystąpić awaria rozpoznawania kamery, wpływając na wydajność ACC, a nawet powodując dezaktywację funkcji z wyświetlonymi komunikatami tekstowymi na klastrze wskaźników, w tym między innymi:

W następujących sytuacjach może wystąpić awaria rozpoznawania radaru, wpływając na wydajność ACC, a nawet powodując dezaktywację funkcji, w tym między innymi:

ACC może identyfikować wyłącznie kwalifikowane pojazdy. Następujące cele mogą nie zostać zidentyfikowane i może na nie nie zostać zareagowane, w tym między innymi:

ACC może identyfikować wyłącznie odpowiednie pojazdy. Następujące obiekty mogą nie zostać zidentyfikowane lub reakcja na nie może być nieprawidłowa, w tym m.in.:

ACC nie może identyfikować następujących obiektów, w tym m.in.:

W następujących sytuacjach, gdy obiekt docelowy nie znajduje się bezpośrednio z przodu, ACC może działać z opóźnieniem lub nie reagować, w tym m.in.:

W szczególnych lub złożonych warunkach drogowych nie zaleca się używania ACC, ponieważ może on ulec zakłóceniom lub nawet dezaktywacji, w tym m.in.:

W następujących sytuacjach, gdy prędkość względna pojazdu jadącego z przodu jest zbyt duża, ACC może mieć ograniczone możliwości sterowania, co może skutkować niemożnością utrzymania bezpiecznej odległości w odpowiednim czasie. Dotyczy to m.in.:

W następujących sytuacjach może nie być możliwe uzyskanie wystarczającej siły hamowania. Dotyczy to m.in.:

Warunki dezaktywacji ACC

W każdej z następujących sytuacji ACC zostanie natychmiast dezaktywowany:

W każdej z następujących sytuacji ACC będzie stopniowo dezaktywowany:

↑ Góra

7.P.2Środki ostrożności

Ostrzeżenie

i być gotowym do przejęcia kontroli nad pojazdem w każdej chwili. Poleganie

wyłącznie na ACC może spowodować obrażenia ciała, a nawet śmierć. Ponadto ACC może reagować na pojazdy lub obiekty, które nie istnieją lub nie znajdują się na pasie, którym kierujesz, powodując niepotrzebne lub nieodpowiednie zwalnianie pojazdu.

na ograniczenia systemu monitorowania, system może nie zdążyć

zastosować hamowania w nagłych przypadkach. W razie potrzeby należy z własnej inicjatywy podjąć działania hamujące.

takich jak: w mieście lub w mocno zakorkowanym

ruchu, na drogach z wodą lub błotem, podczas intensywnych opadów deszczu i śniegu, przy słabej widoczności, wietrznych warunkach lub podczas jazdy po pochyłościach.

identyfikować cel, powodując nieprawidłowe lub zbyt późne hamowanie przez ACC. Należy ostrożnie korzystać z funkcji ACC, zachować koncentrację i być gotowym do przejęcia kontroli nad pojazdem w każdej chwili.

Uwaga

Po dezaktywacji ACC musisz przejąć kontrolę nad pojazdem, aby zapewnić bezpieczeństwo jazdy.

Notatka

ACC jest używany podczas jazdy z góry po stromych zboczach lub przy dużym

obciążeniu, utrzymanie właściwej odległości od pojazdu jadącego z przodu może być utrudnione.

↑ Góra

7.CAlarm przy niskiej prędkości i cofanie

Urządzenie przypominające

Wspomaganie jazdy

Ten pojazd jest wyposażony w urządzenie alarmowe przy niskiej prędkości i cofaniu, które ostrzega otoczenie i inne pojazdy podczas jazdy z małą prędkością lub cofania.

↑ Góra

7.C.1Stan cofania

Gdy prędkość pojazdu zostanie zredukowana do określonego zakresu, urządzenie sygnału dźwiękowego podczas skrętu pojazdu zostanie aktywowane.

brzmi „ding-ding-ding".

↑ Góra


Automatyczne hamowanie awaryjne (AEB)

Wspomaganie jazdy

↑ Góra

System automatycznego hamowania awaryjnego (AEB) może wykrywać pojazdy docelowe lub przeszkody, przewidywać ryzyko potencjalnej kolizji czołowej i wysyłać sygnał ostrzegawczy oraz wyświetlać obraz na ekranie informacyjnym pojazdu w przypadku niebezpieczeństwa, aby przypomnieć kierowcy i aktywować układ hamulcowy Twojego pojazdu w celu uniknięcia lub

złagodzenia kolizji poprzez zmniejszenie prędkości.

Funkcja AEB

W sytuacjach nieawaryjnych system poinformuje kierowcę, że odległość między Twoim pojazdem a pojazdem jadącym z przodu jest zbyt mała, wyda sygnał dźwiękowy o niskiej częstotliwości i podświetli komunikaty na zielono w systemie rzeczywistości symulowanej.

W przypadku wystąpienia niebezpiecznej sytuacji system przypomni kierowcy, że należy podjąć działania w odpowiedzi na ostrzeżenie poziomu 1, wyda sygnał dźwiękowy o niskiej częstotliwości i podświetli komunikaty na żółto w systemie rzeczywistości symulowanej.

W przypadku sytuacji awaryjnej system przypomni kierowcy, że należy podjąć działania w odpowiedzi na ostrzeżenie poziomu 2, wyda sygnał dźwiękowy o wysokiej częstotliwości i podświetli komunikaty na czerwono w systemie rzeczywistości symulowanej.

Po wydaniu alarmu kolizji, jeśli kierowca nadal nie podejmie działań, AEB aktywnie zastosuje siłę hamującą, wydłużając czas reakcji kierowcy i zmniejszając prędkość względną.

W przypadku awarii systemu zostanie wyświetlony komunikat tekstowy, przełącznik AEB na ekranie informacyjnym pojazdu będzie w pozycji wyłączonej, a ikona będzie wyszarzona, wskazując, że funkcja jest niedostępna.

7.Q.1Instrukcja obsługi

Aktywacja AEB

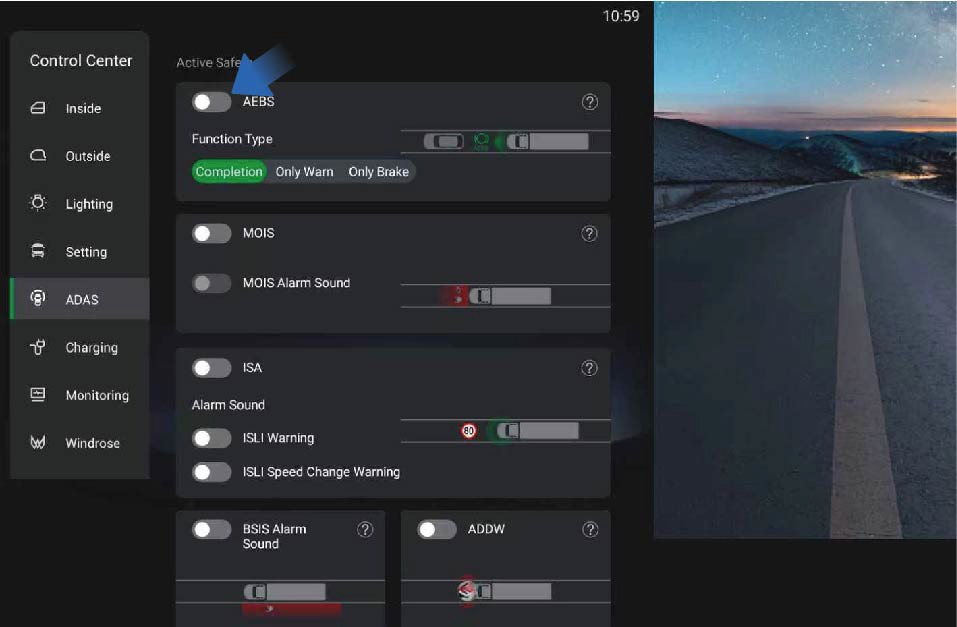

Możesz aktywować/dezaktywować tę funkcję, wybierając „Centrum sterowania", przełączając się do interfejsu „ADAS" i klikając przycisk „AEBS" na ekranie informacyjnym pojazdu na tablicy rozdzielczej.

AEB jest domyślnie aktywowany po uruchomieniu pojazdu. Gdy ta funkcja zostanie ręcznie dezaktywowana, system wyświetli odpowiedni komunikat tekstowy na ekranie informacyjnym pojazdu. W przypadku awarii AEB system wyświetli odpowiedni komunikat tekstowy na ekranie informacyjnym pojazdu, a ikona AEB zostanie wyszarzona, wskazując, że funkcja jest niedostępna.

Odpowiednie scenariusze AEB

AEB może wykrywać pieszych, pojazdy dwukołowe, samochody osobowe, ciężarówki itp., z wyjątkiem pojazdów nadjeżdżających z naprzeciwka i pojazdów przejeżdżających w poprzek. Jeśli wizualna zdolność wykrywania jest ograniczona, AEB wyda ostrzeżenie dla poruszających się celów, ale nie zastosuje hamowania. (Uwaga: Gdy pojazd jedzie przez zakręty, AEB wyda ostrzeżenie, ale nie zastosuje hamowania wobec wykrytych pieszych i pojazdów dwukołowych).

Ograniczenia AEB

Funkcja będzie ograniczona w następujących sytuacjach:

wykryje cel zbyt późno.

↑ Góra

7.Q.2Środki ostrożności

Ostrzeżenie
↑ Góra

7.DElektroniczny układ hamulcowy (EBS)

Wspomaganie jazdy

↑ Góra

Elektroniczny układ hamulcowy (EBS), jako system sterowania ulepszony w stosunku do ABS i ESC, może skrócić czas reakcji i czas narastania ciśnienia układu hamulcowego, realizować elektroniczny rozkład siły hamowania pojazdu oraz kontrolę spójności ciągnika i przyczepy, skrócić drogę hamowania i poprawić ogólną skuteczność hamowania pojazdu. EBS integruje funkcje takie jak ASR, HSA i ESC.

7.D.1Środki ostrożności

Ostrzeżenie

W przypadku awarii EBS na tablicy wskaźników zaświeci się żółta lampka kontrolna MIL EBS. Jak najszybciej skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu sprawdzenia i naprawy systemu.

↑ Góra

7.EElektroniczny rozkład siły hamowania (EBD)

Wspomaganie jazdy

↑ Góra

7.E.1Wprowadzenie do funkcji

Elektroniczny rozkład siły hamowania (EBD) zapewnia dobre osiągi hamowania i stabilność pojazdu w różnych warunkach obciążenia poprzez regulację rozkładu sił hamowania między kołami przednimi i tylnymi oraz kontrolę poślizgu tylnych kół.

↑ Góra

7.FRegulacja poślizgu przy przyspieszaniu (ASR)

Wspomaganie jazdy

↑ Góra

Regulacja poślizgu przy przyspieszaniu (ASR) to elektroniczny system, który monitoruje i kontroluje siłę napędową kół napędowych podczas jazdy na podstawie ABS. Jeśli system wykryje poślizg pojazdu podczas przyspieszania lub ruszania, ASR zostanie aktywowany w celu hamowania kół z poślizgiem, tak aby utrzymać stabilność kierunku jazdy i zdolność ruszania pojazdu.

Ostrzeganie przed niezamierzoną zmianą pasa ruchu (LDW)

Wspomaganie jazdy

↑ Góra

Gdy pojazd niezamierzenie odchyla się od bieżącego pasa ruchu, system ostrzegania przed niezamierzoną zmianą pasa ruchu (LDW) ostrzega kierowcę wizualnymi i dźwiękowymi sygnałami alarmowymi.

Warunki aktywacji LDW

LDW może być ograniczony lub może nie działać prawidłowo w następujących okolicznościach, w tym m.in.:

Słaba widoczność w nocy.

Słaba widoczność z powodu złej pogody, takiej jak intensywny deszcz, intensywny śnieg, mgła, kurz.

Jasne światło, podświetlenie, odbicia od wody lub ekstremalny kontrast świetlny.

Kamera jest zasłonięta brudem, lodem, śniegiem itp.

Wydajność kamery pogarsza się w wysokich temperaturach, ekstremalnie zimnej pogodzie i innych ekstremalnych warunkach pogodowych.

7.F.1Instrukcja obsługi

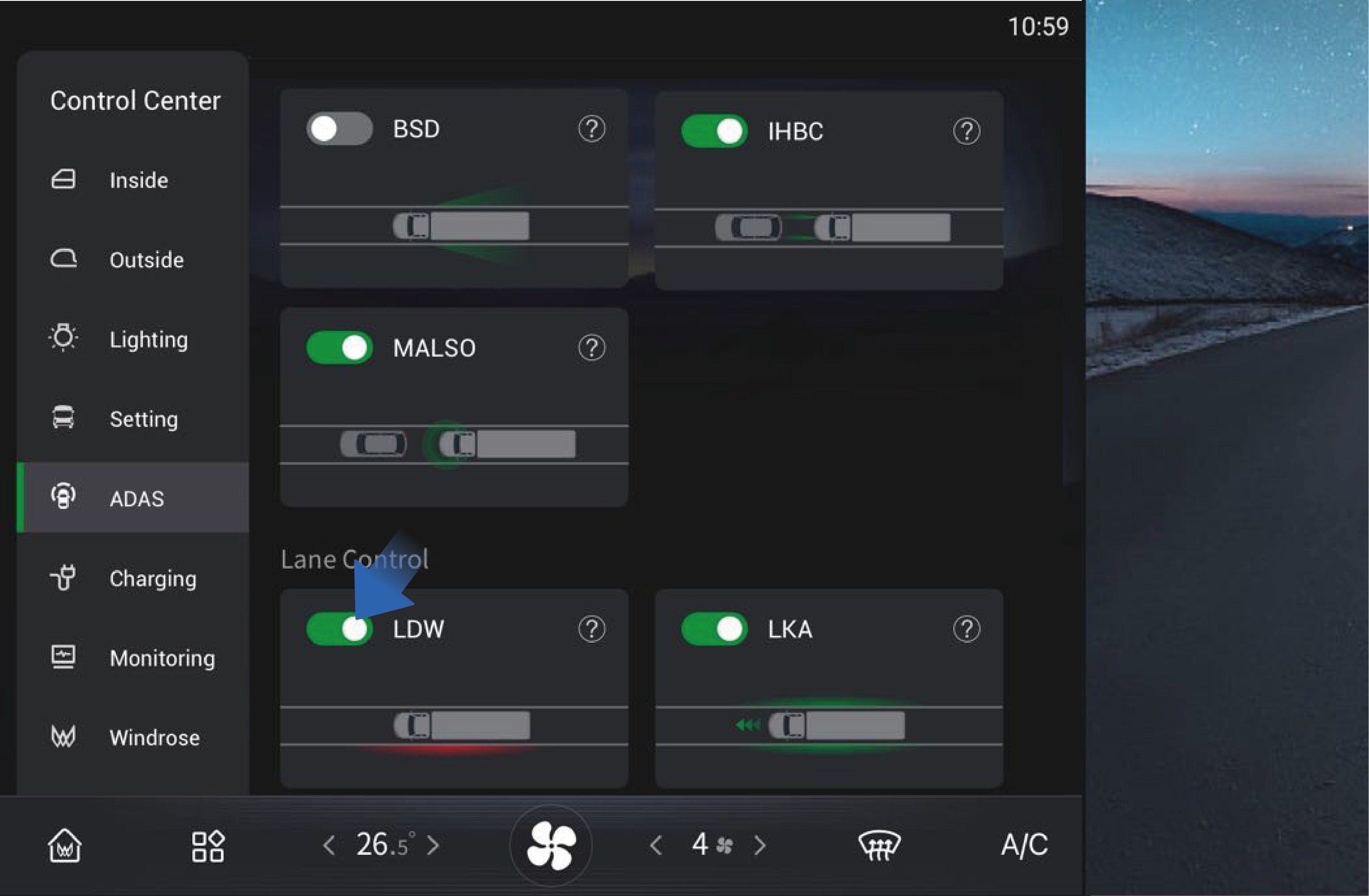

Możesz aktywować/dezaktywować funkcję, wybierając „Centrum sterowania", przełączając się do interfejsu „ADAS" i klikając przycisk „LDW" na ekranie informacyjnym pojazdu na tablicy rozdzielczej.

LDW jest domyślnie włączony po uruchomieniu zasilania i możesz

go ręcznie wyłączyć w razie potrzeby.

↑ Góra


7.F.2 Środki ostrożności

Ostrzeżenie

zakręty, strome zbocza, oblodzone i śliskie drogi lub w złej pogodzie, takiej jak deszcz, śnieg, mgła.

↑ Góra

7.GElektroniczny układ kontroli stabilności (ESC)

kierunek jazdy pojazdu i zapewnić stabilność kierunku.

↑ Góra

7.G.1Instrukcja obsługi

Wprowadzenie do funkcji

Wspomaganie jazdy

Elektroniczny układ kontroli stabilności (ESC) to system integrujący szereg kompleksowych strategii kontroli stabilności pojazdu. Ma on na celu poprawę właściwości jezdnych pojazdu i zapobieganie utracie kontroli nad pojazdem, gdy osiąga on swoje dynamiczne limity. ESC poprawia bezpieczeństwo i sterowalność pojazdu.

ESC ma głównie dwie podfunkcje:

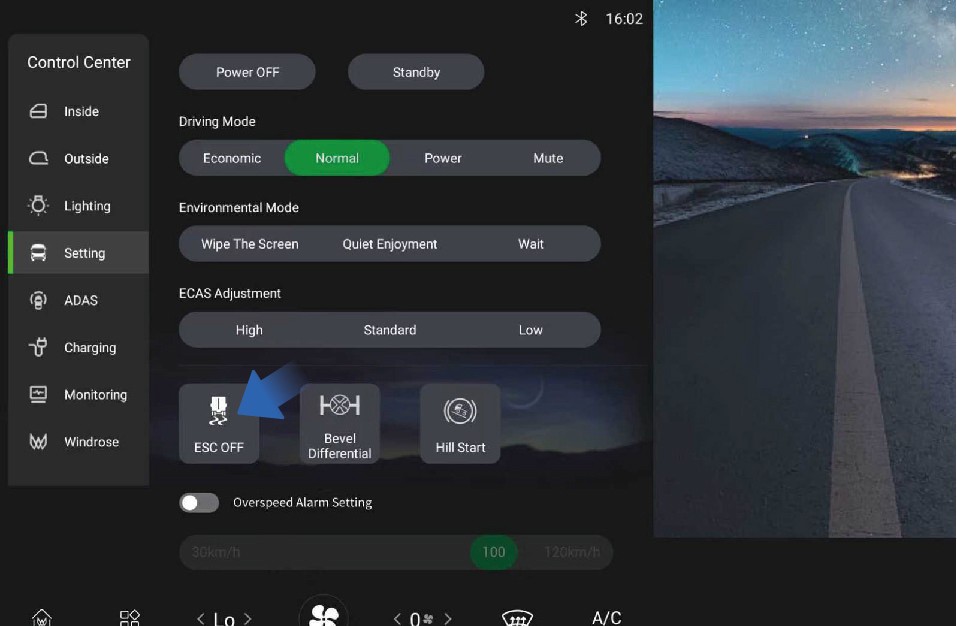

Możesz ręcznie wyłączyć ESC, wybierając „Centrum sterowania", przełączając się do interfejsu „Ustawienia" i klikając przycisk „ESC WYŁ." na ekranie informacyjnym pojazdu na tablicy rozdzielczej.

Po wyłączeniu ESC odpowiedni wskaźnik ESC WYŁ. zostanie wyświetlony na tablicy wskaźników.

↑ Góra

7.G.2Środki ostrożności

Uwaga

W przypadku usterki ESC żółta lampka kontrolna MIL ESC na tablicy wskaźników zaświeci się. Jak najszybciej skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu naprawy systemu.

Notatka
↑ Góra


System informacji o martwej strefie (BSIS)

Wspomaganie jazdy

↑ Góra

System BSIS wykrywa pieszych i rowerzystów w martwych strefach pojazdu. Gdy pojazd jest nieruchomy i wykryje obiekt wchodzący do strefy niebezpiecznej, ekran alarmowy BSIS natychmiast wyzwala alert, a lampki kontrolne na tablicy rozdzielczej aktywują się jednocześnie. Jeśli odpowiedni wskaźnik jest włączony i pojazd jedzie do przodu, tablica rozdzielcza będzie emitować dźwięk i migające alarmy do czasu całkowitego opuszczenia strefy niebezpiecznej przez pieszego.

Ostrzeżenie BSIS

Gdy czujnik BSIS pojazdu wykryje obecność rowerzysty z prędkością 5–20 km/h wchodzącego w obszar wykrywania, system BSIS wyświetla żółte światło ostrzegawcze na tablicy rozdzielczej i ekranie alarmowym BSIS poprzez sygnały optyczne, alertując kierowcę do czasu opuszczenia przez cel obszaru alarmowego.

Na podstawie pierwszego poziomu alarmu, gdy pojazd jest na biegu do przodu, a wskaźnik po stronie celu jest synchronicznie aktywowany, system BSIS wyświetla czerwone światło ostrzegawcze na tablicy rozdzielczej i ekranie alarmowym BSIS poprzez sygnały optyczne, emitując synchronicznie dźwięk alarmu informujący kierowcę, że cel opuścił obszar alarmowy.

Ostrzeżenie o awarii BSIS

W przypadku awarii systemu pojawi się jednorazowo wyskakujące okno, a przełącznik funkcji w interfejsie ustawień ekranu sterowania IHU zostanie wyłączony i wyszarzony, sygnalizując operatorowi, że funkcja jest niedostępna.


7.R.1 Instrukcja obsługi

Możesz przełączyć się do centrum sterowania, wybierając „Centrum sterowania" z ekranu infotainment pojazdu po prawej stronie tablicy rozdzielczej. W interfejsie „ADAS" kliknij przycisk „Dźwięk alarmu BSIS", aby włączyć/wyłączyć dźwięk alarmu funkcji BSIS.

Ograniczenia BSIS

W każdej z następujących sytuacji BSIS może nie być w stanie wykryć celów lub działać prawidłowo. Zalecamy, aby nie polegać zbyt mocno na BSIS:

↑ Góra

7.R.2Środki ostrożności

Ostrzeżenie
↑ Góra


ADDW

↑ Góra

Wspomaganie jazdy

ADDW to System ostrzegania przed rozproszeniem uwagi kierowcy, który wydaje

ostrzeżenie, gdy kierowca jest rozproszony; gdy przełącznik ADDW jest wyłączony, funkcja przypominania o rozproszeniu uwagi może zostać wyłączona na bieżący okres zasilania

Inteligentne wspomaganie prędkości (ISA)

↑ Góra

Wprowadzenie do funkcji

Wspomaganie jazdy

System ISA łączy rozpoznawanie przez kamerę skierowaną do przodu i mapy offline w celu wykrywania ograniczeń prędkości. Gdy system wykryje postrzeganą prędkość ograniczoną, tablica rozdzielcza wyświetli postrzeganą prędkość ograniczoną dla bieżącej drogi. Jeśli prędkość pojazdu przekroczy postrzeganą prędkość wyświetlaną na tablicy rozdzielczej, system wyemituje migający sygnał świetlny i dźwiękowy sygnał ostrzegawczy. Zwolnienie pedału przyspieszenia lub naciśnięcie hamulca może zakończyć dźwiękowe ostrzeżenie.

Funkcja ISA może być całkowicie wyłączona do momentu jej ponownego włączenia lub ponownego uruchomienia pojazdu.

Możesz przełączyć się do centrum sterowania, wybierając „Centrum sterowania" z ekranu infotainment pojazdu po prawej stronie tablicy rozdzielczej. W interfejsie „ADAS" kliknij przycisk „ISA", aby włączyć/wyłączyć funkcję ISA.

Kierowcy mogą włączyć lub wyłączyć dźwięk ostrzeżenia o przekroczeniu prędkości poprzez opcję ustawień; Kierowcy mogą ustawić, czy dźwięk przypomnienia o zmianie rozpoznanej prędkości ograniczonej ma być włączony czy wyłączony poprzez ustawienia.

Identyfikacja i wykrywanie znaków ograniczenia prędkości pojazdu przez ISA

Awaria funkcji ISA

7.S.1Środki ostrożności

Ostrzeżenie
↑ Góra

7.HAsystent ruszania na wzniesieniu (HSA)

Wspomaganie jazdy

↑ Góra

Asystent ruszania na wzniesieniu (HSA) pomaga zapobiegać cofaniu się pojazdu podczas ruszania pod górę. HSA utrzymuje pojazd w bezruchu na pochyłości przez krótki czas po zwolnieniu pedału hamulca.

7.H.1Instrukcja obsługi

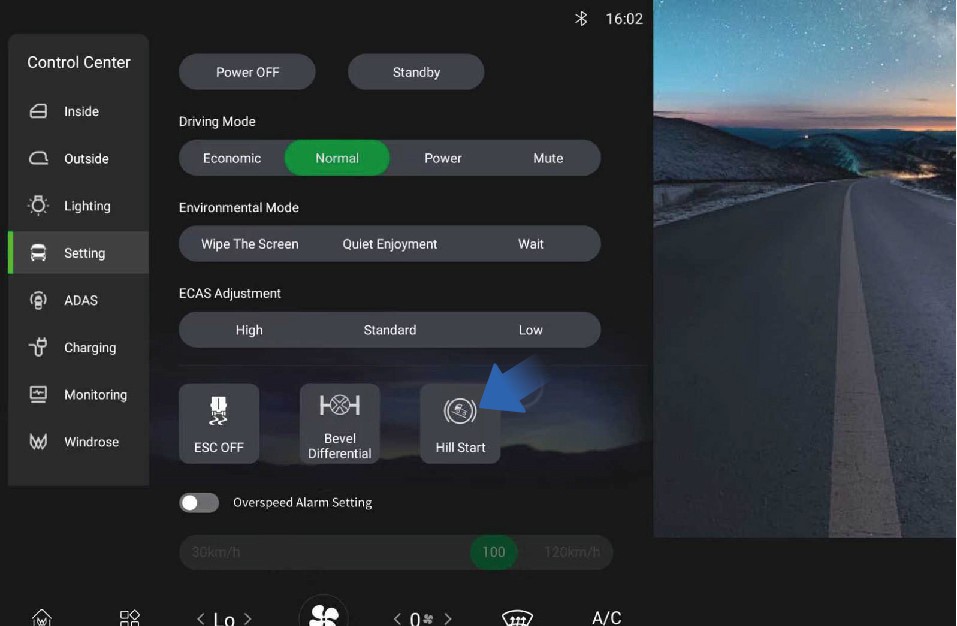

Możesz aktywować/dezaktywować funkcję, wybierając „Centrum sterowania", przełączając się do interfejsu „Ustawienia" i klikając przycisk „Ruszanie na wzniesieniu"

na ekranie informacyjnym pojazdu na tablicy rozdzielczej. Gdy pojazd ma ruszyć na rampie, najpierw wciśnij pedał hamulca, zwolnij hamulec postojowy, a następnie naciśnij przycisk HSA na ekranie sterowania IHU, aby aktywować funkcję HSA. W tym momencie wskaźnik HSA na tablicy wskaźników zaświeci się, a kierowca powinien uruchomić pojazd w ciągu 3 sekund. Przed dezaktywacją HSA wskaźnik HSA na tablicy wskaźników

↑ Góra


7.H.2 Środki ostrożności

Ostrzeżenie
Notatka

będzie szybko migał.

↑ Góra

7.IAwaryjne urządzenie bezpieczeństwa koła kierownicy i opony (TESD)

Wspomaganie jazdy

↑ Góra

7.I.1Wprowadzenie do funkcji

Awaryjne urządzenie bezpieczeństwa opony to pasywne urządzenie bezpieczeństwa, które może skutecznie zapobiegać kontaktowi piasty koła z podłożem w momencie rozerwania opony, dzięki czemu siła kierowania i siła hamowania pojazdu mogą być nadal kontrolowane, zapewniając bezpieczeństwo personelu i pojazdów w pierwszej kolejności.

↑ Góra

7.I.2Środki ostrożności

Notatka
↑ Góra

7.JElektrohydrauliczne wspomaganie układu kierowniczego (EHPS)

Wspomaganie jazdy

↑ Góra

7.J.1Wprowadzenie do funkcji

Elektrohydrauliczne wspomaganie układu kierowniczego (EHPS) realizuje wspomaganie kierowania i wspomaganie jazdy inteligentnej poprzez kontrolę hydraulicznego wyjścia mocy silnika zasilającego.

W zakresie kierowania system zapewni wspomaganie kierowania w celu zwiększenia sterowalności i stabilności pojazdu oraz ułatwienia kierowania.

Po skręcie EHPS oblicza kąt i prędkość aktywnego ustawiania kierownicy na podstawie kąta skrętu i prędkości pojazdu w danym momencie, realizując aktywne ustawianie kierownicy.

Gdy pojazd skręca z dużą prędkością, siła w przeciwnym kierunku jest odpowiednio liniowo zwiększana; gdy pojazd skręca z małą prędkością, siła w tym samym kierunku jest odpowiednio liniowo zwiększana, aby dostosować odczucie kierowania i zapewnić wspomaganie zależne od prędkości.

System EHPS może określić, czy odłożyłeś ręce od kierownicy na podstawie momentu obrotowego kierownicy.

↑ Góra

7.J.2Środki ostrożności

Ostrzeżenie
↑ Góra


7.KElektronicznie sterowane zawieszenie pneumatyczne (ECAS)

Wspomaganie jazdy

↑ Góra

7.K.1Wprowadzenie do funkcji

Elektronicznie sterowane zawieszenie pneumatyczne (ECAS) napędza elektrozawór w mechanizmie sterowania poprzez zbieranie danych o wysokości ramy i osi, ciśnieniu poduszki powietrznej, sygnale prędkości pojazdu, sygnale hamowania i sygnale przełącznika operacyjnego, w celu realizacji napełniania i opróżniania poduszki powietrznej, a tym samym unoszenia i obniżania zawieszenia.

Instrukcja obsługi pilota zdalnego sterowania Pilot zdalnego sterowania jest niezbędny dla ECAS w ciężarówce. Integruje powszechnie używane przyciski unoszenia i obniżania ECAS

do ręcznego unoszenia i obniżania osi przedniej i tylnej,

przywracania normalnej wysokości i sterowania pamięcią wysokości.

Pilot zdalnego sterowania jest przymocowany w szafce pod prawym panelem przyrządów i można go wyjąć do użytku.

Przycisk pilota zdalnego sterowania jest przyciskiem z samoczynnym resetowaniem (inching), a przy korzystaniu z przycisku należy wybrać docelowe położenie (oś przednia/tylna), po czym odpowiedni wskaźnik zaświeci się i docelowa poduszka powietrzna zostanie uniesiona i opuszczona.

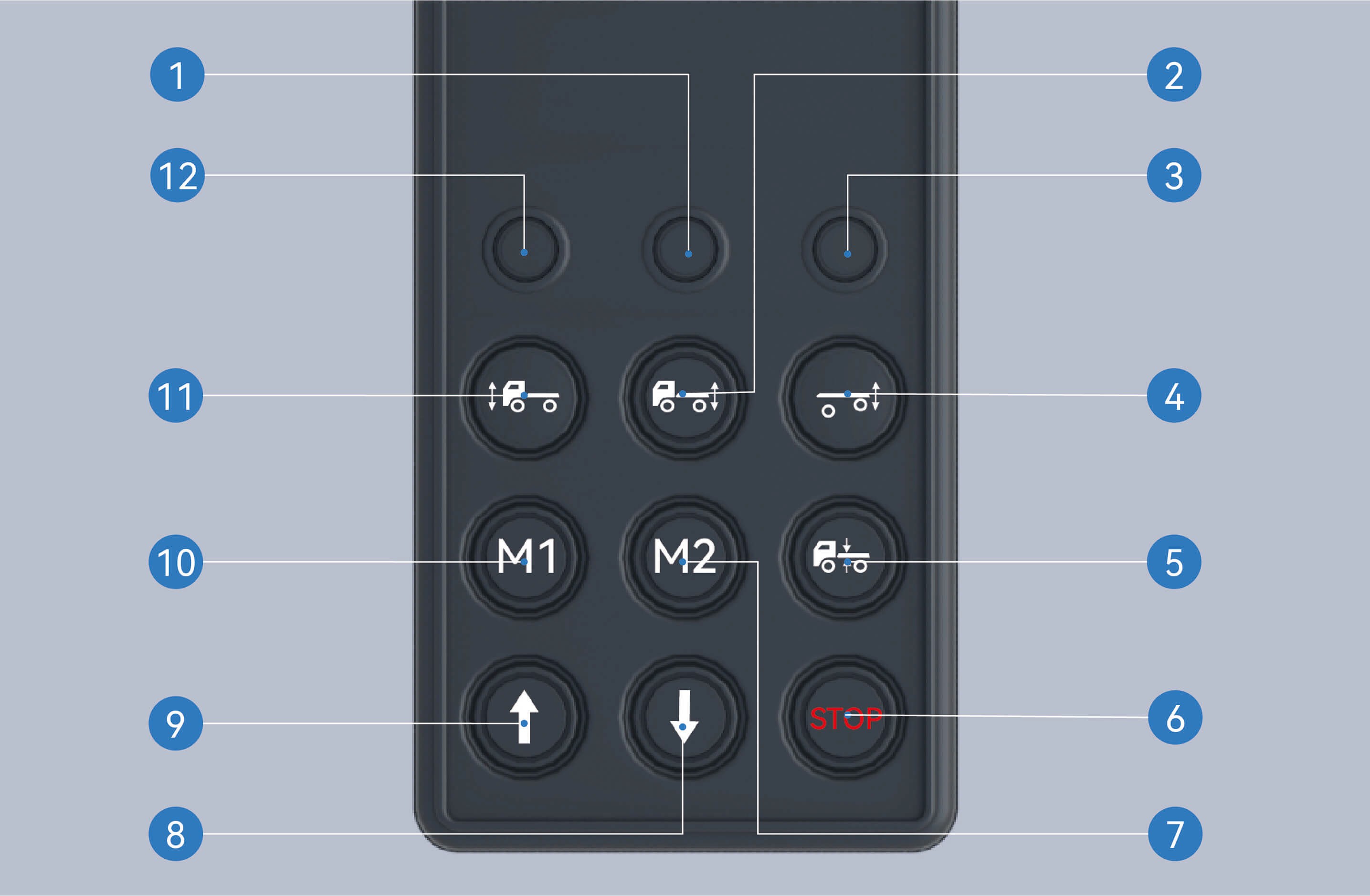

  1. Wskaźnik osi tylnej

    • Po wybraniu osi tylnej wskaźnik osi tylnej zaświeci się i można będzie obsługiwać oś tylną.

  2. Przycisk wyboru osi tylnej

    • Po naciśnięciu tego przycisku i wybraniu osi tylnej wskaźnik osi tylnej zaświeci się.

  3. Wskaźnik osi podnoszonej

    • Po wybraniu osi podnoszonej wskaźnik osi podnoszonej zaświeci się i można będzie obsługiwać oś podnoszoną.

  4. Przycisk wyboru osi podnoszonej

    • Po naciśnięciu tego przycisku i wybraniu osi podnoszonej wskaźnik osi podnoszonej zaświeci się.

  5. Przycisk resetowania

    • Po wybraniu osi wskaźnik zaświeci się. Po naciśnięciu przycisku w tym momencie wybrana oś powróci do normalnej wysokości.

  6. Przycisk zatrzymania

    • Po naciśnięciu tego przycisku każde trwające unoszenie i opuszczanie pojazdu zostanie zatrzymane.

  7. Pamięć wysokości M2

    • Aktywacja pamięci wysokości M2: Po wybraniu osi przedniej/tylnej naciśnij ten przycisk, aby automatycznie dostosować bieżącą wysokość osi do pamięci wysokości M2.

    • Zapisywanie pamięci wysokości M2: Wybierz oś przednią/tylną, dostosuj położenie osi do zapamiętanej wysokości, naciśnij i przytrzymaj przycisk zatrzymania bez zwalniania, jednocześnie naciśnij ten przycisk, przytrzymaj i zwolnij po 2 sekundach.

  8. Przycisk obniżania

    • Naciśnij ten przycisk, aby obniżyć oś.

  9. Przycisk unoszenia

    • Naciśnij ten przycisk, aby unieść oś.

  10. Pamięć wysokości M1

    • Aktywacja pamięci wysokości M1: Po wybraniu osi przedniej/tylnej naciśnij ten przycisk, aby automatycznie dostosować bieżącą wysokość osi do pamięci wysokości M1.

    • Zapisywanie pamięci wysokości M1: Wybierz oś przednią/tylną, dostosuj położenie osi do zapamiętanej wysokości, naciśnij i przytrzymaj przycisk zatrzymania bez zwalniania, jednocześnie naciśnij ten przycisk, przytrzymaj i zwolnij po 2 sekundach.

  11. Przycisk wyboru osi przedniej

    • Po naciśnięciu tego przycisku i wybraniu osi przedniej wskaźnik osi przedniej zaświeci się.

  12. Wskaźnik osi przedniej

    • Po wybraniu osi przedniej wskaźnik osi przedniej zaświeci się i można będzie obsługiwać oś przednią.

↑ Góra

7.K.2Instrukcja obsługi ekranu informacyjnego pojazdu

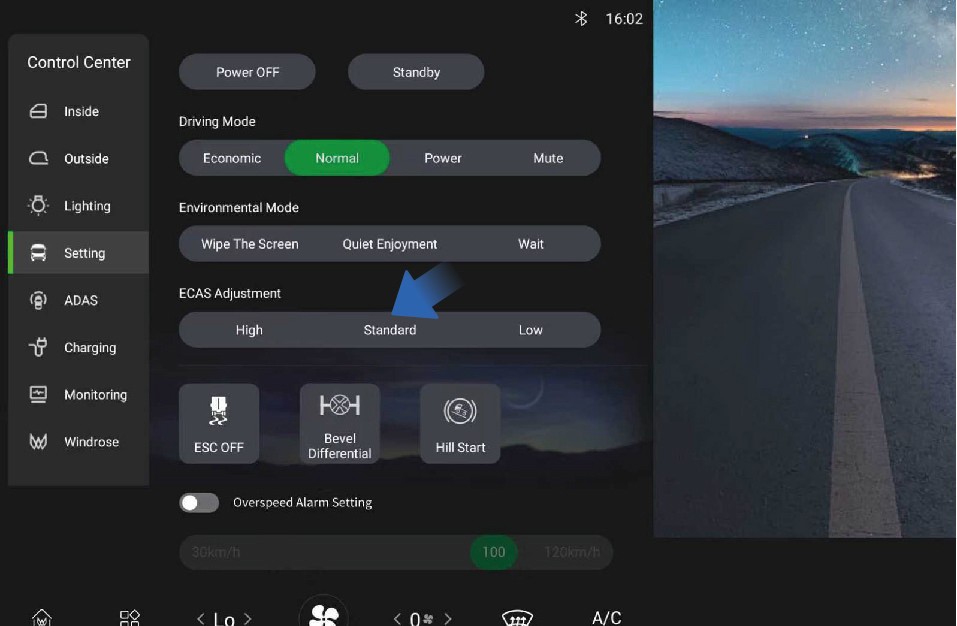

Możesz wybrać odpowiednią wysokość jazdy, wybierając „Centrum sterowania", przełączając się do interfejsu „Ustawienia" i klikając przycisk „Regulacja ECAS" na ekranie informacyjnym pojazdu na tablicy rozdzielczej.

  1. Podczas jazdy po nierównych lub zalanych drogach można wybrać większą wysokość jazdy, aby zapobiec skakaniu koła i kontaktowi z ramą itp.

  2. Wysokość poduszki powietrznej na poziomie wysokim jest zwiększona o 50 mm w stosunku do standardowej wysokości.

    • Standardowa

  1. Standardowa wysokość sterowana przez ekran informacyjny pojazdu i standardowa wysokość sterowana przez pilot zdalnego sterowania są takie same.

  2. Jeśli poduszka powietrzna nie jest w standardowej pozycji, ikona ostrzeżenia o niestandardowej wysokości zaświeci się na tablicy wskaźników.

    • Niska

  1. Przy dużych prędkościach można wybrać mniejszą wysokość jazdy, aby poprawić komfort jazdy pojazdu i w pewnym stopniu zmniejszyć zużycie energii.

  2. Wysokość poduszki powietrznej na poziomie niskim jest zmniejszona o 35 mm w porównaniu ze standardową wysokością.

↑ Góra

7.K.3Środki ostrożności

Ostrzeżenie

W przypadku awarii ECAS czerwona lampka kontrolna MIL ECAS na tablicy wskaźników zaświeci się. Jak najszybciej skontaktuj się z Windrose

autoryzowanym centrum serwisowym w celu sprawdzenia i naprawy systemu.

Uwaga
Notatka
↑ Góra

7.LSystem monitorowania ciśnienia w oponach (TPMS)

Wspomaganie jazdy

↑ Góra

7.L.1Wprowadzenie do funkcji

Ten pojazd jest wyposażony w system monitorowania ciśnienia w oponach (TPMS), który umożliwia sprawdzanie stanu ciśnienia w oponach pojazdu w dowolnym momencie.

↑ Góra

7.L.2Instrukcja obsługi

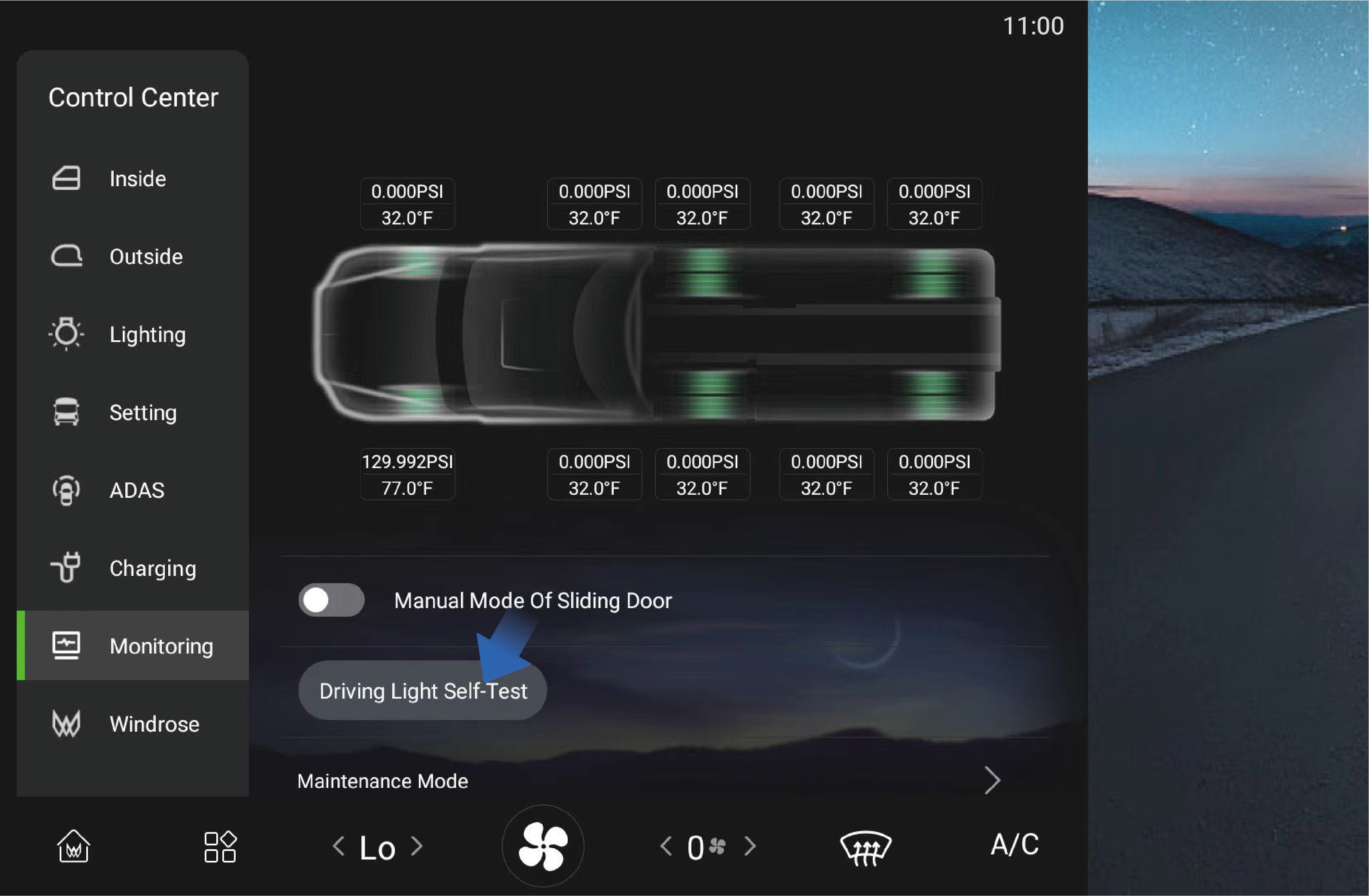

Możesz sprawdzić bieżące ciśnienie i temperaturę opon monitorowane przez TPMS, wybierając „Centrum sterowania" i przełączając się do interfejsu „Monitoring" na ekranie informacyjnym pojazdu na tablicy rozdzielczej. Jeśli bieżące ciśnienie i temperatura opon nie mogą być wyświetlane, skontaktuj się z autoryzowanym centrum serwisowym Windrose.

Jeśli ciśnienie lub temperatura jednej lub więcej opon jest nieprawidłowa, czujnik jest utracony lub opona szybko traci powietrze, lampka ostrzegawcza ciśnienia w oponach zaświeci się na tablicy wskaźników, a wyskakujące okno opisze przyczynę usterki i lokalizację uszkodzonej opony, czemu towarzyszy okres dźwięku „beep", aby zachęcić Cię do jak najszybszego zatrzymania, sprawdzenia opon i skontaktowania się z autoryzowanym centrum serwisowym Windrose w celu sprawdzenia i naprawy systemu.

↑ Góra

7.L.3Środki ostrożności

Notatka

TPMS opiera się na temperaturze opon i temperaturze otoczenia. W obszarach o dużej wysokości lub niskiej temperaturze może być konieczne napompowanie opon do nieco wyższego ciśnienia, aby usunąć alarm niskiego ciśnienia w oponach.

↑ Góra

7.MPrzegląd systemu multimedialnego

System multimedialny

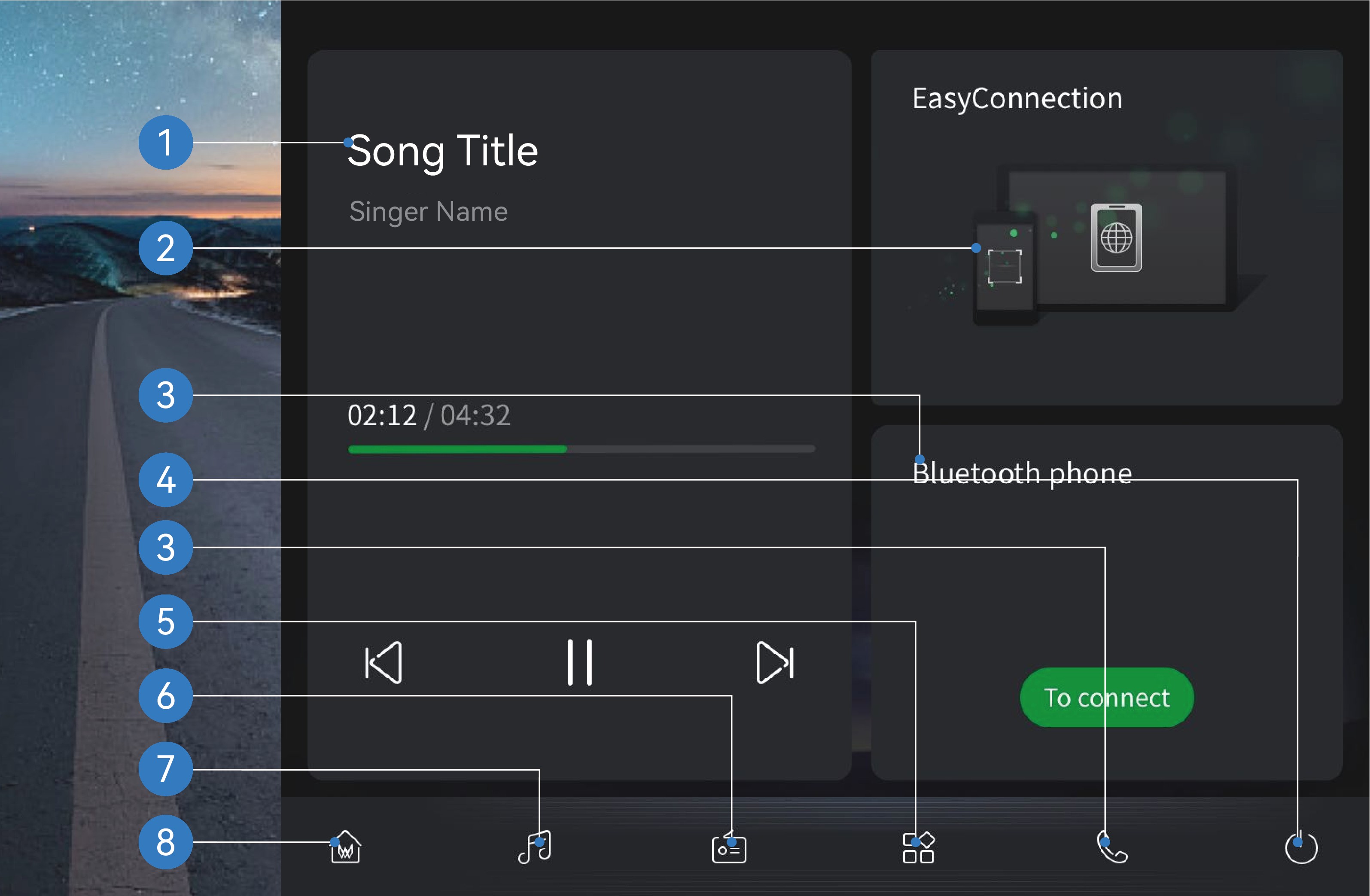

Możesz kliknąć tutaj, aby wyłączyć ekran rozrywki pokładowej.

  1. Centrum aplikacji

Możesz kliknąć tutaj, aby przeglądać lub korzystać z powiązanych aplikacji.

  1. Radio

Możesz kliknąć tutaj, aby przełączyć się do interfejsu radia i słuchać lokalnych stacji radiowych.

  1. Muzyka lokalna

Możesz tutaj przeglądać lub odtwarzać pliki muzyczne przechowywane w systemie IHU.

  1. Strona główna

Możesz kliknąć tutaj, aby powrócić do strony głównej.

  1. Odtwarzacz muzyki

Możesz tutaj pauzować i przełączać muzykę.

  1. Połączenie z telefonem

Możesz kliknąć tutaj, aby podłączyć telefon do IHU.

  1. Telefon Bluetooth

Po podłączeniu pokładowego Bluetooth do telefonu możesz odbierać/wykonywać połączenia w pojeździe.

  1. Przełącznik ekranu rozrywki pokładowej

↑ Góra

7.M.1Wprowadzenie do funkcji

System multimedialny

czyszczenia, po prostu naciśnij i przytrzymaj ekran informacyjny pojazdu przez chwilę, aby go podświetlić.

Ekran informacyjny pojazdu jest wyposażony w trzy tryby środowiskowe

do wyboru, w zależności od sposobu użytkowania.

↑ Góra

7.M.2Instrukcja obsługi

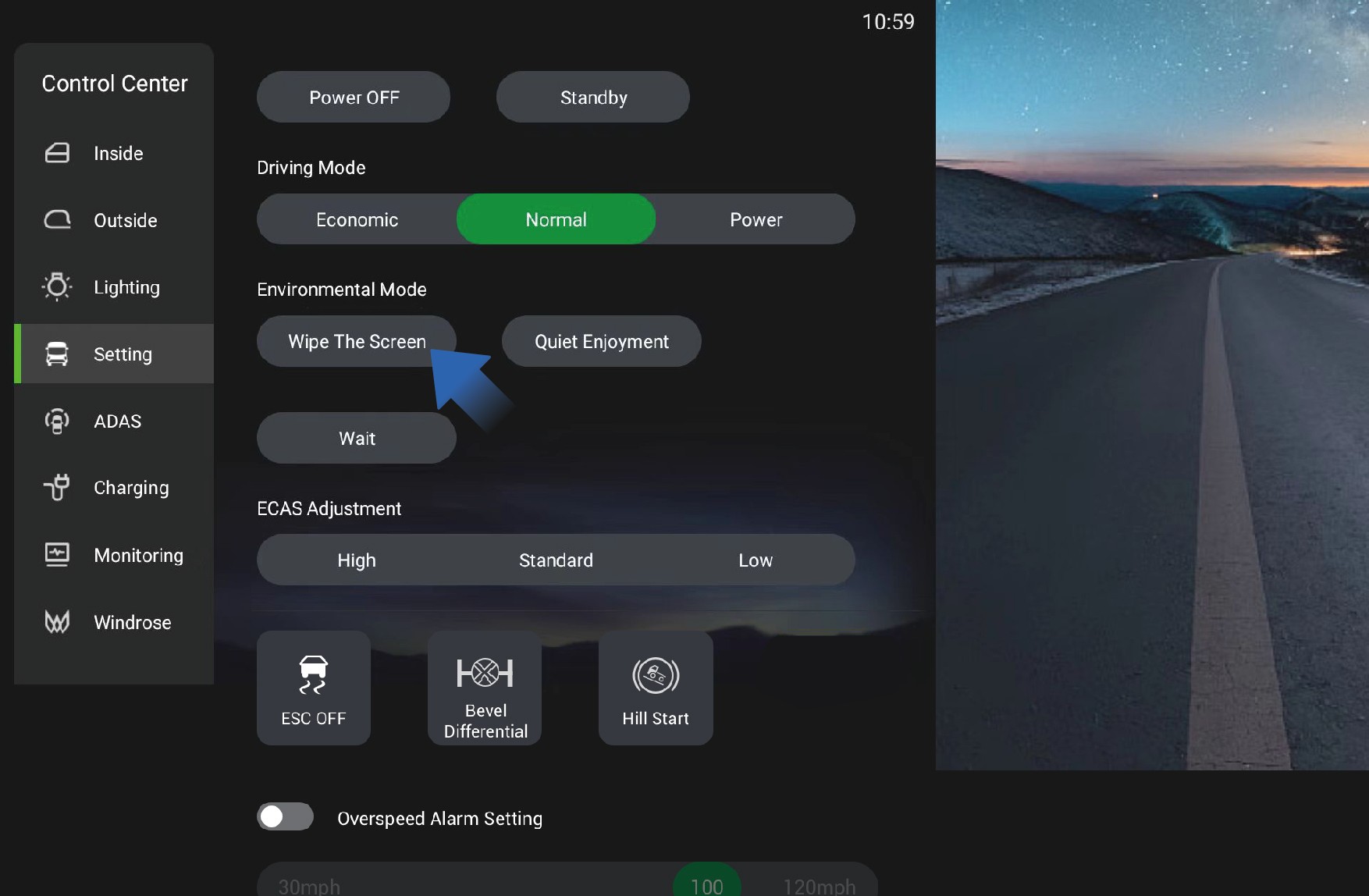

Możesz kliknąć „Ustawienia" w interfejsie ustawień systemowych na ekranie informacyjnym pojazdu, aby wybrać tryb środowiskowy:

wybór i odtwarzanie żądanego dźwięku otoczenia, a ekran informacyjny pojazdu natychmiast stanie się czarny. Gdy trzeba podświetlić ekran, wystarczy dwukrotnie kliknąć ekran informacyjny pojazdu.

↑ Góra

7.NNarzędzia kierowcy

Postępowanie awaryjne

w złych warunkach pogodowych znak musi być umieszczony 200 metrów od pojazdu.

Ten pojazd jest wyposażony w narzędzia kierowcy przy opuszczeniu fabryki. Narzędzia kierowcy są przechowywane w skrzynce narzędziowej po lewej stronie pojazdu do użytku awaryjnego w określonych sytuacjach, w tym:

↑ Góra


7.OMłotek bezpieczeństwa

↑ Góra

Postępowanie awaryjne

6032

7.N.1Hak holowniczy

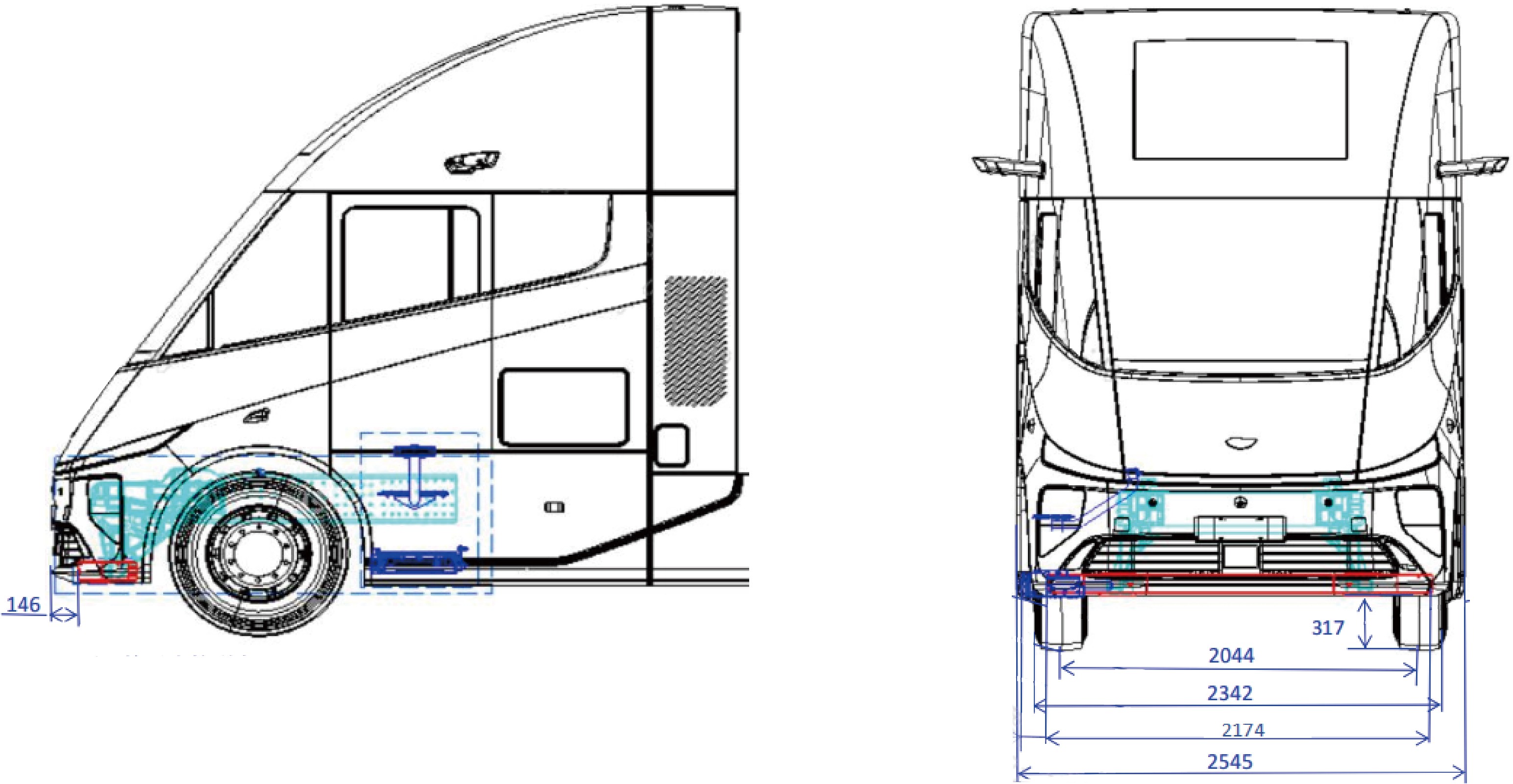

Podczas holowania tego pojazdu należy najpierw zamontować hak holowniczy na miejscu i zapewnić stabilność pojazdu na pojeździe holującym.

6037
6039

7.N.2Trójkątny znak ostrzegawczy

Gdy awaria unieruchomi pojazd, najpierw włącz światła awaryjne, a następnie ustaw trójkątny znak ostrzegawczy w odpowiedniej odległości od tyłu pojazdu. Wymagana odległość umieszczenia znaku zależy od środowiska i rodzaju drogi. Na zwykłych drogach należy go umieścić w odległości 50 do 100 metrów od pojazdu; na autostradach odległość powinna wynosić 150 metrów; podczas deszczu, mgły lub śniegu

W przypadku sytuacji awaryjnej lub katastrofy drzwi mogą się nie

otworzyć, w tym m.in. w następujących sytuacjach:

Gdy pojazd się zapali, ogień może spowodować deformację drzwi i niemożność ich otwarcia.

Gdy pojazd przypadkowo wpadnie do wody, drzwi będą trudne do otwarcia z powodu różnicy ciśnień wewnątrz i na zewnątrz.

W przypadku poważnego wypadku drogowego zderzenie może spowodować deformację drzwi i niemożność ich otwarcia.

W takim przypadku możesz użyć młotka bezpieczeństwa wyposażonego w ten

pojazd, aby zbić szybę i uciec.

↑ Góra

7.N.3Instrukcja obsługi

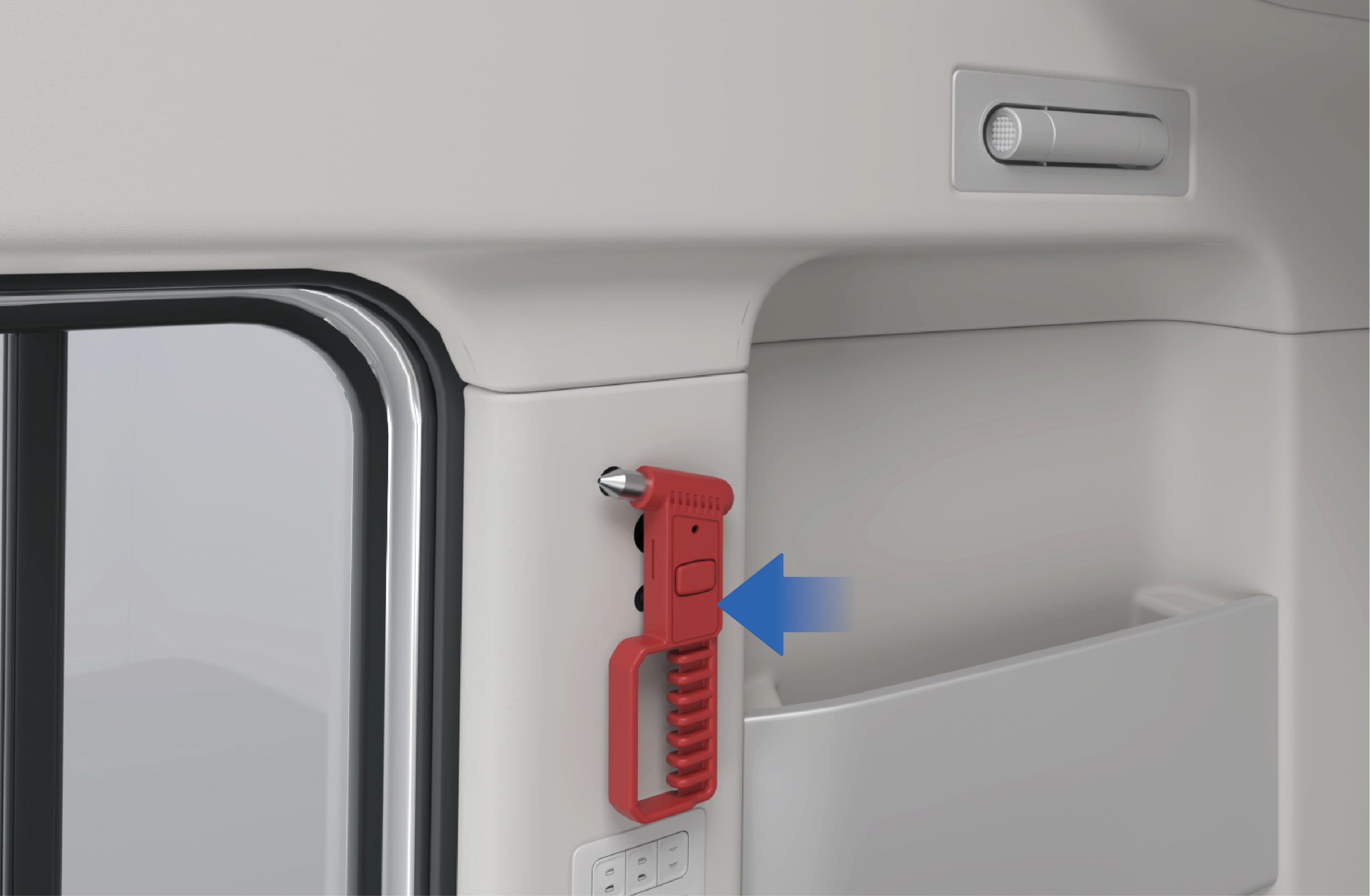

1. Wyjmij młotek bezpieczeństwa

Młotek bezpieczeństwa znajduje się po prawej stronie elektrycznych drzwi przesuwnych i można go bezpośrednio wyjąć do użycia.

  1. Zbij szybę

Skieruj ostry koniec młotka bezpieczeństwa na cztery rogi lub krawędzie szyby i uderz mocno, aż szyba zostanie zbita.

  1. Uciekaj z pojazdu

Ucieknij z wnętrza pojazdu i pozostań w bezpiecznym miejscu z dala od pojazdu. Zadzwoń na policję i czekaj na ratunek.

↑ Góra

7.N.4Środki ostrożności

Ostrzeżenie
↑ Góra

8.AGaśnica

Postępowanie awaryjne

↑ Góra 6108


8.BHolowanie przyczepy

6111
6113

8.A.1Odzyskiwanie i holowanie pojazdu

Postępowanie awaryjne

Gdy pojazd nie może być prowadzony z powodu awarii lub wypadku, niezwłocznie skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu uzyskania profesjonalnej usługi odzyskiwania i holowania. Nie należy próbować holować pojazdu bez przestrzegania właściwych procedur. Nieprawidłowe holowanie może spowodować poważne uszkodzenia pojazdu, utratę możliwości hamowania lub zdarzenie drogowe.

Uwaga

Przed holowaniem sprawdź, czy pojazd ma odpowiednie ciśnienie powietrza w układzie hamulcowym. Jeśli ciśnienie hamulców jest niewystarczające, siłowniki hamulca sprężynowego tylnej osi muszą zostać mechanicznie lub pneumatycznie zwolnione, aby zapobiec blokadzie hamulców.

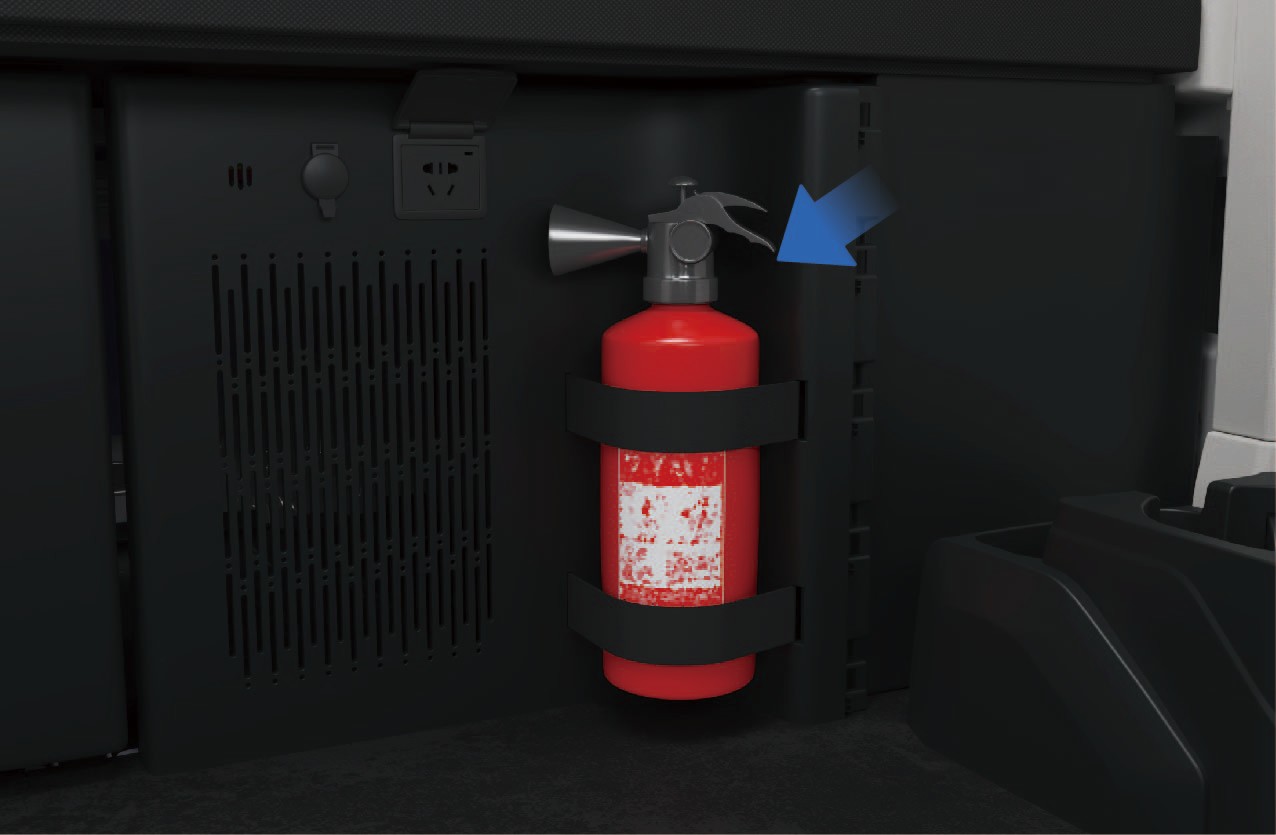

Gaśnica jest umieszczona w lewym dolnym rogu sypialni i może być użyta do ugaszenia pożaru w nagłych przypadkach.

Ostrzeżenie

W nagłych przypadkach ugaś ogień i skontaktuj się ze strażą pożarną w celu usunięcia skutków, tylko jeśli jest to bezpieczne.

↑ Góra


8.A.2 Holowanie

Gdy Twój pojazd wymaga wyholowania z trudnej sytuacji, wykonaj poniższe kroki:

  1. Wyjmij hak holowniczy ze skrzynki narzędziowej po lewej stronie pojazdu.

  1. Otwórz pokrywę otworów montażowych haka holowniczego, które znajdują się z przodu po lewej i prawej stronie pojazdu.

  2. Wkręć hak holowniczy w lewy lub prawy otwór montażowy haka holowniczego zgodnie z rzeczywistymi warunkami i upewnij się, że hak jest całkowicie wkręcony bez luzowania. Jeśli w gwincie haka holowniczego znajdują się zanieczyszczenia lub plamy oleju, przed wkręceniem haka holowniczego oczyść go. Przed zamontowaniem haka holowniczego upewnij się, że pojazd jest nieruchomy.

  3. Podłącz urządzenie holownicze w pojeździe holującym do haka holowniczego.

haka holowniczego.

  1. Utrzymuj zasilanie pojazdu, aby zapewnić normalne działanie układu kierowniczego i hamulcowego.

  2. Włącz światła awaryjne.

  3. Uruchom pojazd holujący, aby pomóc uszkodzonemu pojazdu wyjść z trudnej sytuacji.

Ostrzeżenie

Oryginalny hak holowniczy jest wykonany ze specjalnych materiałów i ma wysoką wytrzymałość. Jeśli użyjesz haka holowniczego, który nie jest fabryczny, hak holowniczy może się złamać. Jeśli potrzebujesz kupić nowy hak holowniczy, skontaktuj się z autoryzowanym centrum serwisowym Windrose.

Uwaga
↑ Góra

8.CAwaria hamulców

Postępowanie awaryjne

↑ Góra 6180

8.C.1Działanie awaryjne

6189
6191

8.C.2Dalsze postępowanie

Po zaparkowaniu pojazdu ustaw znaki ostrzegawcze wokół pojazdu i zablokuj koła klinami, aby zapobiec ześlizgnięciu się pojazdu, oraz skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu sprawdzenia i naprawy pojazdu.

↑ Góra

8.C.3Środki zapobiegawcze

Notatka

Gdy hamulce zawiodą, surowo zabrania się natychmiastowego stosowania hamowania awaryjnego, gdyż może to spowodować poślizg pojazdu, a nawet jego wywrócenie.

↑ Góra

8.DUtrata kontroli nad kierowaniem lub awaria układu kierowniczego

Postępowanie awaryjne

↑ Góra

8.D.1Działanie awaryjne

Uwaga

Nie wykonuj natychmiastowego hamowania awaryjnego po nagłej utracie kontroli nad kierownicą na zwykłych drogach, gdyż spowoduje to poślizg pojazdu, a nawet jego wywrócenie.

na specjalnych drogach (zakręty, drogi górskie), należy natychmiast zwolnić pedał przyspieszenia, szybko zastosować

hamulce, aby w porę zatrzymać pojazd i zapobiec wypadnięciu z drogi lub zderzeniu z innymi pojazdami.

Dalsze postępowanie

↑ Góra


8.ERozerwanie opony

↑ Góra 6248

8.D.2Działanie awaryjne

Postępowanie awaryjne

Po zaparkowaniu pojazdu ustaw znaki ostrzegawcze wokół

pojazdu i zablokuj koła klinami, aby zapobiec ześlizgnięciu się pojazdu, oraz zadzwoń na infolinię serwisową Windrose.

6255
6257

8.D.3Środki zapobiegawcze

W przypadku rozerwania opony wykonaj poniższe kroki:

lekko wciskaj pedał hamulca i staraj się kontrolować pojazd, aby jechał prosto.

↑ Góra


8.FPoślizg pojazdu

↑ Góra 6284

8.D.4Działanie awaryjne

Postępowanie awaryjne

6289
6291

8.D.5Dalsze postępowanie

↑ Góra

8.D.6Środki zapobiegawcze

Uwaga

W przypadku poślizgu pojazdu kierowca powinien:

↑ Góra

8.D.7Środki zapobiegawcze

w celu hamowania i unikanie hamowania awaryjnego.

Ostrzeżenie
↑ Góra


8.GPrzypadkowe odłączenie wysokiego napięcia

Postępowanie awaryjne

↑ Góra

8.D.8Działanie awaryjne

Gdy pojazd przypadkowo zostaje odłączony od wysokiego napięcia podczas jazdy, kierowca powinien:

↑ Góra

8.D.9Dalsze postępowanie

Po zaparkowaniu pojazdu ustaw znaki ostrzegawcze wokół pojazdu i natychmiast zadzwoń na infolinię serwisową Windrose.

↑ Góra

8.D.10Środki zapobiegawcze

Regularnie udawaj się do autoryzowanego centrum serwisowego Windrose w celu konserwacji i przeglądu pojazdu, aby zapewnić stabilne działanie systemów pojazdu.

↑ Góra

8.HEwakuacja awaryjna

Postępowanie awaryjne

↑ Góra 6403

8.H.1Działanie awaryjne

W przypadku sytuacji awaryjnej, gdy drzwi pojazdu nie mogą zostać otwarte, można wykonać poniższe kroki w celu awaryjnej ewakuacji.

6408
6410

8.H.2Dalsze postępowanie

  1. Znajdź pokrywę awaryjnego pierścienia wyciągającego nad lewą siatką. Otwórz pokrywę, a następnie mocno pociągnij pierścień na zewnątrz, aby zbić szkło lewego okna.

  1. Wyjmij sieć ochronną sypialni ze skrzynki pod siedzeniem pasażera z przodu i podłącz gniazdo na jednym końcu sieci ochronnej sypialni do punktu mocowania na lewej ścianie bocznej.

  1. Wyciągnij sieć ochronną sypialni przez okno i użyj jej jako pomocniczej liny ewakuacyjnej, aby szybko opuścić kabinę.

Ostrzeżenie

operator.

↑ Góra

8.IWyposażenie ochronne dla personelu ratownictwa awaryjnego

Ratownictwo awaryjne

Ten pojazd jest zasilany wysokonapięciowym układem bateryjnym. W przypadku poważnej kolizji mogą wystąpić niebezpieczne warunki, w tym wyciek elektryczny wysokiego napięcia, uszkodzenie pakietu baterii i wycieki chemiczne. Personel ratownictwa awaryjnego musi nosić odpowiednie środki ochrony indywidualnej (PPE) przed zbliżeniem się do pojazdu lub pracą przy nim.

Uwaga

Nie należy wchodzić w kontakt fizyczny z osobą wykonującą pracę.

↑ Góra

8.JInformacje o układzie wysokiego napięcia

Ratownictwo awaryjne

  1. Bateria wysokiego napięcia

  2. Prawy port ładowania w trybie CCS1

  3. Lewy port ładowania w trybie MCS

  4. Wiązka przewodów wysokiego napięcia

  5. Silnik napędowy

Uwaga
Notatka
↑ Góra

8.KMetoda dezaktywacji układu wysokiego napięcia

Ratownictwo awaryjne

↑ Góra

8.K.1Odcięcie wysokiego napięcia od zewnątrz

  1. Zaparkuj pojazd, włącz EPB.

  1. Pociągnij uchwyt zwalniający maskę dwa razy z rzędu, aby ją zwolnić.

  1. Znajdź niskonapięciowy bezpiecznik serwisowy MSD w komorze silnika i wyjmij go, a pojazd automatycznie dezaktywuje układ wysokiego napięcia.

↑ Góra

8.K.2Odcięcie wysokiego napięcia od wewnątrz

  1. Zaparkuj pojazd, włącz EPB.

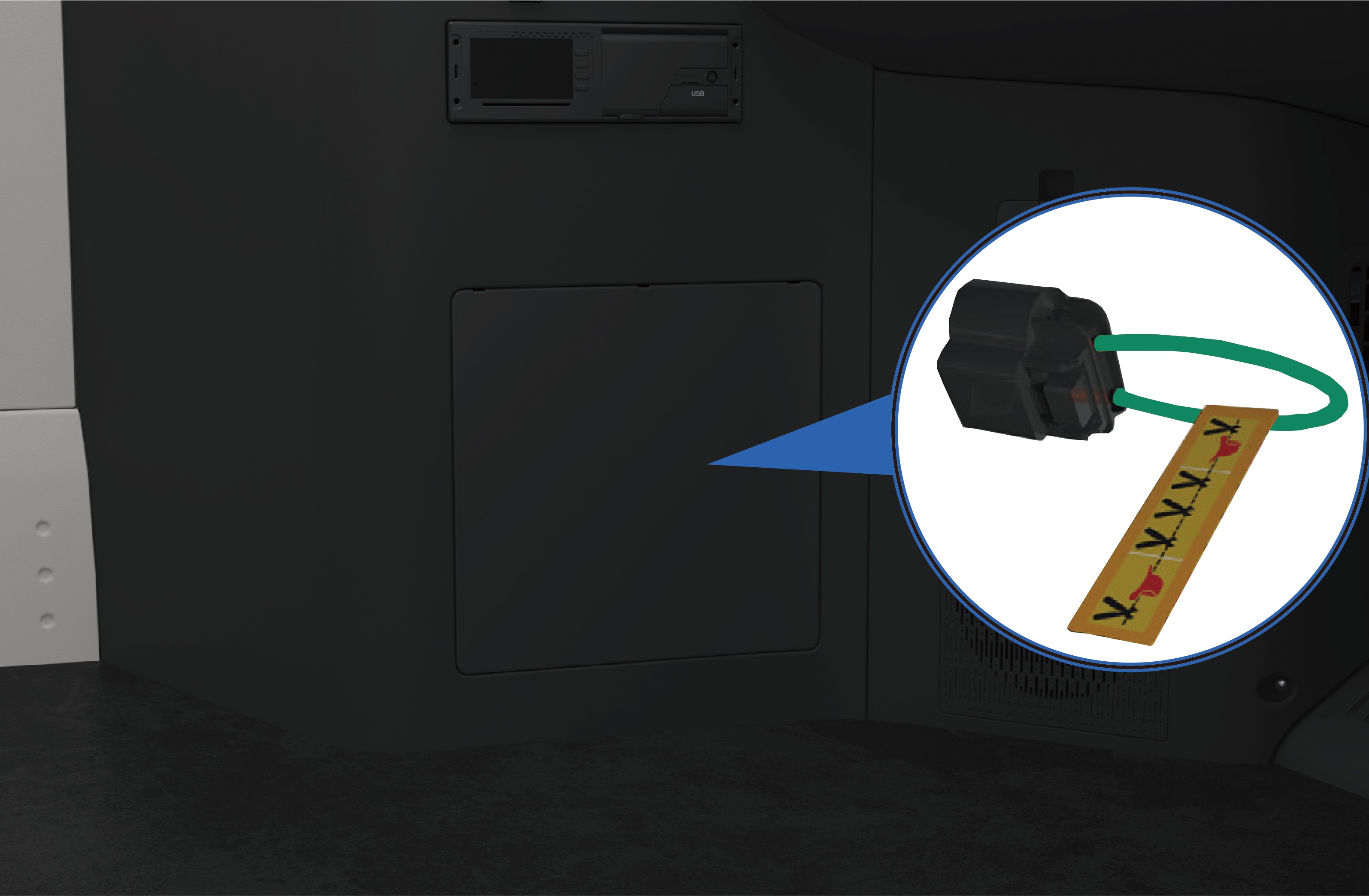

  2. Otwórz wykładzinę w lewym dolnym rogu tablicy rozdzielczej, znajdź i odłącz niskonapięciowy bezpiecznik serwisowy MSD, a pojazd automatycznie odłączy układ wysokiego napięcia.

Ostrzeżenie

konieczna jest praca przy komponentach baterii wysokiego napięcia.

Notatka
↑ Góra

8.LRatowanie pojazdu w czasie pożaru

Ratownictwo awaryjne

W przypadku pożaru pojazdu natychmiast oceń powagę pożaru. Jeśli pożar jest mały i można go opanować, personel ratownictwa awaryjnego powinien użyć odpowiedniej gaśnicy, takiej jak gaśnica proszkowa, gaśnica CO₂ lub suchy piasek.

Jeśli pożar jest duży lub stwierdzono, że bateria jest mocno ściśnięta lub wygięta, w sposób ciągły stosuj duże ilości wody, aby stłumić pożar. Jednocześnie odsuń wszystkie materiały palne z dala od płonącego pojazdu, aby zapobiec rozprzestrzenieniu się pożaru.

Ostrzeżenie
Uwaga

Pożary komponentów wysokiego napięcia muszą być gaszone przy użyciu gaśnicy odpowiedniej do baterii litowych.

↑ Góra

8.MRatowanie pojazdu brodzącego w wodzie

Ratownictwo awaryjne

Pojazd, który jechał przez wodę powodziową, może nie wykazywać widocznych zewnętrznych uszkodzeń, ale układ wysokiego napięcia może być uszkodzony i narażony na ryzyko wycieku elektrycznego. Dlatego podczas ratowania pojazdów brodzących w wodzie personel ratownictwa awaryjnego musi nosić odpowiednie wyposażenie ochronne, aby uniknąć ryzyka porażenia prądem, które może powodować poważne obrażenia lub śmierć.

Ostrzeżenie
↑ Góra

8.NKonieczność konserwacji

Codzienna konserwacja

Regularna rutynowa i planowa konserwacja jest niezbędna do zapewnienia bezpiecznej eksploatacji, niezawodności i optymalnej wydajności pojazdu oraz pomaga minimalizować długoterminowe koszty utrzymania.

Rutynowe zadania konserwacyjne opisane w niniejszym podręczniku mogą być wykonywane przez operatora zgodnie z odpowiednimi instrukcjami.

Windrose zaleca, aby wszystkie zaplanowane czynności serwisowe były wykonywane w autoryzowanym centrum serwisowym Windrose.

Uwaga

Operator jest odpowiedzialny za utrzymanie pojazdu i zapewnienie, że wszystkie elementy są zgodne z obowiązującymi przepisami UE i krajowymi dotyczącymi pojazdów drogowych, w tym odpowiednimi wymaganiami homologacyjnymi UE i wymaganiami dotyczącymi przydatności do ruchu drogowego, w tym m.in. opon, bocznych deflektorów, tylnych deflektorów dachowych, osłon bocznych, zderzaków, przednich pokryw i ogranicznika prędkości pojazdu. Musisz zapewnić, że wydajność tych elementów zawsze spełnia lub

przewyższa oryginalne elementy specyfikacyjne, które są wymieniane.

niniejszego podręcznika.

Niniejszy podręcznik zawiera informacje niezbędne do obsługi i konserwacji pojazdu i jego elementów. Bardziej szczegółowe informacje dotyczące konserwacji pojazdu znajdują się w Podręczniku gwarancji produktów Windrose.

Ten pojazd musi być regularnie sprawdzany i konserwowany zgodnie z zaleceniami Podręcznika gwarancji produktów Windrose, aby zapewnić objęcie pojazdu gwarancją producenta. Systemy zainstalowane w pojeździe są zaawansowane i istnieją ścisłe wymagania dotyczące serwisu posprzedażnego dla pojazdów elektrycznych zgodnie z krajowymi przepisami prawa i regulacjami. Dlatego

Notatka

Jeśli masz pytania dotyczące konserwacji pojazdu, skontaktuj się bezpośrednio z autoryzowanym centrum serwisowym Windrose w celu uzyskania pomocy.

↑ Góra

9.ATryb serwisowy

Codzienna konserwacja

↑ Góra 6635


9.BKontrola elektrycznego układu napędowego

Codzienna konserwacja

Przed uruchomieniem pojazdu sprawdź, czy odpowiednie dane wyświetlane na tablicy wskaźników są prawidłowe. Jeśli dane są nieprawidłowe, nie prowadź pojazdu. Zamiast tego zapisz typ usterki systemu i powiązane dane, a następnie przekaż informacje do autoryzowanego centrum serwisowego Windrose.

Uwaga

W przypadku awarii baterii wysokiego napięcia lub systemu silnika skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu szybkiej naprawy.

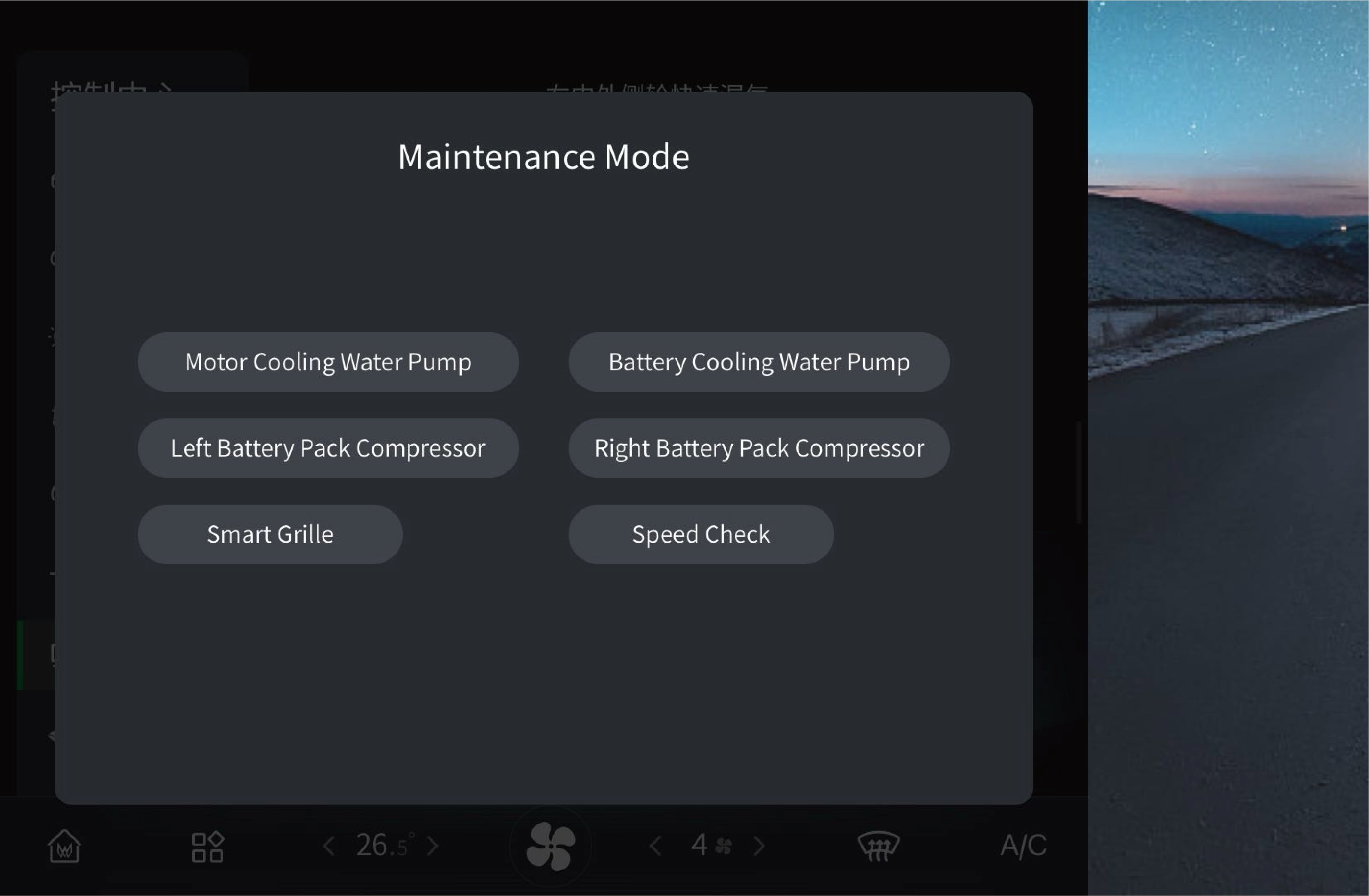

Przełącznik testu ograniczenia prędkości w trybie serwisowym służy wyłącznie do sprawdzania ograniczenia prędkości pojazdu. Po aktywacji tej funkcji przełącznik zostanie podświetlony. Musi być utrzymywany w pozycji zamkniętej podczas normalnej jazdy.

Przełącznik pompy cieczy chłodzącej silnika, przełącznik pompy cieczy chłodzącej baterii, przełącznik sprężarki lewego pakietu baterii, przełącznik sprężarki prawego pakietu baterii i przełącznik aktywnej żaluzji chłodnicy w trybie serwisowym służą wyłącznie do kontroli pojazdu i napełniania układu chłodzenia. Muszą być utrzymywane

6646
6648

9.CMonitorowanie ciśnienia w oponach

Codzienna konserwacja

Ten pojazd jest wyposażony w system monitorowania ciśnienia w oponach, który wyświetla ciśnienie w oponach na tablicy wskaźników i ekranie informacyjnym pojazdu. Jeśli ciśnienie w oponach jest nieprawidłowe,

w pozycji zamkniętej podczas normalnej jazdy.

nie należy kontynuować jazdy pojazdem przez dłuższy czas i w porę skontaktować się z autoryzowanym centrum serwisowym Windrose.

↑ Góra

9.DKontrola oświetlenia

Codzienna konserwacja

↑ Góra

Ten pojazd jest wyposażony w funkcję autotestu do sprawdzania funkcjonalności każdej lampy jazdy.

9.D.1Instrukcja obsługi

Możesz aktywować tę funkcję, wybierając „Centrum sterowania", przełączając się do interfejsu „Monitoring" i klikając przycisk „Autotest świateł jazdy" na ekranie informacyjnym pojazdu na tablicy rozdzielczej. Po aktywacji wszystkie lampy pojazdu zaświecą się jednocześnie. Możesz obserwować lampy i wskaźniki na tablicy wskaźników, aby sprawdzić, czy nie ma uszkodzonej lampy.

↑ Góra

9.D.2Środki ostrożności

Ostrzeżenie

W przypadku stwierdzenia usterki w porę skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu sprawdzenia i naprawy lamp pojazdu.

↑ Góra

9.EKontrola klaksonów i wycieraczek

Codzienna konserwacja

Sprawdź elektryczne/pneumatyczne klaksony w następujący sposób:

  1. Zaparkuj pojazd, naciśnij przycisk klaksonu na kierownicy, aby sprawdzić, czy elektryczny klakson działa prawidłowo.

  2. Naciśnij przełącznik zmiany elektrycznego/pneumatycznego klaksonu, wielokrotnie naciśnij przełącznik klaksonu i sprawdź, czy pneumatyczny klakson działa prawidłowo.

  3. Uruchom zasilanie pojazdu, włącz przełącznik wycieraczek i sprawdź, czy wycieraczka działa prawidłowo na każdym biegu.

↑ Góra

9.FBateria wysokiego napięcia

Konserwacja rutynowa

↑ Góra 6701

9.F.1Położenie baterii wysokiego napięcia

Bateria wysokiego napięcia znajduje się pod podłogą pojazdu. Podczas jazdy po nierównych lub wyboistych drogach należy uważać, aby zapobiec kolizjom.

Ostrzeżenie

Gdy bateria wysokiego napięcia zapali się w wyniku wypadku, natychmiast zjechać na pobocze i ewakuować pasażerów z pojazdu, odsuwając ich od ruchu drogowego. Gdy prędkość pojazdu spadnie poniżej 20 km/h, elektryczne drzwi przesuwne zostaną automatycznie odblokowane; gdy prędkość pojazdu spadnie poniżej 6 km/h, elektryczne drzwi przesuwne zostaną automatycznie otwarte. Aby zapewnić bezpieczeństwo życia pasażerów w pojeździe, jeśli kierowca nie zmniejszy prędkości pojazdu w ciągu 4 minut w powyższej sytuacji, system automatycznie zmniejszy prędkość i zatrzyma pojazd.

6708
6710

9.F.2Konserwacja baterii wysokiego napięcia

SOC baterii wysokiego napięcia wymaga kalibracji:

Metoda kalibracji:

  1. Użyj baterii wysokiego napięcia do osiągnięcia SOC 20%–25%.

  2. Całkowicie naładuj baterię wysokiego napięcia.

  3. Zużyj energię baterii do SOC 40%–60%.

↑ Góra

9.GCiecz chłodząca

Konserwacja rutynowa

↑ Góra 6738

9.G.1Dobór cieczy chłodzącej

Wybierz ciecz chłodzącą o odpowiedniej temperaturze krzepnięcia zgodnie ze środowiskiem jazdy, aby zapewnić normalne działanie układu chłodzenia pojazdu.

6743
6745

9.G.2Kontrola cieczy chłodzącej

Po obniżeniu temperatury cieczy chłodzącej sprawdź, czy poziom cieczy chłodzącej w zbiorniku mieści się między znacznikami MIN a MAX; jeśli cieczy chłodzącej jest za mało, lampka kontrolna na tablicy wskaźników zaświeci się, aby przypomnieć o uzupełnieniu cieczy chłodzącej.

Jeśli ciecz chłodząca zawiera zawiesiny, osad lub zmieniła kolor,

natychmiast wymień ją na nową ciecz chłodzącą.

Regularnie sprawdzaj temperaturę krzepnięcia cieczy chłodzącej, aby upewnić się, że spełnia wymagania lokalnego środowiska, i regularnie ją wymieniaj.

↑ Góra

9.G.3Wymiana cieczy chłodzącej

Opróżnij ciecz chłodzącą w następujący sposób:

  1. Zaparkuj pojazd na równym podłożu.

  2. Włącz przełącznik EPB.

  3. Po obniżeniu temperatury cieczy chłodzącej odkręć korek wlewu pomocniczego zbiornika wody.

4. Poluzuj korek spustowy w dolnej części chłodnicy, aby opróżnić ciecz chłodzącą.

↑ Góra


9.G.4 Napełnianie cieczą chłodzącą

Napełnij ciecz chłodzącą w następujący sposób:

  1. Dodawaj ciecz chłodzącą powoli i równomiernie, aż osiągnie poziom MAX, i dokręć korek wlewu.

  2. Uruchom zasilanie pojazdu i pracuj pompą wody przez około 10 minut.

  3. Wyłącz zasilanie pojazdu i uzupełnij ciecz chłodzącą do poziomu MAX.

  4. Dokręć korek wlewu pomocniczego zbiornika wody.

Ostrzeżenie
Uwaga

mogą wytrysnąć, powodując poparzenia. Wykonaj kontrolę,

wymianę i napełnienie cieczy chłodzącej po obniżeniu temperatury układu silnika.

↑ Góra

9.G.5Czyszczenie chłodnicy

Po pewnym czasie użytkowania chłodnicy owady, kłaczki, brud lub inne pozostałości w żeberkach chłodnicy zmniejszą wydajność chłodzenia układu chłodzenia. Należy często sprawdzać zewnętrzną powierzchnię chłodnicy i w porę czyścić obce zanieczyszczenia (nie należy jej płukać sprężonym gazem ani wodą pod wysokim ciśnieniem).

↑ Góra

9.G.6Konserwacja układu chłodzenia

Sprawdź układ chłodzenia, aby upewnić się, że nie przecieka. Przed jazdą sprawdź, czy układ chłodzenia nie przecieka. Istnieją 4 typowe przyczyny wycieku wody:

↑ Góra

9.HOpona

Konserwacja rutynowa

Opony są połączeniem z drogą i wpływają na bezpieczeństwo jazdy. Regularnie lub przed jazdą sprawdzaj następujące elementy opon:

Podczas sprawdzania ciśnienia w oponach należy pamiętać, że ciśnienie zmienia się wraz z temperaturą.

Wzór bieżnika wpływa na przyczepność i prowadzenie opony. Im mniejsza głębokość lub mniej wzoru, tym gorsza przyczepność i prowadzenie opony.

Przed jazdą sprawdź stan opon:

Gdy opona jest używana przez ponad 6 lat, wymień ją na nową.

Ostrzeżenie
Uwaga
Notatka

Prawidłowe ciśnienie w oponach jest podane w tabeli ciśnień w oponach.

↑ Góra


9.IUkład kierowniczy

Konserwacja rutynowa

Przed jazdą sprawdź luz swobodny i luz kierownicy, potrząśnij kierownicą, aby upewnić się, że jest zablokowana. Podczas jazdy sprawdź, czy nie ma ciężkiego kierowania, drgań kierownicy lub odchylenia kierowania. W przypadku wystąpienia którejkolwiek z powyższych sytuacji natychmiast zatrzymaj pojazd i skontaktuj się z autoryzowanym centrum serwisowym Windrose.

↑ Góra

9.JKonserwacja bezpieczeństwa wysokiego napięcia

Konserwacja rutynowa

↑ Góra

9.J.1Zasady bezpiecznej pracy przy wysokim napięciu

Nie należy modyfikować ani instalować akcesoriów w układzie wysokiego napięcia i nadwoziu pojazdu bez przestrzegania właściwych procedur. Prosimy o postępowanie zgodnie z przepisami, w przeciwnym razie może dojść do pożaru; Biorąc pod uwagę, że w układzie wysokiego napięcia całego pojazdu istnieje ryzyko porażenia prądem, układ wysokiego napięcia powinien być obsługiwany przez pracowników

którzy przeszli profesjonalne szkolenie i uzyskali kwalifikacje do zatrudnienia zgodnie z odpowiednimi przepisami bezpieczeństwa.

↑ Góra

9.J.2Wymagania dotyczące personelu

↑ Góra

9.J.3Wymagania dotyczące konserwacji

Konserwacja i naprawa pojazdu może być wykonywana wyłącznie przez stacje serwisowe lub jednostki konserwacyjne z odpowiednimi kwalifikacjami serwisowymi oraz przez personel, który przeszedł odpowiednie szkolenie i uzyskał kwalifikacje. W przeciwnym razie wysokie napięcie w układzie wysokiego napięcia może stwarzać zagrożenie, a nawet zagrażać życiu.

↑ Góra

9.J.4Konserwacja ładowania

Jeśli pojazd był zaparkowany przez dłuższy czas, stan baterii wysokiego napięcia powinien być sprawdzany co dwa tygodnie, aby zapobiec wyciekowi elektrycznemu w baterii wysokiego napięcia. Pojazd, który był parkowany przez dłuższy czas, powinien być regularnie ładowany i konserwowany,

aby zapobiec pogorszeniu wydajności pojazdu przez baterię wysokiego napięcia, która nie była

używana przez długi czas.

↑ Góra

9.KAkumulator

Konserwacja rutynowa

Niskonapięciowy akumulator znajduje się w komorze silnika. Na żywotność i funkcję akumulatora wpływa wiele czynników, takich jak liczba rozruchów, styl jazdy, warunki jazdy, warunki klimatyczne itp.:

Ostrzeżenie
Uwaga

Jeśli zauważysz poniższe, koniecznie natychmiast zatrzymaj używanie pojazdu i odłącz zasilanie. Skontaktuj się z autoryzowanym centrum serwisowym Windrose w celu uzyskania dalszych wskazówek:

↑ Góra

9.K.1 Czyszczenie akumulatora

Ostrzeżenie
↑ Góra

10.AObrys zewnętrzny pojazdu

Dane techniczne

Długość (mm)

Szerokość (mm)

Wysokość (mm)

Rozstaw osi (mm)

8100

2545

3920,3935

4650+1350

↑ Góra

10.BParametry układu napędowego

Dane techniczne

Pozycja

NCM LFP

Silnik napędowy

Model silnika

TZ230XSSW001

Producent

Jiangsu Swell Industry Development Co., Ltd.

Układ

Silnik tylny

Metoda chłodzenia

Chłodzenie cieczą

Cykl pracy

S9

Moc znamionowa/prędkość (kW/r/min)

170/6494

Maksymalny moment obrotowy/prędkość (N·m/ r/min)

550/4514

Pozycja NCM LFP

Bateria wysokiego napięcia

Model baterii

EV-CALB-755161

EV-CALB-766230

Liczba pakietów baterii

4 4

Główne cechy

NCM

LFP

Pojemność baterii (kW.h)

486,09

705,2

Tryb ładowania

Ładowanie DC

Ładowanie DC

Prąd ładowania (A)

644

920

Napięcie ładowania (V)

887,4

868,7

Metoda chłodzenia

Chłodzenie cieczą

Chłodzenie cieczą

Producent

Huating (Hefei) Hybrid Technology Co., Ltd.

Huating (Hefei) Hybrid Technology Co., Ltd.

Sterownik silnika

Model

KTZ80X43SSW001/02

Producent

Jiangsu Swell Industry Development Co., Ltd.

DC-DC

Model

SEC-D8024V60P0-WD

Producent

Suzhou Synland Energy Technology Co., Ltd.

Sterownik pojazdu

Model

WD-VDC-M9-V001

Wersja sprzętowa

V1.1

Pozycja NCM LFP

Sterownik pojazdu

Producent

Anhui Windrose Holdings Co., Ltd.

Obudowa osi elektrycznej

Model

HDE10t

Producent

Hande

Główne cechy

Transaxle

Metoda obsługi

AMT

Maksymalny moment wyjściowy (N·m)

35 000 (trzy silniki)

43 000 (cztery silniki)

↑ Góra

10.CMoment dokręcania

Dane techniczne

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Układ kierowniczy

Mocowanie pomocniczego ramienia wahacza – podramie

M14×2 (10.9)

210±20

M14×2 (10)

Przegub kulowy drążka kierowniczego – drążek pośredni/ramię zwrotnicy kierownicy

M24×1.5 (8)

345±15

Mocowanie EHPS – podramie

M20×1.5 (10.9)

550±20

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Układ kierowniczy

Wał wyjściowy przekładni kierowniczej – aktywne ramię wahacza kierownicy

M45×1.5 (10)

675±25

Złącze przewodu wlotowego pompy olejowej – pompa olejowa

M26×1.6

125±5

Złącze przelotowe pompa olejowa – EHPS

M18×1.5

75±5

Przewód wysokiego ciśnienia – złącze przelotowe

M22×1.5

110±10

Przewód niskiego ciśnienia – złącze przelotowe

M22×1.5

110±10

Zespół pompy elektrycznej – wspornik pompy olejowej

M12×1.75 (8.8)

65±5

Wspornik elektrycznej pompy olejowej – podramie

M12×1.75 (8.8)

65±5

Zespół pompy elektrycznej – podramie

M12×1.75 (8.8)

65±5

Przewód uziemienia

M14

210±20

Pompa oleju układu kierowniczego – wąż wlotu oleju – zbiornik oleju układu kierowniczego

/

7±1

Zbiornik oleju układu kierowniczego – wąż powrotu oleju – przewód niskiego ciśnienia

/

7±1

Zbiornik oleju układu kierowniczego – wspornik zbiornika oleju

M8

26±4

Wspornik zbiornika oleju – rama główna

M14

210±20

Wspornik przewodu olejowego – podramie

M14

210±20

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Układ kierowniczy

Zacisk mocowania przewodu olejowego – wspornik

M8

8±1

Mocowanie kolumny kierownicy – wspornik mocujący

M10×1.25 (8.8)

35±5

Mocowanie kolumny kierownicy – belka rurowa

M8×1.25 (8.8)

26±4

Mocowanie dolnego wału kolumny kierownicy – płyta podłogowa

M8×1.25 (8.8)

26±4

Przegub uniwersalny – przekładnia kierownicza z wałkiem kątowym

M10×1.25 (8.8)

53±7

M10 (8)

Kierownica – kolumna kierownicy

M14 (8)

60±5

Urządzenie chłodzące układu napędowego

Łączenie wspornika z ramą

M14×2 (8.8)

120–140

Łączenie wspornika mocowania rury wydechowej z zaciskiem mocowania rury wydechowej nr 3

M5×0.8 (8)

6–8

Łączenie wspornika z ramą

M14×2 (8)

120–140

Łączenie wspornika mocowania pompy wody z pompą wody

M8×1.25 (8.8)

20–28

Łączenie zbiornika wyrównawczego z tylną ramą zintegrowaną (jednostka)

M10×1.5 (10.9)

38–52

M8×1.5 (8)

Mocowanie zacisku węża nr 1

M8×1.25 (8.8)

20–28

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Urządzenie chłodzące układu napędowego

Łączenie wspornika z ramą (śruba kołnierzowa sześciokątna pełna trzpień)

M14×2 (8.8)

120–140

Łączenie wspornika z ramą (śruba sześciokątna z kołnierzem ząbkowanym)

M14×2 (8.8)

120–140

Mocowanie węża (obejma ślimakowa do węża typu B i C)

/

3–4

Mocowanie węża (obejma ślimakowa do węża typu A)

/

3–4

Łączenie zbiornika wyrównawczego z tylną ramą zintegrowaną (jednostka)

M10×1.5 (8.8)

38–52

Mocowanie rury nylonowej i zacisku rurowego

M8×1.25 (8.8)

20–28

Łączenie zbiornika wyrównawczego z tylną ramą zintegrowaną (jednostka) (śruba kołnierzowa sześciokątna)

M8×1.25 (8.8)

20–28

Łączenie zbiornika wyrównawczego z tylną ramą zintegrowaną (jednostka) (śruba sześciokątna)

M8×1.25 (8.8)

20–28

Mocowanie zacisku przewodu wodnego

M8×1.25 (8)

20–26

Regulator klimatyzacji (A/C)

Łączenie skrzynki A/C z poprzeczną belką ściany przedniej

M6×1 (10.9)

10±1

Łączenie skrzynki A/C z podłogą (śruba kołnierzowa sześciokątna pełna trzpień)

M8×1.25 (10.9)

10±1

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Regulator klimatyzacji (A/C)

Łączenie skrzynki A/C z podłogą (w pełni metalowa sześciokątna kołnierzowa nakrętka zabezpieczająca)

M6×1 (8)

10±1

Łączenie zaworu rozprężnego z podłogą

M6×1 (8.8)

10±1

Sprężarka i wspornik sprężarki

M8×1.25 (8)

25±2

Łączenie przewodu uziemienia z ramą (śruba kołnierzowa sześciokątna pełna trzpień)

M10×1.5 (10.9)

25±2

Łączenie przewodu uziemienia z ramą (w pełni metalowa sześciokątna kołnierzowa nakrętka zabezpieczająca)

M8×1.5 (8)

25±2

Łączenie wspornika sprężarki z podramiem

M8×1.25 (10.9)

25±2

Łączenie wspornika mocowania przewodu z podramiem (śruba kołnierzowa sześciokątna)

M14×2 (10.9)

160

Łączenie wspornika mocowania przewodu z podramiem (śruba kołnierzowa sześciokątna pełna trzpień)

M14×2 (10.9)

160

Łączenie wspornika mocowania przewodu z podramiem (w pełni metalowa sześciokątna kołnierzowa nakrętka zabezpieczająca)

M14×2 (8)

160

Mocowanie czujnika temperatury i wykładziny

/

1,33

Łączenie płyty dociskowej

M6×1 (8.8)

10±1

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Regulator klimatyzacji (A/C)

Łączenie płyty dociskowej

M6×1 (10.9)

10±1

Łączenie zacisku przewodu

M8×1.25 (10.9) 10±1

Łączenie płyty dociskowej

M8×1.25 (10.9) 25±2

Łączenie zacisku przewodu ze wspornikiem baterii

M8×1.25 (10.9) 25±2

Przednie elementy zawieszenia

Górne i dolne ramiona wahacza i podramie

M20×1.5 (10.9) 568±28

Górna część mocowania poduszki powietrznej

M12×1.5 (10) 55±5

Dolna część mocowania poduszki powietrznej

M18×1.5 (10.9) 270±25

Górne i dolne nakrętki amortyzatora

/ 90±10

Podramie

Elementy podramia dla wspólnego otworu

M14×2 (10)

210±20

Tylne elementy zawieszenia

Mocowanie sprężyny powietrznej i górnego wspornika sprężyny powietrznej

M12×1.5 (10) 55±5

Mocowanie sprężyny powietrznej – belka wyrównawcza (nakrętka Spirlock)

M18×1.5 (10) 270±25

Mocowanie górnego wspornika sprężyny powietrznej – rama

M14×2 (10.9)

210±20

M14×2 (10)

Mocowanie belki wyrównawczej – tylna oś

M22×1.5 (10.9) 700±50

Mocowanie belki wyrównawczej – tylna oś (nakrętka Spirlock)

M22×1.5 (10) 700±50

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Tylne elementy zawieszenia

Mocowanie belki rurowej i wspornika drążka reakcyjnego (śruba kołnierzowa sześciokątna)

M16×2 (10.9)

310±25

Mocowanie belki rurowej i wspornika drążka reakcyjnego (nakrętka kołnierzowa sześciokątna)

M16×2 (10)

310±25

Mocowanie ramienia sterowania typu X – belka rurowa

M22×1.5 (10.9)

700±50

Mocowanie ramienia sterowania typu X – koniec osi (nakrętka Spirlock)

M22×1.5 (10)

700±50

Mocowanie dolnego końca amortyzatora – belka wyrównawcza

M20×1.5 (10.9)

550±50

Mocowanie górnego końca amortyzatora – wspornik amortyzatora

M20×1.5 (10.9)

550±50

Mocowanie amortyzatora

M20×1.5 (10)

550±50

Mocowanie wspornika amortyzatora – rama (śruba kołnierzowa sześciokątna)

M14×2 (10.9)

210±20

Mocowanie wspornika amortyzatora – rama (nakrętka kołnierzowa sześciokątna)

M14×2 (10)

210±20

Mocowanie zespołu ogranicznika zderzaka – rama (śruba kołnierzowa sześciokątna)

M14×2 (10.9)

210±20

Mocowanie zespołu ogranicznika zderzaka – rama (nakrętka kołnierzowa sześciokątna)

M14×2 (10)

210±20

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Tylne elementy zawieszenia

Mocowanie zespołu wzdłużnego drążka reakcyjnego – wspornik drążka reakcyjnego

M20×1.5 (10.9) 550±50

Mocowanie zespołu wzdłużnego drążka reakcyjnego – belka wyrównawcza

M20×1.5 (10.9) 550±50

Mocowanie zespołu wzdłużnego drążka reakcyjnego

M20×1.5 (10) 550±50

Elementy spryskiwacza szyby

Mocowanie zespołu zbiornika płynu do mycia szyb i wewnętrznego panelu prawej uszczelki ściany bocznej, zewnętrznego poprzecznego zestawu belek przedniego końca podłogi

M6×1 (8.8)

9±1

Elementy wycieraczki

Mocowanie zespołu wycieraczki i zestawu montażowego wycieraczki

M8×1.25 (8.8)

23±3

Mocowanie ramienia wycieraczki i wału wyjściowego silnika wycieraczki

M8×1.25 (8)

23–30

Elementy elektrycznego klaksonu

Mocowanie zespołu elektrycznego klaksonu i przedniego zestawu belek montażowych zbiornika wyrównawczego

M6×1 (8.8)

9±1

Mocowanie klaksonu pneumatycznego i wspornika klaksonu pneumatycznego

M6×1 (8.8)

9±1

Mocowanie wspornika klaksonu pneumatycznego i prawej belki bocznej

M14×2 (10.9) 137±5

Mocowanie zespołu elektrycznego klaksonu i przedniego zestawu belek montażowych zbiornika wyrównawczego

M6×1 (8.8)

9±1

Akumulator

Wspornik akumulatora i prawa przednia belka łącząca

M14×2 (10.9) 200±10

Wspornik akumulatora i lewa przednia belka łącząca

M14×2 (10.9) 200±10

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Akumulator

Płyta amortyzująca akumulatora i wspornik zestawu akumulatora

M8×1.25 (8.8)

23±3

Inteligentna skrzynka bezpieczników – nadwozie i wspornik mocowania dolnej lewej jednostki sterującej przyrządami

M6×1.25 (8.8)

9±1

Wspornik podwoziowej inteligentnej skrzynki bezpieczników i wewnętrzny panel lewej uszczelki ściany bocznej

M8×1.25 (8.8)

23±3

Podwoziowa inteligentna skrzynka bezpieczników i wspornik podwoziowej inteligentnej skrzynki bezpieczników

M8×1.25 (8.8)

23±3

Wspornik podwoziowej inteligentnej skrzynki bezpieczników nr 2 i wspornik podwoziowej inteligentnej skrzynki bezpieczników

M6×1.25 (8.8)

9±1

Elementy kół

Nakrętka koła

M22×1.5 (10)

650±50

Awaryjne urządzenie bezpieczeństwa opony

M8

10±1

Bezobsługowe zakończenie piasty SKF

Śruba łącząca tarczę hamulcową

M18×1.5

330±25

Nakrętka blokująca

M45×2

600±50

Elementy łączące zawieszenie nadwozia

Łączenie pierwszego/drugiego/trzeciego wspornika zawieszenia nadwozia – kabina

M16×1.5 (10.9)

300±10

Łączenie drugiego wspornika zawieszenia nadwozia – rama

M14×1.5 (10.9)

200±10

Łączenie drugiego/trzeciego wspornika zawieszenia nadwozia – rama (nakrętka kołnierzowa sześciokątna)

M14×1.5 (10)

200±10

Moduł

Pozycja montażu

Rozmiar śruby

Moment dokręcania (N·m)

Elementy łączące zawieszenie nadwozia

Łączenie trzeciego wspornika zawieszenia nadwozia – rama

M14×1.5 (10.9)

200±10

Łączenie czwartego zawieszenia nadwozia – kabina Tylna płyta montażowa ściany – kabina

M14×2 (10.9)

200±10

Łączenie czwartego zawieszenia nadwozia – kabina

M14×1.5 (10.9)

200±10

Elementy łączące zawieszenie nadwozia

Łączenie czwartego zawieszenia nadwozia – zintegrowana rama

M16×1.5 (10.9)

300±10

Łączenie czwartego zawieszenia nadwozia – tylna płyta montażowa (w pełni metalowa sześciokątna kołnierzowa nakrętka zabezpieczająca)

M14×2 (10)

200±10

Łączenie zespołu pręta podporowego czwartego zawieszenia nadwozia – rama

M14×1.5 (10.9)

200±10

Łączenie pręta podporowego czwartego zawieszenia nadwozia – czwarte zawieszenie nadwozia

M14×1.5 (10.9)

200±10

Łączenie pręta podporowego czwartego zawieszenia nadwozia – czwarte zawieszenie nadwozia (w pełni metalowa sześciokątna kołnierzowa nakrętka zabezpieczająca z drobnym skokiem)

M14×1.5 (10)

200±10

↑ Góra

10.DTabela ciśnień w oponach

Dane techniczne

Specyfikacja opony

Typ

Specyfikacja felgi

Nośność (lb/kg/opona)

Pojedyncza Podwójna

Ciśnienie pompowania (kPa)

Pozycja koła

295/80R22.5

18PRM

18

9.00×22.5

7810/3550

7150/3250

900

Wszystkie pozycje

315/70R22.5

20PR L Z2*

20

9.00×22.5

8800/4000

7370/3350

900

Skrętna

315/70R22.5

20PR L D2*

20

9.00×22.5

8250/3750

7370/3350

900

Napędowa

12R22.5

18PRK*

18

9.00×22.5

7810/3550

7150/3250

930

Wszystkie pozycje

385/65R22.5

20

11.75×22.5

4500

/

900

Skrętna

Specyfikacja opony

Typ

Specyfikacja felgi

Dynamiczna niewyważenie zespołu (g.cm)

295/80R22.5

18

9.00x22.5

≤60

315/70R22.5*

20

9.00x22.5

≤60

12R22.5*

18

9.00x22.5

≤60

↑ Góra

10.EParametry geometrii kół

Dane techniczne

Pochylenie sworznia zwrotnicy

Camber koła

Zbieżność (mm)

7,9°±45′

0,25°±45′

–1~2

↑ Góra

10.FZdolność pokonywania wzniesień

Dane techniczne

DMC Bieg skrzyni biegów Zdolność pokonywania wzniesień
46t Bieg D1 (prędkość ≤12 km/h) Trzy silniki Zdolność ciągła 15%
Zdolność maksymalna 30%(60s)
Cztery silniki Zdolność ciągła 17%
Zdolność maksymalna 33%(60s)
Bieg D2 (prędkość >12 km/h) Trzy silniki Zdolność ciągła 5%
Zdolność maksymalna 9%(60s)
Cztery silniki Zdolność ciągła 6%
Zdolność maksymalna 12%(60s)
68t Bieg D1 (prędkość ≤12 km/h) Trzy silniki Zdolność ciągła 9%
Zdolność maksymalna 20%(60s)
Cztery silniki Zdolność ciągła 11%
Zdolność maksymalna 22%(60s)
Bieg D2 (prędkość >12 km/h) Trzy silniki Zdolność ciągła 3%
Zdolność maksymalna 6%(60s)
Cztery silniki Zdolność ciągła 4%
Zdolność maksymalna 8%(60s)
DMC Bieg skrzyni biegów Maksymalna zdolność zjeżdżania ze wzniesienia z hamowaniem silnikiem
46t Bieg D2 (prędkość >12 km/h) Trzy silniki Zdolność ciągła 5%
Zdolność maksymalna 9%
Cztery silniki Zdolność ciągła 7%
Zdolność maksymalna 12%
68t Bieg D2 (prędkość >12 km/h) Trzy silniki Zdolność ciągła 3%
Zdolność maksymalna 6%
Cztery silniki Zdolność ciągła 5%
Zdolność maksymalna 8%
↑ Góra

10.GCiśnienie robocze zbiornika powietrza

Dane techniczne

Model

Znamionowe ciśnienie robocze (bar)

Ciśnienie rozruchowe (bar)

Pełna seria

12

7,5

↑ Góra

10.HTabela mocy lamp

Dane techniczne

  1. Przednia lampa przeciwmgielna, lampa doświetlania zakrętów

  2. Długie światła

  3. Przedni kierunkowskaz, lampa do jazdy dziennej

  4. Przednia lampa obrysowa

  5. Przednia lampa postojowa

  6. Krótkie światła

  1. Boczny kierunkowskaz

  2. Boczna lampa obrysowa kombinowana

  1. Lampa tablicy rejestracyjnej

  2. Lampa cofania

  3. Lampa hamowania/tylna lampa/kierunkowskaz

  4. Tylny katadiopter

  5. Tylna lampa robocza

  1. Boczna lampa obrysowa kombinowana

  2. Boczny kierunkowskaz

Lampy

Funkcja

Moc (W)

Model

Ilość

Tylna lampa kombinowana

Lampa hamowania

2,2

LED

2

Kierunkowskaz

2,2

LED

2

Tylna lampa

0,2

LED

2

Lampa cofania

Lampa cofania

1,5

LED

2

Lampa tablicy rejestracyjnej

Lampa tablicy rejestracyjnej

0,7

LED

2

Reflektor

Długie światła

32

LED

2

Krótkie światła

40

LED

2

Przednia lampa kombinowana

Lampa do jazdy dziennej

14

LED

2

Przedni kierunkowskaz

14

LED

2

Lampa postojowa

6,6

LED

2

Przednia lampa obrysowa

Przednia lampa obrysowa

1,7

LED

2

Lampa logo

Lampa logo

1,7

LED

3

Tylna lampa robocza

Tylna lampa robocza

9

LED

1

Boczna lampa obrysowa kombinowana

Boczna lampa obrysowa

0,8

LED

6

Lampy

Funkcja

Moc (W)

Model

Ilość

Boczny kierunkowskaz

Boczna lampa obrysowa

1,5

LED

2

Lampa sufitowa

Lampa sufitowa

9,5

LED

2

Przednie lampki do czytania

Przednie lampki do czytania

0,6

LED

2

Lampka do czytania w sypialni

Lampka do czytania w sypialni

1,3

LED

1

Lampa oświetleniowa

Lampa oświetleniowa

0,5

LED

3

Lampa nastrojowa

Lampa nastrojowa

0,4

LED

2
↑ Góra

10.IDane urządzenia ochronnego

Dane techniczne

Nazwa

Materiał

Pozycja połączenia

Metoda połączenia

Schemat wymiarów konstrukcyjnych

Przednie urządzenie ochronne przed wjazdem pod pojazd

6110A-T6

Rama

Śruba

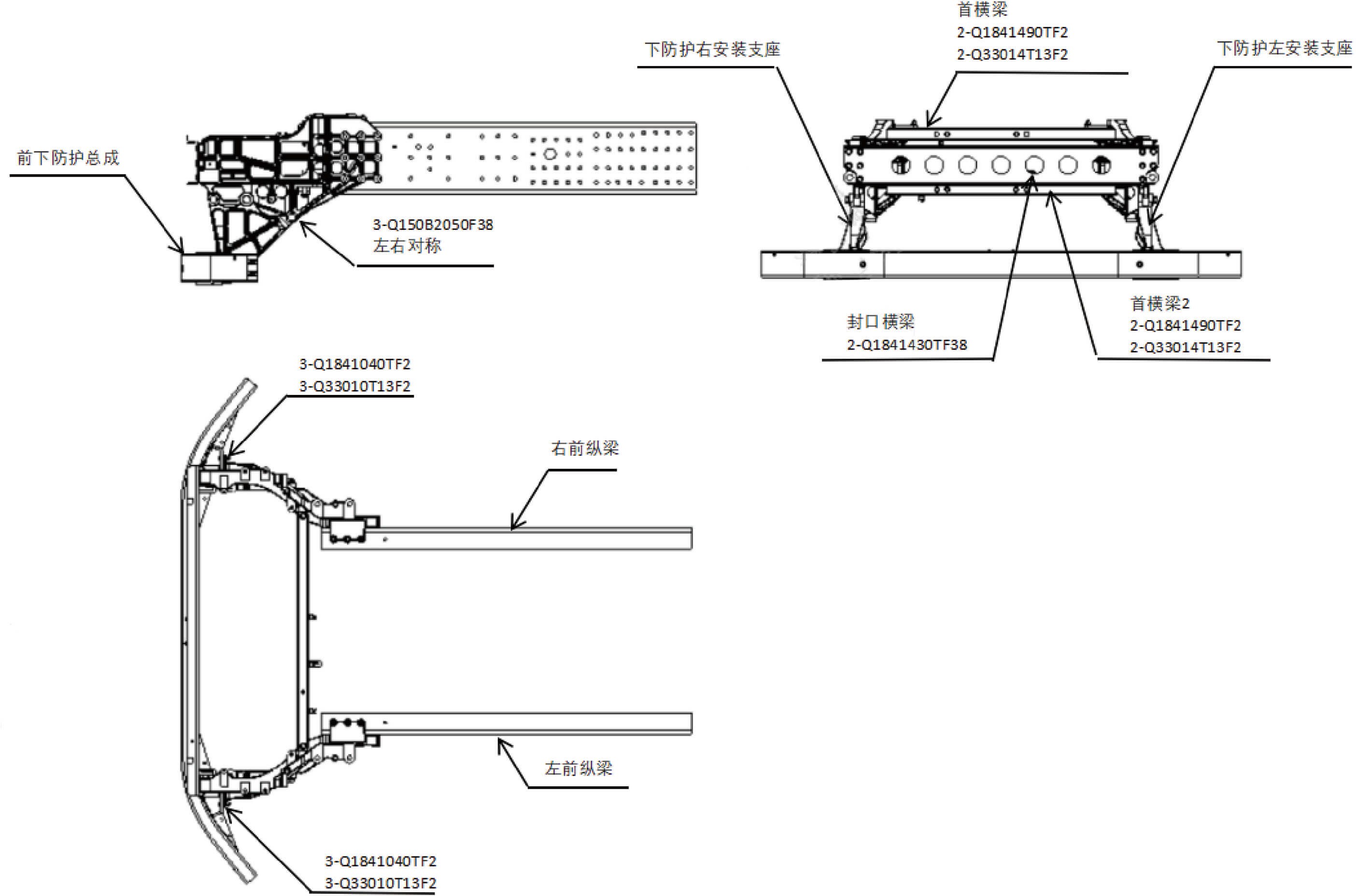

Diagram ilustruje zespół mechaniczny z różnymi komponentami, takimi jak lewe i prawe wsporniki boczne, dolne osłony oraz poziome i pionowe belki, z określonymi kodami modeli do celów referencyjnych. Treść generowana przez AI może być nieprawidłowa.

↑ Góra

10.JMasa własna, DMC, obciążenie osi, tryb napędu

Dane techniczne

Model

Parametry masy

Masa własna Maksymalna masa całkowita (kg)

Obciążenie osi (przy pełnym obciążeniu)

Obciążenie osi (bez obciążenia)

Tryb napędu

NCM 3 silniki

11 225 kg

26 000 kg

7000/9500/9500 kg

5225/3075/2925 kg

6×4

NCM 4 silniki

11 375 kg

26 000 kg

7000/9500/9500 kg

5225/3075/3075 kg

6×4

LFP 3 silniki

12 075 kg

26 000 kg

7000/9500/9500 kg

5625/3300/3150 kg

6×4

LFP 4 silniki

12 225 kg

26 000 kg

7000/9500/9500 kg

5625/3300/3300 kg

6×4

↑ Góra

10.KDane charakterystyki ciśnienia atmosferycznego

Dane techniczne

Kompresor powietrza / Zawór bezpieczeństwa

Wieloobwodowy zawór ochronny

Minimalne ciśnienie projektowe układu hamulca roboczego do obliczeń

Maksymalne ciśnienie odcięcia = 1,25 MPa

Minimalne ciśnienie otwarcia = 1 MPa

Statyczne ciśnienie zamknięcia = 0,5 MPa

0,6 MPa

↑ Góra
