8 الشاسيه

الشاسيه
يعتمد هذا الدليل على دليل صيانة WH11 (إصدار 2026-01-24) للاستخدام الداخلي. يتبع ترقيم الفصول هذا الإصدار وقد يختلف عن الإصدار الأمريكي.

8.1 جهاز العجلة الخامسة2730· 4g

8.1.1 المواصفات

8.1.1.1 مواصفات أدوات التثبيت

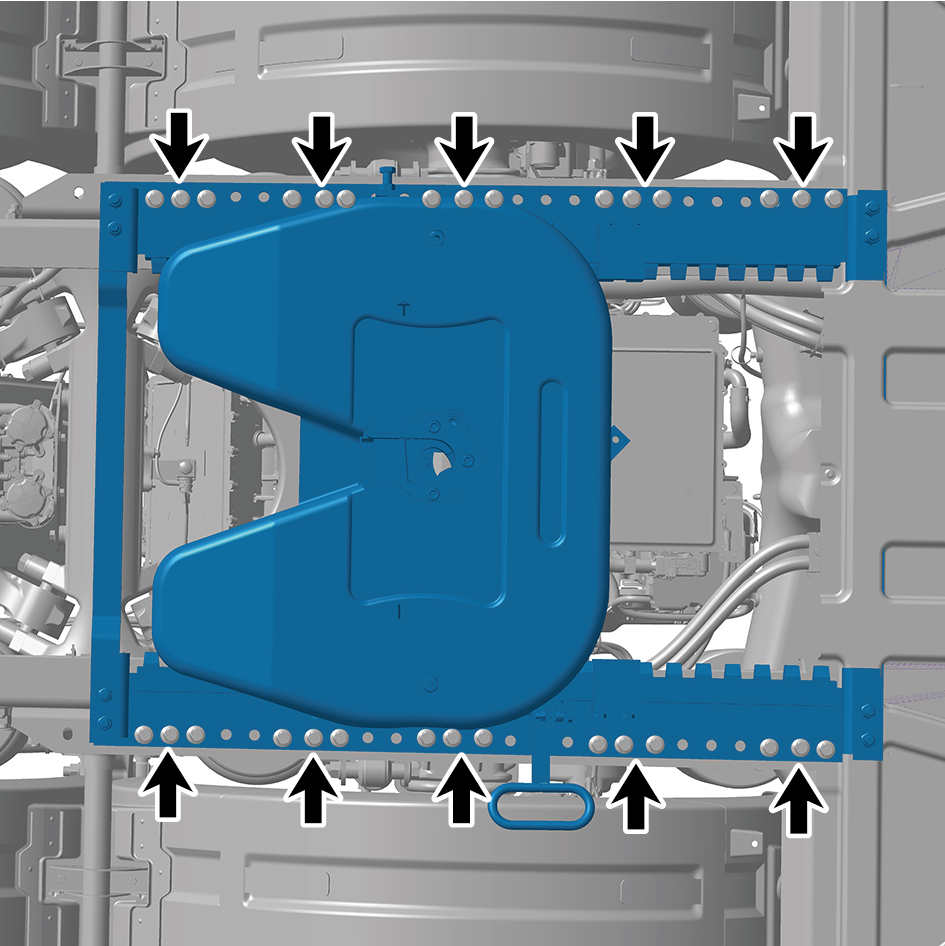

Figure p1760

8.1.2 التفكيك والتركيب

8.1.2.1 استبدال مجموعة العجلة الخامسة

إجراءات الإزالة 1 أزل 30 صامولة تثبيت للحامل الأمامي لمجموعة العجلة الخامسة. 2 أزل مجموعة العجلة الخامسة. إجراءات التركيب 1 انقل مجموعة العجلة الخامسة إلى موضع التركيب. 2 ثبّت 30 صامولة تثبيت لمجموعة العجلة الخامسة.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
NCM - براغي التثبيت التي تربط مجموعة حزمة البطارية (CALB 161Ah) بمسند البطاريةM1288.5 +/- 6 (ft lbs)
NCM - صامولة التثبيت التي تربط مجموعة حزمة البطارية (CALB 161Ah) بمسند البطاريةM1288.5 +/- 6 (ft lbs)
برغي التثبيت الذي يربط حامل العارضة المائلة السفلية 2 بالإطارM1288.5 +/- 6 (ft lbs)
صامولة التثبيت التي تربط حامل العارضة المائلة السفلية 2 بالإطارM1288.5 +/- 6 (ft lbs)
براغي التثبيت التي تربط حامل التركيب الواقي السفلي بالإطارM20420 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط العارضة الأمامية بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط العارضة الأمامية بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط العارضة العرضية المصبوبة الوسطى بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط العارضة العرضية المصبوبة الوسطى بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط العارضة العرضية المصبوبة الوسطى بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط العارضة الطولية الوسطى بالإطارM14155 +/- 14.75 (ft lbs)
برغي التثبيت الذي يربط مسند البطارية الداخلي (NCM) بالإطارM14155 +/- 14.75 (ft lbs)

8.2 جهاز إطار المركبة2800 / 2810· 4g

8.2.1 المواصفات

8.2.1.1 مواصفات أدوات التثبيت

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
صامولة التثبيت التي تربط مسند البطارية الداخلي (NCM) بالإطارM14155 +/- 14.75 (ft lbs)
برغي التثبيت الذي يربط مسند البطارية الخارجي (NCM) بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط مسند البطارية الخارجي (NCM) بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط لوحة تركيب البطارية الخارجية بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط لوحة تركيب البطارية الخارجية بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط لوحة تركيب البطارية الداخلية بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط لوحة تركيب البطارية الداخلية بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط عارضة البطانة بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط عارضة البطانة بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط العارضة العرضية الخلفية بالإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط العارضة العرضية الخلفية بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط براغي التثبيت التي تربط العارضة العرضية الأولى بالعارضة الأمامية للتوصيل والعارضة الأمامية للتوصيلM14155 +/- 14.75 (ft lbs)
برغي التثبيت الذي يربط العارضة العرضية الأولى 2 بالعارضة الأمامية للتوصيلM14155 +/- 14.75 (ft lbs)
مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط العارضة الأنبوبية بمجموعة ذراع التحكم على شكل XM22516 +/- 37 (ft lbs)
براغي التثبيت التي تربط العارضة الأنبوبية بالإطارM14155 +/- 14.75 (ft lbs)

8.2.2 التفكيك والتركيب

8.2.2.1 استبدال مجموعة الإطار

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 استرجع سائل التبريد الخاص بتكييف الهواء. 7 ارفع مقدمة المركبة بالرافعة. 8 صرّف زيت ناقل الحركة الهيدروليكي. 9 صرّف سائل التبريد من نظام الطاقة. 10 صرّف سائل التبريد من نظام الإدارة الحرارية للبطارية. 11 أزل هيكل غطاء العجلة الأمامية اليسرى. 12 أزل هيكل غطاء العجلة الأمامية اليمنى. 13 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 14 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 15 أزل جسم منحرف السقف. 16 أزل الحامل الأوسط لمنحرف السقف. 17 أزل الجسم العلوي للمنحرف الأيسر. 18 أزل حامل تركيب منحرف السقف. 19 أزل الجسم السفلي للمنحرف الأيسر. 20 أزل حامل التركيب العلوي للمنحرف. 21 أزل الجسم العلوي للمنحرف الأيمن. 22 أزل الجسم السفلي للمنحرف الأيمن. 23 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 24 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 25 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 26 أزل غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 27 أزل لوحة الغطاء العلوية للحامل المتكامل الخلفي. 28 أزل لوحة كسوة حجرة المحرك. 29 أزل المصباح من النوع المار. 30 أزل واقي رادار الموجة المليمترية الأمامي. 31 أزل رادار الموجة المليمترية الأمامي. 32 أزل حامل المحول لرادار الموجة المليمترية الأمامي.

33 أزل لوحة الغطاء اليسرى لرادار الزاوية. 34 أزل لوحة الغطاء اليمنى لرادار الزاوية. 35 أزل مجموعة المصد الأمامي. 36 أزل مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 37 أزل مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 38 أزل مجموعة لوحة غطاء الزجاج الأمامي. 39 أزل شريط زخرفة الرفرف الأيسر. 40 أزل مجموعة الرفرف الأيسر. 41 أزل المصباح الأمامي المجمع الأيسر. 42 أزل المصباح الأمامي الأيسر. 43 أزل حامل المصباح الأمامي الأيسر. 44 أزل مجموعة لوحة الغطاء المثلثية اليمنى. 45 أزل شريط زخرفة الرفرف الأيمن. 46 أزل مجموعة الرفرف الأيمن. 47 أزل المصباح الأمامي المجمع الأيمن. 48 أزل المصباح الأمامي الأيمن. 49 أزل حامل المصباح الأمامي الأيمن. 50 أزل مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 51 أزل مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 52 أزل حامل التركيب الأيسر على الجدار الجانبي 1. 53 أزل حامل التركيب الأيسر على الجدار الجانبي 2. 54 أزل مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 55 أزل المصباح (العلوي). 56 أزل المصباح (السفلي). 57 أزل مجموعة جسم خطوة الركوب. 58 أزل حامل خطوة الركوب. 59 أزل حامل التوصيل العلوي لهيكل غطاء العجلة. 60 أزل حامل التوصيل السفلي لهيكل غطاء العجلة. 61 أزل العارضة الأنبوبية لخطوة الركوب. 62 أزل الجمالون الرئيسي للإطار. 63 أزل مجموعة الهيكل الأبيض (BIW). 64 أزل مجموعة البوق الكهربائي - منخفض النبرة. 65 أزل مجموعة البوق الكهربائي - عالي النبرة. 66 أزل العارضة المانعة للتسرب. 67 أزل حامل رادار الموجة المليمترية.

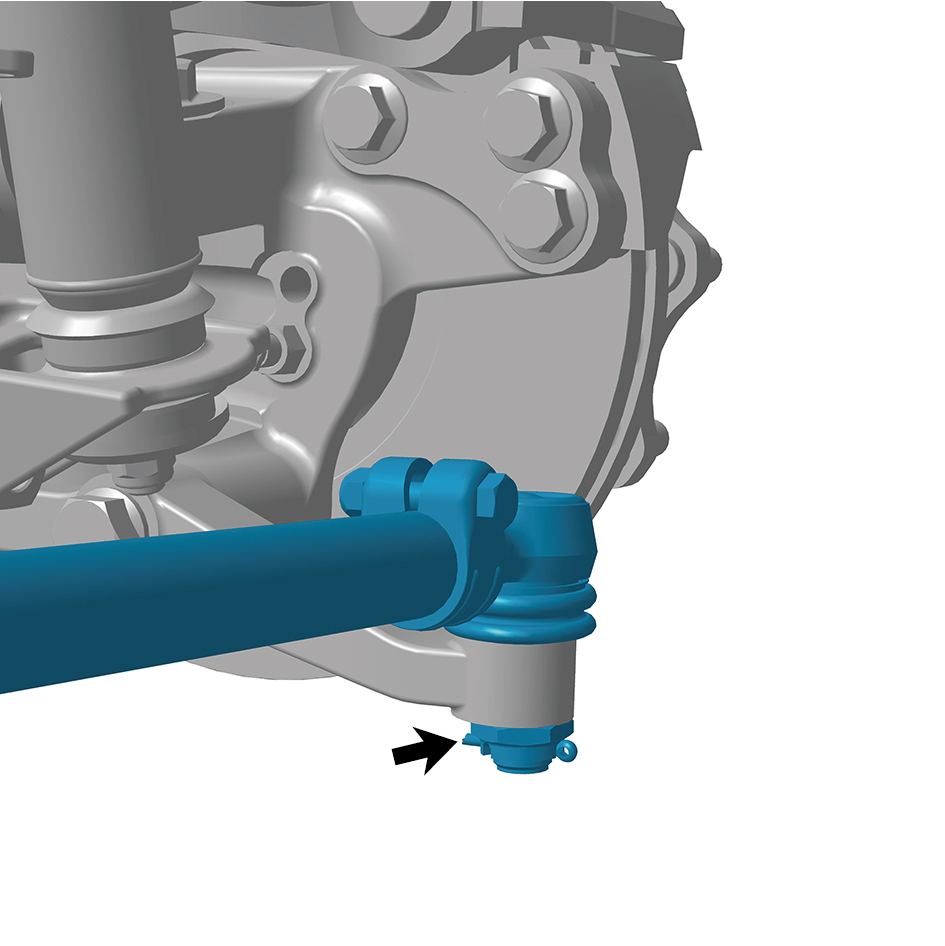

Figure p1986
Figure p1832
Figure p1822

68 أزل مجموعة الحماية السفلية الأمامية. 69 أزل مجموعة المنحرف. 70 أزل المكثف. 71 أزل الوحدة الأمامية. 72 أزل العجلة الموجهة (اليسرى). 73 أزل لوحة التركيب العلوية اليسرى للنابض الأمامي. 74 أزل مجموعة مستشعر الضغط. 75 أزل مجموعة النابض الهوائي الأمامي (اليسرى). 76 أزل غرفة الفرامل (اليسرى). 77 أزل مجموعة ممتص الصدمات الأمامي (الأيسر). 78 أزل مجموعة طرف العجلة الأمامية اليسرى. 79 أزل مستشعر ABS (الأيسر). 80 أزل العجلة الموجهة (اليمنى). 81 أزل لوحة التركيب العلوية اليمنى للنابض الأمامي. 82 أزل مجموعة النابض الهوائي الأمامي (اليمنى). 83 أزل غرفة الفرامل (اليمنى). 84 أزل مجموعة ممتص الصدمات الأمامي (الأيمن). 85 أزل مجموعة طرف العجلة الأمامية اليمنى. 86 أزل مستشعر ABS (الأيمن). 87 أزل خزان سائل التوجيه. 88 أزل مضخة الزيت الكهربائية. 89 أزل أنبوب الزيت منخفض الضغط. 90 أزل أنبوب الزيت عالي الضغط. 91 أزل مجموعة ضاغط تكييف الهواء. 92 أزل مجموعة EHPS المتكاملة. 93 أزل ذراع التأرجح الدافعة. 94 أزل ذراع التأرجح المدفوعة. 95 أزل مجموعة صمام الملف اللولبي ABS. 96 أزل مجموعة خرطوم الفرامل (اليسرى). 97 أزل حامل صمام الملف اللولبي ABS. 98 أزل مجموعة خرطوم الفرامل (اليمنى). 99 أزل مجموعة حزمة أنابيب الفرامل. 100 أزل مجموعة الوحدة أحادية القناة. 101 أزل مضخة الماء الإلكترونية (الأمامية). 102 أزل مضخة الماء الإلكترونية (الخلفية). 103 أزل لوحة الكسوة الخلفية لمنصة المشي. 104 أزل منصة المشي الأمامية. 105 أزل مجموعة ممتص الصدمات (الخلفي).

106 أزل اللوحة المتموجة. 107 أزل مجموعة العجلة الخامسة. 108 أزل عجلة القيادة (الأمامية اليسرى). 109 أزل مجموعة الجسم الأوسط لهيكل غطاء العجلة الخلفية اليسرى. 110 أزل المجموعة الأمامية اليسرى لهيكل غطاء العجلة الخلفية. 111 أزل مجموعة النابض الهوائي الخلفي - 260 (الأمامية اليسرى). 112 أزل مجموعة النابض الهوائي الخلفي - 280 (الأمامية اليسرى). 113 أزل مجموعة قضيب الدفع الطولي. 114 أزل برغي U للنابض الخلفي. 115 أزل برغي U للنابض الخلفي 2. 116 أزل عارضة التوازن (اليسرى). 117 أزل عجلة القيادة (الأمامية اليمنى) 118 أزل المجموعة الأمامية اليمنى لهيكل غطاء العجلة الخلفية. 119 أزل مجموعة النابض الهوائي الخلفي - 260 (الأمامية اليمنى). 120 أزل مجموعة النابض الهوائي الخلفي - 280 (الأمامية اليمنى). 121 أزل عارضة التوازن (اليمنى). 122 أزل مجموعة ذراع التحكم على شكل X (الأمامية). 123 أزل المحور المتكامل - المحور الأوسط. 124 أزل عجلة القيادة (الخلفية اليسرى). 125 أزل مجموعة جهاز ضبط الارتفاع (اليسرى). 126 أزل مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليسرى). 127 أزل مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليسرى). 128 أزل عجلة القيادة (الخلفية اليمنى). 129 أزل مجموعة جهاز ضبط الارتفاع (اليمنى). 130 أزل مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليمنى). 131 أزل مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليمنى). 132 أزل مجموعة الوحدة ثنائية القناة. 133 أزل مجموعة ذراع التحكم على شكل X (الخلفية).

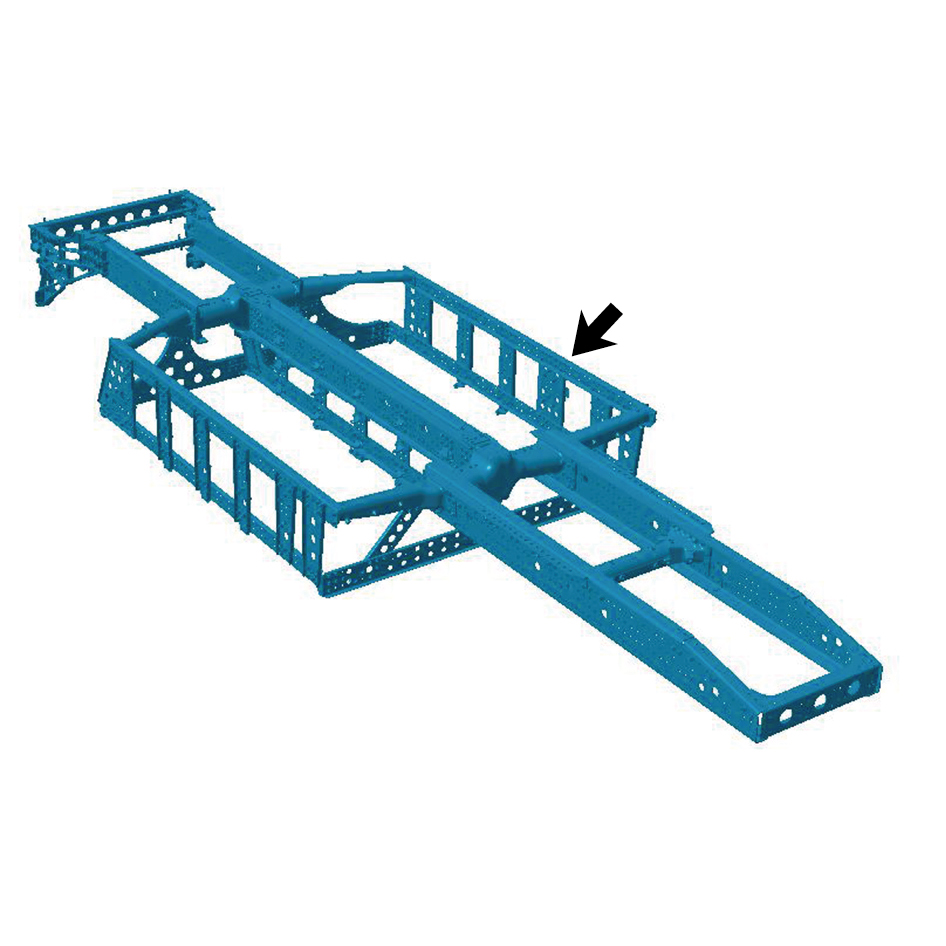

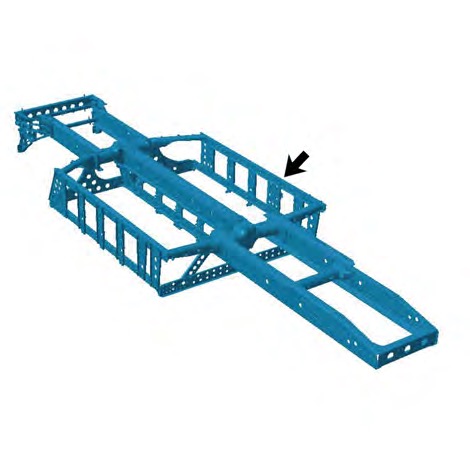

Figure p1768

134 أزل المحور المتكامل - المحور الخلفي. 135 أزل مجموعة الإطار. إجراءات التركيب 1 ثبّت مجموعة الإطار. 2 ثبّت المحور المتكامل - المحور الخلفي. 3 ثبّت مجموعة ذراع التحكم على شكل X (الخلفية). 4 ثبّت مجموعة الوحدة ثنائية القناة. 5 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليمنى). 6 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليمنى). 7 ثبّت مجموعة جهاز ضبط الارتفاع (اليمنى). 8 ثبّت عجلة القيادة (الخلفية اليمنى). 9 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليسرى). 10 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليسرى). 11 ثبّت مجموعة جهاز ضبط الارتفاع (اليسرى).

Figure p1768

12 ثبّت عجلة القيادة (الخلفية اليسرى). 13 ثبّت المحور المتكامل - المحور الأوسط. 14 ثبّت مجموعة ذراع التحكم على شكل X (الأمامية). 15 ثبّت عارضة التوازن (اليمنى). 16 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الأمامية اليمنى). 17 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الأمامية اليمنى). 18 ثبّت المجموعة الأمامية اليمنى لهيكل غطاء العجلة الخلفية. 19 ثبّت عجلة القيادة (الأمامية اليمنى). 20 ثبّت عارضة التوازن (اليسرى). 21 ثبّت برغي U للنابض الخلفي 2. 22 ثبّت برغي U للنابض الخلفي. 23 ثبّت مجموعة قضيب الدفع الطولي. 24 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الأمامية اليسرى). 25 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الأمامية اليسرى). 26 ثبّت المجموعة الأمامية اليسرى لهيكل غطاء العجلة الخلفية. 27 ثبّت عجلة القيادة (الأمامية اليسرى). 28 ثبّت مجموعة العجلة الخامسة. 29 ثبّت اللوحة المتموجة. 30 ثبّت مجموعة ممتص الصدمات (الخلفي). 31 ثبّت منصة المشي الأمامية. 32 ثبّت لوحة الكسوة الخلفية لمنصة المشي. 33 ثبّت مضخة الماء الإلكترونية (الخلفية). 34 ثبّت مضخة الماء الإلكترونية (الأمامية). 35 ثبّت مجموعة الوحدة أحادية القناة. 36 ثبّت مجموعة حزمة أنابيب الفرامل. 37 ثبّت مجموعة خرطوم الفرامل (اليمنى). 38 ثبّت حامل صمام الملف اللولبي ABS. 39 ثبّت مجموعة خرطوم الفرامل (اليسرى). 40 ثبّت مجموعة صمام الملف اللولبي ABS. 41 ثبّت ذراع التأرجح المدفوعة. 42 ثبّت ذراع التأرجح الدافعة. 43 ثبّت مجموعة EHPS المتكاملة. 44 ثبّت مجموعة ضاغط تكييف الهواء. 45 ثبّت أنبوب الزيت عالي الضغط. 46 ثبّت أنبوب الزيت منخفض الضغط. 47 ثبّت مضخة الزيت الكهربائية. 48 ثبّت خزان سائل التوجيه. 49 ثبّت مستشعر ABS (الأيمن).

Figure p1994

50 ثبّت مجموعة طرف العجلة الأمامية اليمنى. 51 ثبّت مجموعة ممتص الصدمات الأمامي (الأيمن). 52 ثبّت غرفة الفرامل (اليمنى). 53 ثبّت مجموعة النابض الهوائي الأمامي (اليمنى). 54 ثبّت لوحة التركيب العلوية اليمنى للنابض الأمامي. 55 ثبّت العجلة الموجهة (اليمنى). 56 ثبّت مستشعر ABS (الأيسر). 57 ثبّت مجموعة طرف العجلة الأمامية اليسرى. 58 ثبّت مجموعة ممتص الصدمات الأمامي (الأيسر). 59 ثبّت غرفة الفرامل (اليسرى). 60 ثبّت مجموعة النابض الهوائي الأمامي (اليسرى). 61 ثبّت مجموعة مستشعر الضغط. 62 ثبّت لوحة التركيب العلوية اليسرى للنابض الأمامي. 63 ثبّت العجلة الموجهة (اليسرى). 64 ثبّت الوحدة الأمامية. 65 ثبّت المكثف. 66 ثبّت مجموعة المنحرف. 67 ثبّت مجموعة الحماية السفلية الأمامية. 68 ثبّت حامل رادار الموجة المليمترية. 69 ثبّت العارضة المانعة للتسرب. 70 ثبّت مجموعة البوق الكهربائي - عالي النبرة. 71 ثبّت مجموعة البوق الكهربائي - منخفض النبرة. 72 ثبّت مجموعة الهيكل الأبيض (BIW). 73 ثبّت الجمالون الرئيسي للإطار. 74 ثبّت الجسم السفلي للمنحرف الأيمن. 75 ثبّت الجسم السفلي للمنحرف الأيسر. 76 ثبّت العارضة الأنبوبية لخطوة الركوب. 77 ثبّت حامل التوصيل السفلي لهيكل غطاء العجلة. 78 ثبّت حامل التوصيل العلوي لهيكل غطاء العجلة. 79 ثبّت حامل خطوة الركوب. 80 ثبّت مجموعة جسم خطوة الركوب. 81 ثبّت المصباح (السفلي). 82 ثبّت المصباح (العلوي). 83 ثبّت مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 84 ثبّت حامل التركيب الأيسر على الجدار الجانبي 2. 85 ثبّت حامل التركيب الأيسر على الجدار الجانبي 1. 86 ثبّت مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2.

87 ثبّت مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 88 ثبّت حامل المصباح الأمامي الأيمن. 89 ثبّت المصباح الأمامي الأيمن. 90 ثبّت المصباح الأمامي المجمع الأيمن. 91 ثبّت مجموعة الرفرف الأيمن. 92 ثبّت شريط زخرفة الرفرف الأيمن. 93 ثبّت مجموعة لوحة الغطاء المثلثية اليمنى. 94 ثبّت حامل المصباح الأمامي الأيسر. 95 ثبّت المصباح الأمامي الأيسر. 96 ثبّت المصباح الأمامي المجمع الأيسر. 97 ثبّت مجموعة الرفرف الأيسر. 98 ثبّت شريط زخرفة الرفرف الأيسر. 99 ثبّت مجموعة لوحة غطاء الزجاج الأمامي. 100 ثبّت مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 101 ثبّت مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 102 ثبّت مجموعة المصد الأمامي. 103 ثبّت لوحة الغطاء اليمنى لرادار الزاوية. 104 ثبّت لوحة الغطاء اليسرى لرادار الزاوية. 105 ثبّت حامل المحول لرادار الموجة المليمترية الأمامي. 106 ثبّت رادار الموجة المليمترية الأمامي. 107 ثبّت واقي رادار الموجة المليمترية الأمامي. 108 ثبّت المصباح من النوع المار. 109 ثبّت لوحة كسوة حجرة المحرك. 110 ثبّت لوحة الغطاء العلوية للحامل المتكامل الخلفي. 111 ثبّت غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 112 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 113 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 114 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 115 ثبّت الجسم العلوي للمنحرف الأيمن. 116 ثبّت حامل التركيب العلوي للمنحرف. 117 ثبّت حامل تركيب المنحرف. 118 ثبّت الجسم العلوي للمنحرف الأيسر. 119 ثبّت الحامل الأوسط لمنحرف السقف. 120 ثبّت جسم منحرف السقف.

121 ثبّت حامل تركيب مصباح التحديد الطرفي الخلفي. 122 ثبّت مصباح التحديد الطرفي الخلفي. 123 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 124 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 125 ثبّت هيكل غطاء العجلة الأمامية اليمنى. 126 ثبّت هيكل غطاء العجلة الأمامية اليسرى. 127 املأ سائل التبريد في نظام الإدارة الحرارية للبطارية. 128 اخفض مقدمة المركبة. 129 املأ سائل التبريد الخاص بتكييف الهواء. 130 قم بتشغيل نظام الجهد العالي. 131 صِل الكابل السالب للبطارية. 132 أغلق لوحة الغطاء الأمامي القابل للطي. 133 أغلق الباب.

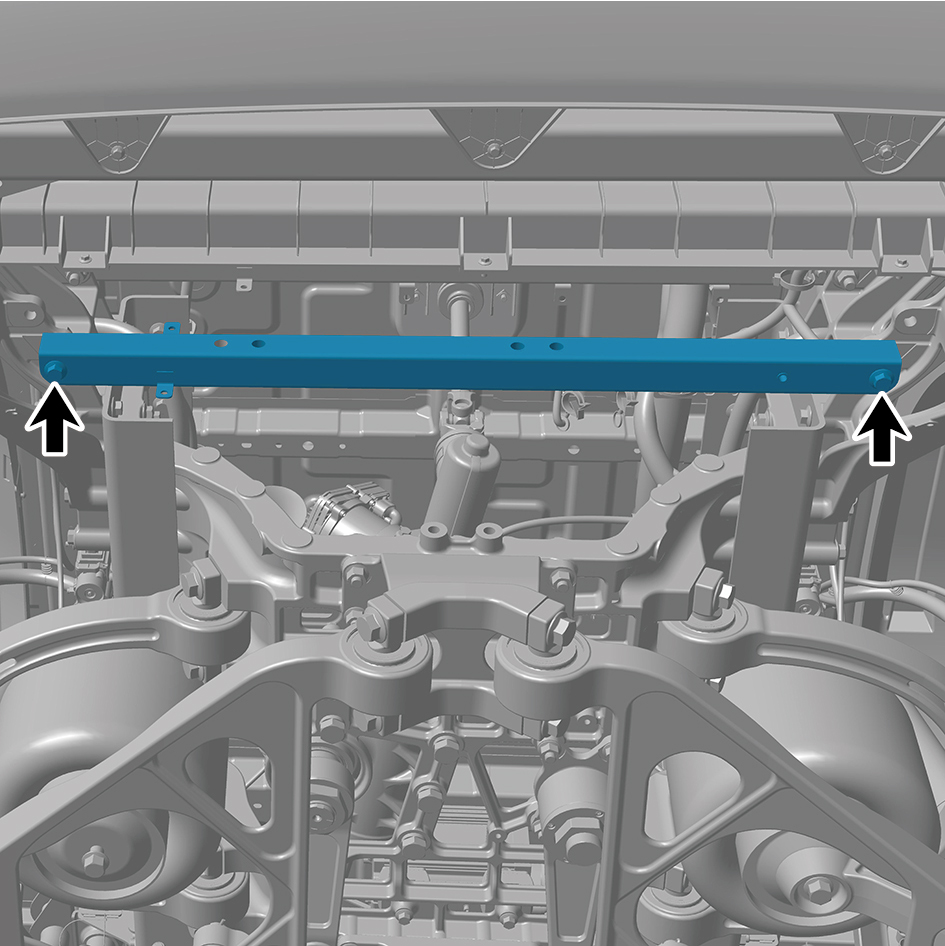

Figure p1772

8.2.2.2 استبدال العارضة العرضية الرأسية 2

إجراءات الإزالة 1 أزل برغيي تثبيت وصامولتي تثبيت للعارضة العرضية الرأسية 2. 2 أزل العارضة العرضية الرأسية 2. إجراءات التركيب

Figure p1773

1 انقل العارضة العرضية الرأسية 2 إلى موضع التركيب. 2 ثبّت برغيي تثبيت وصامولتي تثبيت للعارضة العرضية الرأسية 2.

عزم الربط: 140 - 170 (ft lbs)

8.2.2.3 استبدال العارضة المفصلية الأمامية اليسرى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 استرجع سائل التبريد الخاص بتكييف الهواء. 7 ارفع مقدمة المركبة بالرافعة. 8 صرّف سائل التبريد من نظام الطاقة. 9 صرّف سائل التبريد من نظام الإدارة الحرارية للبطارية. 10 أزل هيكل غطاء العجلة الأمامية اليسرى. 11 أزل هيكل غطاء العجلة الأمامية اليمنى. 12 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 13 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 14 أزل جسم منحرف السقف. 15 أزل الحامل الأوسط لمنحرف السقف. 16 أزل الجسم العلوي للمنحرف الأيسر. 17 أزل حامل تركيب منحرف السقف. 18 أزل الجسم السفلي للمنحرف الأيسر. 19 أزل حامل التركيب العلوي للمنحرف. 20 أزل الجسم العلوي للمنحرف الأيمن. 21 أزل الجسم السفلي للمنحرف الأيمن. 22 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى).

23 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 24 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 25 أزل غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 26 أزل لوحة الغطاء العلوية للحامل المتكامل الخلفي. 27 أزل لوحة كسوة حجرة المحرك. 28 أزل المصباح من النوع المار. 29 أزل واقي رادار الموجة المليمترية الأمامي. 30 أزل رادار الموجة المليمترية الأمامي. 31 أزل حامل المحول لرادار الموجة المليمترية الأمامي. 32 أزل لوحة الغطاء اليسرى لرادار الزاوية. 33 أزل لوحة الغطاء اليمنى لرادار الزاوية. 34 أزل مجموعة المصد الأمامي. 35 أزل مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 36 أزل مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 37 أزل مجموعة لوحة غطاء الزجاج الأمامي. 38 أزل شريط زخرفة الرفرف الأيسر. 39 أزل مجموعة الرفرف الأيسر. 40 أزل المصباح الأمامي المجمع الأيسر. 41 أزل المصباح الأمامي الأيسر. 42 أزل حامل المصباح الأمامي الأيسر. 43 أزل مجموعة لوحة الغطاء المثلثية اليمنى. 44 أزل شريط زخرفة الرفرف الأيمن. 45 أزل مجموعة الرفرف الأيمن. 46 أزل المصباح الأمامي المجمع الأيمن. 47 أزل المصباح الأمامي الأيمن. 48 أزل حامل المصباح الأمامي الأيمن. 49 أزل مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 50 أزل مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 51 أزل حامل التركيب الأيسر على الجدار الجانبي 1. 52 أزل حامل التركيب الأيسر على الجدار الجانبي 2. 53 أزل مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 54 أزل المصباح (العلوي).

55 أزل المصباح (السفلي). 56 أزل مجموعة جسم خطوة الركوب. 57 أزل حامل خطوة الركوب. 58 أزل حامل التوصيل العلوي لهيكل غطاء العجلة. 59 أزل حامل التوصيل السفلي لهيكل غطاء العجلة. 60 أزل العارضة الأنبوبية لخطوة الركوب. 61 أزل الجمالون الرئيسي للإطار. 62 أزل مجموعة الهيكل الأبيض (BIW). 63 أزل حامل رادار الموجة المليمترية. 64 أزل مجموعة الحماية السفلية الأمامية. 65 أزل مسند التركيب الواقي السفلي الأيسر. 66 أزل العارضة المانعة للتسرب. 67 أزل مجموعة VDC. 68 أزل حامل VDC. 69 أزل قضيب البطارية. 70 أزل لوحة ضغط البطارية 3. 71 أزل لوحة ضغط البطارية 2. 72 أزل البطارية المساعدة. 73 أزل لوحة تدعيم البطارية. 74 أزل صندوق التوصيل الأيسر. 75 أزل صندوق التوصيل الأيمن. 76 أزل حامل مجموعة البطارية. 77 أزل العارضة العرضية الرأسية. 78 أزل العارضة العرضية الرأسية 2. 79 أزل حامل تركيب هيكل غطاء العجلة العلوي (الأيسر). 80 افصل 4 موصلات أسلاك للعارضة المفصلية الأمامية اليسرى.

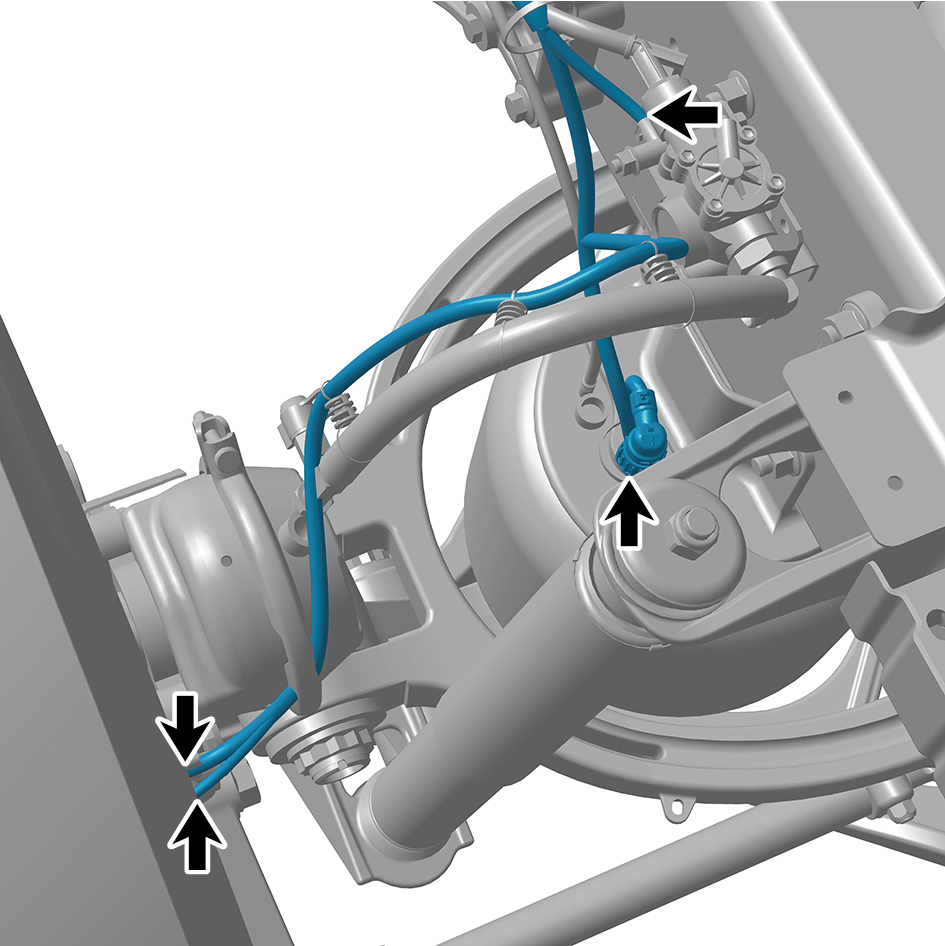

Figure p1775

81 افصل أنبوبي هواء للعارضة المفصلية الأمامية اليسرى. 82 أزل 13 برغي تثبيت وصامولة تثبيت للعارضة المفصلية الأمامية اليسرى. 83 أزل العارضة المفصلية الأمامية اليسرى. إجراءات التركيب

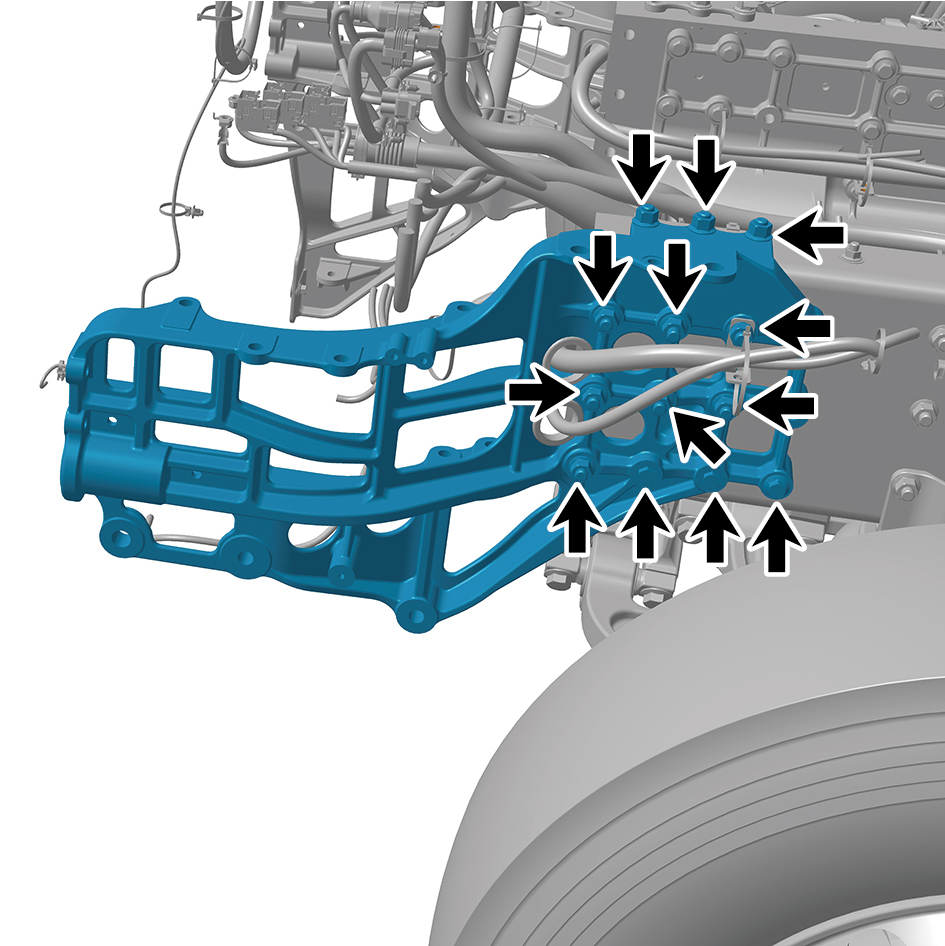

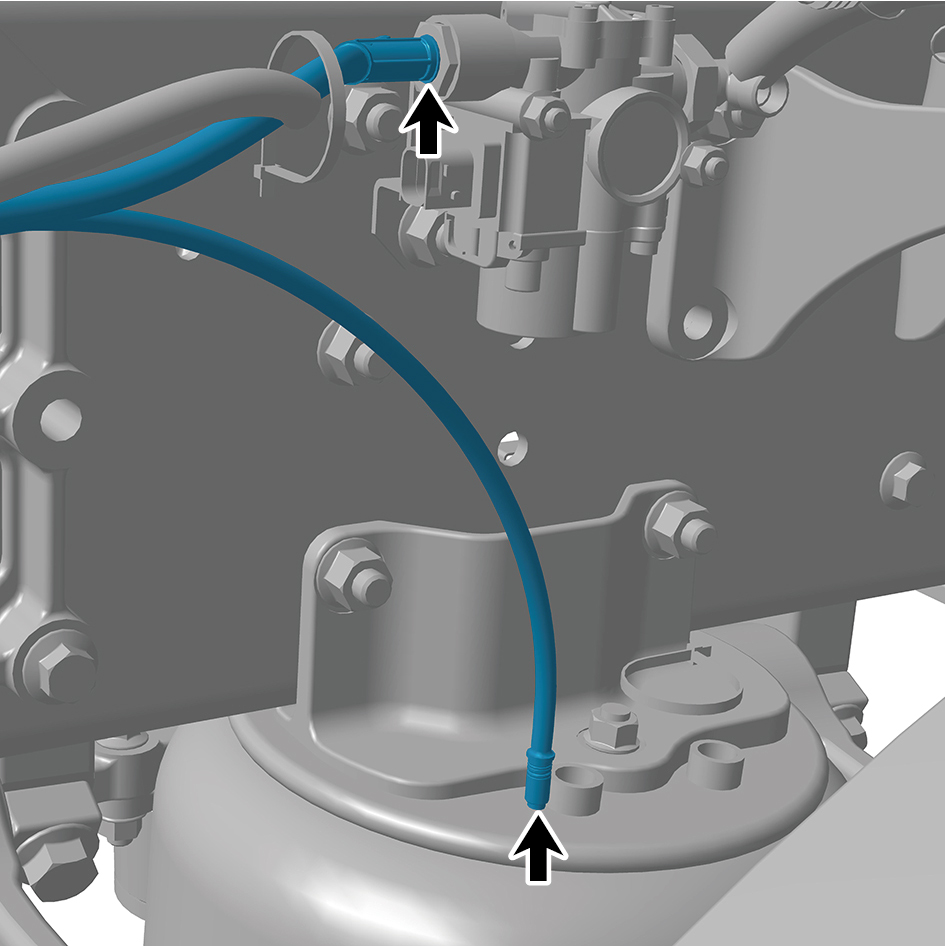

Figure p1776
Figure p1776
Figure p1777
Figure p1777
Figure p1777

1 انقل العارضة المفصلية الأمامية اليسرى إلى موضع التركيب. 2 ثبّت 13 برغي تثبيت وصامولة تثبيت للعارضة المفصلية الأمامية اليسرى.

عزم الربط: 140 +/- 170 (ft lbs)

3 صِل أنبوبي هواء للعارضة المفصلية الأمامية اليسرى. 4 صِل 4 موصلات أسلاك للعارضة المفصلية الأمامية اليسرى.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت حامل تركيب هيكل غطاء العجلة العلوي (الأيسر). 6 ثبّت العارضة العرضية الرأسية 2. 7 ثبّت العارضة العرضية الرأسية. 8 ثبّت حامل مجموعة البطارية. 9 ثبّت صندوق التوصيل الأيمن. 10 ثبّت صندوق التوصيل الأيسر. 11 ثبّت لوحة تدعيم البطارية. 12 ثبّت البطارية المساعدة. 13 ثبّت لوحة ضغط البطارية 2. 14 ثبّت لوحة ضغط البطارية 3. 15 ثبّت قضيب البطارية. 16 ثبّت حامل VDC. 17 ثبّت مجموعة VDC. 18 ثبّت العارضة المانعة للتسرب. 19 ثبّت مسند التركيب الواقي السفلي الأيسر. 20 ثبّت مجموعة الحماية السفلية الأمامية. 21 ثبّت حامل رادار الموجة المليمترية. 22 ثبّت مجموعة الهيكل الأبيض (BIW). 23 ثبّت الجمالون الرئيسي للإطار. 24 ثبّت الجسم السفلي للمنحرف الأيمن. 25 ثبّت الجسم السفلي للمنحرف الأيسر. 26 ثبّت العارضة الأنبوبية لخطوة الركوب. 27 ثبّت حامل التوصيل السفلي لهيكل غطاء العجلة. 28 ثبّت حامل التوصيل العلوي لهيكل غطاء العجلة. 29 ثبّت حامل خطوة الركوب. 30 ثبّت مجموعة جسم خطوة الركوب. 31 ثبّت المصباح (السفلي). 32 ثبّت المصباح (العلوي). 33 ثبّت مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 34 ثبّت حامل التركيب الأيسر على الجدار الجانبي 2. 35 ثبّت حامل التركيب الأيسر على الجدار الجانبي 1. 36 ثبّت مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 37 ثبّت مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 38 ثبّت حامل المصباح الأمامي الأيمن. 39 ثبّت المصباح الأمامي الأيمن. 40 ثبّت المصباح الأمامي المجمع الأيمن. 41 ثبّت مجموعة الرفرف الأيمن.

42 ثبّت شريط زخرفة الرفرف الأيمن. 43 ثبّت مجموعة لوحة الغطاء المثلثية اليمنى. 44 ثبّت حامل المصباح الأمامي الأيسر. 45 ثبّت المصباح الأمامي الأيسر. 46 ثبّت المصباح الأمامي المجمع الأيسر. 47 ثبّت مجموعة الرفرف الأيسر. 48 ثبّت شريط زخرفة الرفرف الأيسر. 49 ثبّت مجموعة لوحة غطاء الزجاج الأمامي. 50 ثبّت مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 51 ثبّت مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 52 ثبّت مجموعة المصد الأمامي. 53 ثبّت لوحة الغطاء اليمنى لرادار الزاوية. 54 ثبّت لوحة الغطاء اليسرى لرادار الزاوية. 55 ثبّت حامل المحول لرادار الموجة المليمترية الأمامي. 56 ثبّت رادار الموجة المليمترية الأمامي. 57 ثبّت واقي رادار الموجة المليمترية الأمامي. 58 ثبّت المصباح من النوع المار. 59 ثبّت لوحة كسوة حجرة المحرك. 60 ثبّت لوحة الغطاء العلوية للحامل المتكامل الخلفي. 61 ثبّت غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 62 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 63 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 64 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 65 ثبّت الجسم العلوي للمنحرف الأيمن. 66 ثبّت حامل التركيب العلوي للمنحرف. 67 ثبّت حامل تركيب المنحرف. 68 ثبّت الجسم العلوي للمنحرف الأيسر. 69 ثبّت الحامل الأوسط لمنحرف السقف. 70 ثبّت جسم منحرف السقف. 71 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 72 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 73 ثبّت هيكل غطاء العجلة الأمامية اليمنى. 74 ثبّت هيكل غطاء العجلة الأمامية اليسرى. 75 املأ سائل التبريد في نظام الإدارة الحرارية للبطارية.

76 املأ سائل التبريد في نظام الطاقة. 77 اخفض مقدمة المركبة. 78 املأ سائل التبريد الخاص بتكييف الهواء. 79 قم بتشغيل نظام الجهد العالي. 80 صِل الكابل السالب للبطارية. 81 أغلق لوحة الغطاء الأمامي القابل للطي. 82 أغلق الباب.

8.2.2.4 استبدال العارضة المفصلية الأمامية اليمنى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 استرجع سائل التبريد الخاص بتكييف الهواء. 7 ارفع مقدمة المركبة بالرافعة. 8 صرّف سائل التبريد من نظام الطاقة. 9 صرّف سائل التبريد من نظام الإدارة الحرارية للبطارية. 10 أزل هيكل غطاء العجلة الأمامية اليسرى. 11 أزل هيكل غطاء العجلة الأمامية اليمنى. 12 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 13 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 14 أزل جسم منحرف السقف. 15 أزل الحامل الأوسط لمنحرف السقف. 16 أزل الجسم العلوي للمنحرف الأيسر. 17 أزل حامل تركيب منحرف السقف. 18 أزل الجسم السفلي للمنحرف الأيسر. 19 أزل حامل التركيب العلوي للمنحرف. 20 أزل الجسم العلوي للمنحرف الأيمن. 21 أزل الجسم السفلي للمنحرف الأيمن. 22 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 23 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 24 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 25 أزل غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 26 أزل لوحة الغطاء العلوية للحامل المتكامل الخلفي.

27 أزل لوحة كسوة حجرة المحرك. 28 أزل المصباح من النوع المار. 29 أزل واقي رادار الموجة المليمترية الأمامي. 30 أزل رادار الموجة المليمترية الأمامي. 31 أزل حامل المحول لرادار الموجة المليمترية الأمامي. 32 أزل لوحة الغطاء اليسرى لرادار الزاوية. 33 أزل لوحة الغطاء اليمنى لرادار الزاوية. 34 أزل مجموعة المصد الأمامي. 35 أزل مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 36 أزل مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 37 أزل مجموعة لوحة غطاء الزجاج الأمامي. 38 أزل شريط زخرفة الرفرف الأيسر. 39 أزل مجموعة الرفرف الأيسر. 40 أزل المصباح الأمامي المجمع الأيسر. 41 أزل المصباح الأمامي الأيسر. 42 أزل حامل المصباح الأمامي الأيسر. 43 أزل مجموعة لوحة الغطاء المثلثية اليمنى. 44 أزل شريط زخرفة الرفرف الأيمن. 45 أزل مجموعة الرفرف الأيمن. 46 أزل المصباح الأمامي المجمع الأيمن. 47 أزل المصباح الأمامي الأيمن. 48 أزل حامل المصباح الأمامي الأيمن. 49 أزل مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 50 أزل مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 51 أزل حامل التركيب الأيسر على الجدار الجانبي 1. 52 أزل حامل التركيب الأيسر على الجدار الجانبي 2. 53 أزل مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 54 أزل المصباح (العلوي). 55 أزل المصباح (السفلي). 56 أزل مجموعة جسم خطوة الركوب. 57 أزل حامل خطوة الركوب. 58 أزل حامل التوصيل العلوي لهيكل غطاء العجلة. 59 أزل حامل التوصيل السفلي لهيكل غطاء العجلة. 60 أزل العارضة الأنبوبية لخطوة الركوب. 61 أزل الجمالون الرئيسي للإطار.

62 أزل مجموعة الهيكل الأبيض (BIW). 63 أزل حامل رادار الموجة المليمترية. 64 أزل مجموعة الحماية السفلية الأمامية. 65 أزل مسند التركيب الواقي السفلي الأيمن. 66 أزل العارضة المانعة للتسرب. 67 أزل مجموعة VDC. 68 أزل حامل VDC. 69 أزل قضيب البطارية. 70 أزل لوحة ضغط البطارية 3. 71 أزل لوحة ضغط البطارية 2. 72 أزل البطارية المساعدة. 73 أزل لوحة تدعيم البطارية. 74 أزل صندوق التوصيل الأيسر. 75 أزل صندوق التوصيل الأيمن. 76 أزل حامل مجموعة البطارية. 77 أزل العارضة العرضية الرأسية. 78 أزل العارضة العرضية الرأسية 2. 79 أزل حامل تركيب هيكل غطاء العجلة العلوي (الأيمن). 80 افصل 3 موصلات أسلاك للعارضة المفصلية الأمامية اليمنى.

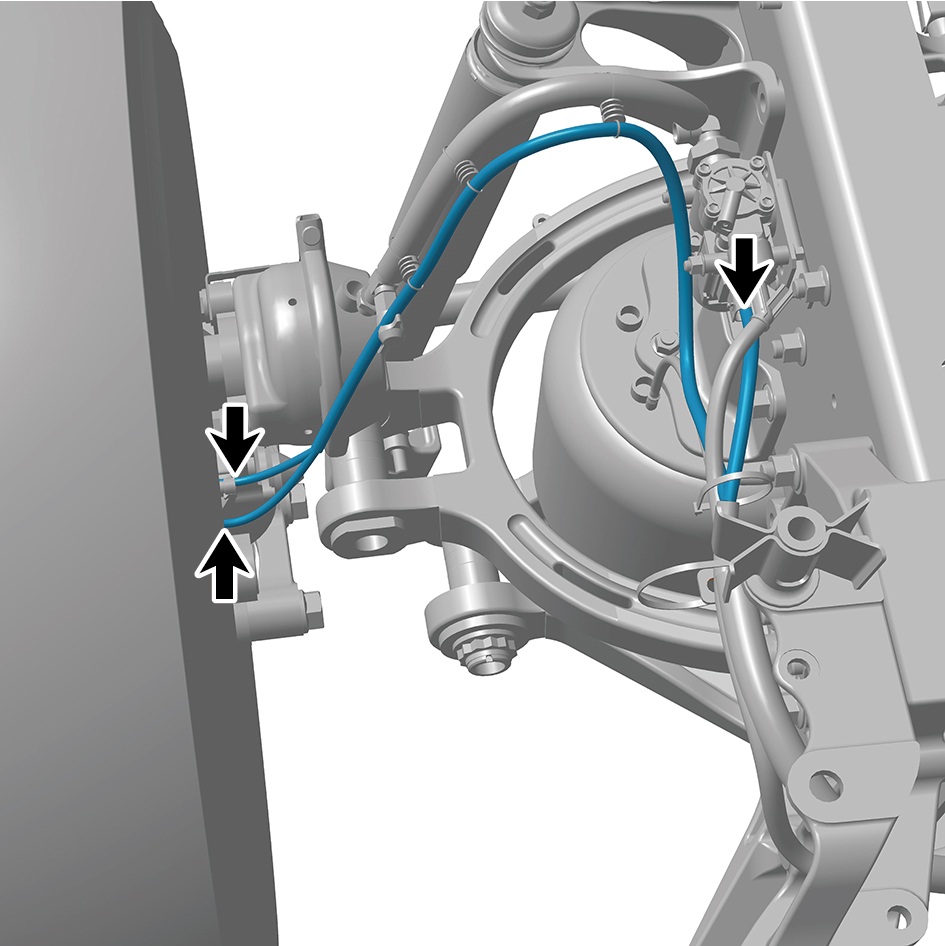

Figure p1782

81 افصل أنبوبي هواء للعارضة المفصلية الأمامية اليمنى. 82 أزل 10 براغي تثبيت وصواميل تثبيت للعارضة المفصلية الأمامية اليمنى. 83 أزل العارضة المفصلية الأمامية اليمنى. إجراءات التركيب

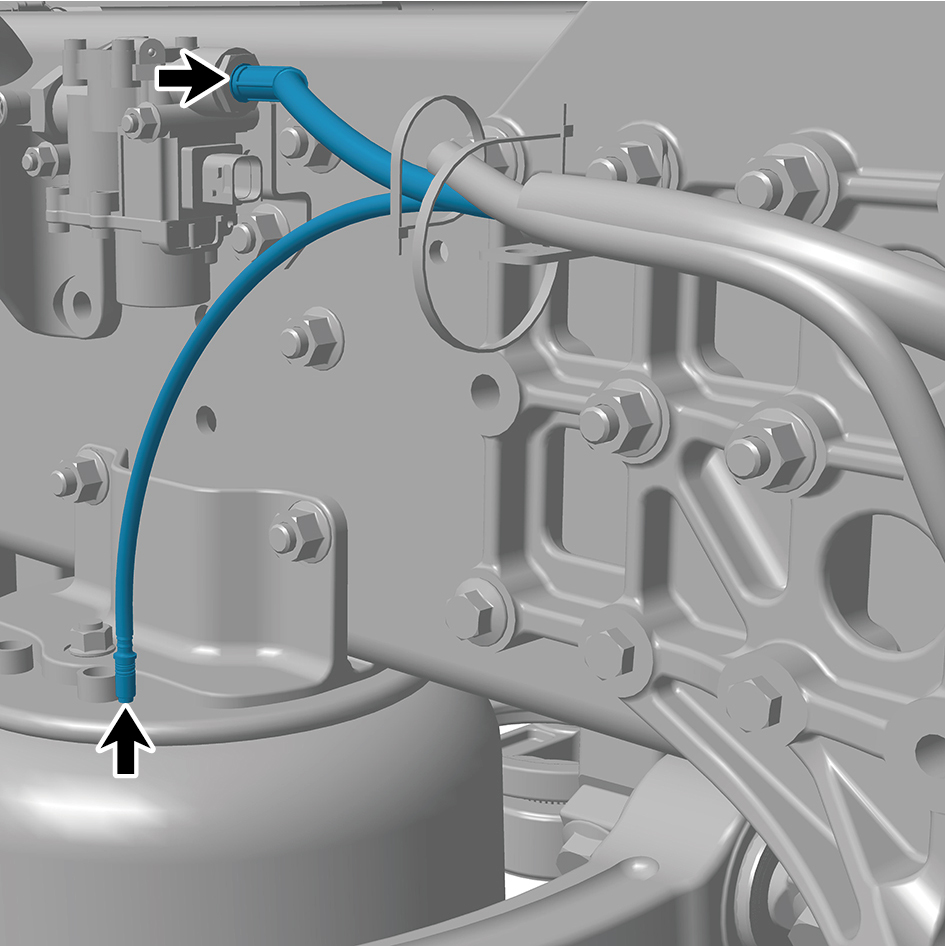

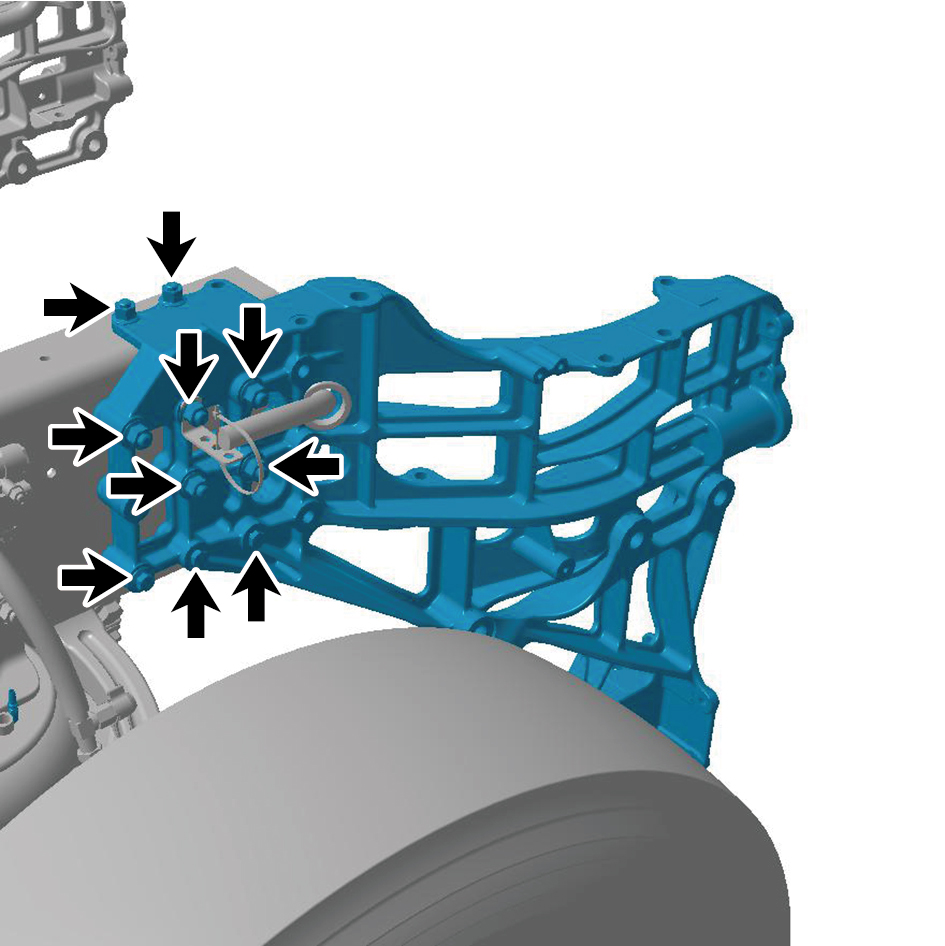

Figure p1783
Figure p1783

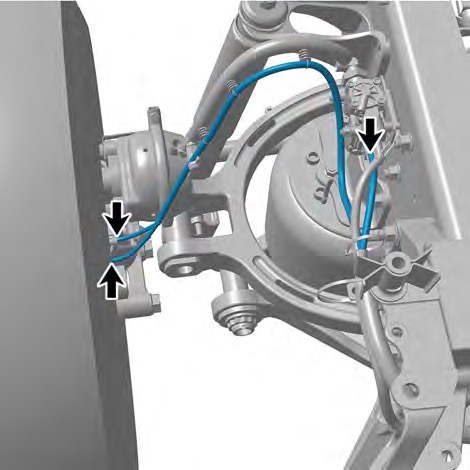

Figure p1784
Figure p1784
Figure p1784

1 انقل العارضة المفصلية الأمامية اليمنى إلى موضع التركيب. 2 ثبّت 10 براغي تثبيت وصواميل تثبيت للعارضة المفصلية الأمامية اليمنى.

عزم الربط: 140 +/- 170 (ft lbs)

3 صِل أنبوبي هواء للعارضة المفصلية الأمامية اليمنى. 4 صِل 3 موصلات أسلاك للعارضة المفصلية الأمامية اليمنى.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت حامل تركيب هيكل غطاء العجلة العلوي (الأيمن). 6 ثبّت العارضة العرضية الرأسية 2. 7 ثبّت العارضة العرضية الرأسية. 8 ثبّت حامل مجموعة البطارية. 9 ثبّت صندوق التوصيل الأيمن. 10 ثبّت صندوق التوصيل الأيسر. 11 ثبّت لوحة تدعيم البطارية. 12 ثبّت البطارية المساعدة. 13 ثبّت لوحة ضغط البطارية 2. 14 ثبّت لوحة ضغط البطارية 3. 15 ثبّت قضيب البطارية. 16 ثبّت حامل VDC. 17 ثبّت مجموعة VDC. 18 ثبّت العارضة المانعة للتسرب. 19 ثبّت مسند التركيب الواقي السفلي الأيمن. 20 ثبّت مجموعة الحماية السفلية الأمامية. 21 ثبّت حامل رادار الموجة المليمترية. 22 ثبّت مجموعة الهيكل الأبيض (BIW). 23 ثبّت الجمالون الرئيسي للإطار. 24 ثبّت الجسم السفلي للمنحرف الأيمن. 25 ثبّت الجسم السفلي للمنحرف الأيسر. 26 ثبّت العارضة الأنبوبية لخطوة الركوب. 27 ثبّت حامل التوصيل السفلي لهيكل غطاء العجلة. 28 ثبّت حامل التوصيل العلوي لهيكل غطاء العجلة. 29 ثبّت حامل خطوة الركوب. 30 ثبّت مجموعة جسم خطوة الركوب. 31 ثبّت المصباح (السفلي). 32 ثبّت المصباح (العلوي). 33 ثبّت مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 34 ثبّت حامل التركيب الأيسر على الجدار الجانبي 2. 35 ثبّت حامل التركيب الأيسر على الجدار الجانبي 1. 36 ثبّت مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 37 ثبّت مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 38 ثبّت حامل المصباح الأمامي الأيمن. 39 ثبّت المصباح الأمامي الأيمن. 40 ثبّت المصباح الأمامي المجمع الأيمن. 41 ثبّت مجموعة الرفرف الأيمن.

42 ثبّت شريط زخرفة الرفرف الأيمن. 43 ثبّت مجموعة لوحة الغطاء المثلثية اليمنى. 44 ثبّت حامل المصباح الأمامي الأيسر. 45 ثبّت المصباح الأمامي الأيسر. 46 ثبّت المصباح الأمامي المجمع الأيسر. 47 ثبّت مجموعة الرفرف الأيسر. 48 ثبّت شريط زخرفة الرفرف الأيسر. 49 ثبّت مجموعة لوحة غطاء الزجاج الأمامي. 50 ثبّت مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 51 ثبّت مجموعة المرآة الخلفية الفيزيائية الخارجية اليسرى. 52 ثبّت مجموعة المصد الأمامي. 53 ثبّت لوحة الغطاء اليمنى لرادار الزاوية. 54 ثبّت لوحة الغطاء اليسرى لرادار الزاوية. 55 ثبّت حامل المحول لرادار الموجة المليمترية الأمامي. 56 ثبّت رادار الموجة المليمترية الأمامي. 57 ثبّت واقي رادار الموجة المليمترية الأمامي. 58 ثبّت المصباح من النوع المار. 59 ثبّت لوحة كسوة حجرة المحرك. 60 ثبّت لوحة الغطاء العلوية للحامل المتكامل الخلفي. 61 ثبّت غطاء التعبئة للوحة الغطاء العلوية للحامل المتكامل الخلفي. 62 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 63 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 64 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 65 ثبّت الجسم العلوي للمنحرف الأيمن. 66 ثبّت حامل التركيب العلوي للمنحرف. 67 ثبّت حامل تركيب المنحرف. 68 ثبّت الجسم العلوي للمنحرف الأيسر. 69 ثبّت الحامل الأوسط لمنحرف السقف. 70 ثبّت جسم منحرف السقف. 71 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليمنى. 72 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 73 ثبّت هيكل غطاء العجلة الأمامية اليمنى. 74 ثبّت هيكل غطاء العجلة الأمامية اليسرى. 75 املأ سائل التبريد في نظام الإدارة الحرارية للبطارية.

76 املأ سائل التبريد في نظام الطاقة. 77 اخفض مقدمة المركبة. 78 املأ سائل التبريد الخاص بتكييف الهواء. 79 قم بتشغيل نظام الجهد العالي. 80 صِل الكابل السالب للبطارية. 81 أغلق لوحة الغطاء الأمامي القابل للطي. 82 أغلق الباب.

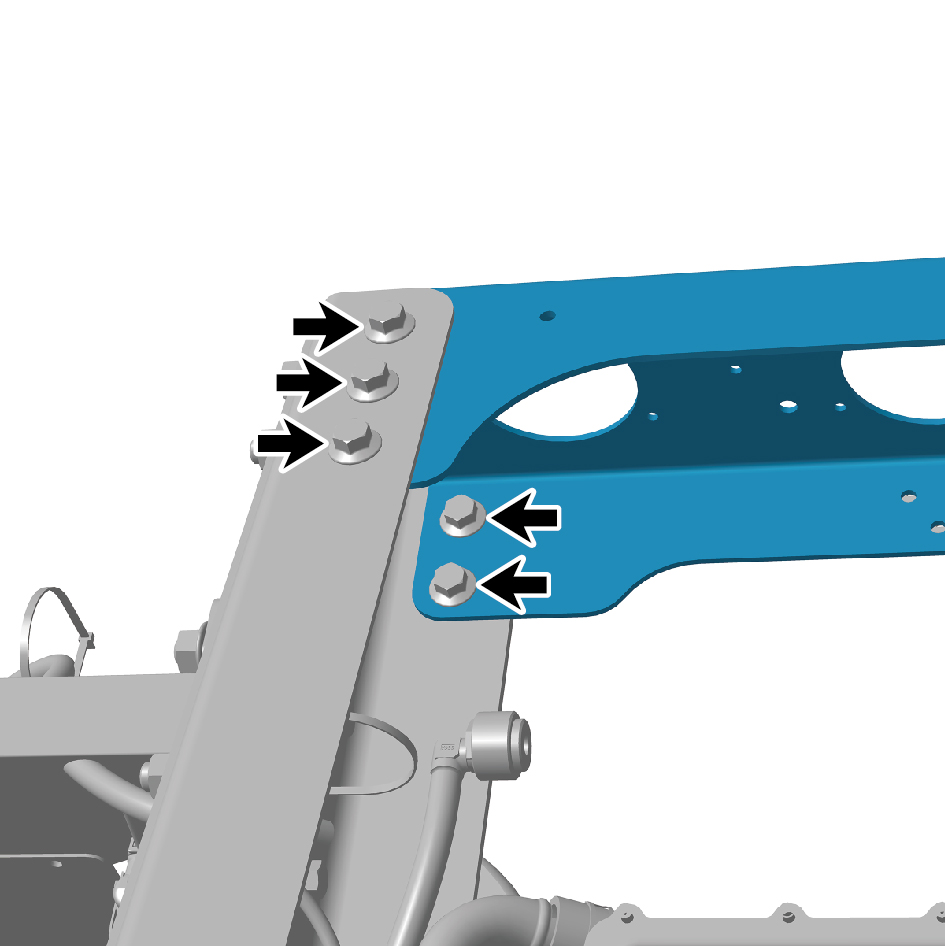

Figure p1787

8.2.2.5 استبدال العارضة العرضية الخلفية

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة خزان الهواء (الخلفية). 6 أزل مصباح لوحة الأرقام. 7 أزل مجموعة لوحة تركيب لوحة الأرقام الخلفية. 8 أزل المصباح الخلفي المجمع الأيسر. 9 أزل المصباح الخلفي المجمع الأيمن. 10 أزل مصباح الرجوع للخلف. 11 أزل العاكس الخلفي. 12 13 أزل 10 براغي تثبيت وصواميل تثبيت للعارضة العرضية الخلفية. أزل العارضة العرضية الخلفية.

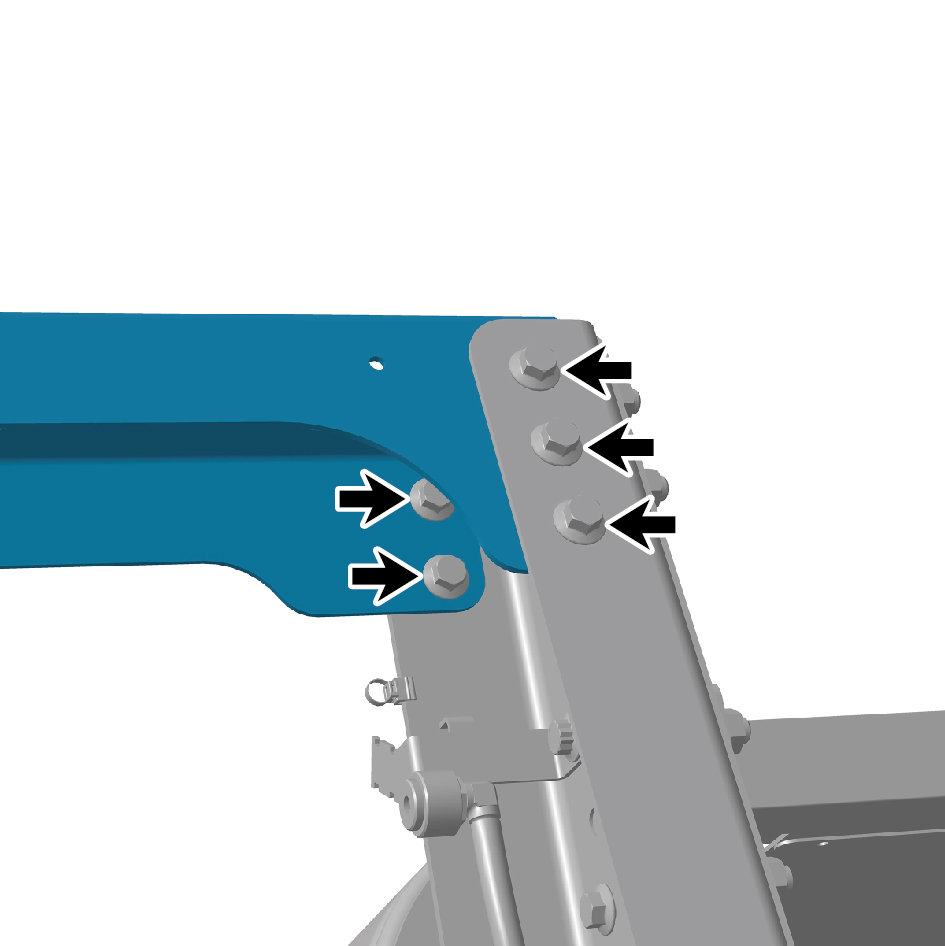

Figure p1788

إجراءات التركيب 1 انقل العارضة العرضية الخلفية إلى موضع التركيب. 2 ثبّت 10 براغي تثبيت وصواميل تثبيت للعارضة العرضية الخلفية.

Figure p1788
Figure p1789

3 ثبّت العاكس الخلفي. 4 ثبّت مصباح الرجوع للخلف. 5 ثبّت المصباح الخلفي المجمع الأيمن. 6 ثبّت المصباح الخلفي المجمع الأيسر. 7 ثبّت مجموعة لوحة تركيب لوحة الأرقام الخلفية. 8 ثبّت مصباح لوحة الأرقام. 9 ثبّت مجموعة خزان الهواء (الخلفية). 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 5 أغلق الباب.

8.2.2.6 استبدال العارضة الأنبوبية

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 ارفع الطرف الخلفي للمركبة بالرافعة. 7 صرّف سائل التبريد من نظام الطاقة. 8 أزل عجلة القيادة (الخلفية اليسرى). 9 أزل حامل خزان الهواء. 10 أزل العارضة العرضية الخلفية. 11 أزل لوحة تقوية العارضة العرضية الخلفية اليسرى. 12 أزل لوحة توصيل لوحة تقوية العارضة العرضية الخلفية. 13 أزل الحامل العلوي للنابض الهوائي 1.

14 أزل مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليسرى). 15 أزل مجموعة جهاز ضبط الارتفاع (اليسرى). 16 أزل مجموعة ممتص الصدمات الحدي. 17 أزل حامل مجموعة ممتص الصدمات الحدي. 18 أزل مجموعة ممتص الصدمات (الخلفي). 19 أزل حامل ممتص الصدمات. 20 أزل الحامل العلوي للنابض الهوائي 3 (الخلفي الأيسر). 21 أزل مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليسرى). 22 أزل مجموعة قضيب الدفع الطولي. 23 أزل حامل قضيب الدفع (الأيسر). 24 أزل برغي U للنابض الخلفي. 25 أزل عارضة التوازن (اليسرى). 26 أزل مجموعة صمام الملف اللولبي للوسادة الهوائية (الخلفية). 27 أزل مجموعة صمام الملف اللولبي للركن. 28 أزل عجلة القيادة (الخلفية اليمنى). 29 أزل لوحة تقوية العارضة العرضية الخلفية اليمنى. 30 أزل الحامل العلوي للنابض الهوائي 2. 31 أزل مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليمنى). 32 أزل مجموعة جهاز ضبط الارتفاع (اليمنى). 33 أزل الحامل العلوي للنابض الهوائي 4 (الخلفي الأيمن). 34 أزل مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليمنى). 35 أزل حامل قضيب الدفع (الأيمن). 36 أزل عارضة التوازن (اليمنى). 37 أزل مجموعة الوحدة ثنائية القناة. 38 أزل مجموعة ذراع التحكم على شكل X (الخلفية). 39 أزل المحور المتكامل - المحور الخلفي.

40 أزل 8 براغي تثبيت وصواميل تثبيت للعارضة الأنبوبية. 41 أزل 4 براغي تثبيت للعارضة الأنبوبية.

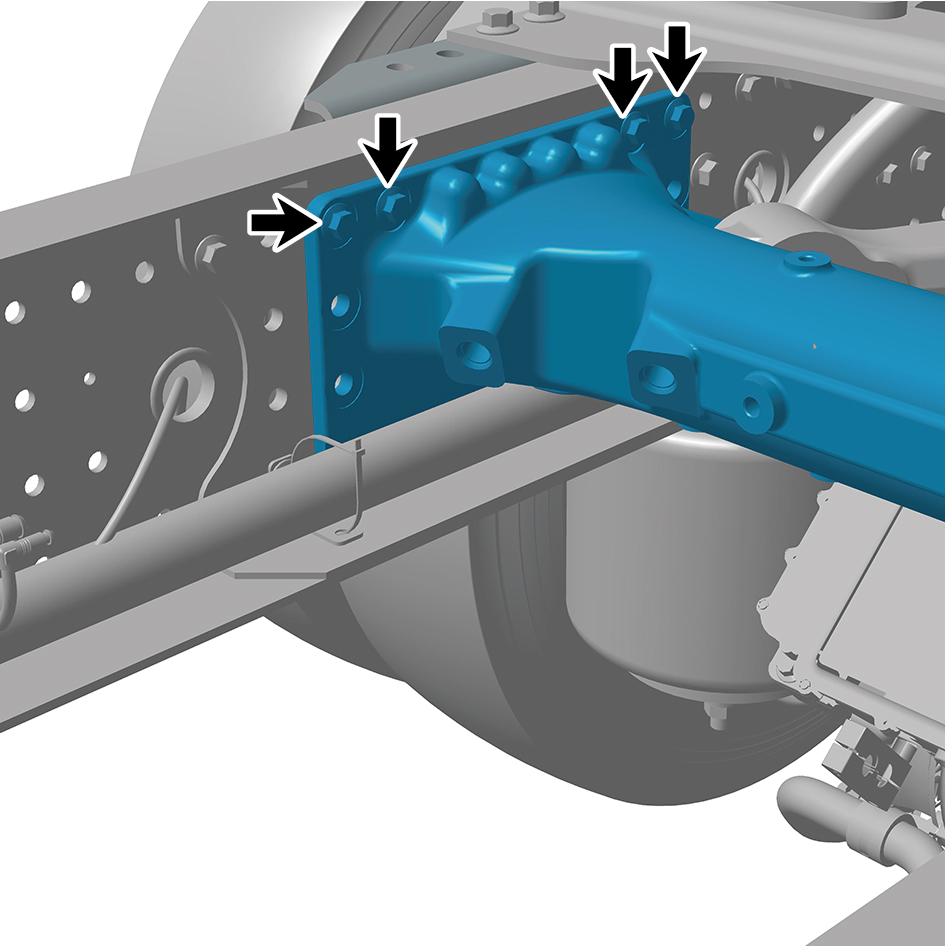

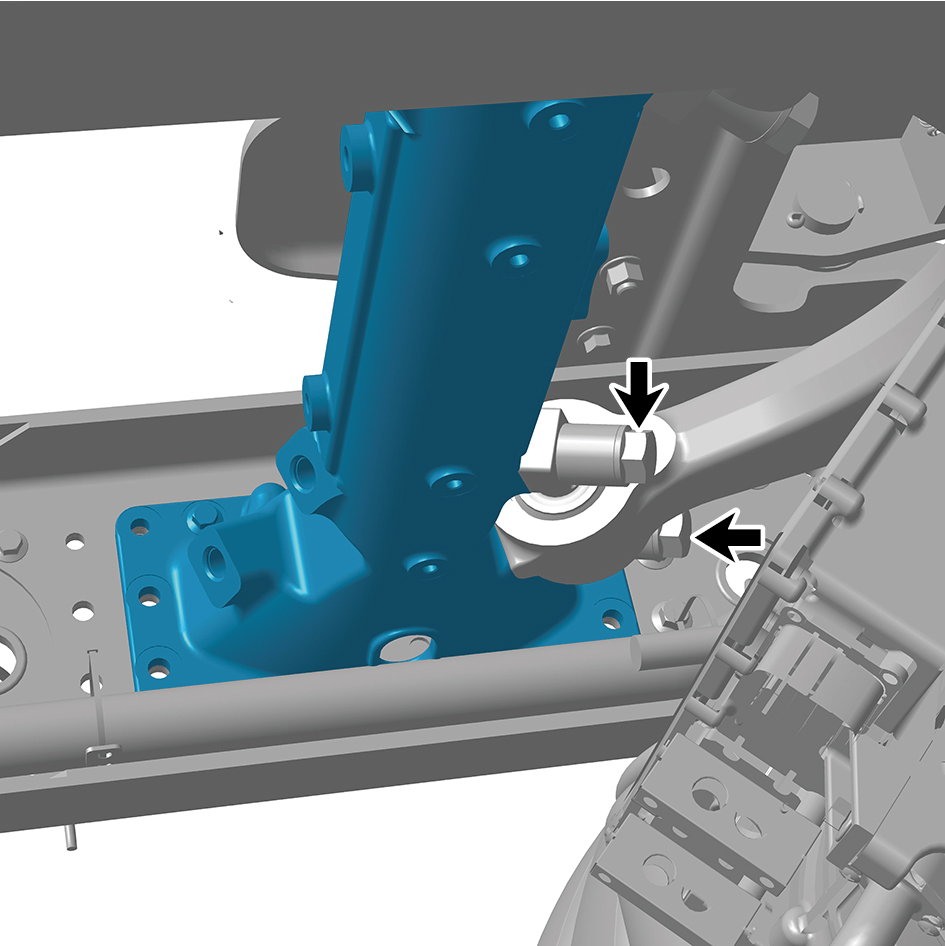

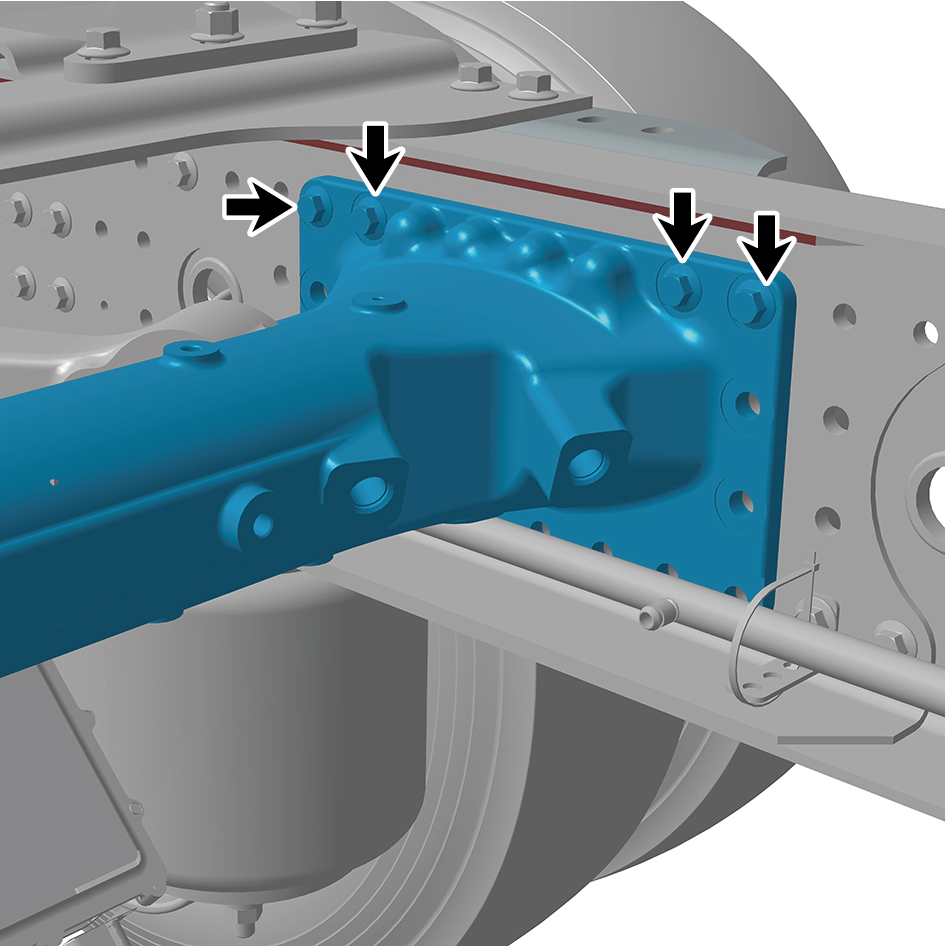

Figure p1791
Figure p1791
Figure p1791

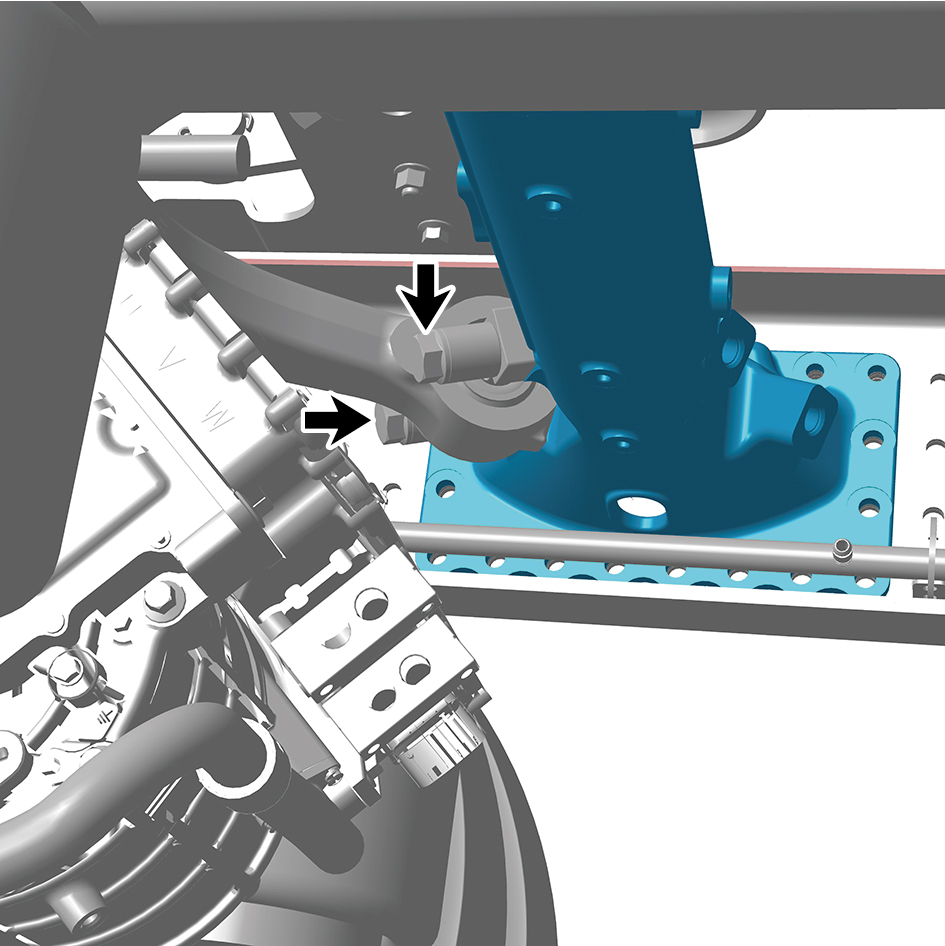

Figure p1792

42 أزل العارضة الأنبوبية. إجراءات التركيب 1 انقل العارضة الأنبوبية إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت للعارضة الأنبوبية.

عزم الربط: 516 +/- 37 (ft lbs)
Figure p1792
Figure p1793
Figure p1793
Figure p1793

3 ثبّت 8 براغي تثبيت وصواميل تثبيت للعارضة الأنبوبية.

عزم الربط: 155 +/- 14.75 (ft lbs)

4 ثبّت المحور المتكامل - المحور الخلفي. 5 ثبّت مجموعة ذراع التحكم على شكل X (الخلفية). 6 ثبّت مجموعة الوحدة ثنائية القناة. 7 ثبّت عارضة التوازن (اليمنى). 8 ثبّت حامل قضيب الدفع (الأيمن). 9 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليمنى). 10 ثبّت الحامل العلوي للنابض الهوائي 4 (الخلفي الأيمن). 11 ثبّت مجموعة جهاز ضبط الارتفاع (اليمنى). 12 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليمنى). 13 ثبّت الحامل العلوي للنابض الهوائي 2. 14 ثبّت لوحة تقوية العارضة العرضية الخلفية اليمنى. 15 ثبّت عجلة القيادة (الخلفية اليمنى). 16 ثبّت مجموعة صمام الملف اللولبي للركن. 17 ثبّت مجموعة صمام الملف اللولبي للوسادة الهوائية (الخلفية). 18 ثبّت عارضة التوازن (اليسرى). 19 ثبّت برغي U للنابض الخلفي. 20 ثبّت حامل قضيب الدفع (الأيسر). 21 ثبّت مجموعة قضيب الدفع الطولي. 22 ثبّت مجموعة النابض الهوائي الخلفي - 280 (الخلفية اليسرى). 23 ثبّت الحامل العلوي للنابض الهوائي 3 (الخلفي الأيسر). 24 ثبّت حامل ممتص الصدمات. 25 ثبّت مجموعة ممتص الصدمات (الخلفي). 26 ثبّت حامل مجموعة ممتص الصدمات الحدي. 27 ثبّت مجموعة ممتص الصدمات الحدي. 28 ثبّت مجموعة جهاز ضبط الارتفاع (اليسرى). 29 ثبّت مجموعة النابض الهوائي الخلفي - 260 (الخلفية اليسرى). 30 ثبّت الحامل العلوي للنابض الهوائي 1. 31 ثبّت لوحة توصيل لوحة تقوية العارضة العرضية الخلفية. 32 ثبّت لوحة تقوية العارضة العرضية الخلفية اليسرى. 33 ثبّت العارضة العرضية الخلفية. 34 ثبّت حامل خزان الهواء. 35 ثبّت عجلة القيادة (الخلفية اليسرى). 36 املأ سائل التبريد في نظام الطاقة. 37 اخفض الطرف الخلفي للمركبة. 38 قم بتشغيل نظام الجهد العالي. 39 صِل الكابل السالب للبطارية.

40 أغلق لوحة الغطاء الأمامي القابل للطي. 41 أغلق الباب.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط الهيكل العلوي للإطار الفرعي بحامل التوصيل السفلي للإطار الفرعيM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط الهيكل العلوي للإطار الفرعي بحامل التوصيل السفلي للإطار الفرعيM14155 +/- 14.75 (ft lbs)

8.3 جهاز الإطار الفرعي2810· 2g

8.3.1 المواصفات

8.3.1.1 مواصفات أدوات التثبيت

Figure p1797

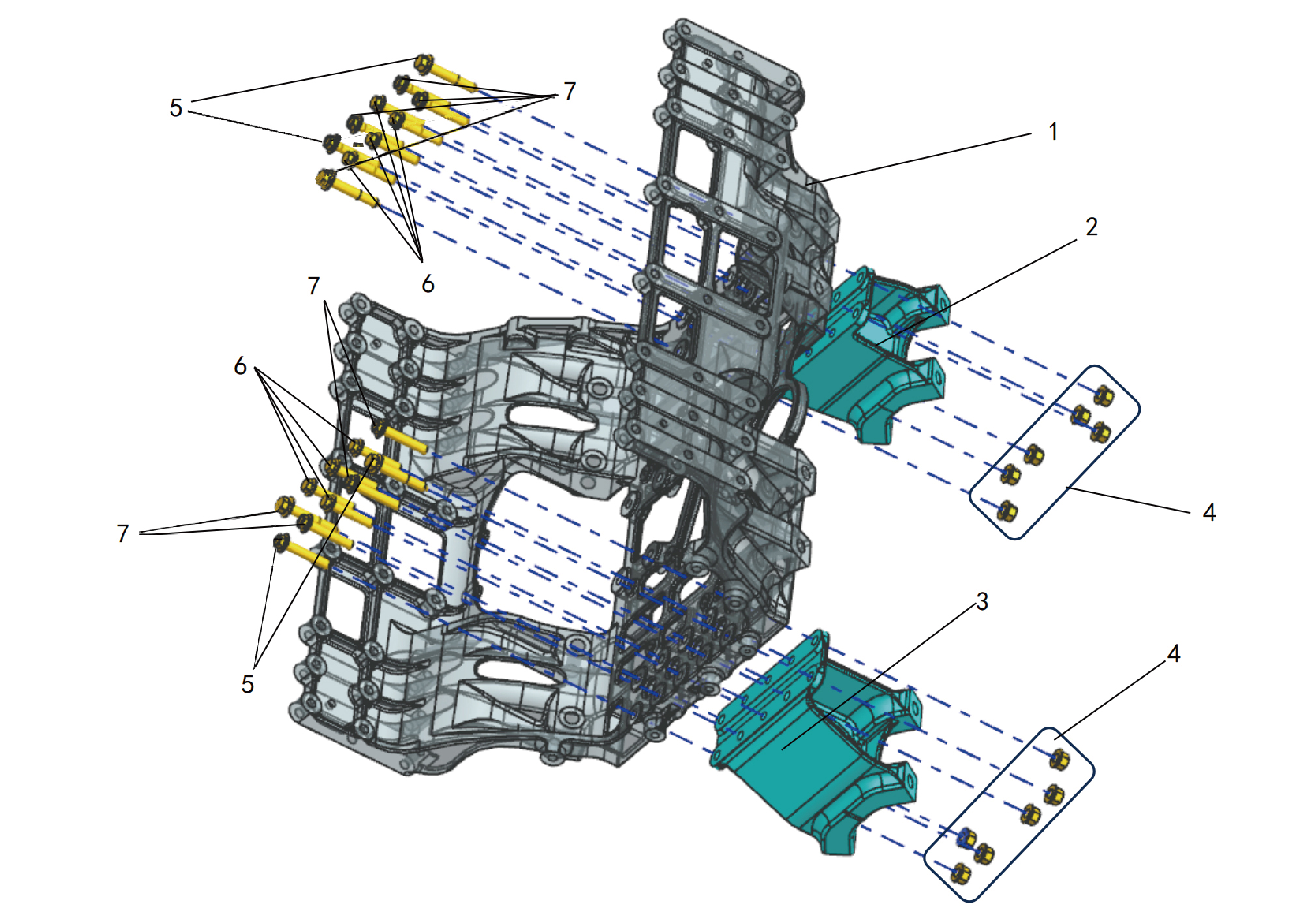

8.3.2 مخطط التفكيك

8.3.2.1 مخطط التفكيك

1. الهيكل الأوسط_الإطار الفرعي 5. برغي تحديد الإطار الفرعي 14×78 في مركبات الطاقة الجديدة 2. حامل توصيل الإطار الفرعي السفلي الأمامي 6. برغي شفة سداسي 3. حامل توصيل الإطار الفرعي السفلي الخلفي 7. برغي شفة سداسي 4. صامولة شفة سداسية

1. الهيكل الأوسط_الإطار الفرعي 12. برغي شفة سداسي 4. صامولة شفة سداسية 13. برغي شفة سداسي 6. برغي شفة سداسي 14. برغي شفة سداسي 8. حامل التركيب العلوي لممتص الصدمات الأمامي - يسار 15. برغي شفة سداسي 9. حامل التركيب العلوي لممتص الصدمات الأمامي - يمين 16. برغي شفة سداسي 10. لوحة تركيب النابض الأمامي العلوية - يسار 17. برغي شفة سداسي 11. لوحة تركيب النابض الأمامي العلوية - يمين

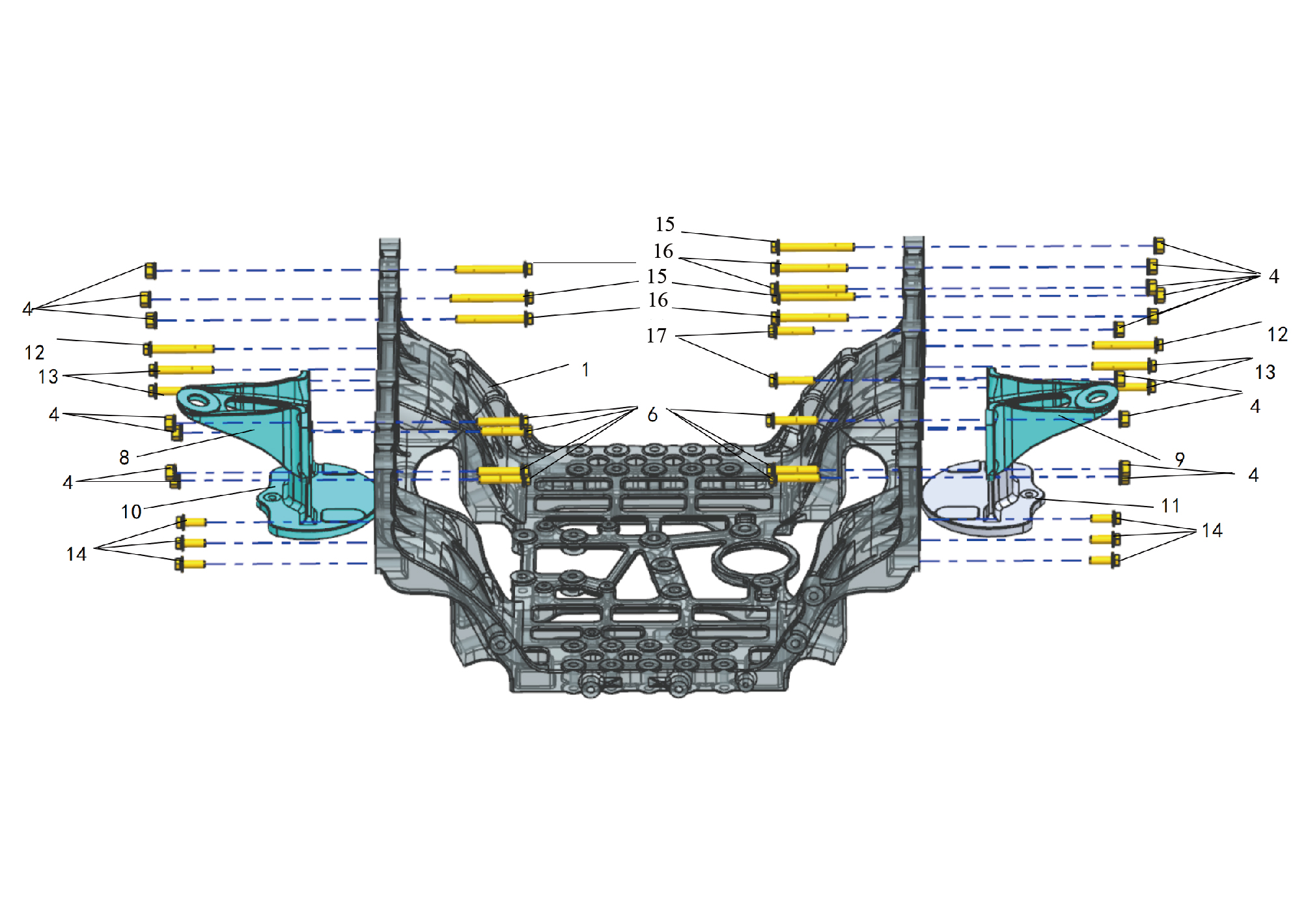

Figure p1798
مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط الإطار المتكامل بمجموعة الإطارM1288.5 +/- 6 (ft lbs)
براغي التثبيت التي تربط الدعامة الثابتة بالإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط الإطار المتكامل بالحامل الثابتM1288.5 +/- 6 (ft lbs)

8.4 جهاز الإطار المتكامل الخلفي2811· 2g

8.4.1 المواصفات

8.4.1.1 مواصفات أدوات التثبيت

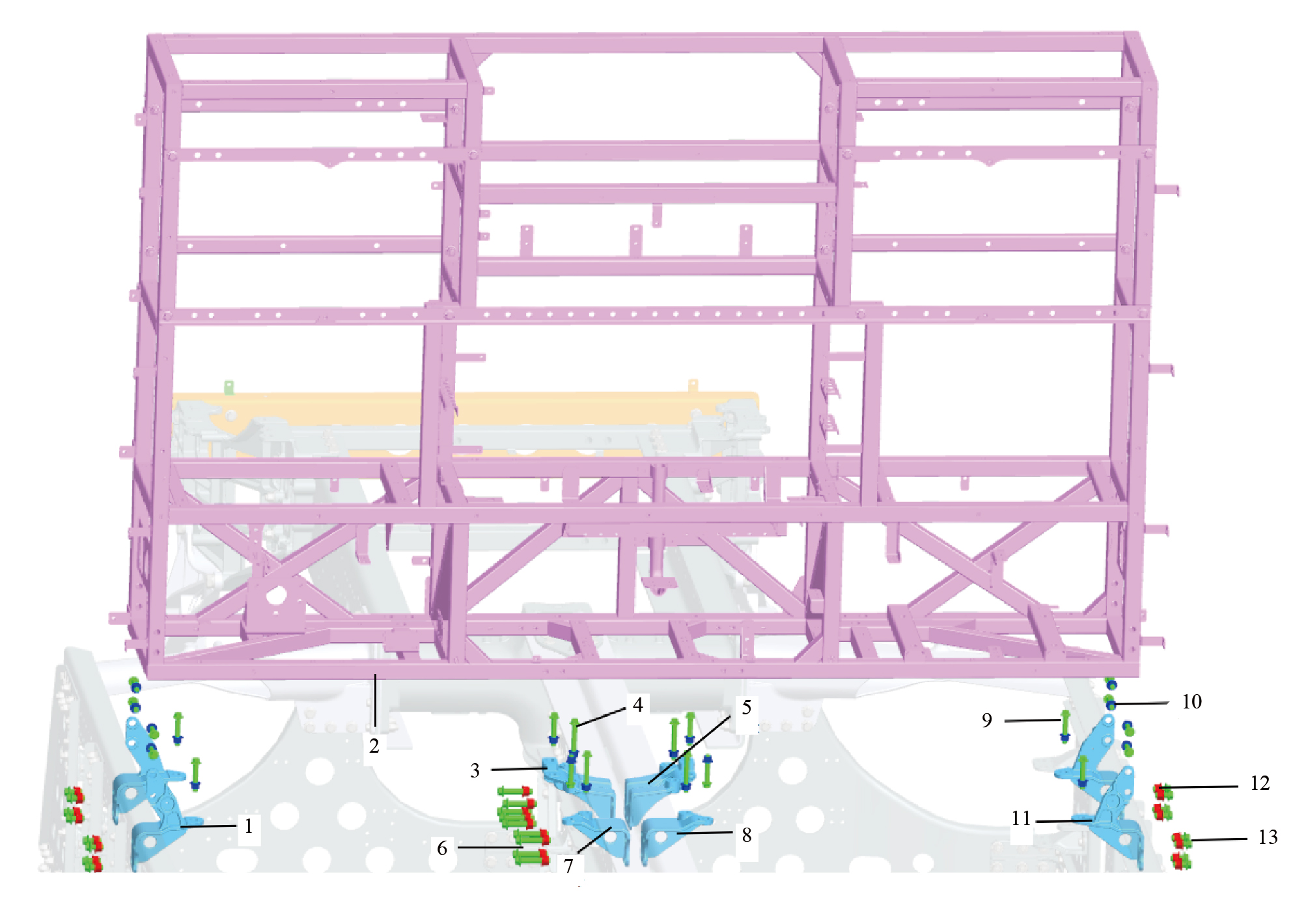

Figure p1800

8.4.2 مخطط التفكيك

8.4.2.1 مخطط التفكيك

1. الصب المتداخل الخارجي 2 8. الصب المتداخل الوسيط 2 2. الإطار المتكامل 9. برغي شفة سداسي 3. الصب المتداخل الوسيط 3 10. صامولة قفل شفة سداسية_معدنية بالكامل 4. برغي شفة سداسي 11. الصب المتداخل الخارجي 1 5. الصب المتداخل الوسيط 4 12. صامولة قفل شفة سداسية_معدنية بالكامل 6. برغي شفة سداسي 13. برغي شفة سداسي 7. الصب المتداخل الوسيط 1

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط منصة المشي الأمامية بمجموعة الإطارM1037 +/- 3.5 (ft lbs)
براغي التثبيت بين لوحة الزخرفة الخلفية للممر ومجموعة الإطارM811 +/- 2 (ft lbs)

8.5 جهاز لوحة الممر2812· 3g

8.5.1 المواصفات

8.5.1.1 مواصفات أدوات التثبيت

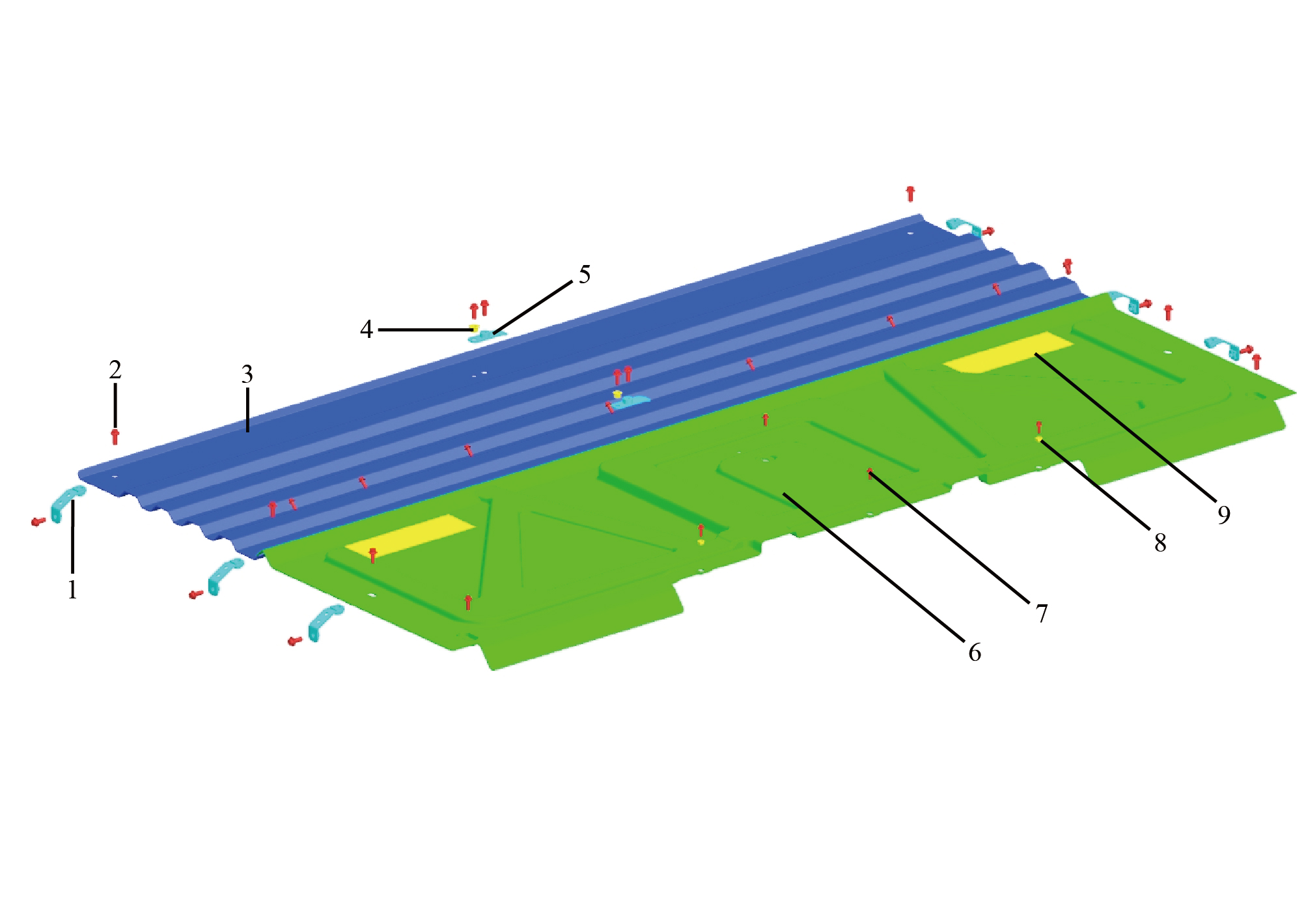

Figure p1802

8.5.2 مخطط التفكيك

8.5.2.1 مخطط التفكيك

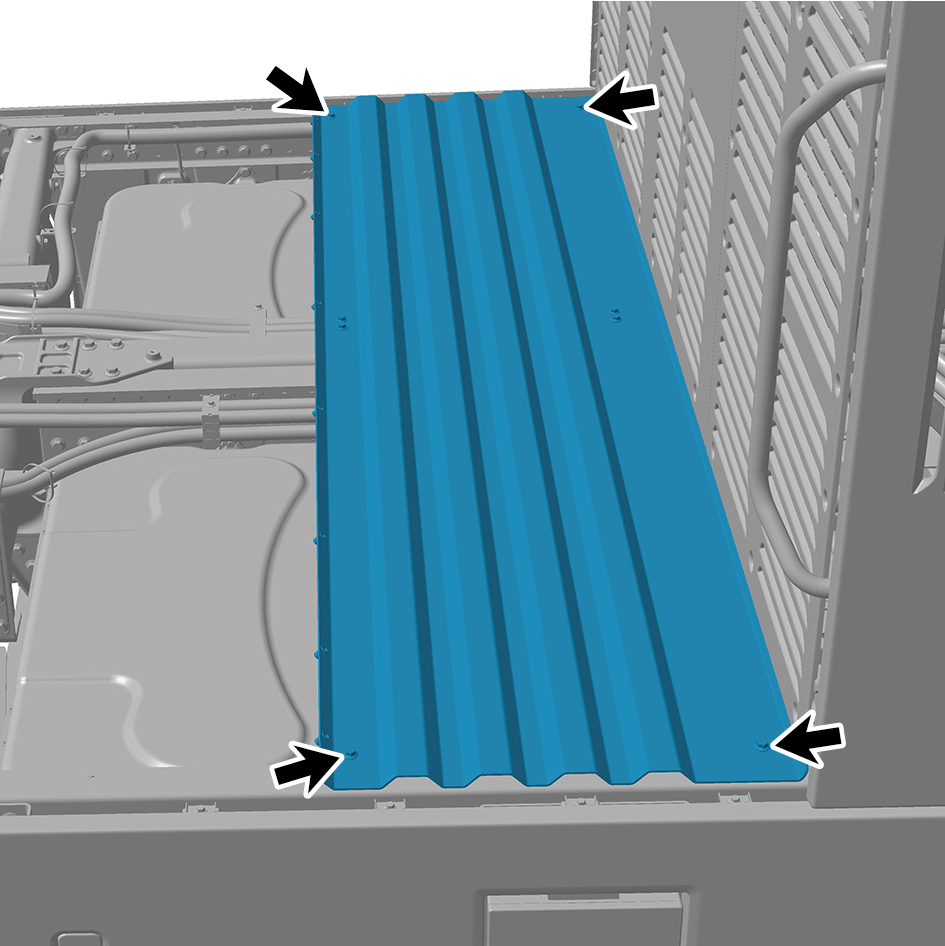

Figure p1803

1. الحامل الثابت للوحة الممر في مركبات الطاقة الجديدة 6. لوحة الكسوة الخلفية للوحة الممر في مركبات الطاقة الجديدة 2. برغي شفة سداسي 7. برغي شفة سداسي 3. منصة المشي الأمامية 8. صامولة شفة سداسية 4. صامولة قفل شفة سداسية_معدنية بالكامل 9. ملصق تحذير عدم الوقوف 5. الحامل الثابت 2 للوحة الممر في مركبات الطاقة الجديدة

Figure p1803

8.5.3 التفكيك والتركيب

8.5.3.1 استبدال منصة المشي الأمامية

إجراءات الإزالة 1 أزل لوحة الكسوة الخلفية لمنصة المشي. 2 أزل 4 براغي تثبيت لمنصة المشي الأمامية. 3 أزل منصة المشي الأمامية.

تحذير
1. نظرًا للوزن الثقيل لمنصة المشي الأمامية، يجب إزالتها بمساعدة مساعد.
2. فقط ارخِ برغيي التثبيت في المنتصف. لا حاجة لإزالتهما تمامًا.

إجراءات التركيب 1 انقل منصة المشي الأمامية إلى موضع التركيب.

تحذير
1. نظرًا للوزن الثقيل لمنصة المشي الأمامية، يجب نقلها إلى موضع التركيب بمساعدة مساعد.
2. ثبّت الحوامل الثابتة أولًا قبل تركيب منصة المشي الأمامية، واربط برغيي التثبيت في المنتصف.

2 ثبّت 4 براغي تثبيت لمنصة المشي الأمامية.

عزم الربط: 37 +/- 3.5 (ft lbs)

3 ثبّت لوحة الكسوة الخلفية لمنصة المشي.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط مجموعة الذراع المتأرجحة العلوية بالإطار العلوي للإطار الفرعيM20420 +/- 22 (ft lbs) (Loctite 680)
براغي التثبيت التي تربط مجموعة الذراع السفلية بالإطار على الإطار الفرعيM20420 +/- 22 (ft lbs) (Loctite 680)
صامولة التثبيت التي تربط مجموعة النابض الهوائي الأمامي بلوحة التركيب على النابض الأماميM1240.5 +/- 3.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة النابض الهوائي الأمامي بحامل مفصلة التوجيه اليسرىM18199 +/- 18.5 (ft lbs)
صامولة التثبيت التي تربط مجموعة ممتص الصدمات الأمامي بالحامل السفلي لممتص الصدمات الأماميM1666 +/- 7.5 (ft lbs)
صامولة التثبيت التي تربط مجموعة ممتص الصدمات الأمامي بالحامل على ممتص الصدمات الأماميM1666 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة الفرامل الأمامية بمفصلة التوجيهM20405 +/- 18.5 (ft lbs)
صامولة التثبيت التي تربط الطرف العلوي لمفصلة التوجيه بحامل مفصلة التوجيه اليسرىM40800 +/- 37 (ft lbs)
صامولة التثبيت التي تربط الطرف السفلي لمفصلة التوجيه بحامل مفصلة التوجيه اليسرىM4089 +/- 7.5 (ft lbs
برغي تثبيت حافة محور العجلةM16243 +/- 18.5 (ft lbs)
صامولة التثبيت التي تربط غرفة الفرامل بمجموعة الفرامل الأماميةM16133 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط ذراع التوجيه بمفصلة التوجيهM22627 +/- 37 (ft lbs)
صامولة التثبيت التي تربط ذراع التوجيه بقضيب الربطM24254 +/- 11 (ft lbs)

8.6 جهاز التعليق الأمامي2901

8.6.1 المواصفات

8.6.1.1 مواصفات أدوات التثبيت

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
صامولة التثبيت التي تربط وحدة محمل محور العجلة بمفصلة التوجيهM45442.5 +/- 37 (ft lbs)
غطاء الطرف العلوي ومفصلة التوجيه/147.5 +/- 14.75 (ft lbs)
مفصلة توجيه غطاء الطرف السفلي/147.5 +/- 14.75 (ft lbs)
معايير نظام الفرامل
البندوحدة الضبطالقيمة العدديةملاحظة
بطانة الفرامل - الخارجية - جديدةمم31قرص
الحد الأدنى لسماكة بطانة الفرامل - الخارجيةمم11قرص
بطانة الفرامل - الداخلية - جديدةمم30قرص
الحد الأدنى لسماكة بطانة الفرامل - الداخليةمم10قرص
نوع ملقط الفراملممعائمقرص
سماكة قرص الفرامل - الجديدمم45قرص
سماكة الخردة لقرص الفراملمم37قرص

8.6.1.2 المعايير الفنية

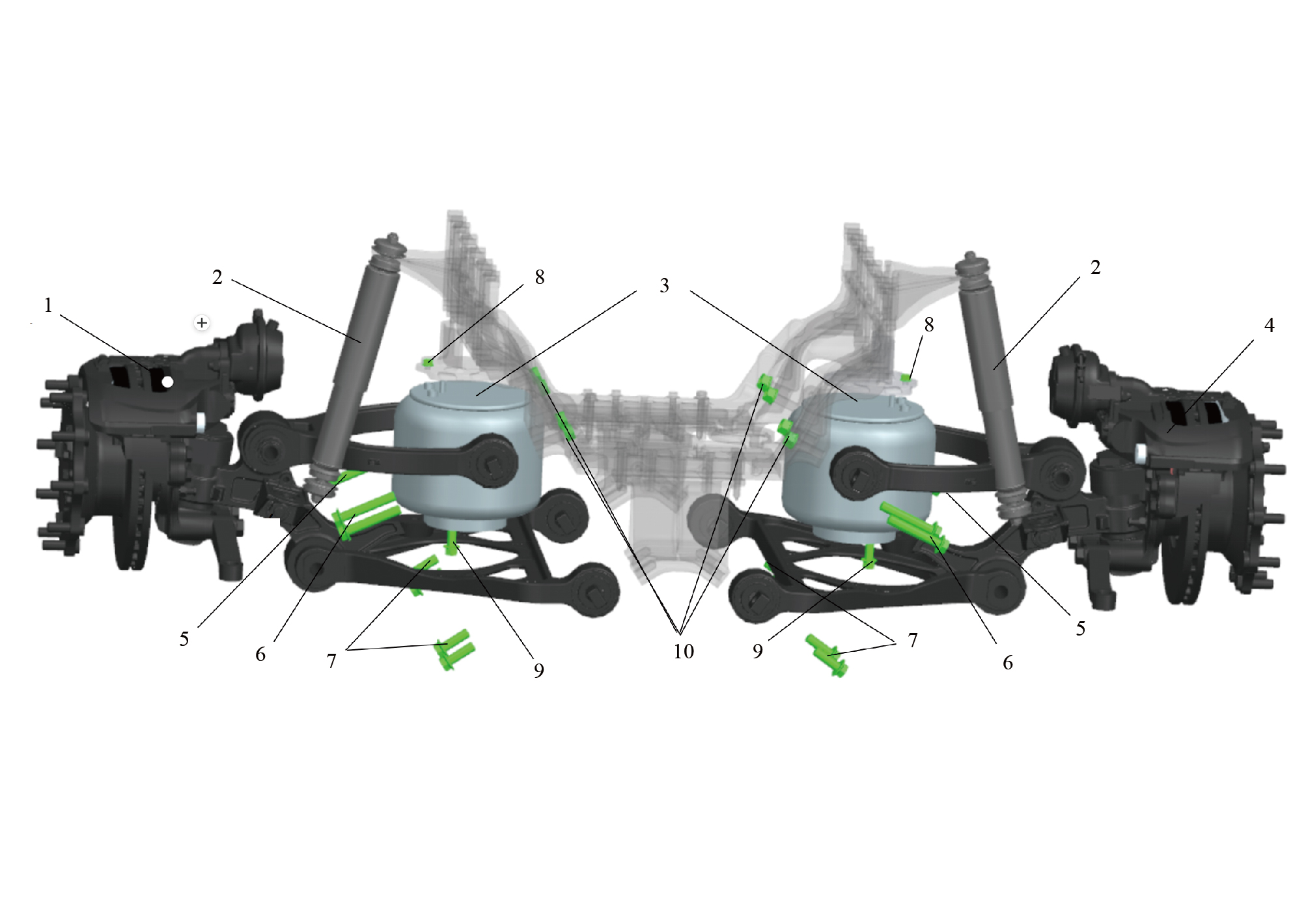

Figure p1806

8.6.2 مخطط التفكيك

8.6.2.1 مخطط التفكيك

1. مجموعة طرف العجلة الأمامية اليسرى 6. برغي تركيب الذراع المتأرجحة العلوية (الخلفي) 2. ممتص الصدمات الأمامي 7. صامولة المحور الداخلي 3. النابض الهوائي الأمامي 8. صامولة M12x1.5 (Spiralock) في مركبات الطاقة الجديدة 4. مجموعة طرف العجلة الأمامية اليمنى 9. برغي شفة سداسي 5. برغي تركيب الذراع المتأرجحة العلوية (الخلفي) 10. صامولة M20x1.5 (Spiralock)

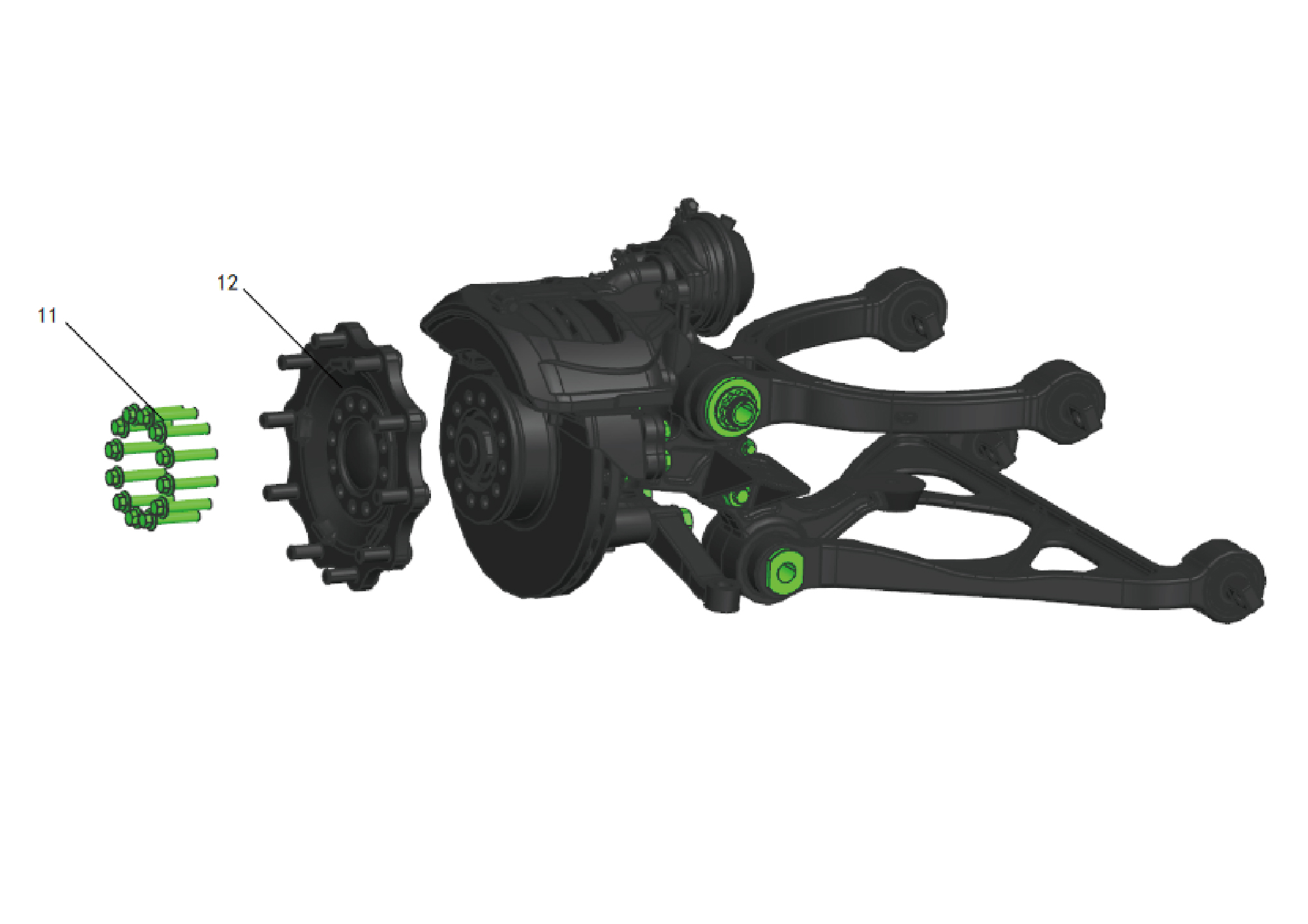

11. برغي شفة 12. مجموعة حافة المحور

Figure p1807

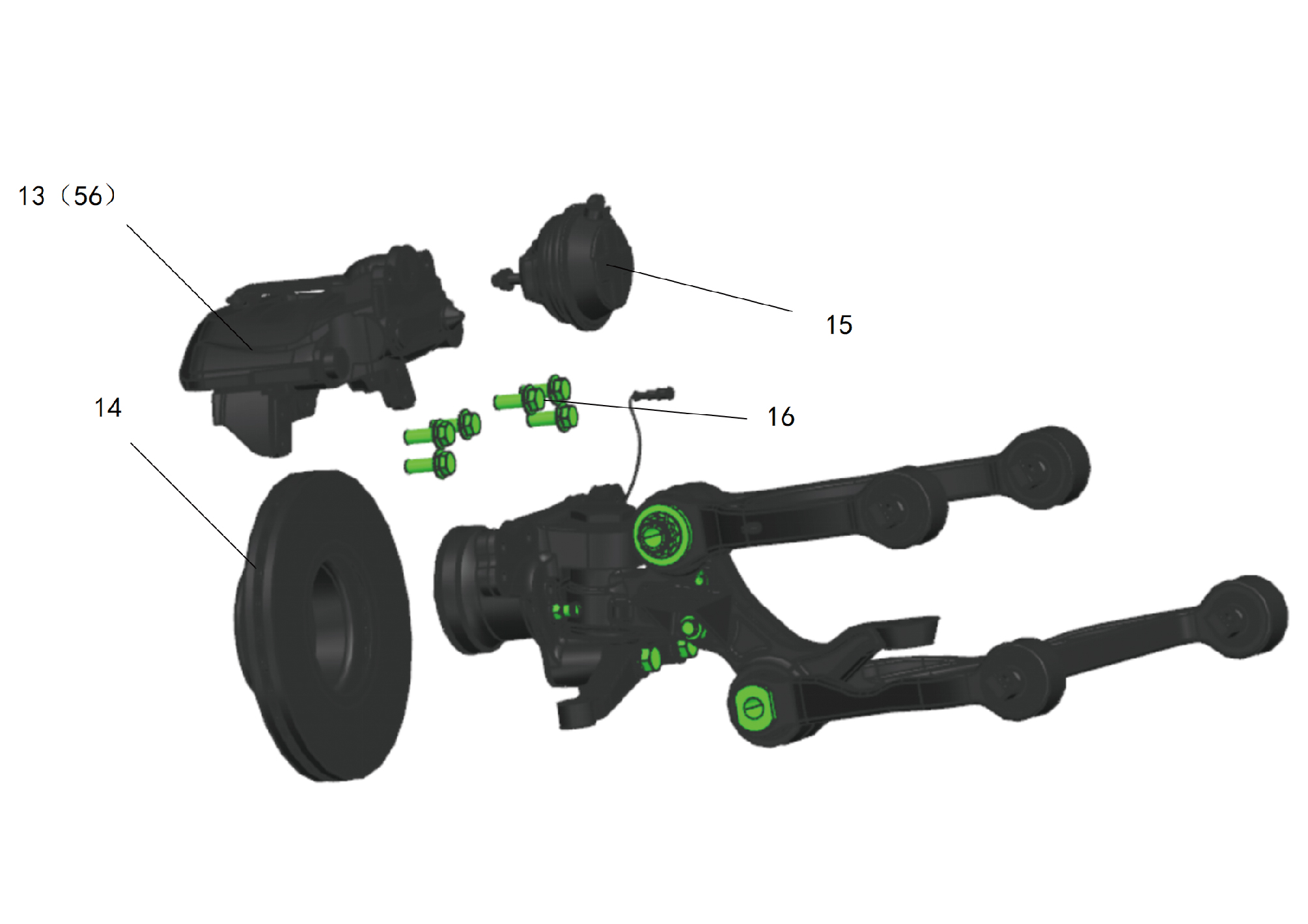

13. مجموعة ملقط الفرامل - الأمامي الأيسر 16. براغي الفرامل 14. قرص الفرامل 56. مجموعة ملقط الفرامل - الأمامي الأيمن 15. غرفة الفرامل

Figure p1808

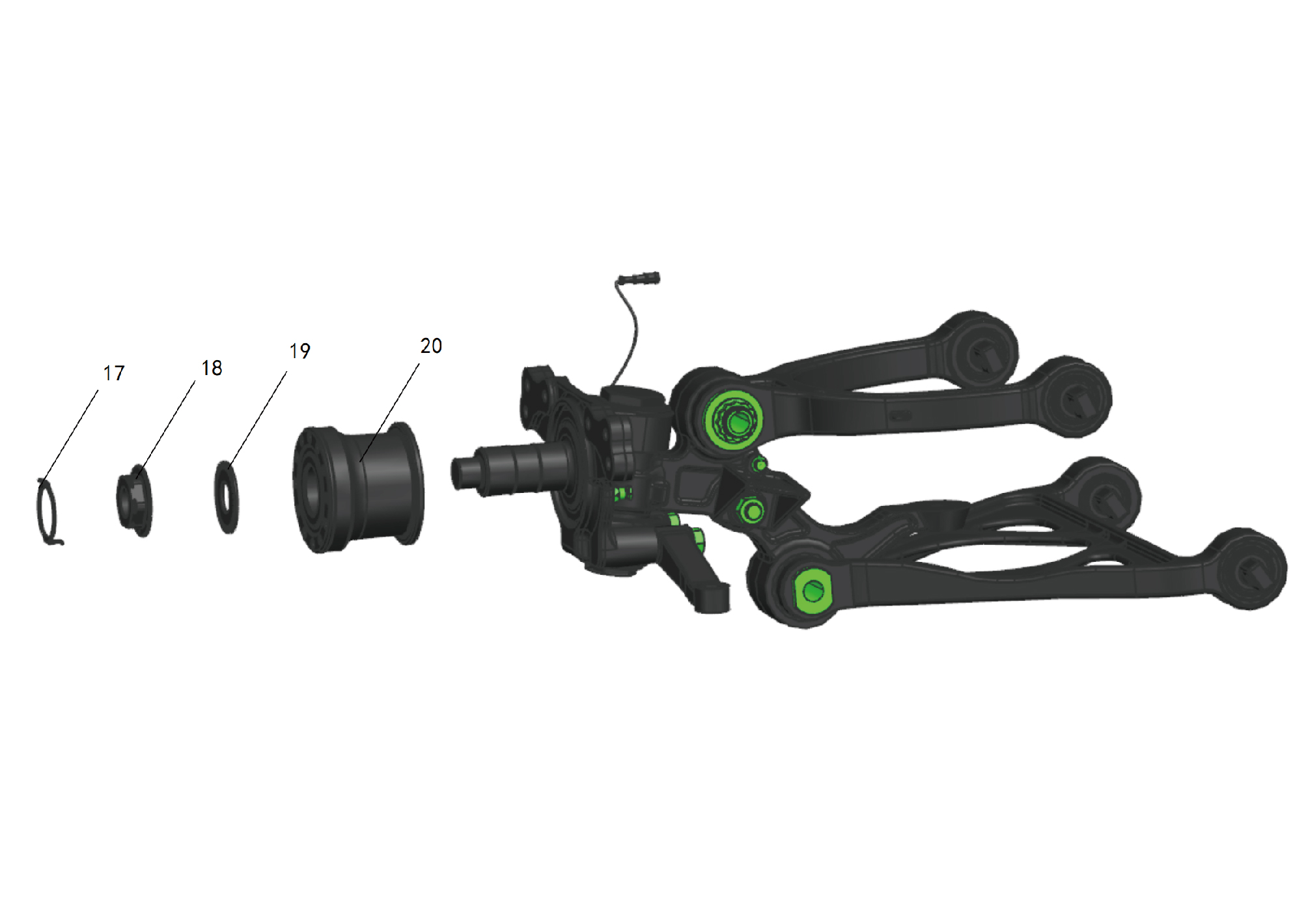

17. حلقة القفل 19. غسالة الإيقاف 18. صامولة قفل المحور 20. وحدات محمل المحور

Figure p1809

21. برغي الحد والصامولة 29. محور الدوران 22. مفصلة التوجيه 30. حلقات الختم 23. مستشعر ABS 31. محامل كروية 24. جلبة مستشعر ABS 32. حلقة O السفلية 25. غطاء الطرف العلوي 33. غطاء الطرف السفلي 26. حلقة O العلوية 34. ذراع التوجيه_اليسرى 27. صامولة قفل محور الدوران 35. برغي شفة سداسي 28. محامل الدفع 57. ذراع التوجيه الأيمن

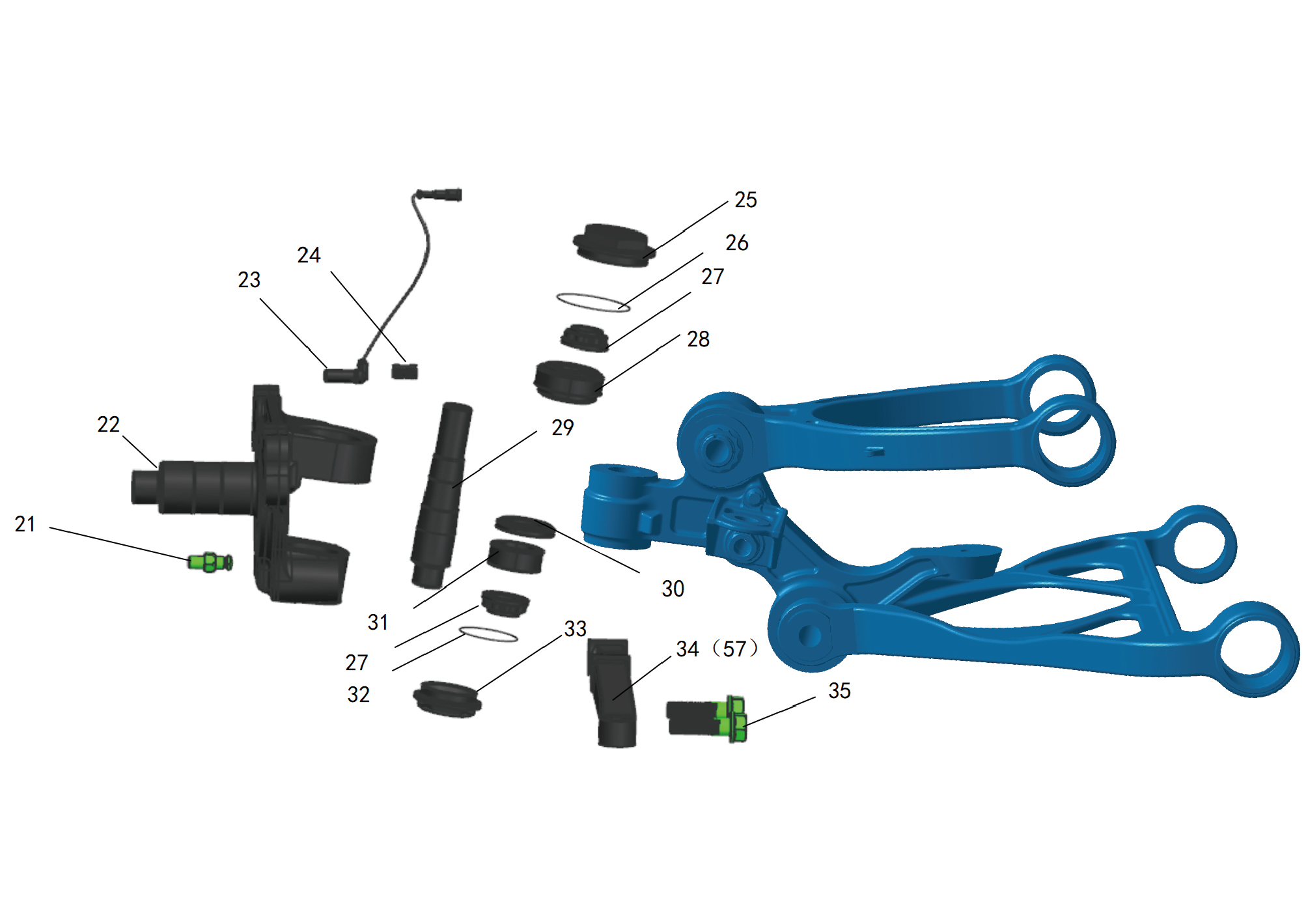

Figure p1810

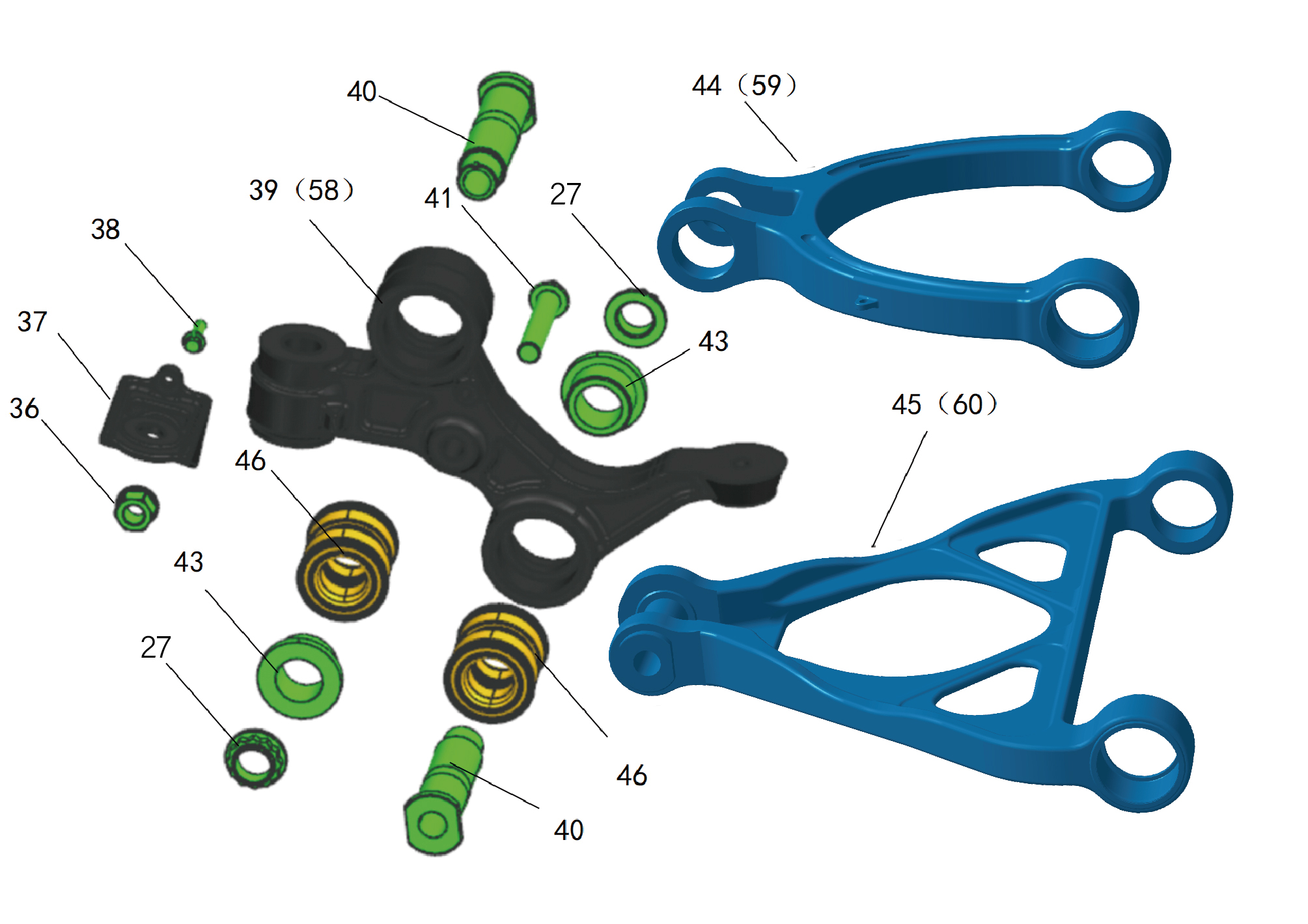

36. صامولة تثبيت دعامة قضيب المثبت 43. غسالة المحاذاة الذاتية للمحور الخارجي في مركبات الطاقة الجديدة 37. الحامل السفلي_ممتص الصدمات 44. الذراع العلوي_اليسرى 38. برغي شفة سداسي 45. مجموعة الذراع المتأرجحة - السفلي الأيسر 39. حامل مفصلة التوجيه - الأيسر 46. مجموعة المحمل الخارجية للذراع المتأرجحة في مركبات الطاقة الجديدة 40. المحور الخارجي_الذراع السفلي 58. مجموعة حامل مفصلة التوجيه اليمنى في مركبات الطاقة الجديدة 41. برغي تثبيت حامل ممتص الصدمات 59. الذراع المتأرجح - الأيمن 42. صامولة قفل محور الدوران 60. مجموعة الذراع المتأرجحة - السفلي الأيمن

Figure p1811

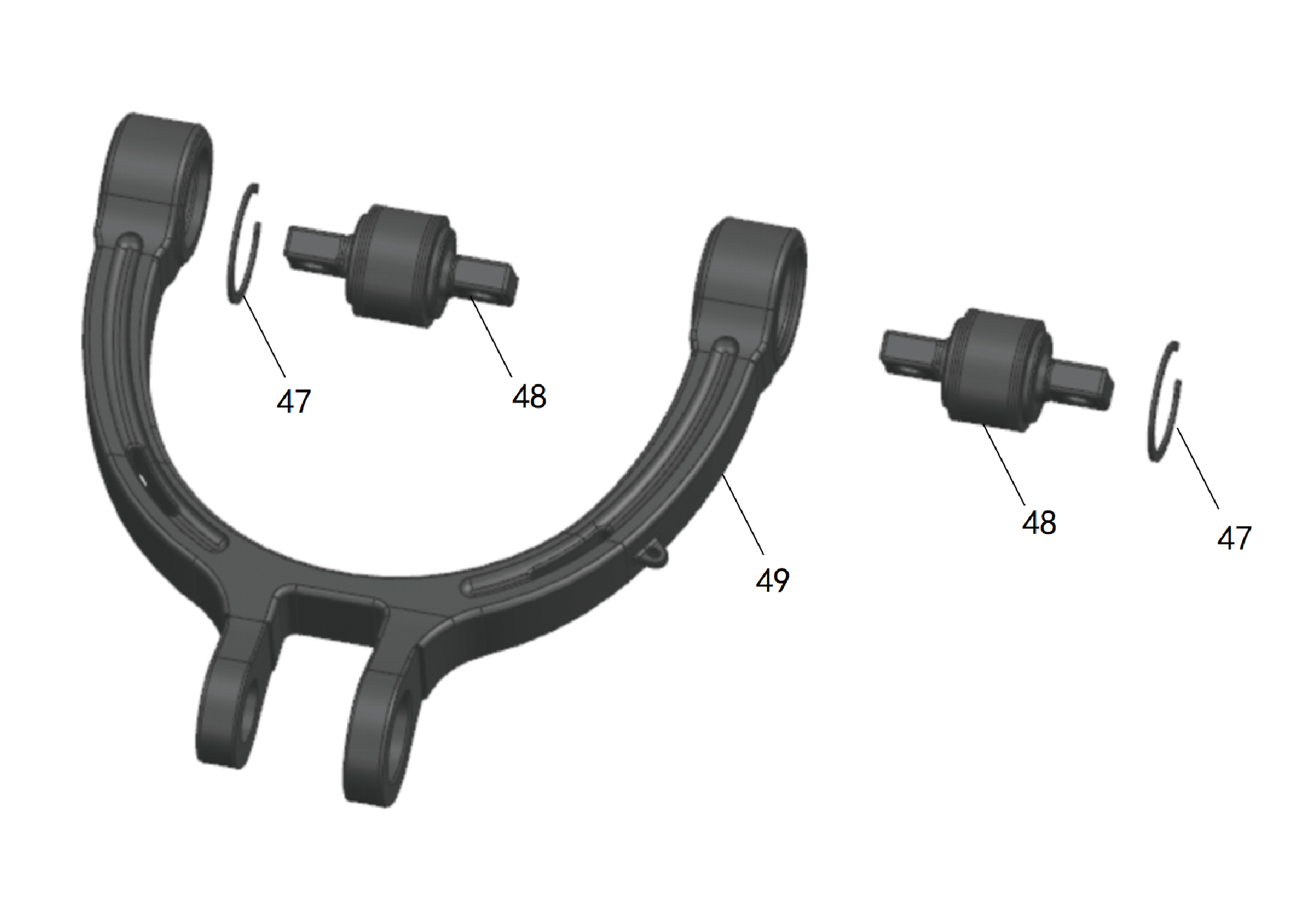

47. حلقة القفل 49. جسم الذراع المتأرجحة العلوية اليسرى في مركبات الطاقة الجديدة 48. جلبة المفصل الكروي في مركبات الطاقة الجديدة

Figure p1812

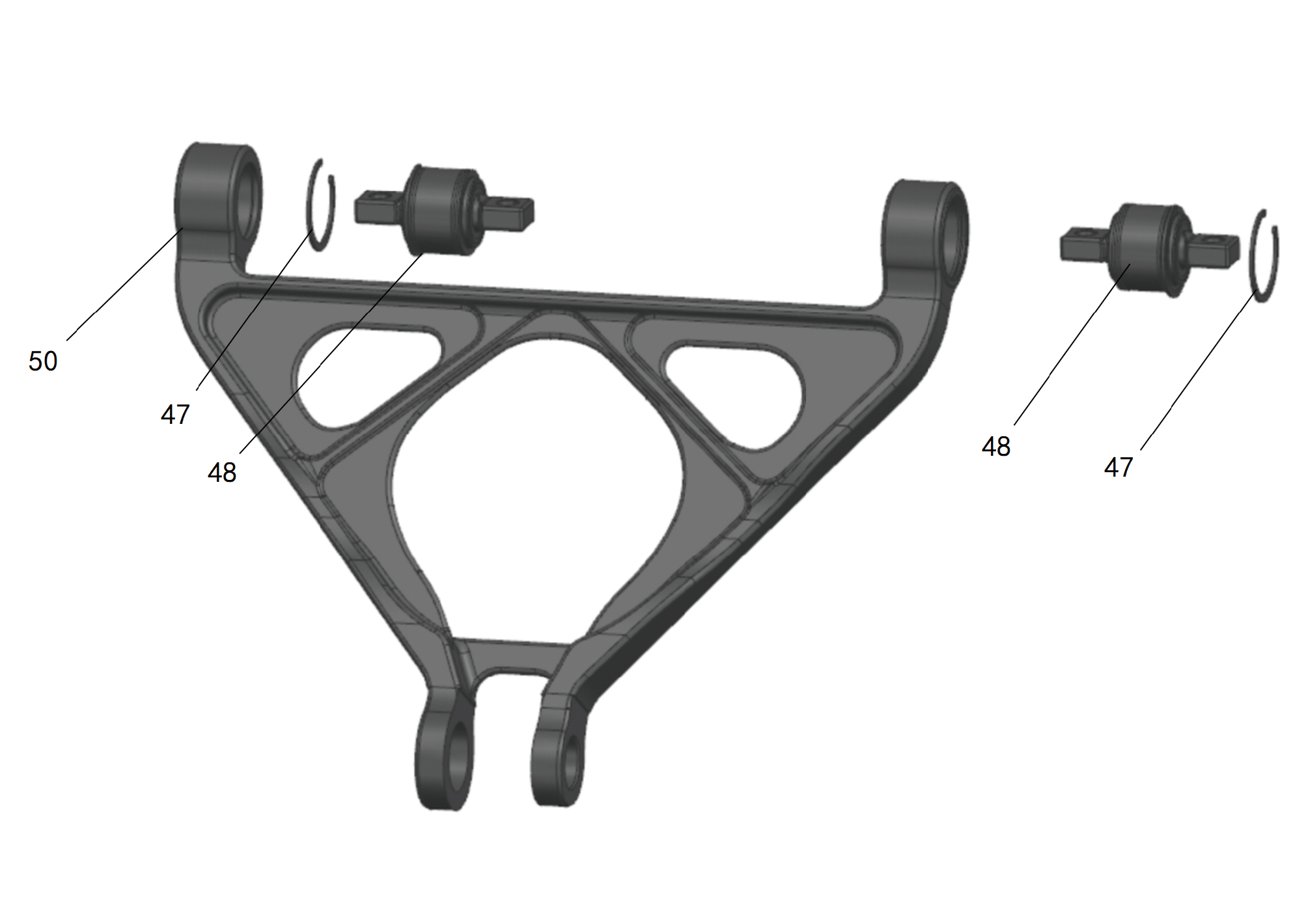

47. حلقة القفل 50. جسم الذراع المتأرجحة السفلية اليسرى في مركبات الطاقة الجديدة 48. جلبة المفصل الكروي في مركبات الطاقة الجديدة

Figure p1813

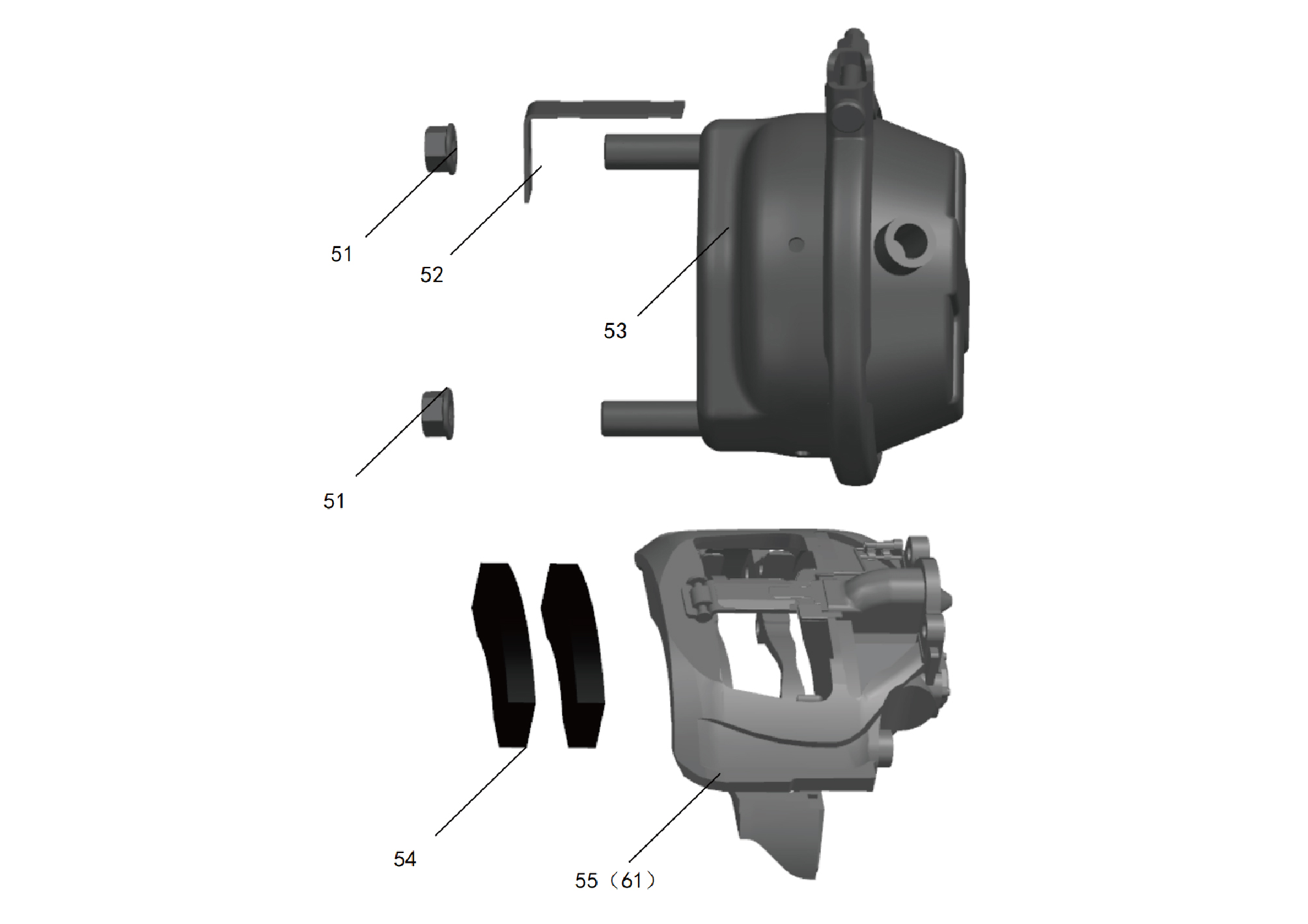

51. صامولة تثبيت غرفة الفرامل في مركبات الطاقة الجديدة 54. لوحة الاحتكاك 52. حشية غرفة الفرامل في مركبات الطاقة الجديدة 55. جسم ملقط الفرامل الأمامي الأيسر 53. جسم غرفة الفرامل في مركبات الطاقة الجديدة 61. مجموعة ملقط الفرامل - الأمامي الأيمن

Figure p1814

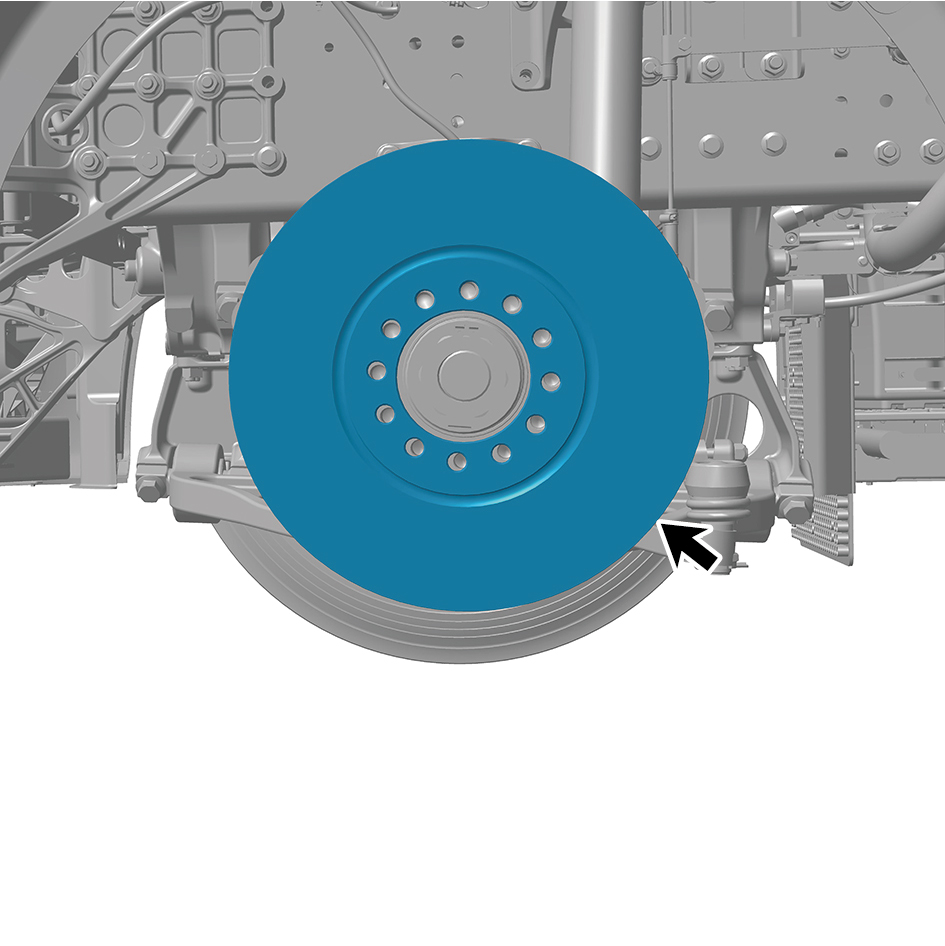

Figure p1815

8.6.3 التفكيك والتركيب

8.6.3.1 استبدال قرص الفرامل

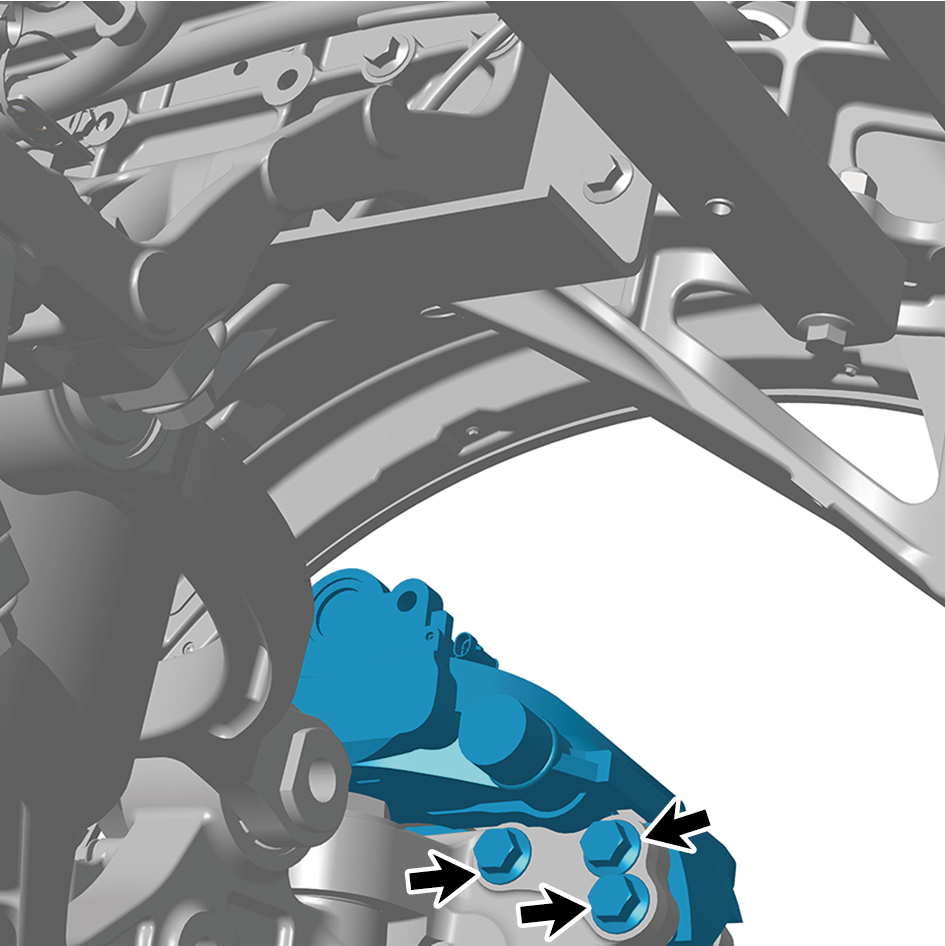

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل غرفة الفرامل (اليسرى). 8 أزل مجموعة الفرامل الأمامية اليسرى. 9 أزل مجموعة حافة المحور (اليسرى). 10 أزل قرص الفرامل (الأيسر).

تحذير
نظرًا للوزن الثقيل لقرص الفرامل (الأيسر)، يجب إزالته بمساعدة مساعد.

إجراءات التركيب

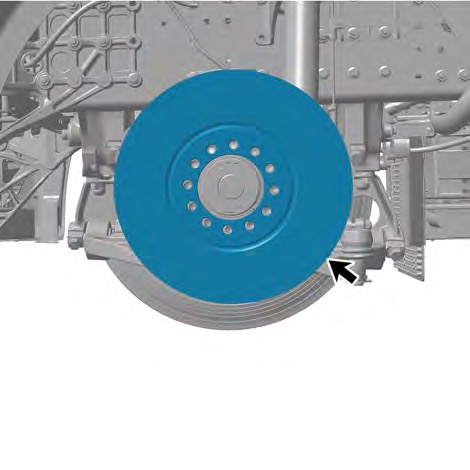

Figure p1816

1 ثبّت قرص الفرامل (الأيسر).

تحذير
نظرًا للوزن الثقيل لقرص الفرامل (الأيسر)، يجب نقله إلى موضع التركيب بمساعدة مساعد.

2 ثبّت مجموعة حافة المحور (اليسرى). 3 ثبّت مجموعة الفرامل الأمامية اليسرى. 4 ثبّت غرفة الفرامل (اليسرى). 5 ثبّت العجلة الموجهة (اليسرى). 6 اخفض مقدمة المركبة. 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

8.6.3.2 استبدال مجموعة الفرامل الأمامية اليسرى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل غرفة الفرامل (اليسرى).

8 افصل موصل أسلاك واحدًا لمجموعة الفرامل الأمامية اليسرى. 9 أزل 6 براغي تثبيت لمجموعة الفرامل الأمامية اليسرى، وأزل مجموعة الفرامل الأمامية اليسرى.

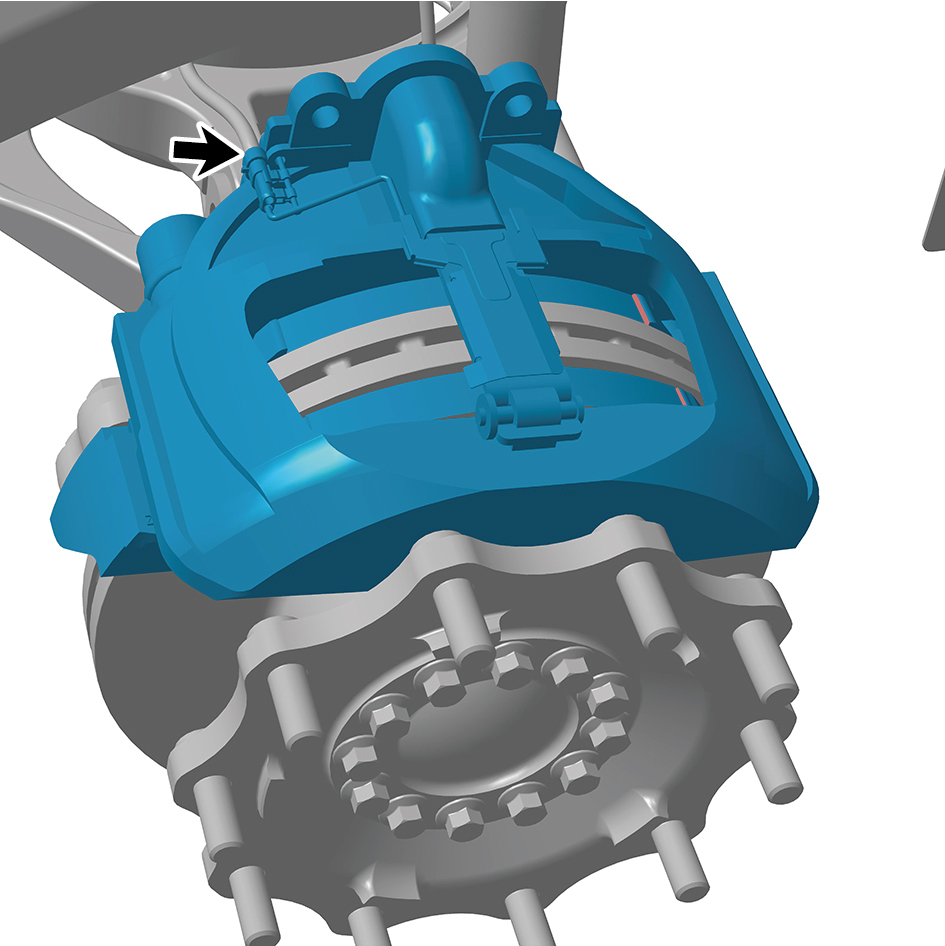

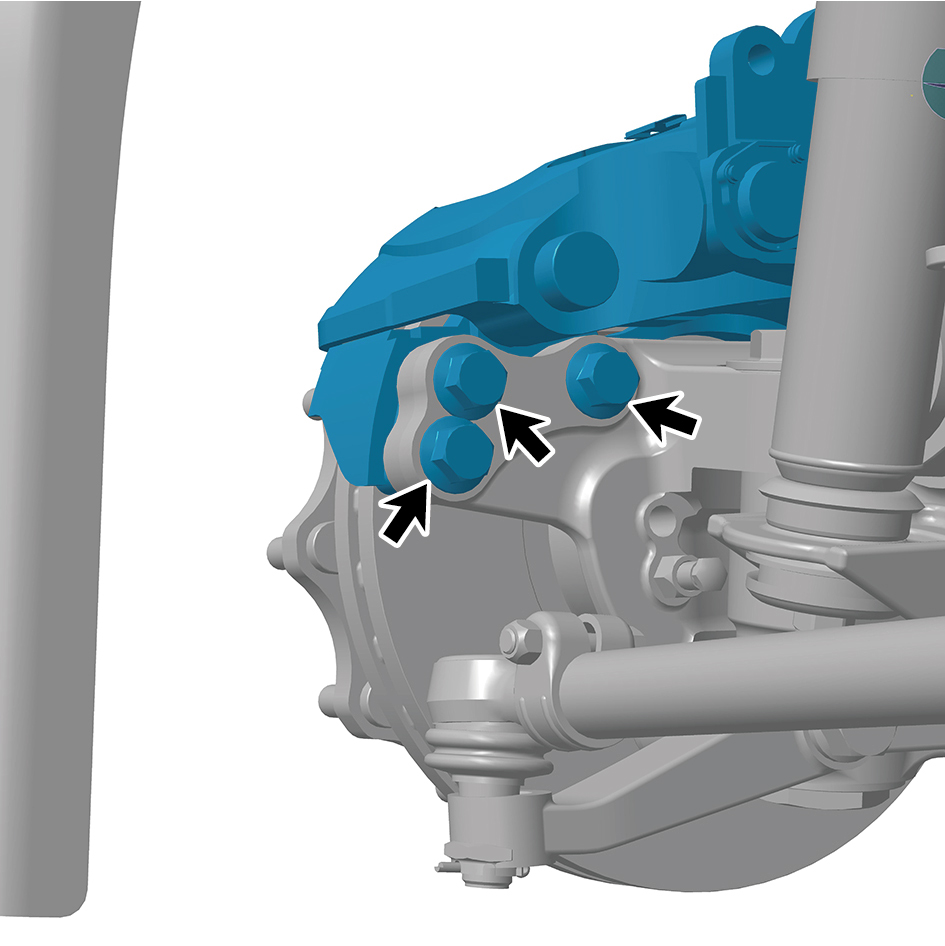

Figure p1817
Figure p1817
Figure p1817
Figure p1818
Figure p1818

إجراءات التركيب 1 انقل مجموعة الفرامل الأمامية اليسرى إلى موضع التركيب. 2 ثبّت 6 براغي تثبيت لمجموعة الفرامل الأمامية اليسرى.

عزم الربط: 406 +/- 18.5 (ft lbs)

3 صِل موصل أسلاك واحدًا لمجموعة الفرامل الأمامية اليسرى.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت غرفة الفرامل (اليسرى). 5 ثبّت العجلة الموجهة (اليسرى). 6 اخفض مقدمة المركبة. 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

8.6.3.3 استبدال لوحة الاحتكاك

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليسرى).

3 أزل دبوس تثبيت واحدًا للوحة غطاء لوحة الاحتكاك (اليسرى)، وافتح لوحة غطاء لوحة الاحتكاك (اليسرى). 4 أزل لوحة الاحتكاك (اليسرى). إجراءات التركيب

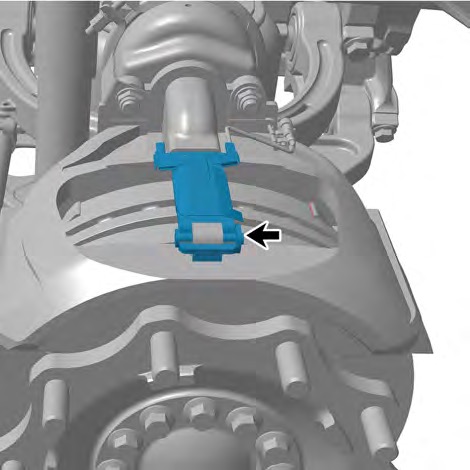

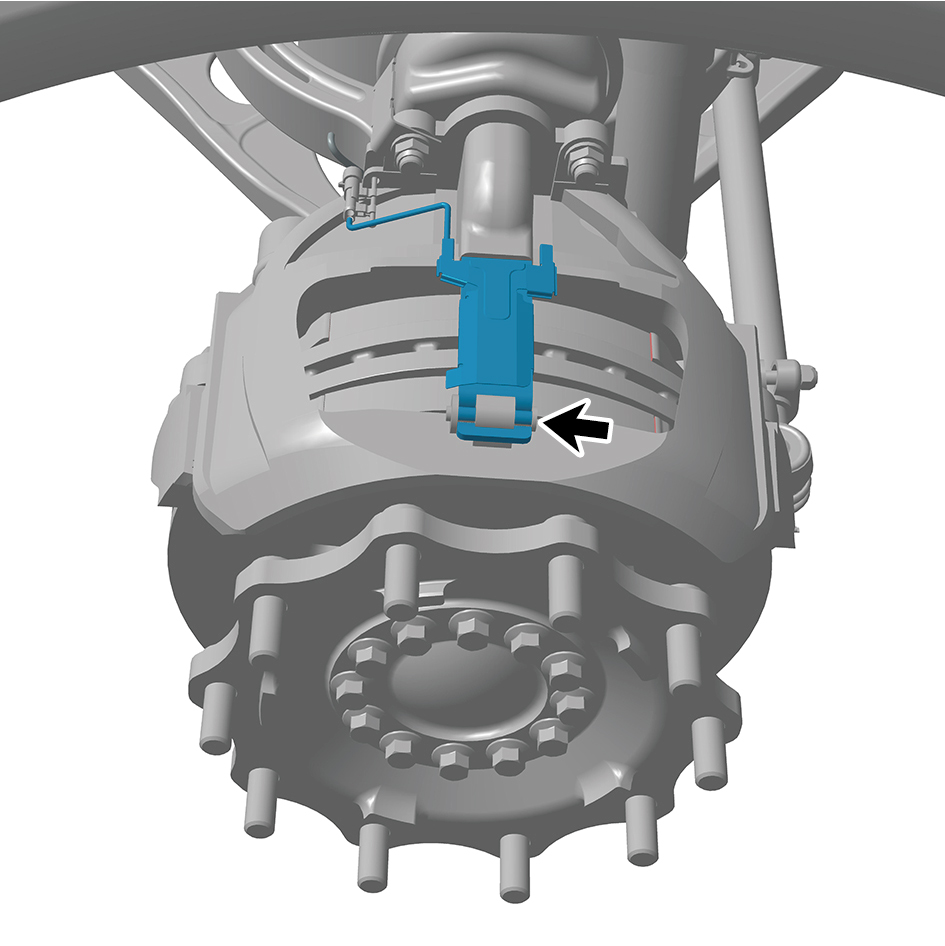

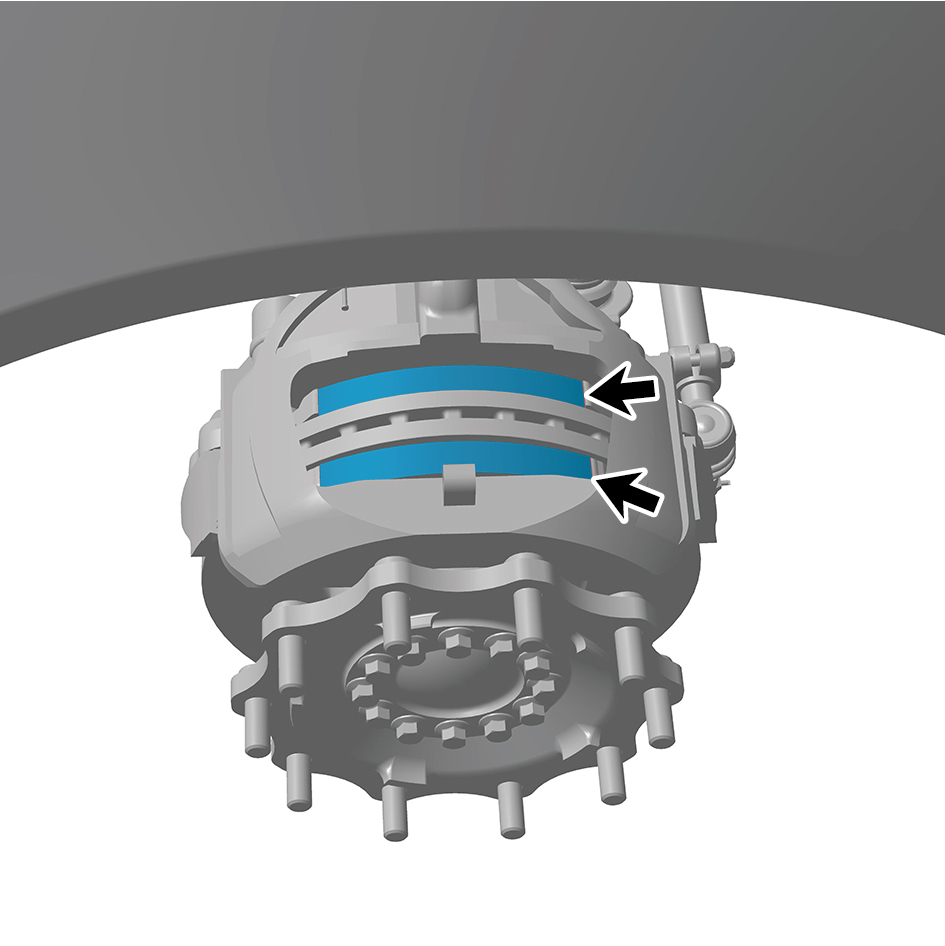

Figure p1820
Figure p1820

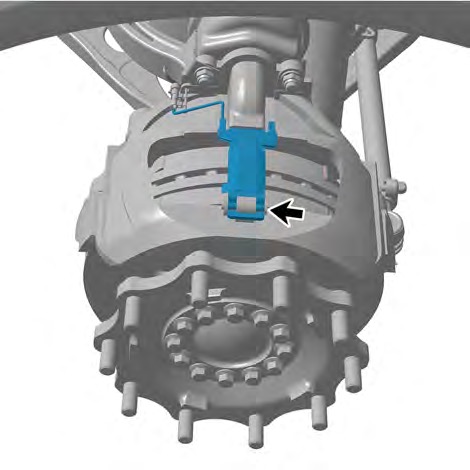

Figure p1821
Figure p1821

1 ثبّت لوحة الاحتكاك (اليسرى). 2 أغلق لوحة غطاء لوحة الاحتكاك (اليسرى)، وثبّت دبوس تثبيت واحدًا للوحة غطاء لوحة الاحتكاك (اليسرى). 3 ثبّت العجلة الموجهة (اليسرى). 4 اخفض مقدمة المركبة.

8.6.3.4 استبدال جسم الفرامل الأمامي الأيسر

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة.

6 أزل العجلة الموجهة (اليسرى). 7 أزل غرفة الفرامل (اليسرى). 8 أزل لوحة الاحتكاك (اليسرى). 9 افصل موصل أسلاك واحدًا لجسم الفرامل الأمامي الأيسر. 10 أزل 6 براغي تثبيت لجسم الفرامل الأمامي الأيسر وأزل جسم الفرامل الأمامي الأيسر.

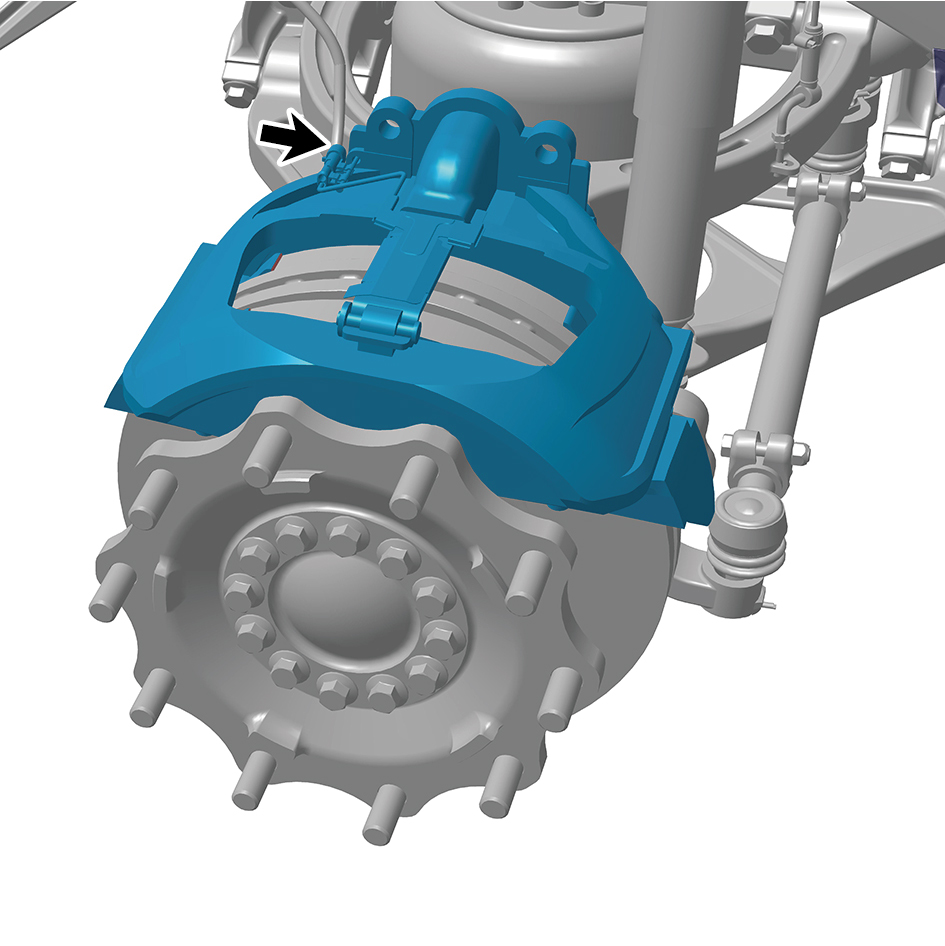

Figure p1822
Figure p1823

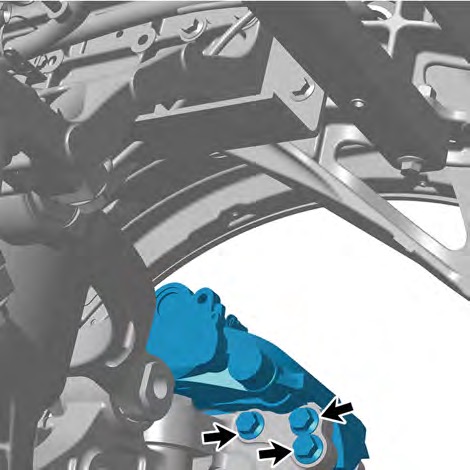

Figure p1823

إجراءات التركيب 1 انقل جسم الفرامل الأمامي الأيسر إلى موضع التركيب. 2 ثبّت 6 براغي تثبيت لجسم الفرامل الأمامي الأيسر.

عزم الربط: 405 +/- 18.5 (ft lbs)

3 صِل موصل أسلاك واحدًا لجسم الفرامل الأمامي الأيسر.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت لوحة الاحتكاك (اليسرى). 5 ثبّت مجموعة الفرامل الأمامية اليسرى. 6 ثبّت غرفة الفرامل (اليسرى). 7 ثبّت العجلة الموجهة (اليسرى). 8 اخفض مقدمة المركبة. 9 صِل الكابل السالب للبطارية. 10 أغلق لوحة الغطاء الأمامي القابل للطي. 11 أغلق الباب.

8.6.3.5 استبدال وحدة محمل المحور

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب.

3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل غرفة الفرامل (اليسرى). 8 أزل مجموعة الفرامل الأمامية اليسرى. 9 أزل مجموعة حافة المحور (اليسرى). 10 أزل قرص الفرامل (الأيسر). 11 أزل حلقة التثبيت. 12 أزل صامولة قفل واحدة لوحدة محمل المحور (اليسرى). 13 أزل وحدة محمل المحور (اليسرى). إجراءات التركيب

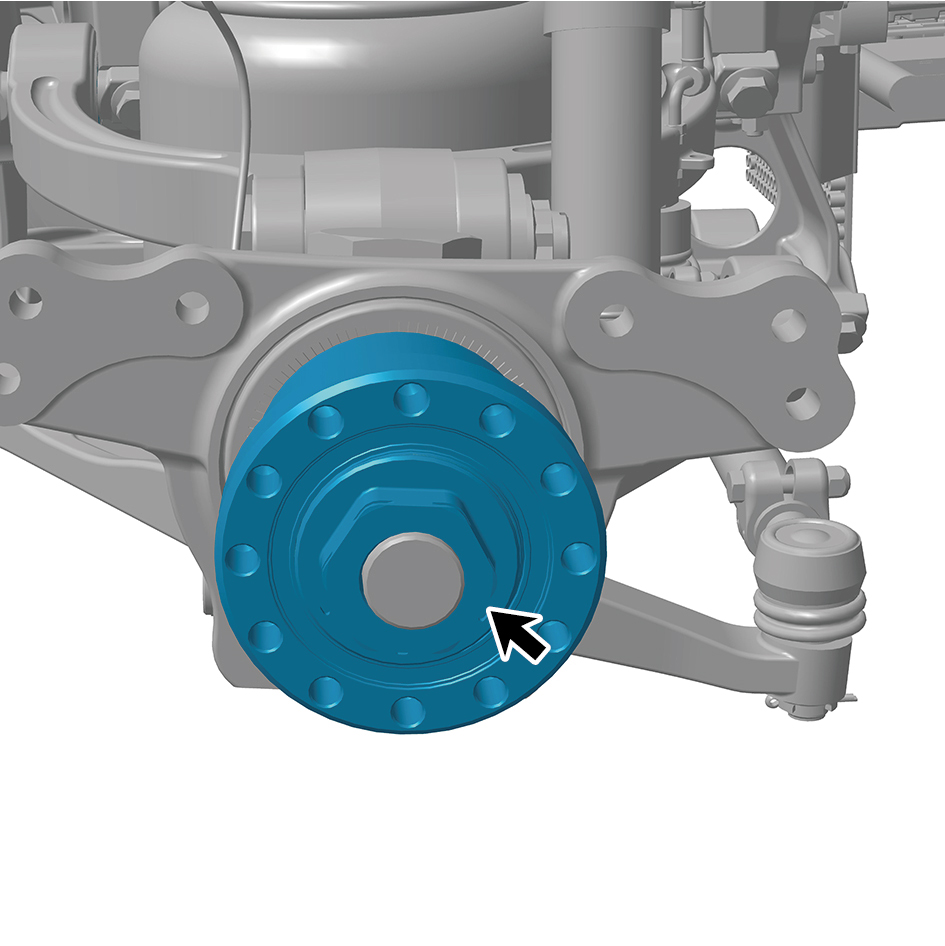

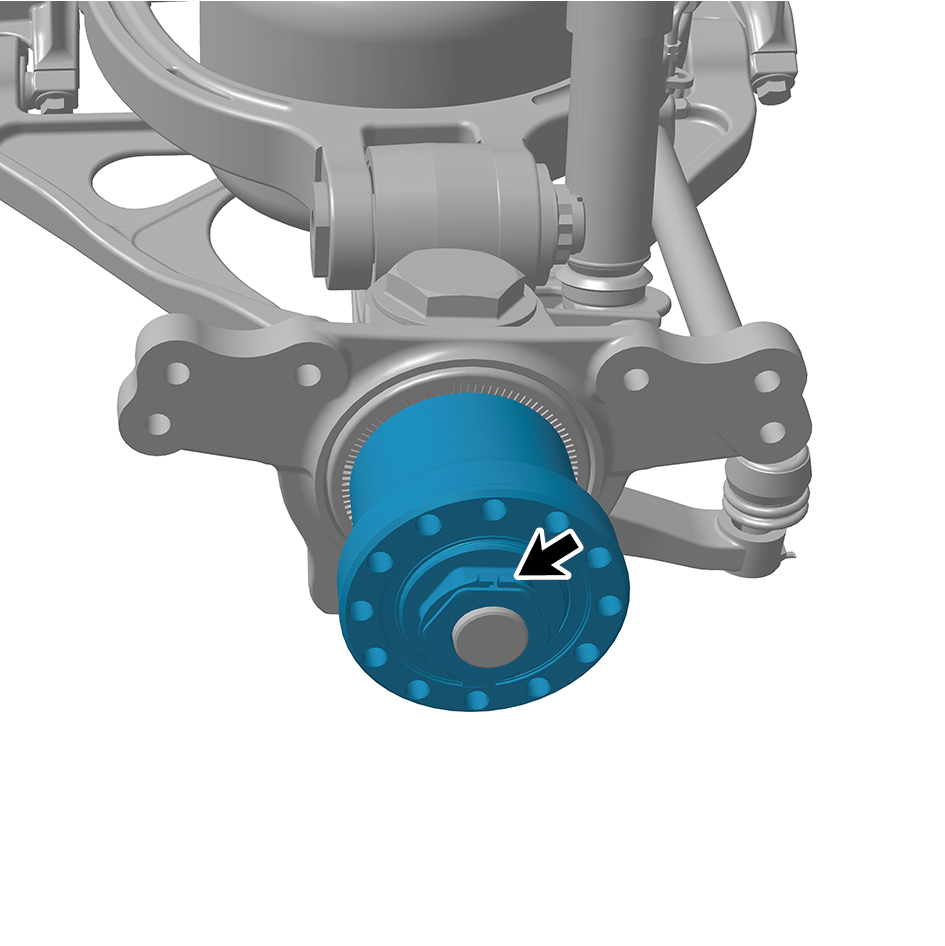

Figure p1825
Figure p1825
Figure p1826
Figure p1826

1 انقل وحدة محمل المحور (اليسرى) إلى موضع التركيب. 2 ثبّت صامولة قفل واحدة لوحدة محمل المحور (اليسرى).

عزم الربط: 442.5 +/- 37 (ft lbs)

3 ثبّت حلقة التثبيت. 4 ثبّت قرص الفرامل (الأيسر). 5 ثبّت مجموعة حافة المحور (اليسرى). 6 ثبّت مجموعة الفرامل الأمامية اليسرى. 7 ثبّت غرفة الفرامل (اليسرى). 8 ثبّت العجلة الموجهة (اليسرى). 9 اخفض مقدمة المركبة. 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 12 أغلق الباب.

8.6.3.6 استبدال مفصلة التوجيه

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل غرفة الفرامل (اليسرى). 8 أزل مجموعة الفرامل الأمامية اليسرى. 9 أزل مجموعة حافة المحور (اليسرى). 10 أزل قرص الفرامل (الأيسر). 11 أزل وحدة محمل المحور (اليسرى). 12 أزل ذراع التوجيه الأيسر. 13 أزل مستشعر ABS. 14 أزل غطاء الطرف العلوي.

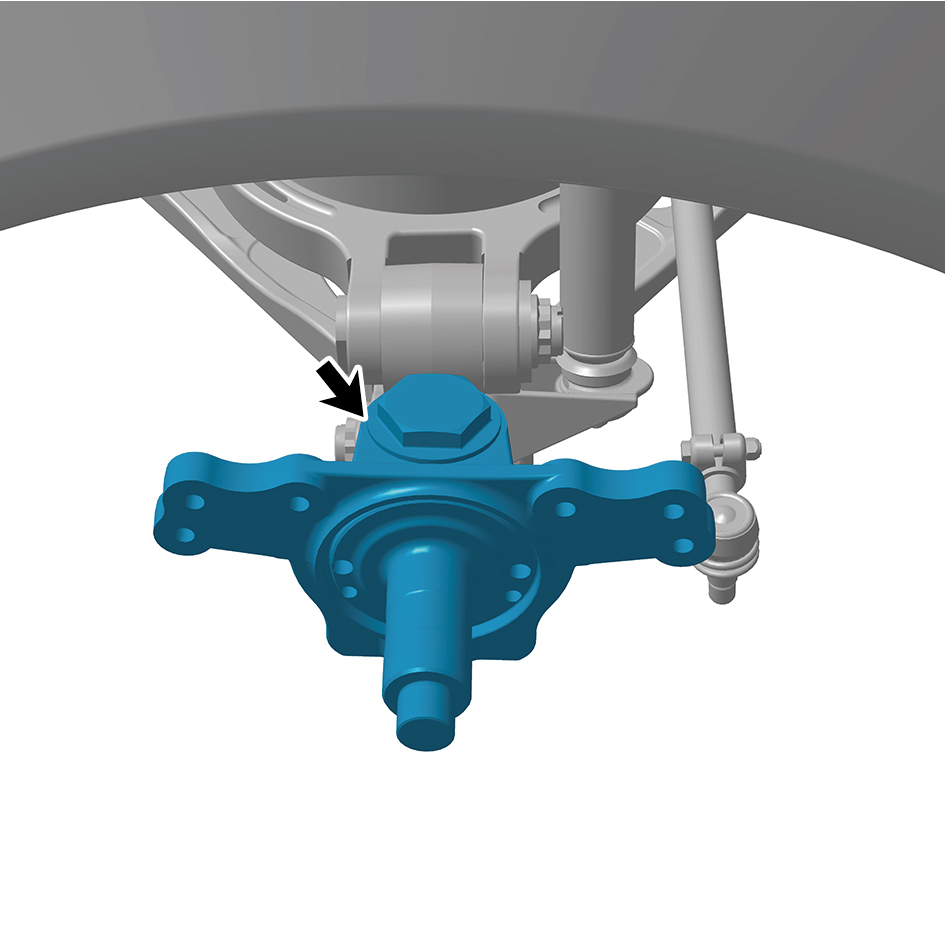

Figure p1827

15 أزل غطاء الطرف السفلي. 16 أزل صامولة تثبيت واحدة في الطرف العلوي لمفصلة التوجيه (اليسرى). 17 أزل صامولة تثبيت واحدة في الطرف السفلي لمفصلة التوجيه (اليسرى).

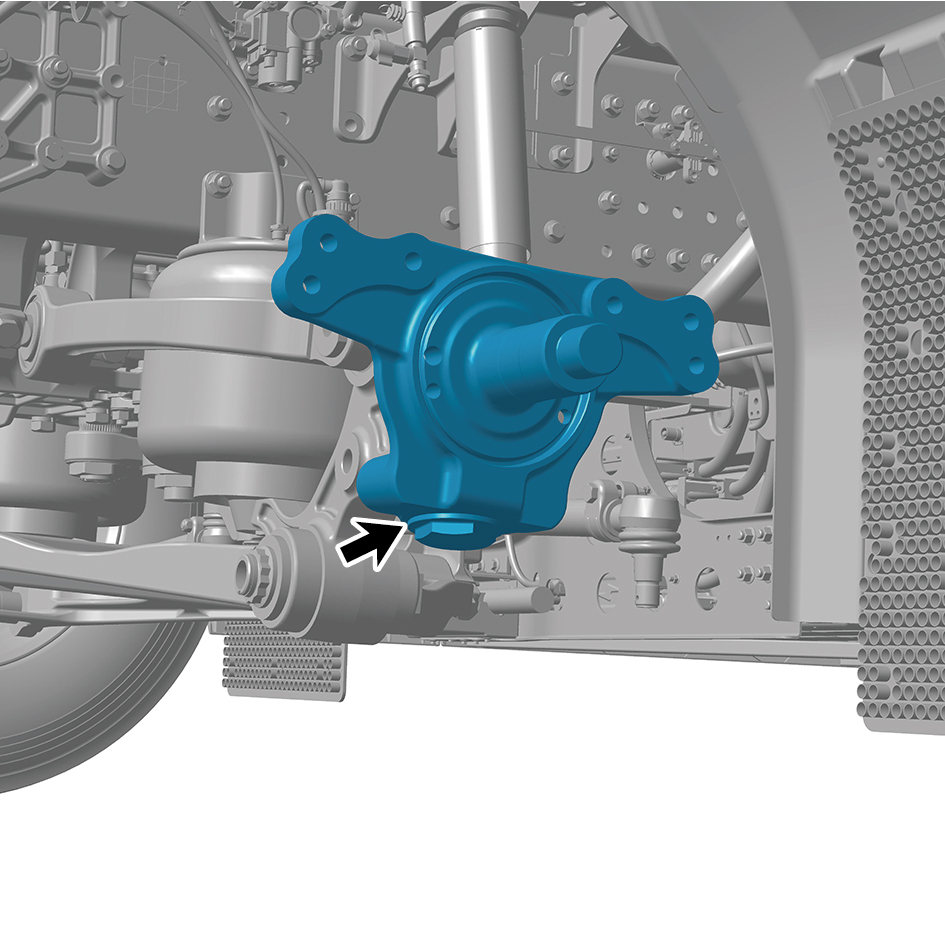

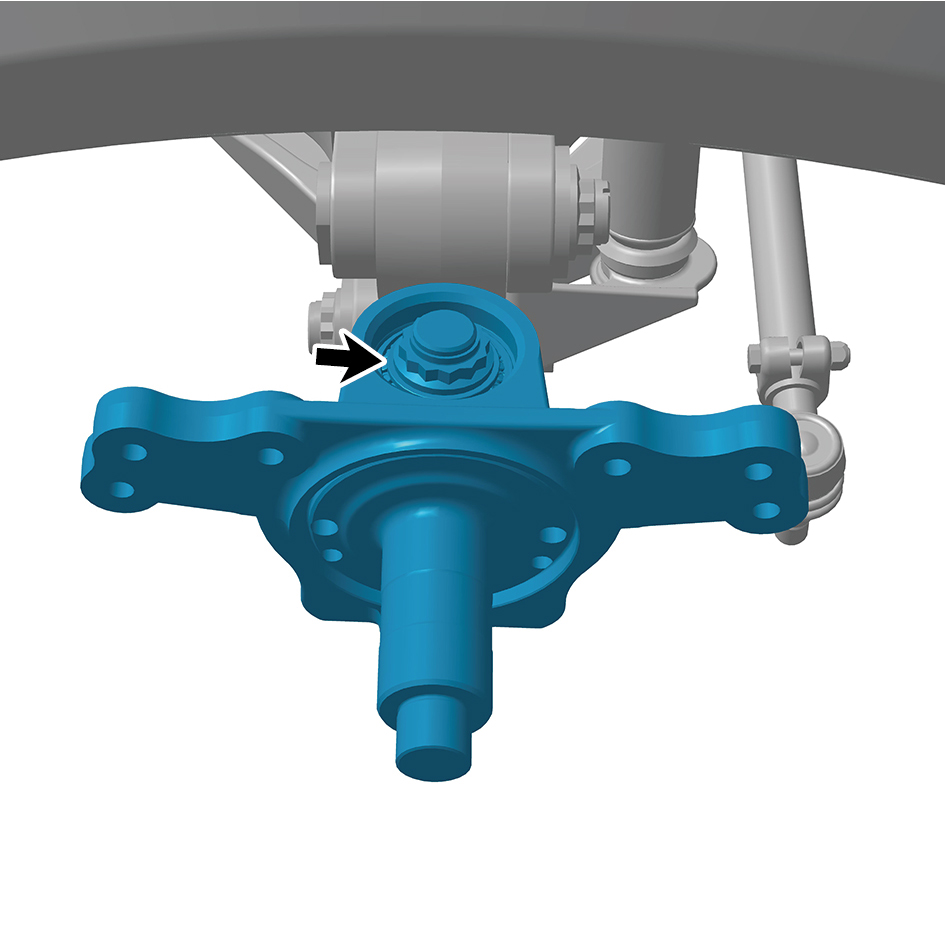

Figure p1828
Figure p1828
Figure p1828

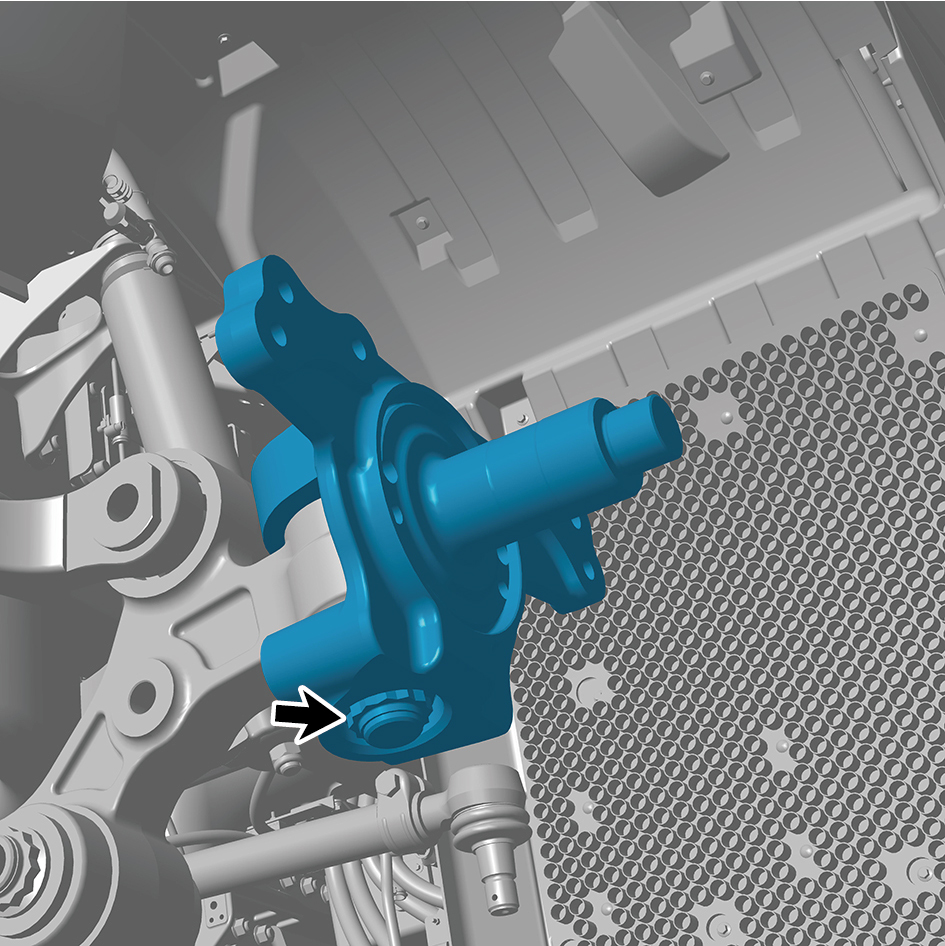

Figure p1829

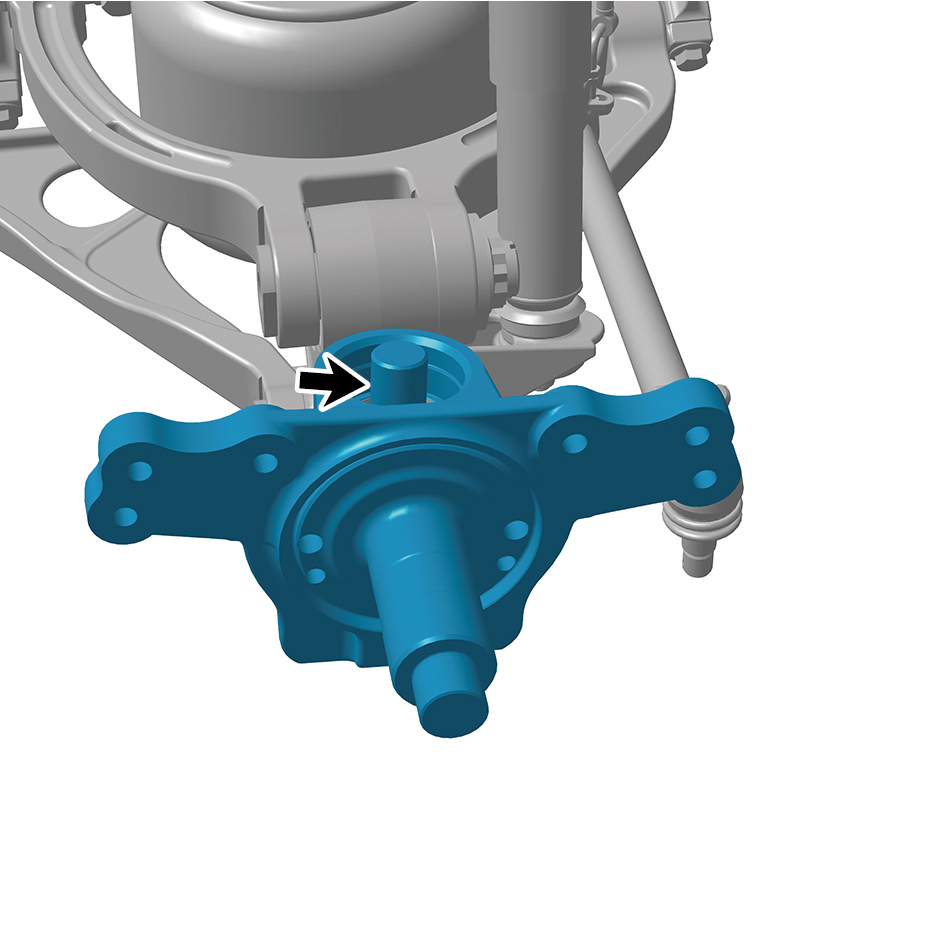

18 أزل محور الدوران. 19 أزل مفصلة التوجيه (اليسرى) وحلقة الختم. إجراءات التركيب 1 اضغط محمل الدفع والمحمل المشترك في فتحة مفصلة التوجيه، ثم ثبّت حلقة الختم في مفصلة التوجيه. 2 ثبّت محور الدوران ووصّل حامل مفصلة التوجيه.

Figure p1829
Figure p1844
Figure p1844
Figure p1844
Figure p1830
Figure p1830
Figure p1830

3 ثبّت صامولة تثبيت واحدة في الطرف العلوي لمفصلة التوجيه (اليسرى).

عزم الربط: 590 +/- 37 (ft lbs)

4 ثبّت صامولة تثبيت واحدة في الطرف السفلي لمفصلة التوجيه (اليسرى).

عزم الربط: 59 +/- 7.5 (ft lbs)

5 ثبّت غطاء الطرف السفلي.

عزم الربط: 147.5 +/- 14.75 (ft lbs)
Figure p1845
Figure p1831

6 ثبّت غطاء الطرف العلوي.

عزم الربط: 147.5 +/- 14.75 (ft lbs)

7 ثبّت مستشعر ABS. 8 ثبّت ذراع التوجيه الأيسر. 9 ثبّت وحدة محمل المحور (اليسرى). 10 ثبّت قرص الفرامل (الأيسر). 11 ثبّت مجموعة حافة المحور (اليسرى). 12 ثبّت مجموعة الفرامل الأمامية اليسرى. 13 ثبّت غرفة الفرامل (اليسرى). 14 ثبّت العجلة الموجهة (اليسرى). 15 اخفض مقدمة المركبة. 16 صِل الكابل السالب للبطارية. 17 أغلق لوحة الغطاء الأمامي القابل للطي. 18 أغلق الباب.

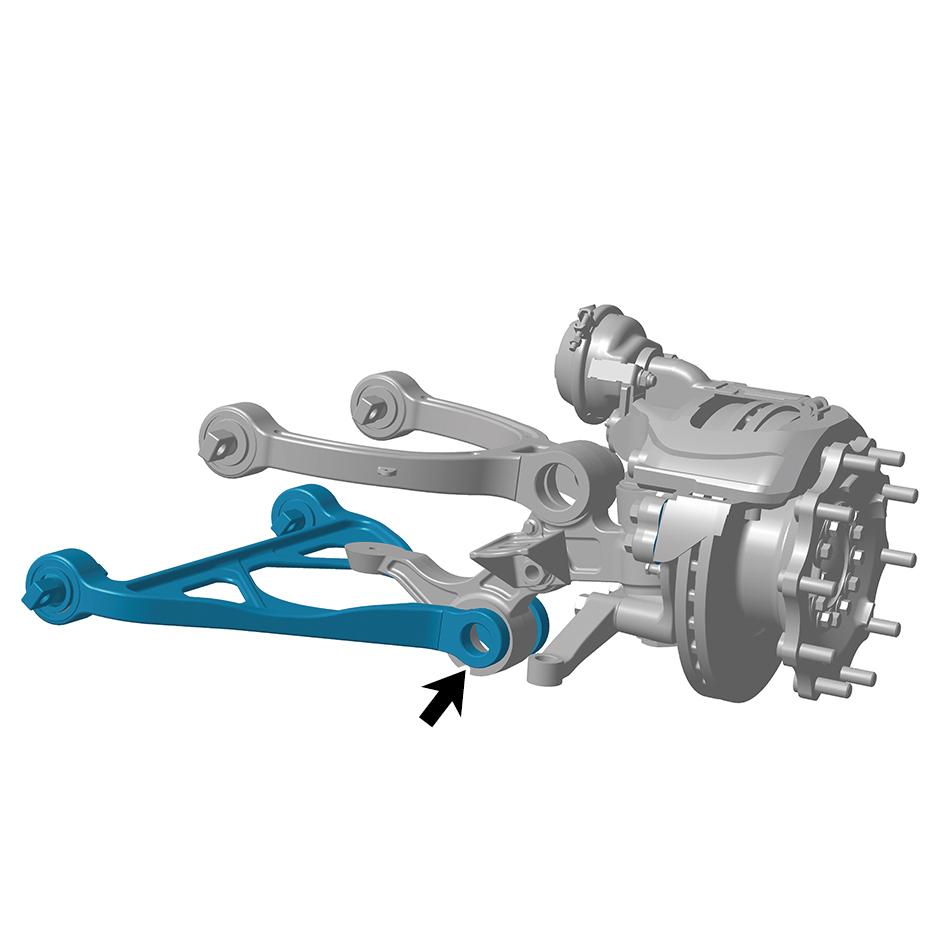

8.6.3.7 استبدال مجموعة الذراع المتأرجحة السفلية اليسرى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل لوحة التركيب العلوية اليسرى للنابض الأمامي.

8 أزل مجموعة مستشعر الضغط. 9 أزل مجموعة النابض الهوائي الأمامي (اليسرى). 10 أزل غرفة الفرامل (اليسرى). 11 أزل مجموعة ممتص الصدمات الأمامي (الأيسر). 12 أزل مجموعة طرف العجلة الأمامية اليسرى. 13 أزل المحور الخارجي للذراع المتأرجحة (الأيسر). 14 أزل مجموعة الذراع المتأرجحة السفلية اليسرى. إجراءات التركيب 1 ثبّت مجموعة الذراع المتأرجحة السفلية اليسرى. 2 ثبّت المحور الخارجي للذراع المتأرجحة (الأيسر). 3 ثبّت مجموعة طرف العجلة الأمامية اليسرى. 4 ثبّت مجموعة ممتص الصدمات الأمامي (الأيسر). 5 ثبّت غرفة الفرامل (اليسرى). 6 ثبّت مجموعة النابض الهوائي الأمامي (اليسرى).

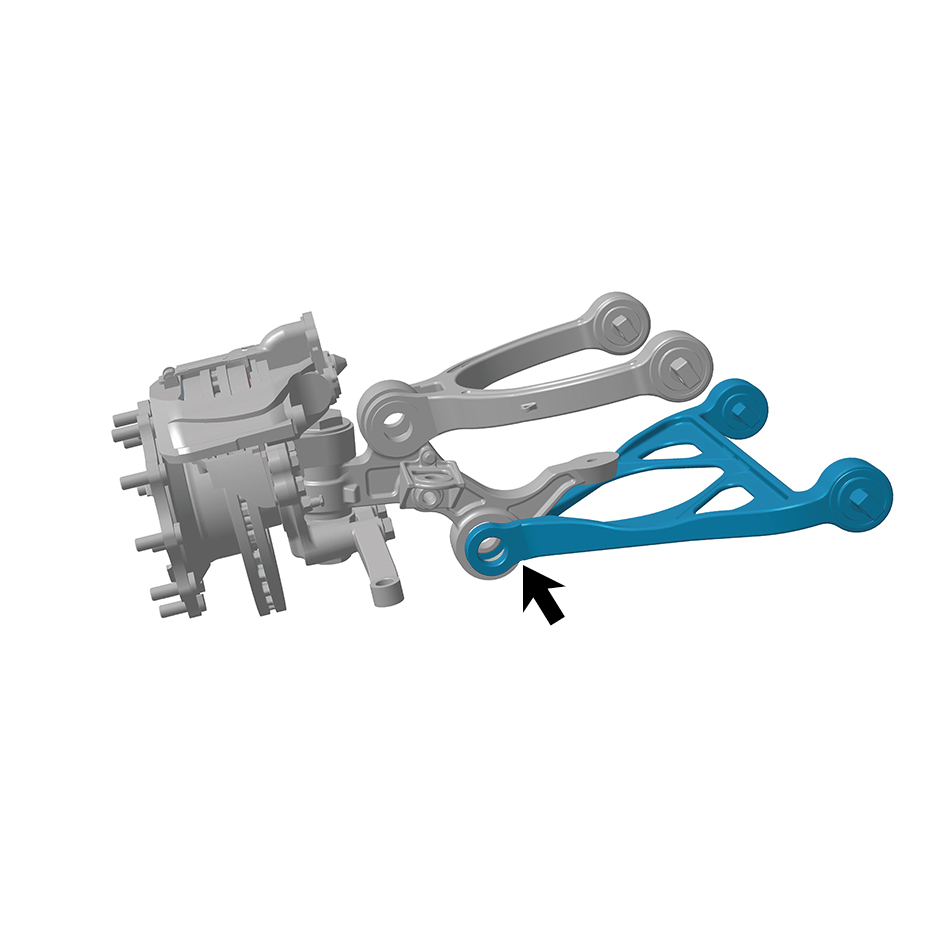

Figure p1832

7 ثبّت مجموعة مستشعر الضغط. 8 ثبّت لوحة التركيب العلوية اليسرى للنابض الأمامي. 9 ثبّت العجلة الموجهة (اليسرى). 10 اخفض مقدمة المركبة. 11 صِل الكابل السالب للبطارية. 12 أغلق لوحة الغطاء الأمامي القابل للطي. 13 أغلق الباب.

Figure p1833

8.6.3.8 استبدال مجموعة الذراع المتأرجحة السفلية اليمنى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل لوحة التركيب العلوية اليمنى للنابض الأمامي. 8 أزل مجموعة النابض الهوائي الأمامي (اليمنى). 9 أزل غرفة الفرامل (اليمنى). 10 أزل مجموعة ممتص الصدمات الأمامي (الأيمن). 11 أزل مجموعة طرف العجلة الأمامية اليمنى. 12 أزل المحور الخارجي للذراع المتأرجحة (الأيمن). 13 أزل مجموعة الذراع المتأرجحة السفلية اليمنى.

Figure p1834

إجراءات التركيب 1 ثبّت مجموعة الذراع المتأرجحة السفلية اليمنى. 2 ثبّت المحور الخارجي للذراع المتأرجحة (الأيمن). 3 ثبّت مجموعة طرف العجلة الأمامية اليمنى. 4 ثبّت مجموعة ممتص الصدمات الأمامي (الأيمن). 5 ثبّت غرفة الفرامل (اليمنى). 6 ثبّت مجموعة النابض الهوائي الأمامي (اليمنى). 7 ثبّت لوحة التركيب العلوية اليمنى للنابض الأمامي. 8 ثبّت العجلة الموجهة (اليمنى). 9 اخفض مقدمة المركبة. 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 12 أغلق الباب.

8.6.3.9 استبدال غرفة الفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 ارفع مقدمة المركبة بالرافعة. 3 أزل العجلة الموجهة (اليسرى).

4 افصل أنبوب هواء واحدًا لغرفة الفرامل (اليسرى). 5 أزل صامولتي تثبيت لغرفة الفرامل (اليسرى). 6 أزل غرفة الفرامل (اليسرى). إجراءات التركيب

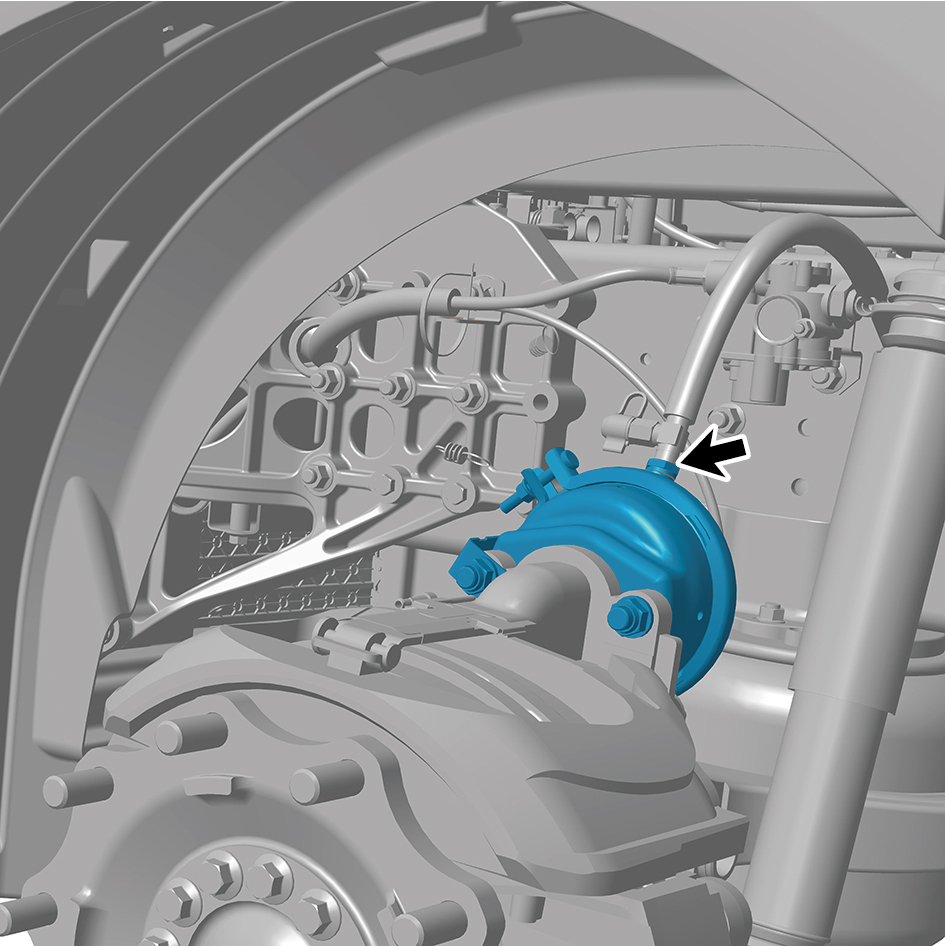

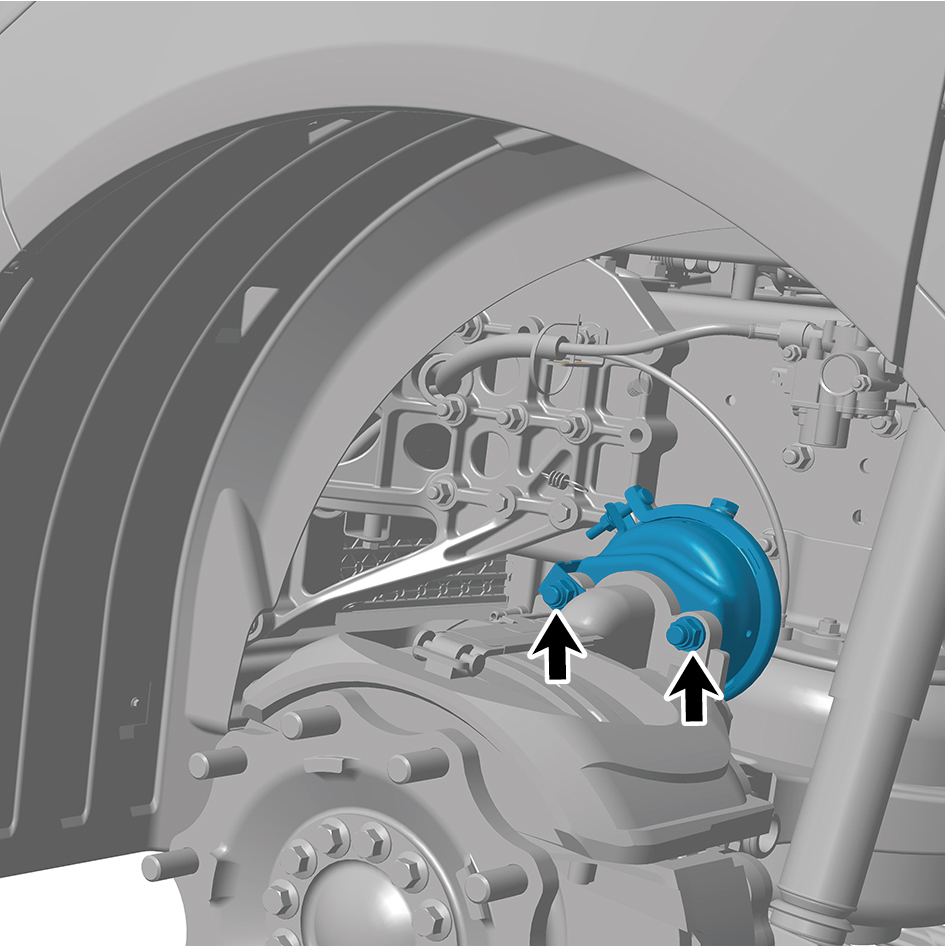

Figure p1835
Figure p1835

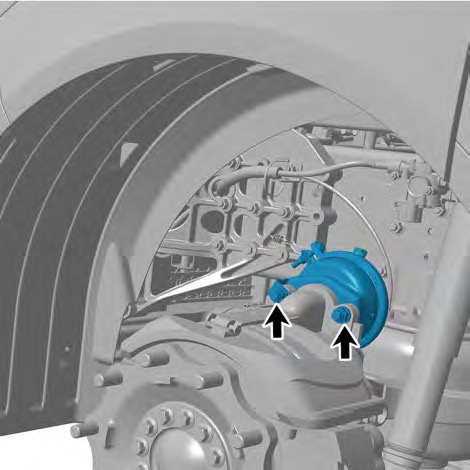

Figure p1836
Figure p1836

1 انقل غرفة الفرامل (اليسرى) إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لغرفة الفرامل (اليسرى).

عزم الربط: 133 +/- 7.5 (ft lbs)

3 صِل أنبوب هواء واحدًا لغرفة الفرامل (اليسرى). 4 ثبّت العجلة الموجهة (اليسرى). 5 اخفض مقدمة المركبة.

8.6.3.10 استبدال مجموعة الذراع المتأرجحة العلوية اليسرى

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل لوحة التركيب العلوية اليسرى للنابض الأمامي. 8 أزل مجموعة مستشعر الضغط. 9 أزل مجموعة النابض الهوائي الأمامي (اليسرى). 10 أزل غرفة الفرامل (اليسرى). 11 أزل مجموعة ممتص الصدمات الأمامي (الأيسر). 12 أزل مجموعة طرف العجلة الأمامية اليسرى. 13 أزل المحور الخارجي للذراع المتأرجحة (الأيسر). 14 أزل مجموعة الذراع المتأرجحة العلوية اليسرى. إجراءات التركيب 1 ثبّت مجموعة الذراع المتأرجحة العلوية اليسرى. 2 ثبّت المحور الخارجي للذراع المتأرجحة (الأيسر). 3 ثبّت مجموعة طرف العجلة الأمامية اليسرى.

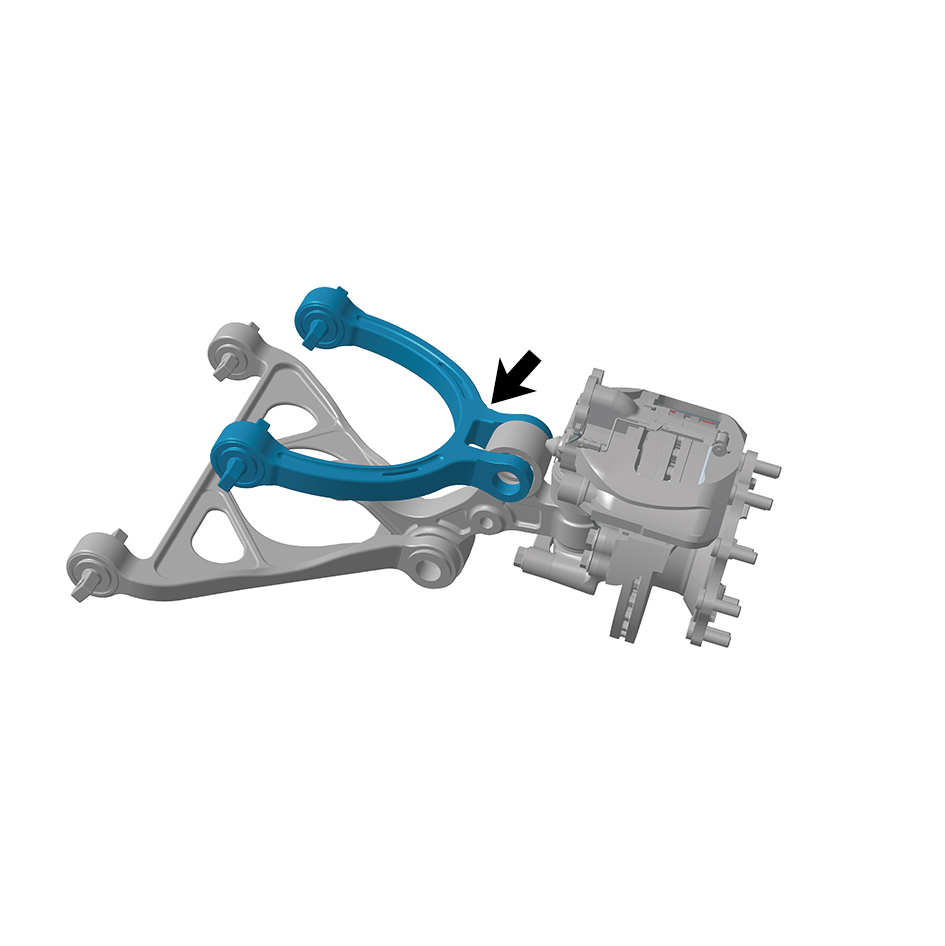

Figure p1837

4 ثبّت مجموعة ممتص الصدمات الأمامي (الأيسر). 5 ثبّت غرفة الفرامل (اليسرى). 6 ثبّت مجموعة النابض الهوائي الأمامي (اليسرى). 7 ثبّت مجموعة مستشعر الضغط. 8 ثبّت لوحة التركيب العلوية اليسرى للنابض الأمامي. 9 ثبّت العجلة الموجهة (اليسرى). 10 اخفض مقدمة المركبة. 11 صِل الكابل السالب للبطارية. 12 أغلق لوحة الغطاء الأمامي القابل للطي. 13 أغلق الباب.

تحذير
بعد استبدال الجزء، من الضروري إجراء ضبط محاذاة العجلات الأربع.
Figure p1838

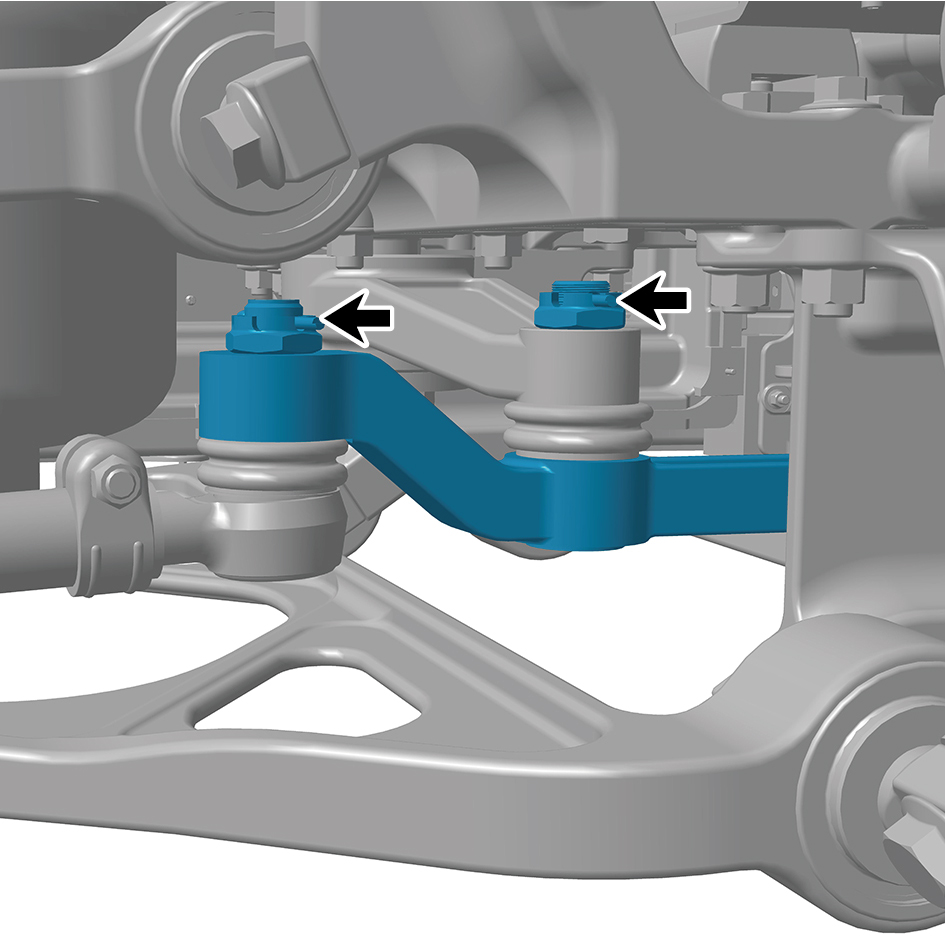

8.6.3.11 استبدال ذراع التوجيه الأيسر

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليسرى). 3 أزل دبوسًا مشقوقًا واحدًا عند التوصيل بين قضيب الربط (الأيسر) وذراع التوجيه الأيسر.

4 أزل صامولة تثبيت واحدة عند التوصيل بين قضيب الربط (الأيسر) وذراع التوجيه الأيسر لفصل قضيب الربط (الأيسر). 5 أزل برغيي تثبيت لذراع التوجيه الأيسر. 6 أزل ذراع التوجيه الأيسر. إجراءات التركيب

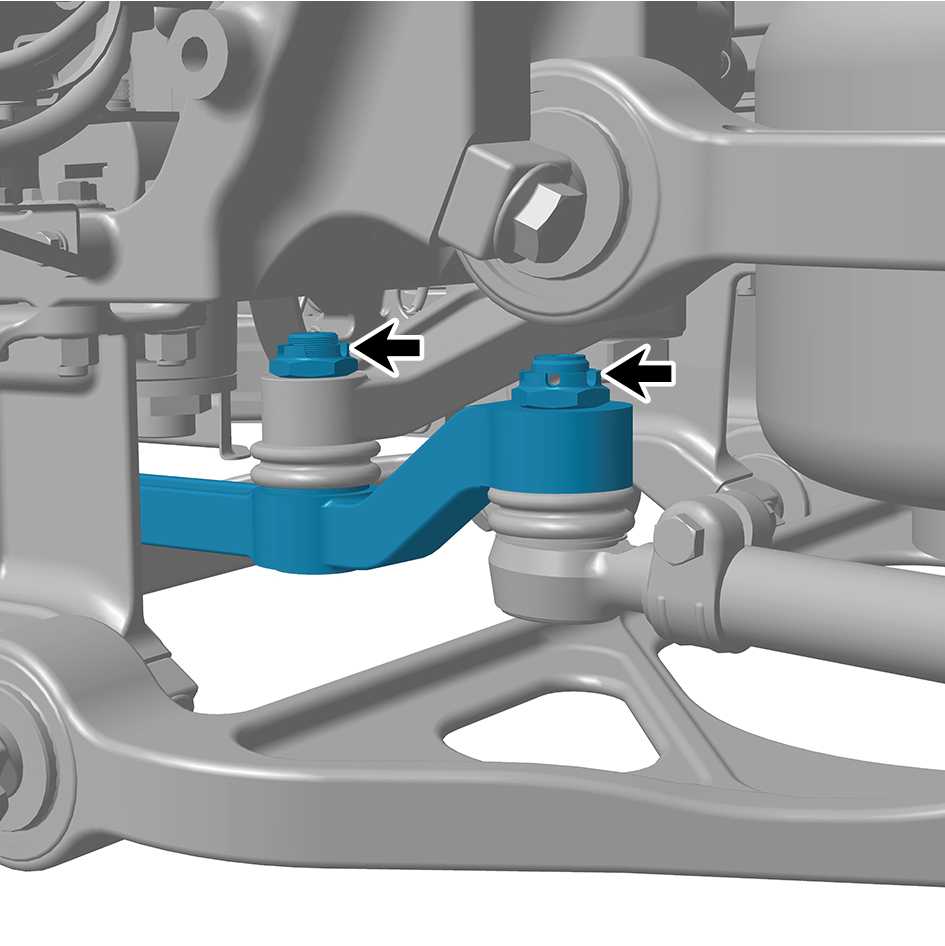

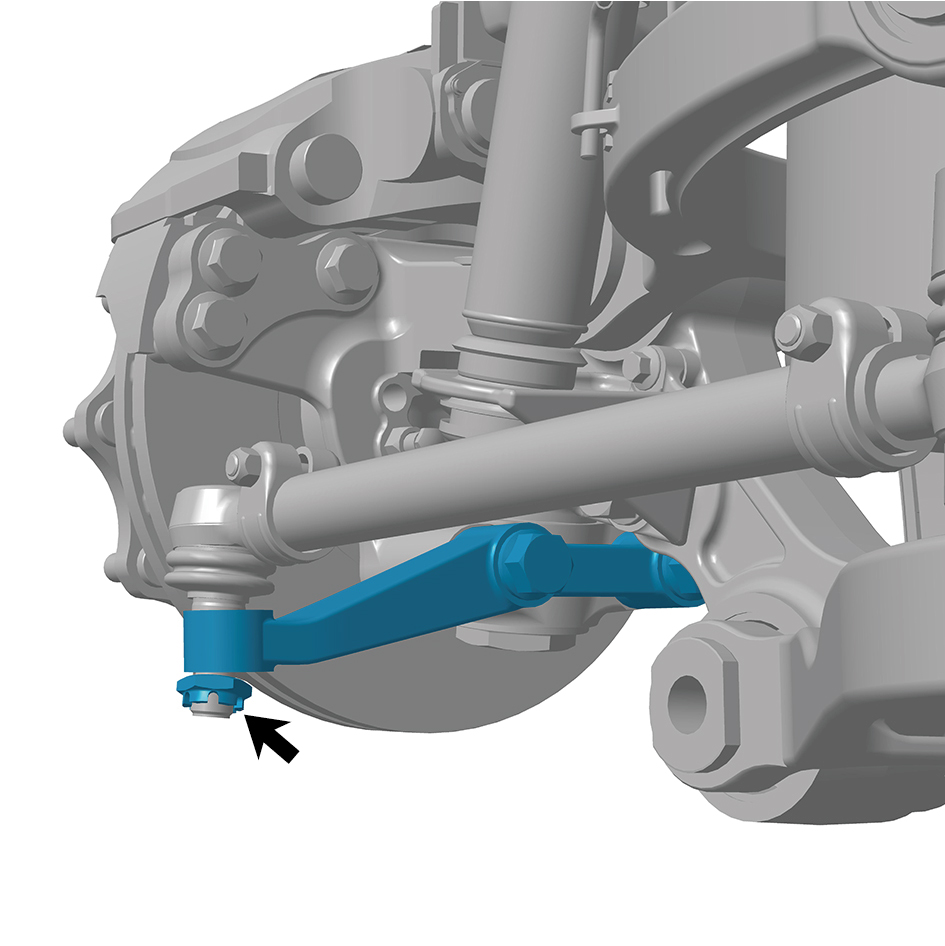

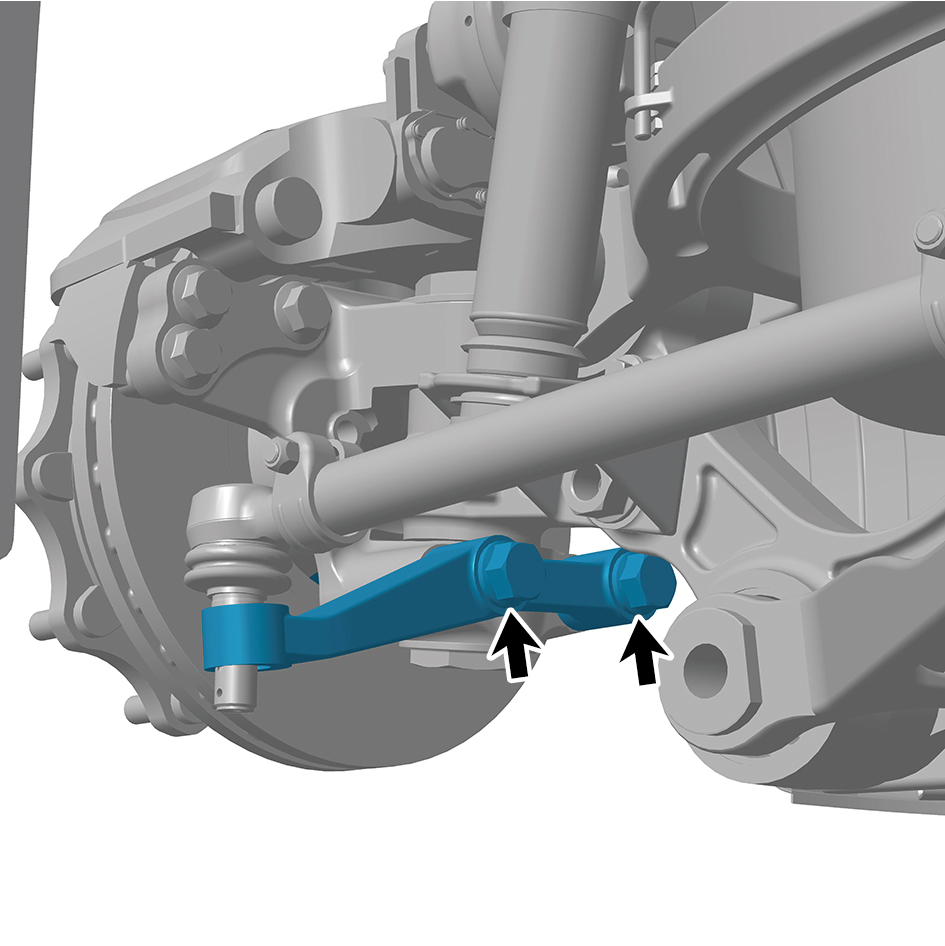

Figure p1839
Figure p1839

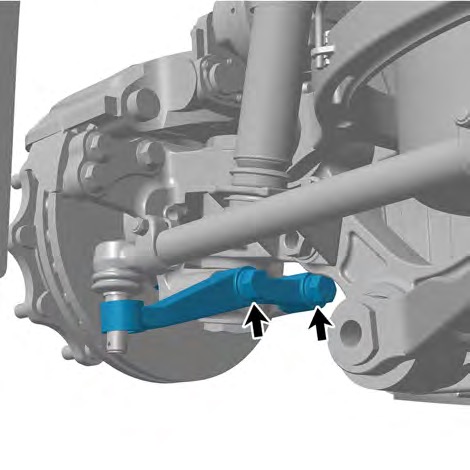

Figure p1840
Figure p1840
Figure p1840

1 انقل ذراع التوجيه الأيسر إلى موضع التركيب. 2 ثبّت برغيي تثبيت لذراع التوجيه الأيسر.

عزم الربط: 627 +/- 37 (ft lbs)

3 ثبّت صامولة تثبيت واحدة عند التوصيل بين قضيب الربط (الأيسر) وذراع التوجيه الأيسر.

عزم الربط: 254.5 +/- 11 (ft lbs)
Figure p1850

4 ثبّت دبوسًا مشقوقًا واحدًا عند التوصيل بين قضيب الربط (الأيسر) وذراع التوجيه الأيسر.

5 ثبّت العجلة الموجهة (اليسرى). 6 اخفض مقدمة المركبة.

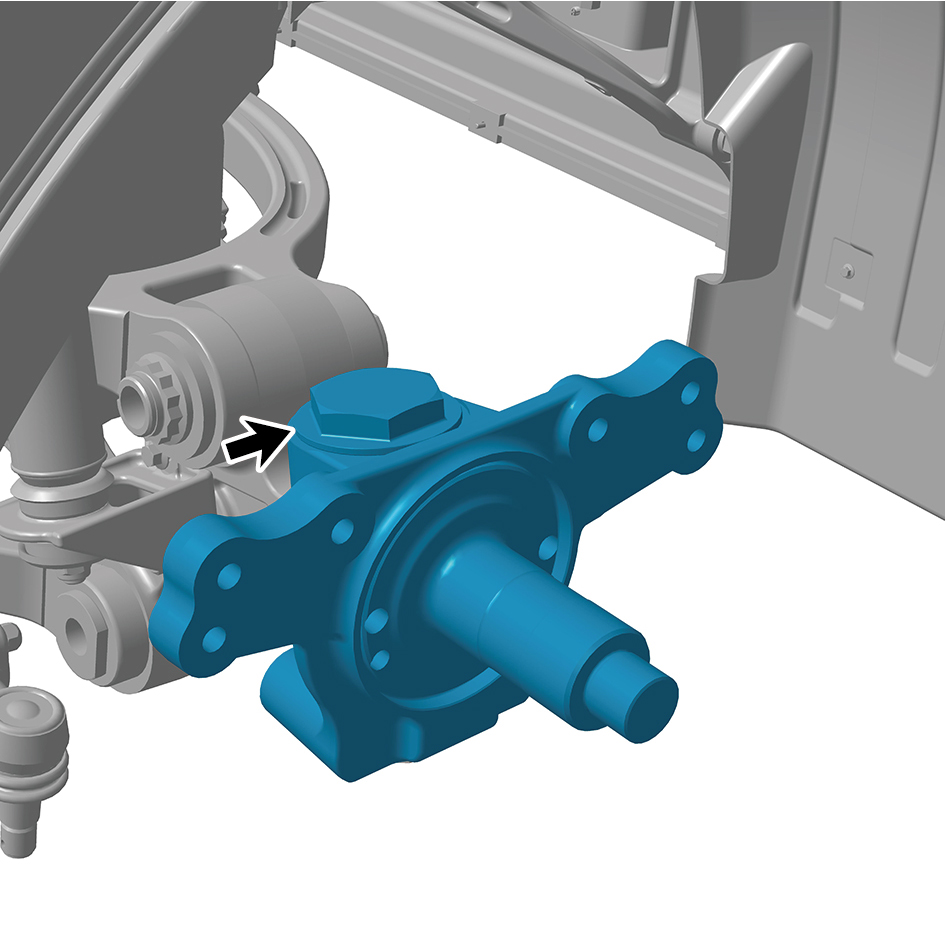

Figure p1841

8.6.3.12 استبدال مفصلة التوجيه

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل غرفة الفرامل (اليمنى). 8 أزل مجموعة الفرامل الأمامية اليمنى. 9 أزل مجموعة حافة المحور (اليسرى). 10 أزل قرص الفرامل (الأيمن). 11 أزل وحدة محمل المحور (اليمنى). 12 أزل ذراع التوجيه الأيمن. 13 أزل مستشعر ABS. 14 أزل غطاء الطرف العلوي.

15 أزل غطاء الطرف السفلي. 16 أزل صامولة تثبيت واحدة في الطرف العلوي لمفصلة التوجيه (اليمنى). 17 أزل صامولة تثبيت واحدة في الطرف السفلي لمفصلة التوجيه (اليمنى).

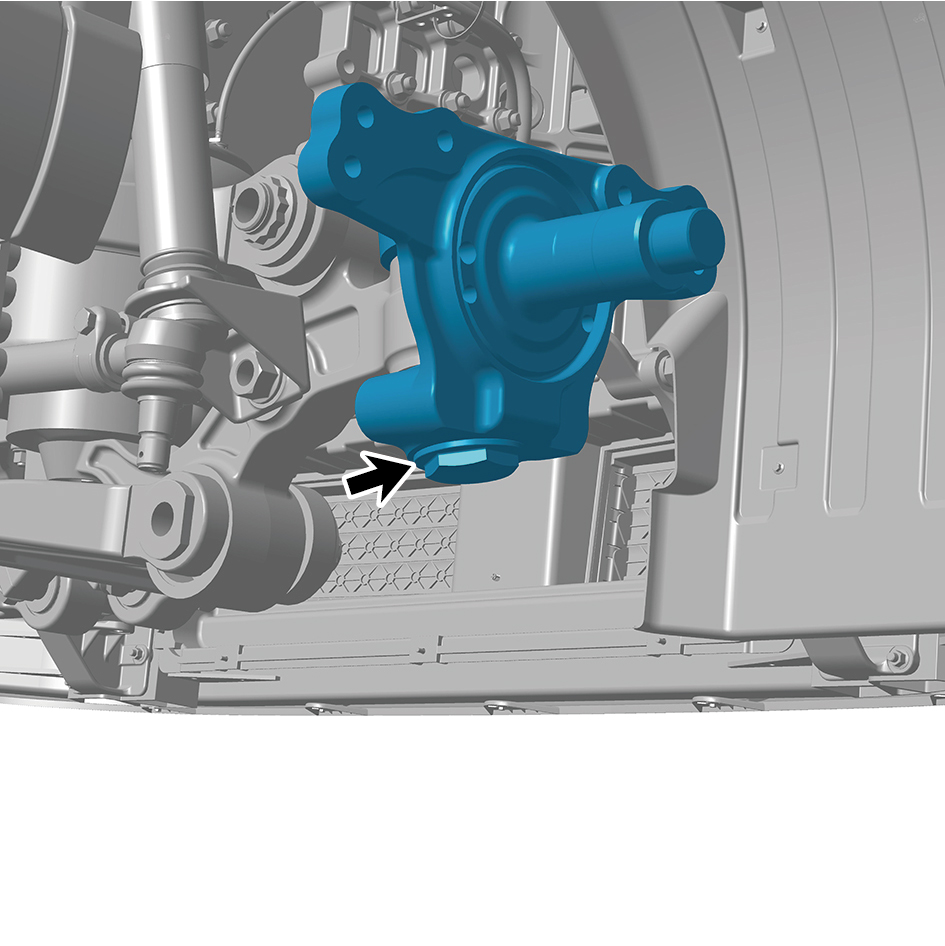

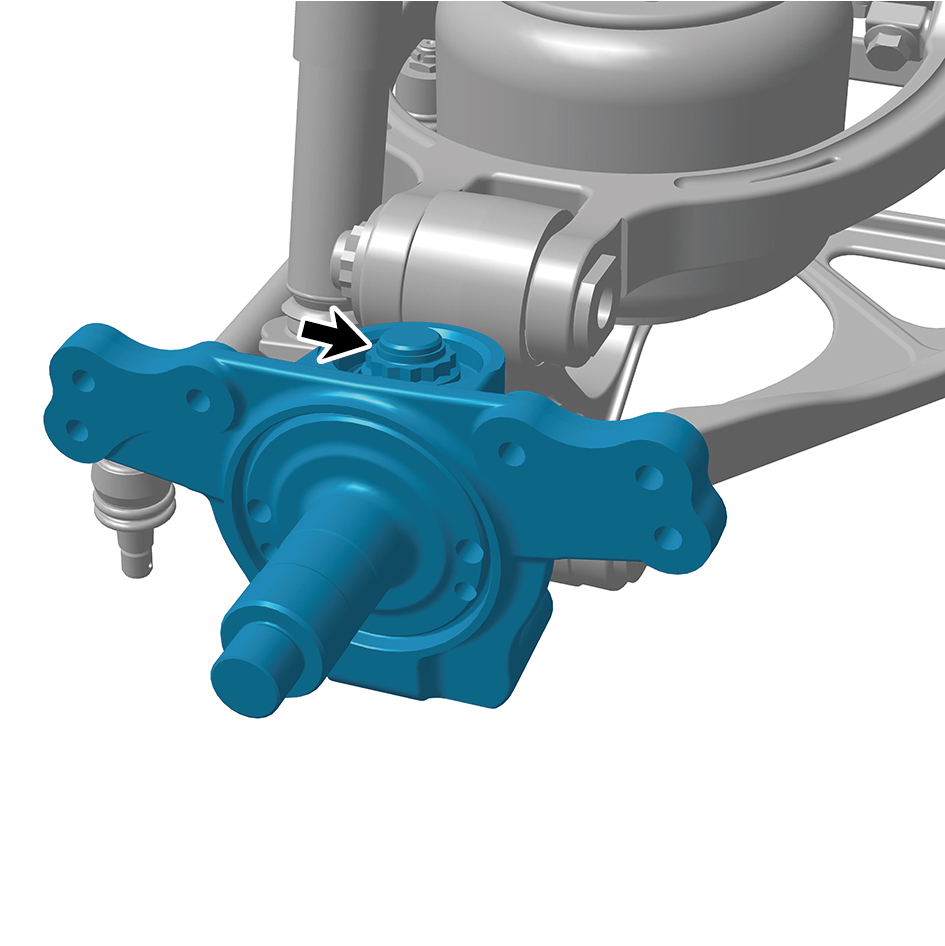

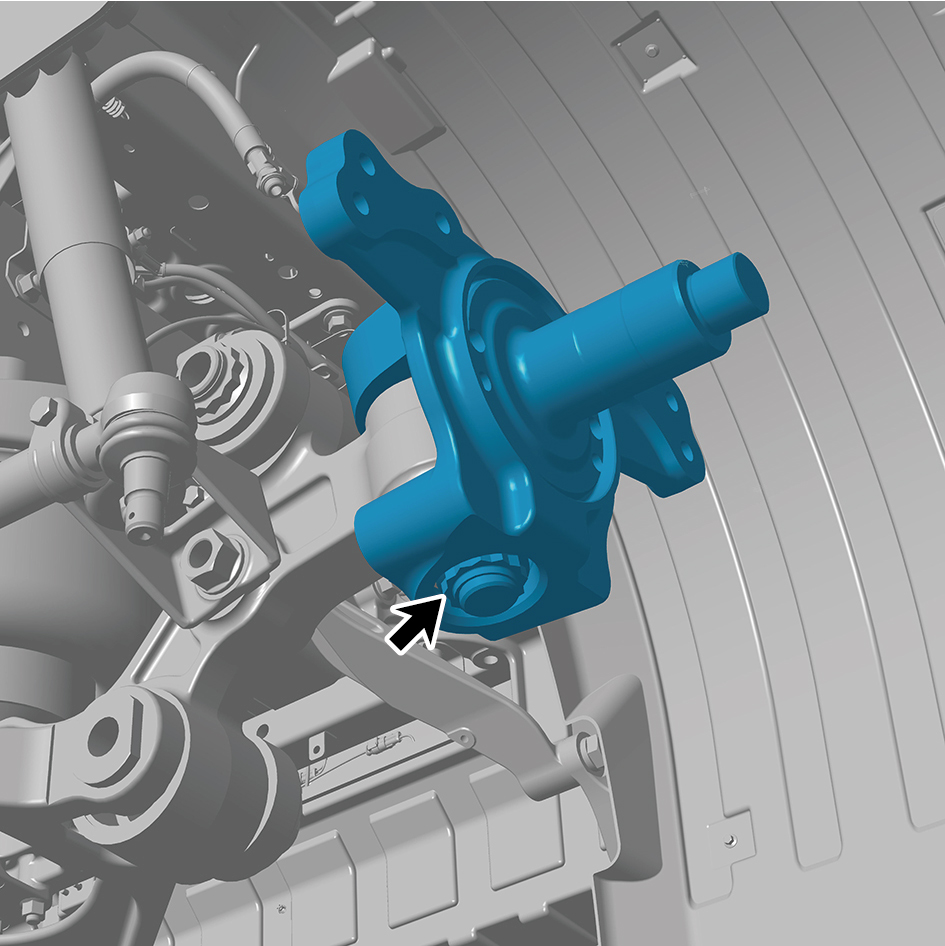

Figure p1842
Figure p1842
Figure p1842

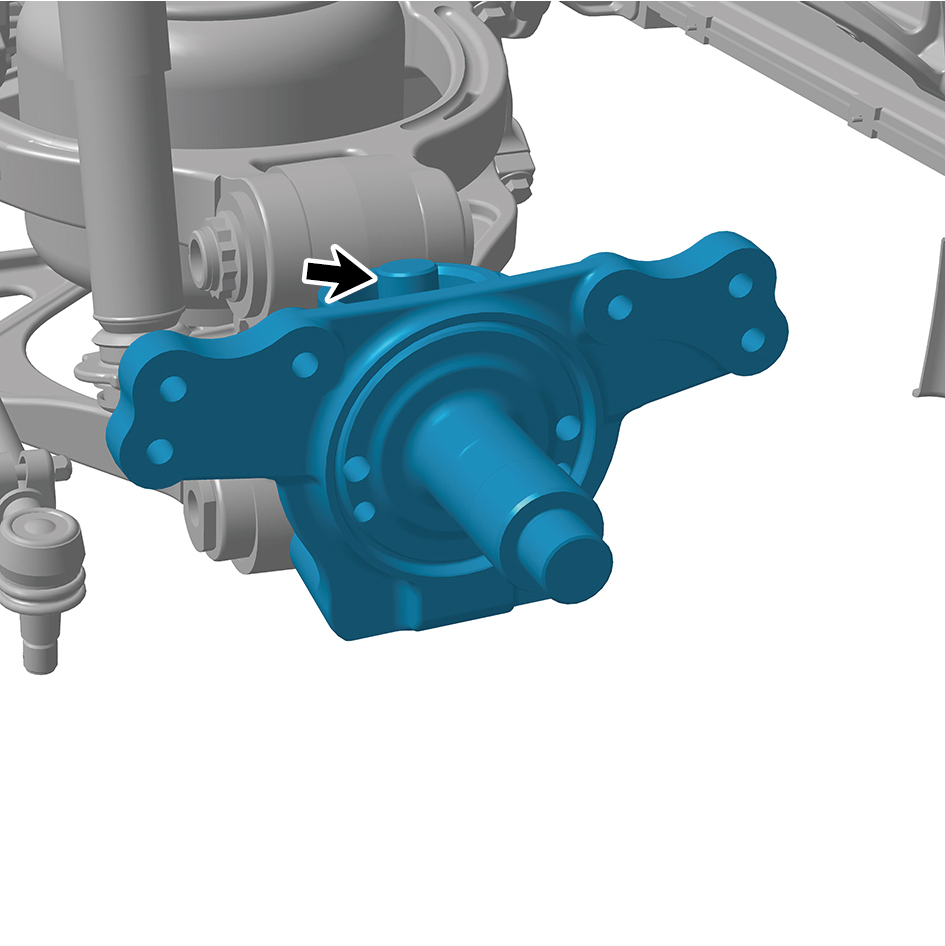

Figure p1843

18 أزل عمود الدوران. 19 أزل مفصلة التوجيه (اليمنى) وحلقة الختم. إجراءات التركيب 1 اضغط محمل الدفع والمحمل المشترك في فتحة مفصلة التوجيه، ثم ثبّت حلقة الختم في مفصلة التوجيه. 2 ثبّت محور الدوران ووصّل حامل مفصلة التوجيه.

Figure p1843

3 ثبّت صامولة تثبيت واحدة في الطرف العلوي لمفصلة التوجيه (اليمنى).

عزم الربط: 627 +/- 37 (ft lbs)

4 ثبّت صامولة تثبيت واحدة في الطرف السفلي لمفصلة التوجيه (اليمنى).

عزم الربط: 59 +/- 7.5 (ft lbs)

5 ثبّت غطاء الطرف السفلي.

عزم الربط: 147.5 +/- 14.75 (ft lbs)

6 ثبّت غطاء الطرف العلوي.

عزم الربط: 147.5 +/- 14.75 (ft lbs)

7 ثبّت مستشعر ABS. 8 ثبّت ذراع التوجيه الأيمن. 9 ثبّت وحدة محمل المحور (اليمنى). 10 ثبّت قرص الفرامل (الأيمن). 11 ثبّت مجموعة حافة المحور (اليسرى). 12 ثبّت مجموعة الفرامل الأمامية اليمنى. 13 ثبّت غرفة الفرامل (اليمنى). 14 ثبّت العجلة الموجهة (اليمنى). 15 اخفض مقدمة المركبة. 16 صِل الكابل السالب للبطارية. 17 أغلق لوحة الغطاء الأمامي القابل للطي. 18 أغلق الباب.

8.6.3.13 استبدال غرفة الفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 ارفع مقدمة المركبة بالرافعة. 3 أزل العجلة الموجهة (اليمنى).

4 افصل أنبوب هواء واحدًا لغرفة الفرامل (اليمنى). 5 أزل صامولتي تثبيت لغرفة الفرامل (اليمنى). 6 أزل غرفة الفرامل (اليمنى). إجراءات التركيب

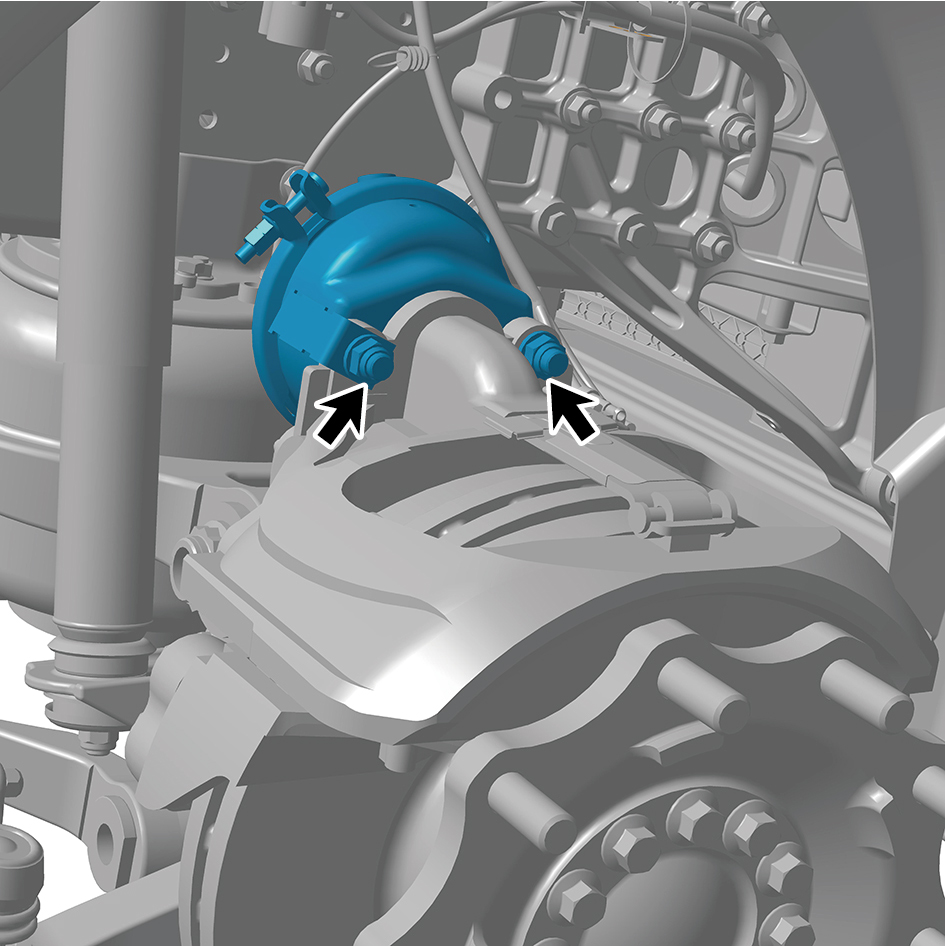

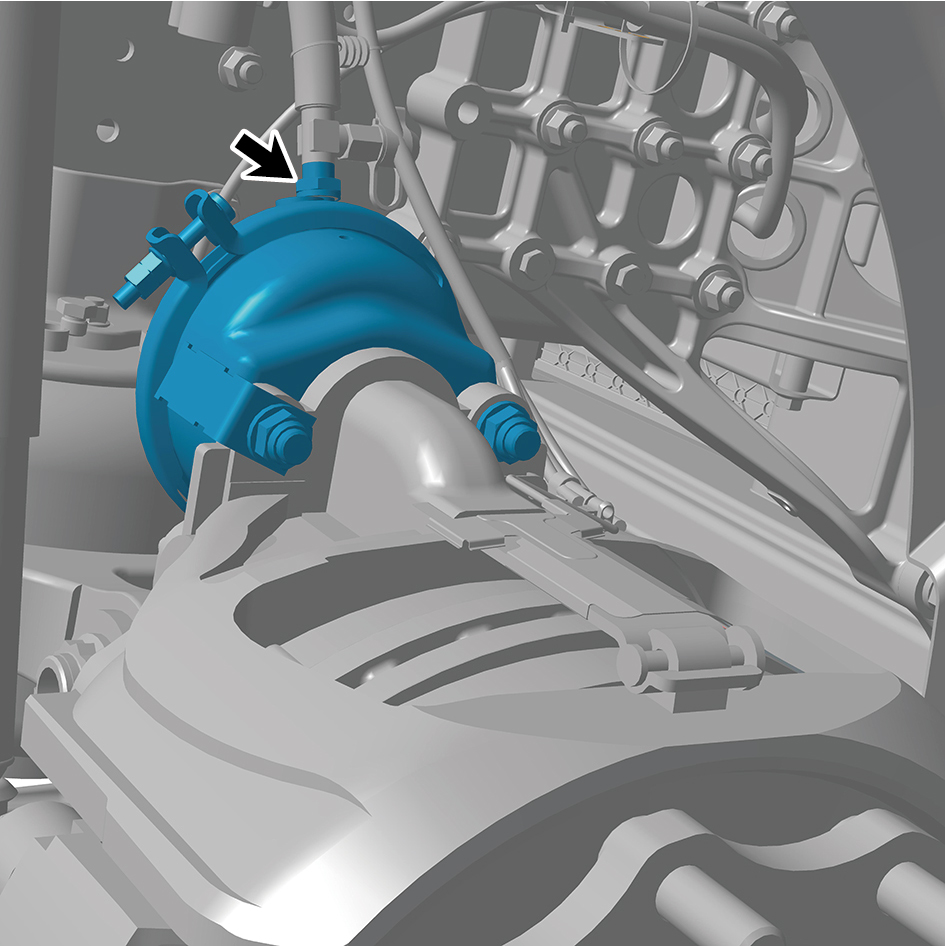

Figure p1846
Figure p1846
Figure p1847
Figure p1847

1 انقل غرفة الفرامل (اليمنى) إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لغرفة الفرامل (اليمنى).

عزم الربط: 133 +/- 7.5 (ft lbs)

3 صِل أنبوب هواء واحدًا لغرفة الفرامل (اليمنى). 4 ثبّت العجلة الموجهة (اليمنى). 5 اخفض مقدمة المركبة.

8.6.3.14 استبدال ذراع التوجيه الأيمن

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليمنى).

3 أزل دبوسًا مشقوقًا واحدًا عند التوصيل بين قضيب الربط (الأيمن) وذراع التوجيه الأيمن. 4 أزل صامولة تثبيت واحدة عند التوصيل بين قضيب الربط (الأيمن) وذراع التوجيه الأيمن لفصل قضيب الربط (الأيمن). 5 أزل برغيي تثبيت لذراع التوجيه الأيمن. 6 أزل ذراع التوجيه الأيمن.

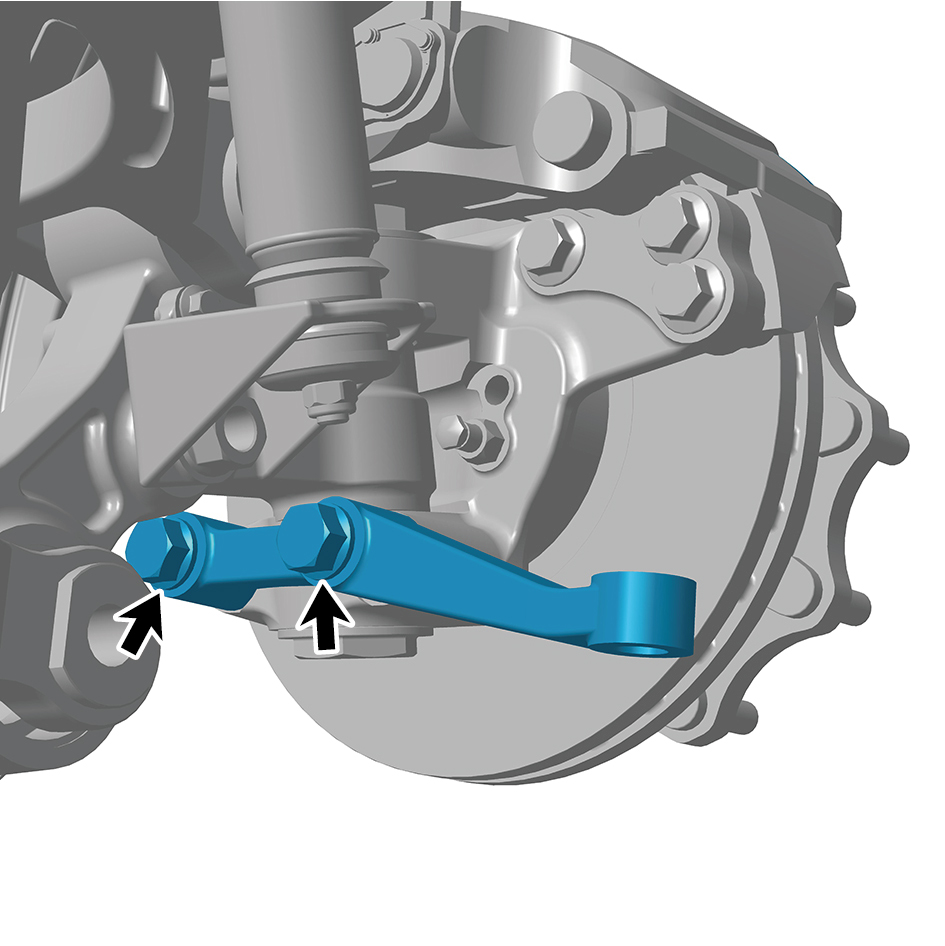

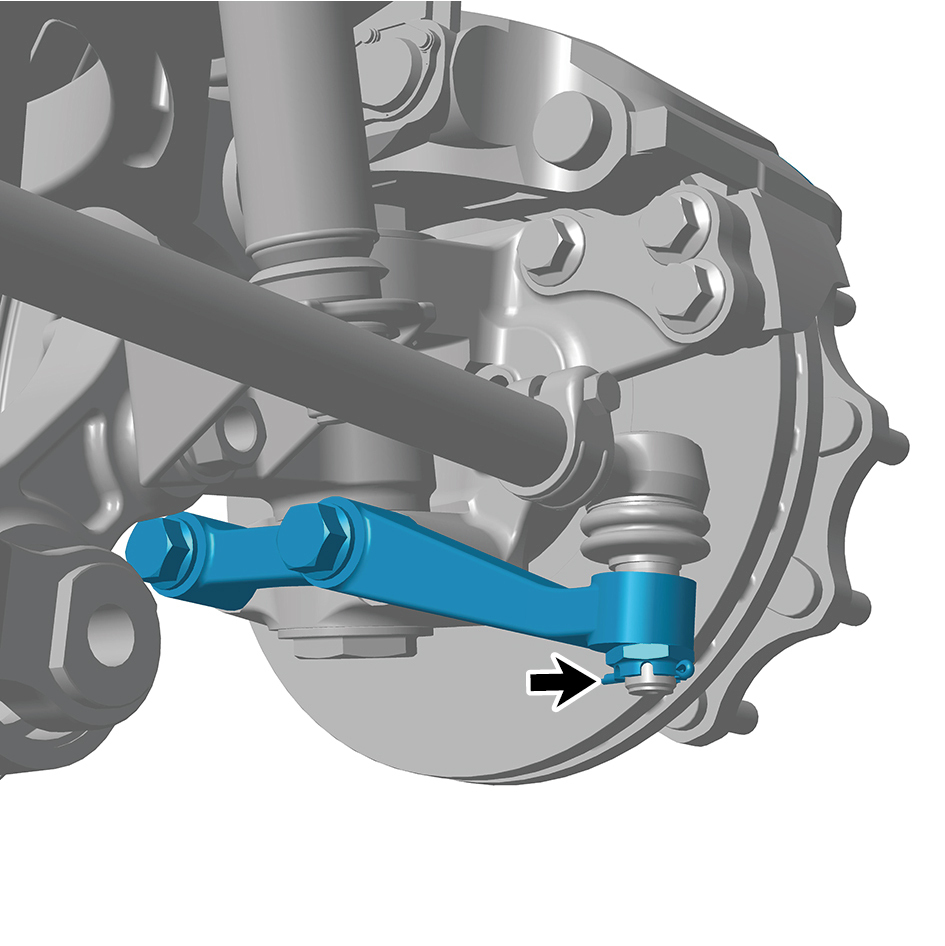

Figure p1848
Figure p1848
Figure p1848
Figure p1849
Figure p1849

إجراءات التركيب 1 انقل ذراع التوجيه الأيمن إلى موضع التركيب. 2 ثبّت برغيي تثبيت لذراع التوجيه الأيمن.

عزم الربط: 627 +/- 37 (ft lbs)

3 ثبّت صامولة تثبيت واحدة عند التوصيل بين قضيب الربط (الأيمن) وذراع التوجيه الأيمن.

عزم الربط: 255 +/- 11 (ft lbs)

4 ثبّت دبوسًا مشقوقًا واحدًا عند التوصيل بين قضيب الربط (الأيمن) وذراع التوجيه الأيمن. 5 ثبّت العجلة الموجهة (اليمنى). 6 اخفض مقدمة المركبة.

8.6.3.15 استبدال قرص الفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل غرفة الفرامل (اليمنى). 8 أزل مجموعة الفرامل الأمامية اليمنى.

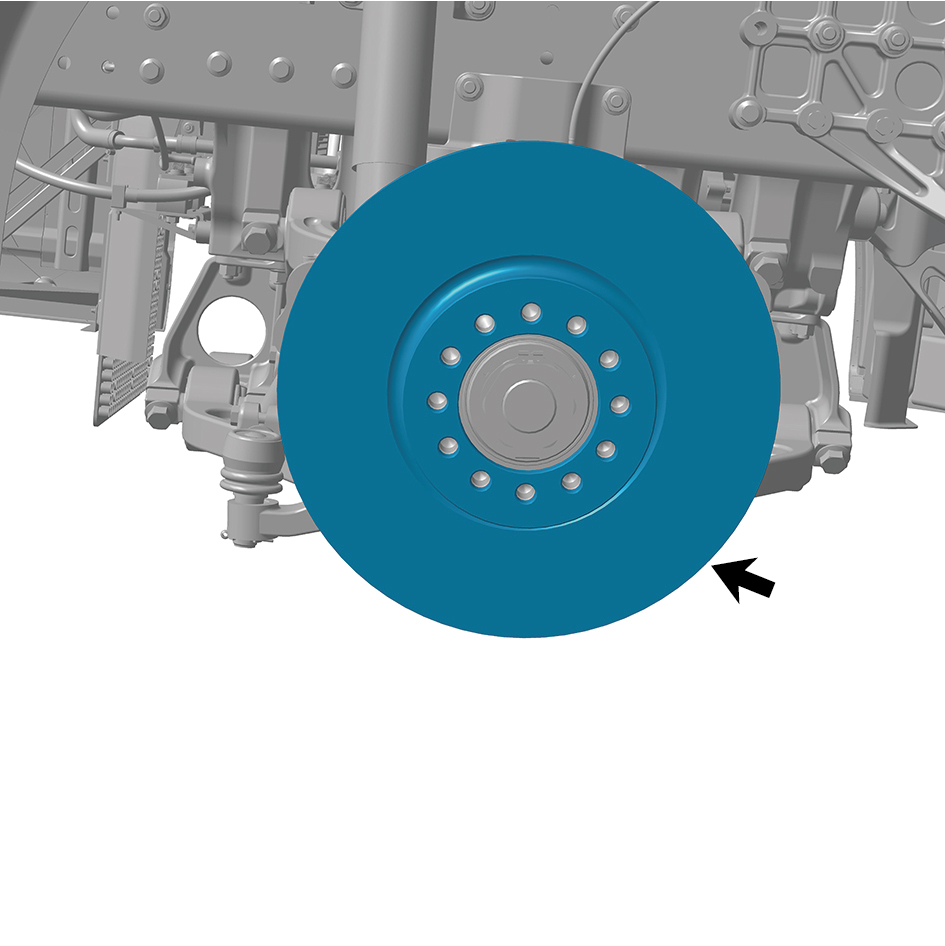

Figure p1851

9 أزل مجموعة حافة المحور (اليمنى). 10 أزل قرص الفرامل (الأيمن).

تحذير
نظرًا للوزن الثقيل لقرص الفرامل (الأيمن)، يجب إزالته بمساعدة مساعد.

إجراءات التركيب 1 ثبّت قرص الفرامل (الأيمن).

تحذير
نظرًا للوزن الثقيل لقرص الفرامل (الأيمن)، يجب نقله إلى موضع التركيب بمساعدة مساعد.

2 ثبّت مجموعة حافة المحور (اليمنى). 3 ثبّت مجموعة الفرامل الأمامية اليمنى. 4 ثبّت غرفة الفرامل (اليمنى). 5 ثبّت العجلة الموجهة (اليمنى). 6 اخفض مقدمة المركبة. 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

Figure p1851

8.6.3.16 استبدال مجموعة الفرامل الأمامية اليمنى

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل غرفة الفرامل (اليمنى). 8 افصل موصل أسلاك واحدًا لمجموعة الفرامل الأمامية اليمنى. 9 أزل 6 براغي تثبيت لمجموعة الفرامل الأمامية اليمنى، وأزل مجموعة الفرامل الأمامية اليمنى.

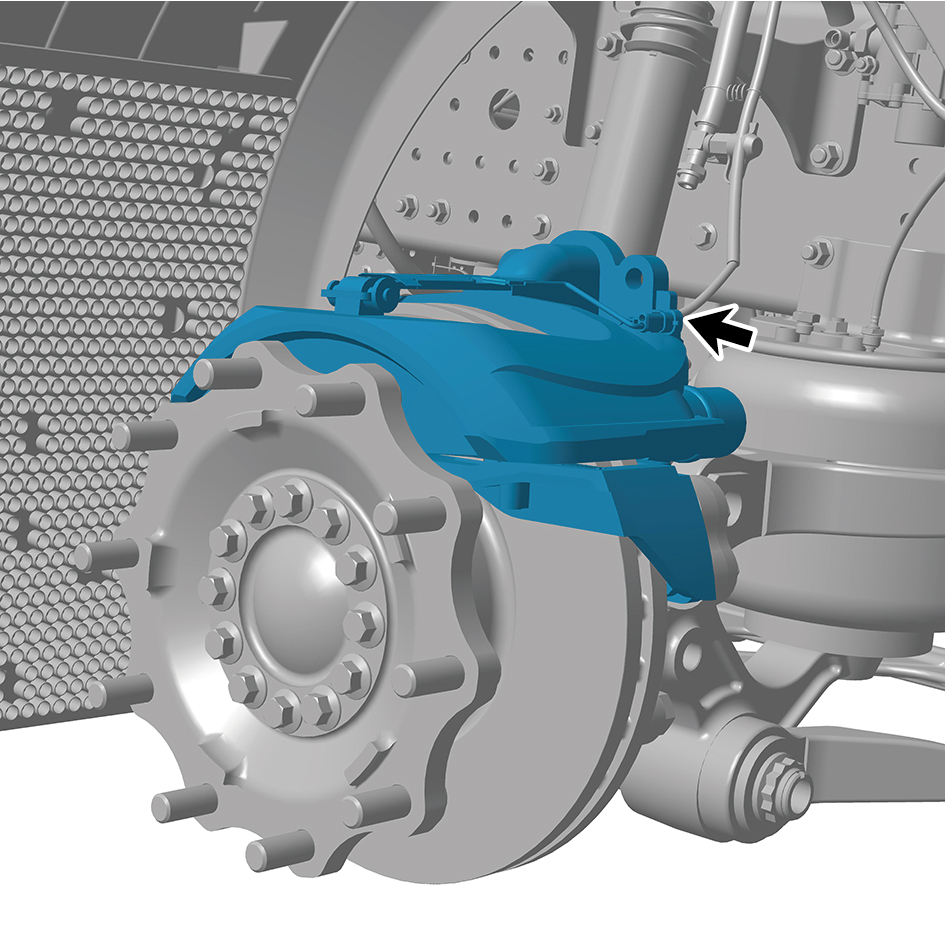

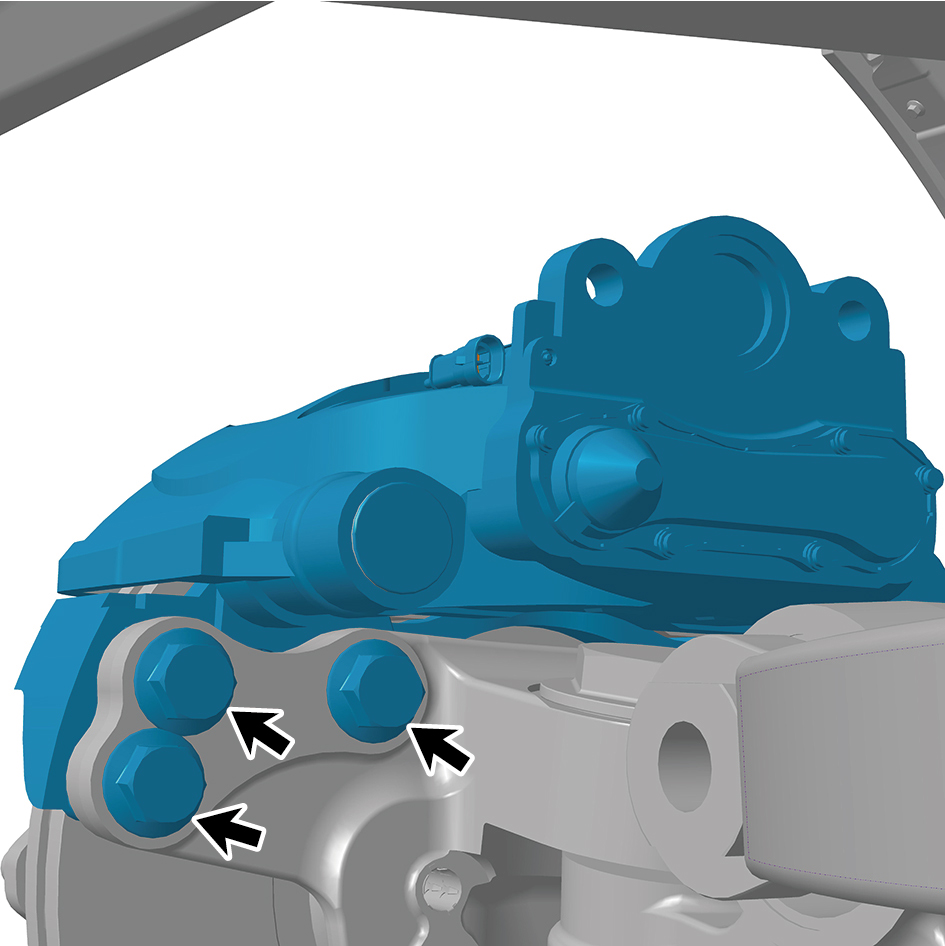

Figure p1852
Figure p1852

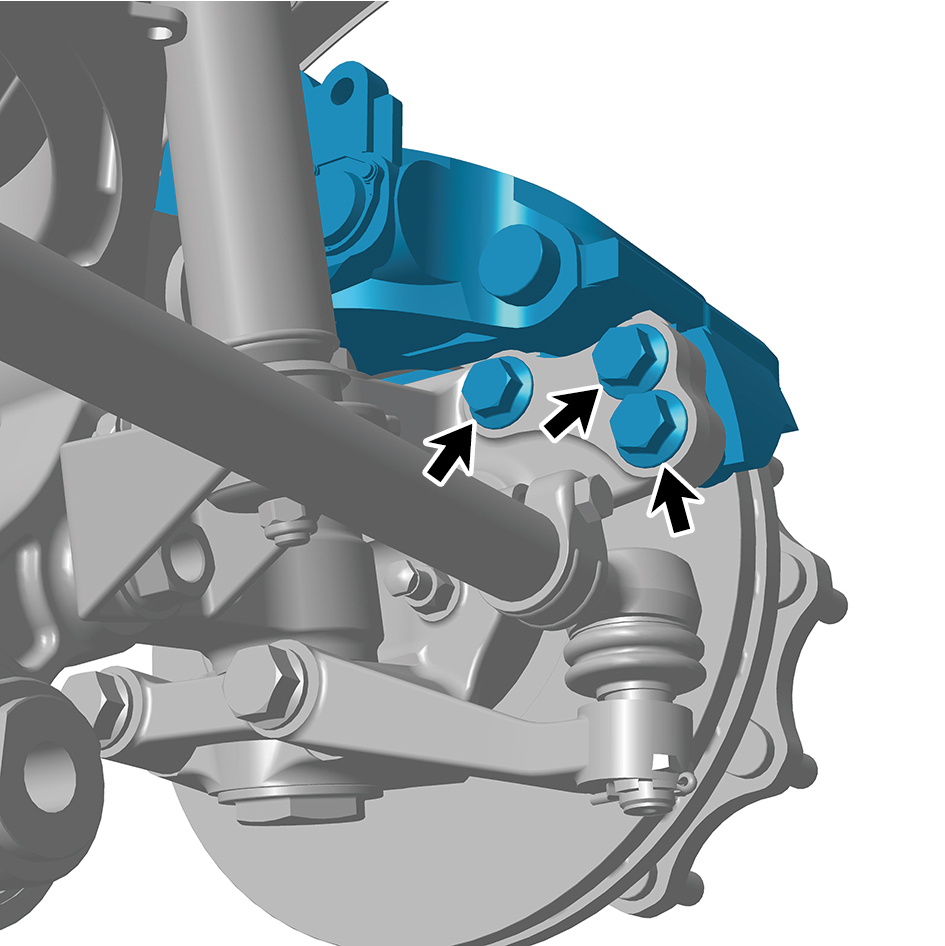

Figure p1853

إجراءات التركيب 1 انقل مجموعة الفرامل الأمامية اليمنى إلى موضع التركيب. 2 ثبّت 6 براغي تثبيت لمجموعة الفرامل الأمامية اليمنى.

عزم الربط: 406 +/- 18.5 (ft lbs)
Figure p1853

3 صِل موصل أسلاك واحدًا لمجموعة الفرامل الأمامية اليمنى.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت غرفة الفرامل (اليمنى). 5 ثبّت العجلة الموجهة (اليمنى). 6 اخفض مقدمة المركبة. 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

8.6.3.17 استبدال لوحة الاحتكاك

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليمنى).

3 أزل دبوس تثبيت واحدًا للوحة غطاء لوحة الاحتكاك (اليمنى)، وافتح لوحة غطاء لوحة الاحتكاك (اليمنى). 4 أزل لوحة الاحتكاك (اليمنى). إجراءات التركيب

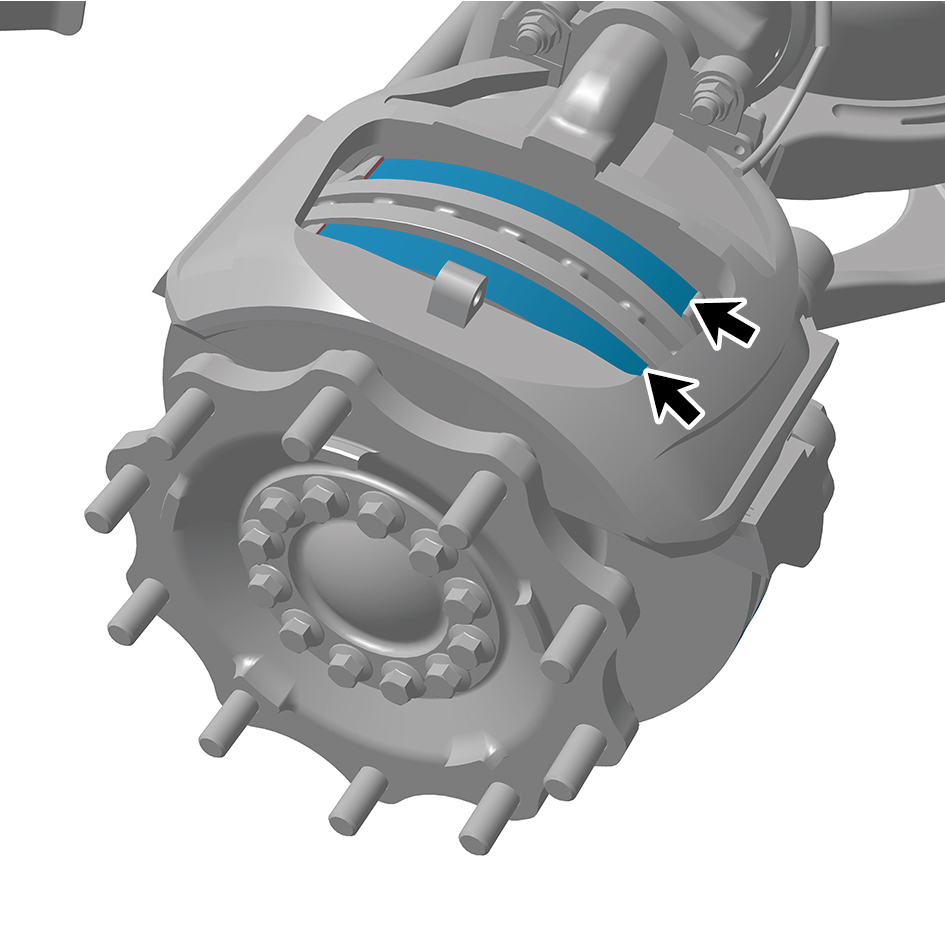

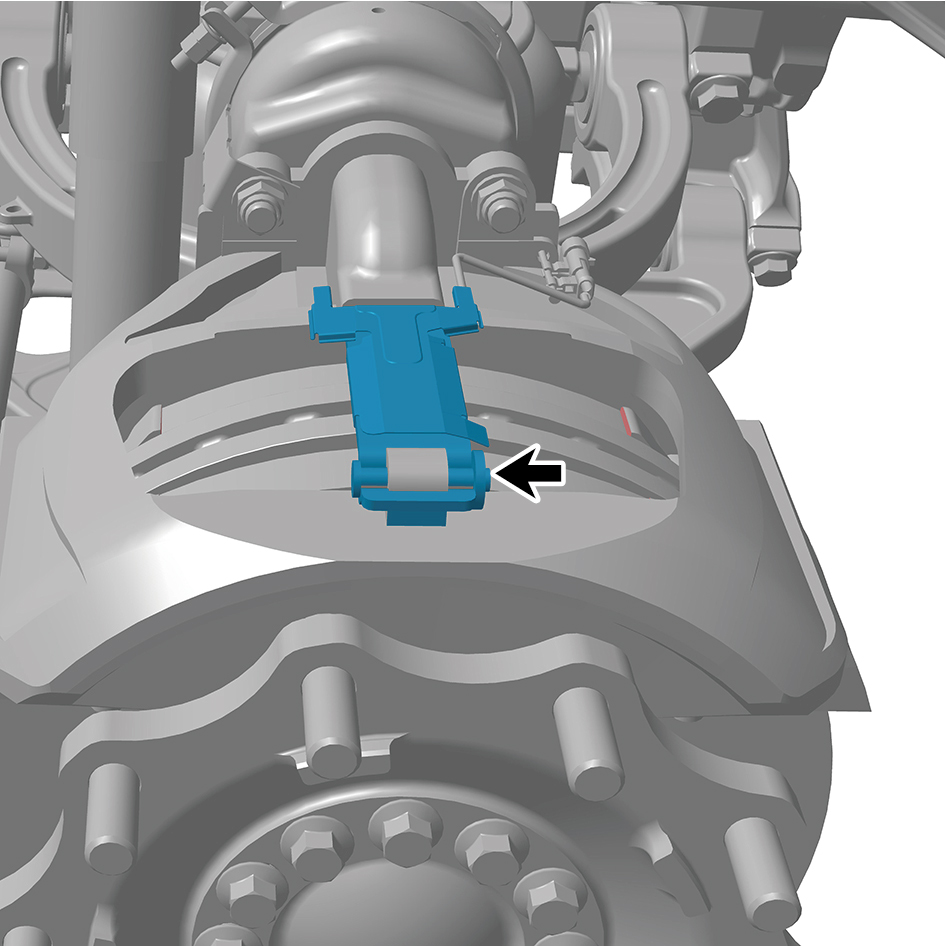

Figure p1855
Figure p1855
Figure p1856
Figure p1856

1 ثبّت لوحة الاحتكاك (اليمنى). 2 أغلق لوحة غطاء لوحة الاحتكاك (اليمنى)، وثبّت دبوس تثبيت واحدًا للوحة غطاء لوحة الاحتكاك (اليمنى). 3 ثبّت العجلة الموجهة (اليمنى). 4 اخفض مقدمة المركبة.

8.6.3.18 استبدال جسم الفرامل الأمامي الأيمن

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل غرفة الفرامل (اليمنى). 8 أزل لوحة الاحتكاك (اليمنى). 9 افصل موصل أسلاك واحدًا لجسم الفرامل الأمامي الأيمن. 10 أزل 6 براغي تثبيت لجسم الفرامل الأمامي الأيمن وأزل جسم الفرامل الأمامي الأيمن.

Figure p1858
Figure p1858

إجراءات التركيب 1 انقل جسم الفرامل الأمامي الأيمن إلى موضع التركيب. 2 ثبّت 6 براغي تثبيت لجسم الفرامل الأمامي الأيمن.

عزم الربط: 405.5 +/- 18.5 (ft lbs)

3 صِل موصل أسلاك واحدًا لجسم الفرامل الأمامي الأيمن.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت لوحة الاحتكاك (اليمنى). 5 ثبّت غرفة الفرامل (اليمنى). 6 ثبّت العجلة الموجهة (اليمنى). 7 اخفض مقدمة المركبة. 8 صِل الكابل السالب للبطارية. 9 أغلق لوحة الغطاء الأمامي القابل للطي. 10 أغلق الباب.

8.6.3.19 استبدال وحدة محمل المحور

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي.

4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل غرفة الفرامل (اليمنى). 8 أزل مجموعة الفرامل الأمامية اليمنى. 9 أزل مجموعة حافة المحور (اليمنى). 10 أزل قرص الفرامل (الأيمن). 11 أزل حلقة التثبيت. 12 أزل صامولة قفل واحدة لوحدة محمل المحور (اليمنى). 13 أزل وحدة محمل المحور (اليمنى). إجراءات التركيب

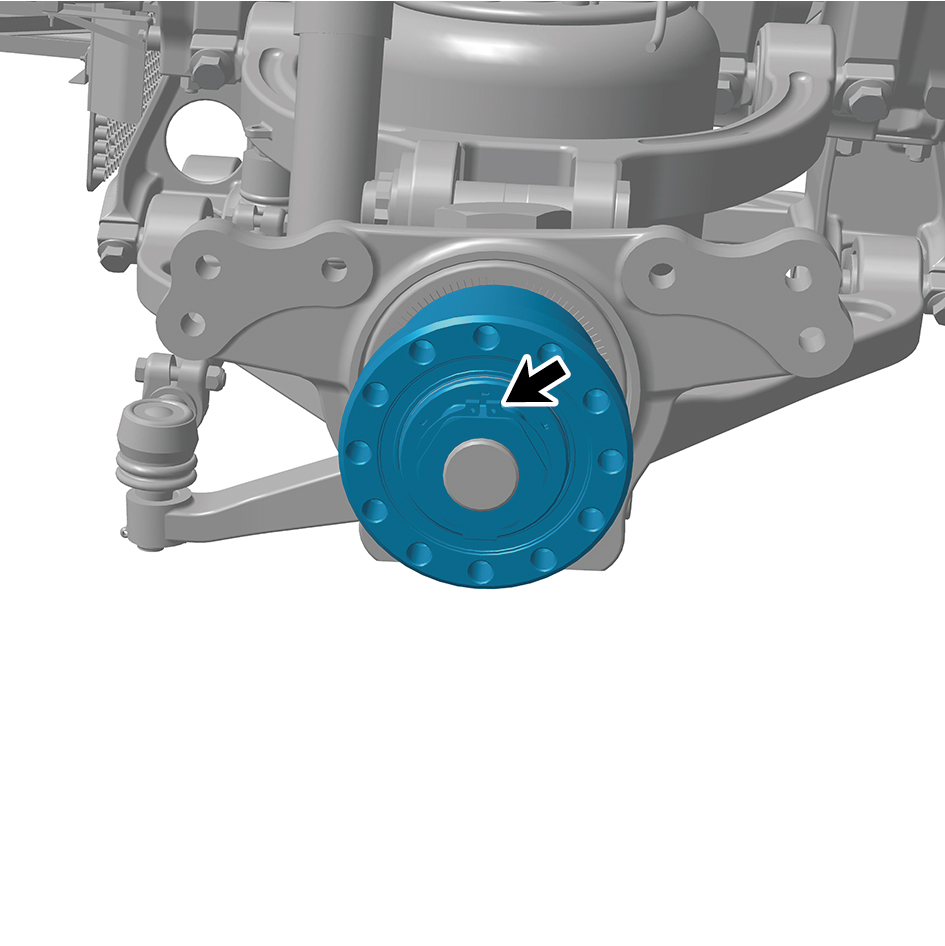

Figure p1860
Figure p1860
Figure p1861
Figure p1861

1 انقل وحدة محمل المحور (اليمنى) إلى موضع التركيب. 2 ثبّت صامولة قفل واحدة لوحدة محمل المحور (اليمنى).

عزم الربط: 442.5 +/- 37 (ft lbs)

3 ثبّت حلقة التثبيت. 4 ثبّت قرص الفرامل (الأيمن). 5 ثبّت مجموعة حافة المحور (اليمنى). 6 ثبّت مجموعة الفرامل الأمامية اليمنى. 7 ثبّت غرفة الفرامل (اليمنى). 8 ثبّت العجلة الموجهة (اليمنى). 9 اخفض مقدمة المركبة. 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 12 أغلق الباب.

8.6.3.20 استبدال مجموعة الذراع المتأرجحة العلوية اليمنى

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليمنى). 7 أزل لوحة التركيب العلوية اليمنى للنابض الأمامي. 8 أزل مجموعة النابض الهوائي الأمامي (اليمنى). 9 أزل غرفة الفرامل (اليمنى). 10 أزل مجموعة ممتص الصدمات الأمامي (الأيمن). 11 أزل مجموعة طرف العجلة الأمامية اليمنى. 12 أزل المحور الخارجي للذراع المتأرجحة (الأيمن). 13 أزل مجموعة الذراع المتأرجحة العلوية اليمنى. إجراءات التركيب

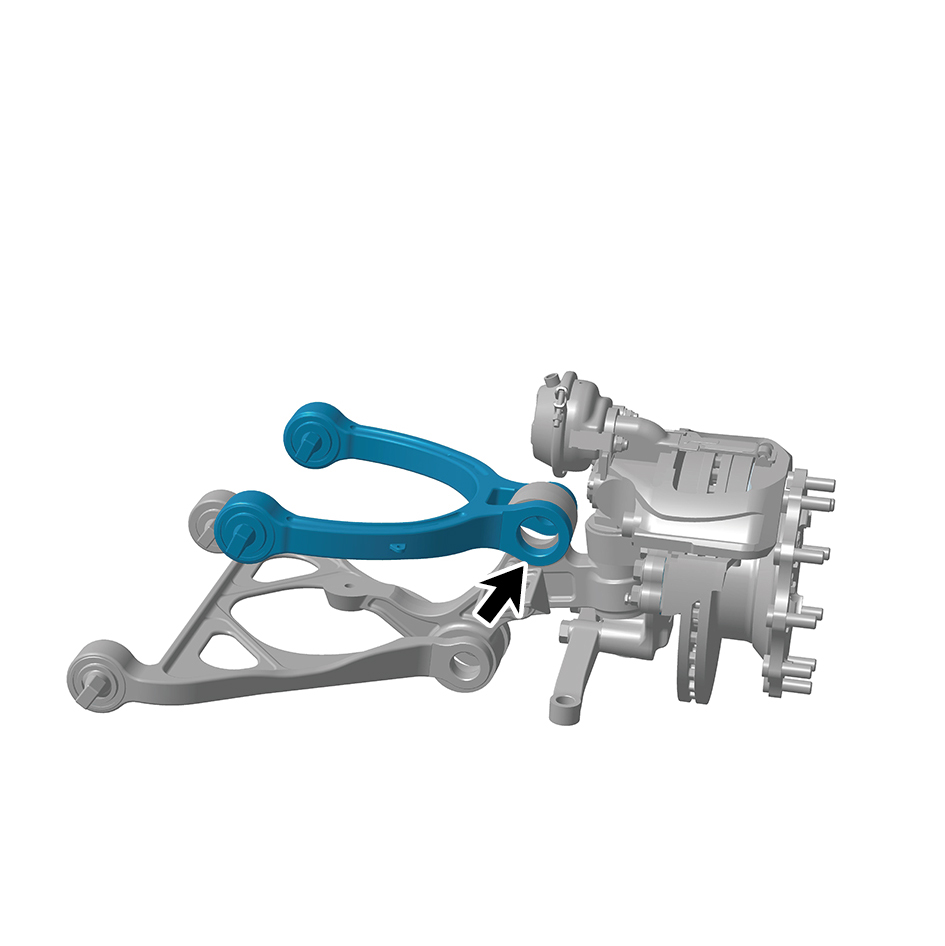

Figure p1862
Figure p1863

1 ثبّت مجموعة الذراع المتأرجحة العلوية اليمنى. 2 ثبّت المحور الخارجي للذراع المتأرجحة (الأيمن). 3 ثبّت مجموعة طرف العجلة الأمامية اليمنى. 4 ثبّت مجموعة ممتص الصدمات الأمامي (الأيمن). 5 ثبّت غرفة الفرامل (اليمنى). 6 ثبّت مجموعة النابض الهوائي الأمامي (اليمنى). 7 ثبّت لوحة التركيب العلوية اليمنى للنابض الأمامي. 8 ثبّت العجلة الموجهة (اليمنى). 9 اخفض مقدمة المركبة. 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 12 أغلق الباب.

تحذير
بعد استبدال الجزء، من الضروري إجراء ضبط محاذاة العجلات الأربع.

8.6.3.21 استبدال مجموعة النابض الهوائي الأمامي (اليسرى)

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 ارفع مقدمة المركبة بالرافعة. 6 أزل العجلة الموجهة (اليسرى). 7 أزل لوحة التركيب العلوية اليسرى للنابض الأمامي. 8 أزل مجموعة مستشعر الضغط. 9 افصل أنبوب هواء واحدًا لمجموعة النابض الهوائي الأمامي (اليسرى). 10 أزل صامولة تثبيت واحدة في الجزء العلوي لمجموعة النابض الهوائي الأمامي (اليسرى).

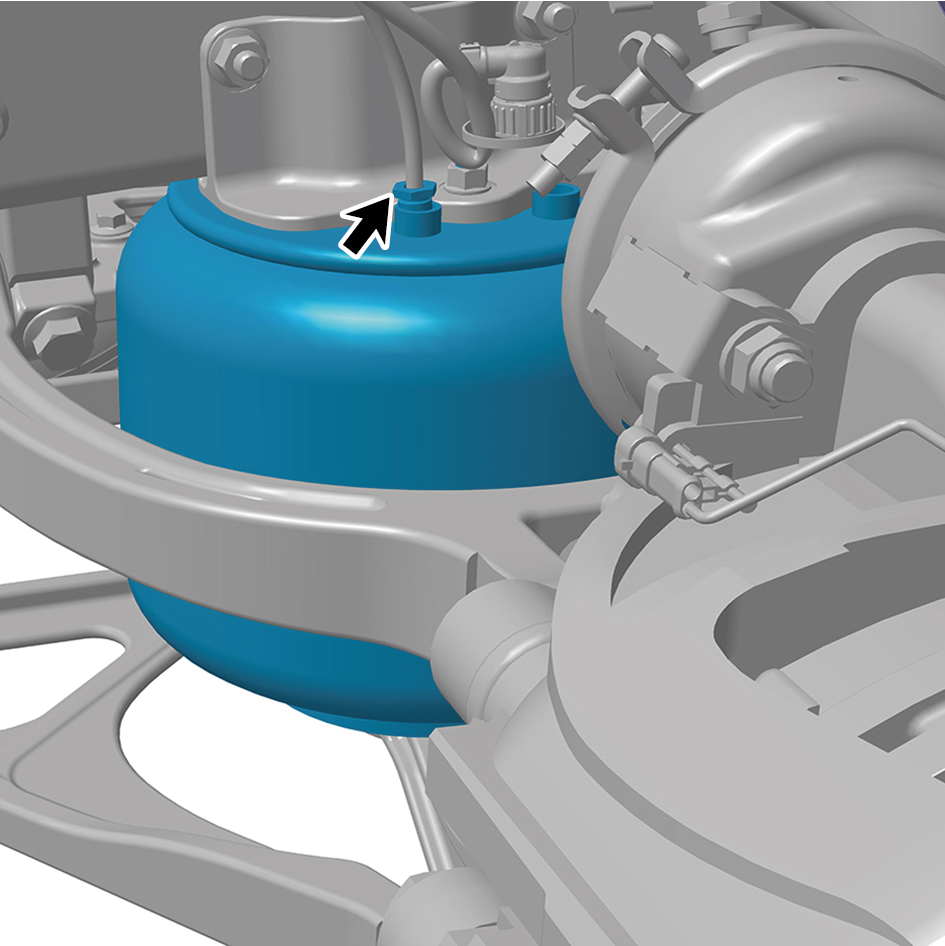

Figure p1864
Figure p1864
Figure p1865

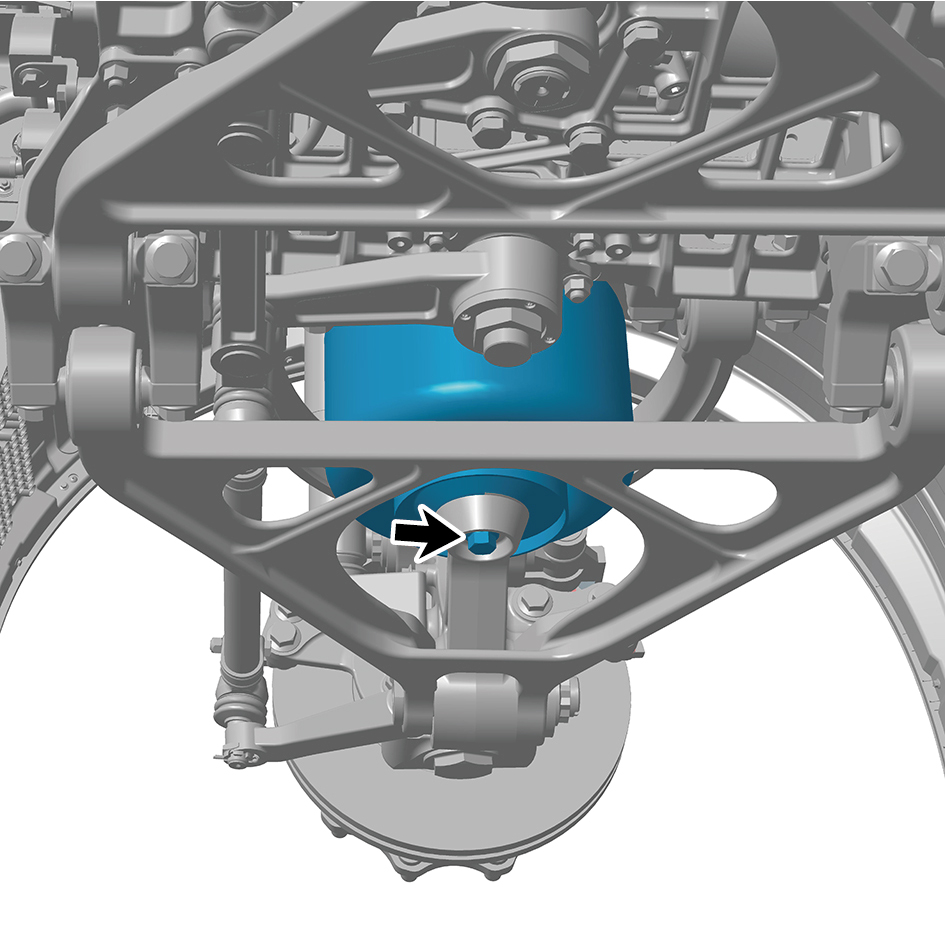

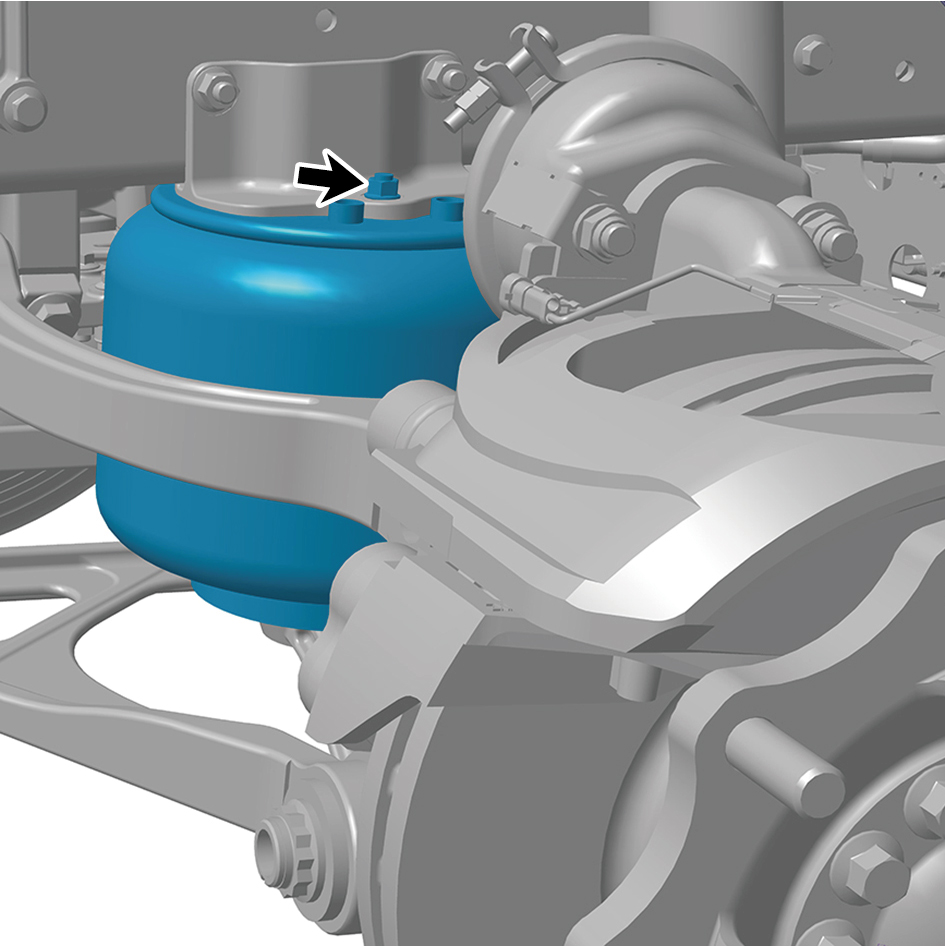

11 أزل صامولة تثبيت واحدة في الجزء السفلي لمجموعة النابض الهوائي الأمامي (اليسرى). 12 أزل مجموعة النابض الهوائي الأمامي (اليسرى). إجراءات التركيب 1 انقل مجموعة النابض الهوائي الأمامي (اليسرى) إلى موضع التركيب. 2 ثبّت صامولة تثبيت واحدة في الجزء السفلي لمجموعة النابض الهوائي الأمامي (اليسرى).

عزم الربط: 199 +/- 18.5 (ft lbs)
Figure p1865
Figure p1866
Figure p1866

3 ثبّت صامولة تثبيت واحدة في الجزء العلوي لمجموعة النابض الهوائي الأمامي (اليسرى).

عزم الربط: 40.5 +/- 3.5 (ft lbs)

4 صِل أنبوب هواء واحدًا لمجموعة النابض الهوائي الأمامي (اليسرى). 5 ثبّت مجموعة مستشعر الضغط. 6 ثبّت لوحة التركيب العلوية اليسرى للنابض الأمامي. 7 ثبّت العجلة الموجهة (اليسرى). 8 اخفض مقدمة المركبة. 9 صِل الكابل السالب للبطارية. 10 أغلق لوحة الغطاء الأمامي القابل للطي. 11 أغلق الباب.

8.6.3.22 استبدال مجموعة ممتص الصدمات الأمامي

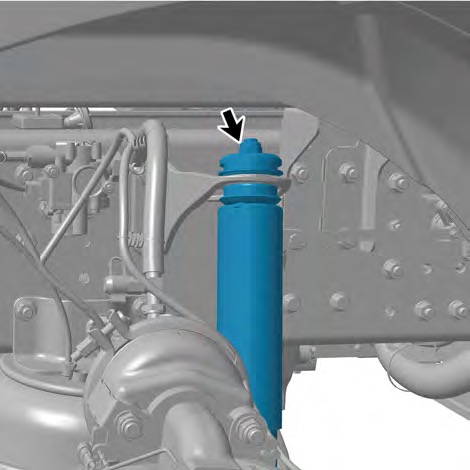

إجراءات الإزالة

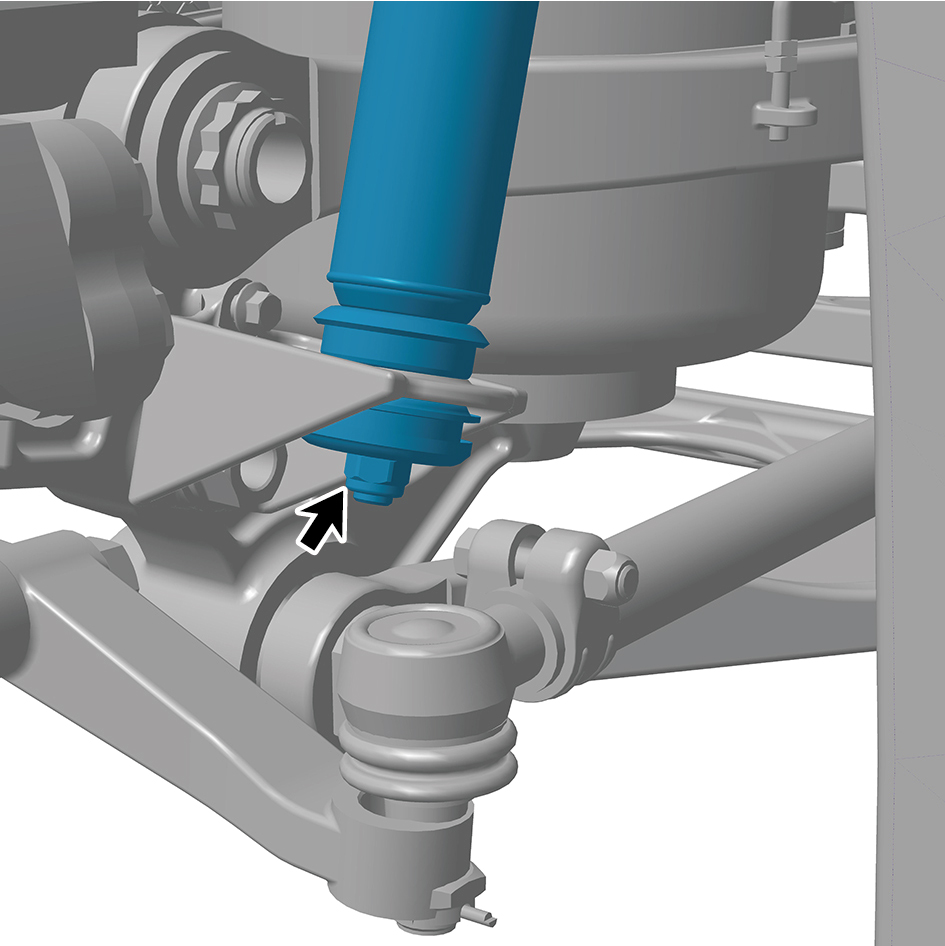

1 ارفع مقدمة المركبة بالرافعة. 2 أزل صامولتي تثبيت لمجموعة ممتص الصدمات الأمامي، وأزل مجموعة ممتص الصدمات الأمامي. إجراءات التركيب

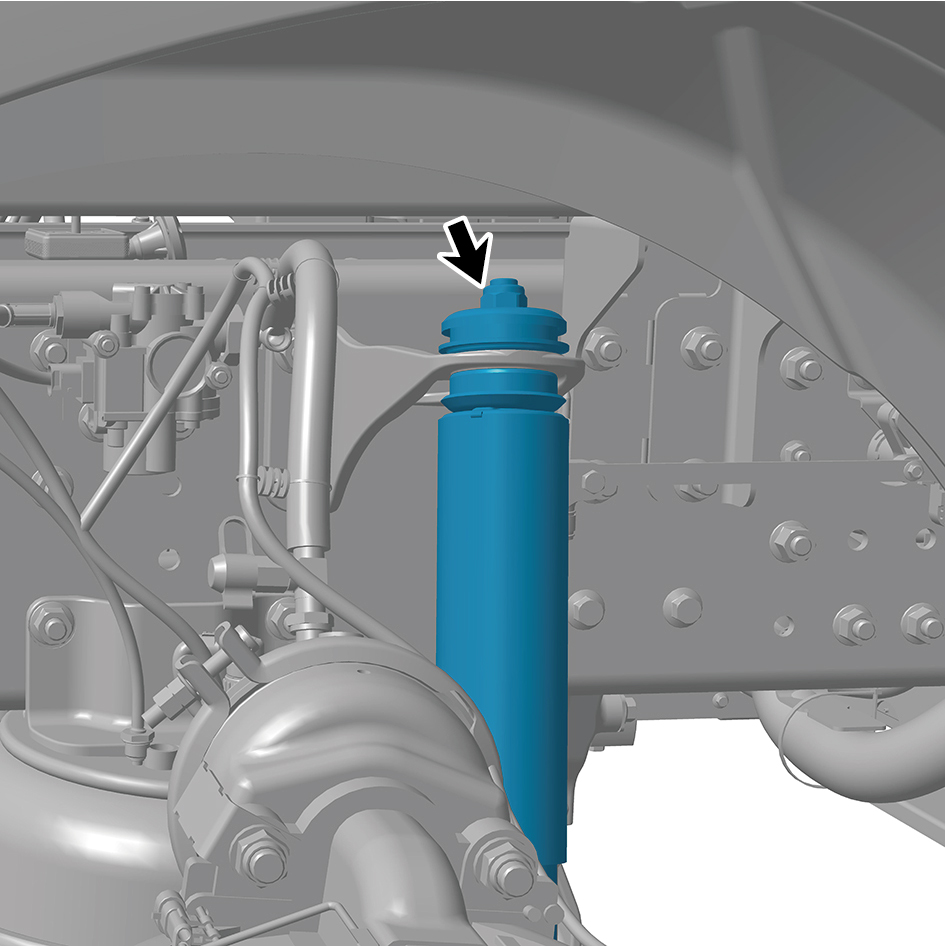

Figure p1867
Figure p1867

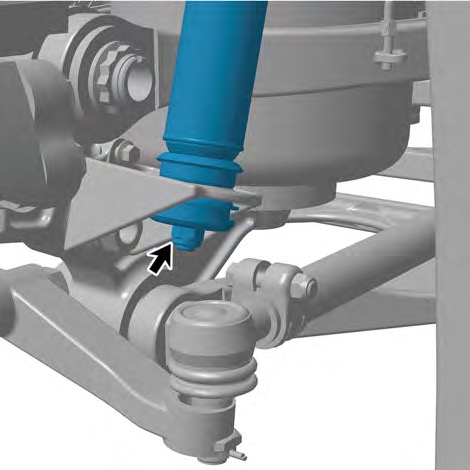

Figure p1868
Figure p1868

1 انقل مجموعة ممتص الصدمات الأمامي إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لمجموعة ممتص الصدمات الأمامي.

عزم الربط: 66 +/- 7.5 (ft lbs)

3 اخفض مقدمة المركبة.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
صامولة التثبيت التي تربط مجموعة النابض الهوائي الخلفي بالحامل العلوي للنابض الهوائيM1240.5 +/- 3.5 (ft lbs)
صامولة التثبيت التي تربط مجموعة النابض الهوائي الخلفي بعارضة التوازنM18199 +/- 18.5 (ft lbs)
برغي التثبيت الذي يربط الحامل على النابض الهوائي بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
صامولة تثبيت لتوصيل عارضة التوازن والمحور المتكامل الخلفيM22516 +/- 37 (ft lbs)
براغي التثبيت التي تربط العارضة الأنبوبية بحامل قضيب الدفعM16228.5 +/- 84.5 (ft lbs)
صامولة التثبيت التي تربط العارضة الأنبوبية بحامل قضيب الدفعM16228.5 +/- 84.5 (ft lbs)
صامولة التثبيت التي تربط حامل قضيب الدفع بمجموعة الإطارM16228.5 +/- 84.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة ذراع التحكم على شكل X بالعارضة الأنبوبيةM22516 +/- 37 (ft lbs) (Loctite 680)
صامولة التثبيت لتوصيل مجموعة ذراع التحكم على شكل X بالمحور المتكامل الخلفيM22516 +/- 37 (ft lbs) (Loctite 680)
صامولة التثبيت التي تربط مجموعة ذراع التحكم على شكل X بالمحور المتكامل الأوسطM22516 +/- 37 (ft lbs) (Loctite 680)
برغي التثبيت الذي يربط مجموعة ممتص الصدمات (الخلفي) بعارضة التوازنM20516 +/- 37 (ft lbs) (Loctite 680)
برغي التثبيت الذي يربط مجموعة ممتص الصدمات (الخلفي) بحامل ممتص الصدماتM20516 +/- 37 (ft lbs) (Loctite 680)
صامولة التثبيت التي تربط مجموعة ممتص الصدمات (الخلفي) بحامل ممتص الصدماتM20516 +/- 37 (ft lbs) (Loctite 680)
براغي التثبيت التي تربط حامل ممتص الصدمات بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط حامل ممتص الصدمات بمجموعة الإطارM14155 +/- 14.75 (ft lbs)

8.7 جهاز التعليق الخلفي2911· 7g

8.7.1 المواصفات

8.7.1.1 مواصفات أدوات التثبيت

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط مجموعة كتلة الحد الممتصة بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
برغي التثبيت الذي يربط مجموعة كتلة الحد الممتصة بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط مجموعة قضيب الدفع الطولي بحامل قضيب الدفعM20516 +/- 37 (ft lbs) (Loctite 680)
صامولة التثبيت التي تربط مجموعة قضيب الدفع الطولي بحامل قضيب الدفعM20516 +/- 37 (ft lbs) (Loctite 680)
براغي التثبيت التي تربط مجموعة قضيب الدفع الطولي بعارضة التوازنM20516 +/- 37 (ft lbs) (Loctite 680)
براغي التثبيت التي تربط مجموعة قضيب الدفع الطولي بعارضة التوازنM20516 +/- 37 (ft lbs) (Loctite 680)

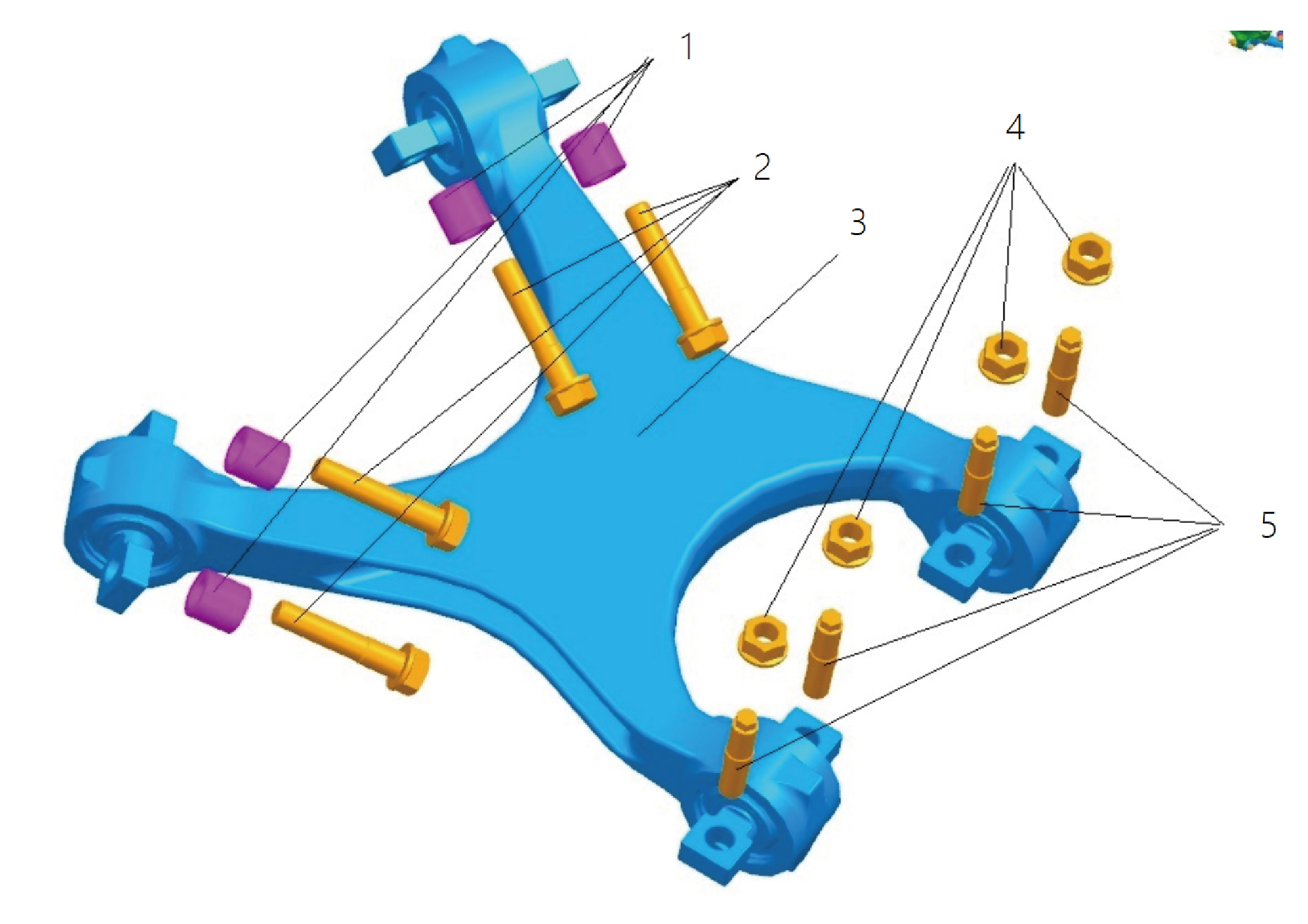

Figure p1871

8.7.2 مخطط التفكيك

8.7.2.1 مخطط التفكيك

1. الجلبة 4. صامولة M22x1.5 (Spiralock) 2. برغي شفة سداسي M22x1.5 5. مسمار مزدوج M22x2.5x1.5 3. مجموعة حامل الرابط X

6. مجموعة الذراع الخلفية 11. صامولة M20x1.5 (Spiralock) 7. برغي شفة سداسي 12. حامل الذراع الخلفية 8. برغي شفة سداسي 13. برغي شفة سداسي 9. برغي شفة سداسي 14. برغي شفة سداسي 10. صامولة قفل شفة سداسية_معدنية بالكامل

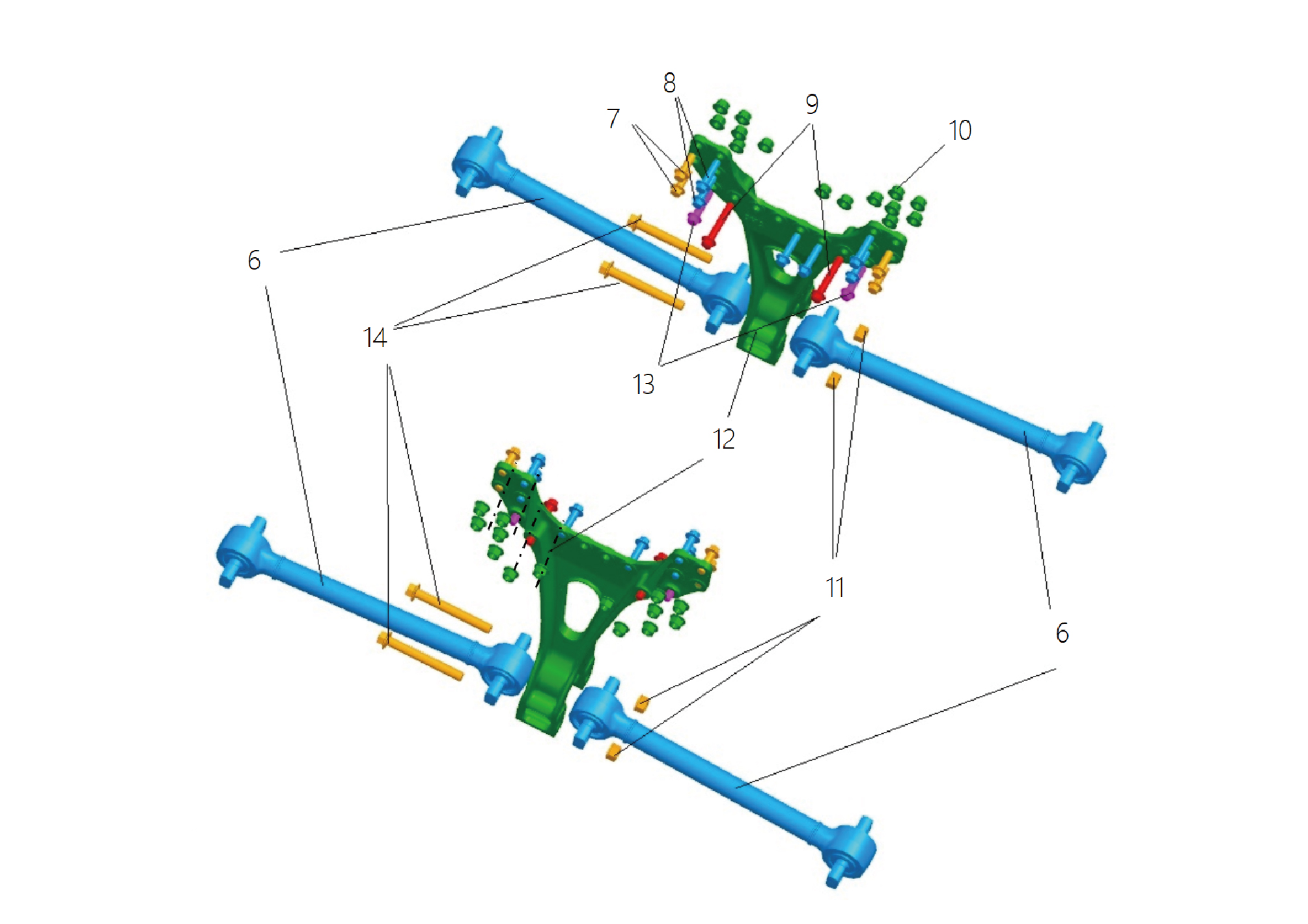

Figure p1872

4. صامولة M22x1.5 (Spiralock) 19. برغي U 1 6. مجموعة الذراع الخلفية 20. برغي U 2 11. صامولة M20x1.5 (Spiralock) 21. برغي شفة سداسي 15. معادل ضغط المحور - الأيسر 22. دبوس المعادل 16. معادل ضغط المحور - الأيمن 23. مسمار مزدوج M18x2x1.5 17. حشية ممتص الصدمات السفلية 24. صامولة M18x1.5 (Spiralock) 18. مجموعة ممتص الصدمات الخلفي 25. برغي شفة سداسي

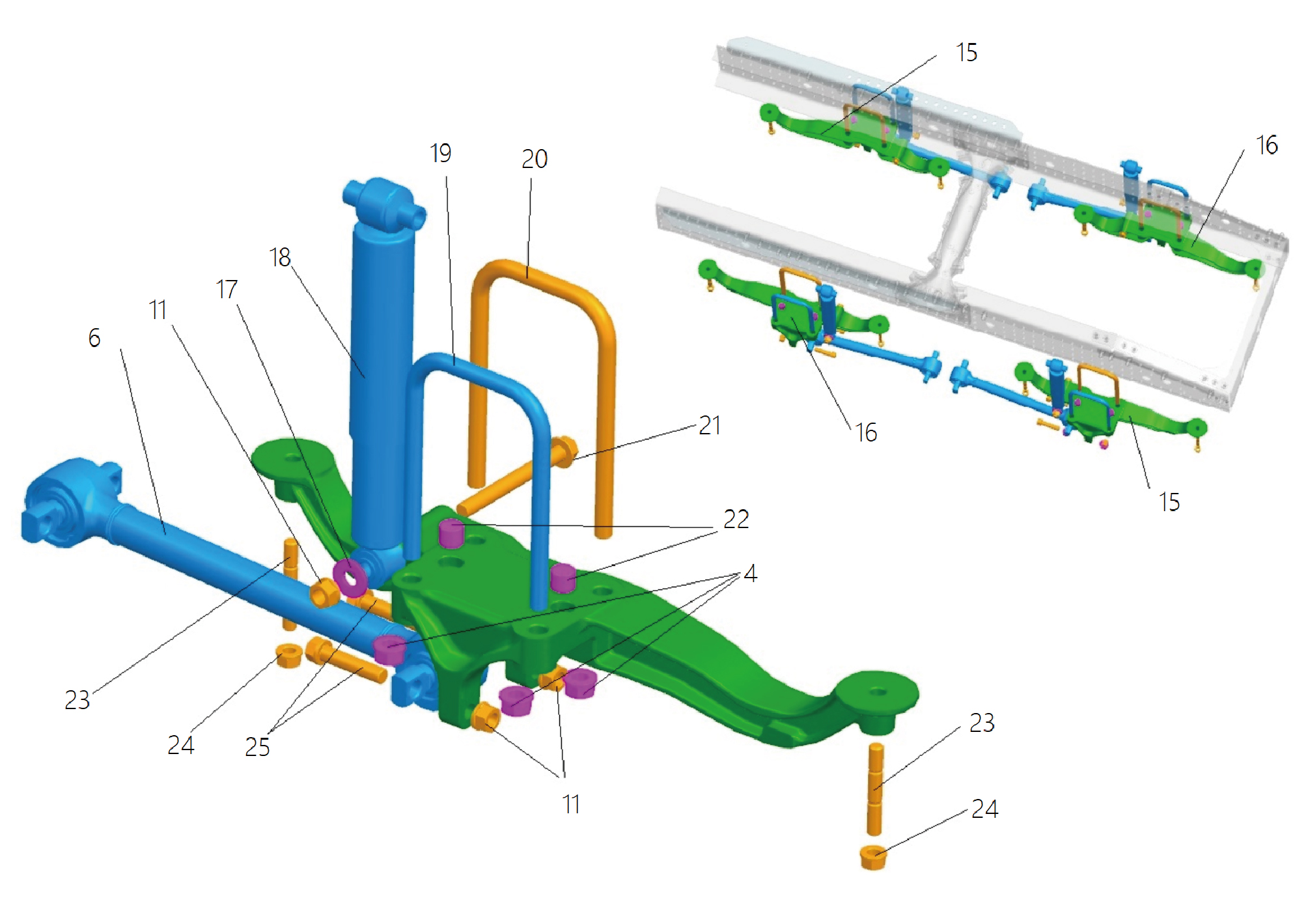

Figure p1873

26. النابض الهوائي - 260 32. برغي شفة سداسي 27. حامل تركيب النابض الهوائي 4 33. حامل تركيب النابض الهوائي 2 28. برغي شفة سداسي 34. حامل تركيب النابض الهوائي 1 29. برغي شفة سداسي 35. مجموعة السدادة الممتصة للصدمات 30. حامل تركيب النابض الهوائي 3 36. حامل ممتص الصدمات 31. النابض الهوائي - 280 37. صامولة قفل شفة سداسية_معدنية بالكامل

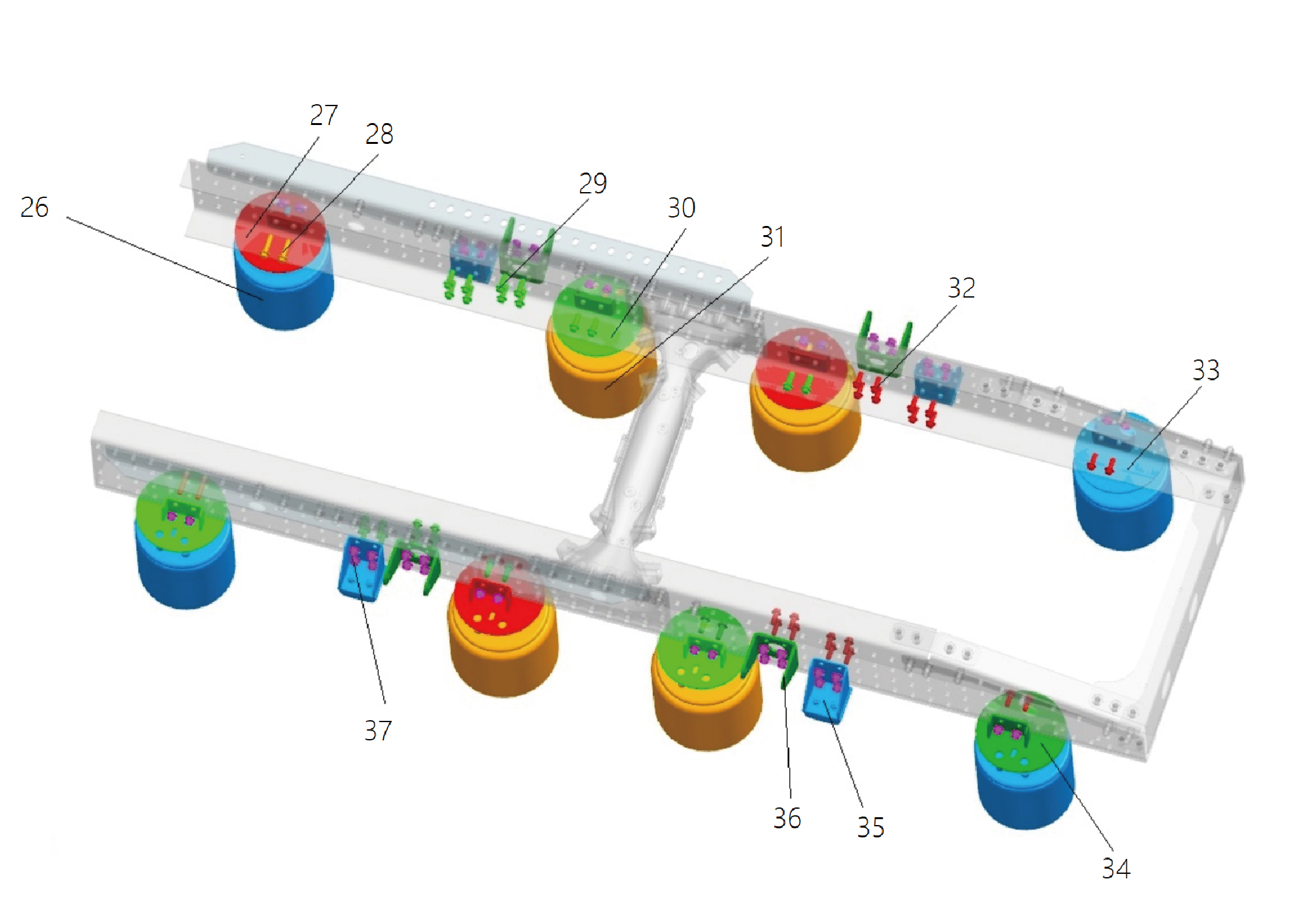

Figure p1874

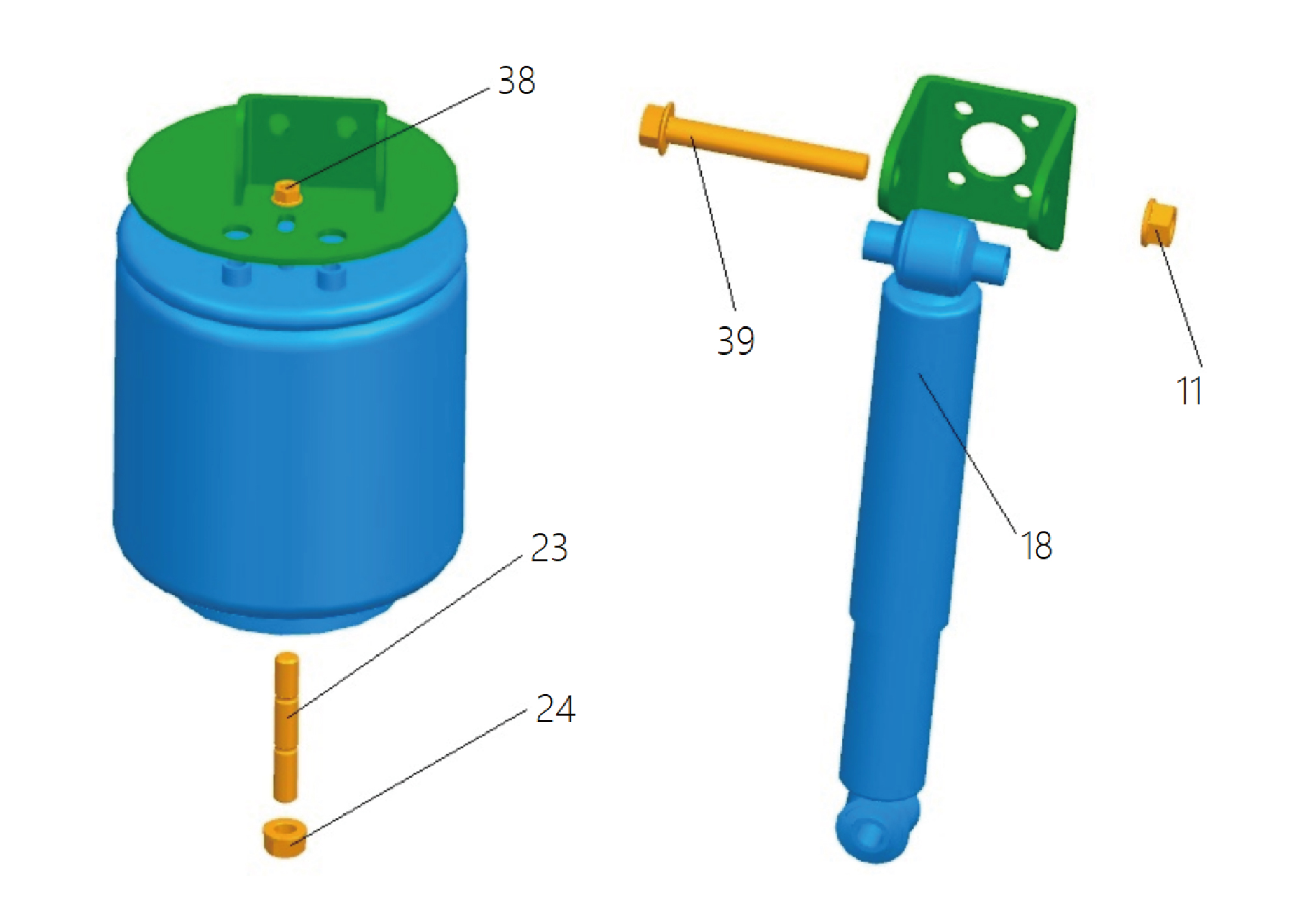

11. صامولة M20x1.5 (Spiralock) 24. صامولة M18x1.5 (Spiralock) 18. مجموعة ممتص الصدمات الخلفي 38. صامولة M12x1.5 (Spiralock) 23. مسمار مزدوج M18x2x1.5 39. برغي شفة سداسي

Figure p1875

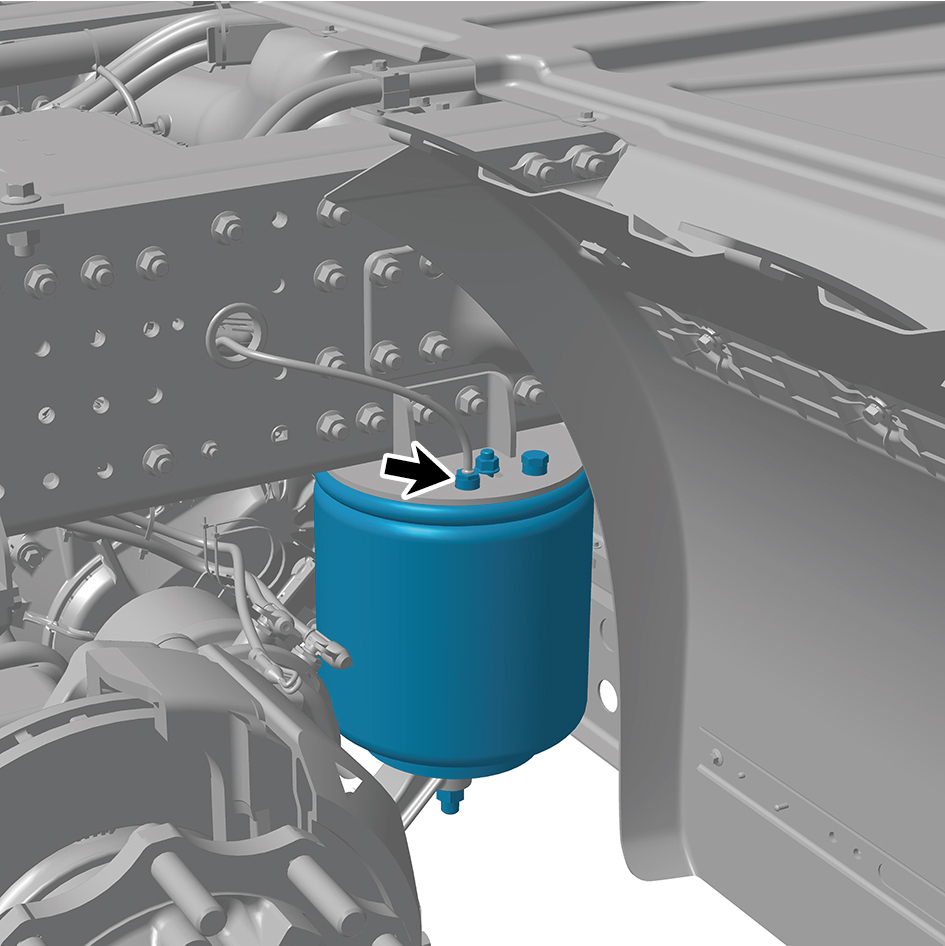

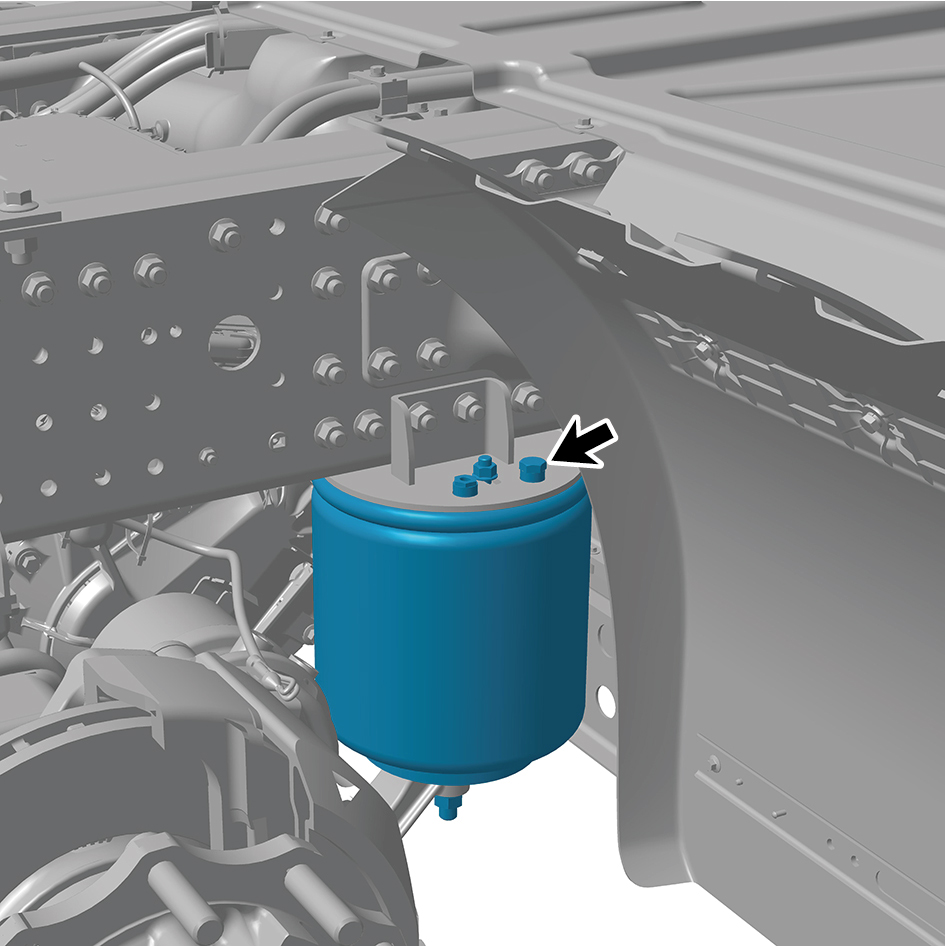

Figure p1876
Figure p1876

8.7.3 التفكيك والتركيب

8.7.3.1 استبدال مجموعة النابض الهوائي الخلفي - 260

إجراءات الإزالة 1 أوقف تشغيل طاقة المركبة وضع إسفين الركن لمنع المركبة من التدحرج. 2 ارفع الطرف الخلفي للمركبة بالرافعة. 3 أزل عجلة القيادة (الأمامية اليمنى) 4 افصل خط أنابيب واحدًا لمجموعة النابض الهوائي الخلفي - 260. 5 أزل قابسًا واحدًا لمجموعة النابض الهوائي الخلفي - 260.

6 أزل صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 260. 7 أزل صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 260. 8 أزل مجموعة النابض الهوائي الخلفي - 260. إجراءات التركيب

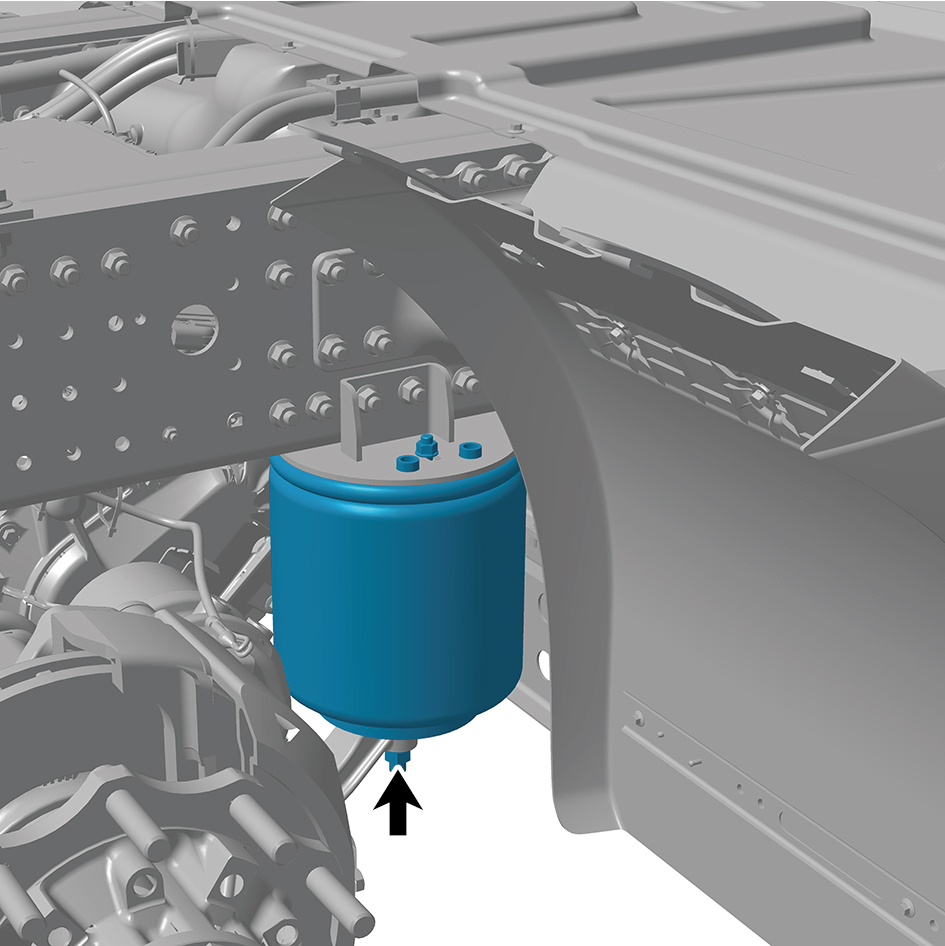

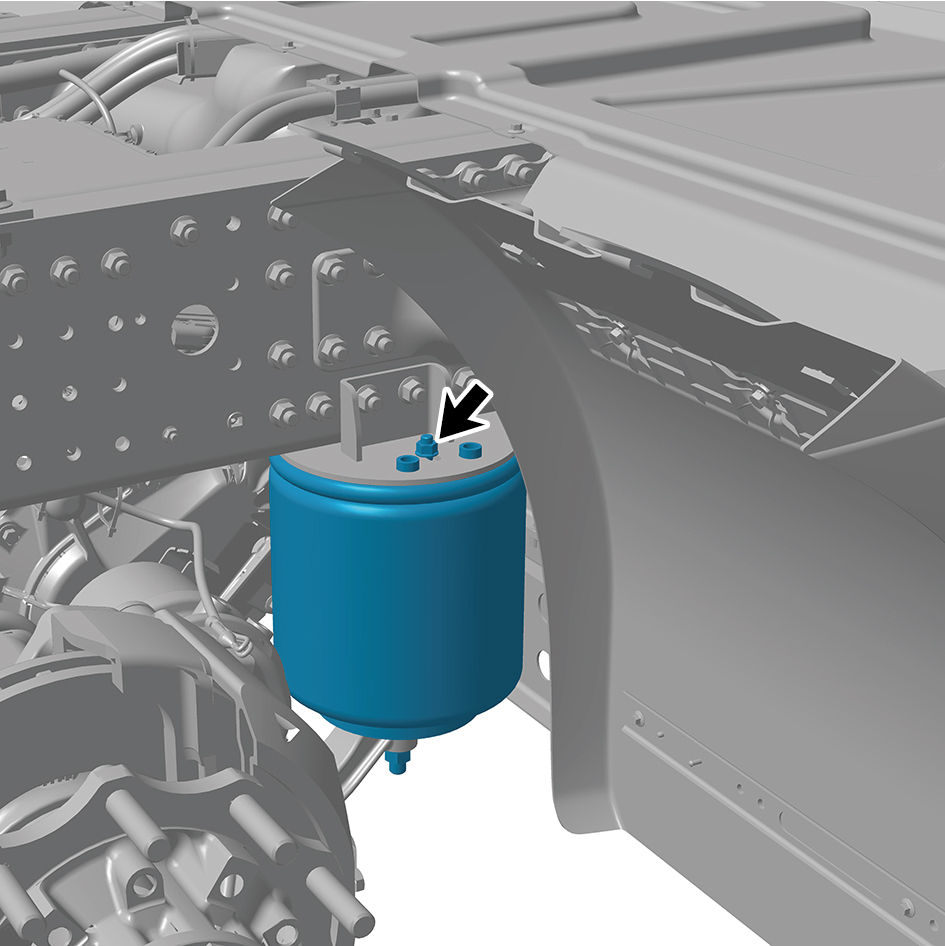

Figure p1877
Figure p1877

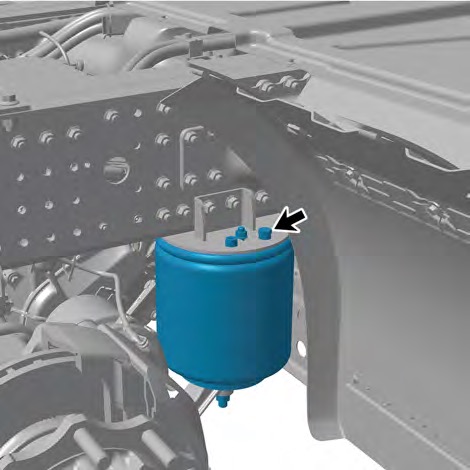

Figure p1878
Figure p1878
Figure p1878

1 انقل مجموعة النابض الهوائي الخلفي - 260 إلى موضع التركيب. 2 ثبّت صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 260.

عزم الربط: 40.5 +/- 3.5 (ft lbs)

3 ثبّت صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 260.

عزم الربط: 199 +/- 18.5 (ft lbs)

4 ثبّت قابسًا واحدًا لمجموعة النابض الهوائي الخلفي - 260.

عزم الربط: 7.5 - 12 (ft lbs)

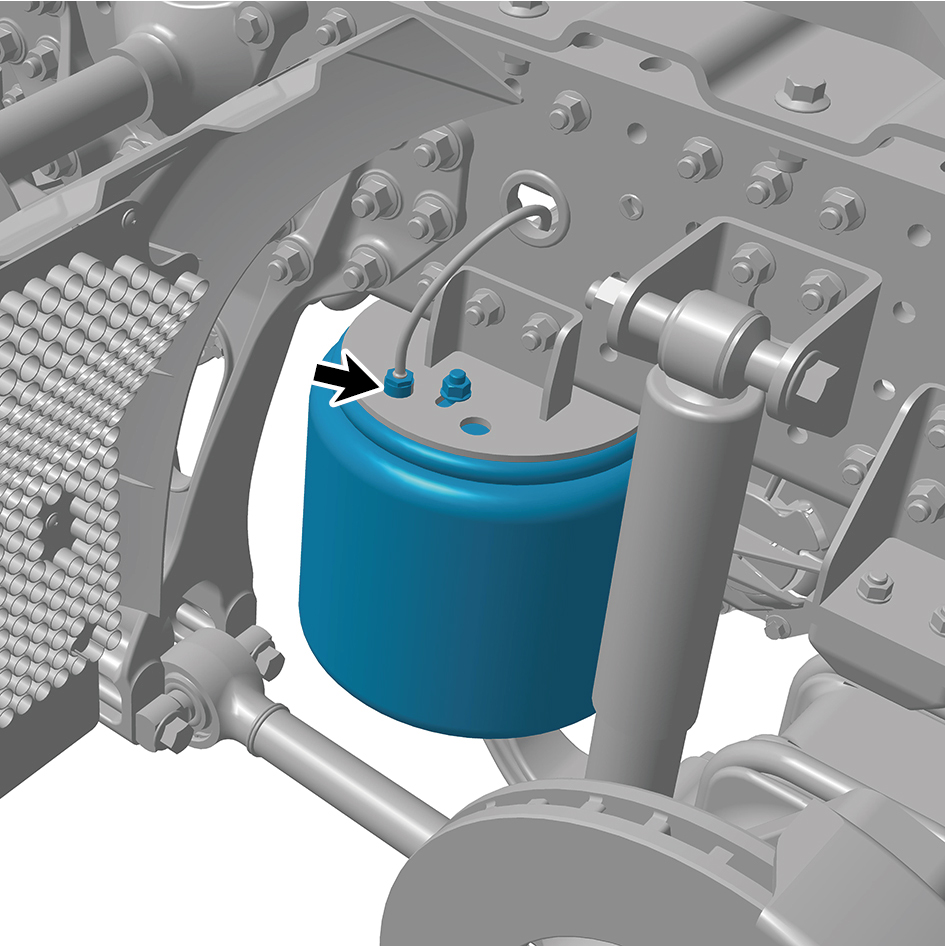

Figure p1879

5 صِل خط أنابيب واحدًا لمجموعة النابض الهوائي الخلفي - 260. 6 ثبّت عجلة القيادة (الأمامية اليمنى). 7 اخفض الطرف الخلفي للمركبة.

Figure p1879

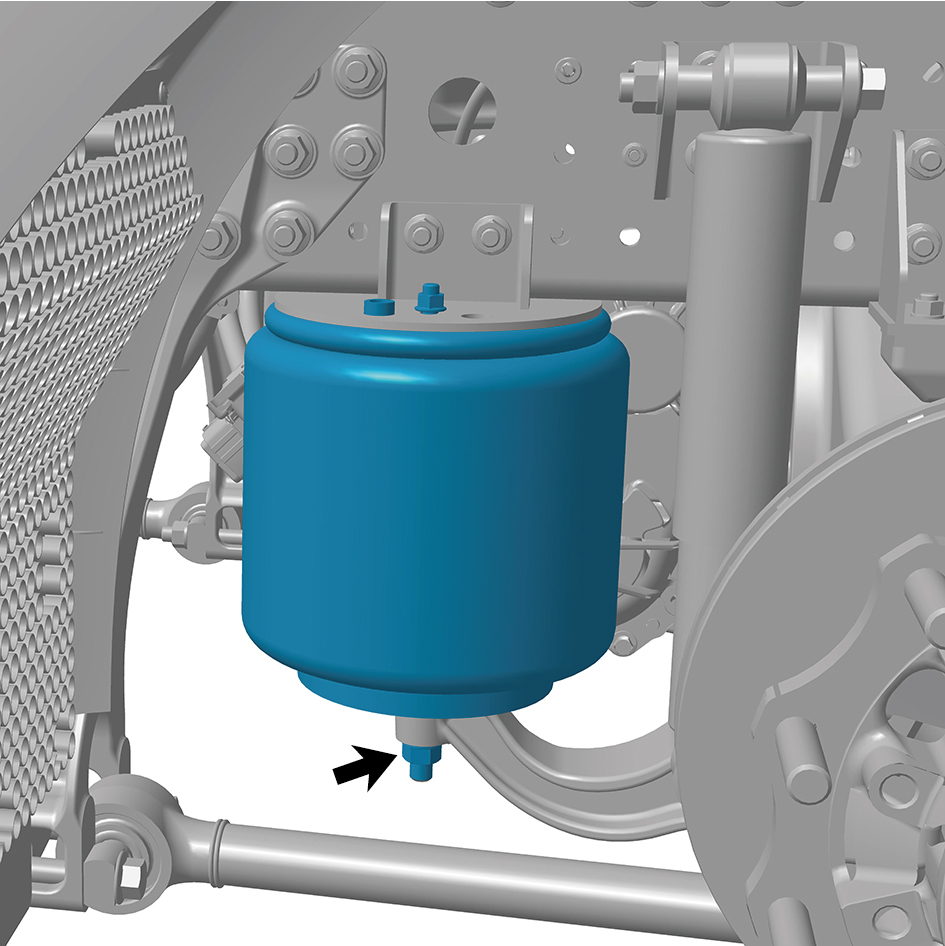

8.7.3.2 استبدال مجموعة النابض الهوائي الخلفي - 280

إجراءات الإزالة 1 أوقف تشغيل طاقة المركبة وضع إسفين الركن لمنع المركبة من التدحرج. 2 ارفع الطرف الخلفي للمركبة بالرافعة. 3 أزل عجلة القيادة (الأمامية اليمنى) 4 افصل خط أنابيب واحدًا لمجموعة النابض الهوائي الخلفي - 280.

5 أزل صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 280. 6 أزل صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 280. 7 أزل مجموعة النابض الهوائي الخلفي - 280. إجراءات التركيب

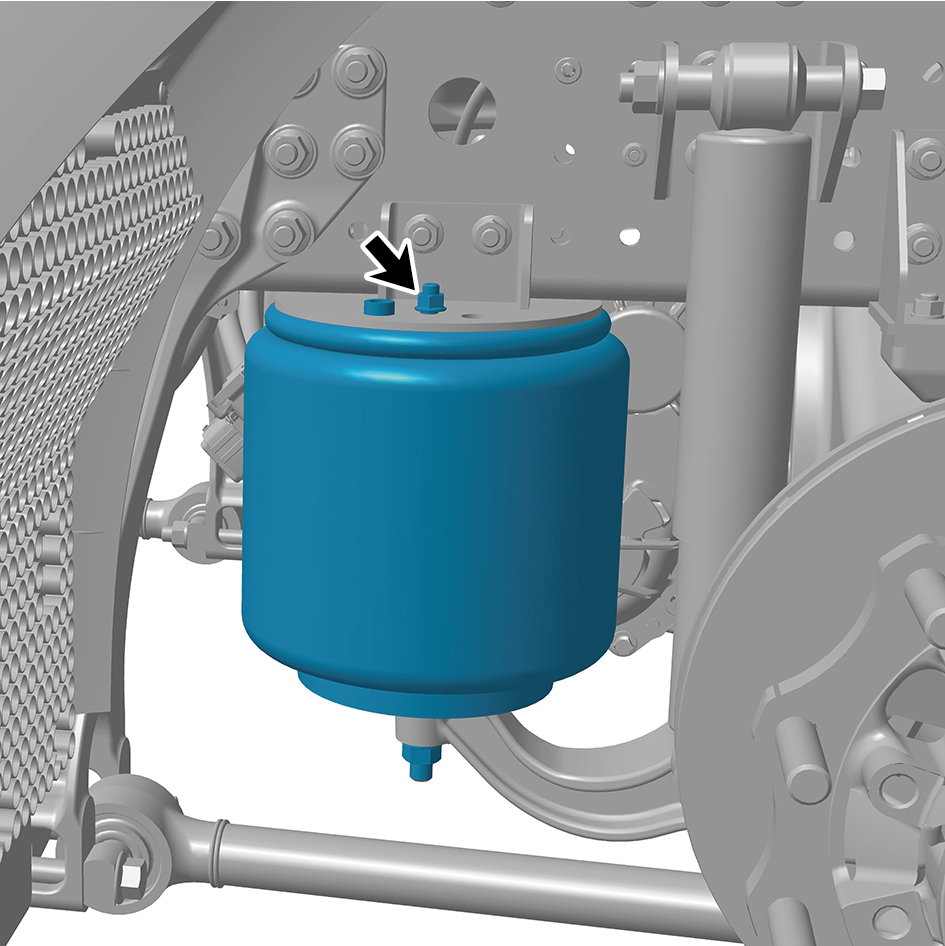

Figure p1880
Figure p1880

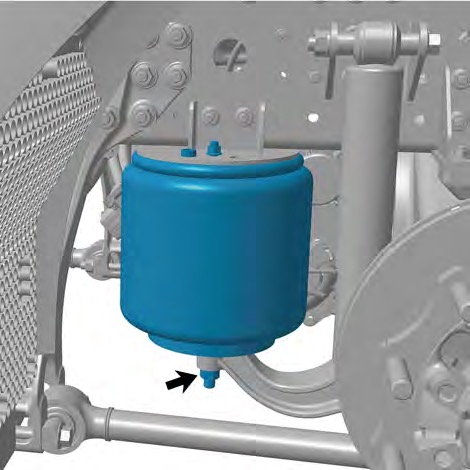

Figure p1881
Figure p1881
Figure p1881

1 انقل مجموعة النابض الهوائي الخلفي - 280 إلى موضع التركيب. 2 ثبّت صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 280.

عزم الربط: 199 +/- 18.5 (ft lbs)

3 ثبّت صامولة تثبيت واحدة لمجموعة النابض الهوائي الخلفي - 280.

عزم الربط: 40.5 +/- 3.5 (ft lbs)

4 صِل خط أنابيب واحدًا لمجموعة النابض الهوائي الخلفي - 280.

5 ثبّت عجلة القيادة (الأمامية اليمنى). 6 اخفض الطرف الخلفي للمركبة.

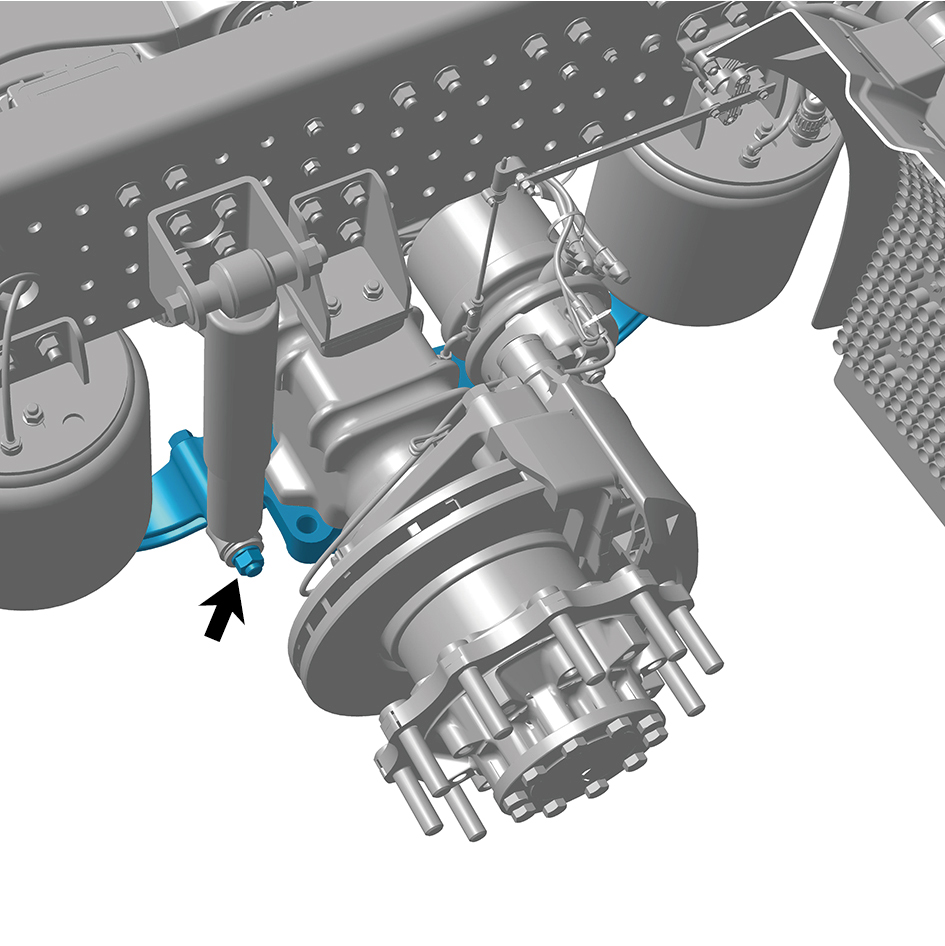

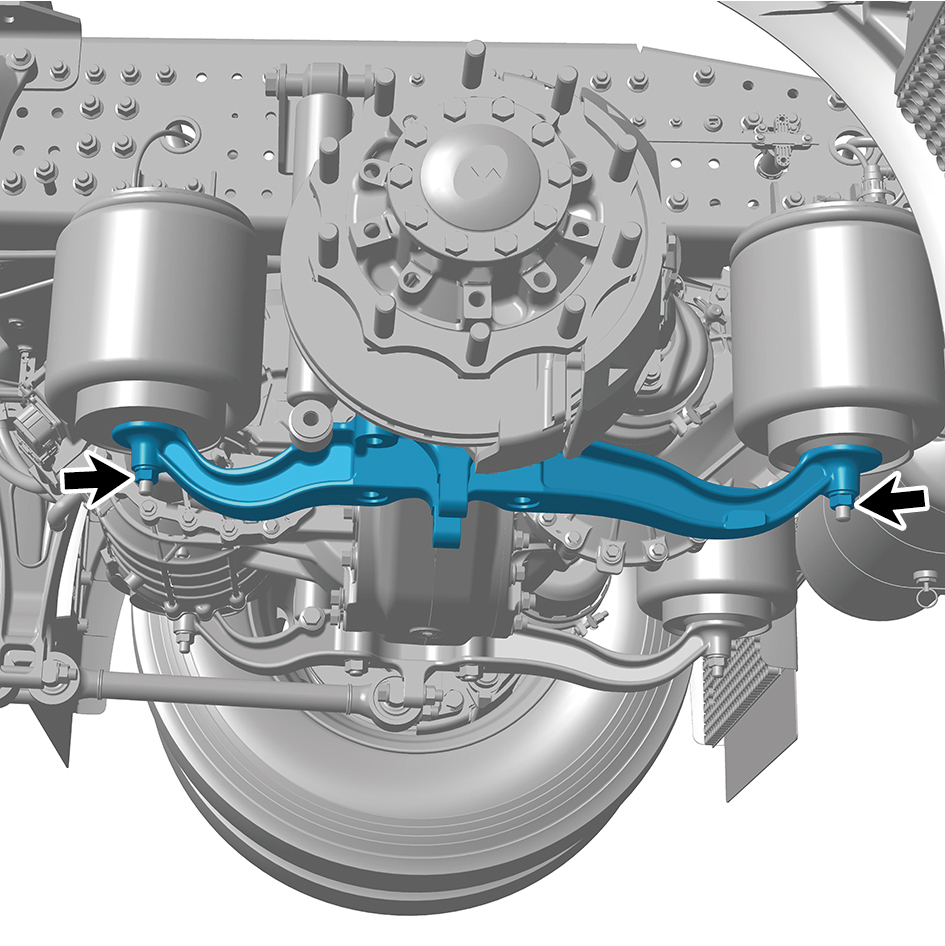

Figure p1882
Figure p1882

8.7.3.3 استبدال عارضة التوازن (اليسرى)

إجراءات الإزالة 1 أوقف تشغيل طاقة المركبة وضع إسفين الركن لمنع المركبة من التدحرج. 2 ارفع الطرف الخلفي للمركبة بالرافعة. 3 ارخِ وصلة أنبوب هواء النابض الهوائي وأفرغ الهواء بداخله. 4 أزل عجلة القيادة (الخلفية اليسرى). 5 أزل مجموعة ممتص الصدمات (الخلفي). 6 أزل مجموعة قضيب الدفع الطولي. 7 أزل برغي U للنابض الخلفي. 8 أزل برغي تثبيت واحدًا وصامولة تثبيت واحدة لعارضة التوازن (اليسرى). 9 أزل صامولتي تثبيت لعارضة التوازن (اليسرى). 10 أزل عارضة التوازن (اليسرى).

Figure p1883
Figure p1883

إجراءات التركيب 1 انقل عارضة التوازن (اليسرى) إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لعارضة التوازن (اليسرى).

عزم الربط: 199 +/- 18.5 (ft lbs)

3 ثبّت برغي تثبيت واحدًا وصامولة تثبيت واحدة لعارضة التوازن (اليسرى).

عزم الربط: 405.5 +/- 37 (ft lbs)

4 ثبّت برغي U للنابض الخلفي. 5 ثبّت مجموعة قضيب الدفع الطولي. 6 ثبّت مجموعة ممتص الصدمات (الخلفي). 7 ثبّت عجلة القيادة (الخلفية اليسرى). 8 اخفض الطرف الخلفي للمركبة.

8.7.3.4 استبدال عارضة التوازن (اليمنى)

إجراءات الإزالة 1 أوقف تشغيل طاقة المركبة وضع إسفين الركن لمنع المركبة من التدحرج. 2 ارفع الطرف الخلفي للمركبة بالرافعة. 3 ارخِ وصلة أنبوب هواء النابض الهوائي وأفرغ الهواء بداخله.

4 أزل عجلة القيادة (الخلفية اليمنى). 5 أزل مجموعة ممتص الصدمات (الخلفي). 6 أزل مجموعة قضيب الدفع الطولي. 7 أزل برغي U للنابض الخلفي. 8 أزل برغي تثبيت واحدًا وصامولة تثبيت واحدة لعارضة التوازن (اليمنى). 9 أزل صامولتي تثبيت لعارضة التوازن (اليمنى). 10 أزل عارضة التوازن (اليمنى). إجراءات التركيب

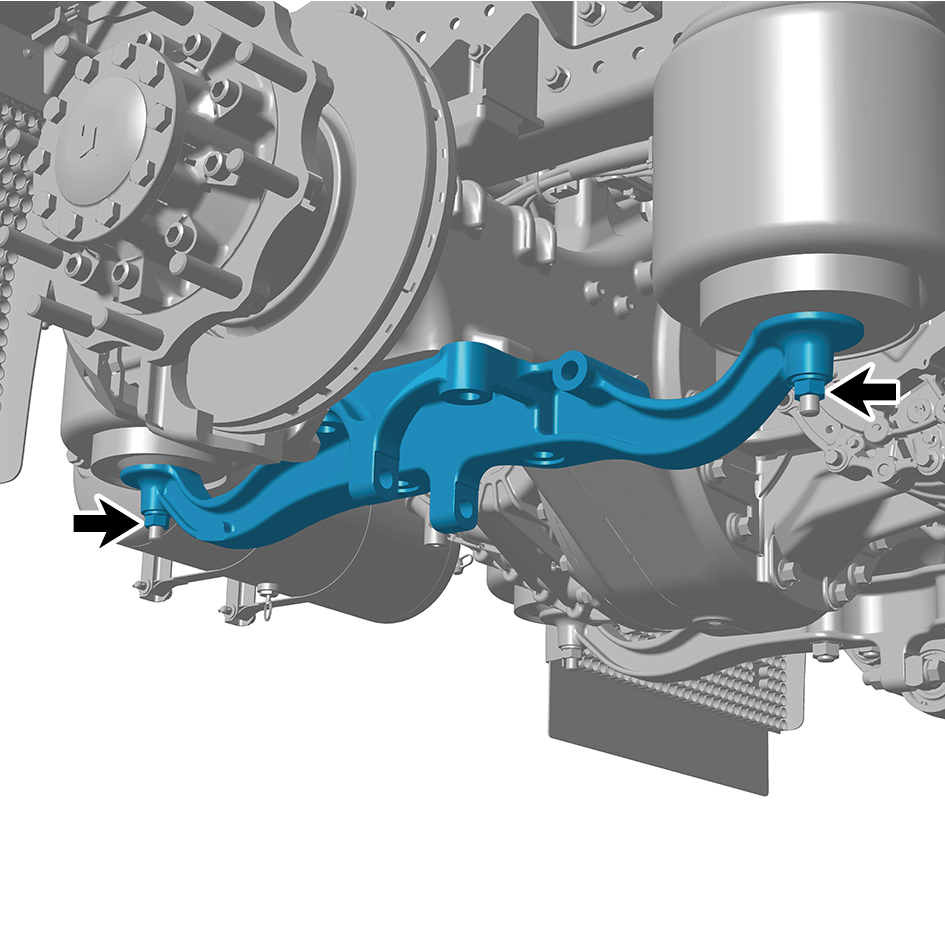

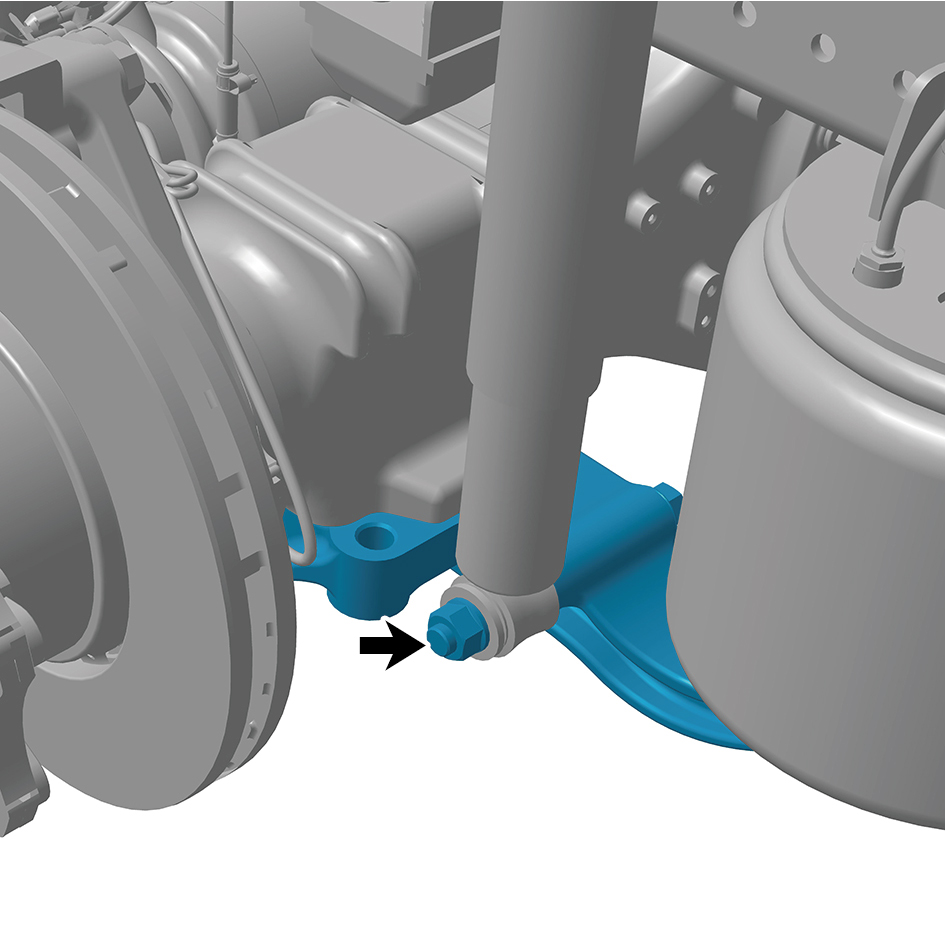

Figure p1884
Figure p1884

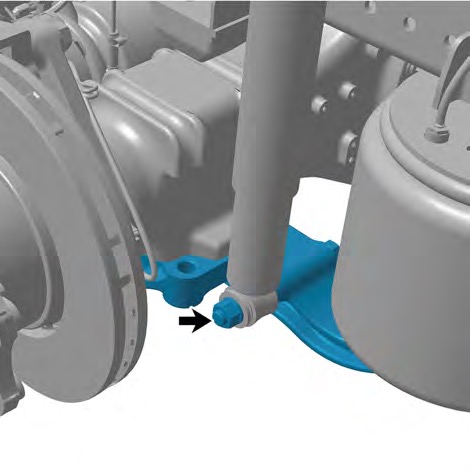

Figure p1885
Figure p1885

1 انقل عارضة التوازن (اليمنى) إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لعارضة التوازن (اليمنى).

عزم الربط: 199 +/- 18.5 (ft lbs)

3 ثبّت برغي تثبيت واحدًا وصامولة تثبيت واحدة لعارضة التوازن (اليمنى).

عزم الربط: 405.5 +/- 37 (ft lbs)

4 ثبّت برغي U للنابض الخلفي. 5 ثبّت مجموعة قضيب الدفع الطولي. 6 ثبّت مجموعة ممتص الصدمات (الخلفي). 7 ثبّت عجلة القيادة (الخلفية اليمنى). 8 اخفض الطرف الخلفي للمركبة.

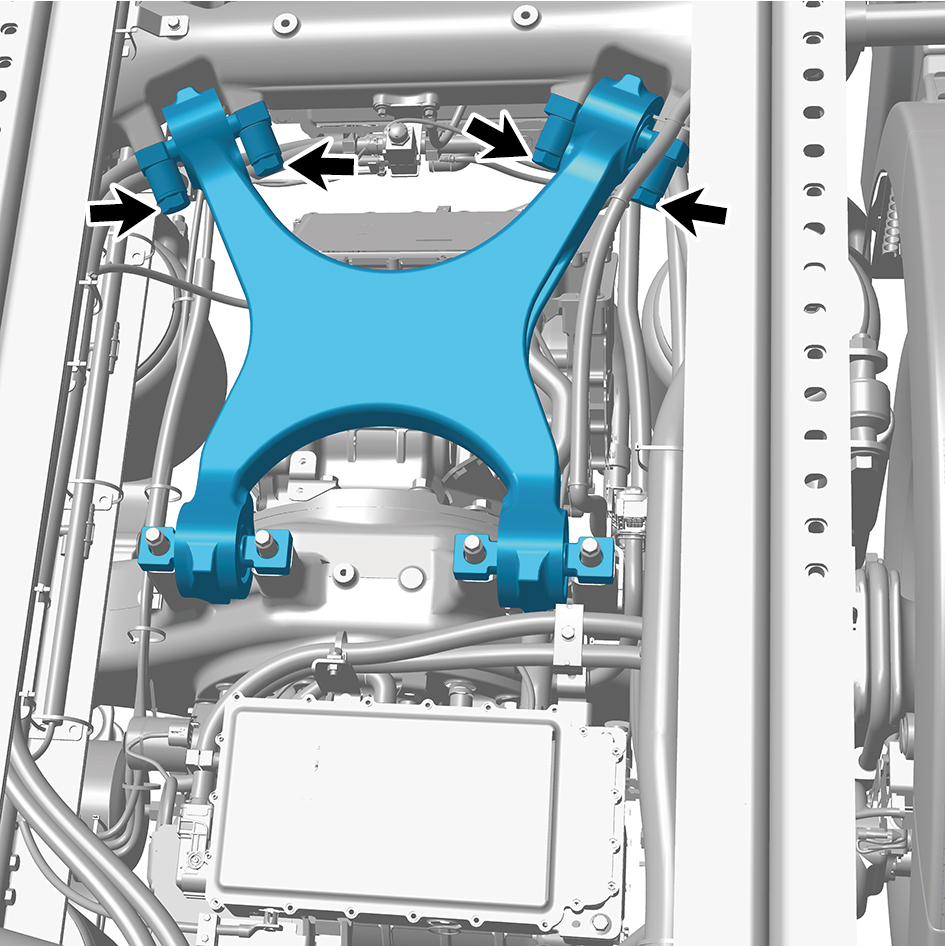

8.7.3.5 استبدال مجموعة ذراع التحكم على شكل X (الأمامية)

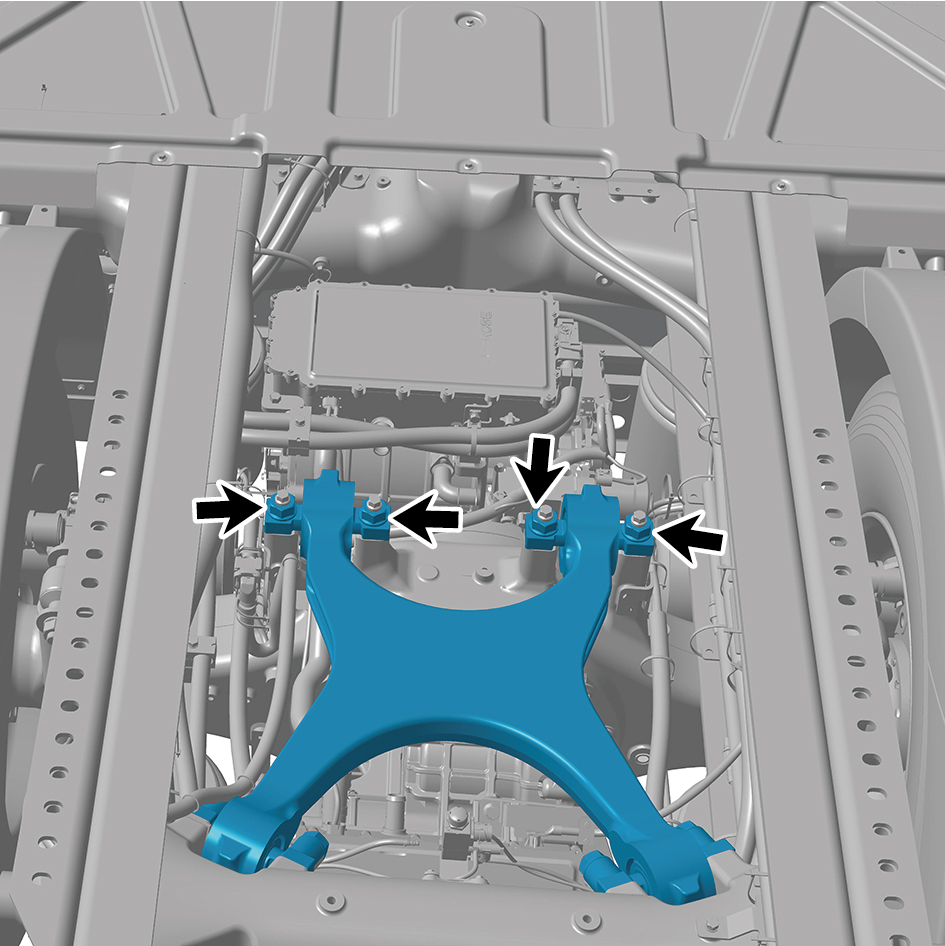

إجراءات الإزالة 1 أزل مجموعة العجلة الخامسة. 2 أزل اللوحة المتموجة.

3 أزل 4 صواميل تثبيت لمجموعة ذراع التحكم على شكل X (الأمامية). 4 أزل 4 براغي تثبيت لمجموعة ذراع التحكم على شكل X (الأمامية). 5 أزل مجموعة ذراع التحكم على شكل X (الأمامية). إجراءات التركيب

Figure p1886
Figure p1886
Figure p1887
Figure p1887

1 انقل مجموعة ذراع التحكم على شكل X (الأمامية) إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت لمجموعة ذراع التحكم على شكل X (الأمامية).

عزم الربط: 516 +/- 37 (ft lbs)
تحذير
ببساطة اربط الخيط واربطه بعد تثبيت الطرف الآخر.

3 ثبّت 4 صواميل تثبيت لمجموعة ذراع التحكم على شكل X (الأمامية).

عزم الربط: 516 +/- 37 (ft lbs)

4 ثبّت اللوحة المتموجة. 5 ثبّت مجموعة العجلة الخامسة.

8.7.3.6 استبدال مجموعة ذراع التحكم على شكل X (الخلفية)

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة الوحدة ثنائية القناة.

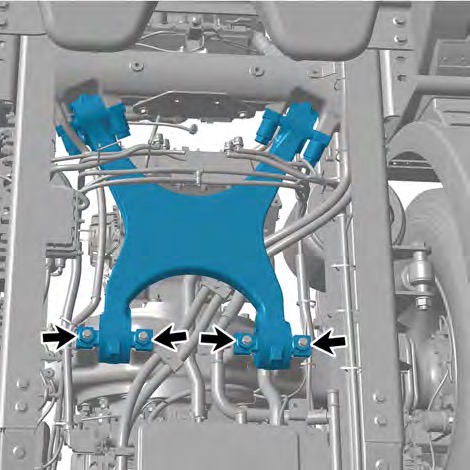

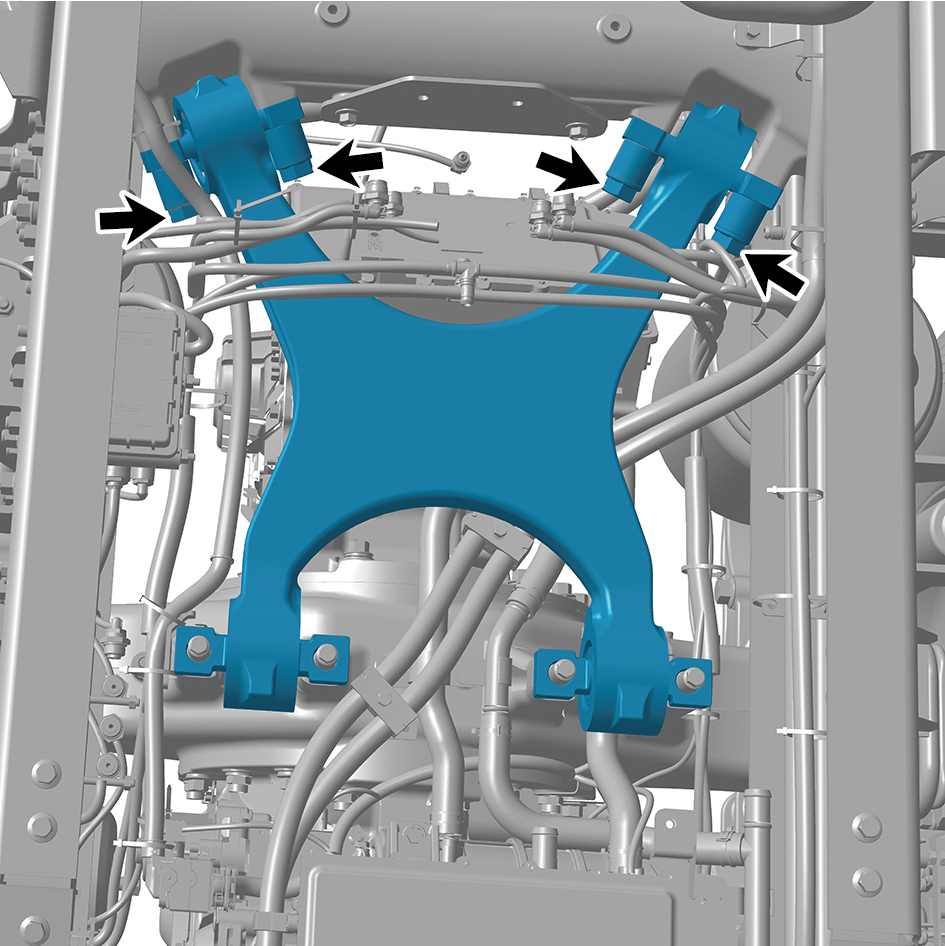

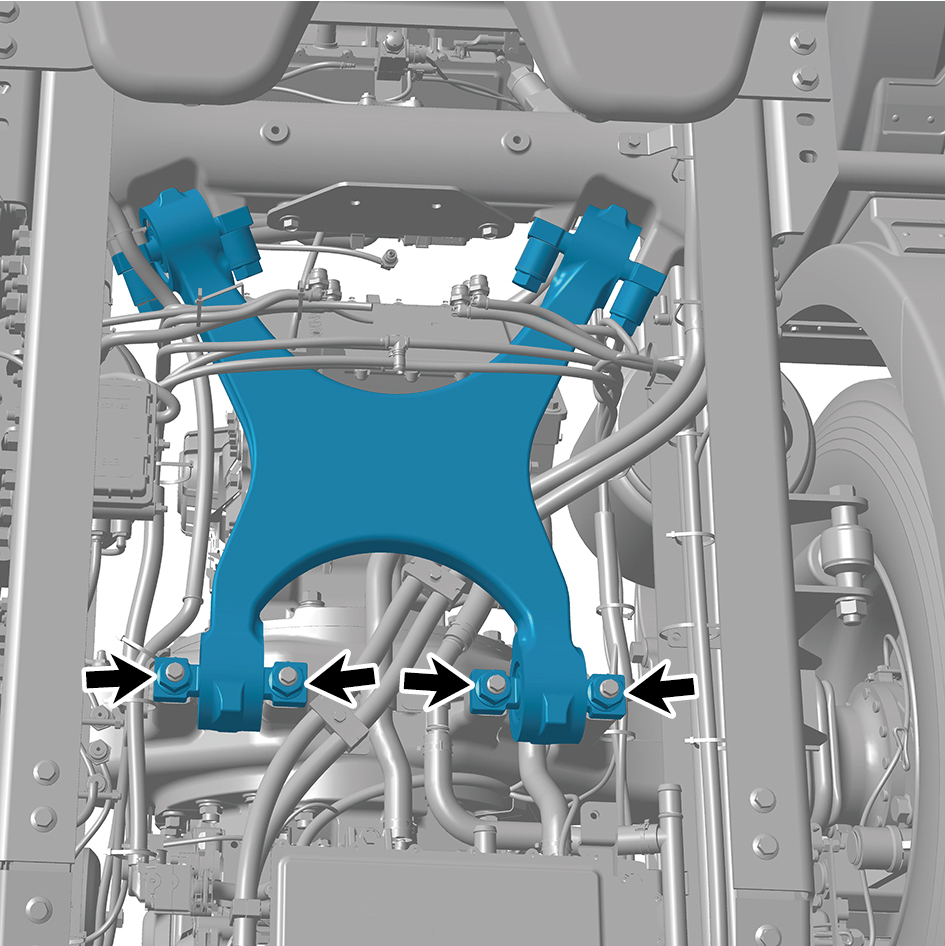

5 أزل 4 صواميل تثبيت لمجموعة ذراع التحكم على شكل X (الخلفية). 6 أزل 4 براغي تثبيت لمجموعة ذراع التحكم على شكل X (الخلفية). 7 أزل مجموعة ذراع التحكم على شكل X (الخلفية). إجراءات التركيب

Figure p1888
Figure p1888

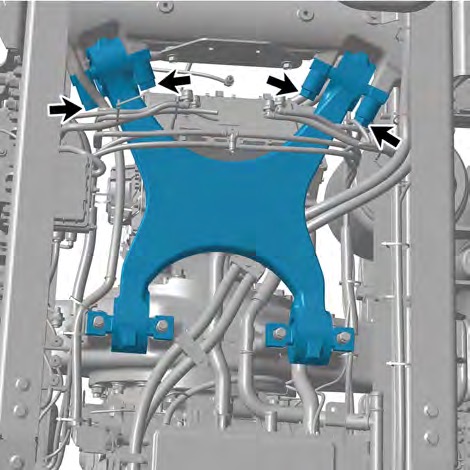

Figure p1889
Figure p1889

1 انقل مجموعة ذراع التحكم على شكل X (الخلفية) إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت لمجموعة ذراع التحكم على شكل X (الخلفية).

عزم الربط: 516 +/- 37 (ft lbs)
تحذير
ببساطة اربط الخيط واربطه بعد تثبيت الطرف الآخر.

3 ثبّت 4 صواميل تثبيت لمجموعة ذراع التحكم على شكل X (الخلفية).

عزم الربط: 516 +/- 37 (ft lbs)

4 ثبّت مجموعة الوحدة ثنائية القناة. 5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

8.7.3.7 استبدال مجموعة ممتص الصدمات (الخلفي)

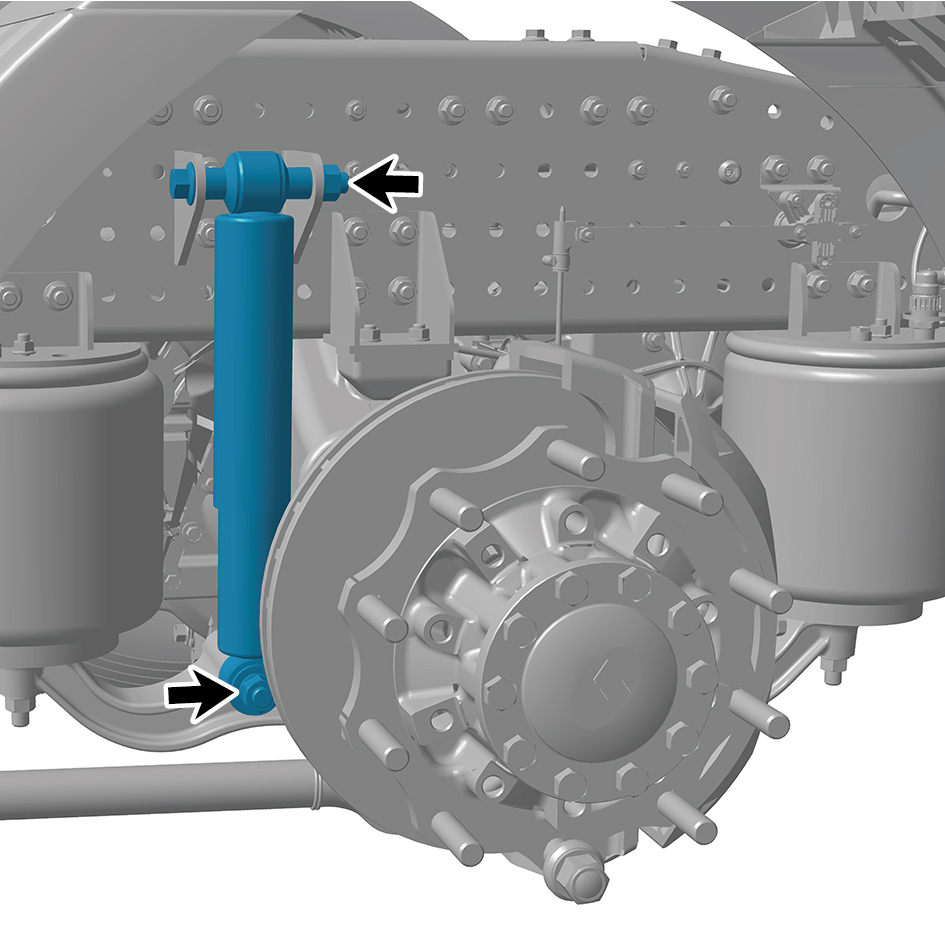

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الأمامية اليسرى).

Figure p1890

3 أزل برغيي تثبيت وصامولتي تثبيت لمجموعة ممتص الصدمات (الخلفي). 4 أزل مجموعة ممتص الصدمات (الخلفي). إجراءات التركيب 1 انقل مجموعة ممتص الصدمات (الخلفي) إلى موضع التركيب. 2 ثبّت برغيي تثبيت وصامولتي تثبيت لمجموعة ممتص الصدمات (الخلفي).

عزم الربط: 516 +/- 37 (ft lbs)

3 ثبّت عجلة القيادة (الأمامية اليسرى). 4 اخفض الطرف الخلفي للمركبة.

Figure p1890

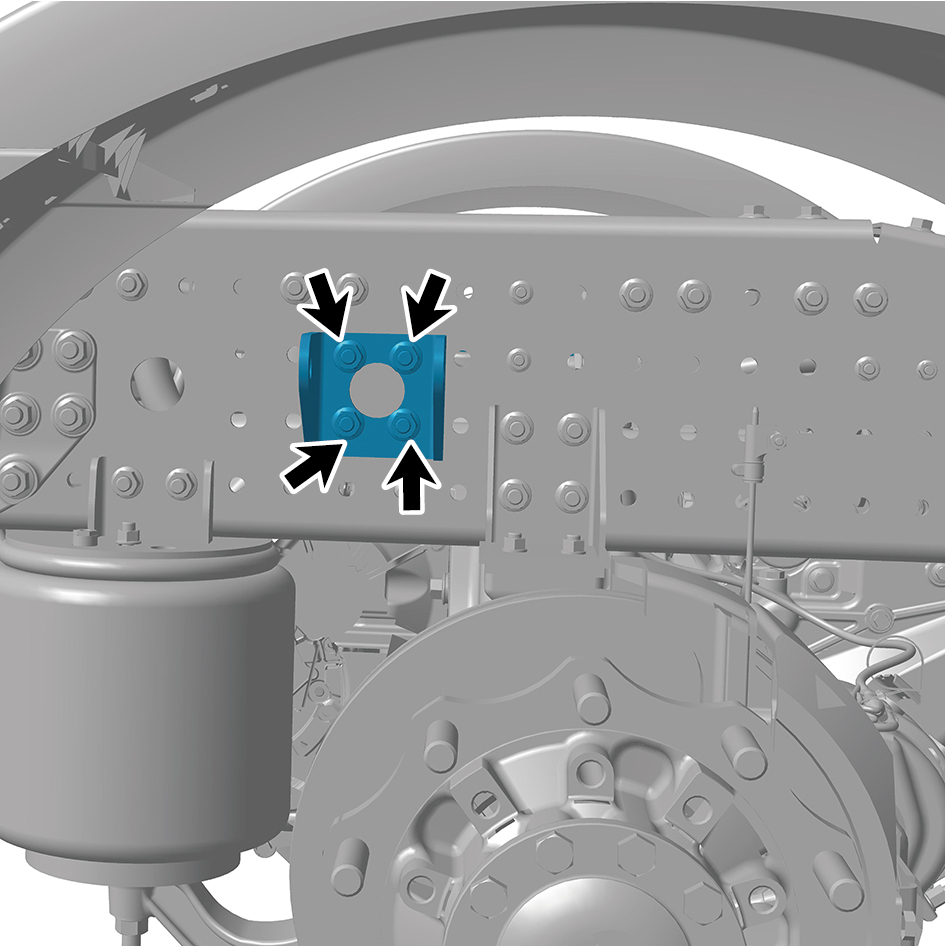

8.7.3.8 استبدال حامل ممتص الصدمات

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الأمامية اليسرى).

3 أزل برغي تثبيت واحدًا وصامولة تثبيت واحدة تربط حامل ممتص الصدمات بمجموعة ممتص الصدمات (الخلفي)، وافصل مجموعة ممتص الصدمات (الخلفي). 4 أزل 4 براغي تثبيت وصواميل تثبيت لحامل ممتص الصدمات. 5 أزل حامل ممتص الصدمات. إجراءات التركيب

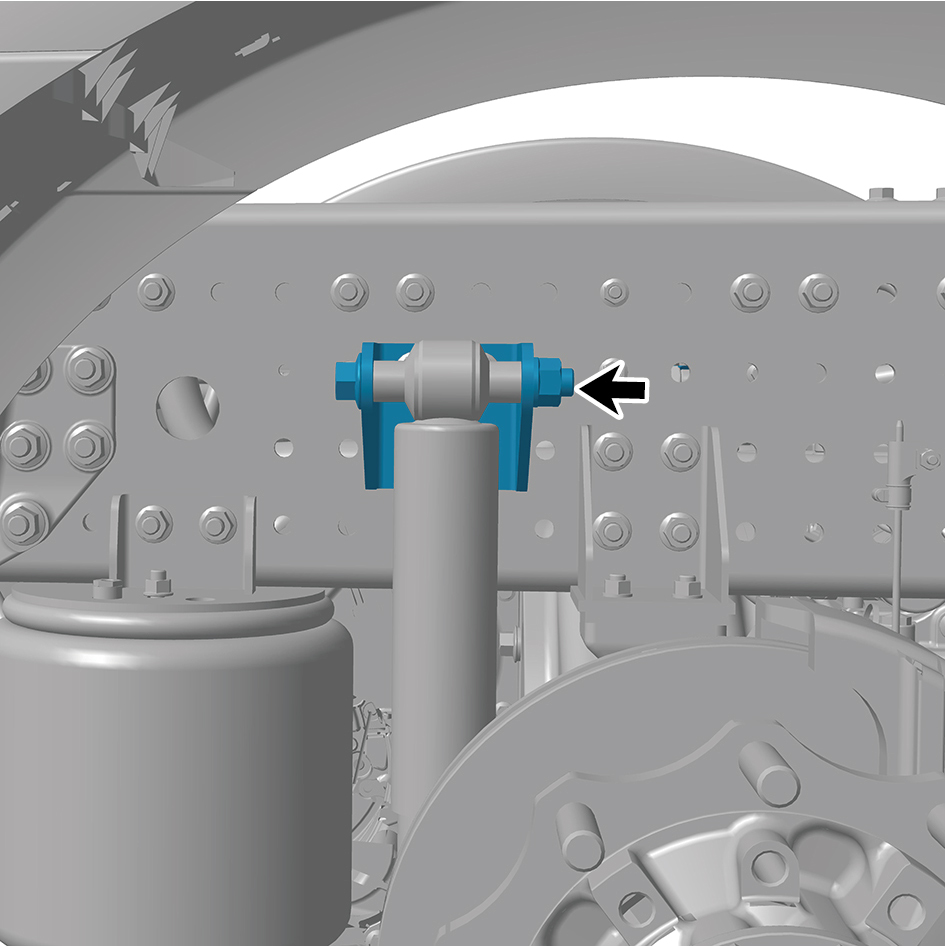

Figure p1891
Figure p1891
Figure p1892
Figure p1892

1 انقل حامل ممتص الصدمات إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت وصواميل تثبيت لحامل ممتص الصدمات.

عزم الربط: 155 +/- 14.5 (ft lbs)

3 ثبّت برغي تثبيت واحدًا وصامولة تثبيت واحدة تربط حامل ممتص الصدمات بمجموعة ممتص الصدمات (الخلفي)، وافصل مجموعة ممتص الصدمات (الخلفي).

عزم الربط: 405.5 +/- 37 (ft lbs)

4 ثبّت عجلة القيادة (الأمامية اليسرى). 5 اخفض الطرف الخلفي للمركبة.

8.7.3.9 استبدال مجموعة ممتص الصدمات الحدي

إجراءات الإزالة

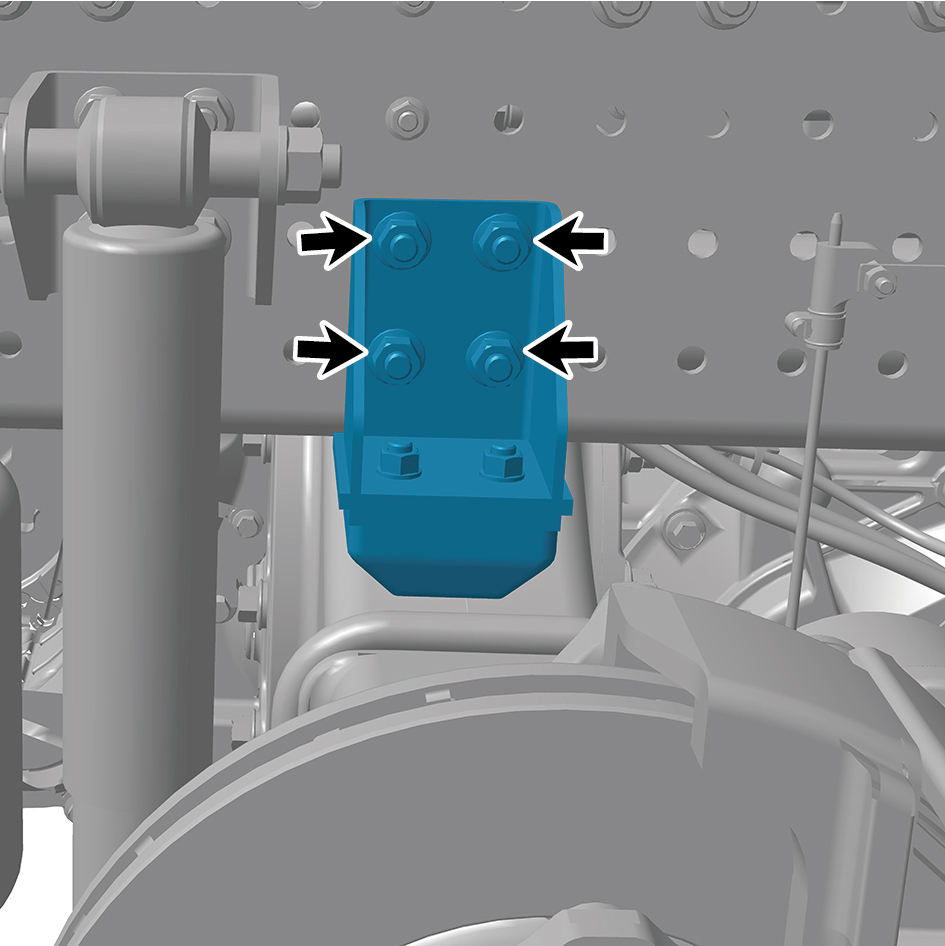

Figure p1893

1 أزل 4 براغي تثبيت وصواميل تثبيت لمجموعة ممتص الصدمات الحدي. 2 أزل مجموعة ممتص الصدمات الحدي. إجراءات التركيب 1 انقل مجموعة ممتص الصدمات الحدي إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت وصواميل تثبيت لمجموعة ممتص الصدمات الحدي.

عزم الربط: 155 +/- 14.75 (ft lbs)
Figure p1893

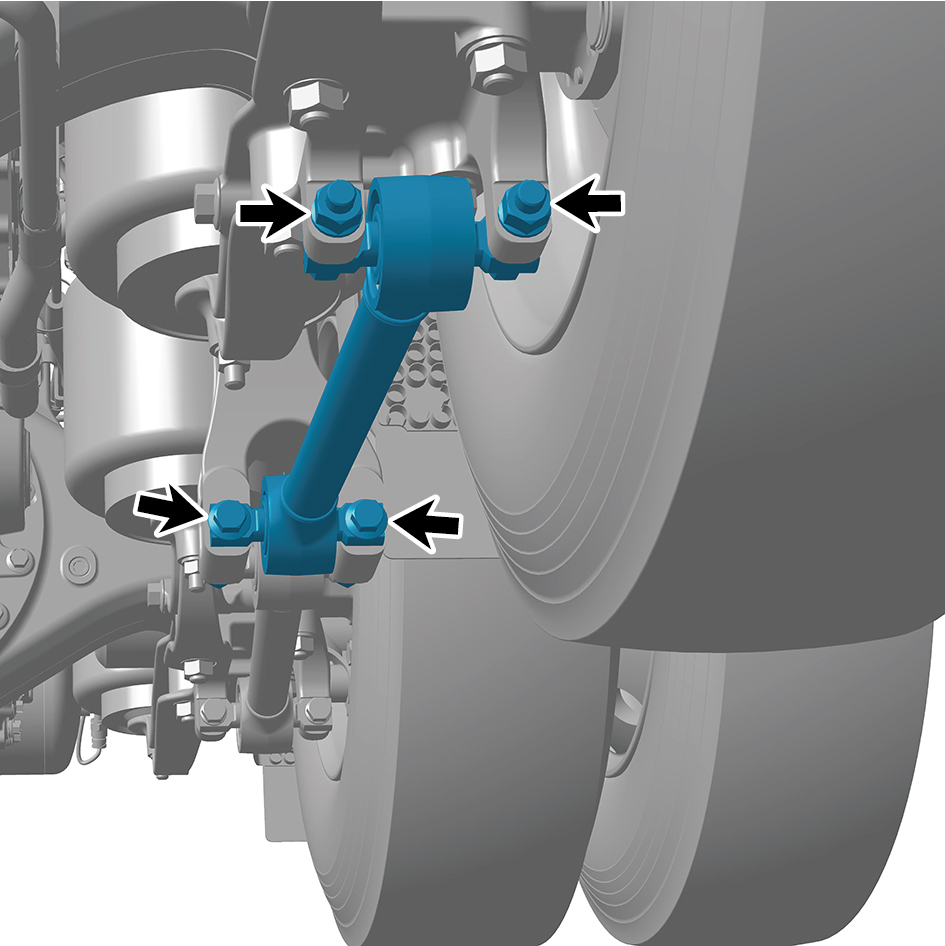

8.7.3.10 استبدال مجموعة قضيب الدفع الطولي

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الأمامية اليسرى).

Figure p1894

3 أزل 4 براغي تثبيت وصواميل تثبيت لمجموعة قضيب الدفع الطولي. 4 أزل مجموعة قضيب الدفع الطولي. إجراءات التركيب 1 انقل مجموعة قضيب الدفع الطولي إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت وصواميل تثبيت لمجموعة قضيب الدفع الطولي.

عزم الربط: 405.5 +/- 37 (ft lbs)

3 ثبّت عجلة القيادة (الأمامية اليسرى). 4 اخفض الطرف الخلفي للمركبة.

Figure p1894

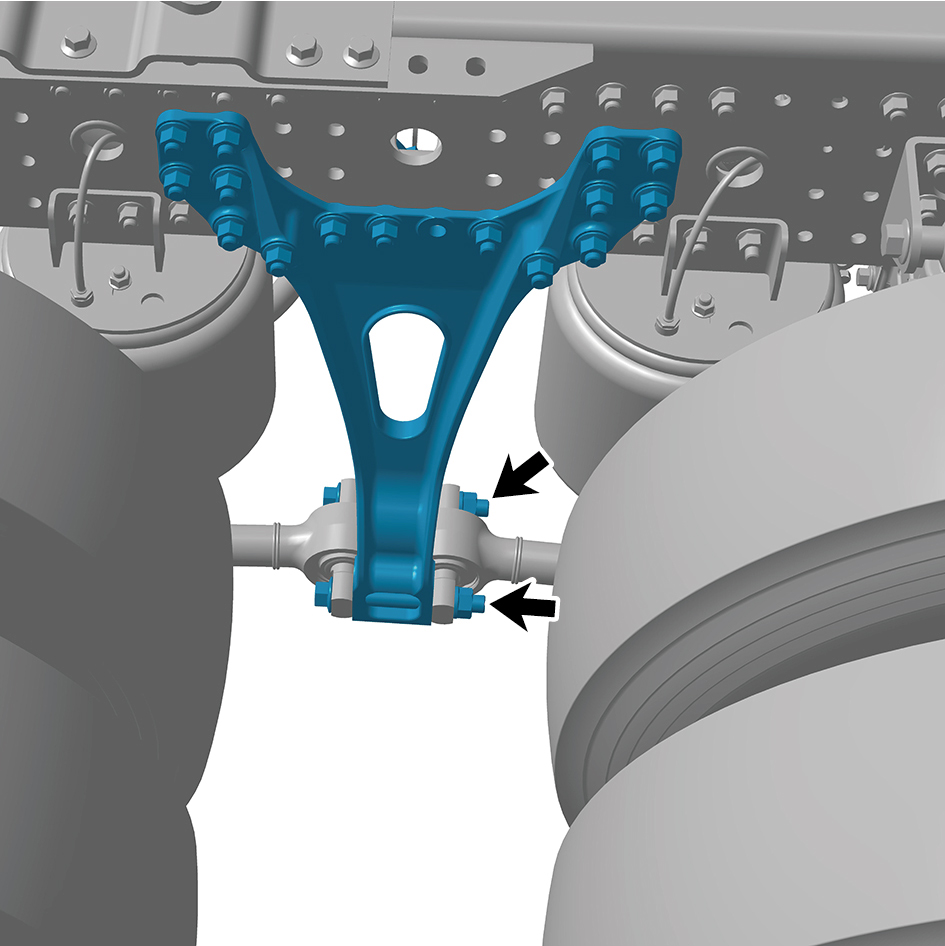

8.7.3.11 استبدال حامل قضيب الدفع

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الخلفية اليسرى).

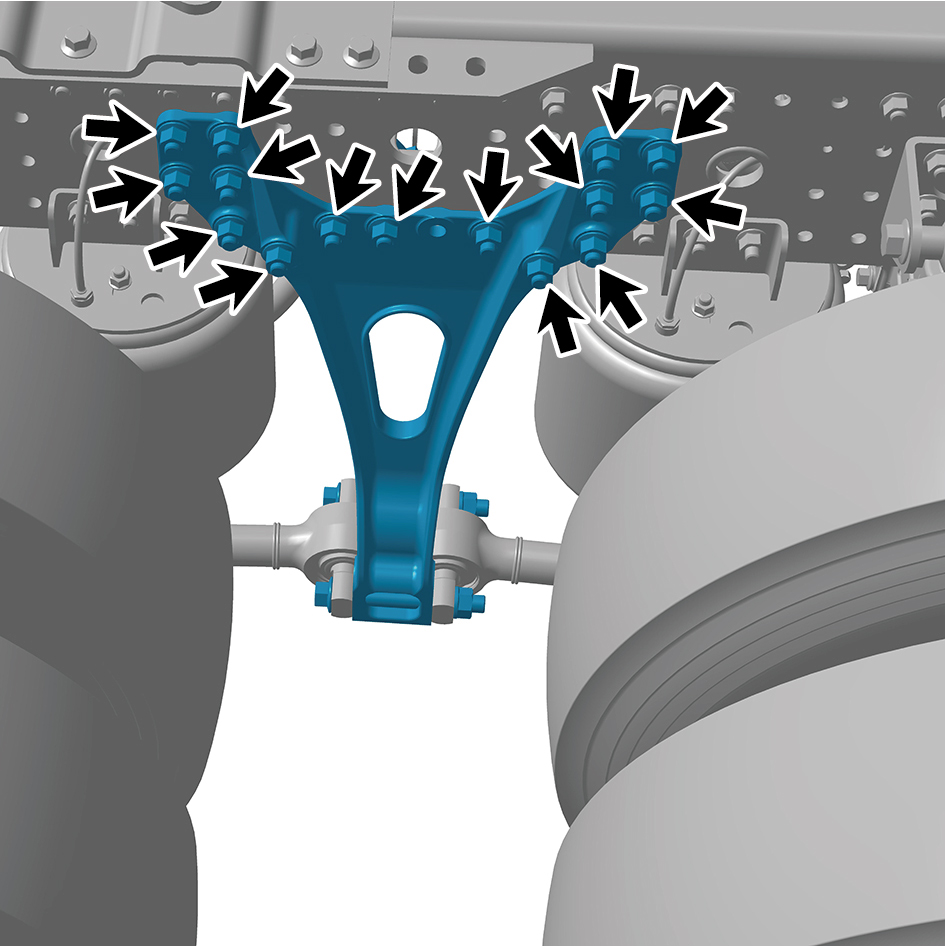

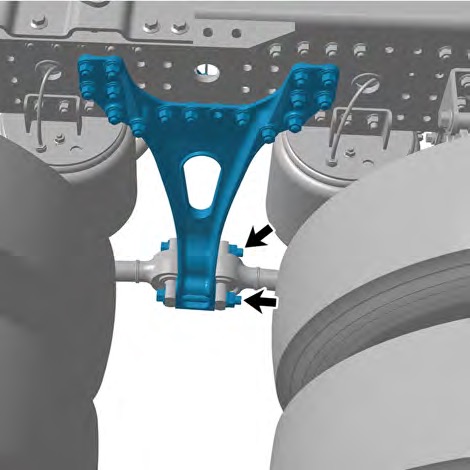

3 أزل برغيي تثبيت وصامولتي تثبيت يربطان حامل قضيب الدفع بقضيب الدفع. 4 أزل 15 برغي تثبيت وصامولة تثبيت لحامل قضيب الدفع. 5 أزل حامل قضيب الدفع. إجراءات التركيب

Figure p1895
Figure p1895
Figure p1896
Figure p1896

1 انقل حامل قضيب الدفع إلى موضع التركيب. 2 ثبّت 15 برغي تثبيت وصامولة تثبيت لحامل قضيب الدفع.

عزم الربط: 234.5 +/- 18.5 (ft lbs)

3 ثبّت برغيي تثبيت وصامولتي تثبيت يربطان حامل قضيب الدفع بقضيب الدفع.

عزم الربط: 405.5 +/- 37 (ft lbs)

4 ثبّت عجلة القيادة (الخلفية اليسرى). 5 اخفض الطرف الخلفي للمركبة.

8.7.3.12 استبدال برغي U للنابض الخلفي

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الخلفية اليسرى).

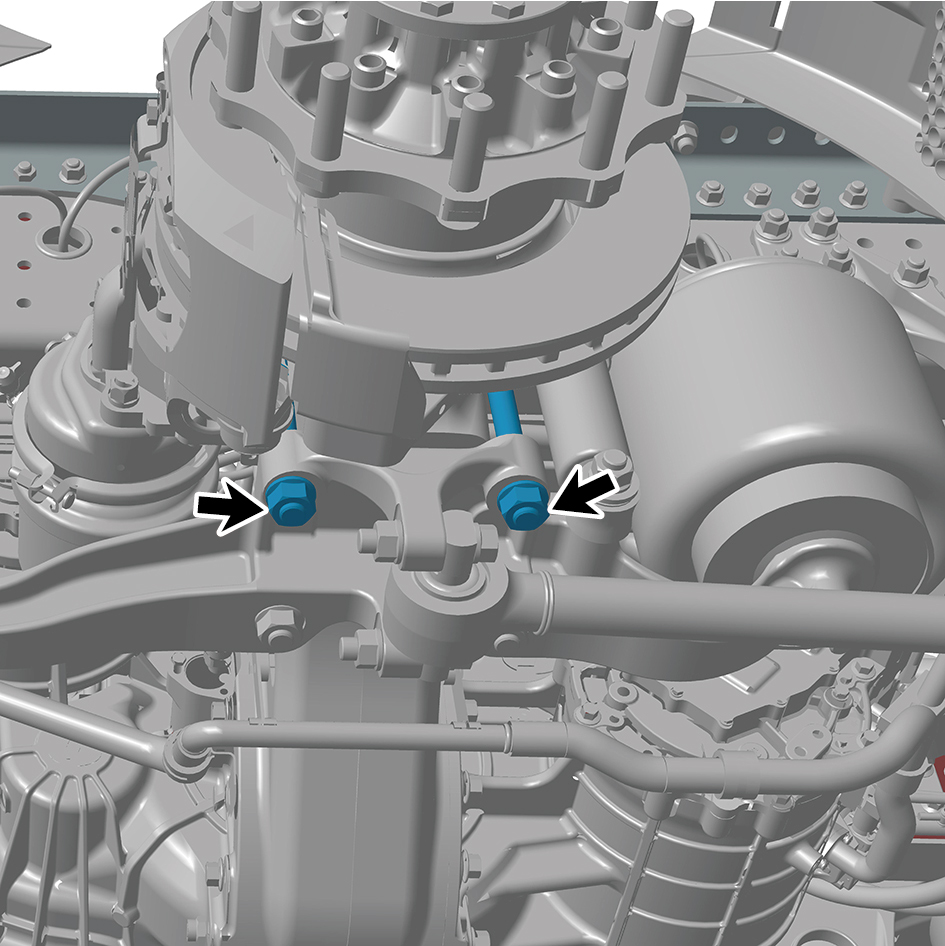

Figure p1897

3 أزل صامولتي تثبيت لبرغي U للنابض الخلفي. 4 أزل برغي U للنابض الخلفي. إجراءات التركيب 1 انقل برغي U للنابض الخلفي إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لبرغي U للنابض الخلفي.

عزم الربط: 516 +/- 37 (ft lbs)
Figure p1945
Figure p1944
Figure p1944
Figure p1942
Figure p1942

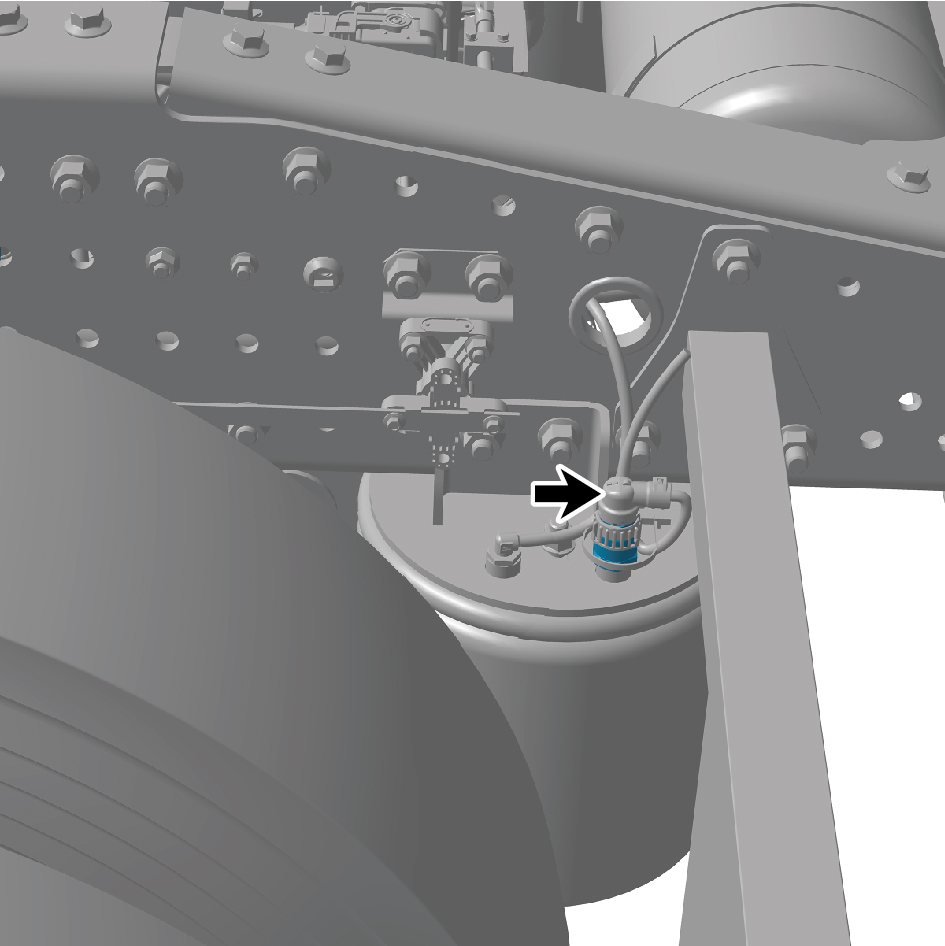

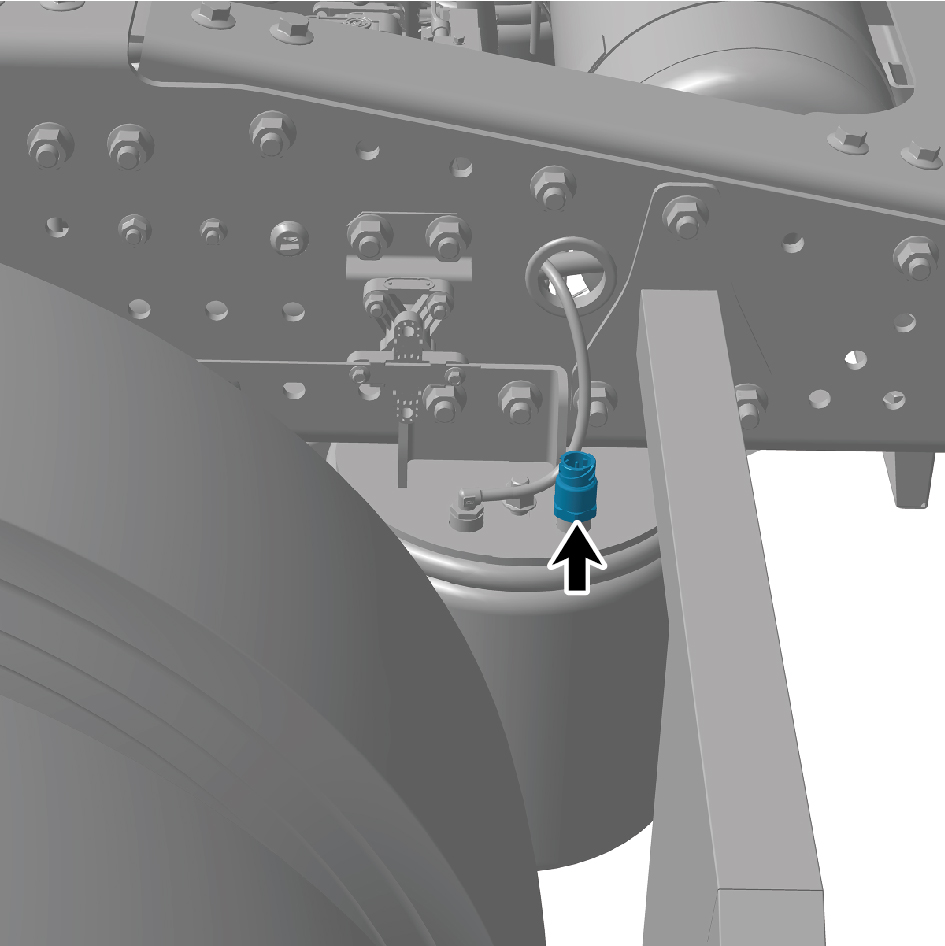

Figure p1940

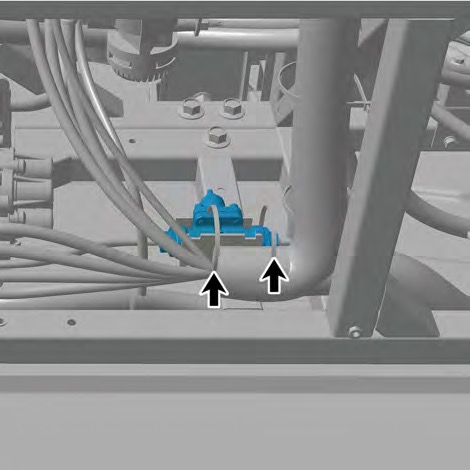

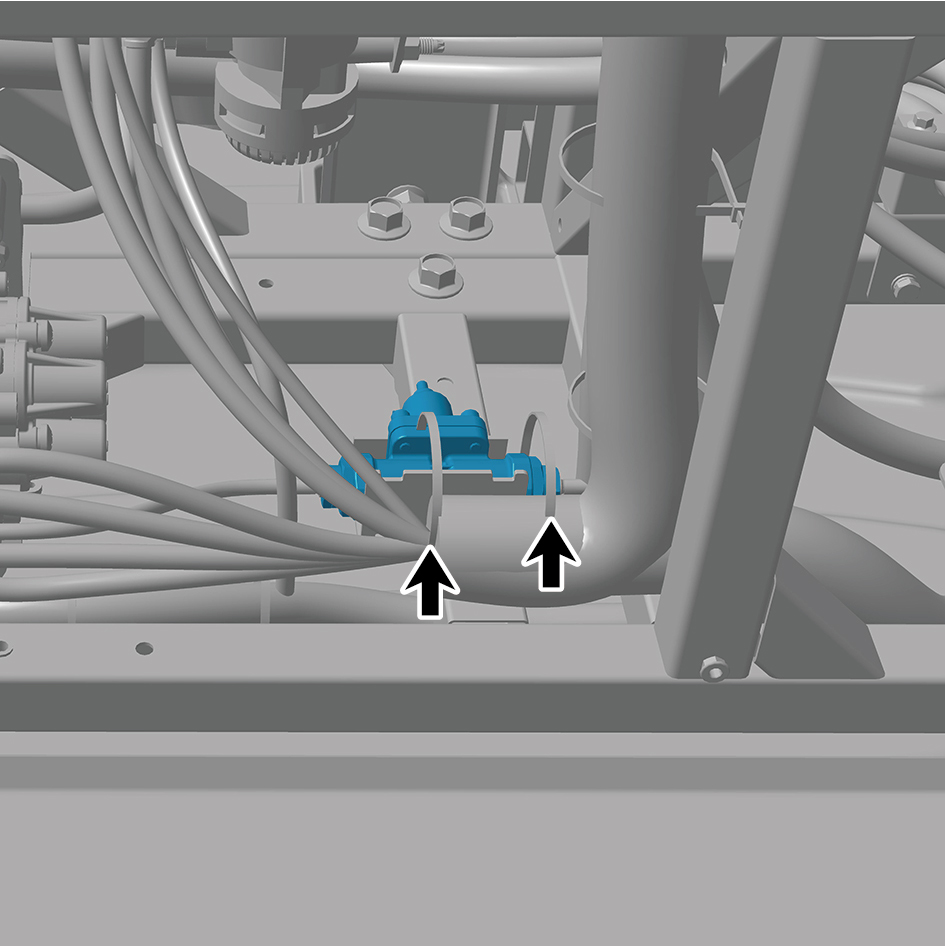

Figure p1939

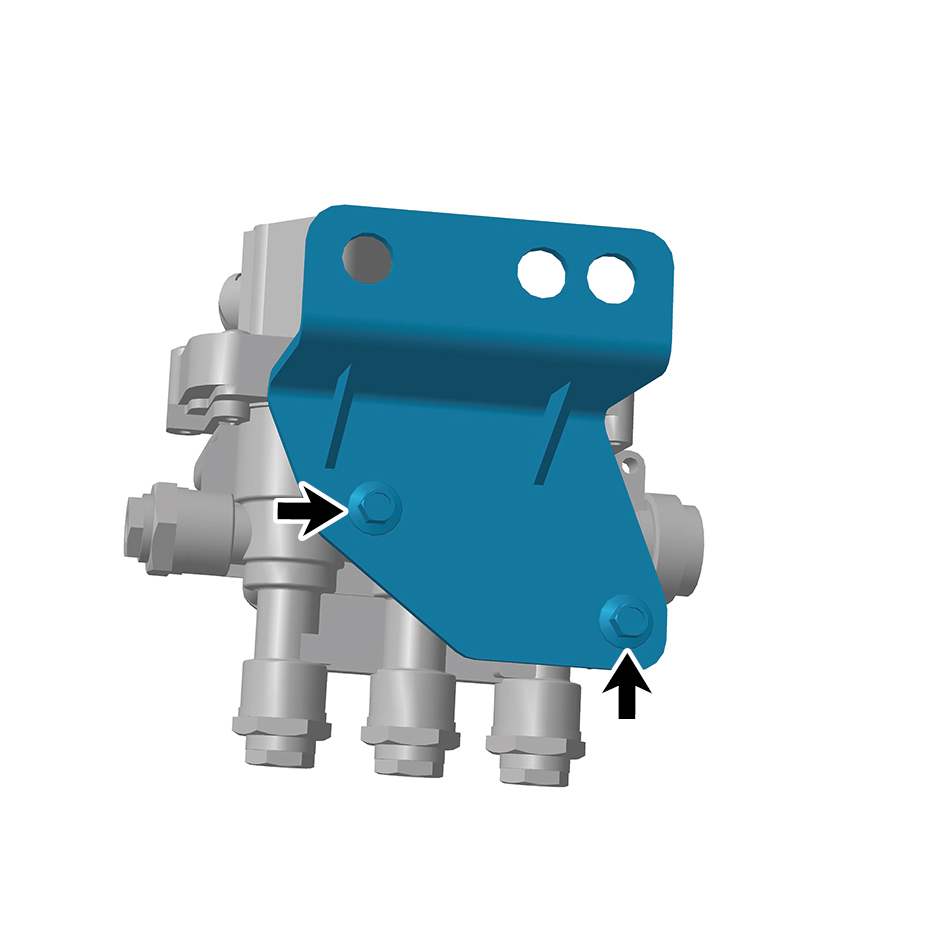

Figure p1937
Figure p1936
Figure p1936

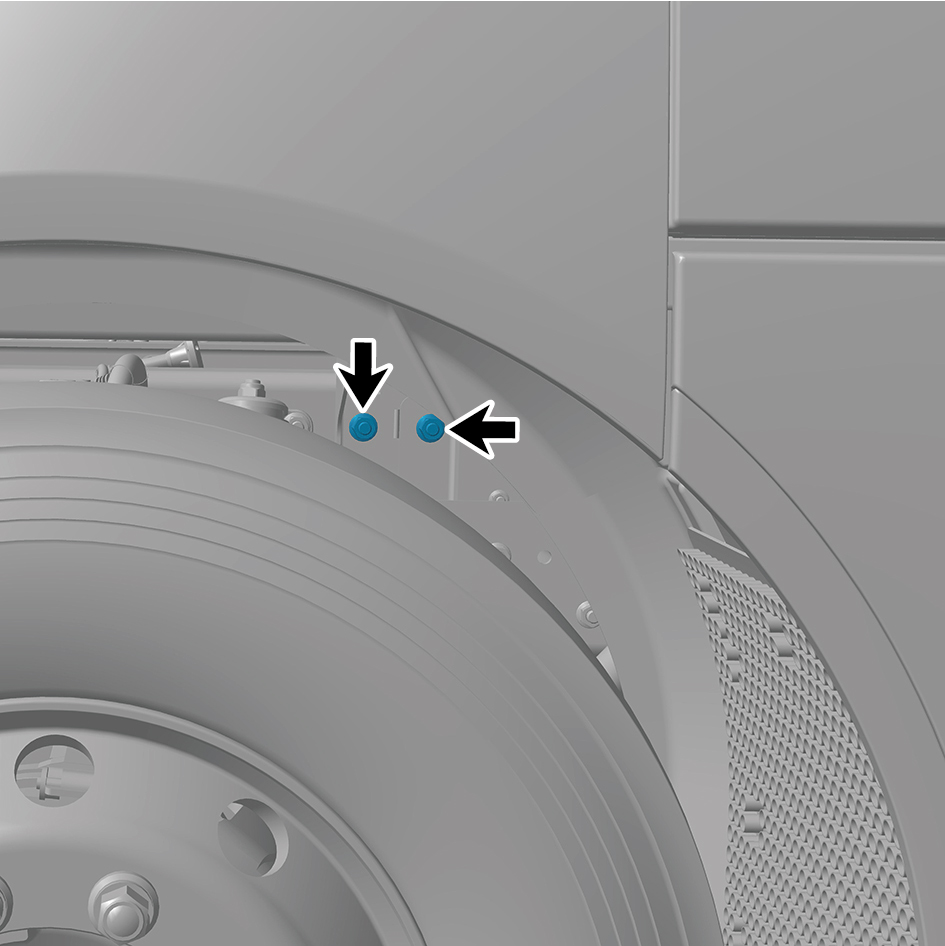

Figure p1935
Figure p1933
Figure p1933

3 ثبّت عجلة القيادة (الخلفية اليسرى). 4 اخفض الطرف الخلفي للمركبة.

Figure p1897
مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط حامل صمام الملف اللولبي للوسادة الهوائية بمجموعة الإطارM14103 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط حامل مستشعر الارتفاع بمجموعة الإطارM14103 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة صمام الملف اللولبي للوسادة الهوائية بحامل صمام الملف اللولبي للوسادة الهوائيةM818.5 +/- 2 (ft lbs)
برغي التثبيت الذي يربط مجموعة صمام الملف اللولبي للوسادة الهوائية برغي التثبيت الذي يربط مجموعة مستشعر الارتفاع بحامل مستشعر الارتفاع بحامل صمام الملف اللولبي للوسادة الهوائيةM818.5 +/- 2 (ft lbs)
برغي التثبيت الذي يربط مجموعة التحكم عن بُعد بمجموعة الهيكل الأبيضM68 +/- .75 (ft lbs)
برغي التثبيت الذي يربط حامل التحكم عن بُعد بمجموعة صندوق التخزين الأيمنM68 +/- .75 (ft lbs)
برغي التثبيت الذي يربط مجموعة مستشعر الارتفاع بقضيب التأرجحM68 +/- .75 (ft lbs)
مقعد صامولة NG8 على واجهة أنبوب صمام الملف اللولبي للوسادة الهوائيةM167.5 - 12 (ft lbs)
مقعد صامولة NG8 على واجهة أنبوب الهواء لمجموعة النابض الهوائيM167.5 - 12 (ft lbs)
مستشعر الضغط على واجهة أنبوب الهواء لمجموعة النابض الهوائيM1618.5 +/- 2 (ft lbs)
براغي التثبيت التي تربط مجموعة وحدة التحكم في التعليق الهوائي بالصفائح المعدنية للأرضيةM68 +/- .75 (ft lbs)
الرأس المباشر الذي يربط مجموعة صمام الملف اللولبي للوسادة الهوائية بمجموعة صمام الفائضM227.5 - 12 (ft lbs)

8.8 وحدة التحكم الإلكترونية ومشغلات التعليق الهوائي2950· 2g

8.8.1 المواصفات

8.8.1.1 مواصفات أدوات التثبيت

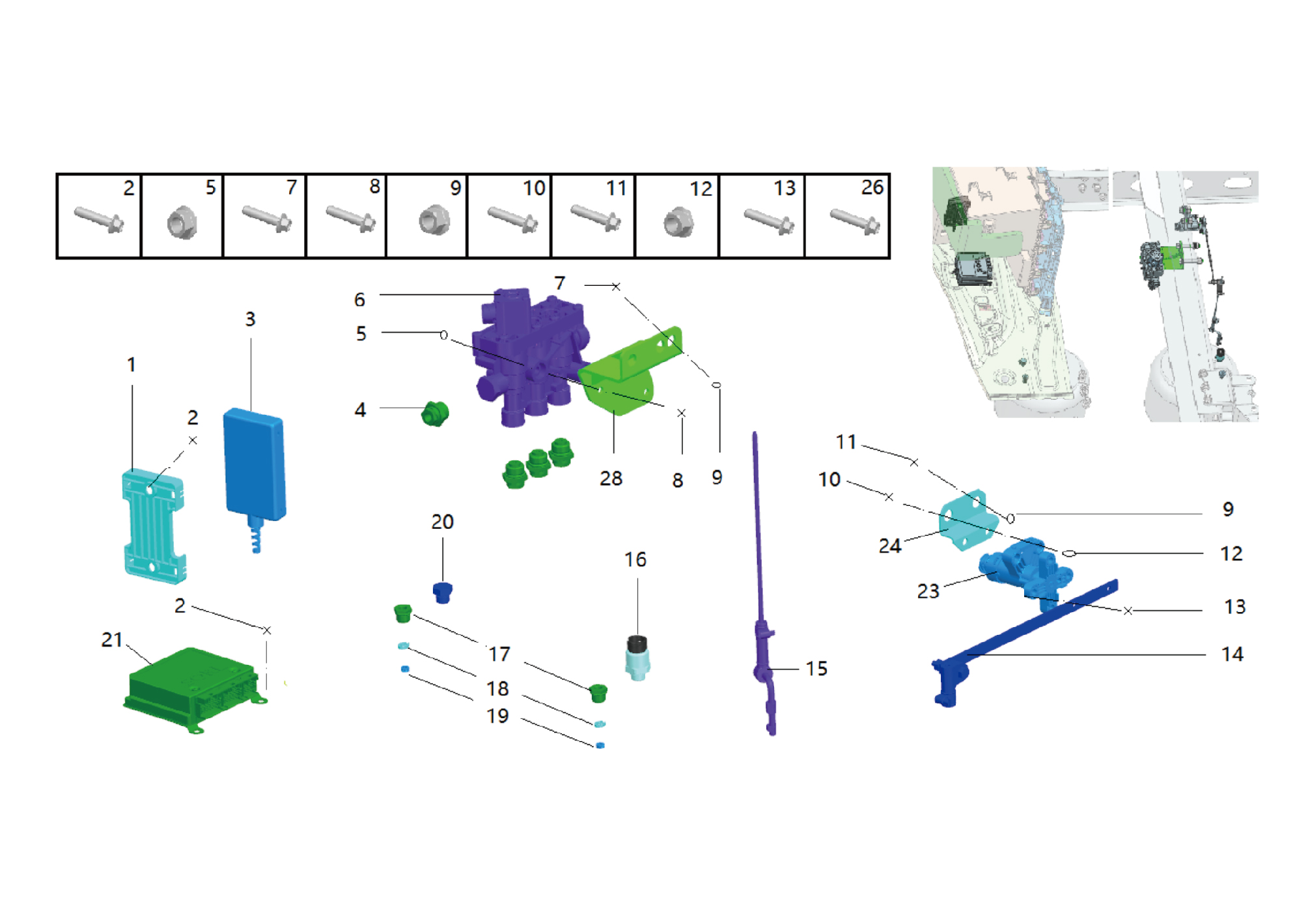

Figure p1899

8.8.2 مخطط التفكيك

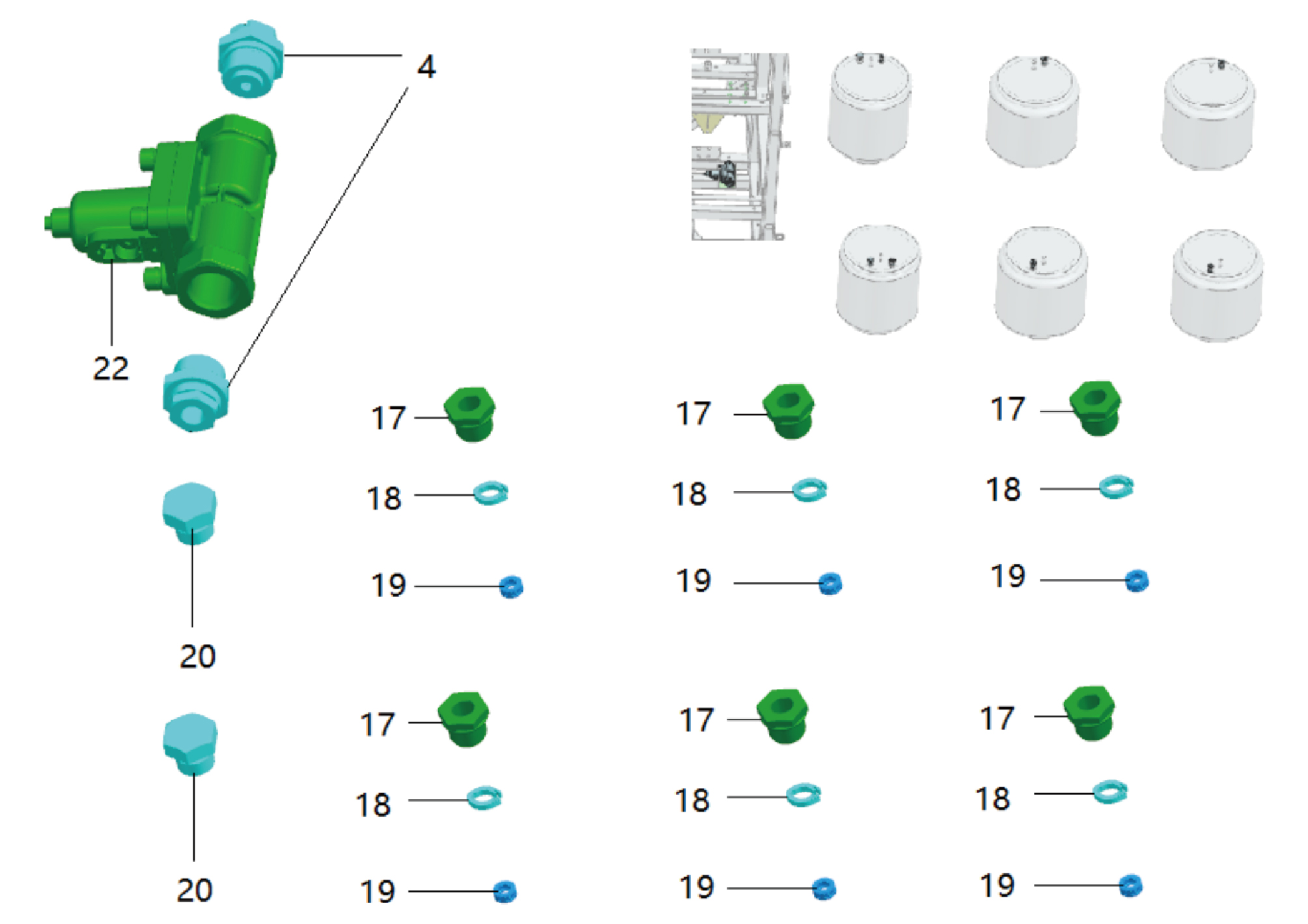

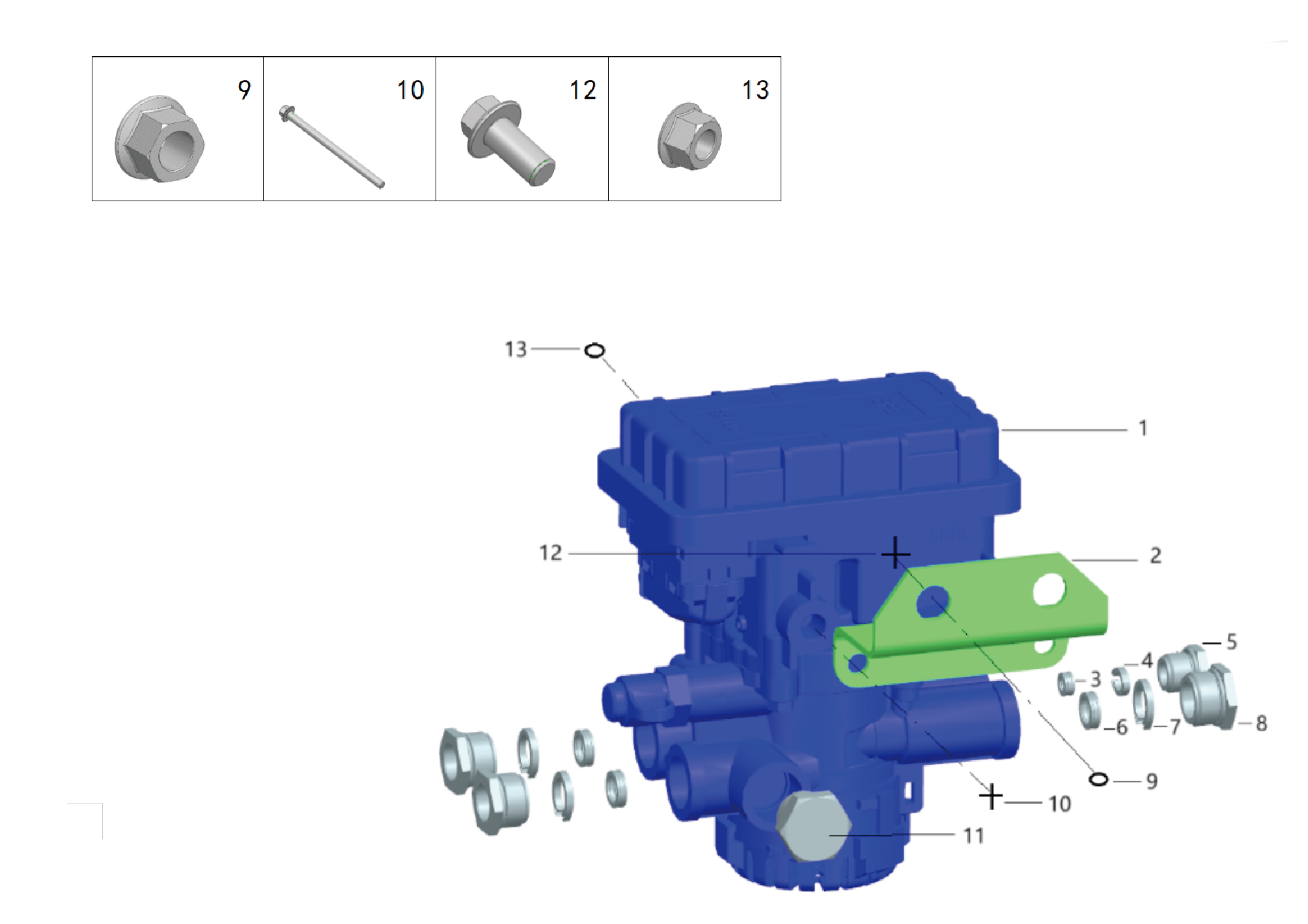

8.8.2.1 مخطط التفكيك

1. حامل التحكم عن بُعد 14. قضيب البندول 2. برغي شفة سداسي 15. قضيب التوصيل 3. مجموعة التحكم عن بُعد 16. مجموعة مستشعر الضغط 4. الرأس المباشر 17. مقعد صامولة NG8 5. صامولة سداسية_النوع 1 18. حلقة القفل NG8 6. مجموعة صمام الملف اللولبي للوسادة الهوائية 19. غسالة NG8 7. برغي شفة سداسي 20. القابس 8. برغي شفة سداسي 21. مجموعة وحدة التحكم في التعليق الهوائي 9. صامولة قفل شفة سداسية_معدنية بالكامل 23. مجموعة مستشعر الارتفاع 10. برغي شفة سداسي 24. حامل مستشعر المسافة 11. برغي شفة سداسي 26. برغي شفة سداسي 12. صامولة قفل شفة سداسية_معدنية بالكامل 28. حامل صمام الملف اللولبي للوسادة الهوائية 13. برغي شفة سداسي

4. الرأس المباشر 16. مجموعة مستشعر الضغط 5. صامولة سداسية_النوع 1 17. مقعد صامولة NG8 8. برغي شفة سداسي 18. حلقة القفل NG8 9. صامولة قفل شفة سداسية_معدنية بالكامل 19. غسالة NG8 10. برغي شفة سداسي 24. حامل مستشعر المسافة 11. برغي شفة سداسي 25. قضيب البندول 12 صامولة قفل شفة سداسية_معدنية بالكامل 26. برغي شفة سداسي 13. برغي شفة سداسي 27. مجموعة صمام الملف اللولبي للوسادة الهوائية 14. قضيب البندول 28. حامل صمام الملف اللولبي للوسادة الهوائية 15. قضيب التوصيل

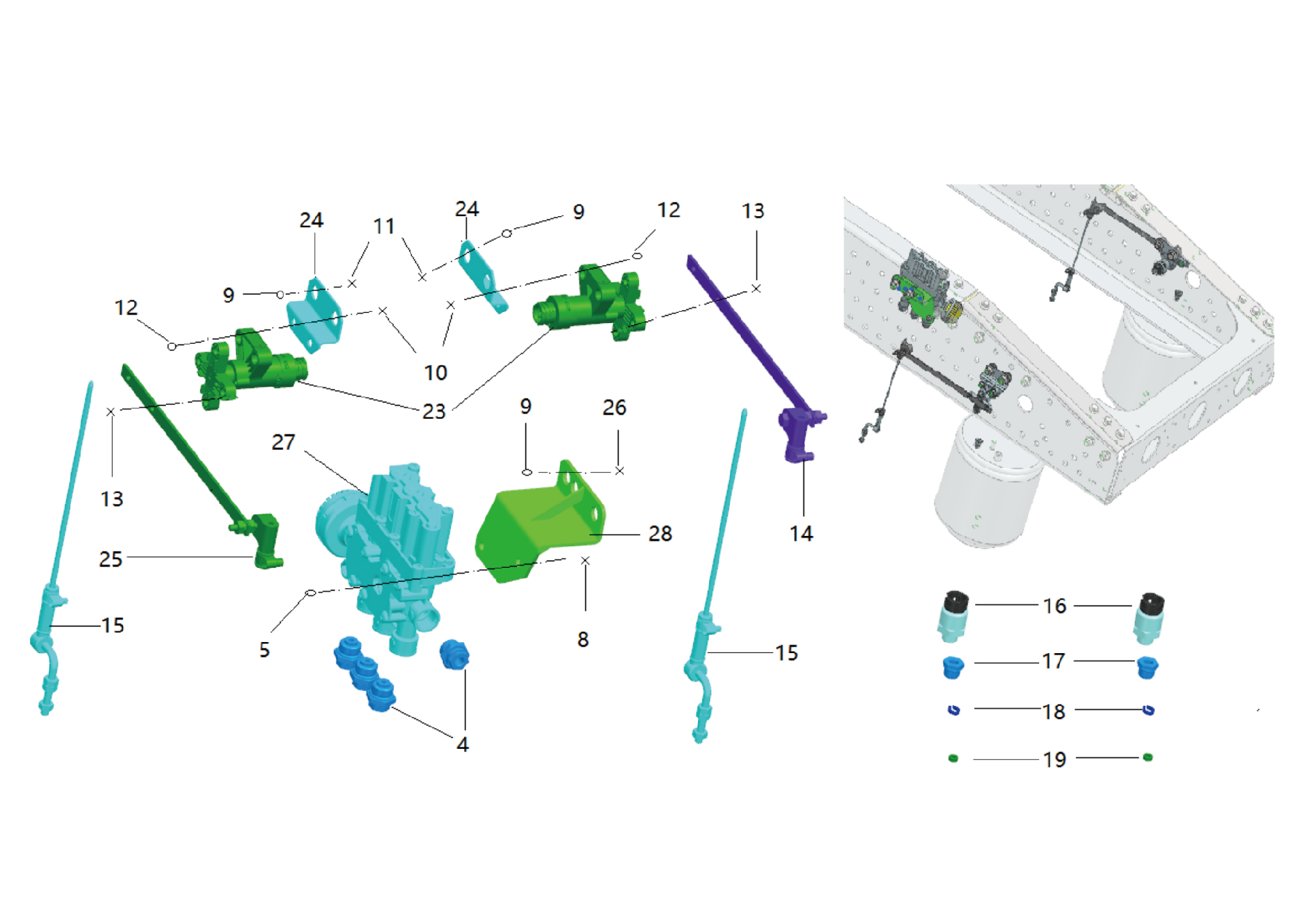

Figure p1900

4. الرأس المباشر 19. غسالة NG8 17. مقعد صامولة NG8 20. القابس 18. حلقة القفل NG8 22. مجموعة صمام التعديل الملفي اللولبي

Figure p1901

8.8.3 مخطط النظام التخطيطي

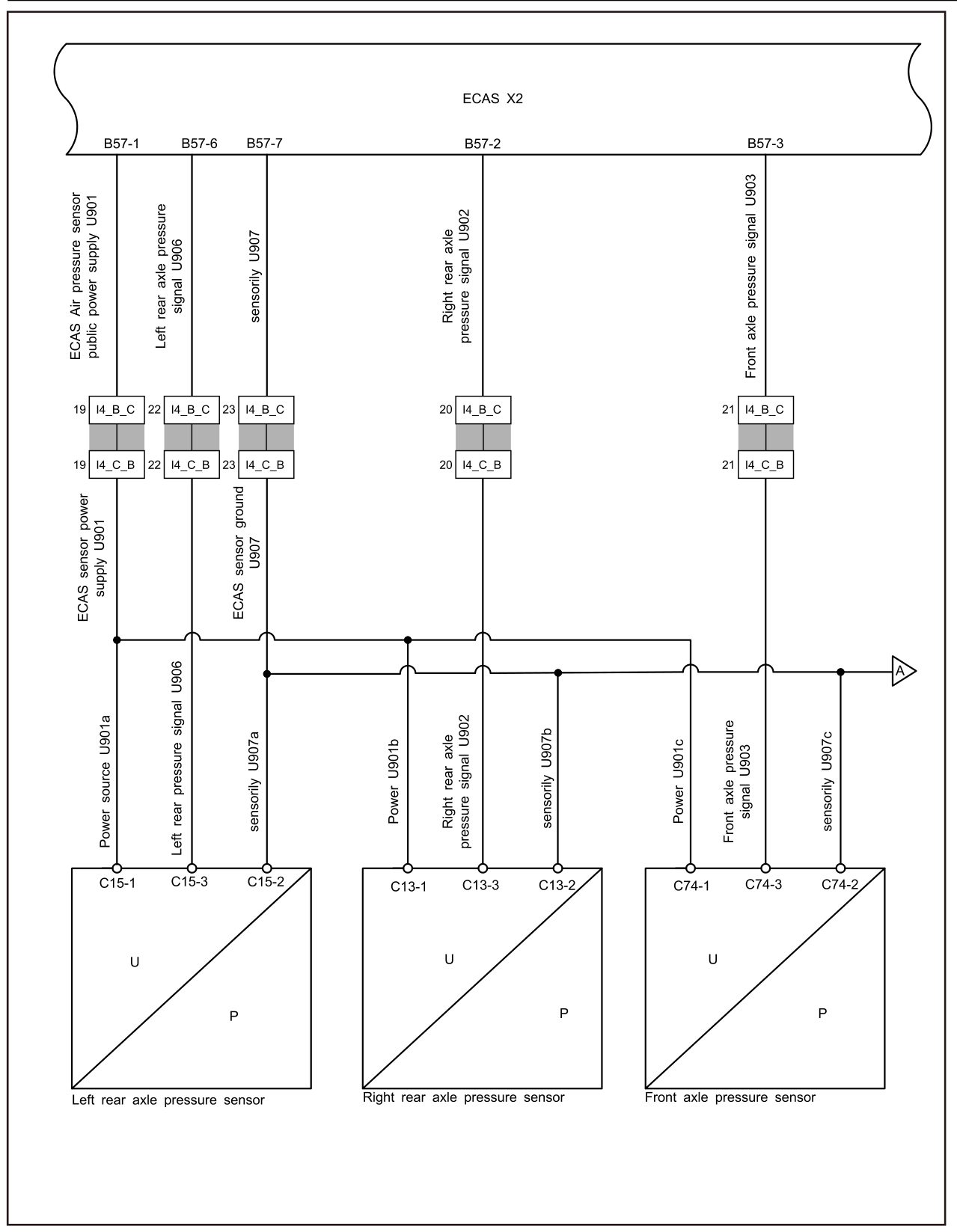

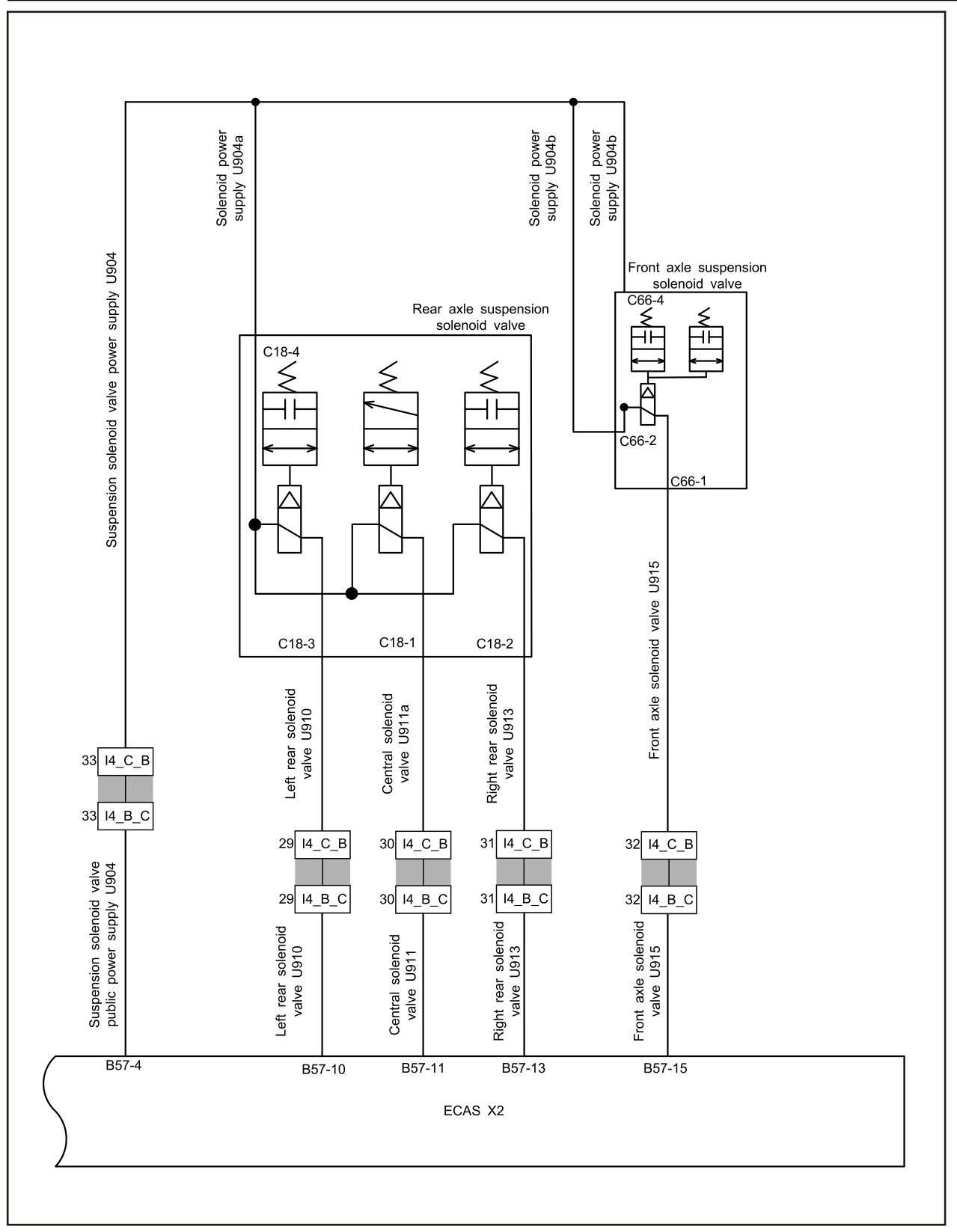

8.8.3.1 مخطط الدائرة الكهربائية

رمز الخطأوصف الخطأطريقة الاستبعاد
U152017الجهد الزائدراجع عطل طاقة ECAS
U152016الجهد المنخفض
U15CD08انتهاء مهلة اتصال CCVSراجع عطل اتصال ECAS
U15D408انتهاء مهلة اتصال TCO1
U15DB08انتهاء مهلة اتصال ASC2
U15CE08انتهاء مهلة اتصال AIR1
C12FE42فشل الذاكرة العام لوحدة التحكم الإلكترونيةراجع العطل الداخلي لـ ECAS
C12FE49فشل طاقة VFF
C121011مستشعر الارتفاع الأمامي مقصور إلى الأرضراجع عطل مستشعر ارتفاع المحور الأمامي
C121015مستشعر الارتفاع الأمامي مقصور إلى البطارية
C121014مستشعر الارتفاع الأمامي خارج النطاق
C121311مستشعر الارتفاع الخلفي الأيسر مقصور إلى الأرضراجع عطل مستشعر ارتفاع المحور الخلفي الأيسر
C121315مستشعر الارتفاع الخلفي الأيسر مقصور إلى البطارية
C121314مستشعر الارتفاع الخلفي الأيسر خارج النطاق
C121211مستشعر الارتفاع الخلفي الأيمن مقصور إلى الأرضراجع عطل مستشعر ارتفاع المحور الخلفي الأيمن
C121215مستشعر الارتفاع الخلفي الأيمن مقصور إلى البطارية
C121214مستشعر الارتفاع الخلفي الأيمن خارج النطاق

8.8.4 معلومات التشخيص والخطوات

8.8.4.1 وصف التشخيص

قبل تشخيص عطل وحدة التحكم الإلكترونية ومشغلات التعليق الهوائي، من المهم فهم والتعرف على مبدأ عمل وحدة التحكم الإلكترونية ومشغلات التعليق الهوائي قبل بدء تشخيص النظام. سيساعد هذا في تحديد خطوات تشخيص الأعطال الصحيحة عند حدوث عطل، والأهم من ذلك، سيساعد في تحديد أن الحالة التي وصفها العميل تنتمي إلى التشغيل الطبيعي. يجب أن يبدأ أي تشخيص لأعطال جهاز تنفيذ وحدة التحكم الإلكترونية للتعليق الهوائي بالفحص الروتيني، لتوجيه موظفي الصيانة لاتخاذ الخطوة المنطقية التالية لتشخيص العطل. إن فهم عملية التشخيص واستخدامها بشكل صحيح يمكن أن يقلل من وقت التشخيص و

يتجنب سوء تقدير الأجزاء المعطوبة. 8.8.4.2 الفحص الروتيني

• تحقق من الأجهزة الإضافية التي قد تؤثر على تشغيل نظام جهاز تنفيذ وحدة التحكم الإلكترونية للتعليق الهوائي، مع التأكد من أن هذه الأجهزة لا تؤثر على تشغيل نظام جهاز تنفيذ وحدة التحكم الإلكترونية للتعليق الهوائي.

• افحص مكونات النظام التي يسهل الوصول إليها أو المرئية للتأكد من عدم وجود تلف واضح أو عطل محتمل. 8.8.4.3 تأكيد رمز الخطأ التشخيصي

1. صل أداة التشخيص بواجهة التشخيص، واقرأ وسجل رمز الخطأ التشخيصي (DTC)، ثم امسح رمز الخطأ التشخيصي. 2. قم بتشغيل المركبة مرة أخرى. 3. اقرأ رمز خطأ نظام التحكم مرة أخرى لتأكيد ما إذا كان هناك أي مخرجات رمز خطأ من النظام. – نعم: شخّص بناءً على رمز الخطأ الناتج.

– لا: قم بإجراء فحص الأعطال المتقطعة، راجع فحص الأعطال المتقطعة 8.8.4.4 قائمة رموز الخطأ التشخيصية (DTC)

ECAS

رمز الخطأوصف الخطأطريقة الاستبعاد
C121611مستشعر الضغط الأمامي مقصور إلى الأرضراجع عطل مستشعر ضغط المحور الأمامي
C121612مستشعر الضغط الأمامي مقصور إلى vcc
C121613دائرة مستشعر الضغط الأمامي مفتوحة
C121911مستشعر الضغط الخلفي الأيسر مقصور إلى الأرضراجع عطل مستشعر ضغط المحور الخلفي الأيسر
C121912مستشعر الضغط الخلفي الأيسر مقصور إلى vcc
C121913دائرة مستشعر الضغط الخلفي الأيسر مفتوحة
C121811مستشعر الضغط الخلفي الأيمن مقصور إلى الأرضراجع عطل مستشعر ضغط المحور الخلفي الأيمن
C121812مستشعر الضغط الخلفي الأيمن مقصور إلى vcc
C121813دائرة مستشعر الضغط الخلفي الأيمن مفتوحة
C120111صمام الملف اللولبي الأمامي مقصور إلى الأرضراجع عطل صمام الملف اللولبي لتعليق المحور الأمامي
C120112صمام الملف اللولبي الأمامي مقصور إلى vcc
C120113دائرة صمام الملف اللولبي الأمامي مفتوحة
C120411صمام الملف اللولبي الخلفي الأيسر مقصور إلى الأرضراجع عطل صمام الملف اللولبي لتعليق المحور الخلفي
C120412صمام الملف اللولبي الخلفي الأيسر مقصور إلى vcc
C120413دائرة صمام الملف اللولبي الخلفي الأيسر مفتوحة
C120711صمام الملف اللولبي الخلفي المركزي مقصور إلى الأرض
C120712صمام الملف اللولبي الخلفي المركزي مقصور إلى vcc
C120713دائرة صمام الملف اللولبي الخلفي المركزي مفتوحة
C120311صمام الملف اللولبي الخلفي الأيمن مقصور إلى الأرض
C120312صمام الملف اللولبي الخلفي الأيمن مقصور إلى vcc
C120313دائرة صمام الملف اللولبي الخلفي الأيمن مفتوحة
C122E94فشل طاقة الضغطراجع عطل طاقة مستشعر الضغط
C122212طاقة صمام الملف اللولبي مقصورة إلى vccراجع عطل طاقة صمام الملف اللولبي للتعليق
C122211طاقة صمام الملف اللولبي مقصورة إلى الأرض
C122F12قصر دائرة طاقة RCUراجع عطل التحكم عن بُعد
C123013لم يتم إصدار إشارة التحكم RCU

8.8.4.5 عطل طاقة ECAS

1. منطق مراقبة رمز الخطأ التشخيصي

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
U152017الجهد الزائدانتهاء مهلة الجهد الزائد 2 ثانيةالإشعال ON1. البطارية الرئيسية 2. نظام شحن الجهد المنخفض 3. مجموعة الأسلاك 4.ECAS
U152016الجهد المنخفضانتهاء مهلة الجهد المنخفض 2 ثانيةالإشعال ON

2. مخطط الدائرة

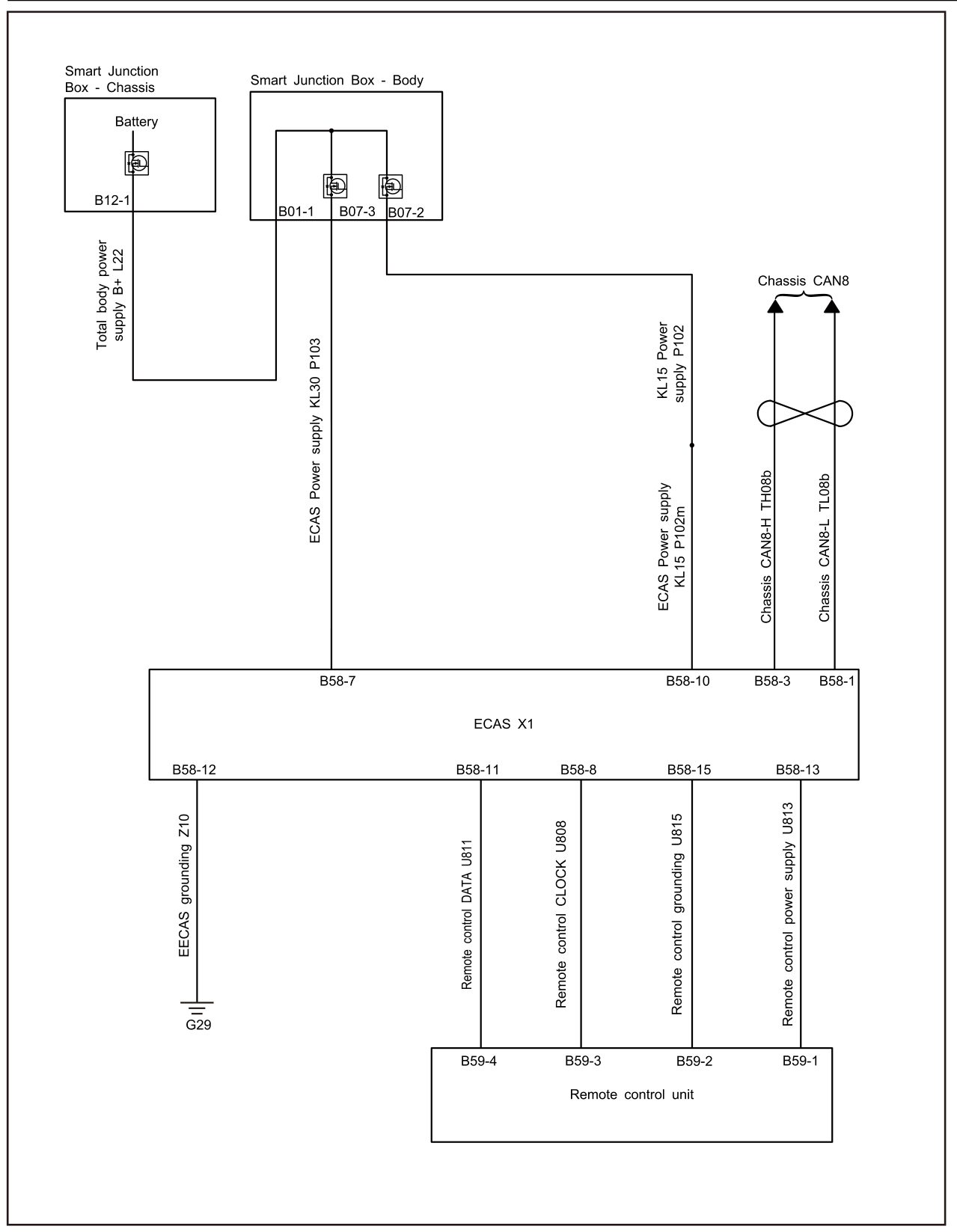

8.8.4.5 ECAS Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
U15CD08انتهاء مهلة اتصال CCVSانتهاء مهلة اتصال رسالة CAN CCVS 8 ثوانٍالإشعال ON1. مجموعة الأسلاك 2.ECAS
U15D408انتهاء مهلة اتصال TCO1انتهاء مهلة اتصال رسالة CAN TCO1 8 ثوانٍالإشعال ON
U15DB08انتهاء مهلة اتصال ASC2انتهاء مهلة اتصال رسالة CAN ASC2 8 ثوانٍالإشعال ON
U15CE08انتهاء مهلة اتصال AIR1انتهاء مهلة اتصال رسالة CAN AIR1 8 ثوانٍالإشعال ON

الخطوة 3: تحقق من وجود أي رموز خطأ طاقة لوحدات أخرى بالإضافة إلى ECAS؟ – نعم: افحص البطارية الرئيسية. راجع فحص البطارية الرئيسية افحص نظام شحن الجهد المنخفض. راجع عطل نظام شحن الجهد المنخفض DCDC1 – لا: الخطوة التالية الخطوة 4: افحص مجموعة أسلاك طاقة وتأريض ECAS. الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.6 عطل اتصال ECAS

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.6 ECAS Communication Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال ناقل CAN8. راجع فحص سلامة شبكة ناقل CAN8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C12FE42فشل الذاكرة العام لوحدة التحكم الإلكترونيةحدث فشل كتابة واحد في EEPROM أثناء عملية فحص وحدة التحكم الإلكترونيةالإشعال ON1.ECAS
C12FE49فشل طاقة VFFحدثت حالات فشل طاقة VFF أكثر من ثلاث مرات من خمسة اكتشافاتالإشعال ON
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121011مستشعر الارتفاع الأمامي مقصور إلى الأرضتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ارتفاع المحور الأمامي 3.ECAS
C121015مستشعر الارتفاع الأمامي مقصور إلى البطاريةتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON
C121014مستشعر الارتفاع الأمامي خارج النطاقتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 5: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 6: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.7 العطل الداخلي لـ ECAS

1. منطق مراقبة رمز الخطأ التشخيصي 2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 4: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 5: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.8 عطل مستشعر ارتفاع المحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.8 Front Axle Height Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ارتفاع المحور الأمامي وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121311مستشعر الارتفاع الخلفي الأيسر مقصور إلى الأرضتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ارتفاع المحور الخلفي الأيسر 3.ECAS
C121315مستشعر الارتفاع الخلفي الأيسر مقصور إلى البطاريةتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON
C121314مستشعر الارتفاع الخلفي الأيسر خارج النطاقتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الخلفي الأيسر باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ارتفاع المحور الأمامي. راجع استبدال مجموعة مستشعر الارتفاع الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.9 عطل مستشعر ارتفاع المحور الخلفي الأيسر

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

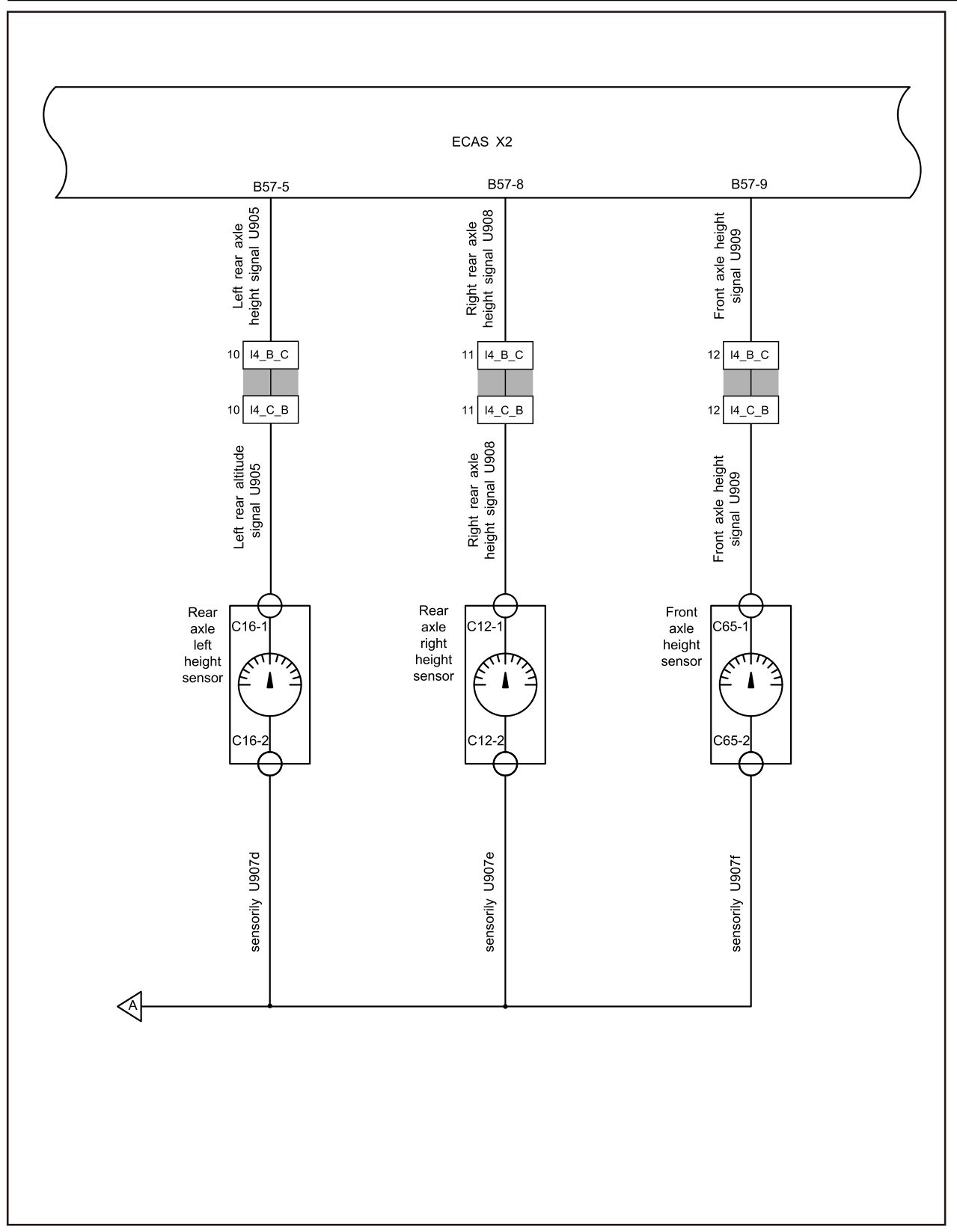

8.8.4.9 Rear Axle Left Height Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ارتفاع المحور الخلفي الأيسر وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121211مستشعر الارتفاع الخلفي الأيمن مقصور إلى الأرضتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ارتفاع المحور الخلفي الأيمن 3.ECAS
C121215مستشعر الارتفاع الخلفي الأيمن مقصور إلى البطاريةتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الأمامي باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON
C121214مستشعر الارتفاع الخلفي الأيمن خارج النطاقتلقت وحدة التحكم الإلكترونية إشارة العطل من مستشعر الارتفاع الخلفي الأيمن باستمرار بعد 0.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ارتفاع المحور الخلفي الأيسر. راجع استبدال مجموعة مستشعر الارتفاع الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.10 عطل مستشعر ارتفاع المحور الخلفي الأيمن

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.10 Rear Axle Right Height Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ارتفاع المحور الخلفي الأيمن وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121611مستشعر الضغط الأمامي مقصور إلى الأرضإشارة الضغط <0.14 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ضغط المحور الأمامي 3.ECAS
C121612مستشعر الضغط الأمامي مقصور إلى vccإشارة الضغط >4.65 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C121613دائرة مستشعر الضغط الأمامي مفتوحة0.14 فولت<إشارة الضغط <0.4 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ارتفاع المحور الخلفي الأيمن. راجع استبدال مجموعة مستشعر الارتفاع الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.11 عطل مستشعر ضغط المحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.11 Front Axle Pressure Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ضغط المحور الأمامي وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121911مستشعر الضغط الخلفي الأيسر مقصور إلى الأرضإشارة الضغط <0.14 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ضغط المحور الخلفي الأيسر 3.ECAS
C121912مستشعر الضغط الخلفي الأيسر مقصور إلى vccإشارة الضغط >4.65 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C121913دائرة مستشعر الضغط الخلفي الأيسر مفتوحة0.14 فولت<إشارة الضغط <0.4 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ضغط المحور الأمامي. راجع استبدال مجموعة مستشعر الضغط الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.12 عطل مستشعر ضغط المحور الخلفي الأيسر

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.12 Left Rear Axle Pressure Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ضغط المحور الخلفي الأيسر وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C121811مستشعر الضغط الخلفي الأيمن مقصور إلى الأرضإشارة الضغط <0.14 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.مستشعر ضغط المحور الخلفي الأيمن 3.ECAS
C121812مستشعر الضغط الخلفي الأيمن مقصور إلى vccإشارة الضغط >4.65 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C121813دائرة مستشعر الضغط الخلفي الأيمن مفتوحة0.14 فولت<إشارة الضغط <0.4 فولت باستمرار بعد 0.5 ثانية، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ضغط المحور الخلفي الأيسر. راجع استبدال مجموعة مستشعر الضغط الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.13 عطل مستشعر ضغط المحور الخلفي الأيمن

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.13 Right Rear Axle Pressure Sensor Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ضغط المحور الخلفي الأيمن وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C120111صمام الملف اللولبي الأمامي مقصور إلى الأرضتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.صمام الملف اللولبي لتعليق المحور الأمامي 3.ECAS
C120112صمام الملف اللولبي الأمامي مقصور إلى vccتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120113دائرة صمام الملف اللولبي الأمامي مفتوحةتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل مستشعر ضغط المحور الخلفي الأيمن. راجع استبدال مجموعة مستشعر الضغط الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.14 عطل صمام الملف اللولبي لتعليق المحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.14 Front Axle Suspension Solenoid Valve Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام الملف اللولبي لتعليق المحور الأمامي وECAS. C66-2 C66-1

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C120411صمام الملف اللولبي الخلفي الأيسر مقصور إلى الأرضتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON1. مجموعة الأسلاك 2.صمام الملف اللولبي لتعليق المحور الخلفي 3.ECAS
C120412صمام الملف اللولبي الخلفي الأيسر مقصور إلى vccتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120413دائرة صمام الملف اللولبي الخلفي الأيسر مفتوحةتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120711صمام الملف اللولبي الخلفي المركزي مقصور إلى الأرضتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120712صمام الملف اللولبي الخلفي المركزي مقصور إلى vccتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120713دائرة صمام الملف اللولبي الخلفي المركزي مفتوحةتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120311صمام الملف اللولبي الخلفي الأيمن مقصور إلى الأرضتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120312صمام الملف اللولبي الخلفي الأيمن مقصور إلى vccتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON
C120313دائرة صمام الملف اللولبي الخلفي الأيمن مفتوحةتشغيل غير متوقع لدبوس التحكم في صمام الملف اللولبي باستمرار بعد ثانية واحدة، وضبط رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل صمام الملف اللولبي لتعليق المحور الأمامي. راجع استبدال مجموعة صمام الملف اللولبي للوسادة الهوائية الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.15 عطل صمام الملف اللولبي لتعليق المحور الخلفي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.15 Rear Axle Suspension Solenoid Valve Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام الملف اللولبي لتعليق المحور الخلفي وECAS. C66-2 C66-1

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C122E94فشل طاقة الضغطكانت هناك أكثر من ثلاث حالات فشل متعلقة بطاقة مستشعر ضغط الهواء في خمسة اكتشافاتالإشعال ON1. مجموعة الأسلاك 2.مستشعر الضغط 3.ECAS

الخطوة 4: استبدل صمام الملف اللولبي لتعليق المحور الخلفي. راجع استبدال مجموعة صمام الملف اللولبي للوسادة الهوائية الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.16 عطل طاقة مستشعر الضغط

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.16 Pressure Sensor Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر الضغط وECAS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C122212طاقة صمام الملف اللولبي مقصورة إلى vccكانت هناك أكثر من ثلاث أعطال قصر دائرة لصمام الملف اللولبي إلى مصدر الطاقة في خمسة اكتشافاتالإشعال ON1. مجموعة الأسلاك 2.صمام الملف اللولبي للتعليق 3.ECAS
C122211طاقة صمام الملف اللولبي مقصورة إلى الأرضكانت هناك أكثر من ثلاث أعطال قصر دائرة لصمام الملف اللولبي إلى الأرض في خمسة اكتشافاتالإشعال ON

الخطوة 4: استبدل مستشعر الضغط. راجع استبدال مجموعة مستشعر الضغط الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.17 عطل طاقة صمام الملف اللولبي للتعليق

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.8.4.17 Suspension Solenoid Valve Power Fault — circuit diagram

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام الملف اللولبي للتعليق وECAS. C66-2 C66-1

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C122F12قصر دائرة طاقة RCUكانت هناك أكثر من ثلاث أعطال في إمداد طاقة التحكم عن بُعد لـ RCU (وحدة التحكم عن بُعد) في خمسة اكتشافاتالإشعال ON1. مجموعة الأسلاك 2.جهاز التحكم عن بُعد 3.ECAS
C123013لم يتم إصدار إشارة التحكم RCUتلقت وحدة التحكم الإلكترونية إشارة العطل من RCU باستمرار بعد 3.5 ثانية، وضبطت رمز الخطأ التشخيصي فورًا.الإشعال ON

الخطوة 4: استبدل صمام الملف اللولبي للتعليق. راجع استبدال مجموعة صمام الملف اللولبي للوسادة الهوائية الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.8.4.18 عطل جهاز التحكم عن بُعد

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين جهاز التحكم عن بُعد وECAS.

الخطوة 4: استبدل جهاز التحكم عن بُعد. الخطوة 5: ECAS يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 6: استبدل ECAS. راجع استبدال مجموعة وحدة التحكم في التعليق الهوائي الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

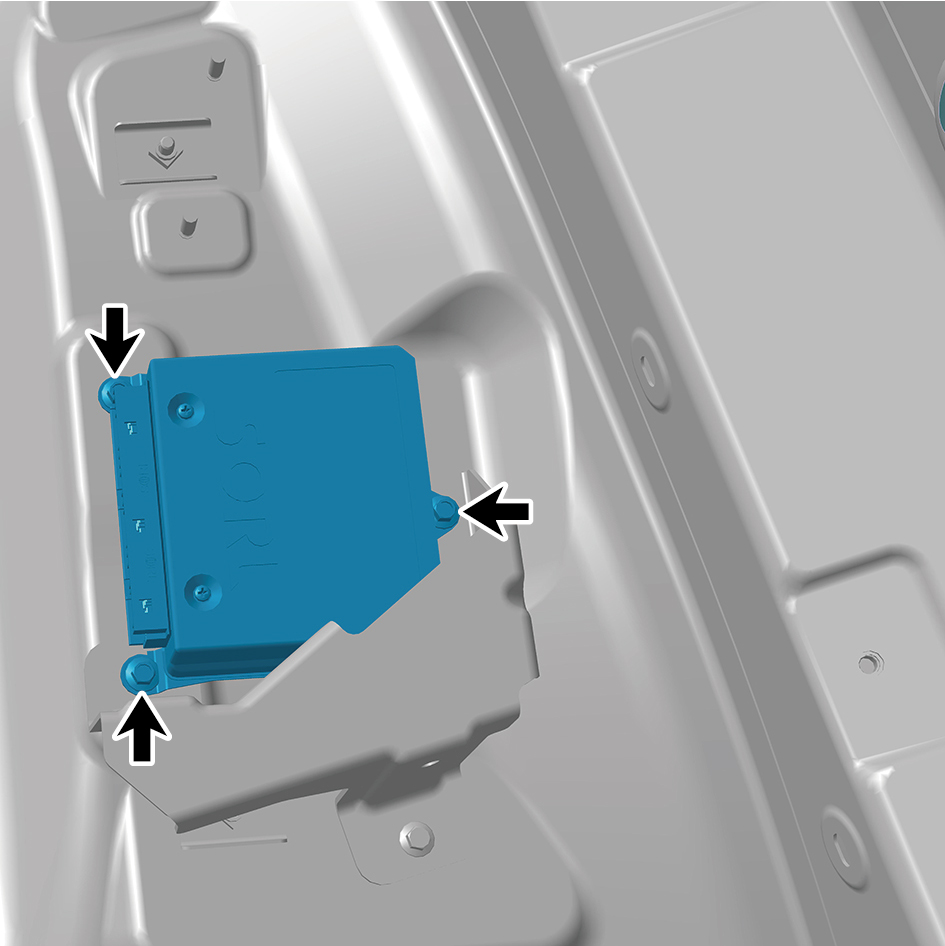

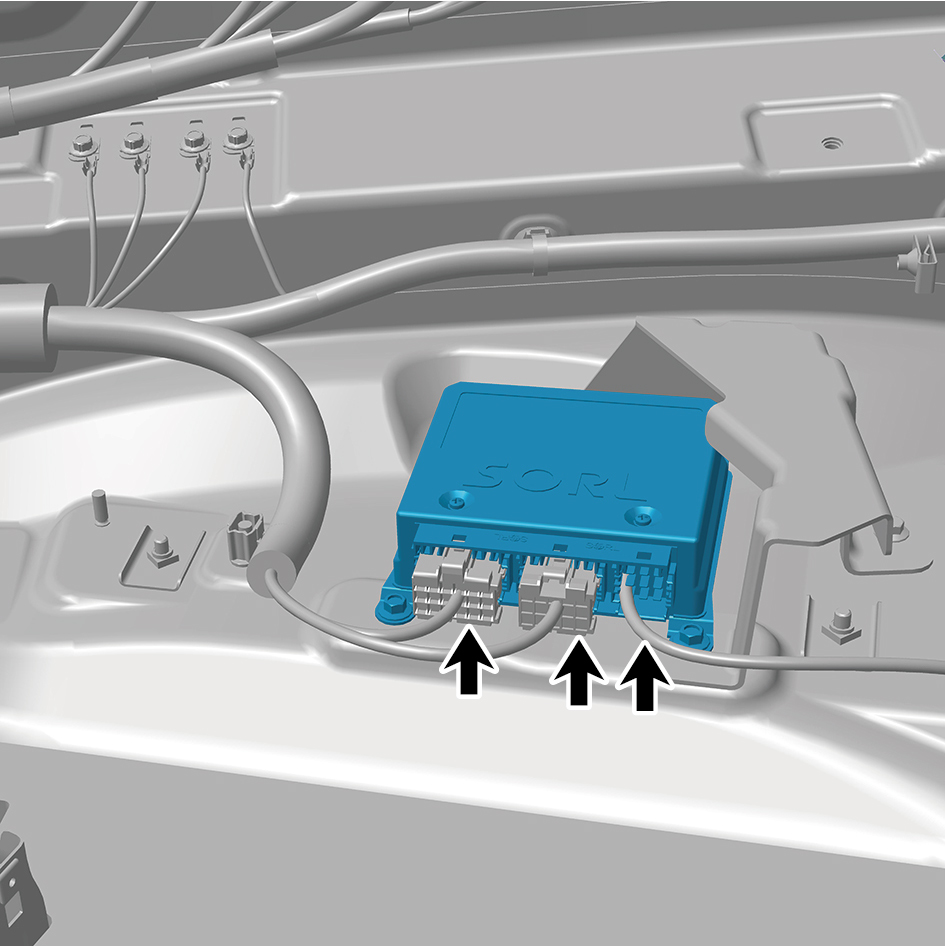

Figure p1932
Figure p1932

8.8.5 التفكيك والتركيب

8.8.5.1 استبدال مجموعة وحدة التحكم في التعليق الهوائي

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة لوحة الكسوة العلوية اليمنى للوحة العدادات. 5 أزل مجموعة صندوق التخزين الأيمن. 6 افصل 3 موصلات أسلاك لمجموعة وحدة التحكم في التعليق الهوائي. 7 أزل 3 براغي تثبيت لمجموعة وحدة التحكم في التعليق الهوائي. 8 أزل مجموعة وحدة التحكم في التعليق الهوائي.

إجراءات التركيب 1 انقل مجموعة وحدة التحكم في التعليق الهوائي إلى موضع التركيب. 2 ثبّت 3 براغي تثبيت لمجموعة وحدة التحكم في التعليق الهوائي.

عزم الربط: (8 +/- .75) قدم-رطل

3 صِل 3 موصلات أسلاك لمجموعة وحدة التحكم في التعليق الهوائي.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت مجموعة صندوق التخزين الأيمن. 5 ثبّت مجموعة لوحة الكسوة العلوية اليمنى للوحة العدادات. 6 صِل الكابل السالب للبطارية. 7 أغلق لوحة الغطاء الأمامي القابل للطي. 8 أغلق الباب.

تحذير
بعد استبدال مجموعة وحدة التحكم في التعليق الهوائي، من الضروري توصيل أداة الفحص للوميض وإعادة معايرة الارتفاع.

8.8.5.2 استبدال مجموعة صمام الملف اللولبي للوسادة الهوائية

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 افصل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي للوسادة الهوائية. 6 افصل 4 أنابيب هواء لمجموعة صمام الملف اللولبي للوسادة الهوائية.

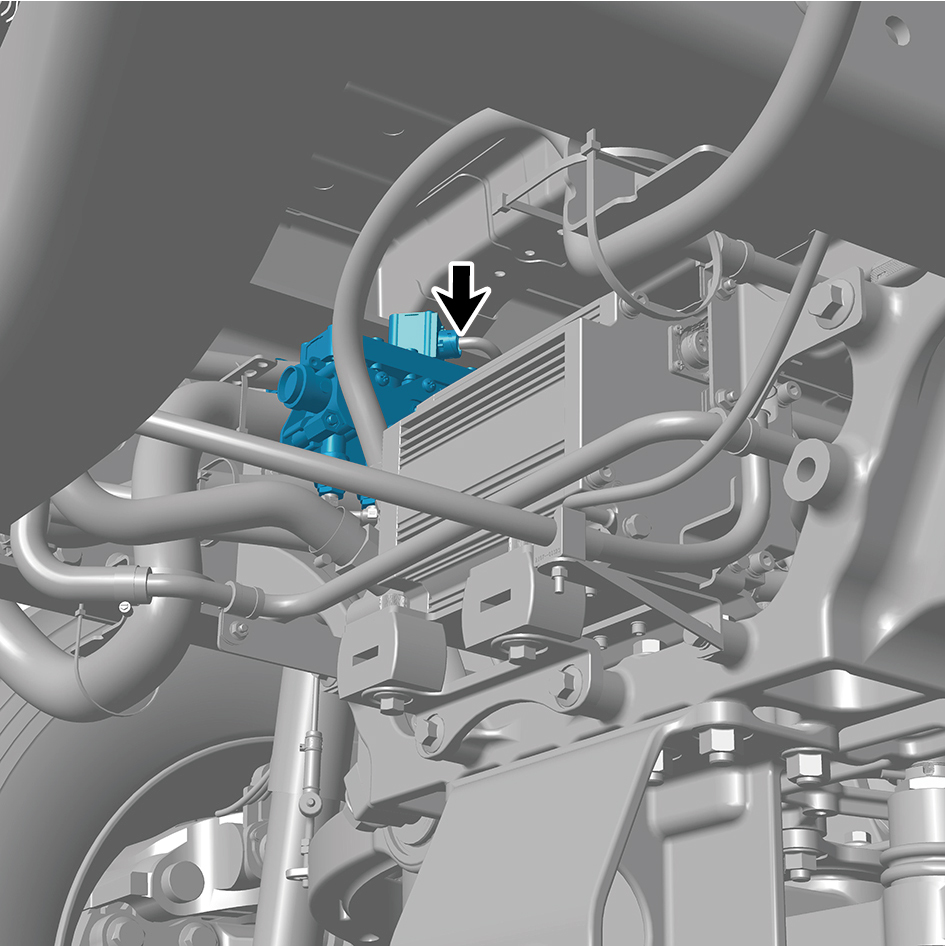

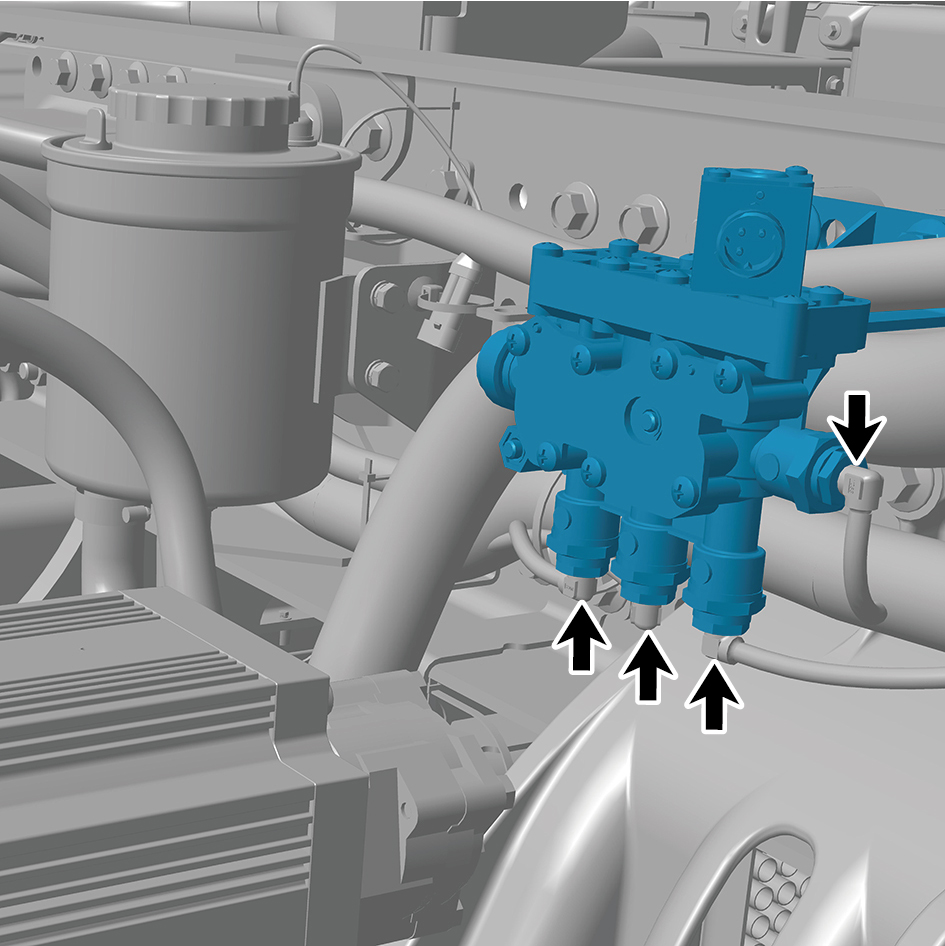

Figure p1934
Figure p1934

7 أزل برغيي تثبيت وصامولتي تثبيت لمجموعة صمام الملف اللولبي للوسادة الهوائية. 8 أزل مجموعة صمام الملف اللولبي للوسادة الهوائية. إجراءات التركيب 1 انقل مجموعة صمام الملف اللولبي للوسادة الهوائية إلى موضع التركيب. 2 ثبّت برغيي تثبيت وصامولتي تثبيت لمجموعة صمام الملف اللولبي للوسادة الهوائية.

عزم الربط: (103 +/- 7.5) قدم-رطل
Figure p1935

3 صِل 4 أنابيب هواء لمجموعة صمام الملف اللولبي للوسادة الهوائية. 4 صِل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي للوسادة الهوائية.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

8.8.5.3 استبدال حامل صمام الملف اللولبي للوسادة الهوائية

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي.

4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة صمام الملف اللولبي للوسادة الهوائية مع الحامل. 6 أزل برغيي تثبيت لحامل صمام الملف اللولبي للوسادة الهوائية. 7 أزل حامل صمام الملف اللولبي للوسادة الهوائية. إجراءات التركيب 1 انقل حامل صمام الملف اللولبي للوسادة الهوائية إلى موضع التركيب. 2 ثبّت برغيي تثبيت لحامل صمام الملف اللولبي للوسادة الهوائية.

عزم الربط: (18.5 +/- 2 (ft lbs)

3 ثبّت مجموعة صمام الملف اللولبي للوسادة الهوائية مع الحامل. 4 صِل الكابل السالب للبطارية. 5 أغلق لوحة الغطاء الأمامي القابل للطي. 6 أغلق الباب.

Figure p1937

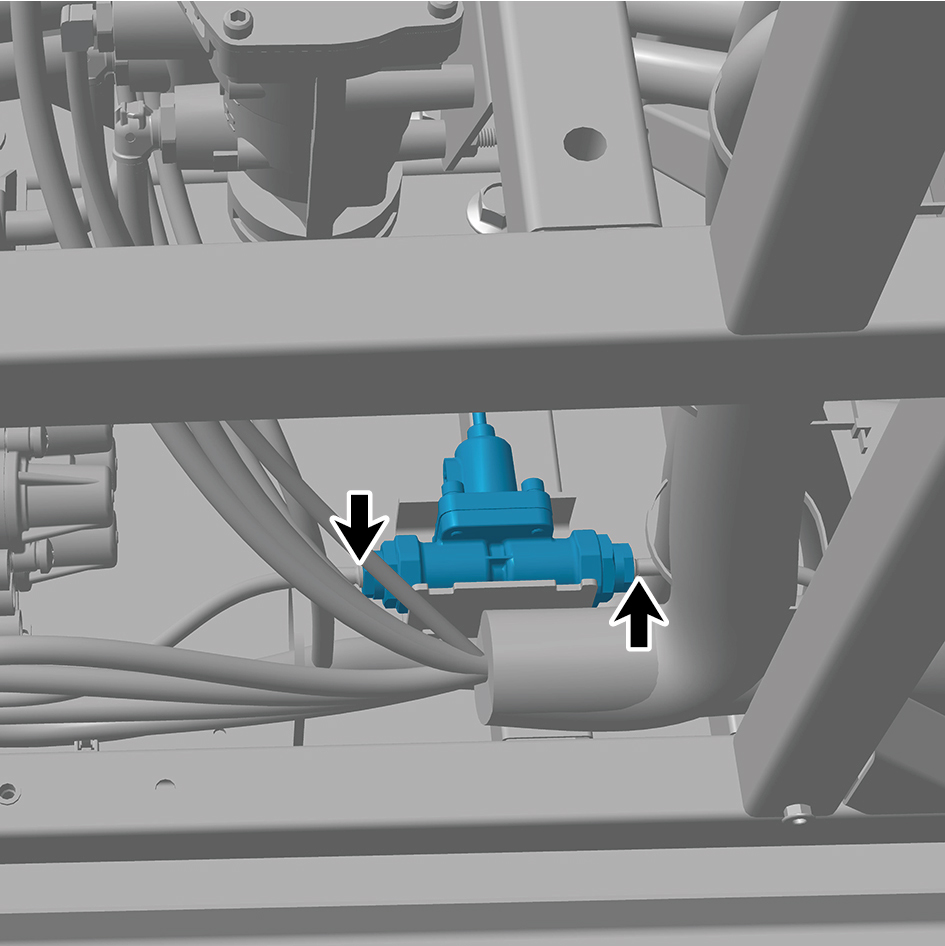

Figure p1938

8.8.5.4 استبدال مجموعة صمام الفائض

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 5 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 6 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 7 افصل أنبوبي هواء لمجموعة صمام الفائض.

8 أزل شريطي تثبيت لمجموعة صمام الفائض. 9 أزل مجموعة صمام الفائض. إجراءات التركيب 1 انقل مجموعة صمام الفائض إلى موضع التركيب. 2 ثبّت شريطي تثبيت لمجموعة صمام الفائض.

Figure p1939

3 صِل أنبوبي هواء لمجموعة صمام الفائض. 4 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 6 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

8.8.5.5 استبدال مجموعة مستشعر الضغط

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.
Figure p2072
Figure p2072

4 افصل موصل أسلاك واحدًا لمجموعة مستشعر الضغط. 5 أزل مجموعة مستشعر الضغط. إجراءات التركيب

Figure p1941
Figure p1941

1 انقل مجموعة مستشعر الضغط إلى موضع التركيب. 2 صِل موصل أسلاك واحدًا لمجموعة مستشعر الضغط.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

3 صِل الكابل السالب للبطارية. 4 أغلق لوحة الغطاء الأمامي القابل للطي. 5 أغلق الباب.

8.8.5.6 استبدال مجموعة مستشعر الارتفاع

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 افصل موصل أسلاك واحدًا لمجموعة مستشعر الارتفاع. 5 أزل برغيي تثبيت لمجموعة مستشعر الارتفاع. 6 أزل صامولتي تثبيت لمجموعة مستشعر الارتفاع. 7 أزل مجموعة مستشعر الارتفاع.

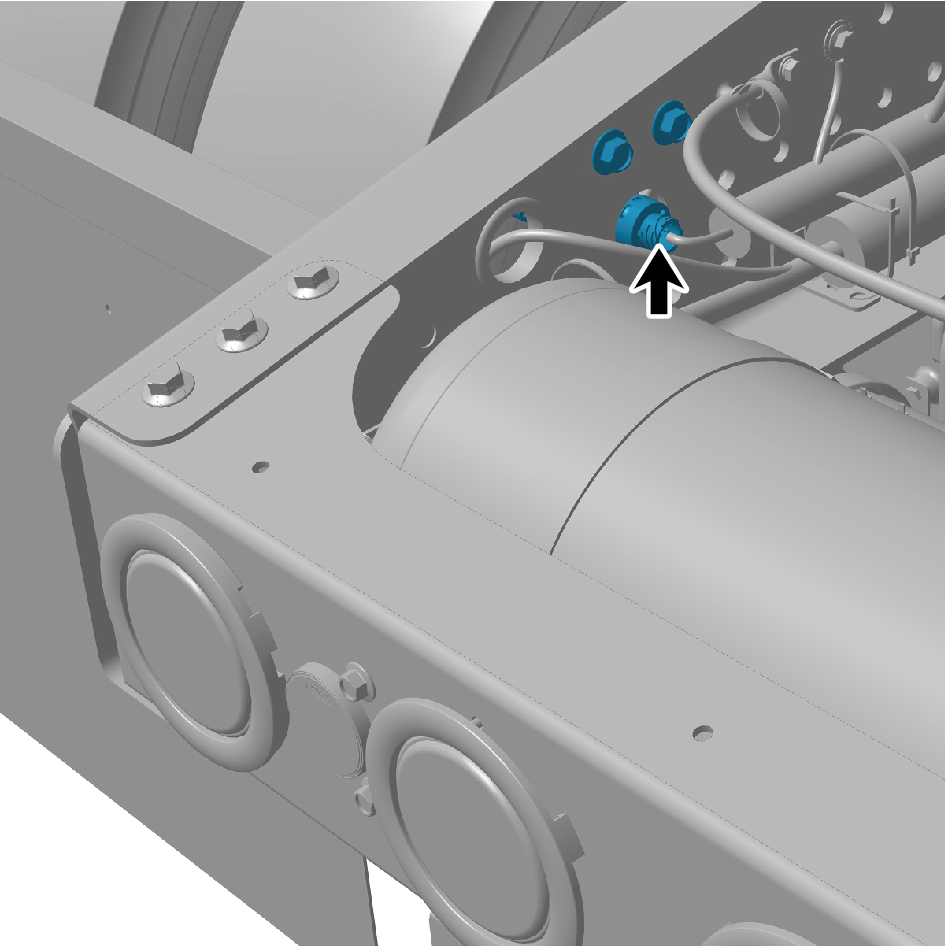

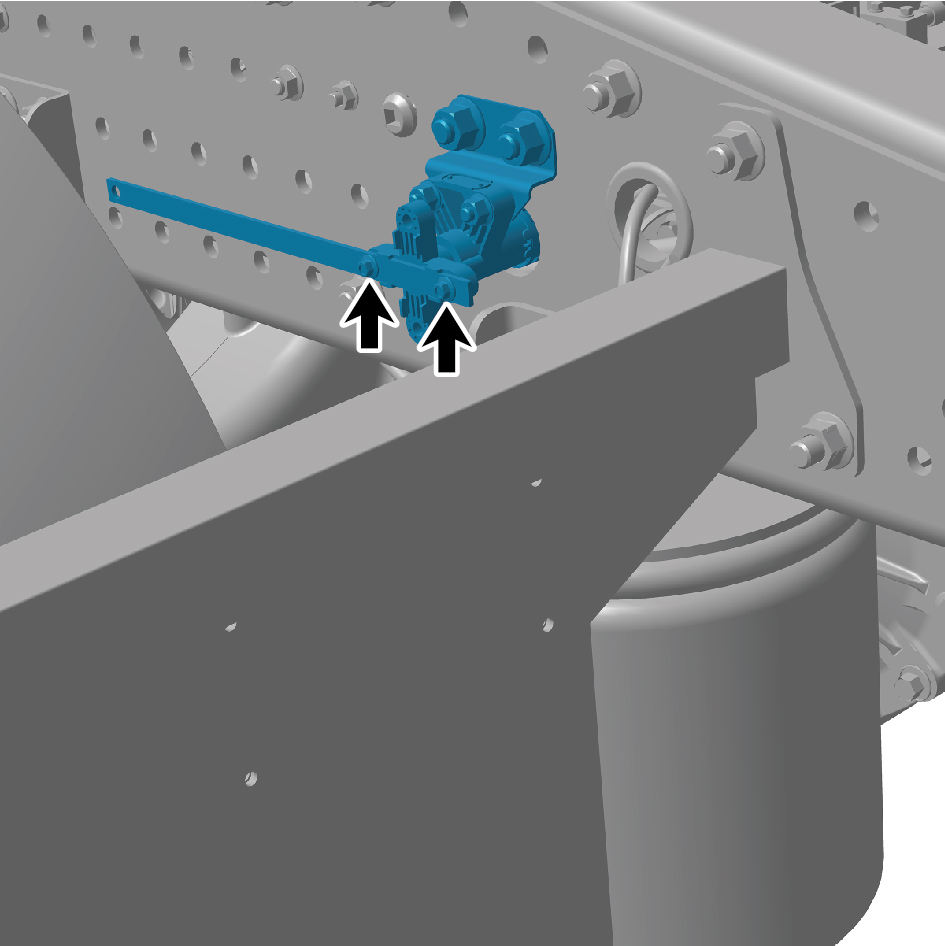

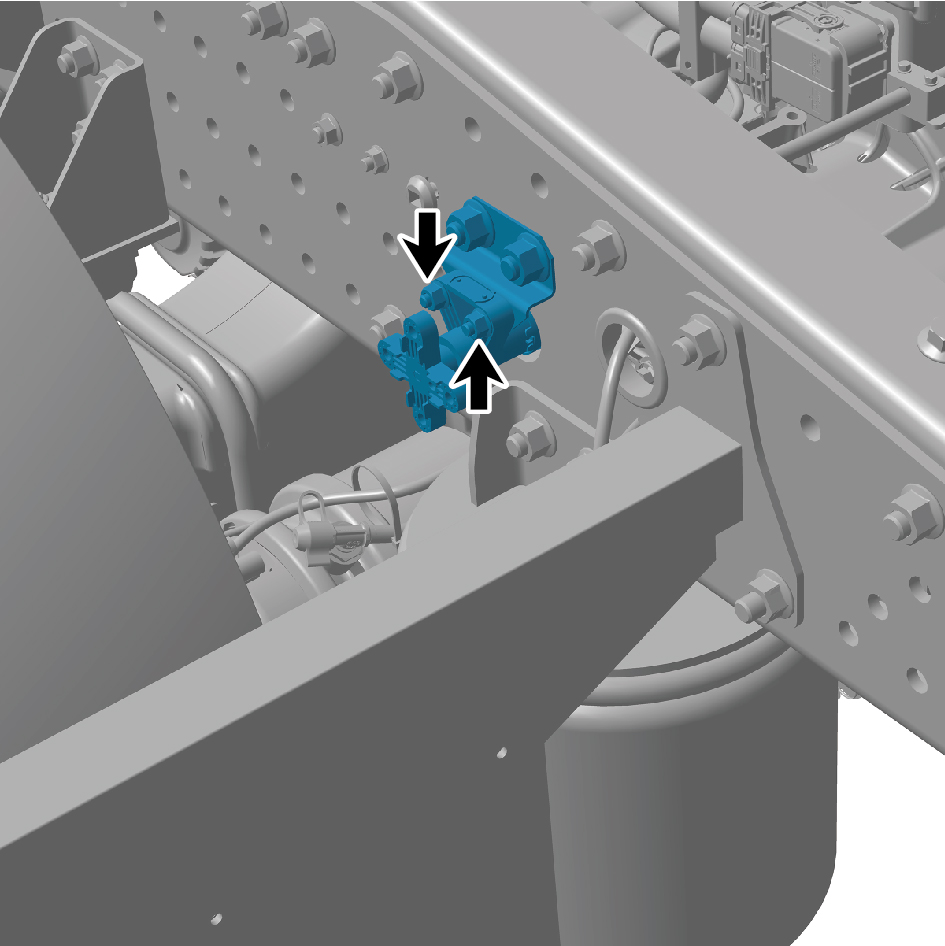

Figure p1943
Figure p1943
Figure p1943

إجراءات التركيب 1 انقل مجموعة مستشعر الارتفاع إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لمجموعة مستشعر الارتفاع.

عزم الربط: (18.5 +/- 2) قدم-رطل

3 ثبّت برغيي تثبيت لمجموعة مستشعر الارتفاع.

عزم الربط: (18.5 +/- 2) قدم-رطل

4 صِل موصل أسلاك واحدًا لمجموعة مستشعر الارتفاع.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

8.9 جهاز العجلة3101 / 1000· 1g

8.9.1 بيان ضمان الجودة

8.9.1.1 بيان ضمان جودة الإطار

تضمن Windrose أن مركباتها (1) مصممة ومصنعة ومجهزة بإطارات تتوافق، وقت البيع، مع متطلبات مصنعي المركبات التي صُممت مركباتهم لتلبية معايير الغازات الدفيئة وكفاءة استهلاك الوقود التابعة لوكالة حماية البيئة الأمريكية والإدارة الوطنية لسلامة المرور على الطرق السريعة لعام 2014 وما بعده، و(2) أن هذه الإطارات خالية من عيوب المواد والصناعة التي تتسبب في فشل المركبة في التوافق مع متطلبات مصنع المركبة لمدة عامين أو 24000 ميل، أيهما يحدث أولًا.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
صامولة التثبيت التي تربط محور العجلة بحافة العجلةM22(479 +/- 37) ft lbs
معايير ضبط محاذاة العجلات الأربع
البندوحدة الضبطالقيمة العددية
ميل محور الدوران°7.9°±30′
انحدار محور الدوران°2.5°±30′
حدبة العجلة°0.65°±30′
انفراج العجلة الأماميةمم0-1 (يسار/يمين)
طراز إطار القيادة
البندالمحورالشكل 1الشكل 2الشكل 3
مواصفات الإطارعمود الإدخال12R22.5295/80R22.5315/70R22.5 Z2
عمود الإخراج12R22.5295/80R22.5315/70R22.5 D2
المحور الثالث12R22.5295/80R22.5315/70R22.5 D2
طراز حافة العجلة
البندالشكل 1الشكل 2الشكل 3
مواصفات الحافة9.00×22.59.00×22.59.00×22.5
عدم اتزان الإطار الديناميكي
البندوحدة الضبطحافة العجلة الشكل 1حافة العجلة الشكل 2
عدم الاتزان الديناميكيغ≤50 (بعد الموازنة)≤50 (بعد الموازنة)
ضغط الإطار (الحالة الباردة)
العجلةالوحدةالشكل 1الشكل 2الشكل 3
العجلات الأماميةpsi135 +/- 3 (psi)135 +/- 3 (psi)135 +/- 3 (psi)
العجلات الخلفيةpsi135 +/- 3 (psi)135 +/- 3 (psi)135 +/- 3 (psi)
الاسمالمعامل
الانحراف الشعاعي للعجلة≤0.5 مم
استواء سطح العجلة≤0.1 مم

8.9.2 المواصفات

8.9.2.1 مواصفات أدوات التثبيت

8.9.2.2 المعايير الفنية

📝 ملاحظة
ملاحظة: الحدبة والانفراج للعجلات معلمات مهمة يجب إعطاؤها الأولوية. الفرق بين اليسار واليمين

يجب أن تكون الزوايا ≤ 0.5 درجة، ويجب ضمان انفراج العجلتين اليسرى واليمنى.

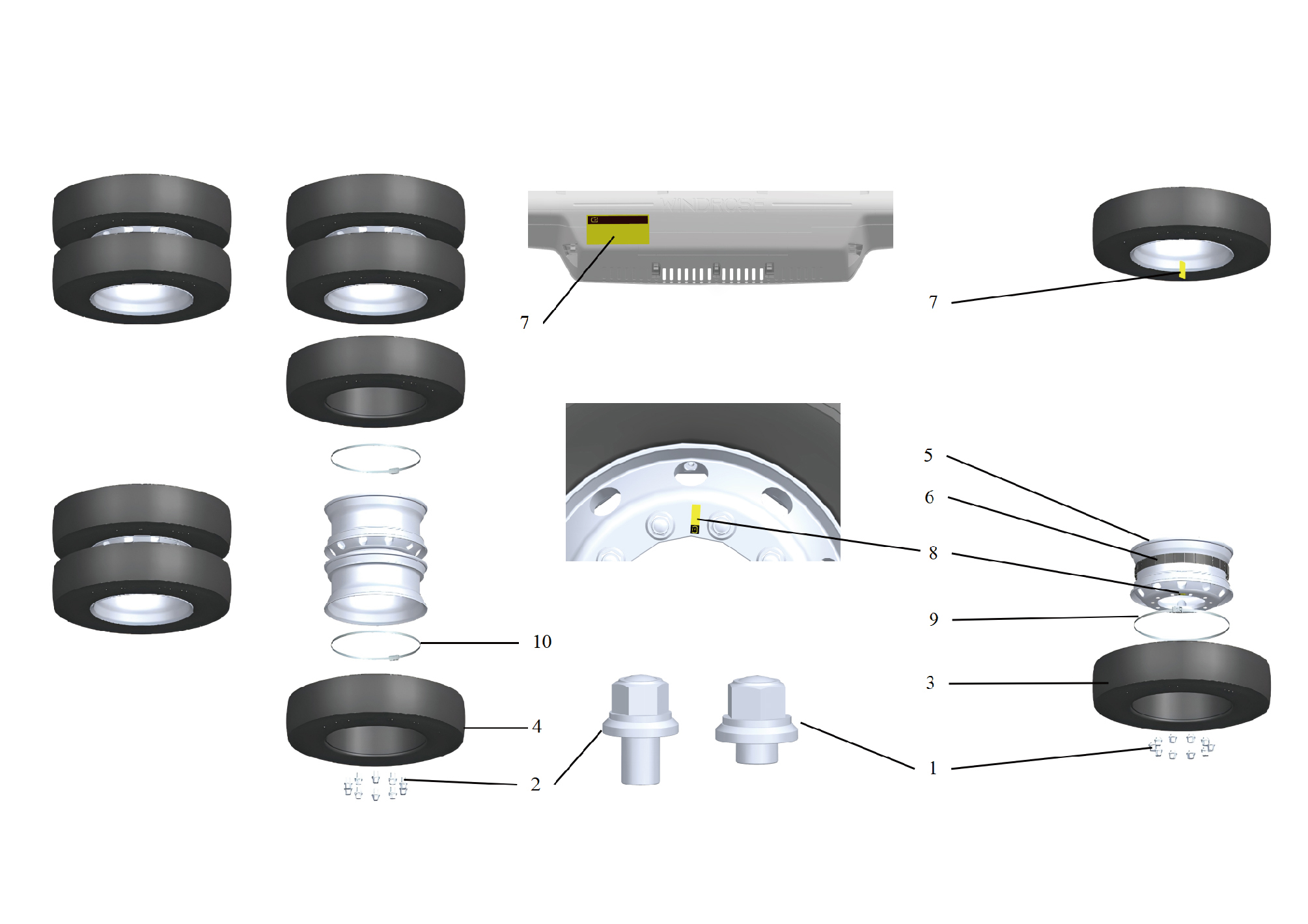

Figure p1948

8.9.3 مخطط التفكيك

8.9.3.1 مخطط التفكيك

1. صامولة العجلة (الأمامية) في مركبات الطاقة الجديدة 6. جهاز السلامة الطارئ لانفجار الإطار في مركبات الطاقة الجديدة 2. صامولة العجلة (الخلفية) في مركبات الطاقة الجديدة 7. مؤشر الطوارئ لانفجار الإطار (الداخلي) في مركبات الطاقة الجديدة 3. مجموعة الإطار - العجلة الموجهة 8. مؤشر الطوارئ لانفجار الإطار (جانب العجلة) في مركبات الطاقة الجديدة 4. مجموعة الإطار - عجلة القيادة 9. مستشعر مراقبة ضغط الإطار الأمامي 5. مجموعة العجلة في مركبات الطاقة الجديدة 10. مستشعر مراقبة ضغط الإطار الخلفي مستشعر مراقبة ضغط الإطار الأمامي

8.9.4 الفحص

8.9.4.1 فحص الإطار

فحص ضغط الهواء

يجب أن يتوافق ضغط الإطار مع القيمة المحددة في دليل المستخدم. افحص ضغط الإطار بانتظام، حيث يمكن أن يسبب الضغط المرتفع أو المنخفض تآكلًا غير طبيعي للإطار. إذا كان ضغط الهواء مرتفعًا جدًا، فسيسبب تآكلًا مفرطًا في منتصف الإطار؛ وإذا كان ضغط الهواء منخفضًا جدًا، فسيسبب تآكلًا مفرطًا على جانبي الإطار. بالإضافة إلى ذلك، يمكن أن يسبب ضغط الإطار غير الصحيح أيضًا انخفاض راحة القيادة وتوجيهًا ثقيلًا وانحرافًا في الفرامل وأعطالًا أخرى.

فحص التشقق والنقشة

افحص سطح الإطار بانتظام بحثًا عن عيوب مثل التشققات والتشوهات، وفي حالة وجودها، استبدل الإطار فورًا. افحص سطح الإطار بانتظام بحثًا عن عيوب مثل التشققات والتشوهات، وفي حالة وجودها، استبدل الإطار فورًا. يجب استبدال الإطار الذي يصل تآكل نقشته إلى ارتفاع TWI (يجب ألا يقل عمق نقشة الإطار عن 1.6 مم).

فحص العمر الافتراضي والتدوير

يجب استبدال الإطارات المستخدمة لأكثر من 5 سنوات بالقوة.

فحص سطح الإطار

افحص بانتظام ما إذا كان سطح الإطار مثقوبًا وما إذا كانت هناك أي حجارة عالقة بين العجلتين. أزل الحجارة المحشورة في الإطار. إذا تم العثور على ثقوب صغيرة على السطح، فيجب ملؤها بالمطاط لمنع دخول الرمل والطين إلى طبقة الحبال والتسبب في فراغات.

ركن المركبة

عند ركن المركبة، من المهم أيضًا حماية الإطارات وتجنب الركن على طرق ذات عوائق كبيرة أو حادة. بالإضافة إلى ذلك، يُنصح بتجنب ملامسة المركبات للمنتجات البترولية والمواد الحمضية وغيرها من المواد التي قد تؤثر على تدهور المطاط.

التعامل مع ارتفاع الحرارة

الإطارات عرضة لارتفاع الحرارة وزيادة ضغط الهواء خلال الصيف أو القيادة بسرعة عالية. في هذه الحالة، يجب ركن المركبة لتبديد الحرارة، ويُمنع منعًا باتًا تفريغ الهواء أو خفض الضغط أو رش الماء للتبريد.

استبدال الإطار

عند تركيب الإطارات، يجب تركيب إطارات من نفس المواصفات والحجم والنقشة وعدد طبقات الحبال على نفس المحور. عند استبدال الإطارات، من الأفضل استبدال جميع الإطارات في نفس الوقت، أو على الأقل بشكل زوجي. بالنسبة لاستبدال العجلة القابلة للتوجيه (العجلة الأمامية)، يجب استخدام إطارات جديدة ولا يُسمح أبدًا باستبدال الإطارات بإطارات قديمة مهترئة.

استخدام الإطار

1. تحديد سرعة القيادة إن سرعة القيادة المتزايدة، خاصة القيادة المتكررة بسرعة عالية، تقلل بشكل كبير من عمر خدمة الإطارات. 2. القيادة وفقًا لظروف الطريق إن نوع سطح الطريق وحالته لهما تأثير كبير على عمر خدمة الإطارات. يجب على السائق اختيار سطح الطريق وفقًا لظروف الطريق واختيار سرعة القيادة المناسبة لزيادة الأميال المقطوعة للإطارات. 3. إتقان تغيرات درجة حرارة الإطار أ. عند القيادة في الطقس الحار، بسبب ارتفاع درجة الحرارة الخارجية، يصعب تبديد الحرارة المتراكمة في الإطارات، مما يسبب ارتفاعًا حادًا في درجة حرارة الإطار وزيادة في ضغط الإطار، وبالتالي تسريع شيخوخة المطاط. لذلك، عند القيادة في الطقس الحار، يجب الانتباه إلى التحكم في درجة حرارة الإطارات. بالإضافة إلى خفض سرعة المركبة بشكل مناسب، إذا سمحت الظروف، يمكن القيادة في الصباح والمساء عندما تكون درجة الحرارة منخفضة، أو بعد قيادة مسافة معينة، التوقف والراحة لمنع ارتفاع درجة حرارة الإطار كثيرًا. ب. يُمنع تفريغ الهواء لتقليل الضغط. في موسم درجات الحرارة المنخفضة، نظرًا لأن الإطارات تبدد الحرارة بشكل أسرع أثناء الاستخدام، فهي أقل عرضة لارتفاع الحرارة، ويكون سطحها أكثر مقاومة للتآكل. في مواسم درجات الحرارة المنخفضة، خاصة في الطقس البارد الشديد، يُنصح بالقيادة بسرعات منخفضة للكيلومترات الأولى بعد بدء التشغيل لزيادة درجة حرارة الإطار عندما تكون المركبة متوقفة طوال الليل أو بعد فترة طويلة. باختصار، إتقان تغيرات درجة حرارة الإطار أثناء القيادة أمر مهم للغاية. 4. اعتماد أسلوب القيادة الصحيح يجب ألا تنطلق السيارة بقوة شديدة، ويجب أن تنطلق المركبات الفارغة والمحملة بسلاسة وبسرعة منخفضة. تجنب سحب الإطارات على الأرض لتقليل تآكل السطح. عند القيادة على سطح طريق جيد، حافظ على السير في خط مستقيم، وتجنب التمايل يمينًا ويسارًا أو القيام بالانعطافات الحادة، باستثناء عند مواجهة المركبات...

تحكم في سرعة المركبة عند النزول من المنحدر. هذا لا يتجنب الكبح الطارئ ويقلل من تآكل الإطار فحسب، بل يضمن أيضًا القيادة الآمنة. عند صعود المركبة، حاول استخدام القصور الذاتي للقيادة، وقم بتغيير التروس في الوقت المناسب، وحافظ على قوة متبقية مناسبة، ولا تنتظر حتى تتوقف السيارة قبل إعادة التشغيل لتقليل تآكل الإطار. عند الانعطاف أثناء القيادة، يجب التحكم في سرعة المركبة وفقًا لحالة المنحنى. لا تنعطف بسرعة عالية، وإلا ستولد المركبة قوة طرد مركزي كبيرة، مما يتسبب في ميل الحمولة المحملة، وانحراف مركز الكتلة إلى جانب واحد، وتحميل زائد على الإطار من جانب واحد وجره، مما يسرع التآكل، ويقطع الإطار أفقيًا بحافة العجلة، مما يتسبب في تلفه. عند القيادة في حالات معقدة (مثل المواجهة، والتجاوز، والمرور عبر البلدات، والتقاطعات، وعبور السكك الحديدية)، من المهم الحفاظ على سرعة قيادة مناسبة، وتقليل الكبح المتكرر، وتجنب الكبح الطارئ. وإلا، سيحدث احتكاك انزلاقي بين الإطار والأرض، مما يؤدي إلى تآكل شديد لسطح الإطار. على الطرق السيئة، خفف السرعة وراقب بعناية، واختر مسارًا للمرور، وتوقف للتحقق مما إذا كانت هناك حجارة بين الإطارين المزدوجين. إذا كانت موجودة، فيجب إزالتها في الوقت المناسب. عند الركن في الطريق أو في الموقع، من المهم تطوير عادة الانزلاق الآمن عند الركن. قبل الركن، اختر أرضًا مسطحة ونظيفة وخالية من الزيوت. يجب أن تهبط كل إطار بسلاسة، خاصة إذا كانت المركبة محملة طوال الليل، يجب الانتباه إلى اختيار مكان ركن جيد، ورفع العجلة الخلفية إذا لزم الأمر.

Figure p1950

8.9.4.2 ضبط محاذاة العجلات الأربع

1. ارفع المركبة بالرافعة. 2. افحص الإطارات. 3. افحص التعليق الأمامي.

تحذير
افحص التعليق بحثًا عن التآكل والارتخاء والتشوه والتلف. في حالة وجود أي من العيوب المذكورة أعلاه، اضبط أو اربط أو استبدل وفقًا لذلك.

4. افحص زاوية توجيه العجلات.

تحذير
إذا لم تكن القيمة المقاسة ضمن النطاق المحدد، فيجب فحص قضيب ربط التوجيه.

5. ارخِ براغي التثبيت للذراعين المتأرجحين العلوي والسفلي، وأضف رقاقات بين المفصل الكروي والإطار الفرعي لتغيير قيمة زاوية الحدبة. 6. اربط براغي التثبيت للذراعين المتأرجحين العلوي والسفلي. 7. ارخِ برغي ضبط قضيب التوجيه، واضبط طول القضيب بتدوير المفصل الكروي، ولاحظ اتجاه تغير الانفراج، وحدد قيمة الضبط.

تحذير
1. بعد الضبط، يجب أن يكون الفرق في الطول بين قضيبَي الربط الأيسر والأيمن ≤ 2 مم؛
2. بعد الضبط، ثبّت برغي المشبك الداخلي فوق القضيب.

8. اربط برغي ضبط قضيب التوجيه. 9. اخفض المركبة.

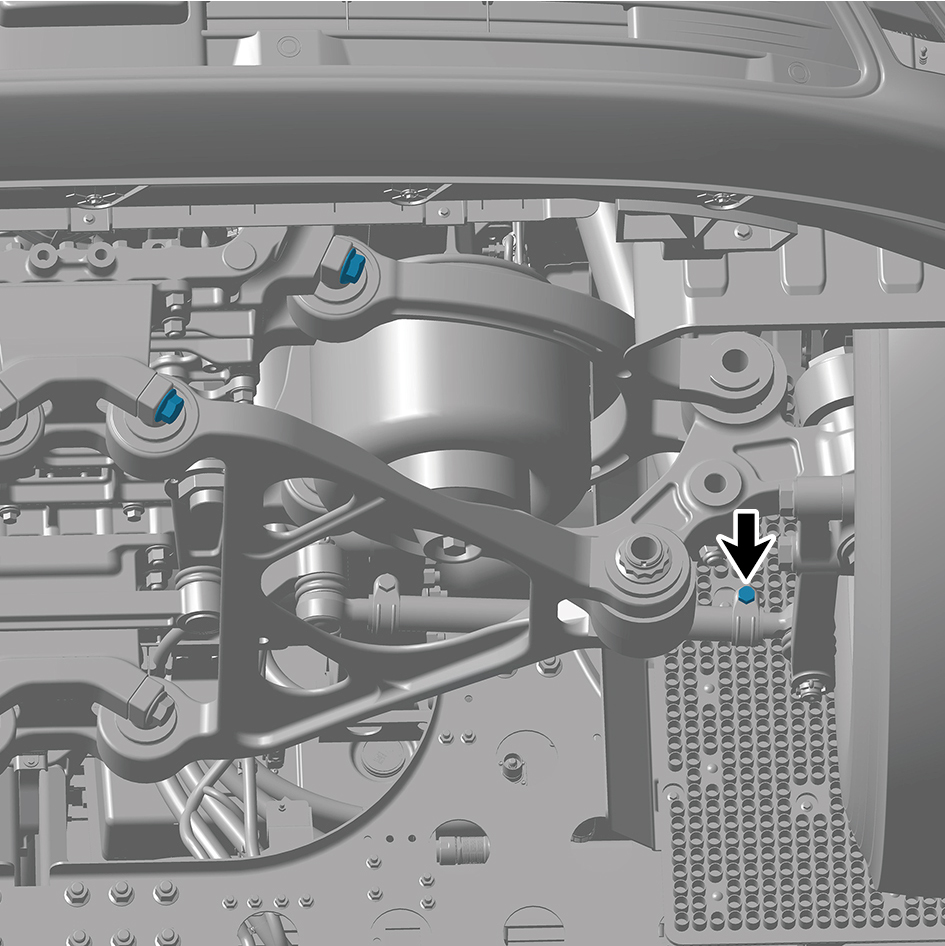

Figure p1951

8.9.4.3 تدوير الإطار

تحذير
إذا كان هناك تآكل غير متساوٍ واضح في الإطار، فيجب استبعاد سبب هذا التآكل.
في حالة تدوير الإطار، يُنصح بفحص توازن كل من مجموعة الإطار والعجلة في نفس الوقت.

1. عند إجراء فحوصات الفرامل على الإطارات وفقًا لجدول الصيانة المحدد، يُنصح بإجراء التدوير المتقاطع للإطار. 2. ارفع المركبة بالرافعة.

تحذير
سجّل الموضع الأصلي لكل مجموعة إطار وعجلة بالنسبة للمركبة.

3. أزل مجموعة العجلة. 4. قم بتدوير مجموعة الإطار والعجلة وفقًا للمخطط التالي.

تحذير
قم بإجراء التدوير المتقاطع للإطار كما هو موضح أدناه.
تحذير
1. لا يجوز تبديل إطارات المحور الأمامي مع إطارات المحور الأوسط والخلفي؛
2. إذا كان هناك اتجاه دوران على الإطار، وبعد تدوير الإطار، تأكد من أن اتجاه الدوران هو الاتجاه الأمامي للمركبة؛
3. بعد اكتمال تدوير الإطار، أعد معايرة ضغط الإطار لجميع الإطارات.

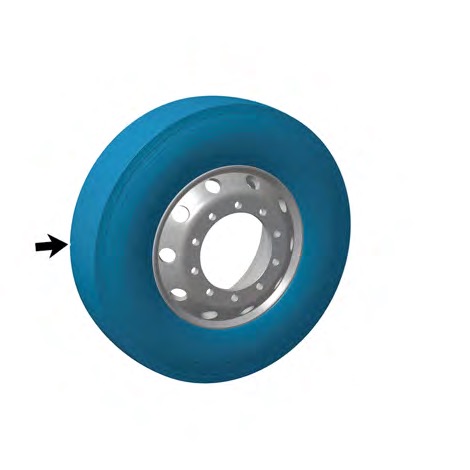

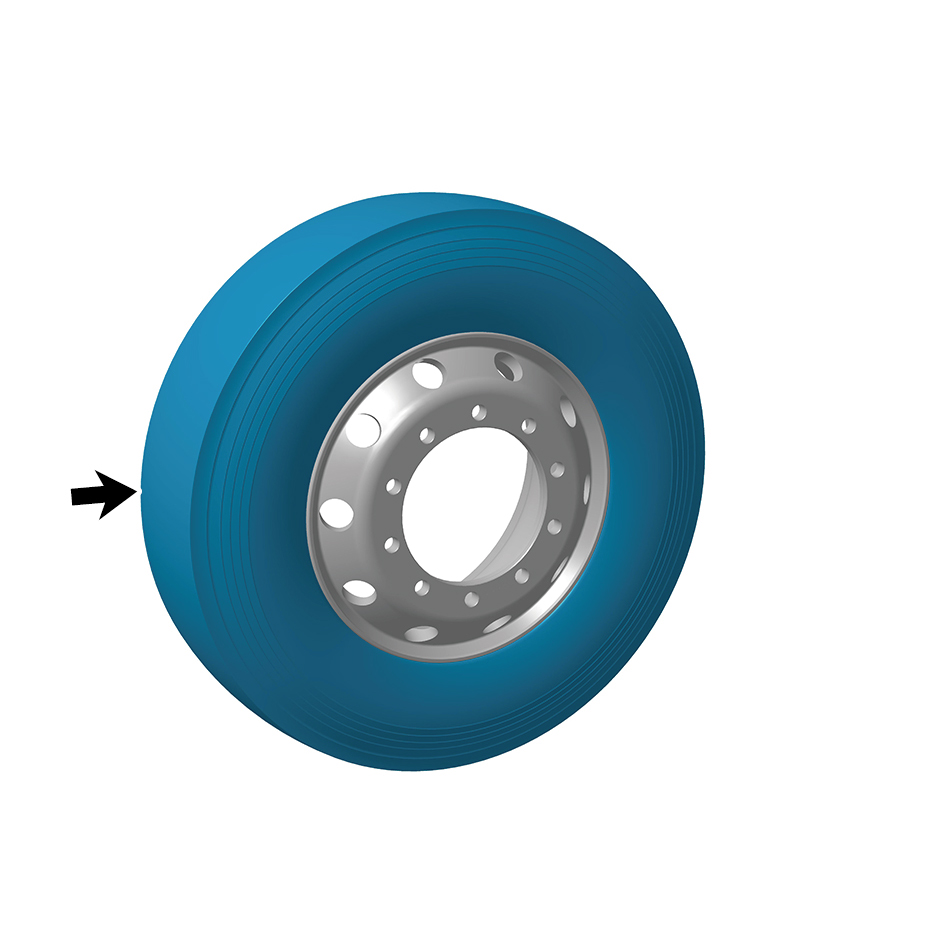

Figure p1953

5. ثبّت مجموعة العجلة. 6. اخفض المركبة. 7. افحص واضبط ضغط نفخ الإطار.

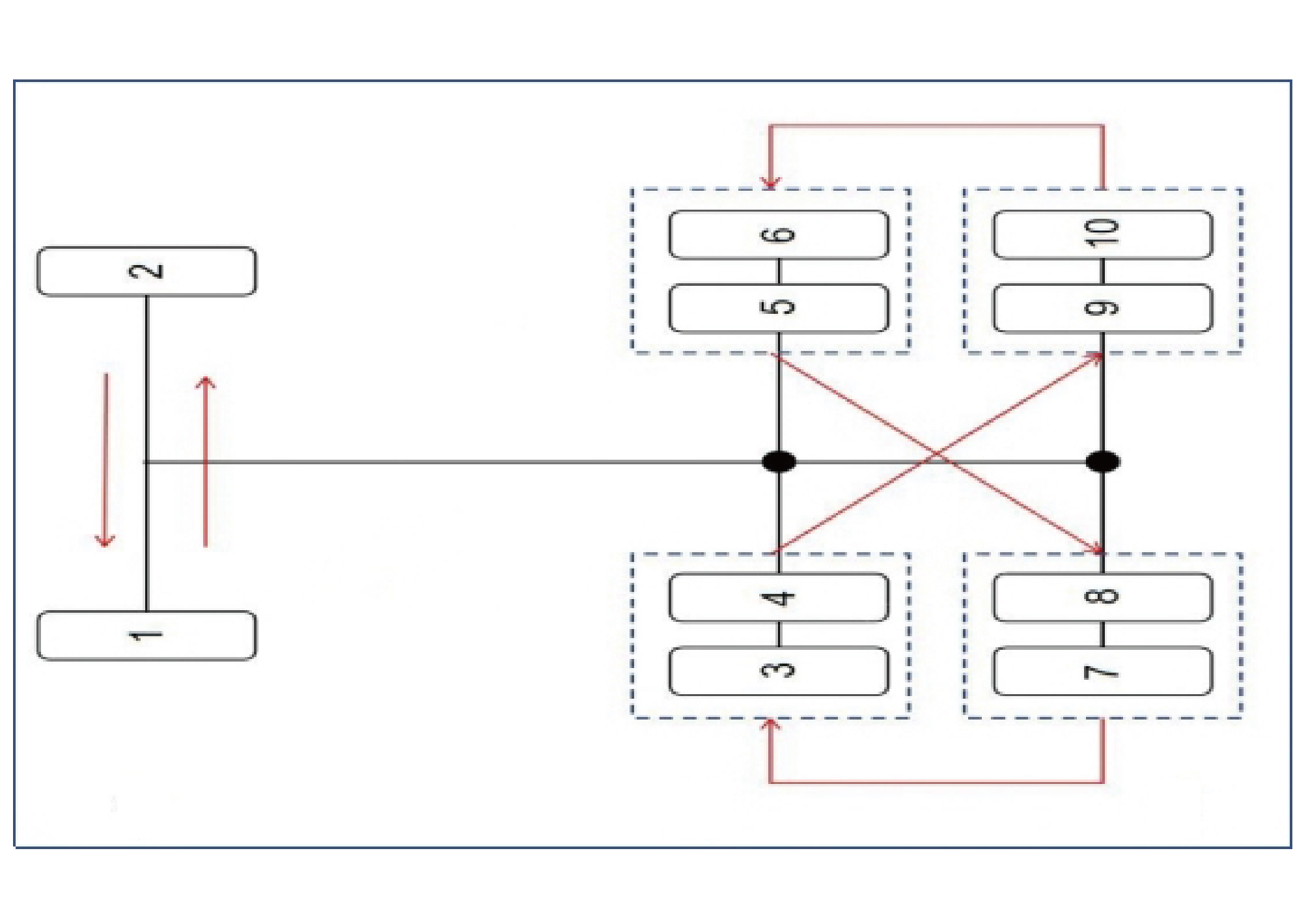

Figure p1952
Figure p1953

8.9.5 التفكيك والتركيب

8.9.5.1 استبدال مجموعة الإطار

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة. 3 حرر الهواء من الإطار واستخدم قضيب رفع لرفع الإطار. 4 أزل مجموعة الإطار.

تحذير
نظرًا للوزن الثقيل للإطار، يجب إزالته بمساعدة مساعد.

إجراءات التركيب 1 انقل مجموعة الإطار إلى موضع التركيب.

تحذير
نظرًا للوزن الثقيل للإطار، يجب نقله إلى موضع التركيب بمساعدة مساعد.

2 قم بقياس ضغط الإطار على كلا الجانبين بمقياس ضغط للتأكد من أن ضغط الإطار يظل متسقًا. 3 قم بإجراء الموازنة الديناميكية للإطار. 4 ثبّت العجلة الموجهة. 5 اخفض مقدمة المركبة.

8.9.5.2 استبدال TESD

إجراءات الإزالة

1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة المدفوعة. 3 أفرغ الهواء من الإطار ثم افصل الإطار عن الحافة، وأزل TESD.

تحذير
لا تتلف العجلات أثناء الإزالة.

إجراءات التركيب 1 ثبّت TESD وانفخ مجموعة الإطار بعد التركيب المسبق.

عزم الربط: (7.5 - ft lbs)

2 ثبّت العجلة المدفوعة. 3 اخفض مقدمة المركبة.

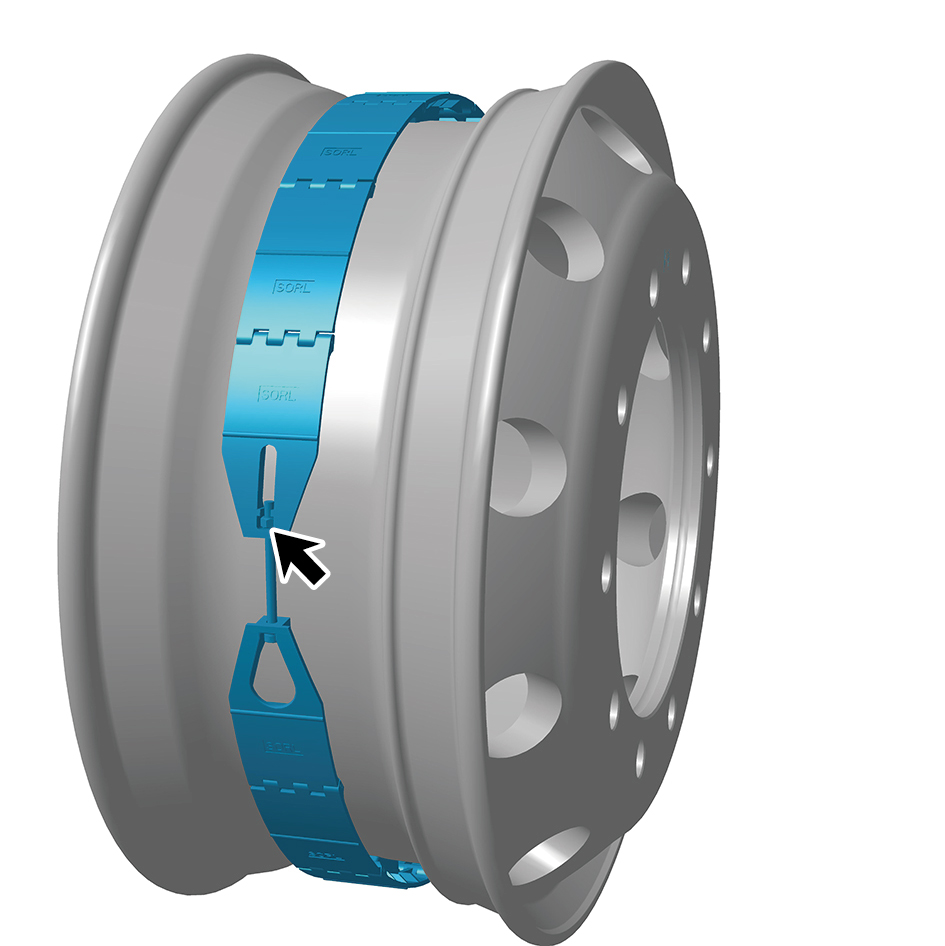

Figure p1954

8.9.5.3 استبدال مجموعة العجلة

إجراءات الإزالة

تحذير
إجراء الإزالة والتركيب لجميع الإطارات هو نفسه.
للحفاظ على توازن العجلة، حدد الموضع النسبي للعجلات قبل إزالة الإطارات.

1 عند إزالة مجموعة العجلة، ارخِ أولًا صواميل العجلة العشرة التي تربط مجموعة العجلة بمجموعة لوحة التوصيل الحافية الخارجية، ثم استخدم رافعة. 2 ضع الرافعة على مجموعة المحور الأمامي واربط صمام التحكم في اتجاه عقارب الساعة لتثبيت الرافعة. 3 أدخل ذراع الرافعة في جلبة الرافعة لرفع المركبة.

تحذير
1. يجب استخدام الرافعة على سطح تحمل صلب ويجب دعمها على الموضع المسطح لنقطة رفع المركبة. يُحظر استخدام الرافعة على سطح مائل بزاوية ميل أكبر من 6 درجات لتجنب الاهتزاز العنيف أو انزلاق الرافعة.
2. استخدم الرافعة ضمن حد الحمولة لتجنب الحالات غير الطبيعية مثل الفشل الناتج عن الحمولة الزائدة. بعد رفع المركبة، ادعم المركبة بأجسام صلبة متساوية الارتفاع في المنطقة المحيطة لتجنب الإصابة الشخصية الناتجة عن فشل الرافعة. عند إنزال الرافعة، افتح صمام التحكم قليلًا للسماح للرافعة بالهبوط ببطء لتجنب الانزلاق أو التلف بسبب هبوط الرافعة بسرعة كبيرة. بالإضافة إلى ذلك، سيهدد الهبوط المفاجئ للمركبة أيضًا السلامة الشخصية.

4 عندما تكون مجموعة العجلة بعيدة عن الأرض، فك صواميل العجلة العشرة التي تربط مجموعة العجلة بمجموعة لوحة التوصيل الحافية الخارجية.

تحذير
اربط بترتيب قطري من 1 إلى 10.

5 أزل مجموعة العجلة. إجراءات التركيب

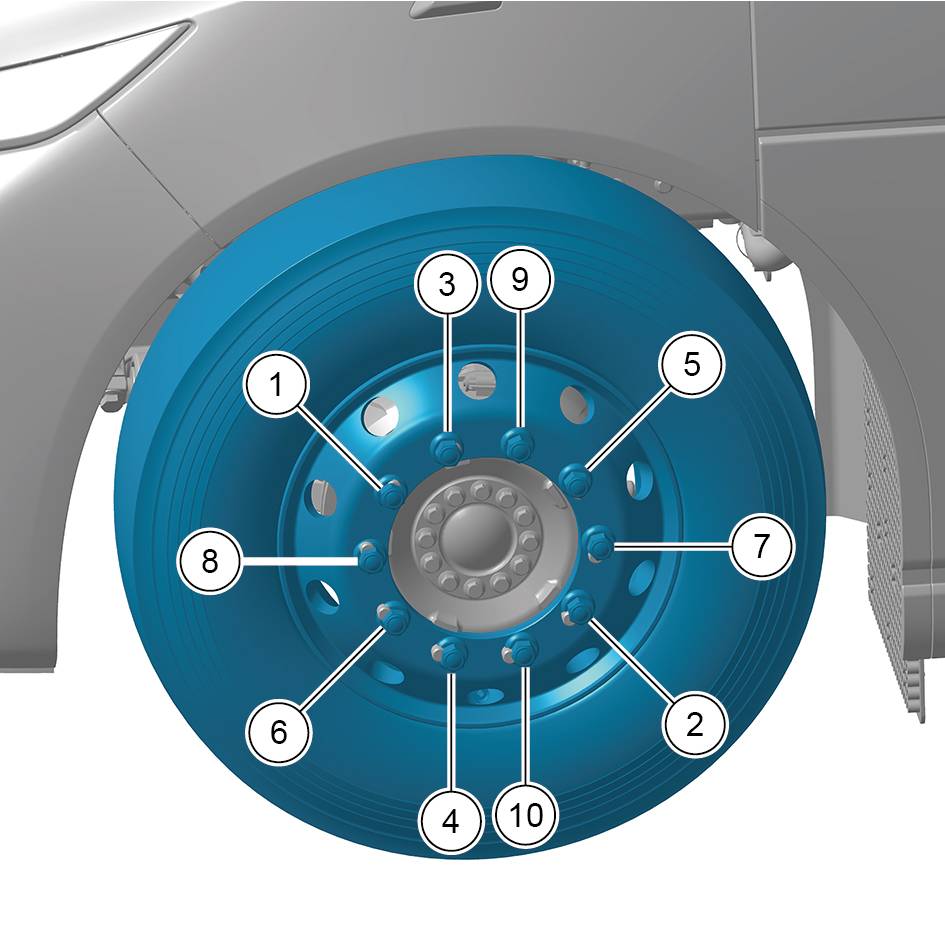

Figure p1955
Figure p1956

1 انقل مجموعة العجلة إلى موضع التركيب.

تحذير
1. عند استبدال الإطارات، يجب استبدال الإطارات على نفس المحور في نفس الوقت.
2. يجب تباعد الصمامات الداخلية والخارجية لتسهيل نفخ الإطار.

2 شحم السطح الملولب للصواميل بزيت المحرك أو زيت التروس أو الشحوم لتحقيق درجة خفيفة من التبلل.

تحذير
1. لا تستخدم مواد تشحيم تحتوي على ثنائي كبريتيد الموليبدينوم أو الموليبدينوم العضوي أو إضافات الموليبدينوم الأخرى لتجنب تآكل الإطار.
2. لا تضع الزيت على حواف الإطار والأسطح الطرفية للمحور التي تتلامس مع البراغي والصواميل.

3 اربط صواميل العجلة العشرة التي تربط مجموعة العجلة بمجموعة لوحة التوصيل الحافية الخارجية، وحرر الرافعة واخفض المركبة، ثم اربط الصواميل قطريًا مرة أخرى.

عزم الربط: (479 +/- 37) ft lbs
Figure p1980
Figure p1980
Figure p1978
Figure p1977
Figure p1976
Figure p1974

4 بعد ملامسة العجلة للأرض، أدر الإطار نصف دورة واربط صواميل العجلة العشرة لمجموعة العجلة مرة أخرى.

عزم الربط: (479 +/- 37) ft lbs
تحذير
بعد استبدال الإطار، قم بإجراء اختبار تشغيل أولي، وأعد الربط إلى العزم المحدد بعد القيادة لمسافة 30-60 ميلًا.
مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
صامولة التثبيت التي تربط مرحل ضغط الإطار والحامل 2 لوحدة مراقبة ضغط الإطار برغي التثبيت الذي يربط مرحل ضغط الإطار والحامل 2 لوحدة مراقبة ضغط الإطارM4(2 +/- .5) ft lbs
صامولة التثبيت التي تربط مرحل ضغط الإطار والحامل 2 لوحدة مراقبة ضغط الإطارM4(2 +/- .5) ft lbs
برغي التثبيت الذي يربط الحامل 2 لوحدة مراقبة ضغط الإطار بمجموعة الإطارM8(18.5 +/- 2) ft lbs
برغي التثبيت الذي يربط وحدة CAN لضغط الإطار بحامل وحدة مراقبة ضغط الإطارM6(6.5 +/- .75) ft lbs
برغي التثبيت الذي يربط حامل وحدة مراقبة ضغط الإطار بمجموعة الإطارM14(133 +/- 11) ft lbs
صامولة التثبيت التي تربط حامل وحدة مراقبة ضغط الإطار بمجموعة الإطارM14(133 +/- 11) ft lbs

8.10 نظام مراقبة ضغط الإطارات3818· 1g

8.10.1 المواصفات

8.10.1.1 مواصفات أدوات التثبيت

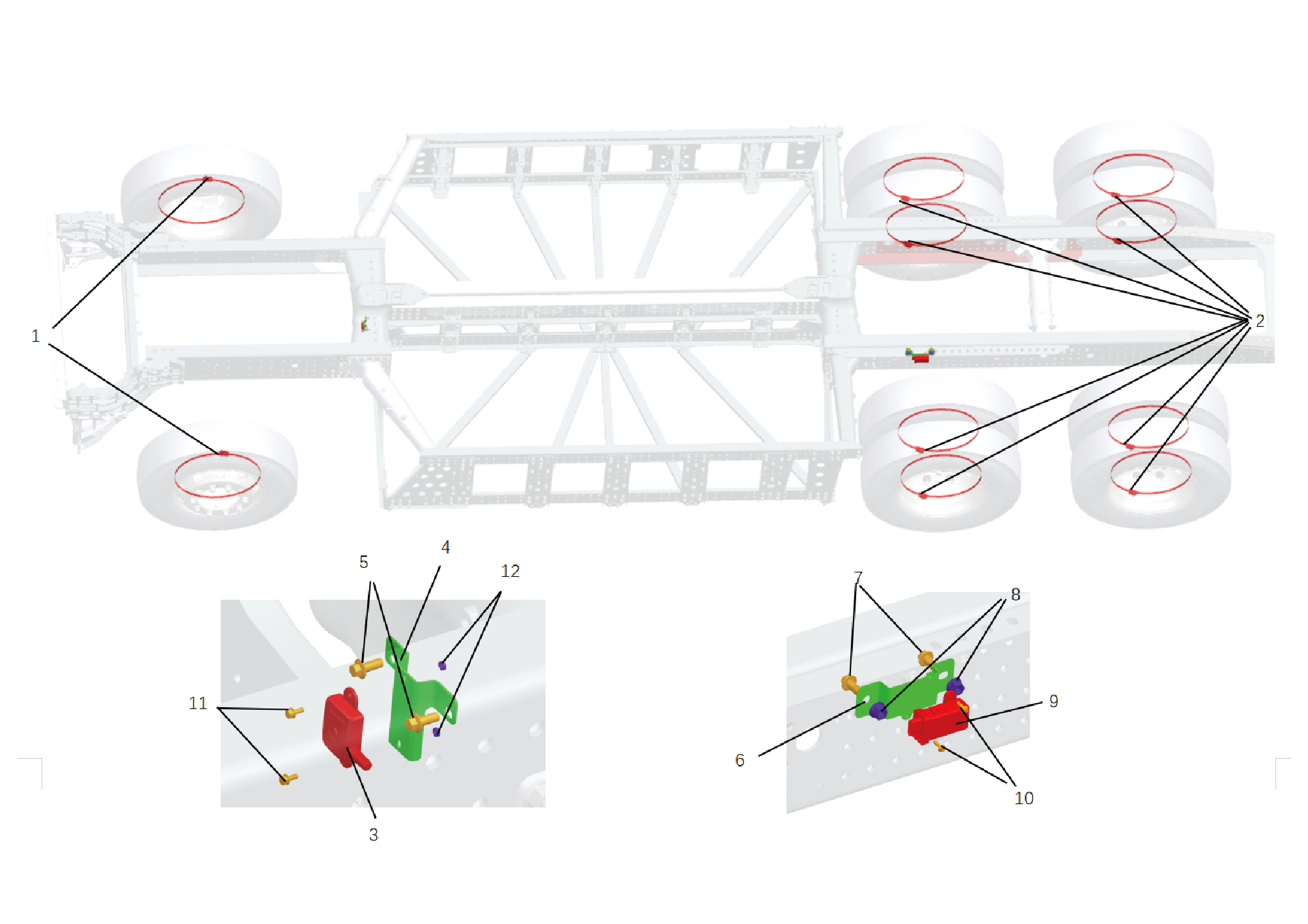

Figure p1958

8.10.2 مخطط التفكيك

8.10.2.1 مخطط التفكيك

1. مستشعر مراقبة ضغط الإطار الأمامي 7. برغي شفة سداسي 2. مستشعر مراقبة ضغط الإطار الخلفي مستشعر مراقبة ضغط الإطار الأمامي 8. صامولة قفل شفة سداسية_معدنية بالكامل 3. مكرر ضغط الإطار 9. وحدة CAN لضغط الإطار 4. الحامل 2 لنظام مراقبة ضغط الإطارات 10. برغي شفة سداسي 5. برغي شفة سداسي 11. مجموعة برغي برأس سداسي 6. الحامل 2 لنظام مراقبة ضغط الإطارات 12. صامولة سداسية_النوع 1

8.10.3 مخطط النظام التخطيطي

8.10.3.1 مخطط الدائرة الكهربائية

العَرَضالجزء المشتبه في عطلهالإجراءات
ضوء مؤشر عطل نظام ضغط الإطارات غير طبيعي1.ضغط الإطار منخفض أو مرتفعاضبط ضغط الإطار إلى نطاق الضغط القياسي.
2.إطارات أو عجلات معدلةاستعد المركبة وأعد معايرة نظام ضغط الإطارات.
3.فشل طاقة وحدة ضغط الإطار الخلفيةراجع فشل طاقة وحدة ضغط الإطار الخلفية
رمز الخطأوصف الخطأطريقة الاستبعاد
B111716جهد البطارية منخفض جدًاراجع عطل طاقة وحدة ضغط الإطار الخلفية
B111717جهد البطارية مرتفع جدًا
U007C88انقطاع ناقل BCANFD1راجع عطل اتصال وحدة ضغط الإطار الخلفية
U012287فقدان الاتصال مع VDC
U015687فقدان الاتصال مع CDCU
U019887فقدان الاتصال مع TGW
B220000جهاز الإرسال في موضع العجلة رقم 1 معطوبراجع عطل جهاز إرسال موضع العجلة
B220001بطارية جهاز الإرسال في موضع العجلة رقم 1 منخفضة الطاقة

8.10.4 معلومات التشخيص والخطوات

8.10.4.1 وصف التشخيص

قبل تشخيص عطل جهاز مراقبة ضغط الإطارات، من المهم فهم والتعرف على مبدأ عمل جهاز مراقبة ضغط الإطارات قبل بدء تشخيص النظام. سيساعد هذا في تحديد خطوات تشخيص الأعطال الصحيحة عند حدوث عطل، والأهم من ذلك، سيساعد في تحديد أن الحالة التي وصفها العميل تنتمي إلى التشغيل الطبيعي. يجب أن يبدأ أي تشخيص لأعطال أجهزة مراقبة ضغط الإطارات بالفحص الروتيني، لتوجيه موظفي الصيانة لاتخاذ الخطوة المنطقية التالية لتشخيص العطل. إن فهم عملية التشخيص واستخدامها بشكل صحيح يمكن أن يقلل

وقت التشخيص ويتجنب سوء تقدير الأجزاء المعطوبة. 8.10.4.2 الفحص الروتيني

• تحقق من الأجهزة الإضافية التي قد تؤثر على تشغيل نظام مراقبة ضغط الإطارات، مع التأكد من أن هذه الأجهزة لا تؤثر على تشغيل نظام مراقبة ضغط الإطارات.

• افحص مكونات النظام التي يسهل الوصول إليها أو المرئية للتأكد من عدم وجود تلف واضح أو عطل محتمل. 8.10.4.3 جدول أعراض الأعطال

8.10.4.4 تأكيد رمز الخطأ التشخيصي

1. صل أداة التشخيص بواجهة التشخيص، واقرأ وسجل رمز الخطأ التشخيصي (DTC)، ثم امسح رمز الخطأ التشخيصي. 2. قم بتشغيل المركبة مرة أخرى. 3. اقرأ رمز خطأ نظام التحكم مرة أخرى لتأكيد ما إذا كان هناك أي مخرجات رمز خطأ من النظام. – نعم: شخّص بناءً على رمز الخطأ الناتج.

– لا: قم بإجراء فحص الأعطال المتقطعة، راجع فحص الأعطال المتقطعة 8.10.4.5 قائمة رموز الخطأ التشخيصية (DTC)

TMPS

رمز الخطأوصف الخطأطريقة الاستبعاد
B220002جهاز الإرسال في موضع العجلة رقم 1 يصدر إنذارًا بارتفاع درجة الحرارة
B220003جهاز الإرسال في موضع العجلة رقم 2 معطوب
B220004بطارية جهاز الإرسال في موضع العجلة رقم 2 منخفضة الطاقة
B220005جهاز الإرسال في موضع العجلة رقم 2 يصدر إنذارًا بارتفاع درجة الحرارة
B220006جهاز الإرسال في موضع العجلة رقم 3 معطوب
B220007بطارية جهاز الإرسال في موضع العجلة رقم 3 منخفضة الطاقة
B220008جهاز الإرسال في موضع العجلة رقم 3 يصدر إنذارًا بارتفاع درجة الحرارة
B220009جهاز الإرسال في موضع العجلة رقم 4 معطوب
B22000Aبطارية جهاز الإرسال في موضع العجلة رقم 4 منخفضة الطاقة
B22000Bجهاز الإرسال في موضع العجلة رقم 4 يصدر إنذارًا بارتفاع درجة الحرارة
B22000Cجهاز الإرسال في موضع العجلة رقم 5 معطوب
B22000Dبطارية جهاز الإرسال في موضع العجلة رقم 5 منخفضة الطاقة
B22000Eجهاز الإرسال في موضع العجلة رقم 5 يصدر إنذارًا بارتفاع درجة الحرارة
B22000Fجهاز الإرسال في موضع العجلة رقم 6 معطوب
B220010بطارية جهاز الإرسال في موضع العجلة رقم 6 منخفضة الطاقة
B220011جهاز الإرسال في موضع العجلة رقم 6 يصدر إنذارًا بارتفاع درجة الحرارة
B220012جهاز الإرسال في موضع العجلة رقم 7 معطوب
B220013بطارية جهاز الإرسال في موضع العجلة رقم 7 منخفضة الطاقة
B220014جهاز الإرسال في موضع العجلة رقم 7 يصدر إنذارًا بارتفاع درجة الحرارة
رمز الخطأوصف الخطأطريقة الاستبعاد
B220015جهاز الإرسال في موضع العجلة رقم 8 معطوب
B220016بطارية جهاز الإرسال في موضع العجلة رقم 8 منخفضة الطاقة
B220017جهاز الإرسال في موضع العجلة رقم 8 يصدر إنذارًا بارتفاع درجة الحرارة
B220018جهاز الإرسال في موضع العجلة رقم 9 معطوب
B220019بطارية جهاز الإرسال في موضع العجلة رقم 9 منخفضة الطاقة
B22001Aجهاز الإرسال في موضع العجلة رقم 9 يصدر إنذارًا بارتفاع درجة الحرارة
B22001Bجهاز الإرسال في موضع العجلة رقم 10 معطوب
B22001Cبطارية جهاز الإرسال في موضع العجلة رقم 10 منخفضة الطاقة
B22001Dجهاز الإرسال في موضع العجلة رقم 10 يصدر إنذارًا بارتفاع درجة الحرارة
B22001Eجهاز الإرسال في موضع العجلة رقم 11 معطوب
B22001Fبطارية جهاز الإرسال في موضع العجلة رقم 11 منخفضة الطاقة
B220020جهاز الإرسال في موضع العجلة رقم 11 يصدر إنذارًا بارتفاع درجة الحرارة
B220021جهاز الإرسال في موضع العجلة رقم 12 معطوب
B220022بطارية جهاز الإرسال في موضع العجلة رقم 12 منخفضة الطاقة
B220023جهاز الإرسال في موضع العجلة رقم 12 يصدر إنذارًا بارتفاع درجة الحرارة
B220024جهاز الإرسال في موضع العجلة رقم 13 معطوب
B220025بطارية جهاز الإرسال في موضع العجلة رقم 13 منخفضة الطاقة
B220026جهاز الإرسال في موضع العجلة رقم 13 يصدر إنذارًا بارتفاع درجة الحرارة
B220027جهاز الإرسال في موضع العجلة رقم 14 معطوب
B220028بطارية جهاز الإرسال في موضع العجلة رقم 14 منخفضة الطاقة
رمز الخطأوصف الخطأطريقة الاستبعاد
B220029جهاز الإرسال في موضع العجلة رقم 14 يصدر إنذارًا بارتفاع درجة الحرارة
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B111716جهد البطارية منخفض جدًاالجهد < 18 فولت، الزمن t > 1000 مللي ثانية1. البطارية الرئيسية 2. نظام شحن الجهد المنخفض 3. مجموعة الأسلاك 4.وحدة ضغط الإطار الخلفية
B111717جهد البطارية مرتفع جدًاالجهد > 32 فولت، الزمن t > 1000 مللي ثانية

8.10.4.6 عطل طاقة وحدة ضغط الإطار الخلفية

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.10.4.6 Rear Tire Pressure Module Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
U007C88انقطاع ناقل BCANFD1حدث انقطاع الناقل عشر مرات متتالية1. مجموعة الأسلاك 2.وحدة ضغط الإطار الخلفية
U012287فقدان الاتصال مع VDCالإشارة المكتشفة (المعرف: 0x18FEF100) مفقودة، الزمن t > 1000 مللي ثانية
U015687فقدان الاتصال مع CDCUالإشارة المكتشفة (المعرف: 0x18FEC1EE) مفقودة، الزمن t > 5000 مللي ثانية
U019887فقدان الاتصال مع TGWالإشارة المكتشفة (المعرف: 0x18FEE6EE) مفقودة، الزمن t > 5000 مللي ثانية

الخطوة 3: تحقق من وجود أي رموز فشل طاقة لوحدات أخرى بالإضافة إلى وحدة ضغط الإطار الخلفية؟ – نعم: افحص البطارية الرئيسية. راجع فحص البطارية الرئيسية افحص نظام شحن الجهد المنخفض. راجع عطل نظام شحن الجهد المنخفض DCDC1 – لا: الخطوة التالية الخطوة 4: افحص مصدر الطاقة ومجموعة أسلاك التأريض لوحدة ضغط الإطار الخلفية. الخطوة 5: أعد كتابة رمز التكوين، وأعد تحميل البرنامج، وقم بترقية وحدة ضغط الإطار الخلفية. الخطوة 6: استبدل وحدة ضغط الإطار الخلفية. راجع استبدال وحدة CAN لضغط الإطار الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.10.4.7 عطل اتصال وحدة ضغط الإطار الخلفية

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

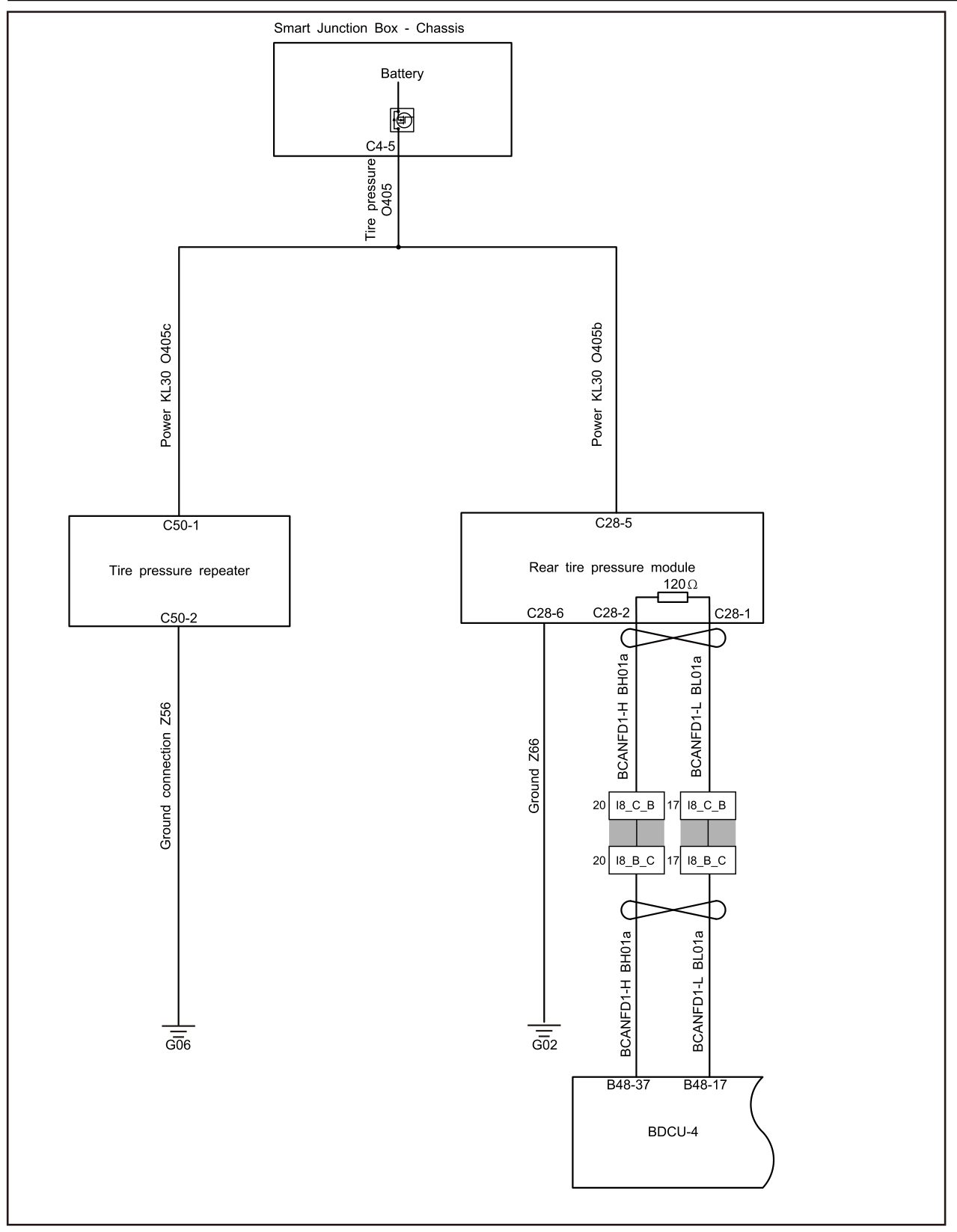

8.10.4.7 Rear Tire Pressure Module Communication Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال ناقل BCANFD1. راجع فحص سلامة شبكة ناقل BCAND1

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B220000جهاز الإرسال في موضع العجلة رقم 1 معطوبعندما تكون سرعة المركبة أكبر من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق1. مجموعة الأسلاك 2.جهاز إرسال موضع العجلة 3.وحدة ضغط الإطار الخلفية
B220001بطارية جهاز الإرسال في موضع العجلة رقم 1 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220002جهاز الإرسال في موضع العجلة رقم 1 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220003جهاز الإرسال في موضع العجلة رقم 2 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220004بطارية جهاز الإرسال في موضع العجلة رقم 2 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220005جهاز الإرسال في موضع العجلة رقم 2 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220006جهاز الإرسال في موضع العجلة رقم 3 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220007بطارية جهاز الإرسال في موضع العجلة رقم 3 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220008جهاز الإرسال في موضع العجلة رقم 3 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت

الخطوة 4: أعد كتابة رمز التكوين، وأعد تحميل البرنامج، وقم بترقية وحدة ضغط الإطار الخلفية. الخطوة 5: استبدل وحدة ضغط الإطار الخلفية. راجع استبدال وحدة CAN لضغط الإطار الخطوة 6: امسح رمز الخطأ التشخيصي وأكده.

8.10.4.8 عطل جهاز إرسال موضع العجلة

1. منطق مراقبة رمز الخطأ التشخيصي

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B220009جهاز الإرسال في موضع العجلة رقم 4 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B22000Aبطارية جهاز الإرسال في موضع العجلة رقم 4 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B22000Bجهاز الإرسال في موضع العجلة رقم 4 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B22000Cجهاز الإرسال في موضع العجلة رقم 5 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B22000Dبطارية جهاز الإرسال في موضع العجلة رقم 5 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B22000Eجهاز الإرسال في موضع العجلة رقم 5 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B22000Fجهاز الإرسال في موضع العجلة رقم 6 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220010بطارية جهاز الإرسال في موضع العجلة رقم 6 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220011جهاز الإرسال في موضع العجلة رقم 6 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220012جهاز الإرسال في موضع العجلة رقم 7 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220013بطارية جهاز الإرسال في موضع العجلة رقم 7 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B220014جهاز الإرسال في موضع العجلة رقم 7 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220015جهاز الإرسال في موضع العجلة رقم 8 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220016بطارية جهاز الإرسال في موضع العجلة رقم 8 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220017جهاز الإرسال في موضع العجلة رقم 8 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220018جهاز الإرسال في موضع العجلة رقم 9 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220019بطارية جهاز الإرسال في موضع العجلة رقم 9 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B22001Aجهاز الإرسال في موضع العجلة رقم 9 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B22001Bجهاز الإرسال في موضع العجلة رقم 10 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B22001Cبطارية جهاز الإرسال في موضع العجلة رقم 10 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B22001Dجهاز الإرسال في موضع العجلة رقم 10 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B22001Eجهاز الإرسال في موضع العجلة رقم 11 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B22001Fبطارية جهاز الإرسال في موضع العجلة رقم 11 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220020جهاز الإرسال في موضع العجلة رقم 11 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220021جهاز الإرسال في موضع العجلة رقم 12 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220022بطارية جهاز الإرسال في موضع العجلة رقم 12 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220023جهاز الإرسال في موضع العجلة رقم 12 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220024جهاز الإرسال في موضع العجلة رقم 13 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220025بطارية جهاز الإرسال في موضع العجلة رقم 13 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220026جهاز الإرسال في موضع العجلة رقم 13 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
B220027جهاز الإرسال في موضع العجلة رقم 14 معطوبعندما تكون سرعة المركبة أعلى من 20 ميلًا في الساعة، لم يتم استلام معلومات جهاز الإرسال بشكل متواصل لمدة 10 دقائق
B220028بطارية جهاز الإرسال في موضع العجلة رقم 14 منخفضة الطاقةيتم استلام إطارين متتاليين بجهد بطارية جهاز الإرسال أقل من 1.9 فولت
B220029جهاز الإرسال في موضع العجلة رقم 14 يصدر إنذارًا بارتفاع درجة الحرارةيتم استلام إطارين متتاليين بقيمة درجة الحرارة المكتشفة لجهاز الإرسال أكبر من أو تساوي 194 درجة فهرنهايت
أطراف القياسالقيمة القياسية
BCANFD1 (H) و BCANFD1 (L)المقاومة: 55 - 63 Ω
أطراف القياسالقيمة القياسية
BCANFD1 (H) و تأريض المركبةالجهد: 2.5 - 3.5 فولت
BCAND1 (L) وتأريض المركبةالجهد: 1.5 - 2.5 فولت

32. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: أعد معايرة ضغط الإطار. راجع برنامج معايرة ضغط الإطار الخطوة 4: استبدل جهاز إرسال موضع العجلة. راجع استبدال مستشعر مراقبة ضغط الإطار الأمامي. استبدال مستشعر مراقبة ضغط الإطار الخلفي الخطوة 5: أعد كتابة رمز التكوين، وأعد تحميل البرنامج، وقم بترقية وحدة ضغط الإطار الخلفية. الخطوة 6: استبدل وحدة ضغط الإطار الخلفية. راجع استبدال وحدة CAN لضغط الإطار الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.10.4.9 فحص سلامة شبكة ناقل BCAND1

الخطوة 1 افحص المقاومة الطرفية لناقل BCANFD1. أ. قم بعملية تشغيل طاقة المركبة. ب. لا تفصل موصل مجموعة الأسلاك. استخدم مقياسًا متعددًا لقياس كل طرف وفقًا للجدول التالي: ج. أكد أن القيم المقاسة تفي بالمعايير. انتقل إلى الخطوة 6. الخطوة 2 افحص جهد ناقل BCANFD1. أ. قم بعملية تشغيل طاقة المركبة. ب. لا تفصل موصل مجموعة الأسلاك. استخدم مقياسًا متعددًا لقياس كل طرف وفقًا للجدول التالي: ج. أكد أن القيم المقاسة تفي بالمعايير. انتقل إلى الخطوة 6. لا نعم لا نعم

أطراف القياسالقيمة القياسية
BCANFD1 (H) و تأريض المركبةالجهد: 2.5 - 3.5 فولت
BCAND1 (L) وتأريض المركبةالجهد: 1.5 - 2.5 فولت

الخطوة 3 افحص جهد الناقل لكل وحدة. أ. قم بعملية تشغيل طاقة المركبة. ب. قم بقياس جهد الناقل لكل وحدة بالتسلسل (لا تفصل موصلات مجموعة الأسلاك). ج. أكد أن جهد الناقل لكل وحدة يفي بالمعيار. انتقل إلى الخطوة 6. الخطوة 4 افحص تأريض طاقة الوحدة فاقدة الاتصال. أ. افحص تأريض طاقة الوحدة فاقدة الاتصال. ب. أكد ما إذا كان تأريض طاقة الوحدة طبيعيًا. أصلح أو استبدل مجموعة الأسلاك. الخطوة 5 استبدل الوحدة فاقدة الاتصال. أ. استبدل الوحدة فاقدة الاتصال. ب. أكد ما إذا كان النظام يعمل بشكل صحيح. النظام يعمل بشكل صحيح. الخطوة 6 افحص مجموعة أسلاك ناقل BCAND1. لا نعم لا نعم نعم لا

أ. قم بعملية إيقاف تشغيل طاقة المركبة. ب. افصل جميع موصلات مجموعات أسلاك الوحدات على ناقل BCANFD1. ج. قم بقياس مقاومة ناقل BCAND1 بين كل وحدة ووحدة ضغط الإطار الخلفية بالتسلسل لمعرفة ما إذا كانت طبيعية. المقاومة القياسية: أقل من 1 Ω د. قم بقياس مقاومة تأريض ناقل BCAND1 هل هي طبيعية. المقاومة القياسية: 10K Ω أو أعلى هـ. قم بعملية تشغيل طاقة المركبة. و. قم بقياس ناقل BCAND1 هل هو مقصور إلى مصدر الطاقة. الجهد القياسي: 0 فولت ز. أكد أن القيم المقاسة تفي بالمعايير. أصلح أو استبدل ناقل BCANFD1. الخطوة 7 افصل الوحدات على ناقل BCAND1 بالتسلسل ولاحظ جهد/مقاومة اتصال الناقل. افصل الوحدات على ناقل BCAND1 بالتسلسل ولاحظ ما إذا كانت جهد/مقاومة اتصال الناقل تعود إلى الوضع الطبيعي. إذا عادت إلى الوضع الطبيعي، فحدد أن الوحدة المفصولة هي المعطوبة. لا نعم

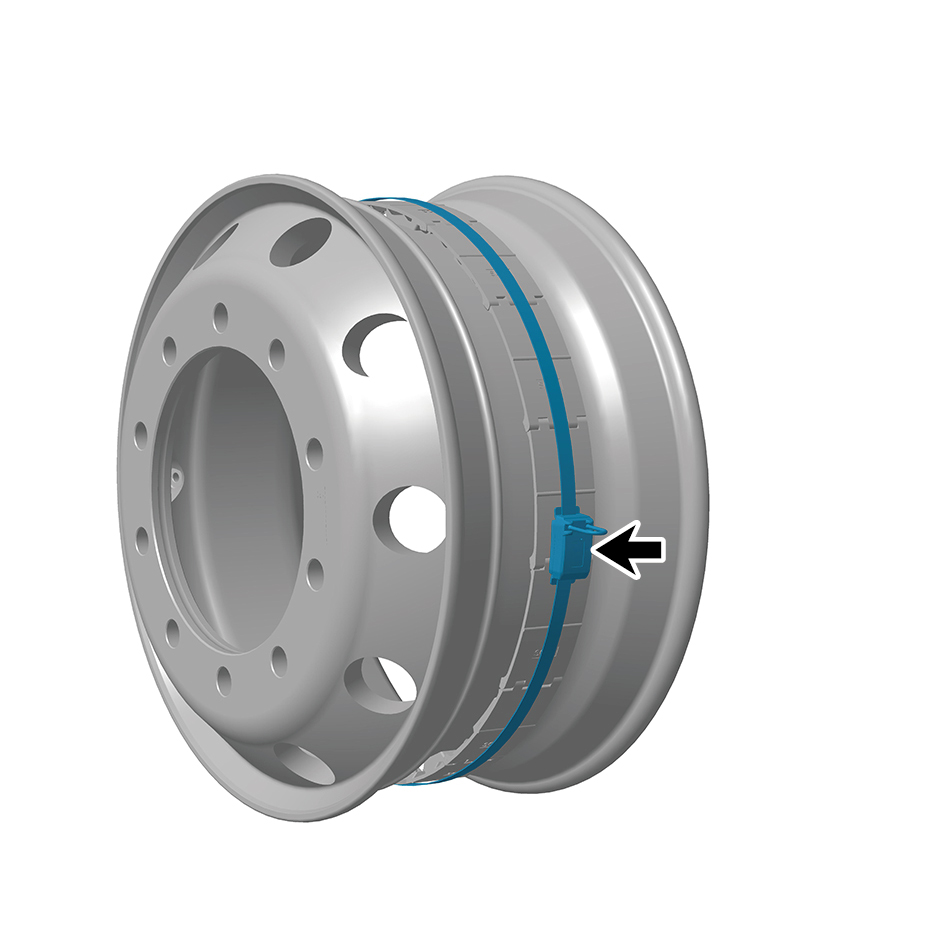

Figure p1974

8.10.5 التفكيك والتركيب

8.10.5.1 استبدال مستشعر مراقبة ضغط الإطار الأمامي

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليمنى). 3 أزل مجموعة الإطار. 4 أزل مستشعر مراقبة ضغط الإطار الأمامي وTESD. إجراءات التركيب 1 انقل مستشعر مراقبة ضغط الإطار الأمامي وTESD إلى موضع التركيب. 2 ثبّت مجموعة الإطار. 3 ثبّت العجلة الموجهة (اليمنى).

4 اخفض مقدمة المركبة.

تحذير
بعد استبدال مستشعر مراقبة ضغط الإطار، من الضروري توصيل أداة الفحص للوميض وإعادة معايرة ضغط الإطار.

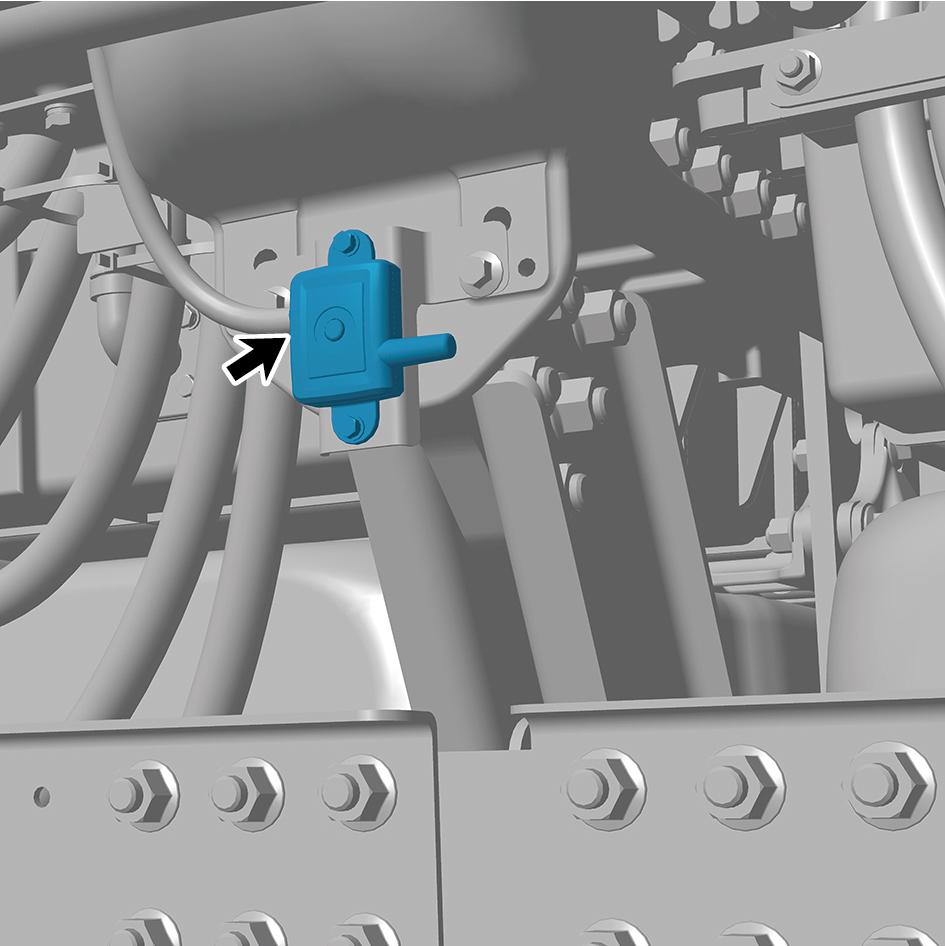

Figure p1975

8.10.5.2 استبدال مكرر ضغط الإطار

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 افصل موصل أسلاك واحدًا لمكرر ضغط الإطار.

5 أزل برغيي تثبيت لمكرر ضغط الإطار. 6 أزل مكرر ضغط الإطار. إجراءات التركيب 1 انقل مكرر ضغط الإطار إلى موضع التركيب. 2 ثبّت برغيي تثبيت لمكرر ضغط الإطار.

عزم الربط: (2 +/- .5) قدم-رطل

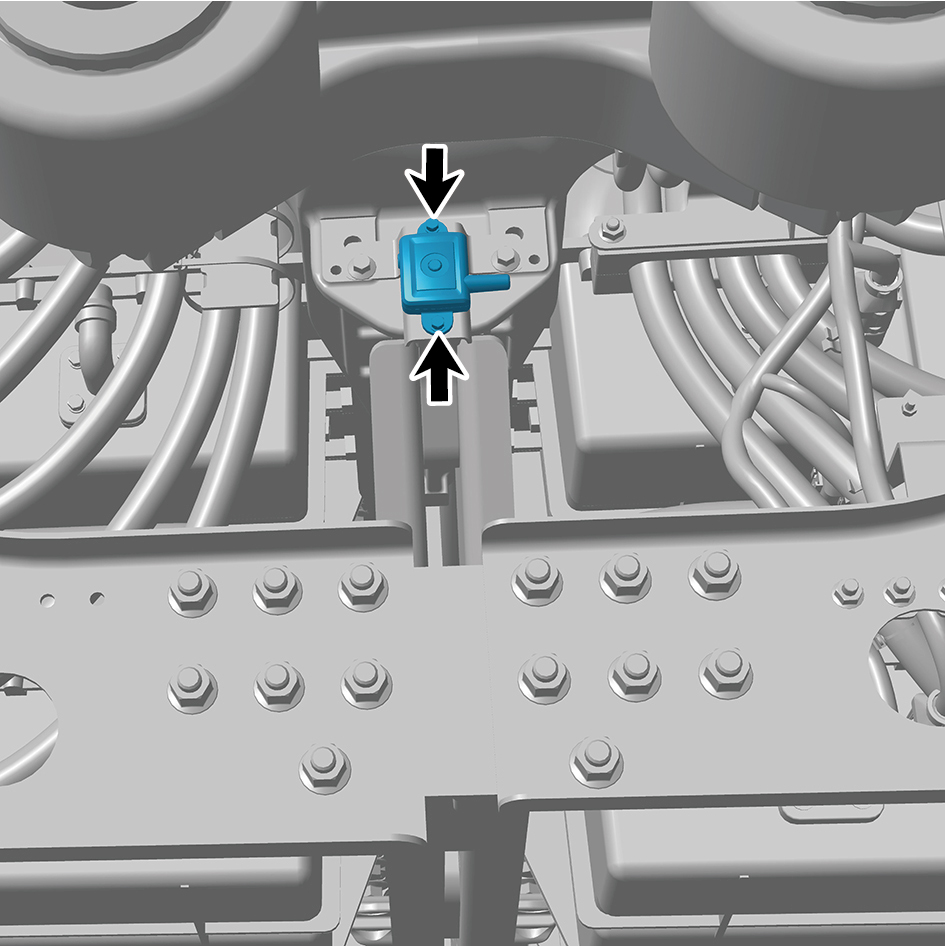

Figure p1976

3 صِل موصل أسلاك واحدًا لمكرر ضغط الإطار.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 صِل الكابل السالب للبطارية. 5 أغلق لوحة الغطاء الأمامي القابل للطي. 6 أغلق الباب.

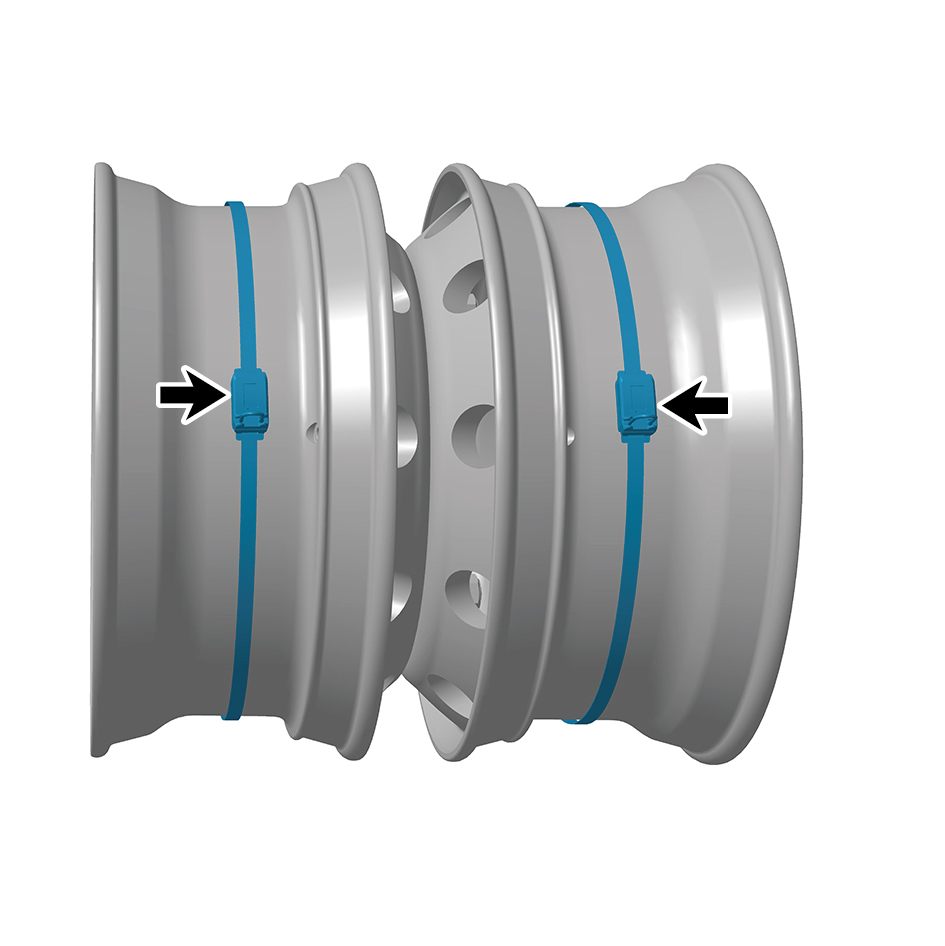

Figure p1977

8.10.5.3 استبدال مستشعر مراقبة ضغط الإطار الخلفي

إجراءات الإزالة 1 ارفع الطرف الخلفي للمركبة بالرافعة. 2 أزل عجلة القيادة (الأمامية اليمنى) 3 أزل مجموعة الإطار. 4 أزل مستشعر مراقبة ضغط الإطار الخلفي. إجراءات التركيب

1 انقل مستشعر مراقبة ضغط الإطار الخلفي إلى موضع التركيب. 2 ثبّت مجموعة الإطار. 3 ثبّت عجلة القيادة (الأمامية اليمنى). 4 اخفض الطرف الخلفي للمركبة.

تحذير
بعد استبدال مستشعر مراقبة ضغط الإطار، من الضروري توصيل أداة الفحص للوميض وإعادة معايرة ضغط الإطار.

8.10.5.4 استبدال وحدة CAN لضغط الإطار

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 ارفع الطرف الخلفي للمركبة بالرافعة. 5 أزل عجلة القيادة (الأمامية اليسرى).

6 افصل موصل أسلاك واحدًا لوحدة CAN لضغط الإطار. 7 أزل برغيي تثبيت لوحدة CAN لضغط الإطار. 8 أزل وحدة CAN لضغط الإطار. إجراءات التركيب

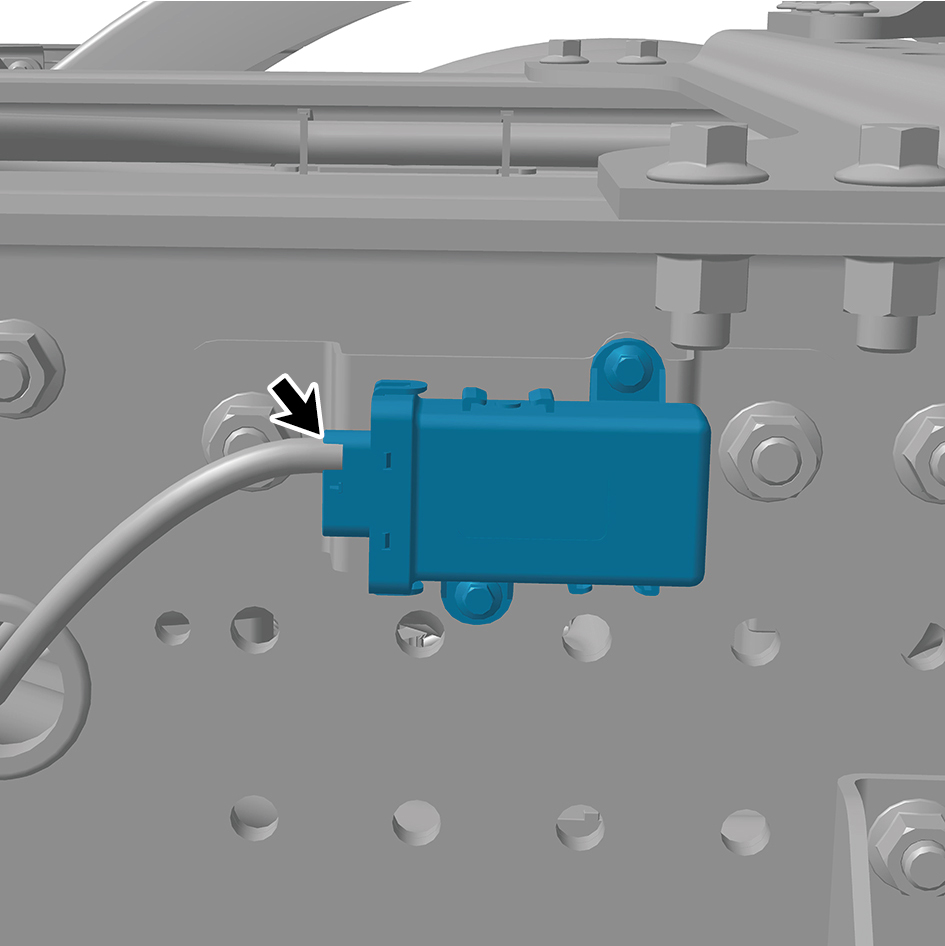

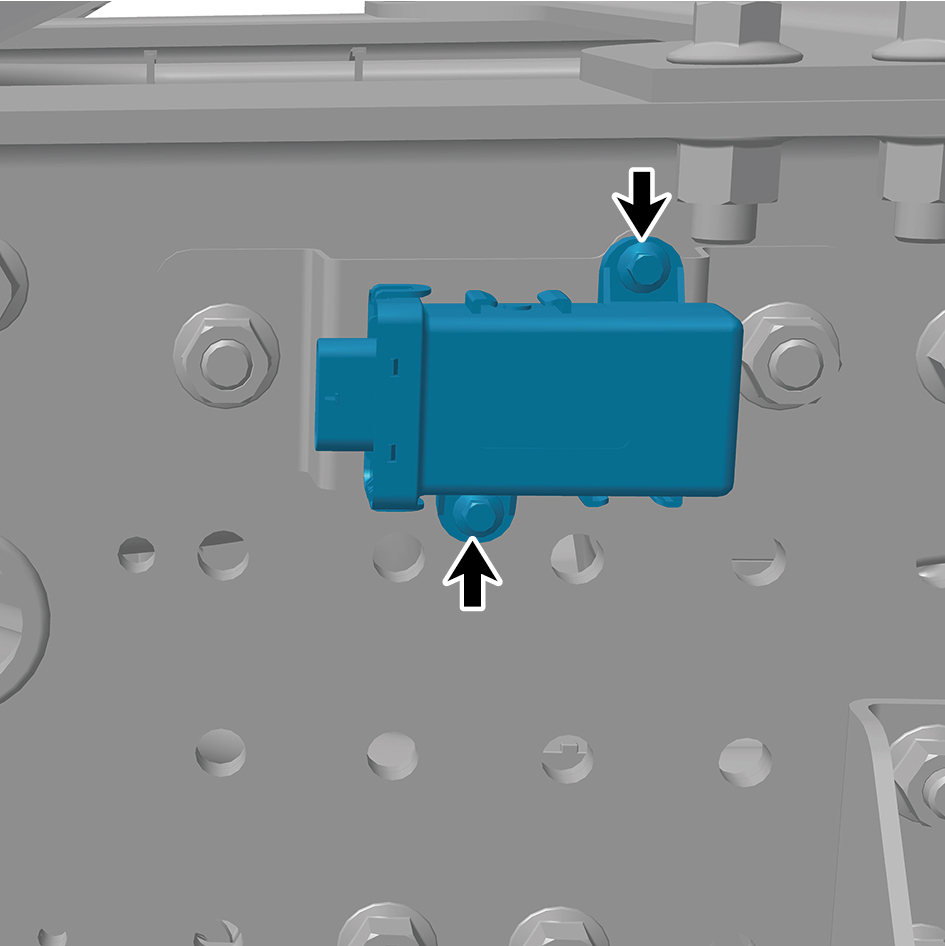

Figure p1979
Figure p1979

1 انقل وحدة CAN لضغط الإطار إلى موضع التركيب. 2 ثبّت برغيي تثبيت لوحدة CAN لضغط الإطار.

عزم الربط: (6.5 +/- .75) قدم-رطل

3 صِل موصل أسلاك واحدًا لوحدة CAN لضغط الإطار.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت عجلة القيادة (الأمامية اليسرى). 5 اخفض الطرف الخلفي للمركبة. 6 صِل الكابل السالب للبطارية. 7 أغلق لوحة الغطاء الأمامي القابل للطي. 8 أغلق الباب.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط ذراع التأرجح المدفوعة بالإطار على الإطار الفرعيM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط ذراع التأرجح المدفوعة والإطار على الإطار الفرعيM14155 +/- 14.75 (ft lbs)
صامولة التثبيت التي تربط قضيب الربط وقضيب الترحيلM24254 +/- 11 (ft lbs)
صامولة التثبيت التي تربط قضيب الربط وقضيب الترحيلM45498 +/- 18.5 (ft lbs)
صامولة التثبيت التي تربط ذراع التأرجح النشطة وقضيب الترحيلM24254 +/- 11 (ft lbs)

8.11 جهاز قضيب التوجيه3003

8.11.1 المواصفات

8.11.1.1 مواصفات أدوات التثبيت

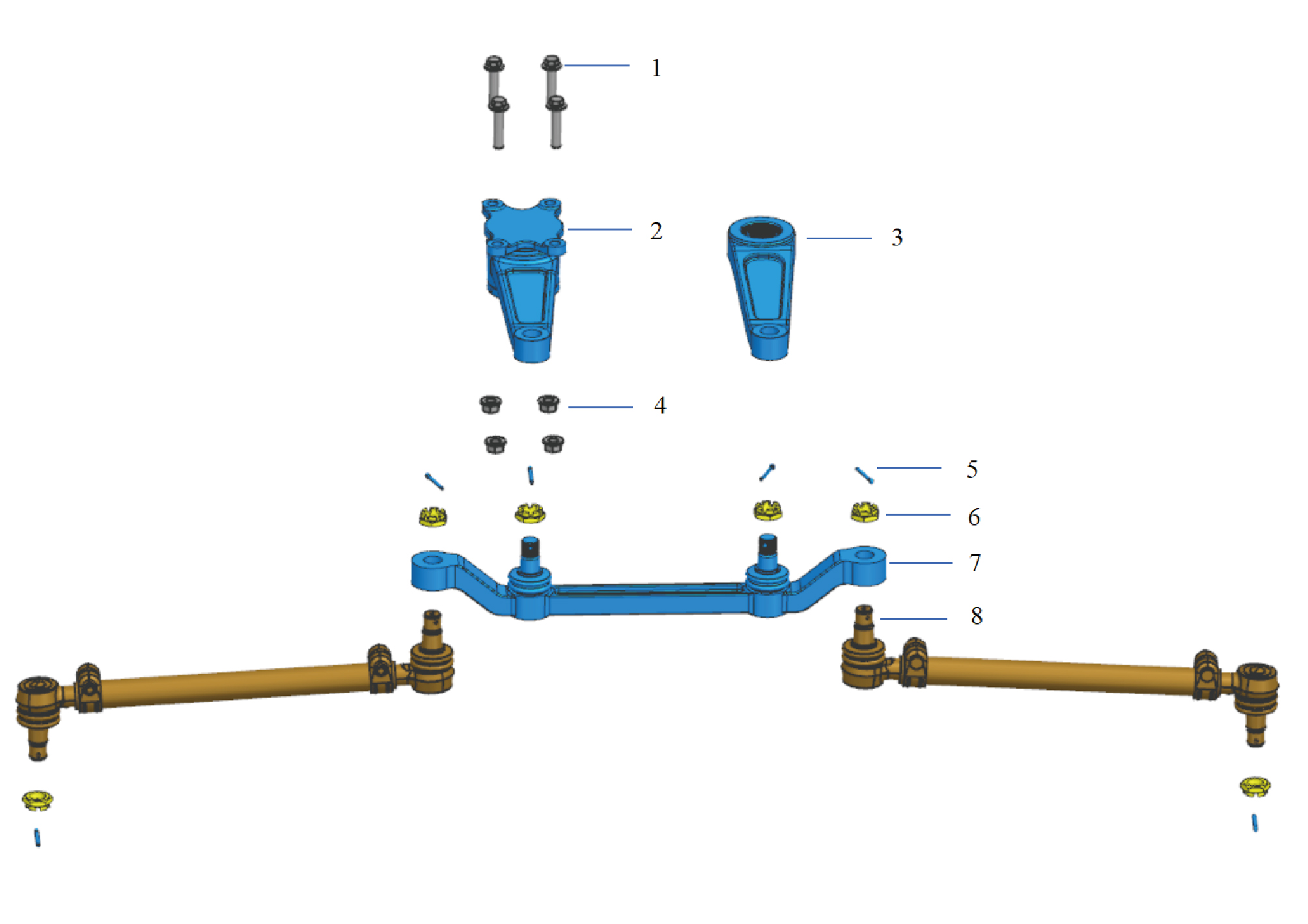

Figure p1982

8.11.2 مخطط التفكيك

8.11.2.1 مخطط التفكيك

1. برغي شفة سداسي 5. دبوس مشقوق 2. ذراع التوجيه الوسيطة 6. صامولة رفيعة سداسية مشقوقة 3. ذراع البتمان 7. قضيب الترحيل 4. صامولة شفة سداسية 8. قضيب الربط

Figure p1983
Figure p1983

8.11.3 التفكيك والتركيب

8.11.3.1 استبدال قضيب الترحيل

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليسرى). 3 أزل العجلة الموجهة (اليمنى). 4 أزل 4 دبابيس تثبيت لقضيب الترحيل.

5 أزل 4 صواميل تثبيت لقضيب الترحيل، وأزل قضيب الترحيل. إجراءات التركيب

Figure p1984
Figure p1984

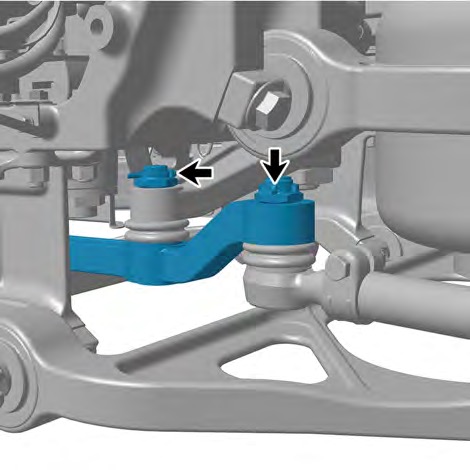

Figure p1985
Figure p1985
Figure p1985

1 انقل قضيب الترحيل إلى موضع التركيب. 2 ثبّت 4 صواميل تثبيت لقضيب الترحيل.

عزم الربط: 243 - 266 (ft lbs)

3 ثبّت 4 دبابيس تثبيت لقضيب الترحيل.

4 أزل العجلة الموجهة (اليمنى). 5 ثبّت العجلة الموجهة (اليسرى). 6 اخفض مقدمة المركبة.

Figure p1986

8.11.3.2 استبدال ذراع التأرجح الدافعة

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة. 3 أزل دبوس تثبيت واحدًا.

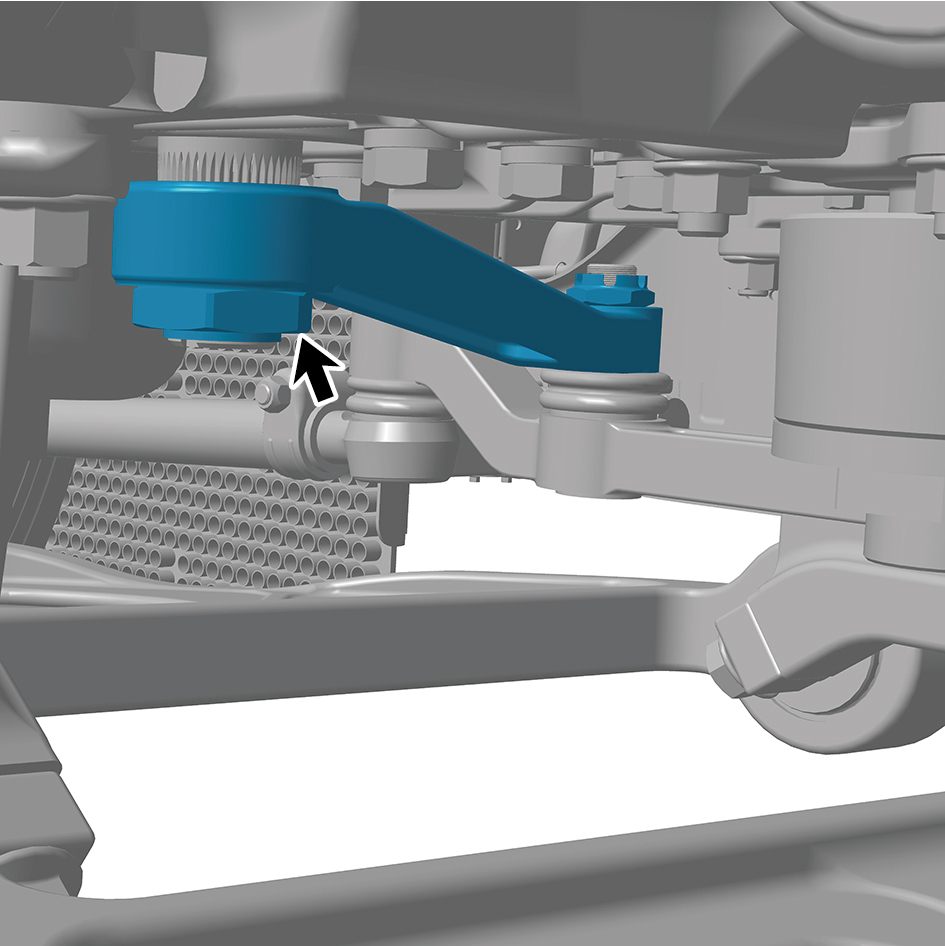

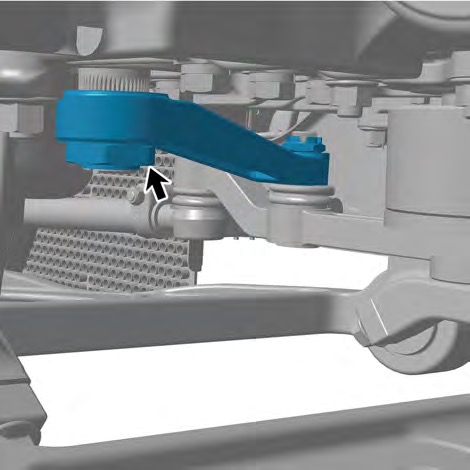

Figure p1988

4 أزل صامولة تثبيت واحدة لقضيب الربط. 5 أزل دبوس تثبيت واحدًا. 6 أزل صامولة تثبيت واحدة لذراع التأرجح الدافعة.

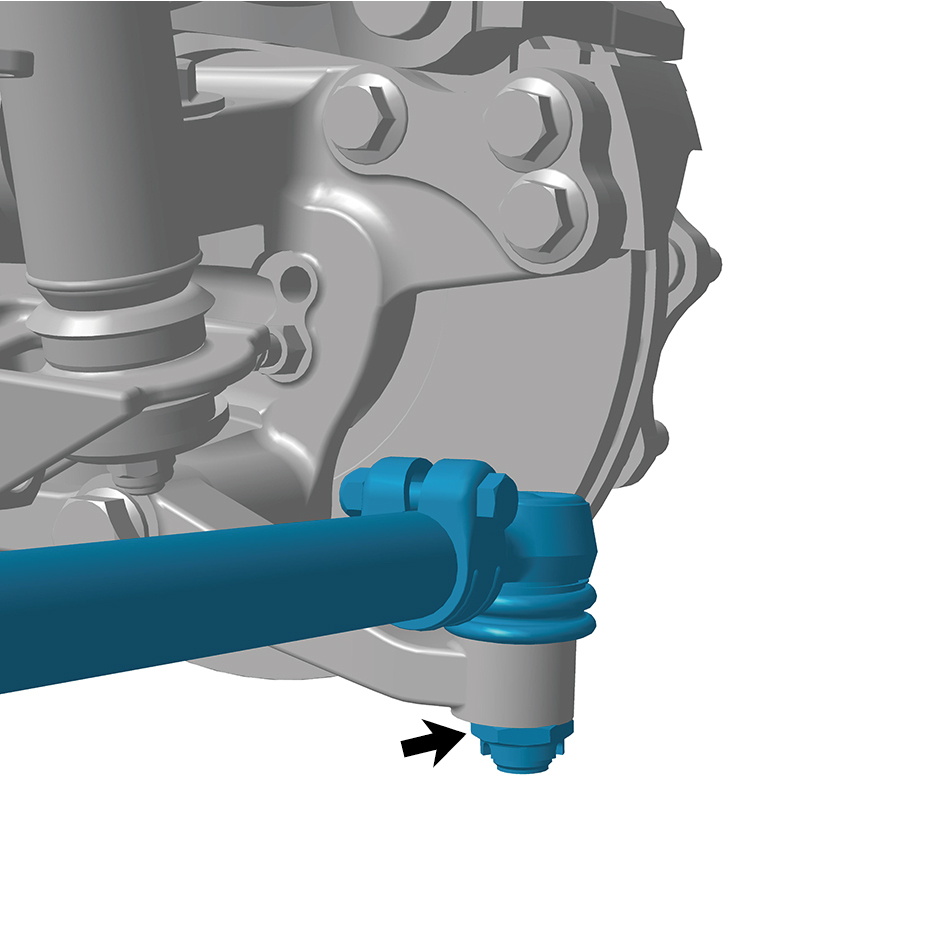

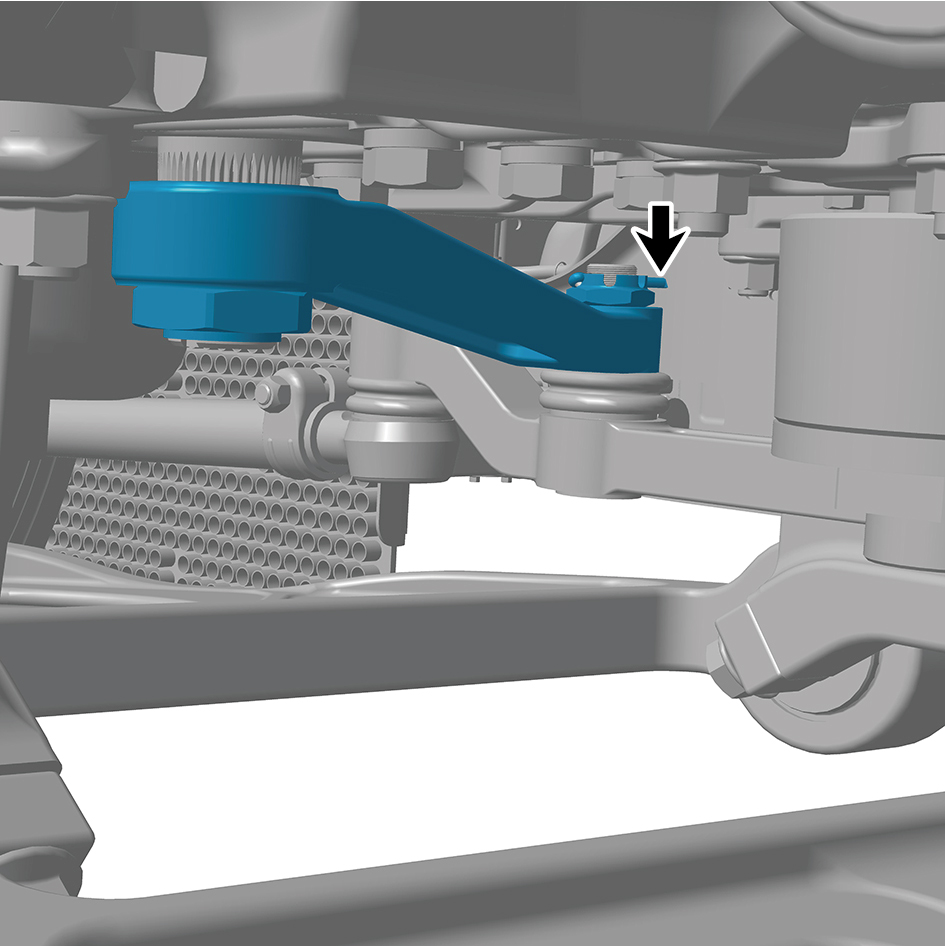

Figure p1987
Figure p1987
Figure p1987

7 أزل صامولة تثبيت واحدة لذراع التأرجح الدافعة. 8 أزل ذراع التأرجح الدافعة. إجراءات التركيب 1 انقل ذراع التأرجح الدافعة إلى موضع التركيب.

تحذير
من الضروري محاذاة الخطوط المحفورة أثناء التركيب.

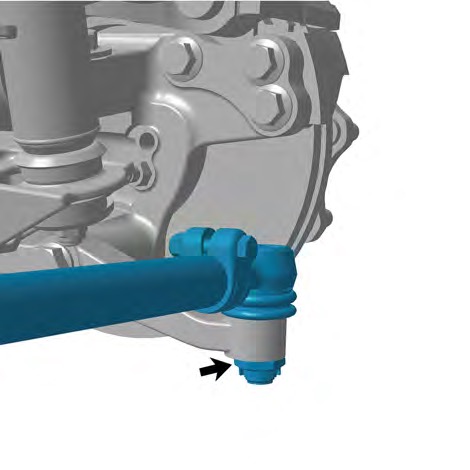

Figure p1989
Figure p1989
Figure p1989

2 ثبّت صامولة تثبيت واحدة لذراع التأرجح الدافعة.

عزم الربط: 498 +/- 18.5 (ft lbs)
تحذير
عند تركيب الصواميل، من الضروري تثبيت ذراع البتمان لمنع زاوية الدوران المفرطة من إتلاف صمام التفريغ.
Figure p1988

3 ثبّت صامولة تثبيت واحدة لذراع التأرجح الدافعة.

عزم الربط: 243 - 266 (ft lbs)

4 ثبّت دبوس تثبيت واحدًا. 5 ثبّت صامولة تثبيت واحدة لقضيب الربط.

عزم الربط: 254 +/- 11 (ft lbs)

6 ثبّت دبوس تثبيت واحدًا. 7 ثبّت العجلة الموجهة. 8 اخفض مقدمة المركبة.

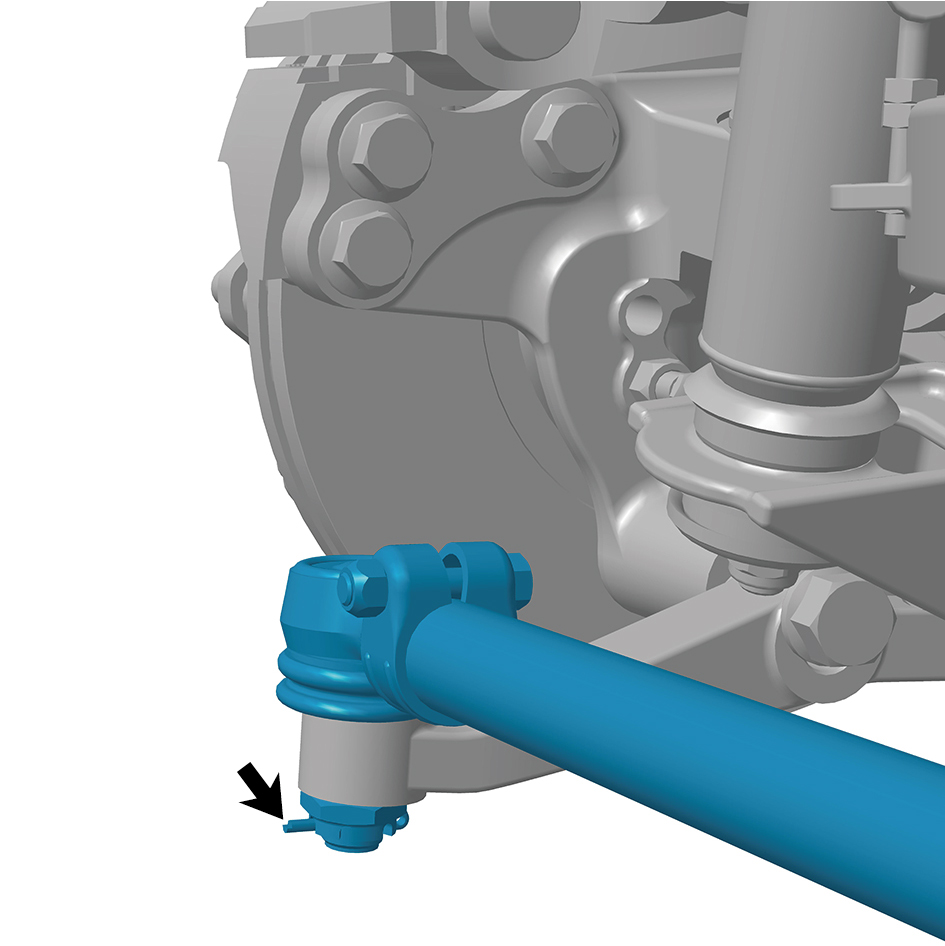

Figure p1990

8.11.3.3 استبدال ذراع التأرجح المدفوعة

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة (اليسرى). 3 أزل دبوس تثبيت واحدًا.

4 أزل صامولة تثبيت واحدة لقضيب الترحيل. 5 أزل دبوس تثبيت واحدًا. 6 أزل صامولة تثبيت واحدة لذراع التأرجح المدفوعة.

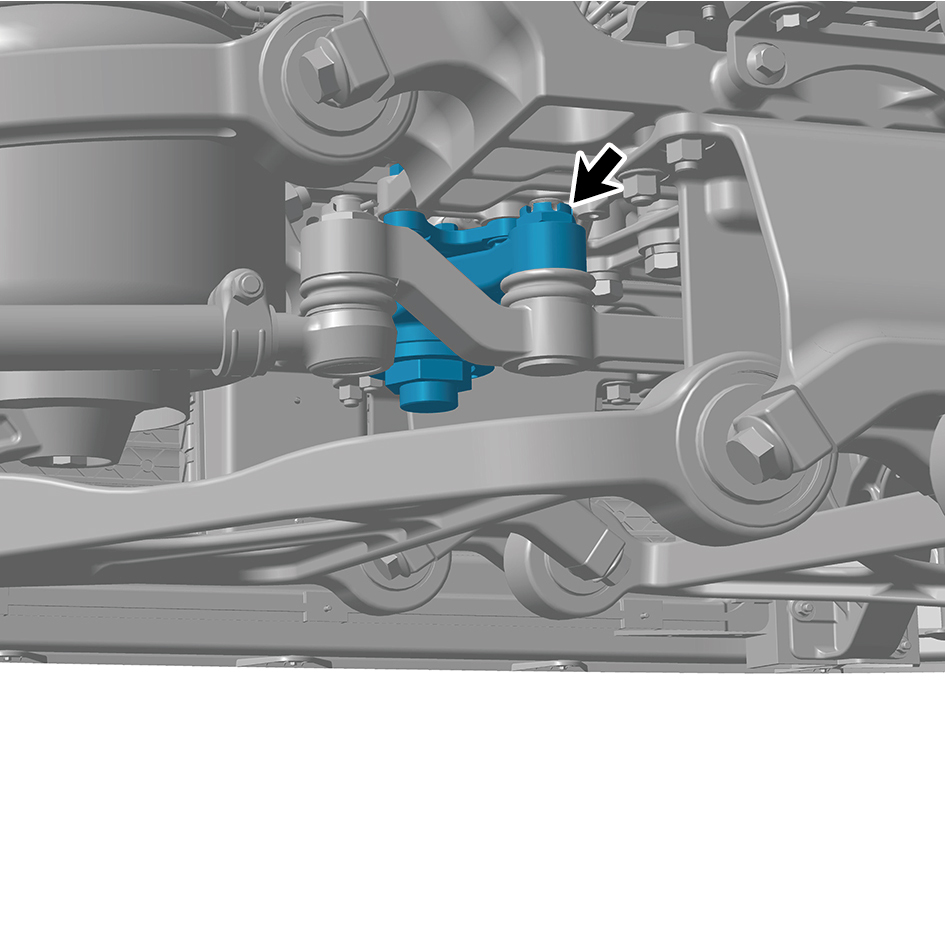

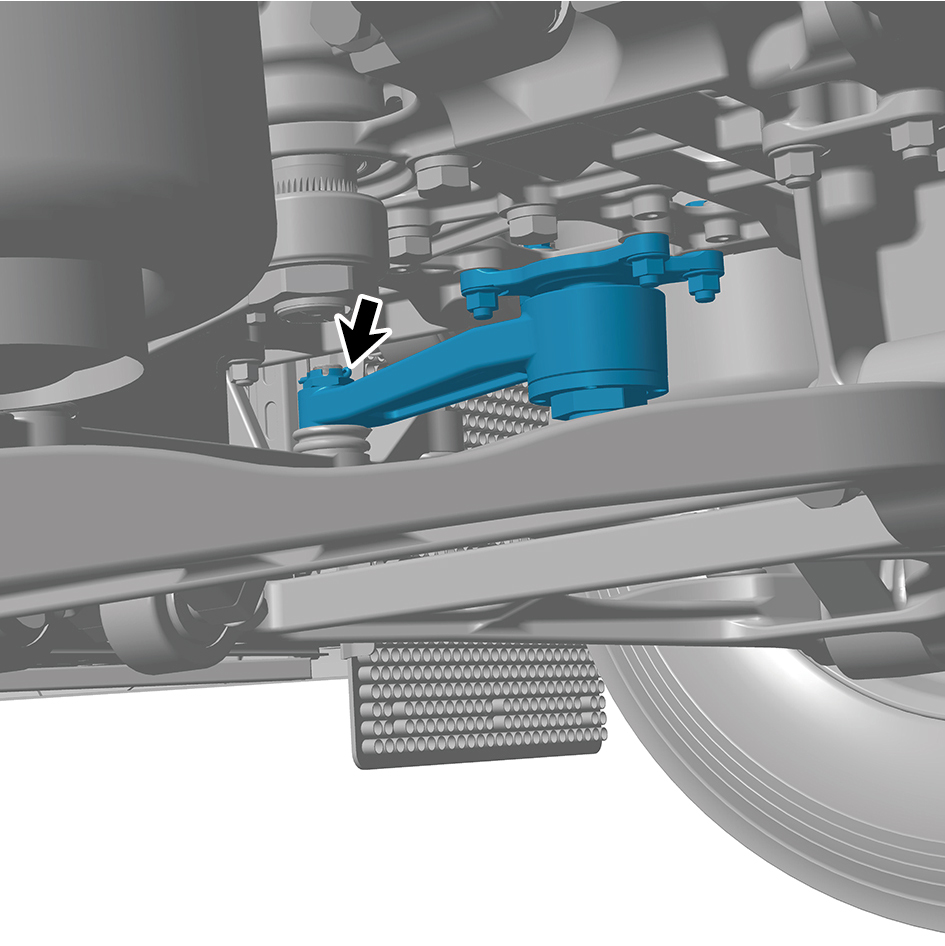

Figure p1991
Figure p1991
Figure p1991

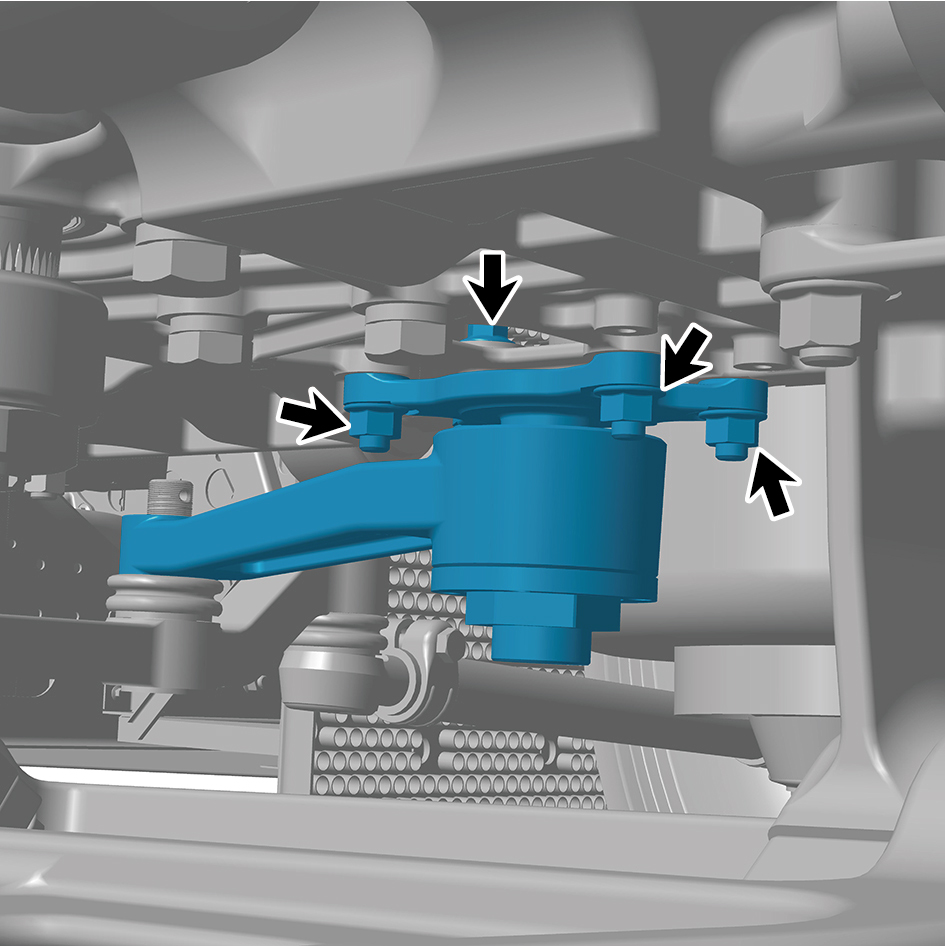

Figure p1992

7 أزل 4 براغي وصواميل لذراع التأرجح المدفوعة. 8 أزل ذراع التأرجح المدفوعة. إجراءات التركيب 1 انقل ذراع التأرجح المدفوعة إلى موضع التركيب. 2 ثبّت 4 براغي وصواميل لذراع التأرجح المدفوعة.

عزم الربط: 155 +/- 14.75 (ft lbs)
Figure p1992

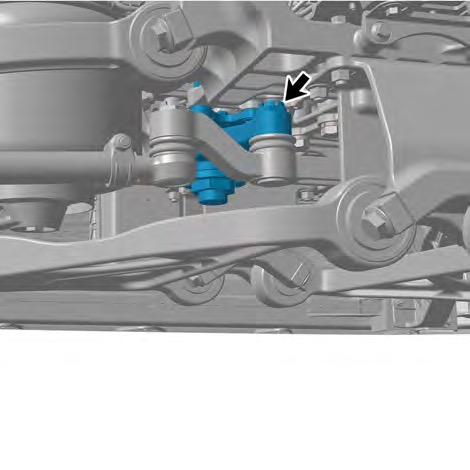

Figure p1993
Figure p1993
Figure p1993

3 ثبّت صامولة تثبيت واحدة لذراع التأرجح المدفوعة.

عزم الربط: 243 - 266 (ft lbs)

4 ثبّت دبوس تثبيت واحدًا. 5 ثبّت صامولة تثبيت واحدة لقضيب الترحيل.

6 ثبّت دبوس تثبيت واحدًا. 7 ثبّت العجلة الموجهة (اليمنى). 8 اخفض مقدمة المركبة.

Figure p1994

8.11.3.4 استبدال قضيب الربط

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل العجلة الموجهة. 3 أزل دبوسي تثبيت لقضيب الربط.

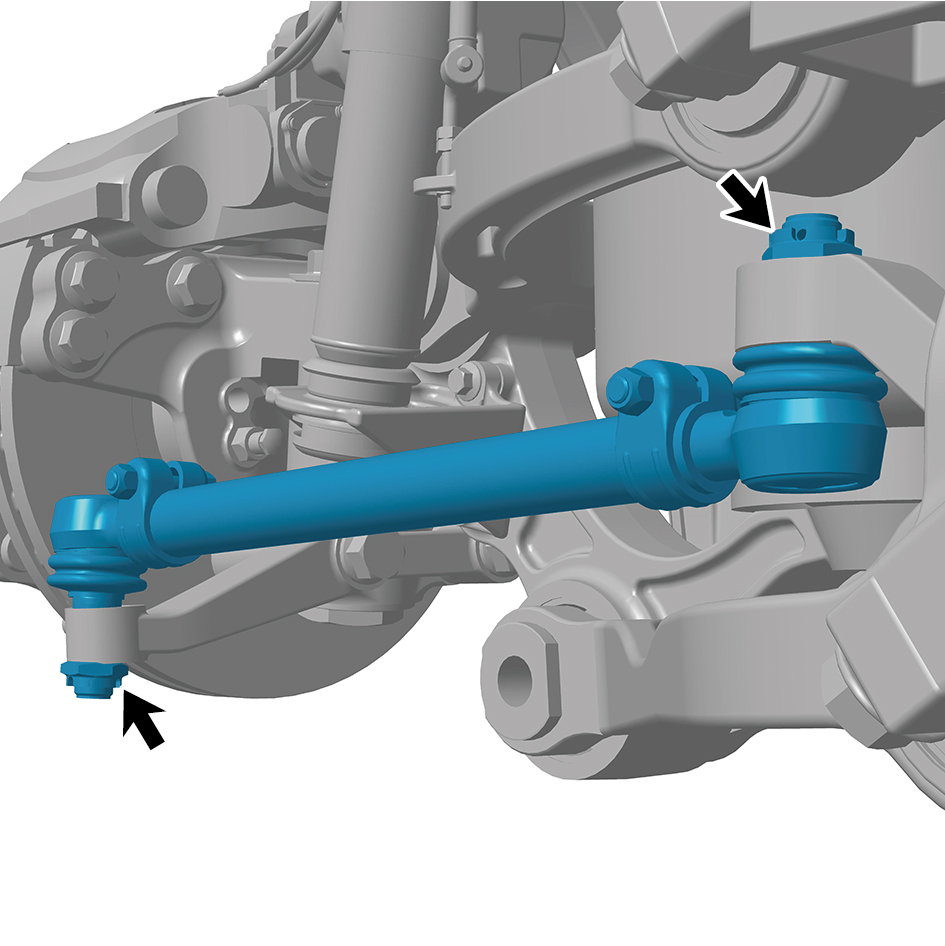

Figure p1995

4 أزل صامولتي تثبيت لقضيب الربط. 5 أزل قضيب الربط. إجراءات التركيب 1 انقل قضيب الربط إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لقضيب الربط.

عزم الربط: 254 +/- 11 (ft lbs)
Figure p1995
Figure p1996

3 ثبّت دبوسي تثبيت لقضيب الربط. 4 ثبّت العجلة الموجهة. 5 اخفض مقدمة المركبة.

تحذير
بعد استبدال الجزء، من الضروري إجراء ضبط محاذاة العجلات الأربع.
مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط مجموعة عمود التوجيه بحامل تثبيت عمود التوجيهM1026 +/- 3.5 (ft lbs)
براغي التثبيت التي تربط مجموعة عمود التوجيه بمجموعة العارضة الأنبوبيةM818.5 +/- 2 (ft lbs)
براغي التثبيت التي تربط مجموعة عمود التوجيه بمجموعة EHPS المتكاملةM1039 +/- 5 (ft lbs)
مفصل متقاطع لمجموعة عمود التوجيه - برغي تثبيت لآلية التوجيهM1039 +/- 5 (ft lbs)
مفصل متقاطع لمجموعة عمود التوجيه - صامولة تثبيت لآلية التوجيهM1039 +/- 5 (ft lbs)
صامولة التثبيت التي تربط مجموعة عمود التوجيه بمجموعة عجلة القيادةM1444 +/- 3.5 (ft lbs)

8.12 جهاز التحكم في التوجيه3402· 3g

8.12.1 المواصفات

8.12.1.1 مواصفات أدوات التثبيت

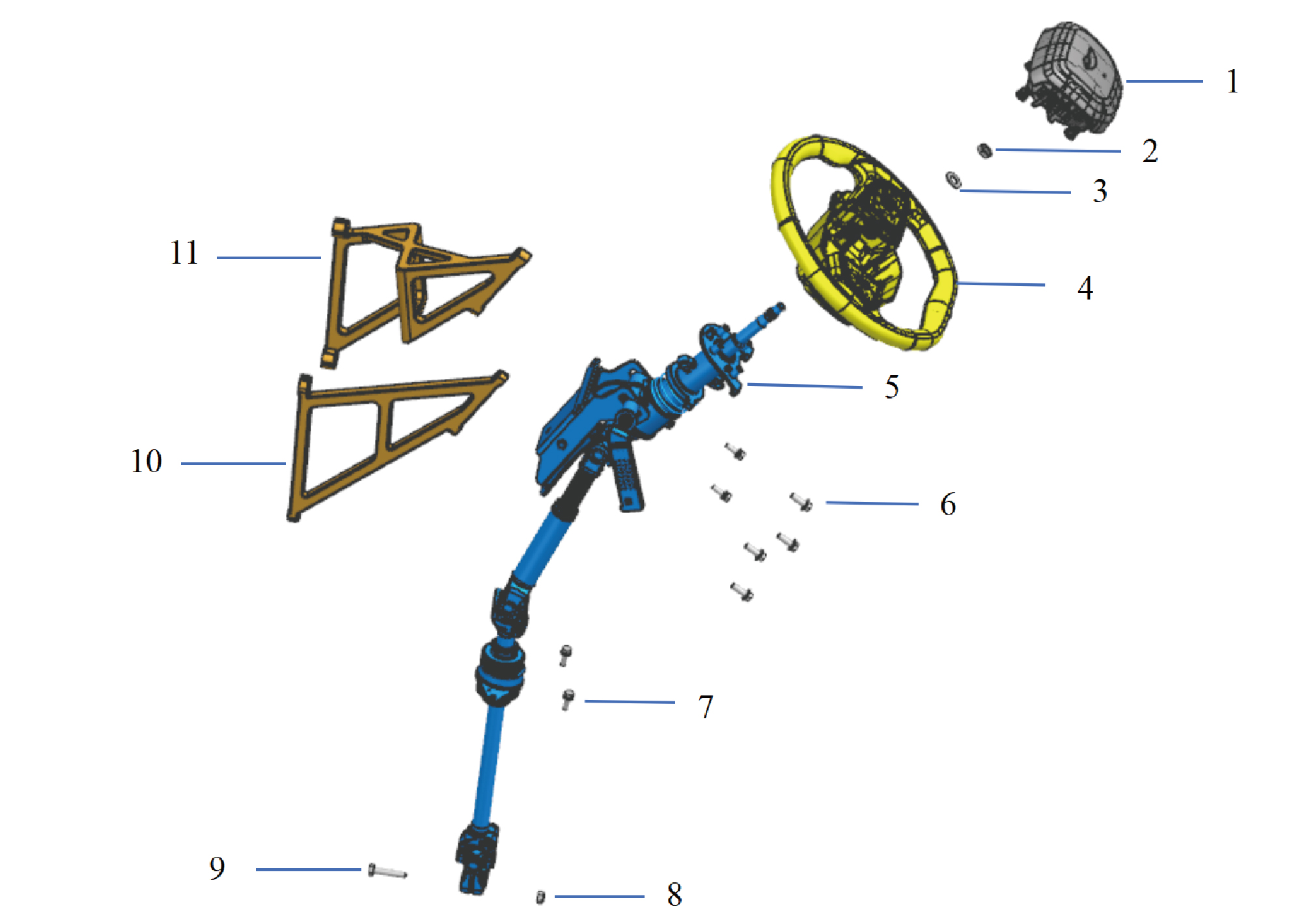

Figure p1998

8.12.2 مخطط التفكيك

8.12.2.1 مخطط التفكيك

1. الغطاء الزخرفي DAB 7. مجموعة برغي برأس سداسي 2. صامولة رفيعة سداسية 8. صامولة قفل شفة سداسية_معدنية بالكامل 3. غسالة مسطحة 9. برغي سداسي 4. مجموعة عجلة القيادة 10. حامل تثبيت عمود التوجيه 1 5. مجموعة عمود التوجيه 11. حامل تثبيت عمود التوجيه 2 6. برغي شفة سداسي

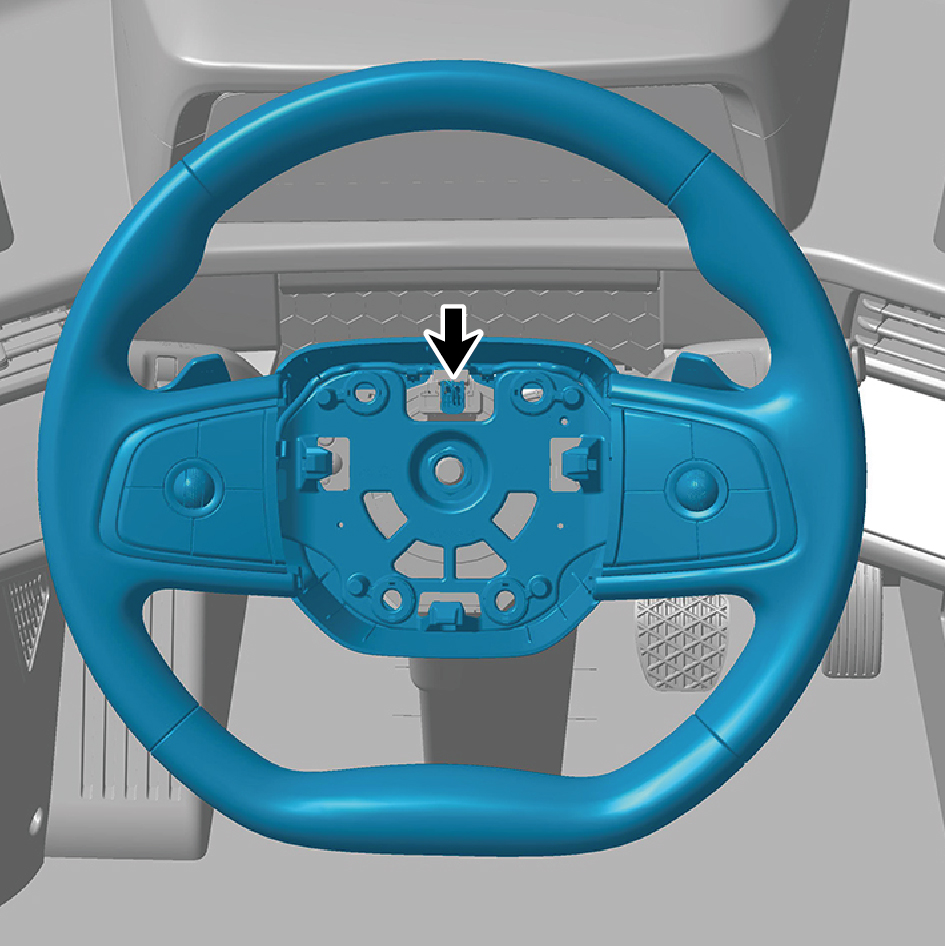

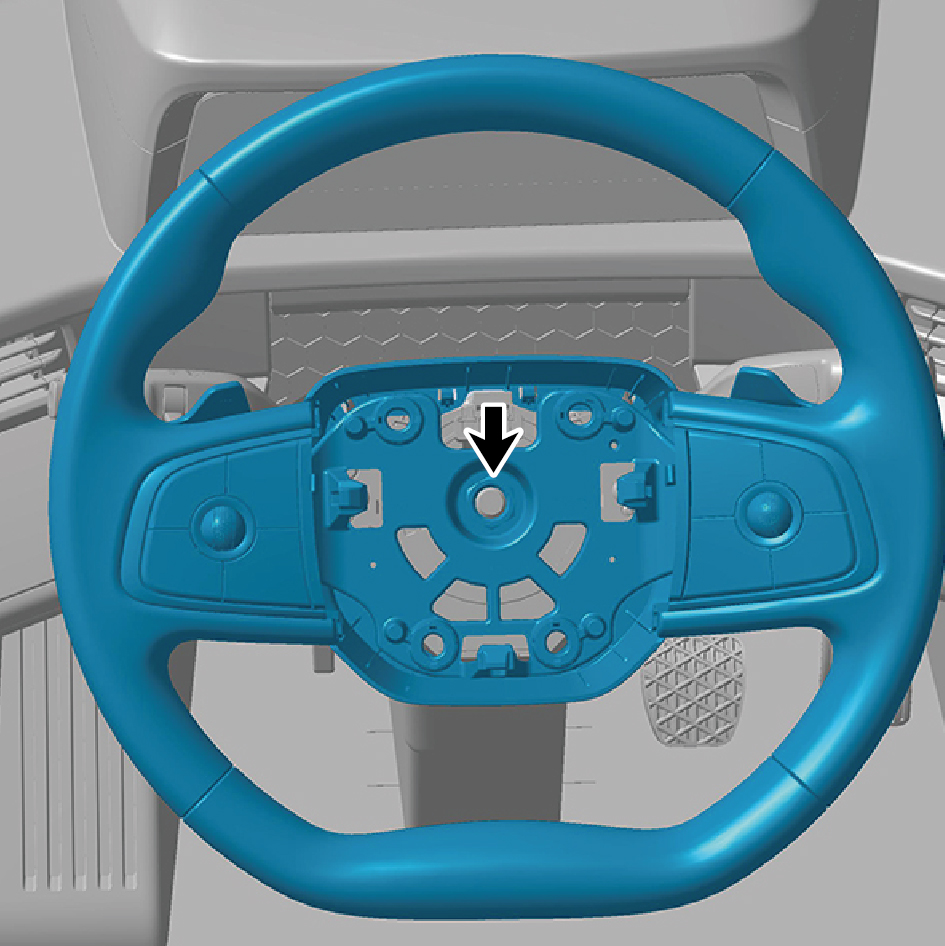

Figure p1999
Figure p1999

8.12.3 التفكيك والتركيب

8.12.3.1 استبدال مجموعة عجلة القيادة

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل الواقي السفلي للمفتاح المدمج. 5 أزل مجموعة غطاء بوق السائق. 6 افصل موصل أسلاك واحدًا لمجموعة عجلة القيادة. 7 أزل صامولة تثبيت واحدة لمجموعة عجلة القيادة.

تحذير
ضع العجلات أمام المركبة وحدد التوصيل بين مجموعة عجلة القيادة وعمود التوجيه بمجموعة المحور الوسيط بقلم تعليم.

8 أزل مجموعة عجلة القيادة.

تحذير
لا تقم بتدوير الزنبرك الحلزوني بعد إزالة مجموعة عجلة القيادة لمنع تلف الزنبرك الحلزوني.
Figure p2000
Figure p2000

إجراءات التركيب 1 ضع العجلات الأمامية في المقدمة وثبّت مجموعة عجلة القيادة. قم بمحاذاة علامات التركيب المصنوعة بقلم التعليم قبل إزالة مجموعة عجلة القيادة. 2 ثبّت صامولة تثبيت واحدة لمجموعة عجلة القيادة.

عزم الربط: 44 +/- 3.5 (ft lbs)

3 صِل موصل أسلاك واحدًا لمجموعة عجلة القيادة.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت مجموعة غطاء بوق السائق. 5 ثبّت الواقي السفلي للمفتاح المدمج. 6 صِل الكابل السالب للبطارية. 7 أغلق لوحة الغطاء الأمامي القابل للطي. 8 أغلق الباب.

8.12.3.2 استبدال مجموعة عمود التوجيه

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي.

3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة الواقي العلوي للمفتاح المدمج. 5 أزل الواقي السفلي للمفتاح المدمج. 6 أزل مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 7 أزل مجموعة لوحة المفاتيح اليسرى. 8 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 9 أزل مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 10 أزل مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 11 أزل مجموعة لوحة المفاتيح اليمنى. 12 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 13 أزل مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 14 أزل مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 15 أزل مجموعة الواقي السفلي لعمود التوجيه. 16 أزل مجموعة غطاء بوق السائق. 17 أزل مجموعة عجلة القيادة. 18 أزل الزنبرك الحلزوني. 19 أزل المفتاح المدمج. 20 أزل حامل تثبيت المفتاح المدمج. 21 أزل مجموعة مستشعر زاوية التوجيه. 22 أزل قفل العمود. 23 أزل حامل تركيب الواقي السفلي للمفتاح المدمج. 24 أزل 6 براغي تثبيت لمجموعة عمود التوجيه. 25 أزل مجموعة عمود التوجيه.

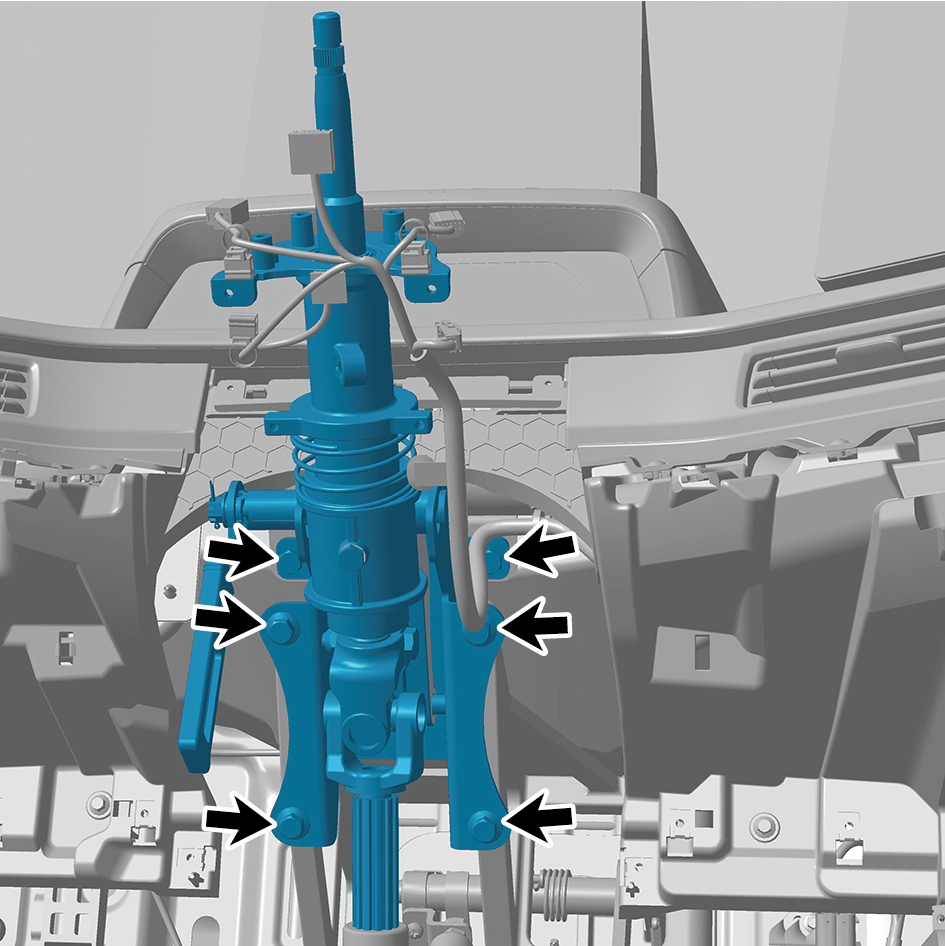

Figure p2001
Figure p2002

إجراءات التركيب 1 انقل مجموعة عمود التوجيه إلى موضع التركيب. 2 ثبّت 6 براغي تثبيت لمجموعة عمود التوجيه.

عزم الربط: 18.5 +/- 2 (ft lbs)

3 ثبّت قفل العمود. 4 ثبّت حامل تركيب الواقي السفلي للمفتاح المدمج. 5 ثبّت مجموعة مستشعر زاوية التوجيه. 6 ثبّت حامل تثبيت المفتاح المدمج. 7 ثبّت المفتاح المدمج. 8 ثبّت الزنبرك الحلزوني. 9 ثبّت مجموعة عجلة القيادة. 10 ثبّت مجموعة غطاء بوق السائق. 11 ثبّت مجموعة الواقي السفلي لعمود التوجيه. 12 ثبّت مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 13 ثبّت مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 14 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 15 ثبّت مجموعة لوحة المفاتيح اليمنى. 16 ثبّت مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 17 ثبّت مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 18 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 19 ثبّت مجموعة لوحة المفاتيح اليسرى. 20 ثبّت مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 21 ثبّت الواقي السفلي للمفتاح المدمج. 22 ثبّت مجموعة الواقي العلوي للمفتاح المدمج. 23 صِل الكابل السالب للبطارية. 24 أغلق لوحة الغطاء الأمامي القابل للطي. 25 أغلق الباب.

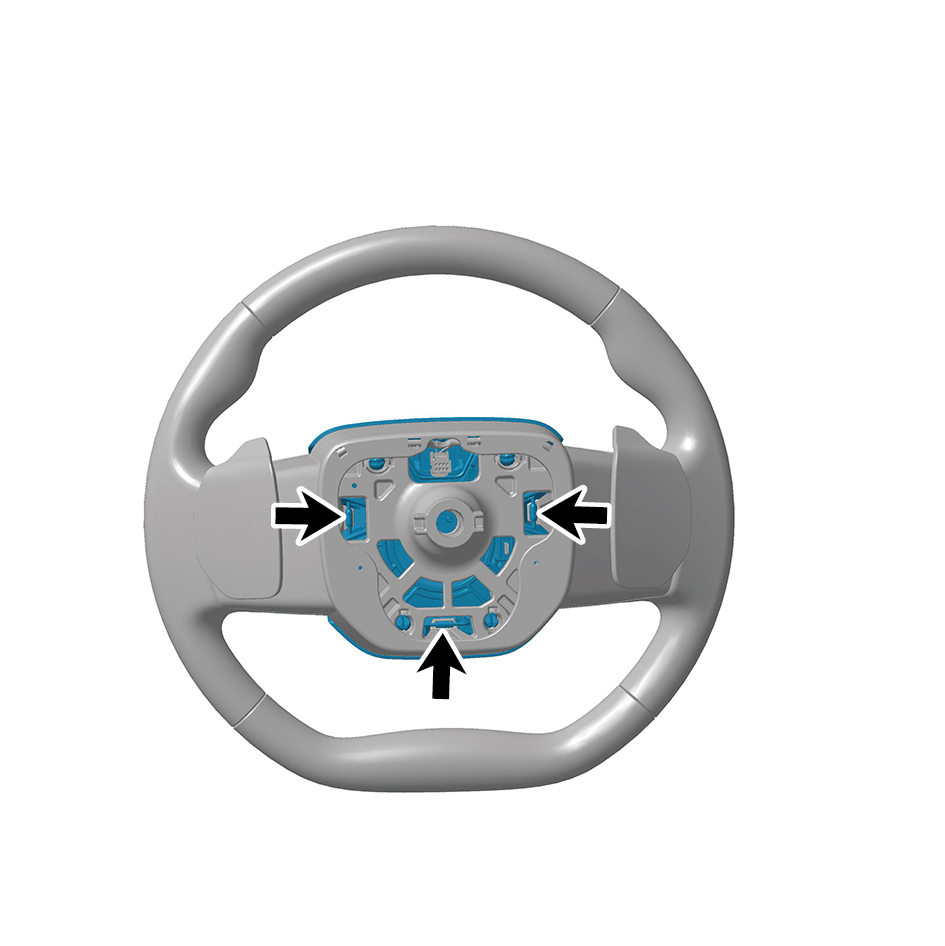

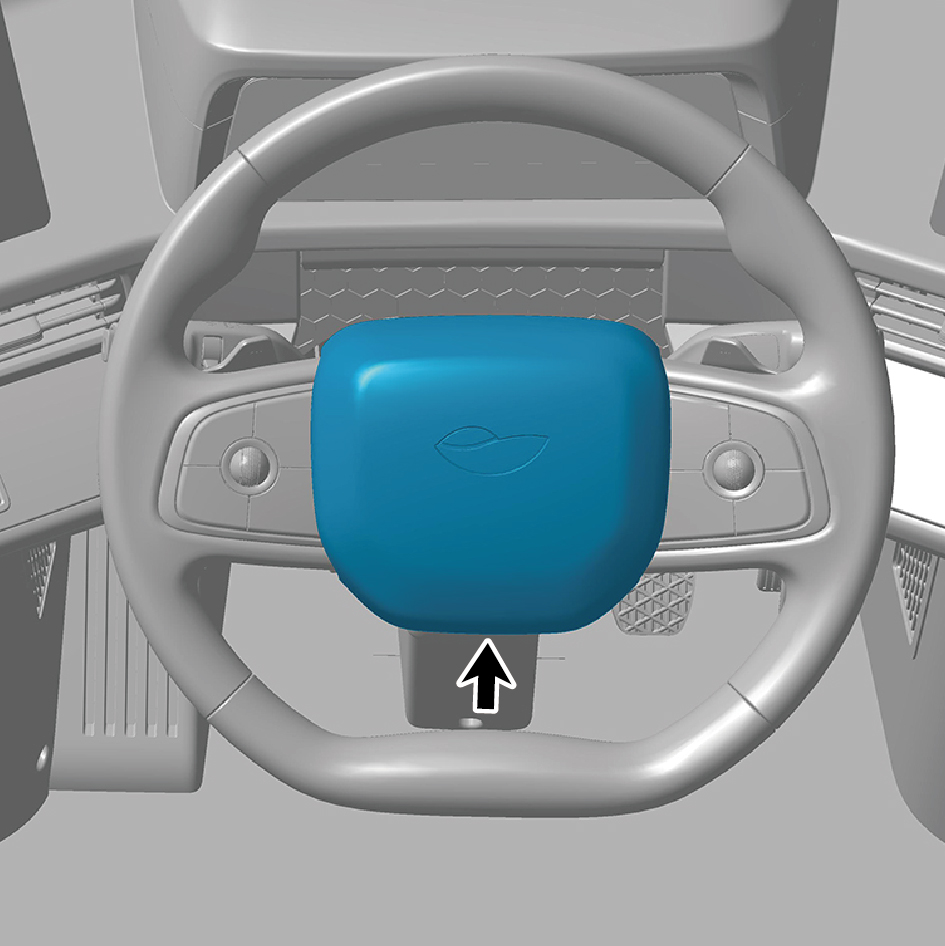

Figure p2003
Figure p2003

8.12.3.3 استبدال مجموعة غطاء بوق السائق

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة الواقي العلوي للمفتاح المدمج. 5 أزل الواقي السفلي للمفتاح المدمج. 6 حرر 3 حلقات تثبيت لمجموعة غطاء بوق السائق. 7 افصل موصل أسلاك واحدًا، وأزل مجموعة غطاء بوق السائق. إجراءات التركيب

Figure p2004

1 ثبّت مجموعة غطاء بوق السائق، وصِل موصل أسلاك واحدًا. 2 ثبّت الواقي السفلي للمفتاح المدمج. 3 ثبّت مجموعة الواقي العلوي للمفتاح المدمج. 4 صِل الكابل السالب للبطارية. 5 أغلق لوحة الغطاء الأمامي القابل للطي. 6 أغلق الباب.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
براغي التثبيت التي تربط مجموعة EHPS المتكاملة بالإطار على الإطار الفرعيM20406 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط مجموعة EHPS المتكاملة بعمود التوجيهM1039 +/- 5 (ft lbs)
صامولة التثبيت التي تربط مضخة الزيت الكهربائية بذراع التأرجح النشطةM45498 +/- 18.5 (ft lbs)
الوصل الذي يربط مضخة الزيت الكهربائية بخرطوم دخول الزيتM2692 +/- 3.5 (ft lbs)
الوصل الذي يربط مجموعة EHPS المتكاملة بأنبوب الزيت عالي الضغطM1855 +/- 3.5 (ft lbs)
صامولة تثبيت لأنبوب الزيت عالي الضغطM2281 +/- 7.5 (ft lbs)
صامولة تثبيت لأنبوب الزيت منخفض الضغطM2281 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط مضخة الزيت الكهربائية بحامل مضخة الزيت الكهربائيةM1248 +/- 3.5 (ft lbs)
براغي التثبيت التي تربط حامل مضخة الزيت الكهربائية بالإطار على الإطار الفرعيM1248 +/- 3.5 (ft lbs)
براغي التثبيت التي تربط مضخة الزيت الكهربائية بالإطار على الإطار الفرعيM1248 +/- 3.5 (ft lbs)
برغي تثبيت سلك التأريض الذي يربط مجموعة أسلاك الهيكل بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
برغي التثبيت الذي يربط خزان زيت التوجيه بحامل خزان زيت التوجيهM818.5 +/- 2 (ft lbs)
برغي التثبيت الذي يربط حامل خزان زيت التوجيه بمجموعة الإطارM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط مجموعة الإطار بحامل مضخة الزيت الكهربائيةM14155 +/- 14.75 (ft lbs)
براغي التثبيت التي تربط الإطار على الإطار الفرعي بحامل مضخة الزيت الكهربائيةM14155 +/- 14.75 (ft lbs)

8.13 جهاز آلية التوجيه3406· 1g

8.13.1 المواصفات

8.13.1.1 مواصفات أدوات التثبيت

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط مشبك تثبيت أنبوب زيت التوجيه بحامل تثبيت أنبوب زيت التوجيه 2M86 +/- .75 (ft lbs)
برغي التثبيت الذي يربط مضخة الزيت الكهربائية بمجموعة أسلاك الهيكلM1248 +/- 3.5 (ft lbs)
برغي التثبيت الذي يربط مضخة الزيت الكهربائية بحامل مجموعة أسلاك الهيكلM1248 +/- 3.5 (ft lbs)
البندالمعامل
طراز آلية التوجيه34061X91
مصنّع آلية التوجيهشركة شاشي جيولونغ لأنظمة التوجيه الكهروهيدروليكية للسيارات المحدودة
نوع آلية التوجيهنوع الكرة الدائرية الكهروهيدروليكي
طراز عجلة القيادة3402010X9D01
قطر عجلة القيادة (مم)380
نوع هيكل عمود التوجيهنوع ميكانيكي قابل للضبط
مصنّع عمود التوجيهشركة يوياو وانجو للآلات المحدودة
الزاوية الجانبية لعمود التوجيه α (°)50
الزاوية المستوية لعمود التوجيه β (°)0
نوع التعزيز في التوجيهمساندة هيدروليكية كهربائية
مصنّع معزز التوجيهشركة شاشي جيولونغ لأنظمة التوجيه الكهروهيدروليكية للسيارات المحدودة

8.13.1.2 المعايير الفنية

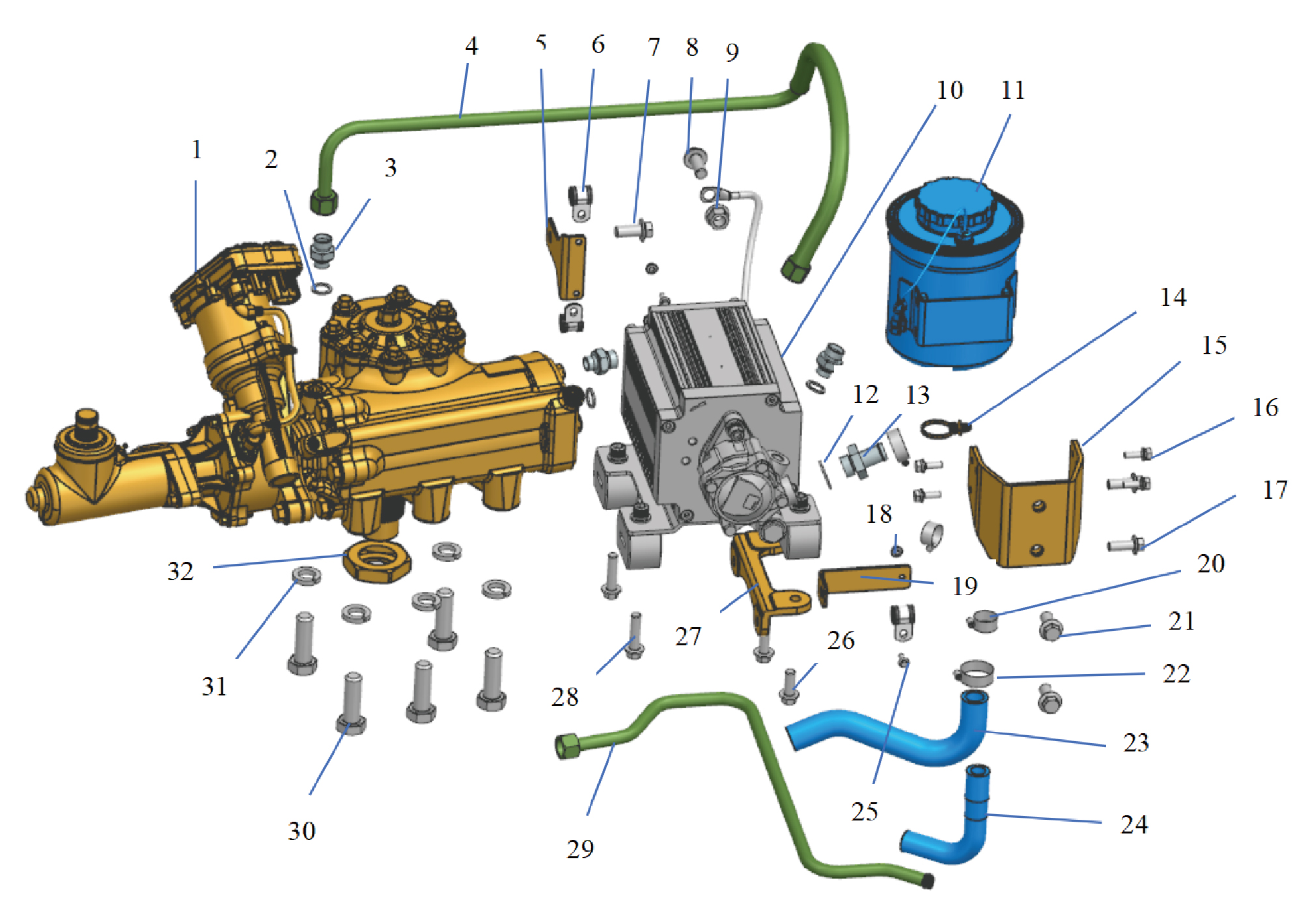

Figure p2007

8.13.2 مخطط التفكيك

8.13.2.1 مخطط التفكيك

1. مجموعة EHPS المتكاملة 17. برغي شفة سداسي 2. حشية مانعة للتسرب 18. صامولة شفة سداسية 3. وصل مباشر 19. حامل تثبيت أنبوب زيت التوجيه 4. أنبوب الضغط العالي 20. طوق خرطوم من النوع B والنوع C 5. حامل تثبيت أنبوب زيت التوجيه 2 21. برغي شفة سداسي 6. مشبك تثبيت أنبوب زيت التوجيه 22. طوق خرطوم من النوع B والنوع C 7. برغي شفة سداسي 23. خرطوم دخول الزيت 8. برغي شفة سداسي 24. خرطوم إرجاع الزيت 9. صامولة قفل شفة سداسية_معدنية بالكامل 25. برغي شفة سداسي 10. مضخة الزيت الكهربائية 26. برغي شفة سداسي 11. علبة الزيت 27. حامل مضخة الزيت الكهربائية 12. وصلة أنبوب مدخل مضخة الزيت 28. برغي شفة سداسي 13. حشية مانعة للتسرب 29. أنبوب الضغط المنخفض 14. رابطة شجرة التنوب 30. برغي سداسي 15. حامل علبة الزيت 31. غسالة زنبركية ثقيلة 16. مجموعة برغي برأس سداسي وغسالة زنبركية وغسالة مسطحة في مركبات الطاقة الجديدة 32. صامولة آلية التوجيه

8.13.3 مخطط النظام التخطيطي

8.13.3.1 مخطط الدائرة الكهربائية

العَرَضالجزء المشتبه في عطلهالإجراءات
لا توجد عجلة القيادة مساندة أو مساندتها ضعيفة1. عمود التوجيه مشوه أو عالقافحص مظهر عمود التوجيه.
2.مستوى زيت ناقل الحركة الهيدروليكي منخفضافحص وجود تسربات في أنابيب الزيت بنظام ناقل الحركة.
3.عطل EHPSراجع فشل طاقة EHPS
رمز الخطأوصف الخطأطريقة الاستبعاد
B111717ارتفاع جهد البطاريةراجع عطل طاقة EHPS
B111716انخفاض جهد البطارية
C1EE54Fجهد مراقبة جهد الإمداد مرتفع جدًا (تحذير)
C1EE651جهد مراقبة جهد الإمداد منخفض جدًا (تحذير)
C1EF84Cإشارة الإشعال مفقودة
U007A88ناقل CAN الشبكي - فشل الاتصالراجع عطل اتصال EHPS
U012287فقدان الاتصال مع VDC
U143873رسالة VDC غير صالحة
U143587فقدان الاتصال مع VDC_HSS1

8.13.4 معلومات التشخيص والخطوات

8.13.4.1 وصف التشخيص

قبل تشخيص عطل جهاز آلية التوجيه، من المهم فهم والتعرف على مبدأ عمل جهاز آلية التوجيه قبل بدء تشخيص النظام. سيساعد هذا في تحديد خطوات تشخيص الأعطال الصحيحة عند حدوث عطل، والأهم من ذلك، سيساعد في تحديد أن الحالة التي وصفها العميل تنتمي إلى التشغيل الطبيعي. يجب أن يبدأ أي تشخيص لأعطال جهاز آلية التوجيه بالفحص الروتيني، لتوجيه موظفي الصيانة لاتخاذ الخطوة المنطقية التالية لتشخيص العطل. إن فهم عملية التشخيص واستخدامها بشكل صحيح يمكن أن يقلل

وقت التشخيص ويتجنب سوء تقدير الأجزاء المعطوبة. 8.13.4.2 الفحص الروتيني

• تحقق من الأجهزة الإضافية التي قد تؤثر على تشغيل نظام التوجيه، مع التأكد من أن هذه الأجهزة لا تؤثر على تشغيل نظام التوجيه.

• افحص مكونات النظام التي يسهل الوصول إليها أو المرئية للتأكد من عدم وجود تلف واضح أو عطل محتمل. 8.13.4.3 جدول أعراض الأعطال

8.13.4.4 تأكيد رمز الخطأ التشخيصي

1. صل أداة التشخيص بواجهة التشخيص، واقرأ وسجل رمز الخطأ التشخيصي (DTC)، ثم امسح رمز الخطأ التشخيصي. 2. قم بتشغيل المركبة مرة أخرى. 3. اقرأ رمز خطأ نظام التحكم مرة أخرى لتأكيد ما إذا كان هناك أي مخرجات رمز خطأ من النظام. – نعم: شخّص بناءً على رمز الخطأ الناتج.

– لا: قم بإجراء فحص الأعطال المتقطعة، راجع فحص الأعطال المتقطعة 8.13.4.5 قائمة رموز الخطأ التشخيصية (DTC)

EHPS

رمز الخطأوصف الخطأطريقة الاستبعاد
U143253فقدان الاتصال مع VDC_HSS1
U015687فقدان الاتصال مع CDCU
U143353رسالة CDCU غير صالحة
U019887فقدان الاتصال مع TGW
U143453رسالة TGW غير صالحة
U015788فقدان الاتصال مع CAMF
U143553وظيفة CAMF غير صالحة أو غير صحيحة
C1EE75Fدخول النظام في الحماية الحراريةراجع العطل الداخلي لـ EHPS
C1EE15Fفشل ارتفاع درجة حرارة وحدة التحكم الإلكترونية
C1EE24Cفشل مستشعر درجة الحرارة
C1EE3ECإعادة تشغيل غير متوقعة لوحدة التحكم الإلكترونية
C1EE4ECفشل اكتشاف أجهزة وحدة التحكم الإلكترونية (تصحيح الخطأ)
C1EF24Cأعطال كهربائية داخلية في وحدة التحكم الإلكترونية
C1EE94Cأعطال إمداد طاقة داخلية في وحدة التحكم الإلكترونية
C1EE85Cأعطال ما قبل التشغيل الداخلية في وحدة التحكم الإلكترونية
C1EE342أعطال الشريحة المغناطيسية المقاومة الداخلية لوحدة التحكم الإلكترونية
C1EE86Cأعطال حلقة اكتشاف التيار الداخلية لوحدة التحكم الإلكترونية
C1EE88Cعطل التيار ثلاثي الأطوار لمحرك وحدة التحكم الإلكترونية الداخلي
C1EE362قيمة مستشعر العزم غير صالحة
C1EF25Fإمداد طاقة غير طبيعي للمستشعر
C1EF342قيمة مستشعر الزاوية غير صالحة
U14351Fفحص CRC غير صالح
C1EE35Fالموضع المركزي لعجلة القيادة غير معايرقم بإجراء المعايرة المركزية لضبط آلية التوجيه على الموضع 0 عندما تسير المركبة بشكل مستقيم
C1EE59Fحماية نهاية EPS غير متعلمة
C1EE45Fحماية نهاية EPS غير متعلمة
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
B111717ارتفاع جهد البطاريةجهد الإمداد فوق الحد ومدة تتجاوز 1000 مللي ثانية1. البطارية الرئيسية 2. نظام شحن الجهد المنخفض 3. مجموعة الأسلاك 4.EHPS
B111716انخفاض جهد البطاريةجهد الإمداد تحت الحد ومدة تتجاوز 1000 مللي ثانية

8.13.4.6 عطل طاقة EHPS

1. منطق مراقبة رمز الخطأ التشخيصي

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
C1EE54Fجهد مراقبة جهد الإمداد مرتفع جدًا (تحذير)جهد مصدر الطاقة أعلى من عتبة الجهد. تفعيل تدهور الطاقة.
C1EE651جهد مراقبة جهد الإمداد منخفض جدًا (تحذير)جهد مصدر الطاقة أقل من عتبة الجهد. تفعيل تدهور الطاق
C1EF84Cإشارة الإشعال مفقودةالمحرك في حالة المشغل. لا يمكن لوحدة التحكم اكتشاف إشارة الإشعال، وتُبلغ وحدة التحكم عن فشل بعد 20 ثانية.

2. مخطط الدائرة

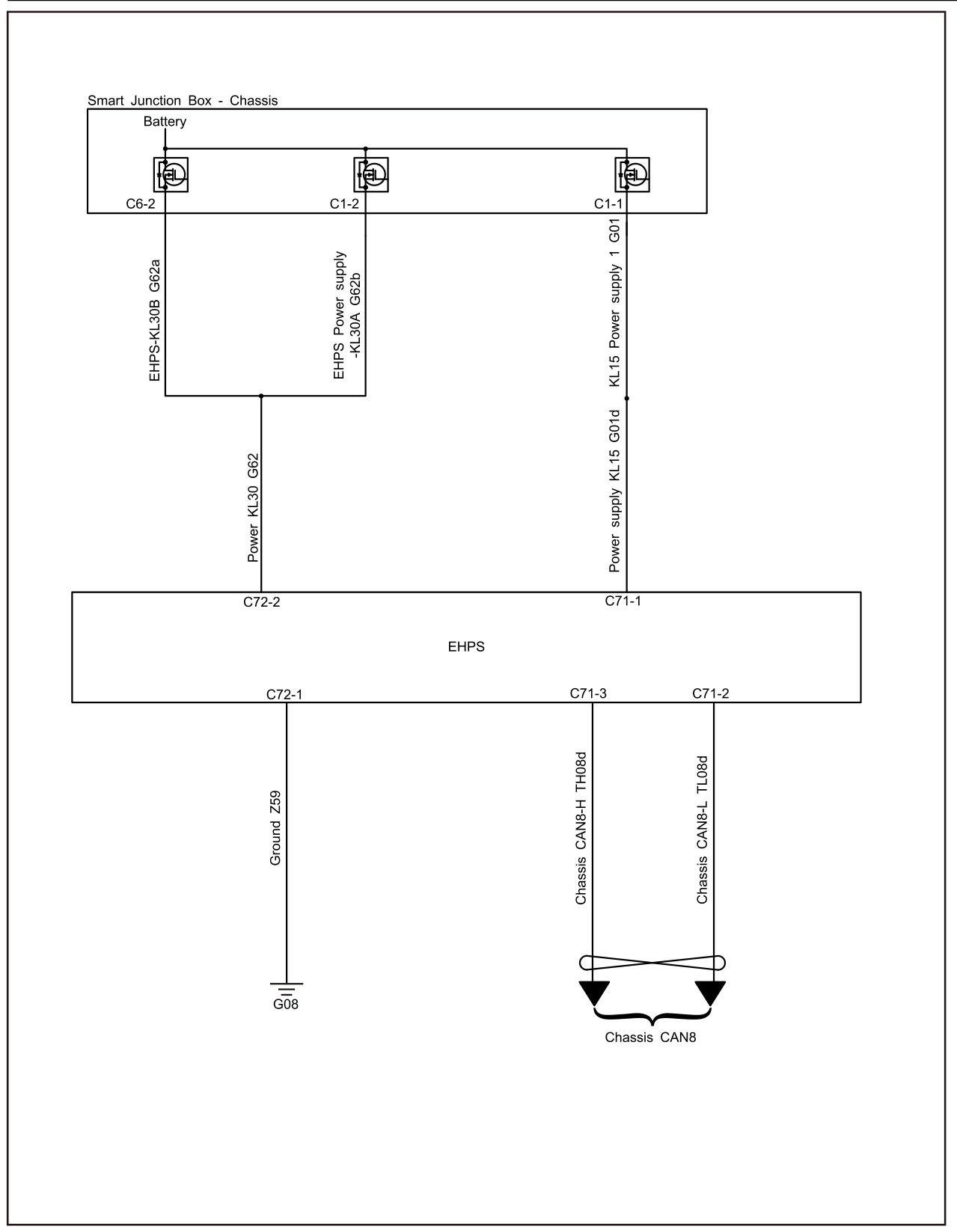

8.13.4.6 EHPS Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
U007A88ناقل CAN الشبكي - فشل الاتصال8 انقطاعات ناقل متتالية دون إرسال رسالة بنجاح1. مجموعة الأسلاك 2.EHPS
U012287فقدان الاتصال مع VDCمرور 500 مللي ثانية متواصلة دون استلام رسالة VDC_ TCO1 (0x0CFE6CEE)
U143873رسالة VDC غير صالحةإذا لم يتم استلام رسالة VDC_TCO1 (0x0CFE6CEE) لمدة 500 مللي ثانية متواصلة، ستحدث أي من الحالات التالية لمدة 10 إطارات متتالية: 1. DLC لا يساوي 8؛ 2. القيمة الفيزيائية تتجاوز نطاق 0~155.999 ميلًا في الساعة
U143587فقدان الاتصال مع VDC_HSS1مرور 1000 مللي ثانية متواصلة دون استلام رسالة VDC_ HSS1 (0x18FCC231)
U143253فقدان الاتصال مع VDC_HSS1تحدث أي من الحالات التالية في 10 إطارات متتالية من رسالة VDC_HSS1 (0x18FCC231): 1. DLC لا يساوي 8؛ 2. عند استلام إشارة 0x2 أو 0x3
U015687فقدان الاتصال مع CDCUمرور 5000 مللي ثانية متواصلة دون استلام رسالة CDCU_ VDHR (0x18FEC1EEx)
U143353رسالة CDCU غير صالحةتظهر رسالة CDCU_VDHR (0x18FEC1EEx) أيًا من الحالات التالية لمدة 10 إطارات متتالية: 1. DLC لا يساوي 8؛ 2. القيمة الفيزيائية تتجاوز نطاق 0~99999995م
U019887فقدان الاتصال مع TGWتظهر أيًا من الحالات التالية لمدة 10 إطارات متتالية: 1. DLC لا يساوي 8؛ 2. القيمة الفيزيائية تتجاوز نطاق 0~99999995م ولم يتم استلام رسالة TGW_TD_Time (0x18FEE6EEx) لمدة 5000 مللي ثانية متواصلة

الخطوة 3: تحقق من وجود أي رموز فشل طاقة لوحدات أخرى بالإضافة إلى EHPS؟ – نعم: افحص البطارية الرئيسية. راجع فحص البطارية الرئيسية افحص نظام شحن الجهد المنخفض. راجع عطل نظام شحن الجهد المنخفض DCDC1 – لا: الخطوة التالية الخطوة 4: افحص مصدر طاقة EHPS ومجموعة أسلاك التأريض. الخطوة 5: أعد كتابة رموز التكوين، وأعد تحميل البرنامج، وقم بترقية EHPS. الخطوة 6: استبدل EHPS. راجع استبدال مجموعة EHPS المتكاملة الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.13.4.7 عطل اتصال EHPS

1. منطق مراقبة رمز الخطأ التشخيصي

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
U143453رسالة TGW غير صالحةتحدث في 10 إطارات متتالية من رسالة TGW-TD_ Time (0x18FEE6EEx): 1. DLC لا يساوي 8؛ 2. عندما تتجاوز القيمة الفيزيائية لإشارة TGW_Seconds 0- 59؛ 3. عندما تتجاوز القيمة الفيزيائية لإشارة TGW.Minute 0-59؛ 4. عندما تتجاوز القيمة الفيزيائية لإشارة TGW_Hours 0-23؛ 5. عندما تتجاوز القيمة الفيزيائية لإشارة TGWlMench 1-12؛ 6. عندما تتجاوز القيمة الفيزيائية لإشارة TGW-Day 1-31؛ 7. عندما تتجاوز القيمة الفيزيائية لإشارة TGW_Year 1985-2235؛ 8. عندما تتجاوز القيمة الفيزيائية لإشارة TGW_LocalMinuteOffset 0-59؛ 9. عندما تتجاوز القيمة الفيزيائية لإشارة TGW_LocalHourOffset أيًا من الحالات التالية 0-59
U015788فقدان الاتصال مع CAMFمرور 1000 مللي ثانية متواصلة دون استلام رسالة EHPSI1_LKA_CAMF (0x18FF0031x)
U143553وظيفة CAMF غير صالحة أو غير صحيحةتظهر رسالة ADCU_SPSI1_LKA (0x18FF0031x) أيًا من الحالات التالية لمدة 10 إطارات متتالية: 1. CRC لا يتوافق مع الخوارزمية؛ 2. إشارة MC غير متصلة؛ 3. DLC لا يساوي 8؛ 4. قيمة إشارة EPS_VibAct هي 0x2-0x3

2. مخطط الدائرة

8.13.4.7 EHPS Communication Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال ناقل CAN8. راجع فحص سلامة شبكة ناقل CAN8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
C1EE75Fدخول النظام في الحماية الحراريةتتجاوز درجة الحرارة الداخلية لوحدة التحكم أو المحرك الحد (القيمة المعيارية)1.EHPS
C1EE15Fفشل ارتفاع درجة حرارة وحدة التحكم الإلكترونيةتتجاوز درجة حرارة وحدة التحكم الإلكترونية النطاق الطبيعي (T>257℉)
C1EE24Cفشل مستشعر درجة الحرارةنطاق جهد غير طبيعي لمستشعر درجة الحرارة
C1EE3ECإعادة تشغيل غير متوقعة لوحدة التحكم الإلكترونيةخطأ إعادة تهيئة MCU
C1EE4ECفشل اكتشاف أجهزة وحدة التحكم الإلكترونية (تصحيح الخطأ)عطل ECC في MCU
C1EF24Cأعطال كهربائية داخلية في وحدة التحكم الإلكترونية1.أعطال متعلقة بـ MCU 2.يحدث العطل الكهربائي الداخلي في وحدة التحكم
C1EE94Cأعطال إمداد طاقة داخلية في وحدة التحكم الإلكترونيةأعطال شريحة الطاقة الداخلية لوحدة التحكم الإلكترونية
C1EE85Cأعطال ما قبل التشغيل الداخلية في وحدة التحكم الإلكترونيةأعطال شريحة ما قبل التشغيل الداخلية لوحدة التحكم الإلكترونية
C1EE342أعطال الشريحة المغناطيسية المقاومة الداخلية لوحدة التحكم الإلكترونيةأعطال مستشعر الممانعة
C1EE86Cأعطال حلقة اكتشاف التيار الداخلية لوحدة التحكم الإلكترونيةعطل حلقة اكتشاف التيار
C1EE88Cعطل التيار ثلاثي الأطوار لمحرك وحدة التحكم الإلكترونية الداخليعطل التيار ثلاثي الأطوار للمحرك
C1EE362قيمة مستشعر العزم غير صالحةإشارة عزم المستشعر خارج النطاق أو مزامنة غير طبيعية أو انتهاء مهلة أخذ عينات إشارة العزم
C1EF25Fإمداد طاقة غير طبيعي للمستشعرجهد إمداد طاقة المستشعر خارج النطاق الطبيعي
C1EF342قيمة مستشعر الزاوية غير صالحةتشوهات في إشارة مستشعر الزاوية أو انتهاء مهلة أخذ عينات إشارة الزاوية
U14351Fفحص CRC غير صالحوميض برنامج غير صالح (تخطيط خاطئ لبيانات Data Flash)

الخطوة 4: أعد كتابة رموز التكوين، وأعد تحميل البرنامج، وقم بترقية EHPS. الخطوة 5: استبدل EHPS. راجع استبدال مجموعة EHPS المتكاملة الخطوة 6: امسح رمز الخطأ التشخيصي وأكده.

8.13.4.8 العطل الداخلي لـ EHPS

1. منطق مراقبة رمز الخطأ التشخيصي 2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: أعد كتابة رموز التكوين، وأعد تحميل البرنامج، وقم بترقية EHPS.

الخطوة 4: استبدل EHPS. راجع استبدال مجموعة EHPS المتكاملة الخطوة 5: امسح رمز الخطأ التشخيصي وأكده.

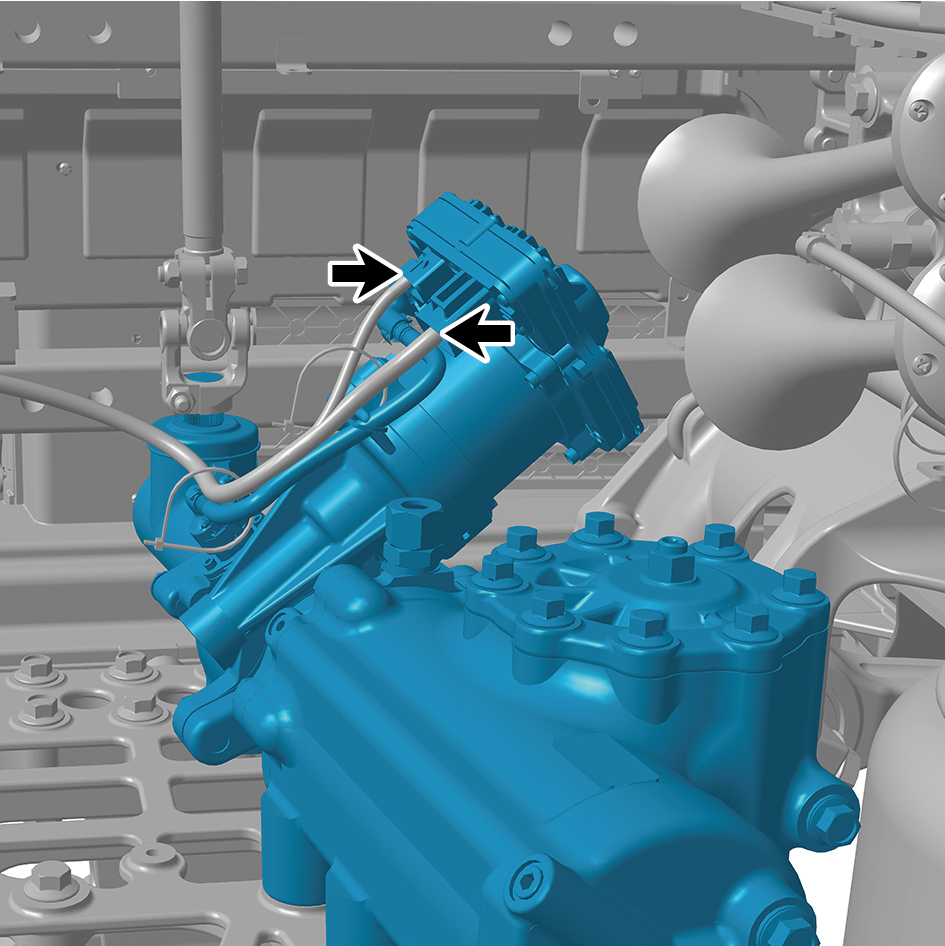

Figure p2018

8.13.5 التفكيك والتركيب

8.13.5.1 استبدال مجموعة EHPS المتكاملة

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية. 4 قم بإيقاف تشغيل نظام الجهد العالي. 5 ارفع مقدمة المركبة بالرافعة. 6 صرّف زيت ناقل الحركة الهيدروليكي. 7 أزل العجلة الموجهة (اليمنى). 8 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 9 أزل مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 10 أزل مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 11 أزل حامل التركيب الأيسر على الجدار الجانبي 1. 12 أزل حامل التركيب الأيسر على الجدار الجانبي 2. 13 أزل مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 14 أزل مضخة الزيت الكهربائية. 15 أزل أنبوب الزيت منخفض الضغط. 16 أزل أنبوب الزيت عالي الضغط. 17 أزل مجموعة ضاغط تكييف الهواء. 18 أزل ذراع التأرجح الدافعة. 19 افصل موصلي أسلاك لمجموعة EHPS المتكاملة.

20 أزل برغي تثبيت واحدًا يربط مجموعة EHPS المتكاملة بعمود قيادة التوجيه. 21 أزل شريطي تثبيت لمجموعة EHPS المتكاملة. 22 أزل 5 براغي تثبيت لمجموعة EHPS المتكاملة. 23 أزل مجموعة EHPS المتكاملة.

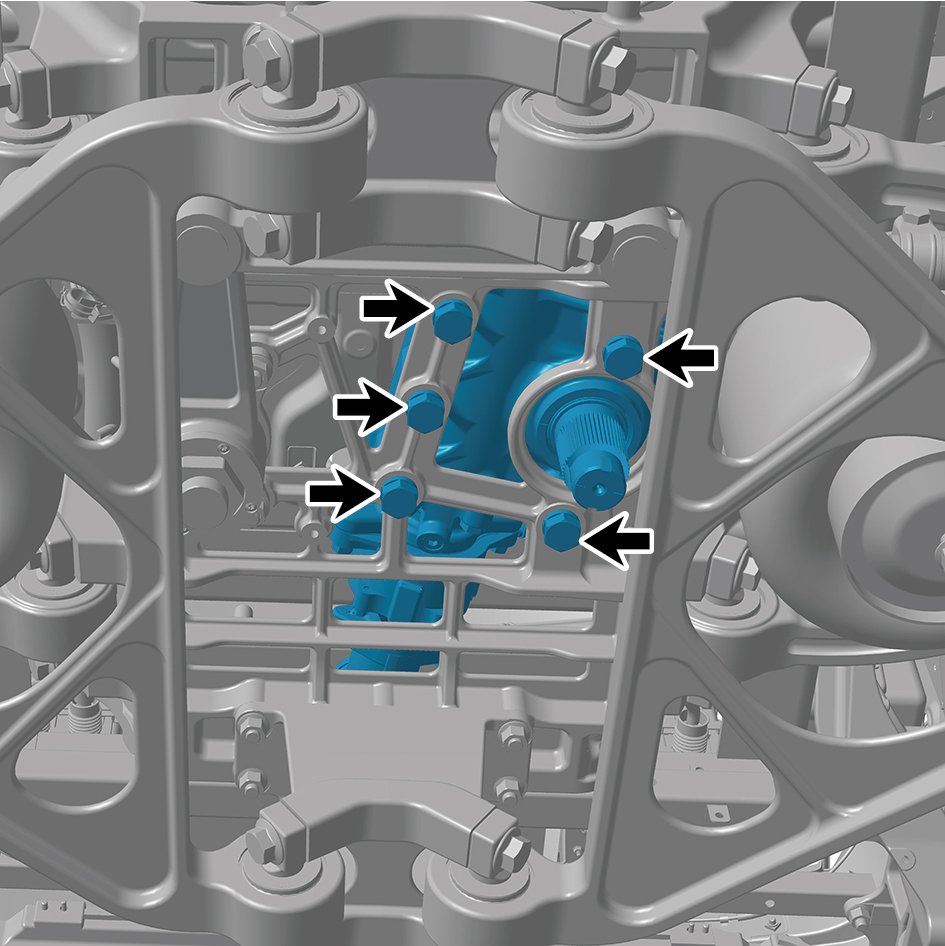

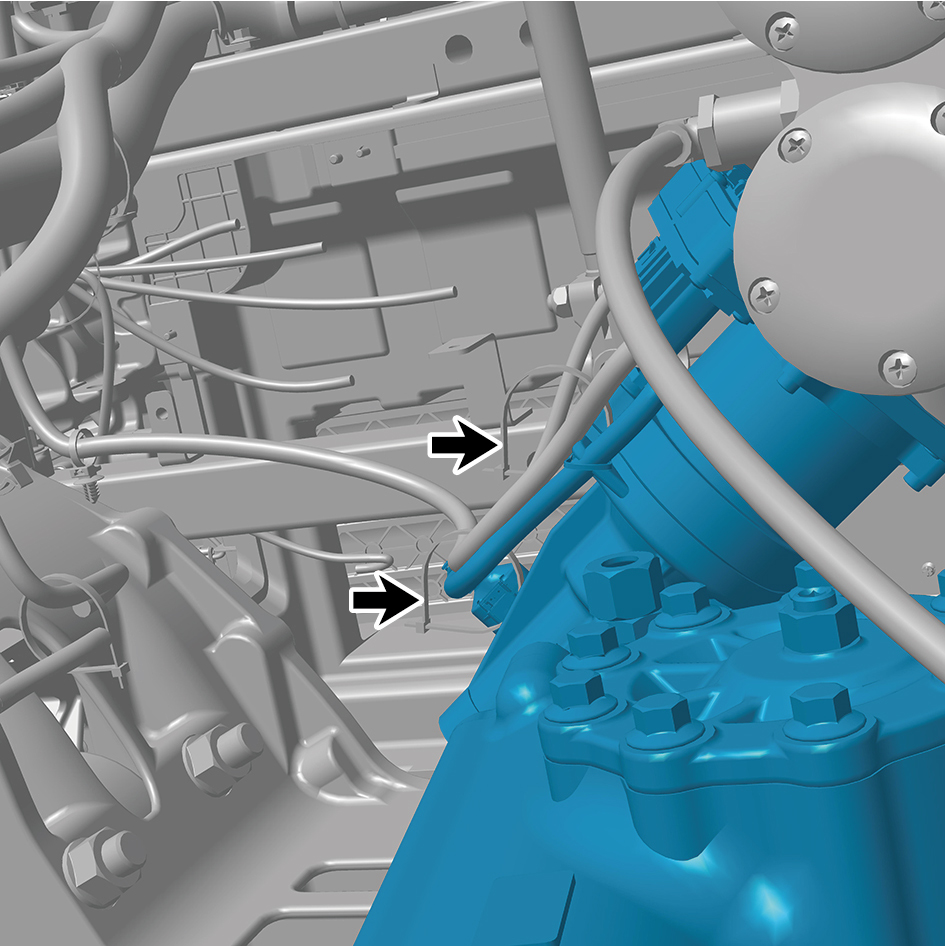

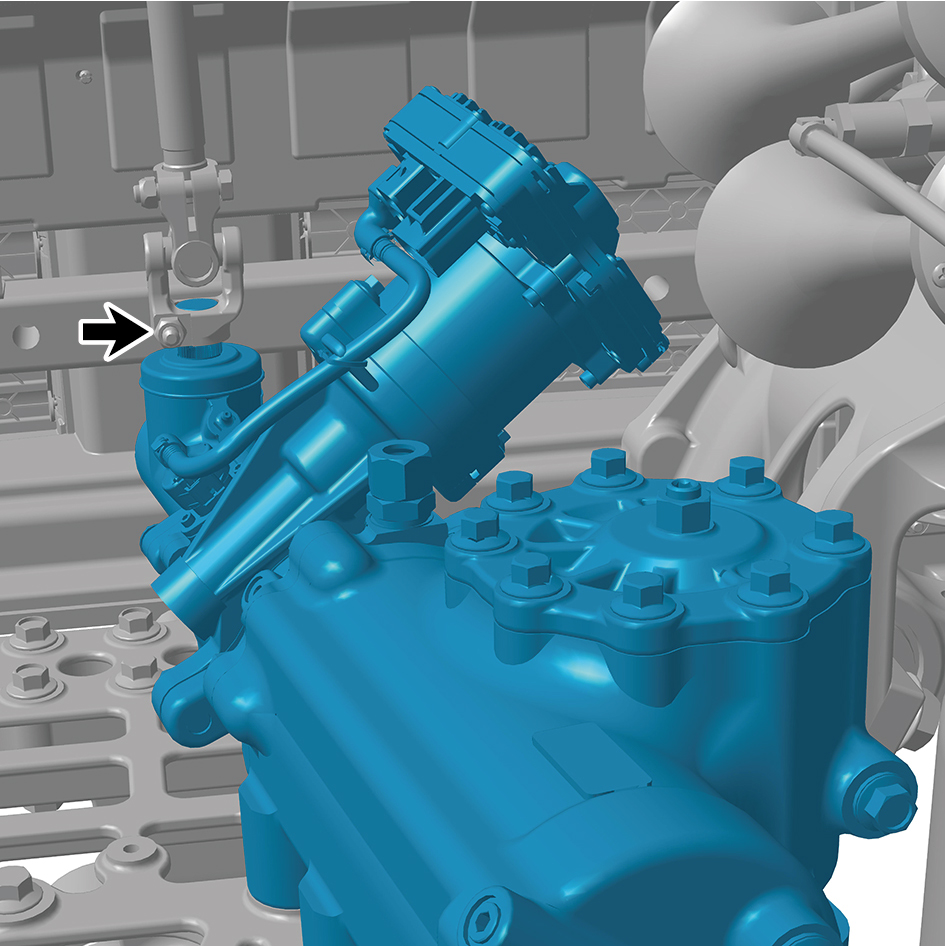

Figure p2019
Figure p2019
Figure p2019

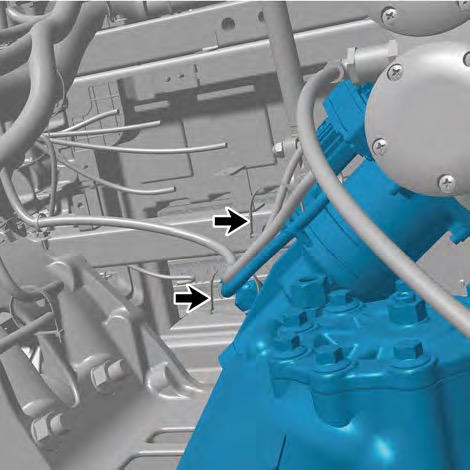

Figure p2020
Figure p2020

إجراءات التركيب 1 انقل مجموعة EHPS المتكاملة إلى موضع التركيب. 2 ثبّت 5 براغي تثبيت لمجموعة EHPS المتكاملة.

عزم الربط: 442.5 +/- 37 (ft lbs)

3 ثبّت شريطي تثبيت لمجموعة EHPS المتكاملة.

Figure p2021
Figure p2021

4 ثبّت برغي تثبيت واحدًا يربط مجموعة EHPS المتكاملة بعمود قيادة التوجيه.

عزم الربط: 37 +/- 3.5 (ft lbs)

5 صِل موصلي أسلاك لمجموعة EHPS المتكاملة.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

6 ثبّت ذراع التأرجح الدافعة. 7 ثبّت مجموعة ضاغط تكييف الهواء. 8 ثبّت أنبوب الزيت عالي الضغط. 9 ثبّت أنبوب الزيت منخفض الضغط. 10 ثبّت مضخة الزيت الكهربائية. 11 ثبّت مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 12 ثبّت حامل التركيب الأيسر على الجدار الجانبي 2. 13 ثبّت حامل التركيب الأيسر على الجدار الجانبي 1. 14 ثبّت مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 15 ثبّت مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 16 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليسرى.

17 ثبّت العجلة الموجهة (اليمنى). 18 أضف زيت ناقل الحركة الهيدروليكي. 19 اخفض مقدمة المركبة. 20 قم بتشغيل نظام الجهد العالي. 21 صِل الكابل السالب للبطارية. 22 أغلق لوحة الغطاء الأمامي القابل للطي. 23 أغلق الباب.

تحذير
بعد استبدال الجزء، من الضروري إعادة معايرة الموضع الصفري.

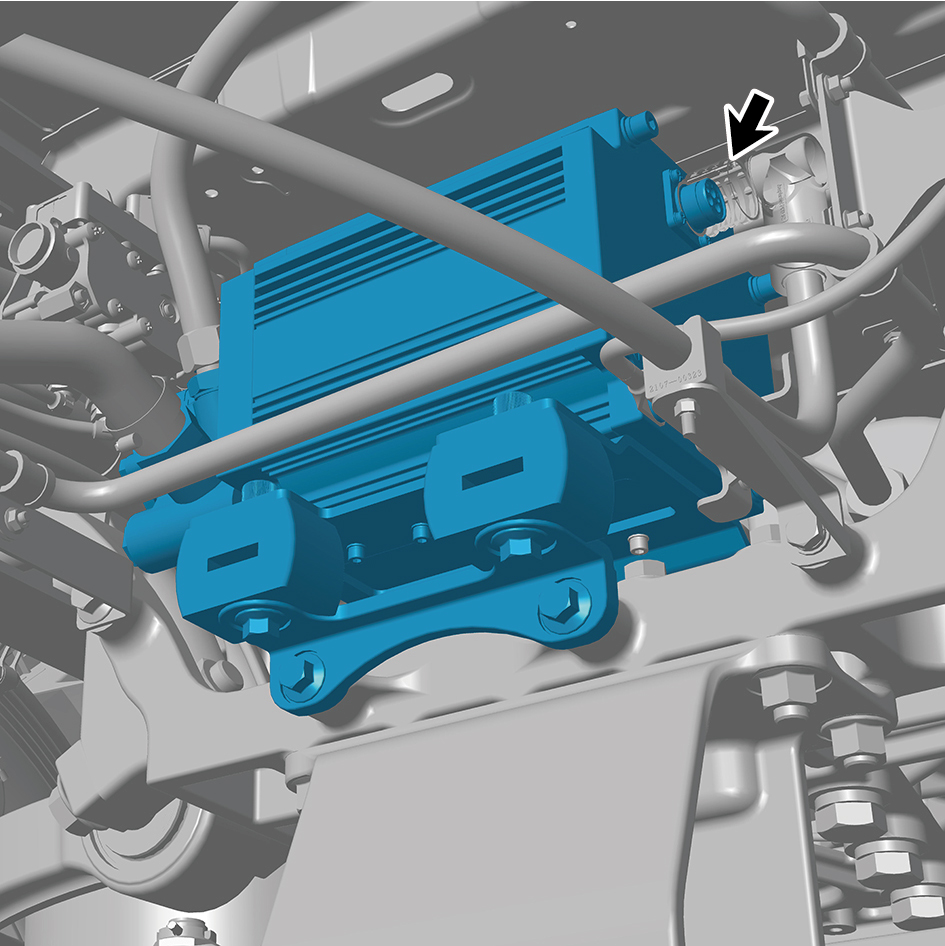

Figure p2022

8.13.5.2 استبدال مضخة الزيت الكهربائية

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية. 4 قم بإيقاف تشغيل نظام الجهد العالي. 5 ارفع مقدمة المركبة بالرافعة. 6 صرّف زيت ناقل الحركة الهيدروليكي. 7 أزل الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 8 أزل مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 9 أزل مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 10 أزل حامل التركيب الأيسر على الجدار الجانبي 1. 11 أزل حامل التركيب الأيسر على الجدار الجانبي 2. 12 أزل مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 13 افصل موصل أسلاك جهد عالي واحدًا لمضخة الزيت الكهربائية.

14 افصل خطي أنابيب لمضخة الزيت الكهربائية.

تحذير
يجب إغلاق جميع وصلات أنابيب الزيت المفصولة لمنع دخول الحطام وتسرب الزيت المتبقي للخارج.

15 أزل برغيي تثبيت لملحق مجموعة الأسلاك. 16 أزل 4 براغي تثبيت لمضخة الزيت الكهربائية، وأزل مضخة الزيت الكهربائية.

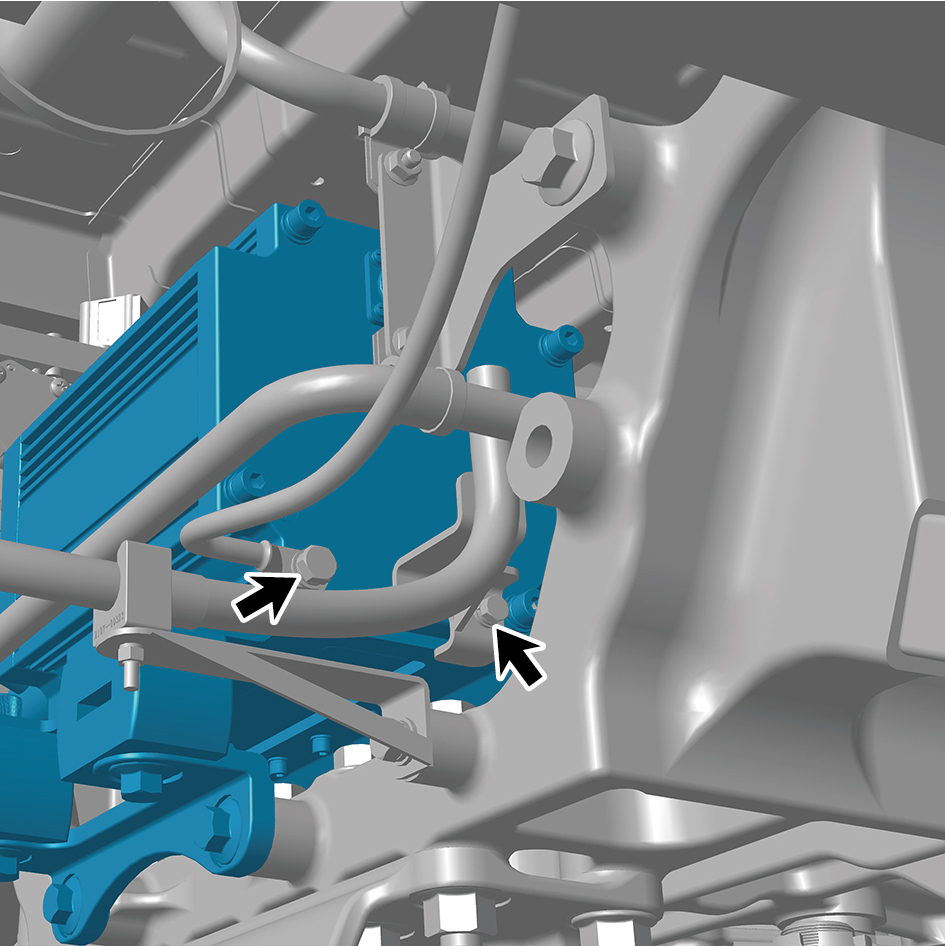

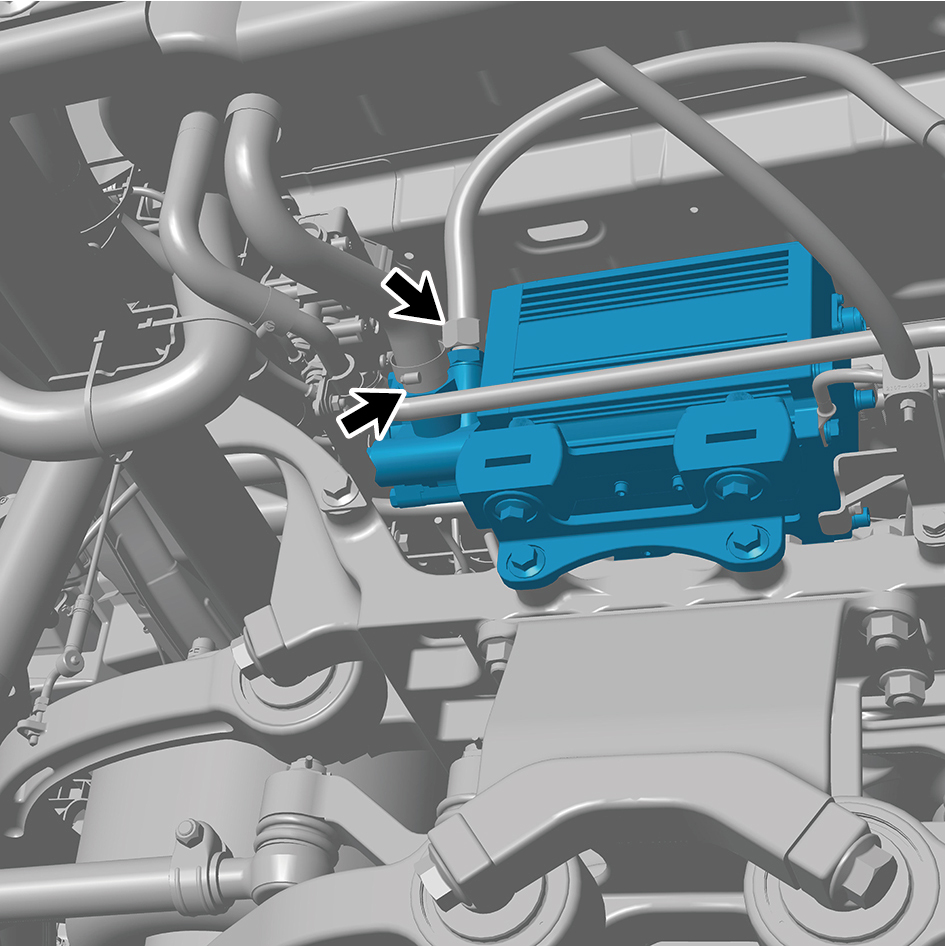

Figure p2023
Figure p2023

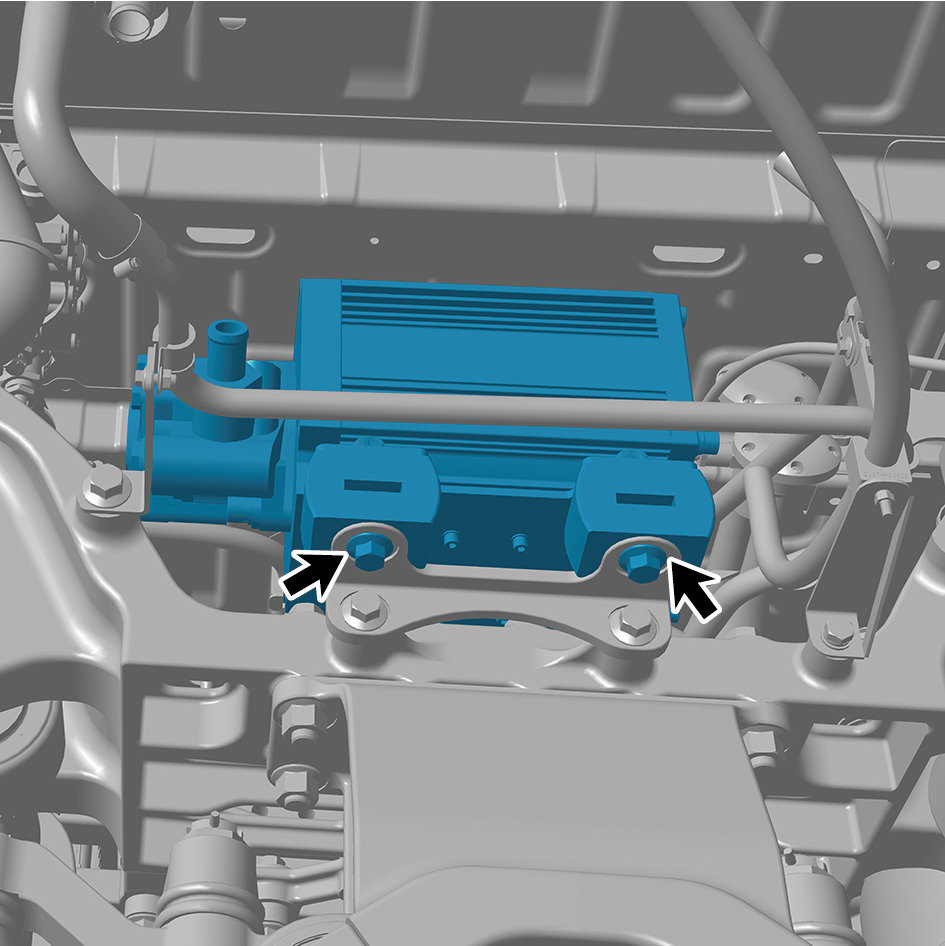

Figure p2023

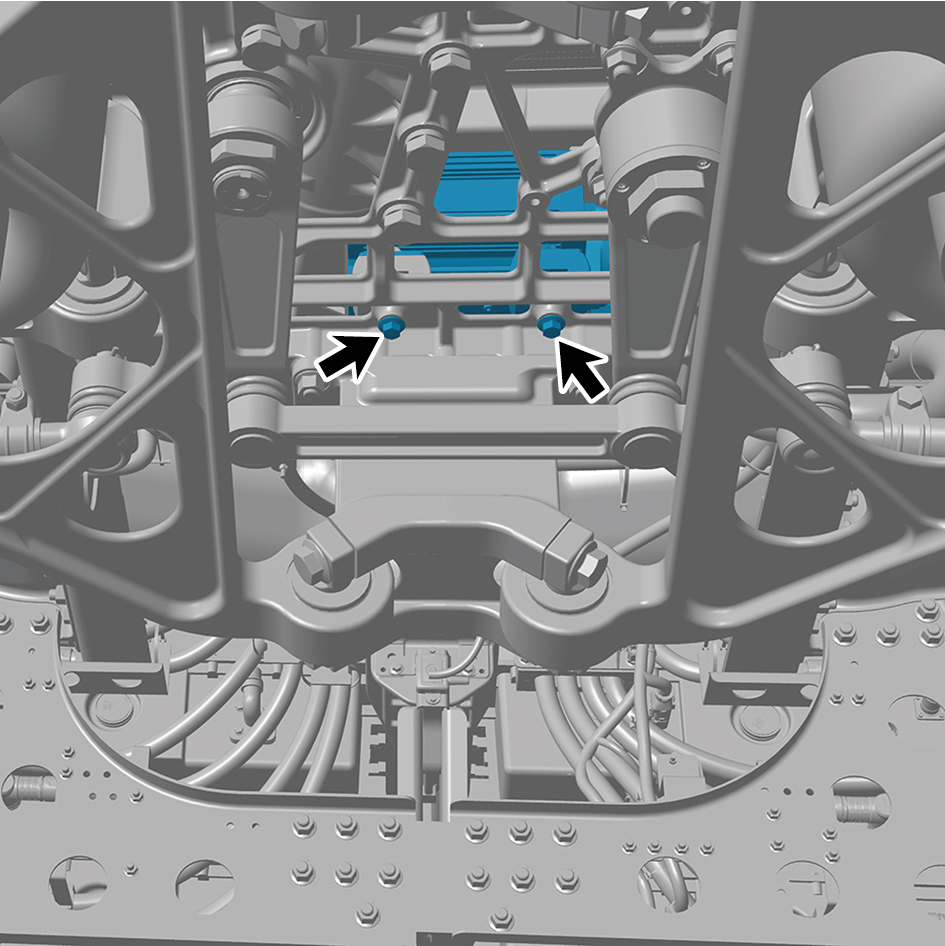

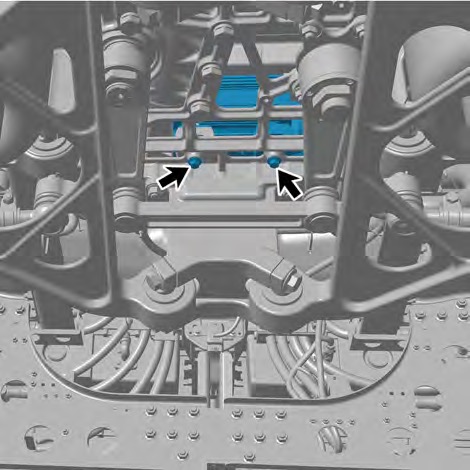

Figure p2024

إجراءات التركيب 1 انقل مضخة الزيت الكهربائية إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت لمضخة الزيت الكهربائية.

عزم الربط: 44 +/- 3.5 (ft lbs)
Figure p2024
Figure p2025
Figure p2025
Figure p2025

3 ثبّت برغيي تثبيت لملحق مجموعة الأسلاك.

عزم الربط: 44 +/- 3.5 (ft lbs)

4 صِل خطي أنابيب لمضخة الزيت الكهربائية.

Figure p2026

5 صِل موصل أسلاك جهد عالي واحدًا لمضخة الزيت الكهربائية.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

6 ثبّت مجموعة إطار تركيب لوحة الكسوة السفلية للجدار الجانبي الأيسر. 7 ثبّت حامل التركيب الأيسر على الجدار الجانبي 2. 8 ثبّت حامل التركيب الأيسر على الجدار الجانبي 1. 9 ثبّت مجموعة الحامل العلوي للتركيب على الجدار الجانبي 2. 10 ثبّت مجموعة لوحة الكسوة السفلية للجدار الجانبي الأيسر. 11 ثبّت الهيكل الخلفي لغطاء العجلة الأمامية اليسرى. 12 أضف زيت ناقل الحركة الهيدروليكي. 13 اخفض مقدمة المركبة. 14 قم بتشغيل نظام الجهد العالي. 15 صِل الكابل السالب للبطارية. 16 أغلق لوحة الغطاء الأمامي القابل للطي. 17 أغلق الباب.

8.13.5.3 استبدال خزان سائل التوجيه

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 ارفع مقدمة المركبة بالرافعة. 5 صرّف زيت ناقل الحركة الهيدروليكي. 6 أزل مجموعة خزان سائل التوجيه.

7 افصل موصل أسلاك واحدًا لخزان سائل التوجيه. 8 افصل خطي أنابيب لخزان سائل التوجيه.

تحذير
يجب إغلاق جميع وصلات أنابيب الزيت المفصولة لمنع دخول الحطام وتسرب الزيت المتبقي للخارج.

9 أزل برغيي تثبيت وصامولتي تثبيت لخزان سائل التوجيه، وأزل خزان سائل التوجيه مع الحامل.

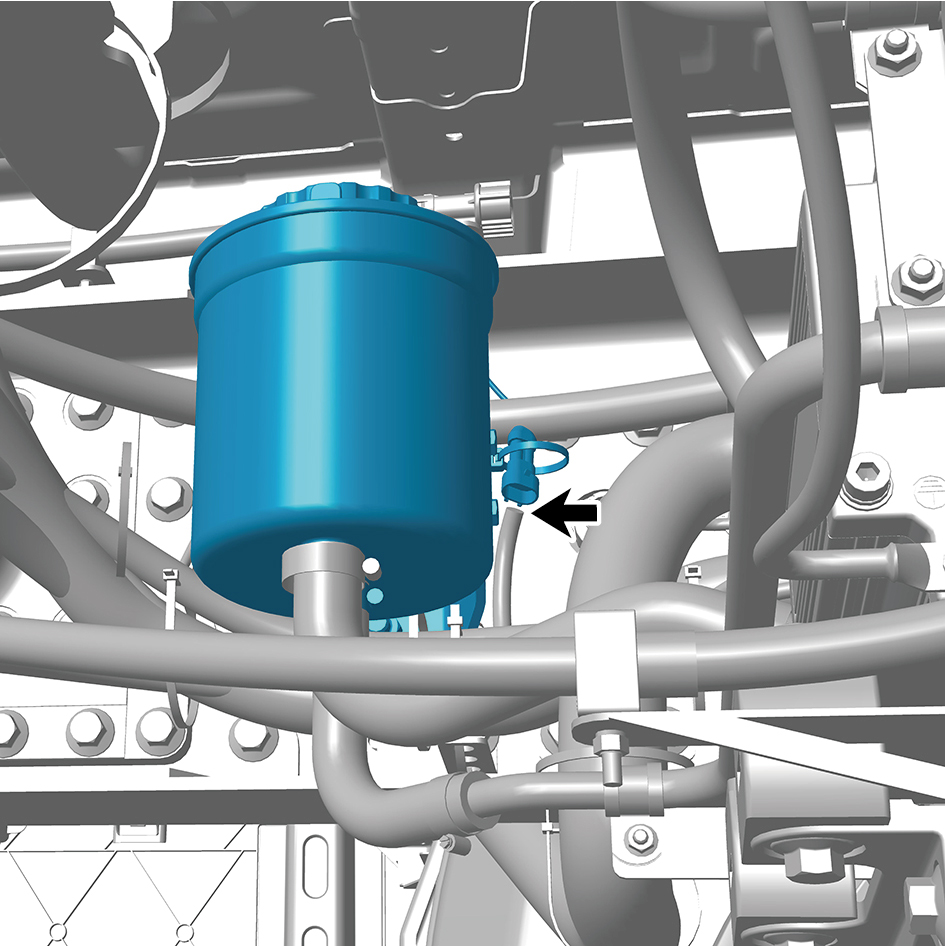

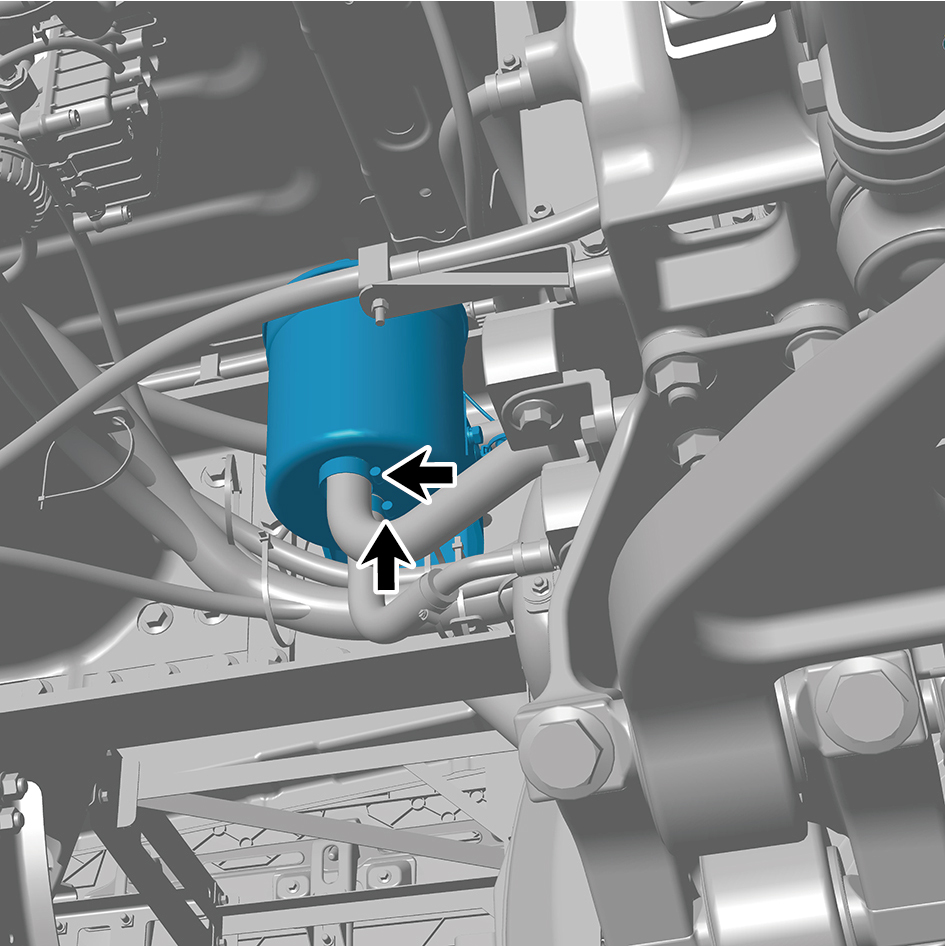

Figure p2027
Figure p2027

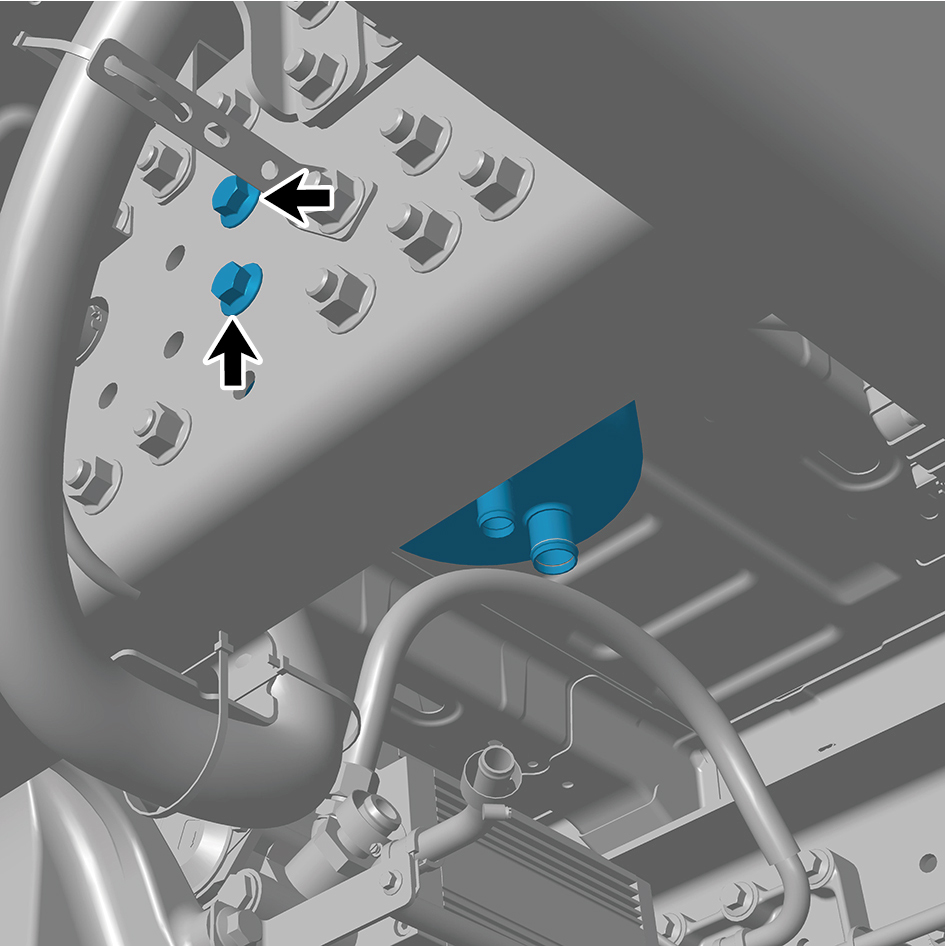

Figure p2027

10 افصل مشبك تثبيت واحدًا لخزان سائل التوجيه. 11 أزل 4 براغي تثبيت وصواميل تثبيت تربط خزان سائل التوجيه بحامل خزان سائل التوجيه. 12 أزل خزان سائل التوجيه. إجراءات التركيب

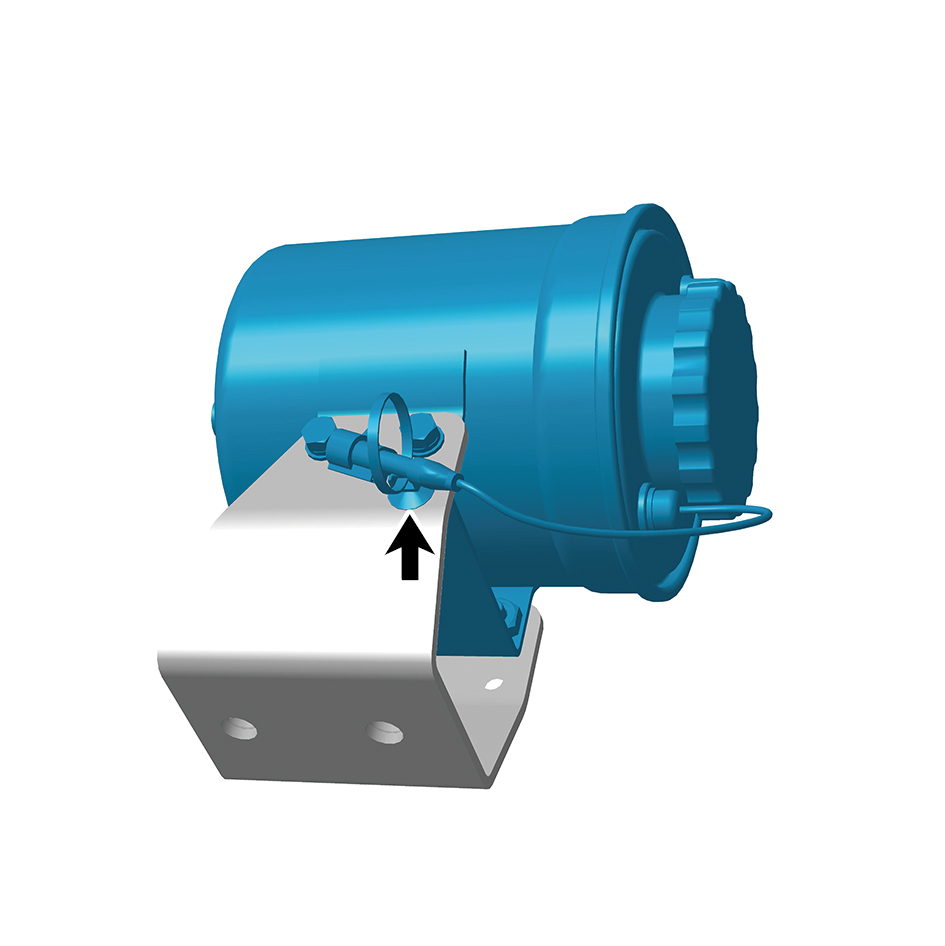

Figure p2028

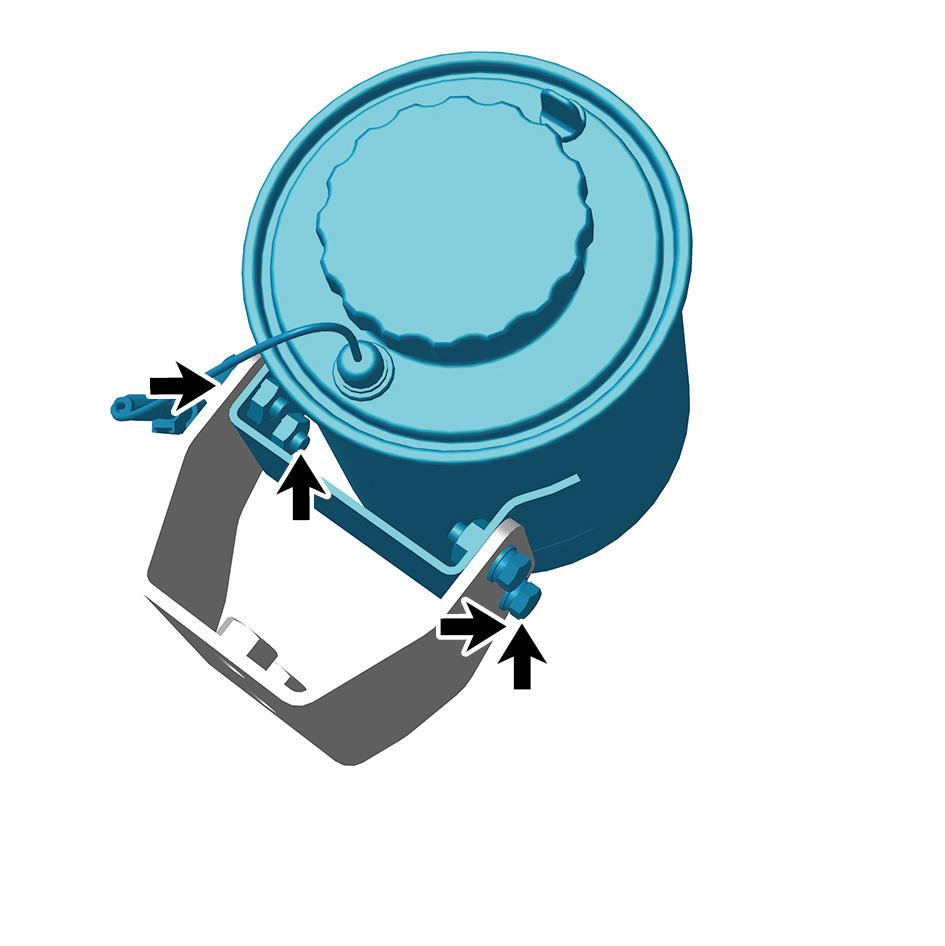

Figure p2028

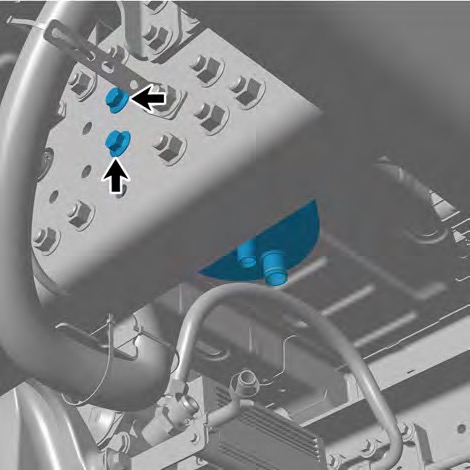

Figure p2029
Figure p2029
Figure p2029

1 انقل خزان سائل التوجيه إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت وصواميل تثبيت تربط خزان سائل التوجيه بحامل خزان سائل التوجيه.

عزم الربط: 18.5 +/- 2 (ft lbs)

3 ثبّت مشبك تثبيت واحدًا لخزان سائل التوجيه. 4 ثبّت برغيي تثبيت وصامولتي تثبيت لخزان سائل التوجيه مع الحامل.

عزم الربط: 155 +/- 14.75 (ft lbs)
Figure p2030
Figure p2030

5 صِل خطي أنابيب لخزان سائل التوجيه. 6 صِل موصل أسلاك واحدًا لخزان سائل التوجيه.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

7 ثبّت مجموعة خزان سائل التوجيه. 8 أضف زيت ناقل الحركة الهيدروليكي. 9 اخفض مقدمة المركبة. 10 صِل الكابل السالب للبطارية. 11 أغلق لوحة الغطاء الأمامي القابل للطي. 12 أغلق الباب.

8.13.5.4 استبدال زيت ناقل الحركة الهيدروليكي

إجراءات الإزالة 1 ارفع مقدمة المركبة بالرافعة. 2 أزل عنصر فلتر زيت ناقل الحركة الهيدروليكي.

3 افصل خرطوم دخول الزيت. 4 صرّف زيت ناقل الحركة الهيدروليكي. إجراءات التركيب

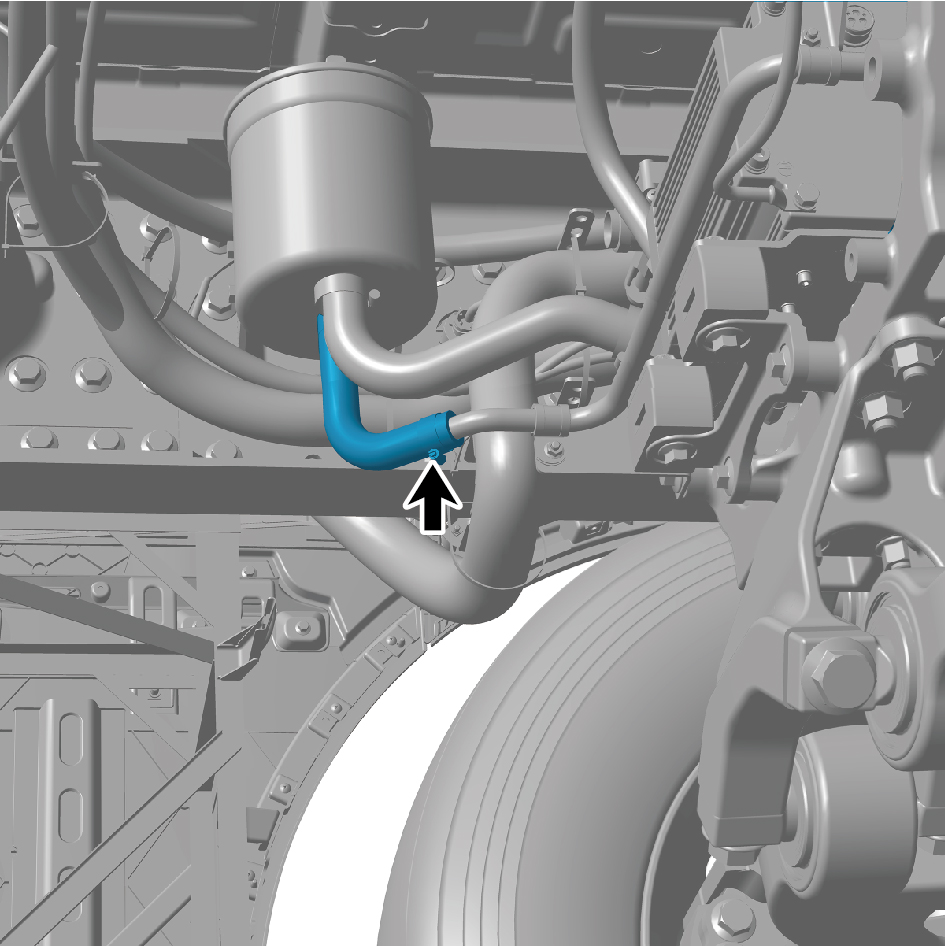

Figure p2031
Figure p2032

1 صِل خرطوم دخول الزيت. 2 أضف زيت ناقل الحركة الهيدروليكي. 3 أدر عجلة القيادة عدة مرات بين الموضعين الأقصىين على الجانبين الأيسر والأيمن حتى لا ينخفض مستوى سائل التوجيه في خزان سائل التوجيه بعد الآن ولا تتولد فقاعات.

تحذير
يجب ألا تبقى عجلة القيادة في الموضع الأقصى لأكثر من 5 ثوانٍ لتجنب تلف آلية التوجيه.

4 افحص مستوى زيت التوجيه الهيدروليكي.

تحذير
من الطبيعي أن يتجاوز مستوى الزيت علامة الحد الأعلى بمقدار 1-2 مم.

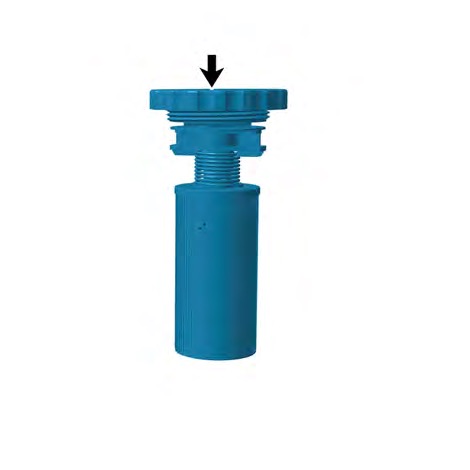

Figure p2034
Figure p2034

5 ثبّت عنصر فلتر زيت ناقل الحركة الهيدروليكي. 6 اخفض مقدمة المركبة.

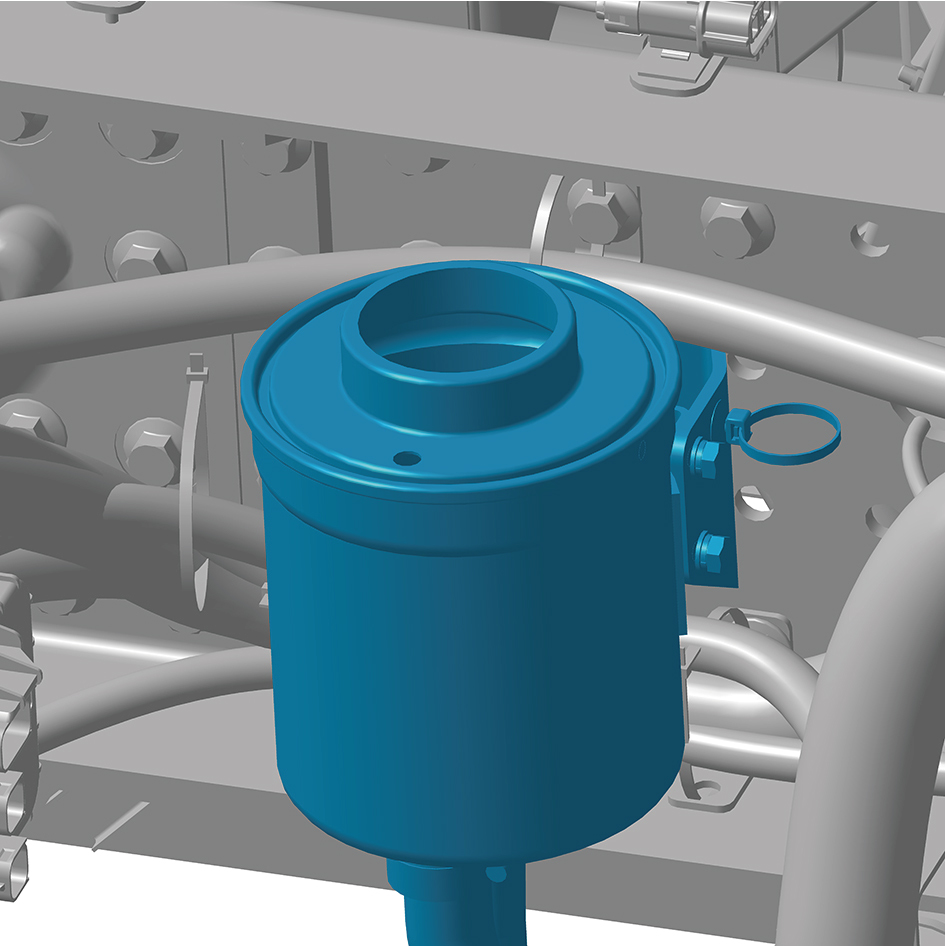

Figure p2032

8.13.5.5 استبدال عنصر فلتر زيت ناقل الحركة الهيدروليكي

إجراءات الإزالة

1 ارفع مقدمة المركبة بالرافعة. 2 أزل غطاء التعبئة. 3 أزل عنصر فلتر زيت ناقل الحركة الهيدروليكي. إجراءات التركيب

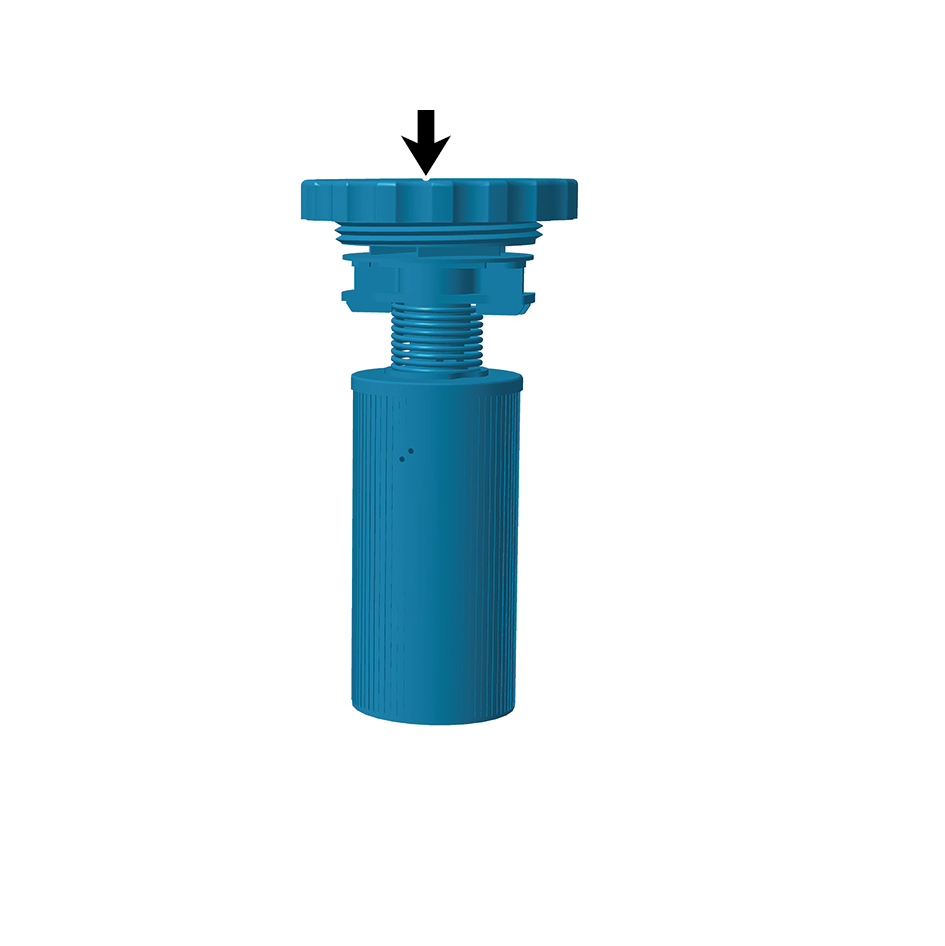

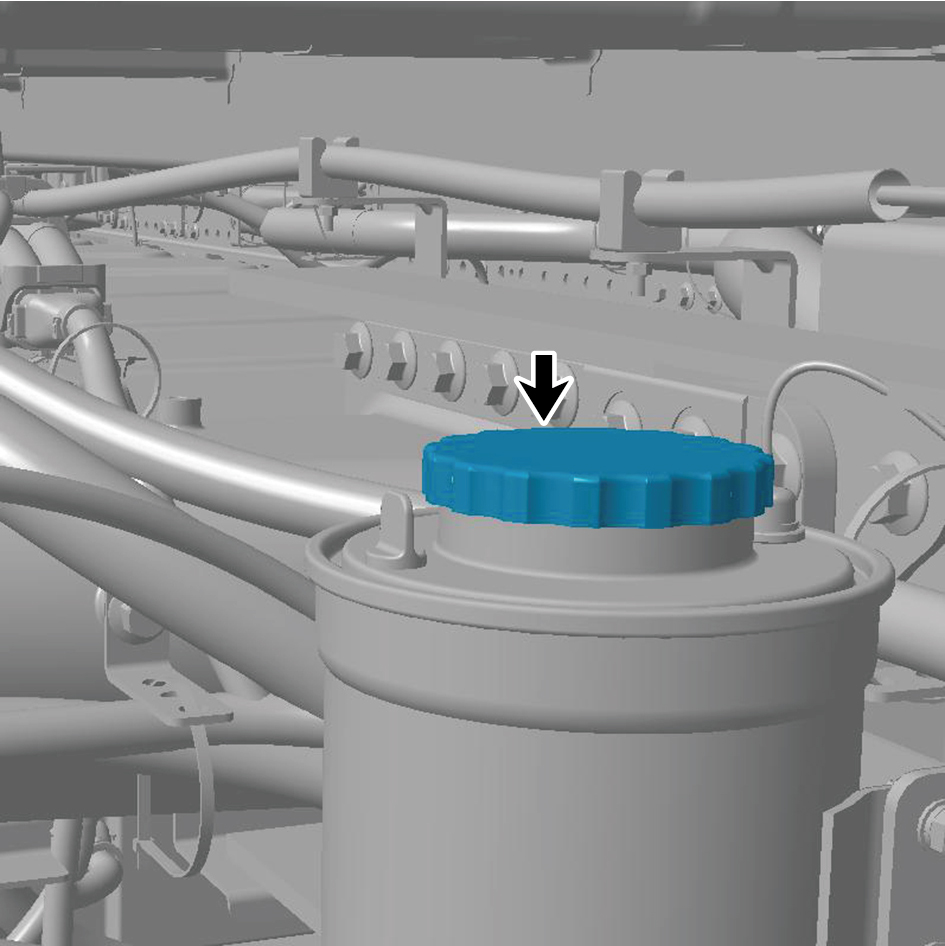

Figure p2033
Figure p2033
Figure p2045
Figure p2044
Figure p2044
Figure p2044
Figure p2041
Figure p2040

1 ثبّت عنصر فلتر زيت ناقل الحركة الهيدروليكي. 2 ثبّت غطاء التعبئة. 3 اخفض المركبة.

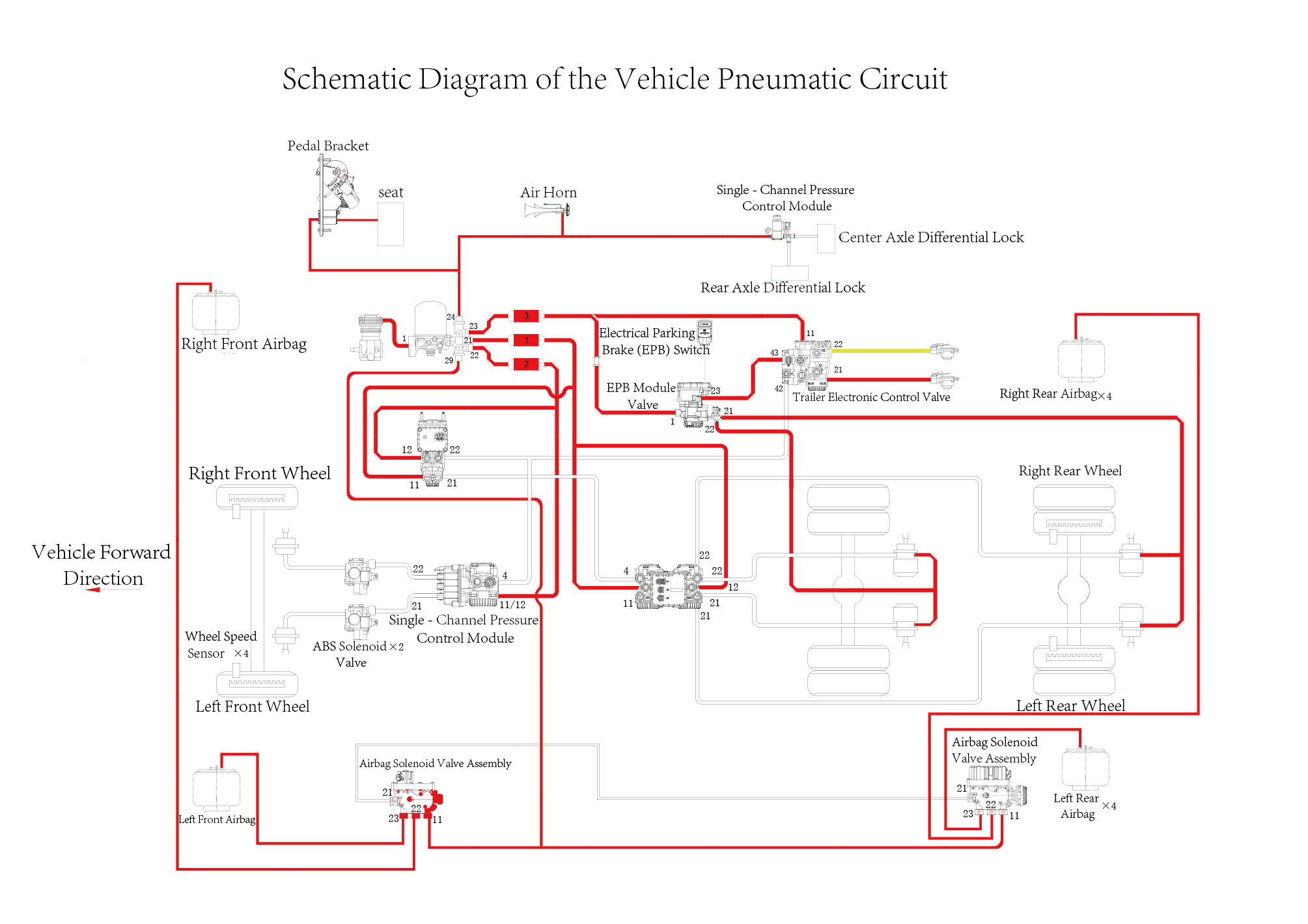

Figure p2035

8.14 جهاز دواسة الفرامل وناقل الحركة3504

8.14.1 مخطط الكبح التخطيطي

8.14.1.1 مخطط الكبح التخطيطي

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط مضخة الزيت الكهربائية بحامل مجموعة أسلاك الهيكل، وبرغي التثبيت الذي يربط مجموعة دواسة الفرامل بمجموعة الهيكل الأبيضM8(18.5 +/- 2) ft lbs

8.14.2 المواصفات

8.14.2.1 مواصفات أدوات التثبيت

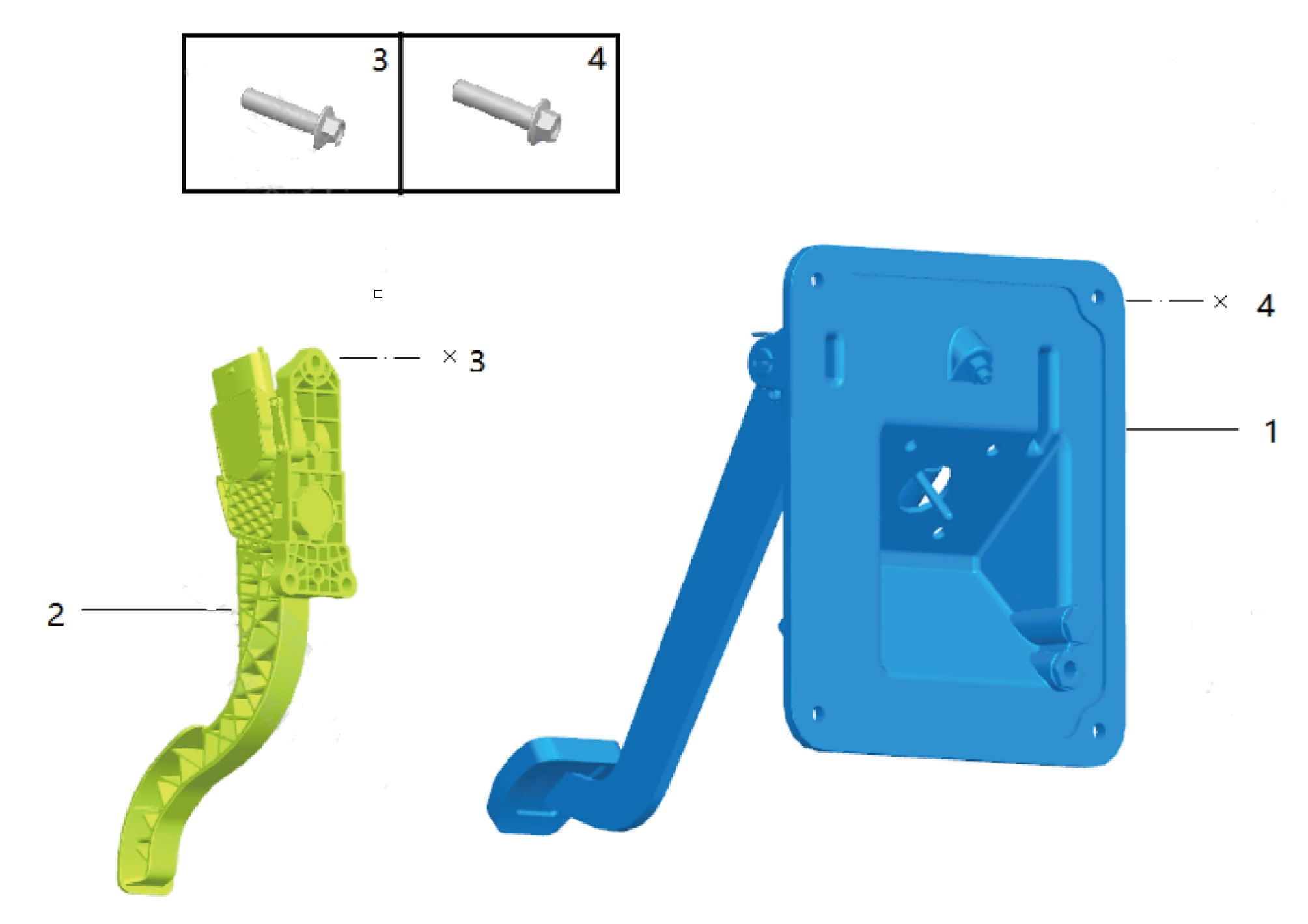

Figure p2037

8.14.3 مخطط التفكيك

8.14.3.1 مخطط التفكيك

1. مجموعة دواسة الفرامل 3. برغي شفة سداسي 2. مجموعة دواسة التسارع 4. برغي شفة سداسي

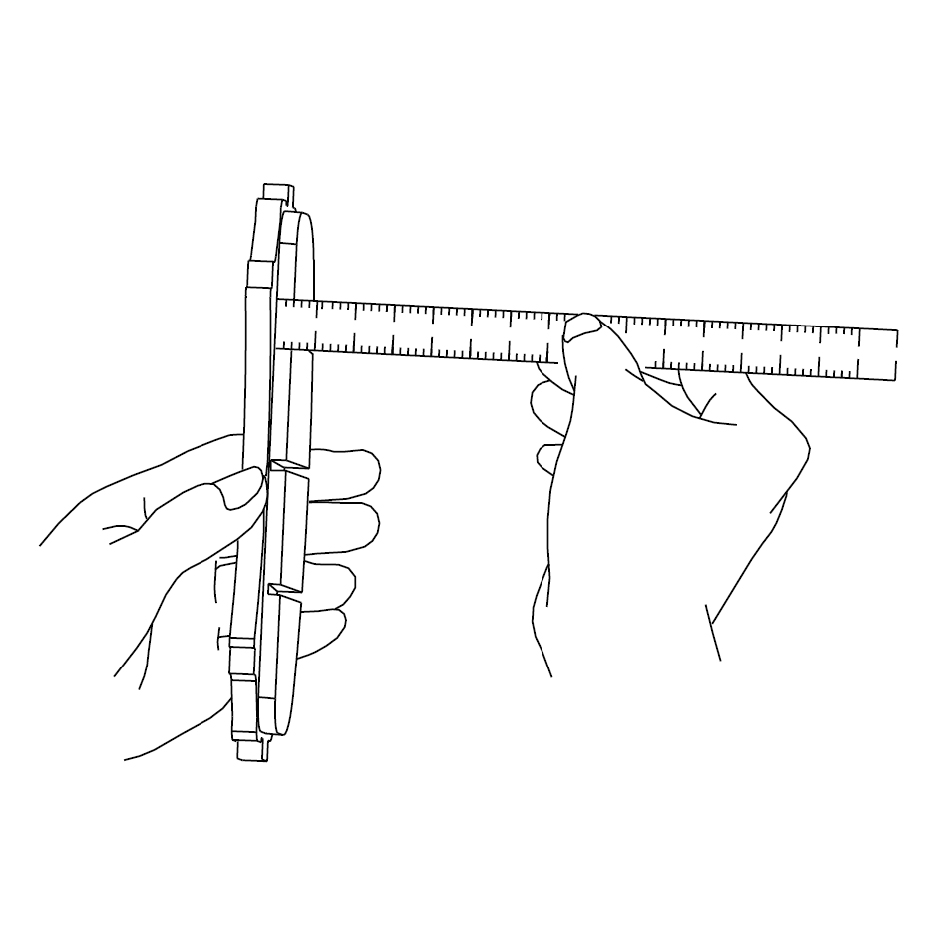

Figure p2038

8.14.4 الفحص

8.14.4.1 فحص نظام الفرامل

1. افحص حالة عمل نظام الفرامل في المركبة. عند الكبح الكامل، يجب ألا تتجاوز حركة الدواسة 3/4 من الحركة الكاملة. 2. افحص حالة إحكام خط أنابيب الفرامل ووصلاته، وتأكد من عدم وجود تسرب. 3. افحص وصلات الصمامات بحثًا عن ارتخاء أو تسرب هواء.

8.14.4.2 فحص تآكل وسادة الفرامل

1. ارفع المركبة إلى الموضع المناسب وأزل العجلات. 2. افحص سماكة اللوحتين الاحتكاكيتين الداخلية والخارجية من خلال فتحات المراقبة على جسم المشبك. 3. أزل لوحة الاحتكاك الخلفية. 4. افحص سماكة لوحة الاحتكاك الخلفية.

تحذير
إذا كانت السماكة أقل من السماكة الدنيا، استبدل لوحات الاحتكاك كمجموعة.
إذا كانت سماكة اللوحتين الاحتكاكيتين الداخلية والخارجية أقل من السماكة الدنيا المحددة أو إذا كان هناك تشقق أو تمزق أو تلف في لوحات الاحتكاك، فيجب استبدالها كمجموعة.

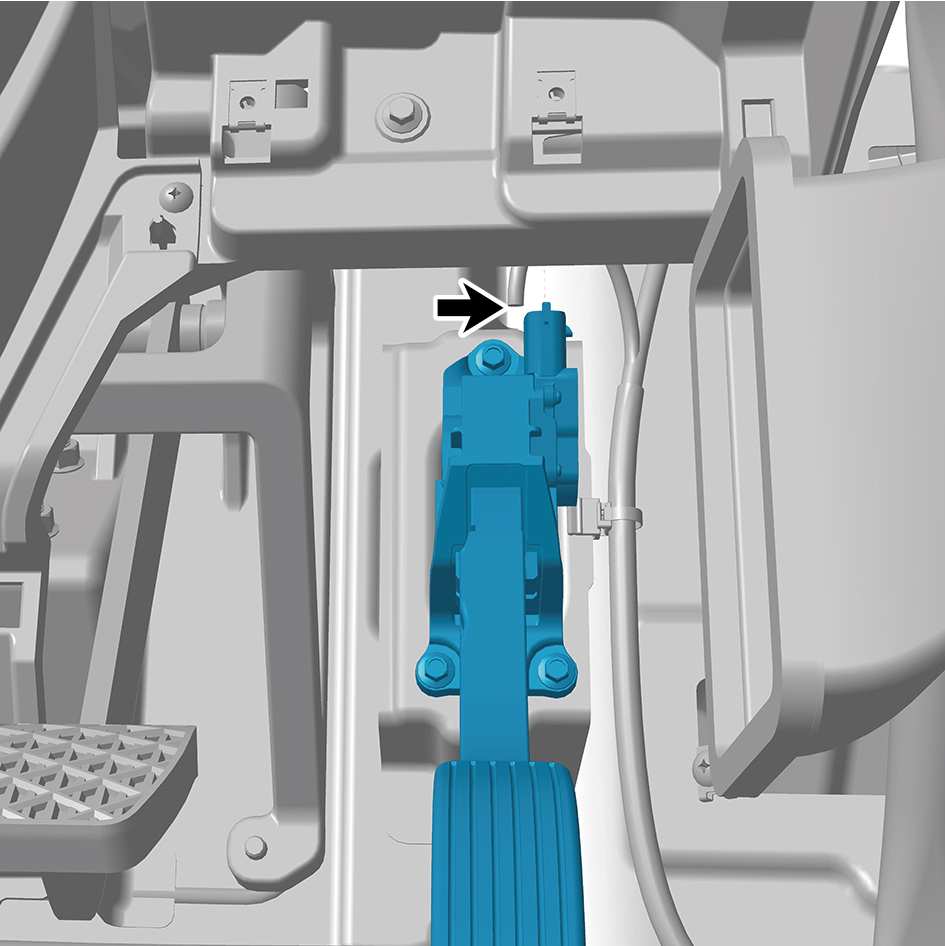

Figure p2039

8.14.5 التفكيك والتركيب

8.14.5.1 استبدال مجموعة دواسة التسارع

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 5 أزل مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 6 أزل مجموعة لوحة المفاتيح اليمنى. 7 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 8 أزل مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 9 افصل موصل أسلاك واحدًا لمجموعة دواسة التسارع.

10 أزل 3 براغي تثبيت لمجموعة دواسة التسارع. 11 أزل مجموعة دواسة التسارع. إجراءات التركيب 1 انقل مجموعة دواسة التسارع إلى موضع التركيب. 2 ثبّت 3 براغي تثبيت لمجموعة دواسة التسارع.

عزم الربط: 8 +/- .75 (ft lbs)

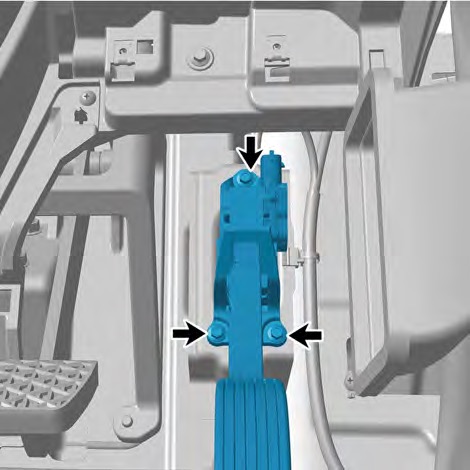

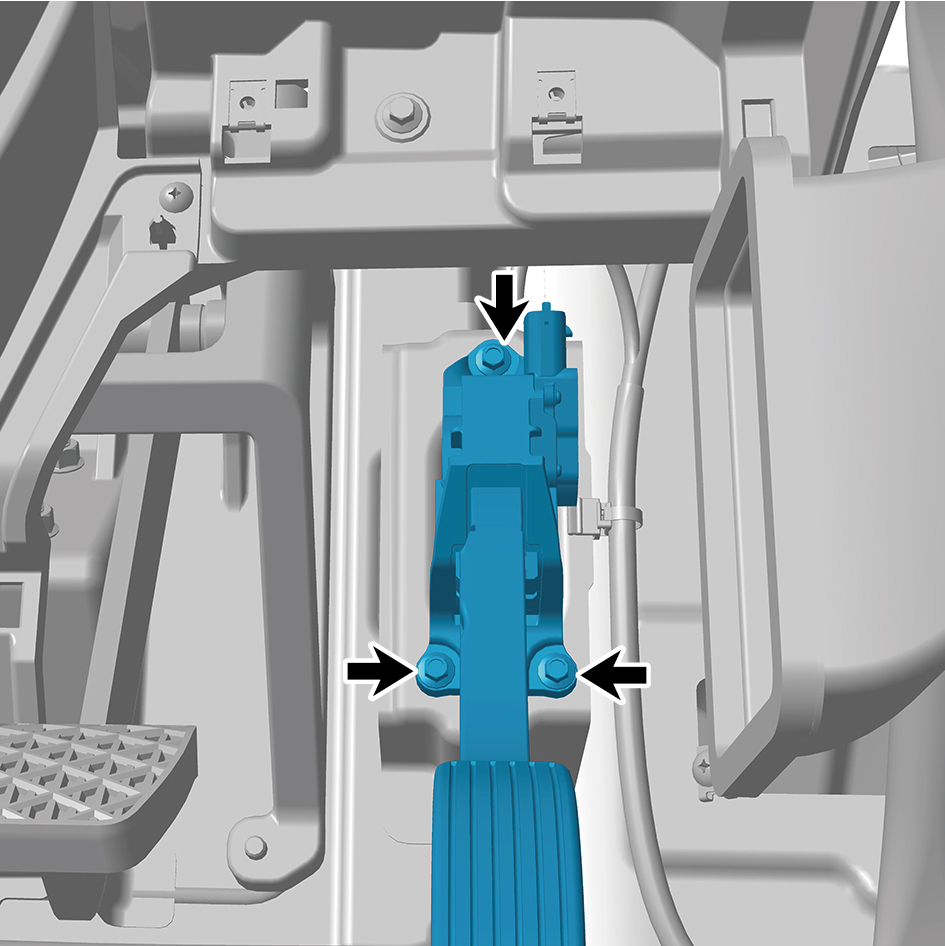

Figure p2040

3 صِل موصل أسلاك واحدًا لمجموعة دواسة التسارع.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 5 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 6 ثبّت مجموعة لوحة المفاتيح اليمنى. 7 ثبّت مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 8 ثبّت مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 9 صِل الكابل السالب للبطارية. 10 أغلق لوحة الغطاء الأمامي القابل للطي. 11 أغلق الباب.

8.14.5.2 استبدال مجموعة دواسة الفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة الواقي العلوي للمفتاح المدمج. 6 أزل الواقي السفلي للمفتاح المدمج. 7 أزل مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 8 أزل مجموعة لوحة المفاتيح اليسرى. 9 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 10 أزل مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 11 أزل مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات.

12 أزل مجموعة لوحة المفاتيح اليمنى. 13 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 14 أزل مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 15 أزل مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 16 أزل مجموعة الواقي السفلي لعمود التوجيه. 17 أزل مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 18 أزل مجموعة لوحة غطاء الزجاج الأمامي. 19 أزل حامل تثبيت عمود التوجيه 1. 20 أزل حامل تثبيت عمود التوجيه 2. 21 أزل مجموعة مرسل إشارة الفرامل. 22 افصل موصل أسلاك واحدًا لمجموعة دواسة الفرامل. 23 افصل أنبوب هواء واحدًا لمجموعة دواسة الفرامل.

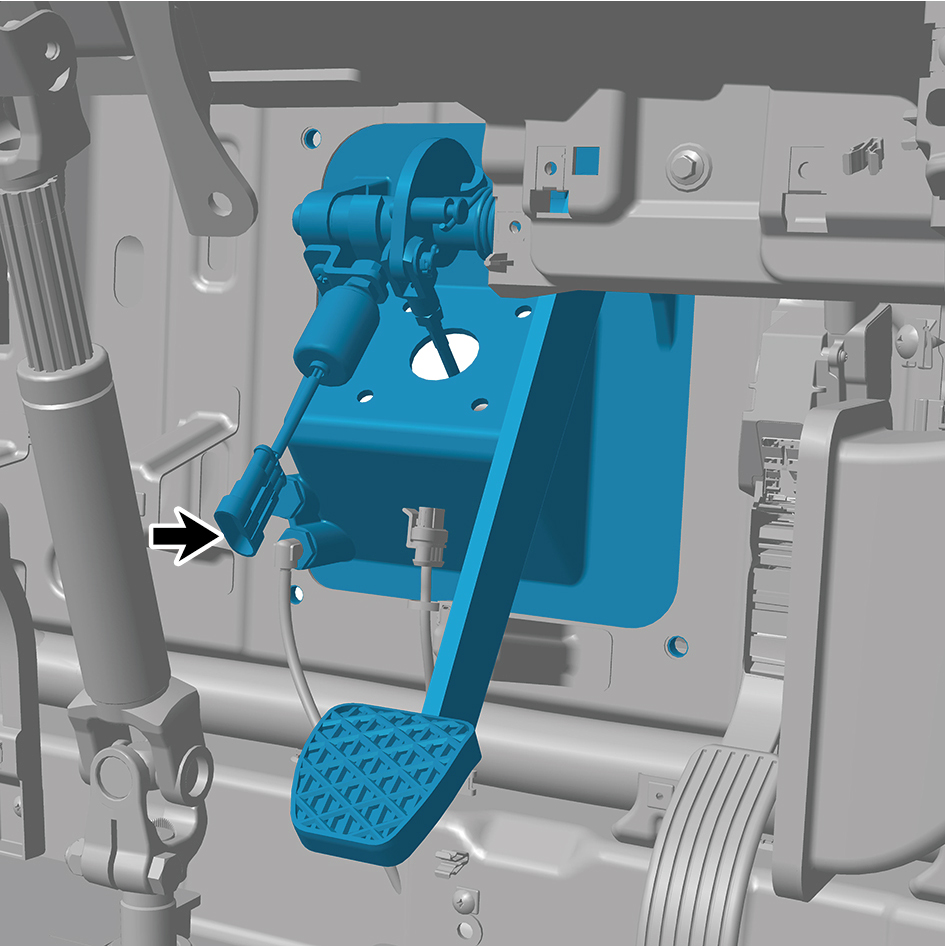

Figure p2042
Figure p2042

24 أزل 4 براغي تثبيت لمجموعة دواسة الفرامل، وأزل مجموعة دواسة الفرامل. إجراءات التركيب

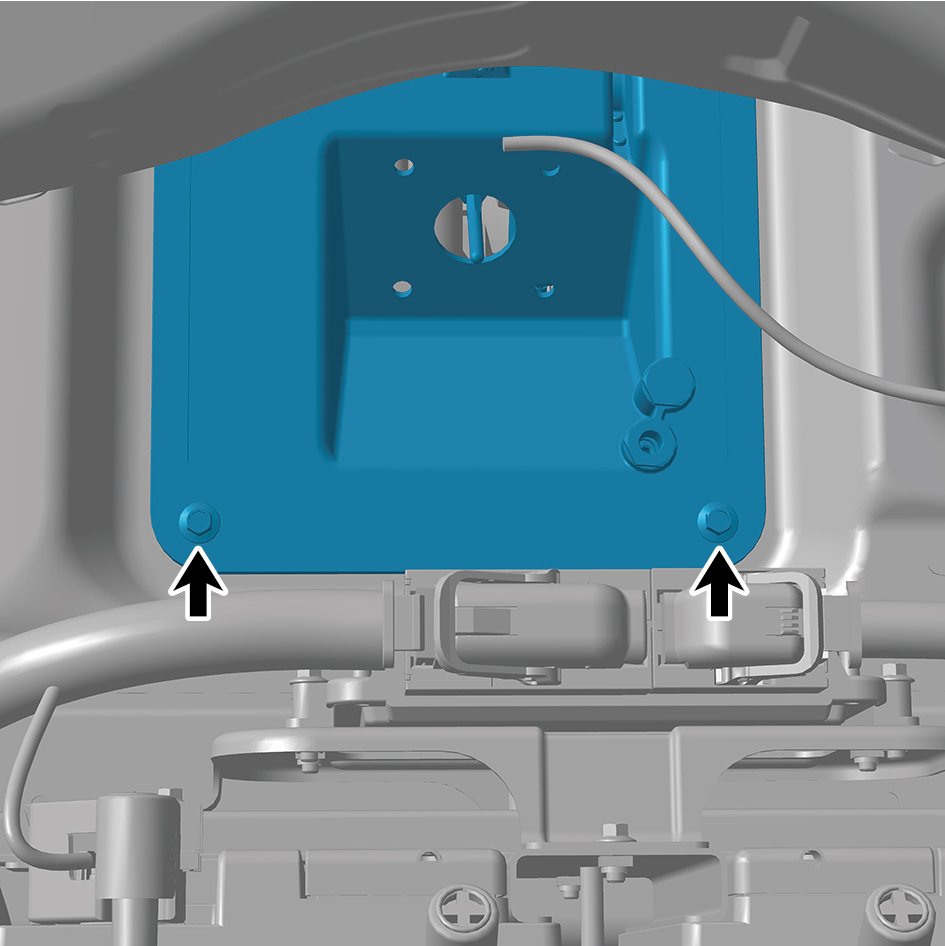

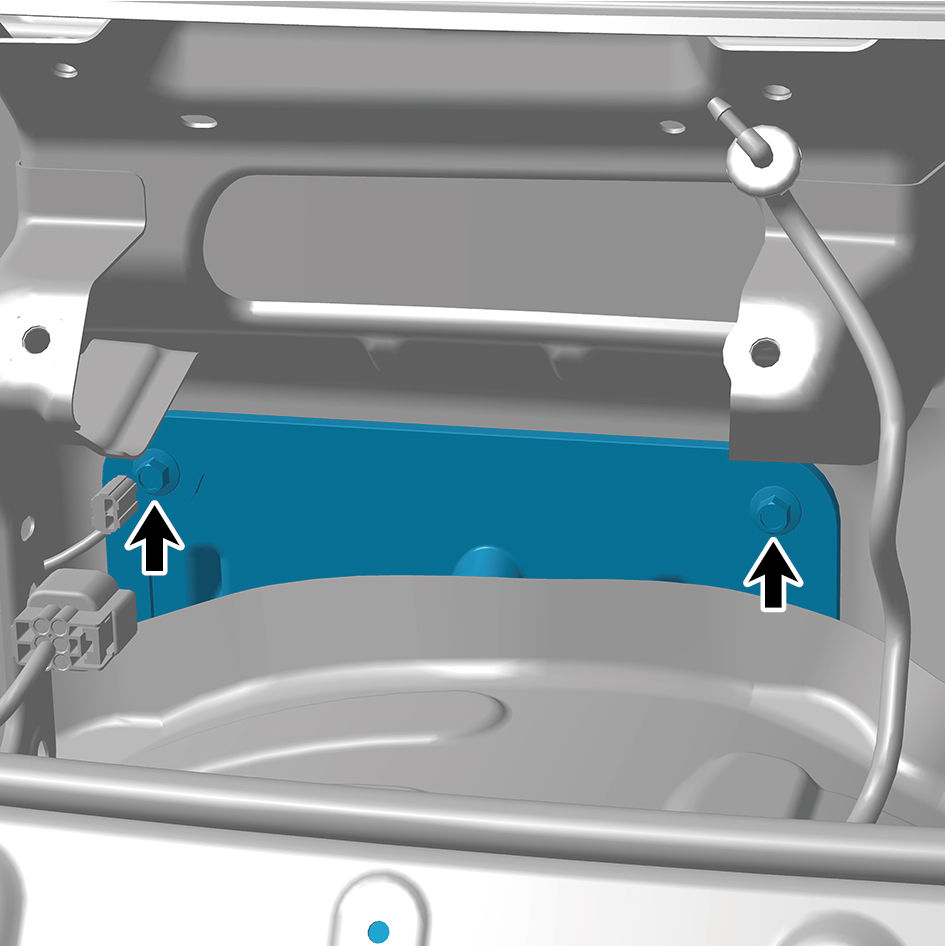

Figure p2043
Figure p2043

1 انقل مجموعة دواسة الفرامل إلى موضع التركيب، وثبّت 4 براغي تثبيت لمجموعة دواسة الفرامل.

عزم الربط: 18.5 +/- 2 (ft lbs)

2 صِل أنبوب هواء واحدًا لمجموعة دواسة الفرامل.

3 صِل موصل أسلاك واحدًا لمجموعة دواسة الفرامل.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت مجموعة مرسل إشارة الفرامل. 5 ثبّت حامل تثبيت عمود التوجيه 2. 6 ثبّت حامل تثبيت عمود التوجيه 1. 7 ثبّت مجموعة لوحة غطاء الزجاج الأمامي. 8 ثبّت مجموعة شفرة ذراع الماسحة الأساسية (الفوهة والخرطوم). 9 ثبّت مجموعة الواقي السفلي لعمود التوجيه. 10 ثبّت مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 11 ثبّت مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 12 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 13 ثبّت مجموعة لوحة المفاتيح اليمنى. 14 ثبّت مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 15 ثبّت مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 16 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 17 ثبّت مجموعة لوحة المفاتيح اليسرى. 18 ثبّت مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 19 ثبّت الواقي السفلي للمفتاح المدمج. 20 ثبّت مجموعة الواقي العلوي للمفتاح المدمج. 21 صِل الكابل السالب للبطارية. 22 أغلق لوحة الغطاء الأمامي القابل للطي. 23 أغلق الباب.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط حامل صمام الملف اللولبي ABS بمجموعة الإطارM14103 +/-7.52 (ft lbs)
براغي التثبيت التي تربط مجموعة الوحدة أحادية القناة بحامل الوحدة أحادية القناةM1270 +/- 3.5 (ft lbs)
براغي التثبيت التي تربط مجموعة الوحدة ثنائية القناة بحامل الوحدة ثنائية القناةM1270 +/- 3.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة صمام الملف اللولبي ABS بحامل صمام الملف اللولبي ABSM818.5 +/- 2 (ft lbs)
براغي التثبيت التي تربط مجموعة وحدة المقطورة بحامل توصيل المقطورةM818.5 +/- 2 (ft lbs)
مستشعر الضغط المثبت على واجهة الوصل الثلاثي لأسطوانة تخزين الغازM1218.5 +/- 2 (ft lbs)
مفتاح إنذار الضغط المنخفض المثبت على واجهة الوصل الثلاثي للصمامM1218.5 +/- 2 (ft lbs)
موصل الاختبار المثبت على الوصل الثلاثي على شكل TM1218.5 +/- 2 (ft lbs)
صامولة التثبيت للوصل المباشر المثبت لتوصيل حامل موصل المقطورةM1837 +/- 3.5 (ft lbs)
الوصل المنحني المثبت على واجهة الصمامM2222 +/- 2 (ft lbs)
المثبت على الوصل على شكل T عند واجهة غرفة الهواءM1618.5 +/- 2 (ft lbs)
صامولة التثبيت لمجموعة الأنبوب الحلزوني للفراملM1837 +/- 3.5 (ft lbs)
صامولة تثبيت مجموعة خرطوم الفراملM1837 +/- 3.5 (ft lbs)

8.15 جهاز خط الفرامل3506· 10g

8.15.1 المواصفات

8.15.1.1 مواصفات أدوات التثبيت

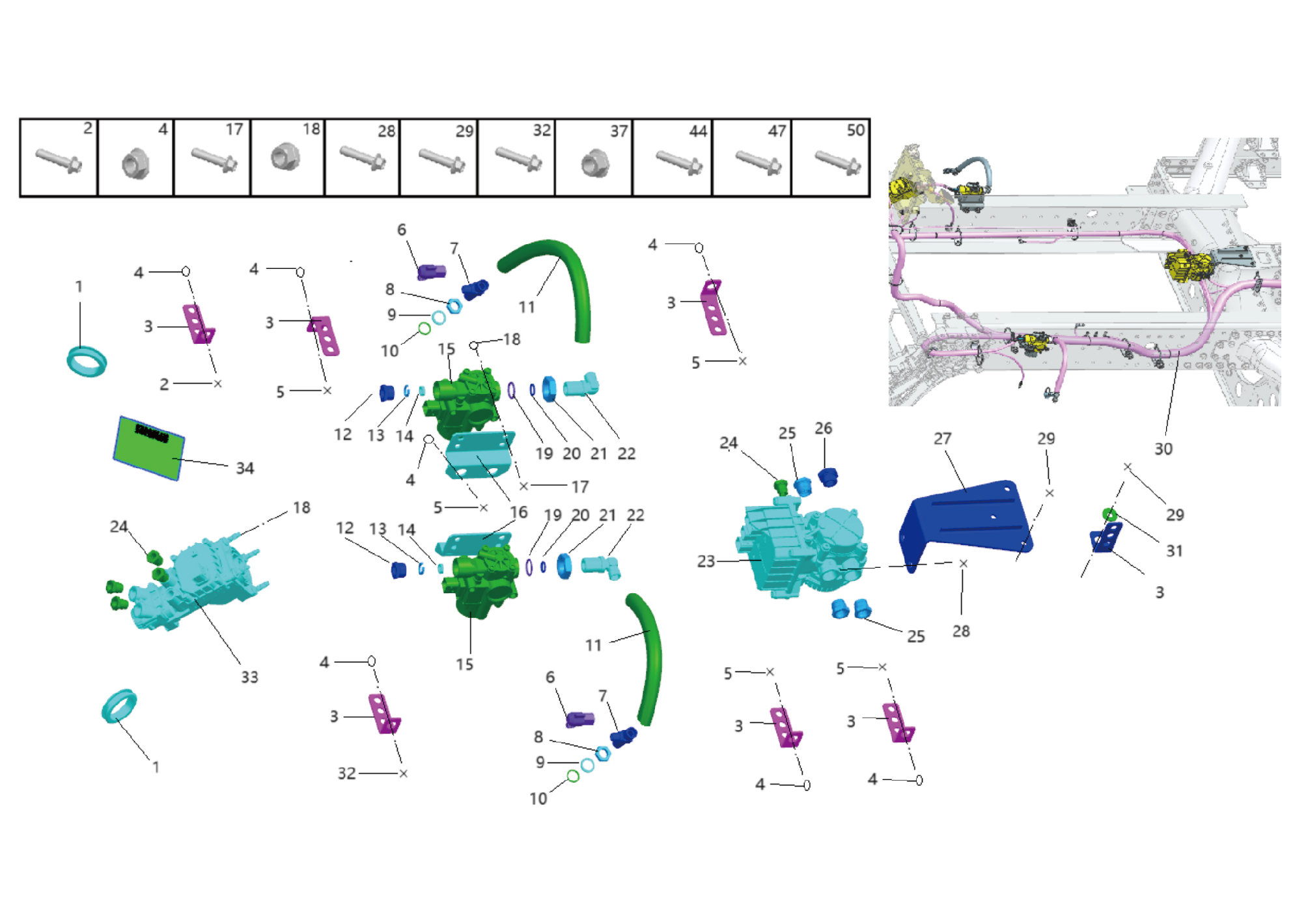

Figure p2047

8.15.2 مخطط التفكيك

8.15.2.1 مخطط التفكيك

1. غمد المرور عبر الفتحة 20. حشية مانعة للتسرب 2. برغي شفة سداسي 21. صامولة رفيعة سداسية 3. حامل مجموعة الأسلاك 22. وصل منحني 4. صامولة قفل شفة سداسية_معدنية بالكامل 23. مجموعة منظم محور EBS 5. برغي شفة سداسي 24. مقعد صامولة NG8 6. موصل الاختبار 25. مقعد صامولة NG12 7. حشية مانعة للتسرب 26. القابس 8. صامولة رفيعة سداسية 27. حامل منظم محور EBS 9. حشية مانعة للتسرب 28. برغي شفة سداسي 10. حلقة O 29. برغي شفة سداسي 11. مجموعة خرطوم الفرامل 30. مجموعة حزمة الفرامل 12. مقعد صامولة NG12 31. غسالة كبيرة 13. حلقة القفل NG12 32. برغي شفة سداسي 14. غسالة NG12 33. مجموعة مرسل إشارة الفرامل 15. مجموعة صمام الملف اللولبي ABS 34. ملصق معايير نظام الفرامل 16. حامل صمام الملف اللولبي للمنظم 37. برغي شفة سداسي 17. برغي شفة سداسي 44. برغي شفة سداسي

18. صامولة قفل شفة سداسية_معدنية بالكامل 47. برغي شفة سداسي 19. حلقة O 50. برغي شفة سداسي

3. حامل مجموعة الأسلاك 28. برغي شفة سداسي 4. صامولة قفل شفة سداسية_معدنية بالكامل 47. برغي شفة سداسي 5. برغي شفة سداسي 48. حامل منظم محور EBS 12. مقعد صامولة NG12 49. مجموعة منظم محور EBS 13. حلقة القفل NG12 50. برغي شفة سداسي 14. غسالة NG12 51. حامل تثبيت الحزمة 24. مقعد صامولة NG8 52. مفتاح إنذار الضغط المنخفض 25. مقعد صامولة NG12

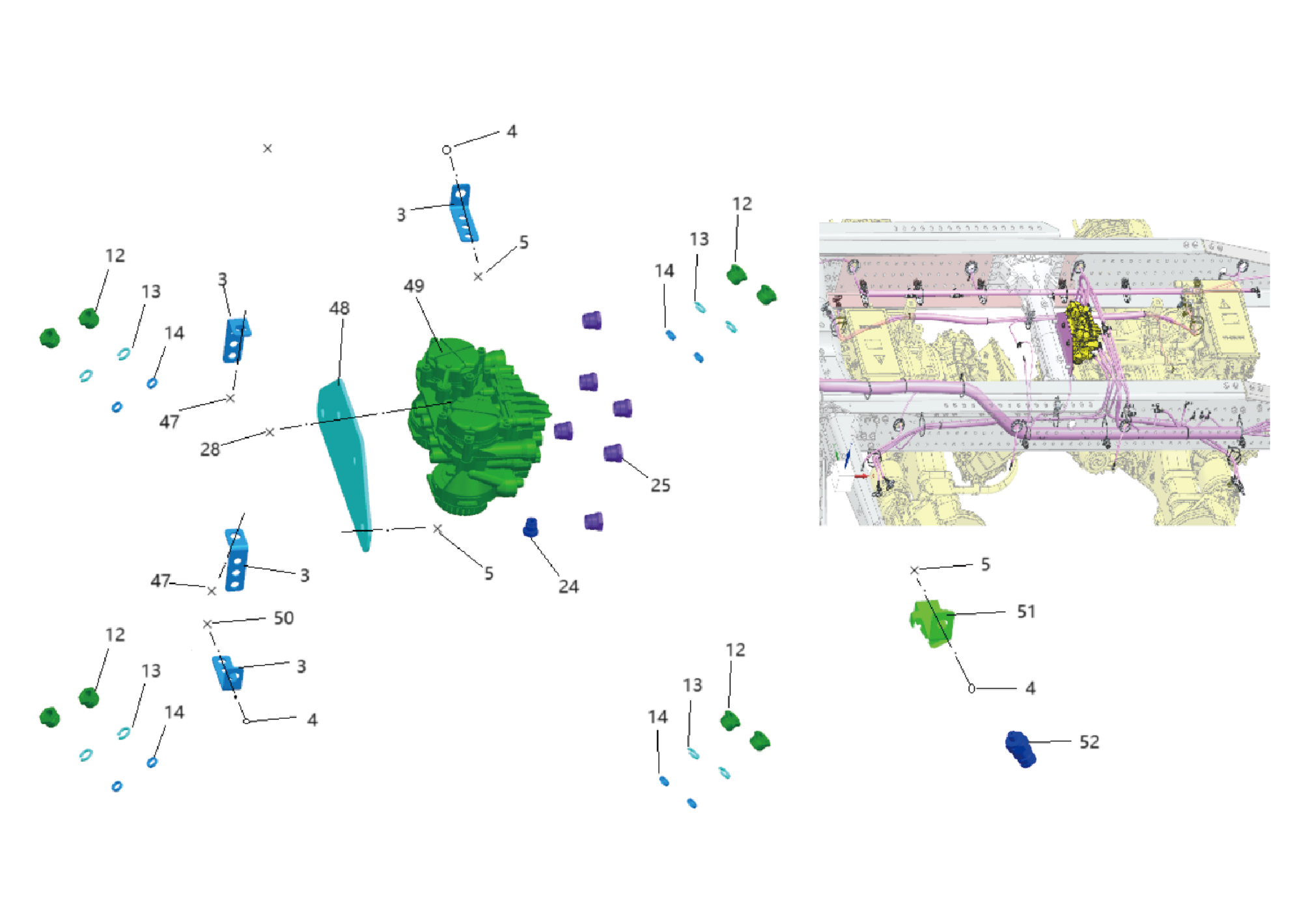

Figure p2049

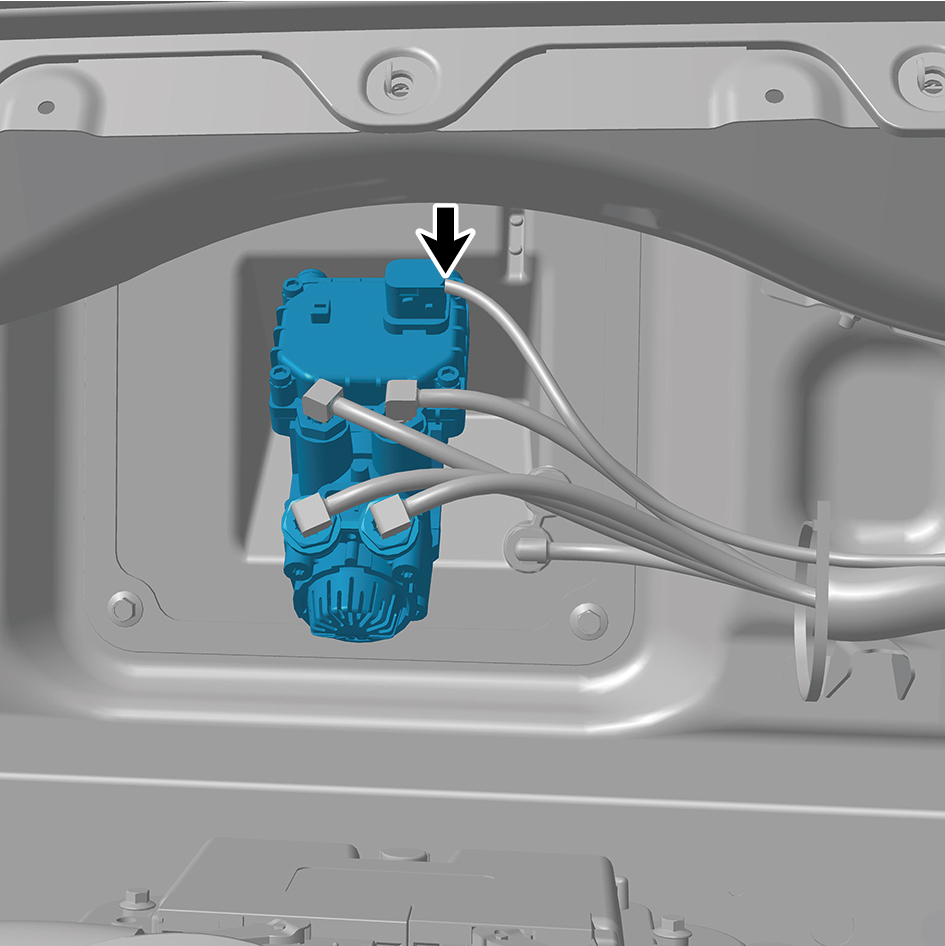

Figure p2050

8.15.3 التفكيك والتركيب

8.15.3.1 استبدال مجموعة مرسل إشارة الفرامل

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة الواقي العلوي للمفتاح المدمج. 5 أزل الواقي السفلي للمفتاح المدمج. 6 أزل مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 7 أزل مجموعة لوحة المفاتيح اليسرى. 8 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 9 أزل مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 10 أزل مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 11 أزل مجموعة لوحة المفاتيح اليمنى. 12 أزل مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 13 أزل مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 14 أزل مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 15 أزل مجموعة الواقي السفلي لعمود التوجيه. 16 افصل موصل أسلاك واحدًا لمجموعة مرسل إشارة الفرامل.

17 افصل 4 أنابيب هواء لمجموعة مرسل إشارة الفرامل. 18 أزل 4 صواميل تثبيت لمجموعة مرسل إشارة الفرامل. 19 أزل مجموعة مرسل إشارة الفرامل. إجراءات التركيب

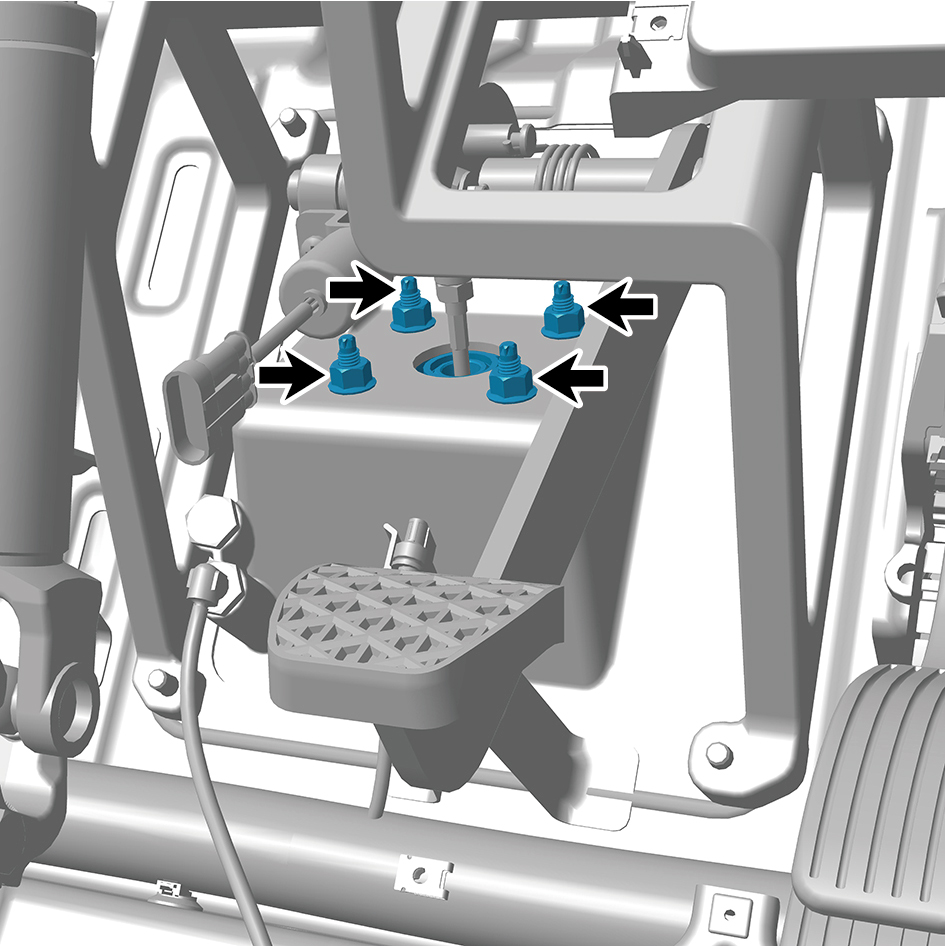

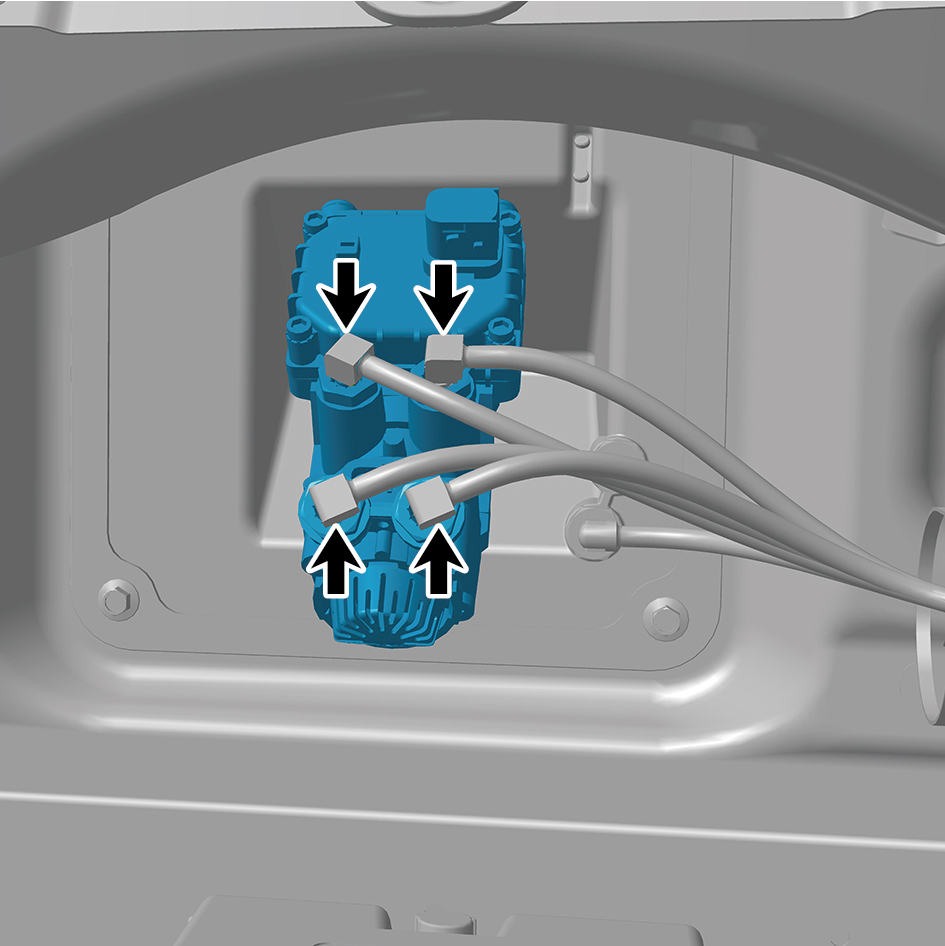

Figure p2051
Figure p2051

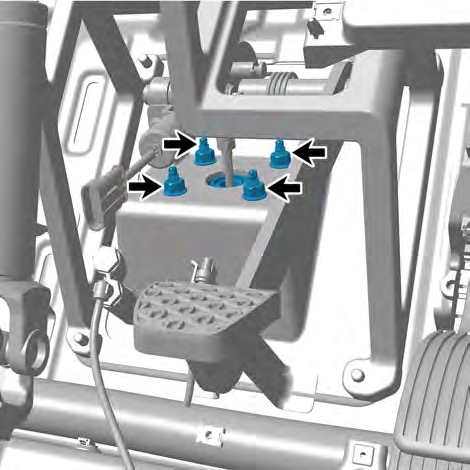

Figure p2052
Figure p2052
Figure p2052

1 انقل مجموعة مرسل إشارة الفرامل إلى موضع التركيب. 2 ثبّت 4 صواميل تثبيت لمجموعة مرسل إشارة الفرامل.

عزم الربط: 18.5 +/- 2 (ft lbs)

3 صِل 4 أنابيب هواء لمجموعة مرسل إشارة الفرامل. 4 صِل موصل أسلاك واحدًا لمجموعة مرسل إشارة الفرامل.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت مجموعة الواقي السفلي لعمود التوجيه. 6 ثبّت مجموعة لوحة الكسوة العلوية الأمامية اليمنى للوحة العدادات. 7 ثبّت مجموعة لوحة الكسوة السفلية الأمامية اليمنى للوحة العدادات. 8 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليمنى. 9 ثبّت مجموعة لوحة المفاتيح اليمنى. 10 ثبّت مجموعة لوحة الغطاء الأيمن للوصول في لوحة العدادات. 11 ثبّت مجموعة لوحة الكسوة الأمامية اليسرى للوحة العدادات. 12 ثبّت مجموعة لوحة الكسوة السفلية للوحة المفاتيح اليسرى. 13 ثبّت مجموعة لوحة المفاتيح اليسرى. 14 ثبّت مجموعة لوحة الغطاء الأيسر للوصول في لوحة العدادات. 15 ثبّت الواقي السفلي للمفتاح المدمج. 16 ثبّت مجموعة الواقي العلوي للمفتاح المدمج. 17 صِل الكابل السالب للبطارية. 18 أغلق لوحة الغطاء الأمامي القابل للطي. 19 أغلق الباب.

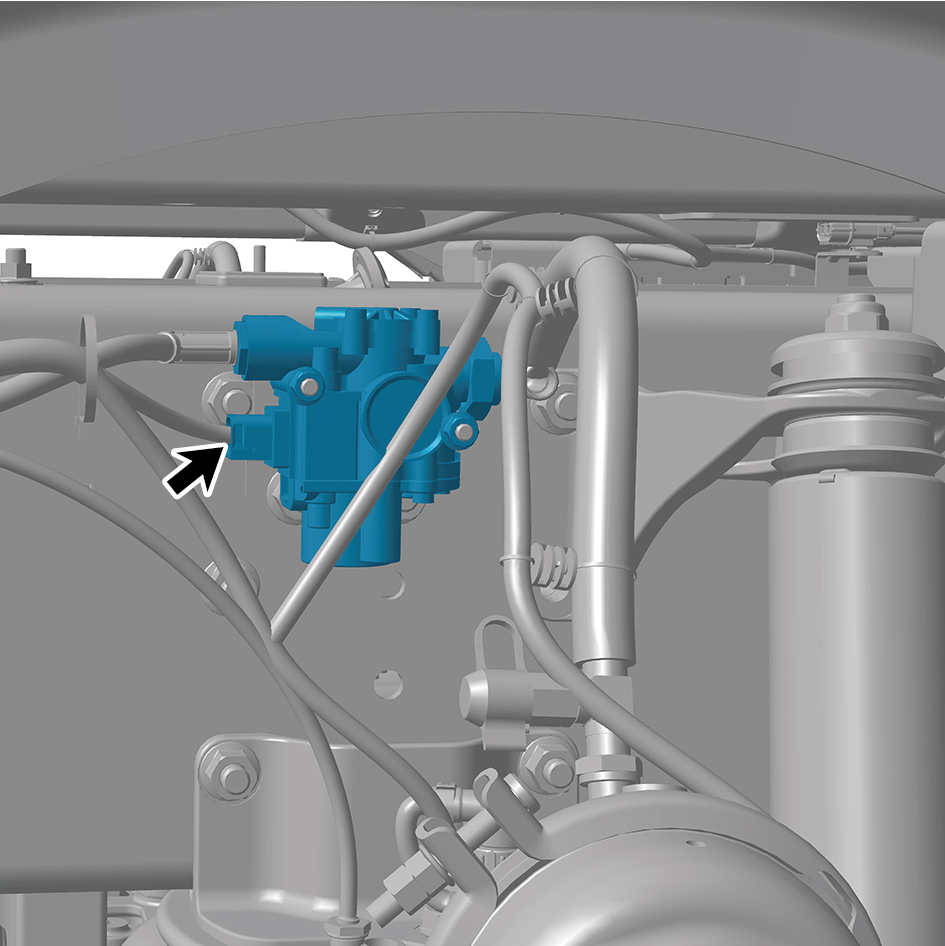

Figure p2053

8.15.3.2 استبدال مجموعة صمام الملف اللولبي ABS

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 افصل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي ABS.

6 افصل أنبوبي هواء لمجموعة صمام الملف اللولبي ABS. 7 أزل صامولتي تثبيت لمجموعة صمام الملف اللولبي ABS. 8 أزل مجموعة صمام الملف اللولبي ABS. إجراءات التركيب

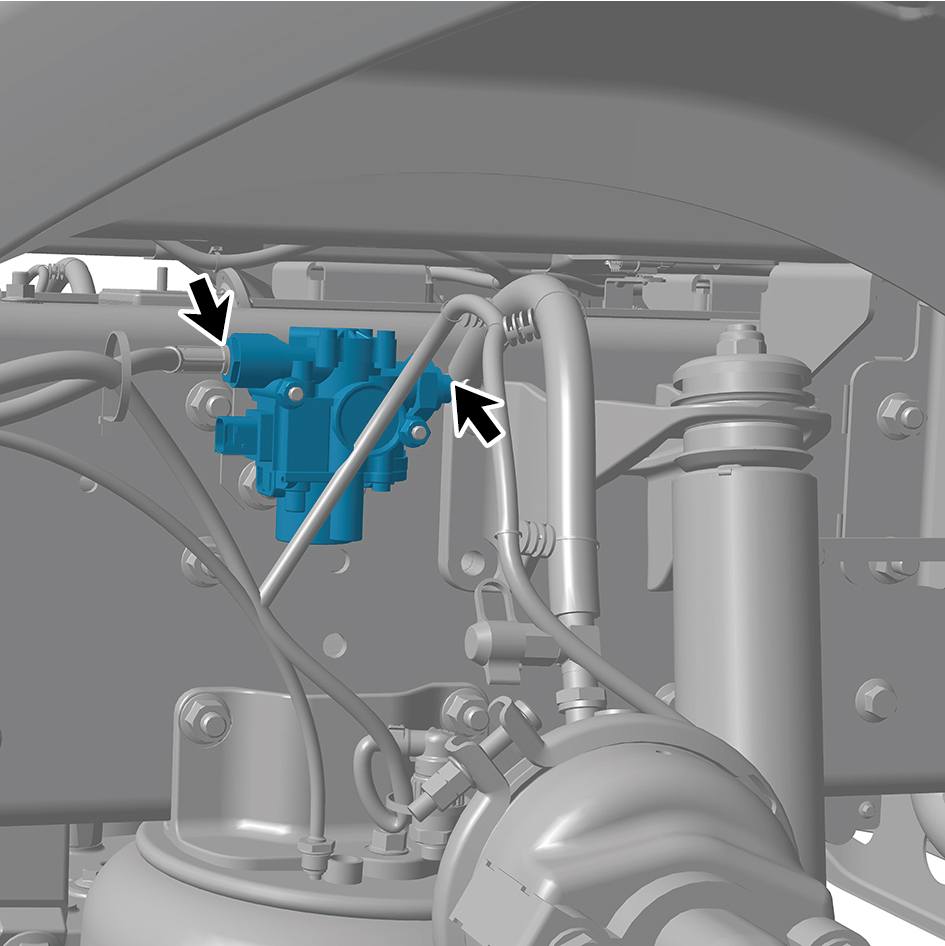

Figure p2054

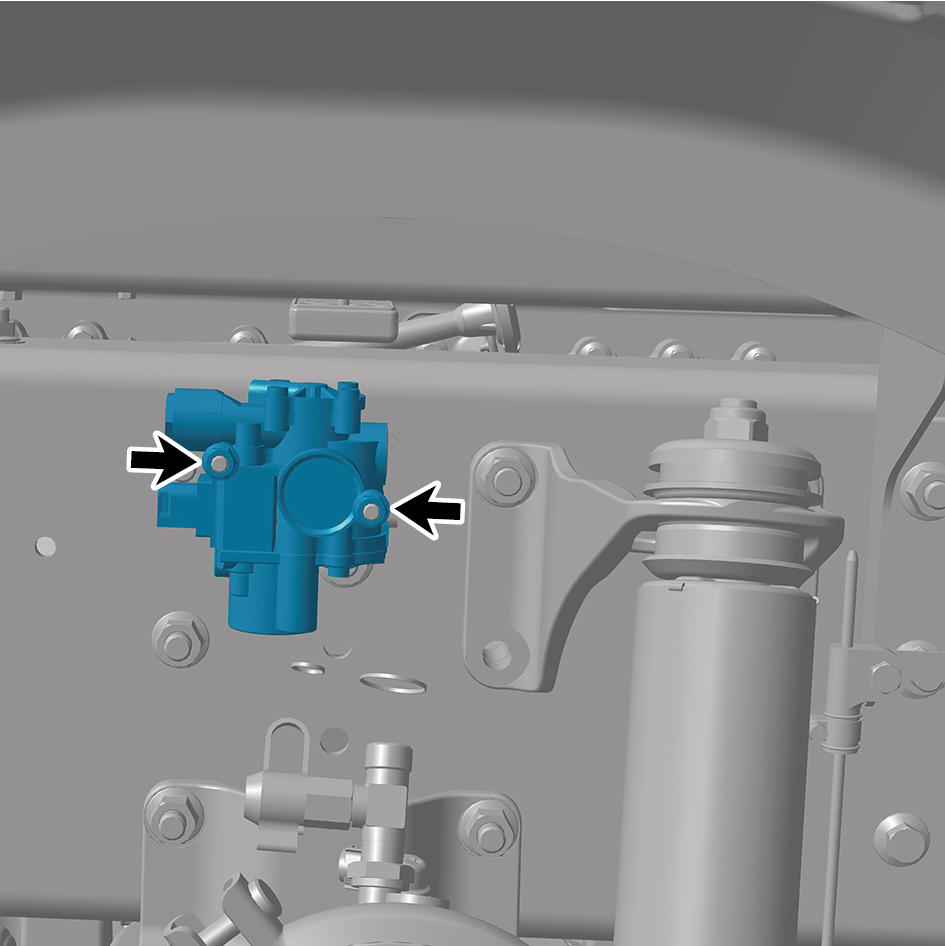

Figure p2054

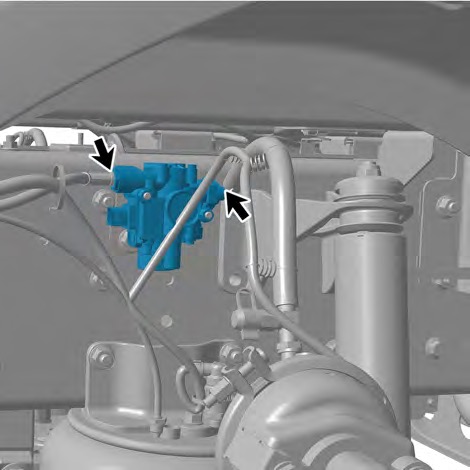

Figure p2055
Figure p2055
Figure p2055

1 انقل مجموعة صمام الملف اللولبي ABS إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لمجموعة صمام الملف اللولبي ABS.

عزم الربط: 44 +/- 3.5 (ft lbs)

3 صِل أنبوبي هواء لمجموعة صمام الملف اللولبي ABS. 4 صِل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي ABS.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

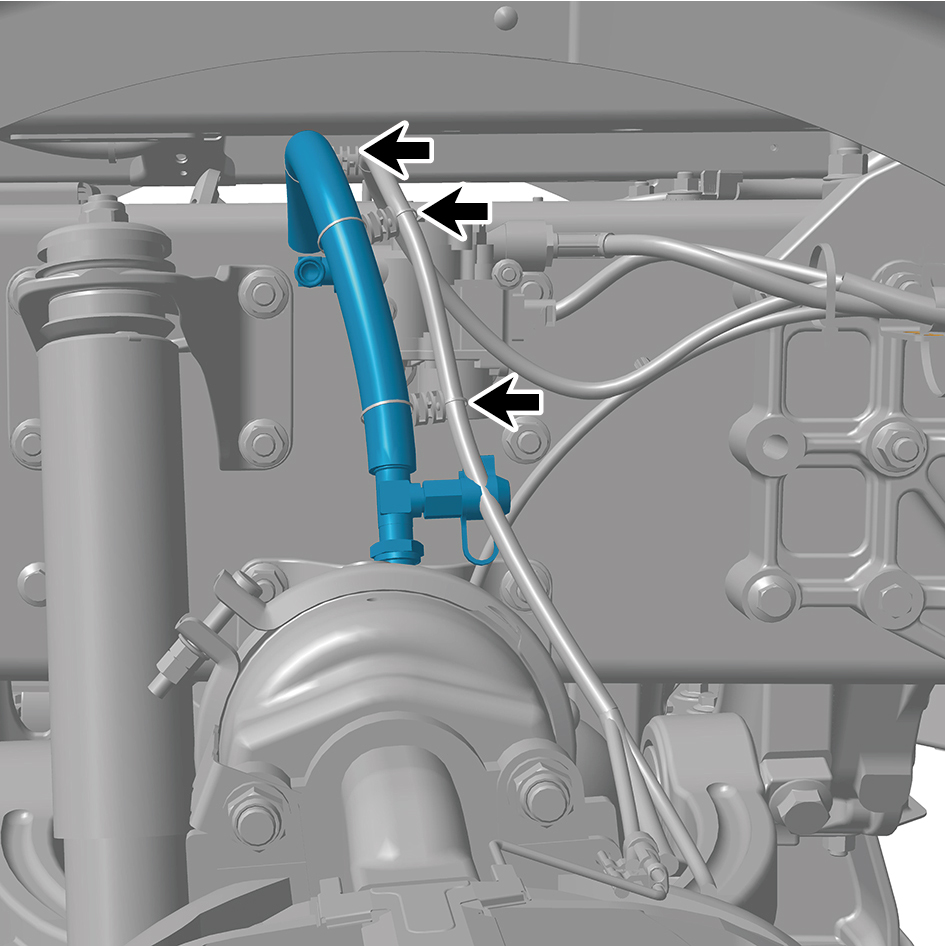

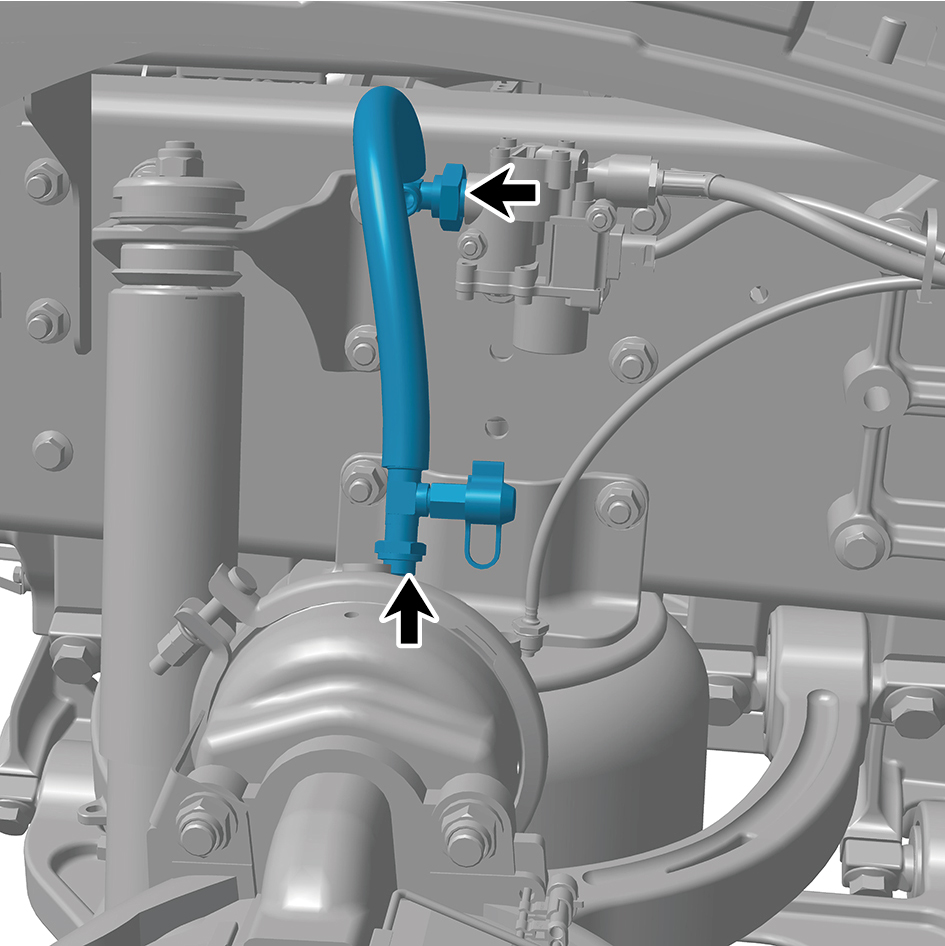

Figure p2056
Figure p2056

8.15.3.3 استبدال مجموعة خرطوم الفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افصل 3 أحزمة تثبيت أسلاك لمجموعة خرطوم الفرامل. 3 أزل وصلي مجموعة خرطوم الفرامل. 4 أزل مجموعة خرطوم الفرامل. إجراءات التركيب

Figure p2057
Figure p2057

1 انقل مجموعة خرطوم الفرامل إلى موضع التركيب. 2 ثبّت وصلي مجموعة خرطوم الفرامل. 3 صِل 3 أحزمة تثبيت أسلاك لمجموعة خرطوم الفرامل.

8.15.3.4 استبدال مجموعة الوحدة أحادية القناة

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 أزل مجموعة الوحدة أحادية القناة مع الحامل.

6 افصل موصلي أسلاك لمجموعة الوحدة أحادية القناة. 7 افصل 4 أنابيب هواء لمجموعة الوحدة أحادية القناة.

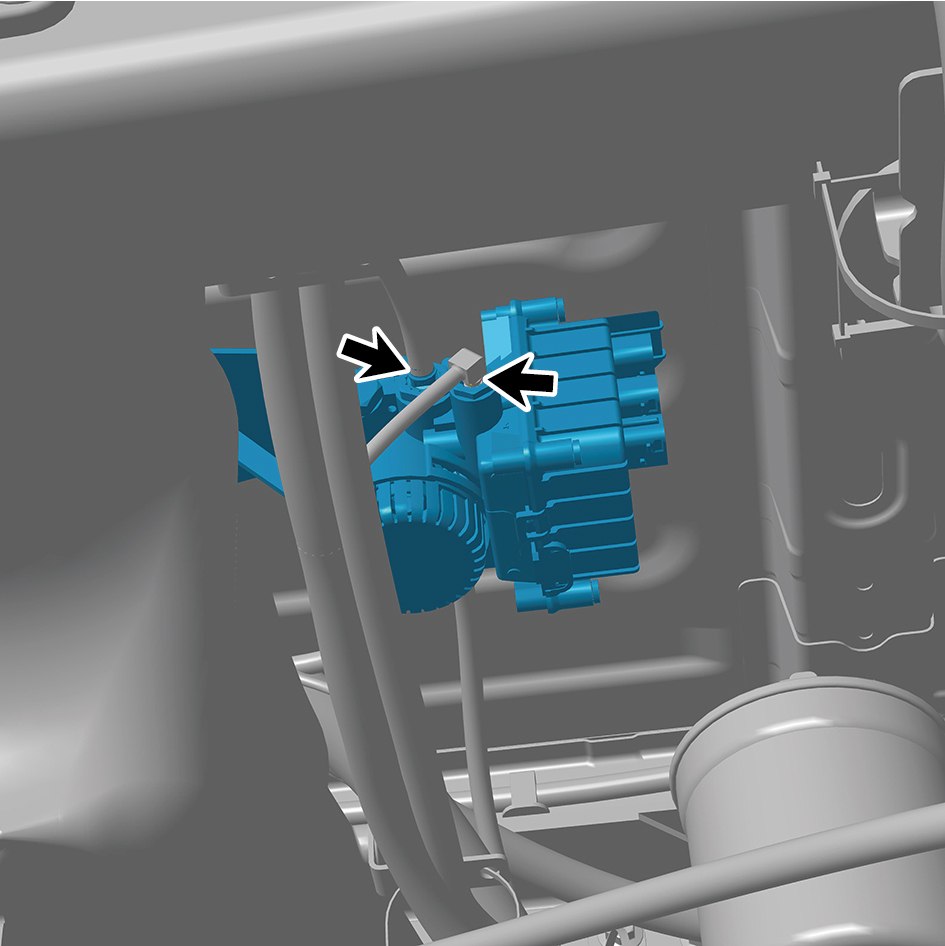

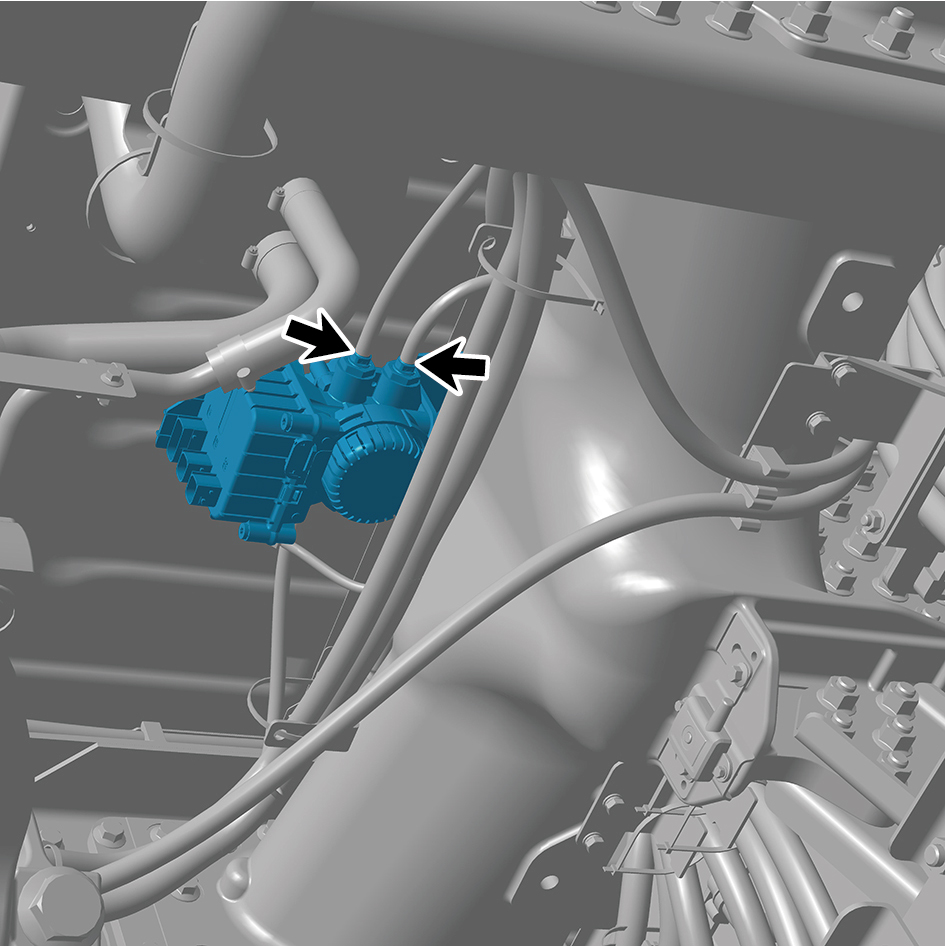

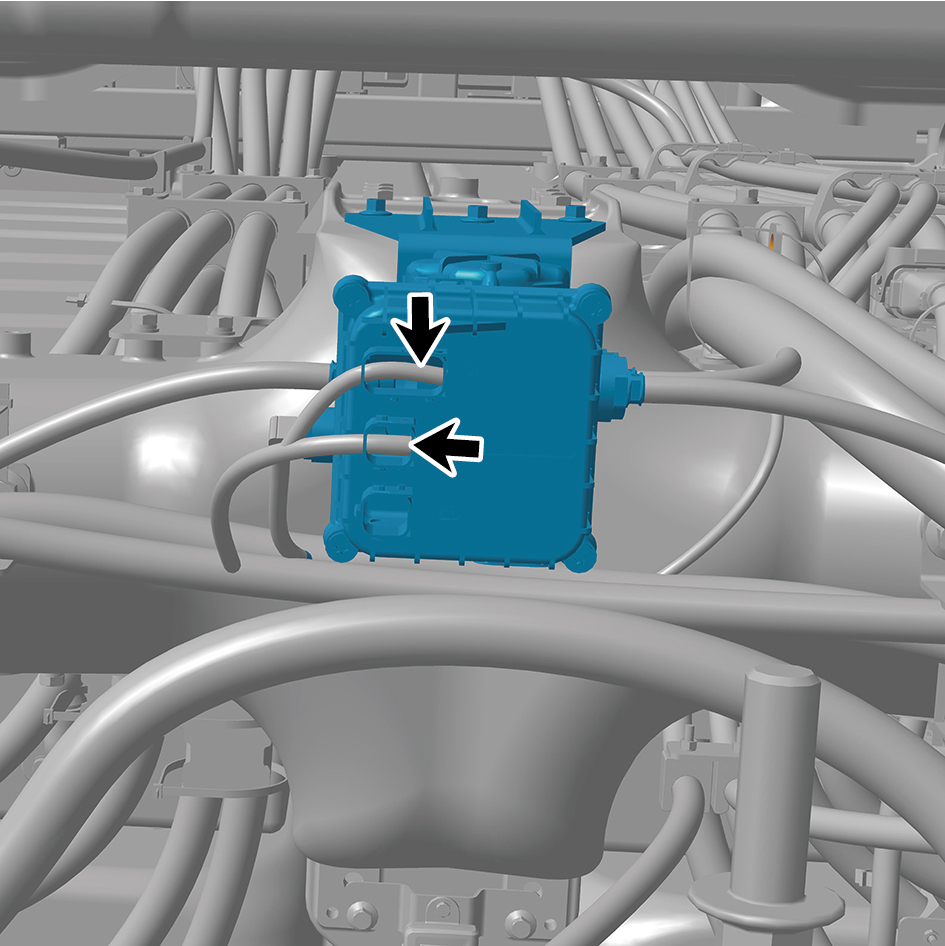

Figure p2058
Figure p2058
Figure p2058

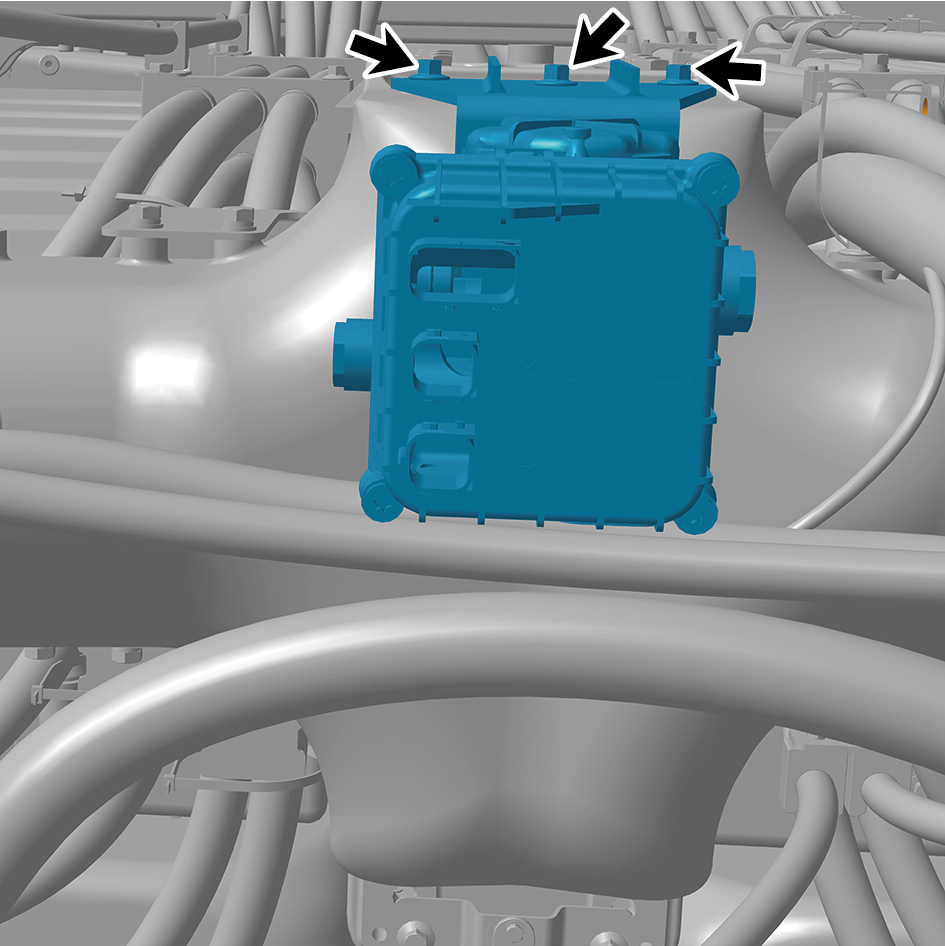

Figure p2059

8 أزل 3 براغي تثبيت لمجموعة الوحدة أحادية القناة. 9 أزل مجموعة الوحدة أحادية القناة. إجراءات التركيب 1 انقل مجموعة الوحدة أحادية القناة إلى موضع التركيب. 2 ثبّت 3 براغي تثبيت لمجموعة الوحدة أحادية القناة.

عزم الربط: 18.5 +/- 2 (ft lbs)
Figure p2059

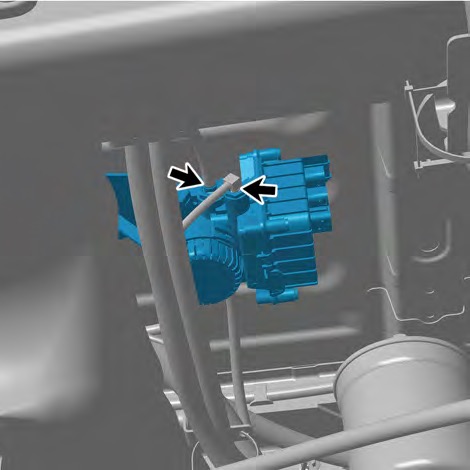

Figure p2060
Figure p2060

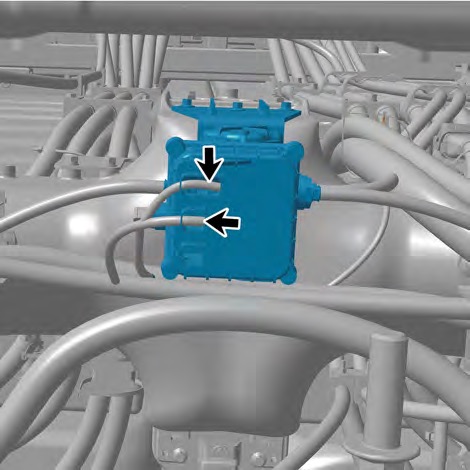

Figure p2060

3 صِل 4 أنابيب هواء لمجموعة الوحدة أحادية القناة. 4 صِل موصلي أسلاك لمجموعة الوحدة أحادية القناة.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت مجموعة الوحدة أحادية القناة مع الحامل. 6 صِل الكابل السالب للبطارية. 7 أغلق لوحة الغطاء الأمامي القابل للطي. 8 أغلق الباب.

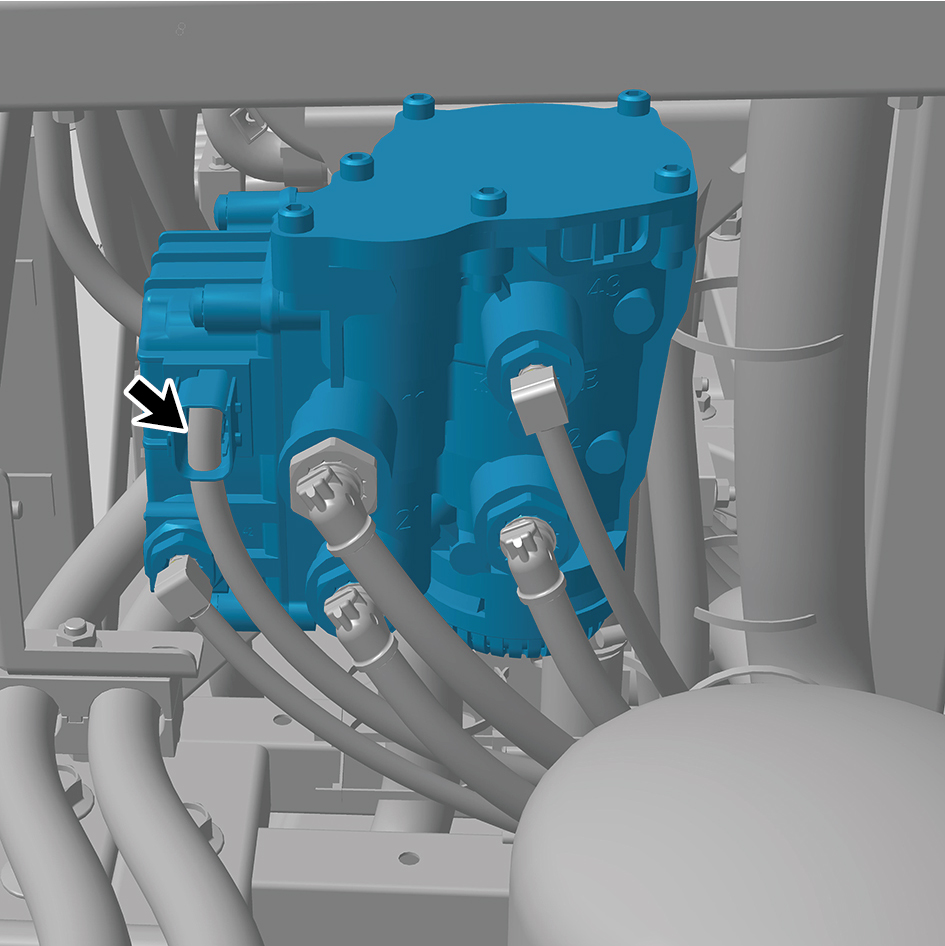

Figure p2061

8.15.3.5 استبدال مجموعة وحدة التحكم في المقطورة

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 6 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 8 افصل موصل أسلاك واحدًا لمجموعة وحدة التحكم في المقطورة.

9 افصل 5 أنابيب هواء لمجموعة وحدة التحكم في المقطورة. 10 أزل 3 صواميل تثبيت لمجموعة وحدة التحكم في المقطورة. 11 أزل مجموعة وحدة التحكم في المقطورة. إجراءات التركيب

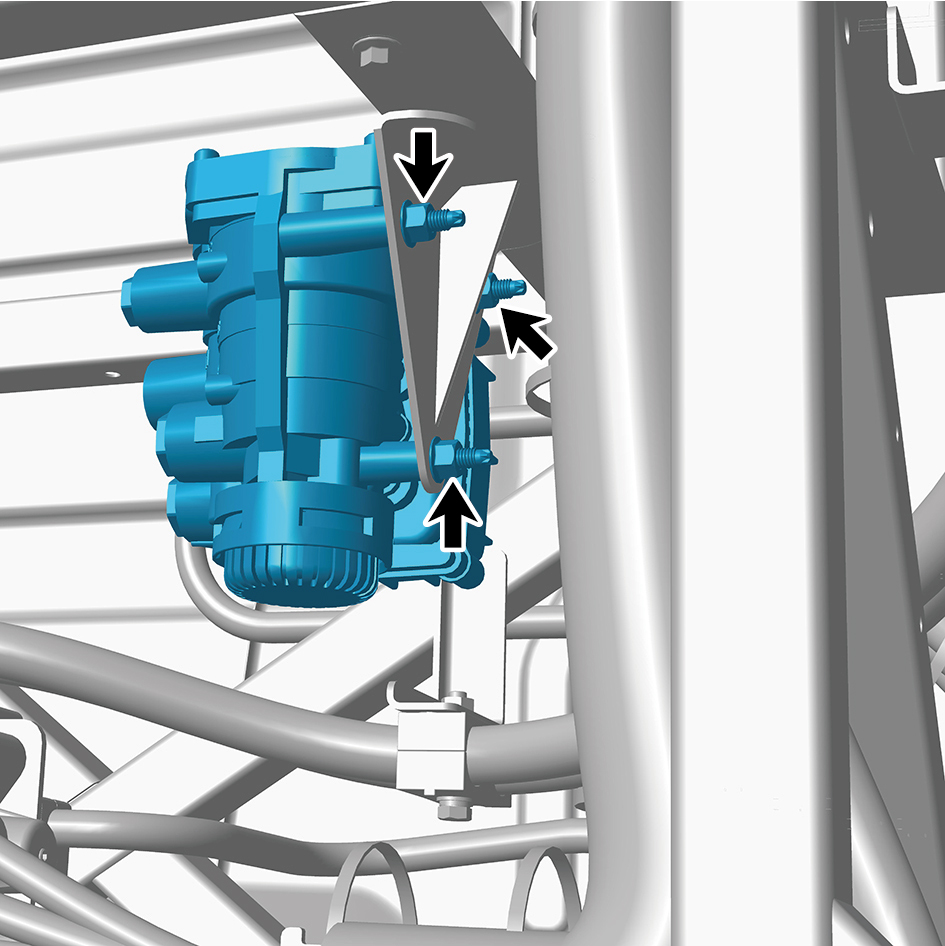

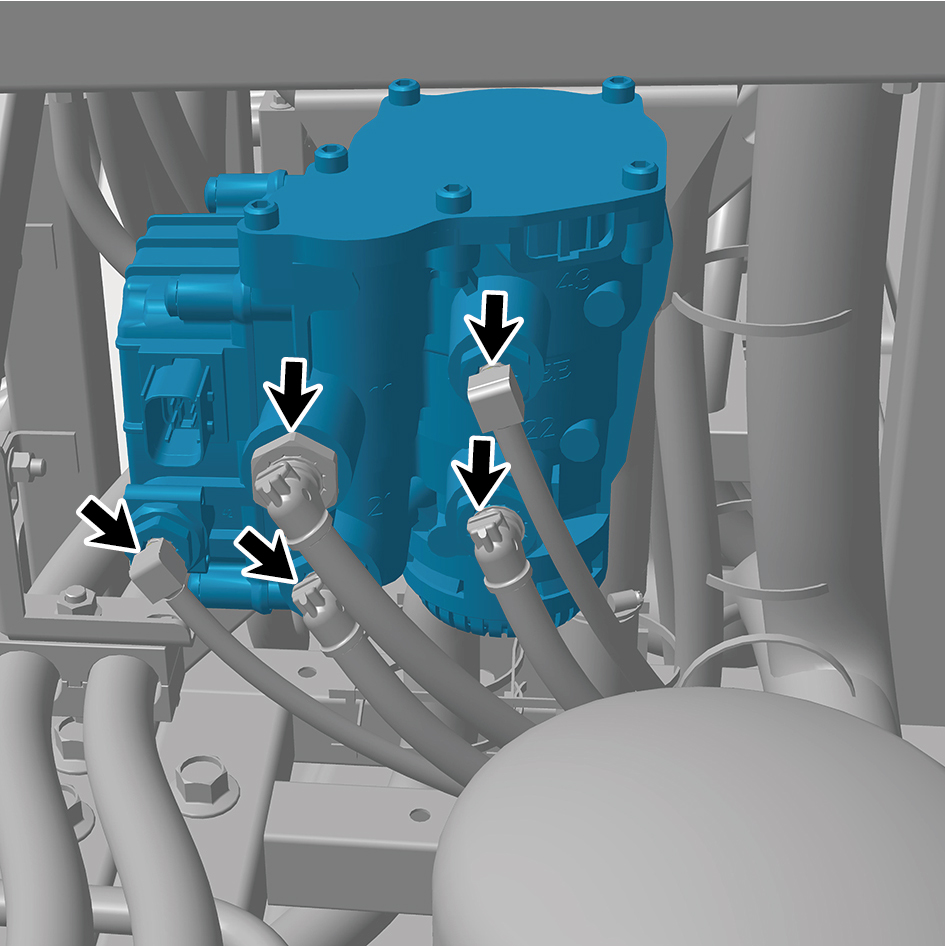

Figure p2062
Figure p2062

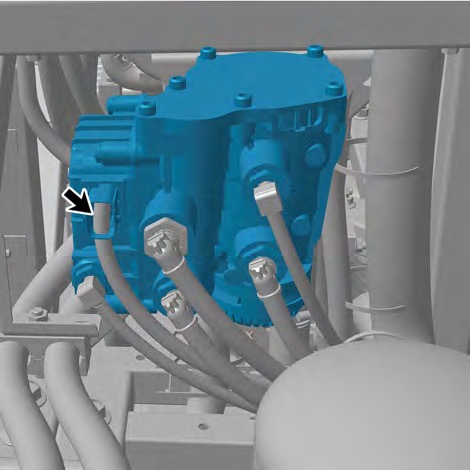

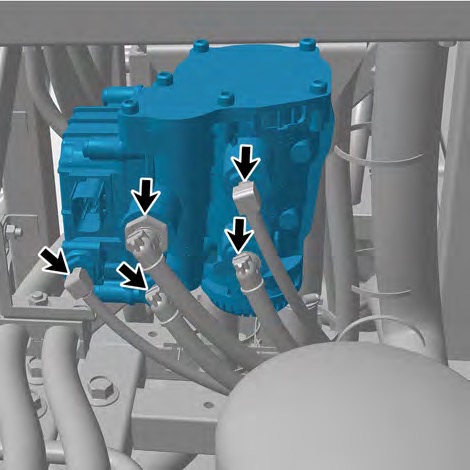

Figure p2063
Figure p2063
Figure p2063

1 انقل مجموعة وحدة التحكم في المقطورة إلى موضع التركيب. 2 ثبّت 3 صواميل تثبيت لمجموعة وحدة التحكم في المقطورة.

عزم الربط: 103 +/- 7.5 (ft lbs)

3 صِل 5 أنابيب هواء لمجموعة وحدة التحكم في المقطورة. 4 صِل موصل أسلاك واحدًا لمجموعة وحدة التحكم في المقطورة.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 6 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 8 صِل الكابل السالب للبطارية. 9 أغلق لوحة الغطاء الأمامي القابل للطي. 10 أغلق الباب.

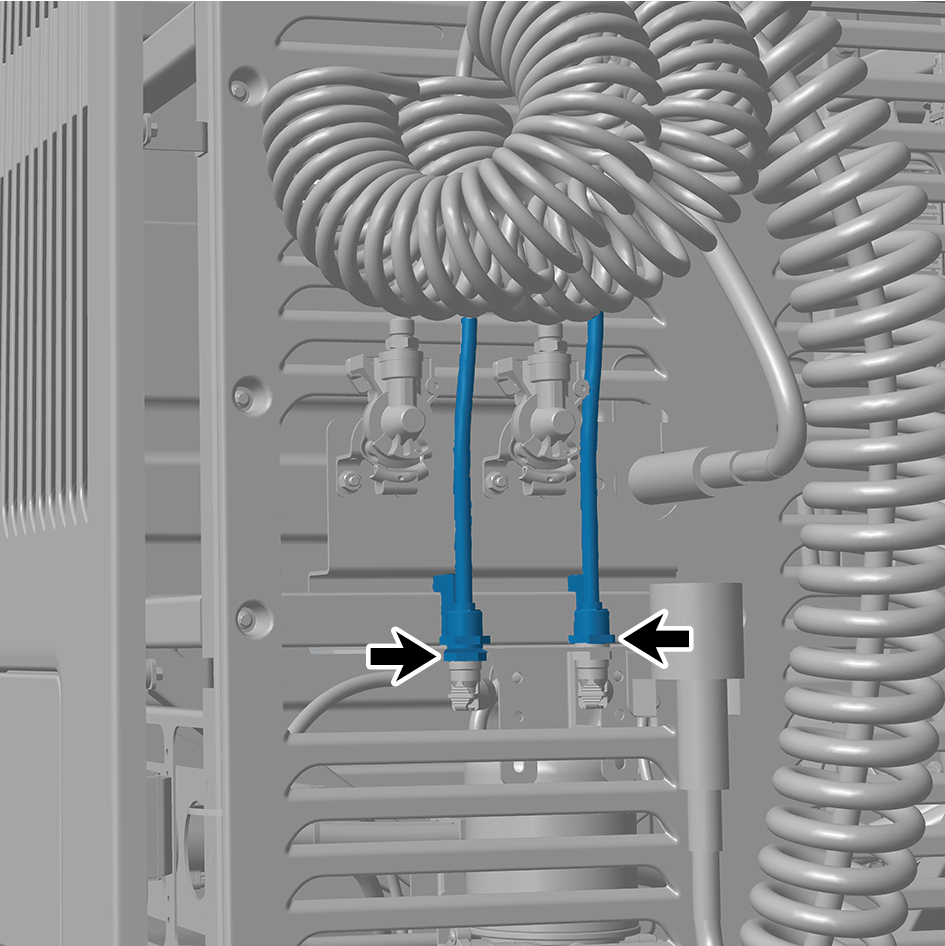

Figure p2064

8.15.3.6 استبدال مجموعة الأنبوب الحلزوني للفرامل

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افصل أنبوبي هواء لمجموعة الأنبوب الحلزوني للفرامل. 3 أزل مجموعة الأنبوب الحلزوني للفرامل. إجراءات التركيب

Figure p2065

1 انقل مجموعة الأنبوب الحلزوني للفرامل إلى موضع التركيب. 2 صِل أنبوبي هواء لمجموعة الأنبوب الحلزوني للفرامل.

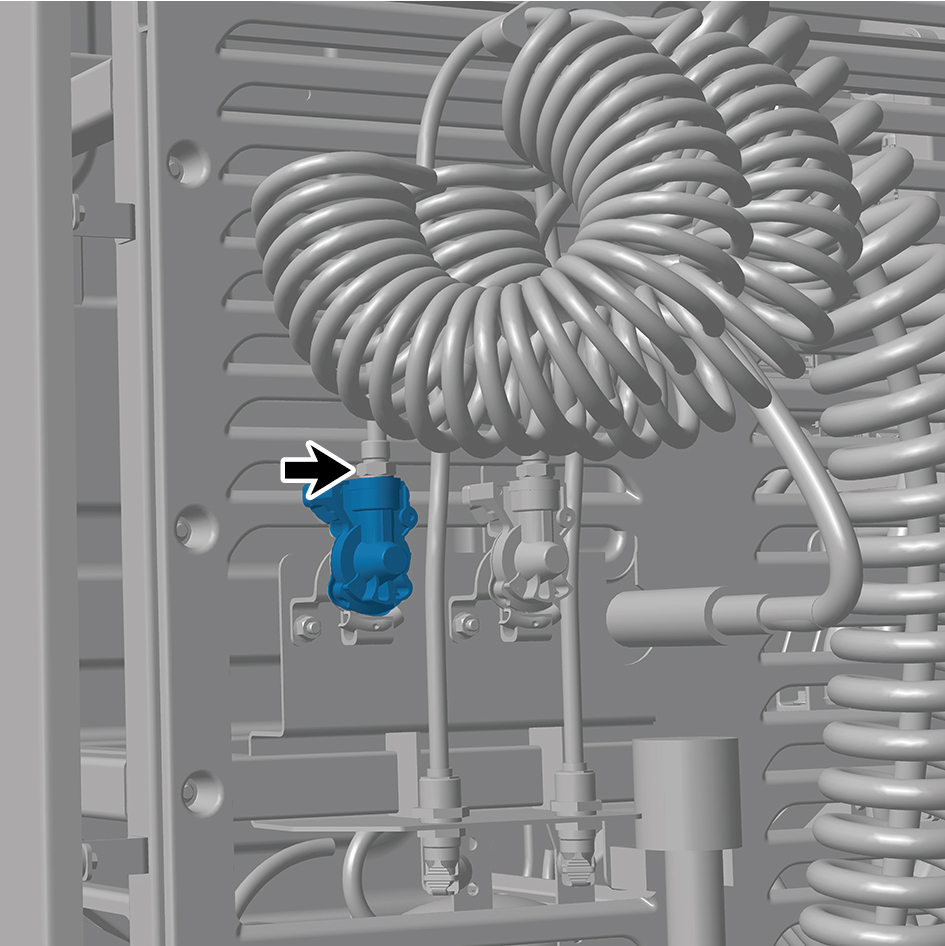

Figure p2065

8.15.3.7 استبدال مجموعة موصل المقطورة

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افصل أنبوب هواء واحدًا لمجموعة موصل المقطورة. 3 أزل مجموعة موصل المقطورة. إجراءات التركيب

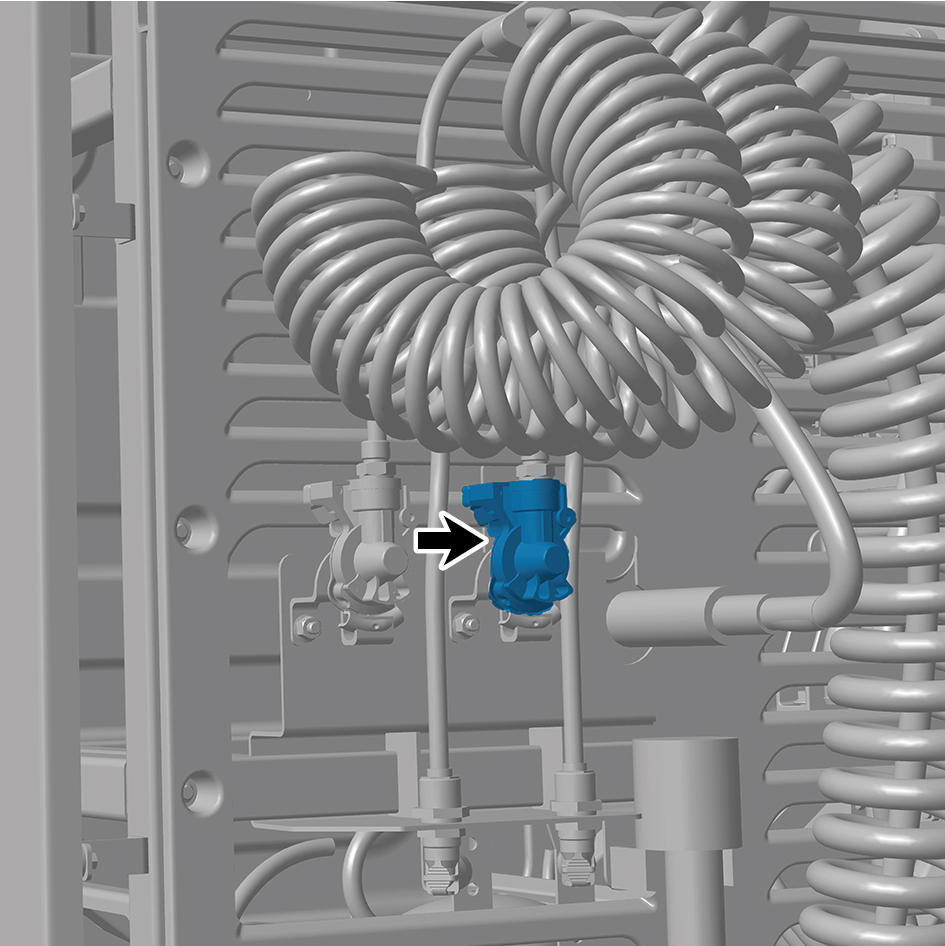

Figure p2066

1 انقل مجموعة موصل المقطورة إلى موضع التركيب. 2 صِل أنبوب هواء واحدًا لمجموعة موصل المقطورة.

Figure p2066

8.15.3.8 استبدال مجموعة موصل المقطورة (التحكم)

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افصل أنبوب هواء واحدًا لمجموعة موصل المقطورة (التحكم). 3 أزل مجموعة موصل المقطورة (التحكم). إجراءات التركيب

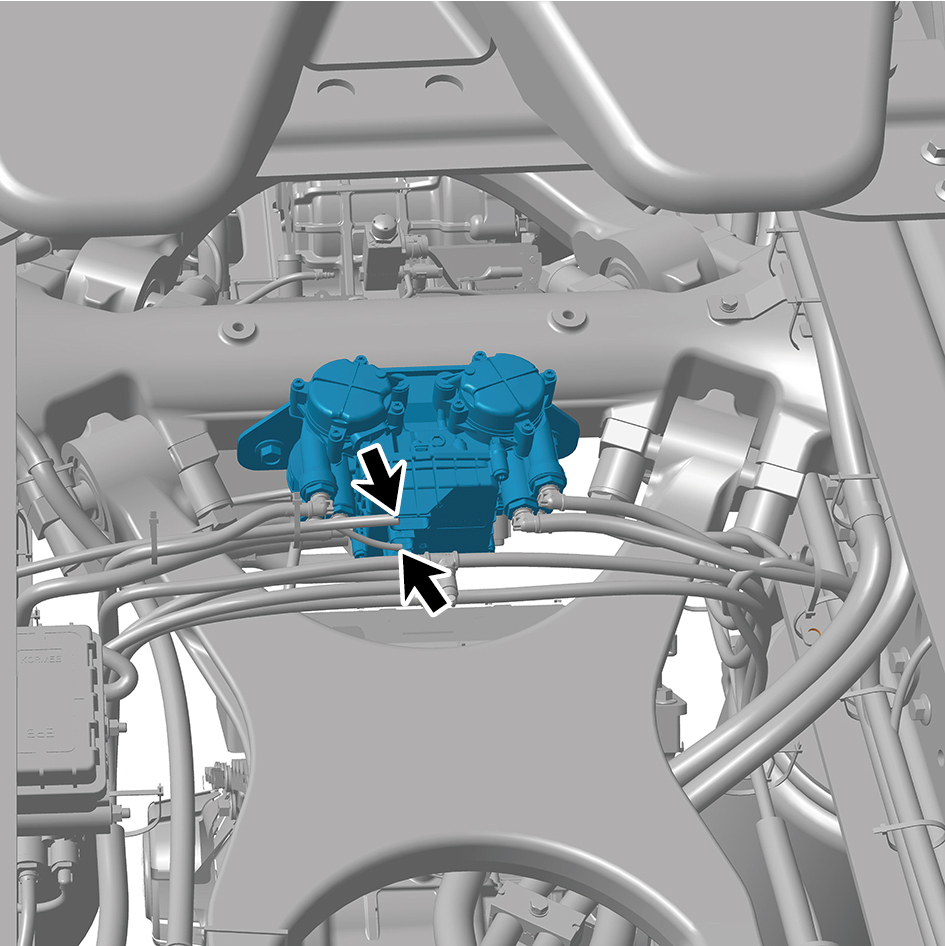

Figure p2067

1 انقل مجموعة موصل المقطورة (التحكم) إلى موضع التركيب. 2 صِل أنبوب هواء واحدًا لمجموعة موصل المقطورة (التحكم).

Figure p2067

8.15.3.9 استبدال مجموعة الوحدة ثنائية القناة

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 افصل موصلي أسلاك لمجموعة الوحدة ثنائية القناة.

6 افصل 7 أنابيب هواء لمجموعة الوحدة ثنائية القناة. 7 أزل برغيي تثبيت لمجموعة الوحدة ثنائية القناة. 8 أزل مجموعة الوحدة ثنائية القناة.

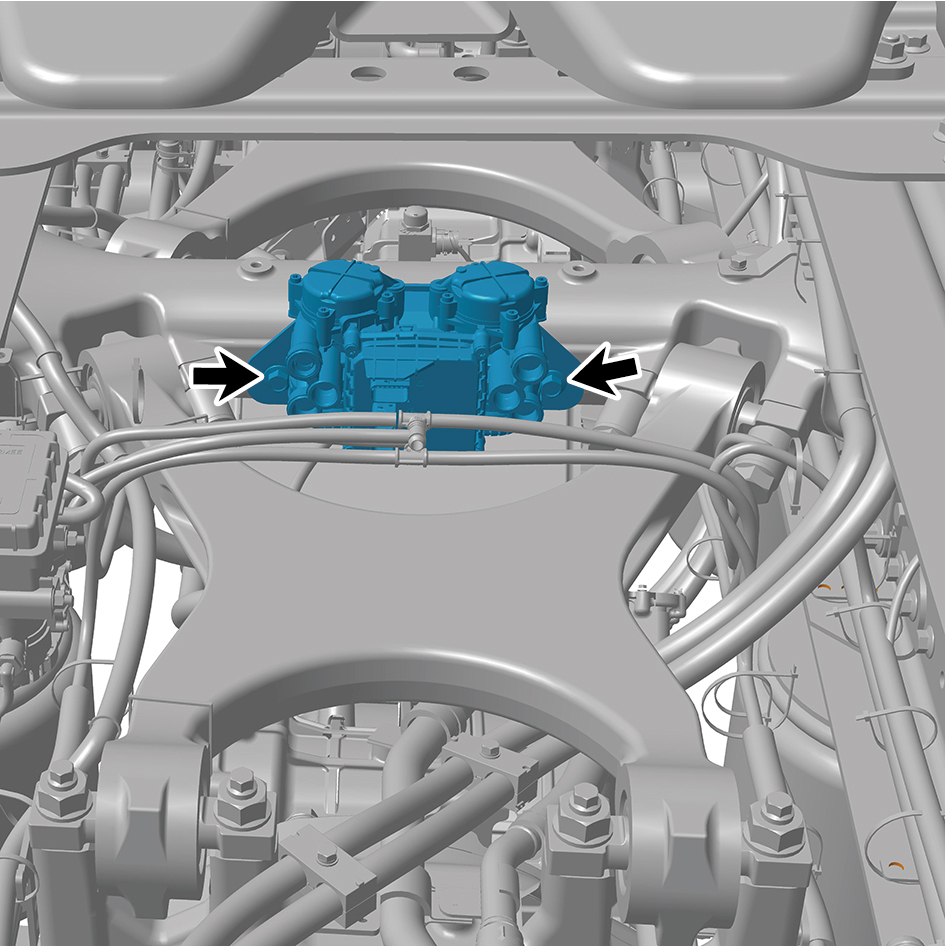

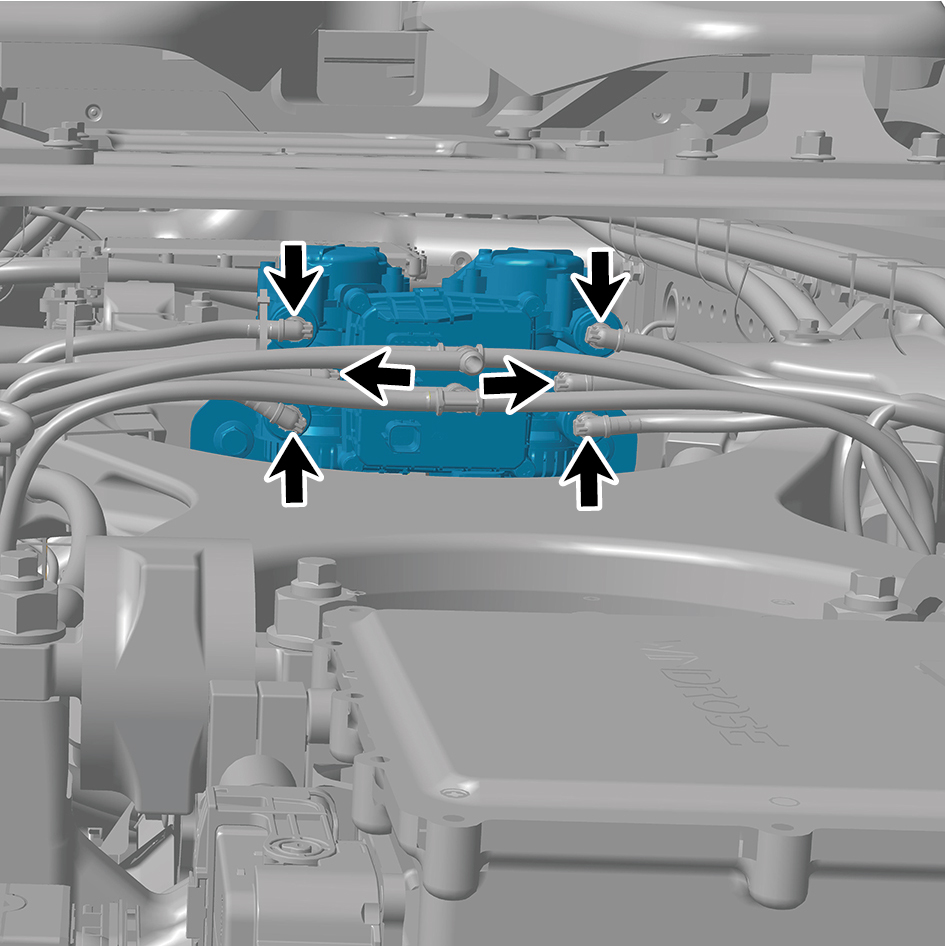

Figure p2068

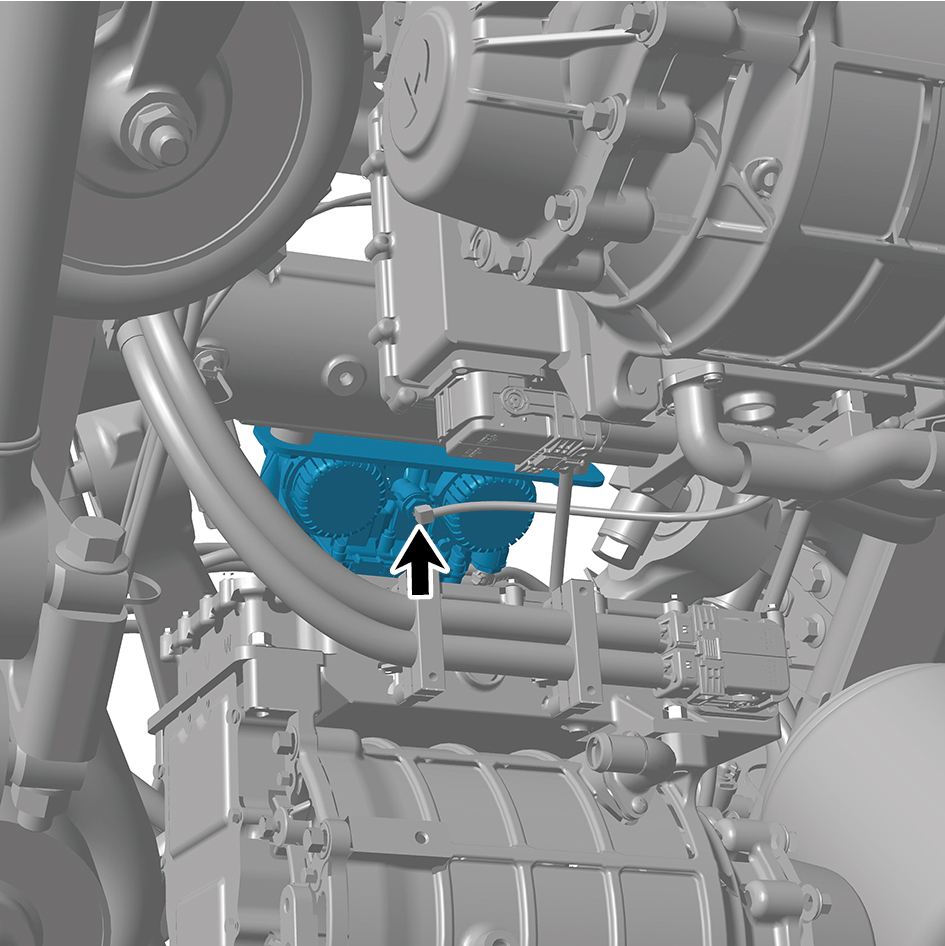

Figure p2068
Figure p2068

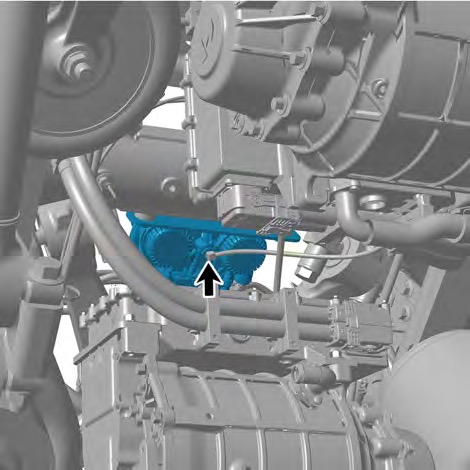

Figure p2069
Figure p2069

إجراءات التركيب 1 انقل مجموعة الوحدة ثنائية القناة إلى موضع التركيب. 2 ثبّت برغيي تثبيت لمجموعة الوحدة ثنائية القناة.

عزم الربط: 70 +/- 3.5 (ft lbs)

3 صِل 7 أنابيب هواء لمجموعة الوحدة ثنائية القناة.

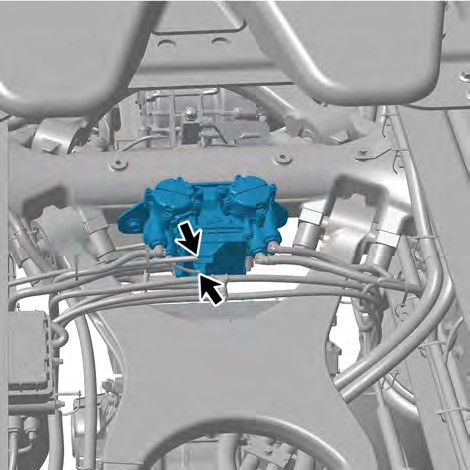

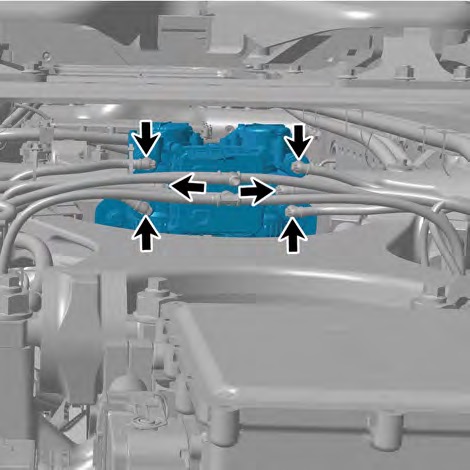

Figure p2070
Figure p2070

4 صِل موصلي أسلاك لمجموعة الوحدة ثنائية القناة.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

8.15.3.10 استبدال مفتاح إنذار الضغط المنخفض

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

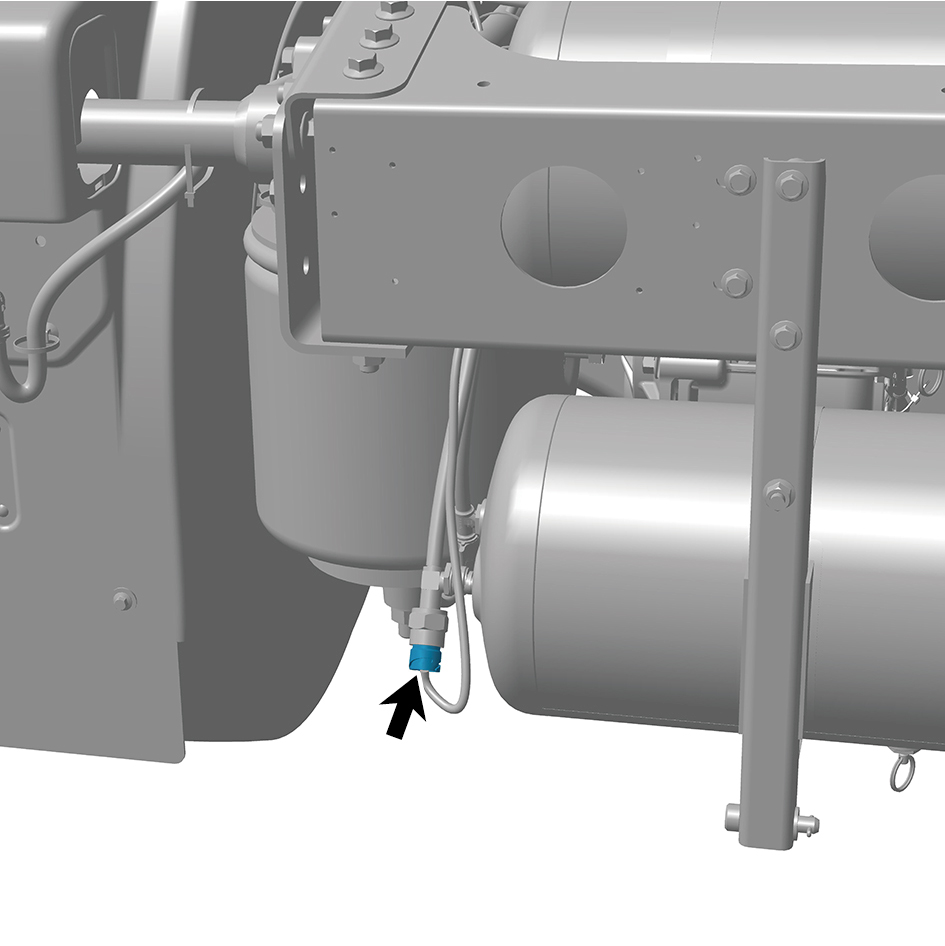

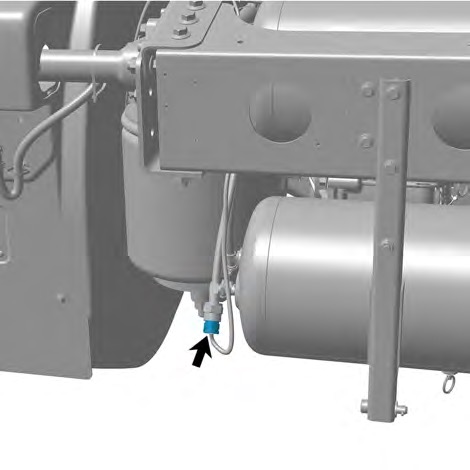

Figure p2071

4 افصل موصل أسلاك واحدًا لمفتاح إنذار الضغط المنخفض. 5 أزل مفتاح إنذار الضغط المنخفض. إجراءات التركيب 1 انقل مفتاح إنذار الضغط المنخفض إلى موضع التركيب. 2 صِل موصل أسلاك واحدًا لمفتاح إنذار الضغط المنخفض.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

3 صِل الكابل السالب للبطارية. 4 أغلق لوحة الغطاء الأمامي القابل للطي. 5 أغلق الباب.

Figure p2071

8.15.3.11 استبدال مستشعر الضغط

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 افصل موصل أسلاك واحدًا لمستشعر الضغط. 5 أزل مستشعر الضغط. إجراءات التركيب 1 انقل مستشعر الضغط إلى موضع التركيب. 2 صِل موصل أسلاك واحدًا لمستشعر الضغط.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».
Figure p2106
Figure p2106

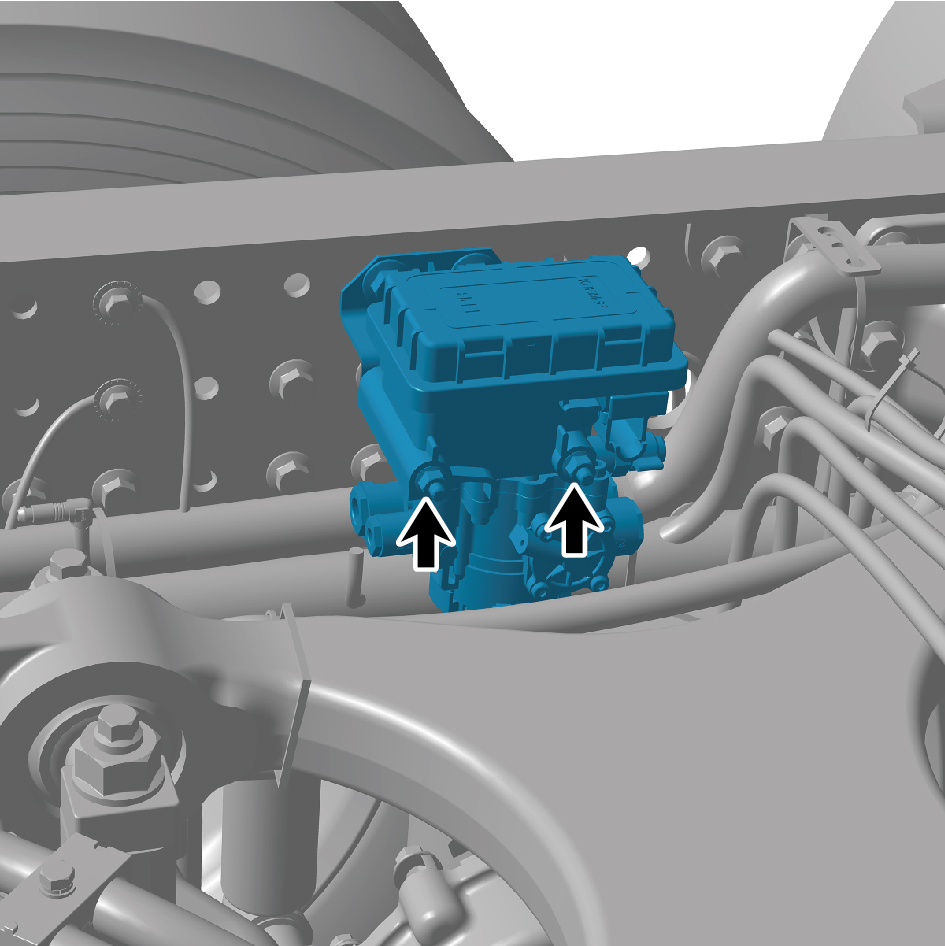

Figure p2105

3 صِل الكابل السالب للبطارية. 4 أغلق لوحة الغطاء الأمامي القابل للطي. 5 أغلق الباب.

مواصفات أدوات التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط مجموعة صمام الملف اللولبي للركن بمجموعة الإطارM14103 +/- 7.5 (ft lbs)
برغي التثبيت الذي يربط مجموعة صمام الملف اللولبي للركن بحامل صمام الملف اللولبي للركنM818.5 +/- 2 (ft lbs)
مقعد صامولة NG8 على واجهة مجموعة صمام الملف اللولبي للركنM167.5 - 12 (ft lbs)
مقعد صامولة NG12 على واجهة مجموعة صمام الملف اللولبي للركنM227.5 - 12 (ft lbs)

8.16 جهاز التحكم في فرملة الركن3508· 1g

8.16.1 المواصفات

8.16.1.1 مواصفات أدوات التثبيت

Figure p2074

8.16.2 مخطط التفكيك

8.16.2.1 مخطط التفكيك

1. مجموعة صمام الملف اللولبي للركن 8. مقعد صامولة NG12 2. حامل صمام الملف اللولبي للركن 9. صامولة قفل شفة سداسية_معدنية بالكامل 3. غسالة NG8 10. برغي شفة سداسي 4. حلقة القفل NG8 11. القابس 5. مقعد صامولة NG8 12. برغي شفة سداسي 6. غسالة NG12 13. صامولة قفل شفة سداسية_معدنية بالكامل 7. حلقة القفل NG12

8.16.3 مخطط النظام التخطيطي

8.16.3.1 مخطط الدائرة الكهربائية

EPB الجرار EPB المقطورة

SPN,FMIوصف الخطأطريقة الاستبعاد
13138,3جهد إمداد طاقة ON مرتفع جدًا (أكبر من 32 فولت)راجع عطل طاقة EPB
13138,4جهد إمداد طاقة ON منخفض جدًا (أقل من 16 فولت)
13138,5صمام مجموعة وحدة EPB مقطوع الطاقة (يعمل بالطاقة بشكل طبيعي)
15186,3جهد الصمام الرئيسي أعلى من 32 فولت
15186,4جهد الصمام الرئيسي أقل من 16 فولت
15186,5الصمام الرئيسي مفصول
13650,5صمام الاستعداد مفصول
14418,3ON إمداد الطاقة مرتفع جدًا
14418,4ON إمداد الطاقة منخفض جدًا
13650,3إمداد الطاقة لصمام الاستعداد مرتفع جدًا
13650,4إمداد الطاقة لصمام الاستعداد منخفض جدًا
193,9فقدان حزم CAN أو تأخيرها. الإجراءراجع عطل اتصال EPB
4289,5كابل CAN مفصول
22465,19انقطاع ناقل CAN للمركبة بأكملها
19393,9فقدان رسالة AutoDrive_ADCU
19393,19خطأ فحص AutoDrive_ADCU
19393,8خطأ عداد AutoDrive_ADCU
19649,9فقدان رسالة AutoDrive_rADCU

8.16.4 معلومات التشخيص والخطوات

8.16.4.1 وصف التشخيص

قبل تشخيص عطل جهاز التحكم في فرملة الركن، من المهم فهم والتعرف على مبدأ عمل جهاز التحكم في فرملة الركن قبل بدء تشخيص النظام. سيساعد هذا في تحديد خطوات تشخيص الأعطال الصحيحة عند حدوث عطل، والأهم من ذلك، سيساعد في تحديد أن الحالة التي وصفها العميل تنتمي إلى التشغيل الطبيعي. يجب أن يبدأ أي تشخيص لأعطال جهاز التحكم في فرملة الركن بالفحص الروتيني، لتوجيه موظفي الصيانة لاتخاذ الخطوة المنطقية التالية لتشخيص العطل. إن فهم عملية التشخيص واستخدامها بشكل صحيح يمكن أن يقلل

وقت التشخيص ويتجنب سوء تقدير الأجزاء المعطوبة. 8.16.4.2 الفحص الروتيني

• تحقق من الأجهزة الإضافية التي قد تؤثر على تشغيل نظام التحكم في فرملة الركن، مع التأكد من أن هذه الأجهزة لا تؤثر على تشغيل نظام التحكم في فرملة الركن.

• افحص مكونات النظام التي يسهل الوصول إليها أو المرئية للتأكد من عدم وجود تلف واضح أو عطل محتمل. 8.16.4.3 قائمة رموز الخطأ التشخيصية (SPN, FMI)

EPB

SPN,FMIوصف الخطأطريقة الاستبعاد
19649,19خطأ فحص AutoDrive_rADCU
19649,8خطأ عداد AutoDrive_rADCU
19137,9فقدان EPBC1_ADCU
19137,19خطأ فحص EPBC1_ADCU
19137,8عداد EPBC1_ADCU غير صحيح
20161,9فقدان EPBC1_rADCU
20161,19خطأ فحص EPBC1_rADCU
20161,8عداد EPBC1_rADCU غير صحيح
15811,9فقدان إشارة القابض
20417,2إشارة القابض غير صالحة
22721,19انقطاع ناقل CAN التكراري
195,9فقدان الحزم المطلوبة من قبل EPB في ناقل CAN التكراري الإجراء
14674,11جسم صمام مجموعة وحدة EPB معطوبراجع العطل الداخلي لـ EPB
13906,3صمام الملف اللولبي للفرملة المستقلة للمقطورة قصر إلى مصدر الطاقة
13906,6قصر دائرة صمام الملف اللولبي للفرملة المستقلة للمقطورة إلى الأرض
13906,5صمام الملف اللولبي للفرملة المستقلة للمقطورة مفصول
23122,4خرج مستشعر ضغط الركن غير طبيعي
23122,3خرج مستشعر ضغط الركن غير طبيعي
135250,2عطل مستشعر الميل
16722,3قصر دائرة الملف اللولبي للركن إلى مصدر الطاقة
16722,6قصر دائرة الملف اللولبي للركن إلى الأرض
16722,5صمام الملف اللولبي للركن مفصول
16978,3قصر دائرة صمام الملف اللولبي للتحرير إلى مصدر الطاقة
16978,6قصر دائرة صمام الملف اللولبي للتحرير إلى الأرض
16978,5صمام الملف اللولبي للتحرير مفصول
17234,3تكتشف المقطورة قصر دائرة صمام الملف اللولبي إلى مصدر الطاقة
17234,6تكتشف المقطورة قصر دائرة صمام الملف اللولبي إلى الأرض
SPN,FMIوصف الخطأطريقة الاستبعاد
17234,5صمام الملف اللولبي لاكتشاف المقطورة مفصول
21330,25فشلت وحدة التحكم الإلكترونية في قراءة الذاكرة
21330,24ذاكرة كتابة وحدة التحكم الإلكترونية معطوبة. الإجراء
12882,4لا يمكن لمرحل الصمام الرئيسي الكهربائي دفع الخرج
12626,4لا يمكن لمرحل الصمام الاحتياطي الكهربائي دفع الخرج
12882,3لا يمكن لمرحل الصمام الرئيسي الكهربائي قطع الخرج
12626,3لا يمكن لمرحل الصمام الاحتياطي الكهربائي قطع الخرج
34898,11نظام EPB معطوب بشكل خطير
14418,11مفتاح EPB معطوب. الإجراءراجع عطل مفتاح التحكم المركزي الأيمن - مفتاح الفرملة الإلكترونية
17794,3طرف التحرير للمفتاح مقصور
17794,6طرف التحرير للمفتاح مقصور إلى الأرض
17794,5طرف التحرير للمفتاح مفصول
18050,3قصر دائرة كهربائي لطرف الركن للمفتاح
18050,6قصر دائرة طرف الركن للمفتاح إلى الأرض
18050,5طرف الركن للمفتاح مفصول
18050,0الخطية في التبديل ليست متناسبة
18050,10تباطؤ بطاقة المفتاح
18050,2المفتاح مفقود
18306,5استثناء في إمداد طاقة المفتاح
18562,4موضع الإغلاق لمفتاح الركن غير طبيعي
18818,3إزالة موضع إغلاق المفتاح غير الطبيعي
19074,3ضوء مؤشر الركن إلى قصر دائرة كهربائي
19330,5مؤشر الركن مفصول
9603,5ضوء الركن بالخط الصلب مفصول
9603,3أضواء الركن بالخط الصلب مقصورة
SPN,FMIوصف الخطأطريقة الاستبعاد
9859,5الكابل الصلب التكراري لمفتاح الركن غير طبيعي
10115,5إزالة شذوذ الخط الصلب للمفتاح التكراري
12995,9فقدان إشارة الترسراجع العطل المتعلق بـ GSM الذي يُبلغه EPB
12993,2إشارة الترس غير صالحة
13251,9فقدان إشارة الخانقراجع العطل المتعلق بـ VDC الذي يُبلغه EPB
13507,9فقدان إشارة العزم
13763,9إشارة فرملة القدم مفقودة
14019,9فقدان إشارة الضغط الجوي
15299,9فقدان إشارة HaltBrakeMode
15555,9فقدان إشارة XBR
13249,2إشارة الخانق غير صالحة
13505,2إشارة العزم غير صالحة
13761,2إشارة فرملة القدم غير صالحة
14017,2فشل الضغط الجوي
15297,2إشارة HaltBrakeMode غير صالحة
15553,2إشارة XBR غير صالحة
16323,9فقدان إشارة جاهزية المركبة
16321,2إشارة جاهزية المركبة غير صالحة
26450,3لا يمكن لنظام EBS الاستجابة لطلبات XBRراجع العطل المتعلق بـ EBS الذي يُبلغه EPB
14162,3لا يمكن لنظام EBS الاستجابة لطلبات فرملة الركن المؤقتة
14275,9فقدان إشارة السرعة
14531,9فقدان إشارة السرعة
14787,9فقدان تقرير سرعة عجلة ABS
14273,2إشارة السرعة غير صالحة
14529,2إشارة السرعة غير صالحة
14785,2إشارة سرعة عجلة ABS غير صالحة
8899,10قفزة سرعة غير طبيعية
8899,26خطأ سرعة مفرط
12739,9فقدان إشارة حزام الأمانراجع العطل المتعلق بـ BDCU الذي يُبلغه EPB
15043,9فقدان إشارة الجاهزية
14737,2علامة حزام الأمان غير صالحة
15041,2إشارة الجاهزية غير صالحة
16067,9فقدان إشارة البوابةراجع العطل المتعلق بـ DCM الذي يُبلغه EPB
16065,2إشارة البوابة غير صالحة
SPN,FMIوصف الخطأطريقة الاستبعاد
16579,9فقدان إشارة ضغط تشغيل المحور الخلفيراجع العطل المتعلق بـ CDC الذي يُبلغه EPB
16577,2إشارة ضغط تشغيل المحور الخلفي غير صالحة
19026,1عند كبح المركبة، لا يوجد هواء في خط الفراملراجع عطل تسرب خط الركن
19282,0يوجد هواء في خط الفرامل عندما لا تكبح المركبة
19538,10خط الفرامل يتسرب
18770,7انتهاء مهلة نفخ نظام الركن
22866,7انتهاء مهلة تفريغ نظام الركن
19539,10معدل تسرب أنبوب الركن كبير جدًا
19027,1حالة الركن ضغط الركن مرتفع جدًاراجع الضغط غير الطبيعي في خط الركن
19283,0حالة التشغيل ضغط الركن منخفض جدًا
29009,6المستشعر الأيسر مقصور إلى الأرضراجع عطل مستشعر ABS الأيسر
29009,3المستشعر على اليسار مقصور
29009,5المستشعر الأيسر مفصول. الإجراء
29009,7فقدان سن على المستشعر الأيسر
29009,1فجوة المستشعر على اليسار كبيرة جدًا
33105,6المستشعر الأيمن مقصور إلى الأرضراجع عطل مستشعر ABS الأيمن
33105,3المستشعر الأيمن مقصور الإجراء
33105,5المستشعر الأيمن مفصول الإجراء
33105,7فقدان سن على المستشعر الأيمن
33105,1فجوة المستشعر على اليمين كبيرة جدًا
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
13138,3جهد إمداد طاقة ON مرتفع جدًا (أكبر من 32 فولت)جهد الطرف 25 على وحدة التحكم أعلى من 32 فولت لأكثر من 5 ثوانٍ1. البطارية الرئيسية 2. نظام شحن الجهد المنخفض 3. مجموعة الأسلاك 4.EPB الجرار
13138,4جهد إمداد طاقة ON منخفض جدًا (أقل من 16 فولت)جهد الطرف 25 عند طرف وحدة التحكم أقل من 16 فولت لأكثر من 5 ثوانٍ

8.16.4.4 عطل طاقة EPB

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
13138,5صمام مجموعة وحدة EPB مقطوع الطاقة (يعمل بالطاقة بشكل طبيعي)لا يكتشف الطرف 25 على وحدة التحكم الجهد لأكثر من ثانية واحدة
15186,3جهد الصمام الرئيسي أعلى من 32 فولتجهد إدخال الطرف 25 عند طرف وحدة التحكم أعلى من 32 فولت لأكثر من 5 ثوانٍ
15186,4جهد الصمام الرئيسي أقل من 16 فولتجهد إدخال الطرف 25 عند طرف وحدة التحكم أقل من 16 فولت لأكثر من 5 ثوانٍ
15186,5الصمام الرئيسي مفصوللا يكتشف الطرف 25 على وحدة التحكم الجهد لأكثر من ثانية واحدة
13650,5صمام الاستعداد مفصوللا يكتشف الطرف 9 على وحدة التحكم الجهد لأكثر من ثانية واحدة
14418,3ON إمداد الطاقة مرتفع جدًاجهد إدخال الطرف 10 عند طرف وحدة التحكم أعلى من 32 فولت لأكثر من 5 ثوانٍ
14418,4ON إمداد الطاقة منخفض جدًاجهد إدخال الطرف 10 عند طرف وحدة التحكم أقل من 16 فولت لأكثر من 5 ثوانٍ
13650,3إمداد الطاقة لصمام الاستعداد مرتفع جدًاجهد إدخال الطرف 9 عند طرف وحدة التحكم أعلى من 32 فولت لأكثر من 5 ثوانٍ
13650,4إمداد الطاقة لصمام الاستعداد منخفض جدًاجهد إدخال الطرف 9 عند طرف وحدة التحكم أقل من 16 فولت لأكثر من 5 ثوانٍ

2. مخطط الدائرة

8.16.4.4 EPB Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
193,9فقدان حزم CAN أو تأخيرها. الإجراءفقدان رسالة CAN أو تجاوز التأخير 3 ثوانٍ1. مجموعة الأسلاك 2.EPB الجرار
4289,5كابل CAN مفصولخط CAN مفصول ولا يمكنه استلام أو إرسال الحزم
22465,19انقطاع ناقل CAN للمركبة بأكملهايكتشف اتصال CAN لنظام EPB انقطاع الناقل
19393,9فقدان رسالة AutoDrive_ADCUفقدان رسالة AutoDrive_ADCU لأكثر من 500 مللي ثانية
19393,19خطأ فحص AutoDrive_ADCUخطأ تحقق AutoDrive_ADCU
19393,8خطأ عداد AutoDrive_ADCUخطأ عداد AutoDrive_ADCU
19649,9فقدان رسالة AutoDrive_rADCUفقدان رسالة AutoDrive_rADCU لأكثر من 500 مللي ثانية
19649,19خطأ فحص AutoDrive_rADCUخطأ تحقق AutoDrive_rADCU
19649,8خطأ عداد AutoDrive_rADCUخطأ عداد AutoDrive_rADCU
19137,9فقدان EPBC1_ADCUفقدان حزمة EPBC1_ADCU لأكثر من 500 مللي ثانية
19137,19خطأ فحص EPBC1_ADCUخطأ تحقق EPBC1_ADCU
19137,8عداد EPBC1_ADCU غير صحيحخطأ عداد EPBC1_ADCU
20161,9فقدان EPBC1_rADCUفقدان حزمة EPBC1_rADCU لأكثر من 500 مللي ثانية
20161,19خطأ فحص EPBC1_rADCUخطأ تحقق EPBC1_rADCU
20161,8عداد EPBC1_rADCU غير صحيحخطأ عداد EPBC1_rADCU
15811,9فقدان إشارة القابضفقدان إشارة القابض لأكثر من 500 مللي ثانية

الخطوة 3: تحقق من وجود أي رموز خطأ طاقة لوحدات أخرى بالإضافة إلى EPB الجرار؟ – نعم: افحص البطارية الرئيسية. راجع فحص البطارية الرئيسية افحص نظام شحن الجهد المنخفض. راجع عطل نظام شحن الجهد المنخفض DCDC1 – لا: الخطوة التالية الخطوة 4: افحص مصدر طاقة EPB الجرار ومجموعة أسلاك التأريض. الخطوة 5: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 7: امسح SPN وFMI وأكدهما.

8.16.4.5 عطل اتصال EPB

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
20417,2إشارة القابض غير صالحةترسل إشارة القابض قيمة غير صالحة
22721,19انقطاع ناقل CAN التكرارييكتشف اتصال CAN التكراري لنظام EPB انقطاع الناقل
195,9فقدان الحزم المطلوبة من قبل EPB في ناقل CAN التكراري الإجراءيتطلب ناقل CAN التكراري فقدان حزم لأكثر من 3 ثوانٍ

2. مخطط الدائرة

8.16.4.5 EPB Communication Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال ناقل CAN8. راجع فحص سلامة شبكة ناقل CAN8

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
14674,11جسم صمام مجموعة وحدة EPB معطوبيوجد فشل داخل مجموعة وحدة EPB لأكثر من ثانية واحدة1.EPB الجرار
13906,3صمام الملف اللولبي للفرملة المستقلة للمقطورة قصر إلى مصدر الطاقةقصّر صمام الفرملة المستقلة للمقطورة داخل المجموعة بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة
13906,6قصر دائرة صمام الملف اللولبي للفرملة المستقلة للمقطورة إلى الأرضقصّر صمام الفرملة المستقلة للمقطورة داخل المجموعة إلى الأرض، وعمل صمام الفرملة المستقلة للمقطورة لأكثر من ثانية واحدة
13906,5صمام الملف اللولبي للفرملة المستقلة للمقطورة مفصولصمام الفرملة المستقلة للمقطورة داخل المجموعة غير متصل لأكثر من ثانية واحدة
23122,4خرج مستشعر ضغط الركن غير طبيعيجهد خرج مستشعر ضغط الركن داخل وحدة EPB أقل من 0.2 فولت لأكثر من 10 ثوانٍ
23122,3خرج مستشعر ضغط الركن غير طبيعيجهد خرج مستشعر ضغط الركن داخل وحدة EPB أكبر من 4.8 فولت لأكثر من 10 ثوانٍ
135250,2عطل مستشعر الميلخرج زاوية مستشعر الميل الداخلي لوحدة EPB أو إشارة الخرج غير طبيعي
16722,3قصر دائرة الملف اللولبي للركن إلى مصدر الطاقةقصّر زوج صمام الملف اللولبي للركن داخل المجموعة بالمصدر (24 فولت) لأكثر من ثانية واحدة
16722,6قصر دائرة الملف اللولبي للركن إلى الأرضقصّر صمام الملف اللولبي للركن داخل المجموعة إلى الأرض، وعمل صمام الملف اللولبي للركن لأكثر من ثانية واحدة
16722,5صمام الملف اللولبي للركن مفصولصمام الملف اللولبي للركن داخل المجموعة غير متصل لأكثر من ثانية واحدة
16978,3قصر دائرة صمام الملف اللولبي للتحرير إلى مصدر الطاقةقصّر صمام الملف اللولبي للتحرير الداخلي للمجموعة بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة

الخطوة 4: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 6: امسح SPN وFMI وأكدهما.

8.16.4.6 العطل الداخلي لـ EPB

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
16978,6قصر دائرة صمام الملف اللولبي للتحرير إلى الأرضقصر صمام الملف اللولبي للتحرير الداخلي للمجموعة والأرض، لأكثر من ثانية واحدة، عمل صمام الركن للتحرير
16978,5صمام الملف اللولبي للتحرير مفصولصمام الملف اللولبي للتحرير الداخلي للمجموعة غير متصل لأكثر من ثانية واحدة
17234,3تكتشف المقطورة قصر دائرة صمام الملف اللولبي إلى مصدر الطاقةقصّر صمام اكتشاف المقطورة داخل المجموعة بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة
17234,6تكتشف المقطورة قصر دائرة صمام الملف اللولبي إلى الأرضقصّر صمام اكتشاف المقطورة داخل المجموعة إلى الأرض، وعمل صمام اكتشاف المقطورة الملفي اللولبي لأكثر من ثانية واحدة
17234,5صمام الملف اللولبي لاكتشاف المقطورة مفصولصمام اكتشاف المقطورة داخل المجموعة غير متصل لأكثر من ثانية واحدة
21330,25فشلت وحدة التحكم الإلكترونية في قراءة الذاكرةفشلت وحدة التحكم الإلكترونية في قراءة الذاكرة
21330,24ذاكرة كتابة وحدة التحكم الإلكترونية معطوبة. الإجراءفشلت وحدة التحكم الإلكترونية في الكتابة إلى الذاكرة
12882,4لا يمكن لمرحل الصمام الرئيسي الكهربائي دفع الخرجلا يمكن لمرحل الصمام الرئيسي الكهربائي في نظام EPB دفع الخرج، ولا يمكن للمرحل السحب، وفصل الصمام الرئيسي كهربائيًا، وتفعيل طاقة صمام الاستعداد
12626,4لا يمكن لمرحل الصمام الاحتياطي الكهربائي دفع الخرجلا يمكن لمرحل الصمام الاحتياطي الكهربائي في نظام EPB دفع الخرج، ولا يمكن للمرحل السحب
12882,3لا يمكن لمرحل الصمام الرئيسي الكهربائي قطع الخرجالاختبار الذاتي عند التشغيل لا يمكن لمرحل الصمام الرئيسي الكهربائي في نظام EPB قطع الخرج، ولا يمكن فصل المرحل
12626,3لا يمكن لمرحل الصمام الاحتياطي الكهربائي قطع الخرجالاختبار الذاتي عند التشغيل لا يمكن لمرحل الصمام الاحتياطي الكهربائي في نظام EPB قطع الخرج، ولا يمكن فصل المرحل
34898,11نظام EPB معطوب بشكل خطيريحتوي نظام EPB على أعطال متعددة، ولا يمكن استخدام نظام الركن الإلكتروني المتحكم فيه

2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية.

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
14418,11مفتاح EPB معطوب. الإجراءيفشل مفتاح EPB أو مجموعة الأسلاك المتصلة لأكثر من 3 ثوانٍ1. مجموعة الأسلاك 2.مفتاح التحكم المركزي الأيمن - مفتاح الركن الإلكتروني 3.EPB الجرار
17794,3طرف التحرير للمفتاح مقصورقصّر طرف التحرير الداخلي لمفتاح EPB بمصدر الطاقة (24 فولت) لأكثر من 200 مللي ثانية
17794,6طرف التحرير للمفتاح مقصور إلى الأرضقصّر طرف التحرير الداخلي لمفتاح EPB بالأرض لأكثر من 200 مللي ثانية
17794,5طرف التحرير للمفتاح مفصولطرف التحرير الداخلي لمفتاح EPB غير متصل لأكثر من 200 مللي ثانية
18050,3قصر دائرة كهربائي لطرف الركن للمفتاحقصّر طرف الركن الداخلي لمفتاح EPB بمصدر الطاقة (24 فولت)، لأكثر من 200 مللي ثانية
18050,6قصر دائرة طرف الركن للمفتاح إلى الأرضقصر طرف الركن الداخلي لمفتاح EPB والأرض، لأكثر من 200 مللي ثانية
18050,5طرف الركن للمفتاح مفصولطرف الركن الداخلي لمفتاح EPB غير متصل، لأكثر من 200 مللي ثانية
18050,0الخطية في التبديل ليست متناسبةالجهدان داخل مفتاح EPB غير متناسبين، متجاوزين 200 مللي ثانية
18050,10تباطؤ بطاقة المفتاحمفتاح EPB عالق لأكثر من 3 ثوانٍ
18050,2المفتاح مفقودلا تستقبل وحدة التحكم مفتاح EPB لأكثر من ثانية واحدة
18306,5استثناء في إمداد طاقة المفتاحجهد إمداد مفتاح EPB أقل من 16 فولت أو أكثر من 32 فولت، لأكثر من ثانية واحدة
18562,4موضع الإغلاق لمفتاح الركن غير طبيعيموضع إغلاق غير طبيعي لمفتاح الركن، لأكثر من 200 مللي ثانية
18818,3إزالة موضع إغلاق المفتاح غير الطبيعيموضع إغلاق مفتاح التحرير غير طبيعي، متجاوزًا 200 مللي ثانية
19074,3ضوء مؤشر الركن إلى قصر دائرة كهربائيقصر مؤشر الركن مع مصدر الطاقة (24 فولت)، لأكثر من 200 مللي ثانية
19330,5مؤشر الركن مفصولانفصال مؤشر الركن لأكثر من 200 مللي ثانية

الخطوة 4: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 5: امسح SPN وFMI وأكدهما.

8.16.4.7 عطل مفتاح التحكم المركزي الأيمن - مفتاح الركن الإلكتروني

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
9603,5ضوء الركن بالخط الصلب مفصولالخط الصلب لضوء الركن P مفصول لأكثر من ثانيتين
9603,3أضواء الركن بالخط الصلب مقصورةيتم اكتشاف قصر دائرة لأكثر من ثانيتين في زوج الأسلاك الصلبة لضوء الركن P
9859,5الكابل الصلب التكراري لمفتاح الركن غير طبيعيالخط الصلب التكراري للمفتاح وحالة رسالة المفتاح غير متسقين لأكثر من ثانيتين
10115,5إزالة شذوذ الخط الصلب للمفتاح التكراريالخط الصلب التكراري للمفتاح وحالة رسالة المفتاح غير متسقين لأكثر من ثانيتين

2. مخطط الدائرة

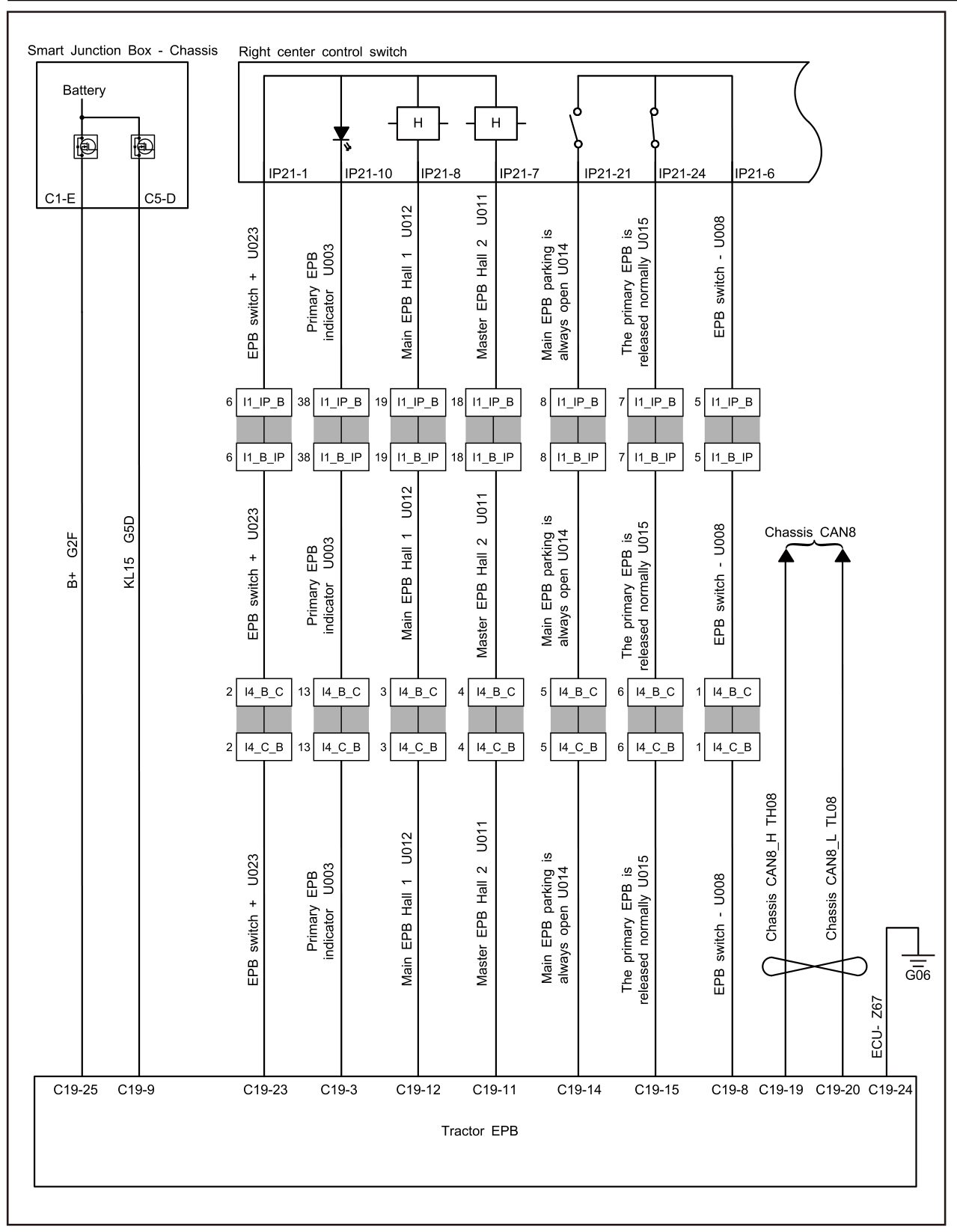

8.16.4.7 Right Central Control Switch - Electronic Parking Switch Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مفتاح التحكم المركزي الأيمن - مفتاح الركن الإلكتروني وEPB الجرار.

حالة مفتاح الركنحالة المفتاح
إيقاف تشغيل مفتاح فرملة الركنإيقاف تشغيل مفتاح فرملة الركن وتشغيل مفتاح تحرير الركن
تشغيل مفتاح فرملة الركنيتم تشغيل مفتاح فرملة الركن، ويتم إيقاف تشغيل مفتاح تحرير الركن
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
12995,9فقدان إشارة الترسفقدان إشارة الترس، لأكثر من 500 مللي ثانية1. مجموعة الأسلاك 2. مفتاح تبديل التروس 3.EPB الجرار
12993,2إشارة الترس غير صالحةترسل إشارة الترس قيمة غير صالحة
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
13251,9فقدان إشارة الخانقفقدان إشارة الخانق، لأكثر من 500 مللي ثانية1. مجموعة الأسلاك 2.VDC 3.EPB الجرار
13507,9فقدان إشارة العزمفقدان إشارة العزم، أكثر من 500 مللي ثانية
13763,9إشارة فرملة القدم مفقودةفقدان إشارة فرملة القدم، لأكثر من 500 مللي ثانية
14019,9فقدان إشارة الضغط الجويفقدان إشارة ضغط الهواء لأكثر من 5 ثوانٍ

الخطوة 4: تحقق مما إذا كانت مجموعة مفاتيح التحكم المركزية اليمنى طبيعية؟ – نعم: الخطوة التالية – لا: استبدل مفتاح التحكم المركزي الأيمن - مفتاح الركن الإلكتروني. راجع استبدال مجموعة مفاتيح التحكم المركزية اليمنى الخطوة 5: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 7: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI 2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ GSM؟ – نعم: أعط الأولوية لاستكشاف المشكلات المتعلقة بـ GSM وإصلاحها. – لا: الخطوة التالية الخطوة 4: أعد كتابة رمز التكوين لمفتاح تبديل التروس، وأعد تحميل البرنامج، وقم بالترقية. الخطوة 5: استبدل مفتاح تبديل التروس. راجع استبدال المفتاح المدمج الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
15299,9فقدان إشارة HaltBrakeModeفقدان إشارة HaltBrakeMode، لأكثر من 500 مللي ثانية
15555,9فقدان إشارة XBRفقدان إشارة XBR، لأكثر من 500 مللي ثانية
13249,2إشارة الخانق غير صالحةترسل إشارة الخانق قيمة غير صالحة
13505,2إشارة العزم غير صالحةترسل إشارة العزم قيمة غير صالحة
13761,2إشارة فرملة القدم غير صالحةترسل إشارة فرملة القدم قيمة غير صالحة
14017,2فشل الضغط الجويترسل إشارة ضغط الهواء قيمة غير صالحة
15297,2إشارة HaltBrakeMode غير صالحةأرسلت إشارة HaltBrakeMode قيمة غير صالحة
15553,2إشارة XBR غير صالحةأرسلت إشارة XBR قيمة غير صالحة
16323,9فقدان إشارة جاهزية المركبةفقدان إشارة جاهزية الجهد العالي للمركبة، لأكثر من 500 مللي ثانية
16321,2إشارة جاهزية المركبة غير صالحةترسل إشارة جاهزية الجهد العالي للمركبة قيمة غير صالحة
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
26450,3لا يمكن لنظام EBS الاستجابة لطلبات XBRأثناء الكبح الطارئ، يرسل EPB طلب كبح، ولا يستجيب نظام EBS للطلب خلال ثانية واحدة1. مجموعة الأسلاك 2.EBS 3.EPB الجرار
14162,3لا يمكن لنظام EBS الاستجابة لطلبات فرملة الركن المؤقتةتم التكوين لـ EBS للتعامل مع حالات التوقف عند إجراء كبح قرب التوقف، يرسل EPB طلب كبح، ولا يستجيب نظام EBS للطلب خلال ثانية واحدة
14275,9فقدان إشارة السرعةفقدان إشارة السرعة، لأكثر من 500 مللي ثانية

2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ VDC؟ – نعم: أعط الأولوية لاستكشاف الأعطال المتعلقة بـ VDC وإصلاحها. – لا: الخطوة التالية الخطوة 4: VDC يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل VDC. راجع استبدال مجموعة وحدة التحكم في نطاق المركبة الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
14531,9فقدان إشارة السرعةفقدان إشارة السرعة، أكثر من 500 مللي ثانية
14787,9فقدان تقرير سرعة عجلة ABSفقدان إشارة سرعة عجلة ABS، لأكثر من 500 مللي ثانية
14273,2إشارة السرعة غير صالحةترسل إشارة السرعة قيمة غير صالحة
14529,2إشارة السرعة غير صالحةترسل إشارة السرعة قيمة غير صالحة
14785,2إشارة سرعة عجلة ABS غير صالحةترسل إشارة سرعة عجلة ABS قيمة غير صالحة
8899,10قفزة سرعة غير طبيعيةقفزة غير طبيعية في إشارة السرعة، بانحراف أكثر من 9 أميال في الساعة
8899,26خطأ سرعة مفرطتنحرف أنواع مختلفة من إشارات السرعة بأكثر من 9 أميال في الساعة لأكثر من 20 ثانية
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
12739,9فقدان إشارة حزام الأمانفقدان إشارة حزام الأمان، لأكثر من 500 مللي ثانية1. مجموعة الأسلاك 2.BDCU 3.EPB الجرار
15043,9فقدان إشارة الجاهزيةفقدان إشارة الجاهزية، لأكثر من 500 مللي ثانية
14737,2علامة حزام الأمان غير صالحةأرسلت إشارة حزام الأمان قيمة غير صالحة
15041,2إشارة الجاهزية غير صالحةترسل إشارة الجاهزية قيمة غير صالحة

2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ EBS؟ – نعم: أعط الأولوية لاستكشاف المشكلات المتعلقة بـ EBS وإصلاحها. – لا: الخطوة التالية الخطوة 4: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI 2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ BDCU؟ – نعم: أعط الأولوية لاستكشاف الأعطال المتعلقة بـ BDCU وإصلاحها. – لا: الخطوة التالية الخطوة 4: BDCU يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية.

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
16067,9فقدان إشارة البوابةفقدان إشارة الباب، لأكثر من 500 مللي ثانية1. مجموعة الأسلاك 2.DCM 3.EPB الجرار
16065,2إشارة البوابة غير صالحةترسل إشارة البوابة قيمة غير صالحة
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
16579,9فقدان إشارة ضغط تشغيل المحور الخلفيفقدان إشارة ضغط تشغيل المحور الخلفي للمركبة، لأكثر من 500 مللي ثانية1. مجموعة الأسلاك 2.CDC 3.EPB الجرار
16577,2إشارة ضغط تشغيل المحور الخلفي غير صالحةترسل إشارة ضغط تشغيل المركبة قيمة غير صالحة

الخطوة 5: استبدل BDCU. راجع استبدال وحدة التحكم في نطاق الهيكل الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI 2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ DCM؟ – نعم: أعط الأولوية لاستكشاف المشكلات المتعلقة بـ DCM وإصلاحها. – لا: الخطوة التالية الخطوة 4: DCM يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل DCM. راجع استبدال DCM الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

1. منطق مراقبة SPN, FMI 2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: تحقق من وجود رموز خطأ متعلقة بـ CDC؟ – نعم: أعط الأولوية لاستكشاف المشكلات المتعلقة بـ CDC وإصلاحها. – لا: الخطوة التالية الخطوة 4: CDC يعيد كتابة رموز التكوين، ويعيد تحميل البرنامج، ويقوم بالترقية. الخطوة 5: استبدل CDC. راجع استبدال وحدة التحكم في نطاق المقصورة

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
19026,1عند كبح المركبة، لا يوجد هواء في خط الفراملعندما يعمل صمام ترحيل التوقف، يكتشف مستشعر الضغط أن الضغط أقل من 1 بار وأكثر من ثانية واحدة1. نظام الكبح 2.EPB الجرار
19282,0يوجد هواء في خط الفرامل عندما لا تكبح المركبةعند سرعات أكبر من 3 أميال في الساعة، بعد الضغط على دواسة الخانق، يراقب مستشعر الضغط مسار الهواء القيادي، ويكون ضغط الهواء دائمًا أعلى من 1 بار لأكثر من 10 ثوانٍ
19538,10خط الفرامل يتسربقرب تشغيل صمام ترحيل التوقف، يراقب مستشعر الضغط مسار الهواء القيادي ويكتشف تسرب هواء متكررًا في خط الأنابيب، مما يفشل في تحقيق الضغط المحدد عند التوقف بعد العمل المتواصل لمدة 3 دورات
18770,7انتهاء مهلة نفخ نظام الركنعند تحرير الركن، لا يزيد ضغط الركن لمدة 5 ثوانٍ عن 4.5 بار، ويمكن شحن الضغط النهائي أكثر من 6 بار
22866,7انتهاء مهلة تفريغ نظام الركنعند الركن، لا يقل ضغط الركن بعد تفريغ الهواء لمدة 5 ثوانٍ عن 1 بار
19539,10معدل تسرب أنبوب الركن كبير جدًاحرر الركن من المركبة، والسرعة أكبر من 3 أميال في الساعة، وحقن الهواء المتواصل أكثر من 3 مرات
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
19027,1حالة الركن ضغط الركن مرتفع جدًافي حالة الركن، يكون ضغط الركن أكبر من 1 بار، لأكثر من 10 ثوانٍ، أو يكون ضغط الركن أكثر من 2 بار بعد 5 ثوانٍ.1. مجموعة الأسلاك 2. نظام الكبح 3.EPB الجرار

الخطوة 6: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 7: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 8: امسح SPN وFMI وأكدهما.

8.16.4.14 عطل تسرب خط الركن

1. منطق مراقبة SPN, FMI 2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص نظام الكبح. راجع فحص نظام الكبح الخطوة 4: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 6: امسح SPN وFMI وأكدهما.

8.16.4.15 الضغط غير الطبيعي في خط الركن

1. منطق مراقبة SPN, FMI

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
19283,0حالة التشغيل ضغط الركن منخفض جدًاالسرعة أكثر من 3 أميال في الساعة، وضغط الركن أقل من 5 بار، لأكثر من 10 ثوانٍ
SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
29009,6المستشعر الأيسر مقصور إلى الأرضقصّر مستشعر سرعة العجلة الأيسر لنظام EPB بسلك الأرض لأكثر من ثانية واحدة1. مجموعة الأسلاك 2.مستشعر ABS الأيسر 3.EPB الجرار
29009,3المستشعر على اليسار مقصورقصّر مستشعر سرعة العجلة الأيسر لنظام EPB بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة
29009,5المستشعر الأيسر مفصول. الإجراءقصّر مستشعر سرعة العجلة الأيسر لنظام EPB بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة
29009,7فقدان سن على المستشعر الأيسريفتقر مستشعر سرعة العجلة الأيسر لنظام EPB إلى الأسنان
29009,1فجوة المستشعر على اليسار كبيرة جدًاخلوص مفرط لمستشعر سرعة العجلة الأيسر لنظام EPB

2. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص نظام الكبح. راجع فحص نظام الكبح الخطوة 4: افحص وجود أعطال تسرب في خط أنابيب الفرامل. الخطوة 5: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 7: امسح SPN وFMI وأكدهما.

8.16.4.16 عطل مستشعر ABS الأيسر

1. منطق مراقبة SPN, FMI 2. مخطط الدائرة

8.16.4.16 Left ABS Sensor Fault — circuit diagram (1/2)
8.16.4.16 Left ABS Sensor Fault — circuit diagram (2/2)

3. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني X1 C21-8

SPN,FMIالوصفشروط تفعيل رمز الخطأ التشخيصيالجزء المعطوب
33105,6المستشعر الأيمن مقصور إلى الأرضقصّر مستشعر سرعة العجلة الأيمن لنظام EPB بسلك الأرض لأكثر من ثانية واحدة1. مجموعة الأسلاك 2.مستشعر ABS الأيمن 3.EPB الجرار
33105,3المستشعر الأيمن مقصور الإجراءقصّر مستشعر سرعة العجلة الأيمن لنظام EPB بمصدر الطاقة (24 فولت) لأكثر من ثانية واحدة
33105,5المستشعر الأيمن مفصول الإجراءمستشعر سرعة العجلة الأيمن لنظام EPB غير متصل لأكثر من ثانية واحدة
33105,7فقدان سن على المستشعر الأيمنيفتقر مستشعر سرعة العجلة الأيمن لنظام EPB إلى الأسنان
33105,1فجوة المستشعر على اليمين كبيرة جدًاخلوص مفرط لمستشعر سرعة العجلة الأيمن لنظام EPB

الخطوة 3: افحص مستشعر ABS الأيسر. راجع عطل مستشعر ABS للعجلة اليسرى للمحور الأمامي. عطل مستشعر ABS للعجلة اليسرى للمحور الخلفي الخطوة 4: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 6: امسح SPN وFMI وأكدهما.

8.16.4.17 عطل مستشعر ABS الأيمن

1. منطق مراقبة SPN, FMI 2. مخطط الدائرة

3. خطوات التشخيص الخطوة 1: أكد أن SPN وFMI معروضان بشكل صحيح على شاشة لوحة العدادات. الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني X1 C21-8

الخطوة 3: افحص مستشعر ABS على الجانب الأيمن. راجع عطل مستشعر ABS للعجلة اليمنى للمحور الأمامي. عطل مستشعر ABS للعجلة اليمنى للمحور الخلفي الخطوة 4: EPB الجرار يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EPB الجرار. راجع استبدال مجموعة صمام الملف اللولبي للركن الخطوة 6: امسح SPN وFMI وأكدهما.

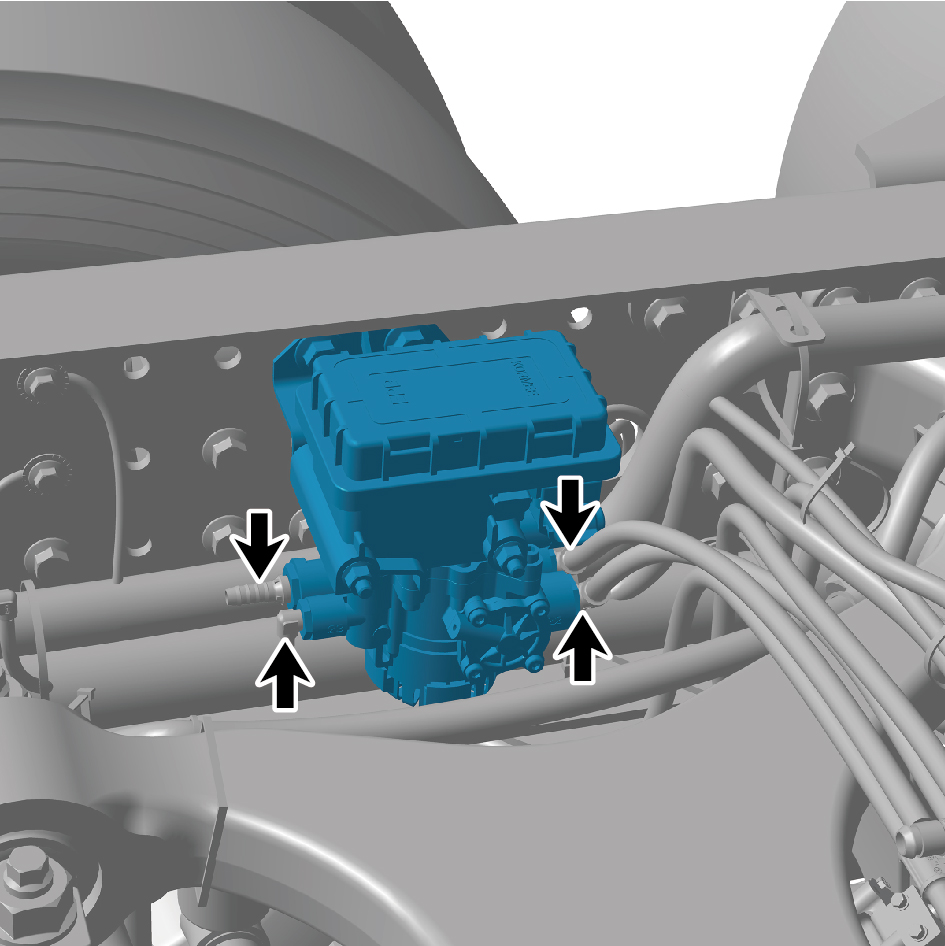

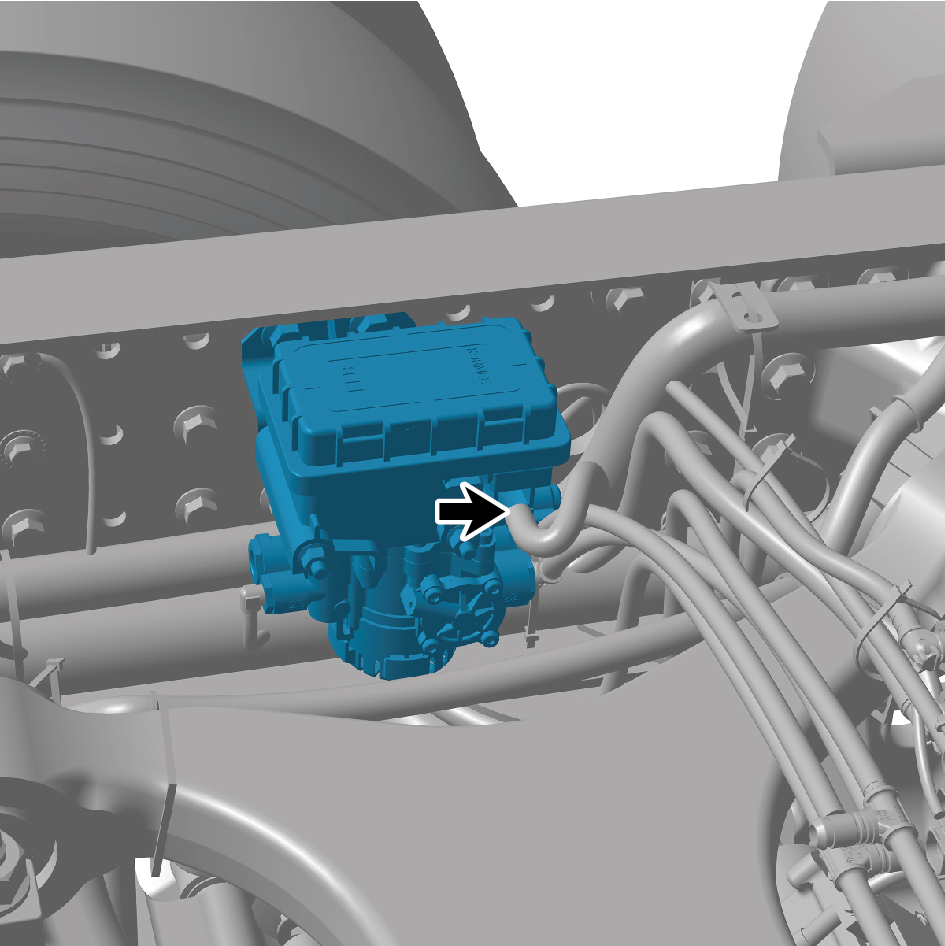

Figure p2104
Figure p2104

8.16.5 التفكيك والتركيب

8.16.5.1 استبدال مجموعة صمام الملف اللولبي للركن

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 افصل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي للركن. 6 افصل 4 أنابيب هواء لمجموعة صمام الملف اللولبي للركن.

7 أزل صامولتي تثبيت لمجموعة صمام الملف اللولبي للركن. 8 أزل مجموعة صمام الملف اللولبي للركن. إجراءات التركيب 1 انقل مجموعة صمام الملف اللولبي للركن إلى موضع التركيب. 2 ثبّت صامولتي تثبيت لمجموعة صمام الملف اللولبي للركن.

عزم الربط: 18.5 +/- 2 (ft lbs)
Figure p2105

3 صِل 4 أنابيب هواء لمجموعة صمام الملف اللولبي للركن. 4 صِل موصل أسلاك واحدًا لمجموعة صمام الملف اللولبي للركن.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

تحذير
بعد استبدال مجموعة صمام الملف اللولبي للركن، من الضروري توصيل أداة الفحص للوميض وإعادة معايرة الموضع الصفري.

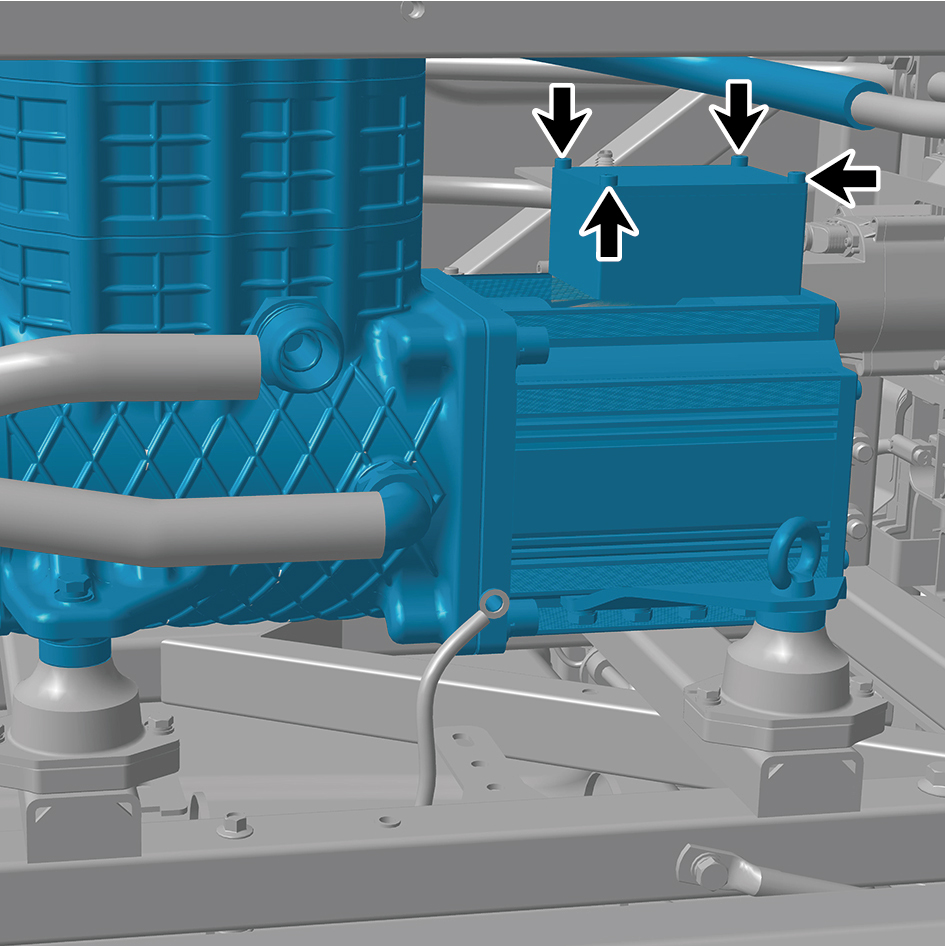

Figure p2107

8.17 جهاز خزان الهواء 8.17.1 التفكيك والتركيب3513· 5g

8.17.1.1 استبدال مجموعة ضاغط الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 ارفع مقدمة المركبة بالرافعة. 7 صرّف سائل التبريد من نظام الطاقة. 8 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 9 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 10 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 11 أزل براغي التثبيت الأربعة للوحة الغطاء وافصل لوحة الغطاء.

12 أزل براغي التثبيت الثلاثة لمجموعة الأسلاك. 13 افصل 4 خطوط أنابيب لمجموعة ضاغط الهواء.

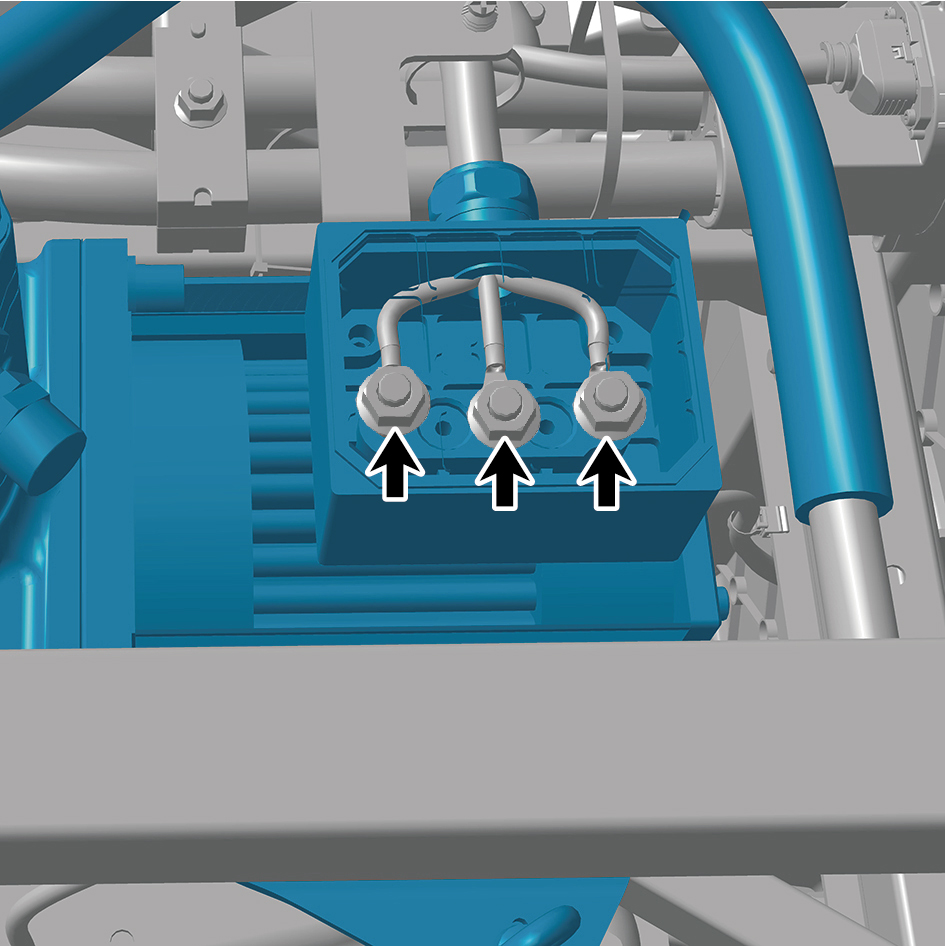

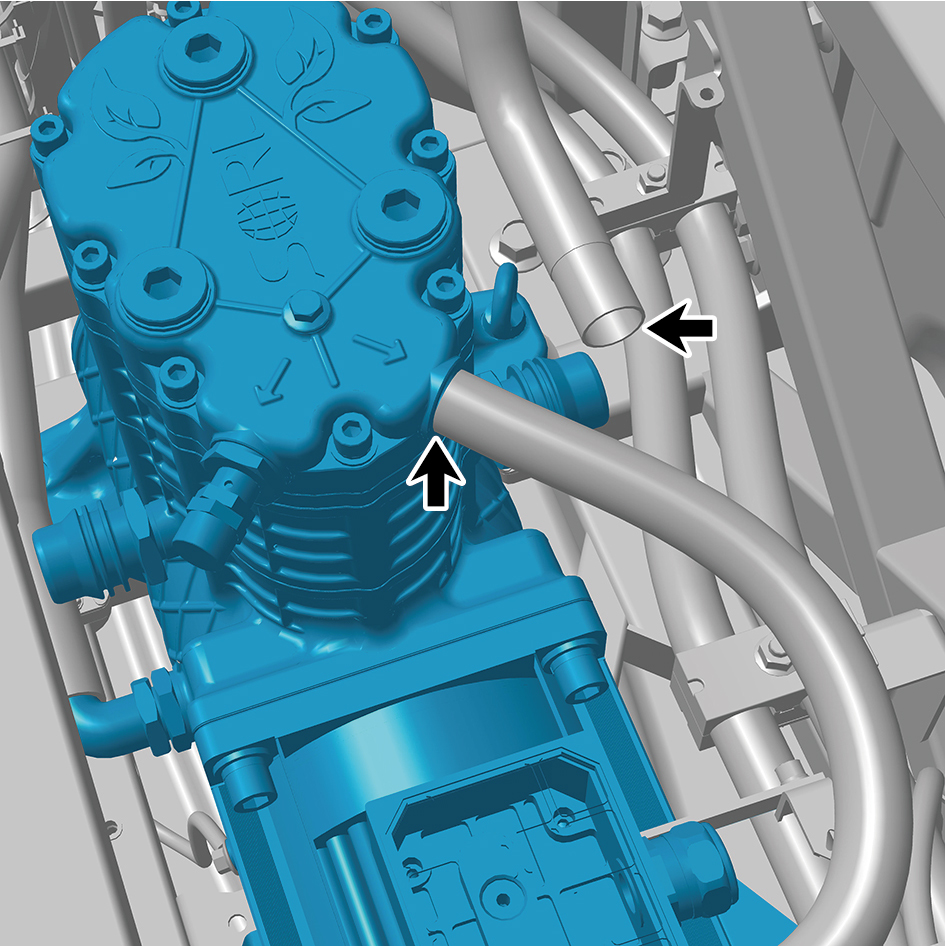

Figure p2108

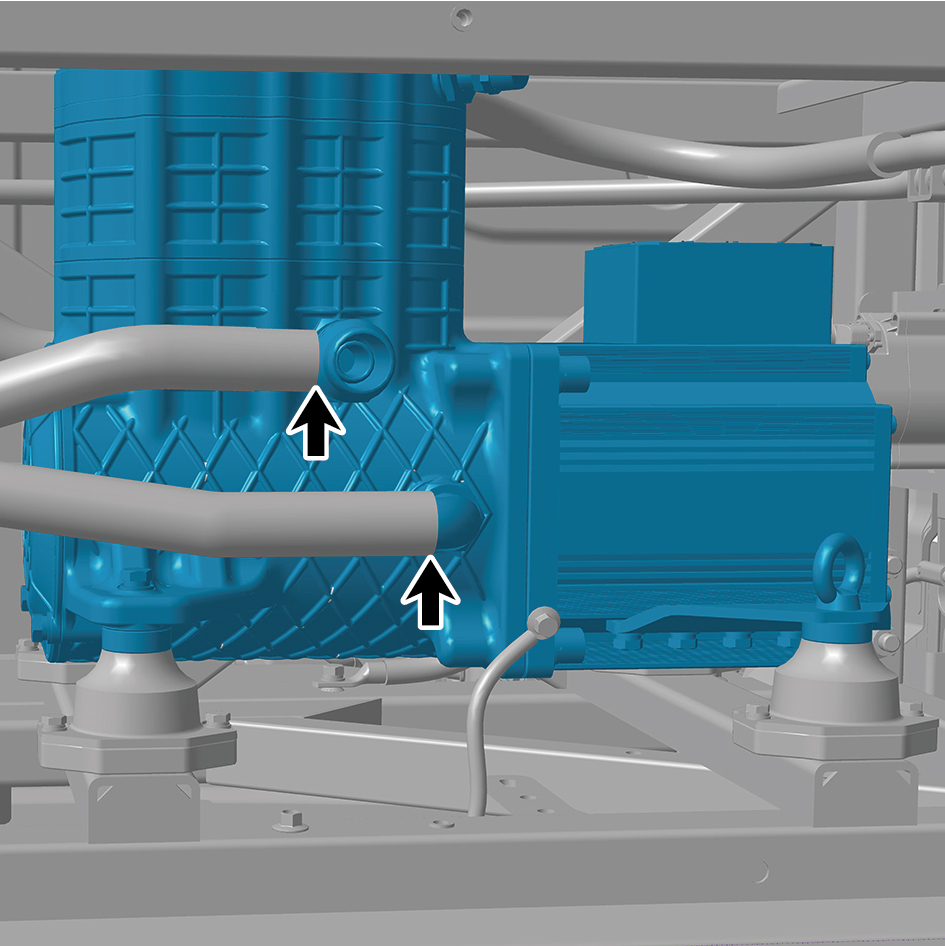

Figure p2108
Figure p2108

14 أزل برغي تثبيت واحدًا لسلك التأريض. 15 أزل برغي تثبيت واحدًا لحامل مجموعة الأسلاك. 16 أزل 4 براغي تثبيت لمجموعة ضاغط الهواء. 17 أزل مجموعة ضاغط الهواء.

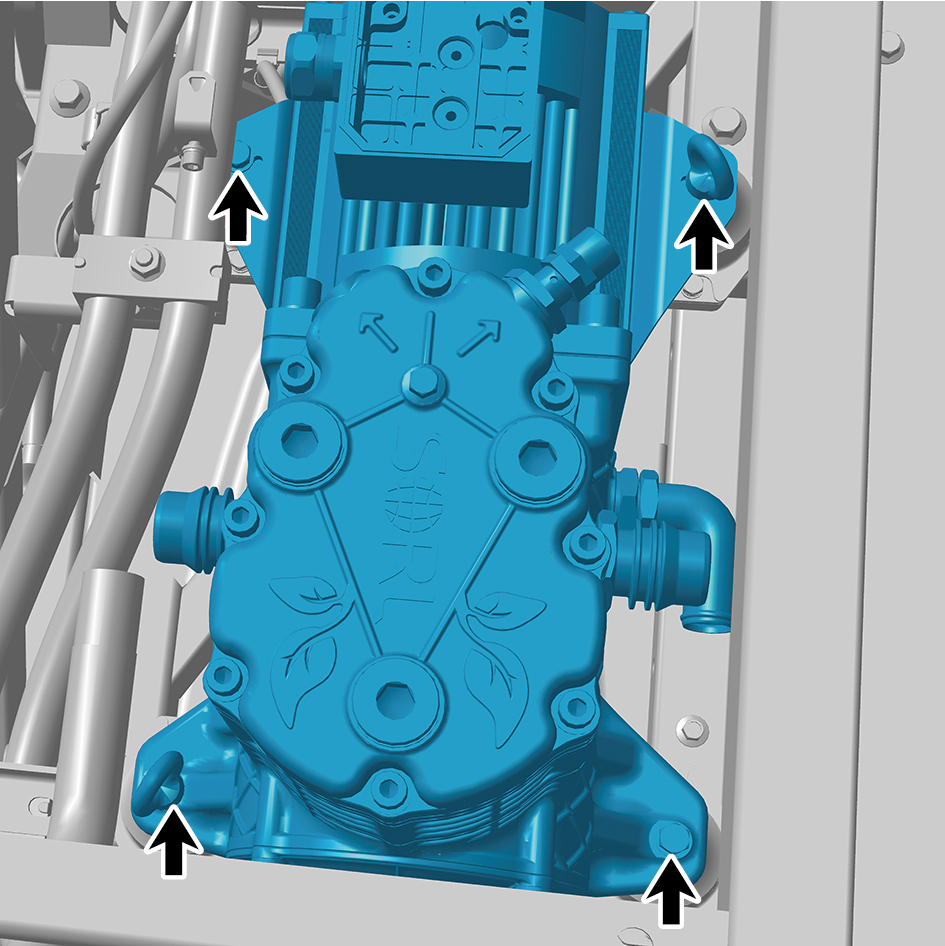

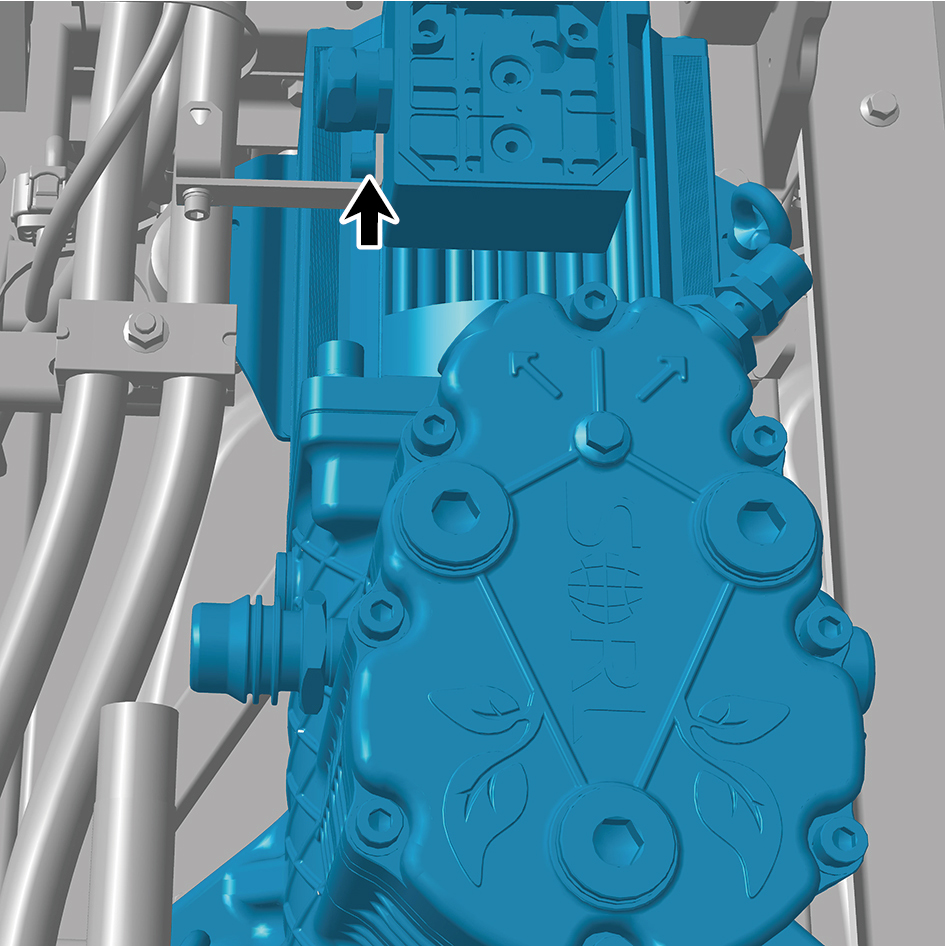

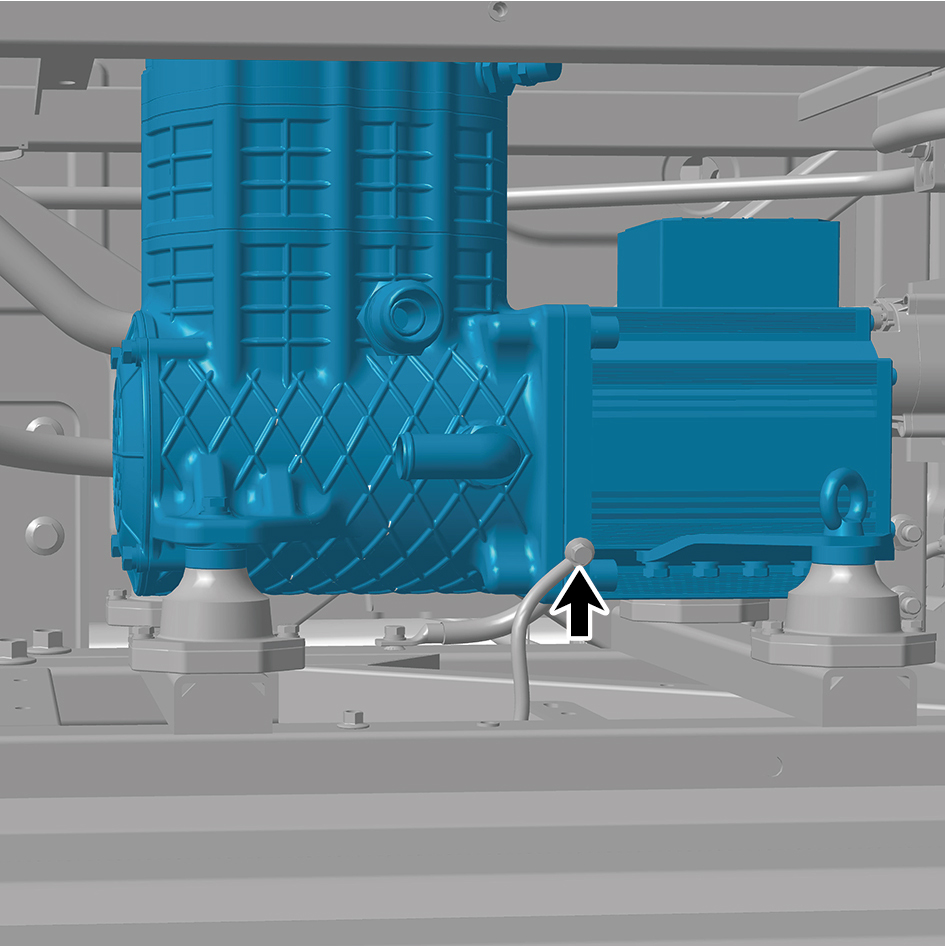

Figure p2109
Figure p2109
Figure p2109
Figure p2110
Figure p2110

إجراءات التركيب 1 انقل مجموعة ضاغط الهواء إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت لمجموعة ضاغط الهواء.

عزم الربط: 70 +/- 3.5 (ft lbs)

3 ثبّت برغي تثبيت واحدًا لحامل مجموعة الأسلاك.

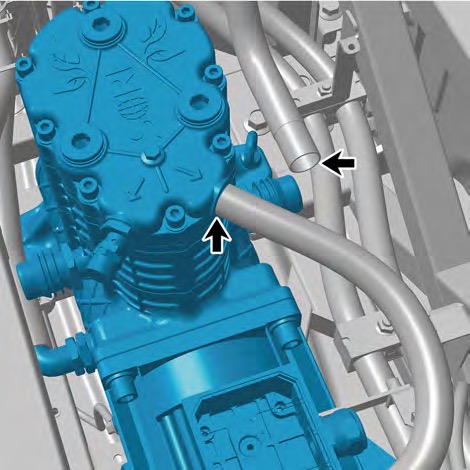

Figure p2111
Figure p2111
Figure p2111

4 ثبّت برغي تثبيت واحدًا لسلك التأريض. 5 صِل 4 خطوط أنابيب لمجموعة ضاغط الهواء.

Figure p2112
Figure p2112

6 ثبّت براغي التثبيت الثلاثة لمجموعة الأسلاك. 7 ثبّت براغي التثبيت الأربعة للوحة الغطاء. 8 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 9 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 10 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 11 املأ سائل التبريد في نظام الطاقة. 12 اخفض مقدمة المركبة. 13 قم بتشغيل نظام الجهد العالي. 14 صِل الكابل السالب للبطارية. 15 أغلق لوحة الغطاء الأمامي القابل للطي. 16 أغلق الباب.

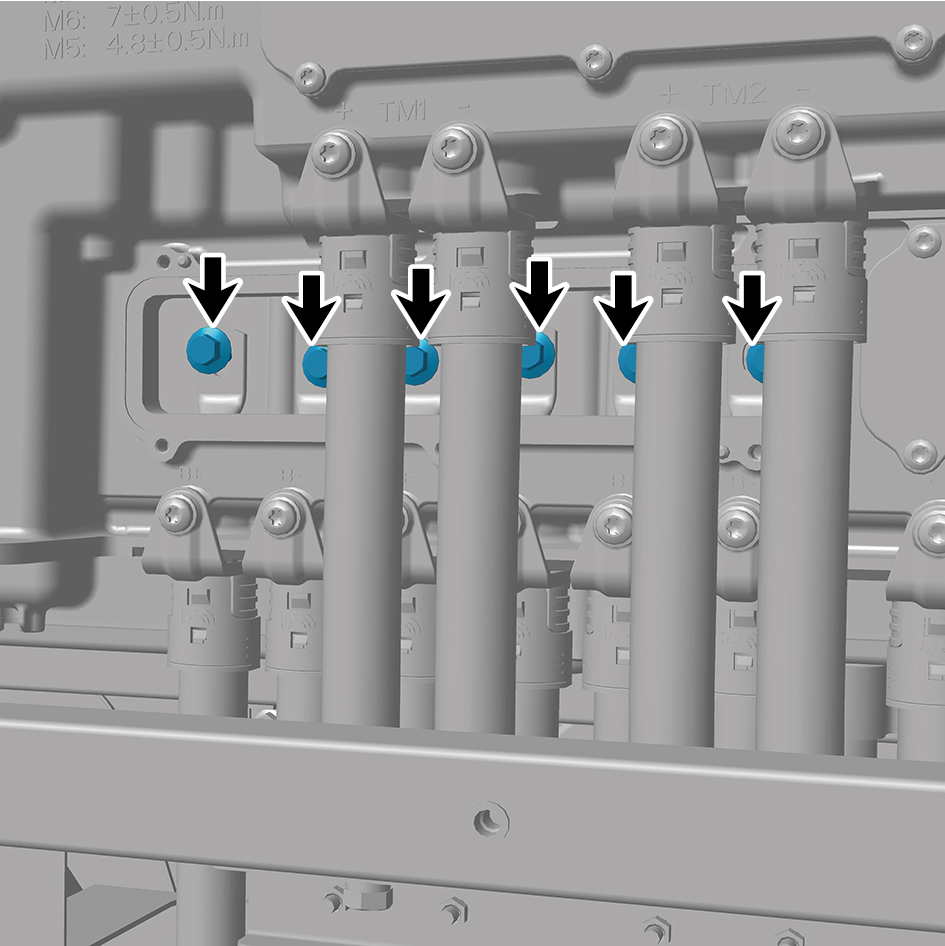

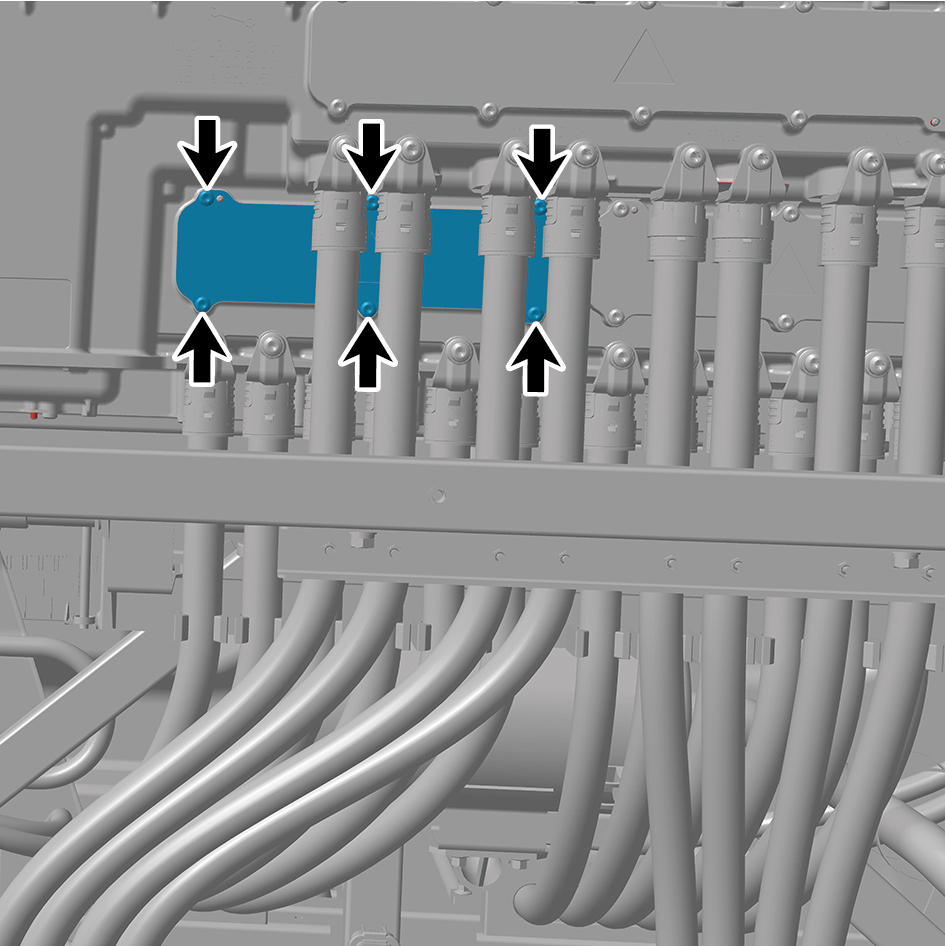

Figure p2113
Figure p2113

8.17.1.2 استبدال مجموعة فلتر الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية. 5 قم بإيقاف تشغيل نظام الجهد العالي. 6 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 7 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 8 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 9 أزل 6 براغي تثبيت للوحة الغطاء. 10 أزل 6 براغي تثبيت لمجموعة أسلاك الجهد العالي.

11 أزل 6 براغي تثبيت لمجموعة أسلاك الجهد العالي. 12 أزل 4 براغي تثبيت لمجموعة فلتر الهواء. 13 افصل مشبكًا واحدًا لمجموعة فلتر الهواء. 14 أزل مجموعة فلتر الهواء.

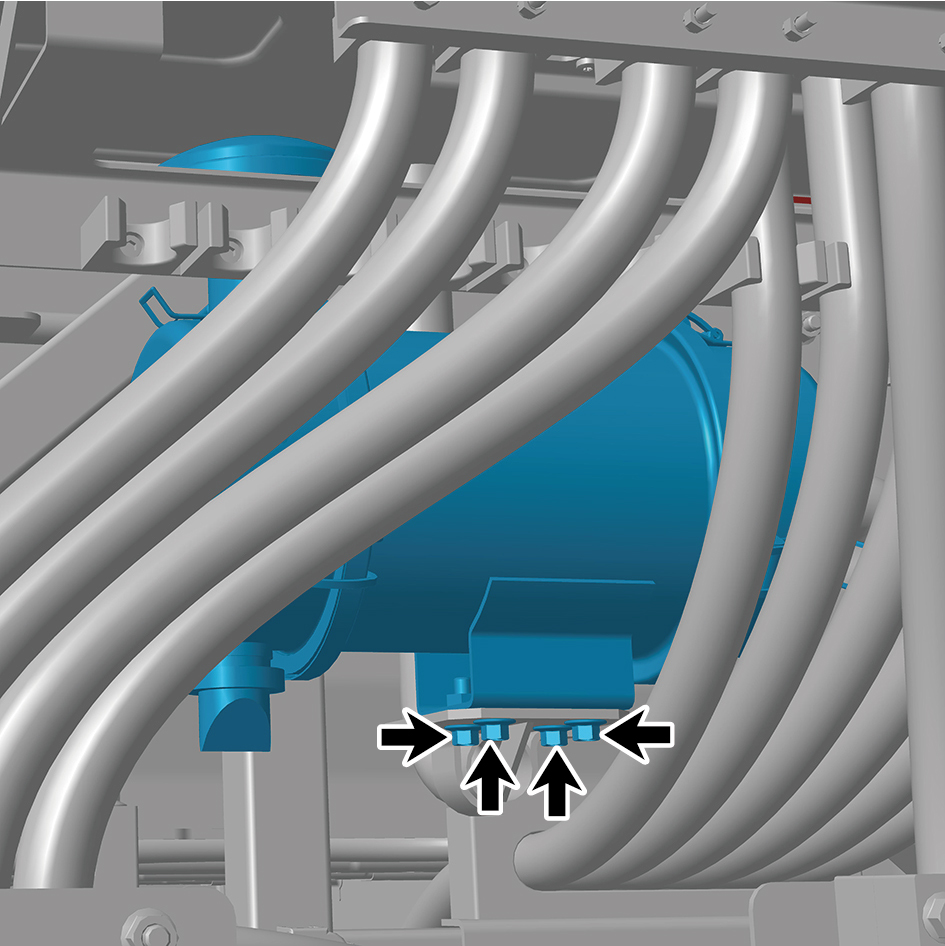

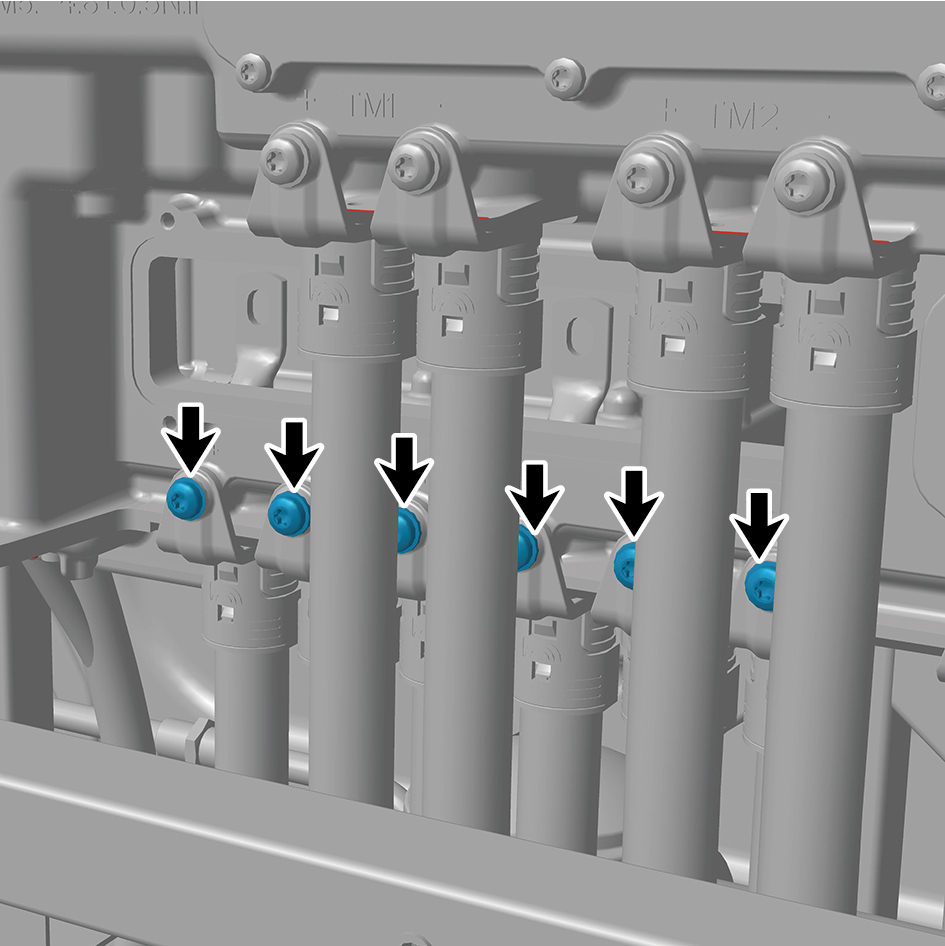

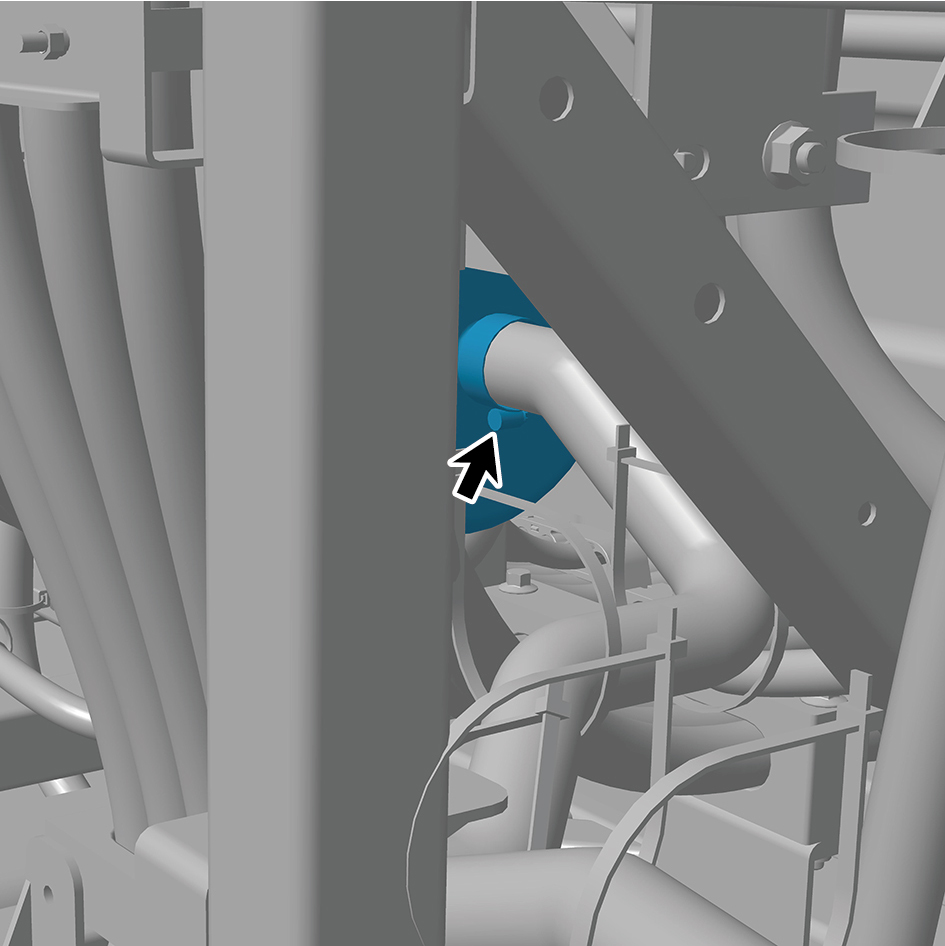

Figure p2114
Figure p2114
Figure p2114
Figure p2115
Figure p2115

إجراءات التركيب 1 انقل مجموعة فلتر الهواء إلى موضع التركيب. 2 صِل مشبكًا واحدًا لمجموعة فلتر الهواء. 3 ثبّت 4 براغي تثبيت لمجموعة فلتر الهواء.

عزم الربط: 18.5 +/- 2 (ft lbs)

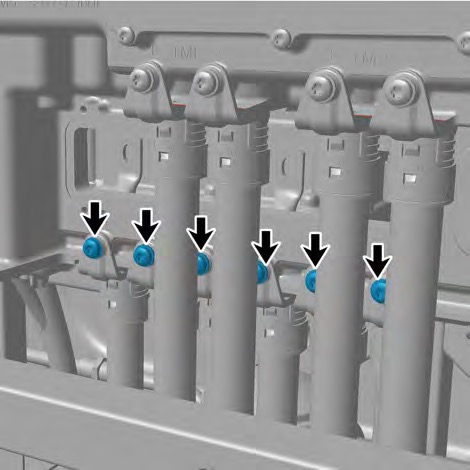

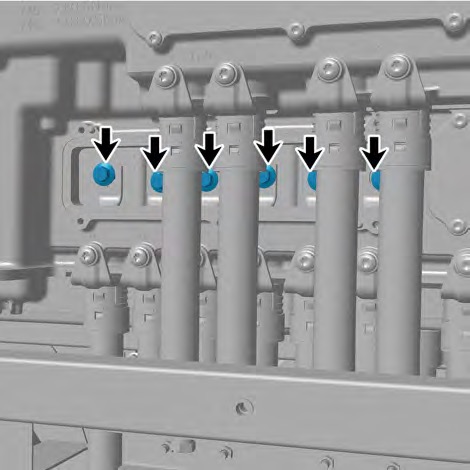

Figure p2116
Figure p2116
Figure p2116

4 ثبّت 6 براغي تثبيت لمجموعة أسلاك الجهد العالي. 5 ثبّت 6 براغي تثبيت لمجموعة أسلاك الجهد العالي.

عزم الربط: 22 +/- 2 (ft lbs)

6 ثبّت براغي التثبيت الستة للوحة الغطاء.

7 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 8 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 9 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 10 قم بتشغيل نظام الجهد العالي. 11 صِل الكابل السالب للبطارية. 12 أغلق لوحة الغطاء الأمامي القابل للطي. 13 أغلق الباب.

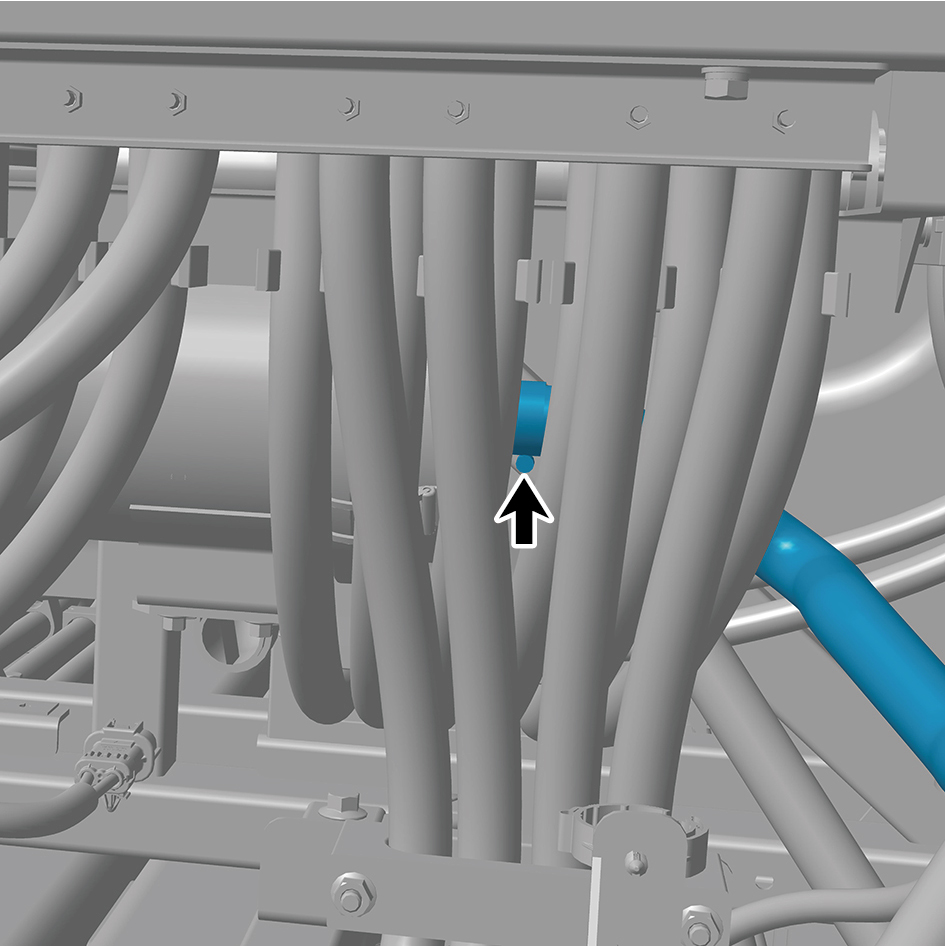

Figure p2117

8.17.1.3 استبدال خرطوم مدخل الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 3 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 4 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 افصل خرطوم مدخل الهواء.

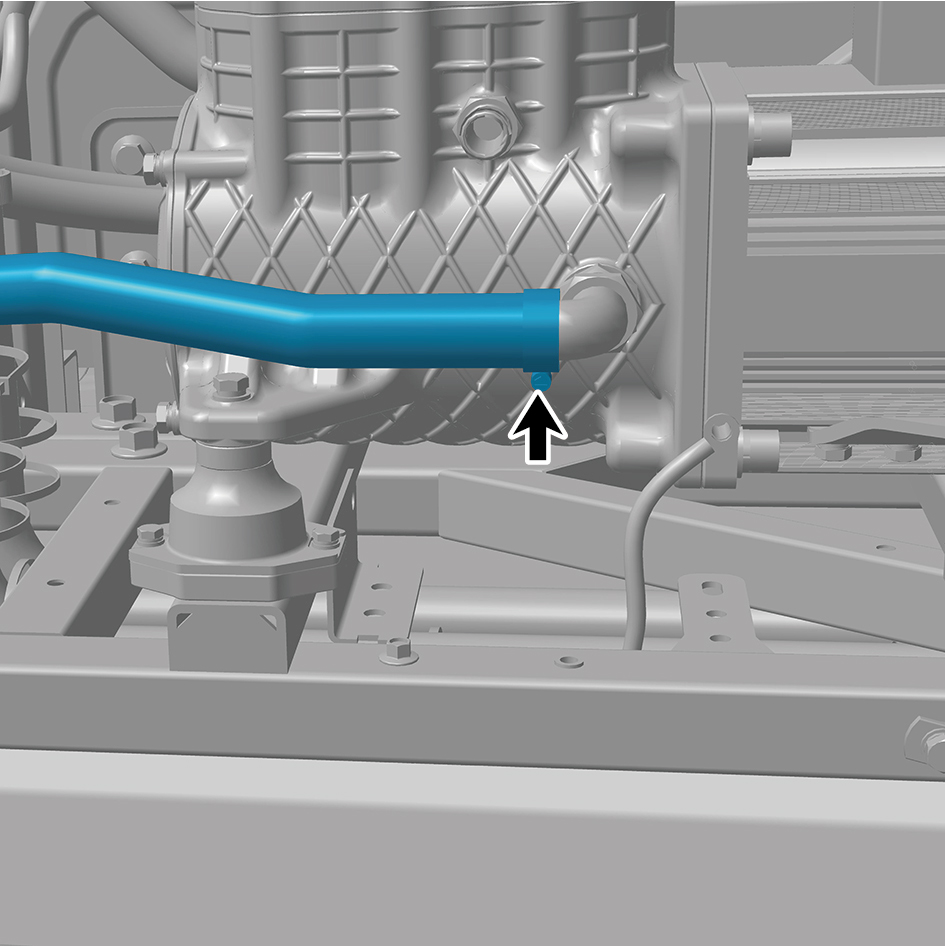

Figure p2118

إجراءات التركيب 1 ثبّت خرطوم مدخل الهواء.

Figure p2118

2 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 3 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 4 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى).

8.17.1.4 استبدال مجموعة وحدة معالجة الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 6 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي.

8 افصل موصلي أسلاك لمجموعة وحدة معالجة الهواء. 9 افصل 6 أنابيب هواء لمجموعة وحدة معالجة الهواء. 10 أزل 3 براغي تثبيت لمجموعة وحدة معالجة الهواء. 11 أزل مجموعة وحدة معالجة الهواء.

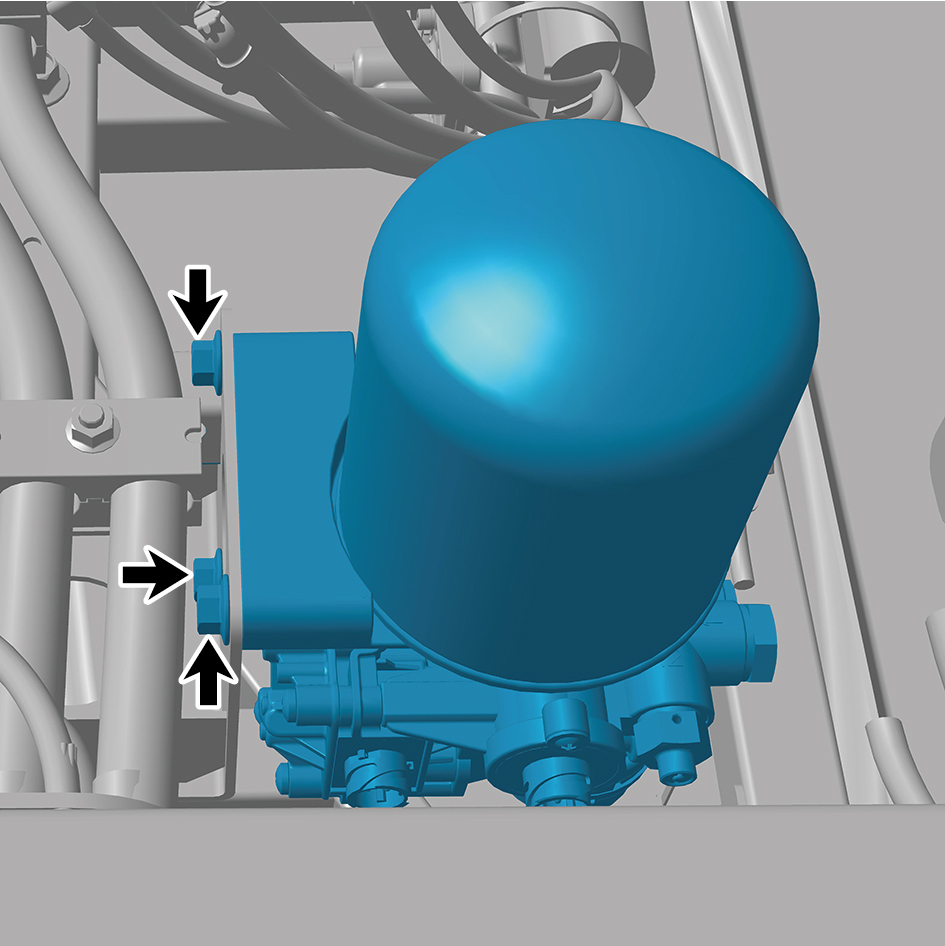

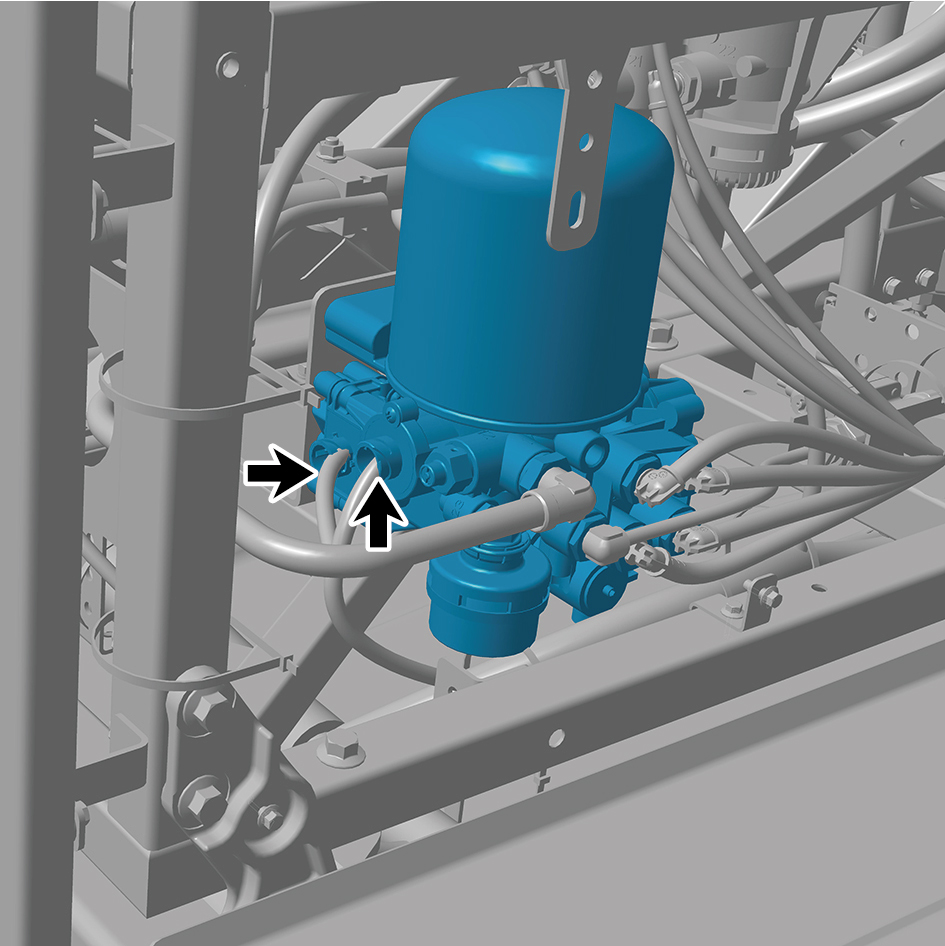

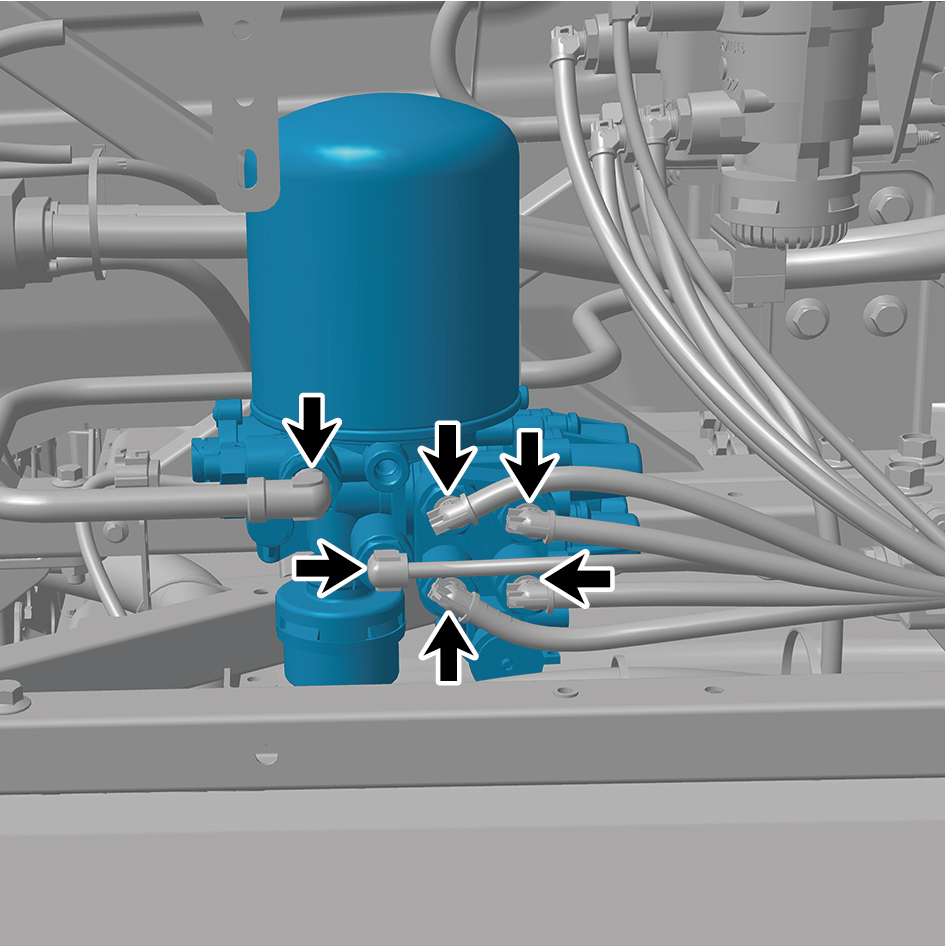

Figure p2120
Figure p2120
Figure p2120
Figure p2121
Figure p2121

إجراءات التركيب 1 انقل مجموعة وحدة معالجة الهواء إلى موضع التركيب. 2 ثبّت 3 براغي تثبيت لمجموعة وحدة معالجة الهواء.

عزم الربط: 70 +/- 3.5 (ft lbs)

3 صِل 6 أنابيب هواء لمجموعة وحدة معالجة الهواء.

Figure p2122

4 صِل موصلي أسلاك لمجموعة وحدة معالجة الهواء.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

5 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 6 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 8 صِل الكابل السالب للبطارية. 9 أغلق لوحة الغطاء الأمامي القابل للطي. 10 أغلق الباب.

8.17.1.5 استبدال صمام التصريف (الأمامي)

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 3 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى).

4 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 أزل صمام التصريف (الأمامي). إجراءات التركيب 1 انقل صمام التصريف (الأمامي) إلى موضع التركيب. 2 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 3 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 4 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى).

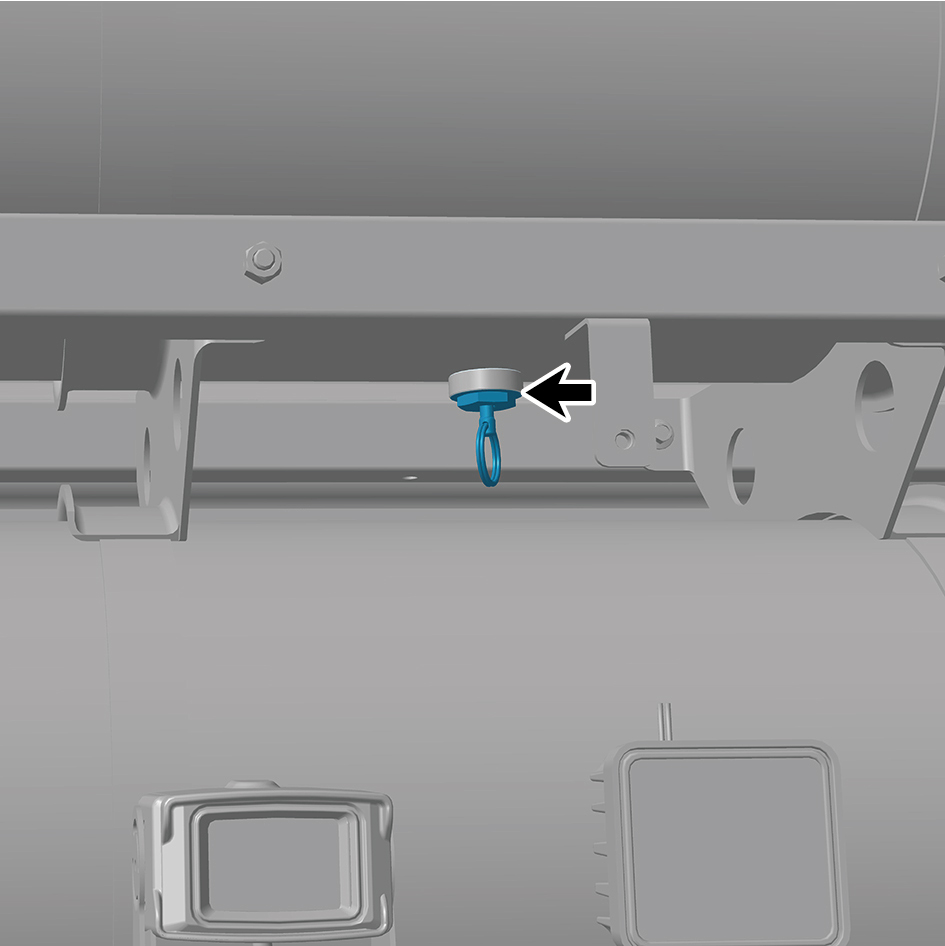

Figure p2123

8.17.1.6 استبدال صمام التصريف (الخلفي)

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 أزل صمام التصريف (الخلفي). إجراءات التركيب 1 انقل صمام التصريف (الخلفي) إلى موضع التركيب.

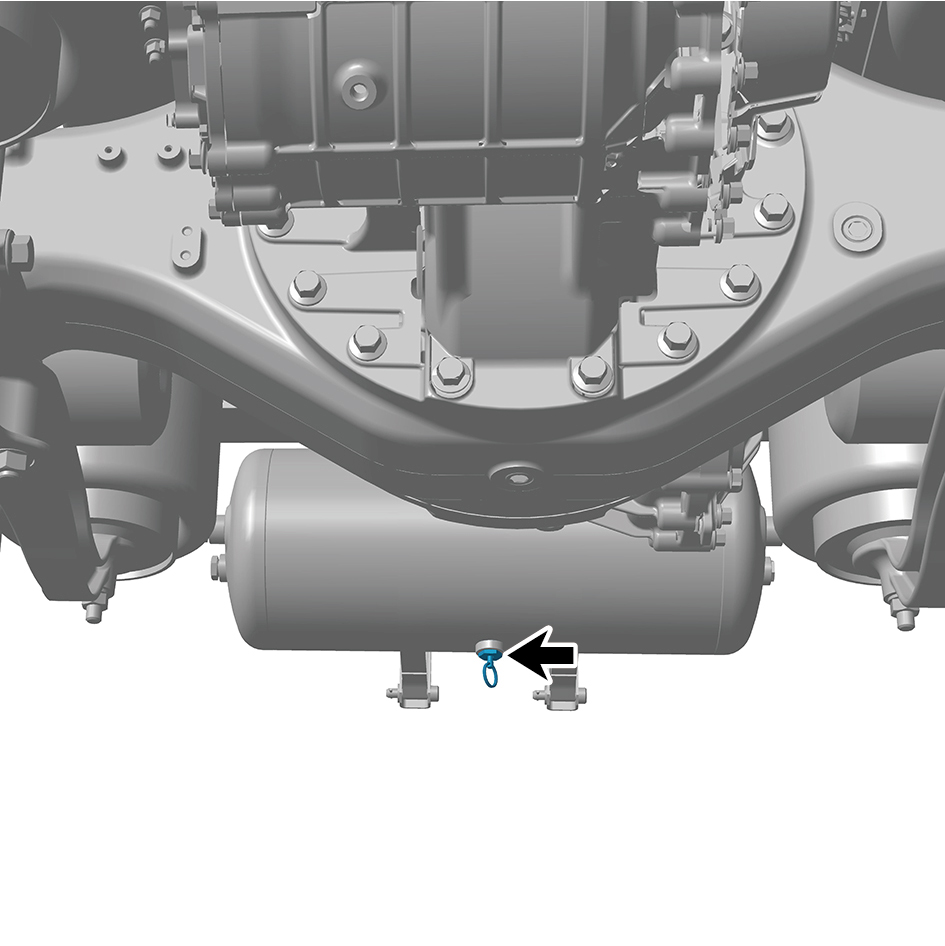

Figure p2124

8.17.1.7 استبدال مجموعة خزان الهواء

إجراءات الإزالة

1 حرر ضغط الهواء من نظام الفرامل. 2 افصل 3 أنابيب هواء لمجموعة خزان الهواء. 3 أزل مجموعة خزان الهواء. إجراءات التركيب 1 انقل مجموعة خزان الهواء إلى موضع التركيب. 2 صِل 3 أنابيب هواء لمجموعة خزان الهواء.

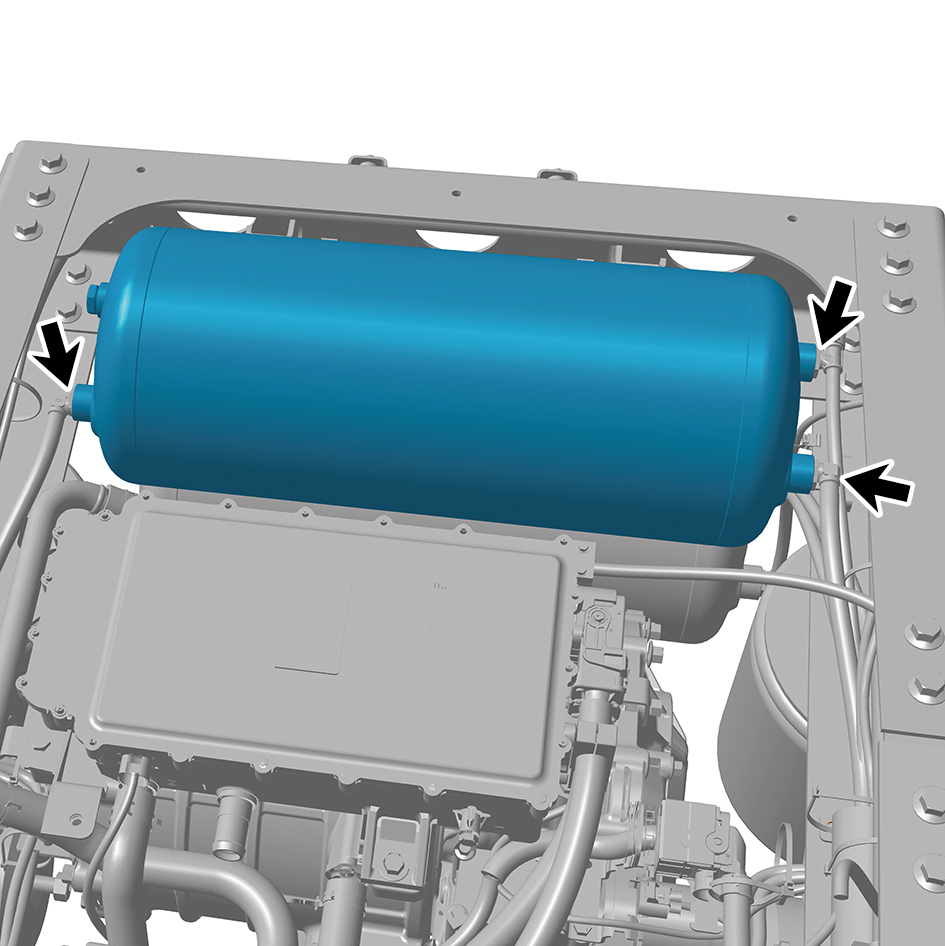

Figure p2125

8.17.1.8 استبدال مجموعة الأنبوب الفولاذي لضاغط الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 3 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 4 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 أزل الجسم السفلي للمنحرف الأيسر.

6 أزل مجموعة لوحة الغطاء للشحن الأيسر. 7 افصل أنبوبي هواء لمجموعة الأنبوب الفولاذي لضاغط الهواء.

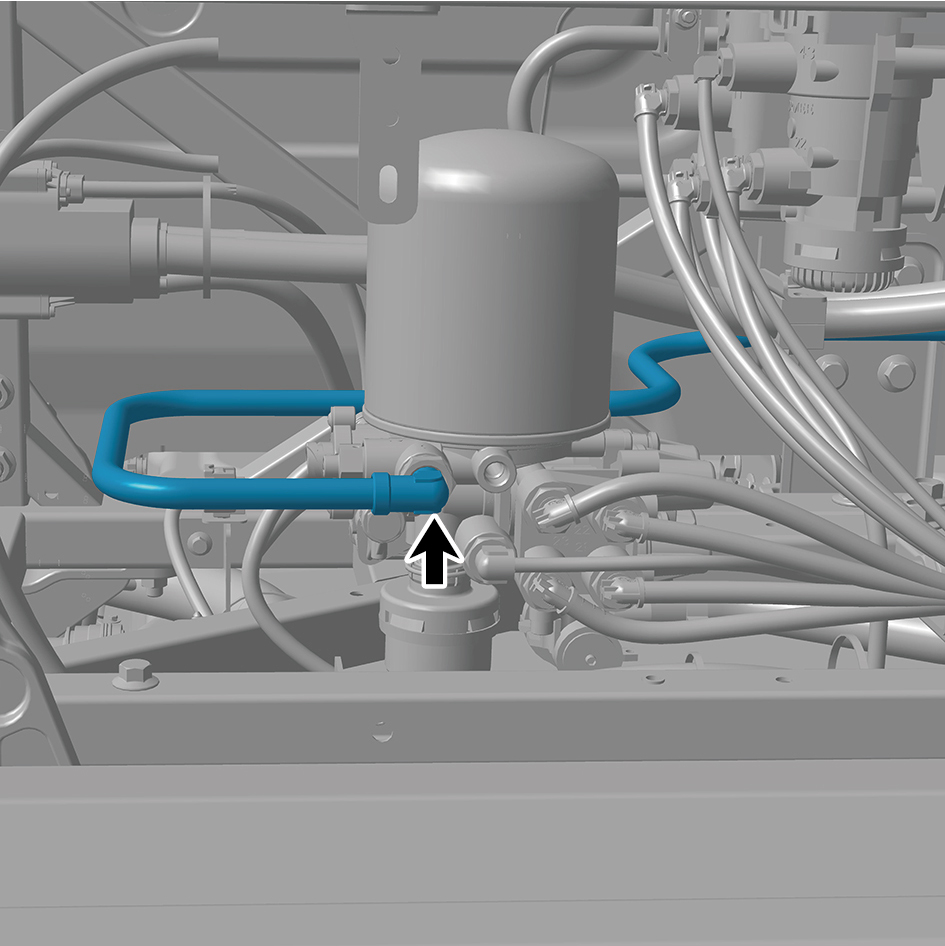

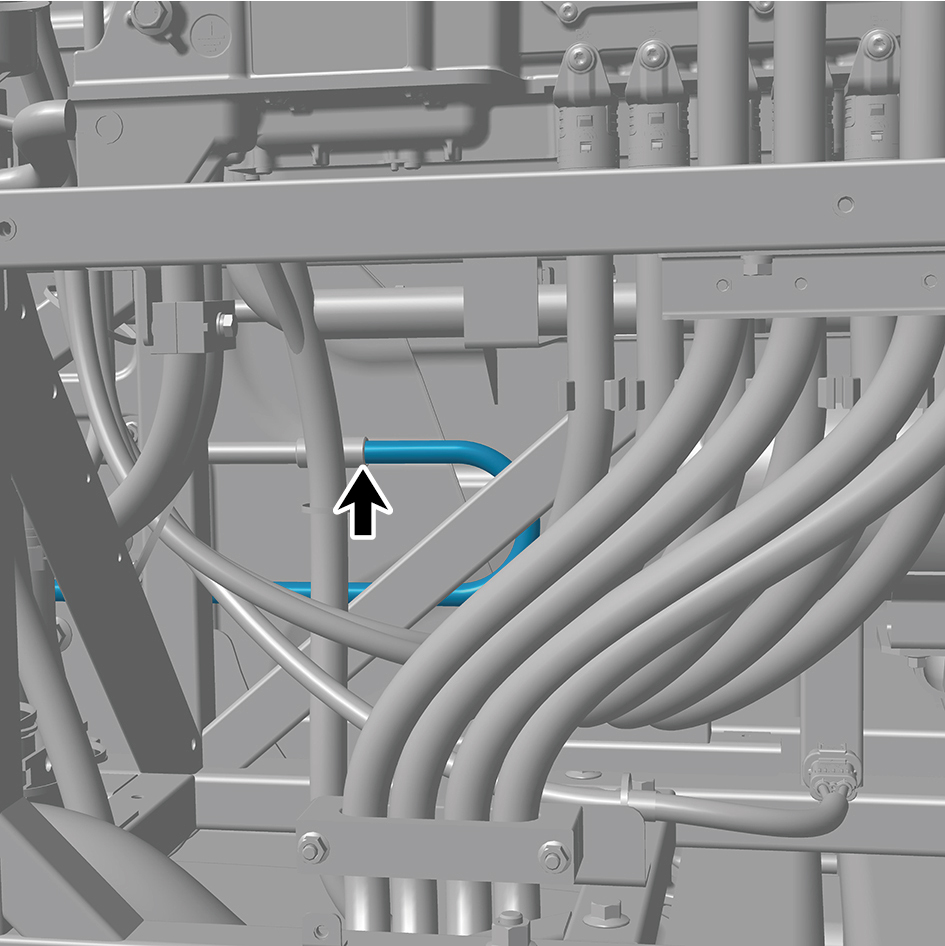

Figure p2126
Figure p2126

8 أزل مشبكي أنابيب لمجموعة الأنبوب الفولاذي لضاغط الهواء، وأزل مجموعة الأنبوب الفولاذي لضاغط الهواء. إجراءات التركيب

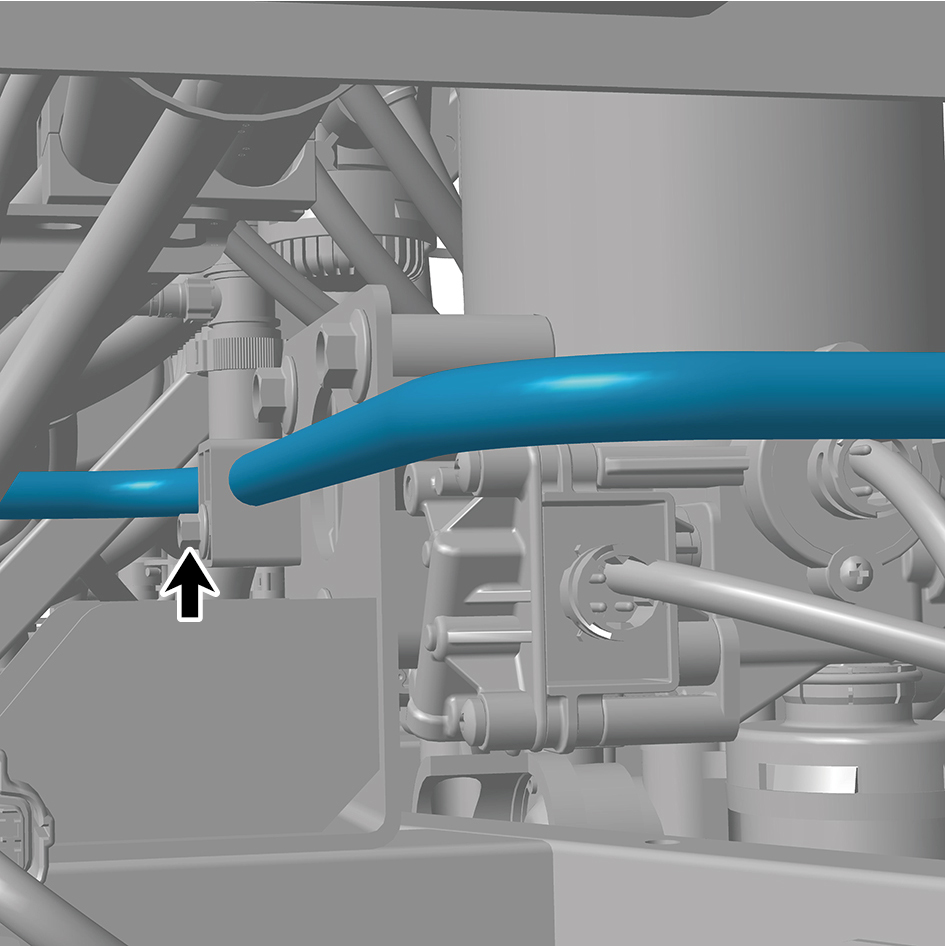

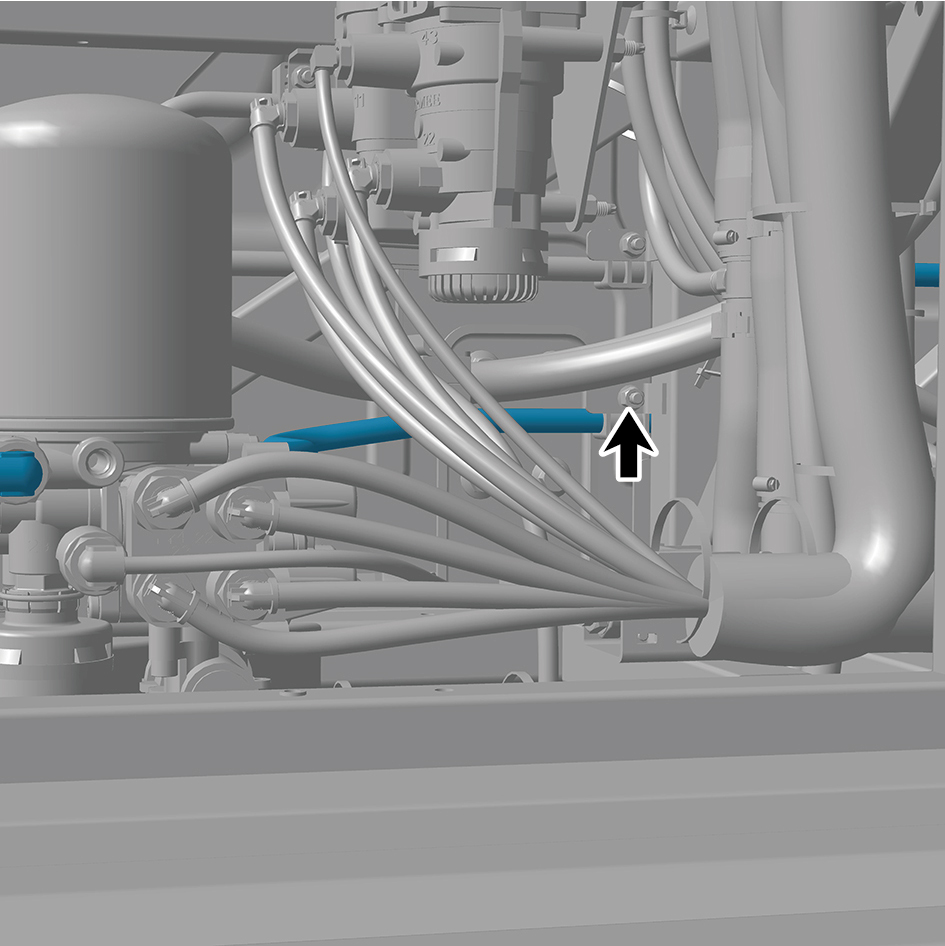

Figure p2127
Figure p2127

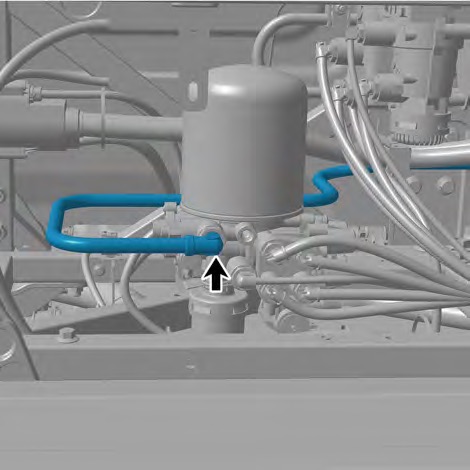

Figure p2128
Figure p2128
Figure p2128

1 انقل مجموعة الأنبوب الفولاذي لضاغط الهواء إلى موضع التركيب. 2 ثبّت مشبكي أنابيب لمجموعة الأنبوب الفولاذي لضاغط الهواء. 3 صِل أنبوبي هواء لمجموعة الأنبوب الفولاذي لضاغط الهواء.

4 ثبّت مجموعة لوحة الغطاء للشحن الأيسر. 5 ثبّت الجسم السفلي للمنحرف الأيسر. 6 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 7 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 8 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى).

8.17.1.9 استبدال مجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى)

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 3 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 4 أزل الجسم السفلي للمنحرف الأيسر. 5 أزل مجموعة لوحة الغطاء للشحن الأيسر.

6 افصل وصلي مجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى). 7 أزل برغيي تثبيت وصامولتي تثبيت لمشبكي الأنابيب لمجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى). 8 أزل مجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى). إجراءات التركيب

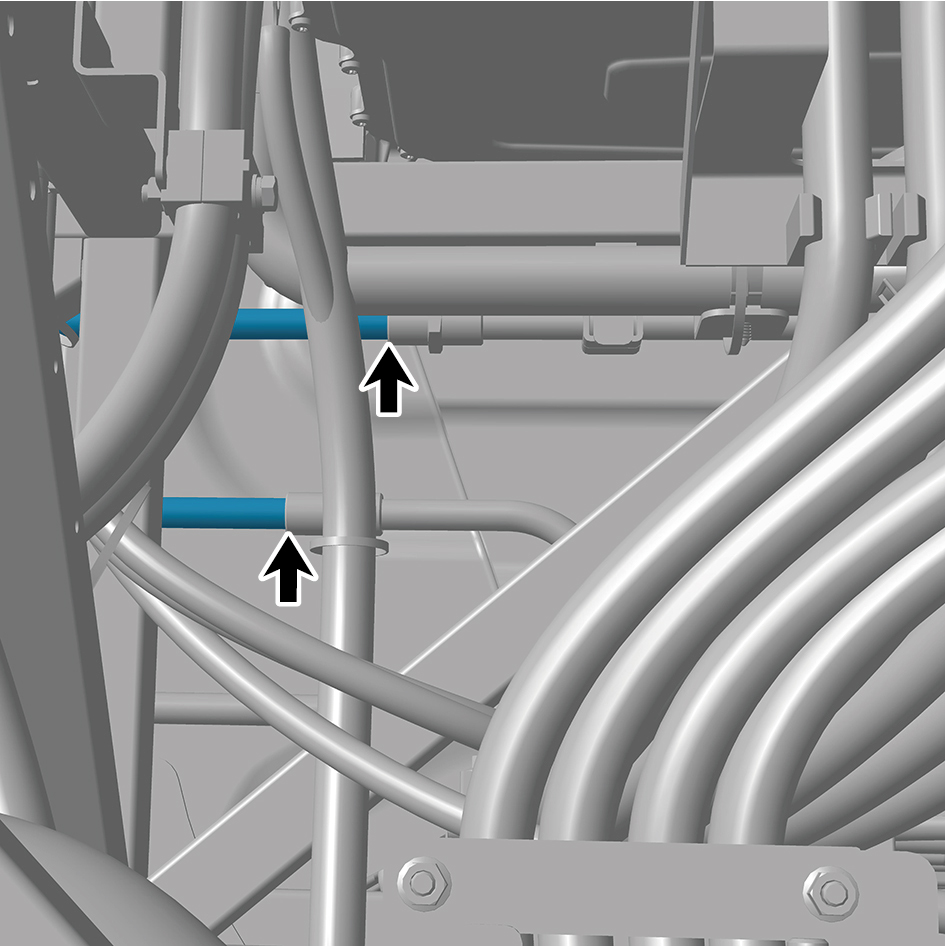

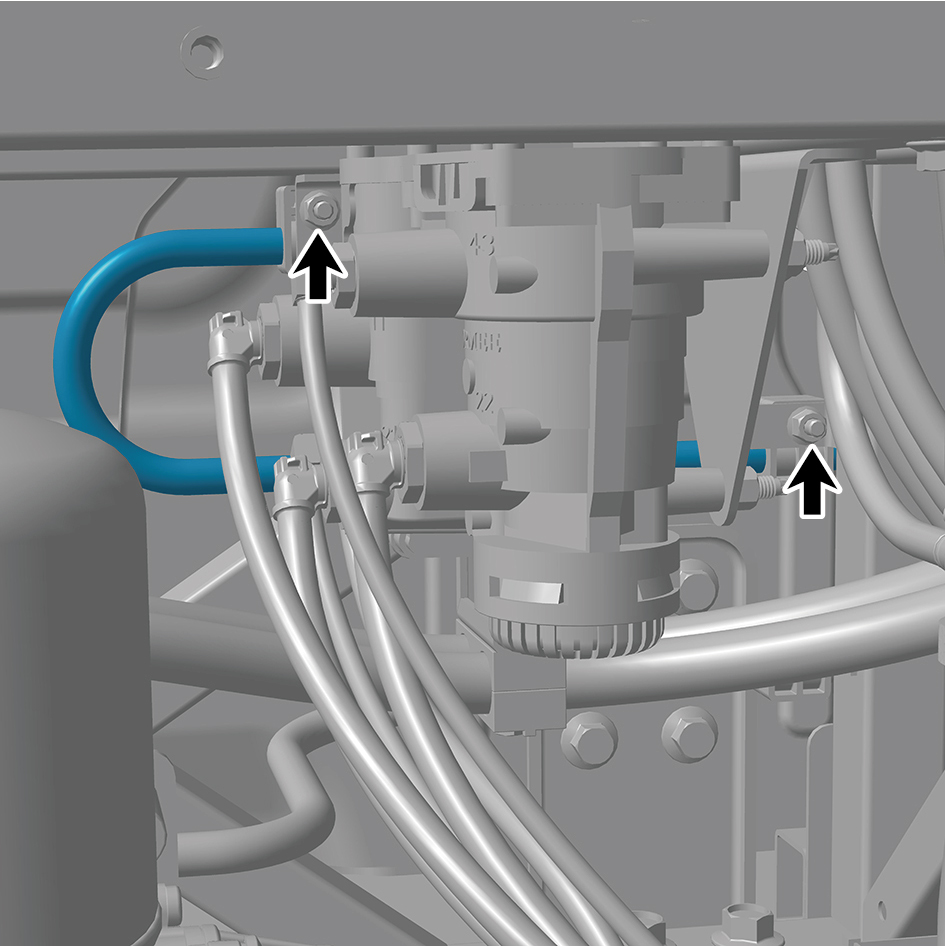

Figure p2130
Figure p2130
Figure p2131
Figure p2131

1 انقل مجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى) إلى موضع التركيب. 2 ثبّت برغيي تثبيت وصامولتي تثبيت لمشبكي الأنابيب لمجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى).

عزم الربط: 22 +/- 3.5 (ft lbs)

3 صِل وصلي مجموعة الأنبوب الفولاذي لضاغط الهواء (اليسرى). 4 ثبّت مجموعة لوحة الغطاء للشحن الأيسر. 5 ثبّت الجسم السفلي للمنحرف الأيسر. 6 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 7 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى).

8.17.1.10 استبدال عنصر فلتر الهواء

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي.

4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.
Figure p2134

5 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 6 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 8 أزل مجموعة فلتر الهواء. 9 افصل 3 مشابك لعنصر فلتر الهواء. 10 أزل عنصر فلتر الهواء. إجراءات التركيب 1 انقل عنصر فلتر الهواء إلى موضع التركيب. 2 ثبّت 3 مشابك لعنصر فلتر الهواء.

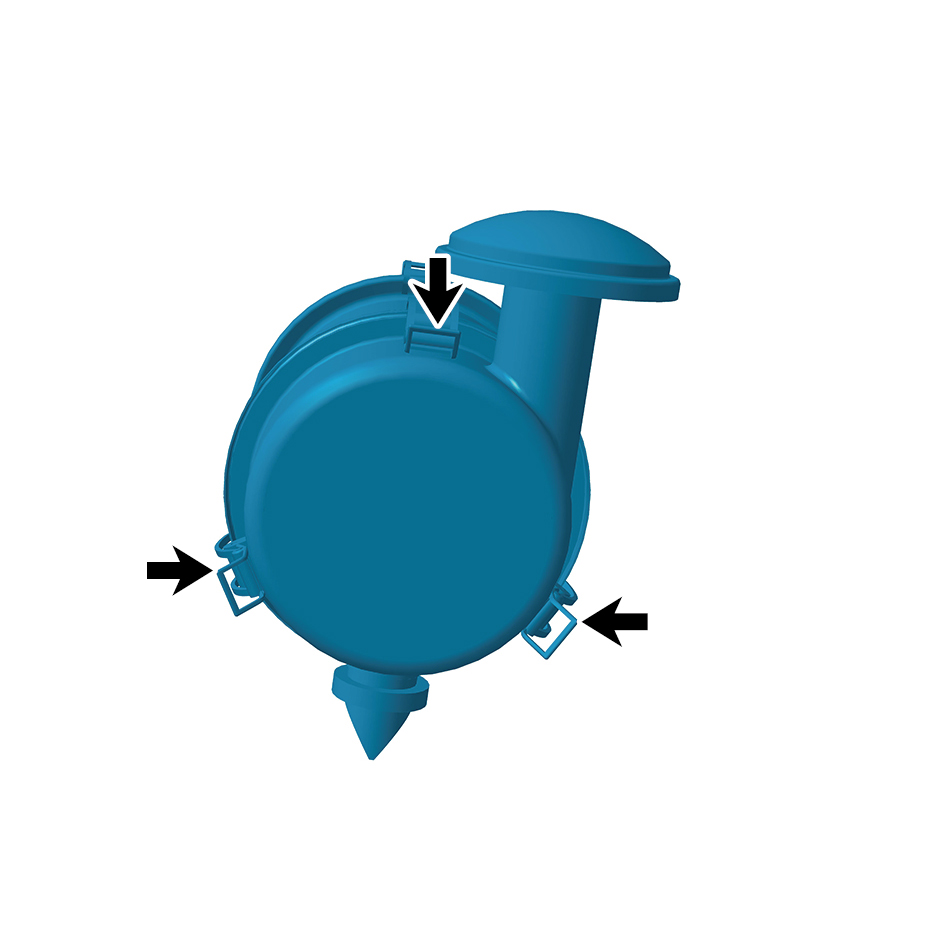

Figure p2132

3 ثبّت مجموعة فلتر الهواء. 4 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 6 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 9 أغلق الباب.

8.17.1.11 استبدال عنصر فلتر الهواء (كاتم الصوت)

إجراءات الإزالة 1 حرر ضغط الهواء من نظام الفرامل. 2 افتح الباب. 3 افتح لوحة الغطاء الأمامي القابل للطي. 4 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

5 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 6 أزل مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 7 أزل مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 8 أزل مجموعة فلتر الهواء.

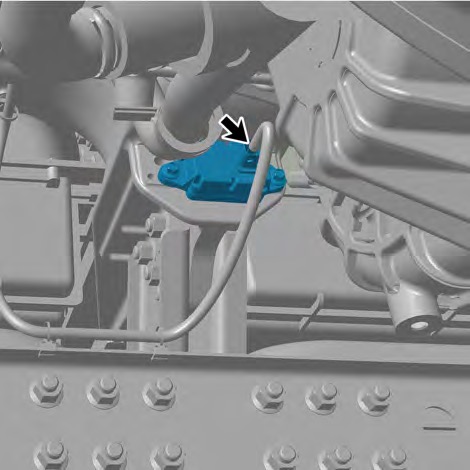

Figure p2180
Figure p2180
Figure p2178
Figure p2177
Figure p2175
Figure p2175

9 افصل 3 مشابك لعنصر فلتر الهواء. 10 أزل عنصر فلتر الهواء (كاتم الصوت). إجراءات التركيب 1 انقل عنصر فلتر الهواء (كاتم الصوت) إلى موضع التركيب. 2 ثبّت 3 مشابك لعنصر فلتر الهواء. 3 ثبّت مجموعة فلتر الهواء. 4 ثبّت مجموعة لوحة الغطاء الوسطى للحامل المتكامل الخلفي. 5 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليمنى). 6 ثبّت مجموعة لوحة الغطاء الجانبية للحامل المتكامل الخلفي (اليسرى). 7 صِل الكابل السالب للبطارية. 8 أغلق لوحة الغطاء الأمامي القابل للطي. 10 أغلق الباب.

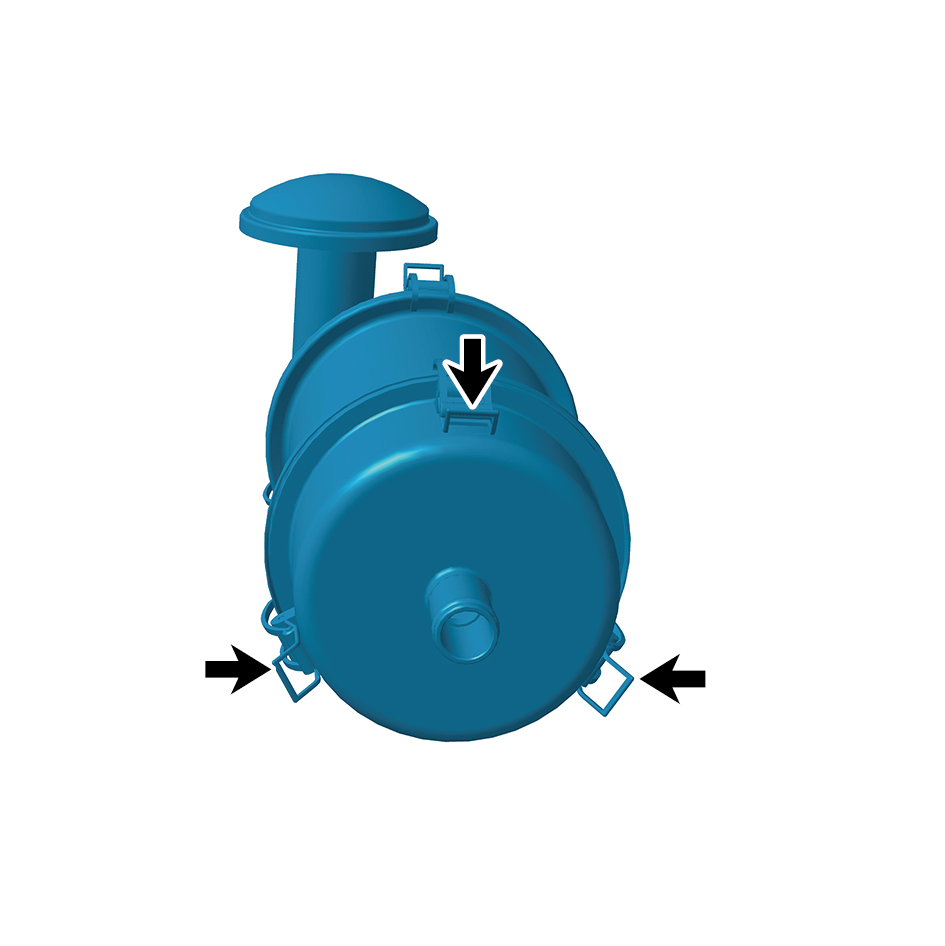

Figure p2134
اسم أداة التثبيتالمواصفاتنطاق عزم الربط
قدم-رطل من عزم الربط (ft lbs)
برغي التثبيت الذي يربط مجموعة مستشعر الانعراج بمجموعة الإطارM818.5 +/- 2 (ft lbs)
براغي التثبيت التي تربط مجموعة وحدة التحكم EBS بحامل EBSM68 +/- .75 (ft lbs)

8.18 جهاز تنفيذ وحدة التحكم الإلكترونية EBS3568· 3g

8.18.1 المواصفات

8.18.1.1 مواصفات أدوات التثبيت

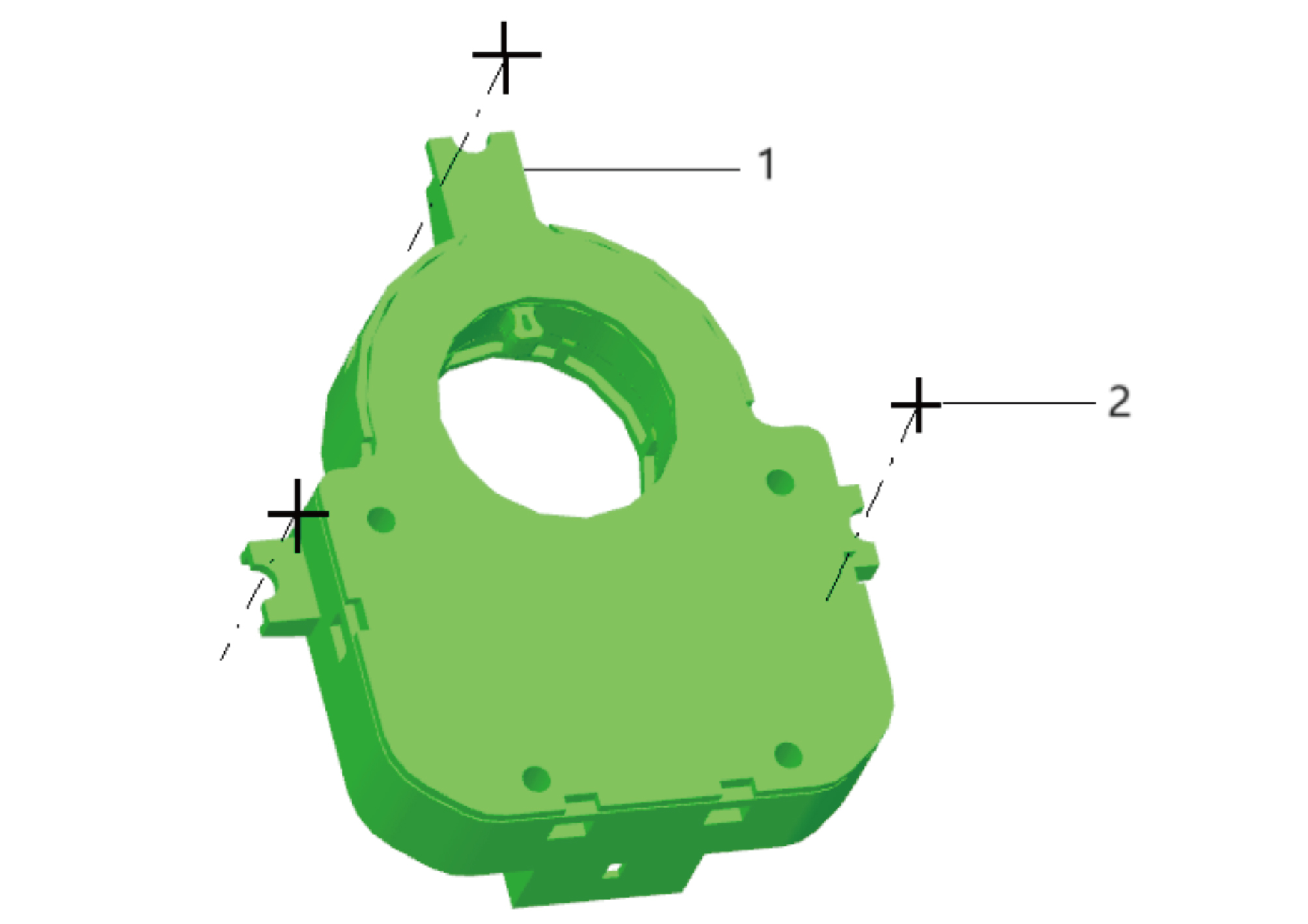

Figure p2136

8.18.2 مخطط التفكيك

8.18.2.1 مخطط التفكيك

1. مجموعة مستشعر الزاوية 2. برغي آلي برأس صينية بمقبس صليبي

3. مجموعة وحدة التحكم EBS 4. برغي شفة سداسي

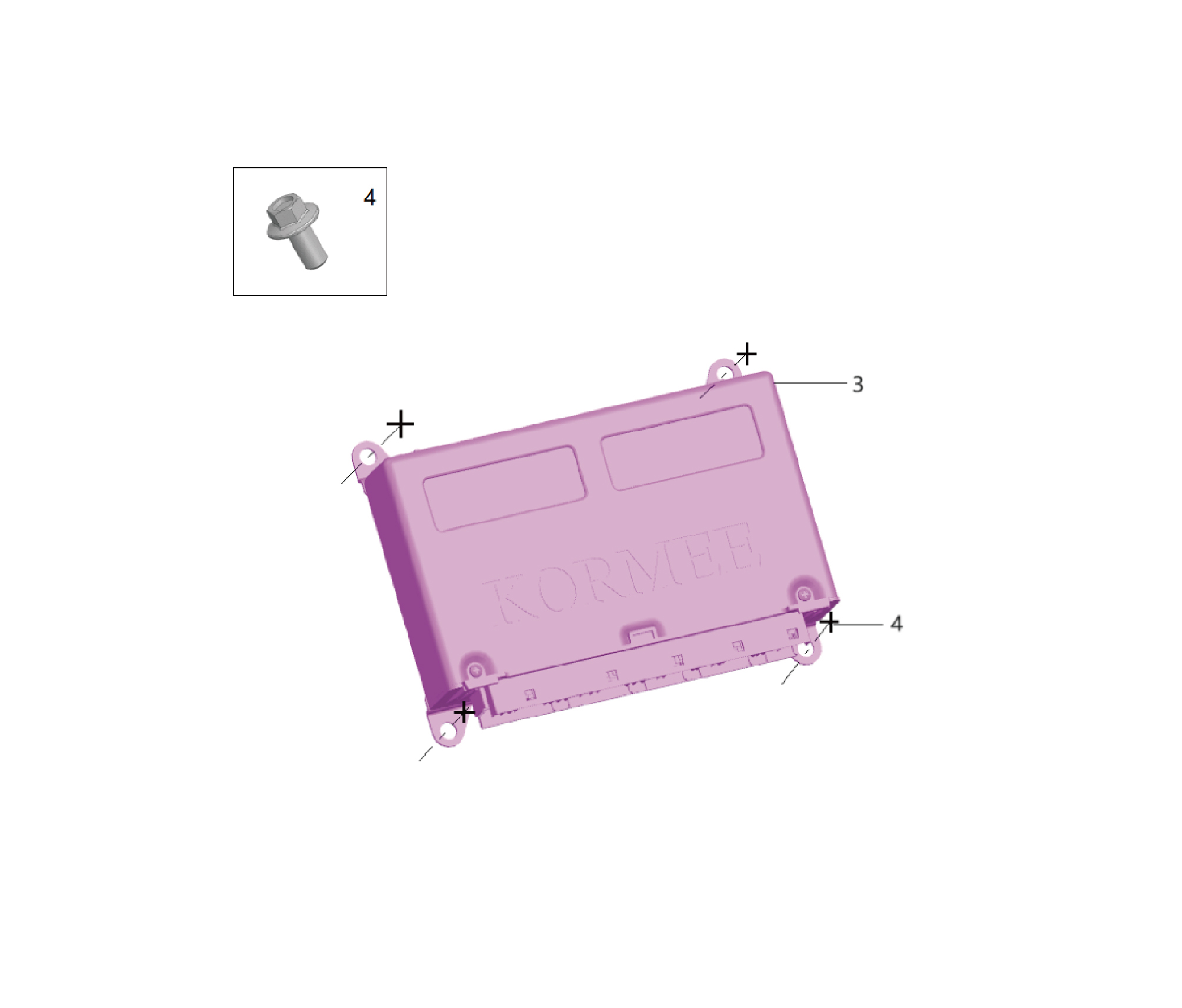

Figure p2137

5. مجموعة مستشعر الانعراج 6. برغي شفة سداسي

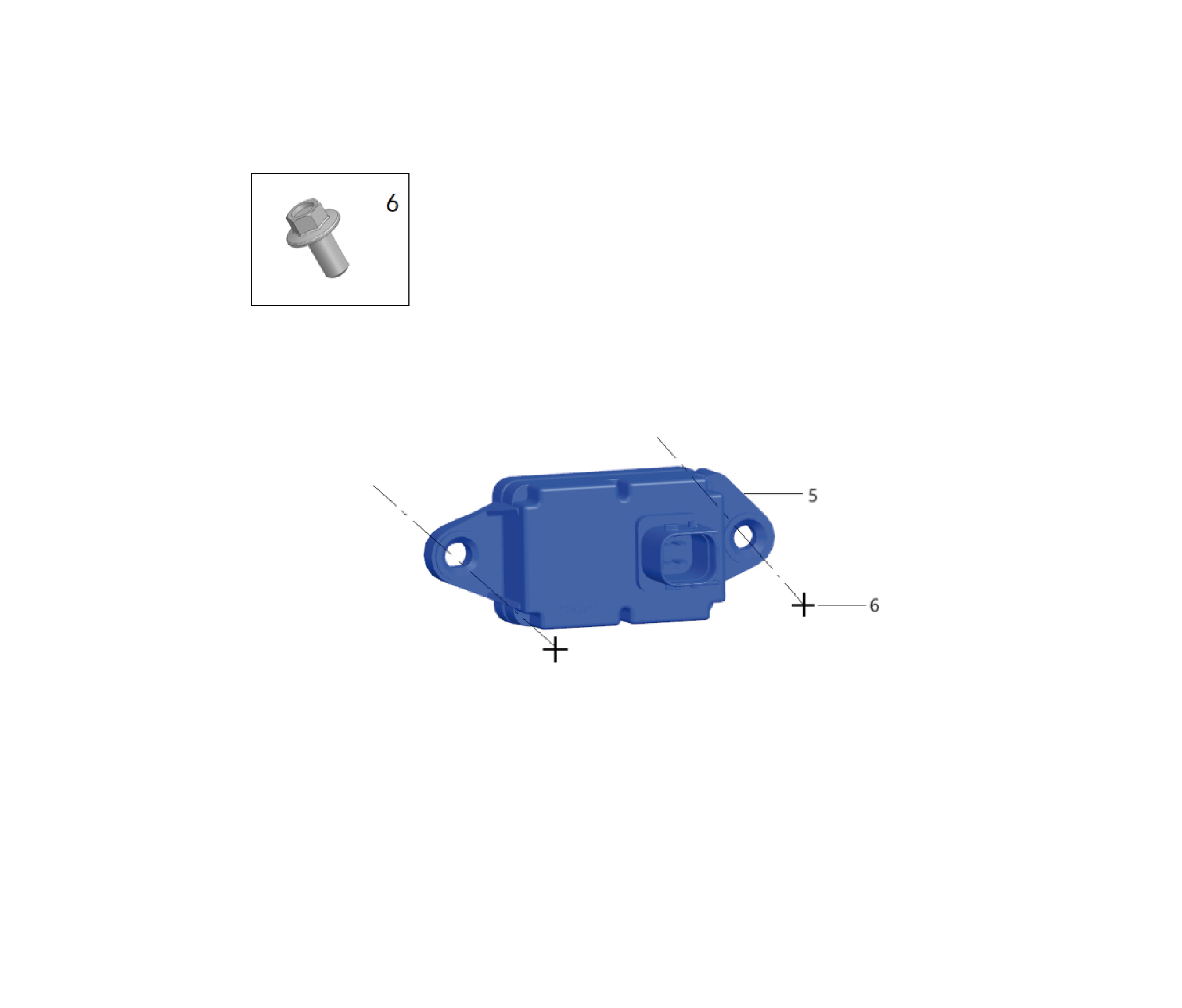

Figure p2138

8.18.3 مخطط النظام التخطيطي

8.18.3.1 مخطط الدائرة الكهربائية

العَرَضالجزء المشتبه في عطلهالإجراءات
وظيفة EBS تعمل دائمًا أو لا تعمل في أي وقت1.خطأ في تركيب مستشعر سرعة العجلةأعد تركيب مستشعر سرعة العجلة واضبط الفجوة بين مستشعر سرعة العجلة ولوحة الإشارة. استبدل مستشعر سرعة العجلة أو لوحة الإشارة إذا لزم الأمر.
2.الفجوة بين مستشعر سرعة العجلة ولوحة الإشارة كبيرة جدًا أو صغيرة جدًا، أو وجود أجسام غريبة تعيقها
3.عطل في مستشعر سرعة العجلةراجع عطل مستشعر ABS للعجلة اليسرى للمحور الأمامي. عطل مستشعر ABS للعجلة اليمنى للمحور الأمامي. عطل مستشعر ABS للعجلة اليسرى للمحور الخلفي. عطل مستشعر ABS للعجلة اليمنى للمحور الخلفي
4.عطل في صمام الملف اللولبي ABSراجع عطل صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي. عطل صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي
5.عطل في وحدة EBSراجع استبدال مجموعة وحدة التحكم EBS
رمز الخطأوصف الخطأطريقة الاستبعاد
C330203جهد وحدة التحكم الإلكترونية مرتفع جدًاراجع عطل طاقة EBS
C330204جهد وحدة التحكم (ECU) منخفض جدًا

8.18.4 معلومات التشخيص والخطوات

8.18.4.1 وصف التشخيص

قبل تشخيص عطل جهاز تنفيذ وحدة التحكم الإلكترونية EBS، من المهم فهم والتعرف على مبدأ عمل جهاز تنفيذ وحدة التحكم الإلكترونية EBS قبل بدء تشخيص النظام. سيساعد هذا في تحديد خطوات تشخيص الأعطال الصحيحة عند حدوث عطل، والأهم من ذلك، سيساعد في تحديد أن الحالة التي وصفها العميل تنتمي إلى التشغيل الطبيعي. يجب أن يبدأ أي تشخيص لأعطال جهاز تنفيذ وحدة التحكم الإلكترونية EBS بالفحص الروتيني، لتوجيه موظفي الصيانة لاتخاذ الخطوة المنطقية التالية لتشخيص العطل. إن فهم عملية التشخيص واستخدامها بشكل صحيح يمكن أن يقلل من وقت التشخيص ويتجنب سوء تقدير

الأجزاء المعطوبة. 8.18.4.2 الفحص الروتيني

• تحقق من أجهزة التركيب بعد البيع التي قد تؤثر على تشغيل نظام جهاز تنفيذ وحدة التحكم الإلكترونية EBS، مع التأكد من أن هذه الأجهزة لا يمكن أن تؤثر على تشغيل نظام جهاز تنفيذ وحدة التحكم الإلكترونية EBS.

• افحص مكونات النظام التي يسهل الوصول إليها أو المرئية للتأكد من عدم وجود تلف واضح أو عطل محتمل. 8.18.4.3 جدول أعراض الأعطال

8.18.4.4 تأكيد رمز الخطأ التشخيصي

1. صل أداة التشخيص بواجهة التشخيص، واقرأ وسجل رمز الخطأ التشخيصي (DTC)، ثم امسح رمز الخطأ التشخيصي. 2. قم بتشغيل المركبة مرة أخرى. 3. اقرأ رمز خطأ نظام التحكم مرة أخرى لتأكيد ما إذا كان هناك أي مخرجات رمز خطأ من النظام. – نعم: شخّص بناءً على رمز الخطأ الناتج.

– لا: قم بإجراء فحص الأعطال المتقطعة، راجع فحص الأعطال المتقطعة 8.18.4.5 قائمة رموز الخطأ التشخيصية (DTC)

EBS

رمز الخطأوصف الخطأطريقة الاستبعاد
C35020Dفشل طاقة الصمام
C3F0205فشل اتصال CAN للمركبةراجع عطل اتصال EBS
B030205اتصال CAN لنظام ESC معطوب
C36020Cعطل EEPROMراجع العطل الداخلي لـ EBS
P210305DBR مفصول
P2B0305ESC غير مكتشف
B010205اتصال CAN لنظام EPM للمحورين 1 و2 معطوبراجع عطل اتصال CAN الخاص بـ EBS
P220305فشل صمام القدمراجع عطل مولد إشارة الفرامل
P340305فشل صمام المقطورةراجع عطل صمام التحكم في المقطورة
P390305مستشعر معدل الانعراج معطوبراجع عطل مستشعر معدل الانعراج
P3A0305مستشعر زاوية التوجيه معطوبراجع عطل مستشعر زاوية التوجيه
P150301الفجوة بين المستشعر الأمامي الأيسر وحلقة التروس كبيرة جدًاراجع عطل مستشعر ABS للعجلة اليسرى للمحور الأمامي
P150306مستشعر أمامي أيسر مقصور
P150305المستشعر الأمامي الأيسر مفصول
P15030Bفقدان أسنان الحلقة الأمامية اليسرى، انحراف
P160301الفجوة بين المستشعر الأمامي الأيمن وحلقة التروس كبيرة جدًاراجع عطل مستشعر ABS للعجلة اليمنى للمحور الأمامي
P160306مستشعر أمامي أيمن مقصور
P160305المستشعر الأمامي الأيمن مفصول
P16030Bفقدان أسنان الحلقة الأمامية اليمنى، انحراف
P170301الفجوة بين المستشعر الخلفي الأيسر/الثاني الأيسر وحلقة التروس كبيرة جدًاراجع عطل مستشعر ABS للعجلة اليسرى للمحور الخلفي
P170306المستشعر الخلفي الأيسر/الثاني الأيسر مقصور
P170305المستشعر الخلفي الأيسر/الثاني الأيسر مفصول
P17030Bفقدان الأسنان وانحراف الحلقة الخلفية اليسرى/الثانية اليسرى
P180301الفجوة بين المستشعر الخلفي الأيمن/الثاني الأيمن وحلقة التروس كبيرة جدًاراجع عطل مستشعر ABS للعجلة اليمنى للمحور الخلفي
P180306المستشعر الخلفي الأيمن/الثاني الأيمن مقصور
P180305المستشعر الخلفي الأيمن/الثاني الأيمن مفصول
P18030Bفقدان الأسنان وانحراف الحلقة الخلفية اليمنى/الثانية اليمنى
رمز الخطأوصف الخطأطريقة الاستبعاد
P1D0306قصر دائرة صمام الملف اللولبي الأمامي الأيسرراجع عطل صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي
P1D0305صمام الملف اللولبي الأمامي الأيسر مفصول
P1E0306قصر دائرة صمام الملف اللولبي الأمامي الأيمنراجع عطل صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي
P1E0305صمام الملف اللولبي الأمامي الأيمن مفصول
P200306قصر دائرة EPM للمحور الأولراجع عطل منظم المحور للمركبة 1M
P200309وحدة التحكم الإلكترونية EPM للمحور الأول معطوبة
P20030Aمستشعر ضغط EPM للمحور الأول معطوب
P200305EPM للمحور الأول مفصول
P250306قصر دائرة EPM للمحور الثانيراجع عطل منظم المحور للمركبة 2M
P250309وحدة التحكم الإلكترونية EPM للمحور الثاني معطوبة
P25030Aمستشعر ضغط EPM للمحور الثاني معطوب
P250305EPM للمحور 2 مفصول
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C330203جهد وحدة التحكم الإلكترونية مرتفع جدًاجهد وحدة التحكم الإلكترونية مرتفع جدًاتشغيل وحدة التحكم1. البطارية الرئيسية 2. نظام شحن الجهد المنخفض 3. مجموعة الأسلاك 4.EBS
C330204جهد وحدة التحكم (ECU) منخفض جدًاجهد وحدة التحكم (ECU) منخفض جدًاتشغيل وحدة التحكم
C35020Dفشل طاقة الصمامفشل طاقة الصمامتشغيل وحدة التحكم

8.18.4.6 عطل طاقة EBS

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

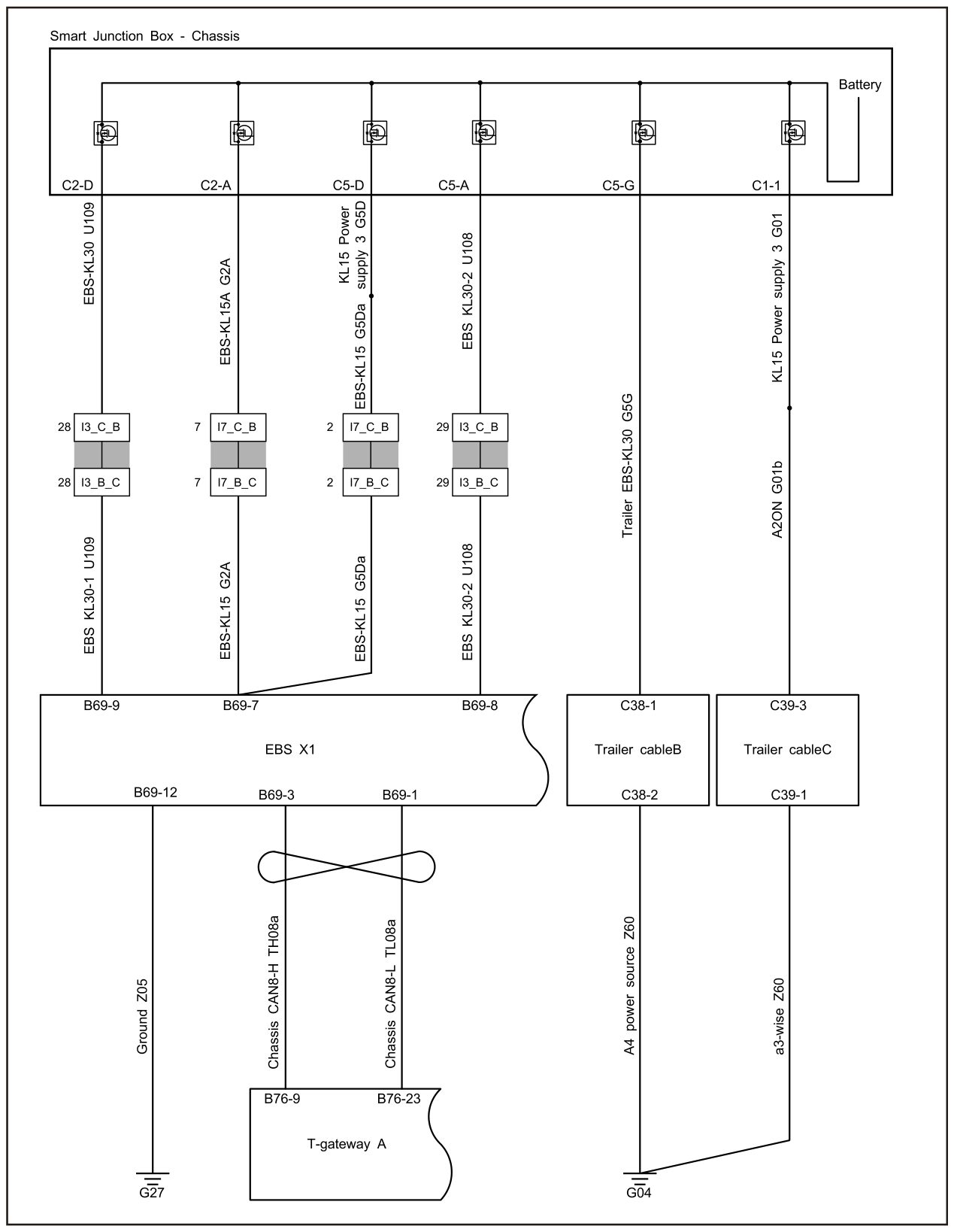

8.18.4.6 EBS Power Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C3F0205فشل اتصال CAN للمركبةانتهاء مهلة حزمة EEC1. الإجراءتشغيل وحدة التحكم1. مجموعة الأسلاك 2.EBS
B030205اتصال CAN لنظام ESC معطوباتصال CAN لنظام ESC غير طبيعيتشغيل وحدة التحكم

الخطوة 3 : تحقق من وجود أي رموز خطأ طاقة لوحدات أخرى بالإضافة إلى EBS؟ – نعم: افحص البطارية الرئيسية. راجع فحص البطارية الرئيسية افحص نظام شحن الجهد المنخفض. راجع عطل نظام شحن الجهد المنخفض DCDC1 – لا: الخطوة التالية الخطوة 4 : افحص مصدر طاقة EBS ومجموعة أسلاك التأريض. الخطوة 5 : EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6 : استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.7 عطل اتصال EBS

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.7 EBS Communication Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال ناقل CAN8. راجع فحص سلامة شبكة ناقل CAN8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
C36020Cعطل EEPROMعطل EEPROMتشغيل وحدة التحكم1.EBS
P210305DBR مفصولDBR غير متصلتشغيل وحدة التحكم
P2B0305ESC غير مكتشفالفحص الثابت SAS أو الفحص الديناميكي ESC غير مكتمل.تشغيل وحدة التحكم
رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
B010205اتصال CAN لنظام EPM للمحور 1 والمحور 2 معطوباتصال CAN لنظام EPM بين المحور 1 والمحور 2 غير طبيعيتشغيل وحدة التحكم1. مجموعة الأسلاك 2.EBS

الخطوة 4: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 5: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 6: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.8 العطل الداخلي لـ EBS

1. منطق مراقبة رمز الخطأ التشخيصي 2. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 4: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 5: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.9 عطل اتصال CAN الخاص بـ EBS

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.9 EBS Private CAN Communication Fault — circuit diagram (1/2)
8.18.4.9 EBS Private CAN Communication Fault — circuit diagram (2/2)

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة أسلاك اتصال AA-CAN بين EBS ومنظم المحور 1M. X1 C21-8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P220305فشل صمام القدمانقطاع قصير في صمام القدمتشغيل وحدة التحكم1. مجموعة الأسلاك 2.مولد إشارة الفرامل 3.EBS

الخطوة 4: افحص مجموعة أسلاك اتصال VA-CAN بين EBS ومنظم المحور 2M. الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.10 عطل مولد إشارة الفرامل

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

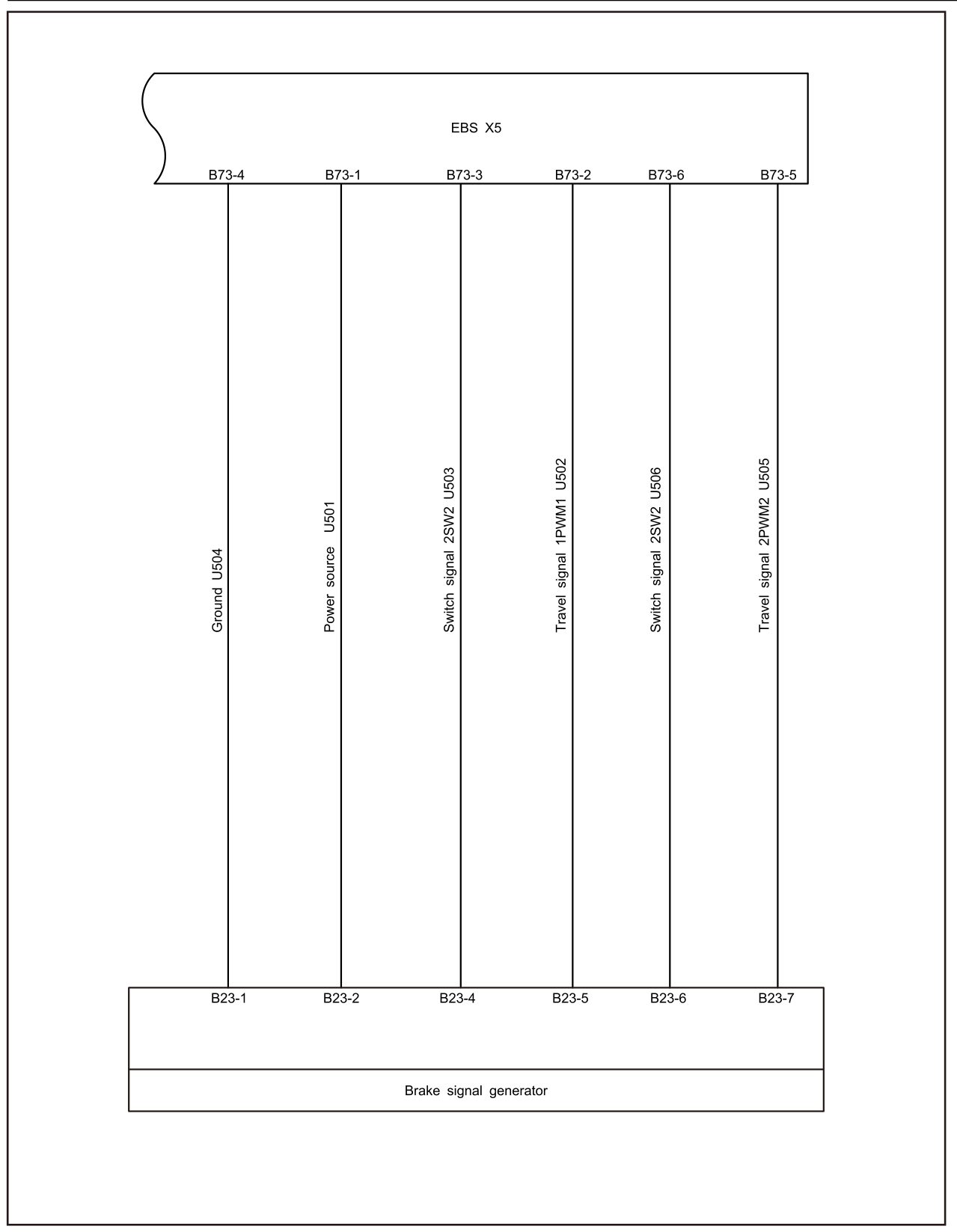

8.18.4.10 Brake Signal Generator Malfunction — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مولد إشارة الفرامل وEBS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P340305فشل صمام المقطورةانقطاع قصير في صمام المقطورةتشغيل وحدة التحكم1. مجموعة الأسلاك 2.صمام التحكم في المقطورة 3.EBS

الخطوة 4: استبدل مولد إشارة الفرامل. راجع استبدال مجموعة مرسل إشارة الفرامل الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.11 عطل صمام التحكم في المقطورة

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

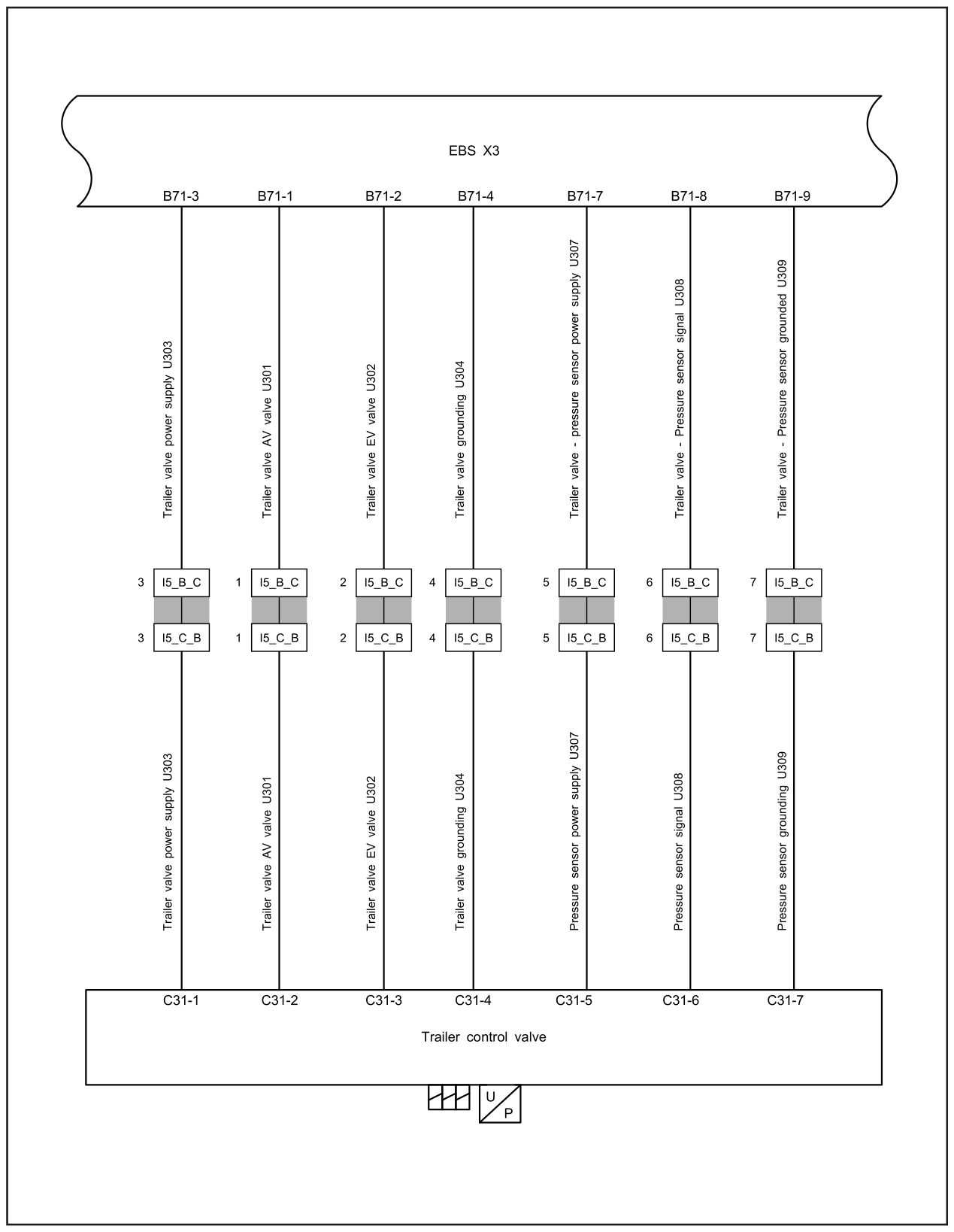

8.18.4.11 Trailer Control Valve Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام التحكم في المقطورة وEBS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P390305مستشعر معدل الانعراج معطوبمستشعر معدل الانعراج معطوبتشغيل وحدة التحكم1. مجموعة الأسلاك 2.مستشعر معدل الانعراج 3.EBS

الخطوة 4: استبدل صمام التحكم في المقطورة. راجع استبدال مجموعة وحدة التحكم في المقطورة الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.12 عطل مستشعر معدل الانعراج

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.12 Yaw Rate Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر معدل الانعراج وEBS. X1 C21-8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P3A0305مستشعر زاوية التوجيه معطوبمستشعر زاوية التوجيه معطوبتشغيل وحدة التحكم1. مجموعة الأسلاك 2.مستشعر زاوية التوجيه 3.EBS

الخطوة 4: استبدل مستشعر معدل الانعراج. راجع استبدال مجموعة مستشعر الانعراج الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.13 عطل مستشعر زاوية التوجيه

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.13 Steering Angle Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر زاوية التوجيه وEBS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P150301الفجوة بين المستشعر الأمامي الأيسر وحلقة التروس كبيرة جدًاالخلوص بين المستشعر وحلقة التروس كبير جدًايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل1. مجموعة الأسلاك 2.منظم محور المركبة 1M 3.مستشعر ABS للإطار الأيسر للمحور الأمامي 4.EBS
P150306المستشعر الأمامي الأيسر مقصورقصر دائرة المستشعرتشغيل وحدة التحكم
P150305المستشعر الأمامي الأيسر مفصولانقطاع المستشعرتشغيل وحدة التحكم
P15030Bفقدان أسنان الحلقة الأمامية اليسرى، انحراففقدان أسنان حلقة الأسنان أو انحرافهايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل

الخطوة 4: استبدل مستشعر زاوية التوجيه. راجع استبدال مجموعة مستشعر الزاوية الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.14 عطل مستشعر ABS للعجلة اليسرى للمحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

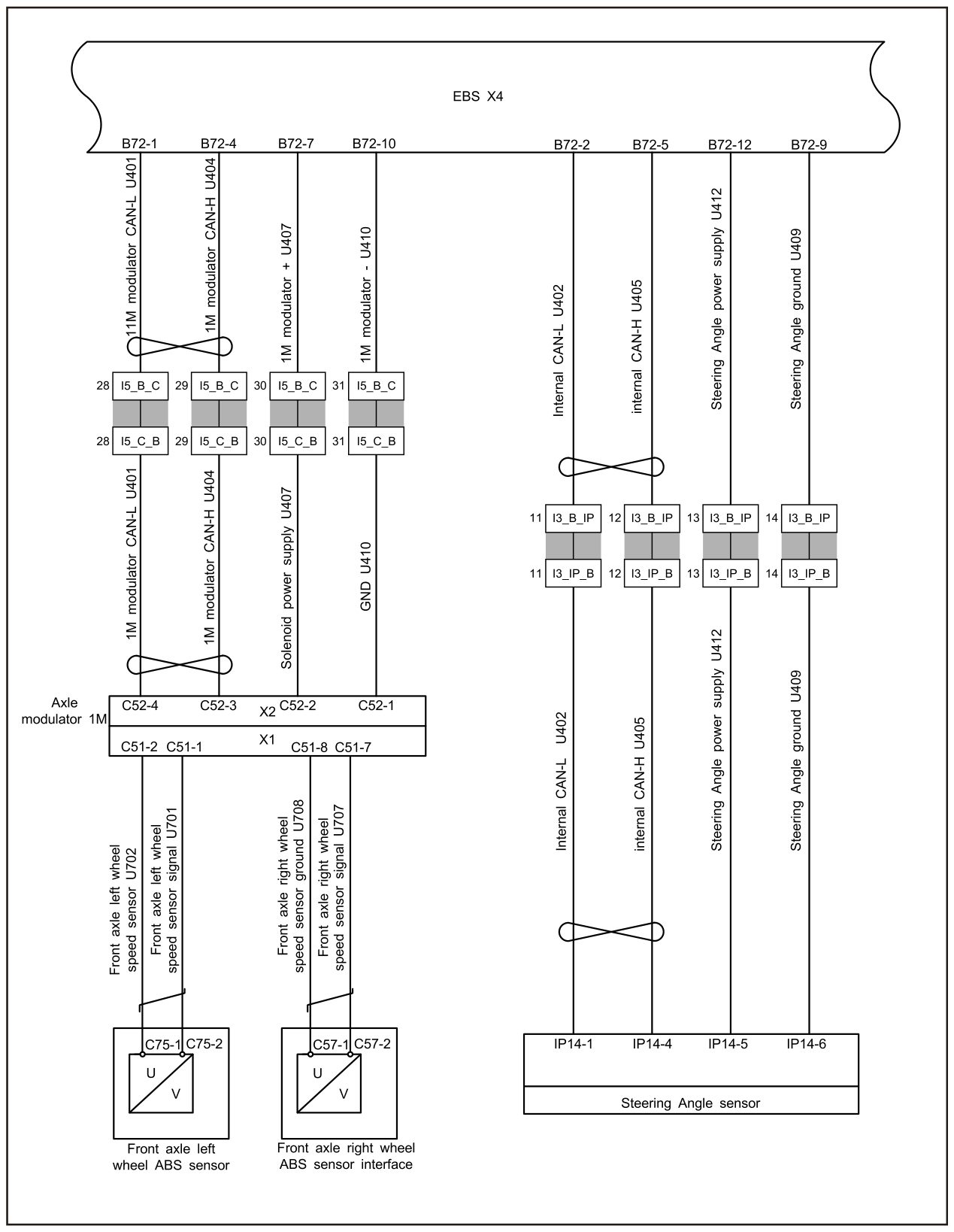

8.18.4.14 Front Axle Left Wheel ABS Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ABS للعجلة اليسرى للمحور الأمامي ومنظم المحور 1M.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P160301الفجوة بين المستشعر الأمامي الأيمن وحلقة التروس كبيرة جدًاالخلوص بين المستشعر وحلقة التروس كبير جدًايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل1. مجموعة الأسلاك 2.منظم محور المركبة 1M 3.مستشعر ABS للإطار الأيمن للمحور الأمامي 4.EBS
P160306المستشعر الأمامي الأيمن مقصورقصر دائرة المستشعرتشغيل وحدة التحكم
P160305المستشعر الأمامي الأيمن مفصولانقطاع المستشعرتشغيل وحدة التحكم
P16030Bفقدان أسنان الحلقة الأمامية اليمنى، انحراففقدان أسنان حلقة الأسنان أو انحرافهايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل

الخطوة 4: افحص مجموعة الأسلاك بين منظم المحور 1M وEBS. الخطوة 5: استبدل مستشعر ABS للعجلة اليسرى للمحور الأمامي. راجع استبدال مجموعة الوحدة أحادية القناة الخطوة 6: استبدل منظم المحور 1M. راجع استبدال مجموعة الوحدة أحادية القناة الخطوة 7: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 8: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 9: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.15 عطل مستشعر ABS للعجلة اليمنى للمحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.15 Front Axle Right Wheel ABS Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ABS للعجلة اليمنى للمحور الأمامي ومنظم المحور 1M.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P170301الفجوة بين المستشعر الخلفي الأيسر/ الثاني الأيسر وحلقة التروس كبيرة جدًاالخلوص بين المستشعر وحلقة التروس كبير جدًايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل1. مجموعة الأسلاك 2.منظم محور المركبة 2M 3.مستشعر ABS للعجلة اليسرى للمحور الخلفي 4.EBS
P170306المستشعر الخلفي الأيسر/ الثاني الأيسر مقصورقصر دائرة المستشعرتشغيل وحدة التحكم
P170305المستشعر الخلفي الأيسر/ الثاني الأيسر مفصولانقطاع المستشعرتشغيل وحدة التحكم
P17030Bفقدان الأسنان وانحراف الحلقة الخلفية اليسرى/الثانية اليسرىفقدان أسنان حلقة الأسنان أو انحرافهايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل

الخطوة 4: افحص مجموعة الأسلاك بين منظم المحور 1M وEBS. الخطوة 5: استبدل مستشعر ABS للعجلة اليمنى للمحور الأمامي. راجع استبدال مجموعة الوحدة أحادية القناة الخطوة 6: استبدل منظم المحور 1M. راجع استبدال مجموعة الوحدة أحادية القناة الخطوة 7: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 8: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 9: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.16 عطل مستشعر ABS للعجلة اليسرى للمحور الخلفي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

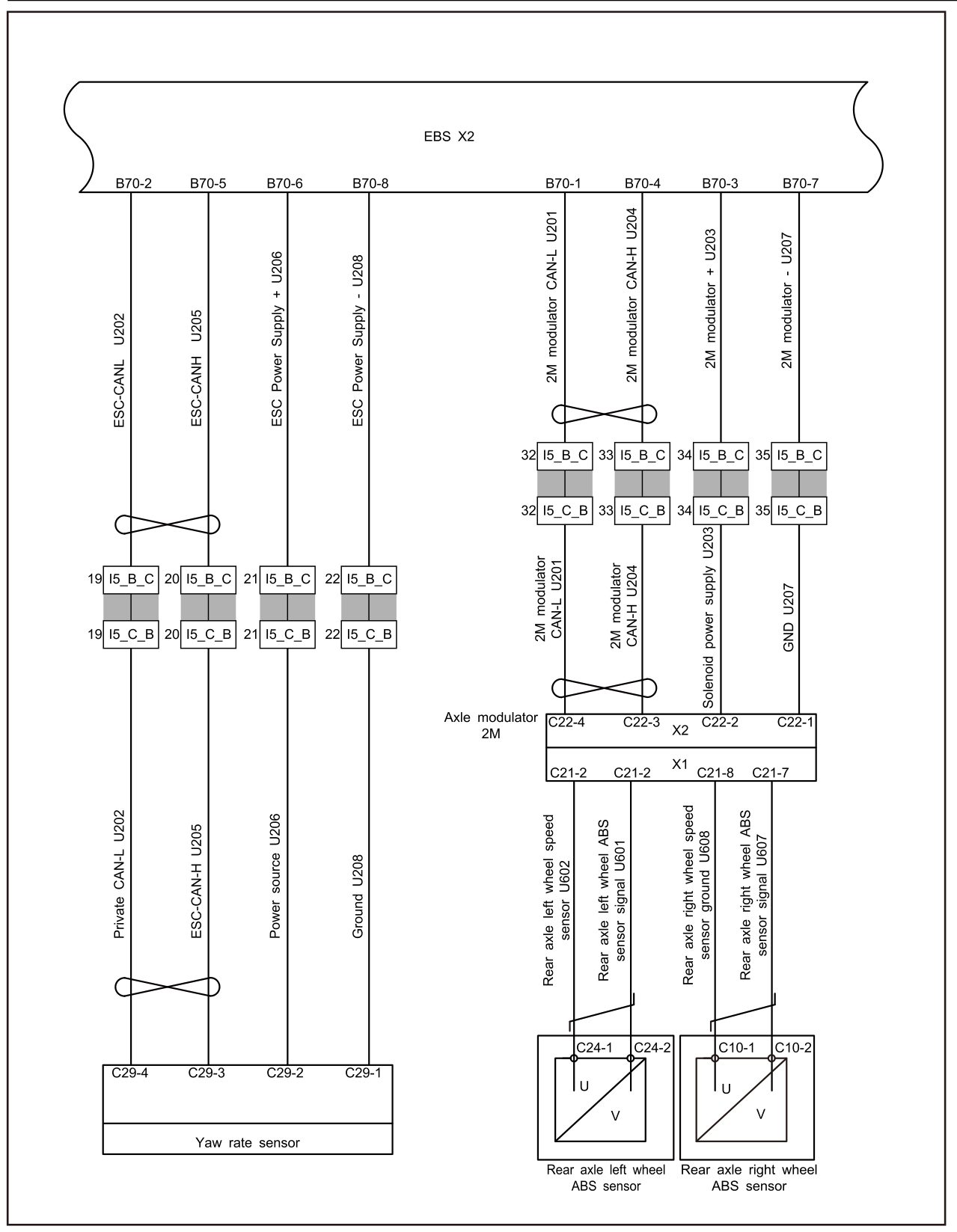

8.18.4.16 Rear Axle Left Wheel ABS Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ABS للعجلة اليسرى للمحور الخلفي ومنظم المحور 2M X1 C21-8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P180301الفجوة بين المستشعر الخلفي الأيمن/ الثاني الأيمن وحلقة التروس كبيرة جدًاالخلوص بين المستشعر وحلقة التروس كبير جدًايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل1. مجموعة الأسلاك 2.منظم محور المركبة 2M 3.مستشعر ABS للعجلة اليمنى للمحور الخلفي 4.EBS
P180306المستشعر الخلفي الأيمن/ الثاني الأيمن مقصورقصر دائرة المستشعرتشغيل وحدة التحكم
P180305المستشعر الخلفي الأيمن/ الثاني الأيمن مفصولانقطاع المستشعرتشغيل وحدة التحكم
P18030Bفقدان الأسنان وانحراف الحلقة الخلفية اليمنى/الثانية اليمنىفقدان أسنان حلقة الأسنان أو انحرافهايتم تشغيل وحدة التحكم وتكون المركبة في حالة التشغيل

الخطوة 4: افحص مجموعة الأسلاك بين منظم المحور 2M وEBS الخطوة 5: استبدل مستشعر ABS للعجلة اليسرى للمحور الخلفي. راجع استبدال مجموعة الوحدة ثنائية القناة الخطوة 6: استبدل منظم المحور 2M. راجع استبدال مجموعة الوحدة ثنائية القناة الخطوة 7: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 8: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 9: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.17 عطل مستشعر ABS للعجلة اليمنى للمحور الخلفي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.17 Rear Axle Right Wheel ABS Sensor Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين مستشعر ABS للعجلة اليمنى للمحور الخلفي ومنظم المحور 2M X1 C21-8

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P1D0306قصر دائرة صمام الملف اللولبي الأمامي الأيسرقصر دائرة الملف اللولبيتشغيل وحدة التحكم1. مجموعة الأسلاك 2.صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي 3.EBS
P1D0305صمام الملف اللولبي الأمامي الأيسر مفصولصمام الملف اللولبي مفصولتشغيل وحدة التحكم

الخطوة 4: افحص مجموعة الأسلاك بين منظم المحور 2M وEBS الخطوة 5: استبدل مستشعر ABS للعجلة اليمنى للمحور الخلفي. راجع استبدال مجموعة الوحدة ثنائية القناة الخطوة 6: استبدل منظم المحور 2M. راجع استبدال مجموعة الوحدة ثنائية القناة الخطوة 7: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 8: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 9: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.18 عطل صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

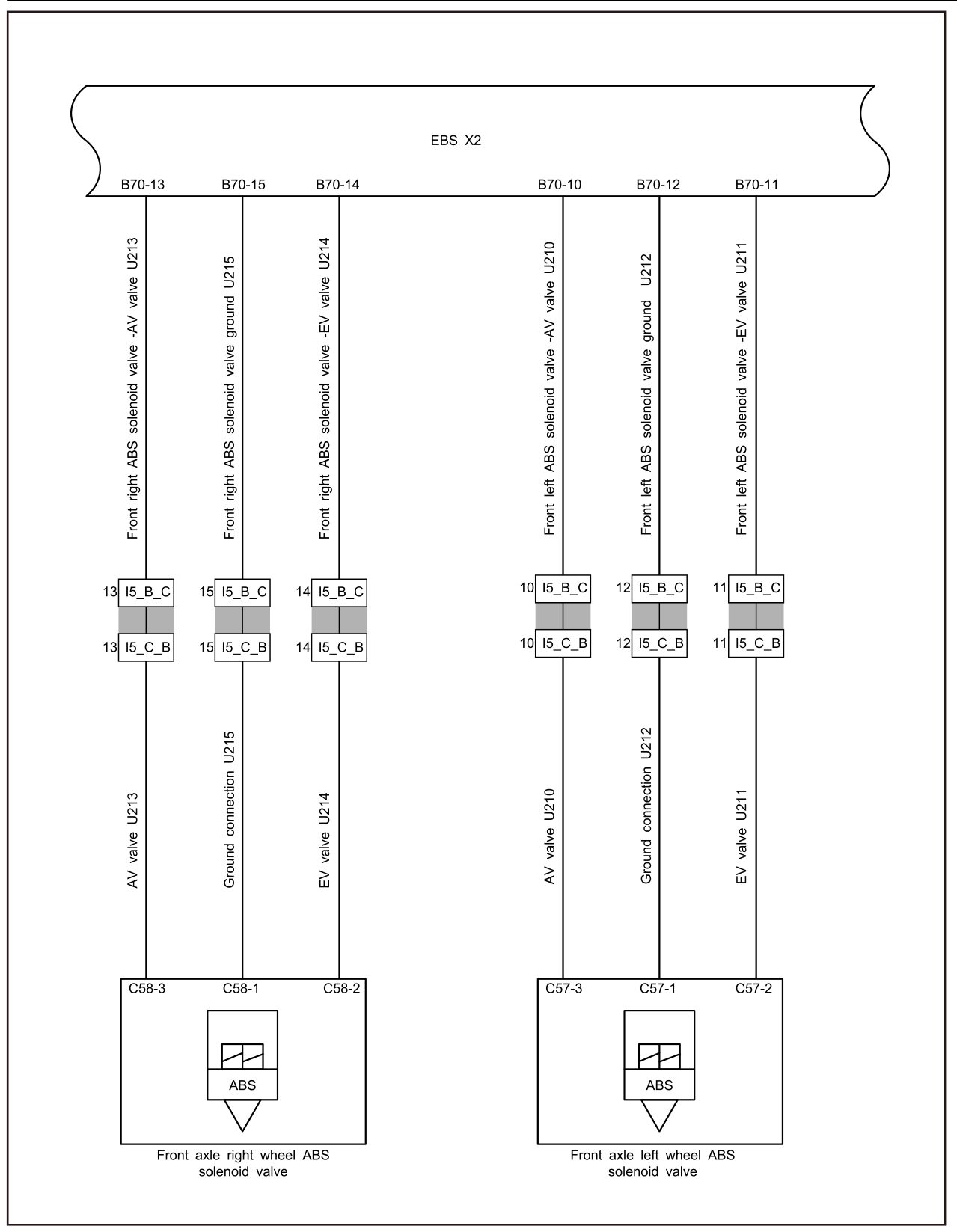

8.18.4.18 Front Axle Left Wheel ABS Solenoid Valve Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي وEBS

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P1E0306قصر دائرة صمام الملف اللولبي الأمامي الأيمنقصر دائرة الملف اللولبيتشغيل وحدة التحكم1. مجموعة الأسلاك 2.صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي 3.EBS
P1E0305صمام الملف اللولبي الأمامي الأيمن مفصولصمام الملف اللولبي مفصولتشغيل وحدة التحكم

الخطوة 4: استبدل صمام الملف اللولبي ABS للعجلة اليسرى للمحور الأمامي. راجع استبدال مجموعة صمام الملف اللولبي ABS الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.19 عطل صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

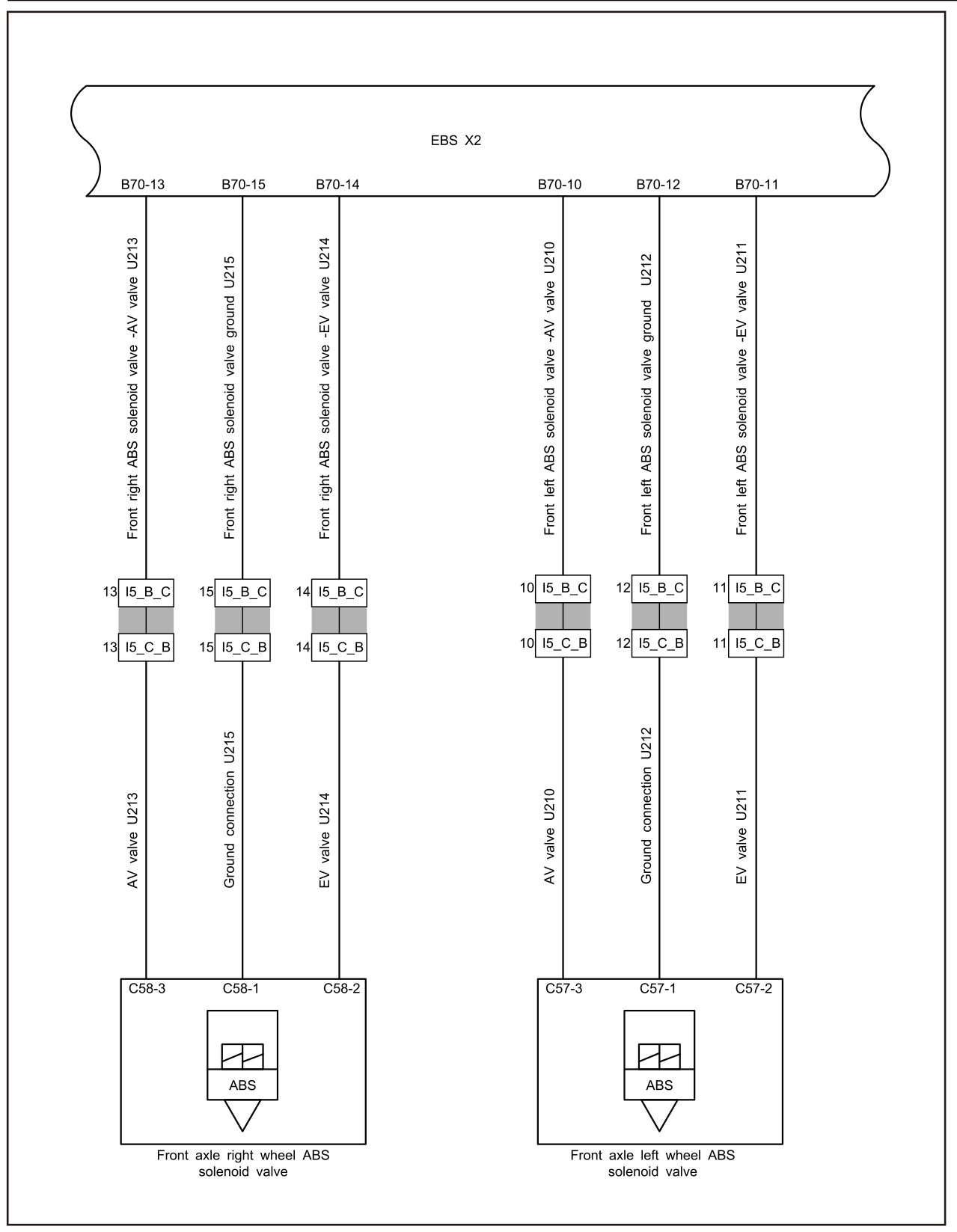

8.18.4.19 Front Axle Right Wheel ABS Solenoid Valve Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي وEBS

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P200306قصر دائرة EPM للمحور الأولصمام EPM للمحور الأول مقصورتشغيل وحدة التحكم1. مجموعة الأسلاك 2.منظم محور المركبة 1M 3.EBS
P200309وحدة التحكم الإلكترونية EPM للمحور الأول معطوبةوحدة التحكم الإلكترونية لصمام EPM للمحور الأول معطوبةتشغيل وحدة التحكم
P20030Aمستشعر ضغط EPM للمحور الأول معطوبمستشعر ضغط صمام EPM للمحور الأول معطوبتشغيل وحدة التحكم
P200305EPM للمحور الأول مفصولصمام EPM للمحور الأول مفصولتشغيل وحدة التحكم

الخطوة 4: استبدل صمام الملف اللولبي ABS للعجلة اليمنى للمحور الأمامي. راجع استبدال مجموعة صمام الملف اللولبي ABS الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.20 عطل منظم محور المركبة 1M

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

8.18.4.20 Vehicle Axle Modulator 1M Fault — circuit diagram

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين منظم المحور 1M وEBS.

رمز الخطأ التشخيصي (DTC)الوصفشروط تفعيل رمز الخطأ التشخيصيشروط اكتشاف رمز الخطأ التشخيصي (استراتيجية التحكم)الجزء المعطوب
P250306قصر دائرة EPM للمحور الثانيقصر دائرة EPM للمحور الثانيتشغيل وحدة التحكم1. مجموعة الأسلاك 2.منظم محور المركبة 2M 3.EBS
P250309وحدة التحكم الإلكترونية EPM للمحور الثاني معطوبةوحدة التحكم الإلكترونية EPM للمحور الثاني معطوبةتشغيل وحدة التحكم
P25030Aمستشعر ضغط EPM للمحور الثاني معطوبمستشعر ضغط EPM للمحور الثاني معطوبتشغيل وحدة التحكم
P250305EPM للمحور 2 مفصولEPM للمحور 2 مفصولتشغيل وحدة التحكم

الخطوة 4: استبدل منظم المحور 1M. راجع استبدال مجموعة الوحدة أحادية القناة الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

8.18.4.21 عطل منظم محور المركبة 2M

1. منطق مراقبة رمز الخطأ التشخيصي 2. مخطط الدائرة

3. خطوات التشخيص الخطوة 1: تأكيد رمز الخطأ التشخيصي. راجع تأكيد رمز الخطأ التشخيصي الخطوة 2: الفحص الروتيني. راجع الفحص الروتيني الخطوة 3: افحص مجموعة الأسلاك بين منظم المحور 2M وEBS. X1 C21-8

الخطوة 4: استبدل منظم المحور 2M. راجع استبدال مجموعة الوحدة ثنائية القناة الخطوة 5: EBS يعيد كتابة رمز التكوين، وإعادة تحميل البرنامج، والترقية. الخطوة 6: استبدل EBS. راجع استبدال مجموعة وحدة التحكم EBS الخطوة 7: امسح رمز الخطأ التشخيصي وأكده.

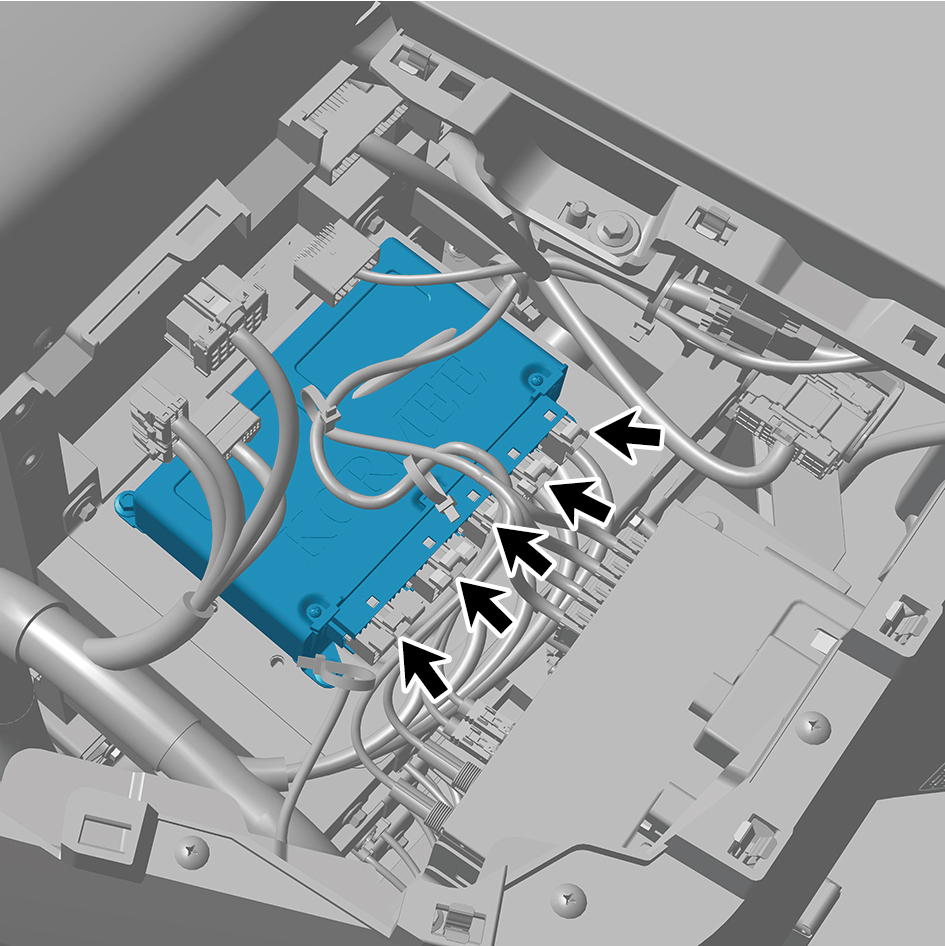

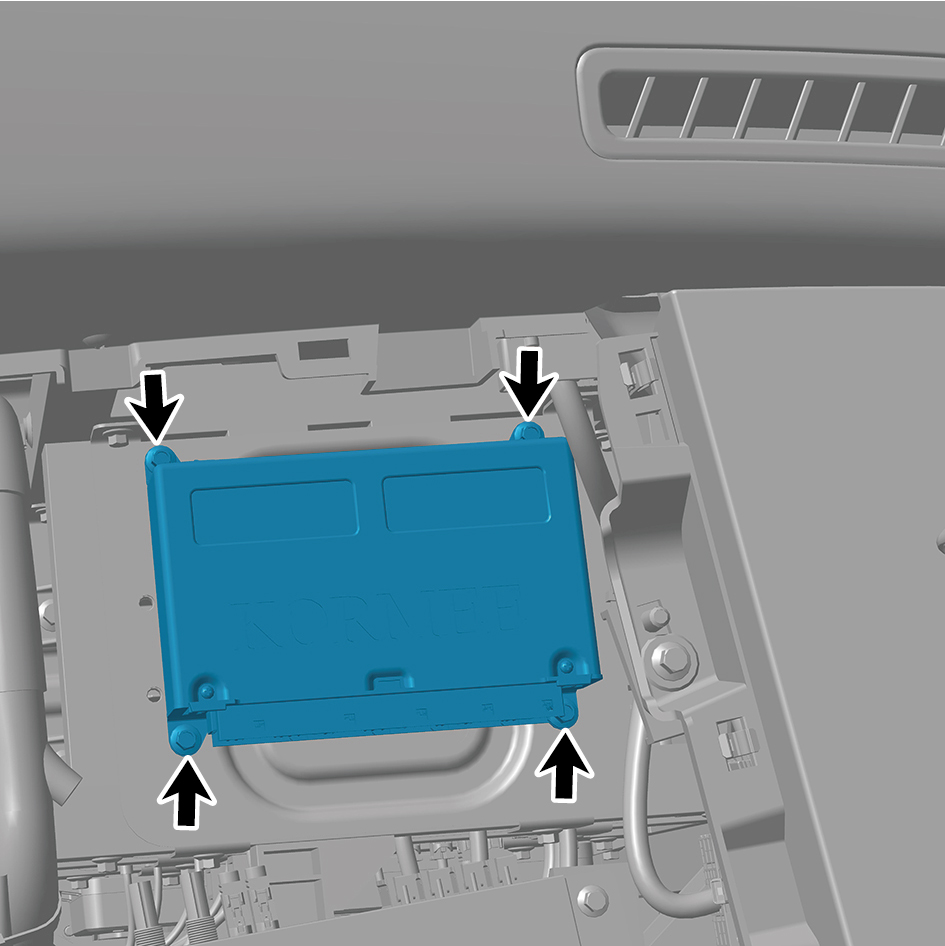

Figure p2174
Figure p2174

8.18.5 التفكيك والتركيب

8.18.5.1 استبدال مجموعة وحدة التحكم الإلكترونية EBS

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

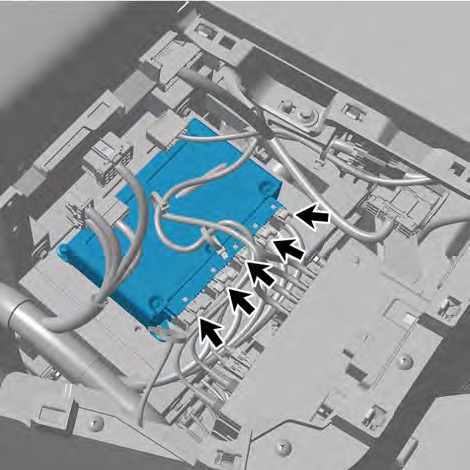

4 أزل مجموعة لوحة الكسوة العلوية اليسرى للوحة العدادات. 5 افصل 5 موصلات أسلاك لمجموعة وحدة التحكم الإلكترونية EBS. 6 أزل 4 براغي تثبيت لمجموعة وحدة التحكم الإلكترونية EBS. 7 أزل مجموعة وحدة التحكم الإلكترونية EBS. إجراءات التركيب

1 انقل مجموعة وحدة التحكم الإلكترونية EBS إلى موضع التركيب. 2 ثبّت 4 براغي تثبيت لمجموعة وحدة التحكم الإلكترونية EBS.

عزم الربط: 8 +/- .75 (ft lbs)

3 صِل 5 موصلات أسلاك لمجموعة وحدة التحكم الإلكترونية EBS.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت مجموعة لوحة الكسوة العلوية اليسرى للوحة العدادات. 5 صِل الكابل السالب للبطارية. 6 أغلق لوحة الغطاء الأمامي القابل للطي. 7 أغلق الباب.

تحذير
بعد استبدال مجموعة وحدة التحكم الإلكترونية EBS، من الضروري توصيل أداة الفحص للوميض وإعادة معايرة الموضع الصفري.

8.18.5.2 استبدال مجموعة مستشعر زاوية التوجيه

إجراءات الإزالة

1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 أزل مجموعة الواقي العلوي للمفتاح المدمج. 5 أزل الواقي السفلي للمفتاح المدمج. 6 أزل مجموعة غطاء بوق السائق. 7 أزل مجموعة عجلة القيادة. 8 أزل الزنبرك الحلزوني. 9 أزل المفتاح المدمج. 10 أزل حامل تثبيت المفتاح المدمج. 11 افصل موصل أسلاك واحدًا لمجموعة مستشعر زاوية التوجيه.

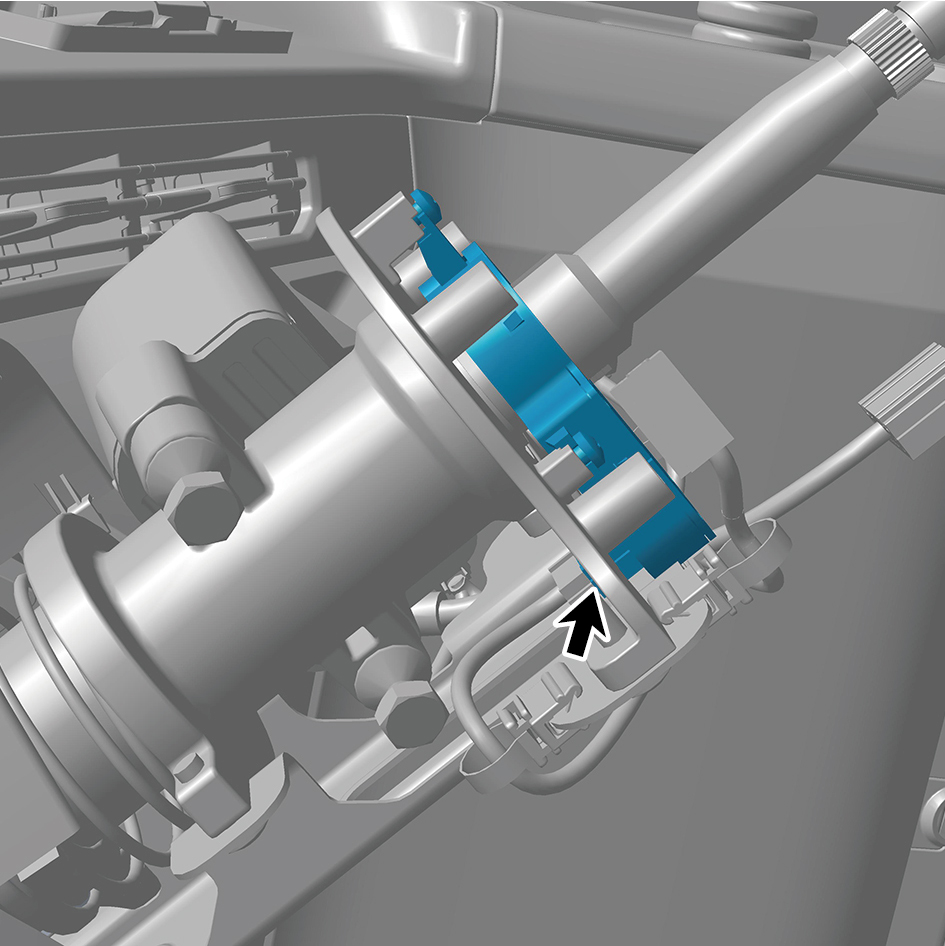

Figure p2176

12 أزل 3 براغي تثبيت لمجموعة مستشعر زاوية التوجيه. 13 أزل مجموعة مستشعر زاوية التوجيه. إجراءات التركيب 1 انقل مجموعة مستشعر زاوية التوجيه إلى موضع التركيب. 2 ثبّت 3 براغي تثبيت لمجموعة مستشعر زاوية التوجيه.

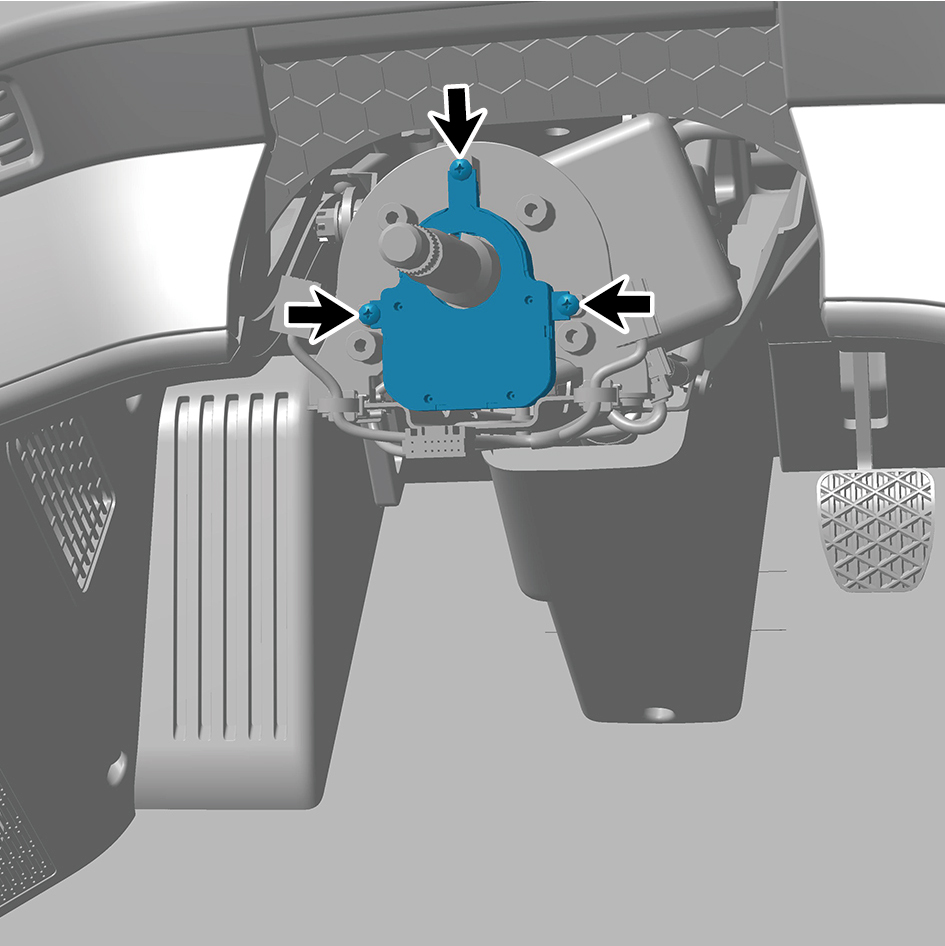

Figure p2177

3 صِل موصل أسلاك واحدًا لمجموعة مستشعر زاوية التوجيه.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 ثبّت حامل تثبيت المفتاح المدمج. 5 ثبّت المفتاح المدمج. 6 ثبّت الزنبرك الحلزوني. 7 ثبّت مجموعة عجلة القيادة. 8 ثبّت مجموعة غطاء بوق السائق. 9 ثبّت الواقي السفلي للمفتاح المدمج. 10 ثبّت مجموعة الواقي العلوي للمفتاح المدمج. 11 صِل الكابل السالب للبطارية. 12 أغلق لوحة الغطاء الأمامي القابل للطي. 13 أغلق الباب.

تحذير
بعد استبدال الجزء، من الضروري إعادة معايرة الموضع الصفري.

8.18.5.3 استبدال مجموعة مستشعر الانعراج

إجراءات الإزالة 1 افتح الباب. 2 افتح لوحة الغطاء الأمامي القابل للطي. 3 افصل الكابل السالب للبطارية.

تحذير
قم بإيقاف تشغيل نظام الجهد العالي قبل فصل القطب السالب لبطارية التخزين.

4 افصل موصل أسلاك واحدًا لمجموعة مستشعر الانعراج. 5 أزل برغيي تثبيت لمجموعة مستشعر الانعراج. 6 أزل مجموعة مستشعر الانعراج. إجراءات التركيب

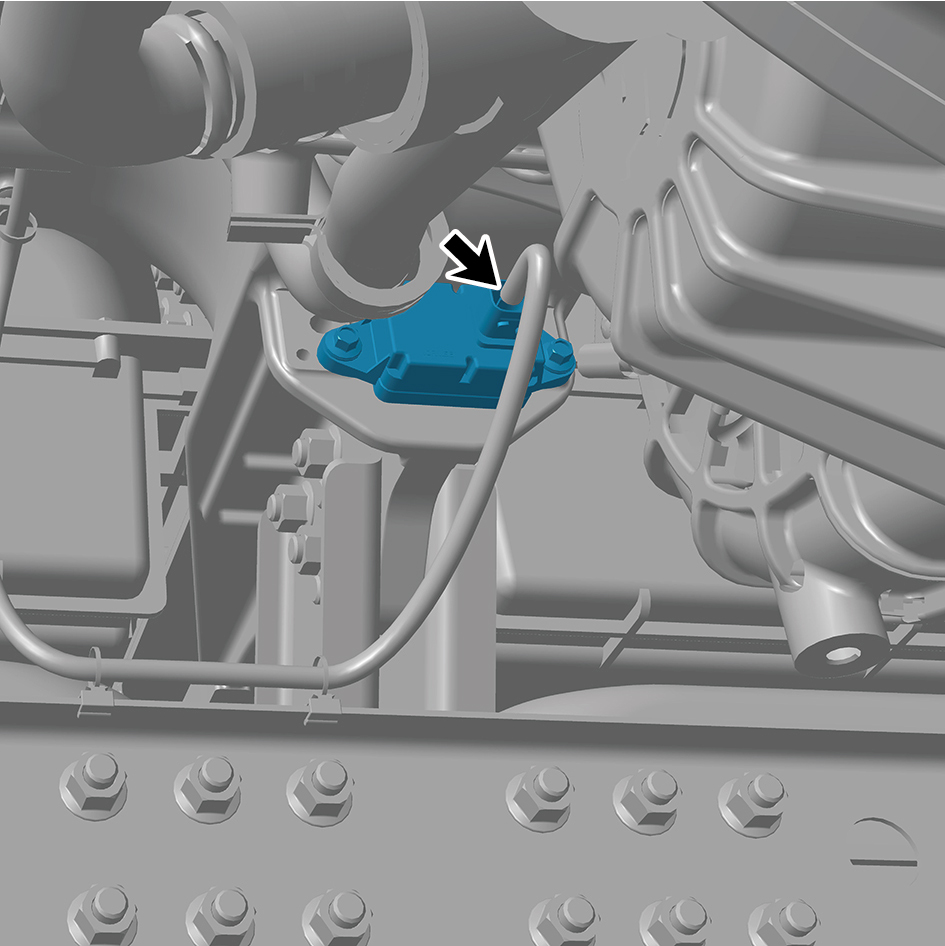

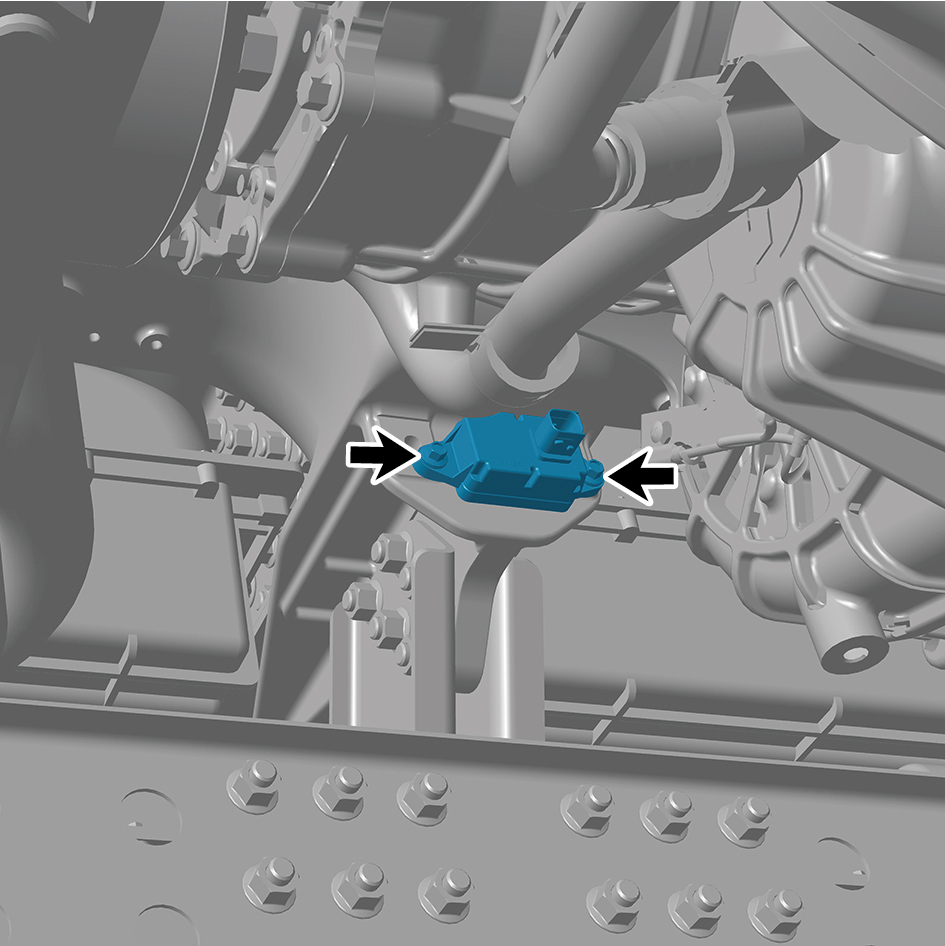

Figure p2179
Figure p2179

1 انقل مجموعة مستشعر الانعراج إلى موضع التركيب. 2 ثبّت برغيي تثبيت لمجموعة مستشعر الانعراج.

عزم الربط: 18.5 +/- 2 (ft lbs)

3 صِل موصل أسلاك واحدًا لمجموعة مستشعر الانعراج.

تحذير
يتم توصيل مجموعة الأسلاك بإحكام وفقًا لمبدأ «الإدخال حتى سماع صوت نقرة للتأكيد».

4 صِل الكابل السالب للبطارية. 5 أغلق لوحة الغطاء الأمامي القابل للطي. 6 أغلق الباب.

تحذير
بعد استبدال الجزء، من الضروري إعادة معايرة الموضع الصفري.
